1 Gripple KA Gripple TPZ Gripple CTI Gripple HF Gripple IN Gripple EP Gripple Y Gripple YT Gripple termékkatalógus

2 SÁ G ÁL H AT Ó 7. old Gripple HF (beltéri) 10. old Gripple TPZ (beltéri) 16. old Gripple Y univerzális (beltéri) 20. old Gripple YT (beltéri) 24. old Gripple CTI (beltéri) 26. old Gripple EP (kültéri) 28. old Egységcsomagok KA (beltéri) 30. old Gripple IN (beltéri) 32. old Végződések technikai leírása 34. old Hurok (FR) 36. old Menetes (EF6, EF8, EF10) 37. old Stop (SP) 38. old Kampó (EC) 39. old Szemes (EO) 40. old 45 os Szemes (EO45) 41. old 90 os Szemes (EO90) 42. old Csúsztatható (ES) 43. old Belső menetes (ET6, ET8) 44. old Önmetsző csavaros (TD) 45. old Mágneses (EA) 46. old Kellékek 47. old Rögzítő megoldások 48. old Szerelési kellékek 54. old Egyéb megoldások 57. old Technikai leírások 58. old Ajánlások 60. old Kapcsolat/Ország 62. old Jegyzetek 64. old Sz el lő zé s,hű Cs té övek s,fű té s Hű tő ka mr a El ső dl eg e Álmenn s ta rt ó sz yezet er ke ze Me t re vít és,b izt Sz os ig ítá na s liz ác ió, Kü de lt ko rá rö éri ció gz áth íté id a se ló k Termékek bemutatása Villan yszerelés 6. old H OL DA L SZ AS ZN ÁM ÉK EK M TE R Zawartość Gripple vállalat 2

3 Termékek minden füg

4 gesztő megoldáshoz

5 Példák a használatra 1 Beltéri feszített kábel HF N 2 Hurkos végződés 2 HF N 2 Hurkos végződés 3 HF N 3 M8-as Menetes végződés, M8-as szemes-fejű csavar, mágneses sarokvédő pánt 5 Függesztés záró elem (trapéz elem) TPZ, M8as Menetes végződés 4 HF N 2 Menetes végződés M8-as szemes-fejű csavar 6 EP kültéri áthidaló elem a dekorációk kifeszítéséhez 8 7 YT csövekhez Gripple Y Karabineres végződés, kampó tipli nélkül 5

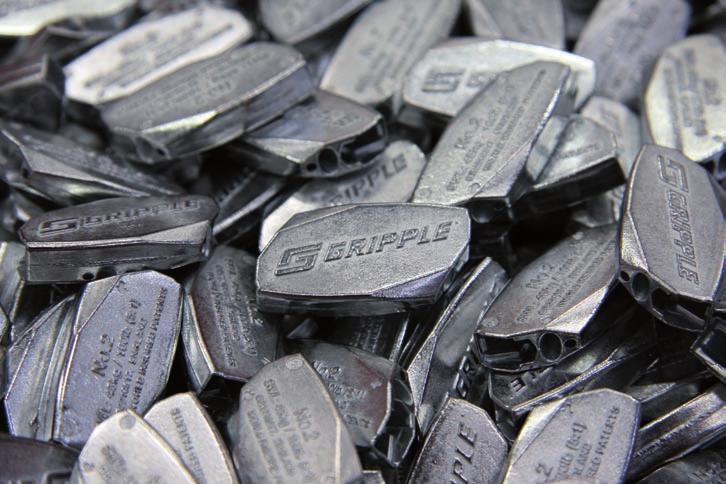

6 Gripple : A Vállalat A vállalat 1988-ban Angliában alakult, kifejezetten a saját innovációjú Gripple ipari-gyorsfüggesztő rendszerek fejlesztését tűzte ki céljául, amit kezdetben a szőlőtermesztésben és a mezőgazdaságban alkalmaztak. Továbbra is a piaci változásokat és igényeket szem előtt tartva, az újítások a vállalat számára egy igazi filozófiában gyökereznek, ami lehetővé teszi, hogy ez a megújulási képesség adja a tevékenységének az alapját. Azzal a 25 millió Gripple függesztő elemmel, amit 70 országban adtak el a 2007-es évben a vállalat három fő székhely köré csoportosul: a sheffield-i két gyártó üzem, ami, már a kezdetektől fogva a vállalat központját jelenti a chicago-i üzem adja az amerikai központot az európai központ a franciaországi Obernai-ban található, ahol az európai ipari piacok feltárása és a disztribúció történik. Sheffield-i székhely (UK) Gyártóüzem (UK) Gripple Európa Központ (Franciaország) A Gripple termékek kizárólag csak az angliai és az amerikai gyártó üzemünkben készülnek, így méltán lehetünk büszkék a rendkívül szigorú minőségi előírások betartásának. Ennek köszönhető, hogy minden egyes ország minőségbiztonsági előírásának megfelelnek a Gripple termékek. A technikai kihívásokon túl, a Gripple vállalat és mind a 270 képviselője, azon dolgozik, hogy minél hatékonyabban elégíthesse ki az Ön igényeit és ezzel megsokszorozza a teljesítményét. Ahhoz, hogy ennek a nem is kis kihívásnak megfelelhessünk a Gripple minden egyes építkezés-típushoz külön az arra legideálisabb függesztő elemet fejlesztette ki. Az egyedi igényekre szabott termékek legyártása sem lehet így akadály számunkra. 6

7 A Gripple gyorsfüggesztő rendszer A Gripple gyorsfüggesztő rendszerrel lerövidítheti a felszereléssel eltöltött időt és maga a használata is rendkívül egyszerű. Mindenféle függesztésekhez alkalmasak az alábbi területeken: villanyszerelési munkálatok Fűtési, hűtési légelvezetési munkálatok Csövek függesztése Hűtőkamrák kialakítása során A reklám eszközök kihelyezésekor Földrengés elleni biztosító rendszerek kiépítése A Gripple rendszer a vízszintes kihelyezésekkor is alkalmazható: Elsődleges tartószerkezet kialakításakor Kifeszített beltéri kábelek kihelyezésekor Utcák, utak áthidalására A Gripple termékek használatának Előnyök Használatra kész termékek Gyors felszerelés Nincs szükség külön szerszámra Egyszerű használat Univerzális megoldások Nincs nagy térigénye Egyszerűbb logisztika Esztétikus Bevizsgált 7

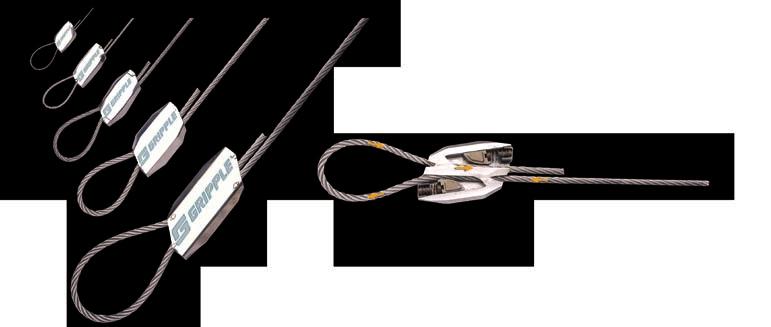

8 A Gripple koncepció A Gripple függesztő rendszer tulajdonképpen magának a kábelnek az átvezetése egy hüvelyben, mely blokkolja azt. Így egy statikus teher könnyen, egyszerűen és biztonságosan rögzíthető a Gripple segítségével. A rendszer használatának a legnagyobb előnyét talán a munkaerő költségének drasztikus lecsökkenése jelenti, nem is beszélve egy olyan gyors és egyszerű megoldás bevezetéséről, amely minden függesztési helyzetben alkalmazható. Egy rendkívül egyszerű eljárás, amivel a menetes szárak, láncok és egyéb felszerelési segédeszközök használata teljeséggel helyettesíthető. Kioldó rész Blokkoló talp Fogazat Záró rész Rozsdamentes rugó típus:302 S26 Doboz (cink, alumínium, magnézium) Kábel bemenet ISO ISO

9 A Gripple terméklista Függesztések: Gripple HF: Univerzális minden helyzetben használható! Gripple TPZ: Ideális a függesztések zárásához, támasztásához. Gripple Y Univerzális & YT: Ideális a 2 pontos függesztésekhez, mint a kábelvezetők, klíma kazetták és a csövek függesztéséhez. Gripple KA: Kész csomagok például a specifikus függesztések elvégzéséhez. Gripple IN: A HF termékek rozsdamentes (inox) változata. Horizontális függesztések: Gripple CTI: Ideális megoldás az elsődleges tartószerkezet kialakításához. Gripple EP: Kültéri áthidaló függesztésekhez. A Gripple termékek kiegészítéseképpen és azért, hogy még több időt takarítsunk meg Önnek, kialakítottunk egy termékskálát az egyéb rögzítőés fedő megoldásokhoz valamint egyet a felszerelések kényelmesebbé tételére. SZÍN KóDOK Gripple HF Gripple TPZ Gripple Y Gripple YT Gripple CTI Gripple EP Gripple KA Gripple IN Ahhoz, hogy speciális helyzetekben is a segítségére legyünk, kérje az egyéni helyzetekre szabott ajánlatunkat. 9

10 Gripple - HF Előnyök Akár hatszor több időt takaríthat meg Használatra kész Univerzális Állítható Nincs szükség külön szerszámra Egyszerű használat Szétszedhető Bevizsgált, ellenőrzött Egyszerűbb logisztika Végződés Felszerelési melléklet Példa a hurkos végződés használatára A Gripple HF lehetséges végződései 4 (lásd a részleteket a 34/35. oldalon) Végződések N kg Hurkos (FR) M6-os menetes (EF6) M8-as menetes (EF8) M10-es menetes (EF10) Stop (SP) Csúsztatható (ES) M6-os belső menetes (ET6) M8-as belső menetes (ET8) Karabineres (EC) Szemes (EO) 45 os Szemes (EO45) 90 os Szemes (EO90) Mágneses (EA) Biztonsági tartalék szám: 5:1 * 2008 végétől rendelhető 10 N kg * N 3 N 4 N kg kg kg * 5 *

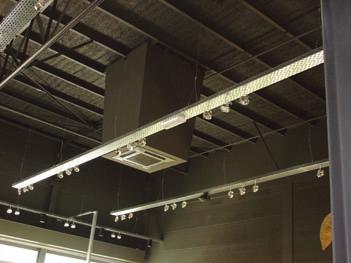

11 Használat A Gripple HF termékek ideálisak az alábbi függesztésekhez: Ipari villanyszerelés Beépített világítás biztosítása Rámpák Tokozott sínek Középpontok biztosítása Kábelvezetők Ipari villanyszerelés Beépített világítás biztosítása Rámpák Középpontok biztosítása Tokozott sínek Kábelvezetők 11

12 Használat A Gripple HF termékek ideálisak az alábbi függesztésekhez: Alumínium álmennyezet Mennyezetbe süllyesztett spotlámpák Fekete fűtő csövek Vízelvezetés Lefolyóvezetékek Hűtő csövek Mennyezetbe süllyesztett spotlámpák Alumínium álmennyezet Fekete fűtő csövek Vízelvezetés Lefolyóvezetékek Hűtő csövek 12

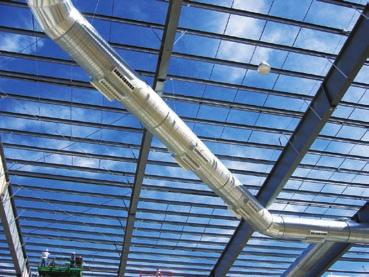

13 Használat A Gripple HF termékek ideálisak az alábbi függesztésekhez: Klíma kazetták Szellőzés, spiró csövek Plafon alatti szellőző csövek Szögletes klíma-vezetők Befúvó berendezések Textil vezetékhüvely Szellőzés, spiró csövek Klíma kazetták Plafon alatti szellőző csövek Szögletes klíma-vezetők Befúvó berendezések 13

14 Használat A Gripple HF termékek ideálisak az alábbi függesztésekhez: Fűtő ventillátorok Levegőtisztítók Hűtőkamra, szendvicspanel Textil vezetékhüvely Álmennyezet Szignalizáció, dekoráció Fűtő ventillátorok Levegőtisztítók Hűtőkamra, szendvicspanel Textil vezetékhüvely Álmennyezet Szignalizáció, dekoráció 14

15 Terméklista Végződés Méret Hosszúság (m) N kg N kg N kg N kg N kg 1 HF11FR HF21FR HF31FR HF41FR HF51FR 2 HF12FR HF22FR HF32FR HF42FR HF52FR 3 HF13FR HF23FR HF33FR HF43FR HF52FR 4 HF14FR HF24FR HF34FR HF44FR HF54FR 5 HF15FR HF25FR HF35FR HF45FR HF55FR 6 HF26FR FR 8 HF28FR 10 HF110FR HF210FR HF310FR HF410FR HF510FR 1 HF11EF6 HF21EF6 HF31EF6 2 HF12EF6 HF22EF6 HF32EF6 3 HF13EF6 HF23EF6 HF33EF6 4 HF14EF6 HF24EF6 HF34EF6 5 HF15EF6 HF25EF6 HF35EF6 EF6 8 HF28EF6 10 HF110EF6 HF210EF6 HF310EF6 1 HF21EF8 HF31EF8 2 HF22EF8 HF32EF8 3 HF23EF8 HF33EF8 4 HF24EF8 HF34EF8 5 HF25EF8 HF35EF8 EF8 8 HF28EF8 10 HF210EF8 HF310EF8 1 HF21EF10* HF31EF10* HF41EF10 2 HF22EF10* HF32EF10* HF42EF10 3 HF23EF10* HF33EF10* HF43EF10 4 HF24EF10* HF34EF10* HF44EF10 5 HF25EF10* HF35EF10* HF45EF10 EF10 8 HF28EF10* HF48EF10 10 HF210EF10* HF310EF10* HF410EF10 1 HF11SP HF21SP HF31SP 2 HF12SP HF22SP HF32SP 3 HF13SP HF23SP HF33SP 4 HF14SP HF24SP HF34SP 5 HF15SP HF25SP HF35SP 6 HF26SP SP 8 HF28SP 10 HF110SP HF210SP HF310SP 1 HF11ES HF21ES HF31ES 2 HF12ES HF22ES HF32ES 3 HF13ES HF23ES HF33ES 4 HF14ES HF24ES HF34ES ES 5 HF15ES HF25ES HF35ES 10 HF110ES HF210ES HF310ES 1 HF11ET6 HF21ET6 2 HF12ET6 HF22ET6 3 HF13ET6 HF23ET6 4 HF14ET6 HF24ET6 5 HF15ET6 HF25ET6 ET6 8 HF28ET6 10 HF110ET6 HF210ET6 1 HF21ET8 HF31ET8* 2 HF22ET8 HF32ET8* 3 HF23ET8 HF33ET8* 4 HF24ET8 HF34ET8* 5 HF25ET8 HF35ET8* ET8 8 HF28ET8 10 HF210ET8 HF310ET8* 1 HF11EC HF21EC HF31EC 2 HF12EC HF22EC HF32EC 3 HF13EC HF23EC HF33EC 4 HF14EC HF24EC HF34EC 5 HF15EC HF25EC HF35EC EC 8 HF28EC 10 HF110EC HF210EC HF310EC 1 HF21EO HF31EO 2 HF22EO HF32EO 3 HF23EO HF33EO 4 HF24EO HF34EO 5 HF25EO HF35EO EO 8 HF28EO 10 HF210EO HF310EO 1 HF21EO45 HF31EO45 2 HF22EO45 HF32EO45 3 HF23EO45 HF33EO45 4 HF24EO45 HF34EO45 5 HF25EO45 HF35EO45 EO45 8 HF28EO45 10 HF210EO45 HF310EO45 1 HF11EO90 HF21EO90 HF31EO90 2 HF12EO90 HF22EO90 HF32EO90 3 HF13EO90 HF23EO90 HF33EO90 4 HF14EO90 HF24EO90 HF34EO90 5 HF15EO90 HF25EO90 HF35EO90 EO90 8 HF28EO90 10 HF110EO90 HF210EO90 HF310EO90 1 HF11EA 2 HF12EA 3 HF13EA 4 HF14EA 5 HF15EA EA 10 HF110EA Egyedi igények esetén, kérjen árajánlatot a képviselőnktől * 2008 végétől rendelhető 15

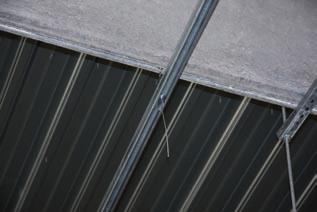

16 Gripple TPZ * Előnyök Gyors Használatra kész Nincs szükség külön szerszámra Könnyen és gyorsan állítható hosszúság a végződés segítségével A létező összes sínhez alkalmazható Lehetővé teszi, hogy szinte odatapadjon a beton plafonhoz Helyettesíti a fémtömegcikkek alkalmazását B eépített kioldó rendszer B evizsgált, ellenőrzött Végződés Felszerelési melléklet Példák a menetes végződésekkel A Gripple TPZ lehetséges végződései (Lásd a részleteket a 34 és 35. oldalon) Végződés 0-90 kg Hurkos (FR) M6-os menetes (EF6) M8-as menetes (EF8) M10-es menetes (EF10) Stop (SP) Csúsztatható (ES) M8-as belső menetes (ET8) Kampós (EC) Szemes (EO) 45 os Szemes (EO45) 90 os Szemes (EO90) Biztonsági tartalék szám: 4:1 * 2008 végétől rendelhető 16 * * 5 6

17 Használat Gripple TPZ termékek ideálisak az alábbi függesztésekhez: Elszívók, szellőzők Klíma kazetták Hideg csövek Fűtő ventillátorok Elszívók, Elszívók, Klíma kazetták Klíma kazetták Hideg csövek Fűtő ventillátorok 17

18 Használat Gripple TPZ termékek ideálisak az alábbi függesztésekhez: Kábeltárca Elsődleges tartószerkezetek Hangszóró Befúvó berendezések Sínek Kábeltárca Kábeltárca Elsődleges tartószerkezetek Hangszóró Befúvó berendezések Sínek 18

19 Terméklista Végződés Méret Hosszúság (m) N kg 1 TPZ31FR 2 TPZ32FR 3 TPZ33FR 4 TPZ34FR 5 TPZ35FR FR 10 TPZ310FR 1 TPZ31EF6 2 TPZ32EF6 3 TPZ33EF6 4 TPZ34EF6 5 TPZ35EF6 EF6 10 TPZ310EF6 1 TPZ31EF8 2 TPZ32EF8 3 TPZ33EF8 4 TPZ34EF8 5 TPZ35EF8 EF8 10 TPZ310EF8 1 TPZ31EF10 2 TPZ32EF10 3 TPZ33EF10 4 TPZ34EF10 5 TPZ35EF10 EF10 10 TPZ310EF10 1 TPZ31SP 2 TPZ32SP 3 TPZ33SP 4 TPZ34SP 5 TPZ35SP SP 10 TPZ310SP 1 TPZ31ES 2 TPZ32ES 3 TPZ33ES 4 TPZ34ES 5 TPZ35ES ES 10 TPZ310ES 1 TPZ31ET8* 2 TPZ32ET8* 3 TPZ33ET8* 4 TPZ34ET8* 5 TPZ35ET8* ET8 10 TPZ310ET8* 1 TPZ31EC 2 TPZ32EC 3 TPZ33EC 4 TPZ34EC 5 TPZ35EC EC 10 TPZ310EC 1 TPZ31EO 2 TPZ32EO 3 TPZ33EO 4 TPZ34EO 5 TPZ35EO EO 10 TPZ310EO 1 TPZ31EO45 2 TPZ32EO45 3 TPZ33EO45 4 TPZ34EO45 5 TPZ35EO45 EO45 10 TPZ310EO45 1 TPZ31EO90 2 TPZ32EO90 3 TPZ33EO90 4 TPZ34EO90 5 TPZ35EO90 EO90 10 TPZ310EO90 Egyedi igények esetén, kérjen árajánlatot a képviselőnktől. * 2008 végétől rendelhető 19

20 Gripple Y univerzális termékek A Gripple Y univerzális Előnyök Lényegesen több időt takaríthat meg Helyettesíti a síneket, konzolokat és a menetes szárakat Egyetlen rögzítési pont Használatra kész Nincs szükség külön szerszámra Könnyen és gyorsan állítható Szétszedhető Kiegyenlített tehermegosztás Bevizsgált, ellenőrzött Végződés Végződés Felszerelési melléklet 1 A Gripple Y univerzális kellékek 2 3 Végződés 20 Végződés

21 Használat A Gripple Y univerzális termékek ideálisak az alábbi függesztésekhez: Kábeltárcák Világítás Gripple Univerzális Kellékek Y szálas kábeltárcák Gripple Univerzális Kellékek Y szálas kábeltárcák Gripple Univerzális Kellékek Y merev kábeltárcák Gripple Univerzális Kellékek Y szálas kábeltárcák Gripple Univerzális Y kábeltárcák Gripple Univerzális Y világításhoz 21

22 Használat A Gripple Y univerzális termékek ideálisak az alábbi függesztésekhez: Hűtő gerendák Klíma kazetták Hűtővezetékek a tárcában Függesztett radiátorok Gripple Univerzális Y hűtőgerendához Gripple Univerzális Y klímakazettákhoz Gripple Univerzális Kellékek Y hűtővezetékek a tálcában Gripple Univerzális Y függesztett radiátorokhoz Felszerelési rajzok 22

23 Gripple Y Univerzális termékek Gripple Y vagy Y kellékek? Gripple Y univerzális termékek: A : 1, 2 és 3 m B : 150, 300, 500 és 800 mm Lehetséges méretek a N 1, N 2 és a N 3-as valamint az inox N 2, és N 3 (EF6, EF8, és EM) Végződés Kellékek Y univerzális termékek: B : 150, 300, 500 és 800 mm Végződés Lehetséges méretek a N 1, N 2 és a N 3-as valamint az inox N 2, és N 3 (EF6, EF8, és EM) Épitkezés jellemzői Ajánlott termék: Magasság < 2 m Gripple Y univerzális Magasság > 2 m Kellékek Y univerzális és Gripple HF Végződés Végződés Terméklista Méret Hossz. (m) A Y Kellék 2 YF11EC150 YF11EC300 YF11EC500 YF11EC800 Gripple Y Y1AJ150EM Y1AJ300EM Y1AJ500EM Y1AJ800EM Y2AJ150EM Y2AJ300EM Y2AJ500EM Y2AJ800EM Y3AJ150EM Y3AJ300EM Y3AJ500EM Y3AJ800EM YF11EM150 YF11EM300 YF11EM500 YF11EM800 YF21EM150 YF21EM300 YF21EM500 YF21EM800 YF31EM150 YF31EM300 YF31EM500 YF31EM Gripple Y Y Kellék 1 Gripple Y 3 Y Kellék 2 3 Y1AJ150SP Y1AJ300SP Y1AJ500SP Y1AJ800SP Y2AJ150SP Y2AJ300SP Y2AJ500SP Y2AJ800SP Y3AJ150SP Y3AJ300SP Y3AJ500SP Y3AJ800SP YF11SP150 YF11SP800 YF21SP150 YF21SP300 YF21SP500 YF21SP800 YF31SP150 YF31SP300 YF31SP500 YF31SP800 YF12SP150 YF12SP300 YF12SP500 YF12SP800 YF11SP300 YF11SP500 YF22SP150 YF22SP300 YF22SP500 YF22SP800 YF32SP150 YF32SP300 YF32SP500 YF32SP800 YF13SP150 YF13SP300 YF13SP500 YF13SP800 YF23SP150 YF23SP300 YF23SP500 YF23SP800 YF33SP150 YF33SP300 YF33SP500 YF33SP800 Y1AJ150EF6 Y1AJ300EF6 Y1AJ500EF6 Y1AJ800EF6 Y2AJ150EF6 Y2AJ300EF6 Y2AJ500EF6 Y2AJ800EF6 Y3AJ150EF6 Y3AJ300EF6 Y3AJ500EF6 Y3AJ800EF6 YF11EF6150 YF11EF6300 YF11EF6500 YF11EF6800 YF21EF6150 YF21EF6300 YF21EF6500 YF21EF6800 YF31EF6150 YF31EF6300 YF31EF6500 YF31EF EF6 YF12EM150 YF12EM300 YF12EM500 YF12EM800 YF22EM150 YF22EM300 YF22EM500 YF22EM800 YF32EM150 YF32EM300 YF32EM500 YF32EM800 YF13EM150 YF13EM300 YF13EM500 YF13EM800 YF23EM150 YF23EM300 YF23EM500 YF23EM800 YF33EM150 YF33EM300 YF33EM500 YF33EM YF21EC150 YF21EC300 YF21EC500 YF21EC800 YF31EC150 YF31EC300 YF31EC500 YF31EC800 YF12EC150 YF12EC300 YF12EC500 YF12EC800 YF22EC150 YF22EC300 YF22EC500 YF22EC800 YF32EC150 YF32EC300 YF32EC500 YF32EC800 YF13EC150 YF13EC300 YF13EC500 YF13EC800 YF23EC150 YF23EC300 YF23EC500 YF23EC800 YF33EC150 YF33EC300 YF33EC500 YF33EC800 3 Y Kellék SP N kg Y1AJ150EC Y1AJ300EC Y1AJ500EC Y1AJ800EC Y2AJ150EC Y2AJ300EC Y2AJ500EC Y2AJ800EC Y3AJ150EC Y3AJ300EC Y3AJ500EC Y3AJ800EC 1 EM N kg B = 150 mm B = 300 mm B = 500 mm B = 800 mm B = 150 mm B = 300 mm B = 500 mm B = 800 mm B = 150 mm B = 300 mm B = 500 mm B = 800 mm Végződés EC N kg Gripple megoldás Gripple Y YF12EF6150 YF12EF6300 YF12EF6500 YF12EF6800 YF22EF6150 YF22EF6300 YF22EF6500 YF22EF6800 YF32EF6150 YF32EF6300 YF32EF6500 YF32EF6800 YF13EF6150 YF13EF6300 YF13EF6500 YF13EF6800 YF23EF6150 YF23EF6300 YF23EF6500 YF23EF6800 YF33EF6150 YF33EF6300 YF33EF6500 YF33EF6800 Egyedi igények esetén, kérjen árajánlatot a képviselőnktől. Az EC végződést a drótos tárcák és az EM végződést a lyukas kábeltárcákhoz ajánljuk. 23

24 Gripple YT termékek A Gripple YT és a kellékek YT termékei olyan két csőből álló csövek felfüggesztéséhez lett megalkotva, ahol a csövek jellemzői a következőek: DN10-től DN65-ig (3/8 -tól a 2 1/2-ig) A fém merevítő rész 200 mm-es, mely lehetővé teszi, hogy szerszám nélkül becsavarozhassa a két szárat, és hogy a kezével hozzáférhessen és beállíthassa a 19 mm-től a 32 mm-ig a kívánt pozíciót. Gripple YTR 285 mm YT Kellék Előnyök lényegesen több időt takaríthat meg helyettesíti a síneket, konzolokat és a menetes szárakat Egyetlen rögzítési pont Használatra kész Nincs szükség külön szerszámra Könnyen és gyorsan állítható Kiegyenlített tehermegosztás Bevizsgált, ellenőrzött állítható a két szár közti merevítő rész mely megkönnyíti a hozzáférést Gripple YT vagy YTR? Épitkezés jellemzői Ajánlott termék 240 mm Magasság < 2 m Magasság > 2 m Gripple YT vagy YTR Kellékek YT vagy YTR és Gripple HF Felszerelési melléklet Gripple YTR 1 Az YTR az YT-hez képest rövidebb szárakkal rendelkezik. Használatát akkor ajánljuk, ha minél közelebb szeretne jutni a betonhoz. 185 mm YTR Kellék mm 3 24

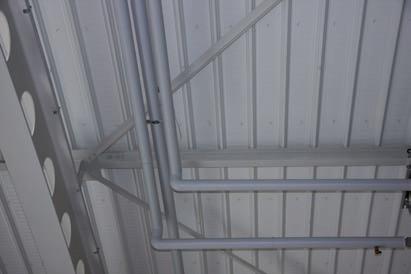

25 Használat A Gripple YT termékek ideálisak az alábbi függesztésekhez: PVC csövek PER csövek Acél csövek Hármas csövek Gripple YTR és tipli nélküli kampó használata Gripple YT és PER cső Gripple YT és acél cső Gripple YT és hármas cső Terméklista Gripple megoldás Méret Hosszúság (m) N kg N kg 1 YT21EF8200 YT31EF8200 Gripple YT 2 YT22EF8200 YT32EF YT23EF8200 YT33EF8200 YT Kellékek YT2AJ200EF8 YT3AJ200EF8 Gripple YTR 1 YT21EF8200R YT31EF8200R YTR Kellékek YT2AJ200EF8R YT3AJ200EF8R egyedi igények esetén, kérjen árajánlatot a képviselőnktől. 25

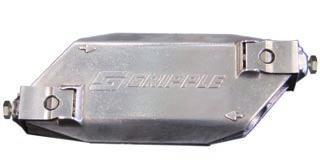

26 Gripple CTI belső feszített kábellel Előnyök gazdaságos Használatra kész Könnyű felszerelés nincs szükség külön szerszámra könnyen és gyorsan állítható egy feszítő fogóval könnyen szállítható és tárolható Könnyű Bevizsgált, ellenőrzött Felszerelési melléklet Ideális az elsődleges tartószerkezetek létrehozásához 1 Feszítő fogó (lásd 54. old.) 2 Terméklista 3 Gripple CTI Referencia megnevezés Hosszúság (m) CTI64 4 CTI66 6 CTI68 8 CTI610 A CTI magában foglalja 10 CTI612 az alábbiakat: 6 mm átmérőjű 12 Galvanizált acélkábel, 2 Gripple CTI os, És egy szerelő kulcs. CTI kg-ig bevizsgált teherbírás 20 CTI625 Biztonsági tartalék szám: 5:1 25 CTI CTI CTI Más hosszúságok 5 méterenként elérhetőek. 26

27 Használat A Gripple CTI termékek ideálisak az alábbiakhoz: Elsődleges tartószerkezet szellőztető berendezéshez Elsődleges tartószerkezet áruházaknál Elsődleges tartószerkezet lapos-tetőknél Dőlésvédelem Kábelvezetők Elsődleges tartószerkezet áruházaknál Elsődleges tartószerkezet áruházaknál Elsődleges tartószerkezet szellőztető berendezéshez Elsődleges tartószerkezet lapos-tetőknél Dőlésvédelem Kábelvezetők 27

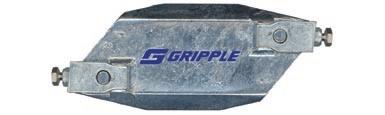

28 Gripple EP utcák áthidalására Előnyök használatra kész áthidaló függesztő rendszer akár hatszor gyorsabb felhelyezés, mint a hagyományos eszközökkel nincs szükség külön szerszámra gazdaságos és gyors megoldás kevesebb fizikai munka és munkadíj kevesebb géphasználat és utca lezárás könnyen és gyorsan állítható egy feszítő fogóval még nagy súlyú függesztések esetén is Felszerelési melléklet Feszítő fogó (lásd 54. old.) 1 2 Terméklista 3 Referencia megnevezés Hosszúság (m) Gripple EP EPLO EPLO156 Az EP magában foglalja az alábbiakat: 6 mm átmérőjű Galvanizált acélkábel, 2 Gripple 6-os, És egy szerelő kulcs kg-ig bevizsgált teherbírás Biztonsági szám: 5:1 EPLO Más hosszúságok 5 méterenként rendelhetők. 28

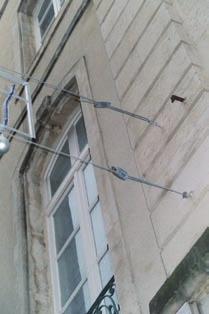

29 Használat A Gripple EP termékek ideálisak az alábbiakhoz: Karácsonyi világító dekorációk kihelyezésére Utcai vízszintes dekorációk kihelyezésére Hirdetmények kihelyezésére Díszítő elemek kihelyezésére Közvilágítás kihelyezésére Utcai vízszintes dekoráció Utcai vízszintes dekorációk rögzítése Karácsonyi világító dekoráció Hirdetmény Dekoráció rögzítése Közvilágítás rögzítése 29

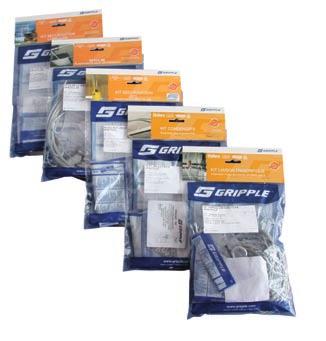

30 Használatra kész csomagok KA Előnyök kész csomagok minden szereléshez minden fontos eszköz előre elkészítve egy csomagban Gyors felszerelés Nincs szükség külön szerszámra Szétszedhető Ellenőrzött, bevizsgált Felszerelési melléklet HFKITLUM HFKITCDT Terméklista HFKITDCL Referencia megnevezés csomag tartalma HFKITDCL Csomag egy 8 pontos rögzítéshez (25 kg/ NFC15-100) 8 HF12EF6 + öntapadós tábla HFKITLUM Csomag 8 beépített lámpa biztosításához 8 HF12SP + 8 tipli nélküli kampó HFKITCLIM Csomag 2 klímaberendezés függesztéséhez 8 HF22FR + 8 tipli nélküli kampó HFKITVENTILO HFKITCDT Csomag PVC csövekhez 8HF12FR + 8 tipli nélküli kampó HFKITYLF Csomag kábeltárca felfüggesztéséhez 8 YF22EC tipli nélküli kampó HFKITVENTILO Csomag stop végződéssel szellőző berendezés függesztéséhez 8TPZ31FR + 8 tipli nélküli kampó HFKITYLF HFKITCLIM 30

31 Használat A KA használtra kész csomagok ideálisak az alábbiakhoz: Beépített világítás biztosításához Központi függesztések biztosításához Szellőző berendezés függesztéséhez Lefolyó vezetékhez Hűtővezeték tárcába való csatlakozásakor Klímakazetta rögzítéséhez HFKITDCL Központi függesztések biztosításához (NFC kg) HFKITLUM Beépített világítás biztosításához HFKITVENTILO szellőző berendezés HFKITCDT kondenzációs csövek függesztése HFKITYLF Hűtővezeték tárcába való csatlakozásakor HFKITCLIM klímaberendezések rögzítése 31

32 Gripple IN inox (rozsdamentes) termékek Végződés Előnyök élelmiszerek környezetében vagy nedves környezetben is használható Esztétikus akár hatszor több időt takaríthat meg Használatra kész Univerzális nincs szükség külön szerszámra Egyszerű és gyors használat Szétszedhető Bevizsgált, ellenőrzött Felszerelési melléklet A Gripple IN végződései (lásd 34. és 35. old.) Végződés N kg N kg Inox Hurkos (FR) A4 / 316 L M6-os menetes (EF6) A2 / 304 L M8-as menetes (EF8) A2 / 304 L 5 32

33 Használat A Gripple IN termékek a HF termékek megfelelői inox változatban. Ideálisak az élelmiszerek környezetében, laborokban és a kémiai anyagok környezetében is például az alábbi függesztésekhez: Kábelvezetőkhöz Szellőző berendezésekhez Lépcső menti korlátok kialakításához Világítás rögzítéséhez Szellőző berendezés Kábelvezetők Lépcső menti korlát Világítás Terméklista Végződés Méret Hosszúság (m) N kg N kg 1 INOX21FR INOX31FR 2 INOX22FR INOX32FR 3 INOX23FR INOX33FR 4 INOX24FR INOX34FR 5 INOX25FR INOX35FR FR 8 INOX28FR INOX38FR 10 INOX210FR INOX310FR 1 INOX21EF6 INOX31EF6 2 INOX22EF6 INOX32EF6 3 INOX23EF6 INOX33EF6 4 INOX24EF6 INOX34EF6 5 INOX25EF6 INOX35EF6 EF6 8 INOX28EF6 INOX38EF6 10 INOX210EF6 INOX310EF6 1 INOX21EF8 INOX31EF8 2 INOX22EF8 INOX32EF8 3 INOX23EF8 INOX33EF8 4 INOX24EF8 INOX34EF8 5 INOX25EF8 INOX35EF8 EF8 8 INOX28EF8 INOX38EF8 10 INOX210EF8 INOX310EF8 Egyedi igények esetén, kérjen árajánlatot a képviselőnktől. 33

34 A végződések A különböző végződések lehetővé teszik, hogy az Önnek megfelelő módon tudja használni a függesztő megoldásainkat. HURKOS (FR) STOP (SP) MENETES (EF6, EF8, EF10) 36. old Lehetővé teszi, hogy hurokként átfogja a beton, fa vagy egyéb gerendát. Rendelhető inox változatban is, N 1-től N 5-ös méretig. 37. old KAMPÓS (EC) Becsavarható a betonlapba, M6-os, M8-as és M10-es méretben. Tiplivel szállítjuk, kivéve az inox változatát. Rendelhető inox változatban is, N 1-től N 4-es méretig. Középpontok biztonságossá tételére is használható. 38. old A világítás biztosítására vagy az acél trapézlemezekbe való függesztésekhez. Billentyűvel szállítva. Rendelhető N 1-től N 3-as méretig. 39. old Felakasztható a kábeltárcák vagy a lemezek szélére és az illesztő részeire rögzítve Rendelhető N 1-től N 3-as méretig. SZEMES (EO) 45 -os SZEMES (EO45) 40. old Felfúrható a fa gerendákra vagy anyával rögzíthető a szükséges eszközökre. Rendelhető N 2-es és N 3- as méretben. 41. old Lehetővé teszi, hogy a függesztéseket 45 -ban vagy rögzítsük. Rendelhető N 2-es és N 4-es méretben. 34

35 90 -os SZEMES (EO90) CSÚSZTATHATÓ (ES) 42. old Lehetővé teszi, hogy a függesztéseket a beton vagy acél plafonba szögezzük egy szögpisztollyal. Rendelhető N 1-2-es és N 3-as méretben. 43. old A világítás tartósíneibe vagy minden valamely résbe való függesztésekhez. Rendelhető N 1-2-es és N 3-as méretben. HENGERES (ET6, ET8) ÖNMETSZŐ CSAVAROS (TD) 44. old Egy menetes szárra vagy csavarra való rögzitést tesz lehetővé. Rendelhető M6-os méretben N 1-2-es és M8-as méretben N 2-es változatban. 45. old A fém álmennyezetbe való rögzítésekhez használható kereskedelmi vagy ipari létesítményekben Rendelhető N 2-es méretben. MÁGNESES (EA) 46. old Az összes fém felületre való rögzítésre kiváló, olyan függesztések esetén, melyek viszonylag kis súlyúak, például szignalizáció, dekoráció. Rendelhető N 1-es méretben. 35

36 Hurkos végződés (FR) Előnyök lehetővé teszi egy gerenda átfogását nincs szükség anyára, sínre vagy lemez szélre kapcsolható kiegészítőkre Biztonségi szám: 5:1 Sztenderd méretben 1-től 10 méterig áll rendelkezésre vagy N 2-es esetben 6 és 8 méteres hosszúságban ettől eltérő méretben kérje ajánlatunkat Felszerelési melléklet A hurkos végződéshez rendelhető méretek Méret Teherbírás min.-max. Nº kg Nº kg Nº kg Nº kg Nº kg Nº2 Inox A4 / 316 L 0-45 kg Nº3 Inox A4 / 316 L kg 4 A hurok méretei B D C A 5 A ( + / - ) mm B ( + / - ) mm C mm D mm Nº Nº Nº Nº Nº

37 Menetes végződés (EF6, EF8, EF10) Előnyök Gyors felszerelést tesz lehetővé beton plafon esetén Rendelhető M6, M8 és M10-es méretben Az M6-os végződéssel általában minden helyzetben használható, központi függesztési pontok kialakításakor is Biztonsági szám: 5:1 Sztenderd méretben 1-től 10 méterig áll rendelkezésre Ettől eltérő méretben kérje atunkat Felszerelési melléklet 1 2 A menetes végződéshez rendelhető méretek Méret Teherbírás min.-max. EF6 6 mm EF8 8 mm EF10 10 mm Nº1* Nº2* Nº3* Nº4* Nº2 Inox A2 / 304 L Nº3 Inox A2 / 304 L 0-10 kg kg kg kg 0-45 kg kg ** ** 3 *Dűbellel **2008 végétől rendelhető A menetes végződés méretei C A M6 M8 M10 B mm B A 4 C mm

38 Stop végződés (SP) Előnyök könnyen használható lyukakhoz kampó nélkül nem kell szétszedni a világító berendezéseket helyettesíti a gipszkartonhoz használható dűbelt Biztonsági szám: 5:1 Sztenderd méretben 1-től 10 méterig áll rendelkezésre vagy N 2-es esetben 6 és 8 méteres hosszúságban ettől eltérő méretben kérje ajánlatunkat Felszerelési melléklet 1 A stop végződéshez rendelhető méretek Méret Teherbírás min.-max. Lyuk átmérő Nº kg 6 mm Nº kg 8 mm 2 Nº kg 10 mm A stop végződés méretei 3 C B A D E 4 Méret A mm B mm C mm D mm E mm Nº1 4,2 5,7 12 5,7 40 Nº2 6,2 7,7 12 7,8 40 Nº3 6,2 9,7 18 9,

39 Kampós végződés (EC) Előnyök karbantartás esetén is könnyen manipulálható Biztonsági szám: 5:1 Sztenderd méretben 1-től 10 méterig áll rendelkezésre ettől eltérő méretben kérje ajánlatunkat Felszerelési melléklet 1 A kampós végződéshez rendelhető méretek Méret Teherbírás min.-max. Nº kg Nº kg 2 Nº kg A kampós végződés méretei Maga a végződés galvanizált acélból van C B Méret A mm B mm C mm Nº1 6, Nº2 6, Nº3 6, A 39

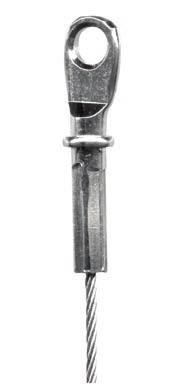

40 Szemes végződés (EO) Előnyök lehetővé teszi a fagerendához való rögzítést minden típusú csavarhoz használható (fa, önfúró ) Biztonsági szám: 5:1 Sztenderd méretben 1-től 10 méterig áll rendelkezésre ettől eltérő méretben kérje ajánlatunkat Felszerelési melléklet A szemes végződéshez rendelhető méretek Méret Teherbírás min.-max. Nº kg Nº kg A szemes végződés méretei Maga a végződés galvanizált acélból van A B C Méret A mm B mm C mm Nº2 6, Nº3 6,

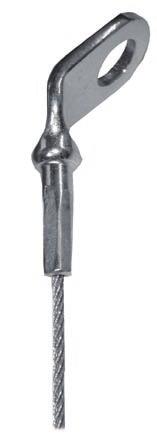

41 45 -os szemes végződés (EO45) Előnyök lehetővé teszi, hogy 45 fokos szögben rögzítsük az elemeket függesztések biztosítására, merevítésére is alkalmas Biztonsági szám: 5:1 Sztenderd méretben 1-től 10 méterig áll rendelkezésre ettől eltérő méretben kérje ajánlatunkat Felszerelési melléklet 1 2 A 45 fokos szemes végződéshez rendelhető méretek Méret Teherbírás min.-max. Nº kg Nº kg A 45 fokos szemes végződés méretei Maga a végződés galvanizált acélból van B C A Méret A mm B mm C mm Nº2 11,2 28,7 22,5 Nº3 11,2 28,7 22,5 41

42 90 -os szemes végződés (EO90) Előnyök lehetővé teszi, hogy minden fajta szögpisztollyal használjuk helyettesíti az I alakú lemezhez való rögzítési kellékeket minden típusú csavarral használható (fa, önfúró) Biztonsági szám: 5:1 Sztenderd méretben 1-től 10 méterig áll rendelkezésre ettől eltérő méretben kérje ajánlatunkat Felszerelési melléklet 1 A 90 fokos szemes végződéshez rendelhető méretek Méret Teherbírás min.-max. Nº kg Nº kg Nº kg A 90 fokos szemes végződés méretei 2 3 Maga a végződés galvanizált acélból van A B C Méret A mm B mm C mm Nº1 7, Nº2 7, Nº3 7,

43 Csúsatatható végződés (ES) Előnyök nem kell beszorítani Csúszik egy sínben Biztonsági szám: 5:1 Sztenderd méretben 1-től 10 méterig áll rendelkezésre ettől eltérő méretben kérje ajánlatunkat Felszerelési melléklet 1 A csúsztatható végződéshez rendelhető méretek Méret Teherbírás min.-max. 2 Nº kg Nº kg Nº kg A csúsztatható végződés méretei Maga a végződés galvanizált acélból van C 3 A B Méret A mm B mm C mm Nº1 4,2 5,7 12 Nº2 6,2 7,7 12 Nº3 6,2 9,

44 Belső menetes végződés (ET6, ET8) Előnyök esztétikus könnyen rögzíthető az M6-os vagy M8-as szárra nincs szükség külön szerszámra Biztonsági szám: 5:1 Sztenderd méretben 1-től 10 méterig áll rendelkezésre ettől eltérő méretben kérje ajánlatunkat Felszerelési melléklet 1 Accessoire disponible en p.48 A hengeres végződéshez rendelhető méretek Méret Teherbírás min.-max. A hengeres végződés méretei Maga a végződés galvanizált acélból van C ET6 6 mm ET8 8 mm Nº kg Nº kg Nº kg * *2008 végétől rendelhető 2 A B Méret A mm B mm C mm M M

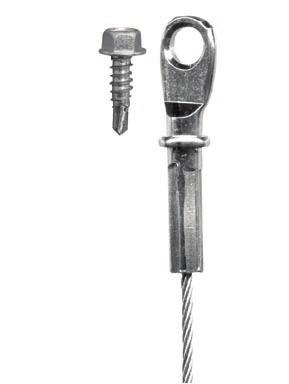

45 Önmetsző csavaros végződés (TD) Előnyök trapézlemezbe való rögzítést tesz lehetővé Nem kell fúrni egy M8-as hatlapfejű önmetsző csavarral és csavarozógép segitségével könnyen használható Biztonsági szám: 5:1 Sztenderd méretben 1-től 10 méterig áll rendelkezésre vagy N 2-es esetben 6 és 8 méteres hosszúságban Ettől eltérő méretben kérje ajánlatunkat Felszerelési melléklet 1 Az önmetsző csavaros végződéshez rendelhető méretek Méret Teherbírás min.-max. 2 Nº kg A 0,68, 0,75 és a 0,88 mm-es lemezek teherbírási vizsgálatai alapján Használati figyelmeztetés 3 Jó felszerelés: A lapos oldalát tegye a felületre és a megmunkált rész legyen kívül Rossz felszerelés: A megmunkát résszel a felület felé való rögzités hibás 45

46 Mágneses végződés (EA) Előnyök Szerszám nélkül használható Szignalizáció rögzítéséhez ideális a rögzítendő elem súlya függ a fém szélességétől mindenféle acél lemezhez használható Sztenderd méretben 1-től 10 méterig áll rendelkezésre ettől eltérő méretben kérje ajánlatunkat Felszerelési melléklet 1 A mágneses végződéshez rendelhető méretek Méret Teherbírás min.-max. Nº kg Biztonsági szám: 2:1 Szakadási pont kb 20 kg 2 A mágneses végződés méretei B A C Méret A mm B mm C mm N

47 Rögzítő megoldások 47

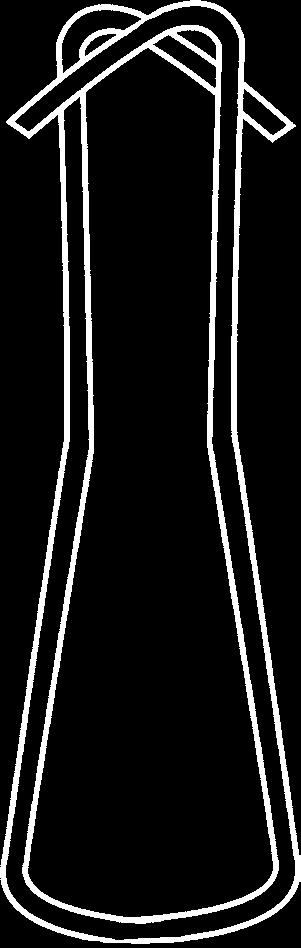

48 Rögzítő megoldások A B C D Referencia A mm B mm C mm D mm max teherbírás GRIPADAP 3, kg GRIPADAP8 5, kg B A 8 mm 30 mm min. Referencia összetétel A mm B mm max teherbírás GRIHK100 Zacskónként 100 db 13, kg GRIHK100P Bármilyen lemezhez könnyen rögzíthető Biztonsági szám: 3:1 13, kg M6-os és M8-as szemes csavar Ideális az alábbi rögzítésekhez: Világítás tartó elem Tokozott sín Klíma kazetta Fém dűbel vagy más egyéb elemhez 6-os vagy 8-as átmérőjű lyukhoz Biztonsági szám: 5:1 Tipli nélküli kampó rozsdamentes acélból A2/304L betonba, M8-as lyukba rögzíthető Bevizsgált CSTB helyettesíti a kampókat és tipliket az FR hurkos végződéshez könnyen csatlakoztatható biztonsági szám: 3:1 furat jellemzői: 8 mm átmérőjű, 30 mm mély furat szükséges a fogás a beton üsszetételétől és minőségétől függ Rugós horog C B D A Referencia A mm B mm C mm D mm max teherbírás SPRINGCLIP Ø 6 do 8 45 kg SPRINGCLIP Ø 9 do kg 6 mm-től 10 mm-es lyukakhoz használható bármilyen lemezhez könnyen rögzíthető Biztonsági szám: 3:1 C A B Referencia A mm B mm C mm max teherbírás TWISTCLIP kg Álmennyezethez valómenetes rögzítő az M6-os hengeres végződéssel kompatibilis az álmennyezet síneihez is rögzíthető Biztonsági szám: 3:1 48

49 Rögzítő megoldások Ref : GRIPBET8 Ø 7,5 x 45 mm - M8-as menetes Ref : GRIPBEO90 Ø 7,5 x 35 mm - Shatlapfejű, 13-as kulcs (torx T40) 1 2 Beton csavar betonba csavarozható gyors rögzítő megoldás (fúrás, csavarás) Szétszedhető rögzítés teherbírás: C20/25 90 kg furat jellemzői: átmérő 6 mm-es 55 mm mélységben I alakú acél gerenda rögzítő C B Visszahajtott-szélű rögzítő B C A Ref : GCP45 D A Ref : GCB24 GCB59 GCB1016 GCB1720 Z rögzítő B A Ref : GCPZ48 D C D Lemez-szél rögzítő C B A D Ref : GCVF15 GCVF57 Univerzális rögzítő / Tigris B Ref : TIGERCLIP28 TIGERCLIP816 A C Lemez-szél rögzítők deális az I alakú acél gerendához való rögzítésekre vagy olyan esetekben, amikor nem tudunk áthurkolni Vagy, ha a gerenda döntött Biztonsági szám: 3:1 Referencia A mm B mm C mm D mm max teherbírás GCB24 6, kg GCB59 6, kg GCB1016 6, kg GCB1720 6, kg GCVF15 6, kg GCVF57 6, kg GCP45 6, kg GCPZ48 6, kg TIGERCLIP28 6, kg TIGERCLIP816 6, kg 49

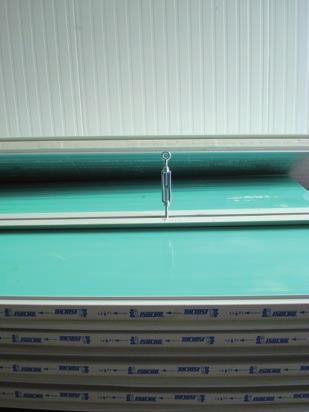

50 Rögzítő megoldások B Beüthető beton dűbel D A C Beüthető dűbel gallérral a beton plafon alá rögzíthető elismervény: EU biztonsági szám: 5:1 hozzá tartozó szerszám lásd az 56. oldalon Referencia A mm B mm C mm D mm max teherbírás GRIPCHEV kg GRIPCHEV kg GRIPCHEV kg D C B A Referencia A mm B mm C mm D mm max teherbírás OEIL kg OEIL kg OEIL82F kg OEIL kg OEIL kg OEIL102F kg B C Menetes szem Szendvicstáblákhoz Szigetelő álmennyezethez Csővezető sínekhez biztonsági szám: 5:1 8-as és 10-es átmérővel menetes rész hossza: 98, 130 és 200 mm Állítható menetes szem Szendvicstáblákhoz biztonsági szám: 5:1 8-as és 10-es átmérővel menetes rész hossza: 80 és 200 mm A Referencia A mm B mm C mm max teherbírás OEIL88TD kg OEIL820TD kg OEIL1020TD kg 50

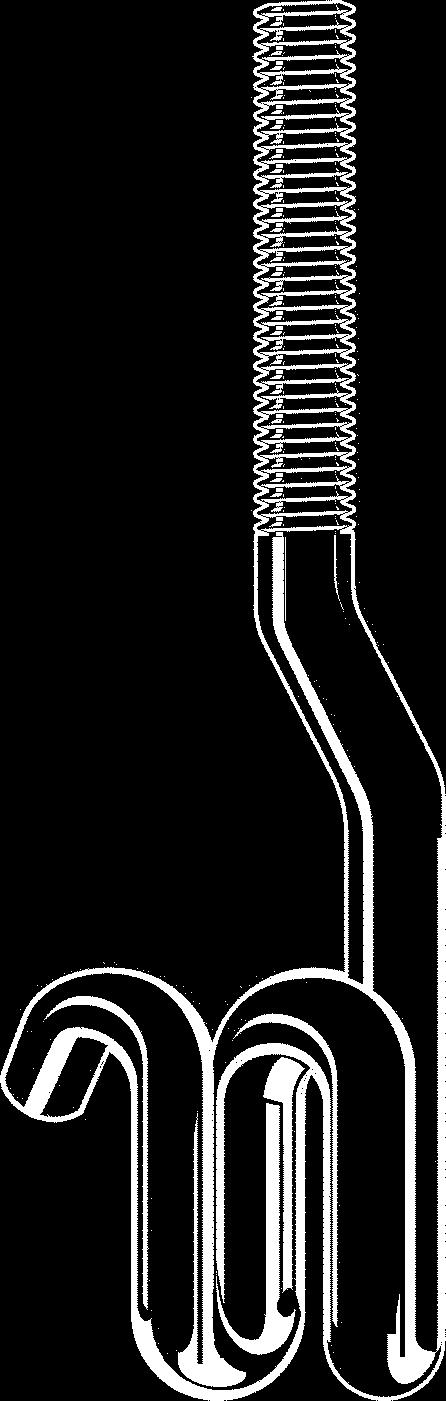

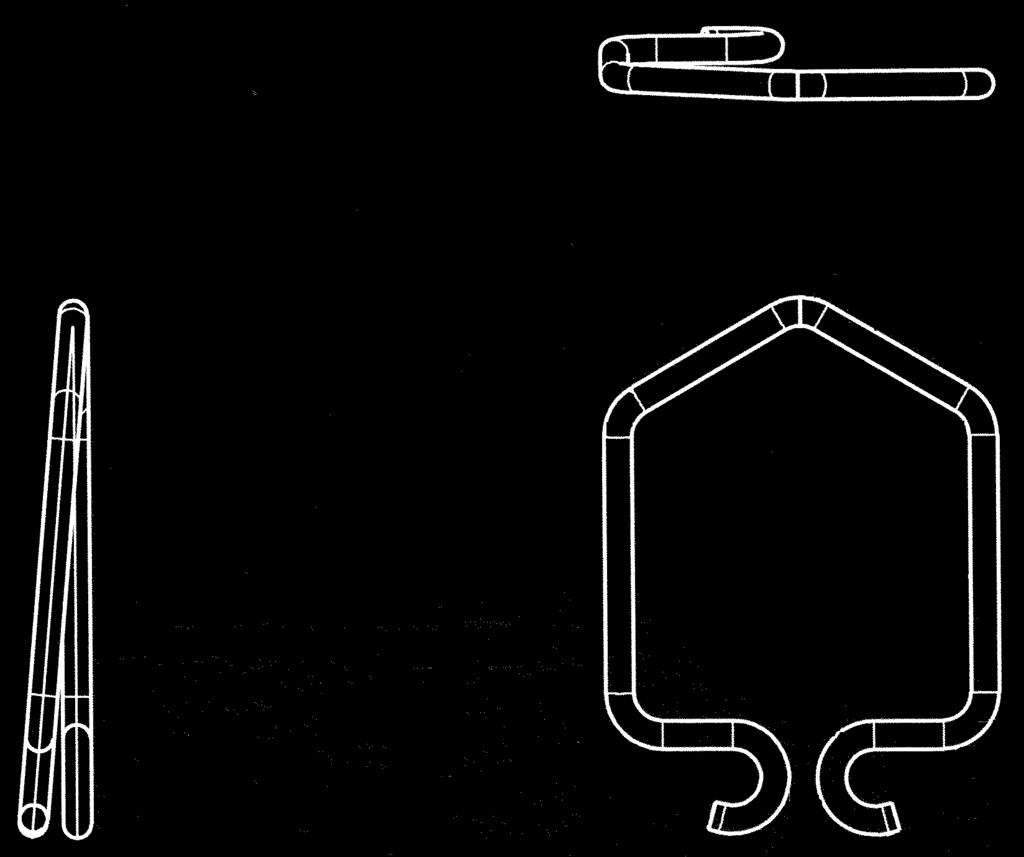

51 Rögzítő megoldások B A Szögpisztolyhoz való kampó Referencia GRIPSPI1 GRIPSPI3 C Szögpisztoly típusa DXA40/DXA41/DX351/ DX460/P60/P200 DXA40/DXA41/DX351/ DX460/P60/P200 Tartóelem fajtája A mm B mm C mm max teherbírás Beton kg Acél kg lehetővé teszi, hogy a Gripple N 1, N 2 és a N 3-at a betonhoz rögzítést. miután beütötte a betonba a hurok mobil marad a szög biztos tartását ellenőrizni kell teherbírás a beton összetételétől függ Biztonsági szám: 5:1 B C A Referencia A mm B mm C mm D mm GRIPVAB Fába csavarható kampó készítsen egy 5 mm átmérőjű lyukat csavarja be a 6,5 mm-es facsavart min. 25 mm mélyen a teherbírás a fa minőségétől függ felszerelést segítő szerszám: lásd az 55. oldalon A B Dupla malac-fark kampó C beton lapba csavarható kampó tipli nélkül szállítva biztonsági szám: 5:1 az FR hurkos végződéshez ideális Referencia A mm B mm C mm max teherbírás GRIPM kg GRIPM kg GRIPM kg 51

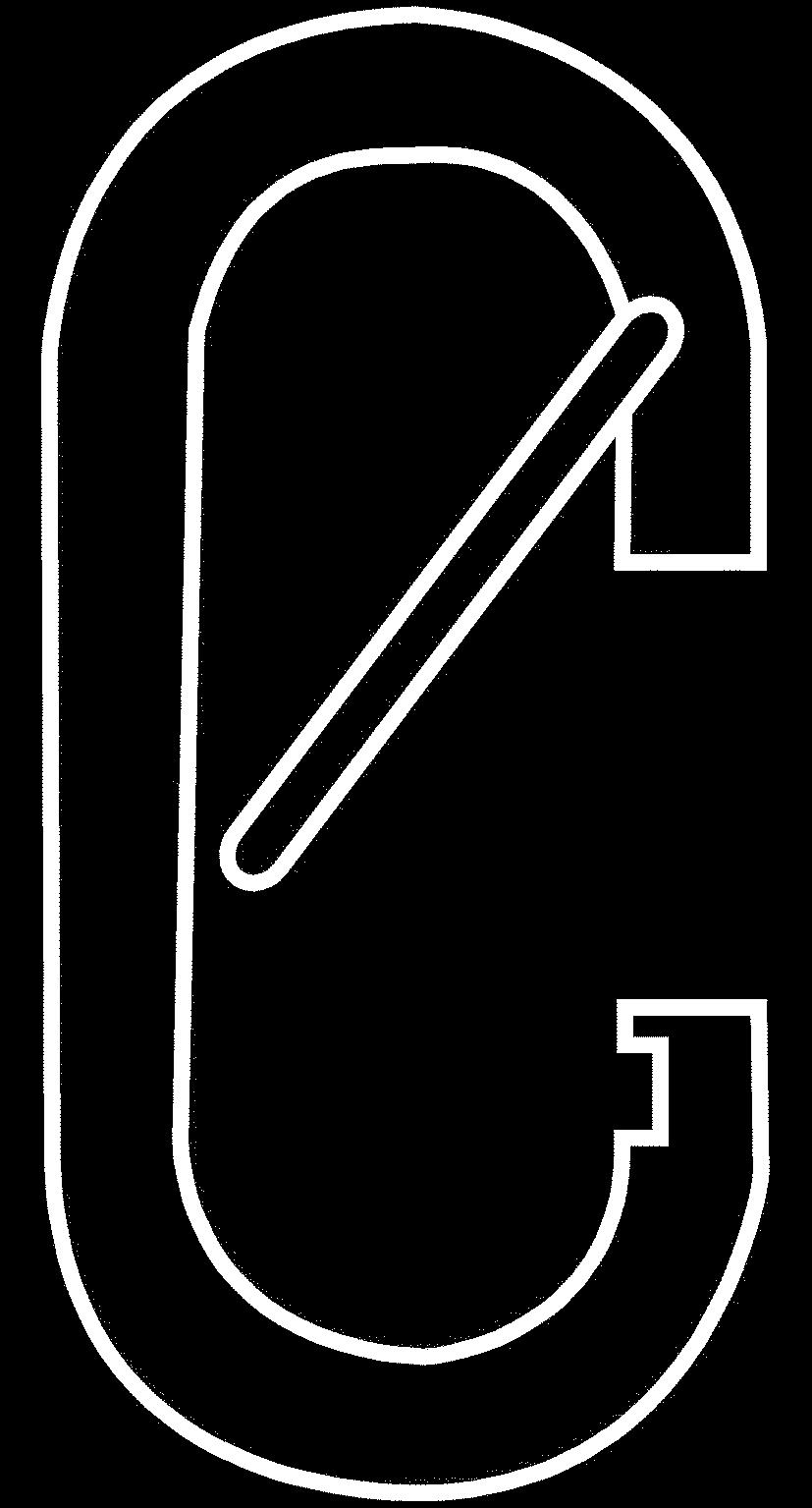

52 Rögzítő megoldások C B Gyorsszem lemez kábel tárcához ideális gripple EM végződéssel szállítva Biztonsági szám: 3:1 A Referencia A mm B mm C mm max teherbírás LINKHOOK kg C B Karabiner ideális az FR hurkos végződéshez Biztonsági szám: 3:1 A Referencia A mm B mm C mm max teherbírás GRIPKARA kg GRIPKARA6I kg GRIPKARA kg GRIPKARA8I kg I = inox referencia B A Referencia A mm B mm WEDGE WEDGE WEDGE WEDGE Sínrögzítő Sínekbe illeszthető m6-os és M8-as furattal 20 mm-es és 25 mm-es szélességben Ref: GRIPTRAP Trapéz elem használható záróelemként a HF N 3-as vagy TPZ végzédésekhez lehetővé teszi két elem egymás utáni rögzítést az összes síntípushoz alkalmazható maximális teherbírás 90 kg Biztonsági szám: 4:1 52

53 Szerelési kellékek és dekorációs megoldások 53

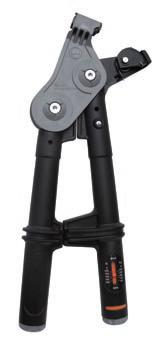

54 Szerelési kellékek Feszítőfogó 1 2 Egy szerszám a nehéz terhek igazítására Az állítható rendszernek köszönhetően akár 100 és 300 kg közötti terheket is szabályozhat 6:1-hez erőkar kihasználása Kapacitás maximum 400 kg-ig Az összes Gripple elemhez használható Ergonomikus és praktikus Lehetővé teszi a beltéri (CTI) és kültéri (EP) kábelfeszítések szabályozását is (lásd a oldalt) 3 Ref: GRIPTORQ Kábelvágó fogó Ideális szerszám a rozsdamentes vagy galvanizált kábelek méretre vágásához Nem roncsolja a kábel szerkezetét Ref: GRIPPINC pour N 1, N 2 et N 3 54 Ref: GRIPPINC6 pour N 4, N 5, CTI et EP

55 Szerelési kellékek Ref: GRIPCLE1 pour N 1, N 2, N 3 Lazító kulcs (zászló) könnyen kinyithatók vele a Gripple elemek Minden elemhez Ref: GRIPCLE2 pour N 4, N 5, CTI i EP Nyeles kulcs könnyen kinyithatóak vele a Gripple elemek Ergonomikus nyél Könnyű használat Ref: GRIPTIHK Beütő szerszám a dűbel nélküli kampóhoz könnyen rőgzíthető vele a dűbel nélküli kampó meghosszabítható egy 20 mm átmérőjű csővel (lásd a 48. old.) Facsavar rögzitő fúrógépre rögzíthető hatszögletű 6,5 mm átmérőjű fej (lásd 51. old.) Ref: OUTILVAB 55

56 Szerelési kellékek Ref: GRIPPVC2 pour N 2 Ref: GRIPPVC3 pour N 3 Ref: GRIPTICH6 M6-os dűbelhez Ref: GRIPTICH8 M8-as dűbelhez Ref: GRIPTICH10 M10-es dűbelhez Ref: GRIPTICHA6 M6-os dűbelhez Ref: GRIPTICHA8 M8-as dűbelhez Ref: GRIPTICHA10 M10-es dűbelhez Ref: GRIPPGAI Dűbelt beütő kézi szerszám ergonomikus nyél Kézvédelem a szerszám a beütés után 4 nyomot hagy a könnyebb ellenőrzéshez Dűbelt beütő automata szerszám illeszkedik az ütvefúróhoz aszerszám a beütés után 4 nyomot hagy a könnyebb ellenőrzéshez Kábelvédő hüvely Polyurethane kábelvédő hüvely megvédi a kábelt a kondenzációtól és a deformálástól a csövek közelében védi a szigetelést a csöveken -23 C-ig használható Fekete színben Kábel vágó szerszám könnyű és tiszta vágott felületet eredményez 2 mm-es és 3 mm-es vágási átmérővel Szerszámtartó övtáska nagy férőhely minden szerszám és kellék kézközelben Ref: GRIPBELT 56

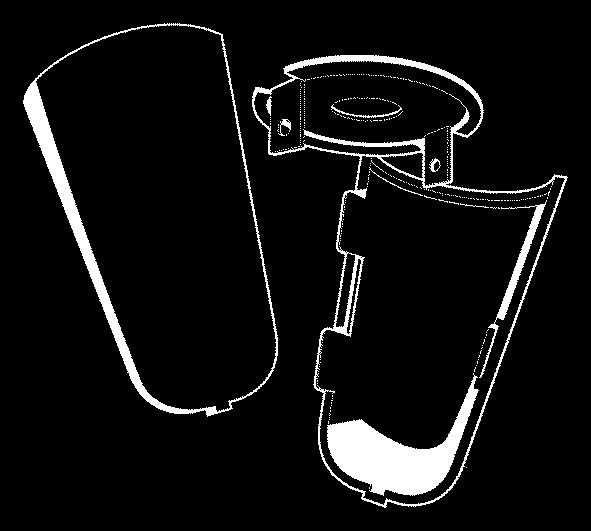

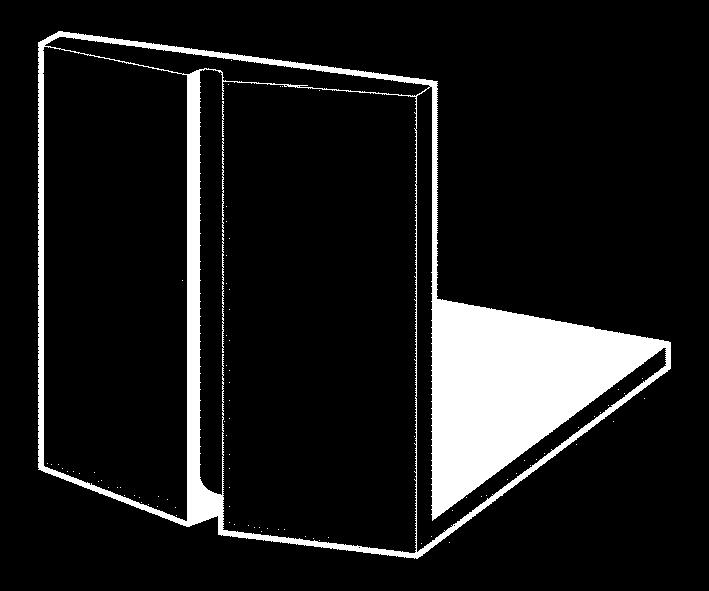

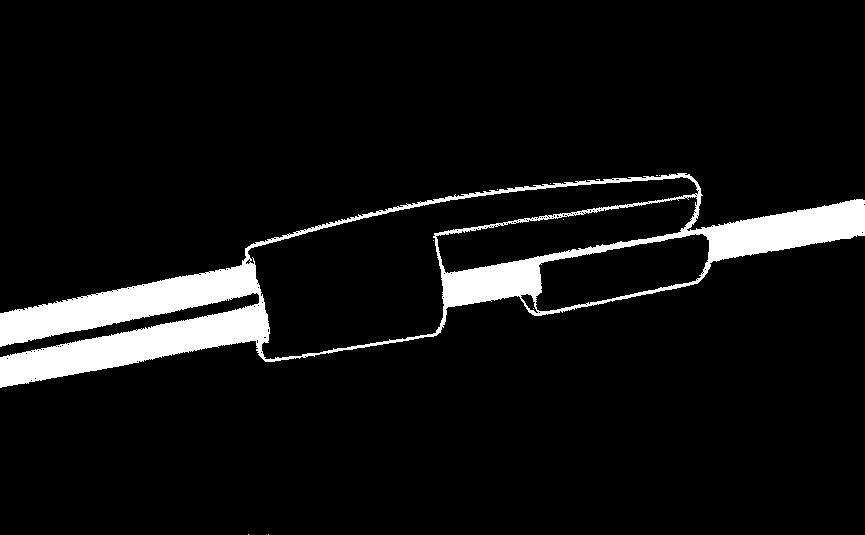

57 Egyéb megoldások A Referencia Désignation A mm B mm GRIPCISO Standard GRIPCISOM Magnétique B A A B Referencia A mm B mm GRIPCAP2 = Gripple N GRIPCAP3 = Gripple N B Festék elleni védelem megvédi a Gripple függesztőt, a festékkel való szennyeződéstől Takar Védő sarok Sztenderd vagy mágneses változatban Szögletes sarkok, élek védelmére négyzetcsatornákhoz is alkalmazható a Gripple N 1, N 2 és N 3-as termékekhez Dekor elem a függesztő elemek láthatatlanná, esztétikussá tételére rendelkezésre áll a Gripple N 1-es elemekhez Biztonsági szám: 5:1 Referencia A mm B mm Teherbírás min.-max. GRIPDECO kg Ref: GRIPTWIS Kábelvég rögzítő esztétikus, gyors és egyszerű használati a kábel belepattintható megtartja a kábel szabadon lógó részét csúsztatható lehetővé teszi, hogy egy biztonsági kábeldarabot megtartsunk az esetleges későbbi állítások miatt a Gripple N 2 és N 3-as elemekhez 57

58 A megfelelő elemek kiválasztása Ahhoz, hogy a megfelelő rögzítő elemet kiválaszthassuk, pontosítani kell, hogy minden Gripple rögzítés beltéri felhasználásra kell, hogy kerüljön kivéve az EP termékek, ami kültéri használatra alkalmas. 1. Olyan Gripple rögzítőt válasszon, amely alkalmas az Ön által rögzíteni kívánt tárgyhoz és a rögzítési pontok mennyiségéhez. 3. szükséges Ezután határozza meg a kábelhosszúságot. 2. A méret (vastagság) kiválasztásában a függeszteni kívánt elem súlya a meghatározó. Ennek a súlynak nem szabad meghaladnia az előírtakat. 4. Végül válassza ki a megfelelő végződést, figyelve az EP és CTI végződések alkalmazási lehetőségeit. 58

59 Technikai információk A Gripple elemek teherbírása függőleges függesztések esetén irányadó. Ha egy bizonyos szögben szeretné a függesztő elemeket használni, akkor az alábbi táblázatból tudja kiszámolni a függesztők teherbírását.! Soha ne haladja meg a 60 fokot! Maximális teherbírás Gripple Függőleges 15º 30º 45º 60º N N N N N % terhelés Töltse le az összes technikai leírásunkat az alábbi honlapról: 59

60 A gyártó ajánlása Környezet: Általában száraz környezetben használandóak a Gripple termékek. Az inox változat alkalmas minden más környezeti feltétel melletti használatra. Teherbírás: Tartsa be a minimális és maximális terhelhetőségi előírásokat. Emelés: Ne használja a termékeket emelésre. Mozgatás: Csak statikus függesztésekre alkalmazza. Illesztés, toldás: A sodronyok illesztésénél figyeljen a teherbírás veszteségeire. Használat: A Gripple függesztő elemek beltéri statikus függesztésekre alkalmazhatóak biztonságosan, kivéve az EP kültéri függesztő elemeket. Festés: Kerülje el, hogy festék kerüljön a Gripple függesztőkbe. Ahhoz, hogy ezt hatékonyan megtehesse, használja a fedő megoldások közül a festék-védő elemet. Még a festés előtt végezze el az utolsó állításokat is. Építési szabványok: A megfelelő szabványok, előírások betartása a különböző építkezéseken a vevőt, szerelőt terhelik. Kenőanyagok: A Gripple termékek használatakor ne alkalmazzon kenőanyagokat. Szögben történő függesztések: Soha ne lépje túl a 60 fokot. Egyedi használat: A Gripple termékek egyedi használatra lettek kifejlesztve. Gripple Y: A szárak által meghatározott szög ne legyen 60 foknál nagyobb. Ezen előírások be nem tartása okozhat előre nem látható hibás működést vagy a függesztett elem rongálódását, sérülését, esetleg személyi sérülést is. Az előírások be nem tartása, a garancia elvesztésével jár. A leszállított termékek az előírt szabványoknak megfelelnek, semmilyen más gyártói garancia nem adható. 60

61 Egyedileg legyártott termékek A vállalatunk ISO 9001:2000-es minőségbiztosítási tanúsítvánnyal rendelkezik, minden egyes munkafolyamatot ellenőrzünk és irányítunk. Az Ön rendelkezésére állunk szaktudásunkkal és gyakorlatunkkal, hogy az Ön igényei alapján, egyedi termékeit legyártsuk. Kérem, keresse fel a területi képviselőjét, hogy árajánlatot adhassunk. Minták, példák egyedi termékekre 61

62 Kapcsolatfelvétel a székhelyünkön Kereskedelmi igazgatóság: Michel (0) Claire (0) Nagybani vásárlók és generálkivitelezők kapcsolattartói : Michèle (0) Alain (0) Műszaki igazgatóság: David (0) Az Önök területi képviselői GRIPPLE MAGYARORSZÁG Imagiper Kft 2100 GÖDÖLLŐ MALOMTÓ U. 23. TEL: Fax: imagiper@imagiper.hu Kereskedelmi display 62

63 Gripple Europe Spain England Sheffield France Obernai Belgium Luxembourg Netherlands Switzerland Germany Austria Poland Italy Hungary Sweden Romania Greece 63

64 64 Jegyzetek

65 Jegyzetek 65

66 66 Jegyzetek

67 Jegyzetek 67

68 68 Jegyzetek

69 Jegyzetek 69
