1 Mod. 17 DS A LBT 0133 EGY- ÉS KÉT LAKÁSOS SZÍNES KIHANGOSÍTÓS VIDEÓ KAPUTELEF KIT Sch./Ref. 17/85-17/86 (*) (*) TELEPÍTÉSI KÉZIKÖNYV (*)

2 MAGYAR TARTALOM 1 ÁLTALÁNOS LEÍRÁS... KIT TARTALOM KIEGÉSZÍTŐ ESZKÖZÖK PÓTALKATRÉSZEK SORKAPOCS BLOKK ÁBRA EGY LAKÁSOS RENDSZER Eszközök közötti maximális távolság KÉT LAKÁSOS RENDSZER Eszközök közötti maximális távolság FIGYELMEZTETÉS TELEPÍTŐKNEK VIDEÓ KAPUTELEF TELEPÍTÉS LEÍRÁS SORKAPOCS LEÍRÁS JUMPER KFIGURÁCIÓ (JP1 ÉS JP) DIP-SWITCH KFIGURÁCIÓ Videó kaputelefon kód Hívógomb hozzárendelése video kaputelefonhoz Rendszer típus TELEPÍTÉS BEFEJEZÉSE VIDEÓ RENDSZER TÁPEGYSÉG TELEPÍTÉSE VIDEÓ RENDSZER TÁPEGYSÉG BEKÖTÉSE SORKAPOCS LEÍRÁS HÍVÓ ÁLLOMÁS TELEPÍTÉSE A SORKAPOCSOK ÉS A JUMPEREK LEÍRÁSA RENDSZER TÍPUSKÉNT GYALOGOS KAPU ELEKTROMOS ZÁR AKTIVÁLÁSI IDEJÉNEK BEÁLLÍTÁSA HANGSZÓRÓ HANGEREJÉNEK BEÁLLÍTÁSA TELEPÍTÉS BEFEJEZÉSE MŰSZAKI LEÍRÁS ÚTMUTATÓ A SZIMBÓLUMOKHOZ NYILATKOZAT AZ 1995/5/EC IRÁNYELVNEK VALÓ MEGFELELÉSRŐL KAPCSOLÁSI ÁBRA AZ EGY LAKÁSOS REF.17/85 KIT KAPCSOLÁSI ÁBRÁJA 3 PÁRHUZAMOSAN BEKÖTÖTT VIDEÓKAPUTELEFNAL A KÉT LAKÁSOS REF.17/86 KIT KAPCSOLÁSI ÁBRÁJA 3, MINDEGYIK FELHASZNÁLÓ SZÁMÁRA PÁRHUZAMOSAN BEKÖTÖTT VIDEÓKAPUTELEFNAL ÚTMUTATÓ AZ ÁBRÁKHOZ MEGJEGYZÉS AZ ÁBRÁKHOZ ÁLTALÁNOS LEÍRÁS A Mini Note Plus videó kaputelefon kiteket egyszerű telepíteni: csak két nem polarizált vezetékre van szükség a rendszer készülékeinek összekapcsolásához. A videó kaputelefon rendszer jellemzői a következők: Rendszer Egy lakásos (17/85) és két lakásos (17/86) színes érintőképernyős videó kaputelefon kit; Az összes eszköz összekötése csak két, nem polarizált vezeték használatával. Az áramforrást bárhol be lehet kötni a rendszeren belül a hívó állomás és a videó kaputelefon között; Mindegyik felhasználó akár 4 videó kaputelefont is tud kezelni (1"Master" és 3 "Slave"), amiket párhuzamosan hívhatnak; 17/85 kit: lehetővé teszi videó beltéri egység használatát további áramforrás használata nélkül. 17/86 kit: lehetővé teszi 1 videó beltéri egység használatát további áramforrás használata nélkül. Hívóállomás Hívóállomás időjárásálló Zamac előlappal (IP44). Színes hívóállomás kamera, a hívó LED-es megvilágításával. Fehér névtartó háttér megvilágítással. Hívástovábbítás megerősítése a névtábla háttér-megvilágításának kikapcsolásával. Beltéri egység Érintőképernyős videó kaputelefon beltéri egység 7"-os színes kijelzővel; OSD menü az audió és video beálltásokhoz; Érintés nélküli beszélgetés mód. A felhasználó által kiválasztható csengőhangok (öt elérhető hang). Állítható híváshangerő némítás funkcióval. Aktív némítás jelzés villogó piros LED-del. Yokis modulprogramozás befejezésének jelzése kék LED-del Óra funkció 1 órás backup-pal Alap funkciók Gyalogoskapu elektromos zár aktiválás kapacitív kisüléssel és tartóárammal, programozható aktivációs idővel. Második potenciálmentes zár aktiválás (garázsajtó). Lehetőség egy előszobai gomb csatlakoztatására, a gyalogoskapu zárjának helyi működtetése érdekében Lehetőség egy előszobai gomb csatlakoztatására, a garázsajtó zárjának helyi működtetése érdekében. Hívóállomási automatikus bekapcsolás funkció bármely videó kaputelefon (Master/Slave) által. Lehetőség egy kiegészítő csengő vagy hívásismétlő csatlakoztatására a "Master" videó kaputelefonhoz. Intercom hívás a videó beltéri egységek között egy lakáson belül (mindkét videó kaputelefon kit számára elérhető funkció). Intercom hívás a videó beltéri egységek között különböző lakásokban (csak a Ref.17/86 -as kitnél elérhető). Yokis rádió modulok aktiválása (alap otthonautomatizálás), további információkért tekintse meg az online elérhető kézikönyvet a termékleírásban a oldalon, vagy tekintse meg a Yokis Radio kézikönyvet a oldalon. DS17-081A

3 . KIT TARTALOM Megnevezés N ID Mikra panel 1 A1 Csavarok a falhoz való rögzítéshez 4 A Tiplik a falhoz való rögzítéshez Ø 5mm 4 A3 Hívó állomás A Screwdriver Csavarhúzó insert betét 1 A4 Névkártya a Ref.17/85 -as kitben 1 A5 Névkártya a Ref.17/86 -as kitben 1 A5 Tartalék imbusz csavar a hívó állomás Spare lezárásához Allen screw for closing calling station 1 A7 Beltéri egység B Mod. Video CXModo door phone Master Mod. videó CXModo kaputelefon Master (mennyiség: (quantity: 1 in 1 kit a Ref.17/85-os Ref.17/85, kitben, quantity: a Ref.17/86 in kit -os Ref.17/86) kitben) Fali konzol (mennyiség: 1 a Ref.17/85-os kitben, a Ref.17/86 -os kitben) Csavarok a süllyesztett doboz rögzítéséhez(*) csak a Ref.17/86 -os kitben 1/ B1 1/ B /4(*) B3 Áramforrás egységek C Video System rendszer video power tápegység supply 1 C1 Elektromos Electric inductor induktor 1 C D Videó elosztó (csak a Ref.17/86-os kitben) 1 D DS17-081A 3

4 3. KIEGÉSZÍTŐ ESZKÖZÖK Megnevezés Max. no. (maximális rendszer konfiguráció) ID Elektromos zár (1Vac Max 15VA 1 OP1 Kiegészítő csengő Ref.9854/43 1 OP További CXModo videó kaputelefonok Slave (*) csak a Ref.17/86-os kitben Előszobai gomb a gyalogos kapu zárjának működtetéséhez Előszobai gomb a garázskapu zárjának működtetéséhez Garázskapu zár működtető eszköz (max kapcsolási áram 30V) Ref.17/87 3/6(*) 1 OP4 1 OP5 1 OP6 Mikra panel süllyesztett doboz Ref.11/60 1 OP7 Video elosztó (csak a Ref.17/86 -os kitben) Ref.17/55 1 D Helyi tápegység az "Slave" videó kaputelefonnak Ref.17/ 1 C3 4. PÓTALKATRÉSZEK Megnevezés ID Mikra panel Ref.17/111 A Video rendszer tápegység Ref.17/1 C1 Elektromos induktor Ref.17/11 C Pótgomb a két lakásos gomb panelhez Ref.17/114 A8 Mod. CXModo videó kaputelefon Master,/Slave Ref.17/87 B/ 4 DS17-081A

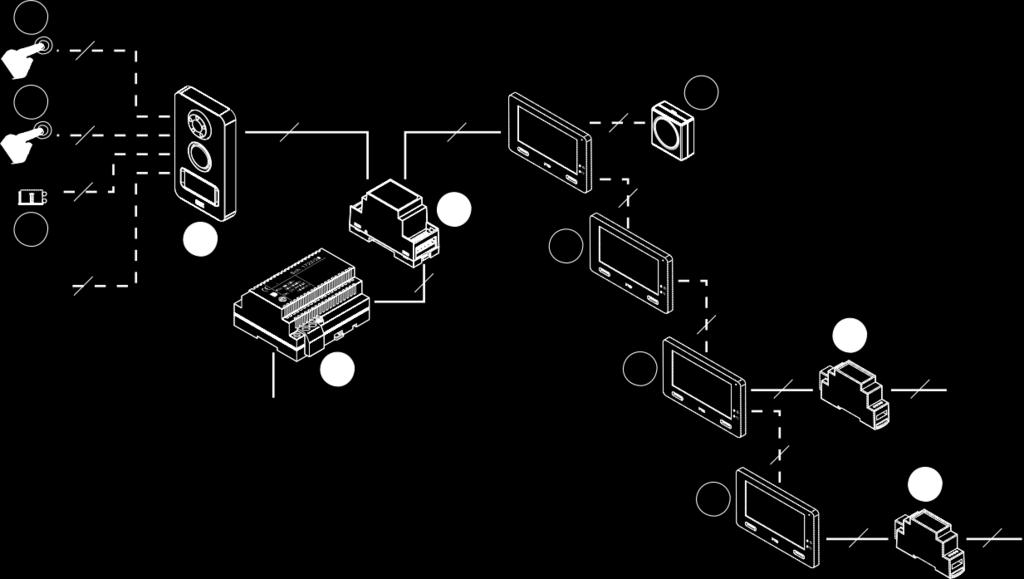

5 5. SORKAPOCS BLOKK ÁBRA 5.1. EGY LAKÁSOS RENDSZER OP4 B OP5 Master OP OP1 A C (1) Slave OP Vac C1 Slave (1) C Vac Slave (1) C Vac Eszközök közötti maximális távolság Alap rendszer 1 videó kaputelefonnal Szegmens (1) Jumper és dip-switch konfigurációhoz tekintse meg a 7.3 és 7.4 es részt Voice kábel SYT1 (Ø 0,8mm) 1mm West Pen kábel D980 Vezeték típus 1mm szóló kábel Ø 0.6 mm csavart telefon vezetékborítás nélkül CAT5 / CAT6 A - legtávolabbi videó kaputelefon 150m 130m 130m 100m 100m 80m C1 C 0,5m 0,5m 0.5m 0,5m 0,5m 0,5m C - legtávolabbi videó kaputelefon 150m 75m 130m 100m 40m 40m A - OP1 0m 10m (*) 0m 0m 10m 10m A - OP4 50m 50m (*) 50m 50m 50m 30m A - OP5 0m 10m (*) 0m 0m 10m 10m A - OP6 0m 10m (*) 0m 0m 10m 10m B - OP 30m 30m (*) 30m 30m 30m 10m - C3 0m 0m 0m 0m 10m 10m Rendszer 4 videó kaputelefonig Szegmens A - legtávolabbi videó kaputelefon (*)SYT1 a kábel két pár vezetéket tartalmaz. Használja mindkettőt a 0m-es táv eléréséhez Voice kábel 150m SYT1 (Ø 0,8mm) 130m C- legtávolabbi videó kaputelefon 75m-nél kisebb távval 1mm West Pen kábel D m Vezeték típus 1mm szóló kábel 100m Ø 0.6 mm csavart telefon vezetékborítás nélkül CAT5 / CAT6 100m C-legtávolabbi 80m C-legtávolabbi videó kaputelefon 40m-nél videó kaputelefon 40m-nél kisebb távval kisebb távval C1 C 0,5m 0,5m 0,5m 0,5m 0,5m 0,5m A - OP1 0m 10m (*) 0m 0m 10m 10m A - OP4 50m 50m (*) 50m 50m 50m 30m A - OP5 0m 10m (*) 0m 0m 10m 10m A - OP6 0m 10m (*) 0m 0m 10m 10m B - OP 30m 30m (*) 30m 30m 30m 10m - C3 0m 0m 0m 0m 10m 10m (*)SYT1 a kábel két pár vezetéket tartalmaz. Használja mindkettőt a 0m-es táv eléréséhez. DS17-081A 5

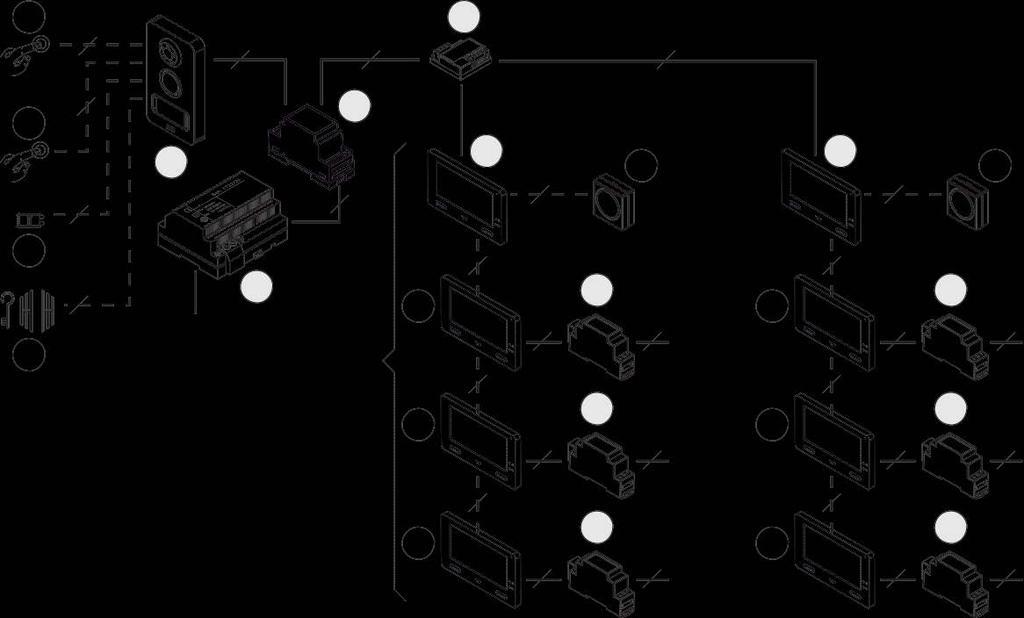

6 5.. KÉT LAKÁSOS RENDSZER OP4 D OP5 A C B OP B OP OP1 Master 1 Master OP6 C Vac Lakás 1 A (1) C Vac Slave (1) C Vac Lakás Slave (1) C Vac Slave (1) C Vac Slave (1) C Vac Slave (1) C Vac (1) Jumper és dip-switch konfigurációhoz tekintse meg a 7.3 és 7.4 es részt AZ ESZKÖZÖK KÖZÖTTI MAXIMÁLIS TÁVOLSÁG Alap rendszer videó kaputelefonnal és elosztóval Szegmens Voice kábel SYT1 (Ø 0,8mm) 1mm West Pen kábel D980 Vezeték típus 1mm szóló kábel Ø 0.6 mm csavart telefon vezetékborítás nélkül CAT5 / CAT6 A legtávolabbi videó kaputelefon 150m 130m 130m 100m 100m 60m C legtávolabbi videó kaputelefon - 50m - 30m 40m 15m D legtávolabbi videó kaputelefon 50m 50m 50m C1 C 0,5m 0,5m 0,5m 0,5m 0,5m 0,5m A - OP1 0m 10m (*) 0m 0m 10m 10m A - OP4 50m 50m (*) 50m 50m 50m 30m A - OP5 0m 10m (*) 0m 0m 10m 10m A - OP6 0m 10m (*) 0m 0m 10m 10m B - OP 0m 30m (*) 30m 30m 30m 10m - C3 0m 0m 0m 0m 10m 10m (*)SYT1 a kábel két pár vezetéket tartalmaz. Használja mindkettőt a 0m-es táv eléréséhez. Rendszer 8 videó kaputelefonig, elosztóval Szegmens Voice kábel SYT1 (Ø 0,8mm) 1mm West Pen kábel D980 Vezeték típus 1mm szóló kábel Ø 0.6 mm csavart telefon vezetékborítás nélkül CAT5 / CAT6 A - legtávolabbi videó kaputelefon 150m 100m 130m 100m 100m 60m C legtávolabbi videó kaputelefon - 40m m 15m D legtávolabbi videó kaputelefon 50m - 50m 30m - - C1 C 0,5m 0,5m 0,5m 0,5m 0,5m 0,5m A - OP1 0m 10m (*) 0m 0m 10m 10m A - OP4 50m 50m (*) 50m 50m 50m 30m A - OP5 0m 10m (*) 0m 0m 10m 10m A - OP6 0m 10m (*) 0m 0m 10m 10m B - OP 0m 30m (*) 30m 30m 30m 10m - C3 0m 0m 0m 0m 10m 10m (*)SYT1 a kábel két pár vezetéket tartalmaz. Használja mindkettőt a 0m-es táv eléréséhez. 6 DS17-081A

7 6. FIGYELMEZTETÉS TELEPÍTŐKNEK Figyelmesen olvassa el a megjegyzéseket ebben a használati utasításban. A használati utasítás fontos információkat tartalmaz a biztonságos beüzemelésről, használatról és karbantartásról. Az ebben a kitben található eszközöket csakis eredeti rendeltetésüknek megfelelően szabad használni. Minden más felhasználás nem megfelelő. A gyártót nem terheli felelősség a nem megfelelő, helytelen, vagy indokolatlan felhasználásból eredő károk miatt. Minden darab az érvényes sztenderdeknek megfelelően lett megtervezve. A rendszert csak az érvényes szabályozásoknak megfelelően szabad beépíteni. A rendszerben minden eszközt kizárólag az eredeti rendeltetésének megfelelően szabad használni. Vegye ki az alkatrészeket a csomagolásból, és győződjön meg róla, hogy sértetlenek. Tartsa távol a csomagolást (műanyag zacskók, polisztirol, stb.) gyerekektől. A csomagolás veszélyes lehet. A kaputelefon rendszert egy külön kismegszakítóval biztosítsa a kapcsolótáblán, a kapcsolatok között legalább 3 mm-t hagyva. Csatlakoztatás előtt ellenőrizze a helyes bekötést. Hagyja a szellőzőrostélyokat és hűtő nyílásokat szabadon. Kapcsolja le az eszközöket a hálózatról tisztítás vagy karbantartás előtt. Ne használjon sprés termékeket az eszköz tisztításához. Kapcsolja le az áramot a biztosítékról a kit-ben található termékek meghibásodása vagy üzemzavara esetén. Ne végezzen nem engedélyezett módosításokat az eszközökön. Kizárólag egy gyártó által felhatalmazott szervizközponttal lépjen kapcsolatba javítások érdekében. Biztosítsa a megfelelő szellőzést. Ne használjon hosszabbító vezetékeket. Ellenőriztesse és javíttassa az eszközt képesített szakemberekkel, ha az eszközbe idegen tárgyak vagy folyadékok kerülnek. Kizárólag a gyártó által biztosított pótalkatrészeket használjon a javításhoz. A telepítőknek meg kell győződniük arról, hogy a felhasználói információkat alkalmazzák a csatlakoztatott eszközökre. Ezen figyelmeztetések figyelmen kívül hagyása befolyásolhatja az eszközök biztonságosságát. Tartsa ezt a kézikönyvet a készülékkel minden alkalommal. A villám szimbólum egy egyenlő oldalú háromszögben veszélyes feszültség jelenlétét jelzi Sose nyissa ki az eszközöket, hacsak kifejezett utasítást nem talál erre ebben a kézikönyvben. A felkiáltó jel szimbólum egy egyenlő oldalú háromszögben kritikus biztonsági alkatrészeket jelöl. Mindig csak a gyártó által biztosított alkatrészeket használjon. 7. VIDEÓ KAPUTELEF TELEPÍTÉS Box 503 Box Ø 60 mm 1,50 m (*) 1,50 m (*) Rögzítse a fali konzolt egy 503-as doboz és a mellékelt csavarok, vagy egy Ø 60 as doboz és megfelelő csavarok segítségével. Programozza a konfigurációs dip-switch-eket. Csatlakoztassa a rendszer vezetékeit a sorkapocshoz DS17-081A 7

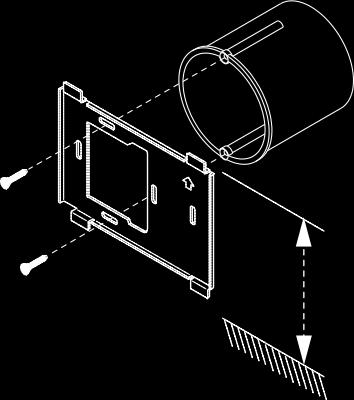

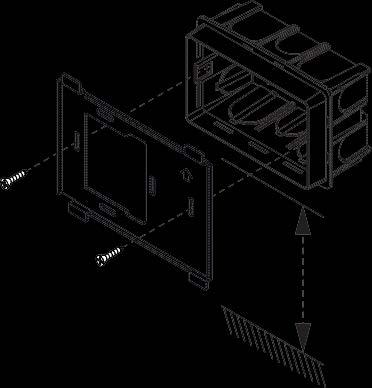

8 7.1. LEÍRÁS JP1 JP Érintőképernyős kijelző 6. Hangszórók. Mikrofon 7. Konfigurációs dip-switch-ek 3. Aktív némítás funkciót jelző piros LED 8. Sorkapcsok 4. Elküldött Yokis megerősítést jelző kék LED 9. Kábelvezető 5. /OFF gomb 10. Konfigurációs jumperek 7.. SORKAPOCS LEÍRÁS K, Z: Kimenet kiegészítő csengők csatlakoztatásához (OP) POW: Tápfeszültség bemenet helyi áramforrás egységből LINE IN: Busz vonal bemenet LINE OUT: Busz vonal kimenet K Z POW LINE IN LINE OUT 7.3 JUMPER KFIGURÁCIÓ (JP1 ÉS JP) A videó kaputelefon jumperrel rendelkezik: JP1: a Slave video kaputelefont látja el árammal a Busz vonalról, vagy a Ref. 17/-es helyi áramforrásról (lásd Sorkapocs blokk ábra rész); Áram Busz vonalról (alapértelmezett) Áram helyi áramforrásról JP1 JP: vonal lezárás kapcsolathoz. A vonallezárásnak aktívnak kell lennie az olyan video kaputelefonon, ami a vonal végén van kapcsolva és ahonnan nem indul új szakasz a LINE OUT sorkapocstól. Sorkapocs nincs bedugva Sorkapocs bedugva (alapértelmezett) JP 7.4 DIP-SWITCH KFIGURÁLÁSA Videó kaputelefon kód Állítsa be a megfelelő címet a dip switchek használatával minden beltéri egységen a Slave video kaputelefonok telepítéséhez. Videó kaputelefon típus Dip switch pozíció Videó kaputelefon típus Dip switch pozíció Master video kaputelefon Slave video kaputelefon Hívógomb hozzárendelése video kaputelefonhoz Slave 1 video kaputelefon Slave 3 video kaputelefon Video kaputelefon hozzárendelve az 1-es hívógombhoz Dip switch pozíció Video kaputelefon hozzárendelve a -es hívógombhoz Dip switch pozíció Hívógomb 1 Hívógomb 8 DS17-081A

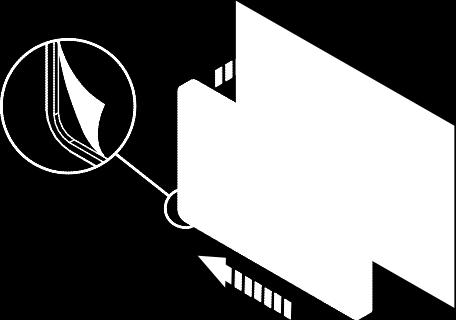

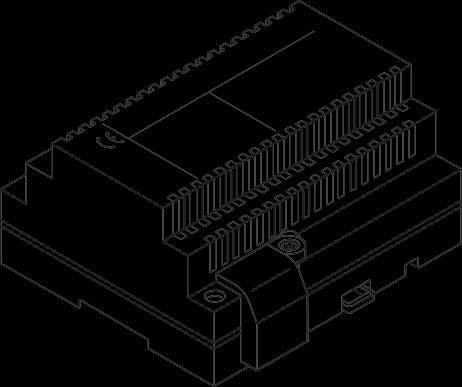

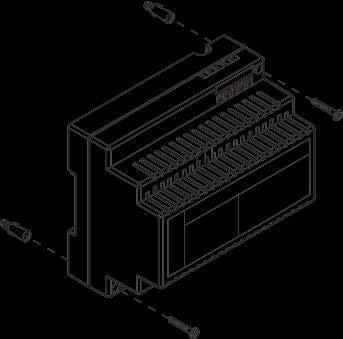

9 7.4.3 Rendszer típus Egy lakásos rendszer Dip switch állás Dip switch állás Két lakásos rendszer TELEPÍTÉS BEFEJEZÉSE Helyezze a video kaputelefont a konzolra, majd balra mozgatva illessze a helyére. Távolítsa el az átlátszó védőfóliát a video kaputelefon kijelző egységéről. 8. VIDEÓ RENDSZER TÁPEGYSÉG TELEPÍTÉSE A tápegységet az elektromos panelen vagy villanyszekrényben kell telepíteni. 1 Fali rögzítés. DIN sínen történő telepítés (6 db 18 mm-es modul,) Az elektromos induktor modult a készletben biztosított konzol segítségével falra, vagy egy DIN sínre (, 18 mm-es modul). Az elektromos induktor modult ugyanazon az elektromos panelen kell rögzíteni, mint a tápegységet VIDEÓ RENDSZER TÁPEGYSÉG BEKÖTÉSE GND +V GND +V PRIM Tápegység Vac A video kaputelefonokhoz A hívó állomásokhoz DS17-081A 9

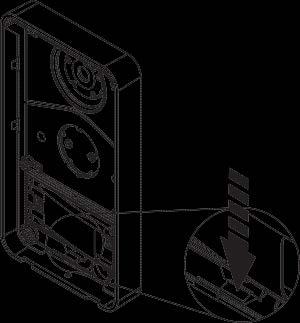

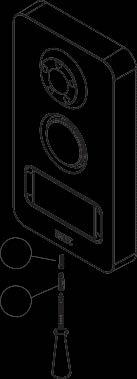

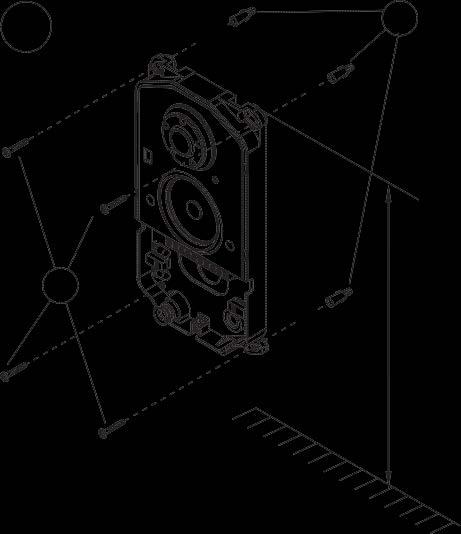

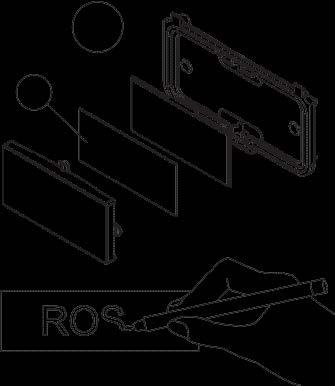

10 8.. SORKAPOCS LEÍRÁS Rendszer video tápegység Ref. 17/1 ] PRIM Hálózati tápfeszültség bemenet Vac GND +V } Tápfeszültség kimenet Elektromos induktor modul Ref. 17/11 GND 33V } ] LINE1 BUSZ vonal 1 ] LINE BUSZ vonal Tápfeszültség bemenet 9. HÍVÓ ÁLLOMÁS TELEPÍTÉSE Rögzítse a panelt a megjelölt magasságban, megbizonyosodva arról, hogy a hívó a kamera látómezejében van. Csatlakoztassa a vezetékeket a sorkapocshoz. Illessze rá a névkártyákat a levehető előlapra. Programozás. Állítsa be a hangerőt; Zárja be a fém fedelet a panelen. 0,33 m 0,33 m 36 0,43 m 0,43 m 1,0 m 1,0 m 46 Függőleges látómező Vízszintes látómező 1 A3 3 A 1,55 1,60m(*) A5 CLICK 10 DS17-081A

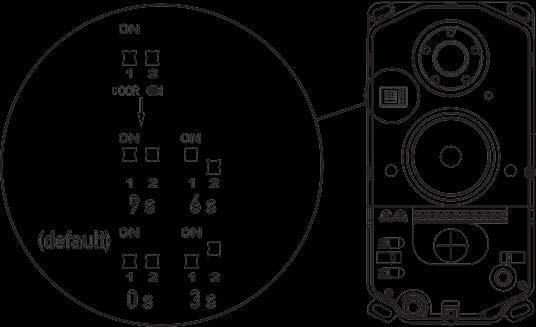

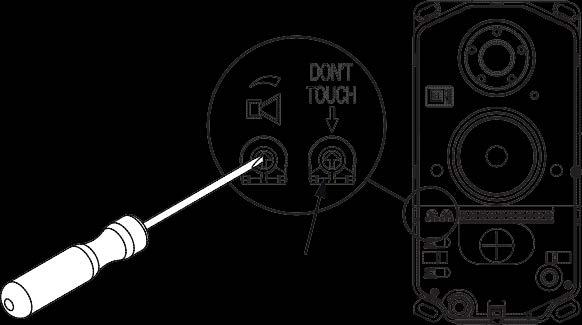

11 9.1. A SORKAPCSOK ÉS A JUMPEREK LEÍRÁSA RENDSZER TÍPUSKÉNT ] AP1 Előszobai gomb sorkapcsok a gyalogos kapu elektromos zárjához (OP4) ] AP Előszobai gomb sorkapcsok a garázsajtó zárjához (OP5) C Garázskapu nyitó potenciálmentes működtetése (OP6) maximális kapcsoló áram1 30 V NO L L BUSZ vonal SE } } } Gyalogos kapu elektromos zár működtetés (OP1) maximális kapcsoló áram1 Vac 15 VA SE1 JP1 Egy lakásos rendszer Két lakásos rendszer JP1 9.. GYALOGOS KAPU ELEKTROMOS ZÁR AKTIVÁLÁSI IDEJÉNEK BEÁLLÍTÁSA A gyalogos kapu elektromos zárjának aktiválási idejének beállítására a hívóállomásban található dip switch-ek használatával van lehetőség: 9.3. HANGSZÓRÓ HANGEREJÉNEK BEÁLLÍTÁSA A hangszóró úgy van gyárilag beállítva, hogy a legtöbb esetben ne igényeljen után állítást. Amennyiben mégis szükséges, egy csavarhúzó segítségével be lehet állítani a kívánt hangszóró hangerejét. Ne állítson a tekerő pozícióján 9.4. TELEPÍTÉS BEFEJEZÉSE A telepítés befejezéséhez zárja be a panelt a fém fedél segítségével és távolítsa el a védőfóliákat a következő rajzok szerint. A7 A4 DS17-081A 11

12 10. MŰSZAKI LEÍRÁS Rendszer erőforrás Tápegység: Vac Hz Áram: W max Másodlagos kimenet: A folyamatos (+0.6 A időszakos) Hőteljesítmény 1 üzemóra után:... Max 50 Wh (180 kj) Méretek (HxSzxM): (6 DIN modul) x 90 x 61 mm Elektromos induktor Méretek (HxSzxM): ( DIN modul) x 103 x 57 mm Videó kaputelefon Rendszer feszültség:... 34,5 V Maximális fogyasztás: ma Stand-by (alap konfiguráció): ma Működtetési áram:... max 15.6 W LCD:...7 háttérmegvilágított Felbontás: H x 34V pixel Látószög Bekapcsolási késleltetés... mp Max Továbbító:... elektret mikrofon Fogadó :... 45Ω hangszóró Rádió hatótáv: beltérben 100 m² -es lakásokban a fő falak vagy plafon merőleges keresztezésével; 50 m szabadban. Mindkét esetben a hatótáv csökkenhet fémes tárgyak jelenléte, vagy falak és határoló elemek Rádió átvitel: Az átviteli LED csak akkor villan fel, ha a rádió átvitel sikeres volt. Egy közbülső fogadó közbeiktatása megoldja az elégtelen hatótávból adódó problémát. Tekintse meg a Yokis adóegység használati utasítását további információkért. Rádió frekvencia:...4 GHz Működési hőmérséklet tartomány: C Max. páratartalom:...90% UR Méretek (l x h x p)... 5 x 135 x 35 mm Hívó állomás Maximum fogyasztás: ma Stand-by (alap konfiguráció): ma Teljesítmény:... max 10.4 W Méretek (HxSzxM): x 180 x 5 mm Névkártya méretek: x 5 mm Névkártya és gomb fények:...fehér LEDek Védelmi szint:...ip44 a CEI 701-nek megfelelően Működési hőmérséklet tartomány: C Max. páratartalom:... 90% UR Max. C-NO kapcsolat kapacitás V Max. SE1-SE kapcsolat kapacitás:... 1 Vac Max 15 VA 11. ÚTMUTATÓ A SZIMBOLUMOKHOZ Szimbólum Leírás Közvetlen bemeneti feszültség Videó kaputelefon rendszer védjegy Dupla szigeteléssel ellátott tápegység VESZÉLY Veszélyes feszültség jelenléte VESZÉLY Biztonság-kritikus alkatrészek jelenléte 1. NYILATKOZAT AZ 1995/5/EC IRÁNYELVNEK VALÓ MEGFELELÉSRŐL Ezennel az Urmet S.p.A. kijelenti, hogy ezek az EGY- ÉS KÉT LAKÁSOS SZÍNES KIHANGOSÍTÓS VIDEÓ KAPUTELEF KITEK EGY-ÉS (Ref. 17/85 és 17/86) megfelelnek az 1995/5/EC Irányelv alapvető követelményeinek és rendelkezéseinek Ez a megfelelőségi nyilatkozat elérhető a oldalon, vagy igényelhető az Urmet Vevőszolgálattól. 1 DS17-081A

13 13. KAPCSOLÁSI ÁBRA 13.1 AZ EGY LAKÁSOS REF.17/85 KIT KAPCSOLÁSI ÁBRÁJA 3 PÁRHUZAMOSAN BEKÖTÖTT VIDEÓKAPUTELEFNAL 17/87 N /No/n /N /No/Nr SV / ESCLAVE / ESCLAVE 17/87 N /No/n /N /No/Nr 1 / ESCLAVE Kit 17/85 / MAITRE a (#) TC LINEA ~ LINE ~ LIGNE ~ LINEA ~ LEITUNG ~ LIJN ~ (#) Csak a Francia piac számára elérhető DS17-081A 13

14 13. A KÉTLAKÁSOS REF.17/86 KIT KAPCSOLÁSI ÁBRÁJA 3, MINDEGYIK FELHASZNÁLÓ SZÁMÁRA PÁRHUZAMOSAN BEKÖTÖTT VIDEÓKAPUTELEFNAL SV / ESCLAVE / ESCLAVE / ESCLAVE / ESCLAVE / ESCLAVE / ESCLAVE / MAITRE / MAITRE a (#) a (#) TC LINEA ~ LINE ~ LIGNE ~ LINEA ~ LEITUNG ~ LIJN ~ Kit 17/86 (#)Csak a Francia piac számára elérhető 14 DS17-081A

15 Példa a hívásismételő réz csengő bekötésére a kitben SV LINEA ~ LINE ~ LIGNE ~ LINEA ~ LEITUNG ~ LIJN ~ Példa két egyszerre nyíló elektromos zár kapcsolására a kitben SV TC LINEA ~ LINE ~ LIGNE ~ LINEA ~ LEITUNG ~ LIJN ~ DS17-081A 15

16 Maximum távolság az eszközök között Szegmens Összeköttetés Vezeték típus Szóló vezeték Ø 0,6 mm csavart telefon vezeték borítás nélkül SYT1 (Ø 0,8 mm) 0,5 mm 0,75 mm 1 mm 1,5 mm B-OP11 30 m 30 m 30 m 30 m 30 m 30 m OP11-OP1 50 m 75 m 100 m 100 m 5 m 50 m OP11-OP13 0,5 m 0,5 m 0,5 m 0,5 m 0,5 m 0,5 m A-OP11 30 m 30 m 60 m 30 m 30 m 30 m (*) OP11-OP1 0 m 30 m 40 m 60 m 10 m 0 m OP11-OP14 0,5 m 0,5 m 0,5 m 0,5 m 0,5 m 0,5 m (*) SYT1 a kábel két pár vezetéket tartalmaz. Használja mindkettőt a 60 m-es táv eléréséhez ÚTMUTATÓ AZ ÁBRÁKHOZ A Mikra panel B CXModo Master video kaputelefon Rendszer video tápegység C1 Elektromos induktor C «Slave» video kaputelefon tápegység C3 Video elosztó Ref. 17/55 D Vac line Ligne E Elektromos zár 1V Max 15VA OP1 Kiegészítő csengő Ref. 9854/43 OP 16 DS17-081A

17 DS17-081A 17 Csak a Francia piac számára elérhető OPa Kiegészítő csengő a Slave video kaputelefonoknál Ref. 17/87 Előszobai gomb a gyalogos kapu elektromos zárhoz OP4 Előszobai gomb a garázskapu zár működtetéséhez OP5 Garázskapu aktiváló eszköz (max kapcsolási áram 30V) OP6 Relé box Ref. 788/5 OP11 Réz csengő Ref. 841/ OP1 Transzformátor Ref. 9000/30 OP13 Transzformátor 30VA OP MEGJEGYZÉS AZ ÁBRÁKHOZ VX.008 (Rev. A) Csatlakoztassa az eszközöket egy szűrőhöz és biztosítékhoz. G 30 Vca Sch./Ref.138/85 A Sch./Ref.133/86 B E L L 1 1 C N IN OUT N D A) Védelem H Védelem B) C) (Nulla) ) D) Földelés E) (Step) F) Utility Szűrő Szűrő ~ L N Szűrő ~ ~ F ~ G) Hálózat 30V~ H) Vonal~ DS A LBT 0133 URMET S.p.A TORINO (ITALY) VIA BOLOGNA 188/C Telef (RIC. AUT.) Fax Area tecnica servizio clienti info@urmet.com Made in P.R.C. Manufactured by Urmet Electronics Limited (an Urmet group company) - Made in P.R.C.
