VÁGÓKORONGOK SAROKKÖSZÖRŰKHÖZ

Átírás

1 VÁGÓKORONGOK SAROKKÖSZÖRŰKHÖZ Premium szupervékony vágókorongok Standard szupervékony vágókorongok Basic szupervékony vágókorongok Premium vágókorongok 26 PREMIUM vágókorongok 28 Standard vágókorongok 29 Basic vágókorongok 31

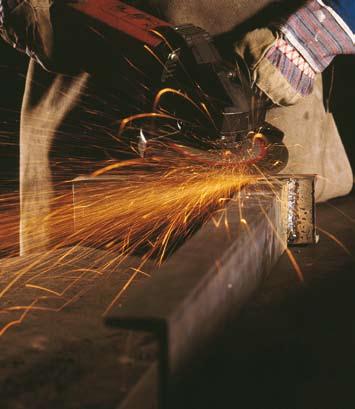

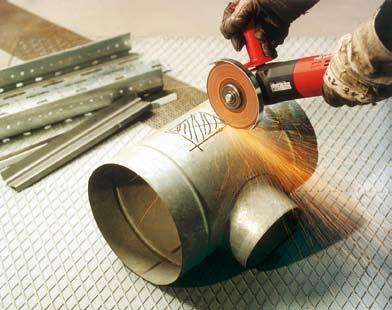

2 18 41 / 42 DARABOLÓTÁRCSÁK ALKALMAZÁSI TERÜLETEK Az alábbi anyagok darabolása: lemezek, rudak, profilok és csövek Különösen alkalmas kis keresztmetszetekhez és vékony lemezekhez VÁSÁRLÓI CÉLCSOPORTOK Acélberendezések és acélszerkezetek gyártása, terotechnológia és hajóépítés; magasépítés; járműjavító műhelyek; fűtés-, vízszerelés- szaniter- és klímatechnika. A termék FELÉPÍTÉS A TYROLIT kifejlesztette az 1,0 mm-es vágókorongot. Csak speciális gyártástechnológiával, csúcsminőségű nyersanyagokkal, különleges üvegszövet erősítéssel vált lehetővé ilyen vékony vágókorongot gyártani. Műgyanta kötőanyag Szálerősítés A = normál korund (alumíniumoxid) vágókorongok eredeti szélességének összehasonlítása: Szupervékony 0,75 1,0 1,6 1,9 2,5 3,0 RENDELÉSI ADATOK (alakok, méretek) Alak D [mm] T [mm] H [mm] 41F 115 1,0 vagy 1,6 22, ,0 vagy 1,6 22, ,6 22, ,6 22, ,9 22,23 Alak: D [mm] T [mm] H [mm] 42F 115 0,75, 1,0 (1,6) 22, ,75, 1,0 (1,6) 22,23 KÖVETELMÉNYEK A felhasználó nagyobb erőkifejtés nélkül akarja darabolási munkáját elvégezni, pontos méretre akar vágni viszonylag rövid idő alatt.

3 Minőség Rövid darabolási idők Tiszta vágási felületek (kevés sorja, kevesebb finiselés és kisebb sérülésveszély) Különféle anyagokhoz alkalmas Méretpontos vágás Nem fárasztó munka 19 Alkalmazási tippek Nagy nyomóerő nélküli darabolási munka (a gép súlya általában elégséges nyomóerőt ad) Könnyű lengőmozgás kifejtése Többrétegű anyagok ( drótkötelek, acélsodronyok, kábelek, stb. ) problémamentes vágása nem-vas fémek esetén is. ANYAGOK, MUNKADARABOK Acél/acélöntvény Rozsdamentes acél Acél/rozsdamentes acél Nem-vas fémek Kőzet, beton CSISZOLóGÉP Egykezes sarokcsiszoló: Ø 100, 115, 125 mm; W Kétkezes sarokcsiszoló: Ø 150, 180, 230 mm; 2500 W-ig Környezetvédelem, munkaegészségügy, kényelem Nem fárasztó a munka (egykezes fejfeletti műveletek is elvégezhetők szerelés közben) Kevesebb vágási hulladék és por keletkezik Kisebb a gép terhelése, ezért nagyobb az élettartama A specifikációk Fe, S, és Cl tartalma 0,1% Biztonságtechnikai tájékoztató Vs = 80 m/s maximális üzemi sebesség Nagy törésbiztonság! VBR = 180 m/s (a követelmény d 150 m/s) Vezeti a darabolótárcsát a vágási hézagban, ezért az egyenes marad, nem hajlik el, és nem keletkezik oldalirányú igénybevétel Nem használható köszörüléshez, csak vágásra Összefoglalás A vágókorongok kiváló termékek, amit univerzális alkalmazhatóságuk, kiváló forgácsoló képességük, a tiszta vágási felület és a nagy törési biztonság bizonyít.

4 Alkalmazási táblázat: darabolótárcsák 20 Premium ANYAG TA60P-BFXA A60R-BFXA A46R-BFXA A30R-BFXA A60S-BFXA A46S-BFXA A30S-BFXA A60Q-BFXA A46Q-BFXA A30Q-BFXA A46P4BF59A2 A30P4BF59A2 ZA30R-BFXA ZA30P-BFXA C46S-BFXA Acélanyagok Rozsdamentes acél Alumínium Sárgaréz/bronz Öntvények Műanyagok Kőzetek Standard ANYAG A60-BF INOX A46-BF INOX A30-BF INOX A30-BF C30-BF Acélanyagok Rozsdamentes acél Alumínium Sárgaréz/bronz Öntvények Műanyagok Kőzetek Basic ANYAG A60-BF INOX A46-BF A30-BF C30-BF Acélanyagok Rozsdamentes acél Alumínium Sárgaréz/bronz Öntvények Műanyagok Kőzetek Rendkívül alkalmas Alkalmas Korlátozott alkalmazhatóság Nem alkalmas Hosszú élettartam maximális vágási tulajdonságok mellett Hosszú élettartam és jó vágási tulajdonságok Ha kizárólag ezeken az anyagokon használja, csökkent élettartamra vagy csökkent vágási tulajdonságokra (túlmelegedésre) számíthat Ha ezekhez az anyagokhoz használja, az rendkívül erős rétegkopáshoz vagy éltompuláshoz, illetve rétegtúlhevüléshez vezet

5 Premium szupervékony vágókorongok 21 A vágótárcsák előnyei különösen vékony lemezek és vékonyfalú profilok vágásakor mutatkoznak meg, mind innovációs, mind gazdaságossági téren. Ezeket elsősorban a kiemelkedő teljesítmény, a tárcsa élettartama, a tiszta vágási felület, a minimális sorjaképződés és a munkadarab csak kismértékű felmelegedése jellemzi. Egy alaposan átgondolt színdinamikai tájékoztató rendszer segíti Önt, hogy a megmunkálandó anyaghoz vagy az alkalmazási területhez mindenkor megtalálja a megfelelő terméket. PREMIUM 42BN BN 100x1,2x22,2 A46Q-BFXA * 25 Ezekkel a nagy teljesítményű, BN 100x1,2x22,2 A46R-BFXA * 25 kiválóan vágó tárcsákkal jól megmunkálható az acél és a rozsdamentes acél (INOX). vs = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Rövid vágási idők Minimális vágási hulladék Tiszta vágási felületek Nagy termékbiztonság Valamennyi INOX-hoz (rozsdamentes acélhoz) alkalmas szerszám, alkalmas ALU-hoz (alumíniumhoz) is bizonyos feltételek esetén

6 22 PREMIUM x1x22,2 A60S-BFXA 25 Nagy teljesítményű vágótárcsák x1,6x22,2 A46S-BFXA 25 elsősorban acél gyors, kényelmes megmunkálásához x1x22,2 A60S-BFXA x1,6x22,2 A46S-BFXA x1,6x22,2 A46S-BFXA x1,9x22,2 A46S-BFXA x1x22,2 A60Q-BFXA * 25 Ezekkel a nagy teljesítményű, x1,6x22,2 A46Q-BFXA * 25 kiválóan vágó tárcsákkal jól megmunkálható az acél és a rozsdamentes acél (INOX) x1x22,2 A60Q-BFXA * x1,6x22,2 A46Q-BFXA * x1,6x22,2 A46Q-BFXA * x1,6x22,2 A46Q-BFXA * x1,9x22,2 A46Q-BFXA * x1x22,2 A60R-BFXA * 25 Korrózió- és saválló acé-lokból x1,6x22,2 A46R-BFXA * 25 készült vékony- falú fémlemezek, profi-lok, csövek és rudak(kis x1x22,2 A60R-BFXA * 25 keresztmetszetű) vágására alkalmas x1,6x22,2 A46R-BFXA * x1,6x22,2 A46P4BF59A2 * 25 Nagy teljesítményű vágótárcsák, elsősorban nem-vas fémekhez (pl. alumínium, titán, vörös-réz, sárgaréz, bronz vagy újezüst) x1x22,2 C46S-BFXA 25 Nagy teljesítményű vágótárcsák, x1x22,2 C46S-BFXA 25 elsősorban kőzetek és alumínium gyors, kényelmes megmunkálásához x1,6x22,2 C46S-BFXA x1x22,2 TA60P-BFXA * 25 Korrózió- és saválló acélokból x1x22,2 TA60P-BFXA * 25 készült vékonyfalú fémlemezek, profilok, csövek és rudak (kis keresztmetszetű) vágására alkalmas. vs = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Rövid vágási idők Minimális vágási hulladék Tiszta vágási felületek Nagy termékbiztonság Valamennyi INOX-hoz (rozsdamentes acélhoz) alkalmas szerszám, alkalmas ALU-hoz (alumíniumhoz) is bizonyos feltételek esetén

7 23 PREMIUM x1x22,2 A60Q-BFXA * 25 Ezekkel a nagy teljesítményű, x1x22,2 A60Q-BFXA * 25 nagy vágási sebességű tárcsákkal jól megmunkálható az acél és a rozsdamentes acél (INOX) x0,75x22,2 A60R-BFXA * 25 Korrózió- és saválló acélokból x0,75x22,2 A60R-BFXA * 25 készült vékony falú fémlemezek, profilok, csövek és rudak (kis keresztmetszetű) vágására alkalmas. vs = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Rövid vágási idők Minimális vágási hulladék Tiszta vágási felületek Nagy termékbiztonság Valamennyi INOX-hoz (rozsdamentes acélhoz) alkalmas szerszám, alkalmas ALU-hoz (alumíniumhoz) is bizonyos feltételek esetén

8 Standard szupervékony vágókorongok 24 A legrövidebb vágásidők, kényelmes és kevés sorjával járó vágás a hosszú élettartamú tárcsával ezzel tűnnek ki szupervékony vágótárcsáink. Univerzális szerszámok szerkezeti acélhoz, rozsdamentes acélhoz (INOX) vagy öntvényekhez. STANDARD x1x22,23 A60-BFINOX * 25 Berendezések,tartályok, konténerek, járművek és hajók x1,6x22,23 A46-BFINOX * 25 gyártásánál felhasznált vékonyfalú, rozsdamentes és saválló x1x22,23 A60-BFINOX * x1,6x22,23 A46-BFINOX * 25 acélból készült fémlemezek, profilok, csövek és rudak vágására x1,6x22,23 A46-BFINOX * 25 alkalmas x1,9x22,23 A46-BFINOX * 25 vs = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Rövid vágási idők Minimális vágási hulladék Tiszta vágási felületek Nagy termékbiztonság Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1% Valamennyi INOX-hoz (rozsdamentes acélhoz) alkalmas szerszám, alkalmas ALU-hoz (alumíniumhoz) is bizonyos feltételek esetén

9 Basic szupervékony vágókorongok 25 A család szupervékony vágótárcsáit megkülönbözteti univerzális alkalmazhatóságuk, jó élettartamuk és vágási tulajdonságaik. Valamennyi specifikáció alkalmas mind rozsdamentes, mind szerkezeti acélokhoz, valamint öntvények egyszerűbb vágási munkáihoz. BASIC x1x22,23 A60-BFINOX * 25 Berendezések,tartályok, konténerek, járművek és hajók x1x22,23 A60-BFINOX * 25 gyártásánál felhasznált vékonyfalú, rozsdamentes és saválló acélból készült fémlemezek, profilok, csövek és rudak vágására alkalmas x1,6x22,23 A46-BF * x1,6x22,23 A46-BF * 25 = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Rövid vágási idők Minimális vágási hulladék Tiszta vágási felületek Nagy termékbiztonság Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1% Valamennyi INOX-hoz (rozsdamentes acélhoz) alkalmas szerszám, alkalmas ALUhoz (alumíniumhoz) is bizonyos feltételek esetén

10 Premium vágókorongok 26 A szabványos szélességű vágókorongok nemcsak a leggazdaságosabb megoldást jelentik az Ön számára, hanem a legmagasabb szintű biztonságot is a leghosszabb élettartam és stabilitás mellett. Acélból és rozsdamentes acélból, továbbá öntvényből készült szilárd anyagok, csövek, profilok és vékonyfalú munkadarabok vágásához. PREMIUM x2,5x22,23 A30Q-BFXA * 25 Ezekkel a nagy teljesítményű, jól x2,5x22,23 A30Q-BFXA * 25 vágó tárcsákkal jól megmunkálható az acél és a rozsdamentes x3x22,23 A30Q-BFXA * 25 acél (INOX) x3x22,23 A30Q-BFXA * x3x22,23 A30Q-BFXA * x3,5x22,23 A30Q-BFXA * x2,5x22,23 A30S-BFXA 25 Nagy teljesítményű vágótárcsák x2,5x22,23 A30S-BFXA 25 elsősorban acél gyors, kényelmes megmunkálásához x3x22,23 A30S-BFXA x3x22,23 A30S-BFXA x2x22,23 A30R-BFXA * 25 Különösen rozsda- és saválló acélok esetén; hosszú élettartamot és x2,5x22,23 A30R-BFXA * 25 stabilitást biztosítanak x2x22,23 A30R-BFXA * x2,5x22,23 A30R-BFXA * x3x22,23 A30R-BFXA * x2x22,23 A30R-BFXA * x3x22,23 A30R-BFXA * x2,5x22,23 A30R-BFXA * x2,5x22,23 A30R-BFXA * x2,5x22,23 A30P4BF59A2 * 25 Nagy teljesítményű vágótárcsák x2,5x22,23 A30P4BF59A2 * 25 elsősorban nem-vas fémekhez (NF-fémekhez) (pl. aluminium, x3x22,23 A30P4BF59A2 * 25 titán, vörösréz, sárgaréz, bronz x3x22,23 A30P4BF59A2 * 25 vagy újezüst). = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás Nagy termékbiztonság A 42 alakon a szorítóanya süllyesztett, ezáltal nem akadályozza a munkát

11 27 PREMIUM x2,5x22,23 A30Q-BFXA * 25 Ezekkel a nagy teljesítményű, jó x2,5x22,23 A30Q-BFXA * 25 vágó képességű tárcsákkal jól megmunkálható az acél és a rozsdamentes acél (INOX) x2,5x22,23 A30Q-BFXA * x2,5x22,23 A30Q-BFXA * x3x22,23 A30Q-BFXA * x2,5x22,23 A30Q-BFXA * x3x22,23 A30Q-BFXA * x2x22,23 A30S-BFXA 25 Nagy teljesítményű vágótárcsák x2x22,23 A30S-BFXA 25 elsősorban acél gyors, kényelmes megmunkálásához x2x22,23 A30S-BFXA x2x22,23 A30S-BFXA x2,5x22,23 A30S-BFXA x2x22,23 A30S-BFXA x2,5x22,23 A30S-BFXA x2x22,23 A30R-BFXA * 25 Különösen rozsda- és saválló acélok esetén; hosszú élettartamot és x2,5x22,23 A30R-BFXA * 25 stabilitást biztosítanak x2x22,23 A30R-BFXA * x2,5x22,23 A30R-BFXA * x3x22,23 A30R-BFXA * x2x22,23 A30R-BFXA * x2x22,23 A30R-BFXA * x2,5x22,23 A30R-BFXA * x2x22,23 A30R-BFXA * x2,5x22,23 A30R-BFXA * x3x22,23 A30R-BFXA * x2,5x22,23 A30P4BF59A2 * 25 Nagy teljesítményű vágótárcsák x2,5x22,23 A30P4BF59A2 * 25 elsősorban nem-vas fémekhez (NF-fémekhez) (pl. aluminium, x2,5x22,23 A30P4BF59A2 * 25 titán, vörösréz, sárgaréz, bronz x2,5x22,23 A30P4BF59A2 * 25 vagy újezüst). = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás Nagy termékbiztonság A 42 alakon a szorítóanya süllyesztett, ezáltal nem akadályozza a munkát

12 PREMIUM vágókorongok 28 Forradalmi fémleválasztás rendkívül hosszú szerszám-élettartammal kombinálva! Az igen jó futási tulajdonságok kis vibrációval járó megmunkálást tesznek lehetővé. Innovatív megmunkálástechnológia, új tárcsaszerkezet és kiváló minőségű cirkon-korund csiszolóanyaggal kombinált új kötési rendszer, amely példa nélküli tárcsaélettartamot és anyagleválasztási teljesítményt tesz lehetővé. PREMIUM EXTRA x2,5x22,23 ZA30R-BFXA 25 Nagy teljesítményű szerszámok x3,5x22,23 ZA30R-BFXA 25 különféle öntött munkadarabok vágásához x3,5x22,23 ZA30P-BFXA * x3,5x22,23 ZA30R-BFXA 25 = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás Nagy termékbiztonság A szorítóanya süllyesztett, ezáltal nem akadályozza a munkát

13 Standard vágókorongok 29 Univerzális szerszámok minden teljesítményfokozatú sarokköszörűhöz Kitűnő teljesítmény és szerszám-élettartam szilárd anyagok vágásánál. Az vágókorong-sorozat jellemzője a nagy vágási sebesség, a könnyen vágó szerszámok, és az anyagok legszélesebb köréhez való felhasználhatóság. STANDARD x2,5x22,23 A30-BF 25 Univerzális vágókoron-gok a x2,5x22,23 A30-BF 25 legkülönbözőbb keresztmetszetű (ki-zárólag acél) anyagokhoz x2,5x22,23 A30-BF x3x22,23 A30-BF x3x22,23 A30-BF x2x22,23 A30-BFINOX * 25 Univerzális vágókorongok rozsdamentes x2,5x22,23 A30-BFINOX * 25 és saválló acélokhoz x2x22,23 A30-BFINOX * x2,5x22,23 A30-BFINOX * x2x22,23 A30-BFINOX * x2,5x22,23 A30-BFINOX * x2,5x22,23 C30-BF 25 Univerzális vágókorongok kő és x2,5x22,23 C30-BF 25 beton vágásához; a legnagyobb oldalirányú stabilitást mutatják x3x22,23 C30-BF 25 nehéz működési feltételek esetén x3x22,23 C30-BF 25 is. = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás Nagy termékbiztonság A 42 alakon a szorítóanya süllyesztett, ezáltal nem akadályozza a munkát

14 30 STANDARD x2,5x22,23 A30-BF 25 Univerzális vágókorongok a x3x22,23 A30-BF 25 legkülönbözőbb keresztmetszetű (kizárólag acél) anyagokhoz x2,5x22,23 A30-BF x3x22,23 A30-BF x3x22,23 A30-BF x3x22,23 A30-BF x2x22,23 A30-BFINOX * 25 Univerzális vágókorongok rozsdamentes x2x22,23 A30-BFINOX * 25 és saválló acélokhoz x2,5x22,23 A30-BFINOX * x2,5x22,23 A30-BFINOX * x2,5x22,23 C30-BF 25 Univerzális vágókorongok kő és x2,5x22,23 C30-BF 25 beton vágásához; a legnagyobb oldalirányú stabilitást mutatják x3x22,23 C30-BF 25 nehéz működési feltételek esetén x3x22,23 C30-BF 25 is. = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás Nagy termékbiztonság A 42 alakon a szorítóanya süllyesztett, ezáltal nem akadályozza a munkát

15 Basic vágókorongok 31 Mindenféle alkalmazási területre és anyaghoz, öntvényekhez és kőanyagokhoz is. A családba tartozó szabványos szélességű vágókorongok jellemzője a könnyű kezelhetőség, a gyors munka és a nagy anyagleválasztási teljesítmény, amely jó szerszám-élettartammal párosul. BASIC x2,5x22,23 A30-BF * 25 Valamennyi acéltípushoz használható vágótárcsák (beleértve a x2,5x22,23 A30-BF * 25 rozsdamentes acélt és az öntvényeket is) x2,5x22,23 A30-BF * x3x22,23 A30-BF * x3x22,23 A30-BF * x2,5x22,23 C30-BF 25 Kő és beton vágásához x2,5x22,23 C30-BF x2,5x22,23 C30-BF x3x22,23 C30-BF x3x22,23 C30-BF 25 = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés A 42 alakon a szorítóanya süllyesztett, ezáltal nem akadályozza a munkát Igen könnyű vágás

16 32 BASIC x2,5x22,23 A30-BF * 25 Valamennyi acéltípushoz használható vágótárcsák (beleértve a x2,5x22,23 A30-BF * 25 rozsdamentes acélt és az öntvényeket is) x3x22,23 A30-BF * x3x22,23 A30-BF * x2,5x22,23 C30-BF 25 Kő és beton vágásához x2,5x22,23 C30-BF x3x22,23 C30-BF x3x22,23 C30-BF 25 = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés A 42 alakon a szorítóanya süllyesztett, ezáltal nem akadályozza a munkát Igen könnyű vágás

17 TISZTÍTÓKORONGOK SAROKKÖSZÖRŰKHÖZ Premium tisztítókorongok 37 PREMIUM EASY CUT tisztítókorongok 39 Standard tisztítókorongok 41 Basic, Basic FAST CUT, Basic TOUCH tisztítókorongok 42

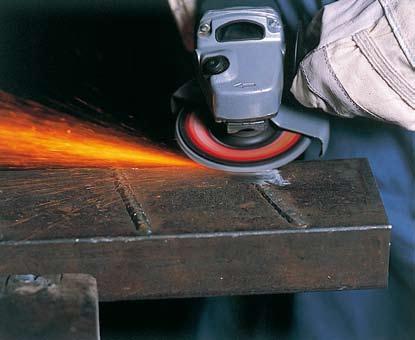

18 34 27 Durva TISZTÍTÓKORONGOK ALKALMAZÁSI TERÜLETEK Hegesztési varratok leköszörülése, például öntött munkadarabok tisztítása. Nagy, nehéz géprészek köszörülése hordozható sarokcsiszolókkal. VÁSÁRLÓI CÉLCSOPORTOK Acélszerkezeti gyártás (kazángyártás, ipari, üzemi, vízi közlekedési és hídszerkezetek) Távvezeték-építés, darugyártás, tartályok, állványzatok és tetőszerkezetek Berendezések és gépgyártás, öntödék A termék FELÉPÍTÉS A durva csiszolókorongok teljesítőképességét a nyersanyagok minősége (csiszoló-, kötőanyagok, üvegszálból készült szövet az erősítéshez) és az erősítés elrendezése határozzák meg. A hosszú élettartamot a szabadalmazott csiszolókorong-szerkezet, amely tartalmaz egy durvaszemcsés réteget (= nagy anyagleválasztási teljesítményt biztosító köszörűréteg) és egy finomszemcsés réteget (= támasztóréteg, amelybe az üvegszövetet optimálisan ágyazták be), valamint a különleges korundok használata biztosítja. Üvegszálból készült szöveterősítés A = normál korund ZA = cirkónkorund C = szilíciumkarbid RENDELÉSI ADATOK (alakok, méretek) Alak D [mm] U [mm] H [mm] 27E 100 4, 6 16, , 6, 7 22, , 6, 7 22, , 7 22, , 7, 8, 10 22, , 7, 8 22,23 Szemcseméret: 30 A specifikációk közti különbség elsősorban a megmunkálandó anyag (megmunkálandó, munkadarab) szerint alakull KÖVETELMÉNYEK A durva csiszolókorongoktól maximális gazdaságosságot követelnek meg (idő alatt teljesített lemunkálási mutatót és a folyamat összköltségének csökkentését), és alkalmasaknak kell lenniük különleges anyagok megmunkálására is, például nem-vas fémek vagy öntöttvas.

19 Minőség A LONG LIFE típusok élettartama más, a kereskedelemben beszerezhető egyéb durva csiszolókorongokéhoz hasonlítva jelentősen hosszabb Magas anyagleválasztási teljesítmény-értékek A hosszú élettartam révén csökken a költség Az ALU típusú korong a használatban nem tömődik el (nem veszti el az élét) 35 Alkalmazási tippek Használjon nagy teljesítményű LONG LIFE csiszolókorongot, ha a sarokcsiszolás vagy a varratlemunkálás gazdaságosságát nagy teljesítményű sarokcsiszolókkal (> 2 kw) kívánja maximálisra növelni A 2-az-1-ben típus nagy lemunkálási teljesítményt nyújt Rozsda- és saválló acélokhoz INOX-hoz Nehezen megmunkálható anyagokhoz, így sárgarézhez, vörösrézhez, bronzhoz, használja az ALU típust ANYAGOK, MUNKADARABOK Acél/acélöntvény Nem-vas fémek Acél/rozsdamentes acél Öntöttvas Rozsdamentes acél Kőzet, beton Öntött vas, acél, rozsdamentes acél Szerszámgép Egykezes sarokcsiszoló: Ø 100, 115,1 25 mm; W Kétkezes sarokcsiszoló: Ø 150, 180, 230 mm; 2500 W-ig Pneumatikus (sűrített levegős) csiszológép Környezetvédelem, munkaegészségügy, kényelem Kőcserénél minimális állásidő Alacsony hulladékképződés, ezért csökkennek az ártalmatlanítási költségek A termékek Fe, S, Cl tartalma I 0,1% Biztonságtechnikai tájékoztató Vs = 80m/s maximális üzemi sebesség A durva tisztítókorongok optimálisan használhatók ha a köszörülésnél a megmunkálási szög Maximális termékbiztonság a különleges gyártástechnológiának és a szabadalmazott korongszerkezetnek köszönhetően Összefoglalás A TYROLIT durva tisztítókorongokat a megmunkálható anyagok széles spektruma, valamint a vevői környezetvédelmi és gazdaságossági elvárások teljesítése teszi egyedülállóvá.

20 36 Alkalmazási táblázat: durva köszörűkorongok (tisztítókorongok) Premium ANYAG Acélanyagok Rozsdamentes acél Alumínium Sárgaréz/bronz Öntvények Műanyagok Kőzetek A30R-BFX A30S-BFX A30Q-BFX A36N-BFX ZA24N-BFX ZA24P-BFX ZZA24R-BFX Standard ANYAG Acélanyagok Rozsdamentes acél Alumínium Sárgaréz/bronz Öntvények Műanyagok Kőzetek A30-BF INOX A24-BF C30-BF Basic ANYAG A30-BF Acélanyagok Rozsdamentes acél Alumínium Sárgaréz/bronz Öntvények Műanyagok Kőzetek WA46-BF C30-BF Rendkívül alkalmas Alkalmas Korlátozott alkalmazhatóság Nem alkalmas Hosszú élettartam maximális vágási tulajdonságok mellett Hosszú élettartam és jó vágási tulajdonságok Ha kizárólag ezeken az anyagokon használja, csökkent élettartamra vagy csökkent vágási tulajdonságokra (túlmelegedésre) számíthat Ha ezekhez az anyagokhoz használja, az rendkívül erős rétegkopáshoz vagy éltompuláshoz, illetve rétegtúlhevüléshez vezet

21 Premium Durva köszörűkorongok 37 Annak érdekében, hogy a munkát rezgésektől és egészségügyi ártalmaktól mentesen végezhesse, minden egyes TYROLIT durva csiszolókorongot az EN12413 előírásai szerint gyártanak és vizsgálnak meg. Az alaposan kimunkált színdinamikai rendszer lehetővé teszi, hogy vevőink a durva csiszolókorongok kiválasztásánál is mindig megtalálják a megmunkálandó anyaghoz legalkalmasabb terméket. A sorozat megfelel a modern költséghatékony munka elvárásainak, nagy anyagleválasztási teljesítményt és átlagon felüli szerszámélettartamot bíztosít. PREMIUM 27BN BN 100x4x22,23 A30Q-BFX * 10 Ezekkel anagy teljesítményű, kitűnő forgácsoló képességű durva köszörűkorongokkal jól megmunkálható az acél és a rozsdamentes acél. (INOX) Bajonettzáras felfogás. PREMIUM x4x22,23 A30S-BFX 10 Nagy teljesítményű durva x7x22,23 A30S-BFX 10 köszörűkorongok nem-vas fémekhez, az anyag nem kenődik fel a x4x22,23 A30S-BFX 10 korongra és a korong élét nem x7x22,23 A30S-BFX 10 tömi el. Sík- és élköszörüléshez x7x22,23 A30S-BFX x4x22,23 A30S-BFX x7x22,23 A30S-BFX x8x22,23 A30S-BFX x10x22,23 A30S-BFX x4x22,23 A30S-BFX x7x22,23 A30S-BFX x8x22,23 A30S-BFX 10 = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás és kismértékű vibráció Nagy termékbiztonság Szabadalmazott csiszolókorong-konstrukció tól kezdődő köszörülési szög

22 38 PREMIUM x6x9,5 A30Q-BFX * 10 Nagy teljesítményű, hosszú élettartamú dur-va köszörűkorongok, x4x22,23 A30Q-BFX * 10 elsősorban acél gyors, kényelmes x7x22,23 A30Q-BFX * 10 megmunkálásához x4x22,23 A30Q-BFX * x7x22,23 A30Q-BFX * x7x22,23 A30Q-BFX * x4x22,23 A30Q-BFX * x7x22,23 A30Q-BFX * x8x22,23 A30Q-BFX * x4x22,23 A30Q-BFX * x7x22,23 A30Q-BFX * x8x22,23 A30Q-BFX * x4x22,23 A30R-BFX * 10 Nagy teljesítményű dur-va x7x22,23 A30R-BFX * 10 köszörűkorongok, elsősorban acél és INOX (rozsdamentes x4x22,23 A30R-BFX * 10 acél) gyors, kényelmes megmunkálásához x7x22,23 A30R-BFX * x4x22,23 A30R-BFX * x7x22,23 A30R-BFX * x4x22,23 A30R-BFX * x7x22,23 A30R-BFX * x4x22,23 A36N-BFX * 10 A professzionális durva tisztítókorong rozsdamentes és saválló x7x22,23 A36N-BFX * 10 acél (INOX) megmunkálásához x7x22,23 A36N-BFX * x7x22,23 A36N-BFX * x4x22,23 A36N-BFX * x7x22,23 A36N-BFX * x7x22,23 ZA30Q-BFR x7x22,23 ZA30Q-BFR x7x22,23 ZA30Q-BFR x7x22,23 ZA30Q-BFR 10 = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás és kismértékű vibráció Nagy termékbiztonság Szabadalmazott csiszolókorong-konstrukció tól kezdődő köszörülési szög

23 PREMIUM EASY CUT durva köszörűkorongok 39 Forradalmi fémleválasztás rendkívül hosszú szerszám-élettartammal és kis vibrációval kombinálva, melyet az igen jó futási tulajdonságok tesznek lehetővé. Az innovatív gyártási-technológia, új korongszerkezet és új kötési rendszer, amelyet a kiváló minőségű cirkonkorund csiszolóanyaggal kombináltunk, példa nélkül álló tárcsa-élettartamot és anyagleválasztási teljesítményt tesznek lehetővé. PREMIUM EXTRA x7x22,23 ZA24N-BFX 10 Nagy teljesítményű szerszámok x7x22,23 ZZA24R-BFX 10 különféle anyagokból készült öntvények megmunkálásához: x4x22,23 ZA24N-BFX x4x22,23 ZZA24R-BFX x7x22,23 ZA24N-BFX x7x22,23 ZA24P-BFX * x7x22,2 ZA30-BF x7x22,23 ZZA24R-BFX x7x22,23 ZZA24S-BFX x4x22,23 ZA24N-BFX x4x22,23 ZZA24R-BFX x4x22,2 ZZA24S-BFX x7x22,23 ZA24N-BFX x7x22,23 ZA24P-BFX * x7x22,2 ZA30-BF x7x22,23 ZZA24R-BFX x7x22,23 ZZA24S-BFX x7x22,23 ZA24P-BFX 10 ZA24N-BFX: elsősorban síkok köszörüléséhez ZA24P-BFX: az univerzális típus ZZA24R-BFX: a sorjázás szakértője = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás és kismértékű vibráció Szabadalmazott csiszolókorong-konstrukció tól kezdődő köszörülési szög

24 40 PREMIUM x7x22,23 A30R-BFX Új generációs csiszolókorongok x7x22,23 A30R-BFX rezgéselnyelő hodozótesttel, melyek 50%-al csökkentik a vibrációt. Optimalizált futási karakterisztika. VIB STAR x7x22,23 ZA24N-BFX Új generációs csiszolókorongok x7x22,23 ZA24P-BFX * rezgéselnyelő hordozótesttel,melyek x7x22,23 ZZA24R-BFX 50%-al csökkentik a vibrációt x7x22,23 ZA24N-BFX Optimalizált futási karakterisztika x7x22,23 ZA24P-BFX * VIB STAR x7x22,23 ZZA24R-BFX = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás és kismértékű vibráció Szabadalmazott csiszolókorong-konstrukció tól kezdődő köszörülési szög

25 Standard Durva tisztítókorongok 41 Az termékcsalád jól átlátható választéka és a gondos színdinamikájú tájékoztató rendszer segítségével könnyen megtalálja a legalkalmasabb terméket. Az család új termékei kielégítik a durva köszörülés összes ergonómiai, kényelmi és rezgésmentességi feltételét, és mindez kiváló forgácsolási teljesítménnyel és hosszú szerszám-élettartammal párosul. STANDARD x6x22,23 A24-BF 10 Univerzális durva x6x22,23 A24-BF 10 köszörűkorongok acél sik- és élköszörüléséhez x6x22,23 A24-BF x6x22,23 A24-BF x6x22,23 A24-BF x6x22,23 A30-BFINOX * 10 Univerzális durva x6x22,23 A30-BFINOX * 10 köszörűkorongok rozsdamentes acél (INOX) felület vagy élköszörüléséhez x6x22,23 A30-BFINOX * x6x22,23 A30-BFINOX * x8x22,23 A30-BFINOX * x6x22,23 A30-BFINOX * x8x22,23 A30-BFINOX * x6x22,23 C30-BF 10 Univerzális durva x6x22,23 C30-BF 10 köszörűkorongok puha vagy kemény kőzethez, természetes x6x22,23 C30-BF 10 és mesterséges kövekhez vagy x6x22,23 C30-BF 10 betonhoz. = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás Nagy termékbiztonság Szabadalmazott csiszolókorong-konstrukció tól kezdődő köszörülési szög

26 42 Basic, Basic FAST CUT, Basic TOUCH durva tisztítókorongok Mindenféle alkalmazási területre és anyaghoz, öntvényekhez és kőzetekhez is. A családba tartozó durva köszörűkorongokat jellemzi a könnyű kezelhetőségük, a gyors munka és a nagy forgácsolási teljesítmény, melyhez jó szerszám-élettartam járul. BASIC x6x22,23 A30-BF * 10 Különféle acéltípusok köszörüléséhez használható durva x6x22,23 A30-BF * 10 köszörűkorongok (beleértve a x6x22,23 A30-BF * 10 rozsdamentes acélt és az öntvényeket x6x22,23 A30-BF * 10 is) x8x22,23 A30-BF * x6x22,23 A30-BF * x8x22,23 A30-BF * x6x22,23 C30-BF 10 Kőzetek és beton csiszolására x6x22,23 C30-BF x6x22,23 C30-BF x6x22,23 C30-BF x6x22,23 C30-BF x6x22,23 A30-BF * 10 FAST CUT: Nagy teljesítményű és x6x22,23 A30-BF * 10 könnyű vágás anyagleválasz-tás a legrövidebb idő alatt (minden x6x22,23 A30-BF * 10 acél- és rozsdamentes acéla x6x22,23 A30-BF * 10 nyaghoz) x6x22,23 A30-BF * 10 = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás Nagy termékbiztonság Szabadalmazott csiszolókorong-konstrukció tól kezdődő köszörülési szög

27 43 BASIC 29T T 115x22,23 WA46-BF * 25 Nagy teljesítményű és könnyű T 125x22,23 WA46-BF * 25 vágás félig rugalmas nagyolókorong különféle acélanyagok T 178x22,23 WA46-BF * 25 (beleértve a rozsdamentes acélt is) és nem-vas fém (alumínium, vörös-réz, bronz stb.) megmunkálásához = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Igen könnyű vágás Nagy termékbiztonság Szabadalmazott csiszolókorong-konstrukció tól kezdődő köszörülési szög

28 = 80 м/с Связка из синтетической смолы Армирование волокнистыми материалами С отличными режущими свойствами Высокая безопасность продукта Запатентованная конструкция шлифовальных кругов Угол шлифовки 20-30

29 LAMELLÁS KORONGOK SAROKCSISZOLÓGÉPRE PREMIUM lamellás korongok 48 STANDARD lamellás korongok 51 STANDARD SOFT JOB lamellás korongok 52 BASIC lamellás korongok 53

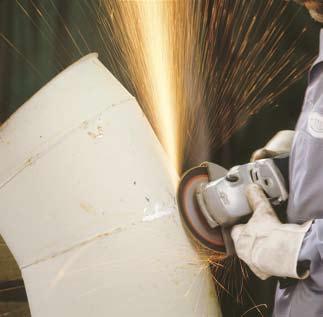

30 46 LAMELLÁS KORONGOK ALKALMAZÁSI TERÜLETEK A laptárcsák alkalmasak mindenfajta fémhez, csiszolómunkákhoz (sorjázás, szélezés, tisztítás, élletörés és felületi finomság javítása). FOGYASZTÓI CÉLCSOPORTOK Javítóműhelyek, lakatosműhelyek, kovácsműhelyek, hajógyárak, autógyárak és nekik beszállító szolgálatatóipar Berendezések és tartályok gyártása, reaktorépítés, öntödék, karbantartás A termék FELÉPÍTÉS Üvegszövet hordozótárcsán lamellaszerűen (legyezőszerűen) felragasztott csiszolólapocskák (rugalmas csiszolóanyag) helyezkednek el. Ez az elrendezés lehetővé teszi, hogy a köszörülés folyamán mindig új éles szemcsék váljanak szabaddá. A kúpos alakot (27) elsősorban a síkköszörüléshez használják. Gyakorlatilag a korong alakja meghatározza a köszörülési szöget. Az egyenes alak (28) egyaránt alkalmas élek és síkok köszörülésére. A lamellás szerkezet elősegíti a lemunkált anyag eltávolítását, és megelőzi az eltömődést. A = Normálkorund ZA = Cirkonkorund RENDELÉSI ADATOK (alakok, méretek) PIACON SZOKÁSOS CSOPORTOSÍTÁS Alak D [mm] H [mm] Szemcseméretek: 27ELA ,00 40 Durva előköszörülés vagy ,23 60 Közepes köszörülés 28ELA ,23 80 Közepes köszörülés , finom köszörülés KÖVETELMÉNYEK A lapkoronggal szembeni elvárás az, hogy nagy lemunkálási teljesítményt nyújtson, és a munkadarabon kellően jó felületminőséget alakítson ki.

31 Minőség Jó anyagleválasztás Kiváló felületminőség Különböző anyagokhoz alkalmas A szerszám nem tömődik el (a lamellás szerkezet következtében) A csiszolólapok jó kihasználása a kopást újraélező üvegszál mag következtében 47 Alkalmazási tippek Az oszcilláló köszörülő mozgás és a változó beállási szög (= köszörülési szög) lehetővé teszi a lamellás korong optimális kihasználtságát. Ott használja csiszolási műveletekhez, ahol a felületi finomság elsőrendű fontosságú A munka során rendszeresen tartson szünetet és ezzel előzze meg a sarokcsiszoló túlhevülését (csiszolási por, csiszolóanyag hordozórétegének részecskéi) ANYAGOK, MUNKADARABOK Acél/acélöntvények és nem-vas fémek az A-jelű csiszolóanyaggal Rozsdamentes acél/inox és öntvények a ZA-jelű csiszolóanyaggal SZERSZÁMGÉP Sarokköszörűk Környezetvédelem, munkaegészségügy, kényelem Kis súly (emiatt a kezelése rendkívül egyszerű) Csökkentett zajszint (összehasonlítva a durva csiszolókorongokkal, ahol akár -15 db(a) is előfordulhat) Üvegszál-szövetből készült hordozótárcsa kopáskor nem okoz semmiféle karcolást a munkadarabon ZA-típusok Fe, S és Cl tartalma 0,1% Nincs szükség támasztótárcsára Biztonságtechnikai tájékoztató Vs = 80 m/s maximális megmunkálási sebesség Palástköszörülésre nem használható! (A lamellák leválásának veszélye) Viseljen kesztyűt a lamellás korongok szereléséhez (az üvegszövet hordozótárcsa miatt)! Sérülésveszély! A kis részecskék behatolhatnak a bőr alá Összefoglalás A lapkorong rendkívül népszerű, és általánosan használt csiszolószerszám, melynek előnye, hogy a munkadarabon jó felületi minőséget alakít ki.

32 Premium lamellás korongok 48 Tökéletes felületet ad acél, rozsdamentes acél- (INOX-) és nem-vas felületeken, átlagon felüli teljesítményt nyújtva! Minden cirkon-korund (ZA-) termékünk igen alacsony vas-, kén- és klórtartalmú ( 0,1%), ezért ideális rozsdamentes acélok megmunkálására. PREMIUM 27A A 115x22,2 ZA40-B * 10 Legnagyobb lemunkálási teljesítmények és 2 3-szor nagyobb A 115x22,2 ZA60-B * 10 korong-élettartam a hagyomá A 115x22,2 ZA80-B * 10 nyos tisztítókorongokhoz képest, A 125x22,2 ZA40-B * 10 acél és rozsdamentes acél (INOX) A 125x22,2 ZA60-B * 10 megmunkálásához A 125x22,2 ZA80-B * A 178x22,2 ZA40-B * A 178x22,2 ZA60-B * A 178x22,2 ZA80-B * 10 PREMIUM 27A A 115x22,2 A120-B 10 Normálkorund és cirkon-korund A 115x22,2 A40-B 10 tartalmából adódóan ideális professzionális szerszám az univerzális köszörülési munkákhoz A 115x22,2 A60-B A 115x22,2 A80-B A 125x22,2 A40-B A 125x22,2 A60-B A 125x22,2 A80-B A 178x22,2 A40-B A 178x22,2 A60-B 10 = 80 m/s ZA = cirkon-korund A = szokványos korund A támasztótárcsák önkopó üvegszálból készülnek támasztótárcsák nélkül használatos nem karcolja össze a munkadarabot csendes, hidegen polírozott szakasz Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1%

33 49 PREMIUM 27A A 115x22,2 ZA120-B * 10 Különleges, univerzális szerszám, A 115x22,2 ZA40-B * 10 az ideális lapátszám a korong leghosszabb élettartamát biztosítja A 115x22,2 ZA60-B * A 115x22,2 ZA80-B * A 125x22,2 ZA120-B * A 125x22,2 ZA40-B * A 125x22,2 ZA60-B * A 125x22,2 ZA80-B * A 178x22,2 ZA120-B * A 178x22,2 ZA40-B * A 178x22,2 ZA60-B * A 178x22,2 ZA80-B * 10 PREMIUM 28A A 115x22,2 ZA40-B * 10 Cirkon-korund tartalmából A 115x22,2 ZA60-B * 10 adódóan ideális professzionális szerszám az univerzális köszörülési munkákhoz A 115x22,2 ZA80-B * A 125x22,2 ZA40-B * A 125x22,2 ZA60-B * A 178x22,2 ZA40-B * A 178x22,2 ZA60-B * A 178x22,2 ZA80-B * 10 = 80 m/s ZA = cirkon-korund A = szokványos korund A támasztótárcsák önkopó üvegszálból készülnek támasztótárcsák nélkül használatos nem karcolja össze a munkadarabot csendes, hidegen polírozott szakasz Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1%

34 50 PREMIUM 28A A 115x22,2 ZA40-B * 10 Legnagyobb lemunkálási teljesítmények és 2-3-szor nagyobb A 115x22,2 ZA60-B * 10 korong-élettartam a hagyományos A 115x22,2 ZA80-B * 10 tisztítókorongokhoz képest, acél A 125x22,2 ZA40-B * 10 és rozsdamentes acél (INOX) A 125x22,2 ZA60-B * 10 megmunkálásához A 125x22,2 ZA80-B * A 178x22,2 ZA40-B * A 178x22,2 ZA60-B * A 178x22,2 ZA80-B * 10 PREMIUM 28N N 115x22,2 ZA40-B * N 115x22,2 ZA60-B * N 115x22,2 ZA80-B * N 125x22,2 ZA80-B * N 125x22,2 ZA60-B * N 125x22,2 ZA40-B * N 178x22,2 ZA40-B * N 178x22,2 ZA60-B * N 178x22,2 ZA80-B * N 115x22,2 ZA120-B * N 125x22,2 ZA120-B * 10 = 80 m/s ZA = cirkon-korund A = szokványos korund A támasztótárcsák önkopó üvegszálból készülnek támasztótárcsák nélkül használatos nem karcolja össze a munkadarabot csendes, hidegen polírozott szakasz Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1%

35 Standard lamellás korongok 51 Kifejezetten ajánljuk ezt a terméket a szakkereskedelem számára. Az lamellás korongok professzionális szerszámok, melyeket általánosan lehet acélhoz, rozsdamentes acélhoz (INOX) és nem vas-fémekhez használni. Minden anyagtípusnál kielégítik a nehéz, igényes köszörülési műveletek követelményeit. STANDARD 27A A 115x22,2 ZA40-B * 10 Professzionális szerszám igényes A 115x22,2 ZA60-B * 10 köszörülési munkákhoz, sík- és él leköszörüléshez, és ideálisan A 115x22,2 ZA80-B * 10 alkalmas hegesztési varratok A 125x22,2 ZA40-B * 10 előkészítésére és lemunkálására A 125x22,2 ZA60-B * A 125x22,2 ZA80-B * A 178x22,2 ZA40-B * A 178x22,2 ZA60-B * A 178x22,2 ZA80-B * 10 STANDARD 28N N 115x22,2 ZA40-B * 10 Professzionális szerszám igényes N 115x22,2 ZA60-B * 10 köszörülési munkákhoz, sík- és él- köszörüléshez, és ideálisan N 115x22,2 ZA80-B * 10 alkalmas hegesztési varratok N 125x22,2 ZA40-B * 10 előkészítésére és lemunkálására N 125x22,2 ZA60-B * N 125x22,2 ZA80-B * N 178x22,2 ZA40-B * 10 = 80 m/s 27A: A támasztótárcsák üvegszálból készülnek 28N: A támasztótárcsák műanyagból készülnek ZA = cirkon-korund Csendes, hidegen polírozó szakasz Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1%

36 Standard SOFT JOB lamellás korongok 52 A lamellás korongok tökéletes kiegészítői, az SOFT JOB lamellás korongok amelyek nemcsak rugalmasságukkal tűnnek ki, amellyel a felhasználási területük lett szélesebb, hanem ideálisan alkalmazkodnak a legkülönbözőbb alakú munkadarabokhoz is. Ideális, kényelmes szerszám, amely legfőképpen egyengetési és finiselési munkákhoz alkalmas. STANDARD 28S S 115x22,23 ZA120-B * 10 Valamennyi fémet, beleértve a S 115x22,23 ZA40-B * 10 nem-vas fémeket, műanyagot, fát, festékeket és kitteket lehet S 115x22,23 ZA60-B * 10 csiszolni vele csökkentett fordulatszámon S 115x22,23 ZA80-B * S 125x22,23 ZA120-B * S 125x22,23 ZA40-B * S 125x22,23 ZA60-B * S 125x22,23 ZA80-B * 10 = 80 m/s 28S: A támasztótárcsák üvegszálból készülnek, Ř50 mm-es átmérővel, kizárólag menetes ülékekhez Rendkívül csendes ZA = cirkon-korund Valamennyi fémet, beleértve a nem-vas fémeket, műanyagot, fát, festékeket és kitteket meg lehet csiszolni vele csökkentett fordulatszámon Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1%

37 Basic lamellás korongok 53 Mindenhol használható, költségkímélő termékek. Univerzálisan használhatók az iparban és a kisipari munkáknál, valamennyi fémhez. Az igen jó minőségű cirkonkorund bevonatú csiszolóvászonnak köszönhetően, e termékeknek határtalan az alkalmazási területe. BASIC 27A A 115x22,23 ZA40-B * 10 Sokoldalúan felhasználható univerzális szerszám, minden teljesít A 115x22,23 ZA60-B * 10 ményfokozatú sarok-csiszolóhoz A 115x22,23 ZA80-B * 10 alkalmas A 125x22,23 ZA40-B * A 125x22,23 ZA60-B * A 125x22,23 ZA80-B * 10 BASIC 28A A 115x22,23 ZA40-B * 10 Sokoldalúan felhasználható univerzális szerszám, minden teljesít A 115x22,23 ZA60-B * 10 ményfokozatú sarok-csiszolóhoz A 115x22,23 ZA80-B * 10 alkalmas A 125x22,23 ZA40-B * A 125x22,23 ZA60-B * A 125x22,23 ZA80-B * 10 = 80 m/s ZA = cirkon-korund 27A és 28A: A támasztótárcsák üvegszálból készülnek Rendkívül csendes Valamennyi fémet, beleértve a nem-vas fémeket, műanyagot, fát, festékeket és kitteket meg lehet csiszolni vele csökkentett fordulatszámon Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1%

38 54 BASIC 28N N 115x22,23 ZA40-B * 10 Sokoldalúan felhasználható univerzális szerszám, minden teljesít N 115x22,23 ZA60-B * 10 ményfokozatú sarokcsiszolóhoz N 115x22,23 ZA80-B * 10 alkalmas. = 80 m/s ZA = cirkon-korund 27A és 28A: A támasztótárcsák üvegszálból készülnek Rendkívül csendes Valamennyi fémet, beleértve a nem-vas fémeket, műanyagot, fát, festékeket és kitteket meg lehet csiszolni vele csökkentett fordulatszámon Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1%

39 KÜLÖNLEGES SZERSZÁMOK SAROKKÖSZÖRŰKHÖZ Premium Rondeller 60 Standard különleges felépítésű rugalmas tisztítótárcsa 61 Standard polírkorongok 62

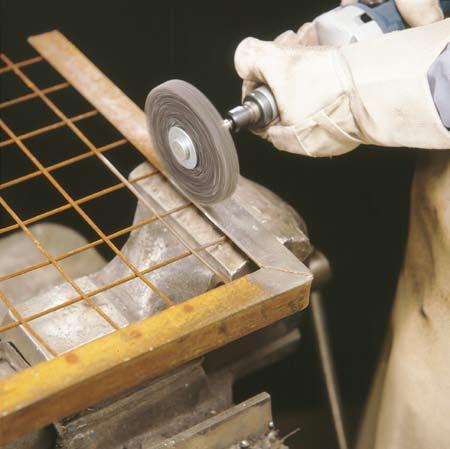

40 56 Standard KÜLÖNLEGES SZERSZÁMOK ALKALMAZÁSI TEÜLETEK Rozsdátlanítás, és lakk eltávolítása, alvázvédelem, tömítőanyagok eltávolítása, hegesztési varratok tisztítása, vízkő eltávolítása stb. FOGYASZTÓI CÉLCSOPORTOK Gépjárművek javítása, acélszerkezeti gyártás, gépgyártás Hajógyártás (pl.: algátlanítás) építőipar (zsalupanelek tisztítása) famegmunkálás (festék, lakk, fedőréteg eltávolítása) A termék A durva tisztítókorongok rendkívül nagy porozitású nylonszálhálóból állnak, amely egyenletesen dúsított szilíciumkarbid csiszolóanyaggal. 1GR alak palástköszörüléshez 27GR alak a síkköszörüléshez (homlokfelület köszörülése) Nylonszövet szilíciumkarbiddal üvegszövet hordozótárcsán 1GR 27GR RENDELÉSI ADATOK (alakok, méretek csoportosítás) 1GR D [mm] T [mm] H [mm] 27GR D [mm] H [mm] , , , ,23 Felfogó tüske tartozékokként Szemcseméret = 36 általános KÖVETELMÉNYEK A durva csiszolókorongnak rugalmasan kell alkalmazkodnia a munkadarab mindenkori felületéhez, hosszú élettartamúnak kell lennie, egyenletes rajzú köszörült felületet ( köszörülési képet ) kell maga után hagynia.

41 Minőség A szerszám nem tömődik el (nagyporozitású háló) Hosszú korong-élettartam a munkadarabok kíméletes megmunkálása mellett (rugalmas, alkalmazkodik a munkadarab alakjához) Alacsony hőfejlődés (nincs elszíneződés) Kiváló minőségű felületi finomság 57 Alkalmazási tippek Az 1GR esetén két korongot kell együttesen felfogni a szélesebb tisztítási nyomvonal elérésére Alkalmas hegesztés, forrasztás, anódos oxidálás előtt a felület előkészítésére Elszíneződések lemunkálása Nehezen megközelíthető felületek jól megmunkálhatók az 1GR alakos szerszámmal ANYAGOK, MUNKADARABOK Acél/rozsdamentes acél Műanyagok, lakkok, festékek Szerszámgép 27GR sarokköszörűkhöz 1GR egyenes köszörűhöz (szárral, tartozékokkal) Környezetvédelem, munkaegészségügy, kényelem Nyugodt és nem fárasztó munka Nem tartalmaz korrozív összetevőket (Fe-, S-, Cl-tartalma 0,1% 27GR támasztótárcsa nélkül használható Biztonságtechnikai tájékoztató Vs = m/s (1GR) és m/s (27GR) Be kell tartani a maximális (a címkén, prospektusban stb. megadott) fordulatszámot Használja az 1GR szerszámot felfogó tüskével (tartozék) A szerszám lepattogzásának veszélye nem áll fenn ( mint a drótkeféknél) Összefoglalás A durva tisztítókorongok a munkadarabot kímélő ( csekély hőfejlődés, hidegebb csiszolat) felületjavítást tesznek lehetővé.

42 58 RONDELLER ALKALMAZÁSI TERÜLETEK Fémek durva csiszolása (hegesztési varratok lemunkálása) Sorjázás és alakítási műveletek számos anyagon FOGYASZTÓI CÉLCSOPORTOK Készülékgyártás, kazángyártás, acélszerkezeti gyártás, terotechnológiai és csővezetéki szerelés Járműipar és -javítás Műanyagfeldolgozás Építési blokkok és természetes kövek megmunkálása A termék FELÉPÍTÉS A RONDELLER félrugalmas erősített agyú köszörűkorong szabadalmazott dombormintázattal a köszörülési felületén. A domborulatok ( bütykök ) között a leválasztott anyag optimális áramlása megvédi a szerszámot az eltömődéstől. Műgyanta kötés Szálerősítés A = normálkorund C = szilíciumkarbid RENDELÉSI ADATOK (alakok, méretek, csoportosítás) Alak D x H [mm] Műszaki adatok: 29RON Ø115x22,23 A24-BF és C36-BF előköszörülés m125x22,23 A36-BF C60-BF közepes köszörülés r 178x22,23 A60-BF C180-BF igen finom köszörülés KÖVETELMÉNYEK Konkáv görbületű munkadarab-felületek megmunkálása nagy lemunkálási teljesítménnyel.

43 Minőség Nagy köszörülési összteljesítmény a szabadalmaztatott domború minták un. bütykök elrendezésének köszönhetően Hidegen köszörülés (nincs anyagelszíneződés) Különböző anyagok széles választékát lehet vele megmunkálni (nincs eltömődés) Optimálisan illeszkedik a munkadarabhoz Csökkenti az igényt más szerszámok használata iránt (durva csiszolótárcsák, lamellás korongok és fibertárcsák) 59 Alkalmazási tippek Munkadarabok görbe felületein használható Hegesztési varratok köszörülése Élek lemunkálása (pl. műanyag csöveken) Radiális köszörülésre is alkalmas (sorjázási és darabolási feladatok) Járműipari javítások (alapozóanyagok, poliészter, ragasztók, üvegszál-erősítésű műanyag, műanyagok megmunkálása) ANYAGOK, MUNKADARABOK Acélhoz/acélöntvényhez, rozsdamentes acélhoz (INOX) Nem-vas fémekhez (vörösréz, bronz, sárgaréz, alumínium, titán) Kőanyagokhoz, betonhoz, természetes kőzetekhez (márványhoz) Műanyaghoz, kötőanyagokhoz, biztonsági üveghez, alapozóanyagokhoz, poliészterhez Szerszámgép Egykezes sarokcsiszoló: Ø 100, 115, 125 mm; W Kétkezes sarokcsiszoló: Ø 150, 180, 230 mm; 2500 W-ig Környezetvédelem, munkaegészségügy, kényelem Minden termék Fe-, S-, Cl-tartalma 0,1% Csökkentett zajszint; 7 8 db(a), összehasonlítva a durva tisztítókorongokkal Egyszerűen felszerelhető különleges célszerszámok nélkül (támasztótárcsára és kúpos peremes anyára többé nincs szükség) Nem szükséges nagy nyomóerő Kevés csiszolási por keletkezik Alacsony rezgésszint Biztonságtechnikai tájékoztató Vs = 80 m/s maximális üzemi sebesség <115 mm max. ford.sz. = k125 mm e178 mm 8600 Összefoglalás A RONDELLER egyesíti a különböző köszörűszerszámok tulajdonságait, és a szabadalmazott dombormintás szerkezetének köszönhetően csökkentett zajszint és puha futás jellemzi (alacsony rezgésszint).

44 Premium Rondeller 60 Nincs szükség különleges tartozékokra (támasztótárcsákra, kúpos szorítóanyacsavarokra)! A rugalmas rondellerek egyesítik a különböző csiszolószerszám-termékek előnyeit a könnyű kezelhetőséggel. A célszerűen kialakított geometria és a teljesen új dombormintás kivitel kiváló forgácseltávolítást, anyagot kímélő hidegen köszörülést és ergonómikus használatot tesznek lehetővé. Abszolút rezgésmentesen használható és ideálisan alkalmazkodik a munkadarabokhoz csiszolási, sorjázási és alakformálási munkáknál egyaránt, és a domború felületeket tökéletesen lehet megmunkálni. PREMIUM 29RON RON 115x22,23 A24-BF * RON 115x22,23 A36-BF * RON 115x22,23 A60-BF * RON 125x22,23 A24-BF * RON 125x22,23 A36-BF * RON 125x22,23 A60-BF * RON 178x22,23 A24-BF * RON 178x22,23 A36-BF * RON 178x22,23 A60-BF * RON 115x22,23 C36-BF RON 178x22,23 C100-BF RON 178x22,23 C180-BF RON 178x22,23 C36-BF RON 178x22,23 C60-BF 25 = 80 m/s A = szokványos korund C = szilíciumkarbid Gyanta jellegű kötőanyag Üvegszálas erősítés Könnyen szerelhető célszerszám nélkül is Szabadalmazott csapos kivitel Hidegen polírozó szakasz Alacsony rezgés- és zajszint Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1%

45 Standard nagy porozitású durva tisztítókorongok 61 Könnyen eltávolítja a rozsdát, festéket, és az alvázvédő anyagokat. Előkészíti a felületeket hegesztéshez, forrasztáshoz és anódos oxidáláshoz. A rendkívül porózus nylon szálak, ha egyenletesen kezelik őket nagy teljesítményű csiszolóanyagokkal, minden igénybevételt kibírnak. Az durva csiszolókorongok univerzális felhasználhatósága abban áll, hogy a korong nem kenődik és nem tömődik el, hosszú élettartama alatt folyamatosan egyenletes csiszolásképet ad, a csiszolási művelet kevés hőfejlődéssel jár, nyugodt és nem fárasztó. Kapható sarokcsiszolókhoz (27GR alakú) és egyenes csiszológépekhez (1 GR alakú). STANDARD 27GR GR 115x22,2 C36-B * GR 125x22,2 C36-B * GR 178x22,2 C36-B * 5 A korong nem tömődik el és nem kenődik Hosszú élettartamú szerszám Egyenletes csiszoláskép Alacsony hőfejlődés Ideálisan alkalmazkodik a munkadarabok felületéhez Nyugodt, nem fárasztó használat Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1%

46 Standard polírkorongok 62 Rendkívül finom felületi megmunkálás: a finomcsiszolástól a polírozásig most már lehetséges egy sarokcsiszolóval is, hála a rendkívül rugalmas csiszolórétegnek és a stabil üvegszál-szövet erősítésű hordozótestnek. Mindehhez csak a sarokcsiszoló forgácsolási sebességének változtathatóságára van szükség (v max = 30 m/s, megfelel 5500 fordulat/perc fordulatszámnak). Ideálisan alkalmas a járműveken, tartályokon és repülőgépeken végzendő munkához. Két típusú csiszolóanyag (A = acélhoz, rozsdamentes acélhoz és NE- ( nem-vas) fémekhez és C = lakkokhoz, festékekhez és műanyaghoz), és három finomsági fokozat (coarse=durva, medium=közepes és fein=finom) közül lehet választani, melyek minden igényt kielégítenek. STANDARD 29EL EL 115x9x22,2 A150MEDIUM * 5 Acél, öntvények és rozsdamentes EL 115x9x22,2 A240-FINE * 5 vagy saválló acél, valamint valameny nem-vas fém (NE) polírozására EL 115x9x22,2 A80-COARSE * EL 115x9x22,2 C150MEDIUM 5 Műanyagok és lakkok polírcsiszolására EL 115x9x22,2 C240-FINE EL 115x9x22,2 C80-COARSE 5 A korong nem tömődik el és nem kenődik Hosszú élettartamú szerszám Egyenletes csiszoláskép Alacsony hőfejlődés Ideálisan alkalmazkodik a munkadarabok felületéhez Nyugodt, nem fárasztó használat Fe, S, Cl (vas-, kén-, klór-)tartalom 0,1%

47 FAZÉKKORONGOK SAROKKÖSZÖRŰKHÖZ Premium fazékkorongok 64 Standard fazékkorongok 66

48 Premium fazékkorongok 64 Ezek a fazékkorongok nyújtják a legnagyobb lemunkálási teljesítményt a sarokcsiszolókon és élettartamuk is a leghosszabb. Kialakításuknak és választékuknak köszönhetően nemcsak az acélok és öntvények megmunkálására alkalmasak (mindenekelőtt nagy felületek köszörülésére, nehéz munkadarabokhoz és hegesztési varratok lemunkálásához), hanem kőzetekhez és betonhoz is (kőzetmag csiszolása látható betonfelületeken, műkövek és lapburkolatok peremének és élének csiszolása és előcsiszolása, márvány, pala és gránit felületi csiszolása). A szerszám felfogásához a furat mérete H=22,2, ill. a menet: M14. PREMIUM 11BT BT 110/90x55x22,2 A16P4B BT 110/90x55x22,2 A36O4B BT 130/90x55x22,2 A16P4B BT 130/90x55x22,2 A36O4B BT 110/90x55x22,2 1C16L4B BT 110/90x55x22,2 1C24L4B BT 110/90x55x22,2 1C46K4B BT 110/90x55x22,2 1C60J4B BT 110/90x55x22,2 1C120J4B0 2 PREMIUM 6ZB ZB 100x45xM14 1C120J4B ZB 100x45xM14 1C220J4B ZB 100x45xM14 1C24L4B ZB 100x45xM14 1C60J4B2 2 = 50 m/s Gyanta jellegű kötőanyag Kizárólag a 178/230 mm-es sarokcsiszolókhoz alkalmas Durva (szemcseméret: 16, 20), közepes (szemcseméret: 36, 46, 60) és finomcsiszoláshoz (szemcseméret: 120) Használjon állítható magasságú védőburkolatot!

49 65 PREMIUM 11ZB ZB 110/90x55xM14 A16P4B ZB 110/90x55xM14 A36O4B ZB 130/90x55xM14 A36O4B ZB 110/90x55xM14 1C120J4B ZB 110/90x55xM14 1C16L4B ZB 110/90x55xM14 1C220J4B ZB 110/90x55xM14 1C24L4B ZB 110/90x55xM14 1C60J4B ZB 130/90x55xM14 1C120J4B ZB 130/90x55xM14 1C16L4B ZB 130/90x55xM14 1C220J4B ZB 130/90x55xM14 1C24L4B ZB 130/90x55xM14 1C60J4B2 2 PREMIUM 11ZT ZT 102/76x51x5/8 A16P4B ZT 127/94x51x5/8 A20M4B ZT 152/120x51x5/8 A16P4B ZT 152/120x51x5/8 A20M4B2 2 = 50 m/s Gyanta jellegű kötőanyag Kizárólag a 178/230 mm-es sarokcsiszolókhoz alkalmas Durva (szemcseméret: 16, 20), közepes (szemcseméret: 36, 46, 60) és finomcsiszoláshoz (szemcseméret: 120) Használjon állítható magasságú védőburkolatot!

50 Standard fazékkorongok 66 Professzionális szerszám sík- és élköszörüléshez, kiváló eredményekkel. Különösen alkalmasak gyors anyagleválasztásra az öntödékben acélművekben,valamint a kőzetek és természetes kövek megmunkálására. STANDARD 11BT BT 110/90x55x22,2 A16-B BT 110/90x55x22,2 A36-B BT 110/90x55x22,2 C16-B BT 110/90x55x22,2 C36-B BT 110/90x55x22,2 C60-B 2 STANDARD 11ZB ZB 110/90x55xM14 C16-B ZB 110/90x55xM14 C60-B 2 = 50 m/s Gyanta jellegű kötőanyag A 178/230 mm-es sarokcsiszolókhoz alkalmas Durva (szemcseméret: 16, 20), közepes (szemcseméret: 36, 46, 60) és finomcsiszoláshoz (szemcseméret: 120) Használjon állítható magasságú védőburkolatot! PU: 2 tétel

51 VÁGÓTÁRCSÁK HORDOZHATÓ ÉS ÁLLVÁNYOS GÉPEKHEZ Premium vágókorongok 68 Standard vágókorongok 70 Basic vágókorongok 72

52 Premium vágókorongok 68 Az iparban és kézműiparban előforduló változatos vágási műveletekhez, a termékcsalád kínálatában mindig megtalálja az odaillő szerszámot mind a kézi hordozható, mind a nagy állványos gépekhez. Akár acélhoz, rozsdamentes acélhoz (INOX), kőhöz vagy sínhez akarja használni, az érthetően kidolgozott színdinamikai tájékoztató rendszer és az alkalmazási példák segítségével gyorsan megtalálhatja az Ön munkáját segítő és a megmunkálni kívánt anyaghoz legalkalmasabb szerszámot. A TYROLIT vágótárcsái garantálják a legjobb eredményeket, és a legnagyobb biztonságot, bármilyen vágási helyzetben dolgozzon is. PREMIUM 41H H 300x3,5x20 A30P5BF71A2 10 Alkalmas még állványos gépekre H 300x3,5x20 A30Q-BF02A2 10 is H 300x3,5x22,2 A30Q-BF02A H 300x3,5x22,2 A30Q4BF71A H 300x3,5x30 A30Q-BF02A H 400x4,5x40 MA30Q4BF97M H 300x3,2x22,2 A24Q-BF 10 Ez a legnagyobb teljesítményű H 300x3,5x22,2 A24Q-BF100 * 10 vágótárcsa sínek vágására; alkalmas ezen kívül állványos gépekhez is H 350x3,8x22,2 A24Q-BF100 * H 350x3,8x25,4 A24Q-BF100 * H 400x4,3x22,2 A24Q-BF100 * H 400x4,3x25,4 A24Q-BF100 * *v s = 100 m/s H 300x4x20 C30P4BF71A2 Alkalmas még állványos gépekre is. Standard v s = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Szűkítőgyűrűk ingyen beszerezhetők, a készlet: 25,4/22,2 és 25,4/20,0 41, átmérője Ř < 400 mm: kis bakköszörűkhöz (< 5 kw)

53 69 PREMIUM x3,5x25,4 A30N-BF02M x3,5x25,4 A30N-BF02M x4x25,4 A30N-BF02M x4x25,4 A30N-BF02M x4x40 A30N-BF02M x7x60 A24PBF02M2100 * x2,5x25,4 A46N4BF68M 10 Nagy teljesítményű vágókorongok acélhoz, rozsda x2,5x25,4 A46N4BF68M 10 mentes és saválló acélokhoz x3x25,4 A46N4BF68M 10 (INOX) x3x25,4 A24O-BFXM x3,5x25,4 A24O-BFXM x4x40 A24O-BFXM x4x25,4 C20O4BF33M x4x30 C20O4BF33M x3,5x30 A30Q-BF02M 10 Univerzális típus x3,5x32 A30Q-BF02M x3,5x25,4 A24P-BF02M x4x32 A30Q-BF02M x4x40 A24P-BF02M x4x40 A30Q-BF02M x5x40 A301P3BF97M100 * x5,5x40 A24O4BF71M100 * x5,5x40 MA24P4BF97M100 * x5,5x40 A24N5BF59M2 10 *v s = 100 m/s Standard v s = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Szűkítőgyűrűk ingyen beszerezhetők, a készlet: 25,4/22,2 és 25,4/20,0 41, átmérője Ř < 400 mm: kis bakköszörűkhöz (< 5 kw)

54 Standard vágókorongok 70 Az család professzionális szerszámai kitűnő vágási tulajdonságokkal rendelkeznek, akár állványos gépen, akár hordozható gépen alkalmazzák. Akár acélt, akár követ vágnak velük, a biztonság, a nagy teljesítmény és a stabilitás mindig az első helyet foglalják el a TYROLIT termékeknél. Az termékcsalád új, továbbfejlesztett specifikációjú szerszámaival lehetővé vált nagy keresztmetszetek gyors vágása nagyszilárdságú anyagokon és profilokon. STANDARD 41H H 300x3,5x20 A30-BF 10 Alkalmas még állványos gépekhez H 300x3,5x22,2 A30-BF H 300x3,5x25,4 A30-BF H 350x4x20 A30-BF100 * H 350x4x22,2 A30-BF100 * H 350x4x25,4 A30-BF100 * H 400x4,5x20 A30-BF100 * H 300x3,5x20 C30-BF 10 Alkalmas még állványos gépekhez H 300x3,5x22,2 C30-BF H 300x3,5x25,4 C30-BF H 350x4x20 C30-BF100 * H 350x4x22,2 C30-BF100 * H 350x4x25,4 C30-BF100 * H 400x4,5x20 C30-BF100 * H 300x3,5x20 A30-BFRAIL 10 A sínvágó korongok ár/teljesítmény H 300x3,5x22,2 A30-BFRAIL 10 értéke optimális. *v s = 100 m/s H 300x3,5x25,4 A30-BFRAIL H 350x4x20 A30-BFRAIL100 * H 350x4x22,2 A30-BFRAIL100 * H 350x4x25,4 A30-BFRAIL100 * 10 = 80 m/s Gyanta jellegű kötőanyag Üvegszálas erősítés Szűkítőgyűrűk ingyen beszerezhetők, (a készlet: 25,4/22,2 és 25,4/20,0 41 átmérője Ř < 400 mm: kis bakköszörűkhöz (< 5 kw) 41 hordozható és nagyobb teljesítményű állványos gépekhez ( 5 kw)
