1 ATEX, SEVESO II, IEC 6158/61511: variáci ciókk egy témára? t Baradits György Sr. TÜV Functional Safety Engineer Safety Instrumented System TÜV id: 118/ Lillafüred SIL4S Presentation TÜV FS Engineer

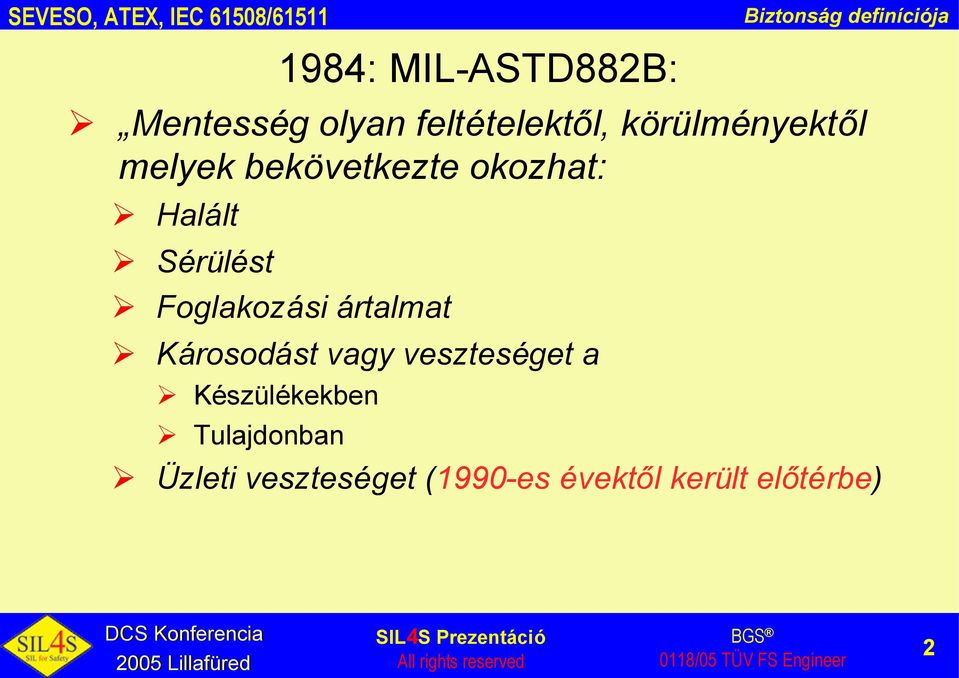

2 SEVESO, ATEX, IEC 6158/61511 Biztonság definíciója 1984: MIL-ASTD882B: Mentesség olyan feltételektől, körülményektől melyek bekövetkezte okozhat: Halált Sérülést Foglakozási ártalmat Károsodást vagy veszteséget a Készülékekben Tulajdonban Üzleti veszteséget (199-es évektől került előtérbe) 25 Lillafüred 2

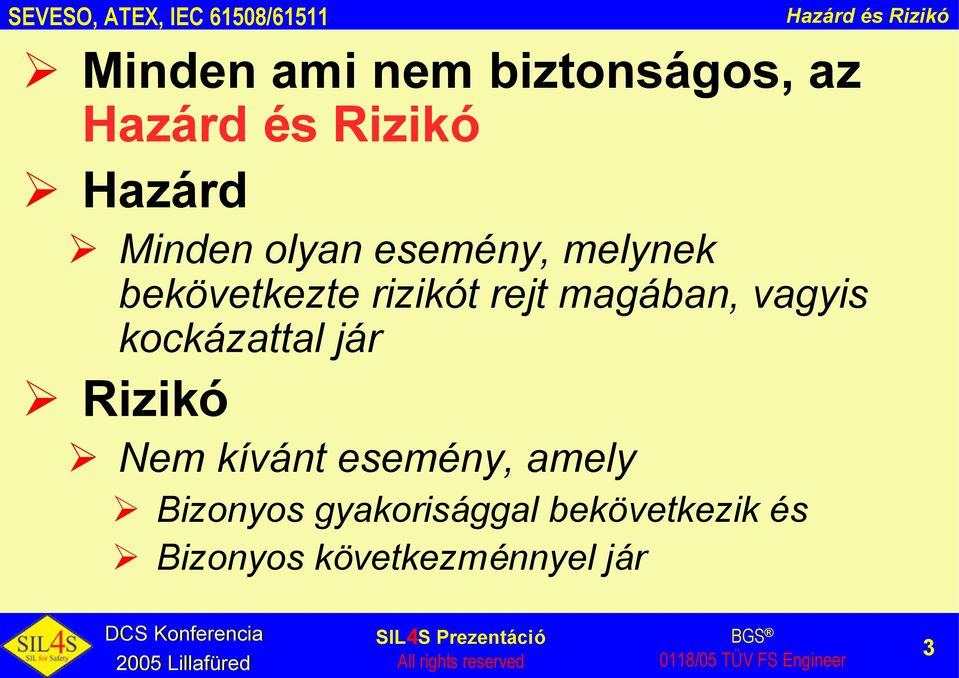

3 SEVESO, ATEX, IEC 6158/61511 Hazárd és Rizikó Minden ami nem biztonságos, az Hazárd és Rizikó Hazárd Minden olyan esemény, melynek bekövetkezte rizikót rejt magában, vagyis kockázattal jár Rizikó Nem kívánt esemény, amely Bizonyos gyakorisággal bekövetkezik és Bizonyos következménnyel jár 25 Lillafüred 3

4 SEVESO, ATEX, IEC 6158/61511 Hazárdok a veszélyes technológiákban Veszélyes és mérgező anyagok gyártása Veszélyes és mérgező anyagok feldolgozása Veszélyes és mérgező anyagok szállítása Robbanás veszélyes anyagok gyártása Veszélyes és mérgező technológiák működtetése Robbanás veszélyes technológiák működtetése Robbanás veszélyes technológiák karbantartása Veszélyes és mérgező technológiák karbantartása 25 Lillafüred 4

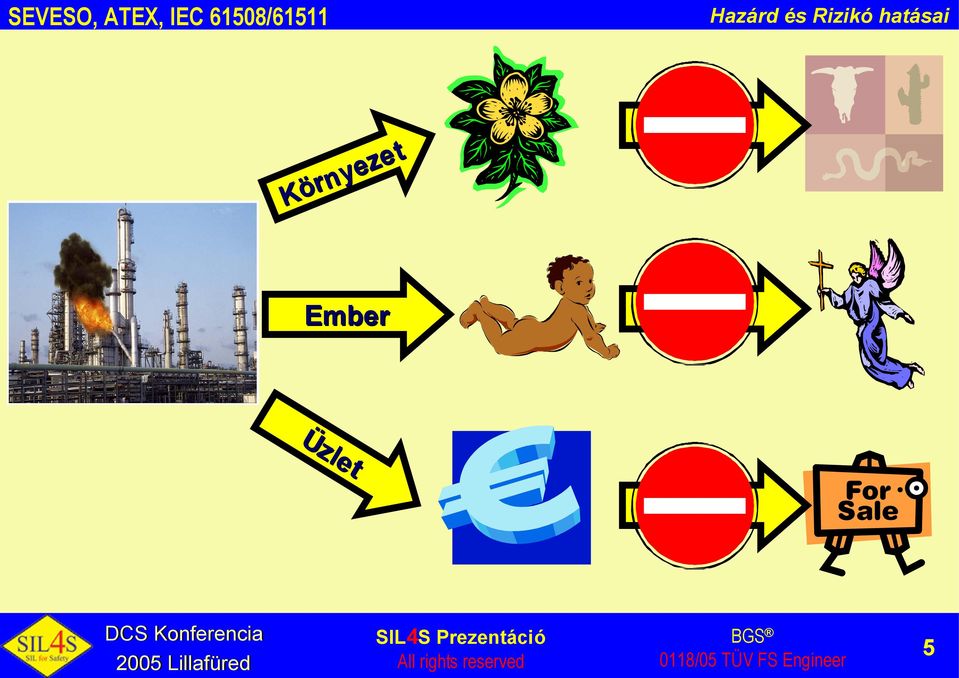

5 SEVESO, ATEX, IEC 6158/61511 Hazárd és Rizikó hatásai Környezet??? Ember??? Üzlet??? 25 Lillafüred 5

6 SEVESO, ATEX, IEC 6158/61511 Hazárd, Rizikó és Valószínűség Megnevezés Dohányzás Autó baleset Közúti baleset Munka baleset Villámlás Kígyó marás Repülőbaleset cpm halál/év 5.* *1-4 1.*1-4 5.*1-5 1.*1-7 1.*1-7 2.*1-8 Cpm: egy év alatt egy millió lakosra jutó baleset 25 Lillafüred 6

7 SEVESO, ATEX, IEC 6158/61511 A folyamatokban rejlőhazárd Hazard helyzet: Hazard Minden olyan helyzet, amikor egy tárgy, t anyag, eszköz magasabb energia szinten van mint a környezetek Például: Magas nyomás s szint Magas hőmérs h rséklet szint Magas exotherm reakció sebesség Nagy mennyiségűanyag tárolt rolása Robbanás s veszélyes anyagok a készk szülékekben Robbanás s veszélyes anyagok száll llítása Toxikus anyagok a készk szülékekben Toxikus anyagok száll llítása 25 Lillafüred 7

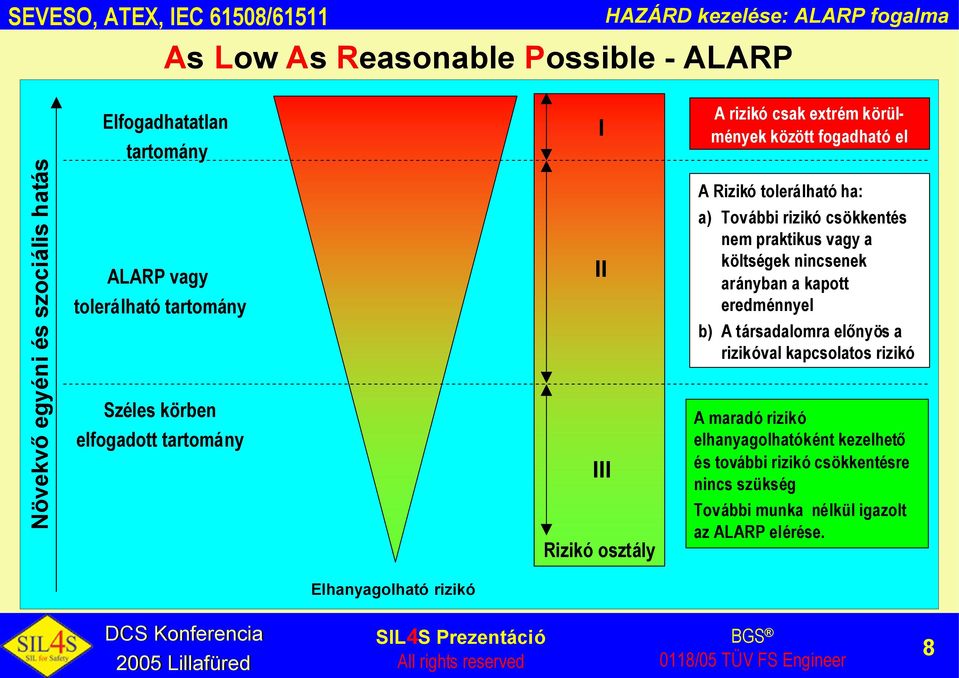

8 SEVESO, ATEX, IEC 6158/61511 HAZÁRD kezelése: ALARP fogalma As Low As Reasonable Possible - ALARP Elfogadhatatlan tartomány I A rizikó csak extrém körülmények között fogadható el Növekvőegyéni és szociális hatás ALARP vagy tolerálható tartomány Széles körben elfogadott tartomány II III Rizikó osztály A Rizikó tolerálható ha: a) További rizikó csökkentés nem praktikus vagy a költségek nincsenek arányban a kapott eredménnyel b) A társadalomra előnyös a rizikóval kapcsolatos rizikó A maradó rizikó elhanyagolhatóként kezelhető és további rizikó csökkentésre nincs szükség További munka nélkül igazolt az ALARP elérése. Elhanyagolható rizikó 25 Lillafüred 8

9 SEVESO, ATEX, IEC 6158/61511 ALARP megvalósítása Maradék rizikó Tolerálható rizikó A folyamat rizikója Növekvőrizikó ALARP Részleges rizikó csökkentés nem SIS segítségével Szükséges rizikó csökkentés Tényleges rizikó csökkenés Részleges rizikó csökkentés a SIS-el Részleges rizikó csökkentés egyéb védelmi réteggel Az összes védelmi réteggel elért rizikó csökkenés 25 Lillafüred 9

10 SEVESO, ATEX, IEC 6158/61511 Hazárd, Rizikó és a törvények Hazárd típus Veszélyes anyag Rb-s atmoszféra Megvalósítás, működtetés, karbantartás Seveso II, Ember Környezet védelmi törvények ATEX 137 IEC 6158 IEC Seveso II, Környezet Környezet védelmi törvények??? IEC 6158 IEC Üzlet??? ATEX 1 IEC 6158 IEC Lillafüred 1

11 SEVESO, ATEX, IEC 6158/61511 Hazárd és Rizikó és a törvények Ember Környezet Törvény/ szabvány Seveso II ATEX 137 Seveso II, Környezet védelmi törvények Technika Rb-s dokumentáció Adminisztráció, Környezet védelmi technikák Üzlet?????? 25 Lillafüred 11

12 SEVESO, ATEX, IEC 6158/61511 Hazárd és Rizikó és a törvények Ember Környezet Törvény/ szabvány Seveso II ATEX 137 Seveso II, Környezet védelmi törvények Technika Rb-s dokumentáció Adminisztráció, Környezet védelmi technikák Üzlet?????? 25 Lillafüred 12

13 SEVESO, ATEX, IEC 6158/61511 Hazárd és Rizikó és a törvények jellege Hatóköre Érvénye és legalitása Hatókör tárgya Seveso II és kiegészítése Környezet, Ember, Közösség Kötelező Veszélyes anyagok termelése, tárolása ATEX 137 Dolgozók munkahelyi kockázata Kötelező Robbanás veszélyes környezet hatása a munkahelyekre MSZ IEC 6158 MSZ IEC Ember Környezet Üzlet Nem Kötelező Veszélyes technológiák rizikó csökkentése 25 Lillafüred 13

14 SEVESO, ATEX, IEC 6158/61511 Szabványok, direktívák értékelése Szabvány/ Direktíva Alkalmazási terület Felhasználás Védelem jellege ATEX 1 Robbanás veszélyes terek Ex területen alkalmazott villamos gyártmányok Rizikó szint garantálása, Technikai, ALARP ATEX 137 Robbanás veszélyes terek Ex területen dolgozók biztonsága Jogi megelőzés, kommunikatív, ALARP SEVESO II Toxikus anyagok Emberek és közösség védelme Jogi, adminisztratív kommunikatív MSZ IEC 6158 MSZ IEC Folyamatos technológiák Ember, környezete és üzlet védelme Rizikó csökkentési technikák és megoldások 25 Lillafüred 14

15 SEVESO, ATEX, IEC 6158/61511 Folyamat értékelés: HAZOP, LOPA Rizikó értékelése Bekövetkezési gyakoriság Következmény súlyossága Megelőzhetőség és elkerülhetőség Folyamat rizikó értékelése HAZOP Módszertan a rizikó értékelésére (tény feltárás) LOPA Módszertan a rizikó csökkentés értékelésére (védelem tervezés) 25 Lillafüred 15

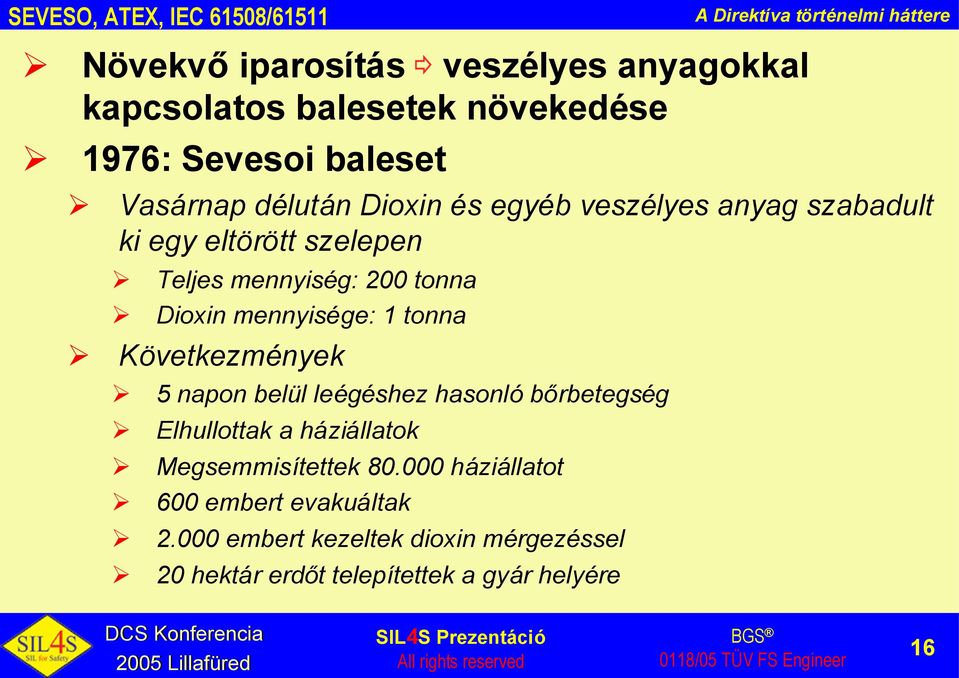

16 SEVESO, ATEX, IEC 6158/61511 A Direktíva történelmi háttere Növekvőiparosítás veszélyes anyagokkal kapcsolatos balesetek növekedése 1976: Sevesoi baleset Vasárnap délután Dioxin és egyéb veszélyes anyag szabadult ki egy eltörött szelepen Teljes mennyiség: 2 tonna Dioxin mennyisége: 1 tonna Következmények 5 napon belül leégéshez hasonló bőrbetegség Elhullottak a háziállatok Megsemmisítettek 8. háziállatot 6 embert evakuáltak 2. embert kezeltek dioxin mérgezéssel 2 hektár erdőt telepítettek a gyár helyére 25 Lillafüred 16

17 SEVESO, ATEX, IEC 6158/61511 A Direktíva történelmi háttere 1982: 82/51/EEC Seveso Direktíva elfogadása 1984, Bhopal, India, Union Carbide: methyl isocianid szivárgás, 2.5 ember meghalt 1986, Basel, Svájc, Sandoz: higany, szerves anyagok: fél millió hal pusztult el a Szajnában 1987: 87/216/EEC SEVESO Direktíva kiegészítése 1988: 88/61/EEC SEVESO Direktíva kiegészítése 25 Lillafüred 17

18 SEVESO, ATEX, IEC 6158/61511 A Direktíva történelmi háttere 1996: 96/82/EC Seveso II Direktíva elfogadása 2 éven belül nemzeti törvényeket harmonizálni kellett és 199.Február 3-tól kötelezőérvényűvé vált az Európai Unión belül SEVESO II felülírta a megelőzőváltozatokat Fontos változások: Kibővítették a törvény hatókörét Új követelmények a Biztonsági management rendszerekre Vészhelyzet tervezés Földhasználat tervezés Felügyelet és ellenőrzés megerősítése 25 Lillafüred 18

19 SEVESO, ATEX, IEC 6158/61511 A Direktíva törvényi alapjai A SEVESO II Direktíva az EC 137 cikkelyen alapul, mely kimondja, hogy a nemzeti törvényeknek szigorúbb előírásokat kell fenntartani és elfogadni, mint amit a Direktíva előír 25 Lillafüred 19

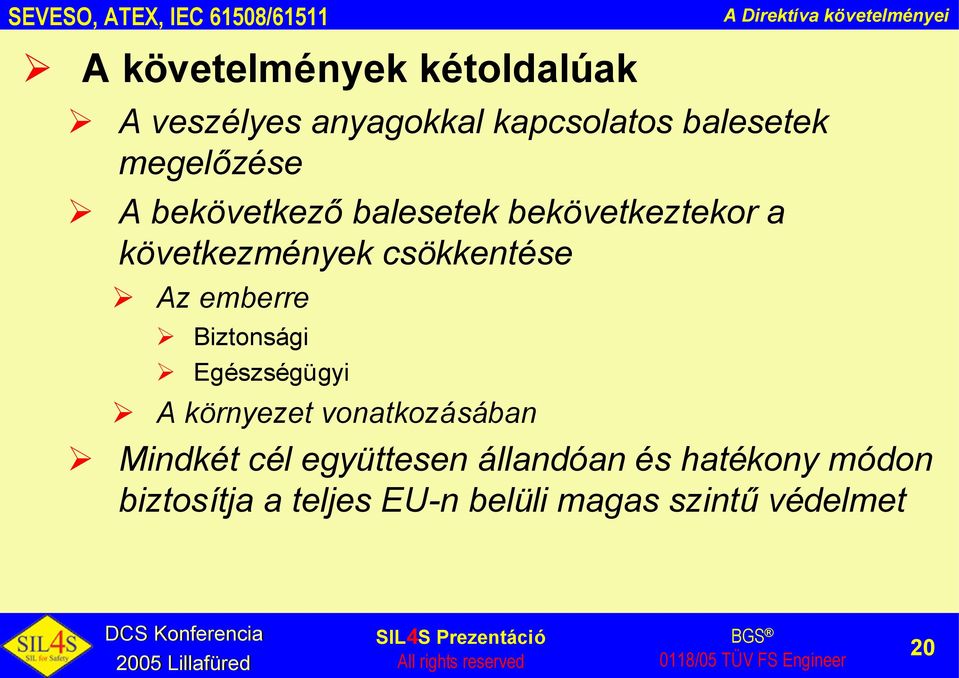

20 SEVESO, ATEX, IEC 6158/61511 A Direktíva követelményei A követelmények kétoldalúak A veszélyes anyagokkal kapcsolatos balesetek megelőzése A bekövetkezőbalesetek bekövetkeztekor a következmények csökkentése Az emberre Biztonsági Egészségügyi A környezet vonatkozásában Mindkét cél együttesen állandóan és hatékony módon biztosítja a teljes EU-n belüli magas szintűvédelmet 25 Lillafüred 2

21 SEVESO, ATEX, IEC 6158/61511 A Direktíva hatóköre A SEVESO II direktíva a veszélyes anyagok (kémiai vegyületek) jelenlétével kapcsolatos ipari tevékenységgel és tárolásukkal foglalkozik A Direktíva egy a rendszer működtetéséből belsőleg adódó három szintűbiztonságot biztosít: Ahol a direktívában megadottnál kevesebb anyagot tárolnak,arra a direktíva nem vonatkozik, de be kell tartani az egyéb alábbiakra vonatkozó törvényeket: egészségügyi környezet védelmi biztonsági 25 Lillafüred 21

22 SEVESO, ATEX, IEC 6158/61511 A Direktíva hatóköre A Direktíva egy a rendszer működtetéséből belsőleg adódó három szintűbiztonságot biztosít folytatás : Ahol a direktívában megadottnál alsó határnál több anyagot tárolnak,arra vonatkozik a direktíva és az erre vonatkozó kevésbé szigorúbb előírásokat kell betartani Ahol a direktívában megadottnál felsőhatárnál több anyagot tárolnak,arra vonatkozik a direktíva és az erre vonatkozó előírásokat maradéktalanul be kell betartani 25 Lillafüred 22

23 SEVESO, ATEX, IEC 6158/61511 A Direktíva hatóköre A Direktíva nem vonatkozik az alábbi területekre és tevékenységekre: Nukleáris biztonság Veszélyes anyagok szállítására és átmeneti telephelyen kívüli, tárolására És veszélyes anyagok csővezetéki szállítására Katonai területekre és alkalmazásokra Robbanóanyagokkal kapcsolatos tevékenységekre 25 Lillafüred 23

24 SEVESO, ATEX, IEC 6158/61511 Általános és specifikus követelmények A Direktíva általános és specifikus előírásokat tartalmaz a: Működtetőkre (tulajdonos(ok) vagy operátorok), a továbbiakban operátor A tagállamok hatóságaira Az előírások két kategóriába sorolhatók: A nagyobb balesetek megelőzése A nagyobb balesetek következményeinek a csökkentése és korlátozása 25 Lillafüred 24

25 SEVESO, ATEX, IEC 6158/61511 Általános és specifikus követelmények Minden operátor aki a Direktíva hatálya alá tartozik köteles jelentés küldeni a kompetens hatóság(ok)nak A súlyos baleseteket megelőzőbiztonság politikájáról A direktíva felsőtárolási határát meghaladó telephely operátorai kötelesek Biztonsági riportot készíteni Biztonsági Management rendszert működtetni És vészhelyzetre vonatkozó tervet készíteni 25 Lillafüred 25

26 SEVESO, ATEX, IEC 6158/61511 Általános és specifikus követelmények A tagállamok felelős Hatóságai az operátor kérésére korlátozhatják a Biztonsági Riportban foglalt információk nyilvánosságát (felmentési szabály) OJ No L 192, 1998 jelű, Július 8-i döntés harmonizálja az erre vonatkozó kritériumokat (felmentési szabály) a kompetens hatóságok felmentési döntései számára 25 Lillafüred 26

27 SEVESO, ATEX, IEC 6158/61511 A Direktíva Biztonsági management rendszer létrehozása A Biztonsági management rendszer bevezetésekor figyelembe kell venni általánosan és specifikusan is Új managelési módszerek kifejlesztését Új szervezeti módszerek alkalmazását Ez jelentőváltozás a a rizikó managelés ipari gyakorlatában az elmúlt 1 évhez képest Az EU-n belüli balesetek elemzése kimutatta, hogy 9%-ban főokozati tényezőa balesetek megelőzésében és csökkentésében szerepet játszó (vagy nem játszó) managelési faktor volt Ezért egyik főcélként kötelezően előírja a managelési tényezők kiemelt szerepét, hogy a managelési okok miatt bekövetkezőbalesetek csökkenjenek 25 Lillafüred 27

28 SEVESO, ATEX, IEC 6158/61511 Vészhelyzet kezelési terv Az operátornak BelsőVészhelyez Kezelési Tervet kell készíteni Be kell adni a Hatóságoknak, hogy elkészüljön a KülsőVészhelyez Kezelési Tervet A Vészhelyzet Kezelési Terveket folyamatosan Felül kell vizsgálni Reviziózni kell és Aktualizálni kell 25 Lillafüred 28

29 SEVESO, ATEX, IEC 6158/61511 Vészhelyzet kezelési terv Új eleme a Direktívának, hogy Az operátornak konzultálni kell a személyzettel a BelsőVészhelyzet Kezelési Tervről valamint a A helyi hatóságokkal együtt konzultálni kell a civil lakóssággal a KülsőVészhelyzet Kezelési Tervről is Elsőalkalom, hogy a SEVESO II direktíva kötelezően előírja a BelsőVészhelyzet Kezelési Terv és a KülsőVészhelyzet Kezelési Terv rendszeres tesztelését a gyakorlatban is 25 Lillafüred 29

30 SEVESO, ATEX, IEC 6158/61511 Terület hasznosítási terv A Bhopal-i baleset tanulságaként a Direktíva előírja terület hasznosítási terv hatósági figyelembevételét is amikor egy Új üzemet létesítenek Egy üzemet módosítanak Új szállítási kapcsolatot létesítenek, mely a közösségi és lakossági területekkel kapcsolatos Hosszabb távon, a Terület Hasznosítási Terv-nek biztosítani kell, megfelelőtávolság legyen és maradjon a veszélyes üzemek és a lakó területek között 25 Lillafüred 3

31 SEVESO, ATEX, IEC 6158/61511 A civil lakosság tájékoztatása, kommunikáció A SEVESO II direktíva több jogot ad a közösségeknek, hogy Információkat kapjanak az új veszélyes üzemekről és Konzultációt folytassanak azokról Mind az operátorok és a helyi hatóságok kötelesek tájékoztatni a lakosságot a kérésének megfelelően Passzív információ állandó hozzáférést jelent az információkhoz a lakósság kérésének megfelelően Aktív információ pedig az operátor és a hatóság pro aktív tevékenységét jelenti: Brossúrák Kiadványok segítségével a baleset esetében követendő viselkedésről 25 Lillafüred 31

32 SEVESO, ATEX, IEC 6158/61511 Katasztrófa jelentések A tagállamok kötelesek a balesetekről beszámolót készíteni az EU-nak az alábbiak szerint: Létrehozták az úgynevezett Komoly Balesetek Jelentés Rendszerét (MARS: Major Accident Reporting System) és Létrehozták az Ipari Rizikókkal kapcsolatos Közösségi Dokumentációs Rendszert a Komoly Balesetek Hazárd Hivatalon belül 25 Lillafüred 32

33 SEVESO, ATEX, IEC 6158/61511 Felügyelet A Direktíva megerősítette és konzisztenssé tette az Európai szint felügyelet Legjelentősebb előírás, hogy az országos hatóságok számára kötelezővé vált egy felügyeleti rendszer megszervezése mely vagy Egy minden telephelyre kiterjedőhivatalos értékelés vagy minimum évi egy inspekció a telephelyen 25 Lillafüred 33

34 SEVESO, ATEX, IEC 6158/61511 Adminisztratív kooperáció Létrehozták a Kompetens hatóságok Titkárságát, mely A tagállamok képviselőiből és a Európai Hatóság szakértőiből áll Ez biztosítja, hogy a Direktíva Implementálása koherens legyen és A direktíva előírásai konzisztensen kerüljenek alkalmazásra Ez a munka konszenzusos alapon működik A Direktíva értelmezéseinek minden problémáját megvitatják és gyakorlati alkalmazás technikai irányelveket rögzítenek 25 Lillafüred 34

35 SEVESO, ATEX, IEC 6158/61511 Iránymutatási dokumentumok A SEVESO Direktíva tagállamokon belüli egyértelműinterpretálására, a Hatóság a tagállamokkal kooperálva az alábbi iránymutatási dokumentumokat készítette: A biztonsági riportokra vonatkozó iránymutatás A súlyos balesetek megelőzési politikájára vonatkozó iránymutatás A Biztonsági management rendszerre vonatkozó iránymutatás A felmentésekre vonatkozó iránymutatás Terület rendezésre vonatkozó iránymutatás A közösségekkel való kapcsolat tartásra vonatkozó iránymutatás A felügyeleti tevékenységre vonatkozó iránymutatás 25 Lillafüred 35

36 SEVESO, ATEX, IEC 6158/61511 Iránymutatási dokumentumok A FAQ (Gyakran kérdezett kérdések)-re adott válaszok megtalálhatók a MAHB web lapján ( A dokumentumoknak nincs jogi státuszuk csak iránymutatásul szolgálnak Az operátoroknak A Hatóságoknak 25 Lillafüred 36

37 SEVESO, ATEX, IEC 6158/61511 Riport küldés a Direktíva végrehajtásáról A tagállamoknak három évente riportot kell küldeni az EU hatóságnak a felsőkategóriás létesítményekről (6. és 9. cikkely) Az EU Hatóság összegzi és publikálja a begyűjtött információkat minden három évben Az elsőriport 1988-ban készült Ezek a riportok hozzáférhetők a tagállamok nyelvén az EU Hivatalos újságjában 25 Lillafüred 37

38 SEVESO, ATEX, IEC 6158/61511 Értékelés a riportok alapján A 15 tagállam teljesítette kötelességét és szolgáltatta a három éves riportot 3278 felsőkategóriás telephelyet hoztak létre, ami 114. ember/telephely 93% megküldte a Biztonsági riportot a kompetens hatóságnak 91% elkészítette a Belsőkatasztrófa elhárítási tervét 34%-ban készült el a KülsőKatasztrófa védelmi terv 64% adott információt a Biztonsági intézkedésekről 66%-ban történ felülvizsgálat 22-ben 25 Lillafüred 38

39 SEVESO, ATEX, IEC 6158/61511 Értékelés a riportok alapján A tagállamoknak legkésőbb ig kellet legkésőbb átvenni a direktívákat a saját törvényeikbe Ennek ellenére sok specifikus határidő csúszott egy, kettővagy három évet Tény, hogy a legtöbb tagállam csúszott a bevezetéssel Az operátorok csúsztak a BelsőBiztonsági Beszámolókkal Ezért csúszott a külsőbiztonsági Katasztrófa védelmi terv is 25 Lillafüred 39

40 SEVESO, ATEX, IEC 6158/61511 Értékelés a riportok alapján Az egyéni és céges reklamációk kapcsán a EU Hatóság nyitott egy eset nyilvántartást Az esetek többsége a terület felhasználással kapcsolatos Következőbeszámolói periódus között lesz, melyet teljesen a SEVESO II Direktívára alapoznak A 1 új tagállam szintén beszámolói kötelezettséggel rendelkezik 25 Lillafüred 4

41 SEVESO, ATEX, IEC 6158/61511 Katasztrófák Három baleset: Enschede, több mint 1 halottal 1998-ban Toulouse, Franciaország,műtrágya robbanás, 21 A A Baia Mare (Nagyabánya), Románia, cián szennyezés, 22 A A 25 Lillafüred 41

42 SEVESO, ATEX, IEC 6158/61511 SEVESO II Direktíva kiegészítése Kiegészítés án: 23/15/EC Főkiegészítések a tárolással és feldolgozással kapcsolatosak a Bányászat területén (Baia Mare, Nagybánya, cianid szennyezés, Tisza és Duna) Pirotechnika területén (Enschede, tüzijáték gyár robbanás) Ammónium nitrát és ammónium nitrát tartalmú műtrágyák területén (Toulouse, műtrágya robbanás) Határidő: 25.Julius Lillafüred 42

43 Robbanás s biztonsági dokumentáci ció ATEX 137 3/23.(III.1.) FMM-ESZCSM együttes rendelet Baradits György Sr. TÜV Functional Safety Engineer Safety Instrumented System TÜV id: 118/ Lillafüred SIL4S Presentation TÜV FS Engineer

44 SEVESO, ATEX, IEC 6158/61511 Európai áttekintés Alap rendelet az alábbi EU rendelet: Directive 1999/92/EC of the European parliament and council of 16 December 1999 Közismertebb nevén: ATEX 137 direktíva Az ATEX 137 hivatkozik az ATEX 1-ra, mely a robbanás veszélyes környezetben használatos készülékekről és védelmi rendszerekről szól, melyben utal egy kiegészítődirektívára, mely az ilyen - robbanási veszélyes környezetben helyezett és működtetett készülékekkel kapcsolatos munkahelyi kockázatokról szól 25 Lillafüred 44

45 SEVESO, ATEX, IEC 6158/61511 A Rendelet hatálya és definíciók A rendelet kiadásának hivatkozási alapja: 1993.évi XCIII. Törvény (Mvt.) 23. -a. A rendelet hatálya Robbanásveszélyes környezetben lévőmunkahelyek, azok kialakítása és használata Definíciók Robbanóképes légtér Éghetőgázok Éghetőgőzök, aeroszolok Éghetőporok levegővel alkotott keveréke, mely meggyulladhat Potenciálisan robbanás veszélyes környezet a munkatér azon része, ahol robbanóképes légtér kialakulhat 25 Lillafüred 45

46 SEVESO, ATEX, IEC 6158/61511 Rendelet hatálya A rendelet hatálya nem terjed ki Egészség ügy Gázfogyasztó készülékek Robbanó és instabil vegyi anyagokkal kapcsolatos tevékenységekre Bányászati munkahelyekre (külön jog szabály) Közúti, vasúti és légi szállító eszközök (nemzetközi megállapodások), kivéve a rendeltetés szerűgyári szállító eszközök Tűzoltási és műszaki mentési tevékenységekre (külön jog szabály) Általános szabály: Rb-s környezetben használt berendezés, védelmi rendszer vizsgálata, tanúsítása során ezen túlmenően egyéb rendelkezéseket (szabványokat) is alkalmazni kell 25 Lillafüred 46

47 SEVESO, ATEX, IEC 6158/61511 Munkáltató általános feladatai Robbanóképes légtér kialakulásának a megelőzése Ha nincs erre lehetőség akkor egyéb intézkedésekkel a Robbanás elhárítása Robbanás hatásainak a csökkentése Az intézkedések folyamatos ellenőrzése, ha Szellőztetés változik Megváltozik a technológia A munkahelyet veszély mentesnek kell kialakítani Rb-s légtér kialakulása esetén folyamatos felügyeletet (monitorozást) kell kialakítani 25 Lillafüred 47

48 SEVESO, ATEX, IEC 6158/61511 A munkáltató minimális munkavédelmi kötelezettségei Rb-s védelmi oktatást kell tartani, valamint Robbanásvédelmi dokumentáció alapján Munkavégzés feltétele a munkavégzési engedély Munkavégzési engedély kiadási jogosultság meghatározása Munkavégzés alatti felügyeletet biztosítása Robbanás elleni egyedi védőintézkedések A védőintézkedéseknél a legveszélyesebb jelen lévőgáz a mérvadó Éghetőgázok, gőzök biztonságos Elvezetése Összegyűjtése A kockázat értékelésnél figyelembe kell venni a sztatikus feltöltődést is (pl. antisztatikus munkaruha biztosítása) 25 Lillafüred 48

49 SEVESO, ATEX, IEC 6158/61511 A munkáltató minimális munkavédelmi kötelezettségei Robbanás elleni egyedi védőintézkedések folyt Az üzembe helyezés feltétele a robbanás védelmi dokumentáció megléte Ezt alkalmazni kell az összes gyújtóforrást jelentő Berendezésre Készülékre Védelmi rendszerre Vagy ezek rész egységére Robbanási kockázat minimalizálására biztosítani kell a megfelelő Tervezést Kivitelezést Üzemeltetést Karbantartást 25 Lillafüred 49

50 SEVESO, ATEX, IEC 6158/61511 A munkáltató minimális munkavédelmi kötelezettségei Robbanás elleni egyedi védőintézkedések folyt Ha a robbanás bekövetkezik, akkor a feladat a Tovább terjedés minimalizálása Munkahelyeket minimálisan és ellenőrzötten érintse Munkavállalót érintőfizikai hatás minimum legyen Robbanóképes légtér kialakulása esetén optikai, illetve akusztikai módon riasztani kell a dolgozókat Robbanásvédelmi dokumentáció alapján Menekülési útvonalat kell kijelölni Menekülőeszközöket kell biztosítani Ezek karbantartását biztosítani kell A menekülést oktatni és gyakorolni kell 25 Lillafüred 5

51 SEVESO, ATEX, IEC 6158/61511 Kockázat és az automatizálás Energia kimaradás Független betáplálást kell biztosítani Az automatikus köröknek kézi üzem módot kell biztosítani Meg kell követelni a szükséges szakértelmet Tárolt energiát gyorsan és biztonságosan el kell vezetni Zóna besorolású terekre vonatkozóan Gyújtóforrást bevinni tilos tiltó táblákat kell elhelyezni Illetéktelenek belépését meg kell akadályozni 25 Lillafüred 51

52 SEVESO, ATEX, IEC 6158/61511 Készülékek és védelmi rendszer kiválasztás Érvényesek az egyéb direktívák és szabványok mint ATEX 1 MSZ EN 5414 sorozat Mvt előírásai Zónák és kategóriák, vagy 2. zóna: 1. kategóriájú készülék 1, vagy 21. zóna: 1. vagy 2 kategóriájú készülék 2, vagy 22. zóna: 1., 2., vagy 3 kategóriájú készülék 25 Lillafüred 52

53 SEVESO, ATEX, IEC 6158/61511 Munkáltató kockázat értékelési kötelezettsége A munkahelyek várható veszélyeinek azonosítását és kockázat elemzését a Mvt a és a Mvt a (2) bekezdése írja elő A kockázatot az alábbi szempontok szerint kell értékelni A robbanóképes elegy kialakulásának valószínűsége és időtartama A gyújtóhatás bekövetkezésének a valószínűsége, beleértve az elektrosztatikus kisüléseket is Berendezések, alkalmazott anyagok, eljárások kölcsönhatása Robbanás bekövetkezése esetén a várható hatások mértéke Szomszédos terek kockázatát is figyelembe kell venni 25 Lillafüred 53

54 SEVESO, ATEX, IEC 6158/61511 Munkáltató koordinációs feladatai A robbanás veszélyes környezetben működő több munkáltató egyedileg felelős a kötelezettségek betartásáért (pl. karbantartók stb.) Az üzemeltetőmunkáltató köteles a robbanás védelmi dokumentációban rögzíteni az Együtt működés célját Együtt működés módját Együtt működéssel kapcsolatos intézkedéseket Ez nem érinti az Mvt. 4. (2) bekezdésben előírt követelményeket 25 Lillafüred 54

55 SEVESO, ATEX, IEC 6158/61511 Munkáltató koordinációs feladatai A munkáltatónak előzetes tájékoztatási kötelezettsége van a munka környezet robbanás veszélyességéről a Munkavállalókkal Munkavédelmi képviselőikkel Megelőzőintézkedésekről Tanácskozási kötelezettség a munkavállalókkal és képviselőikkel 25 Lillafüred 55

56 SEVESO, ATEX, IEC 6158/61511 A robbanás veszélyes területek, zónák A munkáltatónak a robbanóképes tereket zónákba kell sorolnia A zónákba sorolt területeken jelen rendelet előírásait be kell tartani Ahol a munkavállalók egészségét és biztonságát veszélyezteti a robbanóképes légtér, ott ezt megkülönböztető jellel kell jelezni 25 Lillafüred 56

57 SEVESO, ATEX, IEC 6158/61511 Zóna besorolások, Gázok, gőzök ködök (aeroszolok). zóna Az a munkatér, ahol gázok, gőzök, ködök levegővel alkotott robbanóképes keveréke állandóan, hosszú időtartamban vagy gyakran van jelen 1. zóna Az a munkatér, ahol normál üzemi körülmények között, a gázok, gőzök, ködök levegővel alkotott robbanóképes keveréke előfordulhat 2. zóna Az a munkatér, ahol normál üzemi körülmények között, a gázok, gőzök, ködök levegővel alkotott robbanóképes keveréke ritkán vagy rövid időtartamra van jelen 25 Lillafüred 57

58 SEVESO, ATEX, IEC 6158/61511 Zóna besorolások, Porok 2. zóna Az a munkatér, ahol lebegőéghetőporok levegővel alkotott robbanóképes keveréke állandóan, hosszú időtartamban vagy gyakran van jelen 21. zóna Az a munkatér, ahol normál üzemi körülmények között, lebegőéghetőporok levegővel alkotott robbanóképes keveréke előfordulhat 22. zóna Az a munkatér, ahol normál üzemi körülmények között, lebegőéghetőporok levegővel alkotott robbanóképes keveréke ritkán vagy rövid időtartamra van jelen 25 Lillafüred 58

59 SEVESO, ATEX, IEC 6158/61511 Zóna besorolások és valószínűségek Besorolás A robbanóképes keverék jelenlétének a valószínűsége A veszély időtartama/év t Zóna P > 1-1 t >1 óra Zóna P > óra t >1 óra Zóna P > óra t >.1 óra 25 Lillafüred 59

60 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció Robbanás védelmi dokumentációt Kötelezőelkészíteni Hatályos től Kötelezőfolyamatosan felülvizsgálni Kötelezőkarbantartani Robbanás védelmi dokumentáció tartalma Kockázatok felmérése és értékelése A megtett intézkedések felsorolása Zóna besorolások elkészítése Munkaeszközök és használatuk biztonsági és egészségügyi követelmény rendszerének elkészítése 25 Lillafüred 6

61 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció Robbanás védelmi dokumentációt folyt A munkavégzés előtt el kell készíteni Változások esetén módosítani kell, ha Munkahelyet kibővítették Munkahelyet átalakították Az alkalmazott munkafolyamatban vagy technológiában változás történt Robbanás védelmi dokumentációt és annak módosításait ismertetni kell a Dolgozókkal Munkavédelmi képviselőikkel 25 Lillafüred 61

62 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció#adat gyűjtés Az üzem területén előforduló robbanó-képes légtér kialakítását lehetővé tevő éghetőgázok, gőzök, folyadékok és ködök meghatározása Anyag megnevezése Relatív sűrűség (levegőre vonatkoztatva) ARH (alsó robbanási határ) levegőben (térf/térf) FRH (felsőrobbanási határ) levegőben (térf/térf) Gyulladási hőmérséklet C o Hőmérséklet osztály Robbanási csoport Lobbanás pont Minimális gyújtási energia 25 Lillafüred 62

63 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció elkészítési folyamata#adat gyűjtés Az üzem területén lévő technológiai folyamat működtetéséhez használt készülékek, mint kibocsátó források (készülékek, szivattyúk, műszerek stb ) Gép, technológiai egység Készülék kód Anyag megnevezése Halmazállapot Sűrűség Alsó robbanási határ Felsőrobbanási határ Gázosztály Készülék osztály 25 Lillafüred 63

64 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció#adat feldolgozás Az üzemi gyújtó forrás kategóriák értékelése az MSZ EN szerint Forró felületek Lángok, forró gázok és forró részecskék Mechanikusan generált szikrák Elektromos/elektronikus készülékek Statikus elektromosság Villámlás Adiabatikus kompresszió Exotermikus reakció Katód védelem Rádió frekvenciás elektromágneses hullámok Nagy frekvenciás elektromágneses hullámok Ionizáló sugárzás Ultraszónikus technika 25 Lillafüred 64

65 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció#adat feldolgozás Gépek, készülékek és üzemi kölcsönhatások vizsgálata Szomszédos gépek kölcsönhatása Szomszédos készülékeke kölcsönhatása Szomszédos technológiai egységek kölcsönhatása Szomszédos üzemek kölcsönhatása 25 Lillafüred 65

66 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció#adat feldolgozás Az üzem területén lévő technológiai folyamat működtetéséhez használt készülékek, mint kibocsátó források kibocsátási valószínűségének meghatározása Gyújtóforrás típus az EN :1997 szerint Készülék megnevezése P&ID jele Gyári azonosítója ATEX bizonylat száma Környezet Zóna besorolása Vízszintes körátmérőzónahatár Függőleges zónahatár 25 Lillafüred 66

67 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció#adat feldolgozás Gyújtóforrások kockázat értékelése Gyújtóforrás típus az EN :1997 szerint Készülék megnevezése P&ID jele Gyári azonosítója ATEX bizonylat száma Zóna besorolása Vízszintes körátmérőzónahatár Függőleges zónahatár Gyári ALARP érték Gyújtóforrás kockázati valószínűség Munkahelyi kockázat eredménye 25 Lillafüred 67

68 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció#adat feldolgozás A Gyújtóforrások Zóna besorolása Gyújtóforrás típus az EN :1997 szerint Készülék megnevezése P&ID jele Gyári azonosítója ATEX bizonylat száma Zóna besorolása Vízszintes körátmérőzónahatár Függőleges zónahatár 25 Lillafüred 68

69 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció#adat feldolgozás Munkahelyek jelenlét értékelése Munkahely/munkakör Tartózkodási idő Tartózkodás valószínűsége, óra/év 25 Lillafüred 69

70 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció#adat feldolgozás Munkahelyek jelenléti kockázat értékelése a gyújtóforrások függvényében Munkahely/munkakör Zóna besorolás Gyújtóforrás valószínűség, óra/év Kockázat valószínűség/év 25 Lillafüred 7

71 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció#intézkedések Megtett, javasolt intézkedések a munkahelyek kockázatainak csökkentésére Munkaügyi intézkedések Technológiai intézkedések Karbantartással kapcsolatos intézkedések Kiegészítő, technikai jellegűjavaslatok Munkaeszközök és használatuk biztonsági 25 Lillafüred 71

72 SEVESO, ATEX, IEC 6158/61511 Robbanás védelmi dokumentáció: intézkedések Módosítási intézkedési terv: MOC (Management of Change) Munkahelybővítésre Munkahely átalakításra Munkafolyamat változtatásra Technológiai változtatásra Kommunikációs terv Munkavállalókra Munkavédelmi képviselőkkel való tárgyalásra 25 Lillafüred 72

73 MSZ IEC 6158 és MSZ IEC szabvány Baradits György Sr. TÜV Functional Safety Engineer Safety Instrumented System TÜV id: 118/ Lillafüred SIL4S Presentation TÜV FS Engineer

74 SEVESO, ATEX, IEC 6158/61511 MSZ IEC 6158/61511 alap statisztika 2,6 % Változtatások a szerelés és üzembe helyezés után 14,7 % Működtetés és karbantartás 55,8 85,3 44,1 64,7 1 % 44,1 % Specifikáció 5,9 % Szerelés és üzembe helyezés 14,7 % Tervezés és megvalósítás Független szakértők 34 eset tanulmánya alapján 25 Lillafüred 74

75 SEVESO, ATEX, IEC 6158/61511 MSZ 6158 és MSZ IEC alkalmazása PROCESS SZEKTOR SAFETY INSTRUMENTED SYSTEM SZABVÁNYOK Gyártók és eszköz szállítók IEC/EN 6158 (MSZ EN :22) Safety Instrumented Systems (SIS) Tervezők, integrátorok és felhasználók IEC/EN ANSI/ISA (MSZ EN :25) 25 Lillafüred 75

76 SEVESO, ATEX, IEC 6158/61511 IEC 6158: Biztonsági életciklus modell #1 Koncepció #2 Biztonsági alapelvek rögzítése #3 Hazárd és Rizikó elemzés #4 biztonsági követelmény rendszer #5 Biztonsági követelmények allokálása Analízis Tulajdonos/licenzor/konzultáns Realizálás Szállító/szállító/tulajdonos Működtetés Tulajdonos/Szállító Nem tartozik a szabvány hatálya alá Teljes körű megtervezése a. Megvalósítás #6 Működtetés és karbantartásnak #7 Biztonsági validálásnak #8 Szerelés és üzembe helyezésnek #9 E/E/PES (SIS) #1 Egyéb technológiai #11 Külső védelmi rétegek #12 Szerelés és üzem behelyezés #13 Biztonsági validálás Vissza a megfelelőslc-hez #14 Működtetés és karbantartás #15 Változtatás és felújítás #16 Leszerelés, megszüntetés 25 Lillafüred 76

77 SEVESO, ATEX, IEC 6158/61511 IEC 61511: Biztonsági életciklus modell #1 Hazárd & rizikó értékelés #2 Biztonsági függvények allokálása a védelmi rétegekhez Analízis Végfelhasználó/Licensz adó, konzulens Realizáció Szállító/kontraktor/végfelhasználó #3 Biztonsági követelmény specifikáció (SRS) a SIS számára #4 SIS tervezés és engineering Non SIS tervezés és engineering Működtetés Végfelhasználó/kontraktor Nem részletezett követelmény #5 Installálás, üzembe helyezés és validálás Teljes élet ciklus #6 Működtetés és karbantartás #1 Funkcionális Biztonság Management, értékelés és auditálás #11 Biztonsági életciklus struktúra és tervezés #7 Változtatás (MOC) #8 Leszerelés #9 Verifikáció 25 Lillafüred 77

78 SEVESO, ATEX, IEC 6158/61511 MSZ IEC 6158/61511 Rizikó csökkentés HAZÁRD Egyéb technológiájú biztonsági rendszer Rizikó Csökkentés Külsőrizikó Csökkentési eljárások ERRF TSRS SIS Megjegyzés: TSRS : Technology Safety-Related System ERRF : External Risk Reduction Facility SIS : Safety Instrumented System IEC 6158 IEC Lillafüred 78

79 SEVESO, ATEX, IEC 6158/61511 Lakossági havária terv Katasztrófa bejelentés Üzem havária terv Evakuálási eljárás Kárcsökkentés (pld. F&G) Mechanikus kárcsökkentés SIS SIS kármentőrendszer Operátor felügyelet Megelőzés (pld. ESD) Mechanikus védelmi réteg Folyamat alarmok operátori beavatkozással SIS SIS megelőzőrendszer MSZ IEC 6158/ Védelmi rétegek Szabályzás és Monitoring Alap irányító rendszer - BPCS Monitoring rendszer (process alarmok) Operátor felügyelet Folyamat 25 Lillafüred 79

80 SEVESO, ATEX, IEC 6158/ IEC: c) all reasonably foreseeable dangerous failure modes of the EUC control system shall be determined and taken into account in developing the specification for the overall safety requirements; MSZ IEC 6158/61511 SIS és DCS Integráció d) the EUC control system shall be separate and independent from the E/E/PE safety-related systems, other technology safety-related systems and external risk reduction facilities. NOTE 2 Providing the safety-related systems have been designed to provide adequate safety integrity, taking into account the normal demand rate from the EUC control system, it will not be necessary to designate the EUC control system as a safety-related system (and, therefore, its functions will not be designated as safety functions within the context of this standard). In some applications, particularly where very high safety integrity is required, it may be appropriate to reduce the demand rate by designing the EUC control system to have a lower than normal failure rate. In such cases, if the failure rate is less than the higher limit target safety integrity for safety integrity level 1 (see table 3), then the control system will become safety-related and the requirements in this standard will apply If the requirements of a) to d) inclusive cannot be met, then the EUC control system shall be designated as a safety-related system. The safety integrity level allocated to the EUC control system shall be based on the failure rate that is claimed for the EUC control system in accordance with the target failure measures specified in tables 2 and 3. In such cases, the requirements in this standard, relevant to the allocated safety integrity level, shall apply to the EUC control system. NOTE 1 For example, if a failure rate of between 1 6 and 1 5 failures per hour is claimed for the EUC control system, then the requirements appropriate to safety integrity level 1 would need to be met. 25 Lillafüred 8

81 SEVESO, ATEX, IEC 6158/61511 Biztonság és Marketing 25 Lillafüred 81

82 SEVESO, ATEX, IEC 6158/61511 MSZ 5148/61511 Rizikó csökkentés ALARP Nem-SIS A Hazárd következménye Megelőzési/ kárcsökkentési SIS Egyéb Védelmi Védelmi Rétegek Réteg EUC& BPCS Folyamat rizikó Szükséges rizikó csökkentés Elfogadható rizikó szint Hazárd gyakorisága Jelölések: EUC: Equipment Under Control BPCS: Basic Process Control System 25 Lillafüred 82

83 SEVESO, ATEX, IEC 6158/61511 MSZ IEC 6158/61511 SIL definíció Safety Integrity Level SIL Low Demand Mode Operation: PFD T i = 2 év, vagy T i = 1 év < < < < Lillafüred 83

84 SEVESO, ATEX, IEC 6158/61511 MSZ IEC 6158/61511 SIL definíció Safety Integrity Level SIL Continuous/High Demand Mode, Operation: PFH T i = 1 hónap, vagy T i = 3 hónap, vagy T i = 6 hónap, vagy T i = 12 hónap < 1-8 h < 1-7 h < 1-6 h < 1-5 h Lillafüred 84

85 SEVESO, ATEX, IEC 6158/61511 Frekvencia Katasztrófa Gyakori I Valószínű I Esetenkénti I Távoli II Valószínűtlen III Hihetetlen IV MSZ IEC 6158/61511 Hazárd következmények értékelése Következmények Kritikus Marginális Elhanyagolható I I II I II III II III III III III IV III IV IV IV IV IV Megjegyzések: Az I, II, II, IV osztályokhoz tartozó aktuális események szektor függőek. Ez a táblázat egy példát mutat arra, hogyan lehet a táblázat inkább esemény orientált, mint specifikus Az MSZ IEC Part 3 megváltoztatta a kifejezéseket : Frequent likely Probable probable Occasional possible Remote remote Improbable improbable Incredible - Incredible 25 Lillafüred 85

86 SEVESO, ATEX, IEC 6158/61511 Rizikó az MSZ IEC 6158 és MSZ IEC szerint Rizikó osztályok az MSZ IEC/EN szerint Rizikó osztályok Értelmezés I Osztály Nem tolerálható rizikó II Osztály Nem kívánatos rizikó és csak akkor tolerálható, ha a további csökkentés nem praktikus, vagy ha a költségek nagyon nem arányosak az elérhető eredménnyel III Osztály IV Osztály A rizikó csak akkor tolerálható, ha a rizikó csökkentés költsége meghaladja az elérhetőelőnyöket Elhanyagolható rizikó Rizikó osztályok az MSZ IEC/EN szerint Rizikó osztályok Értelmezés I Osztály Nem tolerálható rizikó II Osztály Nem kívánatos rizikó és csak akkor tolerálható, ha a további csökkentés nem praktikus vagy ha a költségek nagyon nem arányosak az elérhetőeredménnyel III Osztály Elhanyagolható rizikó 25 Lillafüred 86

87 SEVESO, ATEX, IEC 6158/61511 MSZ IEC 6158/61511 Rizikó csökkentés Hazárd Következménye C Rizikó (R np )= F np *C Rizikó < T t ahol R t= = F t *C EUC& BPCS EUC Rizikó Biztonsági védelmi réteg szükséges a szükséges rizikó csökkentés eléréséhez Tolerálható rizikó cél Szükséges rizikó csökkentés Hazárd frekvenciája F np Biztonsági Integritás szint a védelmi rétegekhez kacsolódik Jelölések: EUC: Equipment Under Control BPCS: Basic Process Control System 25 Lillafüred 87

88 SEVESO, ATEX, IEC 6158/61511 MSZ IEC 6158/61511 Rizikó csökkentés Risk Reduction SIS (ESD) felépítése SIF (Safety Instrumented Function) összessége - független SIL értékekkel SIF felépítése Sensors (érzékelők) Logic Solvers (Biztonsági PLC) Actuator (beavatkozó) SIF SIL értéke (PFD SIF ) PFDSensor + PFDLogic Solver + PFDActuátor 25 Lillafüred 88

89 SEVESO, ATEX, IEC 6158/61511 IEC Hardware Fault Tolerance (HFT) Architectúra HFT Minimum hardware hiba tolerancia a szenzorokra és a beavatkozókra 1oo1D 2oo2D 1oo2(D) 2oo3(D) 1oo3(D) SIL Minimum hardware fault tolerance 1 2 2oo4(D) 2 4 Special requirements apply (see IEC 6158) HFT megnövelendőeggyel ha a domináns mód nem biztonságos (SFF < 6%) HFT csökkenteni kell eggyel ha az elem safety related (IEC 6158 bizonylatolt) vagy teljesíti a következőket: a hardware elem megfelel a "prior use" kritériumnak (IEC 6158 a proven in use terminológiát használja) Az eszköz csak a processz paraméter beállítását szolgálja A paraméter változtatás védett a SIL érték kisebb mint 4 25 Lillafüred 89

90 SEVESO, ATEX, IEC 6158/61511 IEC Hardware Fault Tolerance (HFT) II. Minimum hardware hiba tolerancia a Logic Solver-re Architectúra 1oo1D 2oo2D 1oo2(D) 2oo3(D) 1oo3(D) HFT SIL Minimum hardware hiba tolerancia SFF < 6 % SFF 6 % to 9 % SFF > 9 % oo4(D) 2 4 Speciális követelmények (lásd IEC 6158) Nem bizonylatolt (IEC 6158 bizonylatolt) vezérlőt bizonylatolni többe kerül, mint amit az olcsóságon megtakarítunk! 25 Lillafüred 9

91 SEVESO, ATEX, IEC 6158/61511 MSZ IEC 6158/61511 Karbantartás - PFD átl PFD átl. = DU * TI 2 25 Lillafüred 91

92 SEVESO, ATEX, IEC 6158/61511 MSZ IEC 6158/61511 MOC Változtatást indító esemény A biztonsági teljesítmény nem éri el a kitűzött célt Szisztematikus hibák miatt Balesetek tapasztalatai miatt Változtatás nyilvántartás Változtatás kérés Hatás tanulmány Működtetési/termelési kérések Új/kiegészített előírások Technológia változtatás Biztonsági követelmények megváltozása HAZÁRD és Rizikó analízis aktualizálás aktualizálás Hatás tanulmány riport Módosítási terv jóváhagyása Vissza a megfelelő biztonsági élet ciklushoz 25 Lillafüred 92

93 SEVESO, ATEX, IEC 6158/61511 Egyetem: Veszprémi Egyetem Mérnöki Kar Képzés Tárgya: Folyamatok Biztonsága Képzés időtartama: 2 év Diploma: Folyamat Biztonsági Szakmérnök Okleveles Folyamat Biztonsági Szakmérnök Alap képzettség Vegyész mérnök Villamos mérnök Gépész mérnök Elsőévfolyam: 26 tavasza 2 alkalommal egy egy hét Oktatási Partnerek VVE, Folyamat SIL4S Kft Létszám: 15 fő/évfolyam Nyelv: évfolyamonként felváltva angol és magyar Szakmérnök képzés, Veszprém 25 Lillafüred 93

94 SEVESO, ATEX, IEC 6158/61511 Szakmérnök képzés, Veszprém, Tematika Kód Tárgy Cím I. félév óraszám II. félév óraszám III. félév óraszám IV. félév óraszám Totál óra/félév Process alap tárgyak P_1 Műveletek P_2 Műveletek készülékei P_3 Műveletek műszerezése 4 4 P_4 Műveletek gépészete 4 4 P_5 Műveletek biztonsága Műszeres alap tárgyak M_1 Terepi műszerezés 4 4 M_2 Irányítástechnika M_3 BPCS 2 2 M_4 APC 3 3 M_5 Biztonsági PLC Lillafüred 94

95 SEVESO, ATEX, IEC 6158/61511 Szakmérnök képzés, Veszprém, Tematika Matematikai alap tárgyak MA_1 Matrix számítás 4 4 MA_2 Valószínűség számítás 4 4 MA_3 Markov modellezés 4 4 Szabványok S_1 SEVESO II direktíva ismertetése 6 6 S_2 ATEX ismertetése 2 2 S_3 MSZ IEC 6158 szabvány ismetetetése S_4 MSZ IEC szabvány ismetetetése S_5 Biztonsági szabvány alkalmazástechnika 2 2 S_6 _1 Safety Requirement Specification 2 2 S_7 _2 Functional Safety Managment 2 2 S_8 _3 Vállalati biztonsági kézikönyv Lillafüred 95

96 SEVESO, ATEX, IEC 6158/61511 Szakmérnök képzés, Veszprém, Tematika Biztonsági tárgyak Realability analízis B_2 _1 HAZOP 4 4 B_3 _2 LOPA 3 3 B_4 _3 FMEA 4 4 B_5 _4 Fault Tree 4 4 B_6 _5 Event tree 4 4 B_7 _6 Risk gráf 4 4 B_8 _7 Kalibrált risk gráf 4 4 B_9 Biztonságot növelőtechnikák B_1 SIL számítás módszertana 6 6 B_11 Human faktorok a biztonságban Lillafüred 96

97 SEVESO, ATEX, IEC 6158/61511 Szakmérnök képzés, Veszprém, Tematika Szabvány alkalmazás SZ_1 Eset tanulmányok SZ_2 Biztonsági projekt kezelés Total óra Lillafüred 97

98 SEVESO, ATEX, IEC 6158/ Lillafü Lillafüred TEXAS City BP finomító baleset 25 áldozatok SIL 4S Prezentáció BGS 98

99 SEVESO, ATEX, IEC 6158/ Lillafü Lillafüred Biztonságos üzemek SIL 4S Prezentáció BGS 99

100 SEVESO, ATEX, IEC 6158/ Lillafü Lillafüred Biztonságos üzemek SIL 4S Prezentáció BGS 1

101 SEVESO, ATEX, IEC 6158/61511 Biztonságos üzemek Kérdések és válaszok 25 Lillafü Lillafüred SIL 4S Prezentáció BGS 11

102 SEVESO, ATEX, IEC 6158/61511 Biztonságos üzemek Látogassa web lapunkat 25 Lillafü Lillafüred SIL 4S Prezentáció BGS 12

103 SEVESO, ATEX, IEC 6158/61511 Biztonságos üzemek Következtetés: 25 Lillafü Lillafüred SIL 4S Prezentáció BGS 13

104 SEVESO, ATEX, IEC 6158/61511 Biztonságos üzemek Helyette: 25 Lillafü Lillafüred SIL 4S Prezentáció BGS 14
