1 Stirling-motor mint a decentralizált energiatermelés egy lehetősége Meggi 2003 Kht. KKK Sopron Ökoenergetikai Kutatási Főirány Hallgató Ferenc ügyvezető, okl. erdőmérnök Sopron, március 3.

2 Energiaellátás és környezetvédelem Az energiapolitika alakításakor szerte a világon három alapvető célt tűznek ki: az ellátás biztonságának növelését, gazdaságosságának javítását és a környezet védelmét. A környezetet kímélő módon kell egyre több villamos energiát előállítani. Sajnos a hőerőművek hatásfoka termodinamikai okokból korlátozott.

3 Hagyományos energiaellátás A példában a felhasznált energia kb. 60%-a kerül a végfelhasználóhoz.

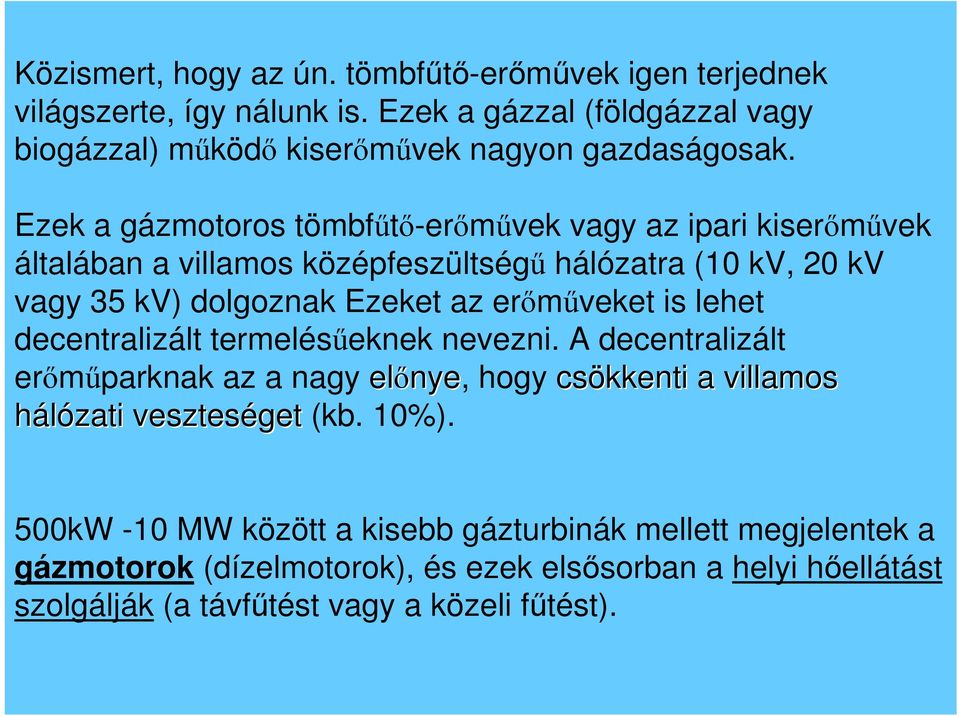

4 Közismert, hogy az ún. tömbfűtő-erőművek igen terjednek világszerte, így nálunk is. Ezek a gázzal (földgázzal vagy biogázzal) működő kiserőművek nagyon gazdaságosak. Ezek a gázmotoros tömbfűtő-erőművek vagy az ipari kiserőművek általában a villamos középfeszültségű hálózatra (10 kv, 20 kv vagy 35 kv) dolgoznak Ezeket az erőműveket is lehet decentralizált termelésűeknek nevezni. A decentralizált erőműparknak az a nagy előnye nye, hogy csökkenti a villamos hálózati veszteséget (kb. 10%). 500kW -10 MW között a kisebb gázturbinák mellett megjelentek a gázmotorok (dízelmotorok), és ezek elsősorban a helyi hőellátást szolgálják (a távfűtést vagy a közeli fűtést).

is lehet decentralizált termelésűeknek nevezni. A decentralizált erőműparknak az a nagy előnye nye, hogy csökkenti a villamos hálózati veszteséget (kb. 10%).

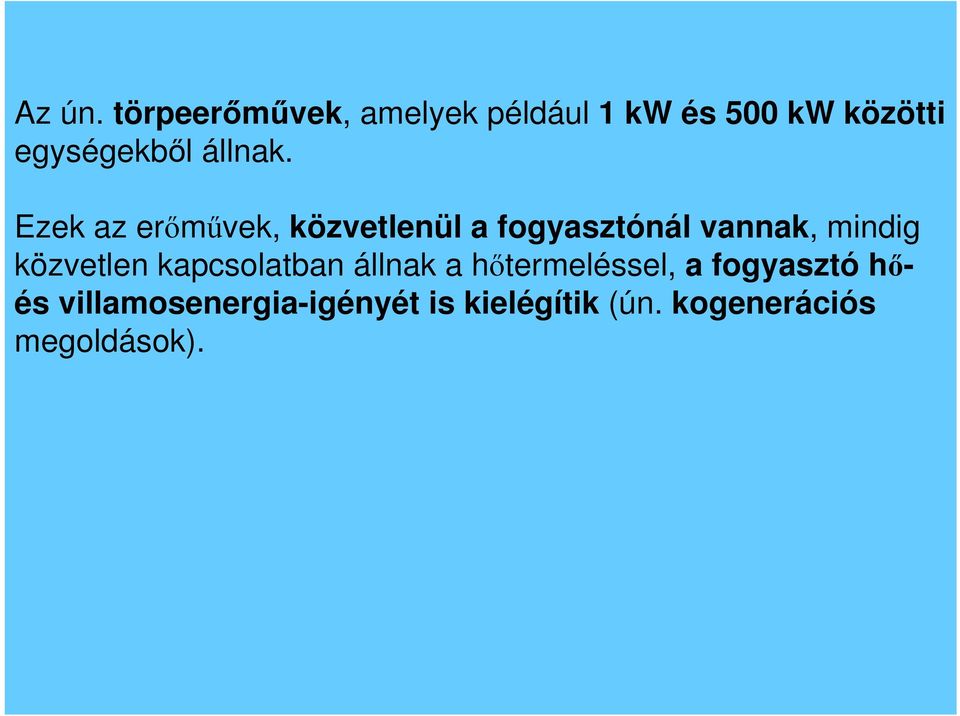

5 Az ún. törpeerőművek, amelyek például 1 kw és 500 kw közötti egységekből állnak. Ezek az erőművek, közvetlenül a fogyasztónál vannak, mindig közvetlen kapcsolatban állnak a hőtermeléssel, a fogyasztó hőés villamosenergia-igényét is kielégítik (ún. kogenerációs megoldások).

6 Kapcsolt termelés A példában a felhasznált primer energia kb. 90%-a hasznosításra kerül a végfelhasználónál.

7 Dr. Stróbl Alajos makro-energetikus által ismertetett törpeerőművek csoportosítása: belső égésű motorok, mikro-gázturbinák, tüzelőanyag-elemek, Stirling-motorok, naperőművek (az eddigiek általában kapcsolt hőtermeléssel), mini-vízerőművek és kis szélerőművek (az összes lehet decentralizált kiserőmű).

Stirling-motorok, naperőművek (az eddigiek általában kapcsolt

8 Az elosztott törpeerőművek általában kisfeszültségre (230 V, 380 V) csatlakoznak, tehát a kisebb villamosenergia-fogyasztók hálózatára. Általában saját igényt elégítenek ki, de mód van egyre több helyen a visszatáplálásra is.

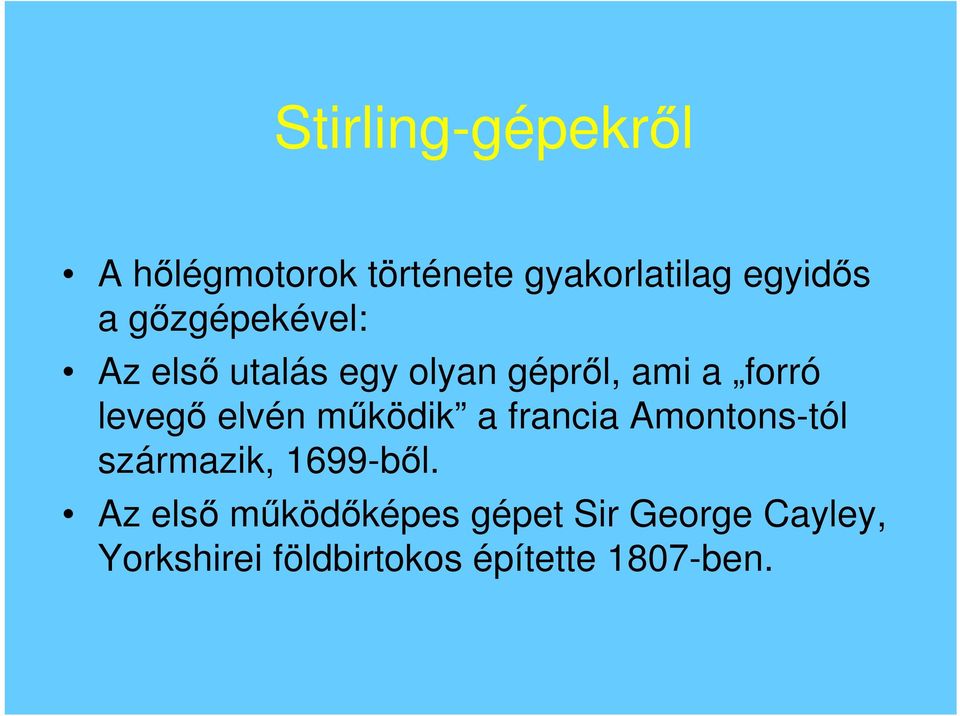

9 Stirling-gépekről A hőlégmotorok története gyakorlatilag egyidős a gőzgépekével: Az első utalás egy olyan gépről, ami a forró levegő elvén működik a francia Amontons-tól származik, 1699-ből. Az első működőképes gépet Sir George Cayley, Yorkshirei földbirtokos építette 1807-ben.

elvén működik a francia Amontons-tól származik, 1699-ből.

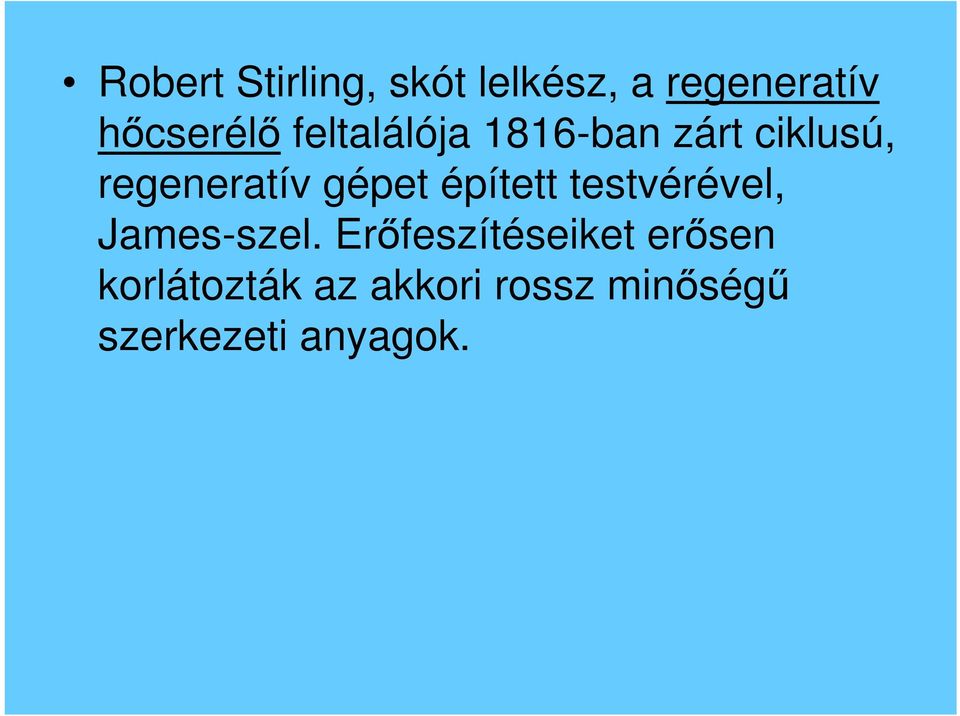

10 Robert Stirling, skót lelkész, a regeneratív hőcserélő feltalálója 1816-ban zárt ciklusú, regeneratív gépet épített testvérével, James-szel. Erőfeszítéseiket erősen korlátozták az akkori rossz minőségű szerkezeti anyagok.

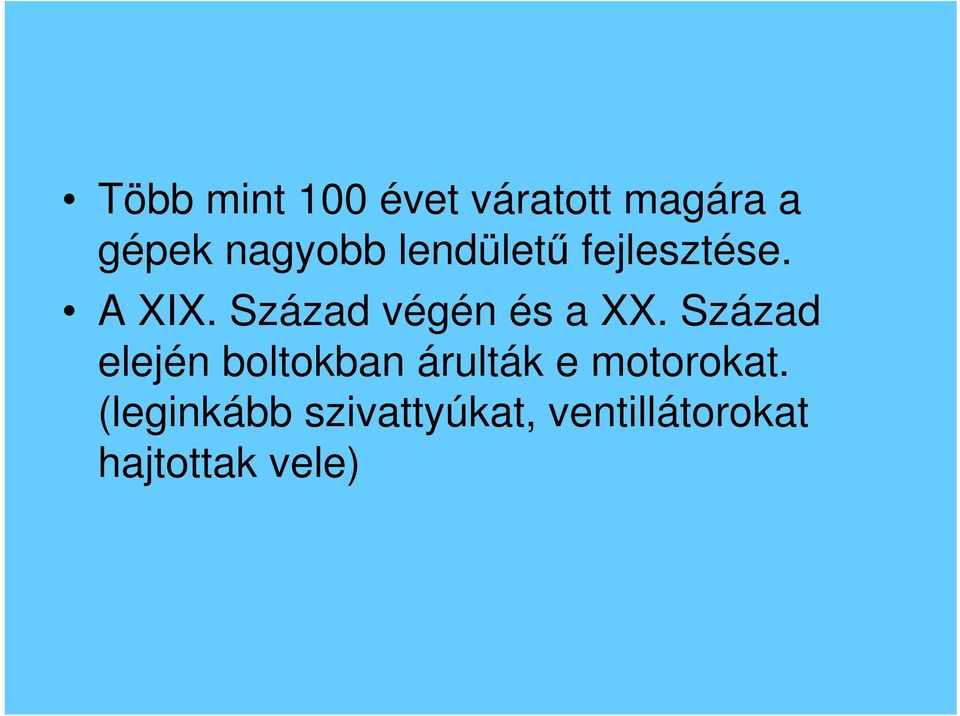

12 Több mint 100 évet váratott magára a gépek nagyobb lendületű fejlesztése. A XIX. Század végén és a XX. Század elején boltokban árulták e motorokat. (leginkább szivattyúkat, ventillátorokat hajtottak vele)

Század elején boltokban árulták e motorokat.

13 A motor újjászületése A Philips cég 1930-tól 100 V-os, 200 W-os kisméretű, csendes, hőenergiával működtetett hordozható villamos áramfejlesztő kifejlesztését tűzte ki célul. A cél eléréséhez a Stirling-motort választották. A gép középnyomását drasztikusan megnövelték, így nőtt a teljesítménysűrűség; A hőbevitelhez és a hőelvonáshoz hőcserélőket alkalmaztak.

A cél eléréséhez a Stirling-motort választották.

14 A tranzisztorok megjelenését követően, 1950-től nagyobb teljesítményű gépeket fejlesztettek ben a fejlesztés megtorpant. A 90-es évekre a tüzelőanyag-árak megsokszorozódtak, a környezetvédelmi előírások megszigorodtak, a fejlesztés újabb lendületet vett. (napmotorok, NASA 25 kw-os szabaddugattyús motort fejlesztett.)

A 90-es évekre a tüzelőanyag-árak megsokszorozódtak, a környezetvédelmi

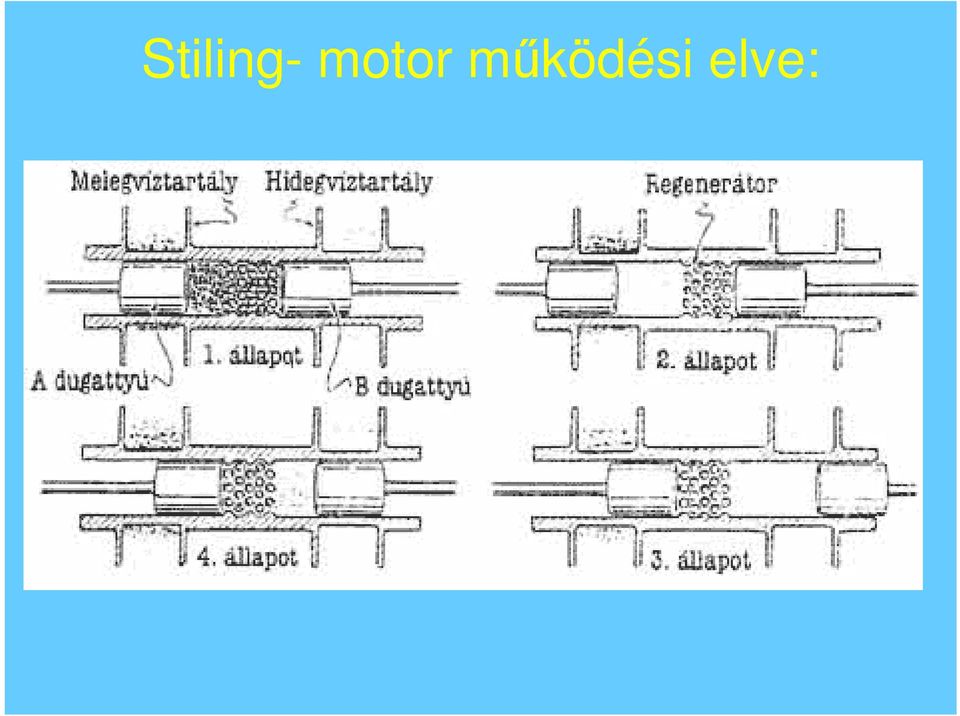

15 Stiling- motor működési elve:

16 Az ideális Stirling-ciklus:

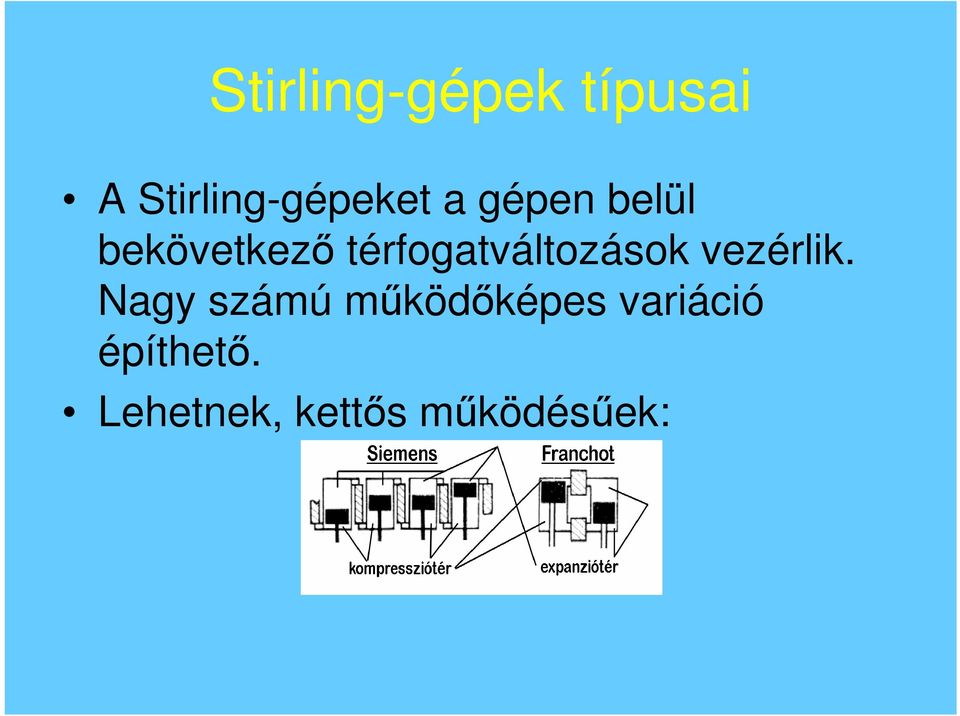

17 Stirling-gépek típusai A Stirling-gépeket a gépen belül bekövetkező térfogatváltozások vezérlik. Nagy számú működőképes variáció építhető. Lehetnek, kettős működésűek:

18 Lehetnek, egyszeres működésűek:

19 Vagy pl. az ötletes forgattyús mechanizmussal megépített, M. A. Ross, Ohio-i ügyvéd és amatőr Stirling modell-építő által feltalált változat:

20 Az alfa típusú Stirling-motor:

21 Alafa típusú megoldással működik az általunk forgalmazott (gázüzemű) kapcsolt hő- és elektromos áramot termelő egység:

24 Elektromos áram termelésekor hogy takarékoskodhatunk a fosszilis energiahordozókkal? Elsősorban az energiahordozókat több fázisban történő hasznosíthatjuk. (kogenerációban) Mechanikai munka, hőés elektromos áram termelés. Stirling-motorral (kogenerációban), a megújuló energiahordozók hasznosításával.

28 Stirling-motorok hasznosításásnak jelenlegi tendenciája A német SOLO gyár bemutatott 2003-as terméke is és az új-zélandi 2005-ös fejlesztések is földgázüzemű motorok forgalmazását eredményezték eddig.

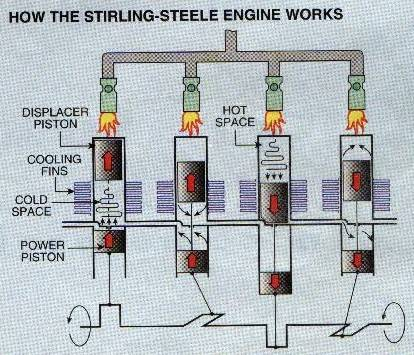

29 A modell működési elve:

36 A fejlesztésünk célkitűzései A fejlesztésünkkel olyan Stirling-motor családot szeretnénk kifejleszteni, amely az előzőekben bemutatottakhoz hasonló, de megújuló energihordozókkal üzemel. Ezekkel a motorokkal szeretnénk üzemeltetni a kapcsolt hő- és elektromos áramot előállító moduljainkat, ami a tanyavillamosítás egyik fontos berendezése lehet. (kb. 700 W-os egység)

37 A CHP egységeink felhasználásának indokai: Bármilyen fűtőanyaggal, így megújuló energiahordozókkal is üzemeltethető. Kogenerációs és trigenerációs egységek is kialakítható felhasználásukkal. Megvalósítják a decentralizált energiatermelést a felhasználók közelében. Szigetüzemben is üzemeltethető. Könnyen mobilizálható.

44 Köszönöm megtisztelő figyelmüket MEGGI 2003 KHT MISKOLC, ARANY JÁNOS TÉR
