1 RX-8V, RX-13V,RX-18V RX-25V, RX-30V RX 65B3 vezérlés (3/4 ) Használati utasítás

2 Tartalom: 1. Bevezető 2. Műszaki paraméterek 3. Kezelő gombok 4. Csatlakozók 5. Kijelző ábrája 6. Működési ciklusok 7. Nyomógomb funkciók 8. Programozás 9. Beszerelés 10. Hibamegoldás 2

3 1. Bevezető: Olvassa el figyelmesen a kézikönyv minden pontját mielőtt üzembe helyezné vízlágyító berendezését. Az RX szelepek mikroprocesszoros vezérlést tartalmaznak és az automataregenerálásnak köszönhetően gazdaságos kivitel, pénzt és értékes időt takaríthat meg vele. A szelepek minőségi forgó kerámia betéteket használva hosszú és csöpögéstől mentes működést biztosítanak. 2. Műszaki paraméterek: Műszaki adat RX-8 RX-13 RX-18 RX-25 RX-30 Javasolt teljesítmény 0,6 m 3 /h 1 m 3 /h 1,2 m 3 /h 1,6 m 3 /h 2 m 3 /h Gyanta térfogat 8 liter 12,5 liter 18 liter 25 liter 30 liter Kapacitás 10 nk keménységnél 2,3-2,8 m 3 3,1-4 m 3 5,2-6,5 m 3 7,2-9 m 3 8,6-10,8 m 3 Regeneráláshoz szükséges vízmennyiség 100 liter 180 liter 220 liter 270 liter 320 liter Regeneráláshoz szükséges só mennyiség 1-1,6 kg 1,5-2,5 kg 2,1-3,6 kg 3-5 kg 3,6-6 kg Hálózati víznyomás 2 6 bar 2 6 bar 2 6 bar 2 6 bar 2 6 bar Megengedett víz hőmérséklet 4 44 C 4 44 C 4 44 C 4 44 C 4 44 C Elektromos csatlakozás 230 / 12 V 230 / 12 V 230 / 12 V 230 / 12 V 230 / 12 V Csatlakozási méret 3/4 külső 3/4 külső 3/4 külső 3/4 külső 3/4 külső magasság 70 cm 70 cm 115 cm 115 cm 115 cm Befoglaló méretek szélesség 32 cm 32 cm 32 cm 32 cm 32 cm mélység 57 cm 57 cm 57 cm 57 cm 57 cm 3. Kezelőgombok: 3

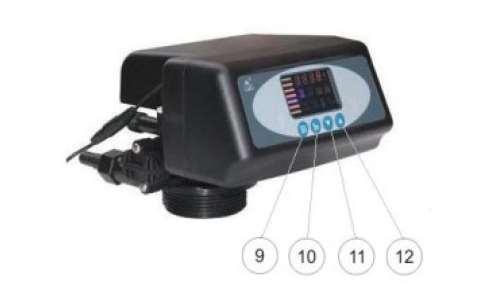

4 9- enter: (beállítási módban aktiválás és módosítás megerősítése) 10- regenerálás/ visszalép: üzembe helyezés és karbantartás alatt azonnali regenerálást lehet indítani, regenerálási ciklus alatt pedig ciklusváltást lehet indítványozni. Beállítási módból átkapcsolási lehetőség a működési módba. 11- lefele nyíl: következő lépésre vált 12- fölfelé nyíl: a megelőző lépésre vált 4

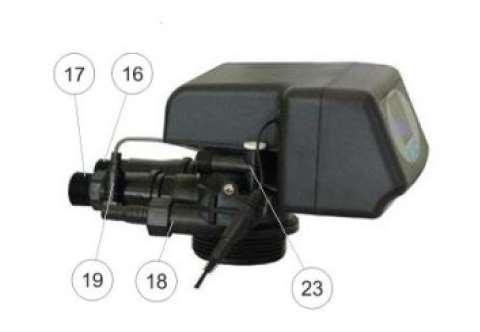

5 16- kemény víz bemenet (¾ külsőmenet) 17- lágy víz kimenet (¾ külsőmenet) 18- szennyvíz elvezető (½ külsőmenet + 1/2 tömlővég csatlakozó) 19- áramlásmérő csatlakozó (az oldáshoz alulról oldani kell a biztosító gyűrűt) 23- a só tartály csatlakozó (3/8 külsőmenet + hollandi) 5

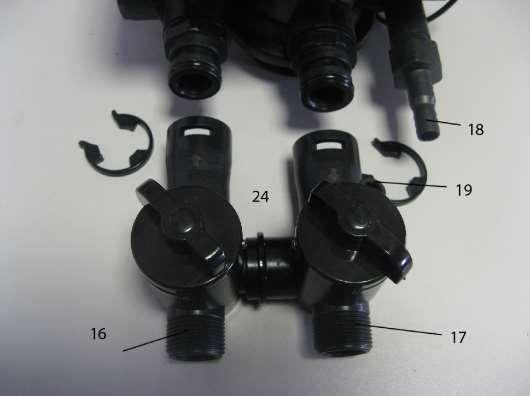

6 By-pass ábra: 16-3/4 -os kezeletlen víz bemenet 17-3/4 -os lágyított víz kimenet 18- ½ -os szennyvízelvezető 19- áramlásmérő óra csatlakozó 24- By-pass és bekeverő szelep. 1-7 keverési fokozat ( emelkedő sorrendben nő a bekevert kemény víz mennyisége 6

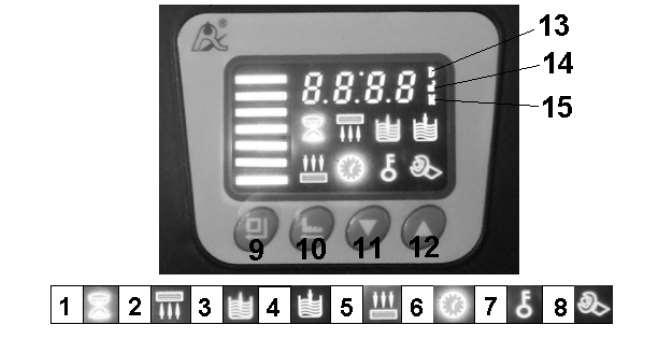

7 5. A kijelző ábrája: 1- működés alatt a kijelzőn homokóra - 1. ciklus- a víz átfolyik a vízlágyító rendszeren 2- ellenáramú mosás- 2. ciklus- a gyantaoszlop visszamosás alatt 3- regenerálás- 3. ciklus- só felszívás és lassú öblítés 4- só tartály feltöltés- 4. ciklus- 5- gyors öblítés- 5. ciklus gyantaágy mosása és a gyanta szemcsék rendeződése 6- óra- bekapcsolt állapotban az időt jelzi 7- a kijelzőn megjelenő kulcs- azt jelzi, hogy a kijelző zárt állapotban van. A zár megszakítása érdekében tartsa nyomva 5 mp.-ig a 11 és 12-es gombot. (ha nem érünk egy gombhoz sem, akkor 1 perc után automatikusan lezár) 8- beállítási mód, ha világít, akkor beállítási módban van. Ha ki akar lépni, nyomja meg a 10-es gombot 13- D a nap kijelző 14- m3 vízmennyiség kijelző m3-ben 15- M percek 6. Működési ciklusok: A kijelzőn megjelenik a pillanatnyi ciklus száma és hátralévő idő percben, azaz,,2-10m jelentése: 2. ciklus van folyamatban és 10 perc maradt a ciklusból 6.1. Lágyítás ciklus: A kijelzőn a baloldali színes led-ek villognak és a homokóra ikon világít. A kezeletlen víz áthalad a vezérlésen, majd a gyantaágyon lefelé, a központi csövön fölfelé vissza a vezérlésen keresztül, lágyítva távozik a víz a lágyított víz kimeneten. A by-pass kar vagy IN SERV (teljesen lágy víz) vagy az 1,2,3,4 keverési arányt jelző állásban kell, legyen! 7

8 D ábra: vízáramlás lágyítási folyamat közben 8

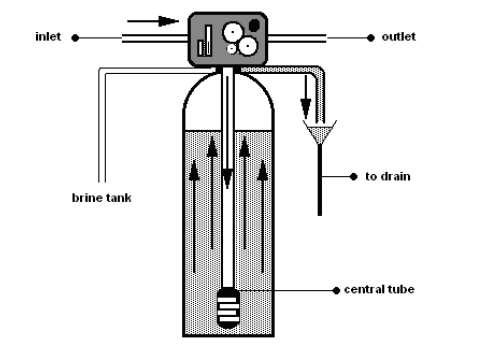

9 6.2- Ellenáramú mosási ciklus: 2-es ikon világít. A kezeletlen víz áthalad a vezérlésen, a központi csövön lefelé majd a gyantaágyon felfelé (jól fellazítva azt), a vezérlésen át a szennyvíz elvezetőn keresztül távozik a rendszerből. Ez a ciklus alatt a vízszolgáltatás szünetel. E ábra: vízáramlás ellenáramú mosás közben 9

10 6.3- Regenerálási ciklus: 3-as számú ikon világít. A kezeletlen víz sóval keverve áthalad a gyantaágyon, az ion csere megtörtént és a gyanta ez által újra aktív lett, és a szennyvíz elvezetőn keresztül a csatornába folyik. Ezt követően az ágyon áthaladó nyersvíz átmossa a sóval átitatott gyantaágyat. Ez a ciklus alatt a vízszolgáltatás szünetel. F ábra: vízáramlás regenerálás közben 10

11 6.4- Sólé tartály feltöltés: A felszívás ideje alatt a 4-es lámpa világít. Víz folyik a tartályba, amely az ott lévő granulált sót feloldja, hogy a berendezés készen álljon egy következő regeneráláshoz. A beömlő víz mennyisége (beömlés időtartamától függ) határozza meg a regenerálásnál felhasznált só mennyiségét. ( Beüzemelő feladata) Ez a ciklus alatt a vízszolgáltatás szünetel. G ábra: vízáramlás sólé tartály feltöltés közben 11

12 6.5.- Gyors öblítés: Az öblítés alatt az 5-ös lámpa világít. A víz emelt hozammal kimossa a gyantából a sót és a csatornába ömlik. Ez a ciklus alatt a vízszolgáltatás szünetel. Amint a regenerálás befejeződött a vezérlés automatikusan működési állapotba áll. A ciklusok váltásánál megjelenik 00 ikon és a kézi váltó el elfordul. A regenerálás teljes időtartama alatt szünetel a vízszolgáltatás. H ábra: vízáramlás gyors öblítés közben 12

13 7. Nyomógomb funkciók: Nyomja meg az enter (9) gombot, hogy a beállítás módot aktiválja. Győződjön meg, hogy a billentyűzár kioldott állapotban legyen. A beállításmódban a billentyűknek az alábbi funkciója van: - Enter (9): aktiválja a módosítani kívánt értéket és megerősíti a módosítást. A módosítandó érték aktiváláskor villog, és módosítás csak a villogó értékekkel lehetséges. A beállítás mód (8) is villog ilyenkor. Az enter (9) megnyomásával az értéket megerősíti. Az érték módosításakor a vezérlés egy rövid hangjelzést ad és a (8) ikon villogása megszűnik. - Regenerál/visszalép (10): kilépés az érték módosításból és kilép a beállítás módból - Lefele nyíl (11): a következő paraméterre ugrás vagy érték csökkenése - Fölfele nyíl (12): az előző paraméterre ugrás vagy érték növelés Megjegyzés: Az RX vezérlések 2-5 ciklusok idejét a gyanta mennyiség és a só tartály méreteinek függvényében kell beállítani. A kezelt vízmennyiség (kapacitás) a vízanalízis (vízkeménység mérés) alapján beállítandó. Áramkimaradás esetén a beállított értékek 30 napig maradnak a memóriában 8. Programozás: Nyomja meg az enter (9) gombot, hogy a beállítás módot aktiválja. Ha a billentyűzár blokkolt a kulcs (7) ikon világít. A billentyűzár kioldása végett nyomja meg egyszerre és tartsa lenyomva 5 mp-ig a (11) és (12) gombokat. Ha a beállítás mód aktív a (9) ikon világít. A (10) gomb megnyomásával kilép a beállítás módból. Ha egy percig nem érint meg egyetlen gombot a billentyűzár automatikusan lezár. Ha bármilyen paramétert módosítani szeretne, nyomja meg a 11 gombot és alábbi sorrendben megjelennek majd a módosítható paraméterek: - aktuális idő (óra, perc 24 órás állítás) - késleltetett regenerálási mód (A-01) vagy azonnali regenerálási (A-02) A-01 módban a beállított kezeltvíz mennyiség előállítását követően késleltetve, a beprogramozott időpontban fog regenerálni A-02 módban a beállított kezeltvíz mennyiség előállítását követően azonnal indul a regenerálás - a regenerálás kezdetének időpontja (A-01 módban, 0-24-ig állítható) Javasolt a beállított éjjel 02 órán hagyni - a berendezés kapacitása, azaz regenerálás között kezelt lágy víz mennyisége m3-ben (ez a paraméter helyes kiválasztása a berendezés legfontosabb eleme, emiatt csak szakember végezheti) 10 nk esetén a kapacitás 13-V esetében 3,2 m3 18-V esetében 5,8 m3 25-V esetében 8 m3 30-V esetében 9,6 m3 Ettől eltérő keménység esetén hármasszabállyal kiszámítandó (pld. 18 nk esetén a 13-V kapacitása 3,2: 1,8 = 1,8 m3 re csökken) 13

14 - (2) ellenáramú mosás ideje 2-10M, érték percekben állítható, 13-V esetében ÁLLÍTSA 3M-re! 18-V esetében ÁLLÍTSA 3,5M-re! 25-V esetében ÁLLÍTSA 4M-re! 30-V esetében ÁLLÍTSA 5M-re! (az érték a képernyő jobb felső sarkában látható) - (3) regenerálás időtartama 3-60M, érték percekben állítható 13-V esetében ÁLLÍTSA 35M-re! 18-V esetében ÁLLÍTSA 40M-re! 25-V esetében ÁLLÍTSA 50M-re! 30-V esetében ÁLLÍTSA 55M-re! Magába foglalja a sóléfelszívás valamint a lassú öblítés idejét (az érték a képernyő jobb felső sarkában látható) - (4) sólétartály feltöltési ideje 4-05M, érték percekben állítható a gyártó szerint 13-V esetében ÁLLÍTSA 5M-re! 18-V esetében ÁLLÍTSA 6M-re! 25-V esetében ÁLLÍTSA 7M-re! 30-V esetében ÁLLÍTSA 8M-re! Tapasztalatunk szerint a legjobb megoldás, ha 13 literesnél kb. 6 liter, a 18 literesnél kb. 8liter, a 25 literesnél kb. 12 liter és a 30 literesnél kb.14 liter vizet engedünk a tartályba. A sólé feltöltési idejét hagyjuk egyelőre a gyári értéken, azaz 5M-en, és mérjük le az 5 perc alatt beömlő vízszintemelkedést. (előzőleg jelölje meg a tartály palástján a kezdeti vízszint helyzetét ).A vízszintemelkedést ossza el 5-el, hogy megismerjük az 1 perc alatt feltöltött víz mennyiségét. 1 cm vízszint megfelel a13 és 30 literesnél 1,2 liternek a18 literesnél 1,4 liternek a25 literesnél 1,3 liternek a30 literesnél 1,2 liternek Ismerve a percenként feltöltött vizet beállítjuk a 6 illetve a 12 liter feltöltéséhez szükséges időt (percekben) Megjegyzés: ha a feltöltési idő túl hosszú azt eredményezi, hogy a tartály túltöltődne és a víz a túlfolyón keresztül távozik) - (5) gyors öblítés időtartama 5-10M, érték percekben állítható 13-V esetében ÁLLÍTSA 6M-re! 18-V esetében ÁLLÍTSA 7M-re! 25-V esetében ÁLLÍTSA 8M-re! 30-V esetében ÁLLÍTSA 9M-re! - (az érték a képernyő jobb felső sarkában látható) - (H) maximális napok száma két regenerálás között H 30D, érték napokban állítható, 14

15 ÁLLÍTSA 7D-re! (az érték a képernyő jobb felső sarkában látható) A standard injektor és a csatorna átfolyó szabályzó konfigurációja Tartály átmérő mm Injektor típusa Injektor színe Injektor összteljesít ménye Lassú öblítés sebessége Só visszatöltés sebessége Csatorna átf. szabályzó Visszamosatás és gyorsöblítés sebessége L/min L/min L/min jelzése L/min Barna 1,30 0,91 3,0 1# 4, Rózsaszín 1,81 1,32 3,7 1# 4, Sárga 2,18 1,73 3,8 2# 8, Kék 3,05 2,14 3,3 2# 8, Fehér 3,66 2,81 4,3 3# 14, Fekete 4,74 3,32 4,2 3# 14, Lila 5,15 3,55 4,1 4# 22, Piros 5,95 4,0 4,0 4# 22, Zöld 7,50 5,13 4,0 5# 26, Narancs 8,60 5,98 3,9 5# 26,4 Megjegyzés: 1.) A fenti táblázat adatai 0,3 MPa nyomás alatt tesztelt értékek. 2.) A bejövő nyersvíz minőségkülönbségei, a gyanta képessége, a tartály mérete, és a bejövő nyomás miatt a fenti értékek csak javasolt értékek. 9. Beszerelés: A berendezés elé egy min. 80 mikronos szűrő beépítése kötelező. A szűrő hiánya a garancia elvesztését vonja maga után. A sólé felszívó csövének és áramlásszabályzójának bekötése (B ábra 23): 15

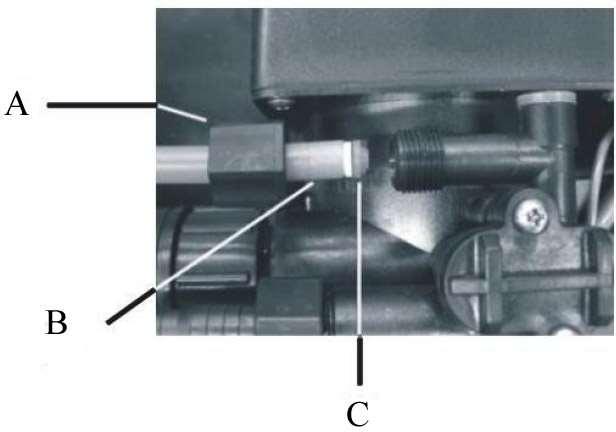

16 a. Hollandi b. 3/8 -os cső és csővég c. sólé felszívás szabályzó A vezérlés szennyvízelvezetőjét ( A ábra 18 ) egy ½ -os tömlővel a szennyvízelvezetőbe kell bekötni ( bekötés szifonba ). A tömlővégbe kell behelyezni a szennyvíz elfolyás áramlás szabályzóját! (egy szám jelzi a típusát: a 18 literesnél 1#, a 25 literesnél 2#, a 13 és 30 literesnél 3# ) A sólétartály túlfolyócsonkját ugyancsak ½ tömlővel kell a szennyvízelvezetőbe kötni. Megjegyzés: a két tömlőt külön- külön kell a szennyvízelvezetőbe kötni Figyelemmel követni azt is, hogy a túlfolyó szabadeséssel kell, a szennyvízcsatornába folyjék 16

17 I ábra: Ajánlott beszerelési vázlat: 1- kezeletlen hálózati vagy kútvíz bevezető 2- kezeletlen víz leágazás, pld. kerti locsolásra, vagy konyhai csaptelepre ivás céljára 3- kerülő ág (by-pass) 4-80 mikronos szűrő 5- szennyvíz csatorna 6- vízlágyító oszlop 7- lágy vízelzáró csap 8- kezelt vízelvezető 9- sólétartály 10- RX vezérlés 11- Mintavételi csap 17

18 Az RX65B vezérlés rendelkezik egy by-pass és bekeverő szeleppel A by-pass szelepet az RX-65 típusú multi funkciós vezérlőfejekkel együtt ajánljuk. A by-pass szelep segítségével gyorsan, egyszerűen, praktikusan lehet a vízkezelő berendezést a hálózathoz csatlakoztatni. A szelep segítségével az alábbi szolgáltatások egyszerűen elérhetők: vízszolgáltatás kiválasztása. vízszolgáltatás kiválasztása. Termék jellemzői Névleges nyomás: 0,6 MPa; névleges átmérő: DN20; üzemi hőmérséklet: +5 C-+45 C Beépítési mód : A vízkezelő (pl. vízlágyító) berendezés és a hálózati csőszakasz közé építendő. Speciális csatlakozójával közvetlenül a vízkezelő berendezés vezérlő fejére csatlakoztatható. A vízhálózatba történő beépítését a két egymással 90 fokos szöget bezáró egy-egy bemeneti, illetve kimeneti csatlakozója könnyíti meg. Használat és munkafolyamat 1. A két fogantyú elfordításával állíthatjuk be a funkciókat. 2. A fogantyúk hosszabbik fele mutatja a vízfolyás irányát. szelep testen nyíllal jelölve. 3. keménység állítás: (handle) kézi kerekek egyforma szögben történő elfordításával. Szeleptesten 1,2,3,4,5 felsorolás megkönnyíti az egyforma szögben való állítást. 4. by-pass : berendezés ki szakaszolása. A kézi kerekek 90 elfordításával a vízirányhoz képest. 18

19 A vezérlés csatlakozásai feliratozva vannak: IN OUT- kezeletlen víz bemenet lágy víz kimenet A by-pass két menetes csatlakozó segítségével csatlakoztatható a vezérléshez (a két anyát egyszerre kell csavarni). A két menetes csatlakozó, a biztosító gyűrűk levételét követően, külön-külön is kihúzható a by-pass hüvelyes csatlakozóiról. A már szabad menetes csatlakozók egyenként felcsavarhatók a vezérlés menetes csatlakozóira. 1) és 2) ábra. Ezt követően a by-pass két hüvelyes csatlakozója ráhúzható a vezérlésre korábban rácsavart menetes csatlakozóra. 3) ábra. Legvégén helyezze vissza a biztosító gyűrűket 4) ábra. Használat előtt csavarja a by-pass vezérlő karját az IN SERV állásba. Üzembe helyezést követően állítsa be a megfelelő keménységi fokot (1, 2, 3 vagy 4 es állás) A vezérlés beszerelése és használatánál az alábbi tények elengedhetetlenek - a beüzemelést csak szakember végezheti! - a berendezést olyan talapzatra kell elhelyezni, hogy vízzel telt állapotban is stabilan álljon - az összes csövezést, csatlakozást a létező előírások és szabványoknak megfelelően szükséges elvégezni - ellenőrizze, hogy az áramlásmérő óra kábel a helyén legyen - a vezérlést flexibilis csővel kell a hálózatra kötni. - a szennyvíz elvezetésére használjon ½ -os műanyagtömlőt. A szennyvíz csatlakozó helye ne legyen 6m-nél messzebb a vezérléstől - a menetes csatlakozások (O gyűrűtől mentes helyek) tömítésére csak teflon szalagot használjon - a vezérlést csak a vízhálózat végleges kialakítását követően szerelje a helyére. - időnként (kb. 6 havonta) ellenőrizze teszterrel a víz keménységét, hogy a beállított érték nem változott - regeneráláshoz csak nagyfinomságú (99,5%) NaCl sót használjon - a berendezést zárt helyen működtesse, óvja a fagytól és a napsütéstől (4-45 C) és a túlzott nedvességtől - amennyiben a hálózati nyomás nagyobb, mint 6 bar, szereljen elé nyomáscsökkentőt - ne engedje, hogy gyerekek hozzáférjenek a berendezéshez - 12 havonta javasolt egy általános karbantartást végeztetni. 19

20 10 Hibamegoldás Meghibásodás Meghibásodás oka Javítás 1.Lágyító nem regenerál 2.Lágyító kimenetnél kemény víz A. Készülékben nincs áram. B. a kényszerregenerálási idő rosszul lett beállítva. C. Szabályzó sérülése. A. Ellenőrizze elektromos tápegységet. B. Időt újra beállítani. C. Ellenőrizze vagy cserélje ki a szabályzó berendezést. A. By-pass szelep nyitva. B. Nincs só a sósvíz tartányban. C. Befecskendező elzáródott. D. Nem elég víz töltődött a sósvíz tartályba. E. Szivárgás a felmenő csőbe. F. Szivárgás a szeleptesten belül. A. Zárja el a by-pass szelepet. B. Bizonyosodjon, meg hogy van e só a tartályba. C. Tisztítsa meg vagy cserélje ki a befecskendezőt. D. Ellenőrizze az időzítőt és töltsön vizet a sósvíz tartályba. E. Ellenőrizze emelkedő cső nincs e eltörve, ill. az Ó-gyűrű megfelelően tömít e. F. Javítsa vagy cserélje ki a szeleptestet. 3.Nem folyik be sós víz. A. Bemenő nyomás alacsony. B. Sósvíz cső elzáródott. C. Szivárgás a sósvíz csövön. D. Befecskendező megsérült. E. Szivárgás a szeleptesten belül. A. Növelje a belső nyomást. B. Ellenőrizze a csövet. A gőzt engedje le a rendszerből. C. Ellenőrizze a csövet. D. Cserélje ki a befecskendezőt. E. Javítsa vagy cserélje ki a szeleptestet. 4.Túl sok víz a sósvíz tartályban. A. Sósvíz feltöltési idő túl hosszú. B. Túl sok víz a sósvíz a tartányban a sólé felszívás után. A. Újra állítani a sósvíz feltöltő időzítőt. B. Ellenőrizze, hogy van ezen elzáródás a befecskendezőben, sósvíz csőbe. 20

21 5.Víznyomás hiba A. Vezető cső a lágyító felé elzáródott vas részecskékkel. B. Lágyító elzáródott vas részecskékkel. A. Tisztítsa ki a lágyító csövet. B. Tisztíts ki az irányító szelepet. Adjon tisztító folyadékot a gyanta tartályba, hogy növelni tudja az újragenerálási hatásfokot. 6.Gyanta folyik ki a lefolyó csőből. A. Levegő a rendszerben. B. A szűrő sérült. A. Bizonyosodjon meg hogy a légtelenítő megfelelő e a rendszerben. Ellenőrizze, hogy száraz vagy sem. 7. Vezérlő szelep folyamatosan cirkulál 8.Víz folyik ki a lefolyóból folyamatosan. A. Vezérlő jel nem működik B. Hiba az irányítón C. A kerék megállt abnormális tényezők miatt. A. Szelep test belsejében szivárgás. B. Áramkimaradás gyors öblítésnél. B. Cserélje ki a szűrőt. A. Vezérlő jel újra indítása. B. Cserélje ki a irányítót. C. Távolítsa el az abnormális tényezőket. A. Ellenőrizze és javítsa, vagy cserélje a szeleptestet. B. Kapcsoljon kézzel szerviz pozícióba vagy zárja el a by-pass szelepet. Indítsa újra mikor áram már megfelelő. 9. Minden jel és figura világít a kijelzőn. A. A kapcsolati jel a képernyő és az irányító panel között sérült. B. Fő irányító panel sérült. C. Transzformátor nedves lett vagy sérült. A. Cserélje ki az összekötő vezetéket. B. Cserélje ki a fő irányító panelt. C. Ellenőrizze vagy cserélje ki a transzformátort. 21

22 10. Nincs kijelzés a képernyőn. 11. Csak E1-et mutat a kijelző és vibrál. 12. Csak E2-et mutat a kijelző és vibrál. 13. Csak E3-et mutat a kijelző és vibrál. 14. Csak E4-et mutat a kijelző és vibrál. A. A kapcsolati jel a képernyő és az irányító panel között sérült. B. Kijelző panel sérült. C. Fő irányító panel sérült. D. Nincs feszültség. A. A kapcsolati jel a kereső panel és a fő panel között sérült. B. Kereső panel sérült. C. Mechanikai vezető berendezés sérült. D. Fő irányító panel sérült. E. A kapcsolati jel a vezérlő panel és a fő panel között sérült. F. Vezérlő sérült. A. Hall összetevők kereső panelon sérült. B. A kapcsolati jel a kereső panel és a fő panel között sérült. C. Fő irányító panel sérült. A. A memória chip a fő irányító panelen sérült. B. Az idő chip a fő irányító panelen sérült. A. Cserélje ki az összekötő vezetéket. B. Cserélje ki a kijelző panelt. C. Cserélje ki a fő irányító panelt. D. Ellenőrizze a kábeleket és feszültséget. A. Cserélje ki az összekötő vezetéket. B. Cserélje ki a kereső panelt. C. Ellenőrizze a mechanikus váltót. D. Cserélje ki a fő irányító panelt. E. Cserélje ki a vezetéket vezető és irányító panel között. F. Cserélje ki az irányítót. A. Cserélje ki a kereső panelt. B. Cserélje ki az összekötő vezeték. C. Cserélje ki a fő irányító panelt. A. Cserélje ki a fő irányító panelt A. Cserélje ki a fő irányító panelt 22

23 FONTOS! Amennyiben a berendezés lakó felületre kerül beépítésre, padlóösszefolyót kell kialakítani az esetleges meghibásodásból eredő víz elvezetése végett. A berendezés víz, szennyvíz és elektromos csatlakoztatása a megrendelő, a beüzemelés pedig a forgalmazó feladata. Műszaki garancia: beüzemeléstől számított 12 hónap. A garancia feltétele a megfelelő előszűrő, a szerelvényblokk beépítése, valamint a forgalmazó vagy azon megbízottja által végzett beüzemelés és jegyzőkönyv aláírása. Helytelen bekötés, beüzemelés és használat eredményeként jelentkező gondok esetén a garancia érvényét veszti. 23

24 Dátum Szerviz / Ellenőrzés Nyersvíz keménysége Lágyított víz keménysége: Szervízelő cég, személy neve, aláírás.../.../....../.../....../.../....../.../....../.../....../.../....../.../....../.../... 24

25 Megjegyzés
