1 spirotrap SZENNYEZŐDÉSLEVÁLASZTÓK FŰTŐ, HŰTŐ ÉS FOLYAMAT -BERENDEZÉSEK SZÁMÁRA SPIRO EXCEPTIONAL GUARANTEE HÁZTARTÁS KERESKEDELEM IPAR

2 A legkisebb szennyeződés-részecske okozhatja a legnagyobb problémákat. A berendezés vizébe került szennyeződés üzemzavart, és az alkatrészek erős kopását okozhatja. A szennyeződés főként rozsdadarabkákból áll, amelyek a szivattyúk, szelepek és szabályozó szelepek mágneses mezőihez haladnak. A többi szennyeződés-darabkákat a berendezés átszivattyúzza, és ezek végül a kritikus alkatrészekben gyűlnek össze. Mi ennek a következménye? Szükségtelen energiafelhasználás és visszatérő panaszok, például gyenge működés, üzemzavar és leállás. A szennyeződés okozta problémák megelőzése érdekében gyakran használnak szűrőt, ez a megoldás azonban nem optimális. A szűrők eldugulnak és rendszeresen tisztítani és cserélni kell őket, ami többletmunkát és -költséget eredményez. A Spirotech a SpiroTrap szennyeződés-leválasztóval kínálja a megoldást. A SpiroTrap szennyeződésleválasztót nem kell karbantartani, és folyamatosan eltávolítja valamennyi szennyeződést. A független tesztek szerint még a mikroszkópikus méretű részecskéket is eltávolítja a folyadékáramlásból. Ennek során az összegyűlt szennyeződés nem befolyásolja a SpiroTrap működését. A SpiroTrap áramlás-ellenállása ezen felül - a szűrőkével ellentétben - igen alacsony és egyenletes. Átfogó megoldások A Spirotech az átfogó megoldások nagy választékát ajánlja a fűtési, hűtési, klíma valamint az ipari rendszerek számára: kiegészítők, adalékok és tanácsok, a berendezésben használt folyadék optimális működéséért és minőségének megőrzéséért. Ezek a termékek és szolgáltatások segítenek csökkenteni karbantartási költségeket, növelik a rendszer élettartamát, és kiküszöbölik a hibás működést. Ugyanakkor javítják a berendezés hatékonyságát és csökkentik energiafogyasztását. Ezen átfogó megoldások alkalmazásával megkönnyíthetjük a tervezés, kivitelezés, beüzemelés és a beállítás folyamatát. Hogy milyen aprók a szennyeződések? A SpiroTrap tartományában Emberi szemmel észlelhető Standard szűrő tartományában Heggesztő csepp Haj Hema t Homok Magne t 0.00 µm µm 0 mm Konkrétan a legkisebb részecskék (5-0 µm) okozzák a problémákat. "A szennyeződés jelenléte szükségtelen karbantartást és egyébként elkerülhető költségeket okoz." 2

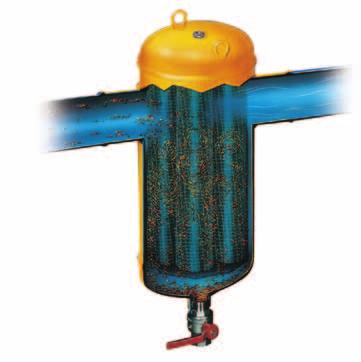

3 SpiroTrap szennyeződés-leválasztók: hatékony és időtakarékos A SpiroTrap készülékek belsejében egy spirál alakú szerkezet található, amelyen a folyadék keresztüláramlik. Ez a "Spiro-cső" biztosítja, hogy a szennyeződés-részecskék automatikusan lesüllyedjenek. Habár a Spiro-cső a legkisebb mikrobuborékokat és szennyeződés-darabkákat is képes felfogni, mégis igen nyitott szerkezetű. Ennek köszönhetően nem tömődik el a SpiroTrap. Az átáramlást és a csekély nyomáscsökkenést nem befolyásolja a felfogott szennyeződés, mivel az az áramláson kívül gyűlik össze. A felfogott szennyeződés a berendezés üzemelése közben jut a külvilágba. Ezzel igen sok idő takarítható meg, így nagy előnyt jelent a szűrők szempontjából. Az általánosan használt szűrők esetében ugyanis ki kell kapcsolni a berendezést a tisztítási tevékenységekhez. Ha nincs elhelyezve külön lezáró, akkor a 2 berendezést nekünk magunknak kell részben leereszteni, mielőtt a szűrőt megtisztítanánk, vagy kicserélnénk. A lefúvató cső megnyitása során gyorsan és erősen kipréselődik az összegyűlt szennyeződés. Ez az eljárás - a csap megnyitása és lezárása - csupán néhány másodpercet vesz igénybe Az emelőszemek jócskán megkönnyítik a nagyobb készülékek kezelését. 2. Az erős szerkezet igen hosszú élettartamot biztosít. 3. A berendezés magját a Spiro-cső képezi. Ezt az egységet speciálisan a szennyeződés optimális leválasztására tervezték, az ellenállása nagyon kicsi. 4. Lefúvató cső a felfogott szennyeződés eltávolításához.. 5. Számos csatlakozási lehetőség. Sárgaréz csatlakozó csapdával, vagy belső vezetékkel vízszintes és függőleges. Acél hegesztett végekkel, vagy karimákkal. 6. A felfogott szennyeződés nem akadályozza az átáramlást. 7. Nagy szennyeződés-felfogó kapacitás, aminek köszönhetően ritkábban szükséges a kiürítés A SpiroTrap előnyei Az igen kicsi, 5µm (=0,005 mm) feletti részecskék is eltávolításra kerülnek. A berendezés üzemelése közben kifúvatja a szennyeződéseket. Nem szükséges lezáró, vagy bypass. Minimális, egyenletes nyomáscsökkenés. A karbantartás csupán néhány másodpercet vesz igénybe. Nincs szükségtelen leállás. Csatlakozási átmérő ¾ -tól DN 600-ig, vagy még nagyobb méretig. Teljes választék, alkalmas különböző nyomásértékekhez SPIRO és hőmérséklethez. Kivételes garancia. EXCEPTIONAL GUARANTEE SpiroPlus SpiroPlus öblítőszerekkel és adalékokkal védje és optimalizálja a berendezést és a megtérülést. 3

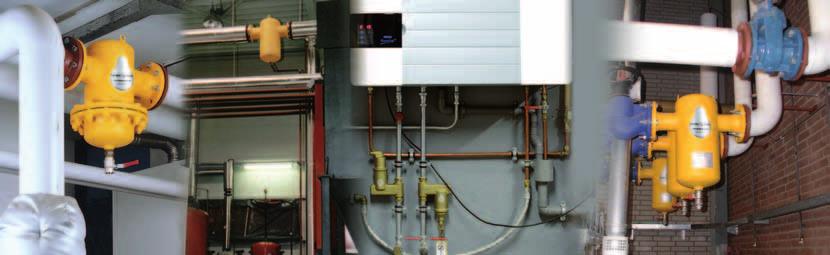

4 SpiroTrap szennyeződés-leválasztók széles választéka A berendezések és folyamatok folyadékai akkor biztosítják a legjobb feltételeket, ha minél kevesebb levegőt és szennyeződést tartalmaznak. Ha nem, vagy nem megfelelő mértékben távolítjuk el a levegőt és a szennyeződést, akkor ebből számos kellemetlenség és probléma ered, például: zavaró hangok, kézi légtelenítés gyakori szükségessége, csökkenő szivattyúteljesítmény, egyenlőtlenségek a berendezésben, szükségtelen zavarok és túlzott mértékű kopás. Mindezek a jelenségek együttesen extra energiafelhasználáshoz, panaszokhoz és üzemkimaradáshoz vezetnek, valamint gyakran azonnali beavatkozás válik szükségessé. A Spirotech SpiroTrap szennyeződés-leválasztók széles választékát kínálja a szennyeződés eltávolítására. Valamennyi termék új fűtő, hűtő és folyamat-berendezések építése, valamint régi berendezések helyreállítása során egyaránt alkalmazható. A SpiroTrap szennyeződésleválasztók sárgarézből, valamint acélból/ rozsdamentes acélból egyaránt kaphatók. A sárgarézből készült leválasztók m/s áramlási sebességhez alkalmasak, vízszintes és függőleges vezetékekhez egyaránt használhatók. Sőt, a SpiroTrap MB2 az átlósan futó vezetékekhez is alkalmas. Az acélból készült változatok standard és hi-flow kivitelben egyaránt rendelkezésre állnak. Csatlakozás Cikkszám p at max. flow [kpa] Max. mennyiség [l/s] Max. mennyiség [m 3 /h] L [mm] H [mm] 22 mm. comp AE mm. comp. V AE022V G ¾ AE075 G ¾V AE075V G AE00 GV AE00V G¼ AE25 G½ AE50 G AE200 Sárgaréz, vízszintes: 22 mm 2 -ig V = Függőleges csatlakozás Áramlási sebesség m/s Munkanyomás: 0-0 bar Középhőmérséklet 0-0 C Egyéb csatlakozási méretben, más anyagból, más nyomásra és hőmérsékletre megrendelhető. Sárgaréz, függőleges: 22 mm -ig 4

5 A rugalmas SpiroTrap MB2 valamennyi pozícióban működik A SpiroTrap MB2 egy teljesen univerzális szennyeződés-leválasztó. A többi SpiroTrap-készülékekhez hasonlóan egyszerűen és hatékonyan távolítja el a mágneses és nem mágneses szennyeződés-részecskéket a berendezésben áramló vízből. A beépített mágnesnek köszönhetően gyorsabban felfogja a mágneses részecskéket. A csatlakozó ezen kívül elforgatható, így az egység vízszintes, függőleges, sőt átlós irányú vezetékekkel is elhelyezhető. Hogyan működik a SpiroTrap MB2? A SpiroTrap MB2 egyedülálló kettős, beépített tisztítórendszerrel rendelkezik: a Spiro-cső elemmel és az öntisztuló mágnessel. Ez a rendszer folyamatosan és automatikusan eltávolítja valamennyi szennyeződést a berendezésből. A mágnes eltávolítja a mágneses részecskéket (elsősorban a magnetitet). A Spiro-cső valamennyi, a víznél nehezebb szennyeződés-részecskét felfogja (0,005 mm felett!). A SpiroTrap MB2 extra előnyei: A beépített mágnesnek köszönhetően gyorsabban felfogja a mágneses részecskéket Vízszintes, függőleges, sőt átlós vezetékhez egyaránt alkalmas Még egyszerűbben és gyorsabban telepíthető. Forgatható gyűrű, hogy az egység bármely kívánt szögben elhelyezhető legyen. 2. A berendezés magját a Spiro-cső képezi. Ezt az összetevőt külön a szennyeződés optimális leválasztására terveztük, az ellenállása nagyon kicsi. 3. Öntisztuló mágnes, amely gyorsabban kiveszi a vízből a mágneses részecskéket. 4. Lefúvató cső a felfogott szennyeződés eltávolításához Vízszintes, függőleges, sőt átlós vezetékhez egyaránt alkalmas Forgó csatlakozó mechanizmus A SpiroTrap MB2 műszaki specifikációi Csatlakozás [D] 22 mm comp. 28 mm comp. Max. Átfolyás [l/sec] Űrtartalom [l] Súly [kg] Méret (Hv) 67 mm 78 mm Méret (Hh) 49 mm 60 mm Méret (L) 00 mm 00 mm Méret (M) 02 mm 5 mm Cikkszám UE022WM UE028WM Univerzális modell 5

6 Standard vs. Hi- low A standard acél SpiroTrap termékeket,5 m/s névleges áramlási sebességre terveztük. Nagyobb sebességek esetén a megnövekedett turbulencia a standard készülékben már nem mindig tesz lehetővé elegendő nyugodt zónát az optimális leválasztáshoz. A nagyobb áramlási sebesség szintén egy erősen megnövelt nyomáscsökkenéshez vezet. A strukturálisan nagyobb áramlási sebességek számára (3 m/s-ig) egy ún. hi-flow kivitelt javasolunk. Nom. =,5 m/s Standard; névl..5 m/s Max. = 3 m/s Hi-flow; névl. 3 m/s Cikkszám Szétszerelhető* Cikkszám* p at max. átf. [kpa] Max. átf. [m 3 /h] Max. átf. [l/s] H [mm] Cikkszám Szétszerelhető* Cikkszám* p bij max. Csatlakozás [kpa] Max. Csatlakozás [m 3 /h] Max. átf. [l/s] p at max. átf. [kpa] Max. átf. [m 3 /h] Max. átf. [l/s] H [mm] LF [mm] L [mm] Csatlakozás OD [mm] Csatlakozás [DN] BE050 BF HE050 HF BE065 BF HE065 HF BE080 BF HE080 HF BE00 BF HE00 HF BE25 BF HE25 HF BE50 BF HE50 HF BE200 BF HE200 HF BE250 BF HE250 HF BE300 BF HE300 HF n/a BE350 BF HE350 HF n/a BE400 BF HE400 HF n/a BE450 BF HE450 HF n/a BE500 BF HE500 HF n/a BE600 BF HE600 HF600 Standard Hi-flow Munkanyomás: 0-0 bar Folyadék-hőmérséklet 0-0 C Egyéb csatlakozási méretek, anyagok, nyomások és hőmérsékletek kérésre kaphatók. *hegesztett kivitelhez L hozzáadás (pl. BE200L) karimás kivitelhez F hozzáadás (pl. BE200F) Válassza ki a megfelelő SpiroTrap készüléket. Határozza meg a vezeték átmérőjét.. 2. Határozza meg az átfolyást. 3. A táblázat segítségével határozza meg a pontos modellt. Max. áramlás m 3 /h & l/s Alkalmazható SpiroTrap m 3 /h l/s Standard Hi-flow Standard: DN50 - DN600 DN050 BE/BF050 HE/HF050 DN065 BE/BF065 HE/HF065 DN080 BE/BF080 HE/HF080 DN00 BE/BF00 HE/HF00 DN25 BE/BF25 HE/HF25 DN50 BE/BF50 HE/HF50 DN200 BE/BF200 HE/HF200 DN250 BE/BF250 HE/HF250 DN300 BE/BF300 HE/HF300 DN350 BE/BF350 HE/HF350 DN400 BE/BF400 HE/HF400 DN450 BE/BF450 HE/HF450 DN500 BE/BF500 HE/HF500 DN600 BE/BF600 HE/HF600 Hi-flow: DN50 - DN600 = standard kivitel névleges áramlási sebességnél = standard kivitel maximális áramlási sebességnél Egyéb csatlakozási méretek, anyagok, nyomások és hőmérsékletek kérésre kaphatók.. = nagyobb átmérőt válasszon, vagy csökkentse a mennyiséget Ha nagyobb csatlakozási méretet választunk, akkor ugyanazt a mennyiséget érhetjük el kisebb áramlási sebességgel. Ennek eredménye egy jobb leválasztási teljesítmény és kisebb nyomcsökkenés (kevesebb energiaveszteség). Szétszerelhető Ha a szennyeződés olyan jellegű, hogy a leválasztó elemet (Spiro-cső csomagot) ki kell cserélni, vagy meg kell tisztítani, akkor választhatjuk a leszerelhető kivitelt. Szétszerelhető: DN50 t-dn600 Hi-flow szétszerelhető: DN50 - DN600 A SpiroTrap szennyeződés-leválasztót lehetőleg a fő visszatérő vezetékben kell telepíteni. 6

7 SpiroTrap ellenállási grafika A SpiroTrap szennyeződés-leválasztókra a szűrőkkel ellentétben minimális, egyenletes nyomásesés jellemző. Nyomásveszteség [kpa] 0 GV G G ¼ UE022WM 22mm V & G¾ V 22mm & G¾ UE028WM Sárgaréz G ½ G2 Beépíthető készletek A Spirotech kész elosztókkal és keverőcsoportokkal ellátott álló olaj- és gázkazánokhoz komplett, beépíthető készleteket kínál. Ezeket a kazán és a keverőcsoport közé lehet szerelni. Nyomásveszteség [kpa] Áramlás [l/s] 00 0 DN50 DN65 DN80 Acél DN00 DN25 DN Áramlás [l/s] DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 Szigetelés A legtöbb szennyeződésleválasztóhoz különleges szigetelő készletek állnak rendelkezésre. Egyéni kivitelezésű megoldások és OEM alkalmazások A Spirotech nemcsak ajánlja a standard termékeket. Néhány esetben egyéni kivitelezésű megoldásokat ajánlunk az ügyfelekkel való konzultálás során, a különleges felhasználói követelmények alapján. Ha óhajtják ezeket a megoldásokat, OEM termékekként is lehet szállítani. A Spirotech standard szerint mért érték. A bemutatott értékek maximum értékek. További információért bármikor kapcsolatba léphet velünk. A SpiroTrap szennyeződés-leválasztók víz és víz-glikolkeverékek számára alkalmasak (maximum-50%). Helyileg jóváhagyott vegyi adalékokkal és inhibitorokkal kombinálva alkalmazhatók, melyek nem károsítják a berendezés anyagát. Nem alkalmas ivóvízberendezésekhez. A standard SpiroTrap 0 és 0ºC közötti hőmérséklet-tartományhoz alkalmas, 0-tól 0 bar munkanyomásig. A SpiroTrap készülékek burkolata DN 050-től ötvözetlen acélból készül. A karima csatlakozó PN 6. A 22 mm-es roppantó ¾,, ¼, ½ és 2 -os háza sárgarézből készült. Más anyagból, más nyomásra és hőmérsékletre megrendelhető. Digitális segítség Honlapunk segítségével, ajánlataink magukba foglalják a termékleírást, szabványra jellemző szövegeket, vonalas rajzokat, CAD szimbólumokat és projekt leírást. Részletes termékinformációért külön irodalom kérhető. Ehhez kérjük, látogassa meg honlapunkat. 7

8 SPIRO SPIROLIFE Kivételes garancia A Spirotech egyedülálló garanciális feltételei! Sárgaréz termékek 0 C: 20 év Acél és sárgaréz termékek > 0 C: 5 év KIVÉTELES GARANCIA Vákuumos gázmentesítők: 2 év Feltételek: A termékek megfelelő kiválasztása, telepítése, karbantartása és alkalmazása az előírásainkkal, adatlapjainkkal és kézikönyveinkkel összhangban. A normál kopás nem képezi a garancia részét. Lásd az általános értékesítési és szállítási feltételeinket. Spirotech: kiegészítők, adalékok és tanácsok A Spirotech innovatív, átfogó megoldásokat gyárt és fejleszt ki a folyadékok szabályozására a fűtési, hűtési, klíma, valamint az ipari rendszerek számára. Termékeink és szolgáltatásaink eredménye a hibás működés és az elhasználódás csökkentése. Ennek eredménye, hogy kevesebb karbantartás szükséges, nő a hatékonyság, és csökken az energiafogyasztás. A Spirotech-et jogosan tartják világelsőnek ezen a szakterületen. A minőségre, termékfejlesztésre és folyamatjavításra fektetett hangsúlynak köszönhetően, a Spirotech termékeket ajánlják a fűtési rendszer alkatrészeket gyártó piacvezetők. A terjedelmes, nemzetközi beszállítók hálózatának köszönhetően, naponta sok felhasználó élvezheti világszerte a termékeink és szolgáltatásaink előnyeit. A Spirotech a Spiro Enterprises tagja. Spirotech bv PO Box AE Helmond, NL T +3 (0) F +3 (0) info@spirotech.nl Spirotech UK Ltd. PO Box 88 Altrincham Cheshire, WA5 5GZ T +44 (0) F +44 (0) info@spirotech.co.uk A termékismertetőben lévő rajzok és helyzetek példa jellegűek. Örömmel adunk tanácsot más speciális helyzetekben is. Előfordulhatnak változások/nyomtatási hibák. Copyright Spirotech bv. Harmadik félnek, a Spirotech bv írásbeli engedélye nélkül a kiadvány használata tilos _05
