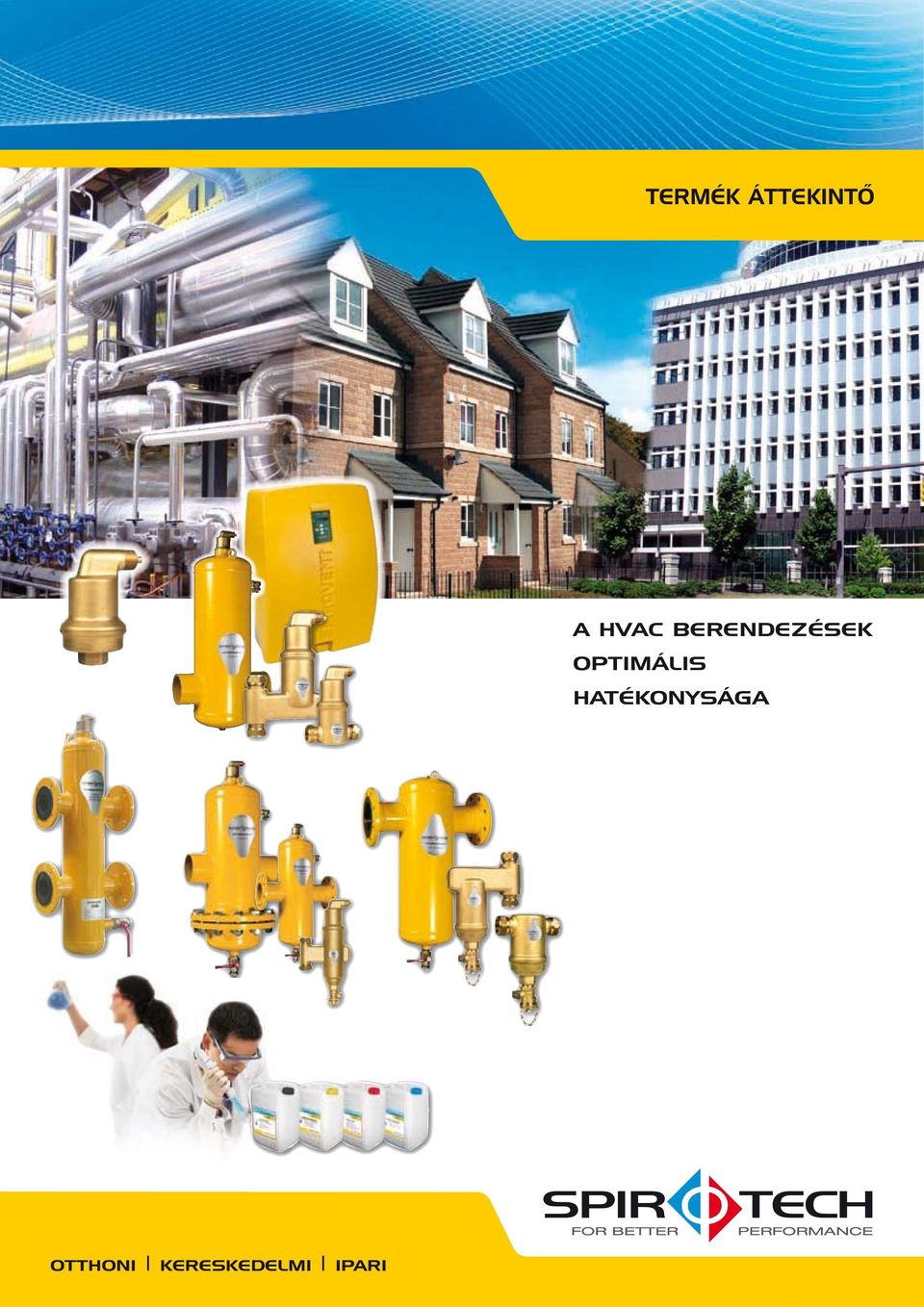

1 TERMÉK ÁTTEKINTŐ A HVAC BERENDEZÉSEK OPTIMÁLIS HATÉKONYSÁGA OTTHONI KERESKEDELMI IPARI

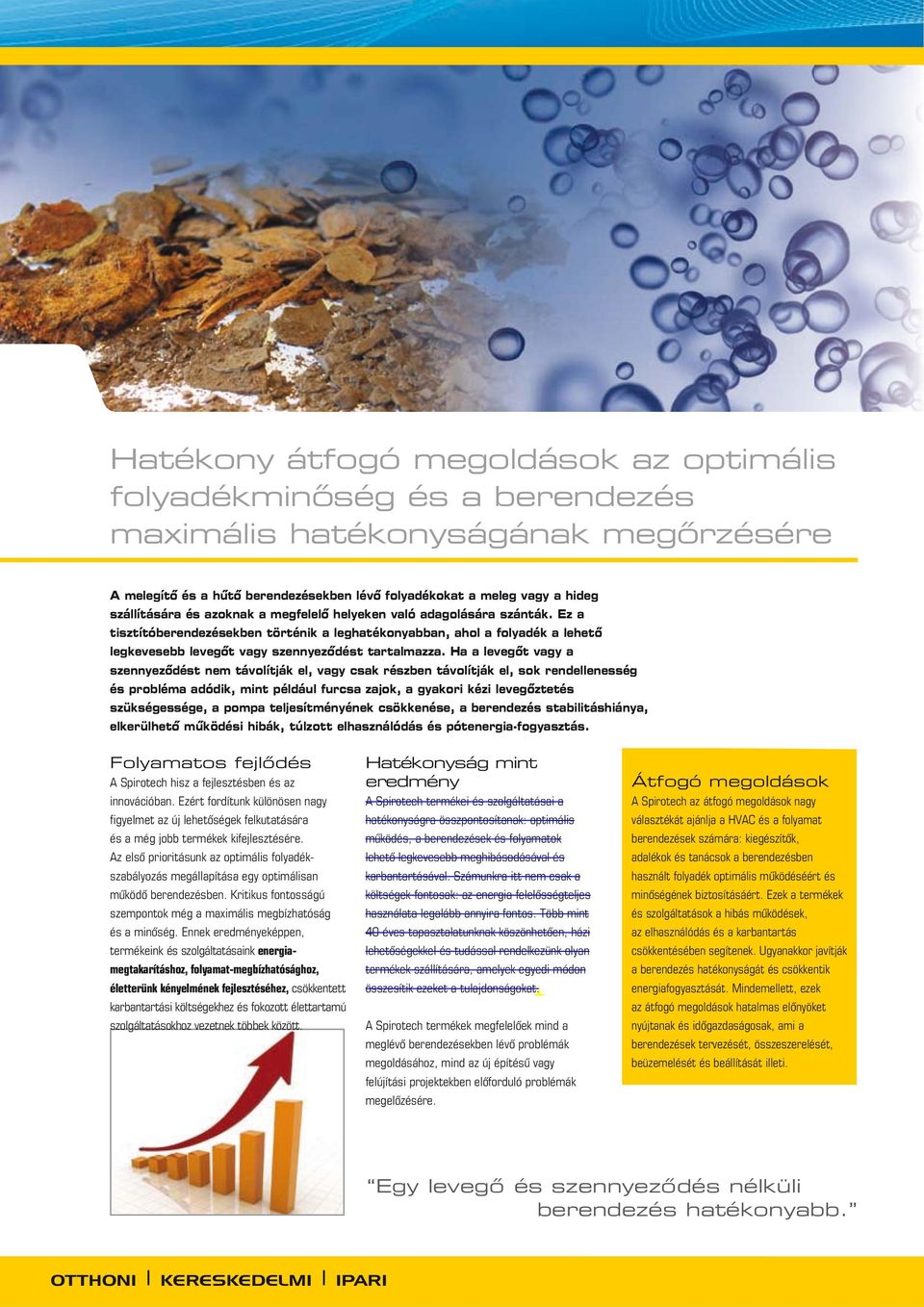

2 Hatékony átfogó megoldások az optimális folyadékminőség és a berendezés maximális hatékonyságának megőrzésére A melegítő és a hűtő berendezésekben lévő folyadékokat a meleg vagy a hideg szállítására és azoknak a megfelelő helyeken való adagolására szánták. Ez a tisztítóberendezésekben történik a leghatékonyabban, ahol a folyadék a lehető legkevesebb levegőt vagy szennyeződést tartalmazza. Ha a levegőt vagy a szennyeződést nem távolítják el, vagy csak részben távolítják el, sok rendellenesség és probléma adódik, mint például furcsa zajok, a gyakori kézi levegőztetés szükségessége, a pompa teljesítményének csökkenése, a berendezés stabilitáshiánya, elkerülhető működési hibák, túlzott elhasználódás és pótenergia-fogyasztás. Folyamatos fejlődés A Spirotech hisz a fejlesztésben és az innovációban. Ezért fordítunk különösen nagy figyelmet az új lehetőségek felkutatására és a még jobb termékek kifejlesztésére. Az első prioritásunk az optimális folyadékszabályozás megállapítása egy optimálisan működő berendezésben. Kritikus fontosságú szempontok még a maximális megbízhatóság és a minőség. Ennek eredményeképpen, termékeink és szolgáltatásaink energiamegtakarításhoz, folyamat-megbízhatósághoz, életterünk kényelmének fejlesztéséhez, csökkentett karbantartási költségekhez és fokozott élettartamú szolgáltatásokhoz vezetnek többek között. Hatékonyság mint eredmény A Spirotech termékei és szolgáltatásai a hatékonyságra összpontosítanak: optimális működés, a berendezések és folyamatok lehető legkevesebb meghibásodásával és karbantartásával. Számunkra itt nem csak a költségek fontosak: az energia felelősségteljes használata legalább annyira fontos. Több mint 40 éves tapasztalatunknak köszönhetően, házi lehetőségekkel és tudással rendelkezünk olyan termékek szállítására, amelyek egyedi módon összesítik ezeket a tulajdonságokat. A Spirotech termékek megfelelőek mind a meglévő berendezésekben lévő problémák megoldásához, mind az új építésű vagy felújítási projektekben előforduló problémák megelőzésére. Átfogó megoldások A Spirotech az átfogó megoldások nagy választékát ajánlja a HVAC és a folyamat berendezések számára: kiegészítők, adalékok és tanácsok a berendezésben használt folyadék optimális működéséért és minőségének biztosításáért. Ezek a termékek és szolgáltatások a hibás működések, az elhasználódás és a karbantartás csökkentésében segítenek. Ugyanakkor javítják a berendezés hatékonyságát és csökkentik energiafogyasztását. Mindemellett, ezek az átfogó megoldások hatalmas előnyöket nyújtanak és időgazdaságosak, ami a berendezések tervezését, összeszerelését, beüzemelését és beállítását illeti. Egy levegő és szennyeződés nélküli berendezés hatékonyabb. OTTHONI KERESKEDELMI IPARI

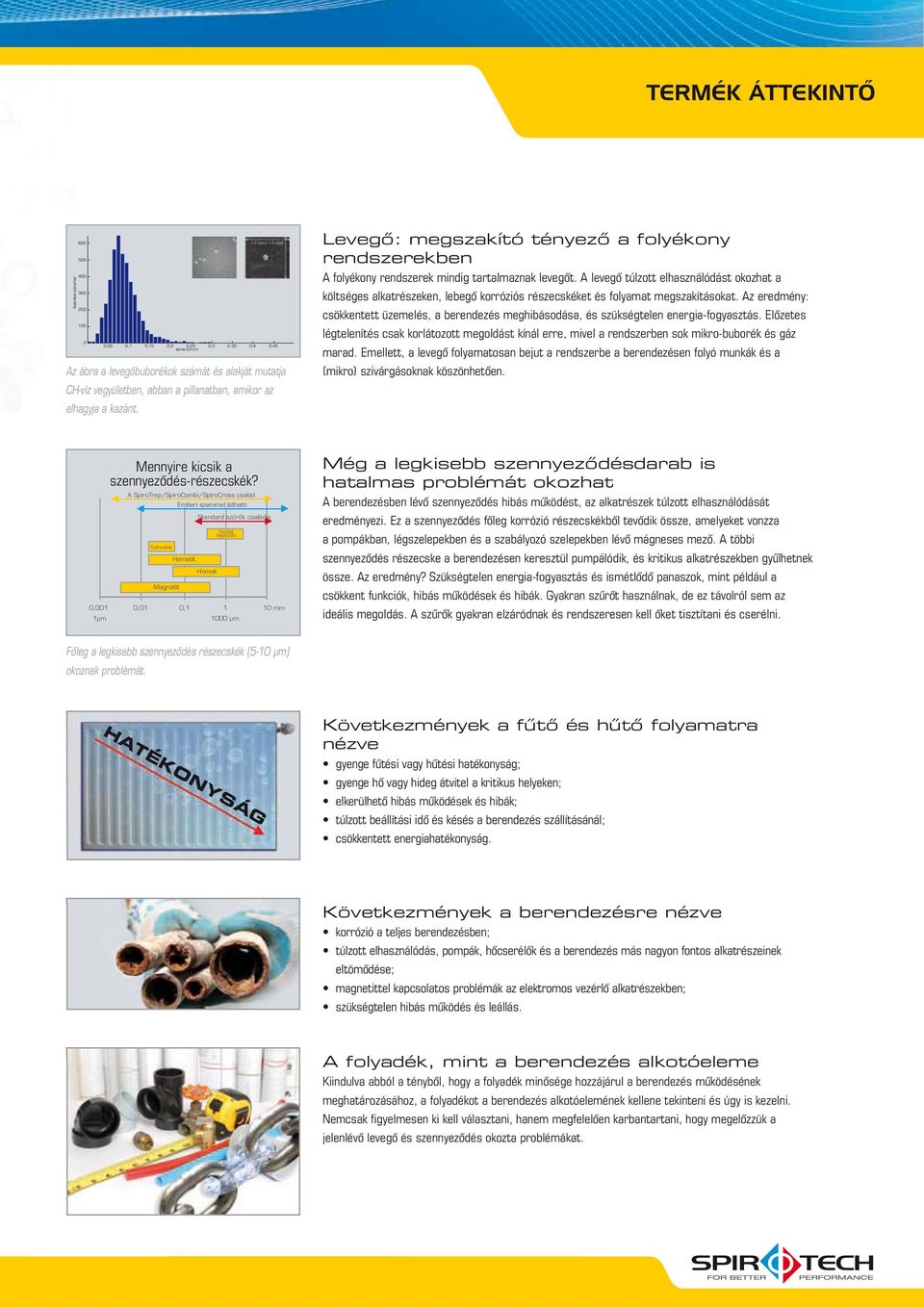

3 TERMÉK ÁTTEKINTŐ Buborékok száma/liter átmérő [mm] Az ábra a levegőbuborékok számát és alakját mutatja CH-víz vegyületben, abban a pillanatban, amikor az elhagyja a kazánt. Levegő: megszakító tényező a folyékony rendszerekben A folyékony rendszerek mindig tartalmaznak levegőt. A levegő túlzott elhasználódást okozhat a költséges alkatrészeken, lebegő korróziós részecskéket és folyamat megszakításokat. Az eredmény: csökkentett üzemelés, a berendezés meghibásodása, és szükségtelen energia-fogyasztás. Előzetes légtelenítés csak korlátozott megoldást kínál erre, mivel a rendszerben sok mikro-buborék és gáz marad. Emellett, a levegő folyamatosan bejut a rendszerbe a berendezésen folyó munkák és a (mikro) szivárgásoknak köszönhetően. 0,001 1μm Mennyire kicsik a szennyeződés-részecskék? A SpiroTrap/SpiroCombi/SpiroCross család Szőrszálak 0,01 0,1 Emberi szemmel látható Hematit Homok Magnetit Standard szűrők családja Feltöltő hegesztés 1 10 mm 1000 μm Még a legkisebb szennyeződésdarab is hatalmas problémát okozhat A berendezésben lévő szennyeződés hibás működést, az alkatrészek túlzott elhasználódását eredményezi. Ez a szennyeződés főleg korrózió részecskékből tevődik össze, amelyeket vonzza a pompákban, légszelepekben és a szabályozó szelepekben lévő mágneses mező. A többi szennyeződés részecske a berendezésen keresztül pumpálódik, és kritikus alkatrészekben gyűlhetnek össze. Az eredmény? Szükségtelen energia-fogyasztás és ismétlődő panaszok, mint például a csökkent funkciók, hibás működések és hibák. Gyakran szűrőt használnak, de ez távolról sem az ideális megoldás. A szűrők gyakran elzáródnak és rendszeresen kell őket tisztítani és cserélni. Főleg a legkisebb szennyeződés részecskék (5-10 μm) okoznak problémát. HATÉKONYSÁG Következmények a fűtő és hűtő folyamatra nézve Következmények a berendezésre nézve A folyadék, mint a berendezés alkotóeleme Kiindulva abból a tényből, hogy a folyadék minősége hozzájárul a berendezés működésének meghatározásához, a folyadékot a berendezés alkotóelemének kellene tekinteni és úgy is kezelni. Nemcsak figyelmesen ki kell választani, hanem megfelelően karbantartani, hogy megelőzzük a jelenlévő levegő és szennyeződés okozta problémákat.

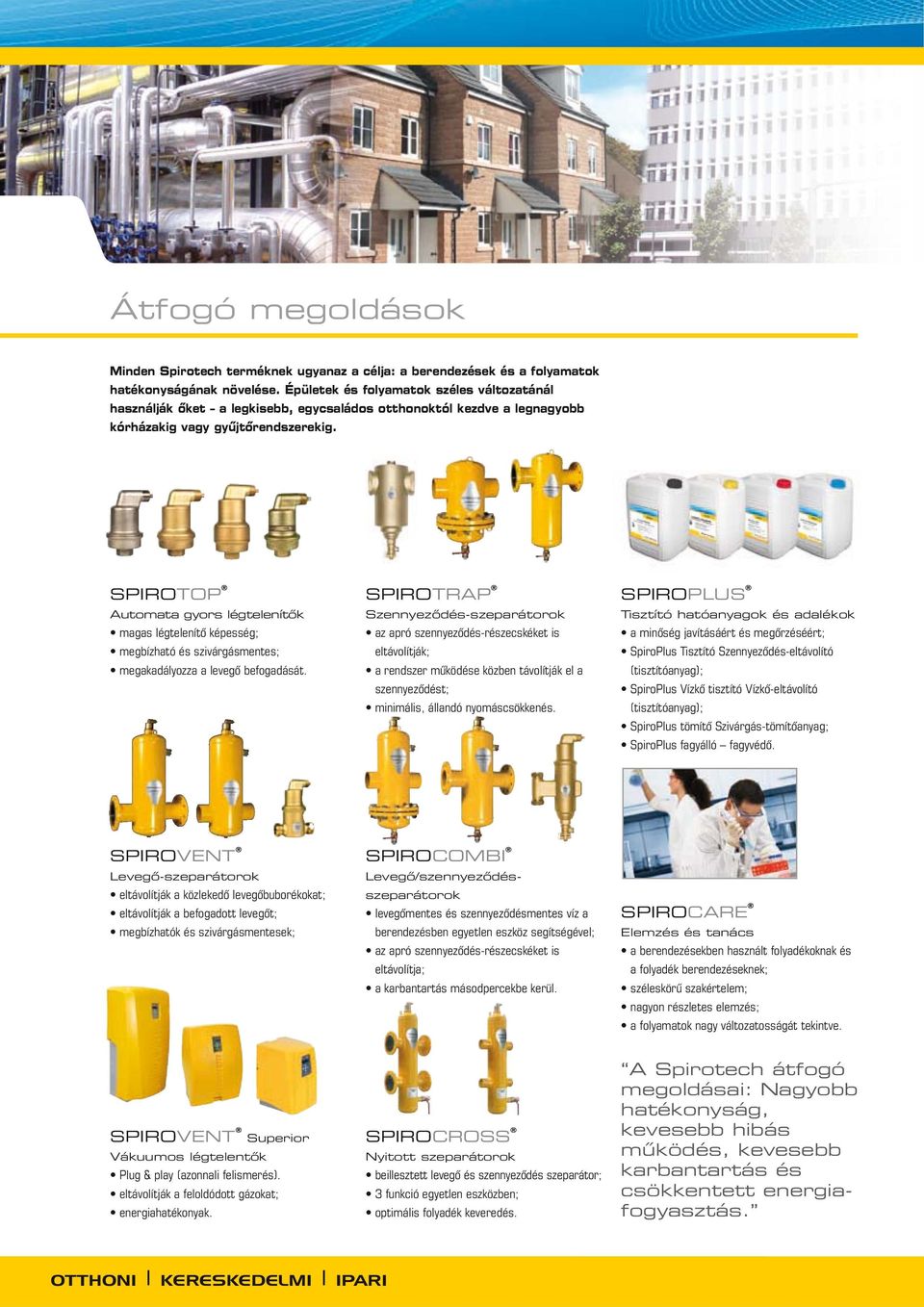

4 Átfogó megoldások Minden Spirotech terméknek ugyanaz a célja: a berendezések és a folyamatok hatékonyságának növelése. Épületek és folyamatok széles változatánál használják őket a legkisebb, egycsaládos otthonoktól kezdve a legnagyobb kórházakig vagy gyűjtőrendszerekig. SPIROTOP Automata gyors légtelenítők SPIROTRAP Szennyeződés-szeparátorok SPIROPLUS Tisztító hatóanyagok és adalékok SPIROVENT Levegő-szeparátorok SPIROCOMBI Levegő/szennyeződésszeparátorok SPIROCARE Elemzés és tanács SPIROVENT Superior Vákuumos légtelentők SPIROCROSS Nyitott szeparátorok A Spirotech átfogó megoldásai: Nagyobb hatékonyság, kevesebb hibás működés, kevesebb karbantartás és csökkentett energiafogyasztás. OTTHONI KERESKEDELMI IPARI

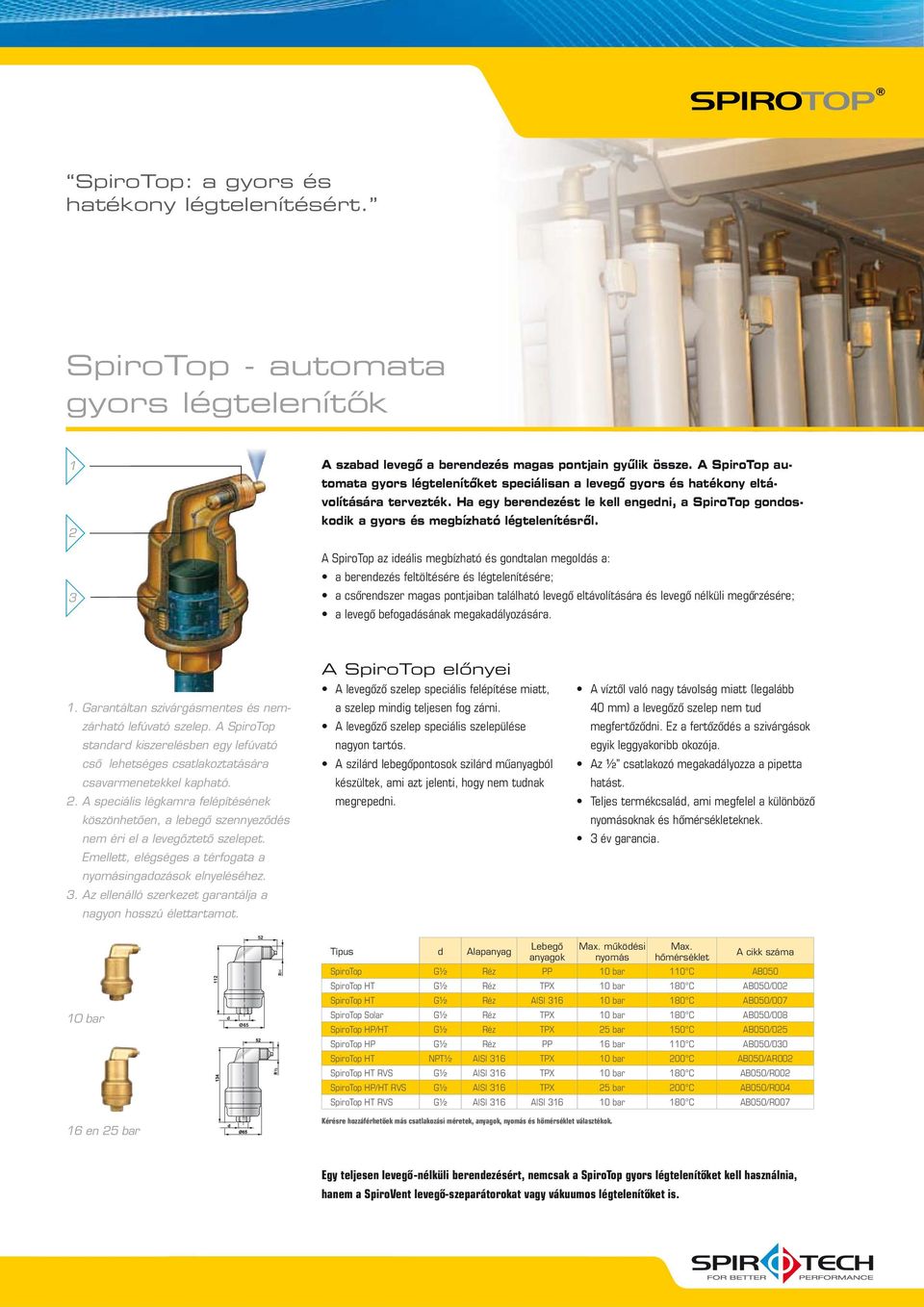

5 SpiroTop: a gyors és hatékony légtelenítésért. SpiroTop - automata gyors légtelenítők A szabad levegő a berendezés magas pontjain gyűlik össze. A SpiroTop automata gyors légtelenítőket speciálisan a levegő gyors és hatékony eltávolítására tervezték. Ha egy berendezést le kell engedni, a SpiroTop gondoskodik a gyors és megbízható légtelenítésről. A SpiroTop az ideális megbízható és gondtalan megoldás a: 1. Garantáltan szivárgásmentes és nemzárható lefúvató szelep. A SpiroTop standard kiszerelésben egy lefúvató cső lehetséges csatlakoztatására csavarmenetekkel kapható. 2. A speciális légkamra felépítésének köszönhetően, a lebegő szennyeződés nem éri el a levegőztető szelepet. Emellett, elégséges a térfogata a nyomásingadozások elnyeléséhez. 3. Az ellenálló szerkezet garantálja a nagyon hosszú élettartamot. A SpiroTop előnyei a szelep mindig teljesen fog zárni. nagyon tartós. készültek, ami azt jelenti, hogy nem tudnak megrepedni. 40 mm) a levegőző szelep nem tud megfertőződni. Ez a fertőződés a szivárgások egyik leggyakoribb okozója. hatást. nyomásoknak és hőmérsékleteknek. 10 bar 112 d Ø65 52 RH Típus d Alapanyag Lebegő anyagok működési nyomás hőmérséklet A cikk száma SpiroTop Réz PP 10 bar 110 C AB050 SpiroTop HT Réz TPX 10 bar 180 C AB050/002 SpiroTop HT Réz AISI bar 180 C AB050/007 SpiroTop Solar Réz TPX 10 bar 180 C AB050/008 SpiroTop HP/HT Réz TPX 25 bar 150 C AB050/025 SpiroTop HP Réz PP 16 bar 110 C AB050/030 SpiroTop HT AISI 316 TPX 10 bar 200 C AB050/AR002 SpiroTop HT RVS AISI 316 TPX 10 bar 180 C AB050/R002 SpiroTop HP/HT RVS AISI 316 TPX 25 bar 200 C AB050/R004 SpiroTop HT RVS AISI 316 AISI bar 180 C AB050/R en 25 bar Egy teljesen levegő-nélküli berendezésért, nemcsak a SpiroTop gyors légtelenítőket kell használnia, hanem a SpiroVent levegő-szeparátorokat vagy vákuumos légtelenítőket is.

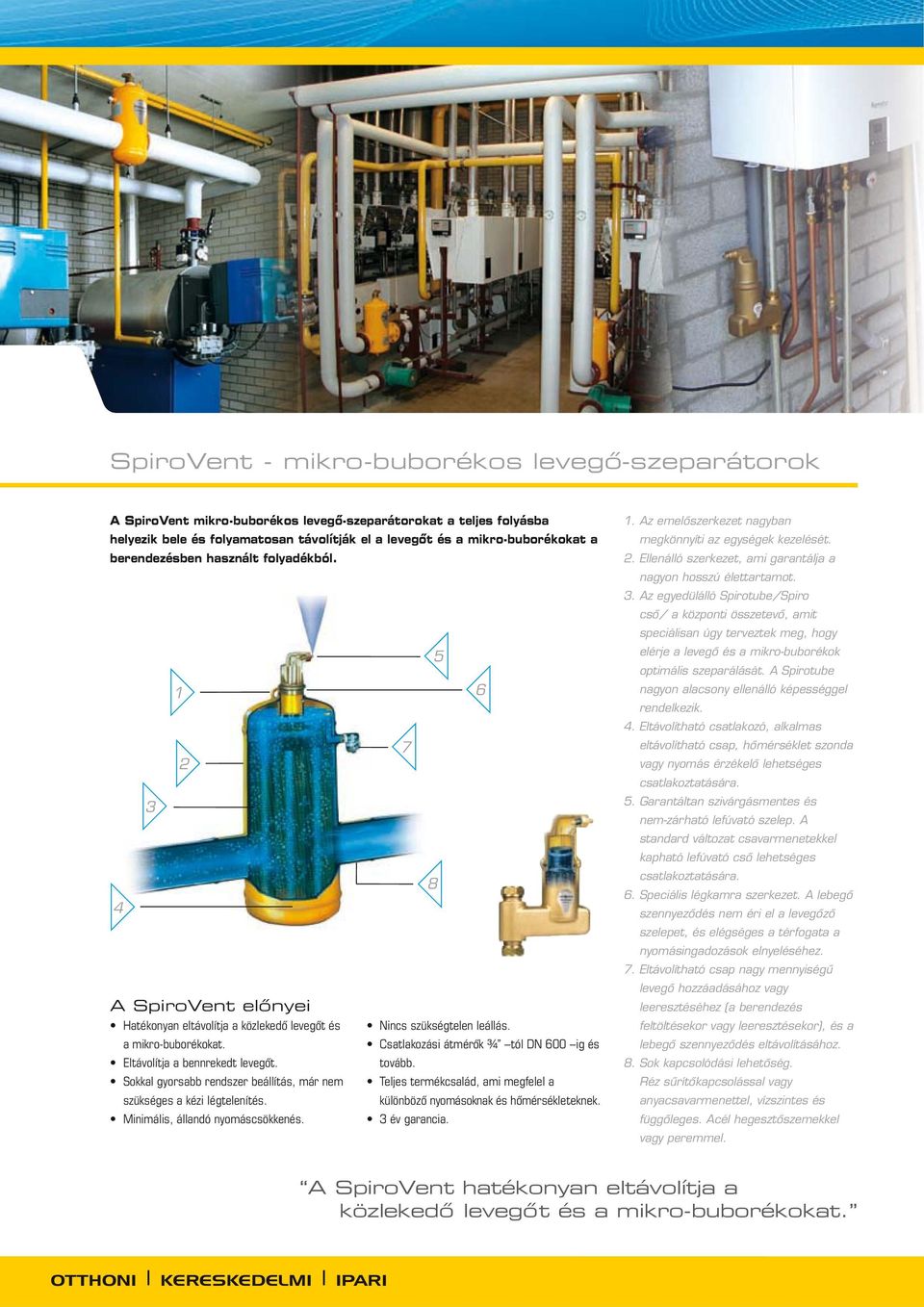

6 SpiroVent - mikro-buborékos levegő-szeparátorok A SpiroVent mikro-buborékos levegő-szeparátorokat a teljes folyásba helyezik bele és folyamatosan távolítják el a levegőt és a mikro-buborékokat a berendezésben használt folyadékból A SpiroVent előnyei a mikro-buborékokat. szükséges a kézi légtelenítés tovább. különböző nyomásoknak és hőmérsékleteknek. 1. Az emelőszerkezet nagyban megkönnyíti az egységek kezelését. 2. Ellenálló szerkezet, ami garantálja a nagyon hosszú élettartamot. 3. Az egyedülálló Spirotube/Spiro cső/ a központi összetevő, amit speciálisan úgy terveztek meg, hogy elérje a levegő és a mikro-buborékok optimális szeparálását. A Spirotube nagyon alacsony ellenálló képességgel rendelkezik. 4. Eltávolítható csatlakozó, alkalmas eltávolítható csap, hőmérséklet szonda vagy nyomás érzékelő lehetséges csatlakoztatására. 5. Garantáltan szivárgásmentes és nem-zárható lefúvató szelep. A standard változat csavarmenetekkel kapható lefúvató cső lehetséges csatlakoztatására. 6. Speciális légkamra szerkezet. A lebegő szennyeződés nem éri el a levegőző szelepet, és elégséges a térfogata a nyomásingadozások elnyeléséhez. 7. Eltávolítható csap nagy mennyiségű levegő hozzáadásához vagy leeresztéséhez (a berendezés feltöltésekor vagy leeresztésekor), és a lebegő szennyeződés eltávolításához. 8. Sok kapcsolódási lehetőség. Réz sűrítőkapcsolással vagy anyacsavarmenettel, vízszintes és függőleges. Acél hegesztőszemekkel vagy peremmel. A SpiroVent hatékonyan eltávolítja a közlekedő levegőt és a mikro-buborékokat. OTTHONI KERESKEDELMI IPARI

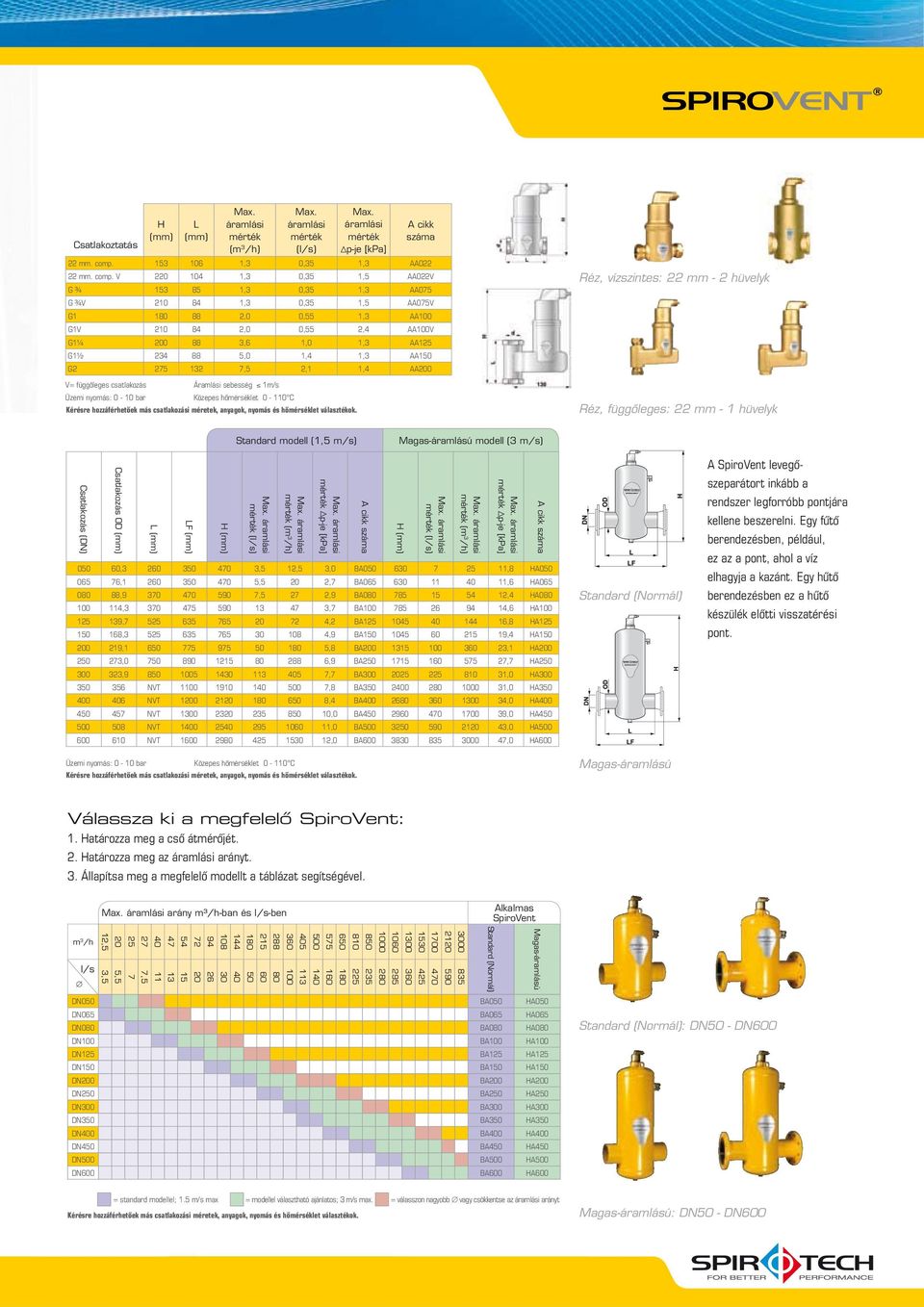

7 Csatlakoztatás H (mm) L (mm) (m 3 /h) (l/s) p-je [kpa] A cikk száma 22 mm. comp ,3 0,35 1,3 AA mm. comp. V ,3 0,35 1,5 AA022V ,3 0,35 1,3 AA ,3 0,35 1,5 AA075V G ,0 0,55 1,3 AA100 G1V ,0 0,55 2,4 AA100V G1¼ ,6 1,0 1,3 AA ,0 1,4 1,3 AA150 G ,5 2,1 1,4 AA200 V= függőleges csatlakozás Áramlási sebesség 1m/s Üzemi nyomás: 0-10 bar Közepes hőmérséklet C Réz, vízszintes: 22 mm - 2 hüvelyk Réz, függőleges: 22 mm - 1 hüvelyk Standard modell NVT (1,5 m/s) Magas-áramlású modell (3 m/s) Csatlakozás (DN) Csatlakozás OD (mm) L (mm) LF (mm) H (mm) (l/s) (m 3 /h) p-je [kpa] A cikk száma H (mm) (l/s) (m 3 /h) p-je [kpa] , ,5 12,5 3,0 BA ,8 HA , ,5 20 2,7 BA ,6 HA , ,5 27 2,9 BA ,4 HA , ,7 BA ,6 HA , ,2 BA ,8 HA , ,9 BA ,4 HA , ,8 BA ,1 HA , ,9 BA ,7 HA , ,7 BA ,0 HA NVT ,8 BA ,0 HA NVT ,4 BA ,0 HA NVT ,0 BA ,0 HA NVT ,0 BA ,0 HA NVT ,0 BA ,0 HA600 Üzemi nyomás: 0-10 bar Közepes hőmérséklet C A cikk száma Standard (Normál) Magas-áramlású A SpiroVent levegőszeparátort inkább a rendszer legforróbb pontjára kellene beszerelni. Egy fűtő berendezésben, például, ez az a pont, ahol a víz elhagyja a kazánt. Egy hűtő berendezésben ez a hűtő készülék előtti visszatérési pont. Válassza ki a megfelelő SpiroVent: 1. Határozza meg a cső átmérőjét. 2. Határozza meg az arányt. 3. Állapítsa meg a megfelelő modellt a táblázat segítségével. arány m³/h-ban és l/s-ben Alkalmas SpiroVent m 3 /h l/s 12,5 3,5 20 5, , Standard (Normál) Magas-áramlású BA050 HA050 BA065 HA065 BA080 HA080 BA100 HA100 BA125 HA125 BA150 HA150 BA200 HA200 BA250 HA250 BA300 HA300 BA350 HA350 BA400 HA400 BA450 HA450 BA500 HA500 BA600 HA600 Standard (Normál): DN50 - DN600 = válasszon nagyobb vagy csökkentse az arányt Magas-áramlású: DN50 - DN600

8 SpiroVent Superior vákuumos légtelenítők: eredményesek és hatékonyak A SpiroVent Superior egy teljesen automatikus vákuumos légtelenítő a fűtő, hűtő és folyamat berendezések számára. A teljesen elektronikus vezérlésnek köszönhetően a Superior modell több opcióval rendelkezik a rendszerinformációk, állapot és előzményadatok leolvasására. Mikor használjuk a vákuumos légtelenítést? 1. Elágazó és alacsony áramlásarányú berendezésekben. 2. Az ellátás és a visszatérés közötti alacsony hőmérséklet különbségek esetében. A vákuumos légtelenítőnem függ a folyadék hőmérsékletétől. 3. Ha gyakorlati okok miatt nem tudunk egy átfolyó légtelenítőt szerelni a berendezésre. A vákuumos légtelenítő majdnem mindenhová felszerelhető a berendezésben. A SpiroVent Superior előnyei bennrekedt gázbuborékokat eltávolítják. karbantartása. pl. a hőszivattyú rendszerekben és a padlófűtéses berendezésekben. rendszerrel kombinálva. S3 a fűtő és a hűtő berendezésekbe 3.5 bar-ig, 15 m 3 S6 a fűtő és a hűtő berendezésekbe 6 bar-ig, 300 m 3 Hogyan működik a SpiroVent Superior Egy folyamatosan működő pompa folyamatosan magába szív egy adag folyadékot a keringési rendszerből. A mágneses szelepet bezárva vákuum keletkezik, amelynek eredményeképp a feloldódott gázok kiszabadulnak. Ezek az edény tetején gyűlnek össze, és a levegőelvezető nyíláson keresztül távoznak. A gáztalanított és abszorbens folyadék majd visszamegy a berendezésbe, ahol újra beszívhatja a gázokat. Különböző okok miatt, a gáz mindig bekerül a berendezésbe. Ilyen példa a diffúzió, mikrószivárgások és a bővíthető rendszerek membránjai, amelyek soha nem 100% gázmentesek. Emiatt a vákuumos légtelenítés folyamatosan szükséges. Más szóval, ez nem egy egyszeri folyamat. S10 a fűtő és a hűtő berendezésekbe 5-10 bar-ig, 300 m 3 S16 a fűtő és a hűtő berendezésekbe 9-16 bar-ig, 300 m 3 OTTHONI KERESKEDELMI IPARI

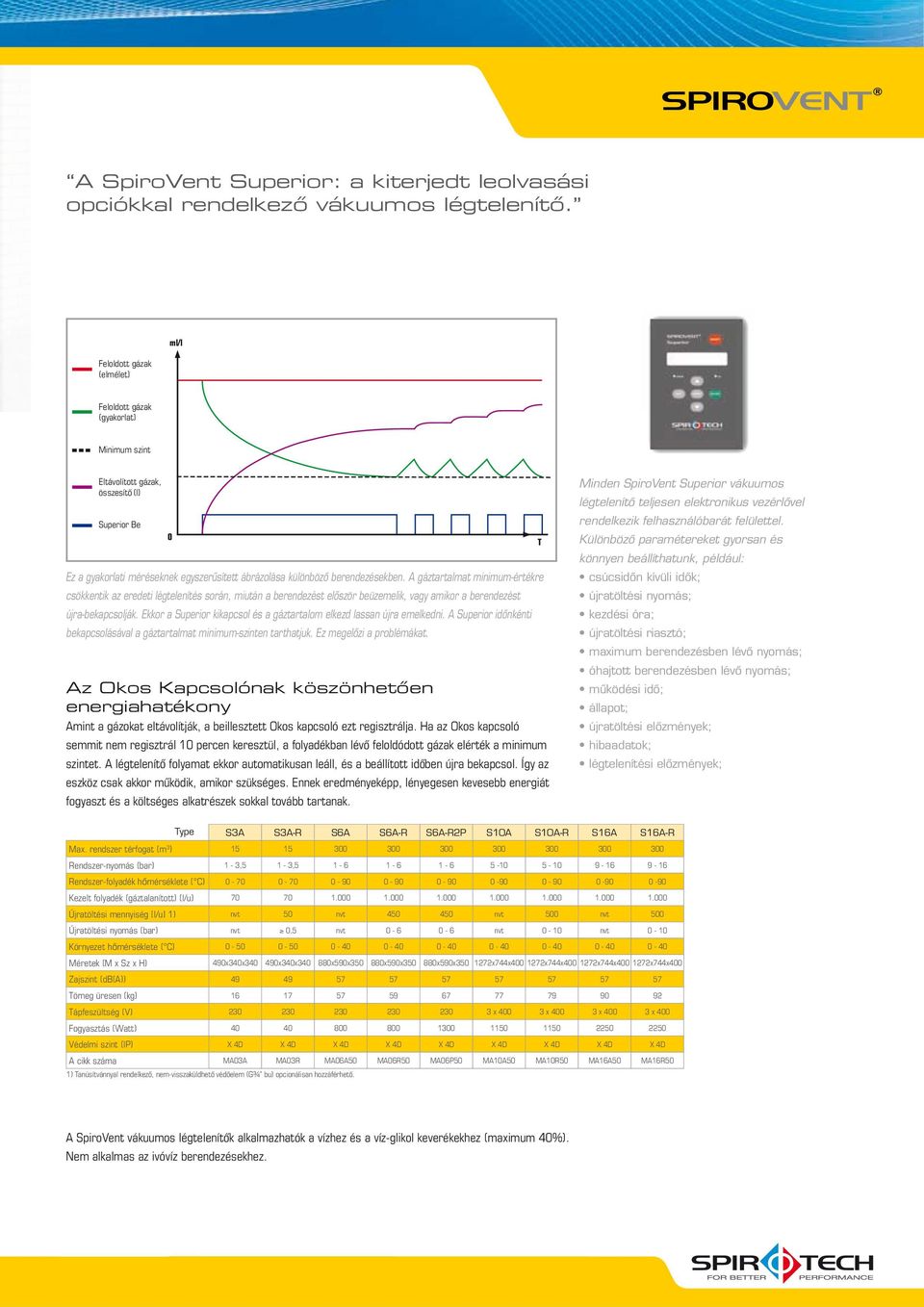

9 A SpiroVent Superior: a kiterjedt leolvasási opciókkal rendelkező vákuumos légtelenítő. Feloldott gázak (elmélet) ml/l Feloldott gázak (gyakorlat) Minimum szint Eltávolított gázak, összesítő (l) Superior Be 0 Ez a gyakorlati méréseknek egyszerűsített ábrázolása különböző berendezésekben. A gáztartalmat minimum-értékre csökkentik az eredeti légtelenítés során, miután a berendezést először beüzemelik, vagy amikor a berendezést újra-bekapcsolják. Ekkor a Superior kikapcsol és a gáztartalom elkezd lassan újra emelkedni. A Superior időnkénti bekapcsolásával a gáztartalmat minimum-szinten tarthatjuk. Ez megelőzi a problémákat. Az Okos Kapcsolónak köszönhetően energiahatékony Amint a gázokat eltávolítják, a beillesztett Okos kapcsoló ezt regisztrálja. Ha az Okos kapcsoló semmit nem regisztrál 10 percen keresztül, a folyadékban lévő feloldódott gázak elérték a minimum szintet. A légtelenítő folyamat ekkor automatikusan leáll, és a beállított időben újra bekapcsol. Így az eszköz csak akkor működik, amikor szükséges. Ennek eredményeképp, lényegesen kevesebb energiát fogyaszt és a költséges alkatrészek sokkal tovább tartanak. T Minden SpiroVent Superior vákuumos légtelenítő teljesen elektronikus vezérlővel rendelkezik felhasználóbarát felülettel. Különböző paramétereket gyorsan és könnyen beállíthatunk, például: Type S3A S3A-R S6A S6A-R S6A-R2P S10A S10A-R S16A S16A-R rendszer térfogat (m 3 ) Rendszer-nyomás (bar) 1-3,5 1-3, Rendszer-folyadék hőmérséklete ( C) Kezelt folyadék (gáztalanított) (l/u) Újratöltési mennyiség [l/u] 1) nvt 50 nvt nvt 500 nvt 500 Újratöltési nyomás (bar) nvt 0,5 nvt nvt 0-10 nvt 0-10 Környezet hőmérséklete ( C) Méretek (M x Sz x H) 490x340x x340x x590x x590x x590x x744x x744x x744x x744x Tömeg üresen (kg) Tápfeszültség (V) x x x x 400 Fogyasztás (Watt) Védelmi szint (IP) A cikk száma MA03A MA03R MA06A50 MA06R50 MA06P50 MA10A50 MA10R50 MA16A50 MA16R50 A SpiroVent vákuumos légtelenítők alkalmazhatók a vízhez és a víz-glikol keverékekhez (maximum 40%). Nem alkalmas az ivóvíz berendezésekhez.

10 SpiroTrap automata szennyeződés-szeparátor Kimondottan a szennyeződés eltávolítására, a Spirotech a SpiroTrap szennyeződés-szeparátorok széles választékát kínálja. Az apró részecskéket is, 5 μm-tól (= mm), kiválasztja és eltávolítja Amikor az elvezető csap nyitva van, az összegyűlt szennyeződés gyorsan és erőteljesen lökődik ki. 1. Az emelőszerkezet nagyban megkönnyíti az egységek kezelését. 2. Ellenálló szerkezet, ami garantálja a nagyon hosszú élettartamot. 3. Az egyedülálló Spirotube a központi összetevő, amit speciálisan úgy terveztek meg, hogy elérje a szennyeződés optimális szeparálását. A Spirotube nagyon alacsony ellenálló képességgel rendelkezik. 4. Elvezető csap az összegyűlt szennyeződés eltávolítására. 5. Sok kapcsolódási lehetőség. Réz sűrítőkapcsolóval vagy anyacsavarmenettel, vízszintes és függőleges. Acél hegesztőszemekkel vagy peremmel. 6. Az áramlást nem akadályozza az összegyűlt szennyeződés. 7. Nagy szennyeződés-összegyűjtő képesség, ezért ritka az elvezetés. SpiroTrap előnyei kiválasztja és eltávolítja. működése közben kiegyenlítő szelep. igénybe. nyomásoknak és hőmérsékleteknek. A SpiroTrap: még a nagyon kicsi szennyeződés részecskéket is eltávolítja. OTTHONI KERESKEDELMI IPARI

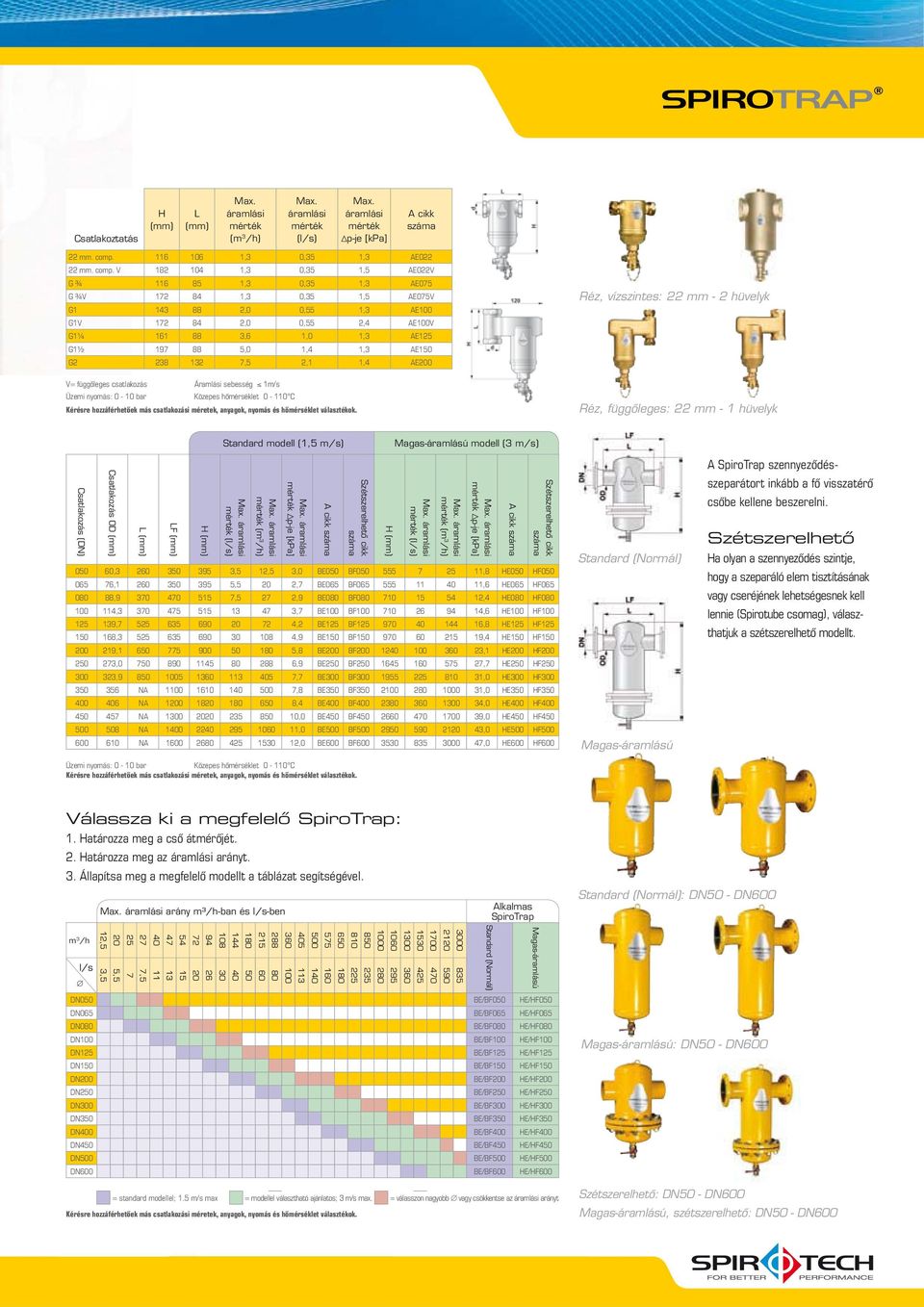

11 Csatlakoztatás H (mm) L (mm) (m 3 /h) (l/s) p-je [kpa] A cikk száma 22 mm. comp ,3 0,35 1,3 AE mm. comp. V ,3 0,35 1,5 AE022V ,3 0,35 1,3 AE ,3 0,35 1,5 AE075V G ,0 0,55 1,3 AE100 G1V ,0 0,55 2,4 AE100V G1¼ ,6 1,0 1,3 AE ,0 1,4 1,3 AE150 G ,5 2,1 1,4 AE200 V= függőleges csatlakozás Áramlási sebesség 1m/s Üzemi nyomás: 0-10 bar Közepes hőmérséklet C Réz, vízszintes: 22 mm - 2 hüvelyk Réz, függőleges: 22 mm - 1 hüvelyk Csatlakozás (DN) Csatlakozás OD (mm) L (mm) LF (mm) H (mm) Standard modell (1,5 m/s) (l/s) (m 3 /h) p-je [kpa] A cikk száma Szétszerelhető cikk száma H (mm) Magas-áramlású modell (3 m/s) (l/s) (m 3 /h) p-je [kpa] A cikk száma Szétszerelhető cikk száma , ,5 12,5 3,0 BE050 BF ,8 HE050 HF , ,5 20 2,7 BE065 BF ,6 HE065 HF , ,5 27 2,9 BE080 BF ,4 HE080 HF , ,7 BE100 BF ,6 HE100 HF , ,2 BE125 BF ,8 HE125 HF , ,9 BE150 BF ,4 HE150 HF , ,8 BE200 BF ,1 HE200 HF , ,9 BE250 BF ,7 HE250 HF , ,7 BE300 BF ,0 HE300 HF NA ,8 BE350 BF ,0 HE350 HF NA ,4 BE400 BF ,0 HE400 HF NA ,0 BE450 BF ,0 HE450 HF NA ,0 BE500 BF ,0 HE500 HF NA ,0 BE600 BF ,0 HE600 HF600 Üzemi nyomás: 0-10 bar Közepes hőmérséklet C Standard (Normál) Magas-áramlású A SpiroTrap szennyeződésszeparátort inkább a fő visszatérő csőbe kellene beszerelni. Szétszerelhető Ha olyan a szennyeződés szintje, hogy a szeparáló elem tisztításának vagy cseréjének lehetségesnek kell lennie (Spirotube csomag), választhatjuk a szétszerelhető modellt. Válassza ki a megfelelő SpiroTrap: 1. Határozza meg a cső átmérőjét. 2. Határozza meg az arányt. 3. Állapítsa meg a megfelelő modellt a táblázat segítségével. arány m³/h-ban és l/s-ben Alkalmas SpiroTrap Standard (Normál): DN50 - DN600 m 3 /h l/s 12,5 3,5 20 5, , Standard (Normál) Magas-áramlású BE/BF050 HE/HF050 BE/BF065 HE/HF065 BE/BF080 HE/HF080 BE/BF100 HE/HF100 BE/BF125 HE/HF125 BE/BF150 HE/HF150 BE/BF200 HE/HF200 BE/BF250 HE/HF250 BE/BF300 HE/HF300 BE/BF350 HE/HF350 BE/BF400 HE/HF400 BE/BF450 HE/HF450 BE/BF500 HE/HF500 BE/BF600 HE/HF600 = válasszon nagyobb vagy csökkentse az arányt Magas-áramlású: DN50 - DN600 Szétszerelhető: DN50 - DN600 Magas-áramlású, szétszerelhető: DN50 - DN600

12 A SpiroCombi - automata levegő/szennyeződés-szeparátorok A Spirotech a SpiroCombi levegő/szennyeződés-szeparátorok széles választékát kínálja kimondottan a levegő és a szennyeződés párhuzamosan történő eltávolítására. Ezek folyamatosan távolítják el a szabad levegőt, mikro-buborékokat és a szennyeződés-részecskéket a berendezés vízéből. 8 2 SpiroCombi előnyei mikro-buborékokat. kiválasztja és eltávolítja. működése közben kiegyenlítő szelep. 6 9 Amikor az elvezető csap nyitva van, az összegyűlt szennyeződés gyorsan és erőteljesen lökődik ki igénybe. nyomásoknak és hőmérsékleteknek. 1. Garantáltan szivárgásmentes és nemzárható lefúvató szelep. 2. Az emelőszerkezet nagyban megkönnyíti az egységek kezelését. 3. Speciális légkamra szerkezet. A lebegő szennyeződés nem éri el a levegőző szelepet, és elégséges a térfogata a nyomásingadozások elnyeléséhez. 4. Eltávolítható csap nagy mennyiségű levegő hozzáadásához vagy leeresztéséhez (a berendezés feltöltésekor vagy leeresztésekor), és a lebegő szennyeződés eltávolításához. 5. Sok kapcsolódási lehetőség. Réz sűrítőkapcsolóval vagy anyacsavarmenettel, vízszintes és függőleges. Acél hegesztőszemekkel vagy peremmel. 6. Az áramlást nem akadályozza az összegyűlt szennyeződés. 7. Ellenálló szerkezet, ami garantálja a nagyon hosszú élettartamot. 8. Az egyedülálló Spirotube/Spiro cső a központi összetevő, amit speciálisan úgy terveztek meg, hogy elérje a levegő és a szennyeződés optimális szeparálását. A Spirotube nagyon alacsony ellenálló képességgel rendelkezik. 9. Nagy szennyeződés-összegyűjtő képesség, ezért ritka az elvezetés. 10. Elvezető csap az összegyűlt szennyeződés eltávolítására. A SpiroCombi: folyamatosan távolítja el a levegőt és a szennyeződést. OTTHONI KERESKEDELMI IPARI

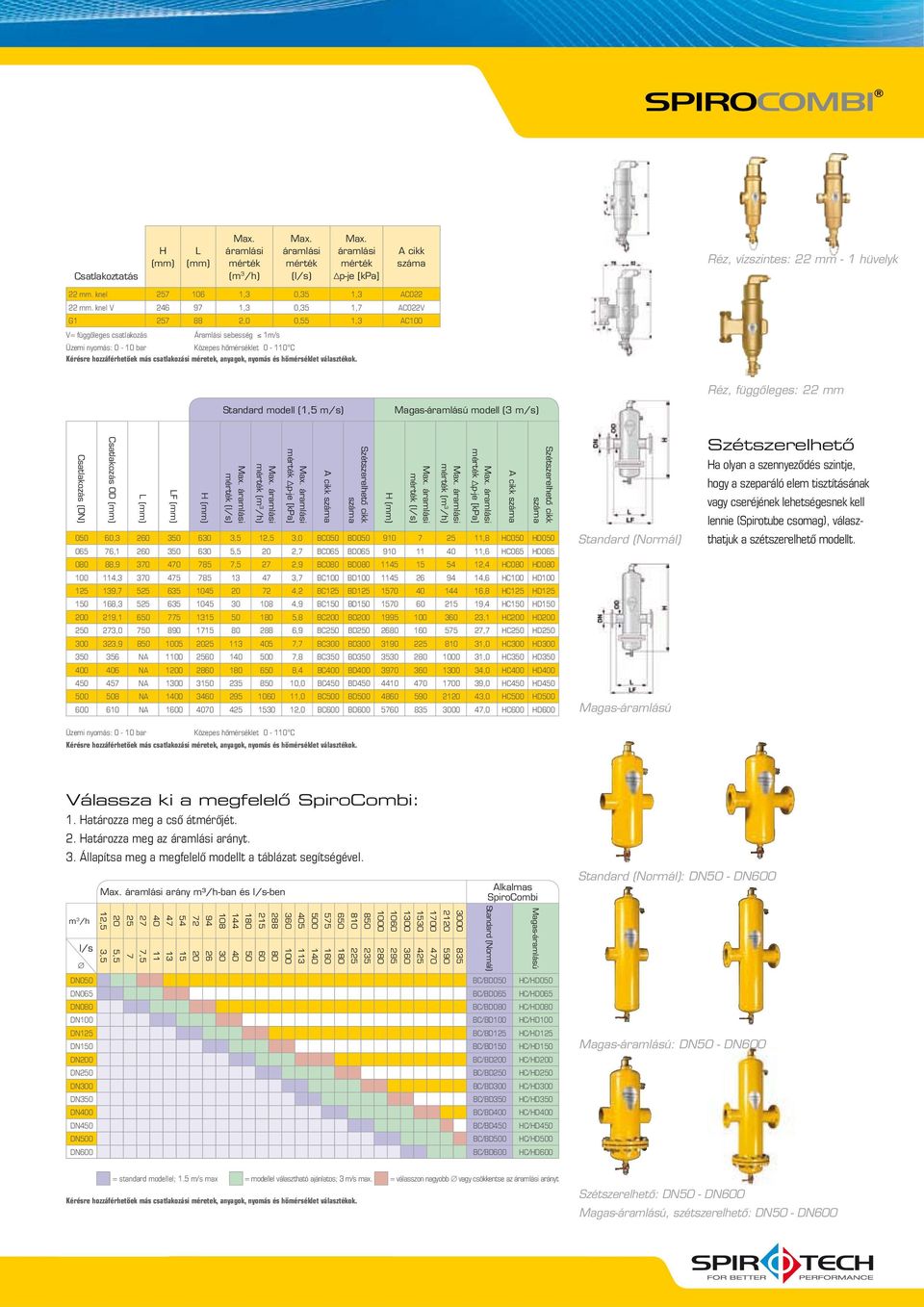

13 Csatlakoztatás H (mm) L (mm) (m 3 /h) (l/s) p-je [kpa] A cikk száma Réz, vízszintes: 22 mm - 1 hüvelyk 22 mm. knel ,3 0,35 1,3 AC mm. knel V ,3 0,35 1,7 AC022V G ,0 0,55 1,3 AC100 V= függőleges csatlakozás Áramlási sebesség 1m/s Üzemi nyomás: 0-10 bar Közepes hőmérséklet C Réz, függőleges: 22 mm Standard modell (1,5 m/s) Magas-áramlású modell (3 m/s) Csatlakozás (DN) Csatlakozás OD (mm) L (mm) LF (mm) H (mm) (l/s) (m 3 /h) p-je [kpa] A cikk száma Szétszerelhető cikk száma H (mm) (l/s) (m 3 /h) p-je [kpa] A cikk száma Szétszerelhető cikk száma , ,5 12,5 3,0 BC ,8 HC , ,5 20 2,7 BC ,6 HC , ,5 27 2,9 BC ,4 HC , ,7 BC ,6 HC , ,2 BC ,8 HC , ,9 BC ,4 HC , ,8 BC ,1 HC , ,9 BC ,7 HC , ,7 BC ,0 HC NA ,8 BC ,0 HC NA ,4 BC ,0 HC NA ,0 BC ,0 HC NA ,0 BC ,0 HC NA ,0 BC ,0 HC600 Standard (Normál) Magas-áramlású Szétszerelhető Ha olyan a szennyeződés szintje, hogy a szeparáló elem tisztításának vagy cseréjének lehetségesnek kell lennie (Spirotube csomag), választhatjuk a szétszerelhető modellt. Üzemi nyomás: 0-10 bar Közepes hőmérséklet C Válassza ki a megfelelő SpiroCombi: 1. Határozza meg a cső átmérőjét. 2. Határozza meg az arányt. 3. Állapítsa meg a megfelelő modellt a táblázat segítségével. arány m³/h-ban és l/s-ben Alkalmas SpiroCombi Standard (Normál): DN50 - DN600 m 3 /h l/s 12,5 3,5 20 5, , Standard (Normál) Magas-áramlású Magas-áramlású: DN50 - DN600 = válasszon nagyobb vagy csökkentse az arányt Szétszerelhető: DN50 - DN600 Magas-áramlású, szétszerelhető: DN50 - DN600

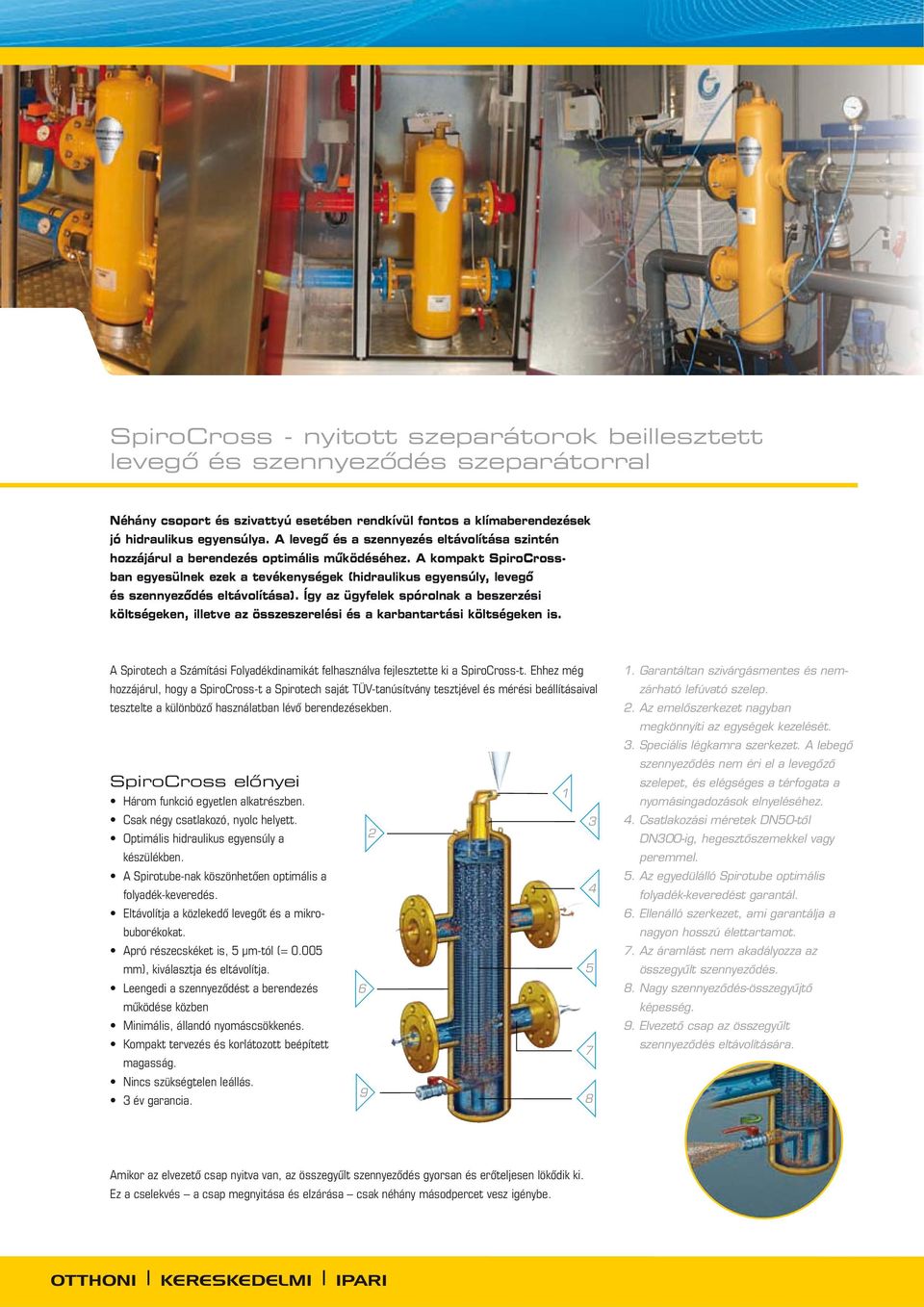

14 SpiroCross - nyitott szeparátorok beillesztett levegő és szennyeződés szeparátorral Néhány csoport és szivattyú esetében rendkívül fontos a klímaberendezések jó hidraulikus egyensúlya. A levegő és a szennyezés eltávolítása szintén hozzájárul a berendezés optimális működéséhez. A kompakt SpiroCrossban egyesülnek ezek a tevékenységek (hidraulikus egyensúly, levegő és szennyeződés eltávolítása). Így az ügyfelek spórolnak a beszerzési költségeken, illetve az összeszerelési és a karbantartási költségeken is. A Spirotech a Számítási Folyadékdinamikát felhasználva fejlesztette ki a SpiroCross-t. Ehhez még hozzájárul, hogy a SpiroCross-t a Spirotech saját TÜV-tanúsítvány tesztjével és mérési beállításaival tesztelte a különböző használatban lévő berendezésekben. SpiroCross előnyei készülékben. folyadék-keveredés. buborékokat. mm), kiválasztja és eltávolítja. működése közben magasság Garantáltan szivárgásmentes és nemzárható lefúvató szelep. 2. Az emelőszerkezet nagyban megkönnyíti az egységek kezelését. 3. Speciális légkamra szerkezet. A lebegő szennyeződés nem éri el a levegőző szelepet, és elégséges a térfogata a nyomásingadozások elnyeléséhez. 4. Csatlakozási méretek DN50-től DN300-ig, hegesztőszemekkel vagy peremmel. 5. Az egyedülálló Spirotube optimális folyadék-keveredést garantál. 6. Ellenálló szerkezet, ami garantálja a nagyon hosszú élettartamot. 7. Az áramlást nem akadályozza az összegyűlt szennyeződés. 8. Nagy szennyeződés-összegyűjtő képesség. 9. Elvezető csap az összegyűlt szennyeződés eltávolítására. Amikor az elvezető csap nyitva van, az összegyűlt szennyeződés gyorsan és erőteljesen lökődik ki. OTTHONI KERESKEDELMI IPARI

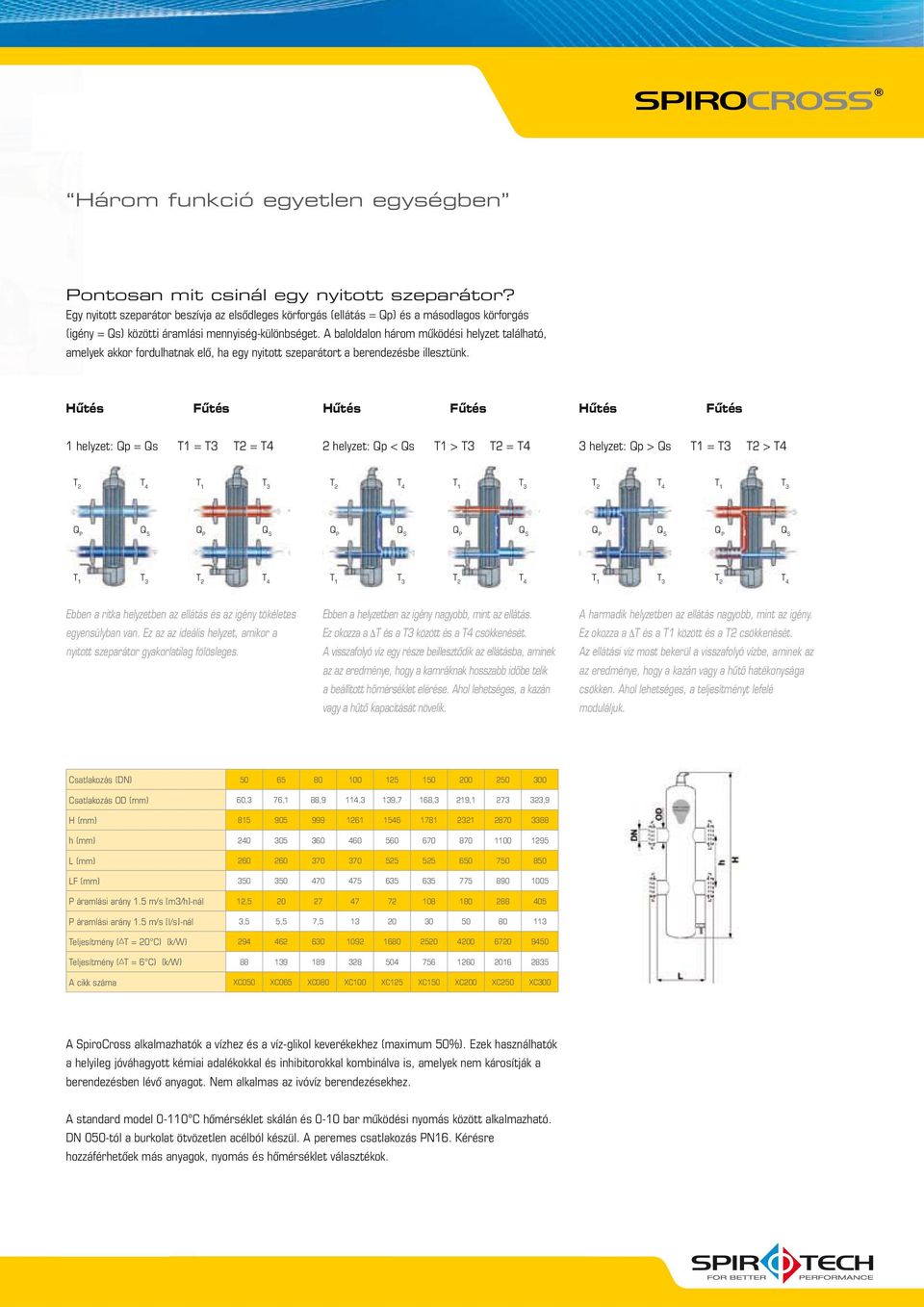

15 Három funkció egyetlen egységben Pontosan mit csinál egy nyitott szeparátor? Egy nyitott szeparátor beszívja az elsődleges körforgás (ellátás = Qp) és a másodlagos körforgás (igény = Qs) közötti mennyiség-különbséget. A baloldalon három működési helyzet található, amelyek akkor fordulhatnak elő, ha egy nyitott szeparátort a berendezésbe illesztünk. Hűtés Fűtés Hűtés Fűtés Hűtés Fűtés 1 helyzet: Qp = Qs T1 = T3 T2 = T4 2 helyzet: Qp < Qs T1 > T3 T2 = T4 3 helyzet: Qp > Qs T1 = T3 T2 > T4 T 2 T 4 T 1 T 3 T 2 T 4 T 1 T 3 T 2 T 4 T 1 T 3 Q P Q S Q P Q S Q P Q S Q P Q S Q P Q S Q P Q S T 1 T 3 T 2 T 4 T 1 T 3 T 2 T 4 T 1 T 3 T 2 T 4 Ebben a ritka helyzetben az ellátás és az igény tökéletes egyensúlyban van. Ez az az ideális helyzet, amikor a nyitott szeparátor gyakorlatilag fölösleges. Ebben a helyzetben az igény nagyobb, mint az ellátás. Ez okozza a T és a T3 között és a T4 csökkenését. A visszafolyó víz egy része beillesztődik az ellátásba, aminek az az eredménye, hogy a kamráknak hosszabb időbe telik a beállított hőmérséklet elérése. Ahol lehetséges, a kazán vagy a hűtő kapacitását növelik. A harmadik helyzetben az ellátás nagyobb, mint az igény. Ez okozza a T és a T1 között és a T2 csökkenését. Az ellátási víz most bekerül a visszafolyó vízbe, aminek az az eredménye, hogy a kazán vagy a hűtő hatékonysága csökken. Ahol lehetséges, a teljesítményt lefelé moduláljuk ,3 76,1 88,9 114,3 139,7 168,3 219, ,9 H (mm) h (mm) P arány 1.5 m/s [m3/h]-nál 12, P arány 1.5 m/s [l/s]-nál 3,5 5,5 7, Teljesítmény ( T = 20 C) (k/w) Teljesítmény ( T = 6 C) (k/w) A cikk száma XC050 XC065 XC080 XC100 XC125 XC150 XC200 XC250 XC300 A SpiroCross alkalmazhatók a vízhez és a víz-glikol keverékekhez (maximum 50%). Ezek használhatók a helyileg jóváhagyott kémiai adalékokkal és inhibitorokkal kombinálva is, amelyek nem károsítják a berendezésben lévő anyagot. Nem alkalmas az ivóvíz berendezésekhez. A standard model C hőmérséklet skálán és 0-10 bar működési nyomás között alkalmazható. hozzáférhetőek más anyagok, nyomás és hőmérséklet választékok.

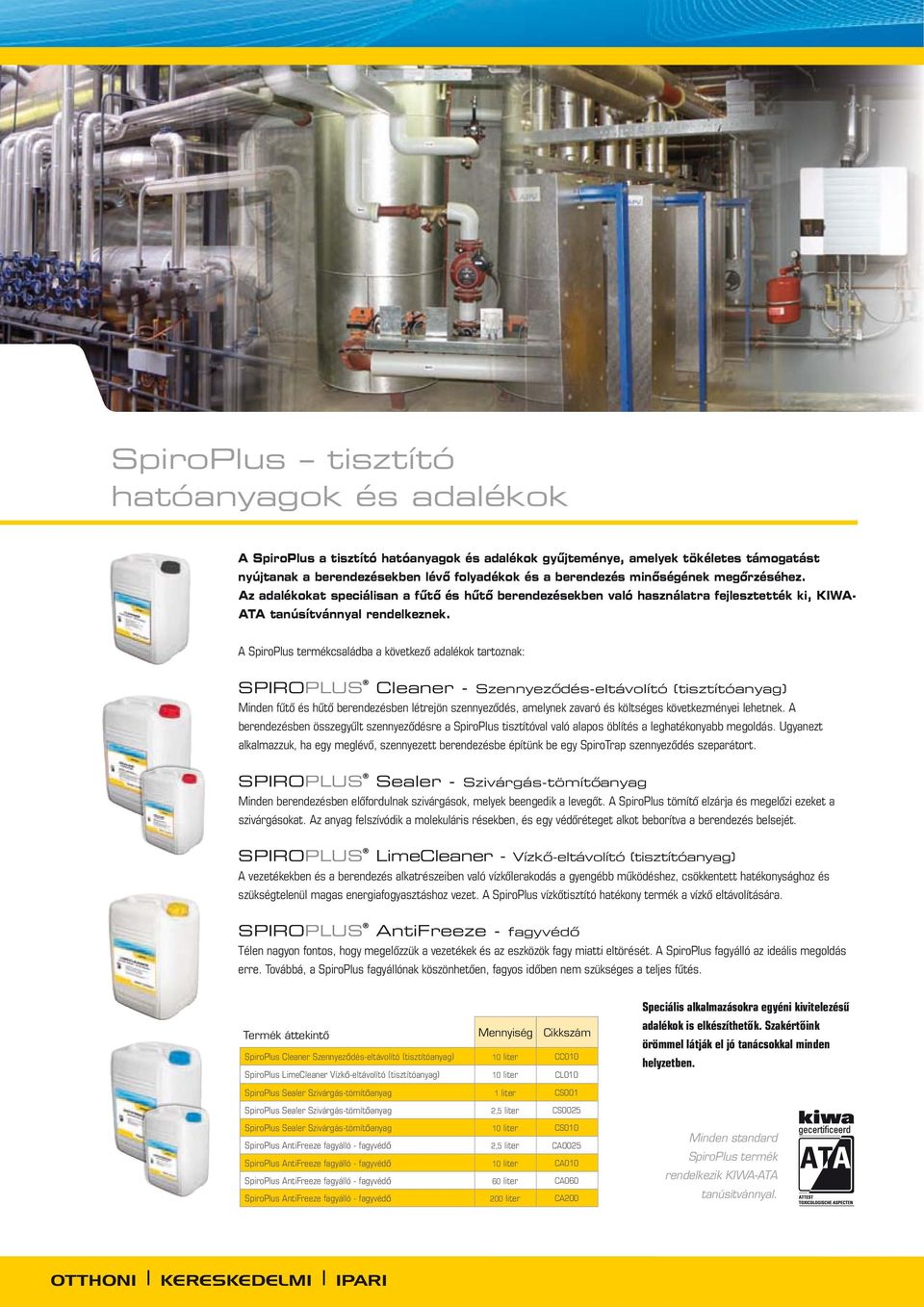

16 SpiroPlus tisztító hatóanyagok és adalékok A SpiroPlus a tisztító hatóanyagok és adalékok gyűjteménye, amelyek tökéletes támogatást nyújtanak a berendezésekben lévő folyadékok és a berendezés minőségének megőrzéséhez. Az adalékokat speciálisan a fűtő és hűtő berendezésekben való használatra fejlesztették ki, KIWA- ATA tanúsítvánnyal rendelkeznek. A SpiroPlus termékcsaládba a következő adalékok tartoznak: SPIROPLUS Cleaner - Szennyeződés-eltávolító (tisztítóanyag) Minden fűtő és hűtő berendezésben létrejön szennyeződés, amelynek zavaró és költséges következményei lehetnek. A berendezésben összegyűlt szennyeződésre a SpiroPlus tisztítóval való alapos öblítés a leghatékonyabb megoldás. Ugyanezt alkalmazzuk, ha egy meglévő, szennyezett berendezésbe építünk be egy SpiroTrap szennyeződés szeparátort. SPIROPLUS Sealer - Szivárgás-tömítőanyag Minden berendezésben előfordulnak szivárgások, melyek beengedik a levegőt. A SpiroPlus tömítő elzárja és megelőzi ezeket a szivárgásokat. Az anyag felszívódik a molekuláris résekben, és egy védőréteget alkot beborítva a berendezés belsejét. SPIROPLUS LimeCleaner - Vízkő-eltávolító (tisztítóanyag) A vezetékekben és a berendezés alkatrészeiben való vízkőlerakodás a gyengébb működéshez, csökkentett hatékonysághoz és szükségtelenül magas energiafogyasztáshoz vezet. A SpiroPlus vízkőtisztító hatékony termék a vízkő eltávolítására. SPIROPLUS AntiFreeze - fagyvédő Télen nagyon fontos, hogy megelőzzük a vezetékek és az eszközök fagy miatti eltörését. A SpiroPlus fagyálló az ideális megoldás erre. Továbbá, a SpiroPlus fagyállónak köszönhetően, fagyos időben nem szükséges a teljes fűtés. Termék áttekintő Mennyiség Cikkszám SpiroPlus Cleaner Szennyeződés-eltávolító (tisztítóanyag) 10 liter CC010 ő-eltávolító (tisztítóanyag) 10 liter SpiroPlus Sealer Szivárgás-tömítőanyag 1 liter CS001 SpiroPlus Sealer Szivárgás-tömítőanyag 2,5 liter CS0025 SpiroPlus Sealer Szivárgás-tömítőanyag 10 liter CS010 SpiroPlus AntiFreeze fagyálló - fagyvédő 2,5 liter CA0025 SpiroPlus AntiFreeze fagyálló - fagyvédő 10 liter CA010 SpiroPlus AntiFreeze fagyálló - fagyvédő 60 liter CA060 SpiroPlus AntiFreeze fagyálló - fagyvédő 200 liter CA200 Speciális alkalmazásokra egyéni kivitelezésű adalékok is elkészíthetők. Szakértőink örömmel látják el jó tanácsokkal minden helyzetben. Minden standard SpiroPlus termék rendelkezik KIWA-ATA tanúsítvánnyal. OTTHONI KERESKEDELMI IPARI

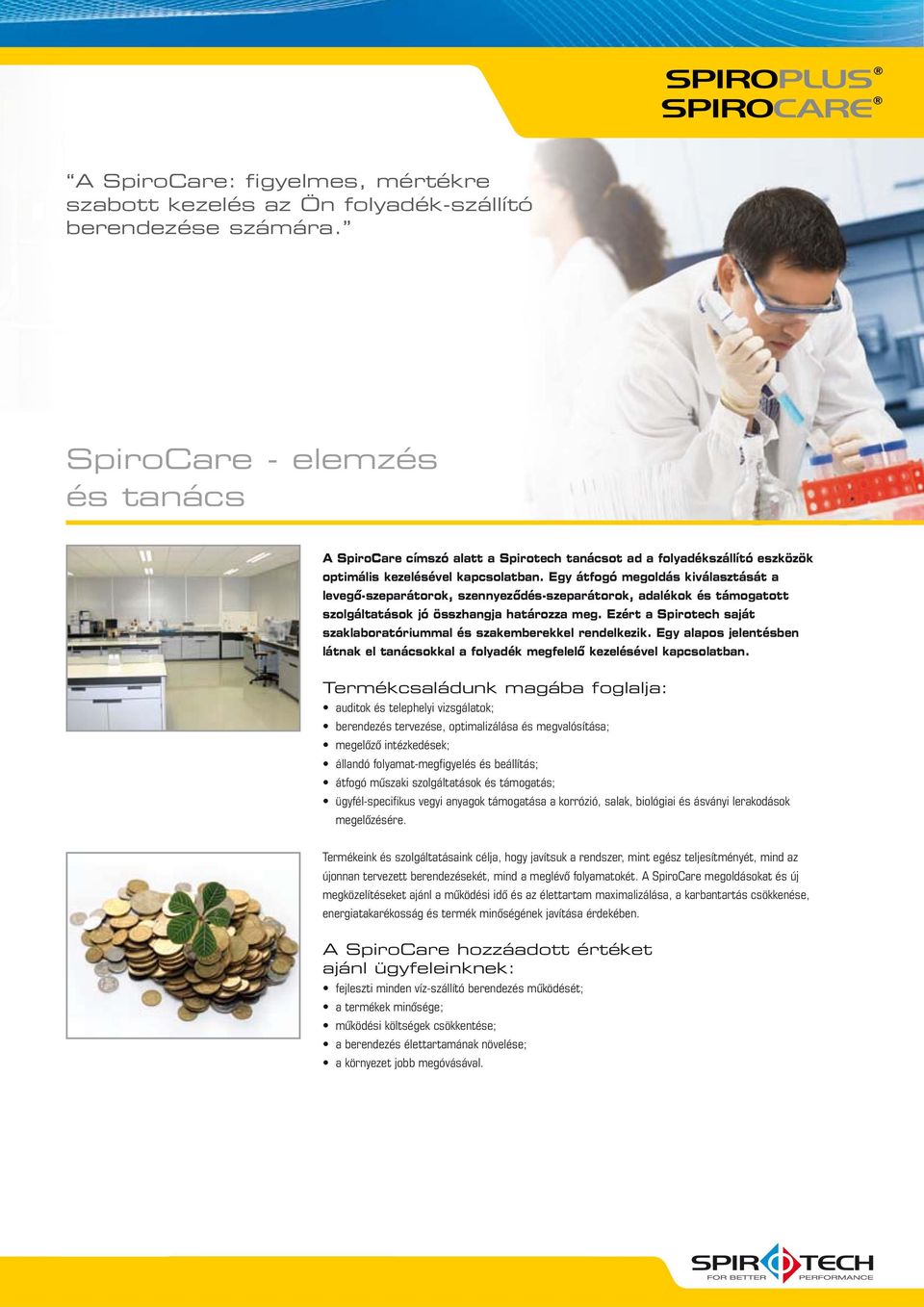

17 A SpiroCare: figyelmes, re szabott kezelés az Ön folyadék-szállító berendezése számára. SpiroCare - elemzés és tanács A SpiroCare címszó alatt a Spirotech tanácsot ad a folyadékszállító eszközök optimális kezelésével kapcsolatban. Egy átfogó megoldás kiválasztását a levegő-szeparátorok, szennyeződés-szeparátorok, adalékok és támogatott szolgáltatások jó összhangja határozza meg. Ezért a Spirotech saját szaklaboratóriummal és szakemberekkel rendelkezik. Egy alapos jelentésben látnak el tanácsokkal a folyadék megfelelő kezelésével kapcsolatban. Termékcsaládunk magába foglalja: megelőzésére. Termékeink és szolgáltatásaink célja, hogy javítsuk a rendszer, mint egész teljesítményét, mind az újonnan tervezett berendezésekét, mind a meglévő folyamatokét. A SpiroCare megoldásokat és új megközelítéseket ajánl a működési idő és az élettartam maximalizálása, a karbantartás csökkenése, energiatakarékosság és termék minőségének javítása érdekében. A SpiroCare hozzáadott értéket ajánl ügyfeleinknek:

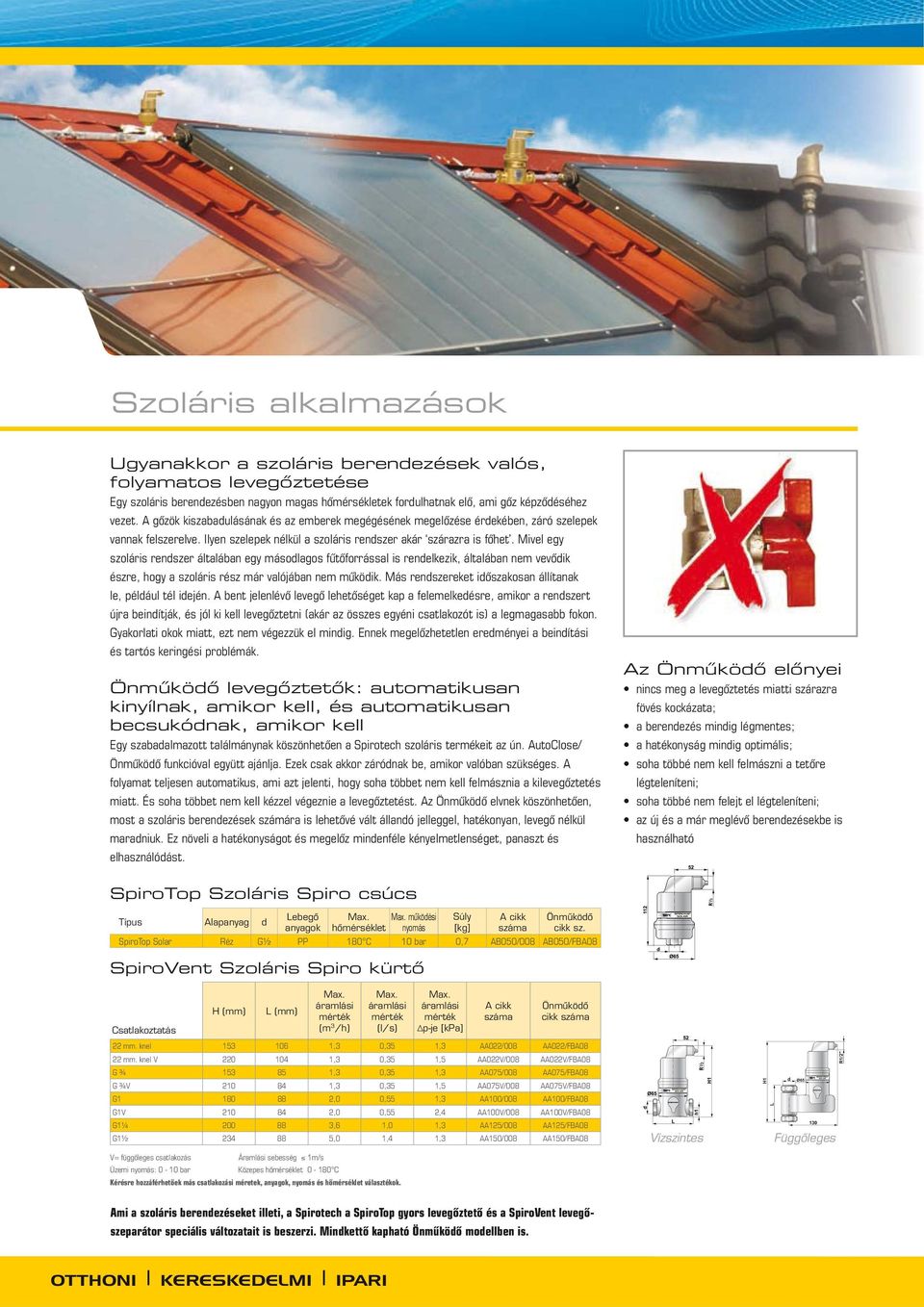

18 L Szoláris alkalmazások Ugyanakkor a szoláris berendezések valós, folyamatos levegőztetése Egy szoláris berendezésben nagyon magas hőmérsékletek fordulhatnak elő, ami gőz képződéséhez vezet. A gőzök kiszabadulásának és az emberek megégésének megelőzése érdekében, záró szelepek vannak felszerelve. Ilyen szelepek nélkül a szoláris rendszer akár szárazra is főhet. Mivel egy szoláris rendszer általában egy másodlagos fűtőforrással is rendelkezik, általában nem vevődik észre, hogy a szoláris rész már valójában nem működik. Más rendszereket időszakosan állítanak le, például tél idején. A bent jelenlévő levegő lehetőséget kap a felemelkedésre, amikor a rendszert újra beindítják, és jól ki kell levegőztetni (akár az összes egyéni csatlakozót is) a legmagasabb fokon. Gyakorlati okok miatt, ezt nem végezzük el mindig. Ennek megelőzhetetlen eredményei a beindítási és tartós keringési problémák. Önműködő levegőztetők: automatikusan kinyílnak, amikor kell, és automatikusan becsukódnak, amikor kell Egy szabadalmazott találmánynak köszönhetően a Spirotech szoláris termékeit az ún. AutoClose/ Önműködő funkcióval együtt ajánlja. Ezek csak akkor záródnak be, amikor valóban szükséges. A folyamat teljesen automatikus, ami azt jelenti, hogy soha többet nem kell felmásznia a kilevegőztetés miatt. És soha többet nem kell kézzel végeznie a levegőztetést. Az Önműködő elvnek köszönhetően, most a szoláris berendezések számára is lehetővé vált állandó jelleggel, hatékonyan, levegő nélkül maradniuk. Ez növeli a hatékonyságot és megelőz mindenféle kényelmetlenséget, panaszt és elhasználódást. Az Önműködő előnyei használható SpiroTop Szoláris Spiro csúcs Típus Alapanyag d Lebegő anyagok működési hőmérséklet nyomás SpiroVent Szoláris Spiro kürtő Súly [kg] A cikk száma Önműködő cikk sz. SpiroTop Solar Réz PP 180 C 10 bar 0,7 AB050/008 AB050/FBA08 Csatlakoztatás H (mm) L (mm) (m 3 /h) (l/s) p-je [kpa] A cikk száma Önműködő cikk száma 22 mm. knel ,3 0,35 1,3 AA022/008 AA022/FBA08 22 mm. knel V ,3 0,35 1,5 AA022V/008 AA022V/FBA08 R1/2" ,3 0,35 1,3 AA075/008 AA075/FBA ,3 0,35 1,5 AA075V/008 AA075V/FBA08 H1 d Ø65 G ,0 0,55 1,3 AA100/008 AA100/FBA08 G1V ,0 0,55 2,4 AA100V/008 AA100V/FBA08 G1¼ ,6 1,0 1,3 AA125/008 AA125/FBA ,0 1,4 1,3 AA150/008 AA150/FBA08 Vízszintes 130 Függőleges V= függőleges csatlakozás Áramlási sebesség 1m/s Üzemi nyomás: 0-10 bar Közepes hőmérséklet C Ami a szoláris berendezéseket illeti, a Spirotech a SpiroTop gyors levegőztető és a SpiroVent levegőszeparátor speciális változatait is beszerzi. Mindkettő kapható Önműködő modellben is. OTTHONI KERESKEDELMI IPARI

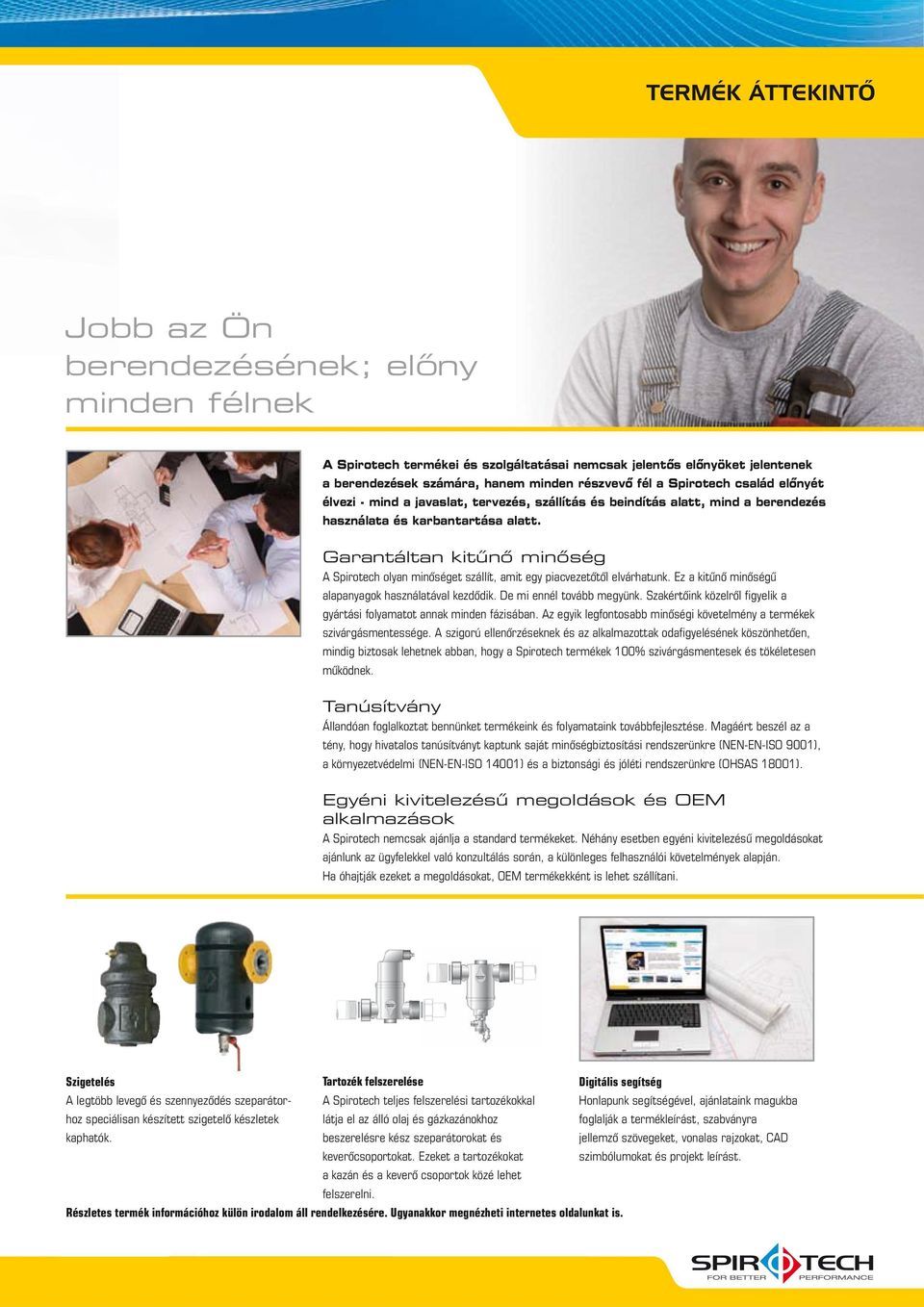

19 TERMÉK ÁTTEKINTŐ Jobb az Ön berendezésének; előny minden félnek A Spirotech termékei és szolgáltatásai nemcsak jelentős előnyöket jelentenek a berendezések számára, hanem minden részvevő fél a Spirotech család előnyét élvezi - mind a javaslat, tervezés, szállítás és beindítás alatt, mind a berendezés használata és karbantartása alatt. Garantáltan kitűnő minőség A Spirotech olyan minőséget szállít, amit egy piacvezetőtől elvárhatunk. Ez a kitűnő minőségű gyártási folyamatot annak minden fázisában. Az egyik legfontosabb minőségi követelmény a termékek szivárgásmentessége. A szigorú ellenőrzéseknek és az alkalmazottak odafigyelésének köszönhetően, mindig biztosak lehetnek abban, hogy a Spirotech termékek 100% szivárgásmentesek és tökéletesen működnek. Tanúsítvány Állandóan foglalkoztat bennünket termékeink és folyamataink továbbfejlesztése. Magáért beszél az a tény, hogy hivatalos tanúsítványt kaptunk saját minőségbiztosítási rendszerünkre (NEN-EN-ISO 9001), a környezetvédelmi (NEN-EN-ISO 14001) és a biztonsági és jóléti rendszerünkre (OHSAS 18001). Egyéni kivitelezésű megoldások és OEM alkalmazások A Spirotech nemcsak ajánlja a standard termékeket. Néhány esetben egyéni kivitelezésű megoldásokat ajánlunk az ügyfelekkel való konzultálás során, a különleges felhasználói követelmények alapján. Ha óhajtják ezeket a megoldásokat, OEM termékekként is lehet szállítani. Szigetelés A legtöbb levegő és szennyeződés szeparátorhoz speciálisan készített szigetelő készletek kaphatók. Tartozék felszerelése A Spirotech teljes felszerelési tartozékokkal látja el az álló olaj és gázkazánokhoz beszerelésre kész szeparátorokat és keverőcsoportokat. Ezeket a tartozékokat a kazán és a keverő csoportok közé lehet felszerelni. Digitális segítség Honlapunk segítségével, ajánlataink magukba foglalják a termékleírást, szabványra szimbólumokat és projekt leírást. Részletes termék információhoz külön irodalom áll rendelkezésére. Ugyanakkor megnézheti internetes oldalunkat is.
