2 A toronyra szerelt óráknak, - röviden toronyóráknak - a díszítő szerepe jelentős. Emiatt alakjuknak a létesítmény stílusához igazodnia kell. A toronyórák az idő mutatásán kívül a harangokra mért kongatással is jelezhetik az időt. Az utóbbi időben - egyre több helyen - a vezérlőóra kapcsolja a létesítmény egyéb berendezéseit is. Ilyen lehet a fűtés, világítás, mágneses ajtózár, harangjáték stb. Több esetben felmerült a távoli harangvezérlés, távfelügyelet igénye is. Leírásunk segítséget kíván adni egy korszerű toronyóra rendszer felszereléséhez, korszerűsítéséhez, az óra elemeinek kiválasztásához. Bimm-Bamm csoport a leírásban szereplő munkákat vállalja és a hozzá kapcsolódó egységeket szállítja. 1. Toronyóra és templom együttes látványterveinek elkészítése 1.ábra 2. ábra 3. ábra A toronyra több féle típusú, mintázatú toronyóra számlap felrakható. Ahhoz, hogy a legszebbet, vagy legjobban illeszkedőt ki lehessen választani javasolt többváltozatú látványterv elkészítése. A látványterven lehet az optimális toronyóra számlapnagyságot, elhelyezését, kialakítási módját, színezését eldönteni. A kiválasztott technikai megoldás esetén kezdődik el a konkrét számlapterv elkészítése. 2. Toronyóra számlap terveinek elkészítése A toronyóra számlapok és mutatók méretét, díszítését mindig a toronyhoz kell illeszteni. Szerencsére a rendelkezésre álló technológiák sokszínűsége megengedi, a nagyon sok féle számlapterv elkészítését. A Bimm-Bamm csoport tudatosan törekszik arra, hogy számlapjai a sablonos megoldást kerüljék, mindig a templomhoz igazítottak legyenek. A számlap színe, felíratok stílusa (római, arab), számok alakja, mérete változó. A számlap számítógépes tervezéssel készül. 2

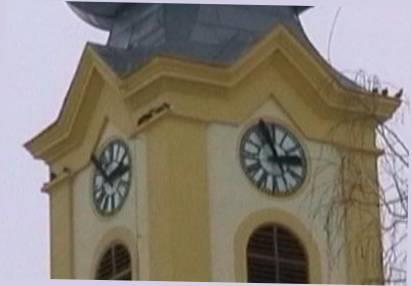

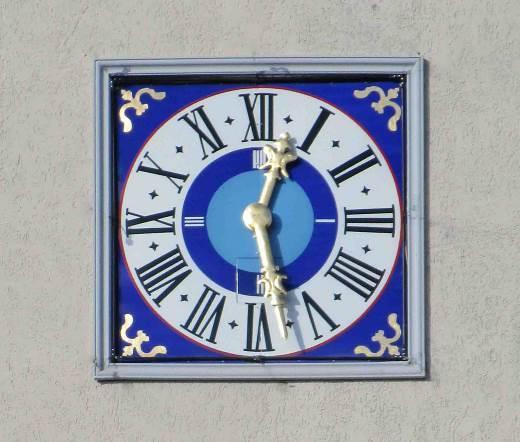

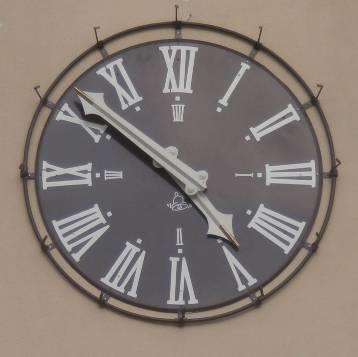

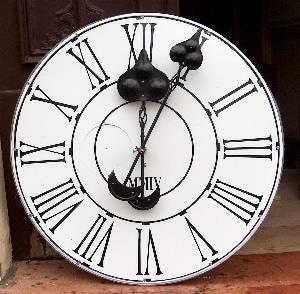

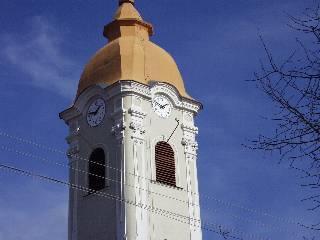

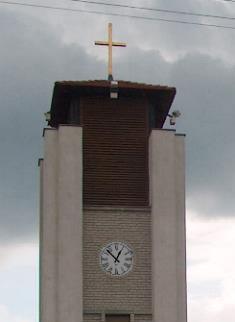

3 3. Számlapok készítése Átvilágítható műanyag, vagy üveg számlap Abban az esetben, ha a torony építésekor a számlap mögött nyílást alakítottak ki, akkor ott fém keretre átlátszó műanyag számlap kerülhet felszerelésre. Ennek megvilágítása megoldható, törzsön belüli fényforrással. Ezzel a megoldással nem lehet kontrasztos számlapot készíteni. 6. ábra A templomoknál a számlap megoldásokra több változat terjedt el. Az alábbiakban ezek jellemzőit összefoglaljuk: 4. ábra Hagyományos számlapos megoldás Átmérő méretére megkötés nincsen. A számlap több féle technológiával készülhet. - Fém, vagy műanyag lapra festékkel festett számlap. Régebben kizárólag ezt használták. Jelenleg csak restaurálás, vagy kisebb igények esetén javasolt. - Alumínium, vagy rozsdamentes fémlap, műanyag szinter bevonattal. A számok és a mintázat számítógépes technológiával kerül felvitelre. Időállóságát a bevonat gyártója évtizedekben határozza meg (lásd. útjelző táblák). A kialakítási költségét a mintázat és szín, és egyéb díszítés nem befolyásolja. A költséget gyakorlatilag a számlap nagysága határozza meg. - Fém lap tűzzománc bevonattal. Legtartósabb, de költség igényes megoldás. A számlap mintázata szintén számítógépes tervezéssel készül. A sablonok miatt minden szín alkalmazása a költséget növeli ábra Falra festett számlap 7. ábra A torony tatarozásakor lehet kialakítani. Nagy hátránya, hogy toronyóra mutatóit, vagy a számlap világítás javítására szolgáló karbantartó nyílás kialakítása nem, vagy csak nehezen lehetséges (esetleges javításkor fel kell állványozni a tornyot). A mutatótengely számlap felöli csapágyazás kialakítása csak egyedi módon lehetséges. A számlapot a toronyban az állványzaton kell kialakítani. Ez sokkal nehezebb körülmények között történik, mint a műhelyben történő számlap festése. A számlap tartóssága is alacsony. Hátrányai miatt kevés esetben kerül alkalmazásra. 3

4 Tűzzománc számlap A zománcozással készül, ezért a legtartósabb kivitelű számlap. Lehet kettő, de akár több színű is. Minden festékréteget egy új égetéssel, kemencében viszik rá a felületre, miközben az óraszámlapot tűzvörösre hevítik. A számlap előnye, hogy a nedvességnek és az időjárásnak jól ellenáll, nem porgyűjtő hatású. Hátránya, hogy a legdrágább megoldású, felrakása a nagy súlya miatt nehézkes. 8. ábra Fémkivágással készített számlap Sajátos jellegű számlap készíthető ezzel a technológiával. Előnye, hogy a számlap mögött a torony szerkezete is látható. Ezért az utóbbi években a műemlék, vagy új templomoknál alkalmazzák szívesen. A számlap számítógépes rajz segítségével, speciális lézeres vágógépen készül tűzi-horganyzott vaslemezből. Színezése műanyag színterezett bevonattal megoldható. A kivágott számok alatt a számlap világító vonal izzók, LED-ek elhelyezhetőek. 9. ábra Egyéb számlapok Az épület stílusától függően, a művészi elképzelések megvalósítási határán belül bármilyen számlap készíthető. Előzetes tervezés, egyeztetés, majd számítógépes szimuláció elvégzése célszerű. Számlap körüli mintázat Nagyon sokszor nem elég csak a számlapot felszerelni, azt valamilyen építészeti megoldással keretbe is kell foglalni. Régebben ezt a megoldást gipsz vagy vakolat felhasználásával készítették. Az utóbbi időben időtálló Nikecell-Dryvit megoldást alkalmazzák. Látványterven ki lehet próbálni a szépítő hatását. Számlap felrögzítések, és egyéb tanácsok. A számlapok készülhetnek a toronytörzsön kívülről véglegesen rögzített, vagy törzsön belülről leszerelhető változatban. Ez utóbbi megoldás a későbbi számlap felújítást megkönnyítheti. Amennyiben a torony építészeti kialakítása megengedi, célszerű a számlapok mögött 50x50 cm-es faláttörést is készíteni. A számlapra karbantartó nyílás elhelyezése szintén javasolható, mert a megvilágítás izzóinak cseréje, valamint az esetleges mutató karbantartása ekkor segédeszköz nélkül, kisebb anyagi ráfordítással megoldható. A számlap felrakását mindig a helyi körülmények határozzák meg. Ha nem alakítható ki karbantartó nyílás a számlapon, akkor a templom kupoláján mindenképpen célszerű egy kibúvóablak készítése, mert ez által az esetleges meghibásodások könnyebben javíthatóak. 4

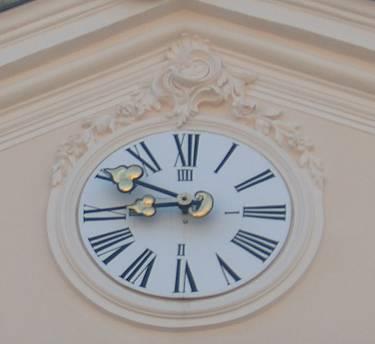

5 10. Mutatók készítése A mutatók, a számlapok kialakításával azonos technológiával készíthetőek el. A mutatók alakja az olvashatóságot jelentősen befolyásolja, ezért a kiválasztásánál kellő figyelemmel kell eljárni. 10.ábra 11.ábra Készítésénél törekedni kell a kisebb tömegekre, valamint a mutatók forduláspontjára való kiegyensúlyozására. A mutató szintén számítógépes tervezéssel készülnek. A mutató kiválasztását mutatóvariációk segítik. A számlap kiválasztással egyidőben célszerű meghatározni. ( A bal oldali képen a fertődi Esterházy kastély toronyórája látható. A mutatók aranyozva vannak. Az órát 110 évvel ezelőtt készítették. Jelenleg elektronika mozgatja az eredeti mutatókat. A számlapot néhány évtizede átfestették. A jobb oldali képen a Győr Rókus templom restaurált toronyóra számlapja látható.) 11. Számlap megvilágítás készítése Ahhoz hogy a toronyóra éjszaka is olvasható legyen, megvilágítása szükséges. A világítás elkészítése szorosan nem kapcsolódik a toronyóra felszereléséhez. A kivitelezése ezért legtöbbször nem is toronyórás feladat. Költség-takarékossági okból vagy hozzájárulásként a kivitelezését helyi szakemberek is elkészíthetik. A megvilágítás vezérlése alkonykapcsolóval, GPS vezérlésű kapcsolóórával, vagy az áramszolgáltatóval, és a polgármesteri hivatallal egyeztetve a közvilágítási hálózatról, külön méréssel történhet. Az ideális megvilágítási lámpatest elhelyezés a tengelycsonk vonalába esik, mert csak így valósulhat meg a legkisebb árnyékképződés. A lámpatest ilyen elhelyezése viszont zavarhatja a leolvasást. Ezért a világítótest elhelyezés sokszor kompromisszumos megoldás. Led világítás esetén, annak élettartam növelése miatt a lámpatesteket stabilizált egyenáramról célszerű üzemeltetni. Az utóbbi időben - a világítódiódák LED fejlődésével lehetővé vált a kis méretű, hosszú élettartamú lámpatestek alkalmazása is. Ilyen világítás már 20mm-es furaton keresztül is szerelhető, a torony belsejéből kidugható, cserélhető. Teljesítményigények: Hgl lámpatest 40W/m 2 Halogén izzós lámpatest.100w/m 2 LED lámpatest. 10W/m 2 5

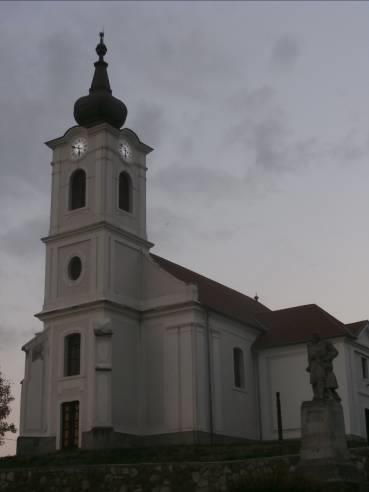

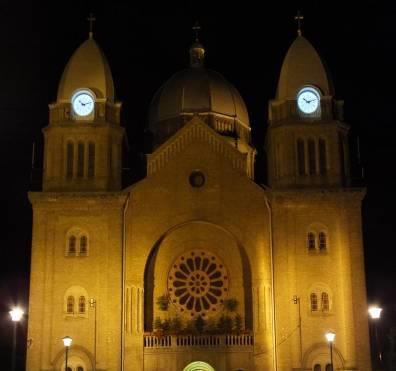

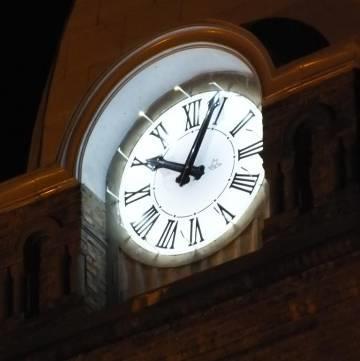

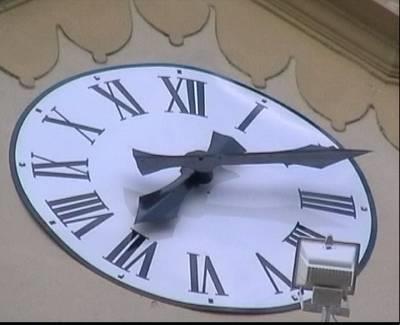

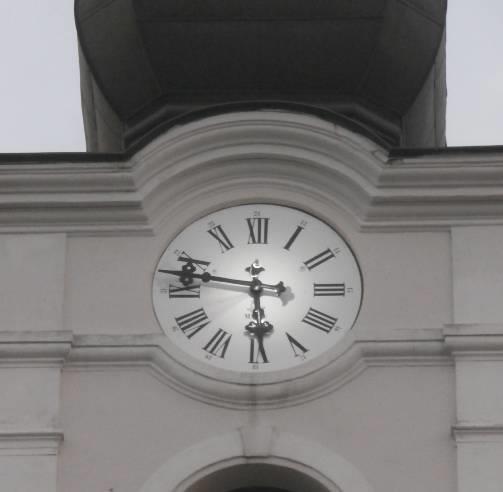

6 Megvilágítási változatok: 1. változat. Kinyúló lámpatest alkalmazás 12. ábra 13. ábra 14. ábra Ennél a megoldásnál nem lehet pontosan a számlap közepét megvilágítani. Ezért némi árnyékhatással számolni kell. Sokszor nem is esztétikus látvány az alulról, vagy felülről hosszan kinyúló rúd. A megvilágítás előnye viszont, hogy az izzó cseréje a harangzúgó ablakon keresztül viszonylag egyszerűen megoldható. Az izzó cserélhetősége miatti feltétel a nyitható a felület, vagy kivágás a harangzúgó ablakon, és olyan lámpatest tartószerkezet, ami az ablakból való lámpatest behúzást lehetővé teszi. Az izzók helyett az utóbbi időben a LED világító lámpatestek alkalmazása vált előtérbe. 2. változat Számlap köré való LED lámpatestek elhelyezése 15.ábra 16.ábra 17. ábra A számlap köré való LED elhelyezés, a számlap nagyon jó olvashatóságát teszi lehetővé. Alkalmazása max. 2m számlap átmérőig javasolt. 0,8 m számlap átmérő alatt a -12 db LED modul felrakás helyett - 4 db is elegendő. A LED-eket kb cm-re kell kinyújtani. Ezt a megoldást akkor célszerű alkalmazni, ha a számlap teljes felülete mögött faláttörés van, vagy a LED-ek kívülről cserélhetők. (pl. alpinista módszer, kosaras emelőgép, létra segítségével) 6

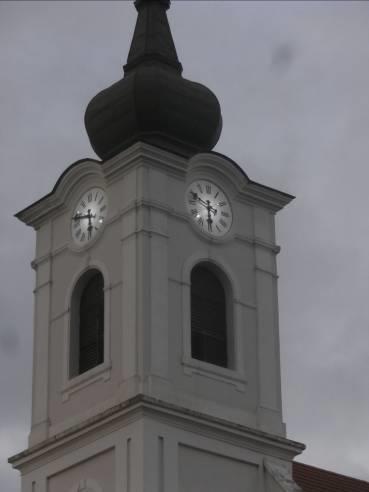

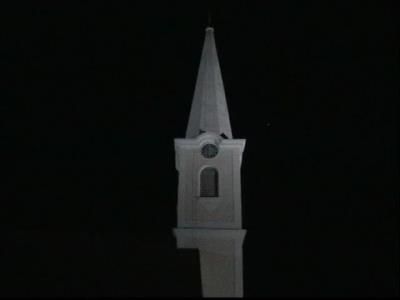

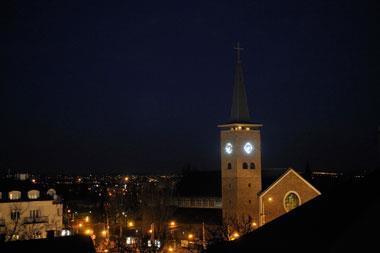

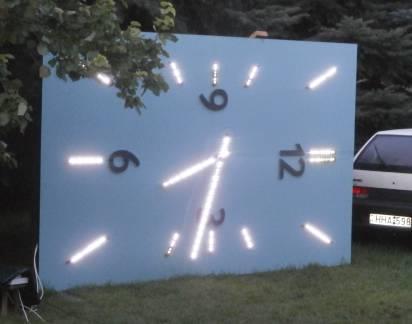

7 3. változat Mutatóba, és a számlapba épített világítás 18.ábra 19.ábra 20. ábra Az ilyen kialakítású számlapvilágítás nappal nem zavaró, mert nem látszik, éjszaka pedig nagyon messziről való olvashatóságot tesz lehetővé. A mutatókhoz a feszültség kivezetése a mutatótengelyen keresztül, egy speciális szénkefékkel, csúszógyűrűkkel ellátott osztóművön keresztül történhet. A LED cserékhez itt is célszerű karbantartónyílás alkalmazása. 4. változat Számlap toronytörzs belsejéből való megvilágítása Korábbi évtizedekben gyakori megoldás volt az alkalmazása. A számlap átlátszó üvegből, vagy műanyagból készül, hogy a mögéje helyezett lámpatest fénye áthatolhasson rajta. Az árnyékhatások, és az egyenletes megvilágítás miatt a számlap mögött teljes felületnek szabadnak kell lennie. A megvilágítás előnye, hogy a lámpatest cseréje ennél a megoldásnál oldható meg legkönnyebben. Hátránya viszont, hogy a belső számlap merevítések az első oldalon is láthatóak. 21.ábra A világítást a Bimm-Bamm Csoport szerelte 24.ábra A számlapot nem a Bimm-Bamm Csoport készítette) 7

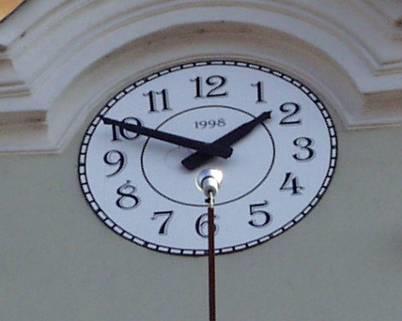

8 5.változat Mutató tengelyre helyezett világítás 25.ábra 26.ábra 27. ábra Kb. 2m számlap átmérőig javasolt megoldás. Ebben az esetben a lámpatest a nagymutató meghosszabbított tengelyére kerül felszerelésre. Itt is a LED lámpatest alkalmazása célszerű, a 12V-os működési feszültsége (balesetveszély csökkentése miatt) és a kis mérete miatt. Mint a mutatóba épített világításnál is, csak olyan 1:12 osztóművek alkalmazása mellett valósítható meg, ahol a mutatótengelyen keresztül a feszültég a lámpatesthez kivezethető. 6.változat Toronytörzs megvilágítás 28.ábra Ebben az esetben a lámpatestek a toronytól távolabb kerülnek elhelyezésre, a helyi lehetőségek figyelembevételével. Leggyakoribb megoldás a lámpatestek felszerelésére a templom illetve szomszédos épület teteje, áramszolgáltató oszlopa, valamint a védőburkolatos földre telepítés. A lámpatestek javítását, izzócseréjét villanyszerelővel kell elvégeztetni. A készülékek elhelyezését tulajdonosokkal egyeztetni kell. A világítás teljesítményigénye W/oldal, a torony színétől és megvilágítás távolságától függően. Fémhalogén irányított fényvetőkkel a 70W/oldal is elérhető. 8

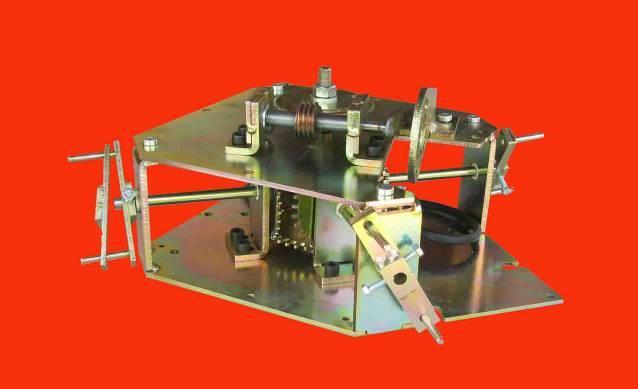

9 13. Mutató meghajtó mechanika készítése A mutató meghajtására alapvetően két féle típusú mutatómeghajtó mechanika készíthető. Bimm-Bamm Csoport mind a két megoldást alkalmazza. Számlaponkénti egyedi mutatómozgató mechanika gyártása Minden számlap mutatója mögött különálló motor és áttétel helyezkedik el. A motor a számlapra, vagy hosszú tengellyel a toronyfalon belülre is szerelhető. Drágább megoldás, mint a központi motor. A mutatótengely hossza helyszínre méretezve kerül kialakításra. A mutatók együttes járását speciális elektronika biztosítja. Ezt a módszert abban az esetben kell alkalmazni, ha: - A számlapok egymástól távol vannak - Közvetlen tengelykapcsolat valamilyen ok miatt nem alakítható ki (pl. harangok, lépcsők stb. akadályozzák) - Nagyméretű számlap esetén 29. ábra 30. ábra Központi mutatómozgató mechanika gyártása Ez esetben a számlaptengelyek vonalában középre egy központi osztómű kerül felszerelésre. A mutatótengelyekre meg 1:12 mutatóáttétel. A tengelyeket kardánmeghajtás kapcsolja össze. A mutatók együtt járását mechanikai elemek biztosítják. 31. ábra 32. ábra 9

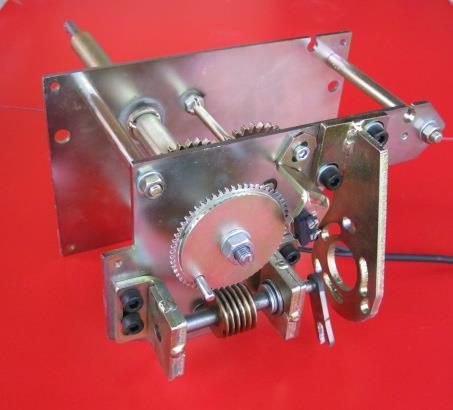

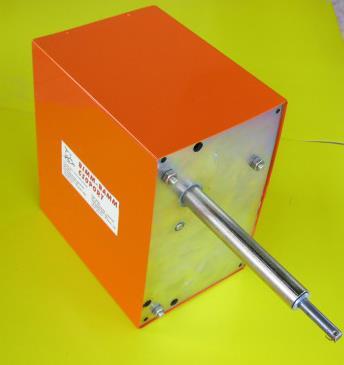

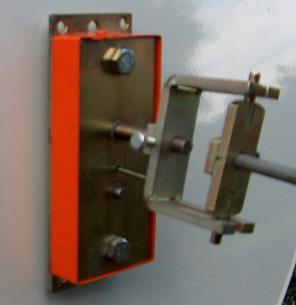

10 Központi osztómű alkalmazása több oldali számlap esetén, a mutatók egy meghajtó motorral történő meghajtásának kialakíthatósága miatt van szükség. A mutatókon fellépő szélteher, illetve madár súly miatt visszaforgás gátló mechanika található az egységben. Az osztómű kúpkerekes fogaskerekekkel, négy oldali mutató kihajtással készül. A mutató kihajtás és az 1:12 osztómű között kardán tengelyes kapcsolat szükséges. 1 méter számlap átmérő felett megerősített fogaskerekek alkalmazása javasolt. A központi osztóművön helyezkedik el a mutató meghajtó motor az elektronikájával. 33. ábra 1:12 mutató áttétel. A kis és nagymutatók közötti kapcsolatot 1:12 arányú fogaskerekes osztómű végzi. Számlaponként egy darab telepítése szükséges. Abban az esetben, ha a számlap mögött faláttörés található, akkor az osztóművet célszerű a számlapra erősíteni. Ha a nyílás hiányzik, akkor az osztóművet speciális mutató tengelyekkel kell ellátni. 1 méternél nagyobb számlapméret fölött megerősített, kivitelű osztómű szükséges a mechanikai igénybevételek, a súrlódások, valamint a mutató pontosság növelése miatt. Az osztóművek korrózió védelme miatt horganyzott bevonattal készülnek. 34. ábra 1:12 mutató áttétel, tengelyen át kivezethető világítással. A hagyományos osztómű olyan módosításokkal készült, hogy a tengely közepén mind a kismutató, mind a nagymutatóhoz feszültség kivezethető legyen. A forgás alatti elektromos áram átvezetést speciális csúszógyűrűk és szénkefék teszik lehetővé. Az osztóműhöz -a balesetveszély elkerülése miatt- csak törpefeszültségű lámpatesteket szabad alkalmazni. A beépített villamos csatlakozások miatt az osztómű tengely irányú mérete megnövekedett. 14. Toronyóra mutatókat mozgató motor Egy toronyban egy, vagy több mutatómotor szükséges a kialakítástól függően. A Bimm-Bamm Csoport több típusú speciális mutatómotorokat gyárt, és alkalmaz. A mutatómotorral szemben támasztott igények a hosszú élettartam, megbízható pontos működés, kis áramfelvétel vezérelhetőség. 10

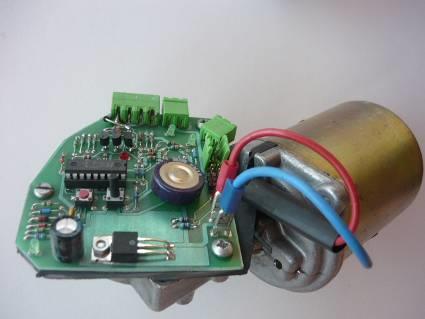

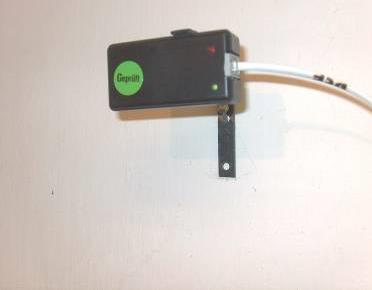

11 M10-el vezérelhető motor Abban az esetben, ha M10 vezérlőóra kerül felszerelésre, akkor az ábrán látható motor is beszerelhető a mutató meghajtó mechanikába, mert a motor vezérlését az M10 veszi át. Az M10 figyeli az áramkimaradásokat, és végzi el a mutató pontosítást is. Az ábrán, impulzus kimaradás esetén perc korrekcióra alkalmas motor látható. A mutatók pontos időre való beállítását az M10 vezérlőóra kezelőszerveivel kell elvégezni. 35. ábra M10-el vezérelhető automatikus óra beállítást végző motor Az ábrán lévő motor az M10 vezérlőórával összekapcsolva, a pontos időre való beállást mind kézi vezérléssel, mind automatikus beállással el tudja végezni. Impulzus kimaradás esetén a motor 24 óra korrekcióra alkalmas. Az elektronikai panel alakja az osztóműben való optimális elhelyezés miatt szabálytalan alakú. 36. ábra M10-el és GPS jellel egyaránt vezérelhető automatikus óra beállítást végző motor 37. ábra Az ábrán lévő motor mind M10 vezérlőórával, mind GPS antennával közvetlenül összekapcsolható. o M10-el összekapcsolva, a pontos időre való beállást mind kézi vezérléssel, mind automatikus beállással el tudja végezni. Impulzus kimaradás esetén a motor 24 óra korrekcióra alkalmas. o GPS antenna, mutatóállás figyelő, valamint 12V DC rákapcsolásával a motor vezérlőóra nélkül is atomóra pontosságú, automatikus beállást és működést tud végezni. A második változat a GPS jellel való vezérlés a navigációs műholdak által nyújtotta lehetőségekre épül. A műholdak az abszolút pontos idő jelét másodpercenként többször kisugározzák, és ez az elektronika segítségével fogható, és közvetlenül mutatómotor vezérlésére is felhasználható. A kifejlesztett készülék üzembe helyezése gyors, és egyszerű, mert nem igényli a torony és a fsz. között a hosszú. és sokszor nehezen kivitelezhető vezérlővezeték kiépítését. A motor tápegysége tartalmazhat akkumulátort is, de e nélkül is 11

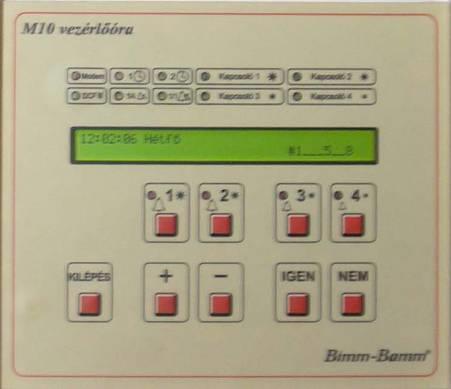

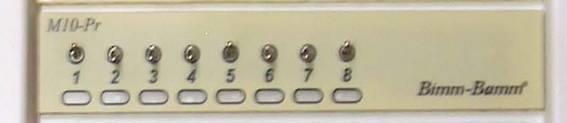

12 működőképes. Ez utóbbi esetben az óra áramszünetek alatt megáll, és ha visszajön a feszültség az óra automatikusan pontosít. Akkumulátoros esetben pedig az óra áramszünet alatt is tud működni. A motor üzemszerű működéshez nincs szükség kezelőszervekre. 15. M10 típusú toronyóra és harang vezérlő A vezérlőóra mindazon paraméterekkel rendelkezik, amely a korszerű toronyórák vezérléshez szükséges. Modulokból épül fel. A vezérlőóra négy harang és további négy kapcsolókimenet (összesen 8 csatorna) valamint toronyóra mutató és kongató egység vezérlésére használható. A digitális rendszerű vezérlőóra kvarc időalappal rendelkező mikroprocesszoros készülék. Igény esetén az M10-hez 77,5 khz-es DCF atomóra, vagy GPS műholdantenna is kapcsolható. 38. ábra Az M10 típusú vezérlőóra korszerű nagy-megbízhatóságú alkatrészekből épül fel. Karbantartást nem igényel. A 230V-os hálózatról 220/12V-os DC tápegység közbeiktatásával működtethető. Hálózat kimaradás esetén az óra megáll, majd feszültség visszatérésekor a kiesett időt utána állítja. Az áramszünetet felirattal jelzi! Igény esetén külső akkumulátor is csatlakoztatható a tápegységhez. A vezérlőórák kezelőfelületéről 4 db harang közvetlenül kapcsolható. Mindegyik működtetésére külön gomb szolgál. A kezelőfelületükről való kézi harang bekapcsoláskor a lehetőség van a harangozási időhossz beállítására is. Ennek segítségével a harangok kikapcsolása automatikusan elvégezhető, és nem kell azt külön kikapcsolni. A harangok egyenként vagy csoportosan is programozhatóak. Lehetőség van az egyszeri, vagy ismétlődő harangozás vezérlésre. Az egyszeri esetben a bekapcsolási program lejárta után a memória törlődik. (Pl. temetéskor érdemes ezt használni.) Ismétlődő harangozás esetében csak egyszer kell az óra memóriájában a tárolást elvégezni, de a vezérlőóra minden beprogramozott napon, és időben a harangkimenet kapcsolja. (Pl. déli 12 óra.) Az M10 vezérlőórával 100db kapcsolási időpont programozható le. Igény esetén ez tovább is bővíthető. Különböző méretű harangok első megszólalási ideje változó. Általában a nagy harangoké 40 másodperc is lehet! Programozott harangozások esetében lehetőség van az egyidejű megszólaltatására, mert a vezérlőóra megtanítható a harang belengési idejére. A harangok bekapcsolt állapotát LED mutatja. Az M10 vezérlőórák kezelőfelületéről további 4 db villamos berendezés közvetlenül is vezérelhető. (pl. toronyvilágítás, díszvilágítás, riasztó, fűtés stb.) Ezek a kimenetek kézi üzemmódban kapcsolhatók, de programozhatók is. A kimenetek bekapcsolt állapotát LED mutatja. Az M10 vezérlőóra két toronyóra mutatómozgató motor vezérlésére alkalmas. Segítségével kéttornyú templom toronyórája is vezérelhető. Az M10 vezérlőórákhoz igénytől függően egy vagy két kongató egység csatlakoztatható. Harangjátékra a M10 elő van készítve, de ebben az esetben kiegészítő áramkör csatlakoztatása szükséges. A kongató egységek a toronyóráknál megszokott ütéseket végezhetik. 12

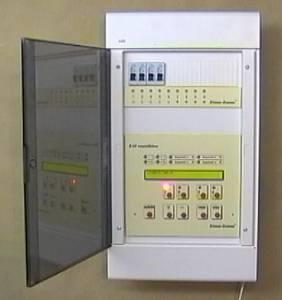

13 A kisebbik harangon negyedkor egy, félkor kettő, háromnegyedkor három, egészkor négy ütés. A negyedik után a nagyobbik harangon az aktuális óraszámot üti el. Egy kongató egység felszerelése esetén csak az egészórás óraütésre van lehetőség. Az éjszakai kongatások letilthatók. A léptetőmotorok és az ütőegységek működését a LED-ek mutatják. Az M10 vezérlőóra önállóan is felszerelhető, de javasolt az ABB típusú falba süllyeszthető szekrény alkalmazása. A szekrény tetején az óra, harangok, kapcsoló kimenetek védelmére szolgáló kismegszakítók, valamint a berendezés működésjelzők kaptak helyet. Az ABB kapcsolószekrény átlátszó cserélhető forgáspontú ajtóval van ellátva, mely a por és a véletlen megnyomás ellen védelmet nyújt. 39. ábra 16. M10 vezérlőórához kapcsolható egyéb egységek Az M10 egy bővíthető rendszer, amelyhez különféle modul csatlakoztatható: GPS, vagy atomóra antenna A toronyóra mutatóinak a pontos időpontra való beállítása a vezérlőóra kezelőszerveiről elvégezhető. Ha ennél pontosabb órát szeretnénk, akkor antennát kel hozzákapcsolni. o DCF vagy GPS antenna esetén ez automatikusan megtörténik Hazánk a domborzati viszonyaitól függően foghatóak a Frankfurtban telepített DCF atomóra adó jelei, nem mindig vehetők jól, mert az adó hatótávolsága kb. 800 km. 40. ábra o GPS jel gyakorlatilag mindenhol elérhető. Ez az egység költségesebb ugyan, de megbízhatóbb vezérlést biztosít. 41. ábra Egyszerű programozható modul 42. ábra Segítségével a beprogramozott kapcsolási időpontok egyszerű kapcsolók felkapcsolásával aktivizálhatóak. Főleg időseknél javasoljuk az alkalmazását. 13

14 Rádiós vezérlő A harangok rádiós távvezérlővel, max. 200m-es hatótávolságról bekapcsolhatók. 43. ábra Telefonos vezérlő Az utóbbi időben, a mobiltelefonok alkalmazásának tömeges elterjedésével, igényként elmerült a harangok távvezérlése. Erre szolgál ez a modul. A modul, mind vezetékes, mind mobil telefonnal hívható, és billentyű lenyomással kapcsolja a harangokat. A kapcsolásokat beszéddel jelzi vissza. 44. ábra Beépített modem és távoli PC segítségével távprogramozás és felügyelet. 45.ábra Az M10-es toronyóra rendszer PC-re telepített M10.exe programmal távolról felügyelhető, vezérelhető, időpontjai programozhatóak. Az alábbi programlapokra épül fel a program: - Település azonosító lap - Óra beállítási lap - Kongatás beállítási lap - Harang működtetési lap - Harang programozási lap - Kapcsoló működtetési lap - Kapcsoló programozási lap - Beállítási lap és kommunikációs lap 17. Moduláris rendszerben összerakható toronyóra egységek Az utóbbi időben a toronyóra egységeknél is a moduláris elosztóba való beépíthetőség, illetve a gyors telepíthetőség és az egyszerű javíthatóság igénye felmerült. Ezért kerültek kifejlesztésre a DIN sínre pattintható modulok, amelyek lehetővé teszik egy az igényeknek megfelelő toronyóra rendszer összeállítását. A modulok alkalmazása lehetővé teszi, hogy toronyóra villamos egységeit villanyszerelők is összeállíthassák, illetve a javításukat elvégezzék. A modulok postán is elküldhetőek. 14

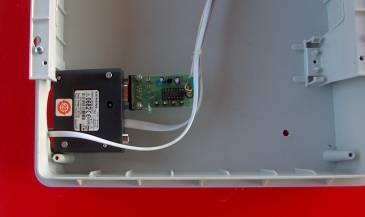

15 A toronyóra szorosan összeépül a haranggal, ezért a modulok sokszor közösek is. Az alábbi ábrán a jelenleg sorozatban gyártott modulok fényképe látható. A mellette az egyes modulok neve látható, fentről lefelé, és jobbról balra haladva. HG8 típusú AC aszinkron motoros harangvezérlő HG7 típusú DC elektromágneses húzómű harangvezérlő HG10 típusú DC elektromágneses húzómű harangvezérlő időzítővel (temetői harangozás) Toronyóra kongató kalapács vezérlő Kimeneti vezérlő (M10 soros jelét alakítja át 4db relé kimenetre) HG típusú harangvezérlőkhöz kapcsoló és visszajelző modul Toronyóra tápegység (GPS és vezérlőjel és táp elosztó) 46. ábra GPS alkonykapcsoló Modulok IP65 védettségű dobozba is beépíthetőek. Az ábrán egy toronyóra vezérlődoboza látható. Felül a toronyóra a toronyóra, és a számlap világítás 12V-os világítás stabilizált tápegysége, alatta lévő sorban a kongatás vezérlő, mellette a világítás alkonykapcsolója. Alatta lévé sorban szerviz dugalj, toronyóra táp, kongatás és a dugalj világítás kismegszakítója található. A szekrényhez vezérlőóra nincs hozzákapcsolva, önállóan működik GPS vezérlésről. 47. ábra 15

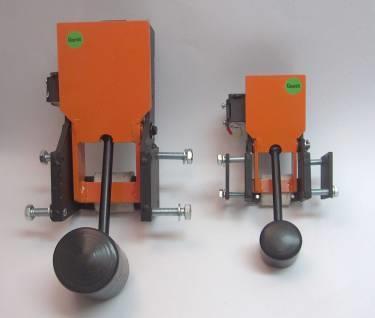

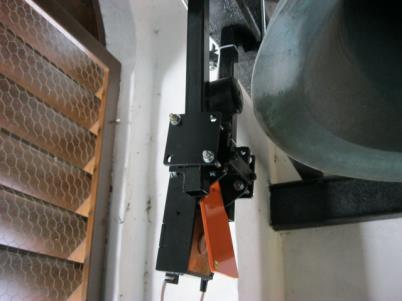

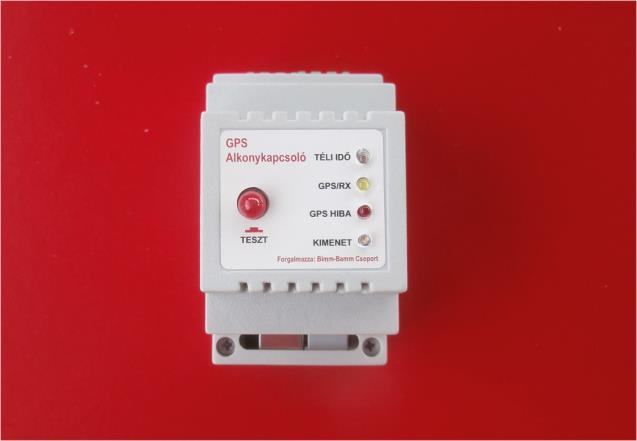

16 Toronyóra tápegység Feladata, hogy a motorhoz, és az egyes modulokhoz a szükséges tápfeszültség előállítása, szétosztása, vezérlőjelek csatlakoztatása. 48. ábra 49. ábra Kongató vezérlő A modulhoz 2db kongató kalapács vezetéke közvetlenül hozzákapcsolható. A modul M10-ről, vagy GPS antennáról közvetlenül vezérelhető. Hozzákapcsolható, motoros vagy mágneses kalapács Többek között a következő funkciókat lehet kezelőszoftverével beállítani: éjszakai kongatás tiltás, kongatási jelek időzítése, harang félreverés azaz temetői harang kongatás, időzóna, több vezérlő alkalmazása esetén dallamos óraütés, harangozás, kongatás tiltás, védelmi beállítások stb. 50. ábra Alkonykapcsoló A kapcsolási időpontokat a GPS jelből veszi, így nem kell hozzá fényérzékelőt kapcsolni. Szoftverével be lehet állítani pl. a következő: Alkonyatkor kapcsolja be a világítást, 22 órakor kapcsolja ki, reggel 5 órakor ismét kapcsolja be, és napkeltekor kapcsolja ki. 51. ábra 16

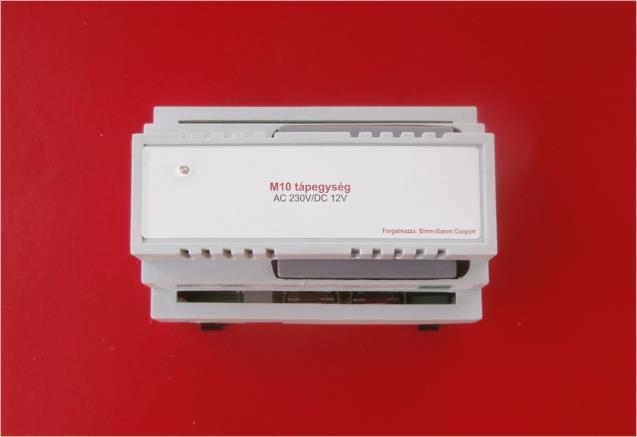

17 Kimeneti vezérlő Amennyiben M10 vezérlőóra kerül felszerelésre, akkor arról harangokat és egyéb modulokat is lehet vezérelni. Jelen modul a vezérlőóra soros jelét alakítja át relékimenetre. Az M10 12 féle modult tud kapcsolni. A kezelőprogramja segítségével bármelyikmodulhoz hozzárendelhető a vezérlőjel, és a kimenetek még lefutási programokat is tudja kezelni. Pl. 30mp harangozás az egyes haranggal, 15mp szünet, három haranggal együttes harangozás 10 percig. stb. 52. ábra 18. Toronyóra belső kezelőszínt kialakítás. Szerelés idejére ki kell alakítani, a mutató tengelytől lefelé kb. 1 m magasságban kezelőszintet. Végleges kialakítása abban az esetben célszerű, ha a számlap megvilágítás karbantartása belülről történik. Sok esetben a meglévő harangláb is alkalmas arra, hogy a karbantartási feladatok elvégezhetők legyenek. 19. Kongatómű készítése felszerelése Az idő múlásának jelzésére szolgálnak. A harangok oldalára, vagy szoknyájára mért ütésekkel adnak hangot. Klasszikus toronyóra esetén két kongató felszerelése szükséges. A kisebbik harangon a negyed, míg a nagyobbik harangon az egész hangjelzések történnek. A harangláb, és a harang szerkezeti kialakításától függően több típusú kongatómű felszerelésére kerülhet sor. 53. ábra 54.ábra Motoros felhúzású kongatómű. Előnye a nagy ütés, hátránya a nehéz felszerelés és nagy karbantartás igény. Kalapácsos ütőmű. Működésekor elektromágnes hatására kalapácsot üt a harang oldalára. Alkalmazása abban az esetben ajánlott, amikor a toronyban csak egy harang található, és azon két ütéshangot kell előállítani. A kongató kalapácsokat vezérelheti: 34 ábrán látható M10 vezérlőóra és a 46. ábrán látható kongatókalapács vezérlő 46. ábrán látható kongatókalapács vezérlő önállóan 51. ábra elektronikája 52. ábrán látható harangjáték vezérlő elektronikája 17

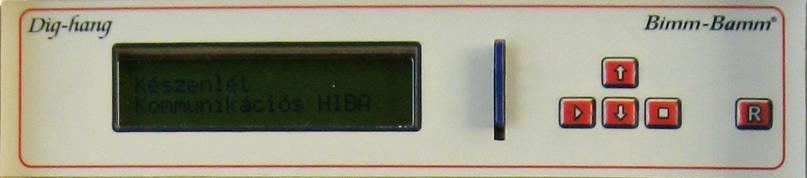

18 és igény esetén egyedi elektronikák 20. Harangjáték kalapácsokkal 55. ábra Abban az esetben, ha a toronyban legalább négy darab harang található, és a telepített harangok zenei összhangzatnak (dúr, mol, disz stb.) megfelel, akkor javasolt azokon harangjáték. (Rezgővillával a harang hangszíne megállapítható.) Ha a fentiek nem teljesülnek, akkor a felszerelése nem célszerű. A harangjáték esetén a kongatóművek ütéseket mérnek a harangra. Egy hangszínhez egy ütőegység kell. Az ütéseket kongató elektronika JB10 típusú elektronika vezérli. A JB10 elektronikában 20 db előre programozott dallam tárolható, mely szabadon át is programozható. A programozáshoz nagy segítséget ad a személyi számítógépen működő HSP.exe program. Ebben a harang játék dallama megszerkeszthető. A hangok a PC hangkártyájával megszólaltathatók. A megkomponált dallam a JB10 elektronika memóriájába akárhányszor letölthető, alkatrész csere nélkül. (A letöltéshez programozó készülék szükséges.) A B10 vezérlőóra K4-es kapcsolójára kell a harangjáték bekapcsolását programozni. A JB10 elektronika soros jellel vezérelhető. 21. Digitális harang és harangjáték modul (Szintetikus hang) A modul elsősorban a harangokkal kapcsolatos hangok előállításra (harangozás, harangütések, vagy harangjátékok) másodsorban egyéb hanghatások (zene, szöveg, zaj, madárhang stb.) előállításra szolgál. A digitális hang modul három egységből tevődik össze: hangképző, hangerősítő és hangsugárzó egység. 56.ábra 22. Egyéb egységek Az M10 vezérlőóra minden olyan berendezés vezérlésére alkalmas, amely villamos jellel működtethető. Világítás, harang stb. A vezérlőóra 12 db kapcsoló kimenete 230V/5A terhelhetőségű. Ennél nagyobb terhelés esetén interface egység beépítése szükséges. 23. Vezetékezés Az M10 vezérlőóra előnye, hogy az egyes fogyasztók között max. 5 mm átmérőjű árnyékolt vezeték kihúzása szükséges. Ez általában a meglévő védőcsőbe behúzható, akár a felszabaduló vezeték cseréjével is. A gyengeáramú vezeték miatt külső szerelés is megengedett. 18
