1 1 Bimm-Bamm csoport M10 Vezérlőóra moduljainak ismertetése

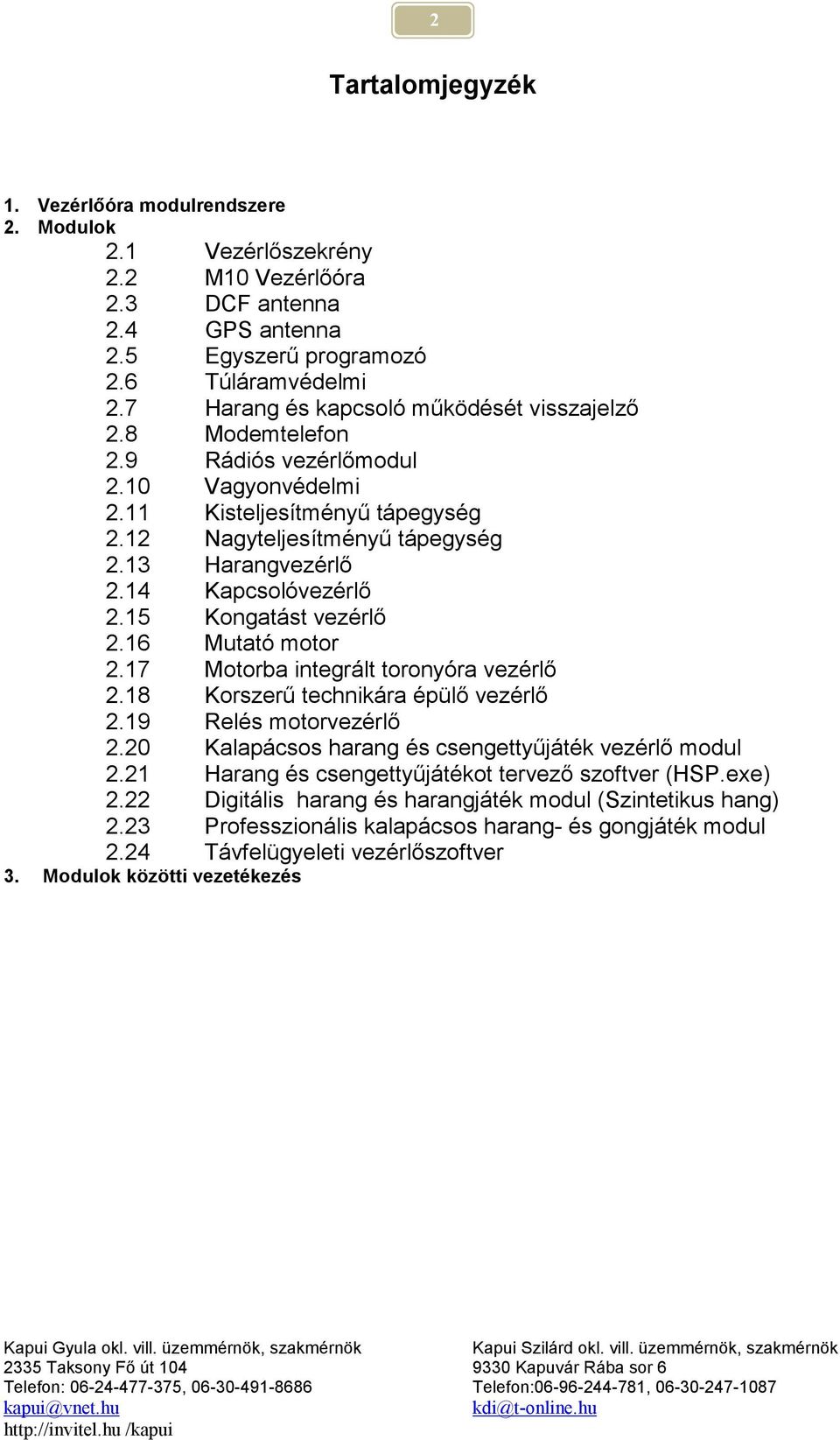

2 2 Tartalomjegyzék 1. Vezérlőóra modulrendszere 2. Modulok 2.1 Vezérlőszekrény 2.2 M10 Vezérlőóra 2.3 DCF antenna 2.4 GPS antenna 2.5 Egyszerű programozó 2.6 Túláramvédelmi 2.7 Harang és kapcsoló működését visszajelző 2.8 Modemtelefon 2.9 Rádiós vezérlőmodul 2.10 Vagyonvédelmi 2.11 Kisteljesítményű tápegység 2.12 Nagyteljesítményű tápegység 2.13 Harangvezérlő 2.14 Kapcsolóvezérlő 2.15 Kongatást vezérlő 2.16 Mutató motor 2.17 Motorba integrált toronyóra vezérlő 2.18 Korszerű technikára épülő vezérlő 2.19 Relés motorvezérlő 2.20 Kalapácsos harang és csengettyűjáték vezérlő modul 2.21 Harang és csengettyűjátékot tervező szoftver (HSP.exe) 2.22 Digitális harang és harangjáték modul (Szintetikus hang) 2.23 Professzionális kalapácsos harang- és gongjáték modul 2.24 Távfelügyeleti vezérlőszoftver 3. Modulok közötti vezetékezés

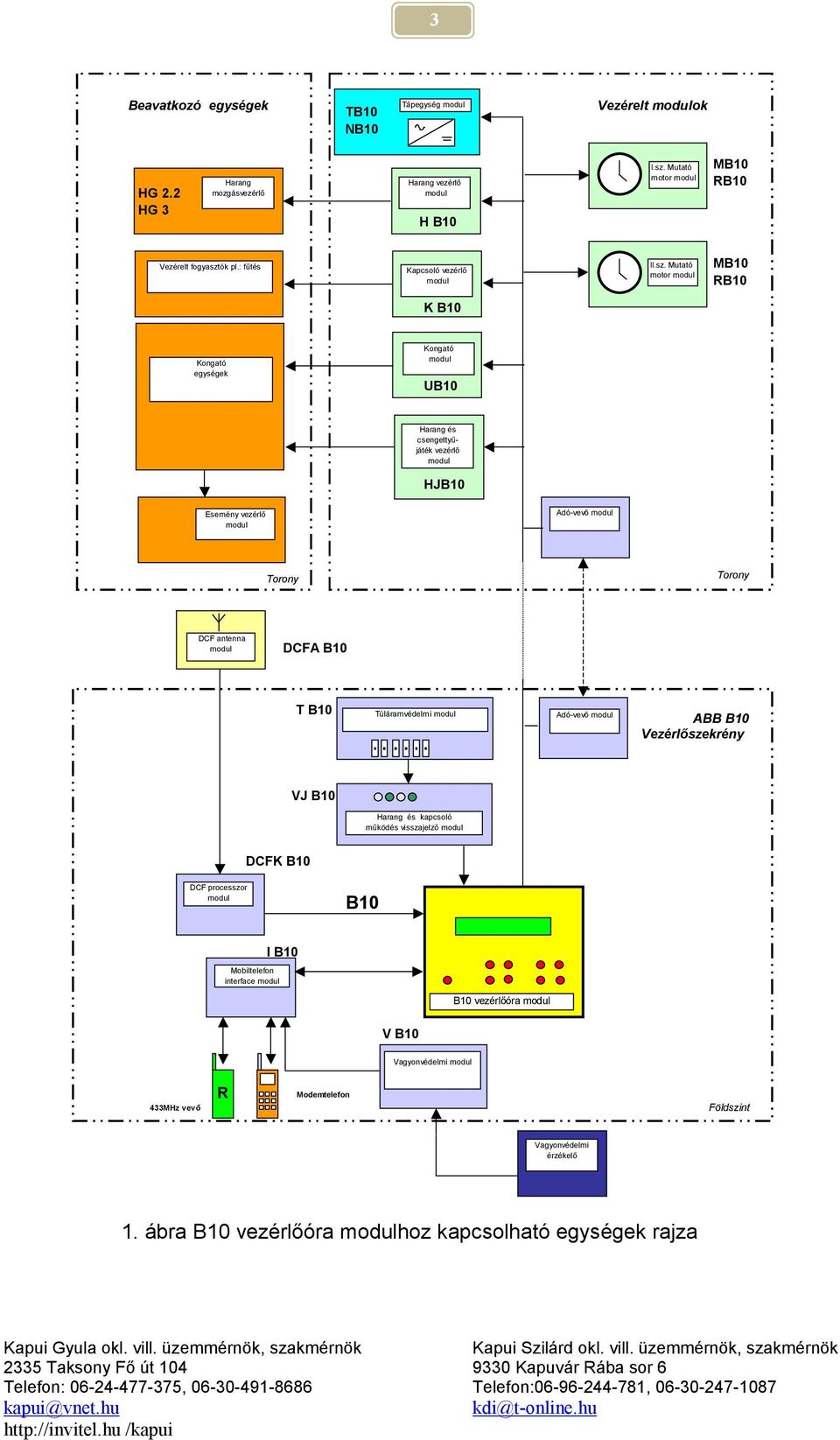

3 3 Beavatkozó egységek egységek TB10 NB10 Tápegység modul Vezérelt modulok HG 2.2 HG 3 Harang mozgásvezérlő Harang vezérlő modul H B10 I.sz. Mutató motor modul MB10 RB10 Vezérelt fogyasztók pl.: fűtés Kapcsoló vezérlő modul II.sz. Mutató motor modul MB10 RB10 K B10 Kongató egységek Kongató modul UB10 Harang és csengettyűjáték vezérlő modul HJB10 Esemény vezérlő modul Adó-vevő modul Torony Torony DCF antenna modul DCFA B10 T B10 Túláramvédelmi modul Adó-vevő modul ABB B10 Vezérlőszekrény VJ B10 Harang és kapcsoló működés visszajelző modul DCFK B10 DCF processzor modul B10 I B10 Mobiltelefon interface modul B10 vezérlőóra modul V B10 Vagyonvédelmi modul 433MHz vevő R Modemtelefon Földszint Vagyonvédelmi érzékelő 1. ábra B10 vezérlőóra modulhoz kapcsolható egységek rajza

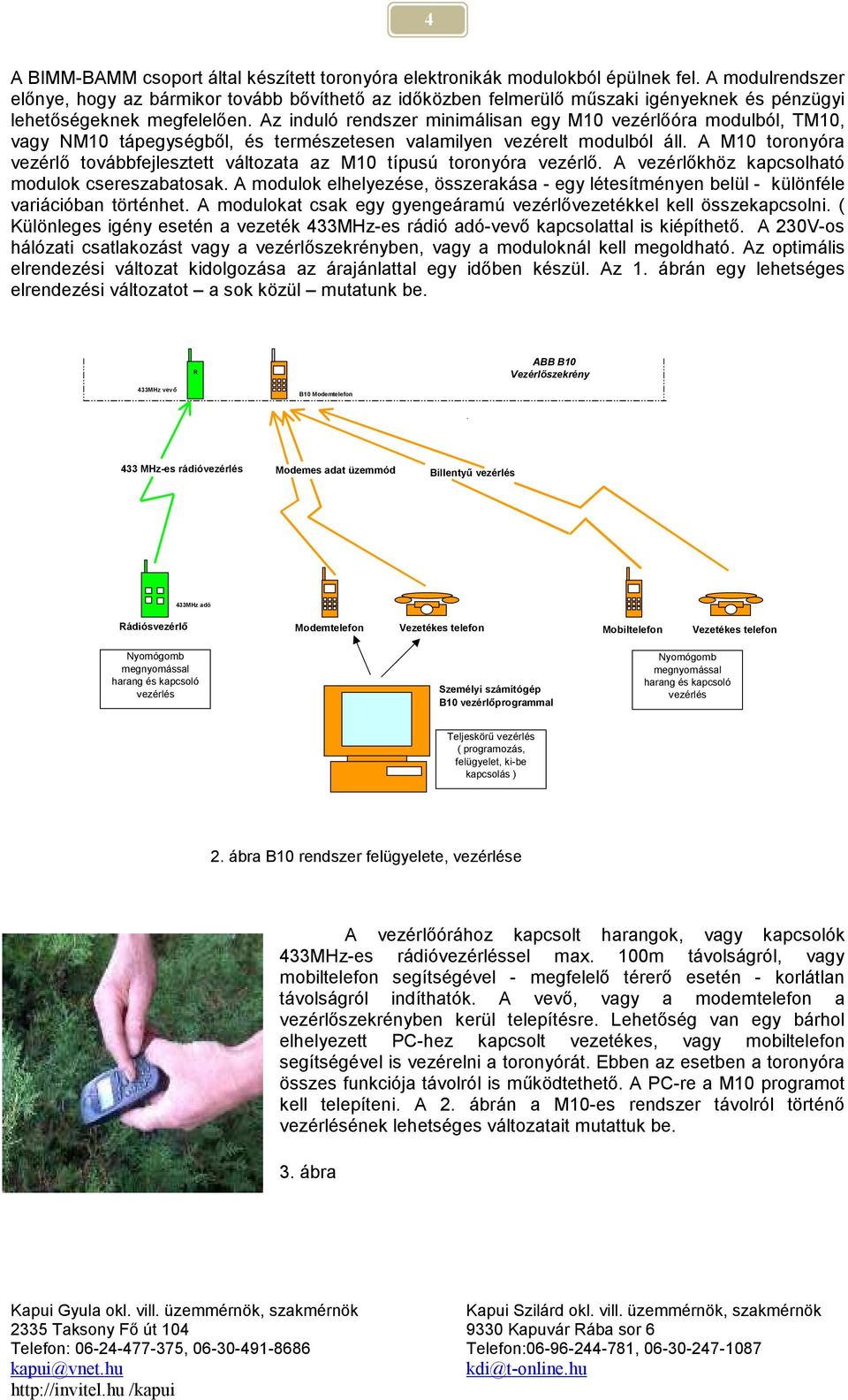

4 4 A BIMM-BAMM csoport által készített toronyóra elektronikák modulokból épülnek fel. A modulrendszer előnye, hogy az bármikor tovább bővíthető az időközben felmerülő műszaki igényeknek és pénzügyi lehetőségeknek megfelelően. Az induló rendszer minimálisan egy M10 vezérlőóra modulból, TM10, vagy NM10 tápegységből, és természetesen valamilyen vezérelt modulból áll. A M10 toronyóra vezérlő továbbfejlesztett változata az M10 típusú toronyóra vezérlő. A vezérlőkhöz kapcsolható modulok csereszabatosak. A modulok elhelyezése, összerakása - egy létesítményen belül - különféle variációban történhet. A modulokat csak egy gyengeáramú vezérlővezetékkel kell összekapcsolni. ( Különleges igény esetén a vezeték 433MHz-es rádió adó-vevő kapcsolattal is kiépíthető. A 230V-os hálózati csatlakozást vagy a vezérlőszekrényben, vagy a moduloknál kell megoldható. Az optimális elrendezési változat kidolgozása az árajánlattal egy időben készül. Az 1. ábrán egy lehetséges elrendezési változatot a sok közül mutatunk be. R ABB B10 Vezérlőszekrény 433MHz vevő B10 Modemtelefon 433 MHz-es rádióvezérlés Modemes adat üzemmód Billentyű vezérlés 433MHz adó Rádiósvezérlő Modemtelefon Vezetékes telefon Mobiltelefon Vezetékes telefon Nyomógomb megnyomással harang és kapcsoló vezérlés Személyi számítógép B10 vezérlőprogrammal Nyomógomb megnyomással harang és kapcsoló vezérlés Teljeskörű vezérlés ( programozás, felügyelet, ki-be kapcsolás ) 2. ábra B10 rendszer felügyelete, vezérlése A vezérlőórához kapcsolt harangok, vagy kapcsolók 433MHz-es rádióvezérléssel max. 100m távolságról, vagy mobiltelefon segítségével - megfelelő térerő esetén - korlátlan távolságról indíthatók. A vevő, vagy a modemtelefon a vezérlőszekrényben kerül telepítésre. Lehetőség van egy bárhol elhelyezett PC-hez kapcsolt vezetékes, vagy mobiltelefon segítségével is vezérelni a toronyórát. Ebben az esetben a toronyóra összes funkciója távolról is működtethető. A PC-re a M10 programot kell telepíteni. A 2. ábrán a M10-es rendszer távolról történő vezérlésének lehetséges változatait mutattuk be. 3. ábra

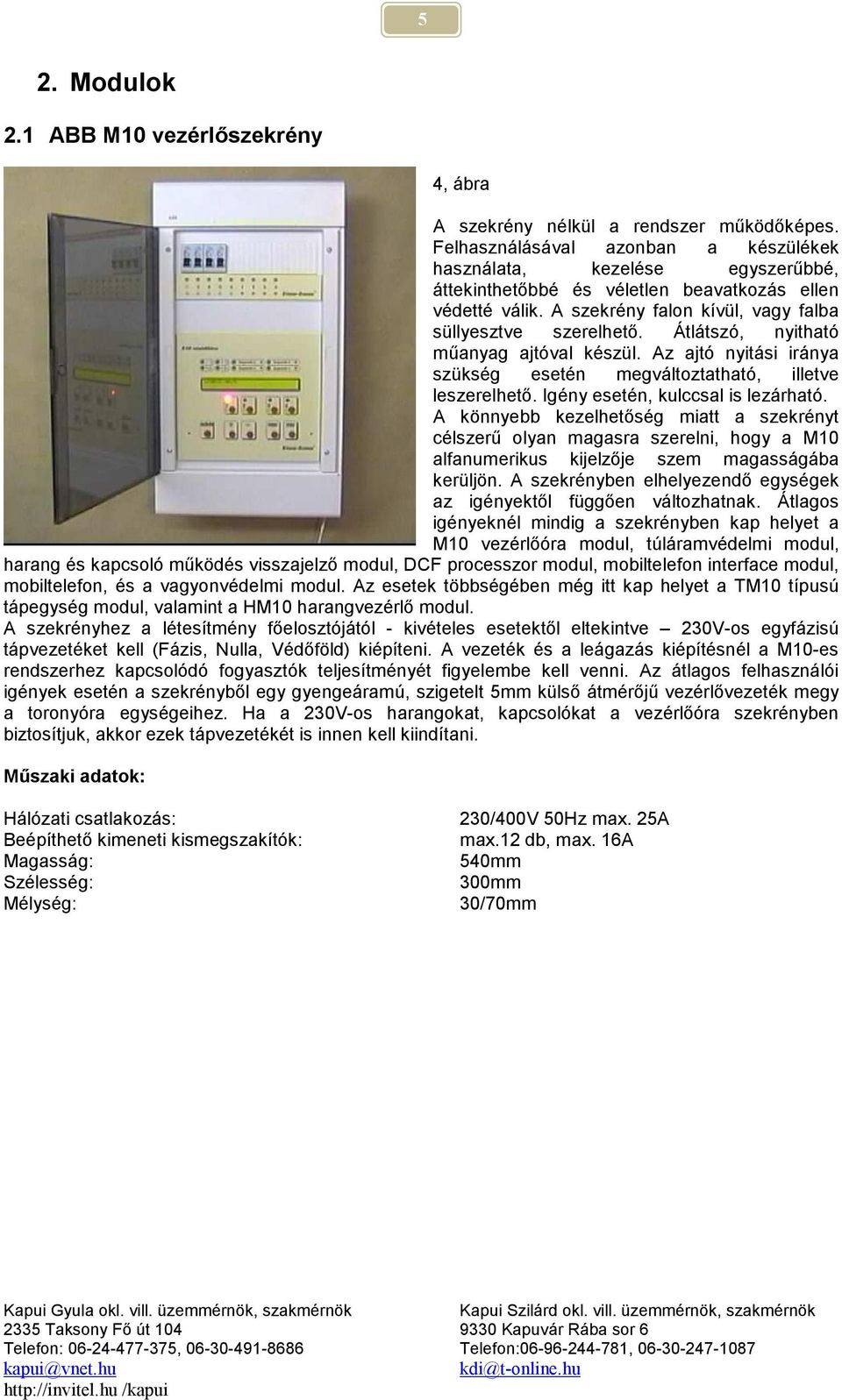

5 5 2. Modulok 2.1 ABB M10 vezérlőszekrény 4, ábra A szekrény nélkül a rendszer működőképes. Felhasználásával azonban a készülékek használata, kezelése egyszerűbbé, áttekinthetőbbé és véletlen beavatkozás ellen védetté válik. A szekrény falon kívül, vagy falba süllyesztve szerelhető. Átlátszó, nyitható műanyag ajtóval készül. Az ajtó nyitási iránya szükség esetén megváltoztatható, illetve leszerelhető. Igény esetén, kulccsal is lezárható. A könnyebb kezelhetőség miatt a szekrényt célszerű olyan magasra szerelni, hogy a M10 alfanumerikus kijelzője szem magasságába kerüljön. A szekrényben elhelyezendő egységek az igényektől függően változhatnak. Átlagos igényeknél mindig a szekrényben kap helyet a M10 vezérlőóra modul, túláramvédelmi modul, harang és kapcsoló működés visszajelző modul, DCF processzor modul, mobiltelefon interface modul, mobiltelefon, és a vagyonvédelmi modul. Az esetek többségében még itt kap helyet a TM10 típusú tápegység modul, valamint a HM10 harangvezérlő modul. A szekrényhez a létesítmény főelosztójától - kivételes esetektől eltekintve 230V-os egyfázisú tápvezetéket kell (Fázis, Nulla, Védőföld) kiépíteni. A vezeték és a leágazás kiépítésnél a M10-es rendszerhez kapcsolódó fogyasztók teljesítményét figyelembe kell venni. Az átlagos felhasználói igények esetén a szekrényből egy gyengeáramú, szigetelt 5mm külső átmérőjű vezérlővezeték megy a toronyóra egységeihez. Ha a 230V-os harangokat, kapcsolókat a vezérlőóra szekrényben biztosítjuk, akkor ezek tápvezetékét is innen kell kiindítani. Hálózati csatlakozás: Beépíthető kimeneti kismegszakítók: 230/400V 50Hz max. 25A max.12 db, max. 16A 540mm 300mm 30/70mm

6 6 2.2 M10 vezérlőóra modul 5. ábra Toronyóra központi egysége. A toronyóra rendszer teljes vezérlését összefogja, koordinálja. A M10-es modul az egész rendszer működéséhez alapvetően szükséges. A modul 12V tápfeszültséggel működik. A modulban 4 ceruzaakkumulátor is helyet kapott. Így hálózat kimaradás esetén a M10 óramodul működik, de a toronyóra mutatók megállnak. Hálózat visszatérés után a mutatók automatikusan beállnak az aktuális időre. Fogyasztói vezérléseket gyengeáramú soros vezérlővezetéken átvitt parancsokkal a vezérelt modulok végzik. Ez utóbbiakból az igénynek megfelelő modul beépítése szükséges. A vezérlőóra modullal egyszerre 4 harang, 4 kapcsolókimenet, programozása, kapcsolása, két független toronyóra mutató motor modul vezérlése, kongató és harangjáték modulok indítása lehetséges. A M10 vezérlőórához DCF -GPS antenna is kapcsolható. Igény esetén rádiós, vagy telefonos vezérlésre is alkalmas a rendszer. A M10 figyelembe veszi a harangok belengési idejét. Tiltja a harangozások alatti kongatásokat. Programban állítható az éjszakai kongatás tiltás. A M10 programozható egyszeri valamint ismétlődő harangozásra. A harangok kézi, vagy automatikus bekapcsolását elvégezni. A kapcsolókimenetek programozása a klasszikus kapcsolóóra elv szerint történek. A M10 vezérlőóra modul programmenüjéből a hozzá kapcsolt minden modul működése letiltható, vagy ellenőrizhető. A toronyóra a mutatókról visszaérkező jelzések alapján a M10 automatikus beállításokat végez. A vezérlőóra nyelvezete magyar. A háttér megvilágításos, nagyméretű LCD kijelzőről, és a különböző színű LED-ről a működési információk leolvashatók. A M10 modul vezérlése 9 db gombbal lehetséges. A gombok megnyomásakor figyelmeztető hangjelzés hallható. Kapcsolókimenetek jelzőlámpái Toronyóra motor jelzőlámpái 1 1/4 2 1/1 Kapcsoló Kapcsoló Kapcsoló Kapcsoló LCD kijelző Toronyóra motor jelzőlámpái 12:00:00 Hétfő Harangok jelzőlámpái Harang vagy kapcsolókimenetek nyomógombjai Kilépés nyomógomb. Bármelyik menüpontból Számok növelésére szolgáló Számok csökkentésére szolgáló Kérdések válaszolására szolgáló igen nyomógomb Kérdések válaszolására szolgáló nem nyomógomb 3. ábra B10 vezérlőóra kezelőszervek elhelyezkedése

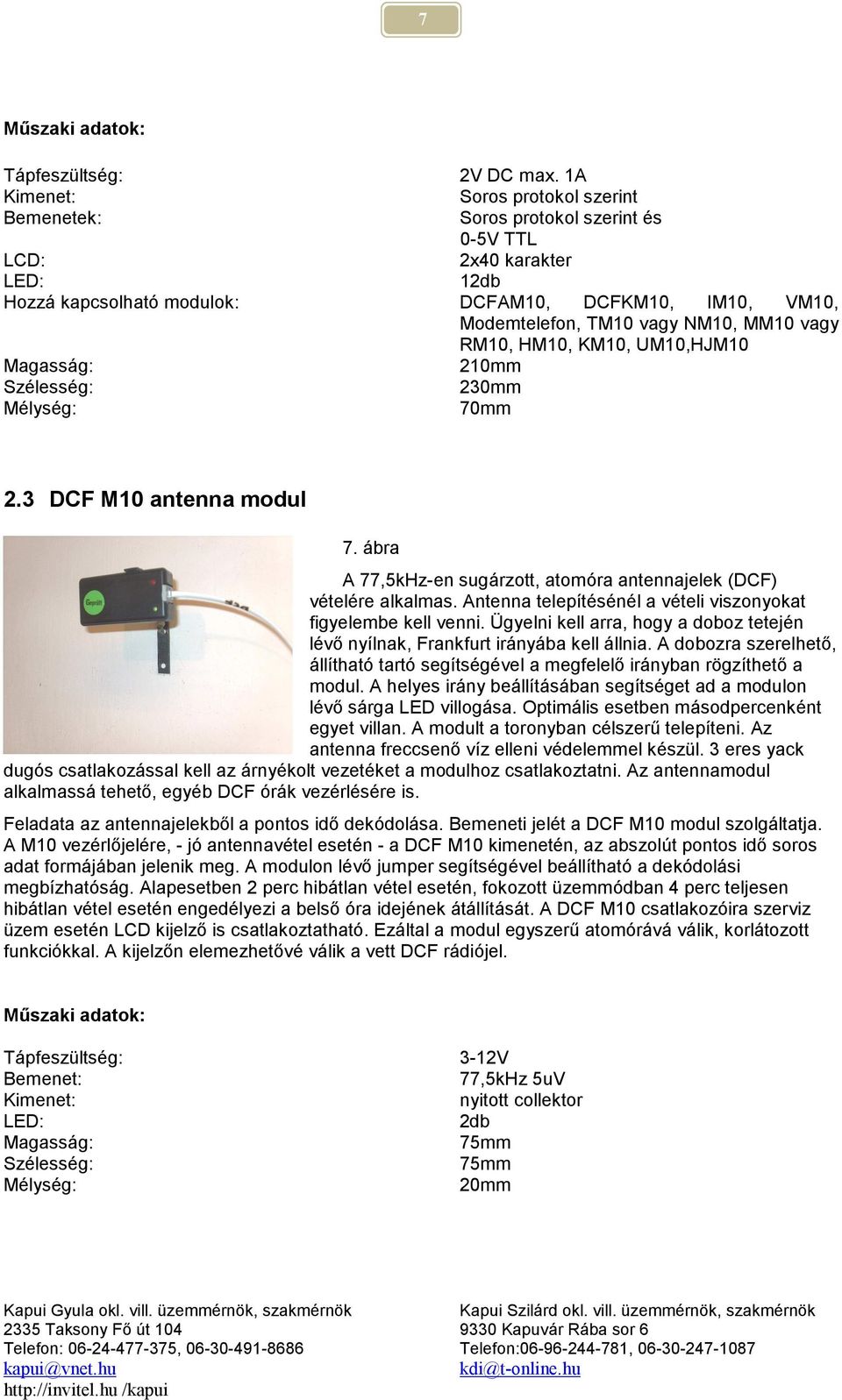

7 7 2V DC max. 1A Kimenet: Soros protokol szerint Bemenetek: Soros protokol szerint és 0-5V TTL LCD: 2x40 karakter LED: 12db Hozzá kapcsolható modulok: DCFAM10, DCFKM10, IM10, VM10, Modemtelefon, TM10 vagy NM10, MM10 vagy RM10, HM10, KM10, UM10,HJM10 210mm 230mm 70mm 2.3 DCF M10 antenna modul 7. ábra A 77,5kHz-en sugárzott, atomóra antennajelek (DCF) vételére alkalmas. Antenna telepítésénél a vételi viszonyokat figyelembe kell venni. Ügyelni kell arra, hogy a doboz tetején lévő nyílnak, Frankfurt irányába kell állnia. A dobozra szerelhető, állítható tartó segítségével a megfelelő irányban rögzíthető a modul. A helyes irány beállításában segítséget ad a modulon lévő sárga LED villogása. Optimális esetben másodpercenként egyet villan. A modult a toronyban célszerű telepíteni. Az antenna freccsenő víz elleni védelemmel készül. 3 eres yack dugós csatlakozással kell az árnyékolt vezetéket a modulhoz csatlakoztatni. Az antennamodul alkalmassá tehető, egyéb DCF órák vezérlésére is. Feladata az antennajelekből a pontos idő dekódolása. Bemeneti jelét a DCF M10 modul szolgáltatja. A M10 vezérlőjelére, - jó antennavétel esetén - a DCF M10 kimenetén, az abszolút pontos idő soros adat formájában jelenik meg. A modulon lévő jumper segítségével beállítható a dekódolási megbízhatóság. Alapesetben 2 perc hibátlan vétel esetén, fokozott üzemmódban 4 perc teljesen hibátlan vétel esetén engedélyezi a belső óra idejének átállítását. A DCF M10 csatlakozóira szerviz üzem esetén LCD kijelző is csatlakoztatható. Ezáltal a modul egyszerű atomórává válik, korlátozott funkciókkal. A kijelzőn elemezhetővé válik a vett DCF rádiójel. 3-12V Bemenet: 77,5kHz 5uV Kimenet: nyitott collektor LED: 2db 75mm 75mm 20mm

8 8 2.4 GPS M10 antenna modul 8. ábra A GPS alapú navigációs műholdak szolgáltatásainak kihasználásával lehetőség van az M10 toronyóra pontosságának 100%-os elérésére. Ez a rendszer a DCF atomóra antennánál jelentkező és kivédhetetlen zavar impulzusok, téves átállások megoldására való. A vételét nem zavarják a környezeti viszonyok, pontosítása néhány pillanat alatt megtörténik, ellenőrizhető módon. Az antenna teljesen zárt. Víz és por ellni kivitelben készül. Célszerű elhelyezése a toronyban történhet. Az antenna és a M10 összekötése csak a GPS M10 processzormodul beszerelésével lehetséges. Bemenet: Kimenet: LED: 5V 900MHz nyitott collektor Kétszínű 15mm 30mm 2.5 M10 egyszerű programozó modul 9. ábra A M10 toronyóra vezérlődobozára lehet felszerelni. Segítségével a harangozási időpont változtatás egyszerűvé válik. Használata nem igényel tanulást, mert csak az aktuális harangozási időpont kapcsolóját kell felkapcsolni. A kapcsolási időket a vezérlőóra első nyolc programhelyére tárolt adatokból veszi. 2.6 T M10 Túláramvédelmi modul 10. ábra Feladata, hogy a hálózati feszültségről üzemelő fogyasztók túláramvédelmének biztosítása. Ilyen fogyasztók a harangok, kongató egységek, és a kapcsolók által vezérelt egyéb fogyasztók. A túláramvédelmet 6-16A áramerősségű kismegszakítók végzik. Felszerelésüket a berendezéseknél egyedileg, vagy a vezérlőóra kapcsolószekrényében lehet elhelyezni. A könnyebb kezelhetőség miatt az utóbbi megoldást célszerű alkalmazni! Mert ekkor az esetleges ki-be kapcsolás, feszültségmentesítés könnyen megoldható, valamint a kismegszakítók alatt a fogyasztók működését visszajelző modul is elhelyezhető. Kismegszakítók száma: 230V AC max.12 db max.16a

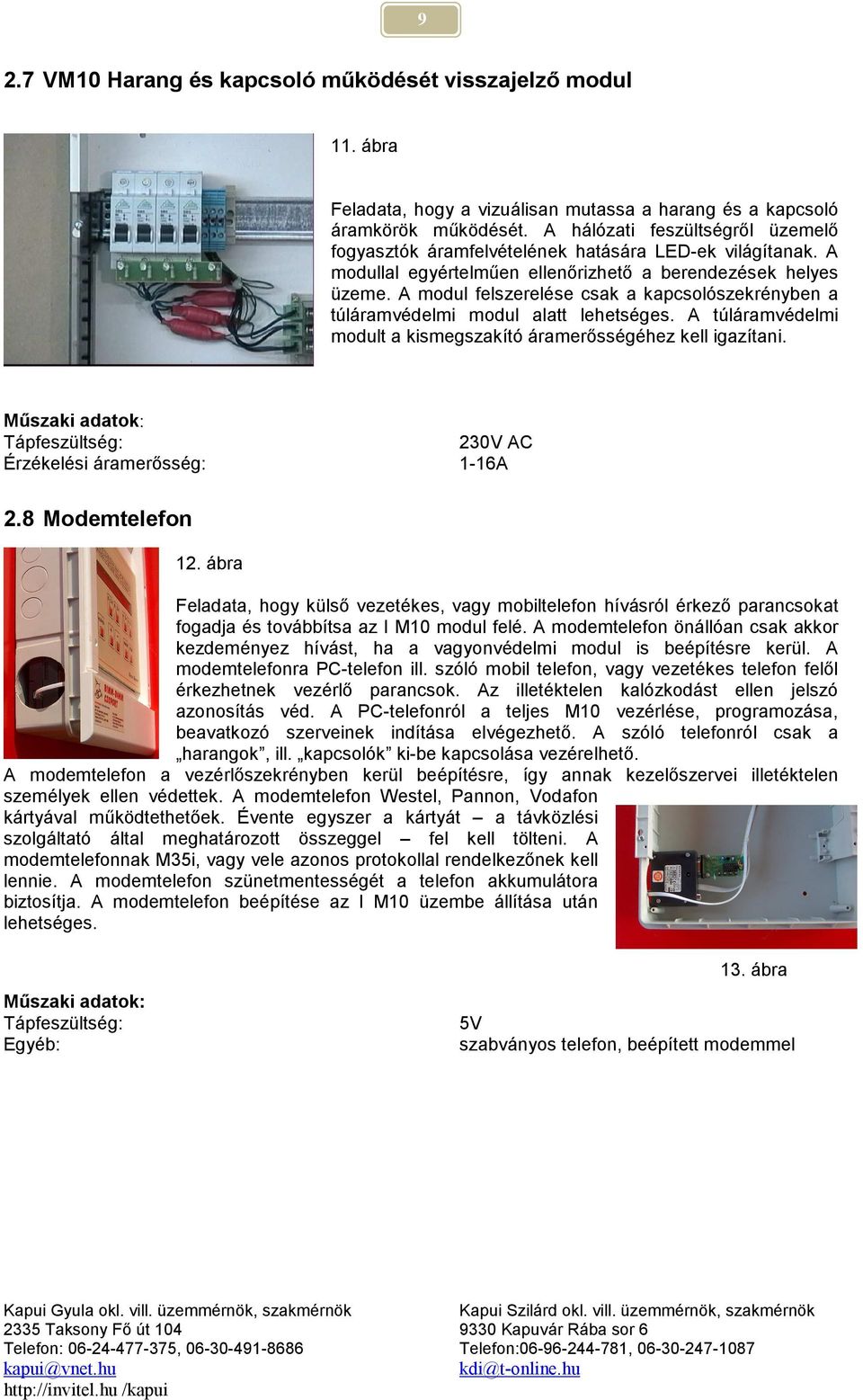

9 9 2.7 VM10 Harang és kapcsoló működését visszajelző modul 11. ábra Feladata, hogy a vizuálisan mutassa a harang és a kapcsoló áramkörök működését. A hálózati feszültségről üzemelő fogyasztók áramfelvételének hatására LED-ek világítanak. A modullal egyértelműen ellenőrizhető a berendezések helyes üzeme. A modul felszerelése csak a kapcsolószekrényben a túláramvédelmi modul alatt lehetséges. A túláramvédelmi modult a kismegszakító áramerősségéhez kell igazítani. 230V AC Érzékelési áramerősség: 1-16A 2.8 Modemtelefon 12. ábra Feladata, hogy külső vezetékes, vagy mobiltelefon hívásról érkező parancsokat fogadja és továbbítsa az I M10 modul felé. A modemtelefon önállóan csak akkor kezdeményez hívást, ha a vagyonvédelmi modul is beépítésre kerül. A modemtelefonra PC-telefon ill. szóló mobil telefon, vagy vezetékes telefon felől érkezhetnek vezérlő parancsok. Az illetéktelen kalózkodást ellen jelszó azonosítás véd. A PC-telefonról a teljes M10 vezérlése, programozása, beavatkozó szerveinek indítása elvégezhető. A szóló telefonról csak a harangok, ill. kapcsolók ki-be kapcsolása vezérelhető. A modemtelefon a vezérlőszekrényben kerül beépítésre, így annak kezelőszervei illetéktelen személyek ellen védettek. A modemtelefon Westel, Pannon, Vodafon kártyával működtethetőek. Évente egyszer a kártyát a távközlési szolgáltató által meghatározott összeggel fel kell tölteni. A modemtelefonnak M35i, vagy vele azonos protokollal rendelkezőnek kell lennie. A modemtelefon szünetmentességét a telefon akkumulátora biztosítja. A modemtelefon beépítése az I M10 üzembe állítása után lehetséges. Egyéb: 13. ábra 5V szabványos telefon, beépített modemmel

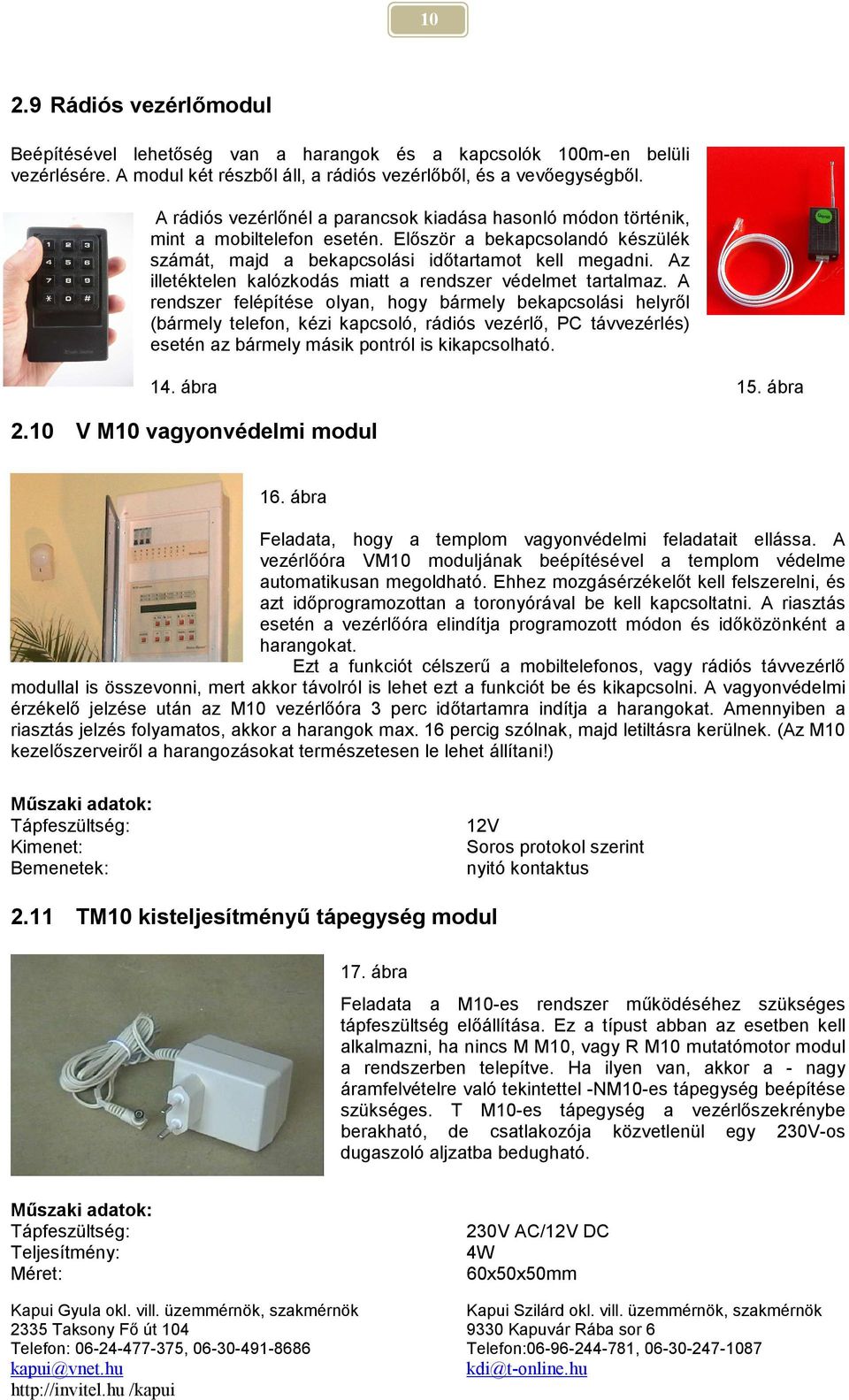

10 Rádiós vezérlőmodul Beépítésével lehetőség van a harangok és a kapcsolók 100m-en belüli vezérlésére. A modul két részből áll, a rádiós vezérlőből, és a vevőegységből. A rádiós vezérlőnél a parancsok kiadása hasonló módon történik, mint a mobiltelefon esetén. Először a bekapcsolandó készülék számát, majd a bekapcsolási időtartamot kell megadni. Az illetéktelen kalózkodás miatt a rendszer védelmet tartalmaz. A rendszer felépítése olyan, hogy bármely bekapcsolási helyről (bármely telefon, kézi kapcsoló, rádiós vezérlő, PC távvezérlés) esetén az bármely másik pontról is kikapcsolható. 14. ábra 15. ábra 2.10 V M10 vagyonvédelmi modul 16. ábra Feladata, hogy a templom vagyonvédelmi feladatait ellássa. A vezérlőóra VM10 moduljának beépítésével a templom védelme automatikusan megoldható. Ehhez mozgásérzékelőt kell felszerelni, és azt időprogramozottan a toronyórával be kell kapcsoltatni. A riasztás esetén a vezérlőóra elindítja programozott módon és időközönként a harangokat. Ezt a funkciót célszerű a mobiltelefonos, vagy rádiós távvezérlő modullal is összevonni, mert akkor távolról is lehet ezt a funkciót be és kikapcsolni. A vagyonvédelmi érzékelő jelzése után az M10 vezérlőóra 3 perc időtartamra indítja a harangokat. Amennyiben a riasztás jelzés folyamatos, akkor a harangok max. 16 percig szólnak, majd letiltásra kerülnek. (Az M10 kezelőszerveiről a harangozásokat természetesen le lehet állítani!) Kimenet: Bemenetek: 12V Soros protokol szerint nyitó kontaktus 2.11 TM10 kisteljesítményű tápegység modul 17. ábra Feladata a M10-es rendszer működéséhez szükséges tápfeszültség előállítása. Ez a típust abban az esetben kell alkalmazni, ha nincs M M10, vagy R M10 mutatómotor modul a rendszerben telepítve. Ha ilyen van, akkor a - nagy áramfelvételre való tekintettel -NM10-es tápegység beépítése szükséges. T M10-es tápegység a vezérlőszekrénybe berakható, de csatlakozója közvetlenül egy 230V-os dugaszoló aljzatba bedugható. Teljesítmény: Méret: 230V AC/12V DC 4W 60x50x50mm

11 NM10 nagyteljesítményű tápegység modul 18. ábra Feladata a M10-es rendszer működéséhez szükséges tápfeszültség előállítása. Ez a típus minden konfiguráció esetén alkalmazható. Az N M10-es tápegységet a mutatómotorok közelébe kell telepíteni. Dobozában igény esetén HM10, vagy KM10, vagy UM10, vagy HJM10 modul egyike elhelyezhető. Csatlakozója közvetlenül egy 230V-os védőföldeléses dugaszoló aljzatba bedugható. Teljesítmény: Egyéb: 230V AC/12V DC 40W dobozban +1 db modul elhelyezhető 250mm 200mm 70mm 2.13 HM10 harangvezérlő modul 19. ábra Feladata a harang mozgásvezérlők feszültségeinek kapcsolása. Működését a M10 vezérlőjele határozza meg. A modulra max. 4db, max. 10A áramfelvételű harang fázisvezetéke kapcsolható. A HM10 modulon elhelyezett zöld színű LED a tápfeszültség jelenlétét, a villogó piros LED a soros vonali kommunikációt jelzi. A fenti jelzésekből a rendszer működése ellenőrizhető. A soros kommunikáció megszűnése, vagy a tápfeszültség kikapcsolása után a teljesítmény-kimenetek biztonsági okokból lekapcsolódnak. A M10 által újból kiadott kapcsolási parancsra működnek ismét. Tápfeszültséget a gyengeáramú tápvezetéken kapja a modul. Ha a műszaki lehetőségek megengedik, akkor telepítését a vezérlőszekrényben célszerű megoldani, mert ekkor a VM10-es (Harang és kapcsoló működést visszajelző) modul valamint a TM10-es (Túláramvédelmi) modul összekapcsolása egyszerűen megoldható. Ha ettől eltérő a telepítés, akkor a modulhoz 230V tápfeszültség csatlakoztatásáról gondoskodni kell. Áramfelvétel: Kapcsolt kimenet: Bemenetek: 12V DC max. 200mA max. 4db 230V, max.10a záró érintkező. (ohmos terhelés esetén) Soros protokol szerint és 0-12V digitális 80mm 60mm 30mm

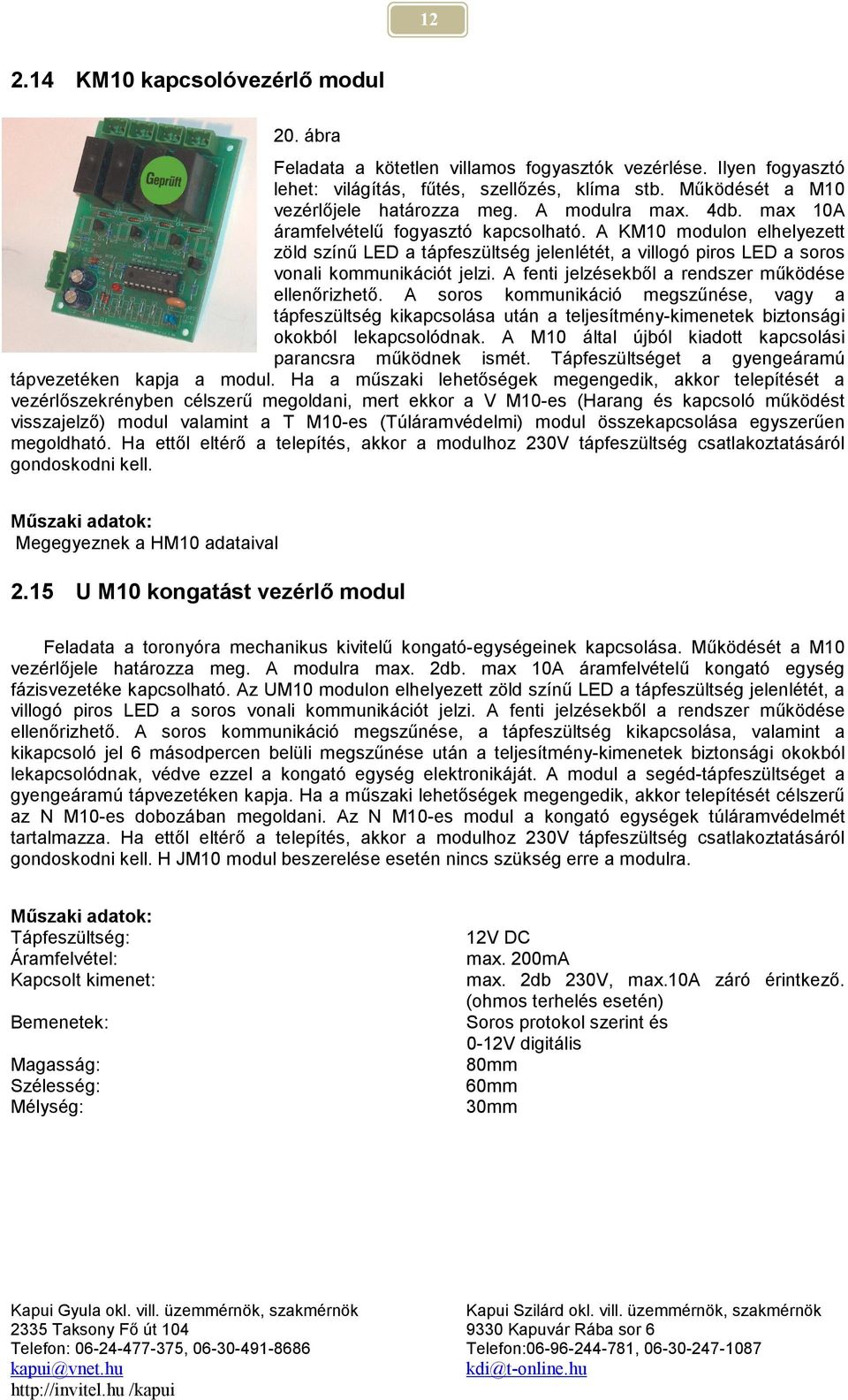

12 KM10 kapcsolóvezérlő modul 20. ábra Feladata a kötetlen villamos fogyasztók vezérlése. Ilyen fogyasztó lehet: világítás, fűtés, szellőzés, klíma stb. Működését a M10 vezérlőjele határozza meg. A modulra max. 4db. max 10A áramfelvételű fogyasztó kapcsolható. A KM10 modulon elhelyezett zöld színű LED a tápfeszültség jelenlétét, a villogó piros LED a soros vonali kommunikációt jelzi. A fenti jelzésekből a rendszer működése ellenőrizhető. A soros kommunikáció megszűnése, vagy a tápfeszültség kikapcsolása után a teljesítmény-kimenetek biztonsági okokból lekapcsolódnak. A M10 által újból kiadott kapcsolási parancsra működnek ismét. Tápfeszültséget a gyengeáramú tápvezetéken kapja a modul. Ha a műszaki lehetőségek megengedik, akkor telepítését a vezérlőszekrényben célszerű megoldani, mert ekkor a V M10-es (Harang és kapcsoló működést visszajelző) modul valamint a T M10-es (Túláramvédelmi) modul összekapcsolása egyszerűen megoldható. Ha ettől eltérő a telepítés, akkor a modulhoz 230V tápfeszültség csatlakoztatásáról gondoskodni kell. Megegyeznek a HM10 adataival 2.15 U M10 kongatást vezérlő modul Feladata a toronyóra mechanikus kivitelű kongató-egységeinek kapcsolása. Működését a M10 vezérlőjele határozza meg. A modulra max. 2db. max 10A áramfelvételű kongató egység fázisvezetéke kapcsolható. Az UM10 modulon elhelyezett zöld színű LED a tápfeszültség jelenlétét, a villogó piros LED a soros vonali kommunikációt jelzi. A fenti jelzésekből a rendszer működése ellenőrizhető. A soros kommunikáció megszűnése, a tápfeszültség kikapcsolása, valamint a kikapcsoló jel 6 másodpercen belüli megszűnése után a teljesítmény-kimenetek biztonsági okokból lekapcsolódnak, védve ezzel a kongató egység elektronikáját. A modul a segéd-tápfeszültséget a gyengeáramú tápvezetéken kapja. Ha a műszaki lehetőségek megengedik, akkor telepítését célszerű az N M10-es dobozában megoldani. Az N M10-es modul a kongató egységek túláramvédelmét tartalmazza. Ha ettől eltérő a telepítés, akkor a modulhoz 230V tápfeszültség csatlakoztatásáról gondoskodni kell. H JM10 modul beszerelése esetén nincs szükség erre a modulra. Áramfelvétel: Kapcsolt kimenet: Bemenetek: 12V DC max. 200mA max. 2db 230V, max.10a záró érintkező. (ohmos terhelés esetén) Soros protokol szerint és 0-12V digitális 80mm 60mm 30mm

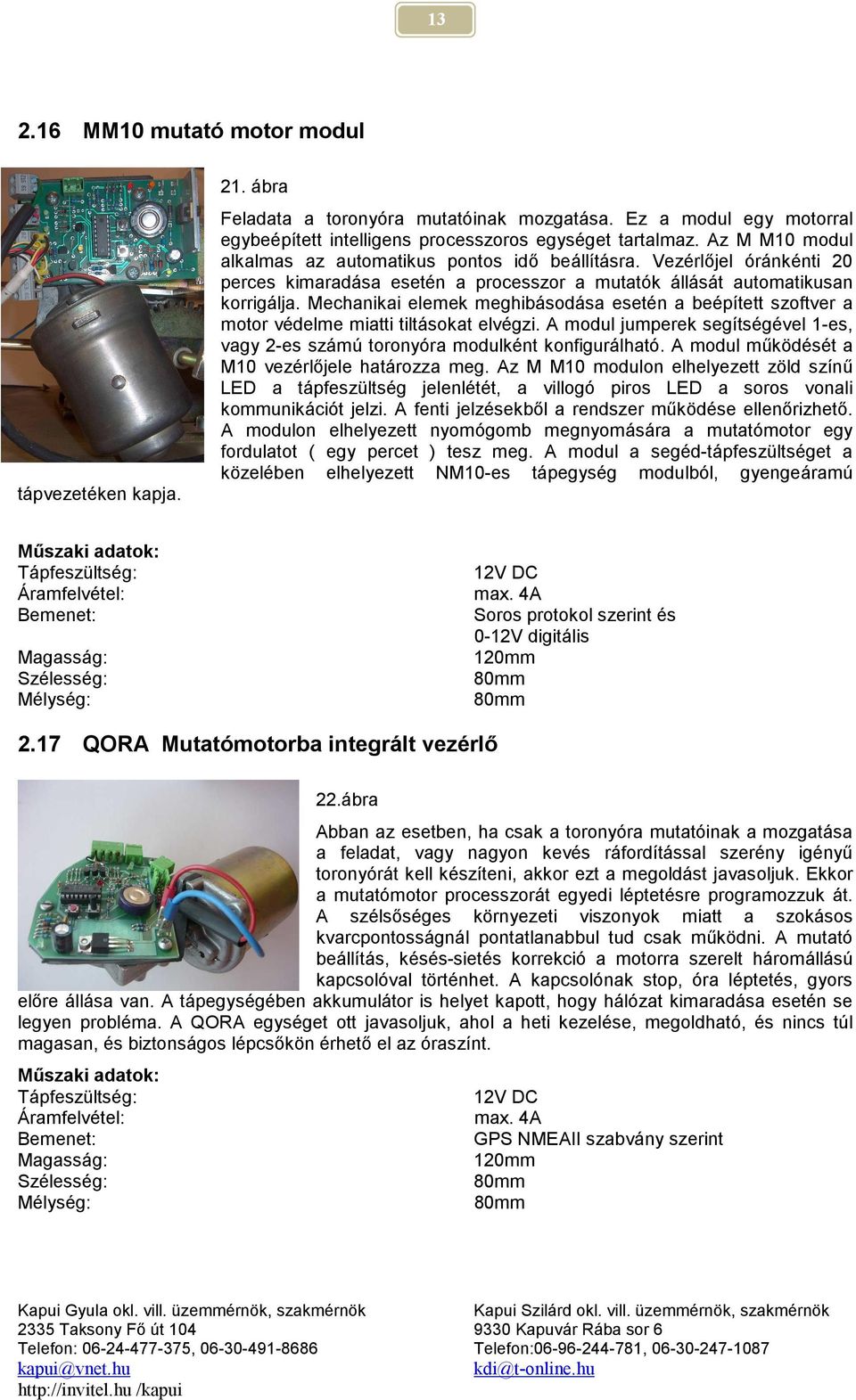

13 MM10 mutató motor modul tápvezetéken kapja. 21. ábra Feladata a toronyóra mutatóinak mozgatása. Ez a modul egy motorral egybeépített intelligens processzoros egységet tartalmaz. Az M M10 modul alkalmas az automatikus pontos idő beállításra. Vezérlőjel óránkénti 20 perces kimaradása esetén a processzor a mutatók állását automatikusan korrigálja. Mechanikai elemek meghibásodása esetén a beépített szoftver a motor védelme miatti tiltásokat elvégzi. A modul jumperek segítségével 1-es, vagy 2-es számú toronyóra modulként konfigurálható. A modul működését a M10 vezérlőjele határozza meg. Az M M10 modulon elhelyezett zöld színű LED a tápfeszültség jelenlétét, a villogó piros LED a soros vonali kommunikációt jelzi. A fenti jelzésekből a rendszer működése ellenőrizhető. A modulon elhelyezett nyomógomb megnyomására a mutatómotor egy fordulatot ( egy percet ) tesz meg. A modul a segéd-tápfeszültséget a közelében elhelyezett NM10-es tápegység modulból, gyengeáramú Áramfelvétel: Bemenet: 12V DC max. 4A Soros protokol szerint és 0-12V digitális 120mm 80mm 80mm 2.17 QORA Mutatómotorba integrált vezérlő 22.ábra Abban az esetben, ha csak a toronyóra mutatóinak a mozgatása a feladat, vagy nagyon kevés ráfordítással szerény igényű toronyórát kell készíteni, akkor ezt a megoldást javasoljuk. Ekkor a mutatómotor processzorát egyedi léptetésre programozzuk át. A szélsőséges környezeti viszonyok miatt a szokásos kvarcpontosságnál pontatlanabbul tud csak működni. A mutató beállítás, késés-sietés korrekció a motorra szerelt háromállású kapcsolóval történhet. A kapcsolónak stop, óra léptetés, gyors előre állása van. A tápegységében akkumulátor is helyet kapott, hogy hálózat kimaradása esetén se legyen probléma. A QORA egységet ott javasoljuk, ahol a heti kezelése, megoldható, és nincs túl magasan, és biztonságos lépcsőkön érhető el az óraszínt. Áramfelvétel: Bemenet: 12V DC max. 4A GPS NMEAII szabvány szerint 120mm 80mm 80mm

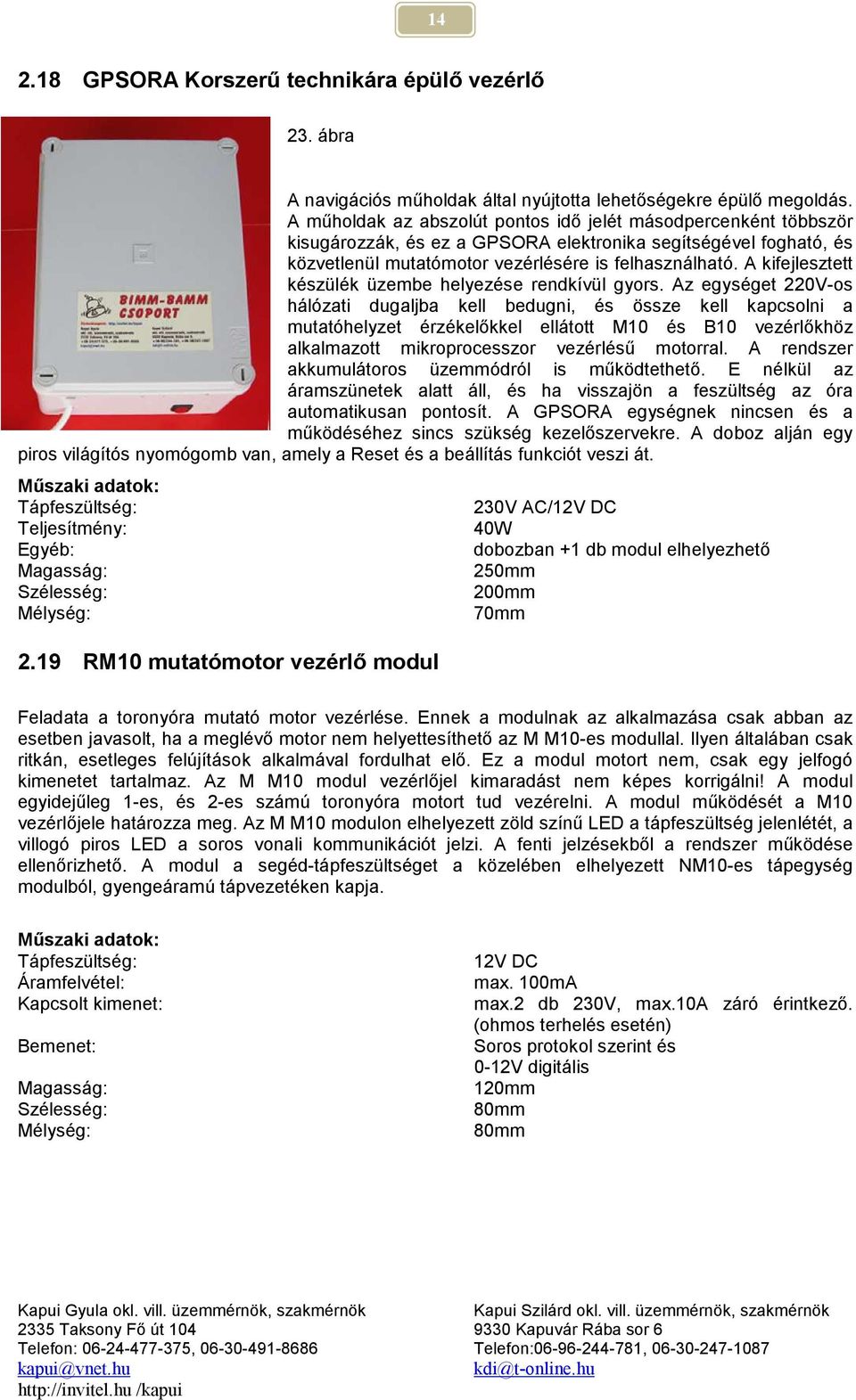

14 GPSORA Korszerű technikára épülő vezérlő 23. ábra A navigációs műholdak által nyújtotta lehetőségekre épülő megoldás. A műholdak az abszolút pontos idő jelét másodpercenként többször kisugározzák, és ez a GPSORA elektronika segítségével fogható, és közvetlenül mutatómotor vezérlésére is felhasználható. A kifejlesztett készülék üzembe helyezése rendkívül gyors. Az egységet 220V-os hálózati dugaljba kell bedugni, és össze kell kapcsolni a mutatóhelyzet érzékelőkkel ellátott M10 és B10 vezérlőkhöz alkalmazott mikroprocesszor vezérlésű motorral. A rendszer akkumulátoros üzemmódról is működtethető. E nélkül az áramszünetek alatt áll, és ha visszajön a feszültség az óra automatikusan pontosít. A GPSORA egységnek nincsen és a működéséhez sincs szükség kezelőszervekre. A doboz alján egy piros világítós nyomógomb van, amely a Reset és a beállítás funkciót veszi át. Teljesítmény: Egyéb: 2.19 RM10 mutatómotor vezérlő modul 230V AC/12V DC 40W dobozban +1 db modul elhelyezhető 250mm 200mm 70mm Feladata a toronyóra mutató motor vezérlése. Ennek a modulnak az alkalmazása csak abban az esetben javasolt, ha a meglévő motor nem helyettesíthető az M M10-es modullal. Ilyen általában csak ritkán, esetleges felújítások alkalmával fordulhat elő. Ez a modul motort nem, csak egy jelfogó kimenetet tartalmaz. Az M M10 modul vezérlőjel kimaradást nem képes korrigálni! A modul egyidejűleg 1-es, és 2-es számú toronyóra motort tud vezérelni. A modul működését a M10 vezérlőjele határozza meg. Az M M10 modulon elhelyezett zöld színű LED a tápfeszültség jelenlétét, a villogó piros LED a soros vonali kommunikációt jelzi. A fenti jelzésekből a rendszer működése ellenőrizhető. A modul a segéd-tápfeszültséget a közelében elhelyezett NM10-es tápegység modulból, gyengeáramú tápvezetéken kapja. Áramfelvétel: Kapcsolt kimenet: Bemenet: 12V DC max. 100mA max.2 db 230V, max.10a záró érintkező. (ohmos terhelés esetén) Soros protokol szerint és 0-12V digitális 120mm 80mm 80mm

15 Kalapácsos harang és csengettyűjáték vezérlő modul 24. ábra Feladata a harang és csengettyűjátékok programjának tárolása, lejátszása. A modullal max. 12db harang, csengettyű, gong kongató egysége egyidejűleg is működésbe hozható. Az ütemek, a harangok sorrendje, szünet ideje szabadon programozható. A modul működését a M10 vezérlőóra modul 4-es számú kapcsoló kimeneti vezérlőjele vezérli. A modullal max. 12db. max 10A áramfelvételű kongató egység fázisvezetéke kapcsolható. A modulon elhelyezett nyomógombokkal a negyed, egész kongatás valamint a harangjáték lejátszása közvetlenül is elindítható, ellenőrizhető, tesztelhető. A HJ M10 modulon elhelyezett zöld színű LED a tápfeszültség jelenlétét, a villogó piros LED a soros vonali kommunikációt jelzi. A fenti jelzésekből a rendszer működése ellenőrizhető. A soros kommunikáció megszűnése, a tápfeszültség kikapcsolása, valamint a kikapcsoló jel 6 másodpercen belüli megszűnése után a teljesítmény-kimenetek biztonsági okokból lekapcsolódnak, védve ezzel a kongató egységek elektronikáját. A modul a segéd-tápfeszültséget a gyengeáramú tápvezetéken kapja a modul. Ha a műszaki lehetőségek megengedik, akkor telepítését célszerű az N M10-es dobozában megoldani. Az N M10-es modul a kongató egységek túláramvédelmét is tartalmazza. Ha ettől eltérő a telepítés, akkor a modulhoz 230V tápfeszültség csatlakoztatásáról gondoskodni kell. A HJ M10 modul alkalmas az óra negyed, egész kongatásainak vezérlésére is. Ezért HJ M10 esetén nincs szükség U M10 modul felszerelésére. A HJ M10 modullal egy eseményvezérlő modul is összekapcsolható. Ez utóbbi alkalmas bábuk, zászlók, hangkeltő eszközök, stb. közvetlen vezérlésére. Ez utóbbi modul csak a feladat teljes ismerete esetén tervezhető. Áramfelvétel: Kapcsolt kimenet: Bemenet: Kimenet: 12V DC max. 1A max.12 db 230V, max.10a záró érintkező. (ohmos terhelés esetén) Soros protokoll szerint és 0-12V digitális Soros protokoll szerint 80mm 60mm 30mm

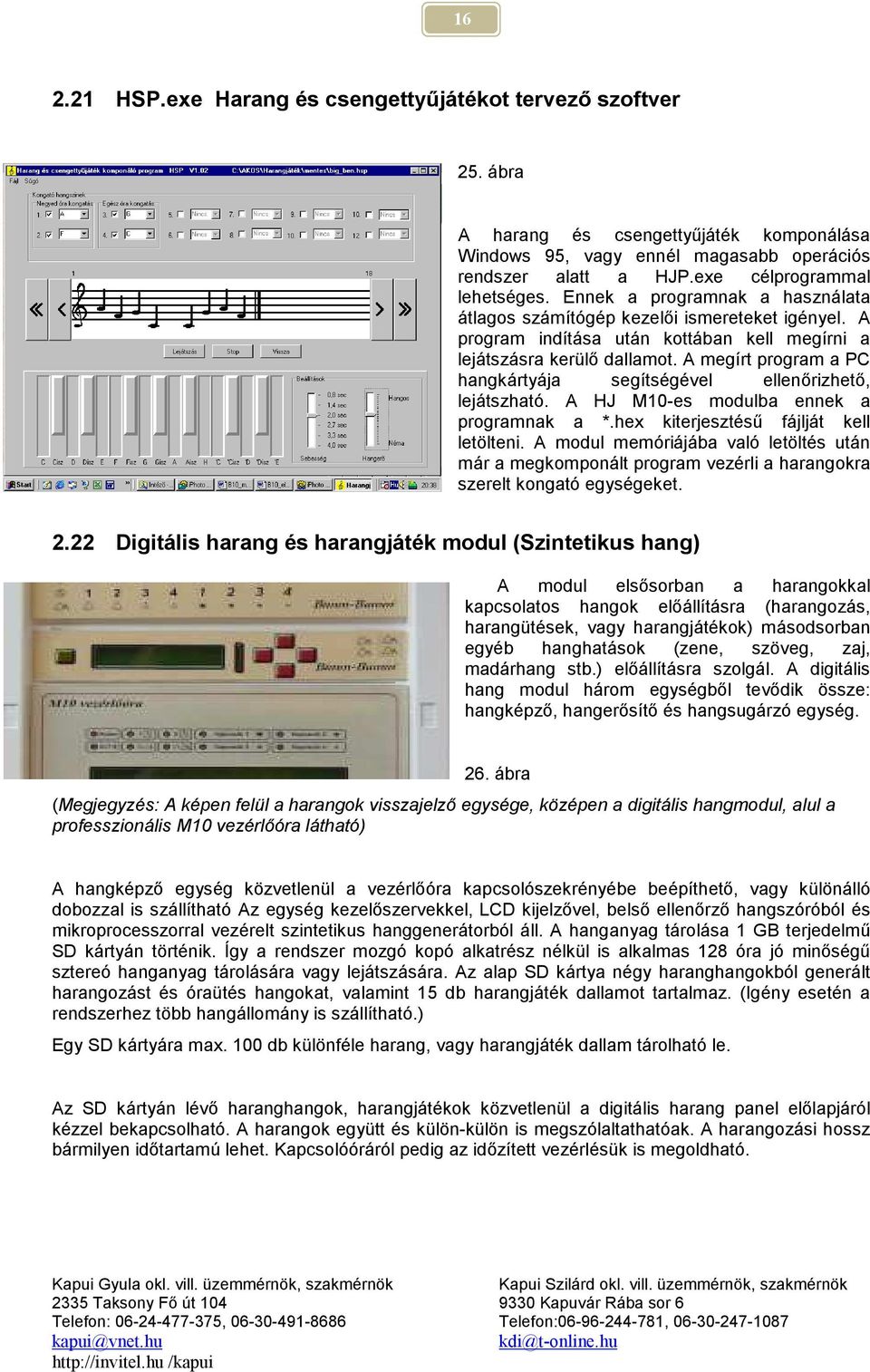

16 HSP.exe Harang és csengettyűjátékot tervező szoftver 25. ábra A harang és csengettyűjáték komponálása Windows 95, vagy ennél magasabb operációs rendszer alatt a HJP.exe célprogrammal lehetséges. Ennek a programnak a használata átlagos számítógép kezelői ismereteket igényel. A program indítása után kottában kell megírni a lejátszásra kerülő dallamot. A megírt program a PC hangkártyája segítségével ellenőrizhető, lejátszható. A HJ M10-es modulba ennek a programnak a *.hex kiterjesztésű fájlját kell letölteni. A modul memóriájába való letöltés után már a megkomponált program vezérli a harangokra szerelt kongató egységeket Digitális harang és harangjáték modul (Szintetikus hang) A modul elsősorban a harangokkal kapcsolatos hangok előállításra (harangozás, harangütések, vagy harangjátékok) másodsorban egyéb hanghatások (zene, szöveg, zaj, madárhang stb.) előállításra szolgál. A digitális hang modul három egységből tevődik össze: hangképző, hangerősítő és hangsugárzó egység. 26. ábra (Megjegyzés: A képen felül a harangok visszajelző egysége, középen a digitális hangmodul, alul a professzionális M10 vezérlőóra látható) A hangképző egység közvetlenül a vezérlőóra kapcsolószekrényébe beépíthető, vagy különálló dobozzal is szállítható Az egység kezelőszervekkel, LCD kijelzővel, belső ellenőrző hangszóróból és mikroprocesszorral vezérelt szintetikus hanggenerátorból áll. A hanganyag tárolása 1 GB terjedelmű SD kártyán történik. Így a rendszer mozgó kopó alkatrész nélkül is alkalmas 128 óra jó minőségű sztereó hanganyag tárolására vagy lejátszására. Az alap SD kártya négy haranghangokból generált harangozást és óraütés hangokat, valamint 15 db harangjáték dallamot tartalmaz. (Igény esetén a rendszerhez több hangállomány is szállítható.) Egy SD kártyára max. 100 db különféle harang, vagy harangjáték dallam tárolható le. Az SD kártyán lévő haranghangok, harangjátékok közvetlenül a digitális harang panel előlapjáról kézzel bekapcsolható. A harangok együtt és külön-külön is megszólaltathatóak. A harangozási hossz bármilyen időtartamú lehet. Kapcsolóóráról pedig az időzített vezérlésük is megoldható.

17 17 Az erősítő kereskedelmi forgalomban beszerezhető bármely típus lehet, mert a hangképző egység kimenete a szokványos 0dB-es színtű hangot állítja elő. A digitális hangképző rendszerbe épített védelem az erősítőt csak a hang előállításakor kapcsolja be. Javasolt erősítő teljesítmény belsőtér esetén min 20W, külsőtér, vagy torony esetén min 200W. Hangsugárzó telepítésekor figyelembe kell venni a kívánt hang terjedési irányát és távolságát. A hangsugárzókat célszerű a kereskedelmi forgalomban lévő típusok közül választani. Teljesítményüknek igazodnia kell az erősítőhöz. 27. ábra 28. ábra 2.23 Professzionális kalapácsos harang- és gongjáték játék modul (Valódi hang) 29. ábra A modul egy profi minőségű kalapácsokat vezérlő rendszer. Felhasználási területe elsősorban harang és gongjátékok lejátszása. A rendszere alkalmas arra is hogy, - interface egység közbeiktatásával - templomi orgonát, elektronikus szintetizátort, szelepekkel működő fúvóshanszert stb. is megszólaltasson. A modul jellemzője: 128 egymástól független hangot tud egy készülék vezérelni. Midi hangszerbillentyűzetről a modul közvetlenül vezérelhető, ezáltal élőben is lehet vele hangokat megszólaltatni, zenélni. A lenyomott billentyük sebességének függvényében a kalapácsok hangereje is változik (dinamikus ütés) A billentyűzetről lejátszott dalok SD kártyára rögzíthetők. Egy SD kártya 100db tetszőleges hosszúságú dalt tud tárolni. Az SD kártya cserével a dalok száma nincs korlátozva. 100 db 18 hangon lejátszható dalt tartalmazó kártya a modul tartozéka A készülék USB Midi átalakító közbeiktatásával PC-vel is összeköthető. Ezáltal a dalok bármilyen kottaszerkesztővel is létrehozhatók, vagy kész filék az internetről is letölthetőek. ( Kb ingyenes mide file könnyen megtalálható az interneten.) A digitális harang és harangjáték modullal szinkronban vezérelhető. Ezáltal lehetővé válik, hogy a zenei darab főszólama a harangokon, míg pl. ének kíséret hangszóróból szólaljon meg. Digitális harang és harangjáték modul (Szintetikus hang) és a Kalapácsos harang- és gongjáték játék modul (Valódi hang) modul mérete, kialakítása, kezelőszerve teljesen megegyezik, csak a kijelzőjén más felíratok jelennek meg. Lehetőség van kapcsolóra és a kalapácsos harang- és gongjáték játék modul összekapcsolására is. A kapcsolóra segítségével állandó, vagy változó időpontokban dalok lejátszhatóak. A kapcsolóórák jellemzőit az alábbi táblázat foglalja össze.

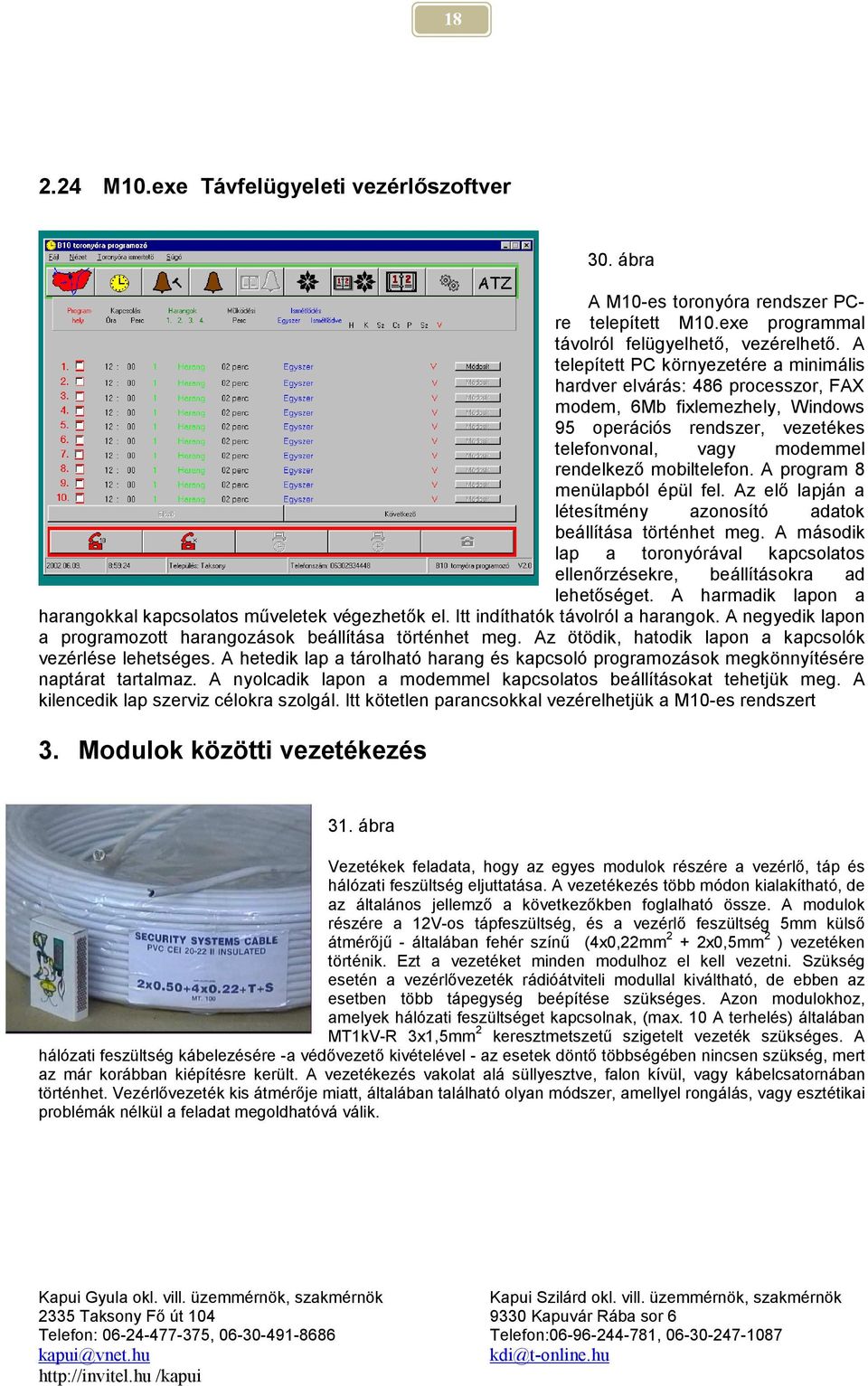

18 M10.exe Távfelügyeleti vezérlőszoftver 30. ábra A M10-es toronyóra rendszer PCre telepített M10.exe programmal távolról felügyelhető, vezérelhető. A telepített PC környezetére a minimális hardver elvárás: 486 processzor, FAX modem, 6Mb fixlemezhely, Windows 95 operációs rendszer, vezetékes telefonvonal, vagy modemmel rendelkező mobiltelefon. A program 8 menülapból épül fel. Az elő lapján a létesítmény azonosító adatok beállítása történhet meg. A második lap a toronyórával kapcsolatos ellenőrzésekre, beállításokra ad lehetőséget. A harmadik lapon a harangokkal kapcsolatos műveletek végezhetők el. Itt indíthatók távolról a harangok. A negyedik lapon a programozott harangozások beállítása történhet meg. Az ötödik, hatodik lapon a kapcsolók vezérlése lehetséges. A hetedik lap a tárolható harang és kapcsoló programozások megkönnyítésére naptárat tartalmaz. A nyolcadik lapon a modemmel kapcsolatos beállításokat tehetjük meg. A kilencedik lap szerviz célokra szolgál. Itt kötetlen parancsokkal vezérelhetjük a M10-es rendszert 3. Modulok közötti vezetékezés 31. ábra Vezetékek feladata, hogy az egyes modulok részére a vezérlő, táp és hálózati feszültség eljuttatása. A vezetékezés több módon kialakítható, de az általános jellemző a következőkben foglalható össze. A modulok részére a 12V-os tápfeszültség, és a vezérlő feszültség 5mm külső átmérőjű - általában fehér színű (4x0,22mm 2 + 2x0,5mm 2 ) vezetéken történik. Ezt a vezetéket minden modulhoz el kell vezetni. Szükség esetén a vezérlővezeték rádióátviteli modullal kiváltható, de ebben az esetben több tápegység beépítése szükséges. Azon modulokhoz, amelyek hálózati feszültséget kapcsolnak, (max. 10 A terhelés) általában MT1kV-R 3x1,5mm 2 keresztmetszetű szigetelt vezeték szükséges. A hálózati feszültség kábelezésére -a védővezető kivételével - az esetek döntő többségében nincsen szükség, mert az már korábban kiépítésre került. A vezetékezés vakolat alá süllyesztve, falon kívül, vagy kábelcsatornában történhet. Vezérlővezeték kis átmérője miatt, általában található olyan módszer, amellyel rongálás, vagy esztétikai problémák nélkül a feladat megoldhatóvá válik.
