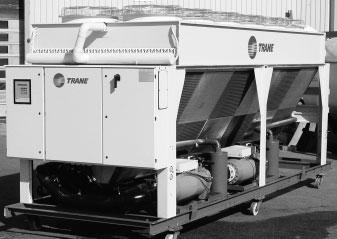

1 Telepítés Üzemeltetés Karbantartás R sorozatú (Series R ) léghűtésű csavarkompresszoros folyadékhűtő RTAD (50 Hz) Standard, Szabadhűtéses és Hővisszanyerő modellek RTAD-SVX01F-HU

2 Általános tudnivalók Előszó Ezek az utasítások megfelelő gyakorlati útmutatást adnak a Trane RTAD hűtőberendezések felhasználóinak a berendezések telepítéséhez, üzembe helyezéséhez, üzemeltetéséhez és rendszeres karbantartásához. Nem tartalmazzák azonban ezen berendezés folyamatos, problémamentes üzemeltetéséhez szükséges teljes leírást. Ehhez, szakszervizzel kötött karbantartási szerződés keretében, gyakorlott szakembert kell igénybe venni. Az üzembe helyezés előtt figyelmesen olvassa el ezt a kézikönyvet. Az egységek gyárilag összeszerelve, nyomáspróbázva, kiszárítva, feltöltve és kipróbálva kerülnek szállításra. Figyelmeztető felhívások A kezelési utasításban a megfelelő helyen, figyelmeztetések és figyelemfelhívások találhatók. Ezek gondos betartására az Ön személyes biztonsága és a berendezés megfelelő működése érdekében van szükség. A gyártó nem vállal felelősséget a szakképesítés nélküli személyek által végrehajtott telepítési és javítási munkákért. FIGYELEM! Egy lehetséges veszélyhelyzetre figyelmeztet, amely bekövetkezése esetén súlyos vagy halálos sérülést okozhat. FIGYELEM! Egy lehetséges veszélyhelyzetre figyelmeztet, amely bekövetkezése esetén könnyű vagy közepes sérülést okozhat. A nem biztonságos gyakorlatokra, illetve az anyagi károkkal járó veszélyhelyzetekre is figyelmeztethet. Biztonságtechnikai ajánlások A sérülést vagy halált okozó balesetek elkerülése érdekében, karbantartás és szervizmunkák során vegye figyelembe az alábbi ajánlásokat: 1. A rendszer szivárgáspróbájához megengedett maximális nyomást (a kis- és a nagynyomású oldalon egyaránt) a Telepítés című fejezet tartalmazza. Mindig használjon nyomásszabályzót. 2. A berendezésen végzett bármilyen szervizelés előtt válassza le a berendezést a hálózati feszültségről. 3. A hűtőrendszeren és az elektromos rendszeren karbantartási munkát kizárólag képzett és gyakorlott szakemberek végezhetnek. Átvétel A termék megérkezésekor, a szállítólevél aláírása előtt, vizsgálja át a berendezést. Átvétel, csak Franciaországban: Látható kár esetén: A címzettnek (vagy a helyi képviselőnek) mindennemű sérülést és hiányosságot fel kell tüntetni a szállítólevélen, melyet olvashatóan aláír és dátumoz, illetve a szállítmányozóval ellenjegyeztet. A címzettnek (vagy a helyi képviselőnek) értesítenie kell a Trane Epinal Operations - Vevőszolgálatát és el kell küldenie a szállítólevél másolatát. A címzettnek (vagy a helyi képviselőnek) ajánlott levelet kell küldenie 3 napon belül a termék legutolsó szállítmányozójának. Megjegyzés: A Franciaországon belüli szállításoknál a rejtett hibákat is szállításkor kell ellenőrizni, és úgy kell kezelni, mint a látható hibákat. American Standard Inc RTAD-SVX01F-HU

3 Általános tudnivalók Átvétel mindenütt, kivéve Franciaországban: Rejtett kár esetén: a címzettnek (vagy a helyi képviselőnek) ajánlott levelet kell küldenie 7 napon belül a termék legutolsó szállítmányozójának, melyben leírja a kárt. A levél másolatát pedig el kell küldeni a Trane Epinal Operations - Vevőszolgálatához. Garancia A garancia a gyártó általános feltételein és kikötésein alapul. A garancia érvényét veszti, amennyiben a gyártó írásos engedélye nélkül a berendezésen javítást vagy módosítást végeznek, annak üzemi határértékeit túllépik, vagy ha a vezérlőrendszeren, illetve az elektromos huzalozáson változtatást hajtanak végre. A helytelen használatból, a karbantartás hiányából, illetve a gyártó utasításainak vagy ajánlásainak be nem tartásából származó károkra a garanciális kötelezettség nem vonatkozik. Ha a felhasználó nem tartja be az ebben a fejezetben foglaltakat, akkor ez a garancia - és egyúttal a gyártó kötelezettségeinek - megszűnését vonja maga után. Hűtőközeg A gyártó által biztosított hűtőközeg megfelel készülékeink valamennyi követelményének. Újrafeldolgozott vagy visszanyert hűtőközeg használata esetén biztosítani kell, hogy az így nyert hűtőközeg minősége egyenértékű legyen az új hűtőközegével. Ezért a visszanyert hűtőközeg bevizsgálását szaklaboratóriummal kell elvégeztetni. Ennek elmulasztása esetén a gyártó garanciális kötelezettsége megszűnhet. Karbantartási szerződés Nyomatékosan javasoljuk a helyi szervizzel való karbantartási szerződés megkötését. Ilyen szerződés esetén a berendezéseinket ismerő szakember végzi el a rendszeres karbantartást. A rendszeres karbantartással biztosítható az esetleges meghibásodás időben történő észlelése és kijavítása, minimálisra csökkentve ez által komoly károsodás, meghibásodás lehetőségét. A rendszeres karbantartás biztosítja berendezéseink maximális üzemelési élettartamát. Végezetül szeretnénk felhívni figyelmét arra, hogy a telepítési és üzemeltetési utasítások be nem tartása a garancia azonnali megszűnését vonhatja maga után. Oktatás Annak érdekében, hogy Ön a legmegfelelőbben használhassa berendezését és a legjobb működési, üzemeltetési feltételeket tudja biztosítani berendezése számára, a gyártó hűtés- és klímatechnikai tanfolyammal áll az Ön rendelkezésére. Ennek célja szélesebb körű ismeretekhez juttatni a kezelő és karbantartó személyzetet a feladatkörébe tartozó berendezéssel kapcsolatban. A tanfolyamok során súlyt fektetünk az egységek üzemelési paramétereivel kapcsolatos ellenőrzésekre, a megelőző karbantartás fontosságára, amelyek segítségével elkerülheti az egység fenntartási költségeit növelő komoly és költséges üzemszüneteket. RTAD-SVX01F-HU 3

4 Tartalomjegyzék Általános tudnivalók 2 A berendezés vizsgálata 7 A külön szállított egységek meglétének ellenőrzése 7 Általános adatok - Standard hűtőberendezés 8 Általános adatok - Szabad hűtésű berendezés 16 Általános adatok - Hővisszanyerő berendezés 18 Az egység méretei 23 Üzembe helyezés - gépészet 24 A telepítéssel kapcsolatos teendők 24 Adattáblák 24 Tárolás 26 A telepítés helyére vonatkozó követelmények 26 Hangszigetelés és zajkibocsátás 26 Neoprén rezgéscsillapítók elhelyezése 26 Zajvédelmi szempontok 26 Alapozás 27 Helyigény 27 Leeresztés 28 A berendezés vízvezetékei 28 A berendezés csövezése 28 Belépő hűtött víz csővezetéke 29 Kilépő hűtött víz csővezetéke 29 Hővisszanyerés vízcsövezése 29 Elpárologtató ürítőcsonk 29 Az elpárologtató áramlásérzékelője 29 Vízkezelés 30 Víznyomásmérők 41 Víznyomáscsökkentő biztonsági szelepek 41 Fagyvédelem 41 4 RTAD-SVX01F-HU

5 Tartalomjegyzék Elektromos telepítés 42 Általános ajánlások 43 A kivitelező által biztosítandó alkatrészek 48 Tápfeszültség kábelezés 48 A vezérlés áramellátása 48 A fűtőberendezés áramellátása 48 A vízszivattyú áramellátása 48 Összekötő vezetékek 49 Hűtöttvíz-áram (szivattyú) reteszelés 49 A hűtött víz szivattyújának vezérlése 49 Vészjelzés- és állapotrelé kimenetek (programozható relék) 52 Kisfeszültségű vezetékezés 54 Külső vészleállítás 54 Külső Auto/Stop 54 Külső hűtőkör reteszelés - 1. kör és 2. kör 54 Jégkészítés opció 55 Külső hűtöttvíz-alapjel (CWS) 55 Külső áramkorlát alapérték (CLS) 56 Kültéri léghőmérséklet érzékelő 56 CSR kommunikációs kártya 57 Kommunikációs összeköttetés csatlakoztatása 57 LonTalk kommunikációs interfész 58 Működési elv 64 A rendszer vázlatos ábrázolása 64 Indítás előtti ellenőrzés 67 Telepítési ellenőrzőlista 67 Átvétel 67 A berendezés elhelyezése és szerelése 67 A berendezés csövezése 67 Elektromos kábelezés 67 Általános tájékoztatás 68 A berendezés feszültségigénye 69 Feszültségingadozás 69 Fázissorrend 69 A vízrendszer vízáram-értékei 70 Víznyomásesés 70 RTAD-SVX01F-HU 5

6 Tartalomjegyzék A berendezés beindítási eljárásai 71 A berendezés napi beindítása 71 Általános tájékoztatás 72 A berendezés idény jellegű üzembe helyezési eljárása 73 A rendszer újraindítása hosszabb leállás után 73 A berendezés leállítási eljárásai 74 Ideiglenes leállítás és újraindítás 74 Tartós leállítási eljárás 74 Karbantartás 75 Általános tájékoztatás 75 Heti karbantartás 75 Havi karbantartás 75 Éves karbantartás 75 Karbantartási eljárások 76 A hűtőközeg-kibocsátás ellenőrzése 76 Hűtőközeg- és olaj-töltet kezelés 77 R134a helyszíni feltöltési eljárás 77 A hűtőközeg töltése 77 Hűtőközeg szakaszolása a nagynyomású oldalra 78 Hűtőközeg szakaszolása a kisnyomású oldalra 78 Hűtőközeg betöltése 79 A hűtőközeg-szűrő kicserélése 79 Kenési rendszer 80 Olajtöltési eljárás 80 Gyári (első) olajfeltöltési eljárás 81 Helyszíni olajfeltöltési eljárás 82 Elpárologtató fűtőszalag ellenőrzése 83 Biztonságtechnikai ajánlások 83 6 RTAD-SVX01F-HU

7 Általános tudnivalók 1. ábra - Az RTHD berendezések jellemző adattáblája A berendezés vizsgálata A berendezés megérkezésekor ellenőrizze, hogy az megfelel-e a megrendelt berendezésnek, és felszereltsége megfelelő-e. Hasonlítsa össze az adattáblán szereplő adatokat a rendelés és a mellékelt dokumentáció adataival. A berendezések jellemző adattáblája az 1. ábrán látható. A külön szállított egységek meglétének ellenőrzése Ellenőrizze le az összes különálló alkatrész és tartozék meglétét a szállítólevéllel összehasonlítva: a víztartályok leeresztő dugóit, az emelési rajzokat, az elektromos kapcsolási ábrákat, valamint a szervizútmutatókat, melyek a szállításhoz a vezérlőszekrény és/vagy az indítószekrény belsejében vannak elhelyezve. RTAD-SVX01F-HU 7

8 Általános tudnivalók Általános jellemzők - SI-egységek 1. táblázat - Standard RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 100/85 100/100 Elpárologtató Párologtató típusa EG120 EG140 EG170 EG200 EG200 EG200 EG250 EG250 Víztérfogat (l) Min. vízáram (l/s) 4,1 6,0 7,3 8,8 8,8 8,8 11,6 11,6 Max. vízáram (l/s) 17,3 20,8 24,8 30,7 30,7 30,7 38,0 38,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (mm) Hőcserélő magasság (mm) Lamellasorok (lamella/láb) Sorok száma 3/3 2/2 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 3/3 3/3 3/3 5/4 5/5 6/5 6/6 Átmérő (mm) Teljes légszállítás (m 3 /s) 23,4 28,5 27,0 27,0 37,0 39,0 44,9 46,8 Névleges fordulatszám (1/perc) Kerületi sebesség (m/s) 36,5 36,5 36,5 36,5 36,5 36,5 36,5 36,5 Motorteljesítmény (kw) 2,05 2,05 2,05 2,05 2,05 2,05 2,05 2,05 Min. indítási/működési körny. hőm. (2) Standard egység ( C) Téli üzemű berendezés ( C) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (kg) 24/24 30/32 35/36 36/37 44/48 44/48 61/59 61/61 Olajtöltet (1) (l) 6/6 7/7 9/9 10/10 10/10 10/10 15/11 15/15 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) táblázat - Nagy hatásfokú RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 Elpárologtató Párologtató típusa EG140 EG170 EG200 EG200 EG250 EG250 Víztérfogat (l) Min. vízáram (l/s) 6,0 7,3 8,8 8,8 11,6 11,6 Max. vízáram (l/s) 20,8 24,8 30,7 30,7 38,0 38,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (mm) Hőcserélő magasság (mm) Lamellasorok (lamella/láb) Sorok száma 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 4/4 4/4 5/5 6/5 6/6 Átmérő (mm) Teljes légszállítás (m 3 /s) 27,0 31,2 35,0 39,0 44,8 46,8 Névleges fordulatszám (1/perc) Kerületi sebesség (m/s) 36,5 36,5 36,5 36,5 36,5 36,5 Motorteljesítmény (kw) 2,05 2,05 2,05 2,05 2,05 2,05 Min. indítási/működési körny. hőm. (2) Standard egység ( C) Téli üzemű berendezés ( C) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (kg) 32/34 35/36 42/45 42/45 59/61 59/61 Olajtöltet (1) (l) 6/6 7/7 10/10 10/10 11/11 11/11 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) Megjegyzések: (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör / 2. kör (2) A minimális beindítási / működési környezeti hőmérséklet érték 2,22 m/s (5 mph) kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C (50F) környezeti hőmérséklet és 7 C-os (44F) kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) A tömegek alumínium bordákkal, megszakító kapcsolóval, szakaszolókkal és nyomásmérőkkel együtt értendőek 8 RTAD-SVX01F-HU

9 Általános tudnivalók 3. táblázat - Standard, alacsony zajszintű RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 100/85 100/100 Párologtató Párologtató típusa EG120 EG140 EG170 EG200 EG200 EG200 EG250 EG250 Víztérfogat (l) Min. vízáram (l/s) 4,1 6,0 7,3 8,8 8,8 8,8 11,6 11,6 Max. vízáram (l/s) 17,3 20,8 24,8 30,7 30,7 30,7 38,0 38,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (mm) Hőcserélő magasság (mm) Lamellasorok (lamella/láb) Sorok száma 3/3 2/2 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 3/3 3/3 3/3 5/4 5/5 6/5 6/6 Átmérő (mm) Teljes légszállítás (m 3 /s) 18,1 22,4 21,0 21,0 28,7 30,1 34,7 36,2 Névleges fordulatszám (1/perc) Kerületi sebesség (m/s) 29,1 29,1 29,1 29,1 29,1 29,1 29,1 29,1 Motorteljesítmény (kw) 1,30 1,30 1,30 1,30 1,30 1,30 1,30 1,30 Min. indítási/működési körny. hőm. (2) Standard egység ( C) Téli üzemű berendezés ( C) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (kg) 24/24 30/32 35/36 36/37 44/48 44/48 61/59 61/61 Olajtöltet (1) (l) 6/6 7/7 9/9 10/10 10/10 10/10 15/11 15/15 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) táblázat - Nagy hatásfokú, alacsony zajszintű RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 Párologtató Párologtató típusa EG140 EG170 EG200 EG200 EG250 EG250 Víztérfogat (l) Min. vízáram (l/s) 6,0 7,3 8,8 8,8 11,6 11,6 Max. vízáram (l/s) 20,8 24,8 30,7 30,7 38,0 38,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (mm) Hőcserélő magasság (mm) Lamellasorok (lamella/láb) Sorok száma 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 4/4 4/4 5/5 6/5 6/6 Átmérő (mm) Teljes légszállítás (m 3 /s) 21,0 24,1 27,2 30,1 34,7 36,1 Névleges fordulatszám (1/perc) Kerületi sebesség (m/s) 27,5 27,5 27,5 27,5 27,5 27,5 Motorteljesítmény (kw) 1,30 1,30 1,30 1,30 1,30 1,30 Min. indítási/működési körny. hőm. (2) Standard egység ( C) Téli üzemű berendezés ( C) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (kg) 32/34 35/36 42/45 42/45 59/61 59/61 Olajtöltet (1) (l) 6/6 7/7 10/10 10/10 11/11 11/11 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) Megjegyzések: (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör / 2. kör (2) A minimális beindítási / működési környezeti hőmérséklet érték 2,22 m/s (5 mph) kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C (50F) környezeti hőmérséklet és 7 C-os (44F) kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) A tömegek alumínium bordákkal, megszakító kapcsolóval, szakaszolókkal és nyomásmérőkkel együtt értendőek RTAD-SVX01F-HU 9

10 Általános tudnivalók 5. táblázat - Standard, alacsony zajszintű, éjszakai zajcsökkentési opcióval rendelkező RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 100/85 100/100 Elpárologtató Párologtató típusa EG120 EG140 EG170 EG200 EG200 EG200 EG250 EG250 Víztérfogat (l) Min. vízáram (l/s) 4,1 6,0 7,3 8,8 8,8 8,8 11,6 11,6 Max. vízáram (l/s) 17,3 20,8 24,8 30,7 30,7 30,7 38,0 38,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (mm) Hőcserélő magasság (mm) Lamellasorok (lamella/láb) Sorok száma 3/3 2/2 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 2/2 3/3 3/3 3/3 4/4 4/4 5/5 5/5 Átmérő (mm) Teljes légszállítás (m 3 /s) 13,4 20,5 19,3 19,3 25,0 25,0 30,7 30,7 Névleges fordulatszám (1/perc) Kerületi sebesség (m/s) 21,9 21,9 21,9 21,9 21,9 21,9 21,9 21,9 Motorteljesítmény (kw) 1,05 1,05 1,05 1,05 1,05 1,05 1,05 1,05 Min. indítási/működési körny. hőm. (2) Standard egység ( C) Téli üzemű berendezés ( C) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (kg) 24/24 30/32 35/36 36/37 44/48 44/48 61/59 61/61 Olajtöltet (1) (l) 6/6 7/7 9/9 10/10 10/10 10/10 15/11 15/15 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) táblázat - Nagy hatásfokú, alacsony zajszintű, éjszakai zajcsökkentési opcióval rendelkező RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 Elpárologtató Párologtató típusa EG140 EG170 EG200 EG200 EG250 EG250 Víztérfogat (l) Min. vízáram (l/s) 6,0 7,3 8,8 8,8 11,6 11,6 Max. vízáram (l/s) 20,8 24,8 30,7 30,7 38,0 38,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (mm) Hőcserélő magasság (mm) Lamellasorok (lamella/láb) Sorok száma 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 3/3 4/4 4/4 5/5 5/5 Átmérő (mm) Teljes légszállítás (m 3 /s) 19,2 19,2 24,9 25,0 30,6 30,6 Névleges fordulatszám (1/perc) Kerületi sebesség (m/s) 21,9 21,9 21,9 21,9 21,9 21,9 Motorteljesítmény (kw) 1,05 1,05 1,05 1,05 1,05 1,05 Min. indítási/működési körny. hőm. (2) Standard egység ( C) Téli üzemű berendezés ( C) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (kg) 32/34 35/36 42/45 42/45 59/61 59/61 Olajtöltet (1) (l) 6/6 7/7 10/10 10/10 11/11 11/11 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) Megjegyzések: (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör / 2. kör (2) A minimális beindítási / működési környezeti hőmérséklet érték 2,22 m/s (5 mph) kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C (50F) környezeti hőmérséklet és 7 C-os (44F) kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) A tömegek alumínium bordákkal, megszakító kapcsolóval, szakaszolókkal és nyomásmérőkkel együtt értendőek 10 RTAD-SVX01F-HU

11 Általános tudnivalók 7. táblázat - Standard, nagy külső statikus nyomású RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 100/85 100/100 Elpárologtató Párologtató típusa EG120 EG140 EG170 EG200 EG200 EG200 EG250 EG250 Víztérfogat (l) Min. vízáram (l/s) 4,1 6,0 7,3 8,8 8,8 8,8 11,6 11,6 Max. vízáram (l/s) 17,3 20,8 24,8 30,7 30,7 30,7 38,0 38,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (mm) Hőcserélő magasság (mm) Lamellasorok (lamella/láb) Sorok száma 3/3 2/2 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 3/3 3/3 3/3 5/4 5/5 6/5 6/6 Átmérő (mm) Teljes légszállítás (m 3 /s) 23,7 29,5 27,6 27,6 37,6 39,5 45,5 47,4 Névleges fordulatszám (1/perc) Kerületi sebesség (m/s) 37,3 37,3 37,3 37,3 37,3 37,3 37,3 37,3 Motorteljesítmény (kw) 2,21 2,21 2,21 2,21 2,21 2,21 2,21 2,21 Min. indítási/működési körny. hőm. (2) Standard egység ( C) Téli üzemű berendezés ( C) Általános egység Hűtőközeg R134a R134a R134a R134a R134a R134a R134a R134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (kg) 24/24 30/32 35/36 36/37 44/48 44/48 61/59 61/61 Olajtöltet (1) (l) 6/6 7/7 9/9 10/10 10/10 10/10 15/11 15/15 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) táblázat - Nagy hatásfokú, nagy külső statikus nyomású RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 Elpárologtató Párologtató típusa EG140 EG170 EG200 EG200 EG250 EG250 Víztérfogat (l) Min. vízáram (l/s) 6,0 7,3 8,8 8,8 11,6 11,6 Max. vízáram (l/s) 20,8 24,8 30,7 30,7 38,0 38,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (mm) Hőcserélő magasság (mm) Lamellasorok (lamella/láb) Sorok száma 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 4/4 4/4 5/5 6/5 6/6 Átmérő (mm) Teljes légszállítás (m 3 /s) 27,6 31,5 35,6 39,4 45,4 47,3 Névleges fordulatszám (1/perc) Kerületi sebesség (m/s) 37,3 37,3 37,3 37,3 37,3 37,3 Motorteljesítmény (kw) 2,21 2,21 2,21 2,21 2,21 2,21 Min. indítási/működési körny. hőm. (2) Standard egység ( C) Téli üzemű berendezés ( C) Általános egység Hűtőközeg R134a R134a R134a R134a R134a R134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (kg) 32/34 35/36 42/45 42/45 59/61 59/61 Olajtöltet (1) (l) 6/6 7/7 10/10 10/10 11/11 11/11 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) Megjegyzések: (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör / 2. kör (2) A minimális beindítási / működési környezeti hőmérséklet érték 2,22 m/s (5 mph) kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C (50F) környezeti hőmérséklet és 7 C-os (44F) kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) A tömegek alumínium bordákkal, megszakító kapcsolóval, szakaszolókkal és nyomásmérőkkel együtt értendőek RTAD-SVX01F-HU 11

12 Általános tudnivalók Angolszász mértékegységek 9. táblázat - Standard RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 100/85 100/100 Elpárologtató Párologtató típusa EG120 EG140 EG170 EG200 EG200 EG200 EG250 EG250 Víztérfogat (gallon) 28,0 71,3 58,7 53,9 53,9 53,9 109,6 109,6 Min. vízáram (GPM) 65,2 95,1 115,0 139,2 139,2 139,2 184,0 184,0 Max. vízáram (GPM) 274,6 329,9 393,1 486,4 486,4 486,4 603,0 603,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (hüvelyk) Hőcserélő magasság (hüvelyk) Lamellasorok (lamella/láb) Sorok száma 3/3 2/2 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 3/3 3/3 3/3 5/4 5/5 6/5 6/6 Átmérő (hüvelyk) Teljes légszállítás (CFM) Névleges fordulatszám (1/perc) Kerületi sebesség (láb/s) 119,8 119,8 119,8 119,8 119,8 119,8 119,8 119,8 Motorteljesítmény (kw) 2,05 2,05 2,05 2,05 2,05 2,05 2,05 2,05 Min. indítási/működési körny. hőm. (2) Standard egység ( F) Téli üzemű berendezés ( F) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (font) 52,9/52,9 66,1/70,5 77,2/79,4 79,4/81,6 97/105,8 97/105,8 134,5/130,1 134,5/134,5 Olajtöltet (1) (gallon) 1,59/1,59 1,85/1,85 2,38/2,38 2,64/2,64 2,64/2,64 2,64/2,64 3,96/2,91 3,96/3,96 Üzemi tömeg (4) (font) Szállítási tömeg (4) (font) táblázat - Nagy hatásfokú RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 Elpárologtató Párologtató típusa EG140 EG170 EG200 EG200 EG250 EG250 Víztérfogat (gallon) 71,3 58,7 53,9 53,9 109,6 109,6 Min. vízáram (GPM) 95,1 115,0 139,2 139,2 184,0 184,0 Max. vízáram (GPM) 329,9 393,1 486,4 486,4 603,0 603,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (hüvelyk) Hőcserélő magasság (hüvelyk) Lamellasorok (lamella/láb) Sorok száma 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 4/4 4/4 5/5 6/5 6/6 Átmérő (hüvelyk) Teljes légszállítás (CFM) Névleges fordulatszám (1/perc) Kerületi sebesség (láb/s) 119,8 119,8 119,8 119,8 119,8 119,8 Motorteljesítmény (kw) 2,05 2,05 2,05 2,05 2,05 2,05 Min. indítási/működési körny. hőm. (2) Standard egység ( F) Téli üzemű berendezés ( F) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (font) 70,5/75,0 77,2/79,4 92,6/99,2 92,6/99,2 130,1/134,5 130,1/134,5 Olajtöltet (1) (gallon) 1,59/1,59 1,85/1,85 2,64/2,64 2,64/2,64 2,91/2,91 2,91/2,91 Üzemi tömeg (4) (font) Szállítási tömeg (4) (font) Megjegyzések: (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör / 2. kör (2) A minimális beindítási / működési környezeti hőmérséklet érték 2,22 m/s (5 mph) kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C (50F) környezeti hőmérséklet és 7 C-os (44F) kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) A tömegek alumínium bordákkal, megszakító kapcsolóval, szakaszolókkal és nyomásmérőkkel együtt értendőek 12 RTAD-SVX01F-HU

13 Általános tudnivalók 11. táblázat - Standard, alacsony zajszintű RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 100/85 100/100 Párologtató Párologtató típusa EG120 EG140 EG170 EG200 EG200 EG200 EG250 EG250 Víztérfogat (gallon) 28,0 71,3 58,7 53,9 53,9 53,9 109,6 109,6 Min. vízáram (GPM) 65,2 95,1 115,0 139,2 139,2 139,2 184,0 184,0 Max. vízáram (GPM) 274,6 329,9 393,1 486,4 486,4 486,4 603,0 603,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (hüvelyk) Hőcserélő magasság (hüvelyk) Lamellasorok (lamella/láb) Sorok száma 3/3 2/2 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 3/3 3/3 3/3 5/4 5/5 6/5 6/6 Átmérő (hüvelyk) Teljes légszállítás (CFM) Névleges fordulatszám (1/perc) Kerületi sebesség (láb/s) 95,6 95,6 95,6 95,6 95,6 95,6 95,6 95,6 Motorteljesítmény (kw) 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3 Min. indítási/működési körny. hőm. (2) Standard egység ( F) Téli üzemű berendezés ( F) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (font) 52,9/52,9 66,1/70,5 77,2/79,4 79,4/81,6 97/105,8 97/105,8 134,5/130,1 134,5/134,5 Olajtöltet (1) (gallon) 1,59/1,59 1,85/1,85 2,38/2,38 2,64/2,64 2,64/2,64 2,64/2,64 3,96/2,91 3,96/3,96 Üzemi tömeg (4) (font) Szállítási tömeg (4) (font) táblázat - Nagy hatásfokú, alacsony zajszintű RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 Párologtató Párologtató típusa EG140 EG170 EG200 EG200 EG250 EG250 Víztérfogat (gallon) 71,3 58,7 53,9 53,9 109,6 109,6 Min. vízáram (GPM) 95,1 115,0 139,2 139,2 184,0 184,0 Max. vízáram (GPM) 329,9 393,1 486,4 486,4 603,0 603,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (hüvelyk) Hőcserélő magasság (hüvelyk) Lamellasorok (lamella/láb) Sorok száma 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 4/4 4/4 5/5 6/5 6/6 Átmérő (hüvelyk) Teljes légszállítás (CFM) Névleges fordulatszám (1/perc) Kerületi sebesség (láb/s) 90,3 90,3 90,3 90,3 90,3 90,3 Motorteljesítmény (kw) 1,3 1,3 1,3 1,3 1,3 1,3 Min. indítási/működési körny. hőm. (2) Standard egység ( F) Téli üzemű berendezés ( F) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (font) 70,5/75,0 77,2/79,4 92,6/99,2 92,6/99,2 130,1/134,5 130,1/134,5 Olajtöltet (1) (gallon) 1,59/1,59 1,85/1,85 2,64/2,64 2,64/2,64 2,91/2,91 2,91/2,91 Üzemi tömeg (4) (font) Szállítási tömeg (4) (font) Megjegyzések: (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör / 2. kör (2) A minimális beindítási / működési környezeti hőmérséklet érték 2,22 m/s (5 mph) kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C (50F) környezeti hőmérséklet és 7 C-os (44F) kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) A tömegek alumínium bordákkal, megszakító kapcsolóval, szakaszolókkal és nyomásmérőkkel együtt értendőek RTAD-SVX01F-HU 13

14 Általános tudnivalók 13. táblázat - Standard, alacsony zajszintű, éjszakai zajcsökkentési opcióval rendelkező RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 100/85 100/100 Elpárologtató Párologtató típusa EG120 EG140 EG170 EG200 EG200 EG200 EG250 EG250 Víztérfogat (gallon) 28,0 71,3 58,7 53,9 53,9 53,9 109,6 109,6 Min. vízáram (GPM) 65,2 95,1 115,0 139,2 139,2 139,2 184,0 184,0 Max. vízáram (GPM) 274,6 329,9 393,1 486,4 486,4 486,4 603,0 603,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (hüvelyk) Hőcserélő magasság (hüvelyk) Lamellasorok (lamella/láb) Sorok száma Kondenzátor ventilátorok Darabszám (1) 2/2 3/3 3/3 3/3 4/4 4/4 5/5 5/5 Átmérő (hüvelyk) Teljes légszállítás (CFM) Névleges fordulatszám (1/perc) Kerületi sebesség (láb/s) 72,0 72,0 72,0 72,0 72,0 72,0 72,0 72,0 Motorteljesítmény (kw) 1,05 1,05 1,05 1,05 1,05 1,05 1,05 1,05 Min. indítási/működési körny. hőm. (2) Standard egység ( F) Téli üzemű berendezés ( F) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (font) 52,9/52,9 66,1/70,5 77,2/79,4 79,4/81,6 97/105,8 97/105,8 134,5/130,1 134,5/134,5 Olajtöltet (1) (gallon) 1,59/1,59 1,85/1,85 2,38/2,38 2,64/2,64 2,64/2,64 2,64/2,64 3,96/2,91 3,96/3,96 Üzemi tömeg (4) (font) Szállítási tömeg (4) (font) táblázat - Nagy hatásfokú, alacsony zajszintű, éjszakai zajcsökkentési opcióval rendelkező RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 Elpárologtató Párologtató típusa EG140 EG170 EG200 EG200 EG250 EG250 Víztérfogat (gallon) 71,3 58,7 53,9 53,9 109,6 109,6 Min. vízáram (GPM) 95,1 115,0 139,2 139,2 184,0 184,0 Max. vízáram (GPM) 329,9 393,1 486,4 486,4 603,0 603,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (hüvelyk) Hőcserélő magasság (hüvelyk) Lamellasorok (lamella/láb) Sorok száma Kondenzátor ventilátorok Darabszám (1) 3/3 3/3 4/4 4/4 5/5 5/5 Átmérő (hüvelyk) Teljes légszállítás (CFM) Névleges fordulatszám (1/perc) Kerületi sebesség (láb/s) 72,0 72,0 72,0 72,0 72,0 72,0 Motorteljesítmény (kw) 1,05 1,05 1,05 1,05 1,05 1,05 Min. indítási/működési körny. hőm. (2) Standard egység ( F) Téli üzemű berendezés ( F) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (font) 70,5/75,0 77,2/79,4 92,6/99,2 92,6/99,2 130,1/134,5 130,1/134,5 Olajtöltet (1) (gallon) 1,59/1,59 1,85/1,85 2,64/2,64 2,64/2,64 2,91/2,91 2,91/2,91 Üzemi tömeg (4) (font) Szállítási tömeg (4) (font) Megjegyzések: (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör / 2. kör (2) A minimális beindítási / működési környezeti hőmérséklet érték 2,22 m/s (5 mph) kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C (50F) környezeti hőmérséklet és 7 C-os (44F) kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) A tömegek alumínium bordákkal, megszakító kapcsolóval, szakaszolókkal és nyomásmérőkkel együtt értendőek 14 RTAD-SVX01F-HU

15 Általános tudnivalók 15. táblázat - Standard, nagy külső statikus nyomású RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 100/85 100/100 Elpárologtató Párologtató típusa EG120 EG140 EG170 EG200 EG200 EG200 EG250 EG250 Víztérfogat (gallon) 28,0 71,3 58,7 53,9 53,9 53,9 109,6 109,6 Min. vízáram (GPM) 65,2 95,1 115,0 139,2 139,2 139,2 184,0 184,0 Max. vízáram (GPM) 274,6 329,9 393,1 486,4 486,4 486,4 603,0 603,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (hüvelyk) Hőcserélő magasság (hüvelyk) Lamellasorok (lamella/láb) Sorok száma Kondenzátor ventilátorok Darabszám (1) 3/3 3/3 3/3 3/3 5/4 5/5 6/5 6/6 Átmérő (hüvelyk) Teljes légszállítás (CFM) Névleges fordulatszám (1/perc) Kerületi sebesség (láb/s) 122,4 122,4 122,4 122,4 122,4 122,4 122,4 122,4 Motorteljesítmény (kw) 2,21 2,21 2,21 2,21 2,21 2,21 2,21 2,21 Min. indítási/működési körny. hőm. (2) Standard egység ( F) Téli üzemű berendezés ( F) Általános egység Hűtőközeg R134a R134a R134a R134a R134a R134a R134a R134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (font) 52,9/52,9 66,1/70,5 77,2/79,4 79,4/81,6 97/105,8 97/105,8 134,5/130,1 134,5/134,5 Olajtöltet (1) (gallon) 1,59/1,59 1,85/1,85 2,38/2,38 2,64/2,64 2,64/2,64 2,64/2,64 3,96/2,91 3,96/3,96 Üzemi tömeg (4) (font) Szállítási tömeg (4) (font) táblázat - Nagy hatásfokú, nagy külső statikus nyomású RTAD berendezések általános adatai Méret Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 Párologtató Párologtató típusa EG140 EG170 EG200 EG200 EG250 EG250 Víztérfogat (gallon) 71,3 58,7 53,9 53,9 109,6 109,6 Min. vízáram (GPM) 95,1 115,0 139,2 139,2 184,0 184,0 Max. vízáram (GPM) 329,9 393,1 486,4 486,4 603,0 603,0 Kondenzátor Hőcserélők száma Hőcserélő hossz (hüvelyk) Hőcserélő magasság (hüvelyk) Lamellasorok (lamella/láb) Sorok száma Kondenzátor ventilátorok Darabszám (1) 3/3 4/4 4/4 5/5 6/5 6/6 Átmérő (hüvelyk) Teljes légszállítás (CFM) Névleges fordulatszám (1/perc) Kerületi sebesség (láb/s) 122,4 122,4 122,4 122,4 122,4 122,4 Motorteljesítmény (kw) 2,21 2,21 2,21 2,21 2,21 2,21 Min. indítási/működési körny. hőm. (2) Standard egység ( F) Téli üzemű berendezés ( F) Általános egység Hűtőközeg R134a R134a R134a R134a R134a R134a Független hűtőkörök száma % Min. terhelés (3) Hűtőközeg-töltet (1) (font) 70,5/75,0 77,2/79,4 92,6/99,2 92,6/99,2 130,1/134,5 130,1/134,5 Olajtöltet (1) (gallon) 1,59/1,59 1,85/1,85 2,64/2,64 2,64/2,64 2,91/2,91 2,91/2,91 Üzemi tömeg (4) (font) Szállítási tömeg (4) (font) Megjegyzések: (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör / 2. kör (2) A minimális beindítási / működési környezeti hőmérséklet érték 2,22 m/s (5 mph) kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C (50F) környezeti hőmérséklet és 7 C-os (44F) kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) A tömegek alumínium bordákkal, megszakító kapcsolóval, szakaszolókkal és nyomásmérőkkel együtt értendőek RTAD-SVX01F-HU 15

16 Általános tudnivalók Megjegyzés: minden szabad hűtésű berendezést fagyvédelemmel kell ellátni: 30% etilén-glikol a hűtőkörben, amely a legmegfelelőbb százalékarány, ha a berendezést fagy ellen kívánja megvédeni. Védettség 30% etilén-glikol esetén: - törés nélküli fagypont = -13 C; - töréses fagypont = -50 C. 17. táblázat - Standard RTAD FC berendezések általános adatai A berendezés mérete Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 100/85 100/100 Elpárologtató Párologtató típusa EG120 EG140 EG170 EG200 EG200 EG200 EG250 EG250 Víztérfogat (l) Min. vízáram (l/s) 4,1 6 7,3 8,8 8,8 8,8 11,6 11,6 Max. vízáram (l/s) 17,3 20,8 24,8 30,7 30,7 30, Szabad hűtés Csövek száma Lamellasorok (lamella/láb) Sorok száma Víztárolás (l) (elpárologtató+szabadhűtés) Kondenzátor Csövek száma Lamellasorok (lamella/láb) Sorok száma 3/3 2/2 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 3/3 3/3 4/4 5/4 5/5 6/5 6/6 Átmérő (mm) Teljes légszállítás (m 3 /s) 17,9/13,0 21,6/15,7 20,4/14,7 23,5/17,2 28,4/20,6 29/21,2 34,2/24,8 34,7/25,4 Névleges sebesség (ford./perc) 935/ / / / / / / /740 Motorteljesítmény (kw) 1,7/0,85 1,7/0,85 1,7/0,85 1,7/0,85 1,7/0,85 1,7/0,85 1,7/0,85 1,7/0,85 Min. indítási/ ( C) üzemi körny. hőm. (2) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Tömeg. Teljesítmények & méretek Hűtőközeg-töltet (1) (kg) 24/24 30/32 35/36 36/37 44/48 44/48 61/59 61/61 Olajtöltet (1) (l) 6/6 7/7 9/9 10/10 10/10 10/10 15/11 15/15 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) Hosszúság (mm) Szélesség (mm) Magasság (mm) Vízcsatlakozás átmérő (mm) 139,7 139,7 139,7 139,7 139,7 139,7 168,3 168,3 Vízcsatlakozás típusa Victaulic csőcsatlakozás (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör/ 2. kör (2) A minimális indítási / üzemi környezeti hőmérsékleti érték 2,22 m/s kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C környezeti hőmérséklet és 7 C-os kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) A tömegek alumínium bordákkal, megszakító kapcsolóval, szakaszolókkal és nyomásmérőkkel együtt értendőek 16 RTAD-SVX01F-HU

17 Általános tudnivalók 18. táblázat - Nagy hatásfokú RTAD FC berendezések általános adatai A berendezés mérete Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 Párologtató Párologtató típusa EG 140 EG 170 EG 200 EG 200 EG 250 EG 250 Víztérfogat (l) Min. vízáram (l/s) 6 7,3 8,8 8,8 11,6 11,6 Max. vízáram (l/s) 20,8 24,8 30,7 30, Szabad hűtés Csövek száma Lamellasorok (lamella/láb) Sorok száma Víztérfogat (l) (Elpárologtató+Szabadhűtés) Kondenzátor Csövek száma Lamellasorok (lamella/láb) Sorok száma 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 4/4 4/4 5/5 6/5 6/6 Átmérő (mm) Teljes légszállítás (m 3 /s) 20,8/15,1 23,5/17,2 26/18,9 28,9/21,2 34,1/24,8 34,7/25,4 Névleges sebesség (ford./perc) 935/ / / / / /740 Motorteljesítmény (kw) 1,7/0,85 1,7/0,85 1,7/0,85 1,7/0,85 1,7/0,85 1,7/0,85 Min. indítási/ ( C) üzemi körny. hőm. (2) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Tömeg. Teljesítmények & méretek Hűtőközeg-töltet (1) (kg) 32/34 35/36 42/45 42/45 59/61 59/61 Olajtöltet (1) (l) 6/6 7/7 10/10 10/10 11/11 11/11 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) Hosszúság (mm) Szélesség (mm) Magasság (mm) Vízcsatlakozás átmérő (mm) 139,7 139,7 139,7 139,7 168,3 168,3 Vízcsatlakozás típusa Victaulic csőcsatlakozás (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör/ 2. kör (2) A minimális indítási / üzemi környezeti hőmérsékleti érték 2,22 m/s kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C környezeti hőmérséklet és 7 C-os kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) A tömegek alumínium bordákkal, megszakító kapcsolóval, szakaszolókkal és nyomásmérőkkel együtt értendőek RTAD-SVX01F-HU 17

18 Általános tudnivalók 19. táblázat - Standard, hővisszanyerő RTAD berendezések általános adatai A berendezés mérete Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 100/85 100/100 Elpárologtató Párologtató típusa EG120 EG140 EG170 EG200 EG200 EG200 EG250 EG250 Víztérfogat (l) Min. vízáram (l/s) 4,1 6 7,3 8,8 8,8 8,8 11,6 11,6 Max. vízáram (l/s) 17,3 20,8 24,8 30,7 30,7 30,7 38,0 38,0 Vízcsatlakozás típusa Victaulic csőcsatlakozás Vízcsatlakozás (col-mm) 5"1/2 külső 6" - 168,3 6" - 168,3 6" - 168,3 6" - 168,3 6" - 168,3 6" - 168,3 6" - 168,3 átmérő átmérő- 139,7 Hővisszanyerő hőcserélő Típus Keményforrasztott lemezes Vízcsatlakozás típusa Victaulic csőcsatlakozás PHR Csatlakozás átmérője (col-mm) 2" - 60,3 2" - 60,3 2" - 60,3 2" - 60,3 2" - 60,3 2" - 60,3 2" - 60,3 2" - 60,3 Víztárolási kapacitás (l) THR Csatlakozás (col-mm) - 2" - 60,3 2" - 60,3 2" - 60,3 3" külső 3" külső 3" külső 3" külső átmérője Víztárolási kapacitás (l) átmérő - 76,1 16 átmérő - 76,1 16 átmérő - 76,1 19 átmérő - 76,1 19 Kondenzátor Csövek száma Lamellasorok (lamella/láb) Sorok száma 3/3 2/2 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 3/3 3/3 3/3 5/4 5/5 6/5 6/6 Átmérő (mm) Teljes légszállítás (m 3 /s) 23,4 28,5 27,0 27,0 37,0 39,0 44,9 46,8 Névleges sebesség (ford./perc) Motorteljesítmény (kw) 1,72 1,72 1,72 1,72 1,72 1,72 1,72 1,72 Min. indítási/működési körny. hőm. (2) PHR ( C) THR ( C) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Tömeg. Teljesítmények & méretek PHR Hűtőközeg-töltet (1) (kg) 26/26 33/35 38/39 39/40 47/51 47/51 65/63 65/65 Olajtöltet (1) (l) 6/6 7/7 9/9 10/10 10/10 10/10 15/11 15/15 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) THR Hűtőközeg-töltet (1) (kg) - 55/52 67/64 68/64 86/84 86/84 100/95 100/98 Olajtöltet (1) (l) - 5/4 8/7 8/7 8/7 8/7 13/7 13/12 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) Méretek Hosszúság (mm) Szélesség (mm) Magasság (mm) (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör/ 2. kör (2) A minimális beindítási / működési környezeti hőmérsékleti érték 2,22 m/s kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C környezeti hőmérséklet és 7 C-os kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) Alumínium lamellákkal 18 RTAD-SVX01F-HU

19 Általános tudnivalók 20. táblázat - Nagy hatásfokú, hővisszanyerő RTAD berendezések általános adatai A berendezés mérete Kompresszorok száma Névleges méret (1) (tonna) 40/40 50/50 60/60 70/70 85/70 85/85 Elpárologtató Párologtató típusa EG140 EG170 EG200 EG200 EG250 EG250 Víztérfogat (l) Min. vízáram (l/s) 6 7,3 8,8 8,8 11,6 11,6 Max. vízáram l/s) 20,8 24,8 30,7 30,7 38,0 38,0 Vízcsatlakozás típusa Victaulic csőcsatlakozás Vízcsatlakozás átmérő (col-mm) 6" - 168,3 6" - 168,3 6" - 168,3 6" - 168,3 6" - 168,3 6" - 168,3 Hővisszanyerő hőcserélő Típus Keményforrasztott lemezes Vízcsatlakozás típusa Victaulic csőcsatlakozás PHR Csatlakozás átmérője (col-mm) 2" - 60,3 2" - 60,3 2" - 60,3 2" - 60,3 2" - 60,3 2" - 60,3 Víztárolási kapacitás (l) THR Csatlakozás (col-mm) 2" - 60,3 2" - 60,3 2" - 60,3 2" - 60,3 3" külső átmérő 3" külső átmérő átmérője - 76,1-76,1 Víztárolási kapacitás (l) Kondenzátor Csövek száma Lamellasorok (lamella/láb) Sorok száma 3/3 3/3 3/3 3/3 3/3 3/3 Kondenzátor ventilátorok Darabszám (1) 3/3 4/4 4/4 5/5 6/5 6/6 Átmérő (mm) Teljes légszállítás (m 3 /s) 27,0 31,2 35,0 39,0 44,9 46,8 Névleges sebesség (ford./perc) Motorteljesítmény (kw) 1,72 1,72 1,72 1,72 1,72 1,72 Min. indítási/működési körny. hőm. (2) PHR ( C) THR ( C) Általános egység Hűtőközeg HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a HFC 134a Független hűtőkörök száma % Min. terhelés (3) Tömeg. Teljesítmények & méretek PHR Hűtőközeg-töltet (1) (kg) 35/37 38/39 45/48 45/48 63/65 63/65 Olajtöltet (1) (l) 6/6 7/7 10/10 10/10 11/11 11/11 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) THR Hűtőközeg-töltet (1) (kg) 63/60 65/62 86/84 86/84 97/95 97/95 Olajtöltet (1) (l) 5/4 5/4 8/7 8/7 8/7 8/7 Üzemi tömeg (4) (kg) Szállítási tömeg (4) (kg) Méretek Hosszúság (mm) Szélesség (mm) Magasság (mm) (1) A két hűtőkörre vonatkozó adatok a következő formában: 1. kör/ 2. kör (2) A minimális beindítási / működési környezeti hőmérsékleti érték 2,22 m/s kondenzátoron keresztüli szélsebességen alapul. (3) A százalékos minimális terhelés 10 C környezeti hőmérséklet és 7 C-os kilépő hűtöttvíz-hőmérséklet mellett a teljes gépre vonatkozik. Nem az egyedi hűtőkörökre. (4) Alumínium lamellákkal RTAD-SVX01F-HU 19
