1 Befogás a helyes ponton. GARANT ZeroClamp A sokoldalú nullponti befogórendszer megoldja az Ön legösszetettebb kihívásait is.

2 GARANT ZeroClamp Egy alap maximális rugalmasság Nullponti befogórendszer változatos felhasználási lehetőségekhez GARANT Xpent 5 tengelyes gépsatu GARANT 80 és 120 több munkadarabos befogósín Pneumatikus központosító satu Witte Vákuumos befogástechnika GARANT rugalmas befogó GARANT ZeroClamp konzol tárcsával ALLMATIC satuk GARANT HiPo NC nagy szorítóerejű gépsatu Ez a reklámfüzet, a grafikus kialakítása és az alkalmazott cikkszám rendszer szerzői jogvédelem alatt áll. Az utánnyomás és mindennemű sokszorosítás akár kivonatosan is csak a Hoffmann GmbH Qualitätswerkzeuge vállalat, D München, írásos hozzájárulásával engedélyezett. Zárójeles árak ( ) = Szállítás a gyártótól. Nettó árak, érvényes ig. Az árak euróban értendők szavatosság nélkül. Tévedések és változtatás joga fenntartva. 2

3 Biztosítsa a versenyképességét A holnap komplex feladataihoz is precíz és megbízható befogás GARANT ZeroClamp alaplap GARANT ZeroClamp konzol Az egyre komplexebb gyártás és az egyre változatosabb alkatrészek új kihívások elé állítják a gyártási folyamatokat. A Garant ZeroClamp rendszert egyszerű felépítés, nagy rugalmasság és határtalan felhasználási lehetőségek jellemzik. A hőtágulásnak mindig a középső tengely felé történő kompenzációjával csupán egyetlen csapszeg típussal dolgozhat. Ez maximális szabadságot biztosít az alkatrész befogási helyének kialakításában, de leegyszerűsíti a teljes gyártás során történő használatot. A bevezetés után tíz évvel a Garant ZeroClamp meghonosodott a piacon. Már több mint befogótárcsa van használatban elégedett ügyfeleinknél, melyekkel készpénzt takarítanak meg. A Garant ZeroClamp-pel Ön rendelkezik a gyártáshoz szükséges tökéletes felszereléssel. A Hoffmann Group a minőségi szerszámok európai vezető rendszerpartnereként biztonságot, stabilitást, és helyszíni tanácsadást és szolgáltatásokat kínál. Tartalom Zseniálisan egyszerű Precíz modularitás GARANT mágnesasztal Termoszimmetria A döntő előny Felhasználás Befogási példák Elégedett ügyfelek: A GARANT ZeroClamp a gyakorlatban GARANT központosító satu Automatizálás Innovatív GARANT ZeroClamp termékek Hoffmann Group bemutatóterem Oltrogge

4 GARANT ZeroClamp Sikerének kulcsa: Hatékony és precíz befogás, SOKOLDALÚ ALKALMAZHATÓSÁG az innovatív garant nullponti befogórendszernek köszönhetően Időmegtakarítás Akár 90% időmegtakarítás a rövid átszerelési-, csere-, és mellékidők következtében. Költségmegtakarítás Termelékenység növekedés Akár 70 %-kal termelékenyebb gyártási folyamat.... vagy tegyen még egy lépést és kezdje el az automatizálást. Folyamatbiztos gyártás Jelentősen növekszik az orsó működési ideje Akár személyzet nélküli gyártás További információk a oldalon 4

5 Határok nélküli felhasználás Akár marás, esztergálás, szikraforgácsolás, mérés, csiszolás vagy szerszámbemérés a legmodernebb befogástechnika minden helyzetben Hiánytalan rendszer, szikraforgácsoló gépekhez alkalmas. Egy befogórendszer esztergáló megmunkáláshoz is. A mérőkészülékek jobban kihasználhatóak a gépi főidők növelésével. Automatizálás A gép precíz ellátása. Esztergálás A termelékenységi előnyök esztergáló megmunkálásnál is kihasználhatóak. A centrifugális erővel szembeni további védelem (alakzárás) biztonságot nyújt az esztergálásnál. Tökéletesen alkalmas mérőkészülékhez Ellenőrzés a végső megmunkálás előtt. Minden részegység 100 %-ban ellenőrizhető. A < 2,5 µm ismétlési pontosság biztonságot nyújt. Szikraforgácsolás GARANT ZeroClamp Megbízható működés szikraforgácsolásnál is. Marás Nagy tartóerők és folyamatbiztonság nagy igénybevétel esetén is. Csiszolás Legjobb párhuzamosság és pontosság mágneses befogástechnikával kombinálva. 5

6 GARANT ZeroClamp Mire jó a nullponti befogás? Válassza Ön is korszerű befogástechnikát Így néz ki Önnél a termelés és még hagyományos befogást alkalmaz? Körülményes alkatrész befogás. A letapintás kötelezően szükséges. A satu felszerelése és a tapintás szükséges. Mechanikus leszorító elemek áttekinthetetlen gyűjteménye. Az alkatrész hosszú, bonyolult befogása és beigazítása. 6

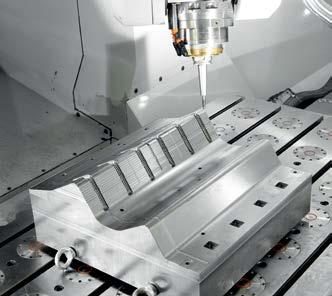

7 Innováció Egyszerűsítse le a folyamatot a GARANT ZeroClamp-pel. Gyors és egyszerű rögzítés a GARANT ZeroClamp nullponti befogórendszerrel, pl. NC satuk rögzítése befogócsapokkal az alaplapra, vagy a képen látható módon a munkadarab befogása konzollal és befogótárcsával. Gyors, egyszerű, könnyen hozzáférhető. Egyedi rögzítési lehetőségek a precíz és ismételhető pontosságú befogás érdekében Pontosan ismételhető befogás, tényleges 5 oldalas megmunkálás. A GARANT ZeroClamp nullponti befogórendszerrel növeli a gyártásának termelékenységét. A hosszú átszerelési idők már a múlté váltak. A gép állásidejének a csökkentésével több alkatrész gyártható le kedvezőbben. Ha a mérési folyamatot követően az alkatrészt ismét meg kell munkálni, akkor azt gyorsan, precízen és pontosan ismételhetően elhelyezheti akár kis sorozatoknál, akár egyedi gyártásnál. 7

8 GARANT ZeroClamp Zseniálisan egyszerű Csak 5,5 bar sűrített levegő szükséges a befogócsap kioldásához rögzítés rugós erőtárolóval 25 kn tartóerő 120 mm befogótárcsa -nél (40 kn 138 mm -nél), nem önzáró. Alacsony karbantartási igényű, tömített rendszer hidraulikaolaj nélkül: Nincs szivárgás, forgácsokkal szemben ellenálló. Az egyszerű használatnak köszönhetően biztonságos folyamatok. A működési elv keresztmetszetben A lapot egyszerűen a nyitott GARANT ZeroClamp befogótárcsára kell helyezni. Eközben a beakadás veszélye nem áll fenn. A rugó-elemek a levegőtömlőben lévő légnyomás által (5,5 bar) nyitva tartják a reteszelő egységet (szorító ékek). A levegőtömlő légtelenítésével a GARANT ZeroClamp rendszer 25 kn tartóerővel ( 120 mm) és 2,5 µm ismétlési pontossággal pozícionálja a munkadarabot sík felfekvéssel. 8

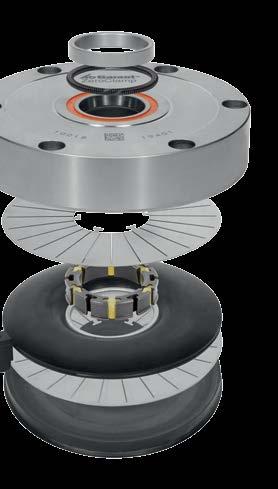

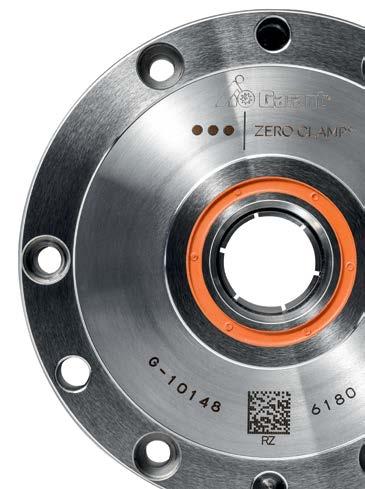

9 A szív Csupán 8 alkatrész a megbízható befogóerőhöz Játékmentes, központos befogás Edzett acél kúpban Radiális rugó Vitonban elhelyezett, hűtő-kenőanyaggal szemben nagyon ellenálló Minden alkotóelem rozsdamentes, vagy korrózióvédett acélból készül Kopásmentes technika Egy levegő tömlő és szorítólapok gondoskodnak a szükséges tartóerőről Rögzítőelem Levegő csatlakozó a kioldáshoz 36 mm szerkezetmagasságtól Egyszerű kezelés Csekély súly és kis szerkezeti méretek (alaplap nagy szilárdságú alumíniumból, felületkezeléssel) 9

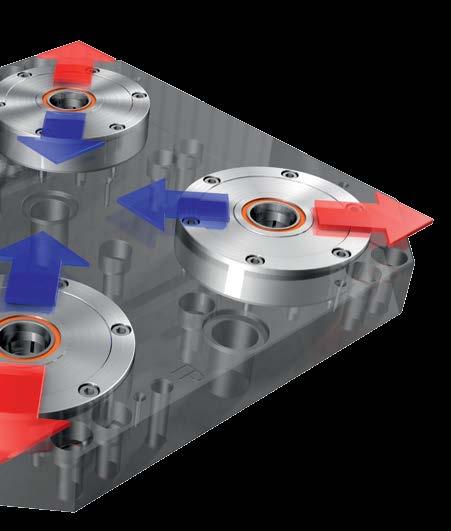

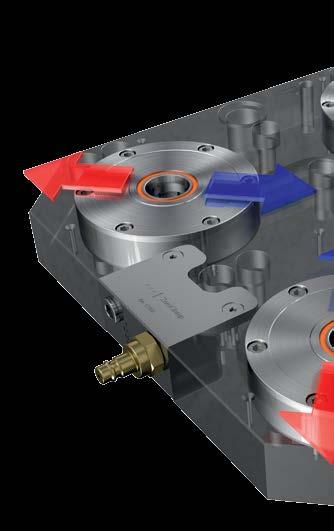

10 GARANT ZeroClamp A döntő előny Termoszimmetria mindig a középpont felé Az abszolút nullpont: Hőtágulás kompenzálás mindig a középtengelyhez képest történik. Játékmentes speciális befogókúp az alacsony vibrációs szintű járás érdekében. Nincs szükség vállas- és mozgó csapokra. A klasszikus nullponti befogórendszerek hátránya Szabad csapszeg Tengely 0 -on Tengely 180 -on Fix pozíció Forgástengely Mozgó csapszeg Nullcsapszeg Fix pozíció = Eltolódások A klasszikus rendszerek hőkompenzációja csak a különböző csapszegtípusokkal lehetséges. Egy négy ponton rögzítendő tárcsa felhelyezésekor, pontatlanság esetén a rendszer a hibát nem a kívánt középpont irányába korrigálja. 10

11 A szokásos technikák a termikus tágulásokat mozgó csapokkal egyenlítik ki különösen pontatlan a középső tengely körül való forgatáskor. A GARANT ZeroClamp rendszerrel a központi nullpontnak köszönhetően mindig abszolút termoszimmetria áll fenn! Abszolút nullpont A hőkompenzációval a nullpont és forgástengely irányába. Precíziós kúp Behelyezéskor a befogó rugóelasztikus kúpja kis mértékben nyit hogy a síkon való felfekvés létrejöhessen. Csak egy csapszeg típus HSK elv Folyamatbiztosan használható. A HSK szerszámkúp működése. Nem akad el ferde helyzetben. Radiálisan játékmentes és axiálisan sík felfekvésű. Felhasználóbarát nehéz és aszimmetrikus alkatrészeknél is. Ismétlési pontosság < 2,5 µm. 11

12 GARANT ZeroClamp Sokoldalúan használható befogótárcsák A standard felhasználástól egészen az automatizálásig Standard befogótárcsák Befogótárcsák további Standard Indexálással Lekérdezés funkció Lekérdezés funkció indexálással Befogótárcsa átmérő mm-ben 190 mm 138 mm 120 mm 90 mm Indexálás Elfordulás elleni védelem csupán egy befogótárcsa használata esetén. Ezáltal biztosított a pontos radiális pozícionálás. Lekérdezés funkció További biztonságot jelent a befogási helyzet lekérdezése. Ennek során az alkatrész felfekvését, valamint a befogó mechanika helyzetét torlónyomás felügyeli. p = 2,0 bar 12

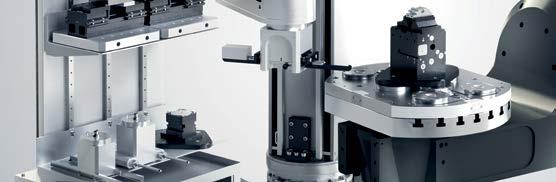

13 Nettó árak érvényes ig INNOVÁCIÓ funkciókkal Befogótárcsák automatizált folyamatokhoz Helyzet lekérdezése Előkészítés szenzor számára Helyzet lekérdezés indexálással Előkészítés szenzor számára 4 csatorna 4 csatorna indexálással 190 mm Befogótárcsa átmérő mm-ben 138 mm 120 mm 90 mm Helyzet lekérdezése 4 csatornás technika Előkészítés analóg vagy digitális szenzorhoz a befogó mechanika helyzetének lekérdezéséhez. A lekérdezés az alsó oldalon lévő két nyíláson keresztül történhet. Példa csapos lekérdezési lehetőségre. Érzékelők A befogóeszközök pneumatikus vezérlése a második síkon. 1. csatorna = 1. sík nyitása 2. csatorna = torlónyomás felügyelet és lefúvatás funkció. 3. csatorna = 2. sík működése / speciális funkciói 4. csatorna = 2. sík működése / speciális funkciói

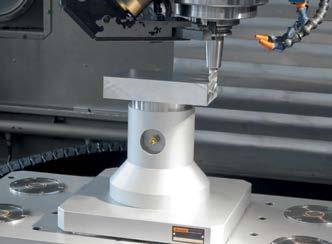

14 GARANT ZeroClamp 1. A központosító satu befogása a befogósínre. Befogósín a befogó tornyon Komplex alkatrészek megmunkálása. Közvetlen munkadarab befogás 45 -os speciális konzolon. Öntvény forma megmunkálása horizontális megmunkáló központon. Munkadarab befogása szerkezettel horizontális megmunkáló központon. Mágneses befogástechnika kombinációja cserélhető rendszeres megmunkáló központon. SL 120 befogósín 1. Befogás fogóbetétekkel. Sajtolt alumínium forma megmunkálása 5 tengelyes marógépen. Szerkezeti adapterlap befogó tornyon. Megmunkálás horizontális megmunkáló központon zavaró megfogóelemek nélkül. Az átszerelési idő 80 %-kal csökken. 14

15 Egy csúszó formaelem készremunkálása 5 tengelyen egyidejűleg. Felhasználás süllyesztő erodáláshoz. Befogás derékszögű konzolon. Manuális befogás nullponti befogórendszerrel (torony) kombinálva. Alkalmazási példák GARANT ZeroClamp befogósín és munkadarab befogás 48 befogótárcsa. Az alkatrész közvetlen befogása. Befogósínek egyenként öt szorítópofával több kisméretű munkadarab befogásához. SK 40 adapter alaplapon. Megmunkálás függőleges megmunkáló központon zavaró kontúr nélkül. 15

16 GARANT ZeroClamp Tíz éves a GARANT ZeroClamp nullponti befogórendszer Ezt mondják az első ügyfelek A GARANT ZeroClamp nullponti befogórendszer a piaci bevezetés óta alig módosult alappal és azóta rendkívül nagy mértékben kibővült, változatos befogótárcsa méretekkel rendelkezik. Az első ügyfelek a jövőben is ragaszkodnak a GARANT ZeroClamp-hez. Mert a rendszer a jövőbeni automatizációs stratégiákhoz is alkalmas. A GARANT ZeroClamp idén ünnepli tíz éves jubileumát. Már tíz éve dolgozunk a GARANT ZeroClamp-pal és ezt a befektetést egy pillanatig sem bántuk meg. Az évek során a GARANT ZeroClamp termékcsaládja folyamatosan növekedett. Kezdetben csak egy befogótárcsa méret volt, időközben már négy áll rendelkezésre. Csupán egy befogócsap típussal sokféle kiegészítő komponens vagy akár munkadarab közvetlenül, mikrométer pontosan pozícionálható a nullponti befogórendszeren, mint pl. a GARANT több munkadarabos befogósín, konzolok, NC satu. Ettől a rendszer rugalmas és egyszerűen használható. Mind a mai napig hűségesek maradtunk a nullponti befogórendszerhez, hiszen nincsen ennél jobb. A GARANT ZeroClamp a jövőbeni automatizációs stratégiáink megvalósításához is kiválóan alkalmas. Albert Geßler, a TELAIR International gyártási vezetője TELAIR International GmbH A miesbachi székhelyű TELAIR International GmbH egy One-Stop-shop, ha konténer és szállítmány mozgató rendszerek, valamint rakomány kezelő eszközök tervezéséről, gyártásáról és támogatásáról van szó. A vállalat az innovatív tervezésnek, gyors gyártásnak és a kitűnő ügyfélgondozásnak köszönhetően lehet erős partnere olyan ügyfeleknek, mint az Airbus és a Boing. TELAIR International GmbH Bodenschneidstr. 2 D Miesbach 16

17 Boldog születésnapot 10 éves a GARANT ZeroClamp Karlheinz Hahn Konstruktion & Entwicklung Produktions GmbH A straubingi Karlheinz Hahn Konstruktion & Entwicklung Produktions GmbH alumínium, acél, titán, magnézium, sárgaréz, vörösréz és műanyag mechanikus megmunkálására specializálódott. Kis és közepes méretű sorozatok gyártása mellett a vállalat prototípusok készítését is vállalja és segítséget nyújt az ügyfeleknek a tervezés során. Meißener Str. 6 D Straubing A GARANT ZeroClamp kezdettől fogva meggyőzött minket. Már tíz éve használjuk a nullponti befogórendszert és ezáltal jelentősen lerövidítettük az átszerelési időket. A GARANT ZeroClamp olyan rugalmasságot nyújt nekünk, amelyre ahhoz van szükségünk, hogy gyorsan igazodhassunk az új elvárásokhoz. Ezért minden esetben az újonnan beszerzett gépeket is ezzel szereljük fel. A Hoffmann Group mindig kompetens tanácsadóként áll mellettünk, amely minden területen támogat minket. Karlheinz Hahn, a Konstruktion & Entwicklung Produktions GmbH ügyvezetője Azért döntöttünk a GARANT ZeroClamp mellett, mert a Hoffmann Group meggyőzött minket a kitűnő tanácsadási szaktudásával. Az átszerelési idők igazolhatóan lerövidültek és növelni tudtuk rugalmasságunkat. Más nullponti befogórendszerekkel ellentétben a GARANT ZeroClamp a munkadarabot mindig pontosan középre központosítja. Ez növeli a gyártási folyamat pontosságát és csökkenti a selejteket. Stefan Kulzer, a Stangl & Co. GmbH ügyvezető társtulajdonosa Stangl & Co. GmbH Präzisionstechnik A rodingi székhelyű Stangl & Co. vállalat prototípusokat és alkatrészeket készít az ügyfelek megbízásából nullszériában vagy kis sorozatokban, valamint mart és esztergált alkatrészek sorozatgyártását végzi. Ennek feltétele a hightech géppark, mely minden műszaki követelményt teljesít. Stangl & Co. GmbH Wernher-von-Braun-Str. 4 D Roding 17

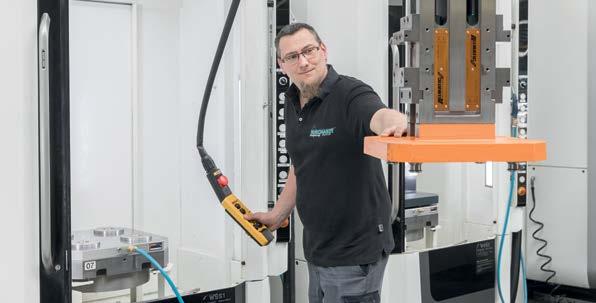

18 GARANT ZeroClamp Ügyfélvélemény Nagyon rugalmas befogástechnika, illeszkedik az 5 tengelyes gépünkhöz! A mellékidők lerövidülése és az orsó működési idejének jelentős növekedése Balról: Sven Wassmann (Hoffmann Group alkalmazástechnikusa), Peter Krüger (gépkezelő), Benjamin Swierzy (tulajdonos), Ulrich Brinkmann (Hoffmann Group alkalmazástechnikusa) A Swierzy CNC Produktionstechnik fő tevékenysége kiváló minőségű mart alkatrészek bérgyártása a komplexitás mértékétől függetlenül egyedi alkatrésztől nagy sorozatokig. Az ügyfelek közé tartoznak gépgyártó, gyógyászattechnikai, gépjárműipari és élelmiszeripari vállalatok. Egy kerékpár- és egy óragyártó manufaktúra is az ügyfelük. A novemberében a vállalat új épületbe költözött és szeptemberében beszerezte az első 5 tengelyes megmunkáló központját. Nagyon rugalmas befogástechnikát kerestünk, mely illik az 5 tengelyes gépünkhöz és az alkatrészeinkhez. Precíznek, sokoldalúan használhatónak és ezen kívül egyszerűen használhatónak kell lenniük. De minimálisra kell csökkenteniük az átszerelési időket is. A Hoffmann Group már az első naptól megbecsült és megbízható partner volt, aki folyamatosan látogatott minket és a GARANT ZeroClamp-et idejekorán bemutatta már akkor, amikor mi még nem is tudtuk, hogy szükségünk van rá. A Hoffmann Group alkalmazástechnikusai meggyőztek minket a rendszer hatékonyságáról és egyszerűségéről. Az új 5 tengelyes megmunkáló központ szeptemberi üzembe helyezése óta dolgozunk a nullponti befogórendszerrel. Mivel a gépen a GARANT ZeroClamp képezi az alapot, a rendszer minden munkánál és anyagnál használatban van. A GARANT ZeroClamp-et naponta többször használjuk. Többszöri megmunkálás három oldalas konzolon központosító satukkal. 18

19 mely optimálisan már nagyon rövid idő után érezhető volt. A Swierzy CNC-Produktionstechnik vállalatot 2010-ben alapította Benjamin Swierzy, mely azóta egyedi, precízen kivitelezett megoldásokat, határidő szerinti teljesítéseket és kiváló minőségű maró megmunkálást kínál ügyfeleinek. 5 tengelyes egyidejű megmunkálás A portfólió a legkülönbözőbb méret szerinti mart elemeket tartalmazza a prototípustól és egyedi alkatrészektől egészen a nagy sorozatokig. A termékek pontosan az ügyfelek elvárásaihoz igazodnak. Legyen szó közvetlen befogásról, satukhoz, központosító satukhoz való alapról, vagy hármas konzolokról. A munkatársaink a GARANT ZeroClamp-ben gondolkodnak és már nem akarnak más befogást alkalmazni. Az egyszerű és hatékony felépítés nagyon csekély mértékű mechanikával, az egyszerű használat például a csupán egyetlen csapszeg típus miatt és a termoszimmetria biztosítása jelentette a döntő tényezőt a döntésünk meghozatalában. Ezen kívül meggyőző volt a széles körű és egymáshoz kapcsolódó tartozék kínálat. A mellékidők lerövidülése és ennek megfelelően az orsó működési idejének jelentős növekedése már nagyon rövid idő után érzékelhető volt. Mivel a nullpontok ismételhetőek, így a még rugalmasabb működés lehetősége is olyan előnyt jelent, melyet minden nap értékelünk. Lefektettük a GARANT ZeroClamp alapkövét, a rendszer pedig most csak növekszik, és azt további gépekre is telepítjük. Számunkra a GARANT ZeroClamp a legjobb rendszer a piacon. A vállalat főként regionálisan működik Kelet-Westfáliában és a vele határos Alsó-Szászországban, de Németország- és világszerte is aktív, például Izlandon és Svédországban. A mechanikus megmunkálás mellett a Swierzy CNC- Produktionstechnik a gyártópartnereivel együtt számos további megmunkálást végez az ügyfeleknek. A kipróbált, regionális beszállító hálózat mindig lehetővé teszi a megbízások gyors lebonyolítását. A vállalat 2016-ban 8 szakképzett munkatárssal 1,2 millió euró éves forgalmat ért el. Swierzy CNC Produktionstechnik Rahdener Straße Lübbecke 19

20 GARANT ZeroClamp Ügyfélvélemény A ZeroClamp egy fontos, már nem a termelésünknek! VÉGE A KÖRÜLMÉNYES ÉS HOSSZÚ ÁTSZERELÉSI IDŐKNEK A MARÁSNÁL. Bérgyártóként mi, a BURGHARDT Zerspanungs GmbH & Co. KG, mindig az előtt a kihívás előtt állunk, hogy az átszerelési, csere-, és mellékidőket a lehető legalacsonyabban tartsuk. Az esztergálás, marás, csiszolás, fúrás és mérés sok gyártási megbízási folyamat általános részét képezi a hesseni családi üzem számára. Az ügyfeleink közé tartoznak csomagoló- és speciális gépek, valamint ajtórendszerek gyártói, akik számára mi gyakran összetett kis sorozatokat vagy egyedi alkatrészeket készítünk. A magas minőségi szabványunk garantálásához és továbbfejlesztéséhez folyamatosan beruházunk a modern gépekbe és műhelyfelszerelésekbe, mondta Tanja Siebert ügyvezető tulajdonos. Így 2016 első negyedévében üzembe helyeztünk egy rugalmas gyártócellát két horizontális megmunkáló központtal és 24-es tartólap mozgatóval Ebben GARANT ZeroClamp nullponti befogórendszer elsődlegesen marásnál van használatban. A beszerzésnél Jeannette Arndt-Hoffmann alkalmazástechnikus, valamint a Perschmann részéről, amely a Hoffmann Group regionális partnere, Andreas Rosengarten már kezdettől fogva mellettünk állt szaktudásával. Már több mint 20 éve dolgozunk együtt teljes bizalommal a szerszámspecialistával. A ZeroClamp gyártójánál Icking-ben tett közös látogatásunknak köszönhetően már előre személyes benyomást szerezhettünk a termékről. A GARANT ZeroClamp nullponti befogórendszernek elsősorban a nagy szorítóerejét, az igényeink szerinti egyedi gyártását, az egyszerű használatot, a jó Martin Sünder csoportvezető a nullponti befogórendszer egyszerű beigazításánál. 20

21 nélkülözhető része pozícionálási és ismétlési pontosságot, valamint az alacsony karbantartási igényt értékeljük. Korábban a befogást hagyományos satukkal és T-horonylapokkal végeztük. Az alkatrészeket manuálisan kell beigazítani és újra bemérni. Most az alkotóelemek nagy pontossággal pozícionálhatóak és a megmunkáló eszközök gyorsan kapcsolódhatnak. Ez nem csak sok időt takarít meg naponta, hanem nagy folyamatbiztonságot is nyújt a számunkra. A nap végén a befogórendszernek mindig megbízhatóan kell működnie, és azt is teszi. Még nem volt meghibásodásunk, mondta Nico Siebert, a gépgyártási szak mesterképzésének hallgatója és a vállalat harmadik generációs jövőbeni várományosa. Az új berendezés beruházásával a gyártásunk termelékenysége jelentősen növekedett. A ZeroClamp ennek során egy fontos, már nem nélkülözhető eszközzé vált. A Hoffmann Groupnak a megoldások folyamatos kereséséért és tanácsadásáért nagyon hálásak vagyunk. Befogó torony több munkadarab horizontális befogásához, a BURGHARDT Zerspanungs GmbH & Co. KG saját szerkezete. Balról: Nico Siebert (BURGHARDT Zerspanungs GmbH & Co. KG tulajdonosának fia), Andreas Rosengarten (Hoffmann Group Perschmann területi értékesítési vezető), Tanja Siebert (BURGHARDT Zerspanungs GmbH & Co. KG tulajdonosa) BURGHARDT Zerspanungs GmbH & Co. KG Az Ön precíz forgácsolási partnere A tulajdonos által vezetett BURGHARDT Zerspanungs GmbH & Co. KG több mint négyzetméter területű, ultramodern gépparkkal rendelkezik óta munkadarabok esztergálására, marására és csiszolására specializálódtunk. A legnagyobb hangsúlyt a minőségre és a megbízható szállításra fektetjük. Észak-Hessen-ből egész Németországban megbízhatóan ellátjuk ügyfeleinket a különböző komplexitású alkatrészekkel. Negyven szakképzett munkatárs valósítja meg az ügyfeleink egyedi kívánságait a megmunkáló központokon, CNC esztergagépeken, csiszológépeken stb. egyedi vagy sorozatgyártásban. Minden munkadarab kompromisszumok nélküli minőségellenőrzésen megy át. BURGHARDT Zerspanungs GmbH & Co. KG Am Milchberg Meinhard-Jestädt 21

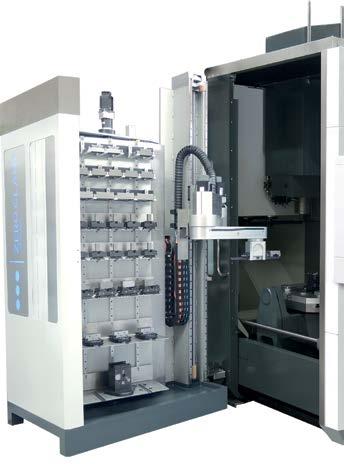

22 GARANT ZeroClamp Sokoldalú automatizálás kompakt kivitelben! Egyedileg felszerelhető tartók, könnyen programozható robotok és máris teljesen automatizálhatja a gyártási folyamatát. Optimális helykihasználás, a forgatható dupla tartónak köszönhetően. Az aktuális üzemállapotot az oldalsó LED-es kijelző jeleníti meg. A teljes automata raklapemelővel kompatibilis és gyorsan cserélhető. Ideális egy automatának több gépen történő felhasználásához. Integrált ipari PC a felrakodó programhoz nagy tárhellyel. 22

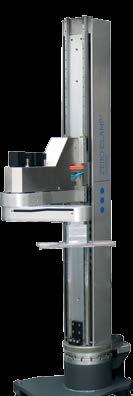

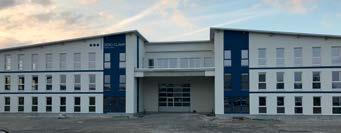

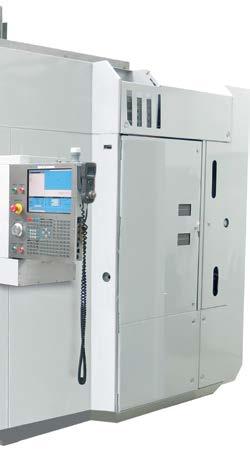

23 Innováció Nyílt nap Előzetes bejelentés Nyílt nap június között a bruckmühli telephelyen. Robusztus 4 tengelyes rakodó robot Akár 100 kg emelhető. A megfogó automatikusan cserélhető. Multiflexibilis megfogó. Különböző palettaméretek mozgatására képes. Központosító satuk közvetlen mozgatása további, további paletták nem szükségesek. Az innovatív Teach-In funkciónak köszönhetően a rakodó robot könnyen kezelhető. Manuális üzemmódban a gép szabadon hozzáférhető. Nyers darabok közvetlenül megfoghatóak és behelyezhetőek. 23

24 GARANT ZeroClamp Hiánytalanul automatizált láncolat! Egy új gyártási megbízás néhány lépésben elkészül. 1. Gép és tartó beállítása 2. Feladat létrehozása... A tartó szabadon kialakítható és felszerelhető. 1. Előre megadott programok kiválasztása, nyers darab vagy paletta mozgatás. 2. A megfelelő manipulátor fej kiválasztása előre meghatározott paraméterekkel pl. kettős aktív megfogó nyers munkadarab mozgatásához. 3. A megfelelő megfogó kiválasztása előre meghatározott paraméterekkel pl. Pneimatic-Drive szotítóegység a nyers munkadarabok megfogásához. 4. A teljes darabszám és a munkadarabok számának megadása egy sorban a távolságokkal. 24

25 Innováció 3. Tanítsa meg a robotot egyszerűen kézi megvezetéssel Start! Z X Y Az első munkadarab megtanításakor a felrakodó robot automatikusan kiszámítja az összes fennmaradó pozíciót. Mentse el a feladatot és küldje át. Csupán egy felvevő pozíciót, egy biztonsági pozíciót és egy várakozási pozíciót kell megtanítani. A tanítási pontok között a robot automatikusan kiszámítja a legrövidebb utat. Megkezdheti a gyártási megbízást. 25

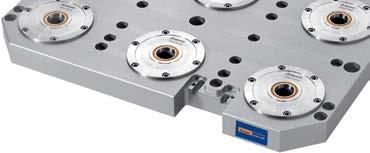

26 GARANT ZeroClamp eshop.hoffmann-group.com Standard alaplapok ZeroClamp, standard befogórendszer Minden furat 63, 100, 125 mm T-horony távolságokhoz. 25 H7 központfurat a központosító készlet befogásához. Anyag: Nagy szilárdságú alumíniumból készült, felületkezelt alaplap. A befogótárcsa minden eleme rozsdamentes, vagy korrózióvédett acélból készült. Felhasználás: Vertikális / horizontális gépekhez. Különleges tartozék: Befogócsap sz. Csatlakozó blokk sz / méret. B B A B A A S S S _10077 _10008 H _10024 Típus ZeroClamp alaplap (1964,18) (3491,64) (4970,34) (6428,90) Befogótárcsa mm 120 Befogótárcsák száma B mm A mm H mm 44 Raszterméret S mm 200 Típus ZeroClamp alaplap (2213,28) (3954,86) (5644,50) (7312,94) Befogótárcsa mm 138 Befogótárcsák száma B mm A mm H mm 54 Raszterméret S mm 200 Takarólemezek alaplapokhoz A takarólemezek 1 mm-es rozsdamentes acélból készültek az alapegységek letakarásához. (Védi a felületet + takarja a furatokat.) _11356 _11355 _11396 Típus ZeroClamp takarólemez alaplaphoz (59,15) (97,31) (117,66) (137,80) sz. alaplaphoz méret méret méret méret Típus ZeroClamp takarólemez alaplaphoz (82,26) (120,31) (139,92) (160,06) sz. alaplaphoz méret méret méret méret 26

27 Nettó árak érvényes ig. A géptípushoz kapcsolódó alaplapok keresztirányú rasztermérettel Előnyök: Innováció i Az 1-es változatot lásd a számnál Maximálisan stabil a középső megtámasztásnak köszönhetően, ezáltal nagy megtámasztási nyomaték. Még nagyobb szorítóerő a négy befogótárcsának köszönhetően. Még rugalmasabb eszközök és alkatrészek rögzítéséhez. 2 vaktárcsás változat Maximálisan stabil a középső megtámasztásnak köszönhetően, ezáltal nagy megtámasztási nyomaték. Előkészített befogási helyek (utólag befogótárcsákra cserélhető). Kedvező árú alternatíva a hagyományos befogótárcsákkal szemben. Vaktárcsákkal külön ajánlatkérésre szállítható ZeroClamp, 3/5 tengelyes gépekhez kialakított befogórendszerek (géptípustól függő kivitel) Központfurat 25 H7 a központosító készlet befogásához. Anyag: Nagy szilárdságú alumíniumból készült, felületkezelt alaplap. A befogótárcsa minden eleme rozsdamentes, vagy korrózióvédett acélból készült. Különleges tartozék: Befogócsap, sz. Csatlakozó blokkok sz / méret. Figyelem: A kép a gép típusától függően eltérő lehet. Egyedi megoldások és különleges méretek minden géptípushoz szállíthatók A S B H Keresztirányú raszterméretes lap nagyobb megtámasztási nyomatékhoz és további befogási lehetőségekhez (központ) _29612 Típus ZeroClamp alaplap (géptípushoz / asztalhoz) (4556,94) (4559,06) (4607,82) (6114,08) (6191,46) (8388,84) (8247,86) (11054,74) (13212,90) (13057,08) Géptípushoz MAZAK VARIAX 500 DMG Hermle DMU 40 evo C12 / 22 / 250 DMG DMU 50 Mazak Variax 630 Hermle C 32 DMG DMU 60eV0 DMG DMU 80P DMG DMU 80 evo Hermle C42 Befogótárcsa mm 120 Befogótárcsák száma A mm B mm H mm 44 Raszterméret S mm 200 Keresztirányú raszterméret nem igen igen nem nem igen nem nem igen nem Takarólemezek alaplapokhoz (géptípustól függő kivitel) A takarólemezek 1 mm-es rozsdamentes nemesacélból készültek az alapegységek letakarásához. (Védi a felületet + takarja a furatokat.) Típus ZeroClamp takarólemez alaplaphoz. (122,96) (160,06) (120,84) (117,66) (160,06) (120,84) (226,84) (245,92) (245,92) sz. alaplaphoz méret méret méret / méret méret méret méret méret méret 27

28 GARANT ZeroClamp Alaplapok, tornyok és adapterek ZeroClamp alaplapok / tornyok / adapterek Befogótárcsa 120 mm méret Alaplap 6 befogótárcsával befogótornyok rögzítéséhez. Furatok T-hornyokhoz, távolság 100 mm, központfurat 25 H7 központosító készlet befogásához ; méret A befogótornyot a sz. alaplapra kell helyezni. A befogótornyok oldalanként egyenként kapcsolható befogótárcsákkal vannak felszerelve indexálási lehetőséggel. Különleges tartozék: Befogócsap sz _ _ _10397 Típus ZeroClamp 6-os alaplap ill. befogótorony horizontális gépekhez (6102,42) (16609,14) (12563,12) Befogótárcsák száma Raszterméret S mm 350 (4 ), 200 (2 ) SK40 adapter Alkalmazható: 90, 120 ill. 138 mm befogótárcsához pozícionáló furattal. Felhasználás: Horizontálisan és vertikálisan használható. Munkadarabok befogásához SK40 (DIN 69871) szerszámbefogóval (pl. ER, OZ stb.). A befogócsapot alulról az adapterrel fel kell csavarozni szerszámbefogó rögzítéséhez. Különösen alkalmas kis méretű keskeny, vagy kerek munkadarabokhoz. Figyelem: 90 mm -höz a sz. 14M12/90 méretű befogócsapot 120 mm -höz a sz. 18M12 méretű befogócsapot, 138 mm -höz a sz. 18M12/138 méretű befogócsapot külön rendelje meg! Alkalmas befogótárcsa -höz mm ZeroClamp adapter SK40 (DIN 69871) szerszámbefogókhoz (363,58) (363,58) (439,90) H mm 77 Befogócsap furatok száma 1 H

29 Nettó árak érvényes ig. Innováció Konzolok ZeroClamp konzolok 1-es konzol Befogótárcsa 120 mm, indexált. Alkalmazható: 200-as raszterméret alaplapokhoz. Tartalom: Inkluzív csatlakozódugók és sz. 18M16 méretű befogócsap. Különleges tartozék: Gyorscsatlakozó sz / méret. H H Típus ZeroClamp konzol 1 befogási hellyel (2253,56) (2281,12) (2325,64) (2512,20) (2468,74) (2548,24) B mm H mm Befogócsapok száma Keresztirányú raszterméret igen igen igen 2-es konzol 2 befogótárcsával. Alkalmazható: 200-as alapméretű alaplapokhoz. Tartalom: Inkluzív csatlakozódugók és sz. 18M16 méretű befogócsap. Különleges tartozék: Gyorscsatlakozó sz méret. H B _12810 H B _12281 _12732 _12736 Típus ZeroClamp konzol 200-as rasztermérettel (2570,50) (2673,32) (2712,54) (2833,38) (2913,94) (3412,14) (3541,46) (2880,02) (3521,32) (2860,94) (3066,58) Befogótárcsa mm H mm Befogócsapok száma Keresztirányú raszterméret igen igen igen Derékszögű konzol, 2-es Felhasználás: 200-as raszterméretű alaplapokon történő befogásához. 45 -os és 90 -os befogás lehetséges. Tartalom: Inkluzív sz. 18M16 méretű befogócsap. Különleges tartozék: sz. 18M16 méretű befogócsap. Csatlakozó blokk sz / méret. Típus ZeroClamp derékszögű konzol 200-as rasztermérettel (3330,52) Raszterméret mm 200 Befogótárcsa mm 120 H mm 230 Befogócsap furatok száma 4 H

30 GARANT ZeroClamp Befogótárcsák és tartozékok Felkészülten a jövőre Folyamatbiztos a 138 mm befogótárcsa -nek köszönhetően. Nagy merevség és 40 kn tartóerő. 40 kn tartóerő, folyamatbiztos nehézforgácsolás rendkívül nagy keresztirányú erők mellett. 100 %-ban folyamatbiztos, a mechanikus reteszelő elemek mechanikusan visszahúzódnak a befogótárcsa nyitásakor. ZeroClamp nullponti befogórendszer tartozékok Befogótárcsák Minden komponens rozsdamentes, vagy korrózióvédett acélból készült. Felhasználás: Befogóeszközökbe való egyedi beépítéshez. d d d d H = ,005 H = ,005 H = ,005 H = ,005 Típus 11886/ /90I I 11954/ /190I ZeroClamp befogótárcsa 579,82 629,11 605,26 651,90 679,46 740,94 (1304,86) (1376,94) Tartóerő kn 12,5 12, Befogótárcsa d mm Tájolófurat van nem igen nem igen nem igen nem igen Csapfuratdugó 120C méret Tárcsa alakú takaróelem a teljes befogótárcsa körüli tömítéssel, inkluzív csapfuratdugó. Felhasználás: A nem használt befogási pontok szennyeződéssel és forgácsokkal szembeni védelméhez. _120 _120C Befogótárcsa mm C 120C 138C Csapfuratdugó 54,06 68,05 86, ,32 35,83 48,23 (92,01) ZeroClamp eredeti csapfuratdugó Befogó csapok Belső menettel, inkluzív a hozzávaló tőcsavar. Típus 12M10/90 14M12/90 16M8 16M10 18M12 12M10 18M16 25M ZeroClamp befogócsap belső menettel 44,31 44,31 51,09 51,09 51,09 51,09 51,09 50,56 D mm 12k6 14k6 16k6 16k6 18k6 12k6 18k6 25h7 M 1 M10 M12 M8 M10 M12 M10 M16 M10 M 2 M8 M8 M8 M10 M12 M10 M12 M10 Alkalmas befogótárcsa -höz mm Típus 12M10/138 18M12/138 25M10/138 25M16/138 18M16/138 12M10/190 18M16/190 30M24/ ZeroClamp befogócsap belső menettel 61,69 61,69 61,06 61,69 61,69 (106,42) (106,42) (106,42) D mm 12k6 18k6 25h7 25k6 18k6 12k6 18k6 30k6 M 1 M10 M12 M10 M16 M16 M10 M16 M24 M 2 M16 M12 M10 M16 M12 M10 M16 M20 Alkalmas befogótárcsa -höz mm M 2 D M

31 Nettó árak érvényes ig. Innováció Befogótárcsa induló készlet Minden komponens rozsdamentes, vagy korrózióvédett acélból készült. Felhasználás: Befogóeszközökbe való egyedi beépítéshez. Tartalom: SET 138I-SET méret 4 4 befogótárcsa. 10 átalakító légvezetékhez. 1,5 m légvezeték. 1 gyorscsatlakozó sz méret. 1 tömlőcsonk (a gyorscsatlakozóhoz megfelelő). Figyelem: SET 138I-SET méret A készlet tartalmaz rajzokat ill. beépítési útmutatókat saját befogórendszer kialakításához. A mart csatornák kitöltéséhez például 2K gyanta használható. Alakítsa ki saját befogórendszerét Típus SET SET 138-SET 138I-SET ZeroClamp befogótárcsa (2618,20) (2821,72) (2930,90) (3178,94) Befogótárcsa sz I Befogótárcsa d mm Tájolófurat van mm nem nem nem igen Néhány lépésben a saját nullponti befogórendszerig: 1. Használjon alapként alumínium vagy acél lapot. 2. Hozzon létre a hátoldalon csatornákat a légvezetékeknek. 3. Marjon mélyedéseket a befogótárcsáknak. További információk: 4. Helyezze be a légvezetékeket és csatlakozókat. 5. Helyezze el és szerelje be a befogótárcsákat. 6. Az egyedi nullponti befogórendszer használatra kész. Egyedülálló előnyök: Egyedi beépítés A speciális igényekre szabható Szinte korlátlan felhasználás A raszterméretek önállóan megválaszthatóak Kedvező árú megoldás Mindenekelőtt a szerkezet- / szerszámgyártás területén Összekötő elemek Légvezeték a kifúvatáshoz és a torlónyomás felügyeletéhez Nincs még egy ilyen rugalmas rendszer i A levegő bevezetés alulról történik Légvezeték a befogótárcsák nyitásához Különböző csatlakozó blokkok 31

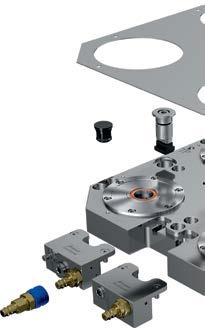

32 GARANT ZeroClamp A részletekig menően precíz Hozzávaló kiegészítő alkatrészek. Gyorscsatlakozó Közdarab a sűrített levegő hálózathoz való csatlakoztatáshoz, sz. Komfort csatlakozó blokk Befogás / kioldás átkapcsoló funkció, lefúvatás funkció nyomógombbal sz. Csapfuratdugó Használaton kívüli befogási pontok lezárásához sz. Beállító készlet Felhasználás: Párhuzamos beállításhoz T-hornyokban. d = 35 BU = 3 Horonyszélesség B / befogási vastagság S mm 10/40 12/40 14/40 14/50 16/40 18/40 22/ ZeroClamp beállító készlet (95,19) (95,19) (95,19) (95,19) (95,19) (95,19) (95,19) 25 h7 S Központosító készlet Felhasználás: A középső furat központos beigazításához mm vastagságú alapegységekhez. B d = BU = 3 Központosító A / központosító magasság B mm 30/10 32/10 50/10 50/ ZeroClamp központosító készlet (84,59) (84,59) (84,59) (84,59) A B T-horonycsap szorítócsavarral Hengeres fejű DIN912 belső hatszögcsavar, szilárdsági osztály B Horonyszélesség B / befogási vastagság S mm 12/40 14/40 16/40 18/40 22/40 12/50 14/50 16/50 18/50 22/50 T-horonycsap szorítócsavarral 6,52 8,69 12,99 12,99 21,62 6,52 8,69 12,99 12,99 21,62 M M10 M12 M14 M16 M20 M10 M12 M14 M16 M20 Szorítócsavar hossza mm

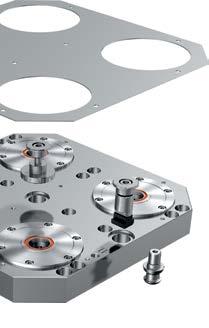

33 Nettó árak érvényes ig. Innováció Beállító készlet Megkönnyíti az alapegység előpozícionálást sz. Takarólemez Felszerelés süllyesztett fejű csavarokkal, védi a felületet, kizárja a forgács csomókat sz. Központosító készlet Előpozícionálás központosító furattal sz. Befogó csapok sz. Standard csatlakozó blokk Inkluzív csatlakozó a felügyelethez és lefúvató funkcióhoz, sz. Csatlakozó blokkok méret 2 db G 1/4 csatlakozó menettel a kioldó és lefúvató vezeték csatlakoztatásához méret G 1/4 csatlakozó menettel sűrített levegő csatlakoztatásához. A csatlakozó blokkon egy manuális szelep található kioldáshoz, reteszeléshez, valamint kifúvatáshoz. _12805 Típus ZeroClamp csatlakozó blokk (236,38) (380,54) _12808 Gyorscsatlakozó dugó ZeroClamp gyorscsatlakozó dugó (23,85) Csatlakozó menet col 1/ Gyorscsatlakozók Típus ZeroClamp gyorscsatlakozó (43,14) (43,14) Csatlakozó menet col 1/8 1/ _10241 _

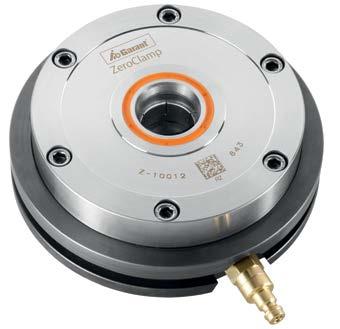

34 GARANT ZeroClamp Szimpla befogótárcsa Univerzális és gyors Használható szimpla befogó állomásként, vagyis csak 1 befogótárcsaként (pl. munkadarab befogásához). Befogótárcsa 120 mm (25 kn) ill. 138 mm (40 kn) kapható. több darabos befogó állomásként, pl. 2 befogótárcsa munkadarabok ill. befogóeszközök rögzítéséhez. Indexálás nem szükséges. Szerkezetmagasság nagyon csekély. Nagyon jól hozzáférhető a megmunkálandó munkadarab. Befogótárcsa tartószerkezet szorítókörmök elhelyezéséhez. Szimpla befogótárcsa tartószerkezettel Tartalom: 1 szimpla befogótárcsa tartószerkezettel, 1 csatlakozó szár, 3 szorítóköröm 1. lépés: Helyezze el a befogótárcsát a gépasztalon. Típus l l Szimpla befogótárcsa (1070,60) (1136,32) (1394,96) (1459,62) Befogótárcsa d mm Tartószerkezet mm Magasság mm Tartóerő kn Tájolófurat nem igen nem igen Központosító tüske a géporsónál Felhasználás: Lehetővé teszi a gépasztal egy pontjára való gyors ráállást és a befogótárcsa beigazítását. Alkalmazható: 120 és 138 méretű befogótárcsákhoz. Befogótárcsa 120/ Központosító tüske (155,82) Szár mm 26 Szárhossz mm 50 Teljes hossz mm 150 Befogószár Szorítópatronos, hidroplasztikus befogóban stb. történő befogáshoz. Központosító felületek Befogótárcsa 120 mm és 138 mm. 2. lépés: Központosítsa a tüskét a befogótárcsában és igazítsa be. 3. lépés: Igény szerint helyezzen el további befogótárcsákat és a rögzítse a szorítókörömmel lépés: Külön alkatrészek befogása lépés: Vagy egy alkatrész befogása több befogótárcsára. 34

35 Nettó árak érvényes ig. Innováció Dupla befogótárcsa Határozza meg a saját nullpontját. Kivitel: Kétoldalas befogótárcsa. Befogóeszközök (satuk stb.) rögzítéséhez vagy közvetlenül munkadarab befogásához Figyelem: A dupla befogótárcsákat alapesetben indexált kivitelben szállítjuk. Szorítás / kioldás Felső befogótárcsa. Maximális erő a 120 mm ill. 138 mm tárcsa -nek köszönhetően 25 kn ill. 40 kn erővel. Szorítás / kioldás Alsó befogótárcsa. Dupla befogótárcsa Tartalom: Felhasználás: 2 befogótárcsa, 2 csatlakozó szár A kétoldalas befogótárcsa szabad elhelyezéséhez a raszterlapokon, befogótornyokon, stb. Így egy raszterlapon lévő menetes perselyből egy meghatározott null- ill. vonatkoztatási pontot csinálhat! Különleges tartozék: Befogócsap sz. Figyelem: További magasságok 200 mm-ig külön ajánlatkérésre szállíthatóak. Típus Dupla befogótárcsa (1752,18) (2174,06) Befogótárcsa d mm Magasság mm Tartóerő kn Tájolófurat igen igen 35

36 GARANT ZeroClamp A rugalmas befogó Mechanikus nullponti befogás Előny: Komplex alkatrészek is egyedileg felfogathatóak. Elsősorban a formagyártáshoz alkalmas. Még a 6. oldalon végzett marás is lehetséges. Ez csökkenti az átszerelési költségeket és a pontosságnak a gyakori átfogatás miatti romlását. Termoszimmetria kúpgyűrűvel Alakítható tömör acél kúpgyűrű Rezgéscsillapító tulajdonságú Szabadalmaztatás alatt álló rendszer Ismétlési pontosság 2,5 µm 50 kn tartóerő Standard csaptípus sz. a 120 mm -jű befogótárcsához a munkadarabok befogásához Reteszhorony Az elhelyezkedési igazításához és az elfordulásmetes kapcsolódáshoz Mechanikus szorítás 10 Nm nyomaték Szorítócsavar SW5 Multifunkcionális alap Rugalmas pozícionálás Közvetlen befogás a gépasztalra Furat a sz. 18M12 befogócsaphoz. Változtatható szorítási magasság 25 mm állítási út fordulatonként 3 mm emelkedéssel Szorítócsavarok A szorítási magasság rögzítéséhez 15 Nm nyomaték sz. rugalmas befogó 2 db sz. magasító elem. 36

37 Nettó árak érvényes ig. Innováció Rugalmas befogó és tartozékok Rugalmas befogó Acél alaptest integrált tömör acél kúppal. Mechanikus szorító mechanizmus. Az oldalsó szorítócsavar meghúzásával az alkatrészt a megfelelő befogócsappal a 2 szorítóék axiálisan lehúzza és rögzíti. Rögzítés szorítókörmökkel, T-horonycsappal vagy nullponti befogórendszerrel lehetséges a sz. befogócsap segítségével. A furat a nullponti befogórendszerhez már rendelkezésre áll. Felhasználás: Egyszerű és pontos pozícionálás a gépasztalon. Komplex alkatrészek befogása pl. a formagyártás területén. Különleges tartozék: sz. befogócsap a 120 mérethez, sz. 60 méretű nyomatékkulcs, sz. magasító elem. B Ø 12H8 Rugalmas befogó, fix Típus Rugalmas befogó, fix (760,02) (798,18) D mm 80 L mm 144 B mm 99 H mm Nyomaték N m L Rugalmas befogó, változtatható Magasságállítás fordulatonként 3 mm emelkedéssel. Maximális állítási út 25 mm. Felhasználás: Deformálódott alkatrészek kiegyenlítéséhez. Típus 1 2 Ø D Rugalmas befogó, sokoldalú (1152,22) (1198,86) D mm 80 L mm 144 B mm 99 Nyomaték N m 10 Szorítási magasság mm H 6,9 M12 Ø 18 Magasító elem Alkalmazható: és sz. rugalmas befogóhoz. Felhasználás: A rugalmas befogó hosszabbításához. Akár 5 magasító elem helyezhető el egymás fölé Tartalom: Inkluzív elfordulás elleni biztosíték és M12/120 sz. befogócsap Különleges tartozék: Befogócsap sz. a 120 mérethez. Nyomatékkulcs sz. 60 méret. Típus Magasító elem (651,90) D mm 80 H mm 50 Nyomaték mm 10 37

38 GARANT ZeroClamp A rugalmas befogó Mechanikus nullponti befogás Alkalmazható: Felhasználás: Típus 18M12 18M12/138 Befogócsap rugalmas befogóhoz és sz. rugalmas befogóhoz. A rugalmas befogónak a ZeroClamp nullponti befogórendszeren való rögzítéséhez ZeroClamp befogócsap (51,09) (61,69) D mm 18K6 M 1 M12 M 2 M12 Alkalmas befogótárcsa -höz mm D M 1 M 2 Központosító csap raszterlapokon való központosításhoz Alkalmazható: és sz. rugalmas befogóhoz. Felhasználás: A rugalmas befogó központosításához a raszterlapokon. A rögzítés csavarokkal történik a rugalmas befogó alaplapja felett. D 1 Típus 18k6/12k ZeroClamp központosító csap (34,66) D 1 mm 18k6 D 2 mm 12k6 Teljes hossz L mm 19 L 1 mm 5 L D 2 L 1 Változatos befogási lehetőségek a multifunkcionális alapnak köszönhetően A rugalmas befogó a moduláris befogó felépítésének és a változtatható befogási magasságoknak köszönhetően egy zavaró megfogóelemek nélküli megmunkálási teret és nagy rugalmasságot tesz lehetővé. Ideális komplex munkadarabokhoz. i T-hornyos asztal Nullponti befogórendszer Lyukraszteres rendszer 50 mm rasztertávolsággal. 38

39 Nettó árak érvényes ig. Innováció Egyedi megoldások Minden felhasználáshoz a megfelelő alaplap Dummy befogótárcsák Előkészített befogási helyek a későbbi utólagos felszereléshez. Kedvező árú bővítés. Konzol, satuk stb. megtámasztásához. Befogótárcsák utólagos beszerelése. Optimálisan kombinálható a GARANT-Xpent-tel. A lehető legjobb stabilitás közvetlen befogásánál. Speciális raszterméretek Egyedi elrendezés, mely minden helyzethez igazodik Komplex befogások is megvalósíthatóak. Speciális lap keresztirányú rasztermérettel a nagyobb rugalmasság és megtámasztási nyomaték érdekében. Behúzó szerkezet Önzáró behúzó szerkezet. További biztonsági eszköz. Az ellendarabot akár 3 mm-rel meghúzza. Ideális esztergáló megmunkáláshoz. 39

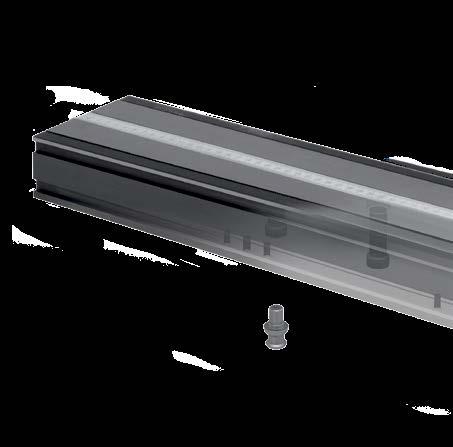

40 GARANT ZeroClamp Megoldja a problémákat és növeli a termelékenységet Moduláris munkadarab befogás A GARANT befogósín rendszer rugalmas és univerzális. Befoghatóak: Nagy- és kisméretű alkatrészek. Szimmetrikus és aszimmetrikus munkadarabok. Rendkívül sokoldalú Széles pofakínálat Összekapcsolható befogósínek Befogási tartomány : 0 Egy- és több munkadarabos befogás lehetséges. Egyedi alkatrészek és sorozatok. Befoghatóak nyers darabok és kész elemek. Széles tartozék kínálat: Pofák és központosító satuk változatos kínálata Karcsú kontúr (max. 60 mm) Rugalmas felfogatás a gépre A GARANT befogósín rendszernek a gépen való elhelyezésének sokféle különböző módja van: Körmös befogás Közvetlen befogás Nullponti befogás Közvetlen befogás a gépasztalra. Befogás nullponti befogórendszerrel (befogótárcsa). 40

41 Innováció Nagyméretű alkatrészek. Aszimmetrikus munkadarabok. Kész elem befogása pl. leszorító előtétpofával. Nyersdarab befogása. Széles szorítópofa választék. kn Erős Szorítóerők max. 40 kn Gazdaságos Több alkatrész befogható egy felfogatással. Befogás toronnyal (pl. közvetlenül befogva). A különösen sokoldalú munkadarab befogásnak, valamint a gépasztalnak az ügyfél szerinti egyedi felfogatásának köszönhetően a GARANT befogósín rendszer kiemelkedően gazdaságos. 41

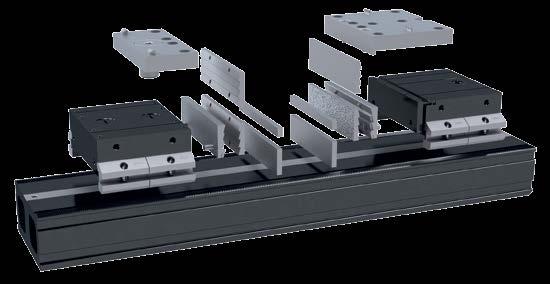

42 GARANT ZeroClamp Több munkadarabos befogósín induló készlet Felhasználás: Teljes körű induló készlet, mely tartalmaz több munkadarabos befogósínt, pofaválasztékot és felfekvő lapokat. Multifunkcionálisan használható: Lehetséges nagyméretű alkatrészek, több munkadarab, nyers darabok, kész elemek stb. befogása. Befogósín közvetlenül a gépasztalra, vagy nullponti befogórendszerrel történő felfogatáshoz. Több munkadarabos befogósín induló készlet 80 mm Kiemelkedő ár! 2 2 mágneslap sz. 74/15 méret és 74/30 méret 2 szorító előtétpofa sz. 80ST méret 2 cserélhető előtétpofa, sima, a sz. leszorító előtétpofákhoz Fix pofa sz. 80 méret 2 leszorító előtétpofa, keményfém bevonatú, sz. 80HM méret 2 párhuzam szorítópofa sz. 80 méret Több munkadarabos befogósín sz. 500 méret Kész elem befogása Nyersdarab befogás Sínhossz mm 500SET (3120,64) Több munkadarabos befogósín 80 mm, induló készlet (2648,94) H Sz Ma mm

43 Nettó árak érvényes ig. Innováció Több munkadarabos befogósín induló készlet 120 mm Kiemelkedő ár! 4 fogóbetét sz. Gripp-3,8 méret Alappofa, önbeálló sz. P méret, fogóbetétekhez 2 leszorító előtétpofa, keményfém bevonatú, sz. 120HM méret Alappofa, fix, sz. F méret, fogóbetétekhez 2 cserélhető előtétpofa, sima, a sz. leszorító előtétpofához Párhuzam szorítópofa sz. 120 méret 2 2 mágneslap sz. 120/10 és 120/30 méret Fix pofa sz. 120 méret Több munkadarabos befogósín sz. 600 méret Nyersdarab befogás Kész elem befogása Sínhossz mm 600SET (4127,64) Több munkadarabos befogósín 120 mm, induló készlet (3496,94) H Sz Ma mm

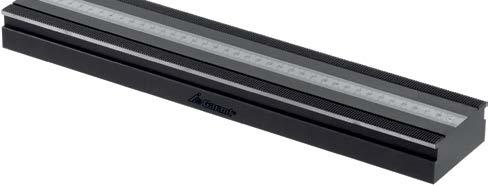

44 GARANT ZeroClamp Több munkadarabos befogósín, 80 mm tartozékok Több munkadarabos befogósín, 80 mm tartozékok Minden működő felület precíziós köszörüléssel, párosítási pontosság 0,03 mm. Az alapsín és a pofák kéregedzettek. Kompakt moduláris felépítés, nagy szorítóerő max. 20 kn, maximális meghúzási nyomaték 25 Nm. Alapkivitelben rögzítőfurat kialakítás GARANT ZeroClamp nullponti befogórendszerhez (raszterméret 200 mm), ill. befogó-/raszterlapokon vagy szorítókörmökkel lehetséges. Az alapsín felületén található vonalzó a szorító rátétek gyors, ismételhető pozícionálását teszi lehetővé a befogósín fogazásában. Egyszerű befogás nyomatékkulcs segítségével. Felhasználás: 5 oldalas megmunkáláshoz többtengelyes megmunkáló központokon. Gazdaságos megoldásként a GARANT ZeroClamp nullponti befogórendszeren vagy palettázó ill. automatizált rendszereken, vagy közvetlenül a gépasztalon ill. befogótornyon. Különleges tartozék: A különböző befogópofákat, mágneses alátéteket, munkadarab ütközőket lásd a sz., a nyomatékkulcsokat a sz. 60 méret, a befogó csapokat a sz. 12M10 méret, a befogókörmöket a sz. alatt. L B H _260 _400 _500 _600 Sínhossz mm Több munkadarabos befogósín 615,86 977, , ,72 L mm B mm 80 H mm 35 Tartozékok Alkalmazható: Felhasználás: Figyelem: sz. befogósínhez. Raszterméret változtatás keresztirányú befogósínekkel lehetséges. A 3. revízió utáni befogósínekhez használható (lásd az ábrát)! Több munkadarabos befogósínen lévő borda nem lehet szélesebb mint 5 mm Keresztirányú összekötő (412,34) SW _26 SW1 _26DUO _48 _80 Pofaszélesség mm 26 26DUO Leszorító pofa 313,76 371, 334,96 349,80 Szorítóerő kn 5; 10; 15; 20 Nyomaték N m 6; 12; 17,5; 25 6; 8; 10; 14 6; 12; 17,5; 25 6; 12; 17,5; 25 Max. löket mm 3 Szorítócsavar SW mm 6 Száras csavar SW 1 mm 4 44

45 Nettó árak érvényes ig. Innováció SW _48 SW1 _80 Pofaszélesség mm Párhuzam szorítópofa 477, 513,04 Szorítóerő kn 5; 10; 15; 20 Nyomaték N m 5; 10; 15; 20 Max. löket mm 3 3,5 Szorítócsavar SW mm 5 Száras csavar SW 1 mm 4 _26 _48 _80 Pofaszélesség mm Fix pofa 278,78 278,78 278,78 Pofaszélesség mm Alappofa 266, Alkalmazható: sz. 80 mérethez Felhasználás: Egyedi körvonalú munkadarabok befogásához. Anyag ALU ACÉL Felső pofa 42,40 56, _ALU _STAHL Alkalmazható: Felhasználás: Pofaszélesség / anyag mm 48ALU 80ALU 48STAHL 80STAHL Előtétpofa párhuzampofához 50,56 58,51 50,56 58,51 Hossz mm Magasság mm 49 Szélesség mm sz. párhuzam szorítópofához és sz. fix pofához. Egyedi körvonalú munkadarabok befogásához. Alkalmazható: Felhasználás: Pofaszélesség / 0085 / 0086 sz.-hoz Megakadályozza az alkatrész felemelkedését és sík felfekvést biztosít Kivitel mm Leszorító pofa 48G (84,16) sima 80G (92,86) sima 48HM (98,47) keményfém bevonattal 80HM (104,94) keményfém bevonattal _48G _80G 45

46 GARANT ZeroClamp Több munkadarabos befogósín, 80 mm tartozékok Alkalmazható: 48P méret sz. 48 mérethez 48NF méret sz. 48 mérethez, sz. 48 mérethez 26; 80; 80ST méret / 0085 / 0086 sz.-hoz Pofaszélesség Keményfém bevonatú mm előtétpofa Szorító előtétpofa 26 37,95 37,95 48P 43,78 43,78 48NF 43,78 43, ,56 50,56 80ST 84, H _ _80ST L _ _80 Pofaszélesség / pofamagasság mm Mágneses alátét 74/10 22,90 74/15 22,90 74/20 22,90 74/25 22,90 74/30 22,90 94/10 22,90 94/15 22, _74/ _74/ _94/ Kivitel Kivitel Munkadarab ütköző F 19,50 fix V 35,51 állítható M 62,33 mágneses _F _V _M 46

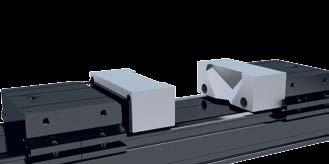

47 Nettó árak érvényes ig. Innováció Több munkadarabos befogósín, 120 mm tartozékok Több munkadarabos befogósín 120 mm tartozékok Minden működő felület precíziós köszörüléssel, párosítási pontosság 0,03 mm. Az alapsín és a pofák kéregedzettek. Kompakt moduláris felépítés, nagy szorítóerő max. 40 kn, maximális meghúzási nyomaték 50 Nm. Alapkivitelben rögzítőfurat kialakítás GARANT ZeroClamp nullponti befogórendszerhez (raszterméret 200 mm), ill. befogó-/raszterlapokon vagy szorítókörmökkel lehetséges. Az alapsín felületén található vonalzó a szorító rátétek gyors, ismételhető pozícionálását teszi lehetővé a befogósín fogazásában. Alapméretek változtatása keresztirányú összekötőkkel lehetséges. Hagyományos és tüskés befogás lehetséges. A befogási tartomány egyedileg hosszabbítható. Egyszerű befogás nyomatékkulcs segítségével. Felhasználás: 5 oldalas megmunkáláshoz többtengelyes megmunkáló központokon. Gazdaságos megoldásként a GARANT ZeroClamp nullponti befogórendszeren vagy palettázó ill. automatizált rendszereken, vagy közvetlenül a gépasztalon ill. befogótornyon. Különleges tartozék: A különböző befogópofákat, mágneses alátéteket, munkadarab ütközőket lásd a sz., a nyomatékkulcsokat a sz. 60 méret, a befogó csapokat a sz. 18M16 méret, a befogókörmöket a sz. alatt. Sínhossz mm Befogósín ,94 (1270,94) 1484, (1826,38) L mm B mm 120 H mm H Tartozékok Alkalmazható: Felhasználás: sz. befogósínhez. Alapméret változtatás keresztirányú befogósínekkel lehetséges Keresztirányú összekötő 447, Figyelem: A nyomaték és a szorítóerő standard értékek és csak iránymutatásként szolgálnak (anyagtól függően). SW Pofaszélesség mm Leszorító pofa 526,82 Szorítóerő kn 10; 20; 30 Nyomaték N m 17; 30; 50 Max. löket mm 4 Szorítócsavar SW mm 8 Száras csavar SW 1 mm 4 Pofaszélesség mm Párhuzam szorítópofa 788,64 Szorítóerő kn 10; 20; 30; 40 Nyomaték N m 10; 20; 30; 40 Max. löket mm 4 Szorítócsavar SW mm 8 Száras csavar SW 1 mm 4 Alkalmazható: Pofaszélesség mm sz. P méretű alappofához, sz. előtét-/rátétpofákhoz Fix pofa 424, SW 1 Alkalmazható: Felhasználás: sz és méretű befogótárcsához. Nullponti befogórendszer változtatható alapmérettel. Pofaszélesség mm Befogótárcsa rögzítő 492,

48 GARANT ZeroClamp Több munkadarabos befogósín, 120 mm tartozékok Felhasználás: Alkalmazható: BLIND méret Vakdugó készlet a furatok lezárásához. A sz. alappofához. Típus GLATT-HM GRIPP-1,8 GRIPP-3,8 BLIND Fogóbetét 37,21 29,57 29,57 (40,28) Magasság mm 5,5 1,8 3,8 15 Kivitel sima szorító szorító vak Darabszám _GLATT-HM _GRIPP-1,8 _GRIPP-3,8 _BLIND Alkalmazható: sz. P méret sz. 120 mérethez sz. F méret sz. 120 mérethez. Felhasználás: Hagyományos vagy befogó betéttel történő befogáshoz. Tartalom: Inkluzív 2 fogóbetét sz. GRIPP-3 8 Típus P F Alappofa 340,26 407,04 Funkció önbeálló fix _P _F Alkalmazható: sz. befogósínhez. Pofaszélesség mm Alappofa 411, Alkalmazható: sz. 120 mérethez. Felhasználás: Egyedi körvonalú munkadarabok befogásához. Anyag ALU STAHL Felső pofa 97,31 142, Alkalmazható: sz. leszorító pofához, sz. párhuzam szorítópofához és sz. fix pofához. Pofaszélesség mm Keményfém bevonatú előtétpofa 68,

49 Nettó árak érvényes ig. Innováció Alkalmazható: 120 méret sz. leszorító pofához, sz. párhuzam szorítópofához és sz. fix pofához. 120ST méret / 0116 sz.-hoz _120 ST Pofaszélesség mm ST Szorító előtétpofa 55,76 104,94 Alkalmazható: sz. párhuzam szorítópofához és sz. fix pofához. Felhasználás: Egyedi körvonalú munkadarabok befogásához. Pofaszélesség mm Alumínium előtétpofa 64,45 Alkalmazható: / 0115 / 0116 sz.-hoz Felhasználás: Megakadályozza az alkatrész kiemelkedését és sík felfekvést biztosít. Pofaszélesség mm 120G 120HM Kivitel Leszorító pofa (103,88) (114,48) sima keményfém bevonattal _120G Alkalmazható: sz. párhuzam szorítópofához és sz. fix pofához. Pofaszélesség mm Felső pofa 149, Figyelem: Univerzálisan használható Munkadarab ütköző, mágneses 137, Alkalmazható: sz. befogósínhez. Felhasználás: Gépasztalon történő hagyományos rögzítéshez Befogóköröm készlet, 6 darabos 155, Pofaszélesség / pofamagasság mm 120/10 120/20 120/30 120/ Mágneses alátét, 6 mm vastag 32,12 32,12 32,12 32, _120/ _120/38 Kontúr szerinti befogás Egyre fontosabb szerepe van: Pl. 3D nyomtatóval készített finiselő megmunkálás. 49

50 GARANT ZeroClamp Központos befogás precíz és rugalmas Központosító satu szélessége 80 mm és 120 mm. V1: T-hornyos központosító satu semleges kapcsolódással V2.1: Központosító satu... Alakzáró Megakadályozza a pofák elemelkedését Erős Max. szorítóerő 17 kn (80 méret) ill. 25,5 kn (120 méret)... több munkadarabos befogósínhez Szorítókengyellel Alkalmazható: Befogótárcsa nélküli konzolhoz Több munkadarabos befogósínekhez Rugalmas alap Rugalmas felfogatás, alkalmazható: Gépasztalhoz, lapokhoz, raszterlapokhoz Pontosság Változtatható központbeállítás ± 0,02 mm Gyors csere néhány mozdulattal, 90 -kal elforgatható Alkalmazási példák... befogótárcsa nélküli konzolhoz 3-as konzol sz. Palettázó rendszer Speciális konzol Közvetlenül a gépasztalra Központosító satu fogazott konzolon 50

51 Nettó árak érvényes ig. Innováció V1, V2.1 és V2.2 igény esetén adaptálható.. vagy közvetlenül befogótárcsákra gyors és egyszerű átalakítással V2.2: Központosító satu leszerelt szorítókengyelekkel A szorítókengyeleket húzza ki oldalt a megvezetőkből Központi furattal Alkalmazható: Konzolhoz befogótárcsával 90 ill. 138 mm befogótárcsa 80 mérethez 120 ill. 138 mm befogótárcsa 120 mérethez Adapterlap használata A hozzávaló adapter lemezzel a központosító satuk közvetlenül a befogótárcsákra és konzolokra fogathatóak. T1 méretű adapter lemez a sz. 80 méretű központosító satura szerelve. T2 méretű adapter lemez a sz. 120 méretű központosító satura szerelve. Felfogatás közvetlenül befogótárcsára indexálással

52 GARANT ZeroClamp Központosító satu Központosító satu rugalmas felhasználáshoz. Teljesen biztonságos működés a tokozásnak köszönhetően. Különösen precíz, ismétlési pontosság 0,02 mm. Változtatható központbeállítás ± 0,02 mm. Felhasználóbarát kezelés, változatos pofakínálat. Edzett működő felületek. Stabil szerszámacélból, felületvédelem rövid idejű nitridálással. Előny: Rugalmas, könnyű súlyú. Multifunkcionálisan használható Befogósín (80 mm ill. 120mm), konzolok vagy befogótárcsák ( 90 a 80 mérethez, és 120 vagy 138 a 120 mérethez: Befogócsaphoz előkészített furat) Közvetlenül a gépágyon, cserélhető lapon vagy konzolon (360156). Felhasználás: Ideális 5 oldalas megmunkáláshoz, tökéletes nyers darab befogása esetén. Rendkívül sokoldalúan használható: Palettázó ill. automatizált rendszereken, több munkadarab befogás pl. befogósínekkel, egy munkadarabos befogás konzolokkal vagy közvetlenül a gépen. Tartalom: Inkluzív dugókulcs fej E12 sz Inkluzív 2 feszítőkarom. Különleges tartozék: Szorítópofa változatokat lásd sz ill sz. konzolok, a sz. központosító- / adapterlemez szükséges a központosító satunak a befogótárcsán való rögzítéséhez (alkatrészlista), sz. speciális befogócsap ( sz.-hoz). Erős Befogóerő max. 17 KN (80 méret) ill. max. 25,5 KN (120 méret) Pontosság Változó központbeállítás ± 0,02 mm Semleges kapcsolódás Rugalmas felfogatás a gépasztalra Konzolokra vagy lapokra Raszterlapokra Precíz tájolóhornyok Gyors elhelyezés az asztalon vagy a raszterlapon Pofaszélesség A Központosító satu Max. szorítóerő Forgatónyomaték Központosító satu T-horony Löket Súly A Hossz Szélesség Magasság mm kn N m mm kg mm mm mm mm ,66 640, , , ,18 747,30 25, , Befogócsapok a központosító satuhoz Belső menettel, inkluzív a hozzávaló tőcsavar. Típus 14M12/90 18M12/120 18M12/ Befogó csapok központosító satuhoz 44,41 50,56 79,08 Típus Központosító mm Befogótárcsa -höz mm M 1 M12 _14M10/ Tartozékok központosító satuhoz Alkalmazható: sz.-hoz Felhasználás: T1 méret A 80 méretű központosító satu befogásához az 138 mm befogótárcsán. T2 méret A 120 méretű központosító satu befogásához az 120 mm vagy 138 mm befogótárcsán. Központosító satu sz. 80 méret _T1 Adapterlemez T1 méret Befogócsap sz. 18M12/138 méret Típus T1 T Központosító / adapter lemez 253,34 92,01 _T2

53 Anyag: Tartalom: Tartozékok központosító satuhoz Edzett szerszámacél, rövid idejű nitridálással. Inkluzív rögzítőcsavar. Rátétpofák központosító satuhoz / HM rátétpofák / / /0143 Szorító rátétpofák / Puha rátétpofák Típus ,71 196, ,50 222,60 HM rátétpofa pár ,10 235, ,30 262,88 Pofaszélesség b mm Befogási tartomány ( ) mm Befogási tartomány ( ) mm Befogási tartomány ( ) mm Befogási tartomány ( ) mm C ( ) mm 54,95 57 C ( ) mm 57,95 60 C ( ) mm 58,95 61 C ( ) mm 58,95 62 Típus Prizmás pofa pár 228,96 246,98 Befogási tartomány mm 3,6-25 C mm 56,95 57 D mm 15 Befogási 90 mm Befogási 120 mm Típus ,51 169, ,71 196,10 Szorító rátétpofa pár ,84 208, ,10 235, ,52 117,13 Puha rátétpofa pár ,25 143,63 Pofaszélesség b mm Befogási tartomány ( ) mm Befogási tartomány ( ) mm Befogási tartomány ( ) mm Befogási tartomány ( ) mm Befogási tartomány ( ) mm Befogási tartomány ( ) mm C ( , ) mm 49,95 50 C ( ) mm 54,95 57 C ( ) mm 57,95 60 C ( ) mm 58,95 61 C ( ) mm 59,95 62 D ( , ) mm

54 GARANT ZeroClamp Intelligens Tökéletes az automatizált gyártásban való felhasználáshoz. Rugalmas A sz. 80 ill. 120 mm méretű központosító satu befogható. Befogótárcsa 90 mm ill. 120 mm Hozzáférhető A központosító satu ill. az alkatrész megemelése biztosítja az orsó jobb hozzáférését. Megvalósítható 5 oldalas megmunkálás. Befogás nullponti befogórendszerrel Kapcsolási pont Torlónyomás lekérdezés vagy kifúvatás funkció. Rögzítés Szorítókörömmel is lehetséges. Levegő eljuttatás A gépasztalon keresztül vagy manuálisan az oldalsó csatlakozón. Konzol központosító satuhoz, befogótárcsával Furattal a sz. 18M16 méretű befogócsapokhoz. Alternatív rögzítés befogókörmökkel vagy M12 csavarokkal a T-horonyban. Rögzítőfurat kialakítás GARANT ZeroClamp nullponti befogórendszerhez (raszterméret 200 mm). Manuális használat vagy levegő átvezetés a gépasztalon keresztül lehetséges. Inkluzív 90 mm ill. 120 mm befogótárcsa a sz. központosító satu befogásához. Alkalmazható: A sz. központosító satuhoz. Anyag: Acél Felhasználás: 5 oldalas megmunkáláshoz többtengelyes megmunkáló központokon. Gazdaságos megoldásként a GARANT ZeroClamp nullponti befogórendszeren vagy palettázó ill. automatizált rendszereken, vagy közvetlenül a gépasztalon. Figyelem: 80/4 méret 120/4 méret Rögzítés 200-as keresztirányú rasztermérettel. Típus /4 120/ Konzol befogótárcsával 1614, ,62 (1796,70) (2025,66) Hossz mm 320 Szélesség mm Magasság mm 125 Befogó csap raszterméret mm 200 Befogótárcsa mm Befogócsap furatok száma

55 Nettó árak érvényes ig. Innováció Alkalmazási példák GARANT ZeroClamp központosító satu Központosító satu konzolon befogótárcsával Központosító satu fogazott konzolon Központosító satu automatizált folyamatban Központosító satu szorító rátétpofával 3-as konzol központosító satuhoz A központosító satu befogása a hármas konzolra befogókörmökkel történik. Kettős horony befogási oldalanként, így a központosító satuk akár 90 -kal elforgathatók. A konzol rögzítése a gépasztalra a GARANT ZeroClamp nullponti befogórendszerrel (a csatlakozó furatok a _18M16 sz. befogó csaphoz vannak kialakítva) vagy horonycsappal közvetlenül a gépasztalra történik. Alkalmazható: A sz. központosító satuhoz. Anyag: Nagyszilárdságú alumínium, kemény anódizált. Tartalom: Inkluzív 6 horonycsap a beigazításhoz. h n Típus 80/ as konzol központosító satuhoz (1888,92) d mm 400 h mm 140 n H7 mm 20 Szög α fok 45 n d Szállítás központosító satu nélkül. α 55

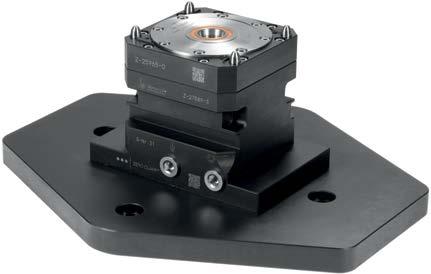

56 GARANT ZeroClamp Konzolok központosító satuhoz Gazdaságos megoldás a GARANT ZeroClamp nullponti befogórendszerrel vagy palettázó, ill. automatizált rendszerrel való felhasználás esetén. Fogazás A központosító satu biztonságos pozícionálásához ill. rögzítéséhez. Befogó hornyok A központosító satu szorítóinak elhelyezéséhez Hozzáférhető A központosító satu megemelése biztosítja az orsó jobb hozzáférését. Megvalósítható 5 oldalas megmunkálás. Befogás nullponti befogórendszerrel 2 furat a _18M16 sz. befogócsapoknak (raszterméret 200 mm). Befogás T-hornyokkal M12 csavar Típus Konzol központosító satuhoz 868,14 967,78 Hossz mm 250 Szélesség mm 120 Magasság mm 125 Befogó csap raszterméret mm 200 Befogócsap furatok száma 2 56 Konzol központosító satuhoz Furattal a sz. 18M16 méretű befogócsapokhoz. Alternatív rögzítés befogókörmökkel vagy M12 csavarokkal a T-horonyban. Rögzítőfurat kialakítás GARANT ZeroClamp nullponti befogórendszerhez (raszterméret 200 mm). Alkalmazható: A sz. központosító satuhoz. Anyag: Acél Felhasználás: 5 oldalas megmunkáláshoz többtengelyes megmunkáló központokon. Gazdaságos megoldásként a GARANT ZeroClamp nullponti befogórendszeren vagy palettázó ill. automatizált rendszereken, vagy közvetlenül a gépasztalon.

57 Nettó árak érvényes ig. Innováció A pneumatikus központosító satu erős és univerzális Az aktív befogóelem kiválóan alkalmas az automatizált gyártáshoz. Manuálisan is kezelhető! Sokoldalú Átfogó szorítópofa választék nyers darab befogásához. Power Szorítóerő max. 40 kn. Bevált alap A GARANT ZeroClamp alapegységekhez használható. Alacsony karbantartási igényű A száz százalékos tokozás véd a szennyeződéstől és a forgácsoktól. Külön ajánlatkérésre, 3736,50 eurótól Precíz Változó központbeállítás ± 0,02 mm. Levegő csatlakozó Manuális nyitás ill. zárás standard sűrített levegős pisztollyal lehetséges. Levegő eljuttatás Automatizált üzemben a levegő eljuttatása 4 csatornás befogótárcsával történik. 57

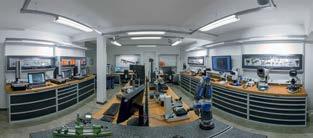

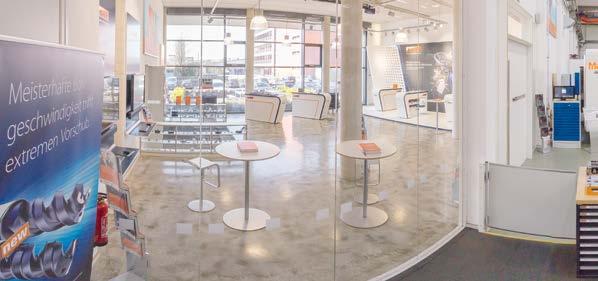

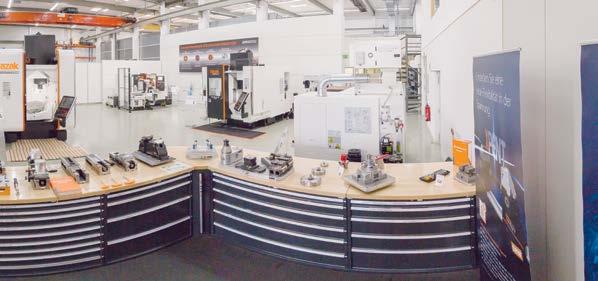

58 GARANT ZeroClamp Bemutatkozik Oltrogge Nézze meg élőben a forgácsolást és a befogástechnikát az új Oltrogge kompetencia központban. Az Oltrogge & Co. KG vállalatnál, a Hoffmann Group bielefeldi partnerénél élményszámba megy az 500 nm területű kompetencia központ a GARANT bemutatótermével, melyet 2016-ban teljesen felújítottak. A befogástechnika kiállításon mindent megtudhat az innovatív szerszámbefogó rendszerekről, melyekkel a folyamatbiztonság és az időegység alatt leválasztott forgácstérfogat is jelentősen növelhető. Ezen felül rendelkezésre áll egy légkondicionált méréstechnikai laboratórium és egy ultramodern szeminárium terem. További bemutatótermek: A brémai telephelyünkön A göppingeni telephelyünkön A müncheni telephelyünkön 58

59 Nettó árak érvényes ig. Innováció Látogasson meg minket egy virtuális sétára is: olt7.de/vrgarant A változatos szemináriumi programot tapasztalt alkalmazástechnikusok és a gyakorlati területről származó ágazati szereplők alakították ki. Használja ki a teljes körű továbbképzési lehetőségeket és nézze meg az innovatív szerszámtechnológiákat, trendeket és a jövő kérdéseit, valamint az aktuális felvetésekre adott konkrét megoldási javaslatokat. Mazak VARIAXIS i tengelyes megmunkáló központ. Az 5 tengely egyidejű vezérlésének és a GARANT ZeroClamp rendszerünknek köszönhetően egyetlen felfogatással lehetséges a komplex alkatrészek maró megmunkálása. GARANT ZeroClamp körasztal a GARANT Xpent 5 tengelyes gépsatuval. Gödde partnerünknél Kölnben Perschmann partnerünknél Braunschweigben. Oltrogge & Co. KG Finkenstraße Bielefeld 59

60 A természetben találhatók a legnagyszerűbb befogási megoldások. Ezeket ajánljuk most az Ön gyártási eljárásaihoz is. Modell: GARANT Xpent 5 tengelyes befogó A szerszámok világában is a tökéletesség érvényesül. A GARANT prémium márka a Hoffmann Group gyártói kompetenciájának védjegye. A több mint kiváló teljesítménnyel rendelkező szerszám az összes alkalmazási területen nyújt biztos innovációt, konstans prémium minőséget és mindezt optimális ár/érték arány mellett. Részletes információkért látogasson el honlapunkra: Ez a reklámfüzet, a grafikus kialakítása és az alkalmazott cikkszám rendszer szerzői jogvédelem alatt áll. Az utánnyomás és mindennemű sokszorosítás akár kivonatosan is csak a Hoffmann GmbH Qualitätswerkzeuge vállalat, München, írásos hozzájárulásával engedélyezett. Az árak a katalógusban szereplő nettó árak, érvényes ig. Az árak euróban értendők szavatosság nélkül. Tévedések és változtatások joga fenntartva. Hoffmann Hungary Quality Tools Kft. Zugligeti út 41 H-1121 Budapest Hungary Phone: Fax: A rendeléseket, szállítást és számlázást végzi: Hoffmann Nürnberg GmbH Qualitätswerkzeuge Franz-Hoffmann-Straße 3 D Nürnberg Phone: Fax: hu KW 1761 HU
