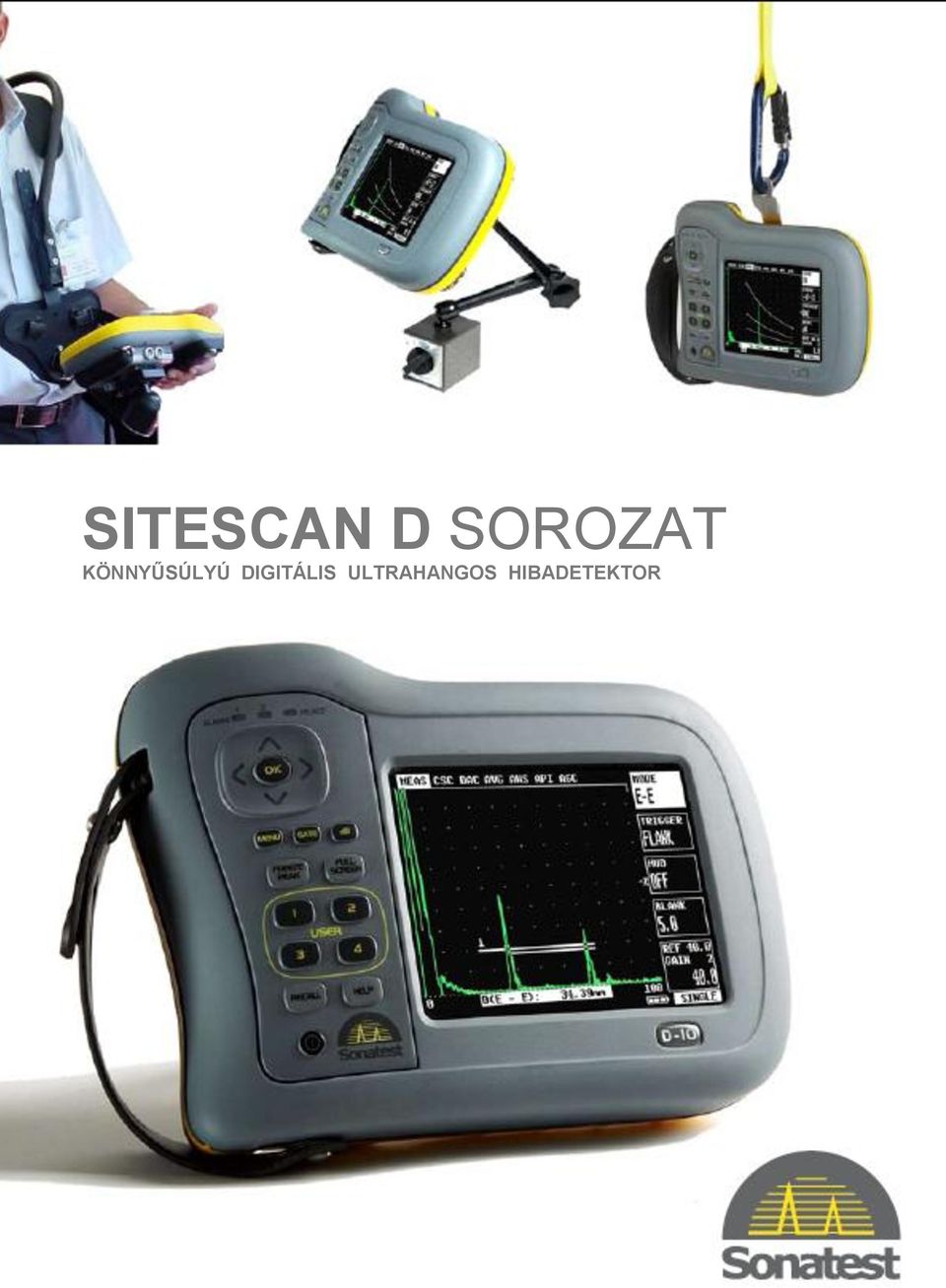

1 X SITESCAN D SOROZAT KÖNNYŰSÚLYÚ DIGITÁLIS ULTRAHANGOS HIBADETEKTOR

2 A SITESCAN D SOROZAT Minőség, teljesítmény és megbízhatóság újracsomagolva. Több mint 20 éve a Sitescan név a megbízhatóságot, technikailag fókuszált hibadetektálást jelenti, és az új család is folytatja ezt a hagyományt. A Sitescan kiváló teljesítményt és fejlett tulajdonságokat kínál a könnyen és gyorsan használható interfészeken keresztül, melyek a mérnöki tapasztalatainknak köszönhető. Az előző generációnál is meglévő könnyű használatot tovább fokoztuk a menü navigációs gombbal, amely a funkciók gyors elérését biztosítja. A menü felépítésének köszönhetően végigvezeti a felhasználót a feladatokon, így a kezelés gyorsan természetessé válik. A Sitescan D-10 szélessávú erősítővel rendelkezik, amely a vizsgálófejek széles választékával kompatibilis, míg a D-20-as modellbe számos keskenysáv is foglaltatik a még jobb teljesítmény érdekében. Az analóg érzés, amely a magas minőségű szélessávú erősítőnek köszönhető, minden szükséges részletet megmutat, amelyek ahhoz szükségesek, hogy minden hibatípust detektálni tudjunk, úgy mint például a lyukakat, repedéseket. A felbontása pedig megfelelő az apró jelek azonosítására. Tipikus alkalmazásai a hegesztés varrat vizsgálatok, korrózió vizsgálatok, kisebb öntvények/kovácsolások vizsgálata és rétegeltség vizsgálatok. Könnyűsúlyú ergonómia A Sitescan D sorozat a hordozható hibadetektorok új generációját képviseli. Az áttörő ergonomikus kialakítást továbbfejlesztettük, és még kényelmesebbé tettük, az egész napos használatra. A kijelző méretét nem áldoztuk fel a kompakt méretek elérése érdekében, így a Sitescan-nek van a legmagasabb kijelző/készülék méretaránya, bármely terepre készült készüléket figyelembe véve. Hibaméretezés (ÖRG, TEN, AWS, API) opcionálisan Opcionálisan rendelkezésre áll, a fejlett ÖRG, TEN, API 5UE és AWS hibaméretezési technika; biztosítva a pontos és gyors hibaméretezést és jelentéskészítést. ÖRG Akár 10 pontot használva tudjuk a ÖRG görbét megrajzolni, a választható JIS/ASME és EN1714 görbékkel. A kiválasztott ÖRG görbe monitorkapuként viselkedik a riasztás során. Az 1-es kaput használhatjuk a hiba magasságának méréséhez. TEN/AVG Az TEN szoftver bármely vizsgálófejhez konfigurálható és pontos hibaméretezést ad közvetlen értékleolvasással. A látható egyenértékű reflektor görbét úgy lehet beállítani, hogy a kijelzőn a kívánt elfogadási szint jelenjen meg és ez használható legyen a riasztás triggereléshez és a méretezéshez is.

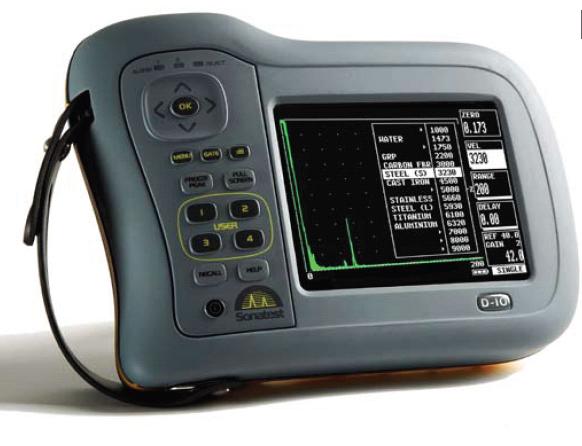

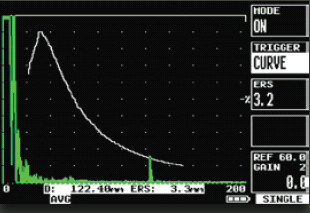

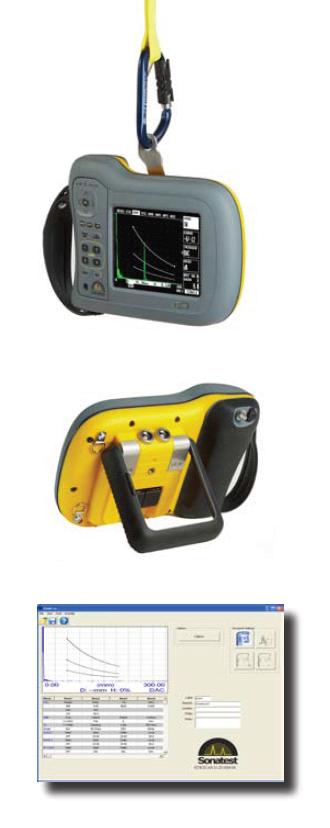

3 Jól látható kijelző Minden hibadetektornál a kijelző egy létfontosságú alkotóelem. A Sitescan-nek színes tükröződésmentes TFT kijelzője van, ezáltal magas láthatóságot biztosít kedvezőtlen fényviszonyok között is. A színek minősége a menükben és a hullámformánál fokozza a kép tisztaságát, az LCD kijelzés pedig lehetővé teszi, hogy erős napfényben is kiválóan látható legyen. A TFT-nél nincs jelen a tipikus képkimaradási probléma, vagy az LCD-re jellemző hőmérsékletkorlát, így teljesen időjárás független. A teljes képernyő (full screen) mód maximalizálja az A-kép területet így tovább javítja az olvashatóságot, a vizsgálati sebességet. A csúcsérték funkciók biztosítják, hogy minden apró jel tisztán látható a kijelzőn, még akkor is, ha éppen csak egy PRF ciklus idejére tűnik fel a képernyőn. Robusztus és alkalmazkodó A Sonatest jól ismert robusztus kialakítása és bizonyított megbízhatósága fontos szempont a hibadetektor tulajdonosok számára. A kikapcsolt állapotban töltött idő drága és lehetőség szerint minimalizálni kell a maximális produktivitás érdekében. A Sitescan D sorozat kiváló minőségben készül, összetett polimerek felhasználásával, IP67 szabvány szerint van szigetelve, és rengeteg tulajdonságot foglal magába, megkönnyítve a terepi munkát. Az integrált támaszték segítségével könnyen pozícionálható, míg a standard foglalat a hátulján a hasznos kiegészítők használatához járul hozzá, mint például a mágneses akasztó, háromlábú állvány és vizsgálóhám. A Sitescan D sorozat könnyen rögzíthető csővezetékekhez, fémlemezekhez, vagy felakasztható a legközelebbi kampóra, ezzel biztosítva, hogy a kezelő mindkét keze szabad legyen a vizsgálat során. SDMS Sonatest adat menedzsment szoftver Ezzel a Windows alapú adat menedzsment eszközzel csatlakoztatható a Sitescan D sorozat a számítógéphez. A Lite verzió standard, amely képes a képernyőn levő A-képet rögzíteni és azt Microsoft Wordbe küldeni. Ez nagyon hasznos feljegyzések és jelentések készítéséhez. Az opcionálisan kérhető teljes verzió képes az A-képeket és a panelbeállításokat fel és letölteni, amelyet aztán könnyedén küldhetünk Microsoft Wordbe. A vastagságmérési értékek közvetlenül Excelbe küldhetők, a fejlett analíziskészítéshez és B, C-kép táblázatok készítéséhez. Fejlett vastagságmérés naplózás A vastagságmérés a Sitescan D sorozat egyik legfontosabb funkciója és a jó adatnaplózási eszköz elengedhetetlen a hatékonysághoz. Standard felszerelésként a Sitescan 2-3 dimenziós hálóformátumban képes az értékeket eltárolni, vagy a tesztsorozat fájlokat letölteni. Az alapvető vastagságméréseken felül a felhasználónak lehetősége van az A-kép tárolására megjegyzésekkel együtt vagy a B-kép funkcióval egy teljes B-képet. Az értékek megtekintése a görgető kerékkel történik és az USB csatlakozó lehetővé teszi a gyors adattovábbítást. B-Kép Az opcionális B-kép funkció az anyag keresztmetszetét mutatja meg a falvastagságnak megfelelően. A B-kép frissítésére 3-10 alkalom per másodperc közül választhatunk, és a vastagságmérési értékekkel együtt eltárolhatjuk az SDMS segítségével..

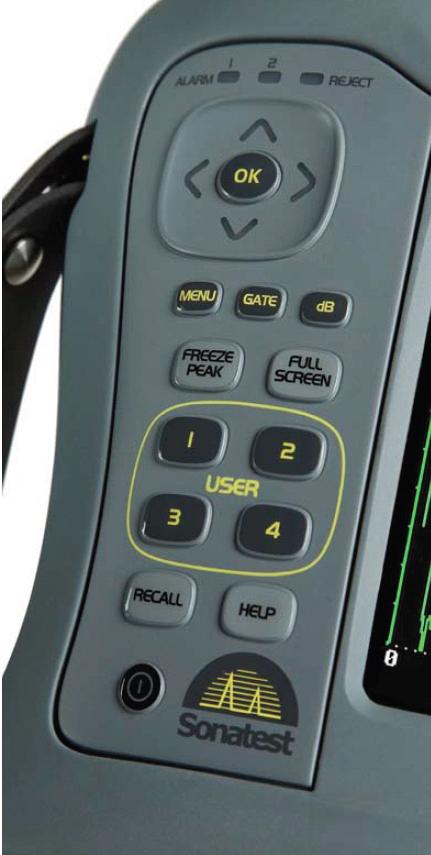

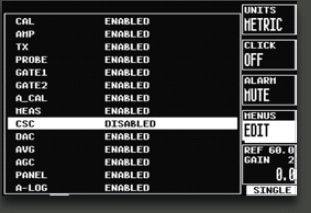

4 Navigáció A Sitescan D sorozat egy innovatív körzős vezérlőrendszert használ a gyors, egykezes menüválasztáshoz és az értékek beállításához. A billentyűzet egy új technológiát használ a vízállóság, a jól tapinthatóság növelésére mechanikai kapcsolókkal, az élettartam növelése érdekében. Egyszerűen csak simítsa körbe a hüvelykujját az egyedi körkörös (négy nyílból álló) gombon a menüpontok gyors eléréséhez vagy a paraméterek megváltoztatásához. Ez a körkörös gomb úgy működik, mint egy joystick, azonban nincs mozgórésze, amely meghibásodhatna. Közvetlen elérési gombok A Sonatest, a hibadetektorok felhasználóinak visszajelzéseiből tudja, hogy a kezelők legfőbb igénye, hogy a legfontosabb paramétereket egy gomb segítségével közvetlenül el tudják érni. Ezek a körkörös gombhoz közel találhatók, úgyhogy könnyedén lépkedhetünk az erősítés, a kapuk és a menük között egyetlen ujjal. Vannak közvetlen gombok a képek kimerevítésére és a teljes képernyő (full screen) mód eléréséhez. Felhasználói gombok A Sitescan D sorozat egyedi felhasználói gombokkal rendelkezik, amelyeket közvetlenül hozzárendelhetünk menüpontokat. A rendszer ugyanúgy működik, mint az előreprogramozott funkciógombok a mobiltelefonon. Jelöljük ki a kívánt menüpontot, és tartsuk nyomva a használni kívánt felhasználói gombot pár másodpercig. A négy gomb használatával a kezelők saját közvetlen elérési gombokat tudnak létrehozni. A gombokat műveletekhez is hozzárendelhetjük, mint az A-kép elmentése, és az automatikus 80%-os visszhangjel beállítása. Aktív csúcs Az aktív csúcs funkció a visszhang dinamikus burkológörbét ábrázolja az élő A-képpel együtt. Ez főleg akkor hasznos, ha a hibákat osztályozni akarjuk, például hegesztések vizsgálatánál. A csúcsjelet meg is tarthatjuk referenciaként, hogy a természetes visszaverődéseket ábrázoljuk, ezzel megkülönböztethetjük a hibákról érkező jeleket. Testre szabható menü A felhasználónak lehetősége van a menüt konfigurálni, hogy csak a számára szükséges funkciókat tartalmazza, ezzel a Sitescan alkalmazkodik az aktuális alkalmazáshoz és a kezelő elvárásaihoz. Például, amikor vastagságmérést végzünk, akkor kikapcsolhatjuk a ÖRG és TEN funkciókat.

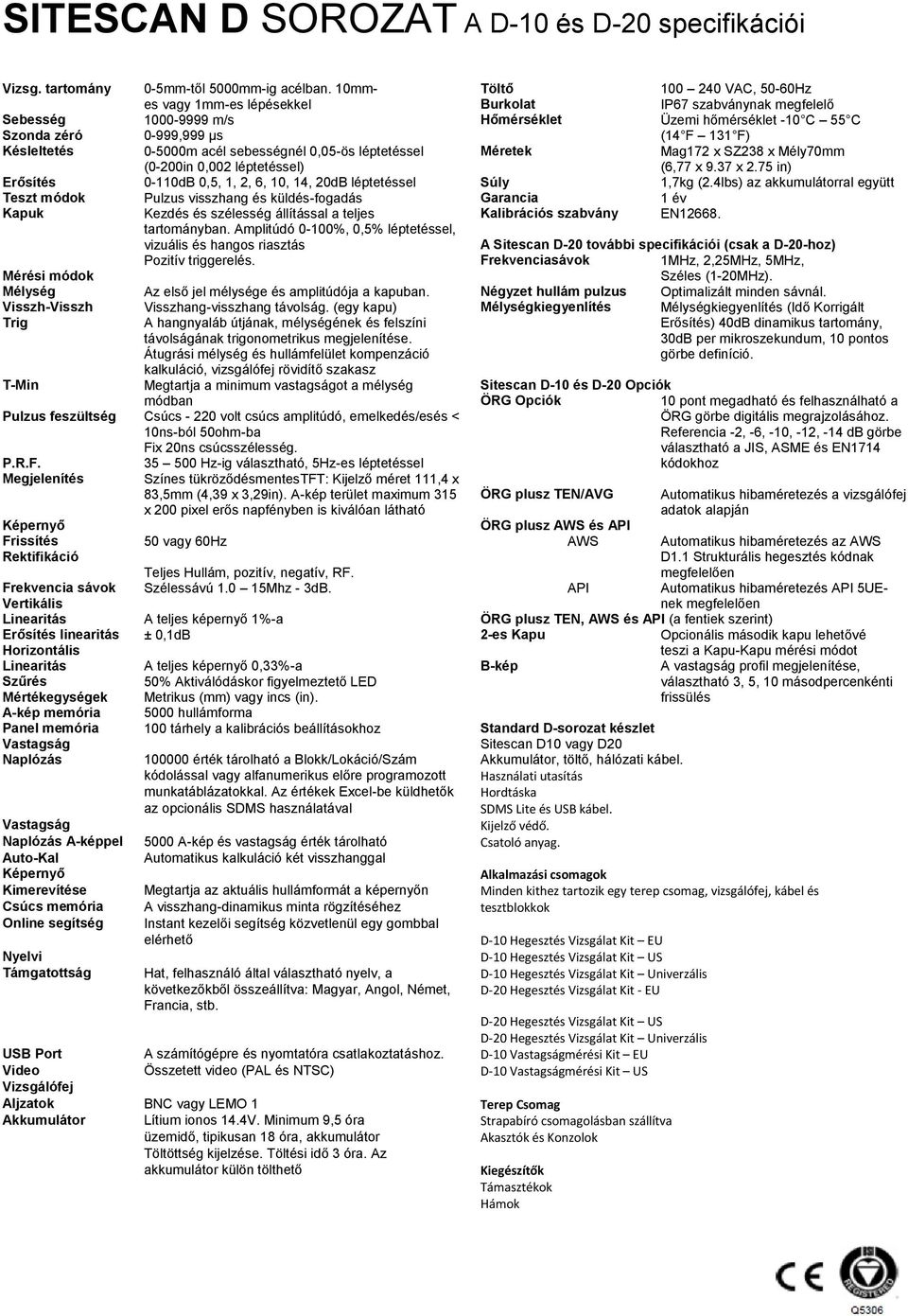

5 SITESCAN D SOROZAT A D-10 és D-20 specifikációi Vizsg. tartomány 0-5mm-től 5000mm-ig acélban. 10mm- Töltő VAC, 50-60Hz es vagy 1mm-es lépésekkel Burkolat IP67 szabványnak megfelelő Sebesség m/s Hőmérséklet Üzemi hőmérséklet -10 C 55 C Szonda zéró 0-999,999 µs (14 F 131 F) Késleltetés m acél sebességnél 0,05-ös léptetéssel Méretek Mag172 x SZ238 x Mély70mm (0-200in 0,002 léptetéssel) (6,77 x 9.37 x 2.75 in) Erősítés 0-110dB 0,5, 1, 2, 6, 10, 14, 20dB léptetéssel Súly 1,7kg (2.4lbs) az akkumulátorral együtt Teszt módok Pulzus visszhang és küldés-fogadás Garancia 1 év Kapuk Kezdés és szélesség állítással a teljes Kalibrációs szabvány EN tartományban. Amplitúdó 0-100%, 0,5% léptetéssel, vizuális és hangos riasztás A Sitescan D-20 további specifikációi (csak a D-20-hoz) Pozitív triggerelés. Frekvenciasávok 1MHz, 2,25MHz, 5MHz, Mérési módok Széles (1-20MHz). Mélység Az első jel mélysége és amplitúdója a kapuban. Négyzet hullám pulzus Optimalizált minden sávnál. Visszh-Visszh Visszhang-visszhang távolság. (egy kapu) Mélységkiegyenlítés Mélységkiegyenlítés (Idő Korrigált Trig A hangnyaláb útjának, mélységének és felszíni Erősítés) 40dB dinamikus tartomány, távolságának trigonometrikus megjelenítése. 30dB per mikroszekundum, 10 pontos Átugrási mélység és hullámfelület kompenzáció görbe definíció. kalkuláció, vizsgálófej rövidítő szakasz T-Min Megtartja a minimum vastagságot a mélység Sitescan D-10 és D-20 Opciók módban ÖRG Opciók 10 pont megadható és felhasználható a Pulzus feszültség Csúcs volt csúcs amplitúdó, emelkedés/esés < ÖRG görbe digitális megrajzolásához. 10ns-ból 50ohm-ba Referencia -2, -6, -10, -12, -14 db görbe Fix 20ns csúcsszélesség. választható a JIS, ASME és EN1714 P.R.F Hz-ig választható, 5Hz-es léptetéssel kódokhoz Megjelenítés Színes tükröződésmentestft: Kijelző méret 111,4 x 83,5mm (4,39 x 3,29in). A-kép terület maximum 315 ÖRG plusz TEN/AVG Automatikus hibaméretezés a vizsgálófej x 200 pixel erős napfényben is kiválóan látható adatok alapján Képernyő ÖRG plusz AWS és API Frissítés 50 vagy 60Hz AWS Automatikus hibaméretezés az AWS Rektifikáció D1.1 Strukturális hegesztés kódnak Teljes Hullám, pozitív, negatív, RF. megfelelően Frekvencia sávok Szélessávú Mhz - 3dB. API Automatikus hibaméretezés API 5UE- Vertikális nek megfelelően Linearitás A teljes képernyő 1%-a ÖRG plusz TEN, AWS és API (a fentiek szerint) Erősítés linearitás ± 0,1dB 2-es Kapu Opcionális második kapu lehetővé Horizontális teszi a Kapu-Kapu mérési módot Linearitás A teljes képernyő 0,33%-a B-kép A vastagság profil megjelenítése, Szűrés 50% Aktiválódáskor figyelmeztető LED választható 3, 5, 10 másodpercenkénti Mértékegységek Metrikus (mm) vagy incs (in). frissülés A-kép memória 5000 hullámforma Panel memória 100 tárhely a kalibrációs beállításokhoz Standard D-sorozat készlet Vastagság Sitescan D10 vagy D20 Naplózás érték tárolható a Blokk/Lokáció/Szám Akkumulátor, töltő, hálózati kábel. kódolással vagy alfanumerikus előre programozott Használati utasítás munkatáblázatokkal. Az értékek Excel-be küldhetők Hordtáska az opcionális SDMS használatával SDMS Lite és USB kábel. Vastagság Kijelző védő. Naplózás A-képpel 5000 A-kép és vastagság érték tárolható Csatoló anyag. Auto-Kal Automatikus kalkuláció két visszhanggal Képernyő Alkalmazási csomagok Kimerevítése Megtartja az aktuális hullámformát a képernyőn Minden kithez tartozik egy terep csomag, vizsgálófej, kábel és Csúcs memória A visszhang-dinamikus minta rögzítéséhez tesztblokkok Online segítség Instant kezelői segítség közvetlenül egy gombbal elérhető D-10 Hegesztés Vizsgálat Kit EU Nyelvi D-10 Hegesztés Vizsgálat Kit US Támgatottság Hat, felhasználó által választható nyelv, a D-10 Hegesztés Vizsgálat Kit Univerzális következőkből összeállítva: Magyar, Angol, Német, D-20 Hegesztés Vizsgálat Kit - EU Francia, stb. D-20 Hegesztés Vizsgálat Kit US D-20 Hegesztés Vizsgálat Kit Univerzális USB Port A számítógépre és nyomtatóra csatlakoztatáshoz. D-10 Vastagságmérési Kit EU Video Összetett video (PAL és NTSC) D-10 Vastagságmérési Kit US Vizsgálófej Aljzatok BNC vagy LEMO 1 Terep Csomag Akkumulátor Lítium ionos 14.4V. Minimum 9,5 óra Strapabíró csomagolásban szállítva üzemidő, tipikusan 18 óra, akkumulátor Töltöttség kijelzése. Töltési idő 3 óra. Az akkumulátor külön tölthető Akasztók és Konzolok Kiegészítők Támasztékok Hámok

6 SITESCAN D sorozat kiegészítők Terep csomag Tartós, erős hordtáska. Repülőre felvihető kézipoggyász méretek: 488mm x 386mm x 229mm 19.2 in x 15.2 in x 9.0 in Gravitációs középpont akasztó (mágneses kampó mellékelve). Heveder akasztó Mágneses akasztó Heveder / két karabineres heveder. Támaszték csomag Osztott rögzítő kar (3 talapzattal): Vákuumos Mágneses Fogós Hám Ez az egyedi hám lehetővé teszi a kezelő számára, hogy mindkét kezét szabadon használja. A szabadalmaztatott hám tervezésénél mindkét szempontot figyelembe vették, egyrészt az ergonomikus hordozást, másrészt a nagyon könnyű súlyt. A széles váll-lap és testközéppontú pozícionálás, a Sitescan D egységek hordozását örömtelivé teszik. Maga a hám kifejezetten stabil, de pluszban egy deréköv is felszerelhető rá, ha a munkakörnyezet ezt megkívánja. A hám ideális a hosszan tartó munkafolyamatokhoz. Az elülső tartószerkezet minden derékmagassághoz állítható, és egy zárszerkezettel rögzíthető a megfelelő pozícióban, a hám egyenletesen osztja el a súlyt a testen, ezzel leveszi a terhet a karokról és a csuklóról. Forgalmazza: Grimas Ipari Kereskedelmi Kft Budapest, Puli sétány 2-4 Tel:
