1 4700, MF 5700 és MF LEMF A MASSEY FERGUSONTÓL

2 02 MF 4700, MF 5700 és MF 6700 Új mércét teremt. Felülmúlja az elvárásokat A VILÁG ÉS A MÁRKA ÚJ IKONJA - A mezőgazdasági gépek piacának legrangosabb márkaneveként a Massey Ferguson szenvedélyt ébreszt azokban a professzionális gazdálkodókban, akik szeretik az ötletes mérnöki megoldásokat és az ikonikus traktorokat. A Massey Ferguson traktorok a márka történetében végig koruk szellemiségét szimbolizálták. Legemblematikusabb elődjei a fekete traktor, a Ferguson Brown, a TE20-as, a világhírű MF 35 és MF 65 sorozat, az MF 135, MF 165, MF 200 és MF 300 sorozat nyomdokaiban járva az MF 4700, MF 5700 és MF 6700 célja, hogy folytassa ezeknek a gyakorlati innováció terén ikonikussá vált MF típusoknak a figyelemre méltó történetét, és a modern megfelelőjük legyen a jelen mezőgazdasági feladatai során. Modern úttörők a mezőgazdaságban a jövő hírnökei a saját területükön. Folyamatosan átlépik a korlátokat. Ez az egyszerű és megbízható új traktorszéria új távlatokat nyit a mezőgazdaság világában. Massey Ferguson tervezés és gyártás Az MF traktorcsaládra jellemző stílusos megjelenés. Teljesen új tervezés, a legújabb szabványok szerinti gyártás. A legmodernebb technológiákkal felszerelt gyárakban építik. További információk a 4 7. oldalon A Massey Ferguson mindig innovatív, de praktikus megoldásokat kínált a gazdák igényeinek kielégítésére, hogy válaszolhassanak az adott kor kihívásaira. Ez a sorozat folytatja ezt a hagyományt azáltal, hogy olyan rendkívül korszerű, nagy teljesítményű, nagy teherbírású, egyszerű traktorokat kínál, amelyek világszerte kivételes hatékonyságot biztosítanak minden gazdálkodó számára. A teljesen új, mégis egyszerű kialakítás, a világ különböző tájain található legkorszerűbb gyárakban végzett gyártás, a hatékony hajtásláncverziók és a magas szintű kényelem révén az MF 4700-as, MF 5700-as és MF 6700-as traktorokat kifejezetten arra tervezték, hogy a világ új húzómotorjai legyenek. Valóban kivételes ár-érték arányt képviselnek valamennyi ágazatban!

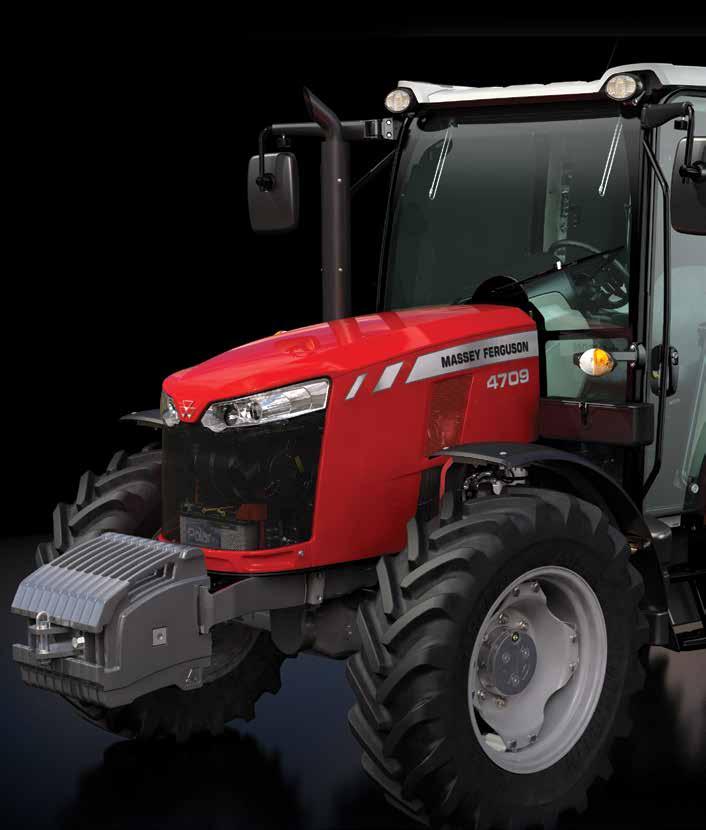

3 03 Új AGCO POWER motorok Üzemanyag-takarékos és erőteljes 3 vagy 4 hengeres motorok, amelyek megfelelnek a legújabb károsanyag-kibocsátási előírásoknak További információk a 8 9. oldalon Igazi traktor/rakodó kombináció Traktorját gyárilag teljes körűen az MF rakodókhoz előkészített kivitelben is rendelheti További információk a oldalon A vezetőfülke kényelmének új definíciója A traktorkategóriában teljesen új funkciókkal felszerelve, 360 -os körkörös kilátás. Az Ön kényelmére tervezve. További információk a oldalon Könnyen kezelhető Új, intuitív és ergonomikus kezelőszervek, a traktor a legapróbb mozdulatára is reagál. Ha megtapasztalja a vezetési élményt, az szinte olyan lesz, mintha csak az autóját vezetné. További információk a oldalon A MASSEY FERGUSONTÓL Hidraulika-rendszer Alapfelszereltségként egy rendkívül hatékony, kétszivattyús rendszer biztosítja az optimális hatékonyságot a különböző berendezések egyidejű használata során. További információk a oldalon 2WD és 4WD mellső hidak Rendelhető elektro-hidraulikus kapcsolással, hátsó differenciálzárral és négykerékhajtással További információk a oldalon Új és MODERN sebességváltó Ezt a teljesen új 12x12 szinkronizált sebességváltót úgy tervezték, hogy hatékony teljesítménytovábbítást biztosítson minimális belső energiafelvétel mellett. Nincs még egy ilyen teljesítményű traktor a világon. Könnyen hozzáférhető kezelői környezet A kezelőállásba a széles, nagy lépcsőközű fellépőkön át akár a jobb, akár a bal oldalról nagyon egyszerű beszállni További információk a oldalon TLT Az 540, 540E és 1000-es TLT fordulatszám közötti választási lehetőség révén az összes modern munkaeszköz problémamentesen üzemeltethető További információk a oldalon További információk a oldalon

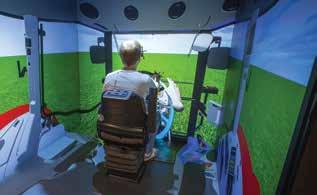

4 04 Más kérdések felvetése, hogy új és aktuális válaszokat találjunk a kor kihívásaira óra üzemi vizsgálat Tervezés 3D-s virtuális valóságban Mindenki, aki napjainkban Massey Ferguson traktort vásárol, elvárja, hogy az megfeleljen a legújabb üzemeltetési és környezetvédelmi előírásoknak. Azt várják tőle, hogy napjaink legjobb technológiáját a kényelemmel, egyszerűséggel, megbízhatósággal, a minőséggel és a legjobb munkavégzési élménnyel ötvözze. Honnan tudjuk mindezt? Mert a tervezés során Önt partnernek tekintettük, és végig az Ön szempontjai álltak a középpontban. Ez az oka annak, hogy a Massey Ferguson mérnökei tiszta lappal kezdték a tervezést. Mérnökeinknek a vérében van a gazdálkodás, és az a képesség, hogy felismerjék az Ön igényeit. Készek új megoldások kifejlesztésére a gazdálkodás mai és jövőbeni komplex kihívásai számára. GLOBÁLIS FORMATERV EGY GLOBÁLIS TRAKTOR A GAZDÁLKODÁS SZÁMÁRA Világmárka vagyunk. Mi a Massey Ferguson vagyunk, és az új MF 4700, MF 5700 és MF 6700 sorozat tagjai azok a traktorok, amelyek megtestesítik ennek a kijelentésnek az értelmét. Olyan traktorokat alkottunk és alkotunk, amelyekben minden a gazdálkodásról szól. Az új MF 4700, MF 5700 és MF 6700 révén a Massey Ferguson génjei eljutnak a szántóföldekre, hogy a gazdák a világ minden táján megtapasztalhassák, mi történik akkor, ha a technológia világos, egyszerű és megfizethető. Hosszú történelme során a Massey Ferguson nemcsak mezőgazdasági gépeket tervezett, épített és értékesített, hogy a lehető legjobb gépekkel lássa el a gazdálkodókat, hanem ennél sokkal többet tett. A Beauvais-ban készült 3D-s műszaki rajzokból az MF virtuálisvalóság-termében és gyáraiban mindig is olyan traktorok születtek, amelyek célja az volt, hogy a gazdák nap mint nap megbízhassanak bennük.

5 05 A MASSEY FERGUSONTÓL

6 06 A Massey Ferguson franciaországi Beauvais-ban lévő traktorgyára elnyerte A 2016-os év Francia Gyára Díjat L Usine Nouvelle Modern, korszerű gyártástechnológia Beépített megbízhatóság, teljes megbízhatóság A megbízhatóság a génjeinkben van. A márka ígéretéhez híven a Massey Ferguson elkötelezett aziránt, hogy a mindig a legmagasabb minőséget nyújtsa. Az új MF 4700-as, MF 5700-as és MF 6700-as sorozat minden egyes alkatrészét precíz tervezés és kiválasztás jellemzi, gyártásukat a legjobb beszállítók végzik, az összeszerelés pedig a legújabb gyártástechnológiákkal történik. Minőségellenőri csapatunk a teljes gyártási folyamat során és a gyárból való kikerülés előtt rendszerszerű ellenőrzéseket végez, hogy minden részlet biztosan megfelelő legyen. Bármerre néz is, bármit is érint meg, a minőségi, magas színvonalú mérnöki munka eredményét érezheti. A motorháztetőn és a kormánykerék közepén egy olyan márka logóját láthatja, amelyben feltétel nélkül megbízhat. Amikor először ül új Massey Ferguson traktorjának kormányához, biztosan nehéz feladatok előtt áll. Nem tudja még, pontosan milyen kihívások állnak Ön előtt, de érzi, hogy ez az új munkagép nem fogja cserbenhagyni.

7 EGY központi mérnökség Beauvais, ahol Canoas-ból (Brazília), Csennaiból (India) és Csangcsouból (Kína) származó mérnökök is dolgoznak $350 millió dollár beruházás 07 A MASSEY FERGUSONTÓL 64 elkötelezett MF mérnök 8 évnyi fejlesztési projekt 47prototípus, amelyeket laboratóriumban és gyakorlatban is teszteltünk órányi összes tesztelés hét helyszínen szerte a világon (Franciaország, Egyesült Királyság, Törökország, 100% ban új kialakítás, motor, sebességváltó, kezelői környezet

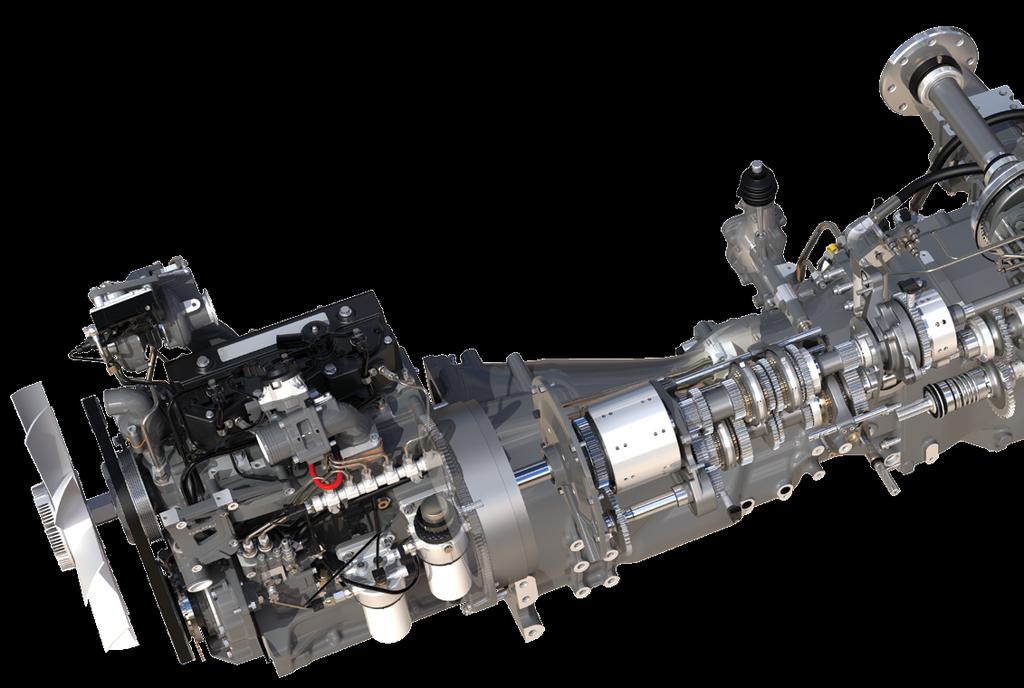

8 08 Az MF 4700-as, MF 5700-as és MF 6700-as sorozat hajtáslánca A tökéletes kialakítás meghatározása A Massey Ferguson traktorok nem kellő mértékben méltányolt, mégis talán legfontosabb része az erőátvitel. Az alváz minden alkotóelemét úgy tervezték, hogy nagyon erős legyen, ami nagy szerepet játszik egy traktor általános teljesítményében. Ez a modern kialakítás sokoldalúságot, erőt, tartósságot és kivételes képességeket garantál az MF 4700-as, MF 5700-as és MF 6700-as sorozat számára. MF 4707 MF 4708 MF 4709 MF 5710 MF 5711 MF 6712 MF 6713 Max. teljesítmény 2000 ford./perc Max. nyomaték 1500 ford./perc Sebességváltó típusa 12x12 szinkronizált sebességváltó 12x12 szinkronizált sebességváltó 12x12 szinkronizált sebességváltó 12x12 szinkronizált sebességváltó 12x12 szinkronizált sebességváltó 12x12 szinkronizált sebességváltó 12x12 szinkronizált sebességváltó Motortípus AGCO POWER 3,3l/3 henger, megfelel a legújabb károsanyag-kibocsátási előírásoknak AGCO POWER 4,4 l/4 henger, megfelel a karbantartásmentes DOC és univerzális SCR technológiának Változat Fülkés/fülke nélküli Fülkés/fülke nélküli Fülkés/fülke nélküli Fülke Fülke Fülke Fülke Tengelytáv 2250 mm 2430 mm 2500 mm Hátsó függesztőmű terhelhetősége 3000 kg 4300 kg 5200 kg

9 09 Univerzális SCR technológia A karbantartást nem igénylő, harmadik generációs SCR technológia csökkenti az állásidőt és a költségeket. A traktor teljesítménye mindig rendelkezésre áll, mivel nincs szükség a dízel részecskeszűrő (DPF) regenerálására. A MASSEY FERGUSONTÓL Adblue -tartály* Az Adblue -tartály könnyen feltölthető a tankolással egy időben. Új AGCO power motor Háromhengeres, 3,3 literes motorok szolgáltatják a LE teljesítményt. A 4,4 literes erőforrás pedig LE leadására képes. Ezek a turbófeltöltős motorok már bizonyították teljesítményüket és megbízhatóságukat az MF 5600-as és MF 5700 SL sorozatú traktorokban. Common rail üzemanyagbefecskendezés A legkorszerűbb common rail üzemanyagbefecskendező rendszer optimalizált befecskendezési nyomást biztosít még alacsony motorfordulatszámokon is, és a magasabb hőmérséklet azt is jelenti, hogy nincs szükség DPF szűrőre. Páratlan 360 -os kilátás A kompakt univerzális SCR rendszer 360 -os kilátást biztosít a kezelőnek az optimális kényelem és biztonságos munkavégzés érdekében Motor Az erő bármilyen feladat megoldásához A Massey Ferguson és mérnökcsapatunk számára a jövő alakítása és befolyásolása mindig izgalmas kihívást jelentett. Ennek során célunk, hogy az üzemanyagfogyasztás minimalizálása mellett rendkívül hatékony és erőteljes motorokat kínálhassunk, ami jelentős hatással lehet a vállalkozás nyereségességére, valamint segít megfelelni az iparág környezetvédelmi kötelezettségvállalásainak is óta a Massey Ferguson és az AGCO Power elsőként alkalmazta az előremutató SCR rendszert, ami a legegyszerűbb, karbantartást nem igénylő megoldás annak elérésére, hogy a motorok anélkül feleljenek meg a legszigorúbb károsanyagkibocsátási előírásoknak, hogy az a teljesítmény és a termelékenység rovására menne. Ez ma már szabványos megoldásnak számít az ágazatban, de még mindig élen járunk a világszerte , ilyen rendszerrel szerelt traktorunk révén! A technológiának az Ön vállalkozására nézve pozitív hatása van: csökkenti az üzemanyagszámlákat. * Az SCR az MF 4708 és MF 4709 fülkés kivitelein, valamint az összes MF 5700-as és MF 6700-as modellen található meg. A megbízhatóságáról, szívósságáról és gazdaságosságáról ismert 3,3 literes, háromhengeres AGCO Power motor az MF 4700-as sorozat központi eleme, amely LE leadására képes. Az MF 5700-as és MF 6700-as sorozat hajtását biztosító 4,4 literes, négyhengeres AGCO Power erőforrással pedig LE-s teljesítmény érhető el. Mivel mind a motor, mind pedig a traktor ugyanannak a gyártónak a terméke, ezért biztos lehet abban, hogy a termékminőség is azonos, illetve a kompatibilitás és a hatékonyság jobb már nem is lehetne. Üzemanyag-takarékosság, alacsony zajkibocsátás Az MF 4700-as, MF 5700-as és MF 6700-as sorozat minden traktorjában hosszú löketű motorok találhatók, amelyek nagy nyomaték leadására képesek széles fordulatszám-tartományban. A maximális nyomatékot alacsony motorfordulatszámon adják le: Az alacsony, mindössze 2000 ford./perc névleges motorfordulatszámon nemcsak minimális az üzemanyag-fogyasztás, de kisebb a zaj és a kopás is, ami kisebb összegű üzemanyag-számlákat és kellemesebb kezelői élményt eredményez.

10 10 Hajtáslánc Remek mérnöki megoldások 12X12 sebességváltó Modern és költséghatékony sebességváltó alacsony átviteli energiaveszteséggel, ami nagyszerű hatékonyságot és kiváló üzemanyag-takarékosságot eredményez. A sebességváltó nyomóolajzásos kenése csökkenti a közegellenállást és a súrlódást Hidraulikus TLT-kuplung biztosítja az egyszerű működtetést és a hosszú élettartamot Mechanikus vagy hidraulikus működéssel választható irányváltó hajtómű Az egy egyenesbe eső kialakítás minimalizálja a teljesítményveszteséget a teljesítmény és a gazdaságosság maximalizálása érdekében. 12E/12H fokozatú sebességváltó 6 fokozattal és 2 tartománnyal Teljesen új 3 vagy 4 hengeres motor

11 11 Elektro-hidraulikus differenciálzár-kapcsolás egyszerű aktiválás minden körülmények között A nagy igénybevételre tervezett bolygóművel ellátott, kivételesen erős hátsó híd még a legnagyobb terhelés mellett is garantálja a megbízható működést Teljesen független TLT Nagy teherbírású hátsó híd. Bármilyen munkaeszköz meghajtására képes Az ELC-vel (elektronikus függesztőmű-vezérlés) ellátott nagy teherbírású hátsó függesztőmű még a legnehezebb munkagépek biztonságos üzemeltetését is biztosítja. Lehetséges tengelytávok MF LE MF LE MF LE 460mm 2250mm 4067mm 480mm 2430mm 4305mm 520mm 2500mm 4305mm 2537mm* 2637mm* 2725mm** A MASSEY FERGUSONTÓL * Alapérték a 16,9 R 34 abroncsoknál. ** Alapérték a 18,4 R 38 abroncsoknál.

12 12 Könnyen kezelhető és hatékony sebességváltó Az MF 4700-as, MF 5700-as és MF as sorozatú traktorok vadonatúj szinkronizált sebességváltója két sebességcsoportban összesen tizenkét előre- és tizenkét hátrameneti fokozatot biztosít. Hat fokozat található a 4 12 km/h sebességtartományban (csoportban), ami általában a szántóföldi munkavégzés tartománya, míg a maximális haladási sebesség 40 km/h. Az egyes munkákhoz a megfelelő sebességfokozat könnyen kiválasztható a karnyújtásnyira lévő, mégis kézre eső sebességváltó karokkal, amelyek a be- és kiszállást sem akadályozzák. Az egytárcsás száraz kuplung könnyen kezelhető és egyszerűen szervizelhető. A szuper mászófokozat opció is elérhető, ha a szántóföldi munkavégzéshez a legalacsonyabb, 140 m/h* sebességre van szükség. * f/p-en 16.9R34 gumiabroncsokkal és 12x12 sebességváltóval Miért ilyen könnyű működtetni a sebességváltót? A táblavégi fordulóknál vagy a gazdaság udvarán, illetve a munkaeszközök csatlakoztatásakor az előre- és hátramenet közti irányváltás könnyen elvégezhető a műszerfalra szerelt mechanikus, szinkronizált irányváltókarral. Az opcionális három funkciót egyesítő bal oldali menetvezérlő kar kényelmes és egyszerű munkavégzést tesz lehetővé a legmodernebb sebességváltón keresztül. A vezető váltani tud az előre- és hátramenet között, valamint semleges állásba is kapcsolhat. A nagyobb pontosság érdekében az irányváltás reakcióképessége az irányváltás-intenzitás szabályozó segítségével beállítható, amely egyedülálló megoldás a homlokrakodóval végzett munkákhoz. Ez az opció a sebességváltó karon lévő kuplungvezérlő gombbal párosul, ami lehetővé teszi a kuplungpedál használata nélküli sebességváltást. Mivel új sebességváltóról van szó, ezért a Massey Ferguson mérnökei a kuplungpedál karos működtetését az ügyfél kényelmét szem előtt tartva tudták megtervezni. Ez az új kialakítás kisebb erőkifejtést igényel, így a sebességváltás olyan sima és egyenletes, mint egy modern személyautóban.

13 13 A MASSEY FERGUSONTÓL Lassú sebességcsoport Gyors sebességcsoport km/h Előre-/hátrameneti sebesség 12X12 sebességváltó 40 km/h normál max. sebesség - 16,9-30 hátsó gumiabroncsok 6 sebességfokozat a fő szántóföldi csoportban km/h Az ábrán az MF 4700-as sorozat szántóföldi munkavégzésre szolgáló sebességcsoportjai láthatók

14 14

15 Hidraulika és TLT Biztosítja bármilyen munkagép működtetését mindenféle munkavégzéshez A megbízható és nagy teherbírású gépet olyan traktor testesíti meg, amely megfelel a mai modern munkaeszközök által támasztott igényeknek, és képes azokat előnyeik teljes mértékű kihasználása mellett üzemeltetni a különféle mezőgazdasági munkák során. Az MF 4700-as, MF 5700-as és MF 6700-as sorozat traktoraihoz kapcsolható munkaeszközök köre szinte határtalan. 15 A MASSEY FERGUSONTÓL 1936 óta folyamatosan az iparág legjobbjai vagyunk a függesztőmű és a hidraulika-rendszer teljesítménye terén. A Massey Ferguson hárompont-függesztőműve a szántóföldi termelékenység, teljesítmény és kitűnő reakcióképesség nagyszerű példáját jelenti. Azonban soha nem pihentünk a babérjainkon, amikor azt kellett bizonyítanunk, hogy a rendszereink megfelelnek a legkorszerűbb munkaeszközök által támasztott elvárásoknak, sőt, meg is haladják azokat. Egyszerű és hatékony hidraulika-rendszer Az egyszerű, nyitott központú hidraulika-rendszert két fogaskerék-szivattyú táplálja; a 27 liter/perc teljesítményű szivattyú táplálja az összes belső rendszert, míg a 65 liter/perc teljesítményű szivattyú (MF 4700 esetén) vagy 58 liter/perc teljesítményű szivattyú (MF 5700 és MF 6700 esetén) az elektronikusan vezérelt hátsó függesztőműnél biztosítja a 3000 kg-os, 4300 kg-os, ill kg-os emelőképességet. Új, 100 literes Combined (kombinált) térfogatáram-opció Az MF 5700-as és MF 6700-as traktoroknál egyetlen gombnyomással 100 l/perc olajáram érhető el; a nagyobb térfogatáram tovább növeli a fordulatszámot és a teljesítményt a rakodóval történő munkavégzés során. 2 segédhidraulika-szelep alapáron és egy 3. opcióként Ez az olajáram továbbá a két alapáras segédhidraulika-szelepnél is rendelkezésre áll a munkaeszköz hidraulikus funkcióinak kormányzás közbeni működtetéséhez. A táblavégi fordulóknál ez elképzelhetetlen mértékben megkönnyíti a kezelő munkáját. A nagyobb teljesítményigényű munkaeszközök megtáplálásához opcióként egy harmadik segédhidraulika-szelep is felszerelhető. Új, 100 liter/perces Combined (kombinált) térfogatáram-opció gombnyomásra Hidraulika-rendszerek Belső rendszerek Alapkivitelű Opcionális segédrendszer Segédhidraulikaszelepek Emelőképesség MF l/perc kg MF 5700 MF l/perc 58 l/perc 58 l/perc a hátsó függesztőműhöz + 42 l/perc a segédhidraulika-szelephez A két szivattyú kombinálható, hogy 100 l/perc térfogatáram jusson a segédhidraulika-szelepekhez 2 alapáras 1 opcionális 4300 kg 5200 kg

16 16 Nagy teljesítményű, közvetlen hajtású TLT Az összes MF 4700-as modellt egy 35 mm-es/hatbordás TLT-tengellyel szerelik fel, amellyel 540, 540E vagy 1000 ford./perces TLT-fordulatszám érhető el. Az MF 5700-as és MF 6700-as sorozat alapfelszereltségében kétsebességes 540/540E ford./perc fordulatszámú TLT található, de opcióként 540/1000 ford./perc vagy 540/540Eco/1000 ford./perc fordulatszámú TLT-vel is rendelhető. Az 1000 ford./perc fordulatszámú TLT opcionálisan 21-bordás tengellyel is kapható. A vezérlést egy modern, független, elektro-hidraulikus működtetésű TLT-(ITLT-) kuplung végzi, amely a hajtáslánc védelme érdekében a hajtás fokozatos ráadásával könnyíti meg az összekapcsolást. Ez a jól bevált vezérlőrendszer a kiemelkedő megbízhatóságot ötvözi az egyszerű használattal, és a vezetőállásban lévő háromállású billenőkapcsolóval működtethető. A nagyobb megbízhatóság érdekében elektronika szabályozza a kapcsolás intenzitását; a lágyabb, szabályozott és optimalizált kapcsolási intenzitás révén megbízhatóan kapcsolja a TLT-hajtást bármilyen motorfordulatszámon és bármilyen méretű munkaeszköz esetén. A TLT aktiválása mellett a háromállású kapcsolónak van egy ki állása is, amelynél a tengely elforgatható, valamint egy fékezett helyzete is, amely megakadályozza, hogy például szállítás közben elmozduljon. Kiváló műszaki színvonalat képviselő hárompont-függesztőmű elektronikus függesztőmű-vezérléssel (ELC) A hátsó függesztőmű kialakítását úgy optimalizáltuk, hogy összhangban legyen a traktor méreteivel. Lenyűgöző emelőképesség jellemzi: 3000 kg az MF 4700, 4300 kg az MF 5700 és 5200 kg az MF 6700 esetén, hogy a nehéz függesztett munkaeszközöket is könnyedén felemelhesse. Az iparág legjobb elektronikus függesztőmű-vezérlése (ELC) az alapfelszereltséghez tartozik. A rendszer a hárompontos függesztőmű precíz és gyorsan reagáló vezérlését teszi lehetővé, biztosítva ezáltal a pontos munkamélység tartását a talajba hatoló munkaeszközök, valamint a talaj feletti magasság precíz szabályozását a többi munkaeszköz használata során. Nagyobb érzékenységet és pontosságot eredményez, mert az elektronika azonnal működik ez azt jelenti, hogy a vonóerő-szabályozás pontosan reagál, hogy mindig maximális vonóerőt biztosítson, minimálisra csökkentve a kerékcsúszást és az üzemanyag-fogyasztást. Finoman és pontosan működő kezelőszervek Az MF 4700-as, MF 5700-as és MF 6700-as sorozatot alapáron emelés/leengedés funkciót és vonóerőszabályozást tartalmazó normál függesztőmű-vezérléssel látják el. Extra változatban is kapható, amelyhez további funkciók tartoznak: süllyesztési sebesség beállítása, legnagyobb magasság beállítása, függesztőmű-rugózás és gyors talajba hatolás A TLT kapcsolása továbbra is elektrohidraulikusan, ugyanazzal a 3 állású biztonsági kapcsolóval történik (Be, Ki és Zár/fék). ELC-kezelőszervek az extra változatnál ELC (elektronikus függesztőmű-vezérlés) 1. Elektronikus függesztőmű állítógombjai 2. Elektronikus függesztőmű-vezérlés 3. Elektronikus vezérlődoboz 4. Elektronikus/hidraulikus vezérlőszelep 5. Helyzetérzékelő 6. Vonóerő-érzékelő a felső függesztőkarban (MF 4700 és MF 5700) és az alsó függesztőkarban (MF 6700) 7. Hárompont-függesztőmű 8. Sárvédőre helyezett függesztőműkezelőszervek opcióként

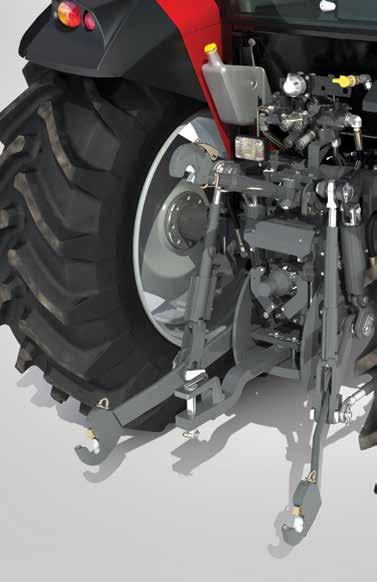

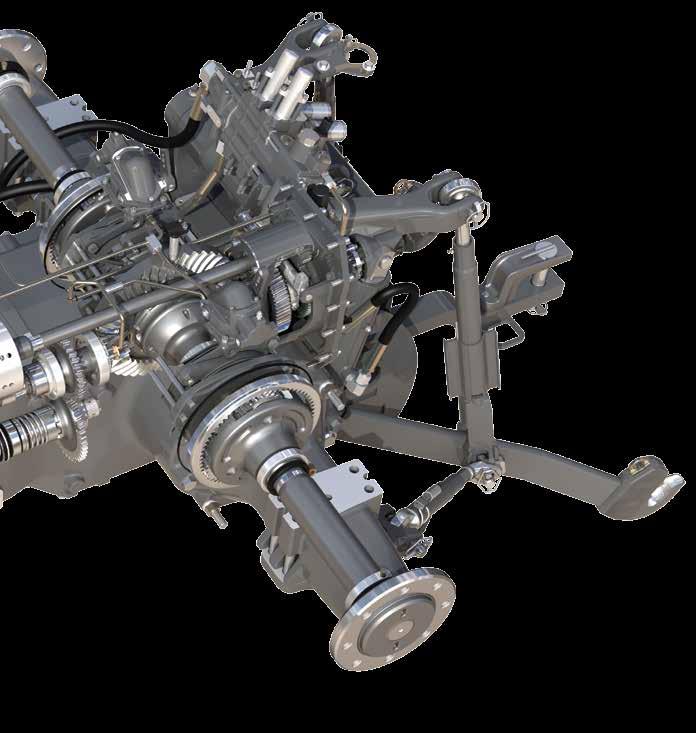

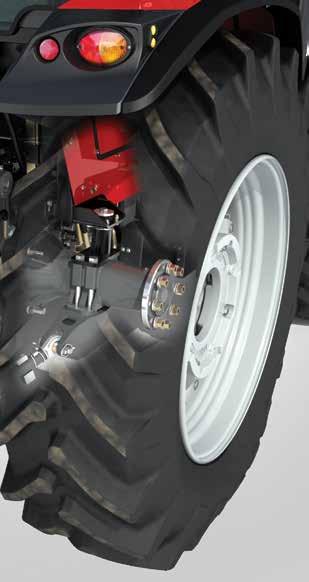

17 17 FROM A MASSEY MASSEY FERGUSONTÓL Robusztus és modern hátsó híd Az MF 4700-as, MF 5700-as és MF 6700-as traktorokat kemény munkára terveztük, és az ebből eredő követelmények teljesítéséhez ugyanazokkal a modern, strapabíró hátsó hidakkal szereltük fel, mint a legújabb, fejlett MF 5600-as és MF 5700 SL sorozatú gépeket. Az akár 5200 kg maximális emelőképességű, masszív hárompont-függesztésnek köszönhetően ezek a traktorok könnyedén képesek kezelni a modern munkaeszközöket. A speciális függesztőkar-érzékelők a Massey Ferguson jól bevált elektronikus vonószerkezet-vezérlése (ELC) révén pontos és megbízható vonóerő- és helyzetszabályozást biztosítanak. A nagy teherbírású szerkezeti hídöntvényekben új, belülre szerelt lassító hajtóművek kaptak helyet, amelyek bolygókerekek segítségével állítják elő a leadásra kerülő csökkentett fordulatszámot. Ezek emellett a nyomatékot is növelik, így maximális motorteljesítmény juthat a talajra, ami pedig maximalizálja a vonóerőt és a teljesítményt. A tengelyek maximális fékezési hatékonysága érdekében minden modell olajfürdős, a tengely belső oldalára szerelt többtárcsás fékekkel rendelkezik.

18 18 A legbarátságosabb hely a munkavégzéshez A lényegre törő, praktikus kialakítás egyszerűvé teszi a kezelést A Massey Ferguson által biztosított kezelői környezet a márka hőskorától fogva a kiválóságáról ismert, és ez alól az MF 4700, az MF 5700 és az MF 6700 sem kivétel. Ami fontos az olyan nagy teljesítményű gépeknél, mint az MF 8700 ( LE), azt a kisebb teljesítményű és alacsonyabb felszereltségű traktoroknál is kiemelt szempontként kezeljük, mert tudjuk, hogy sok gazdaság gépparkjának, így akár az Önének is éppen az MF 4700, MF 5700 vagy MF 6700 lehet a zászlóshajója. A Massey Ferguson hagyományainak őrzőjeként és folytatóiként soha nem ismerünk megalkuvást a kezelői kényelem terén. Minden részletre kiterjedő figyelmünk a vezetést egyedülálló gazdálkodási élménnyé teszi. Egy olyan traktor kezelői környezetének, amelynek megtervezésekor az egyszerű kezelhetőség állt a középpontban, nem kell feltétlenül csak az alapfunkciók biztosítására szorítkoznia. Mivel a kezdetektől fogva a kényelem és a könnyű használhatóság jegyében tervezték, az MF 4700-as, MF 5700-as és MF 6700-as sorozatú traktorokkal a nehéz munka is öröm. A vezetőálláson kívülre (fülke nélküli MF 4700 verziók) vagy a szélesre nyíló ajtókra felszerelt kapaszkodók könnyű hozzáférést biztosítanak a közvetlenül a gépre szerelt fellépőkhöz, míg az MF 4700-as sorozat alacsony váltóalagútja vagy az MF 5700-as és MF 6700-as sorozat teljesen sík fülkepadlója a piacon elérhető legtágasabb kezelői környezetet nyújtja. Az oszlopok 1300 mm távolságra vannak egymástól. Miután helyet foglalt a vezetőülésben, a kézi működtetésű kezelőszerveket a legergonomikusabb helyen találja, így a traktorban eltöltött sok ezer üzemóra során kényelmesen és megbízhatóan kezelhetők.

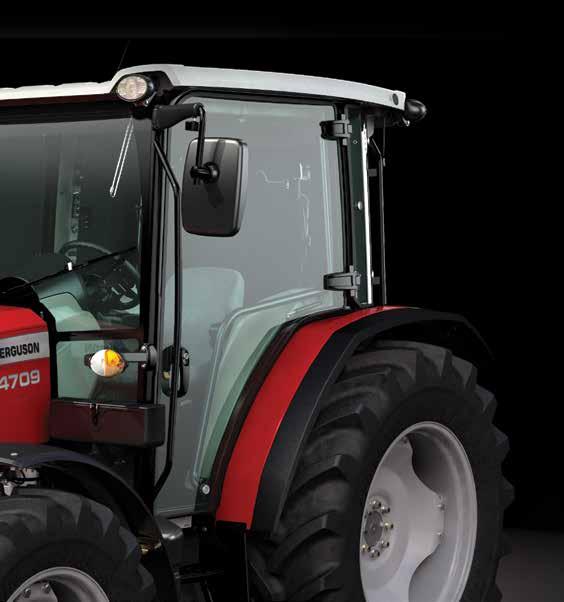

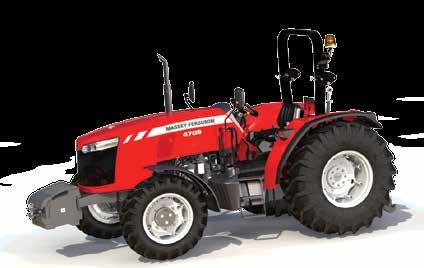

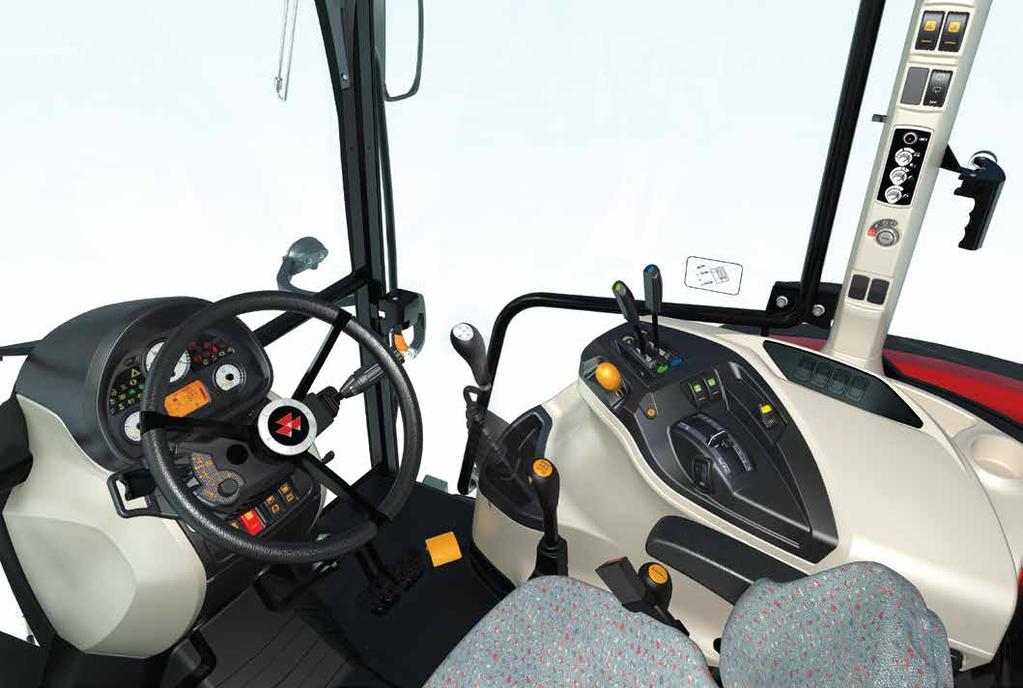

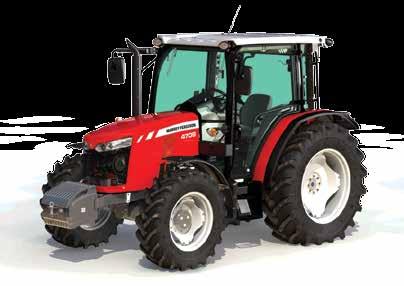

19 19 Az Ön választott traktora A MASSEY FERGUSONTÓL Fülkés verzió Az MF 4700-as, MF 5700-as és MF 6700-as sorozat fülkés verziója új mércét állít fel ebben a traktorkategóriában a kezelői kényelem tekintetében az egyedülálló körkörös kilátás és az ergonómia révén. Fülke nélküli verzió (csak az MF 4700-as sorozat) Az MF 4700-as sorozat fülke nélküli verziója is kiváló vezetői kényelmet és könnyű kezelhetőséget kínál a vezető számára. Kiemelt jellemzők Páratlan 360 -os kilátás az optimális munkakényelem és -biztonság érdekében A piacon kapható legnagyobb fülke kívül kompakt, belül mégis rendkívül tágas, és mindkét oldalon bőséges helyet kínál a beszálláshoz Kategóriaelső ergonómiai jellemzők minden szükséges elemet pont ott talál, ahol keresné őket. Az összes kezelőszerv könnyen elérhető, és precíz és egyszerű kezelést tesz lehetővé

20 20 Egyszerű irányváltás Az irányváltás-intenzitást szabályozó Comfort Control funkcióval felszerelt opcionális menetvezérlő kar révén nyújtózkodás nélkül kezelheti a kuplungot és az irányváltót. Az alapfelszereltséghez tartozó mechanikus kar ideális a rakodóval végzett munkákhoz. Minden a megfelelő helyen A jobb oldali oszlopon olyan kapcsolókat helyeztek el, amelyekre a mindennapi munkában ritkábban van szükség, mégis a munkanap szerves részét képezik. Itt találhatók a munkalámpák és a hátsó ablaktörlő kapcsolói, az ELC vezérlőpanel és az indítókulcs. Nagy ablakok a 360 -os kilátás érdekében Az optimális hatékonyság és a biztonság érdekében

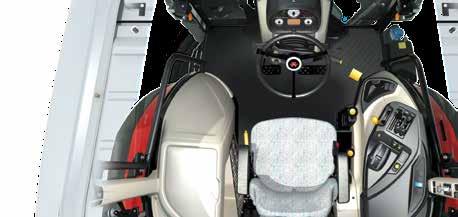

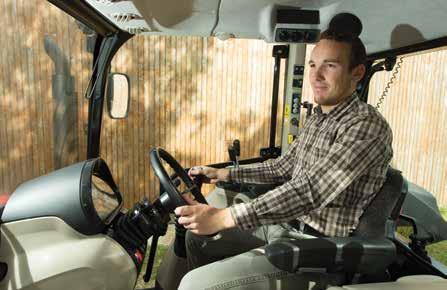

21 21 A legjobb munkakörülmények A lényegre törő, praktikus kialakítás egyszerűvé teszi a kezelést A MASSEY FERGUSONTÓL Tudjuk, hogy a munkanapok során valószínűleg sok órát tölt majd MF 4700-as, MF 5700-as vagy MF 6700-as traktorja fülkéjében. Ezért különös figyelmet fordítottunk egy olyan fülkebelső megtervezésére, amely egyszerre praktikus és kényelmes. Az ergonomikus kialakítású jobb oldali konzoltól és kezelőszervektől kezdve a gondosan elhelyezett sebességváltó és csoportválasztó karokon keresztül a funkcionális műszerfalig semmi sem hiányzik ahhoz, hogy a hosszú és nehéz munkanap kevesebb fáradsággal és nagyobb teljesítménnyel váljon nagyon termelékennyé. Segédhidraulika-szelepek Két szelep a legtöbb munkaművelethez Kézi gázkar A műszerfal Minden, amit látnia kell ahhoz, hogy a munkára tudjon összpontosítani A keskenyre szabott műszerfalba szerelt, jól áttekinthető és leolvasható műszeregységről az összes alapvető fontosságú üzemi információ leolvasható. Differenciálzár és négykerékhajtás-kapcsolók Elmentett motorfordulatszám TLT kapcsoló Függesztőmű művelési mélységének szabályozása Elektronikus függesztőmű-vezérlés Sebességváltó és csoportválasztó karok Könnyű sebességváltás az autóiparból származó legújabb műszaki megoldásoknak köszönhetően. A sebességváltás ezentúl olyan sima és egyenletes, mint a személyautójában. Rakodó botkormány Opcionálisan beépített mechanikus botkormány rakodóhoz. Az extra kivitelű műszerfal kijelzi a motor- és a TLT-fordulatszámot, a karbantartási időközöket, az üzemanyag-fogyasztást, a megtett távolságot, a megművelt terület nagyságát, az olajhőmérsékletet és a traktor üzemóráinak számát, valamint az elmentett motorfordulatszámot és a szervizinformációkat. Páratlan 360 -os kilátás A kompakt univerzális SCR rendszer 360 -os kilátást biztosít a kezelőnek az optimális kényelem és biztonságos munkavégzés érdekében

22 22 Modern műszerfal A digitális és analóg kijelzők sokasága egy pillanat alatt ellátja Önt az összes olyan információval, amelyre szüksége van. Sebességváltó kar A könnyű használat érdekében kényelmesen van elhelyezve. Hat fokozatú, teljesen szinkronizált sebességváltó. Egyszerű irányváltás Az alapfelszereltséghez tartozó mechanikus kar ideális a rakodóval végzett munkákhoz.

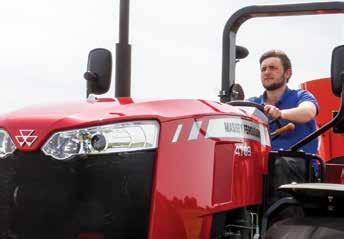

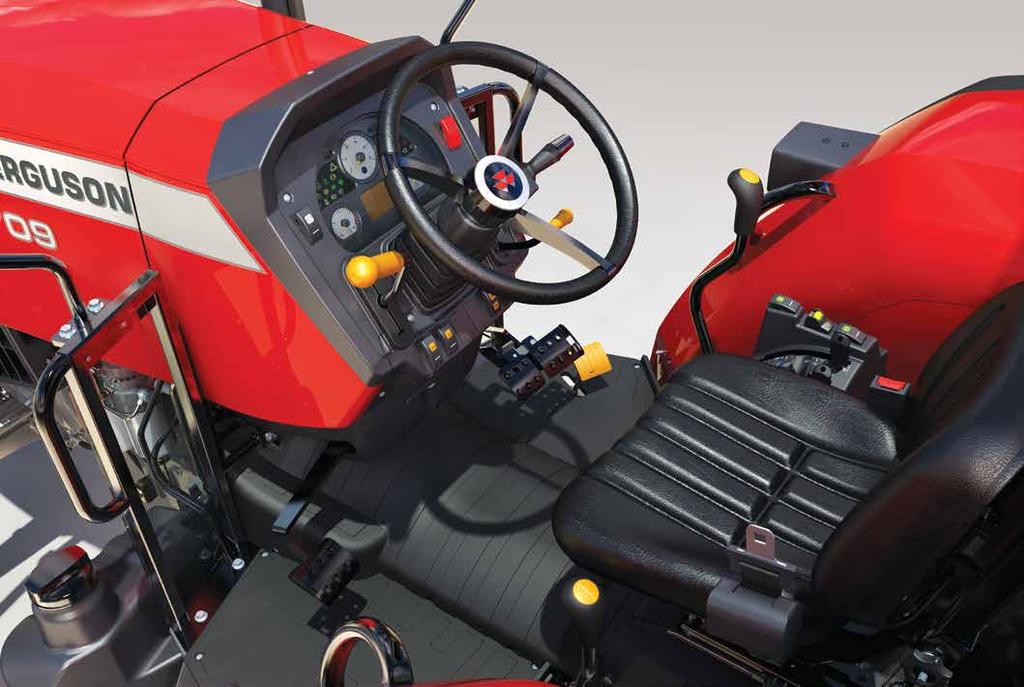

23 23 Ergonomikus és modern fülke nélküli verzió Egy olyan fülke nélküli traktornak, amelynek megtervezésekor az egyszerű kezelhetőség állt a középpontban, nem kell alapszintű kezelői környezettel rendelkeznie. A kezdetektől fogva úgy tervezték, hogy a kényelemre és a könnyű kezelhetőségre fektették a hangsúlyt, így az MF 4700-as sorozat fülke nélküli verzióival a nehéz munka is öröm. A vezetőálláson kívül felszerelt kapaszkodók könnyű hozzáférést biztosítanak a közvetlenül a gépre szerelt fellépőkhöz, míg az alacsonyan elhelyezett váltószekrény-burkolat a platformon tágas kezelői környezetet nyújt. Miután helyet foglalt a vezetőülésben, a kézi működtetésű kezelőszerveket a legergonomikusabb helyen találja, így a kezelésük kényelmes és megbízható a traktorban eltöltött sok ezer üzemóra során. A MASSEY FERGUSONTÓL Kézi gázkar A 4WD és a TLT elektronikus kapcsolói Karral vezérelt elektronikus hátsó függesztőmű kezelőszerve Függesztett pedálok a kuplung és a fék működtetéséhez. A tökéletes kényelem és az alacsony pedálerő érdekében Essential verzió Zárt kezelőállás függesztett pedálokkal és teljes szélességében gumiszőnyeggel, ami további kényelmet biztosít. Menetvezérlő kar Az opcionális menetvezérlő kar irányváltás-intenzitás szabályozóval van felszerelve. Csoportválasztó kar Kényelmesen, a vezetőtől balra van elhelyezve

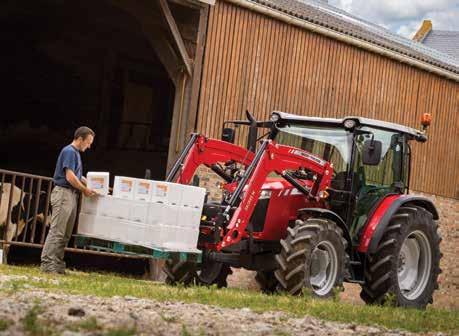

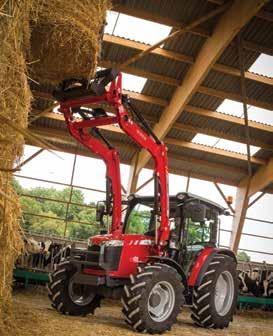

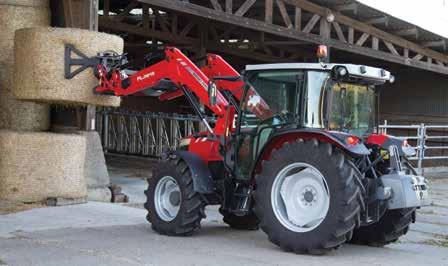

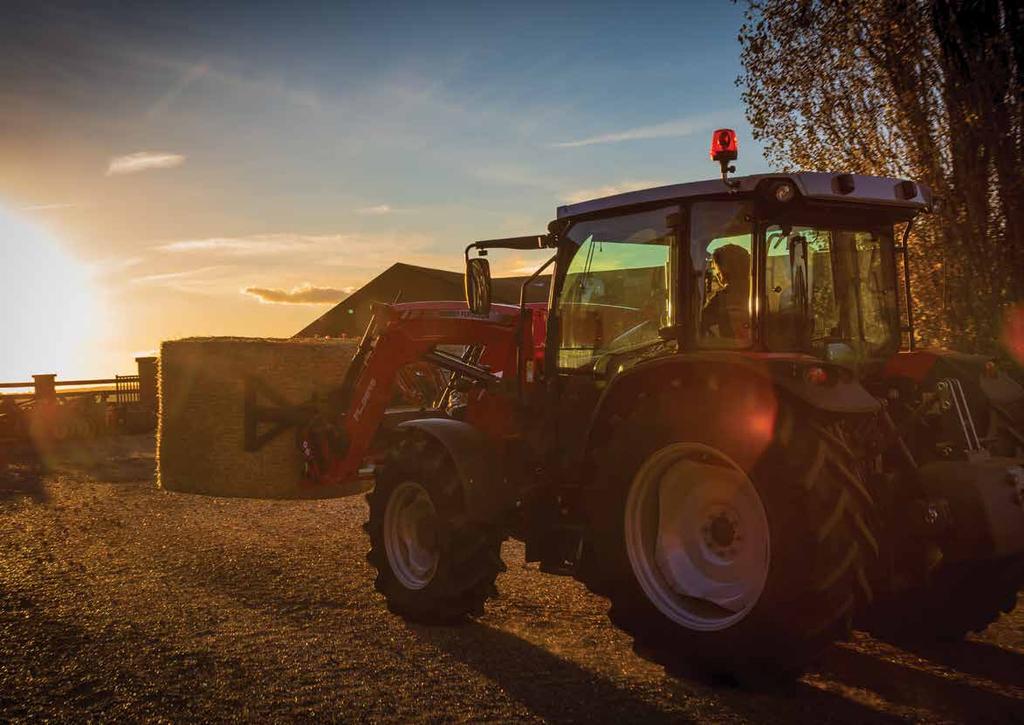

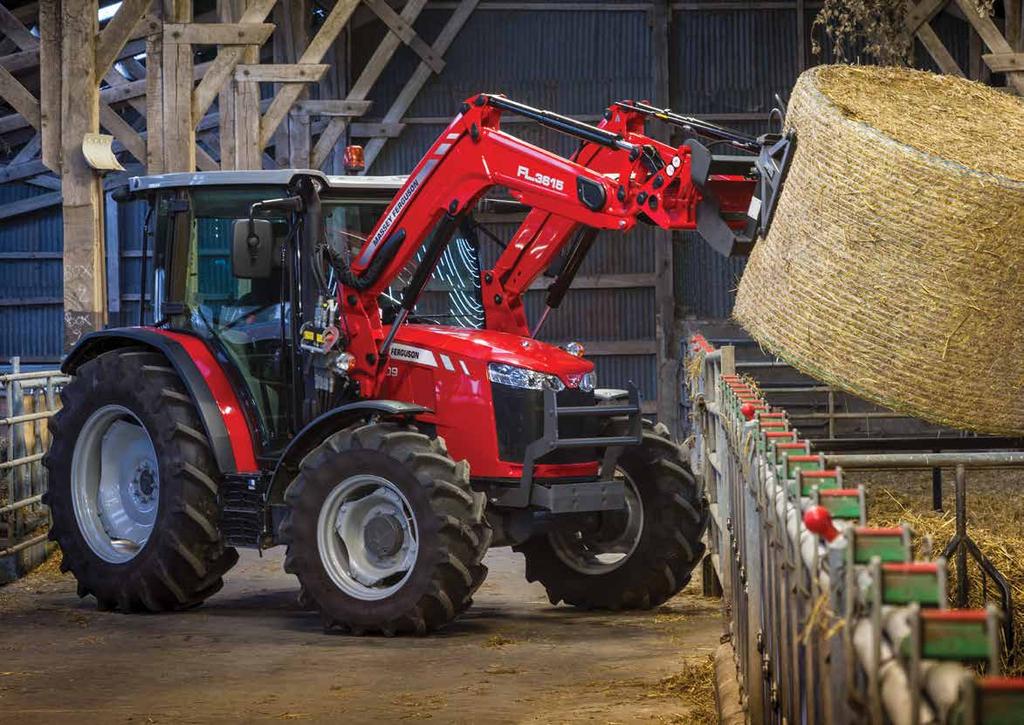

24 24 Működtesse rakodóját úgy, ahogy azt csak a Massey Ferguson teszi lehetővé Ha új MF 4700-as, MF 5700-as vagy MF as traktorját Massey Ferguson homlokrakodóval együtt vásárolja meg, a traktort rendelésre teljesen elő tudjuk készíteni a Massey Ferguson rakodó felszereléséhez. A traktorra a gyárban felszereljük a rakodót tartó segédkeretet, amely így a gép szerves részét képezi; a keret tervezésekor fontos szempont volt a maximális kormányozhatóság és a könnyű karbantartási hozzáférés biztosítása. A kifejezetten ezekhez a traktorokhoz tervezett mechanikus rakodóvezérlő botkormány tökéletesen ergonomikus. A motorháztető és a műszerfal helytakarékos kialakítása nagyszerű kilátást biztosít a kezelő számára. Az opcionálisan kapható üvegtető javítja a felemelt terhekre történő rálátást, és különösen hasznos például akkor, amikor bálákat rak egymásra. B C D A A rakodó működtetése A mechanikus multifunkciós botkormány főbb funkciói: A. Emelés B. Süllyesztés C. Kanál töltése D. Kanál ürítése Kombinált funkciók: A és C: Emelés és kanáltöltés A és D: Emelés és kanálürítés B és C: Süllyesztés és kanáltöltés B és D: Süllyesztés és kanálürítés a kanál vízszintes helyzetbe állítása

25 25 A MASSEY FERGUSONTÓL A Comfort Control irányváltásintenzitást szabályozó forgatógombja Az opciós menetvezérlő kar esetén: Az irányváltó reakciója a váltás kívánt sebességének megfelelően állítható, hogy valóban megfeleljen az aktuálisan végzett feladatnak Visioline tető FOPS rendszerrel

26 26

27 Normál sorozat Párhuzamos vezetésű emelőkarok Párhuzamos vezetésű emelőkarokkal nélkül MF 931 X MF 941 X MF 951 X MF 936 X MF 946X MF 956 X MF 4700 l l - l - - MF l l - l l MF l l - l l Emelési magasság a forgócsapig m 3,4 3,7 3,9 3,4 3,7 3,9 Emelőképesség a forgócsapnál a talajszinten Kg Teherbírás a forgócsapnál a max. emelési magasság mellett Kg Professzionális sorozat Párhuzamos vezetésű emelőkarok nélkül Párhuzamos vezetésű emelőkarokkal MF FL.3519 MF FL.3723 MF FL.4125 MF FL.3615 MF FL.3619 MF FL.3817 MF FL.3819 MF FL.3823 MF FL.4018 MF FL.4121 MF FL.4124 MF FL.4220 MF 4708/09 l - - l - l MF l l l - l l - - MF ** - l l - - l l l l l - l MF 6700 ** - l l l l l l - l Legnagyobb emelési magasság - a csuklócsapnál mérve m 3,55 3,79 4,06 3,55 3,55 3,81 3,79 3,79 4,02 4,06 4,06 4,2 Maximális billentési szög a maximális emelési magasságban fok Legnagyobb hátradöntési szög a talajszinten fok , Emelési kapacitás 1.5 m magasságra - a csuklócsapnál terhelve kg Szakítóerő - a csuklócsapnál kg Szakítóerő mm-es csuklócsapnál kg Hátrabillentő erő 1,5 m magasságban kg Ásási mélység mm *: FL 3817 verzió, mellső nyomtáv beállítás maximum = mm **: FL 4220 verzió, mellső nyomtáv beállítás maximum = mm 27 A MASSEY FERGUSONTÓL Kiemelt jellemzők Széles gépválaszték a legkülönbözőbb alkalmazási területekhez Opcionális mechanikus botkormány Kiváló kilátás a motorháztető és a műszerfal okos kialakításának köszönhetően Gyárilag felszerelt rakodótartó segédkeret az univerzális traktor optimális teljesítménye érdekében Nagy térfogatáramú hidraulika-rendszer: 65 l/perc az MF 4700-as és akár 98 l/perc kombinált térfogatáram az MF 5700-as és MF 6700-as modelleknél Optimális kormányozhatóság és hozzáférés a karbantartási munkálatok során Opcionális üvegtető leeső tárgyak elleni védelemmel (FOPS) Kiváló kormányozhatóság kis fordulási sugárral és gyorsan reagáló motorral és hidraulikával A keskeny motorháztető és a műszerfal kialakítása nagyszerű kilátást biztosít előre

28 28 Egész élettartamra szóló támogatás a Massey Fergusontól Akinek komoly elvárásai vannak egy traktorral szemben, az a szervizelés színvonalából sem engedhet A Massey Ferguson márkakereskedői és értékesítői hálózata biztosítja, hogy minden géphez rendelkezésre álljon az a terméktámogatás és szervizháttér, amelyre szüksége van a munka folytatásához pontosan akkor, amikor és ott, ahol Önnek szüksége van rá. A Massey Ferguson mindig Ön mellett áll, amikor szüksége van rá, hogy folytathassa a munkavégzést. Cégünk rendelkezik Európa egyik legkiterjedtebb mezőgazdaságigép-szervizhálózatával. Emellett azonban még sok minden mást is kínálunk: a traktorjainkhoz elérhető szervizcsomagok és személyre szabott pénzügyi szolgáltatásaink elősegíthetik vállalkozása versenyképes és költséghatékony működését MF 4700-as, MF 5700-as és MF 6700 traktorja megvásárlásakor éppúgy, ahogyan annak teljes hasznos élettartama során. A Massey Ferguson helyi márkakereskedőjénél megismerheti szolgáltatásaink széles kínálatát, amelyek segítenek növelni traktorja rendelkezésre állási idejét és csökkenteni a teljes költséget. A Massey Ferguson értékesítési és szolgáltatási tanácsadója szívesen áll a rendelkezésére, és részletes tanácsadással segít megtalálni az Ön igényeinek leginkább megfelelő megoldást. manager* teljes nyugalmat biztosít A manager szolgáltatás és kiterjesztett garanciaterv* egy átfogó, piacvezető szolgáltatásokat tartalmazó csomag, amely teljes körű gondoskodást kínál traktorja számára a rendszeres karbantartások és javítások, valamint egy, az AGCO szakmai támogatását élvező, teljes körű garancia révén, amely a következőkre terjed ki: Motor és sebességváltó Elektronika Hidraulika Fülke és kezelőszervek TLT Tengelyek Kormánymű A manager tervben foglalt rendszeres karbantartások megelőző karbantartást jelentenek lehetővé teszik bármilyen hiba kiszűrését még az előtt, hogy az problémát okozna, elősegítve ezzel az állásidő csökkentését. A márkaszervizben eredeti AGCO alkatrészek használatával elvégzett, teljes körűen dokumentált karbantartások és javítások szintén növelik a gép újraeladási értékét. Az AGCO Finance* a tökéletes finanszírozási megoldást biztosítja vállalkozása számára Az AGCO Finance a Massey Ferguson integrált pénzügyi szolgáltatási ágazata, amely olyan testre szabott megoldást kínál az Ön gazdasága számára, amely az alábbiakra terjed ki: Lízing Hitel Vásárlás részletfizetésre Teljes szolgáltatási csomagok Bérleti szerződés * Kérjük, érdeklődjön a Massey Ferguson helyi márkakereskedőjénél, hogy megtudja, elérhető-e a szolgáltatás az Ön régiójában. A vonatkozó feltételek és előírások országonként eltérők lehetnek. Piacvezető alkatrészellátás az AGCO Parts divíziótól.

29 Motor AGCO POWER 3 hengeres, turbófeltöltős, common rail (közös nyomócsöves) AGCO POWER 4 hengeres, turbófeltöltős, common rail (közös nyomócsöves) Alap- és opcionális felszereltség Mindegy, melyik ágazatban dolgozik, traktorját igazán személyre szabhatja MF 4700 MF 4700 MF 5700 MF 6700 Fülke nélküli Fülkés verzió Fülkés verzió Fülkés verzió l l l l Motorfordulatszám-tárolás m m m m Sebességváltó Mechanikus 12 X 12 l l l l PowerShuttle m m m m Az irányváltás-intenzitás szabályozása m m m m Menetvezérlő m m m m Kuplung kioldása a sebességváltó karon m m m m Mászófokozat m m m m Fülkés/fülke nélküli Elkülönített, nyitott kezelőállás l Alacsonyra szerelt, nagy méretű fülke (2 ajtós, egyszerű beszállás) - l - - Sík padlójú, nagy méretű fülke (2 ajtós, egyszerű beszállás) - - l l Sárvédőtoldatok m m m m Légkondicionálás - m m m Üvegtető a rakodóval történő munkavégzéshez - m m m Fix kormányoszlop l Dönthető kormányoszlop m l l l Két irányban állítható kormányoszlop (dönthető és teleszkópos) - m m m Mechanikus ülés l l l l Légrugós ülés - m m m Utasülés - m m m Rádió / CD / MP3 / előlapi AUX-csatlakozó - m m m Tetőn lévő munkalámpák (első és hátsó) - l l l További munkalámpák a kapaszkodókon m m m m Egy visszapillantó tükör l visszapillantó tükör m l l l 2 teleszkópos visszapillantó tükör - m m m Extra kivitelű üzemiadat-kijelző l l l l Szerszámosláda l l l l Hidraulika-rendszer MF 4700 MF 4700 MF 5700 MF 6700 Fülke nélküli Fülkés verzió Fülkés verzió Fülkés verzió Független segédszivattyú l l l l 2 mechanikus segédhidraulika-szelep l l l l 3 mechanikus segédhidraulika-szelep m m m m Karos függesztőmű-vezérlés (vegyes) l l l l Extra kivitelű függesztőmű-vezérlés (vegyes/max. magasság/ gyors talajba hatolás/lengéscsillapítás) m m m m Függesztőmű-vezérlés a bal oldali sárvédőn m Nincs l Alapfelszereltség m Opcionális Függesztőmű-vezérlés mindkét oldali sárvédőn - m m m TLT Független TLT l l l l Elektro-hidraulikus TLT-kuplung l l l l A gép külsején állítható TLT-fordulatszám l l l l A fülkében állítható TLT-fordulatszám - m m m 540 l l /540 E m m m m 540/1000 m m m m 40 / 540 E / m m Mellső híd Négykerékhajtás (4WD) l l l l Kétkerékhajtás (2WD) m Elektro-hidraulikus differenciálzár l l l l Első sárvédők - - m m Kerékkel együtt elforduló elülső sárvédők m m m m További felszerelések Áramtalanító kapcsoló l l l l 29 A MASSEY FERGUSONTÓL

30 30 Fülke nélküli verzió Fülkés verzió MF 4707 MF 4708 MF 4709 MF 4707 MF 4708 MF 4709 Motorteljesítmény Max. teljesítmény, LE (kw) 2000 ford./ perc fordulatszámnál ISO LE (kw) 75 (55,9) 85 (62,5) 95 (70,8) 75 (55,9) 85 (62,5) 95 (70,8) Max. nyomaték 1500 ford./percnél Nm Motor Típus/hengerűrtartalom/hengerek száma AGCO POWER, 3,3 literes, 3 hengeres Technológia Elektronikus befecskendezés, Common rail, hengerenként 4 szelep, DOC Elektronikus befecskendezés, Common rail, hengerenként 4 szelep, DOC + SCR Sebességváltó Típus/fokozatok száma Teljesen szinkronizált 12 x 12 Sebességfokozatok/-csoportok 6 x 2 Irányváltó Mechanikus, szinkronizált Opcionális irányváltó Power Shuttle (menetvezérlő kar irányváltás-intenzitást szabályozó Comfort Control funkcióval) Min. sebesség 1400 ford./percnél km/h 1,91 Opcionális mászófokozatok 24 x 24 Min. sebesség 1400 ford./percnél*, mászófokozattal km/h 0,14 Teljesítményleadó tengely Műszaki adatok Működtetés és vezérlés TLT fordulatszáma és a hozzá tartozó motorfordulatszám TLT fordulatszáma és a hozzá tartozó motorfordulatszám TLT tengely Alapfelszereltség Opcionális Független/elektro-hidraulikus vezérlés 540 és Eco bordás 6 & 21 bordás Hidraulika-rendszer Kiegészítő olajáram liter/perc 65 l/perc látja el a segédhidraulika-szelepeket és a függesztőművet Max. nyomás bar 200 Hátsó függesztőmű Maximális emelőképesség kg 3000 Alsó függesztőkarok Horgos karvégek (2-es kategória) Fékek Típus Elektro-hidraulikus/Olajhűtéses Hátsó gumiabroncsok Alapfelszereltség 420/85 R /85 R 34 Opcionális 460/85 R30-480/70 R /65 R 34 Űrtartalmak Az üzemanyagtartály űrtartalma liter Az AdBlue -tartály űrtartalma liter Tömeg Kétkerékhajtás (2WD)** kg Négykerékhajtás (4WD)** kg Nem értelmezhető / nem áll rendelkezésre ISO TR14396 * Gyártói teszt alapján ** Alapfelszereltség teli üzemanyagtartályokkal, 75 kg-os kezelővel és a legkisebb abroncsokkal

31 Méretek MF 4700, fülke nélküli MF 4700 C C E D B A D E B A MF 4707 / MF 4708/MF 4709 Négykerékhajtás A Teljes hossz az elülső pótsúlyok keretétől a hátsó függesztőkarokig mm 4067 B Tengelytáv mm 2250 Fordulókör külső átmérő, fék nélkül m 7.70 C Magasság a bukókeret tetejéig 2594 D Szélesség (min/max) mm E Maximális hasmagasság mm 460 ** Alapfelszereltség üzemanyaggal és kezelővel (75 kg) MF 4707 MF 4708 / MF 4709 Négykerékhajtás A Teljes hossz az elülső pótsúlyok keretétől a hátsó függesztőkarokig mm 4067 B Tengelytáv mm 2250 Fordulókör külső átmérő, fék nélkül m 7.70 C Magasság a normál tető legfelső pereméig, 16,9 R 34 abroncsokkal 2537 C Magasság a Visio tető legfelső pereméig, 16,9 R 34 abroncsokkal 2537 D Szélesség (min/max) mm E Maximális hasmagasság mm 460 Mindent megtettünk annak érdekében, hogy a jelen kiadványban található információk a lehető legpontosabbak és legaktuálisabbak legyenek. Ennek ellenére előfordulhatnak pontatlanságok, hibák és kihagyások, és a műszaki adatok egyes részletei előzetes értesítés nélkül, bármikor módosulhatnak. Vásárlás előtt ezért minden műszaki adatot pontosítson Massey Ferguson márkakereskedőjével vagy forgalmazójával. A még nagyobb termelékenység érdekében az opcionális berendezések széles választéka áll rendelkezésre. A részletekért forduljon a helyi Massey Ferguson márkakereskedőjéhez.

32 MF 5700 MF 6700 C C E E D B A D B A MF 5710/ MF 5711 Négykerékhajtás A Teljes hossz az elülső pótsúlyok keretétől a hátsó függesztőkarokig mm 4305 B Tengelytáv mm 2430 Fordulókör külső átmérő, fék nélkül m 7.70 C Magasság a normál tető legfelső pereméig, 16,9 R 34 abroncsokkal 2637 C Magasság a Visio tető legfelső pereméig, 16,9 R 34 abroncsokkal 2637 D Szélesség (min/max) mm E Maximális hasmagasság mm 480 MF 6712/ MF 6713 Négykerékhajtás A Teljes hossz az elülső pótsúlyok keretétől a hátsó függesztőkarokig mm 4305 B Tengelytáv mm 2500 Fordulókör külső átmérő, fék nélkül m 7.70 C Magasság a normál tető tetejéig, 18,4 R 38 abroncsokkal 2725 C Magasság a Visio tető tetejéig, 18,4 R 38 abroncsokkal 2725 D Szélesség (min/max) mm E Maximális hasmagasság mm 520

33 Fülkés verzió Fülkés verzió Fülkés verzió Fülkés verzió MF 5710 MF 5711 MF 6712 MF 6713 Motorteljesítmény Max. teljesítmény, LE (kw) 2000 ford./perc fordulatszámnál ISO LE (kw) 100 (74,5) 110 (80,0) 120 (89,4) 130 (96,9) Max. nyomaték 1600 ford./percnél Nm Motor Típus/hengerűrtartalom/hengerek száma AGCO POWER, 4,4 literes, 4 hengeres Technológia Elektronikus befecskendezés, Common rail, hengerenként 4 szelep, DOC + SCR Sebességváltó Típus/fokozatok száma 12 x 12 Sebességfokozatok/-csoportok 6 X 2 Irányváltó Mechanikus, szinkronizált Opcionális irányváltó Power Shuttle (menetvezérlő kar irányváltás-intenzitást szabályozó Comfort Control funkcióval) Min. sebesség 1400 ford./percnél km/h 1,26 1,31 Opcionális mászófokozatok 24 x 24 Min. sebesség 1400 ford./percnél*, mászófokozattal km/h 0,09 Teljesítményleadó tengely Működtetés és vezérlés Független/elektro-hidraulikus vezérlés Alapáras TLT-fordulatszámok 540 / 1000 Opcionális TLT-fordulatszámok 540 / 540 Eco / 1000 TLT fordulatszáma és a hozzá tartozó motorfordulatszám 540 és TLT fordulatszáma és a hozzá tartozó motorfordulatszám 540 Eco 1550 TLT tengely Alapfelszereltség Opcionális 6 bordás 6 & 21 bordás Hidraulika-rendszer Max. olajáram Stage 1 liter/perc 32 l/perc a kormányműhöz, a fékekhez, a differenciálzárhoz, a TLT-hez és a négykerékhajtáshoz Max. olajáram alapesetben Stage 2 liter/perc 58 l/perc a segédhidraulika-szelephez és a függesztőműhöz Max. olajáram opcióként Stage 2 liter/perc 58 l/perc a hátsó függesztőműhöz + 42 l/perc a segédhidraulika-szelephez A két szivattyú szállítása kombinálható, hogy 100 l/perc térfogatáram jusson a segédhidraulika-szelepekhez (pl.: rakodó) Kombinált térfogatáram-szabályozás Teljesen automatikus Max. nyomás bar 200 Alapáras segédhidraulika-szelepek / opcionális segédhidraulika-szelepek 2 / 3 Hátsó függesztőmű Maximális emelőképesség kg Alsó függesztőkarok Horgos karvégek (2-es kategória) Horgos karvégek (3-es kategória) Fékek Típus Elektro-hidraulikus/Olajhűtéses Hátsó gumiabroncsok Alapfelszereltség 420/85 R /85 R 38 Opcionális 340/85 R /85 R /70 R /65 R /85 R /70 R /65 R 38 Űrtartalmak Az üzemanyagtartály űrtartalma liter Az AdBlue -tartály űrtartalma liter 18 Tömeg Négykerékhajtás (4WD)** kg * Gyártói teszt alapján ** Alapfelszereltség teli üzemanyagtartályokkal, 75 kg-os kezelővel és a legkisebb abroncsokkal 31 A MASSEY FERGUSONTÓL
