1 A Sió projekt megvalósításának vízgazdálkodási céljai a KDTVIZIG területén (Balaton levezető rendszerének korszerűsítése) KEHOP programozási időszak Szekszárd, Csonki István igazgató Közép-dunántúli Vízügyi Igazgatóság

2 A Balaton évi minimális, közepes és maximális vízállása

3 Homokpad a balatonfenyvesi part előtt augusztusában

4 Balatonfenyves február

5 A Balaton vízháztartási tényezői és a vízmérleg-egyenlet K = (C + H) (P + L + V h ) K T = (C + H) P C tóra hulló csapadék H hozzáfolyás a tóhoz P párolgás a tóból L vízeresztés a tóból V h vízelhasználás a tóból K a tó vízkészlet-változása K T - a tó természetes vízkészlet-változása

6 A Balaton vízháztartási tényezőinek az közötti időszakra vonatkozó átlag- és szélsőértékei

7 A Balaton felületére hulló évi csapadék területi átlagai a között

8 A Balaton évi hozzáfolyása között

9 A Balaton évi hozzáfolyása között

10 A Balaton évi párolgása, között

11

12 A Balaton évi természetes vízkészlet-változása, Miért is az utolsó 16 évet vesszük górcső alá? Extrém jelenségek felerősödése Az időtáv belátható, a szemünk előtt zajlik

13 Lehetőségek a klímaváltozás hatásainak mérséklése TÓMEDERBEN TÖRTÉNŐ TÁROZÁS 120 cm - INFRASTRUKTÚRA KIALAKÍTÁSSAL ISZAPELTÁVOLÍTÁS TÓMEDERBŐL (MEDERMÉLYÍTÉS) Alkalmazkodás, azaz mi is alkalmazkodjunk a megváltozott körülményekhez, és ne csak a természettől várjunk megoldást.

14 Projektfejlesztés helyszíne A Sió-csatorna a Közép-Dunántúl vízrendszerének gerincét jelenti. Siófoki leeresztő zsilip révén a Balaton többlet vizeinek levezetésének egyetlen lehetőségét biztosítja. Sió-csatorna vízszállító képességének jelentős szerepe van a Balaton és vízgyűjtőjének vízgazdálkodási alakításában. Összegyűjti és szállítja a Közép-Dunántúl középső területeinek vizeit, befogadója a Nádor-csatornának, a Kapos és a Völgységi-patakon kívül több kisebb vízfolyásnak és tisztított ipari, illetve kommunális szennyvizeknek is.

15 Balaton levezető rendszerének korszerűsítése (KEHOP ) Projekt tárgya: új nagyműtárgyak építése (Siófoki leeresztő zsilip, Siófoki hajózsilip, Balatonkiliti mederduzzasztó), valamint a Sió-csatorna rekonstrukciója. Támogatási szerződés hatályba lépése: június 7. A projekt fizikai befejezésének tervezett időpontja: december 30. A projekt bruttó összköltsége: 12 milliárd Ft évi feladatok: projekt első ütemének komplex előkészítés feladatai című feladatrész tervezési feladatainak elvégzése, szükséges hatósági engedélyek megszerzése.

16 Komplex előkészítés feladatai Jelenlegi megvalósítási szakasz Balaton levezető rendszerének korszerűsítése című projekt (KEHOP ) komplex előkészítés nyertese a Sió Zsilip 2016 Konzorcium. Teljesítési határidő: március 24. Projekt tárgya: Az előkészítési, tervezési, engedélyezési feladatok teljeskörű ellátása. Tervezett beavatkozások előkészítésére vonatkozó feladatok: Nád minősítés további feladatai (tervezés, felmérés), Monitoring rendszer fejlesztése (tervezés, engedélyeztetés), Sió nagyműtárgyak leeresztő zsilip, hajózó zsilip, Kiliti duzzasztó (tervezés, engedélyeztetés). Sió-csatorna rekonstrukció (tervezés, felmérés, engedélyezés). Hajózási vonatkozású beavatkozások (tervezés, felmérés, engedélyeztetés), Megvalósíthatósági tanulmánynak (MT) az engedélyek megszerzését követő aktualizálása. Tervezői költségbecslés elkészítése. Ajánlati dokumentációk (mérnök, műszaki ellenőr és kivitelezés) műszaki fejezeteinek elkészítése.

17 Nagyműtárgyak projektelemei Siófoki leeresztő zsilip és hajózsilip, valamint a Kiliti duzzsztó A Balaton vízeresztése a csatorna fkm szelvényében lévő leeresztő zsilipen keresztül történhet. A Balaton és Sió-csatorna közötti hajózás lehetőségét a fkm szelvényben hajózsilip biztosítja. A műtárgyak jelenlegi állapota a folyamatos átépítések során alakult ki.

18 Siófoki vízlevezető műtárgyak és környezetük építészeti és tájépítészeti elemei és koncepciója Generáltervező: SBS-Komir Kft. Benedek András Építészet: Térhálózat-Sporaarchitects, Korompay Attila Tájépítészet: VK Studio

19

20

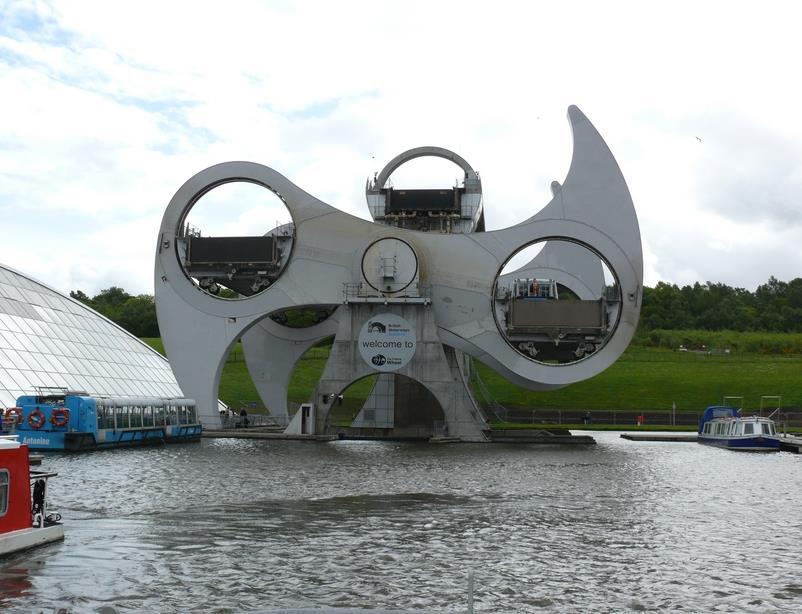

21 Falkirk Wheel Scotland

22 Kempten Germany vízierőmű Becker architects

23 Highline Manhattan Scofidio and Renfro

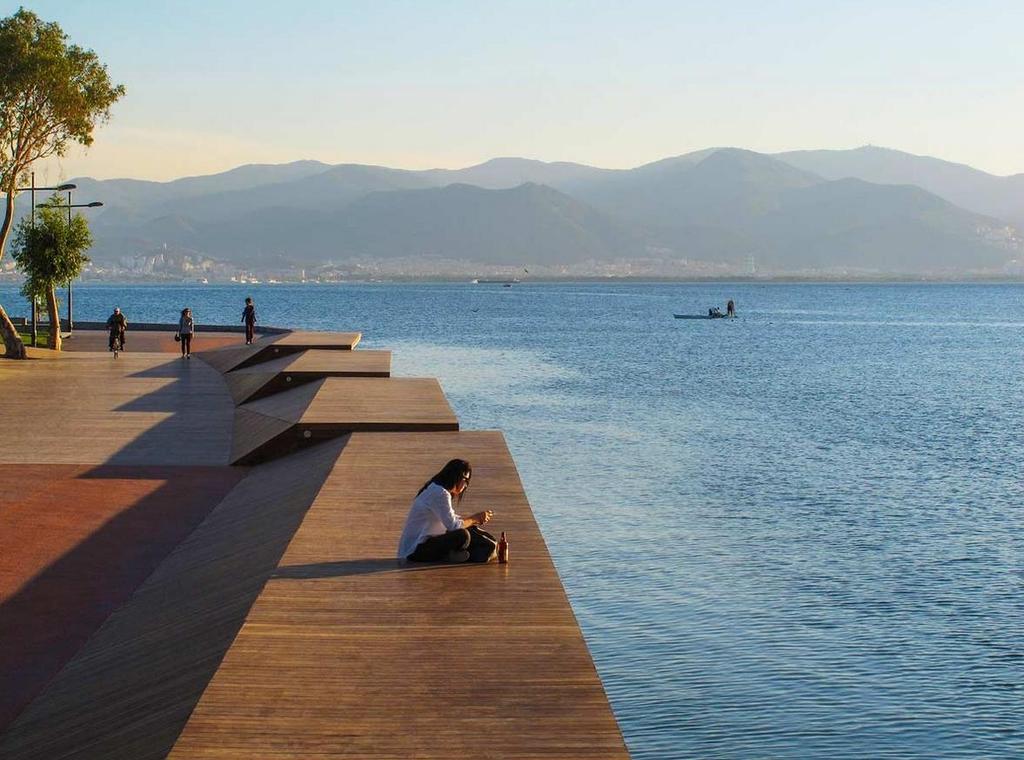

24 Bostani Footbridge, Törökország

25 Multipurpose Pier, Copenhagen

26 Malpica Harbour Corunna, Spain

27 Moses Bridge, Hollandia

28

29 Leeresztő zsilip Műtárgy legmélyebb alapozási síkja: Körülvevő szádfal talpsíkja Műtárgy felvízi fenék szintje: Műtárgy alvízi fenék szintje: Nyílások száma: A szabad nyílás szélessége: Műtárgy kezelőszintje: Beépített főelzárások száma: Beépített főelzárások típusa: Ideiglenes elzárás hornyok száma: Műtárgy hossza A falak vastagsága: Alaplemez vastagsága: Alaplemez szélessége Maximálisan tartható Balaton vízszint: Műtárgy felett átvezető hidak: Vízlebocsátó képesség 2 nyílásnál (BME): 98,00 mbf 90,30 92,0 mbf 100,60 mbf 98,90 mbf 2 db (egyforma) 8,00 m 105,60 mbf nyílásonként 1 db szegmens 2*2 db 28,68 m 1,00 ill. 1,50 m 80 cm 21,50 m +120 cm (=104,61 mbf) 1+1 db közúti A teherre kialakított ~120 m3/s

30 Leeresztő zsilip, 3D-s látványterv

31 Leeresztő zsilip, 3D-s Röntgenkép

32 Műtárgy legmélyebb alapozási síkja: Körülvevő rés- és szádfal talpsíkja Műtárgy felvízi fenék szintje: Küszöbmagasság: Műtárgy alvízi fenék szintje: Nyílások száma: A szabad nyílás szélessége: Hasznos hosszúság: Műtárgy kezelőszintje: Felvízi főelzárás típusa: Alvízi főelzárás típusa: Ideiglenes elzárás hornyok száma: Műtárgy hossza A falak vastagsága: Alaplemez vastagsága: Alaplemez max. szélessége Maximálisan tartható Balaton vízszint: Műtárgy felett átvezető híd: Vízlebocsátó képesség (BME). Hajózsilip 97,40 mbf 84,00 mbf 101,00 mbf 2,10 m 98,90 mbf 1 db 12,00 m 90,0 m 105,40 mbf támkapu szegmens 1+1 db 119,65 m 1,50 ill. 4,10 m 1,50 m 19,40 m +140 cm (=104,81 mbf) nincs ~60 m3/s

33 Hajózsilip, alsó fő részlete

34 Hajózsilip, 3D-s látványterv

35 Balatonkiliti duzzasztó Műtárgy legmélyebb alapozási síkja: Körülvevő résfal talpsíkja Műtárgy küszöb szintje: Vízláda fenék szintje: Műtárgy alvízi fenék szintje: Nyílások száma: A leeresztő nyílás szabad szélessége: A hajózó nyílás szabad szélessége: Műtárgy kezelőszintje: Beépített főelzárások száma: Beépített főelzárások típusa: Ideiglenes elzárás hornyok száma: Műtárgy hossza A falak vastagsága: Alaplemez vastagsága: Alaplemez szélessége 96,50 mbf 93,00 mb 98,70 mbf 97,30 mbf 98,50 mbf 2 db (különböző) 8,00 m 12,00 m 103,60 mbf nyílásonként 1 db billenőtábla 2*2 db 27,30 m 1,35 cm - 2,20 m 80 cm 26,50 m

36 3D-s látványterv

37 3D-s röntgenkép

38 meglévő sétahajó kikötő üzemi útak szget daruzható partburkolat üzemviteli épület gyalogos híd a szegmensen hajózsilip leeresztő zsilip I. Projekt részeként megépülő egységek

39 Tetőterasz, kilátó pont a Balatonra és a Sióra (üzemviteli épületen) parti sétány (daruzható part burkolat) Gyalogos híd kiszélesítése kerékpáros közlekedésre is kilátó II. Projekt kiegészítéseként épülő további építészeti elemek (egyéb forrásból, idegenforgalmi, önkormányzai, hazai)

40 III. Összes építészeti elem együttes látványa

41 Műtárgyak látványa alvízi oldal felől

42 Műtárgyak látványa, felvízi oldal felől

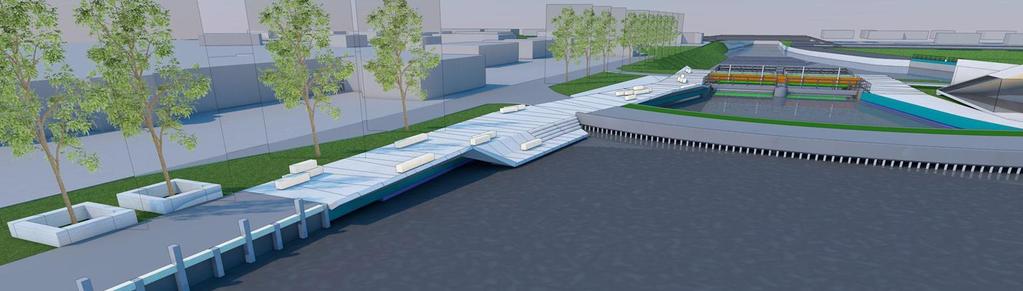

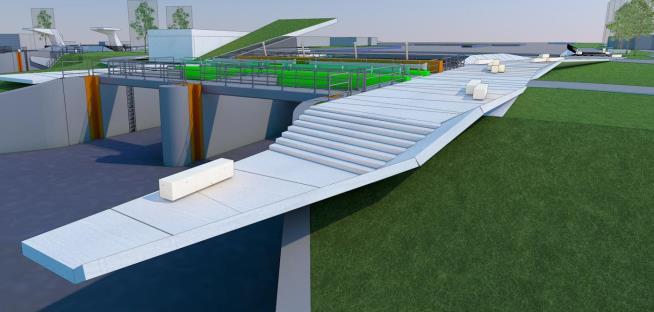

43 lehetséges gyalogos/kerékpáros átvezetés a szigeten meglévő kerékpár út Projekthez kapcsolható gyalogos nyomvonal lehetőségek megépülő gyalogos híd a hajózsilipen

44 1 2 Tájépítészeti koncepció 1 - Úszó kertek 2 - Panoráma terasz További tájépítészeti javaslatok

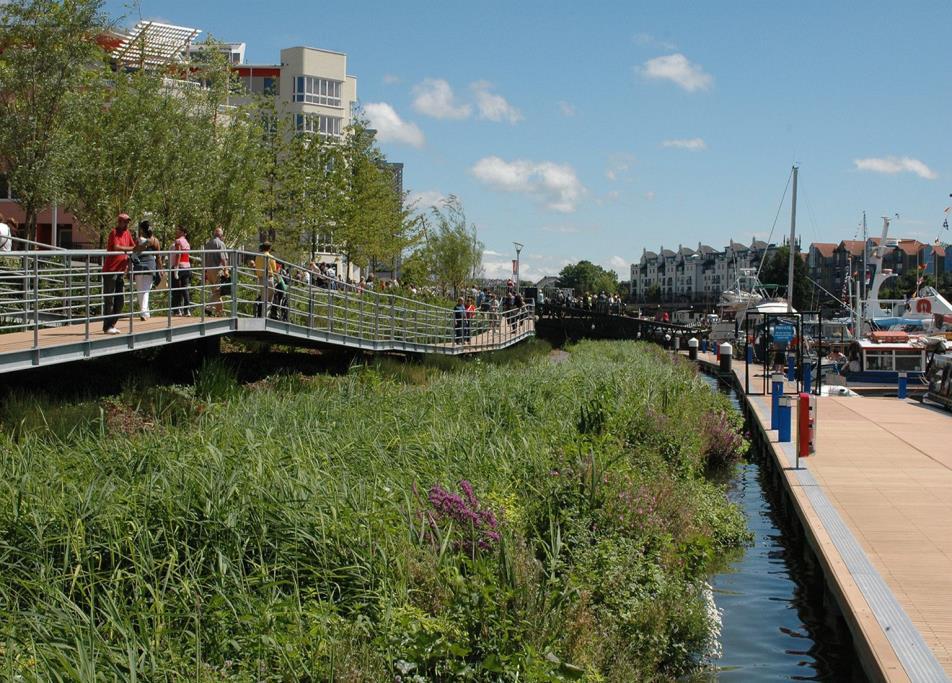

45 1.Úszó kertek Élőhely rehabilitáció Rekreáció vízközelben Búvóhely madaraknak, halaknak Víztisztítás Bristol Harbour floating gardens - Grant associates

46 2. Panoráma terasz Balaton látvány Látványterasz Turisztikai vonzerő Játékosság Relaxáció Jelenlegi látvány Oslo Operaház - Snohetta Zadar tengeri orgona - Nicola Basic

47 Sió rekonstrukció projektelemei Feliszapolódás, zátonyok megszüntetése kotrással a Sió Torkolati Mű (Árvízkapu nagyműtárgy) környezetében Kimerült magaspartok rendezése Magassághiányos töltések és depóniák rendezése Korona stabilizácó Mederbiztosítások Műtárgyak és környezetük felújítása Mellékvízfolyások visszatöltésezése Monitoring rendszer kiépítése

48 Köszönöm a megtisztelő figyelmüket!
