1 3D munkák a vízgazdálkodási és vízügyi tervezések során Előadó: Szakter Roland Tamás

2 Az előadás tartalma A B.V.K.-ról röviden Vízminőséggel kapcsolatos térképi munkák Jövőre vonatkozó előkészítő felmérések Tószabályozással kapcsolatos 3D munkák - Partfalak felmérési, rendezési feladatai - Kikötők kotrási, fenntartási feladatai - Zagyterek kezelésével kapcsolatos munkák - Zátonyok, víz alatti akadályok felmérése 2015-ös teljes Balaton-felmérés és feldolgozás

3 A B.V.K.-ról röviden A Balatoni Vízügyi Kirendeltség a Közép-Dunántúli Vízügyi Igazgatósághoz tartozik, aminek központja Székesfehérváron található. Működési területe: - Balaton - Sió-csatorna felső szakasza - A Balatonba torkolló vízfolyások egy része BVK

4 Vízminőséggel kapcsolatos térképi munkák Székesfehérvári központunkban található egy jól felszerelt labor, ahol biológus kollégák rendszeresen elemzik a Balatonból vett vízmintákat. A vízmintavétel nyáron hetente történik, a tó különböző pontjain, Keszthelytől Siófokig. A helyszínelések során rendszeresen ellenőrzik és kalibrálják a hidrometeorológiai műszereket (LIFE cölöp) A helyszínelések és a kiértékelések eredményeképpen folyamatosan frissülő nádastérképek készülnek. A nádas területek változása, felmérése a tó élővilágának, vízminőségének szempontjából kiemelkedően fontos.

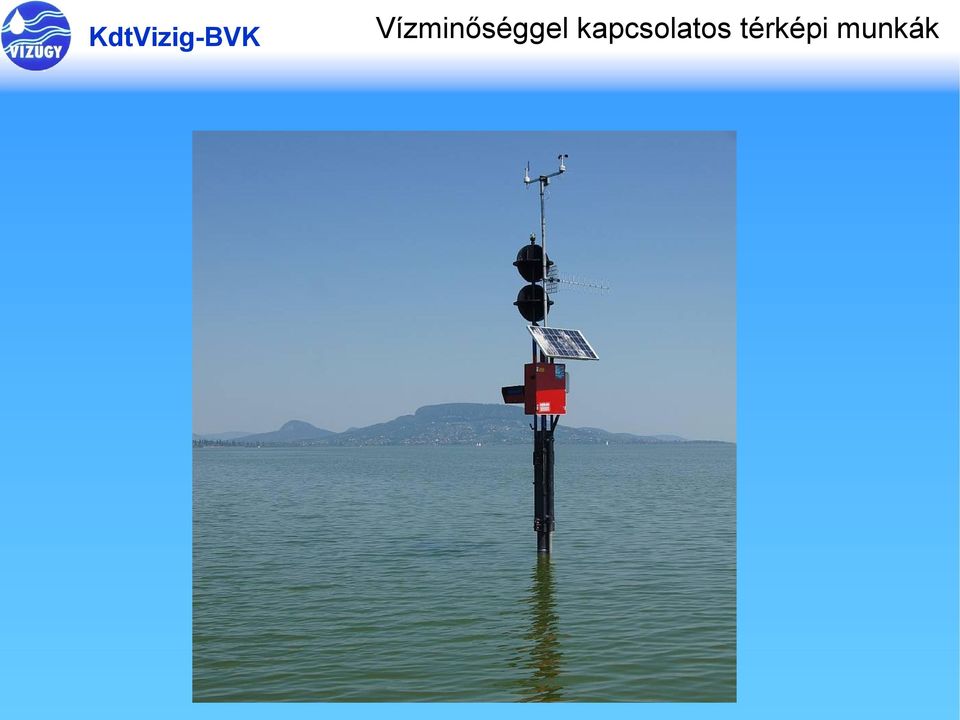

5 Vízminőséggel kapcsolatos térképi munkák

6 Vízminőséggel kapcsolatos térképi munkák

7 Vízminőséggel kapcsolatos térképi munkák

8 Vízminőséggel kapcsolatos térképi munkák Nyilvántartásuk, dokumentálásuk fontos feladat!

9 Vízminőséggel kapcsolatos térképi munkák Nádasminősítési térkép (minta)

10 Jövőre vonatkozó előkészítő felmérések Felmérési munkáink egy része olyan tervezések alapjául szolgál, amik több éves, évtizedes távlatokban valósulnak meg, illetve ezek hatástanulmányainak kidolgozására szolgál. Két kiemelkedő projekt ebben a tekintetben a Balaton 120 projekt, ami az üzemi vízszint emelésére irányul, valamint a kiliti mederelzáró felújításának terve.

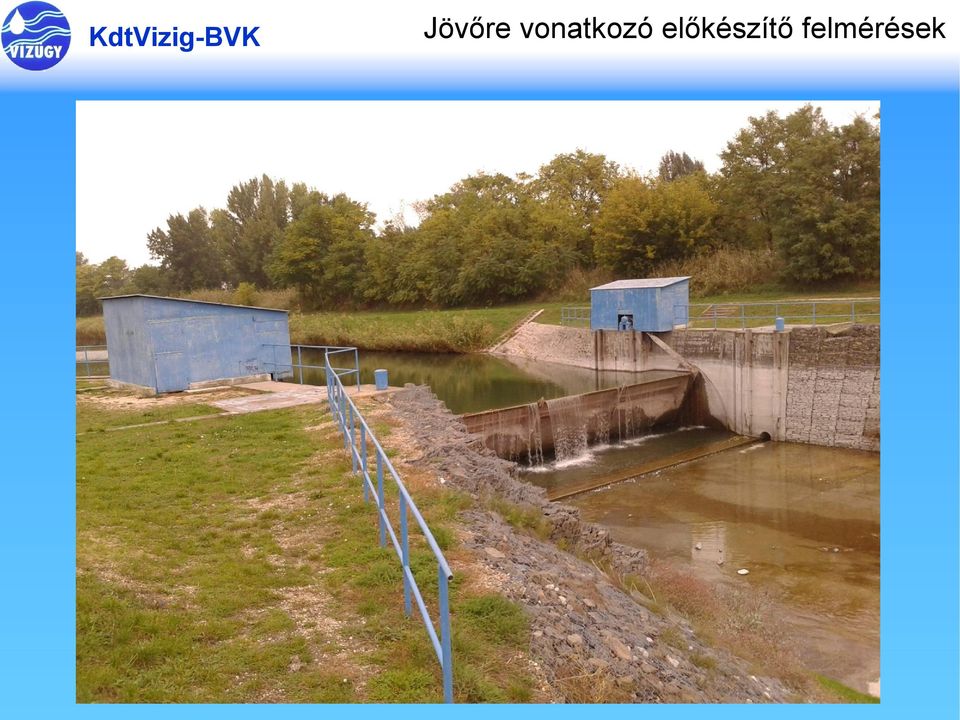

11 Jövőre vonatkozó előkészítő felmérések

12 Jövőre vonatkozó előkészítő felmérések

13 Partfalak felmérési, rendezési feladatai A Balaton partvédőművének karbantartása és védelme különösen fontos feladat. Kezelő szerint a partvédőmű lehet: -Vízügyi kezelésű -Önkormányzati kezelésű -Magánkézben lévő A jég, a Balaton hullámai és a szél a partvédőművet rongálják, ezért időről időre szükséges ezek állapotának felmérése, a károk kijavítása. A következő képen a Balaton hullámai által elhabolt vonyarcvashegyi partoldal felmérésének eredményét mutatom be.

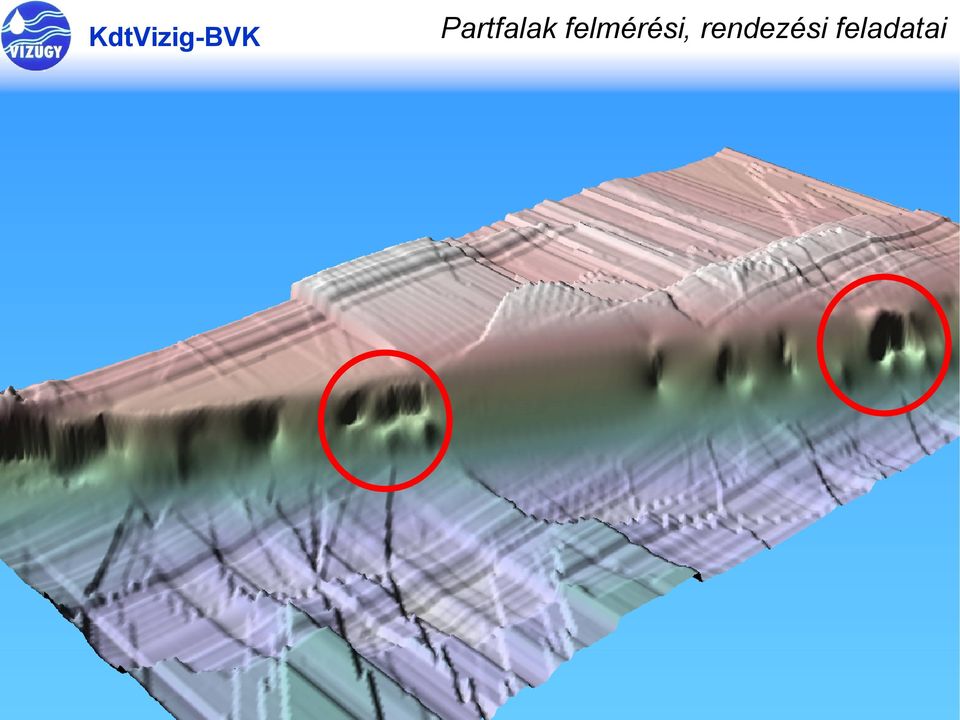

14 KdtVizig-BVK Partfalak felmérési, rendezési feladatai

15

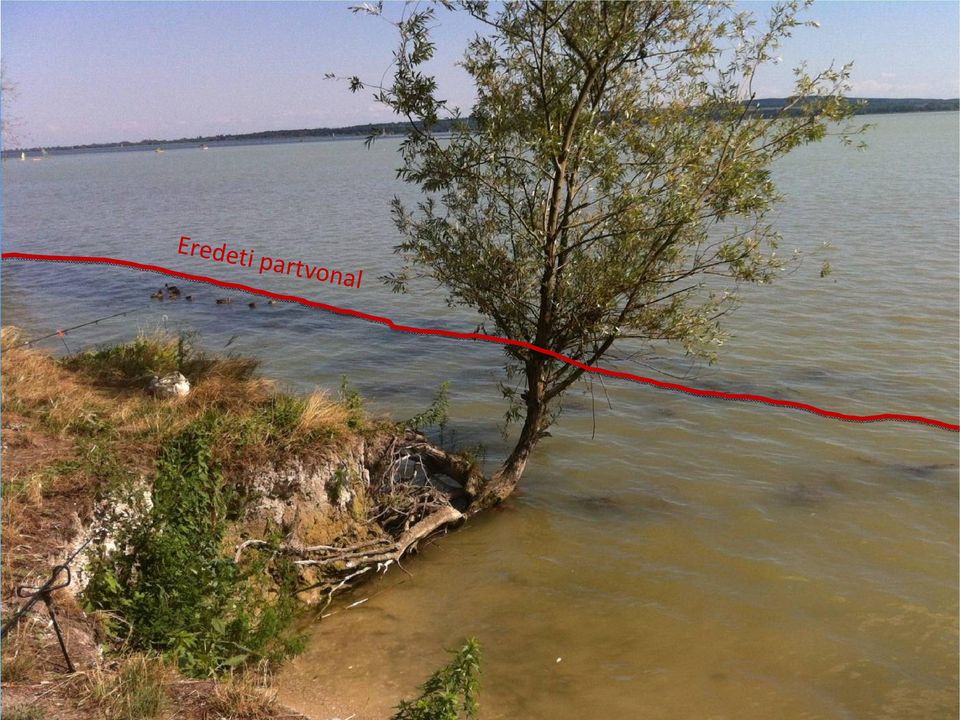

16 Eredeti partvonal

17

18 Kikötők kotrási, fenntartási feladatai A Balaton 2012-es, rendkívül alacsony vízállása miatt több kikötőben is problémák jelentkeztek. A mélyebb merülésű, tőkesúlyos hajók előfordult, hogy a kikötő medencéjébe szorultak a kikötőbejárat feltöltődése miatt. Ennek megoldására több kikötőüzemeltető is kotrást szeretett volna végezni. Ez egy rendkívül költséges munka, ezért nagyon fontos a megfelelő tervezés. Szükséges: - Pontos felmérés a kikötőről és az előtte lévő mederterületről - Megfelelő minőségű feldolgozás, medermodell készítése - Költséghatékony és kivitelezhető kotrási terv a helyi viszonyok figyelembevételével. A következő dián az alsóörsi kikötő bejáratának 2012-es kotrási tervéből szeretnék néhány részletet mutatni.

19 Kikötők kotrási, fenntartási feladatai

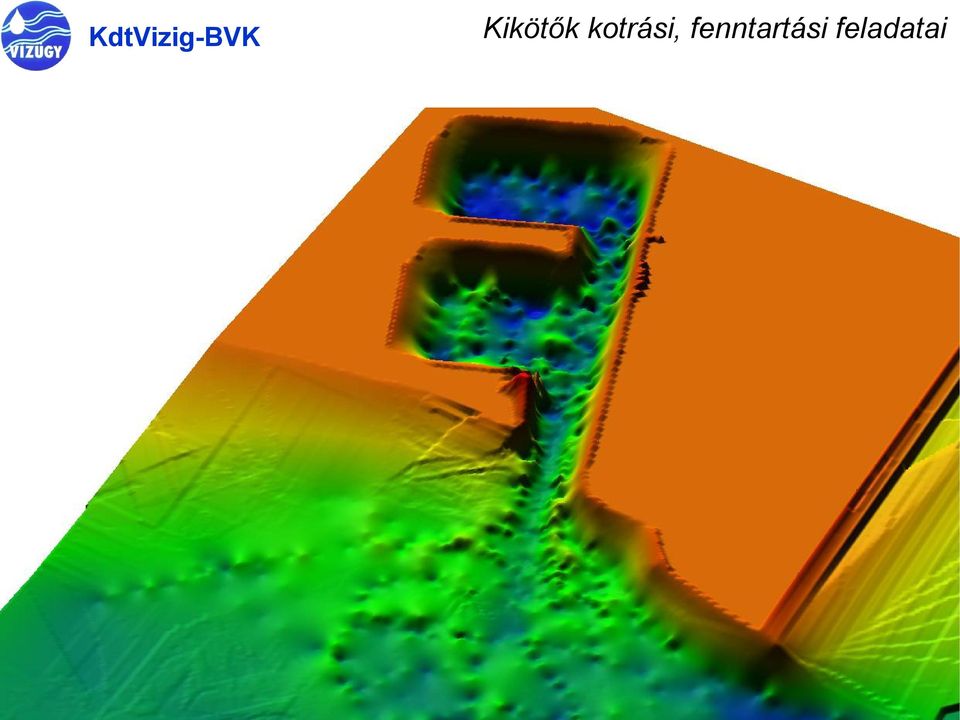

20 Kikötők kotrási, fenntartási feladatai

21 Kikötők kotrási, fenntartási feladatai Problémás terület

22 Kikötők kotrási, fenntartási feladatai Változat

23 Kikötők kotrási, fenntartási feladatai A kotrással egy bejárati csatorna alakítható ki, amely vízmélységével a kikötő előtti vízterülettel egyező hajózási mederviszonyokat biztosít. A bejárat szűkületet jelent, de két feltakaró jel kihelyezésével, a bejárati csatorna egyirányú használatával és a hajózási viszonyok megváltoztatásának a meghirdetésével együtt kellő biztonsággal hajózható. Részlet a műszaki leírásból Figyelembe kell venni: - A helyi viszonyokat, a hajók maximális merülését - Kotrási költségeket - A kikötő előtti mederterületet (iszapcsapda) - A számítás eredménye ellenőrizhető (uszályok befogadóképessége)

24 Zagyterek kezelésével kapcsolatos munkák Ha megtörtént a kotrás, utána gondoskodni kell a kikotort anyag elhelyezéséről. Erre a célra több zagykazetta is rendelkezésre áll a tó körül. A Balatongyöröki zagytér felújítási munkáihoz a felmérést 2012-ben kellett elvégezni, míg a Balatonkenese-Balatonfűzfő közötti területét 2013-ban. Az előbbi esetében a gátak állapotának felmérése volt fontos, míg utóbbinál a befogadható anyag mennyisége.

25 KdtVizig-BVK Zagyterek kezelésével kapcsolatos munkák A Balatongyöröki zagykazetta

26 KdtVizig-BVK Zagyterek kezelésével kapcsolatos munkák Zárt rendszer! Kialakítása az előírásoknak és üzemelési szabályzatnak megfelelő!

27 Zagyterek kezelésével kapcsolatos munkák A Balatonkenesei zagytér

28 Zagyterek kezelésével kapcsolatos munkák A Balatonkenesei zagytér Kőgátak Vasút, közút Balaton

29 Zagyterek kezelésével kapcsolatos munkák

30 KdtVizig-BVK Zátonyok, víz alatti akadályok felmérése A BVK feladatai közé tartozik a balatoni hajózóút kitűzése, ellenőrzése valamint a kitűző jelek karbantartása. A zátonyos területek esetén nagyon fontos a minél pontosabb felmérés, és a veszélyt jelző bóják kihelyezése. A bóják helyzete vízállásfüggő.

31 É K D

32 Zátonyok, víz alatti akadályok felmérése

33 Zátonyok, víz alatti akadályok felmérése

34 Balaton felmérés 2015 Az idei év egyik kulcsfontosságú feladata a teljes Balaton felmérése. Ez a munka jelenleg is folyik. A felmérés alapján egy teljes tavat lefedő medermodell készül, ami számos célra használható. A modellhez a következő forrásból származnak adatok: - Sekélyvízi mérések (2015) - Nyíltvízi mérések (2015) - Parti geodézia (2015) - LIDAR (2010) - Korábbi mérések anyagai ( ) Növényzetminősítés és partvonal-rehabilitáció alapja is! (Vízminőségvédelem)

35 KdtVizig-BVK LIDAR Balaton felmérés 2015

36 LIDAR KdtVizig-BVK Balaton felmérés 2015

37 Balaton felmérés 2015 KdtVizig-BVK A rendszer működése LIDAR adatokat tartalmazó adatbázisszerver Helyi hálózat Feldolgozószámítógépek számítógép Feldolgozó

38 Balaton Mólószárak

39 Balatonszemesi kikötő Balatonőszödi kikötő

40

41

42

43

44 A felmérés alapján előállított modell a Révfülöp előtti partszakaszról Segítségével lehet lelátni a meder aljára, elemzéseket végezni. Érdemes különböző vízállásoknál elvégezni a felmérést, így az anyagmozgás is nyomon követhető. Kikötő Függőleges part Strand A kikötőmóló két oldalán a hajók nyomai láthatók.

45

46 Köszönöm a figyelmet!
