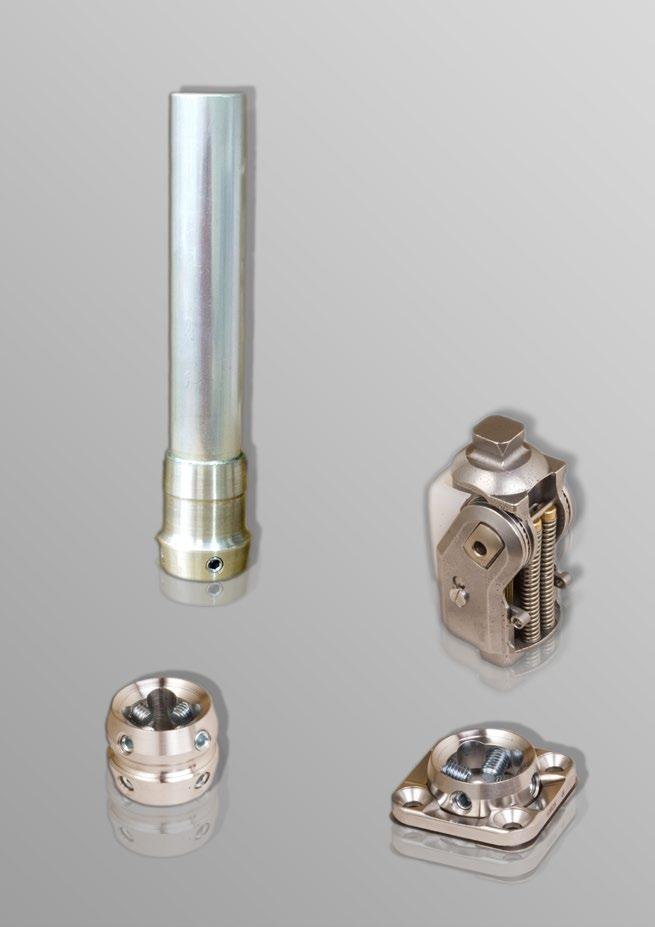

1 Protetika - Ortetika Protetika - ortetika

2 TARTALOMJEGYZÉK Láb alkatrészek Lábfejek Bokaízületek, bokafák Csavarok Moduláris alsó végtag protézis alkatrészek Lábszárcsövek Csőadapterek Csavaradapterek,tokadapterek,szelepek Mechanikus térdízületek Pneumatikus térdízületek Csípőízületek Oldalsínezetek, villák, tartozékok Moduláris alsó végtag protézis alkatrészek Gyermek alsó végtag alkatrészek Kozmetikus habok, harisnyák Comb-, lábszár habok, kozmetikus harisnyák Combtokok, bőr felsőrészek Linerek Linerek, liner tartozékok Ortézis alkatrészek Járógép ízületek, sínek, térdrögzítő sínezetek,alkatrészek Moduláris felső végtag protézis alkatrészek Mechanikus kezek és tartozékok Kozmetikus harisnyák, kesztyűk Funkcionális tartozékok Aktív Ellátás, Dinamikus lábfejek Aktív Ellátás,Dinamikus lábfejek Műhely felszerelés Gépek, eszközök 2

3 3

4 A Átalakító adapter foglalat 59 B Biliárd dákó emelő adapter 63 Biliárd dákó tartó adapter 63 C Carbon fiber fogó 58 "C" kampó 61 Csatlakozó készlet 56 Csiga 56 Csipesz adapter 58 F Fa tárcsa, műanyag menetes tengellyel 54 FELSŐ VÉGTAG PROTETIKA 49 Fém kalapács adapter 62 Férfi kesztyű, felnőtt 65, 66 Freestyle Swim - Kapcsolható úszó - szárazföldi láb 16 G Gépelést segítő adapter 61 Gépkocsi kormányfogó 55 Golfütő befogó adapter 60 Gyűrűs nyélfogó 55 H Highlander / Highlander Max 16 Hook 55 Horgászbot tartó adapter 60 Hosszú kombináltfogó adapter 58 Húzókábel 56 J J-42/M térdrögzítő szabályozható ízülettel 82 J-71/M csípőrögzítő 81 Járóbot tartó adapter 60 K Kábelvezető 56 Kalapács adapter 62 Kesztyűk, kozmetika 64 Kombináltfogó adapter 58 Könnyű szerszám fogó adapter 59 Könyökízület E-200 közepes ; E-400 standard méret 54 Körömkefe tartó adapter 61 Kozmetikai váz rugós és vezetékes kézhez 51 L Lapátfogó adapter 59 LP Symes - Syme-csonkolt lábra 16 Termék kereső 4

5 M Mechanikus kéz elülső húzóval 50 Mechanikus kéz hátsó húzóval 51 Mezőgazdasági szerszámbefogó 55 N Nabtesco Intelligent knee 30 Női kesztyű, felnőtt 67 O ORT-06H10 Lábfej kozmetika 10 ORT-09A Mozgóbokás ízület, alumínium, 11 ORT-09S Mozgóbokás ízület, acél 11 ORT-10A Bokaadapter SACH lábfejhez 12 ORT-10S Bokaadapter SACH lábfejehez 11 ORT-10SC SACH lábfej bokaszerkezet, acél, gyermek 40 ORT-11S Rozsdamentes acél combtok adapter 21 ORT-12A Alumínium lábszárcső, 20 ORT-12AC alumínium csőadapter gyermek 40 ORT-12S Alu lábszárcső, 20 ORT-14A Csőadapter alumínium 20 ORT-14S Csőadapter acél 21 ORT-15AC alumínium csőadapter gyermek 40 ORT-15A Csőadapter 20 ORT-15S Csőadapter acél 21 ORT-16A Lábszártok adapter 22 ORT-16SC / ORT-16AC acél / alumínium tokadapterek gyermekeknek 40 ORT-16SL Lábszártok adapter, 22 ORT-17A Tokadapter famaghoz 22 ORT-17S Tokadapter famaghoz 22 ORT-18A Tokadapter famaghoz, piramid, 22 ORT-18S-1 Rotációs tokadapter 23 ORT-18S Tokadapter famaghoz, piramid, 22 ORT-19AC Alumínium csavaradapter famaghoz, gyermek 40 ORT-19A Tokadapter famaghoz, csavaradapter, 23 ORT-19S Tokadapter famaghoz 23 ORT-20A Tokadapter, csavaradapter 23 ORT-20S Tokadapter, csavaradapter 23 ORT-21S Combtokadapter, rotációs 21 ORT-22S Combtokadapter, rotációs, piramid 21 ORT-23A Dupla csavaradapter, alumínium 25 ORT-23S Dupla csavaradapter, acél 25 ORT-24A ; ORT-24P1 ; ORT-24P2 Alumínium / Műanyag tokadapterek 24 ORT-24CB Műanyag Tokadapter, gyermek 40 ORT-24 Famagos tokadapter 24 ORT-25S Csavar-csőadapter 15 fok 26 ORT-26S Csőadapter piramid, acél 26 ORT-29 Rotációs csőadapter 23 ORT-29S Tokadapter famaghoz, csavaradapter 23 5

6 6 ORT-32S Csavaradapter piramid fejjel,acél 25 ORT-33A Csőadapter, eltolás, alumínium 27 ORT-33S Csőadapter, eltolás, acél 27 ORT-34S Menetes hosszadapter 27 ORT-35 Rotációs, lengéscsillapító csőadapter 75 kg 27 ORT-35 Rotációs, lengéscsillapító csőadapter 100 kg 27 ORT-40C négytengelyes térdízület, gyermek 41 ORT-41C négytengelyes térdízület,térdexartikulált gyermekeknek 41 ORT-41C négytengelyes záras térdízület,térdexartikulált gyermekeknek 41 ORT-42C négytengelyes záras térdízület, gyermek 41 ORT-45A Tolóadapter 26 ORT-50S Térdízület, moduláris, fékes, acél 32 ORT-51S Térdízület,policentrikus, moduláris, fékes, acél 32 ORT-52S Térdízület, moduláris, térd exartikuláltaknak, acél 32 ORT-53S Térdízület, moduláris, négytengelyes, acél 32 ORT-56S Egytengelyes moduláris térdizület, záras, acél 33 ORT-59 A Egytengelyes moduláris térdizület, alumínium 33 ORT-60A Egytengelyes moduláris záras térdizület, alumínium 33 ORT-60A Térdízület, egytengelyes, csap 34 ORT-62 S Egytengelyes moduláris térdizület, nyújtás rásegítéssel, acél 33 ORT-64A Policentrikus térdízület 34 ORT-67 Négytengelyes pneumatikus térdizület 35 ORT-68 Négytengelyes térdizület 34 ORT-70 Policentrikus csípőízület 36 ORT-71 Csípőízület 36 ORT-72S / ORT-72T Csípőízület 36 ORT-80 Magas aktivitású pneumatikus térdízület, egytengelyes 35 ORT-101 Kozmetikus combhab ( ) 38 ORT-102K Kozmetikus lábszárhab 38 ORT-102N Kozmetikus lábszárhab 38 ORT-107 kozmetikus hab felső végtaghoz, 53 ORT-107 SM kozmetikus hab vállízület kiízesített csonkra 53 ORT-195=1 Kozmetikus hab takarólemez 13 ORT-195=2 Kozmetikus hab takarólemez SACH 13 ORT Szelep rugalmas 28 ORT Szelep, műanyag 28 ORT-210 A-B-C Járógép térdizület, modul 72 ORT-220 A-B-C Járógép térdizület, modul 71 ORT-230 A-B-C Járógép térdizület, modul 72 ORT-239=14,16,20 Csípőízület sínezettel felnőtt/gyermek 76 ORT-240 HP1 / ORT-240 HP2 Csípőízület 76 ORT-240 Járógép térdízület, súlyzáras 72 ORT-241 Járógép súlyzáras térdízület acél 71 ORT-242 Járógép súlyzáras térdízület alumínium 71 ORT-245A /ORT-245S Gyermek járógép térdizület, súlyzáras 77 ORT-246A / ORT-246S Gyermek járógép térdízület, záras 77 ORT-247 Gyermek járógép bokaízület, záras 77

7 ORT-248 Szabad bokaízület, gyermek 78 ORT-250 Járógép bokaízület, modul 73 ORT-255 Contractura ízület, sínezettel 76 ORT-260=145*2,5 Járógép kengyel 74 ORT-260=165*3 Járógép kengyel 74 ORT-260F Járógép kengyel rozsdamentes acél 74 ORT-261 Járógép kengyel carbon készülékekhez 73 ORT-262 Járógép bokaízület,dorzálflexiós,acél 73 ORT-263 Gyermek dorsal és plantarflexiós bokaízület 78 ORT-264 Gyermek dorsalflexiós bokaízület 78 ORT-265F Járógép kengyel rozsdamentes acél 74 ORT-266 Kengyel az ORT-262-höz 75 ORT-270 Járógép sínezet carbon ortézisekhez,rozsdamentes 70 ORT-280 Járógép sínezet, acél 70 ORT-290 Járógép sínezet, alumínium 70 ORT-400 Moduláris könyök 52 ORT-405 Moduláris könyök 52 ORT-410 Moduláris könyök 52 ORT-430 Mechanikus könyökízület 52 ORT-450 Csuklóízület 53 ORT-455 Felkar heveder készlet K-323 típushoz 53 ORT-456 Alkar heveder készlet K-221 típushoz 53 ORT-500 Mechanikus kéz 50 ORT-750 Állítható magasságú, gördíthető infrakemence 84 ORT-780 Lapmelegítő 85 ORT-800 Mélyhúzó szett 84 ORT-850 Mintázó-beállító állvány 85 ORT-900 Vákuumszivattyú állomás 85 ORT-NK1 Fejlett pneumatikus térdízület, egytengelyes, titánium 35 OT-09 Járógép szabad térdízület,alumínium sínnel, felnőtt 73 OT-14 Kozmetikus combharisnya 38 OT-16 Kozmetikus lábszárharisnya 38 OT-110 SACH lábfej 10 OT-131 Mozgóbokás lábfej 10 OT-131W Mozgóbokás lábfej, lábujjas 10 OT-151-M8/M10/M10H Bokacsavar 13 OT-170 Bokaízület mozgóbokás ízület bokafához 11 OT-190-M8 / -M10 Bokafa SACH lábfejhez 12 OT-191 Bokafa mozgóbokás lábfejhez 12 OT-212 Rozsdamentes lábszársínezet 37 OT-232 Horizontális adapter, lábszár 28 OT-240 Csonktok villa 37 OT-244 Combtokvilla 37 OT-261 Tokadapter, műanyag, piramid csatlakozóval 25 OT-270A=20 Kéttengelyes sínkészlet 270 x 20 mm alumínium 80 OT-615 Geriátriai bőrtok 39 OT-620 Műanyag combtok, belső béléssel 39 7

8 8 OT-660 Rehagel liner pin nélkül 44 OT-661 Rehagel liner pinnel 44 OT-670 Zárrögzítő műanyag, hexagonális 46 OT-671 Zárrögzítő műanyag, hajlított 47 OT-672 Zárrögzítő 46 OT-673 Litelock zárrögzítő műanyag, lamin. 46 OT-674 Litelock zárrögzítő acél 45 OT-675 Rehagel függesztő 44 OT-676 Tokszelep 45 OT-700 Fokbeállítós karízületi sín gyermek 82 OT-710 Fokbeállítós karízületi sín felnőtt 82 OT-910 Alumínium járógép sínezet, ízülettel, felnőtt 80 OT-920 Alumínium járógép sínezet, ízülettel, gyermek 80 OT-930 Lamináló sín,alumínium / acél 79 OT-940 Ülő félkörsín 75 OT-942 Alumínium félkörsín 75 OT-943 Acél félkörsín 75 OT-944/F Felnőtt bokaízületi sín 79 OT-945 Járógép kengyel férfi 4 mm 75 OT-945 Járógép kengyel női 3 mm 75 OT-946 Kengyelcsap 75 OT-947 Ablakos kengyel 83 OT-975 Fokbeállítós térdízület, kéttengelyes 82 OT-977 Fokbeállítós csípőízület sínnel, rotálható 81 OT-977 Fokbeállítós csípőízület sínnel, rotálható, 81 OT-978 Súlyzáras járógép csípőízület 80 OT-979 Csípőízület binder, alumínium 81 P Pacifica, Pacifica LP 18 Plié MPC mikroprocesszor vezérelt hidraulikus térdízület 29 Precíziós fogó adapter 59 Promenade - érszűkületes/diabéteszes amputáltaknak 18 R REHACAD 42 Renegade / Renegade LP 17 Rozsdamentes evőkanál adapter 63 Rozsdamentes evőkés adapter 62 Rozsdamentes villa adapter 62 Rugó 57 Rugófoglalat 57 Rugó működtetésű kéz 51 Runway, Runway HX, 16 S Síbot tartó adapter 61 Standard kampó 61 Szerszámbefogó 54 Szilikon csonkharisnya ENCP 16/20 45

9 T Tartalék fogó carbon fiber fogóhoz 58 tartalék mutató és középsőujj, hüvelykujj 57 Tartalék rugó rugós kézhez 57 Tartalék ujjborítás mutató,középső és hüvelykujjakra 57 Teleszkópos öltözködést segítő adapter 63 Térdgumi drapp 39 THS-1000 / THS-1300 Teflonszövet lapmelegítőhöz 85 Többfunkciós, visszahajtható kés-villa adapter 63 Töltőkéz 50 Tömítőgyűrű rugós és kábeles kezekhez 56 U Univerzális ízület 60 Univerzális ízület, külső menettel 60 Univerzális szerszámbefogó adapter 59 V Villás szerszámbefogó 55 W Walktek - többtengelyes megoldás nehezen járóknak 17 Z Zöldséghámozó adapter 63 Zöldség tartó adapter 62 9

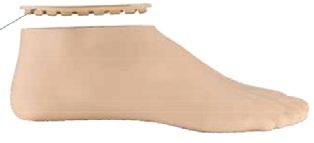

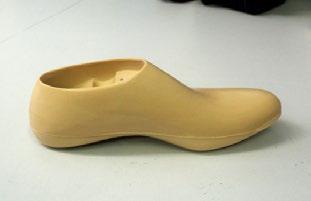

10 Láb alkatrészek Lábfejek OT-110 SACH lábfej,fabetéttel, lábujjas Oldal Max. terhelhetőség Sarokmagasság OT-110 B-J-22 bal/jobb 100 kg 10 mm OT-110 B-J-23 bal/jobb 100 kg 10 mm OT-110 B-J-24 bal/jobb 100 kg 10 mm OT-110 B-J-25 bal/jobb 100 kg 10 mm OT-110 B-J-26 bal/jobb 100 kg 10 mm OT-110 B-J-27 bal/jobb 100 kg 10 mm OT-110 B-J-28 bal/jobb 100 kg 10 mm OT-110 B-J-29 bal/jobb 100 kg 10 mm OT-131 Mozgóbokás lábfej, ujj nélküli Oldal Max. terhelhetőség Sarokmagasság OT-131 B-J-24 bal/jobb 100 kg 10 mm OT-131 B-J-25 bal/jobb 100 kg 10 mm OT-131 B-J-26 bal/jobb 100 kg 10 mm OT-131 B-J-27 bal/jobb 100 kg 10 mm OT-131 B-J-28 bal/jobb 100 kg 10 mm OT-131W Mozgóbokás lábfej, lábujjas Oldal Max. terhelhetőség Sarokmagasság OT-131W B-J-22 bal/jobb 100 kg 10 mm OT-131W B-J-23 bal/jobb 100 kg 10 mm OT-131W B-J-24 bal/jobb 100 kg 10 mm OT-131W B-J-25 bal/jobb 100 kg 10 mm OT-131W B-J-26 bal/jobb 100 kg 10 mm OT-131W B-J-27 bal/jobb 100 kg 10 mm OT-131W B-J-28 bal/jobb 100 kg 10 mm OT-131W B-J-29 bal/jobb 100 kg 10 mm ORT-06H10 Lábfej kozmetika, fabetét nélkül Oldal Max. terhelhetőség Sarokmagasság ORT-06H10=22L/R bal/jobb 100 kg 10 mm ORT-06H10=23L/R bal/jobb 100 kg 10 mm ORT-06H10=24L/R bal/jobb 100 kg 10 mm ORT-06H10=25L/R bal/jobb 100 kg 10 mm ORT-06H10=26L/R bal/jobb 100 kg 10 mm ORT-06H10=27L/R bal/jobb 100 kg 10 mm ORT-06H10=28L/R bal/jobb 100 kg 10 mm ORT-06H10=29L/R bal/jobb 100 kg 10 mm 10

11 Láb alkatrészek Bokaízületek ORT-09S Mozgóbokás ízület, acél Anyaga Max. terhelhetőség Tömeg ORT-09S=22-25 acél 125 kg 266 g ORT-09S=26-30 acél 125 kg 285 g ORT-09A Mozgóbokás ízület, alumínium, csővázhoz Anyaga Max. terhelhetőség Tömeg ORT-09A alumínium 100 kg 215 g OT-170 Bokaízület mozgóbokás ízület bokafához Anyaga Max. terhelhetőség Tömeg OT-170 alumínium 100 kg 175 g Anyaga Max. terhelhetőség Tömeg ORT-10S=M8 acél 125 kg 76 g ORT-10S=M10 acél 125 kg 82 g ORT-10A=M8 alumínium 100 kg 50 g ORT-10A=M10 alumínium 100 kg 55 g ORT-10S Bokaadapter SACH lábfejehez,csővázhoz,acél, alu 11

12 Láb alkatrészek Bokaízületek, bokafák, csavarok ORT-10A Bokaadapter SACH lábfejhez, alumínium Anyaga Max. terhelhetőség Tömeg ORT-10A=M10 alumínium 100 kg 55 g OT-190-M8 / -M10 Bokafa SACH lábfejhez Csavar átmérő Max. terhelhetőség Tömeg OT-190-M8 8 mm 100 kg 100 g OT-190-M10 10 mm 100 kg 100 g OT-191 Bokafa mozgóbokás lábfejhez Oldal Max. terhelhetőség OT-191-B24 bal 125 kg OT-191-B25 bal 125 kg OT-191-B26 bal 125 kg OT-191-B27 bal 125 kg OT-191-B28 bal 125 kg OT-191-J24 jobb 125 kg OT-191-J25 jobb 125 kg OT-191-J26 jobb 125 kg OT-191-J27 jobb 125 kg OT-191-J28 jobb 125 kg 12

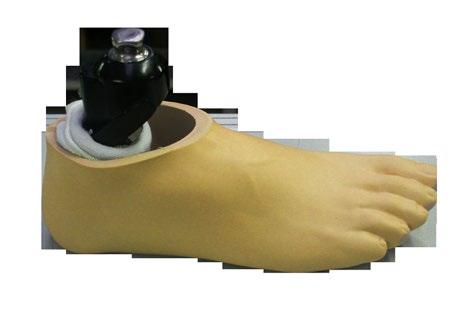

13 Láb alkatrészek Bokaízületek, bokafák, csavarok OT-151-M8/M10/M10H Bokacsavar SACH lábfejhez Csavar átmérő Max. terhelhetőség Tömeg OT-151-M8 8 mm 100 kg 20 g OT-151-M10 10 mm 125 kg 23 g OT-151-M10H 10 mm 125 kg 27 g ORT-195=1 Kozmetikus hab takarólemez mozgóbokás lábfejhez ORT-195=1/22 ORT-195=1/23 ORT-195=1/24 ORT-195=1/25 ORT-195=1/26 ORT-195=1/27 ORT-195=1/28 Lábfej méret 22 cm 23 cm 24 cm 25 cm 26 cm 27 cm 28 cm ORT-195=2 Kozmetikus hab takarólemez SACH lábfejhez ORT-195=2 Lábfej méret univerzális 13

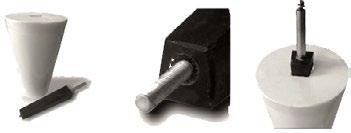

14 Aktív Ellátás, Dinamikus lábfejek Aktív Ellátás Képzelje el a hagyományos mintavételi eljárást XXI.századi technikával ötvözve. Korunk előrehaladtával a kézi/ manuális mérést és modellezést felváltja a modern kor számítógépes, 3 dimenziós modellezése és lézeres mintavétele. A Gysgy Reha Kft bevezette a digitális mintavételi és automatizált csonkágy készítő rendszerét. A gép precíz, pontos kalkulációkat végez el helyettünk ezred másodpercek alatt. Hibaszázaléka elenyésző, hiszen egy pontosan mért adatokból álló bevitel után a rendszerhez csatlakoztatott CNC maró ugyanazt faragja ki, amit előzőleg elképzeltünk és bevittünk. A rendszer előnyei: a betegadatok teljes részletességében eltárolhatók, melyek akár hónapok, sőt évekkel később is visszakereshetők folyamatosan nyomon követhetők a beteg életében bekövetkezett változások (hízás,fogyás,stb) a mintavétel a digitális technikának köszönhetően nyersanyag (gipsz, gipszpólya) felhasználás nélkül történik, jelentősen csökkentve a kiadásokat a csonktok tervezése a beteg jelenlétében történik, figyelemmel kísérheti és megbeszélheti az esetleges igényeket, módosításokat Szolgáltatások A.) Lábszárprotézis mintavétele lézerrel Választható szolgáltatások A1: Szkennelés A2: Módosítás A3: Pozitív habminta marás B.) Meglévő protézis pozitív mintájának szkennelése archiválásra (lábszár, comb) Választható szolgáltatások: B1: Szkennelés B2: Szkennelés+modellálás B3: Szkennelés+modellálás+marás C.) Combtok készítés kör és hosszméretek alapján A tokkészítés a beérkezett méret adatlapok feldolgozása után történik, speciális, számítógép vezérelt CNC maróval. A kitöltött méretlapot faxon vagy ben fogadjuk el és dolgozzuk fel. Kérésre a méretlapot digitálisan kitölthető formában előre egyeztetett címre elküldjük. Választahtó szolgáltatások: C1: Méret digitalizálás - módosítás C2: Méret digitalizálás - módosítás - pozitív habminta gyártás C3: Méret digitalizálás - módosítás pozitív habminta gyártás protézistok gyártás Termék Pozitív habminta készítés C1+C2 Laminált tok bélés nélkül készítés C3/1 Laminált tok béléssel készítés C3/2 Szolgáltatás A befogó mandrel bármelyik három termék megrendelése esetén külön felszámításra kerül.az aktuális árakról kérjük, érdeklődjön! Elkészült habminta 14

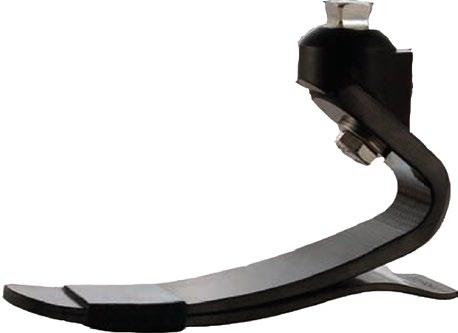

15 Aktív Ellátás Senator Dinamikus lábfejjel Aktív Ellátás, Dinamikus lábfejek SENATOR láb A Senator láb a mai napig a legfejlettebb megoldás a protézisek készítéséhez. Könnyű, ergonomikus és energia-kiegyenlítéses láb, amely egyesíti a kompozit technológia és a Freedom fejlesztésű láb előnyeit. Alacsony aktivitási szinttől a közepesen aktív, K3 amputáltak igényeihez tervezték, mely lehetővé teszi a változó sebességű járást. A személyes beállítást hat, gyárilag beállítható merevségi kategória biztosítja az alacsony és magas aktivitási szinten belül az alapvető komfort és stabilitás érdekében. Integrált pyramid csatlakozó teszi egyszerűvé az összeszerelést. További előnye, hogy a láb kozmetikai bevonata nincs a láb vázszerkezetéhez csatolva, úgy mint a kategória többi termékeinél, ezzel könnyű hozzáférést biztosít a láb modulhoz és egyszerűsíti a sarokék használatát a beállítás tökéletességéért. A láb cm méretekben kapható, és 135 kg súlyig használható. A Senator láb kompozit szerkezetére 24 hónap, a láb kozmetikai borítására 6 hónap a garancia. Jellemző Kompozit szerkezet Integrált pyramid csatlakozó 6 merevségi kategória Előny Alacsony tömeg, energia-visszaközvetítő dizájn, elősegíti az egyenletes, gondtalan járást. A protézis viselője messzebb, gyorsabban jut el, kevesebb energia felhasználásával. Leegyszerűsíti az összeszerelést és csökenti a protézis elkészítésének idejét. A láb merevsége a testsúlnyak megfelelően választandó, ez biztosítja a láb megfelelő mértékű meghajlását, az adott erőbehatás esetén. A merevségi kategóriák széles skálája gondoskodik az amputáltak személyre szabott ellátásáról. SENATOR MÉRET SZABAD MOZGÁS KOZMETIKAI BEVONAT KOMPOZIT SZERKEZET SAROK- MAGASSÁG MAX. TERHELHETŐSÉG cm 4..5 in 362 g 127 g 10 mm 135 kg cm 5.0 in 390 g 159 g 10 mm 135 kg cm 5.4 in 418 g 219 g 10 mm 135 kg A Senator protézis láb ideális komponens alacsony vagy közepesen aktív, K3 szinten amputáltak részére akik olyan protézist szeretnének, amely lehetővé teszi számukra a változó sebességű járást és hozzájárul a mindennapi tevékenységekhez úgy mint kerékpározás, golfozás, kirándulás vagy akár a kocogás. 15

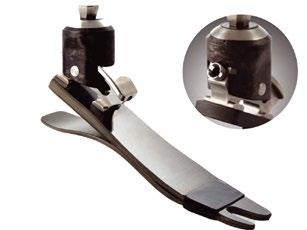

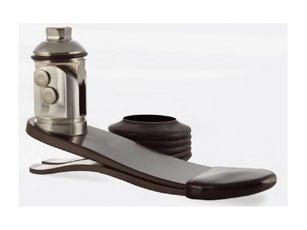

16 Aktív Ellátás, Dinamikus kompozit lábfejek Dinamikus lábfejek Runway, Runway HX, állítható sarokmagasság 0-50 mm Többfunkciós lábfej egyedi tulajdonságokkal: Állítható sarokmagasság 0-50 mm-ig, felvehet hozzá szandált, félcipőt, magas szárú cipőt,de akár csizmát is, nem beszélve a magas sarkú divatcipőkről! Akárcsak a többi Freedom lábfej, a Runway is kompozit anyagból készül, biztosítva a hosszú élettartamot és a dinamikus járást. Energiatároló-visszaadó szerkezet a kényelmes fáradságmentes járáshoz. Anatómiai kialakítású bokaszerkezete a sarokmagasságtól függetlenül mindig helyes pozícióban tartja a lábat. A Runway 10 előre beállított magassági pozícióba kapcsolható nyomógombos rendszerrel. A Runway HX tetszőleges sarokmagasság állítást enged a láb hátsó részén található 4 mm-es imbuszcsavarral. Saját tömeg: 485 g Terhelhetőség: 116 kg Méretek: cm Magasság: mm Mobilitási szint: közepes Highlander / Highlander Max - extra nagy terhelhetőség 225kg max.! Freestyle Swim - Kapcsolható úszó - szárazföldi láb Speciálisan nagy testsúlyú embereknek kifejlesztett lábfej. Az alap változat 166 kg-ig, a megerősített 225 kg-os testsúlyig használható. A megerősített változathoz (highlander Max) külön rendelendő a speciális, nagy teherbírású lábszárcső és adapterek. Saját tömeg: g Terhelhetőség: 166 kg Highlander / 225 kg Highlander MAX Méretek: cm Magasság: mm Mobilitási szint: közepes Sétából úszás egy gombnyomásra. Nem kell szerszám hozzá, készüljön fel az úszásra, nyomjon meg egy gombot és a lábfej máris 70 O -os plantárflexióba állítható.a bokarész gumisapkával borított, hogy még jobban védje a víztől. Saját tömeg: g Terhelhetőség: 116 kg Méretek: cm Magasság: mm Mobilitási szint: közepes-magas LP Symes - Syme-csonkolt lábra Dinamikus és aktív életet élő Syme-csonkolt betegek részére kifejlesztett lábfej. A tok fogadására előre előkészített foglalat megkönnyíti a beépítést, kevesebb anyag kerül felhasználásra. Energiatárolós szerkezete miatt az elrugaszkodás és a járás sokkal kényelmesebb és egyszerűbb. Típus Méret (cm) Tömeg (g) Magasság (mm) LP Symes Terhelhetőség: 166 kg Mobilitási szint: alacsony-közepes Sarokmagasság: 10 mm Garancia: 36 hónap

17 Újdonság a nehezen mozgó betegeknek. A Walktek lábfej különálló felfüggesztése a saroknál és a lábujjnál, kitűnő stabilitást és támasztást ad. A sarokérintés, az átgördülés és az elrugaszkodás a különleges szerkezet miatt lágy, csendes és kényelmes. Mindez kiegészítve egy többirányú mozgásra képes tengellyel, hogy az egyenetlen talajon is biztonsággal járhasson. Aktív Ellátás, Dinamikus kompozit lábfejek Walktek - többtengelyes megoldás nehezen járóknak Típus Méret (cm) Tömeg (g) Magasság (mm) Walktek Terhelhetőség: 136 kg Mobilitási szint: alacsony Sarokmagasság: 10 mm Garancia: 12 hónap Szabadalmaztatott Z-Shock techológiája a legrugalmasabb és legdinamikusabb lábfejjé teszi a Renegade-et. Speciális kialakítása és szerkezete a talajra érkezéskor elnyeli az ütközéskor keletkező erőt, majd elrugaszkodáskor visszaadja, ezzel segítve, hogy a lehető legkisebb erőkifejtéssel tudjon biztonságosan járni. Mindennapi használatra javasolt, lassú vagy gyors járáshoz. Tömege kevesebb, mint egyharmada a hasonló lábfejekhez viszonyítva, ami könnyebb protézislábat és kisebb fáradékonyságot eredményez. A Renegade LP mindenben megegyezik a Renegade lábfejjel, de alacsonyabb profilú. Renegade / Renegade LP Típus Méret (cm) Tömeg (g) Magasság (mm) Renegade Renegade Renegade LP Terhelhetőség: 166 kg Mobilitási szint: alacsony - közepes Sarokmagasság: 10 mm Garancia: 36 hónap Renegade LP Kompozit technológia A rendkívül sűrű és több rétegű carbon szövés olyan szerkezetet ad a lábfejnek, amitől a járás nem fárasztó, dinamikus, egyenetlen talajon is kiváló stabilitást ad a felhasználónak. A carbon szerkezet talajra érkezéskor elnyeli és megtartja a fellépő erőket, majd elrugaszkodáskor "kiengedi" és visszaadja, ezáltal jóval kevesebb fizikai erő kifejtését igényli a felhasználótól. Mindemellett még a kompozit lábfejek tömege is alacsonyabb, ami további pluszt jelent a művégtag felépítésekor. Erős, tartós anyaguk miatt hónap garanica jár egyes típusokra. A dinamikus kompozit lábfejek megrendelhetők kozmetika nélkül is. A Highlander Max típushoz a megerősített lábszárcső és adapterek külön rendelhetők, nem tartozéka az alapcsomagank. 17

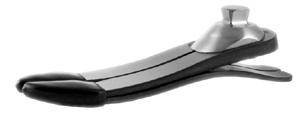

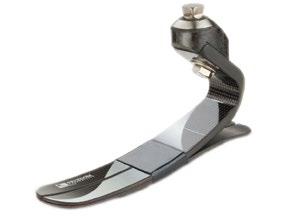

18 Aktív Ellátás, Dinamikus kompozit lábfejek Dinamikus lábfejek Pacifica, Pacifica LP (Low Profile) hosszú csonkra A Pacifica és a Pacifica LP lábfejek hosszú csonk amputáltak vagy olyan betegek részére ajánlottak, akiknél hosszabb lábszárrészt kell kiépíteni. Szemben más gyártók hasonló lábfejével, a Pacifica ugyanazt a kényelmet, dinamikát, kényelmes járást biztosítja, mint amit a többi Freedom lábfej. Pacifica Pacifica LP A Pacifia LP szerkezete alacsonyabb,a csőcsatlakozó a szerkezetbe jobban beágyazott, még több helyet biztosítva az építéshez. Közös jellemzők: osztott lábujjrész, stabil inverzió-everzió egyenetlen talajon is könnyű és tartós külön levehető kozmetikai borítással Típus Méret (cm) Tömeg (g) Magasság (mm) Pacifica Pacifica LP Terhelhetőség: 166 kg Mobilitási szint: közepes Sarokmagasság: 10 mm Garancia: 36 hónap Promenade - érszűkületes/diabéteszes amputáltaknak Járásra nehezen képes, érszűkület vagy diabétesz miatt amputált személyeknek ajánlott láb, amely a többi Freedom lábfejhez képest a lehető legkevesebb erőfeszítést igénylő típus. Speciális kialakítása lehetővé teszi a könnyű és erőfeszítés nélküli átgördülést, míg a teljes hosszúságú talplemez egyenletes és finom mozgást eredményez a sarokérintéstől az elrugaszkodásig. Típus Méret (cm) Tömeg (g) Magasság (mm) Promenade Terhelhetőség: 147 kg Mobilitási szint: közepes Sarokmagasság: 10 mm Garancia: 36 hónap

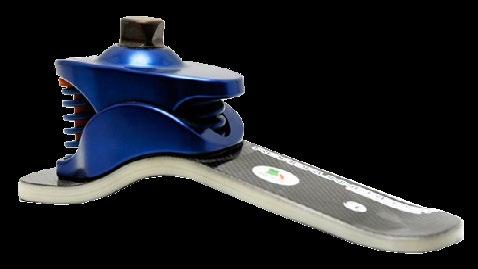

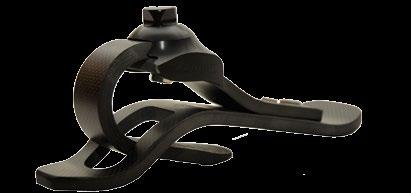

19 RoadrunnerFoot Equilibrium rugóerőtárolós dinamikus láb ÚJ! Aktív Ellátás, Dinamikus kompozit lábfejek többtengelyes felépítés 2 db nagyteljesítményű rugó (25 Nm) terhelési erő eltárolása carbon-üvegszálas keverékű laminálás edzett pyramid csatlakozó magas teherbíróképesség 30 O -os rotáció lateralis síkban rugóerő támogatott járás a járásfázisoknak megfelelően Méret Típus I II III IV V V long RoadrunnerFoot Roadflexion dinamikus láb ÚJ! Páciens adatok szabadalmaztatott 3-pontos talajérintkezés 65%-os hatékonyság* folyamatos terhelhetőség a stabilitás és biztonság megtartása mellett rásegítés az elrugaszkodási fázisban stabil és biztonságos állás a 3 ponton felfekvő szerkezet miatt Rugó színe Cipő méret Lábfej méret Testsúly (kg) Elülső rugó Hátsó rugó I lágy kék zöld I kemény kék kék II lágy kék kék II kemény kék piros III lágy kék kék III kemény kék piros IV lágy kék piros IV kemény kék sárga V lágy kék piros V kemény kék sárga V-long lágy kék piros V-long kemény kék sárga Méret Típus Páciens adatok Cipő méret Lábfej hossz (cm) Testsúly (kg) I.S lágy I , I.H kemény II.S lágy II II.H kemény III.S lágy III , III.H kemény IV.S lágy IV , IV.H kemény V.S lágy V V.H kemény VI.S lágy VI VI.H kemény *: Ez a hatékonysági mutató azt mutatja, hogy mennyire könnyíti meg a járást. Minél magasabb a százalékos érték, annál könnyebb az adott lábfejjel járni.a jelenlegi technológiával a lábfejek hatékonysága max 75%. 19

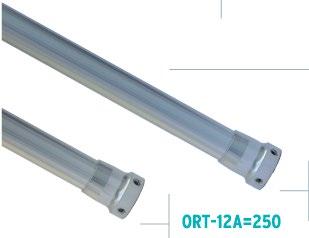

20 Moduláris alkatrészek Lábszárcsövek ORT-12S Alu lábszárcső, acél csőadapterrel Hossz Anyaga Max. terhelhetőség Tömeg ORT-12S= mm acél+alu 125 kg 272 g ORT-12S= mm acél+alu 125 kg 207 g ORT-12A Alumínium lábszárcső, alumínium csőadapterrel Hossz Anyaga Max. terhelhetőség Tömeg ORT-12A= mm alumínium 100 kg 250 g ORT-12A= mm alumínium 100 kg 180 g ORT-15A Csőadapter alumínium Anyaga Max. terhelhetőség Tömeg ORT-15A alumínium 100 kg 75 g ORT-14A Csőadapter alumínium Anyaga Max. terhelhetőség Hossz Tömeg ORT-14A=30 alumínium 100 kg 100 mm 75 g ORT-14A=34 alumínium 100 kg 100 mm 96 g 20

21 Moduláris alkatrészek Csőadapterek ORT-14S Csőadapter acél Anyaga Max. terhelhetőség Tömeg Hossz ORT-14S acél 125 kg 148 g 70 mm ORT-15S Csőadapter acél Anyaga Max. terhelhetőség Tömeg ORT-15S acél 125 kg 123 g ORT-11S Rozsdamentes acél combtok adapter, piramid csatlakozóval Anyaga Max. terhelhetőség Tömeg ORT-11S acél 125 kg 138 g ORT-21S Combtokadapter, rotációs,acél Anyaga Max. terhelhetőség Tömeg ORT-21S acél 125 kg 164 g ORT-22S Combtokadapter, rotációs, piramid csatlakozóval, acél Anyaga Max. terhelhetőség Tömeg ORT-22S acél 125 kg 157 g 21

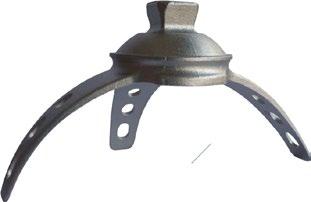

22 Moduláris alkatrészek Csavaradapterek,tokadapterek,szelepek ORT-16S Lábszártok adapter, acél Anyaga Max. terhelhetőség Tömeg ORT-16S acél 125 kg 98 g ORT-16A Lábszártok adapter, alumínium Anyaga Max. terhelhetőség Tömeg ORT-16A alumínium 100 kg 70 g ORT-16SL Lábszártok adapter, acél, hosszabb szárral Anyaga Max. terhelhetőség Tömeg ORT-16SL acél 125 kg 110 g ORT-17S Tokadapter famaghoz, piramid, acél ORT-17A Tokadapter famaghoz, piramid, alu Anyaga Max. terhelhetőség Tömeg ORT-17S acél 125 kg 93 g ORT-17A alumínium 100 kg 60 g ORT-18S Tokadapter famaghoz, piramid, rotációs, acél ORT-18A Tokadapter famaghoz, piramid, rotációs, alu Anyaga Max. terhelhetőség Tömeg ORT-18S acél 125 kg 120 g ORT-18A alumínium 100 kg 115 g 22

23 Moduláris alkatrészek Csavaradapterek,tokadapterek,szelepek ORT-19S Tokadapter famaghoz, csavaradapter, acél ORT-19A Tokadapter famaghoz, csavaradapter, alu Anyaga Max. terhelhetőség Tömeg ORT-19S acél 125 kg 134 g ORT-19A alumínium 100 kg 45 g Anyaga Max. terhelhetőség Tömeg ORT-20S acél 125 kg 129 g ORT-20A alumínium 100 kg 115 g ORT-20S Tokadapter, csavaradapter, rotációs, acél ORT-20A Tokadapter, csavaradapter, rotációs, alumínium ORT-29S Tokadapter famaghoz, csavaradapter, rotációs, szorítógyűrűvel Anyaga Max. terhelhetőség Tömeg ORT-29S acél 125 kg 119 g ORT-18S-1 Rotációs tokadapter Anyaga Max. terhelhetőség Tömeg ORT-18-1S acél 125 kg 76 g ORT-18-1T titánium 125 kg 52 g ORT-29 Rotációs csőadapter Anyaga Max. terhelhetőség Tömeg ORT-29S acél 125 kg 133 g ORT-29T titánium 125 kg 52 g 23

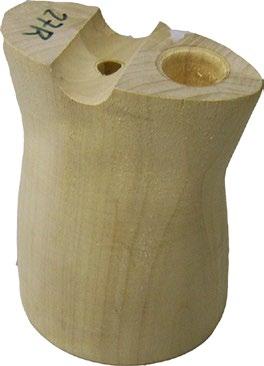

24 Moduláris alkatrészek Csavaradapterek,tokadapterek,szelepek ORT-24 Famagos tokadapter Anyaga Max. terhelhetőség Tömeg ORT-24 fa+műanyag 125 kg 335 g ORT-24A ; ORT-24P1 ; ORT-24P2 Alumínium / Műanyag tokadapterek Anyaga Max. terhelhetőség Tömeg ORT-24A alumínium 125 kg 152 g ORT-24P1 műanyag 100 kg 51 g ORT-24P2 műanyag 100 kg 57 g 24

25 Moduláris alkatrészek Csavaradapterek,tokadapterek,szelepek ORT-23A Dupla csavaradapter, alumínium Anyaga Max. terhelhetőség Tömeg ORT-23A=32 alumínium 100 kg 75 g ORT-23A=45 alumínium 100 kg 90 g ORT-23A=60 alumínium 100 kg 105 g ORT-23A=75 alumínium 100 kg 125 g ORT-32S Csavaradapter piramid fejjel,acél Anyaga Max. terhelhetőség Tömeg ORT-32S=32 acél 125 kg 102 g ORT-32S=45 acél 125 kg 112 g ORT-32S=60 acél 125 kg 124 g ORT-32S=75 acél 125 kg 162 g ORT-23S Dupla csavaradapter, acél Anyaga Max. terhelhetőség Tömeg ORT-23S=32 acél 125 kg 130 g ORT-23S=45 acél 125 kg 148 g ORT-23S=60 acél 125 kg 167 g ORT-23S=75 acél 125 kg 185 g OT-261 Tokadapter, műanyag, piramid csatlakozóval Anyaga Max. terhelhetőség Tömeg OT alu+műanyag 125 kg 102 g OT alu+műanyag 125 kg 112 g OT alu+műanyag 125 kg 124 g 25

26 Moduláris alkatrészek Csavaradapterek,tokadapterek,szelepek ORT-25S Csavar-csőadapter 15 fok Anyaga Max. terhelhetőség Tömeg ORT-25S acél 125 kg 136 g 15 O -ban döntött moduláris csőadapter. ORT-26S Csőadapter piramid, acél Anyaga Max. terhelhetőség Tömeg ORT-26S acél 125 kg 95 g ORT-45A Tolóadapter Anyaga Max. terhelhetőség Tömeg ORT-45A alumínium 100 kg 76 g Csavar és csőadapterekhez használható eltolólemez, a súlyvonal megfelelő beállításához. 26

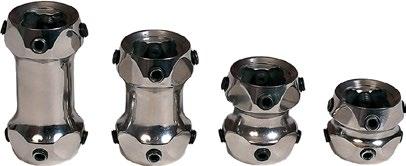

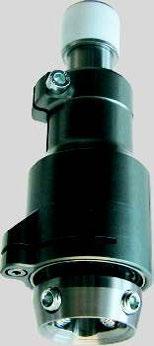

27 Moduláris alkatrészek Csavaradapterek,tokadapterek,szelepek ORT-33S Csőadapter, eltolás, acél ORT-33A Csőadapter, eltolás, alumínium Anyaga Max. terhelhetőség Tömeg ORT-33S acél 125 kg 234 g ORT-33A alumínium 125 kg 160 g Eltolható csőadapterekhez a protézis megfelelő beállításához. ORT-34S Menetes hosszadapter Hossz Anyaga Max. terhelhetőség Tömeg ORT-34S 90 mm acél 125 kg 200 g Menetes hosszabbító elem moduláris protézisekhez. ORT-35 Rotációs, lengéscsillapító csőadapter 75 kg ORT-35 Rotációs, lengéscsillapító csőadapter 100 kg Anyaga Max. terhelhetőség Tömeg ORT-35 acél 75 kg 75 g ORT-35 acél 100 kg 120 g A csőadapter használatával rugalmas, lágy járást ad, dinamikus járás esetén. Elsősorban magas aktivitási szinten lévő amputáltaknak javasolt. 27

28 Moduláris alkatrészek Csavaradapterek,tokadapterek,szelepek OT-232 Horizontális adapter, lábszár Anyaga Max. terhelhetőség Tömeg OT-232 alumínium 125 kg 102 g ORT Szelep rugalmas ORT Szelep, műanyag Anyaga Átmérő Tömeg ORT műanyag 40 mm 20 g ORT műanyag 40 mm 15 g 28

29 Moduláris alkatrészek Microchip vezérlet térdízületek Plié MPC mikroprocesszor vezérelt hidraulikus térdízület A Freedom Innovations Plié 2.0 MPC térdízülete minden bizonnyal a leggyorsabb, és legérzékenyebb mikroprocesszoros vezérlésű protézis térdízület, mely ma a piacon kapható. Az optimalizált mikroprocesszor-vezérelt stabilitás és új generációs hidraulikus lendítési karakterisztikák teszik valóban természetessé és kényelmessé a járást. Hihetetlenül gyors és érzékeny mikroprocesszora másodpercenként 1000-szer gyűjt adatokat, és kevesebb, mint 10 ms-on belül reagál, vagyis majdnem folytonos járásdinamikai válaszadásra képes. Ez az iparágban elérhető jelenleg leggyorsabb válaszidõ. Bármilyen moduláris protézis elemmel összeszerelhető, hiszen kompatibilitása megfelel a szabványoknak. A hidraulkius térdízület egyszerűen szabályozható, néhány mozdulattal beállítható az optimális lendítési, nyújtási erő, míg a szoftveres finomhangolás és járásdinamika beállítás vezeték nélküli Bluetooth technológiával lehetséges bármilyen notebookról. A szoftver kezelése könnyen elsajátítható, számos előre programozott érték/járásdinamika segíti a műszerészt. A Bluetooth online kapcsolatot biztosít a szoftver és a térdízület között, valós idejű adatkapcsolattal. A járás ciklusait grafikusan és szám értékekkel jelníti meg valós időben. Vízálló - még több mozgás, még kevesebb aggodalom. Úszásra ugyan nem alkalmas de sekély vízben és fröccsenő víz ellen védett. Javítja az életminőséget, mivel nem kell tartani attól, hogy esőben elázik, ráfröccsen a víz autómosáskor vagy vízisportoknál. Két cserélhető akku az alaptartozék, 230V-os hálózati és 12V-os szivargyújtó töltők teszik lehetővé a folyamatos mozgást, legyen Ön bárhol. Nem kell levenni és szétszerelni az egész térdet, hogy a fali aljzathoz csatlakoztathassa, ezzel elkerülheti a kényszerű üzemen kívüli állapotot, illetve az öltözködés fáradalmait. Ütés és kopásállóságáról térdvédő és cserélhető takarólemez gondoskodik. Így akár gond nélkül végezhet térdelést igénylő munkát. A tartós védőburkolat és a térdvédő egy gyors mozdulattal cserélhető. Műszaki adatok Méret: 235 mm Tömeg: 1230 g Max. terhelhetőség 125 kg/100 kg (közepes/magas aktivitás esetén) Térdhajlítás tartománya: 125 O Szerkezet anyaga: alumínium Akkumulátor: 3.7 VDC, 710 mah Li-Ion akku; Teljesítmény: 24 óra, használattól függően. Vízállóság: freccsenő víz ellen védett és maximum 50 cm-es vízmélységig vízálló. Garancia: 36 hónap, évente a gyártónak egyszer visszaküldeni kontrollra Csak egyedi megrendelés alapján szállítjuk. 29

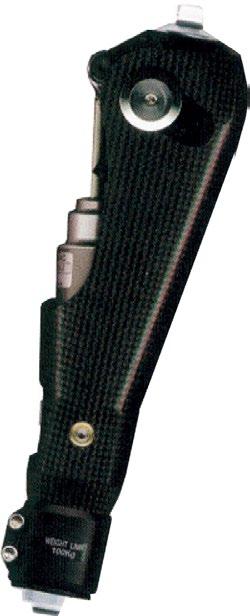

30 Moduláris alkatrészek Microchip vezérelt térdízületek Nabtesco Intelligent knee A Japán Nabtesco 1993-ban jött ki az első computer vezérelt térdízületével, amely a világon a legelső volt.azóta folyamatosan fejlesztik ezt a technológiát. Az Intelligent Knee volt az első microchip vezérelt típus, melynek pneumatikus szerkezetét beépített chip felügyeli szenzorok segítségével. Mind az egytengelyes, mind a négytengelyes térdízület terheléstől függő fékrendszerrel van szerelve. Ezzel elkerülhető a botlás, elesés, megakadás járás közben.az újabb Intelligent térdízületekben ez a fék még tovább lett fejlesztve. Mikroprocesszor figyeli a járás sebességét és ehhez igazítja a lendítés sebességét, így a felhasználó szabadon mozoghat gyorsan vagy lassan egyaránt. A négytengelyes kialakítású ízület az egytengelyes tudásán felül egészen finom és pontos járást ad, megnövelt stabilitás és biztonság mellett. Szerkezetének köszönhetően a leülés és felállás is egyenletes, sima, nem feltűnő. 10 különböző járás sebesség programozható be az ízületbe. Az energiaellátást egy hosszantartó akkumulátor biztosítja, melynek lemerülésekor az ízület visszaáll teljesen manuális módba, azaz a felhasználó úgy érzi, mintha egy sima penumatikus térdízülettel járna. Az elektronika különlegessége, hogy az akku lemerülése és cseréje után sem kell újraprogramozni az egészet az elejétől. Hogyan működik a mikroprocesszor vezérelt lendítés? Az ízület a "tanul és visszajátszik" elv alapján működik. Azonosul a felhasználó járási képességeivel, sebességével, járási szokásaival majd ezeket feldolgozva küldi a jelet a pneumatikus szelepnek. Az összeszerelésnél és az első beállításnál három adatot vesz figyelembe a rendszer: lassú, nomál és gyors járást.ezen adatokat feldolgozva alakít ki automatikusan 10 járásmintát/ sebességet az ízület.ezzel a működéssel a hétköznapi élet gondtalanná válik, mi több, az ép oldali lábról a terhelést leveszi, a betegnek kevesebb terhet kell cipelni, így teljesen természetes járással tud közlekedni. 30

31 Moduláris alkatrészek Microchip vezérelt térdízületek 31

32 Moduláris alkatrészek Mechanikus térdízületek ORT-50S Térdízület, moduláris, fékes, acél Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-50S acél 125 kg 150 fok 485 g - rugóerővel támogatott extenzió - egytengelyes ízület - közepes aktivitási szintű betegek részére ORT-51S Térdízület,policentrikus, moduláris, fékes, acél Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-51S acél 125 kg 110 fok 880 g - policentrikus ízület - közepes aktivitási szintű betegek részére ORT-52S Térdízület, moduláris, térd exartikuláltaknak, acél Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-52S acél 125 kg 150 fok 485 g - térdexartikulált betegek részére - policentrikus ízület - közepes aktivitási szintű betegek részére ORT-53S Térdízület, moduláris, négytengelyes, acél Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-53S acél 125 kg 110 fok 880 g - négytengelyes ízület - közepes aktivitási szintű betegek részére 32

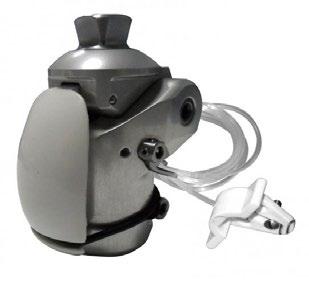

33 Moduláris alkatrészek Mechanikus térdízületek ORT-56S Egytengelyes moduláris térdizület, záras, acél Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-56S acél 125 kg 120 fok 695 g - egytengelyes ízület zárral - alacsony aktivitási szintű betegek részére - rugóerővel támogatott extenzió;fokozott stabilitás ORT-62 S Egytengelyes moduláris térdizület, nyújtás rásegítéssel, acél Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-62S acél 125 kg 120 fok 685 g - egytengelyes szabadízület - rugóerővel támogatott extenzió; ORT-59 A Egytengelyes moduláris térdizület, alumínium Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-59A alumíniuml 125 kg 120 fok 395 g - egytengelyes ízület zárral - alacsony aktivitási szintű/friss amputált/idős betegek részére ORT-60A Egytengelyes moduláris záras térdizület, alumínium Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-60A alumíniuml 100 kg 155 fok 290 g - egytengelyes ízület zárral - alacsony aktivitási szintű/friss amputált/idős betegek részére - jó ár/érték arányú egyszerű térdízület 33

34 Moduláris alkatrészek Mechanikus térdízületek ORT-60A Térdízület, egytengelyes, csap Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-63A alumínium 100 kg 150 fok 260 g - egytengelyes ízület zárral - alacsony aktivitási szintű/friss amputált/idős betegek részére ORT-64A Policentrikus térdízület Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-64A alumínium 100 kg 165 fok 660 g ORT-68 Négytengelyes térdizület Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-68 alumínium 100 kg 165 fok 507 g - policentrikus ízület - közepes aktivitási szintű betegeknek 34

35 Moduláris alkatrészek Pneumatikus térdízületek ORT-67 Négytengelyes pneumatikus térdizület Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-67 alumínium+acél 100 kg 145 fok 716 g - négytengelyes pneumatikus rendszerű - egymástól függetlentül szabályozható hajlítás és nyújtás - a lendítés ereje tetszőlegesen szabályozható - fokozott stabilitás; közepes és normál aktivitási színtű betegeknek ORT-80 Magas aktivitású pneumatikus térdízület, egytengelyes Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-80 alumínium+titánium 100 kg 145 fok 830 g - egytengelyes pneumatikus rendszerű - finom, lágy mozgást biztosít, gyenge izomzatú betegeknek is ajánlott; fékerő kontroll járás közben is - tetszőlegesen szabályozható hajlítás és nyújtás ORT-NK1 Fejlett pneumatikus térdízület, egytengelyes, titánium Anyaga Max. terhelhetőség Térdhajlítási szög Tömeg ORT-NK1 titánium 100 kg 160 fok 850 g - egytengelyes pneumatikus, kétkamrás rendszerű térdízület - finom, egyenletes mozgást ad, a terhelés erejétől függő fékezés és az erős titánium váz rendkívül stabillá teszi - automata lendítési erő állítás a sebességtől függően 35

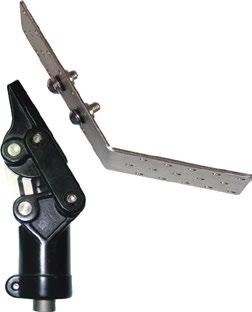

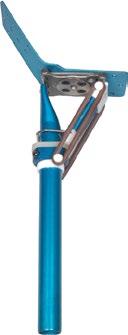

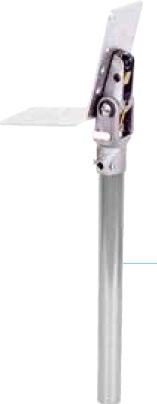

36 Moduláris alkatrészek Csípőízületek ORT-70 Policentrikus csípőízület Anyaga Max. terhelhetőség Tömeg ORT-70 alumínium+acél 125 kg 750 g ORT-71 Csípőízület Anyaga Max. terhelhetőség Tömeg ORT-71 alumínium 125 kg 888 g ORT-72S / ORT-72T Csípőízület Anyaga Max. terhelhetőség Tömeg ORT-72T titánium 125 kg 375 g ORT-72S acél 125 kg 655 g 36

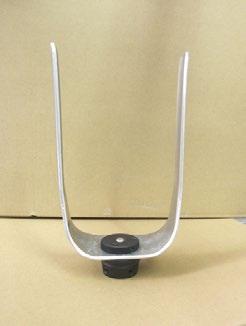

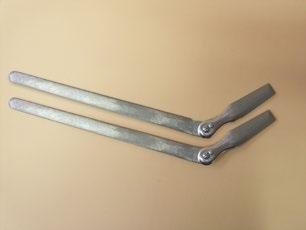

37 Moduláris alkatrészek Oldalsínezetek, villák, tartozékok OT-244 Combtokvilla Anyaga Max. terhelhetőség Tömeg OT-244 alumínium 100 kg 650 g OT-240 Csonktok villa Anyaga Max. terhelhetőség Tömeg OT-240 alumínium 100 kg 690 g OT-212 Rozsdamentes lábszársínezet Oldal Anyaga Méret OT BAL bal acél 4 mm OT JOBB jobb acél 4 mm OT BAL bal acél 5 mm OT JOBB jobb acél 5 mm - L-212 lábszár protézishez, ízületes acél sínezet - Egyedi méret alapján is rendelhető 37

38 Kozmetikus habok, harisnyák Comb-, lábszár habok, kozmetikus harisnyák ORT-101 Kozmetikus combhab ( ) Lábszár körméret Oldal Hossz Lyuk átmérő ORT-101=36L 36 bal 85/90 cm 30/60 mm ORT-101=36R 36 jobb 85/90 cm 30/60 mm ORT-101=40L 40 bal 85/90 cm 30/60 mm ORT-101=40R 40 jobb 85/90 cm 30/60 mm ORT-101=44L 44 bal 85/90 cm 30/60 mm ORT-101=44R 44 jobb 85/90 cm 30/60 mm ORT-102K Kozmetikus lábszárhab ORT-102N Kozmetikus lábszárhab Hossz Lyuk átmérő Kivitel ORT-102K 48 cm 30 mm egyenes ORT-102N 48 cm 30 mm hengeres ORT-102K ORT-102N OT-14 Kozmetikus combharisnya OT-16 Kozmetikus lábszárharisnya Méret OT-14 2 OT-14 3 OT-14 4 OT-16 2 OT

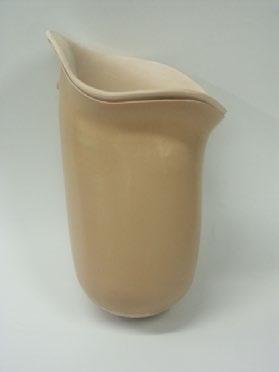

39 Kozmetikus habok, harisnyák Combtokok, bőr felsőrészek OT-615 Geriátriai bőrtok Oldal Méret (cm) OT-615-L38 bal 38 OT-615-L40 bal 40 OT-615-L42 bal 42 OT-615-L44 bal 44 OT-615-L46 bal 46 OT-615-L48 bal 48 OT-615-L50 bal 50 OT-615-L52 bal 52 OT-615-L54 bal 54 OT-615-L56 bal 56 OT-615-L58 bal 58 OT-615-L60 bal 60 Oldal Méret (cm) OT-615-R38 jobb 38 OT-615-R40 jobb 40 OT-615-R42 jobb 42 OT-615-R44 jobb 44 OT-615-R46 jobb 46 OT-615-R48 jobb 48 OT-615-R50 jobb 50 OT-615-R52 jobb 52 OT-615-R54 jobb 54 OT-615-R56 jobb 56 OT-615-R58 jobb 58 OT-615-R60 jobb 60 OT-620 Műanyag combtok, belső béléssel Oldal Méret (cm) OT-620-L38 bal 38 OT-620-L40 bal 40 OT-620-L42 bal 42 OT-620-L44 bal 44 OT-620-L46 bal 46 OT-620-L48 bal 48 OT-620-L50 bal 50 OT-620-L52 bal 52 OT-620-L54 bal 54 OT-620-L56 bal 56 OT-620-L58 bal 58 OT-620-L60 bal 60 Oldal Méret (cm) OT-620-R38 jobb 38 OT-620-R40 jobb 40 OT-620-R42 jobb 42 OT-620-R44 jobb 44 OT-620-R46 jobb 46 OT-620-R48 jobb 48 OT-620-R50 jobb 50 OT-620-R52 jobb 52 OT-620-R54 jobb 54 OT-620-R56 jobb 56 OT-620-R58 jobb 58 OT-620-R60 jobb 60 Térdgumi drapp AJ-5 Térdgumi AJ-5 Térdgumi AJ-5 Térdgumi AJ-5 Térdgumi AJ-5 Térdgumi Térd körméret S (30-34 cm) M (34-38 cm) L (38-42 cm) XL (42-46 cm) XXL (46-50 cm) - Rugalmas kompressziós térdharisnya az ízület védelméért és a keringés javításáért. 39

40 Gyermek alkatrészek Gyermek alsó végtag alkatrészek ORT-10SC SACH lábfej bokaszerkezet, acél, gyermek Anyag Max. terhelhetőség Tömeg ORT-10SC rozsdamentes acél 45 kg 60 g Rozsdamentes SACH lábfej bokaszerkezet gyermekeknek. ORT-12AC alumínium csőadapter gyermek Anyag Max. terhelhetőség Tömeg ORT-12AC alumínium 45 kg 130 g Alumínium csőadapter gyermekeknek. ORT-15AC alumínium csőadapter gyermek Anyag Max. terhelhetőség Tömeg ORT-15AC alumínium 45 kg 62 g Alumínium csőadapter gyermekeknek. ORT-16SC / ORT-16AC acél / alumínium tokadapterek gyermekeknek Anyag Max. terhelhetőség Tömeg ORT-16SC rozsdamentes acél 45 kg 56 g Rozsdamentes acél tokadapter gyermekeknek. Anyag Max. terhelhetőség Tömeg ORT-16AC alumínium 45 kg 33 g Alumínium tokadapter gyermekeknek. ORT-19AC Alumínium csavaradapter famaghoz, gyermek Anyag Max. terhelhetőség Tömeg ORT-19AC alumínium 45 kg 62 g Alumínium tokadapter famaghoz, csavaradapter gyermekeknek. ORT-24CB Műanyag Tokadapter, gyermek Anyag Max. terhelhetőség Tömeg ORT-24CB műanyag 45 kg 133 g Műanyag tokadapter gyermekeknek. 40

41 Anyag Max. terhelhetőség Tömeg Gyermek alkatrészek Gyermek alsó és felső végtag alkatrészek Max.térdhajlítási szög ORT-40C alumínium 55 kg 310 g 150 O Négytengelyes, szabadízületes térdízület gyermekeknek. ORT-40C négytengelyes térdízület, gyermek Anyag ORT-41C négytengelyes térdízület,térdexartikulált gyermekeknek Max. terhelhetőség Tömeg Max.térdhajlítási szög ORT-41C alumínium 55 kg 285 g 150 O Négytengelyes, szabadízületes térdízület, térdexartikulált gyermekeknek. Anyag Max. terhelhetőség Tömeg Max.térdhajlítási szög ORT-42C alumínium 55 kg 285 g 150 O Négytengelyes, záras térdízület gyermekeknek. ORT-42C négytengelyes záras térdízület, gyermek Anyag ORT-41C négytengelyes záras térdízület,térdexartikulált gyermekeknek Max. terhelhetőség Tömeg Max.térdhajlítási szög ORT-41C alumínium 55 kg 285 g 150 O Négytengelyes, záras térdízület, térdexartikulált gyermekeknek. 41

42 REHACAD lézeres mintavétel - archiválás - gyártás Egyedi combtok készítés Lehetőséget kínálunk egyedi laminált comb- és lábszártok legyártására is. Ennek három módja lehetséges: 1. Lábszárprotézis mintavétele lézerrel 2. Meglévő protézis pozitív mintájának szkennelése-archiválásra digitális adathordozóra 3. Combtok készítés kör és hosszméretek alapján A tokkészítés a beérkezett méret adatlapok feldolgozása után történik, speciális, számítógép vezérelt CNC maróval. A kitöltött méretlapot faxon vagy ben fogadjuk el és dolgozzuk fel. Kérésre a méretlapot digitálisan kitölthető formában előre egyeztetett címre elküldjük. Bővebben az Aktív Ellátás fejezetben! A lézeres mintavétel előnyei Gyors: rövidebb idő alatt kész,nem kell megvárni a gipsz kötési idejét Kényelmes: sokaknak az öltözködés gondot okoz, lézeres mintavételnél fent maradhat a ruházat Nem kell tisztálkodni: a mosdás hasonlóan nehézkes egy mozgásában korlátozott személynek, mivel a testet nem éri gipsz, így ez az idő is megspórolható Archiválhatóság: A digitális tárolás biztonságos, a levett minták később összehasonlíthatók, melyek kitűnően megmutatják a segédeszköz hasznosságát. A digitális mintát adathordozóra mentjük, nem kell évekig speciális helyiségekben őrizni Biztonságos: a szkenner ultrahanggal és lézerrel működik. Az ultrahang nem veszélyes, a lézer ellen védelmet nyújtunk A számítógép vezérelt gyártás (CNC) előnyei Gyorsaság: a habminta gyorsabban elkészül Költséghatékonyság: víz és gipsz felhasználása nélkül, illetve kemencében való szárítás nélkül készül - kisebb anyagfelhasználás, alacsonyabb gyártási költségek Modifikálhatóság:a számítógépes modell digitálisan szerkeszthető/alakítható, nincs anyagfelhasználás, kevesebb időráfordítás Előzetes megtekintési lehetőség: a marás (gyártás) megkezdése előtt megtekinthető a gyártani kívánt modell Megmunkálhatóság: az elkészült hab laminálható, mélyhúzható, melegíthető Környezetbarát: a gyártáskor keletkező hulladék mennyisége jóval alacsonyabb, a hulladék elszállítása-tárolása nem terheli a megrendelőt 42

43 GYSGY REHA Kft. Méretlap - Munkalap Rendelés száma: Munkalapszám: Megrendelő neve, telefonszáma: Termékkód, megnevezés: Próbamester: Méretvétel: Próba: Átadás: Csonktok forma: Háromszög Quadrolateriális Hosszovál Sablon száma:... Egyéb:... Oldaliság: Testsúly: Testmagasság: Akitivitási szint: Rövid csonk esetén adja meg a flexio és az abduktio mértékét. Program Flexio Abduktio Laminálttok Belsőtok Adapter Tipus: Marás Laminálás Átadás A bázis ponttól mért körméret mérési pontjainak távolsága. 5 cm /alapesetben/ Eltérő mérési osztás megadása... cm Tuber alatt közvetlenül Csonk állapota: ödémásodás, érzékeny pontok, sebek, hegek állapota, izom erő nagysága stb. A csonkon jelölje be és adja meg rátöltés vagy faragás nagyságát az érzékeny területek vagy más fontos területek helyét. A csonk teljes hossza, ha szükség rátöltéssel együtt. 43

44 Linerek Linerek, liner tartozékok OT-660 Rehagel liner pin nélkül Körméret (cm) Vastagság OT-660= cm 3 mm/6 mm OT-660= cm 3 mm/6 mm OT-660= cm 3 mm/6 mm OT-660= cm 3 mm/6 mm OT-660= cm 3 mm/6 mm OT-660= cm 3 mm/6 mm OT-660= cm 3 mm/6 mm OT-660= cm 3 mm/6 mm OT-661 Rehagel liner pinnel Körméret (cm) Vastagság OT cm 3 mm/6 mm OT cm 3 mm/6 mm OT cm 3 mm/6 mm OT cm 3 mm/6 mm OT cm 3 mm/6 mm OT cm 3 mm/6 mm OT cm 3 mm/6 mm OT cm 3 mm/6 mm OT-675 Rehagel függesztő Teljes hossz Alsó körméret Felső körméret OT-675-XS 350 mm cm cm OT-675-S 350 mm cm cm OT-675-M 350 mm cm cm OT-675-L 350 mm cm cm OT-675-XL 350 mm cm cm 44

45 Linerek Linerek, liner tartozékok Szilikon csonkharisnya ENCP 16/20 ENCP-16 ENCP-20 Körméret (cm) cm cm A mérési pont a csonkvégtől 6 cm-re helyezkedik el. - nagyfokú rugalmasság - belső bélés helyett használható - csökkenti a dörzsölést és a sebesedést - bőrnyugtató hatású OT-674 Litelock zárrögzítő acél Típus Tömeg OT-674 hexagonális 70 g - műanyag ház - mélyhúzásra és laminálásra alkalmas - rozsdamentes acél pin-nel - beépítési magasság 30 mm csatlakozó nélkül - a záregység teljesen kicserélhető - alacsony tömegű kivitel - rozsdamentes acél rotációs pin-nel OT-676 Tokszelep Anyaga Tömeg OT-676 alumínium 7 g 45

46 Linerek Linerek, liner tartozékok OT-670 Zárrögzítő műanyag, hexagonális Típus Tömeg OT-670 hexagonális 86 g - műanyag tok - mélyhúzásra és laminálásra alkalmas - rozsdamentes acél pin-nel - beépítési magasság 37 mm csatlakozó nélkül - a záregység teljesen kicserélhető - alacsony tömegű kivitel OT-673 Litelock zárrögzítő műanyag, lamin. Típus Tömeg OT-673 hexagonális 70 g - műanyag ház - mélyhúzásra és laminálásra alkalmas - rozsdamentes acél pin-nel - beépítési magasság 30 mm csatlakozó nélkül - a záregység teljesen kicserélhető - alacsony tömegű kivitel - rozsdamentes acél rotációs pin-nel OT-672 Zárrögzítő Típus Tömeg OT-672 hajlított 99 g 46

47 Linerek OT-671 Zárrögzítő műanyag, hajlított Típus Tömeg OT-671 hajlított 70 g - műanyag tok - mélyhúzásra és laminálásra alkalmas - rozsdamentes acél pin-nel - beépítési magasság 37 mm csatlakozó nélkül - a záregység teljesen kicserélhető - alacsony tömegű kivitel 47

48 Protézis alkatrészek OT-14 (Lt-95) kozmetikus combharisnya OT-16 (Lt-95) kozmetikus lábszárharisnya Lt-91 pamut csonkharisnya Lt-92 gyapjú csonkharisnya Lt-93 csőharsinya bal 44 jobb Alps EasyLiner OT-675 AJ-5 DOCTUS ORT-300 ORT-102N normál ORT-102K kemény OT-101C bal jobb OT PD-595 SL-108 S M L XL XXL S M L XL XXL ORT-71 ORT-80 ORT-NK1 ORT-67 ORT-68 ORT-50S ORT-53S ORT-62S ORT-60A ORT-63A ORT-59 ORT-56S ORT-52S ORT-16A ORT-16SL ORT-16S ORT-11S ORT-21S ORT-28 ORT-22S ORT-27 ORT-15S ORT-15A ORT-33A/S ORT-17A/S ORT-18A/S ORT-19A/S OT-240 ORT-20A/S ORT-29S ORT-24 OT ORT-25S ORT-26S ORT-34S SACH OT-151-M8 OT-151-M10 OT-190 M8 OT-190 M10 OT-151-M12 ORT-10S ORT-10A ORT-195/2 ORT-23S OT-110 SACH méretek BAL OT-110 JOBB OT-111 Dinamikus méretek BAL OT-111 JOBB ORT-23A Mozgóbokás ORT-32S ORT-12S ORT-12A OT-191 OT-170 ORT-09S ORT-09A ORT-195/1 BAL OT-131 ORT-196A 1 2 JOBB OT-131 Mozgóbokás méretek OT-676 OT-550 ORT-199 ORT-200 EQUILIBRIUM ROADFLEXION BAL 26 JOBB egyedi megrendelés aktivitás szerint GYSGY REHA KFT Budapest, Pillangó utca 12. Tel: Fax: megrendeles@gysgy.hu Várjuk hívását: Rezső András Király Gergely Madarász László

49 Megrendelés dátuma Megrendelőlap alsó végtag protézis alkatrészekhez Megrendelő adatai (számlázási név,cím) Szállítás adatai (szállítási név,cím) Szállítás módja személyes átvétel kiszállítás GLS futárral nemzetközi szállítás Termék neve Mennyiség Egyéb (méret,szín,stb) Megrendelő aláírás/pecsét GYSGY REHA KFT Budapest, Pillangó utca Tel: Fax:

50 50

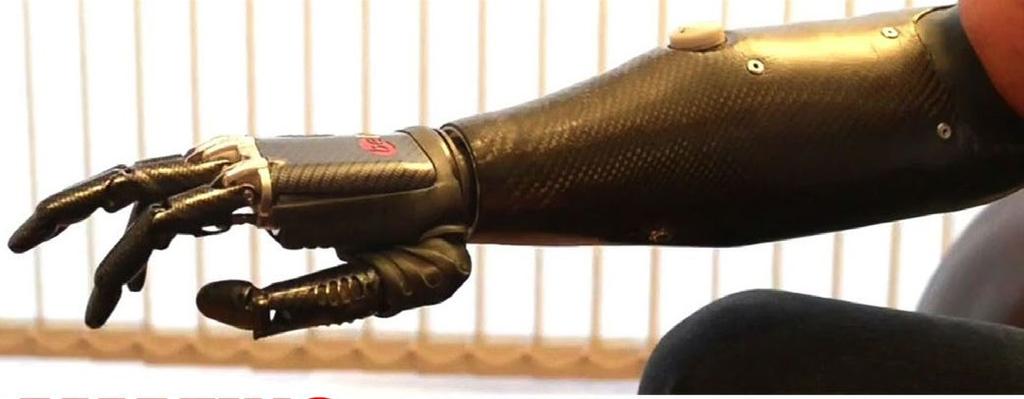

51 FELSŐ VÉGTAG PROTETIKA KÉZ -, CSUKLÓ -, KÖNYÖKÍZÜLETEK KESZTYŰK - KOZMETIKA, KÉZ TARTOZÉKOK 51

52 Moduláris felső végtag protézis alkatrészek Mechanikus kezek és tartozékok ORT-500 Mechanikus kéz ORT-500A ORT-500B Belső húzóval Külső húzóval Oldal Méret Átmérő ORT-500A=L7 ORT-500B=L7 bal 7 1/4 M12x1,5 ORT-500A=R7 ORT-500B=R7 jobb 7 1/4 M12X1,5 ORT-500A=L7 ORT-500B=L7 bal 7 3/4 M12X1,5 ORT-500A=R7 ORT-500B=R7 jobb 7 3/4 M12X1,5 ORT-500A=R8 ORT-500B=R8 bal 8 M12X1,5 ORT-500A=R8 ORT-500B=R8 jobb 8 M12X1,5 - Standard,mechanikus kéz, 12-es menettel - Kompatibilis a legtöbb csuklószerkezettel. - Markoló fogás belső vagy külső húzóval. Töltőkéz Megnevezés "Barbara" "Éva" "Norbert" "James" Oldal Tenyér körméret Középső ujj hossz Csukló körméret jobb 170 mm 72 mm 135 mm bal 168 mm 72 mm 130 mm jobb 182 mm 84 mm 144 mm bal 176 mm 85 mm 145 mm jobb 206 mm 82 mm 152 mm bal 200 mm 83 mm 161 mm jobb 209 mm 95 mm 168 mm bal 195 mm 90 mm 160 mm Kozmetikai kézfej M12-es menettel Mechanikus kéz elülső húzóval Oldal Méret Csukló körméret Felhasználás MHA825LF bal 8 1/4 54 mm felnőtt MHA825RF jobb 8 1/4 54 mm felnőtt MHA775LF bal 7 3/4 54 mm felnőtt MHA775RF jobb 7 3/4 54 mm felnőtt MHA725LF bal 7 1/4 50 mm serdülő/felnőtt MHA725RF jobb 7 1/4 50 mm serdülő/felnőtt MHA675LF bal 6 3/4 45 mm gyermek MHA675RF jobb 6 3/4 45 mm gyermek 52

53 Oldal Méret Moduláris felső végtag protézis alkatrészek Mechanikus kezek és tartozékok Csukló körméret Felhasználás MHA825LF bal 8 1/4 54 mm felnőtt MHA825RF jobb 8 1/4 54 mm felnőtt MHA775LF bal 7 3/4 54 mm felnőtt MHA775RF jobb 7 3/4 54 mm felnőtt MHA725LF bal 7 1/4 50 mm serdülő/felnőtt MHA725RF jobb 7 1/4 50 mm serdülő/felnőtt MHA675LF bal 6 3/4 45 mm gyermek MHA675RF jobb 6 3/4 45 mm gyermek Mechanikus kéz hátsó húzóval Oldal Méret Csukló körméret Felhasználás SPA825L bal 8 1/4 54 mm felnőtt SPA825R jobb 8 1/4 54 mm felnőtt SPA775L bal 7 3/4 54 mm felnőtt SPA775R jobb 7 3/4 54 mm felnőtt SPA725L bal 7 1/4 50 mm serdülő/felnőtt SPA725R jobb 7 1/4 50 mm serdülő/felnőtt SPA675L bal 6 3/4 45 mm gyermek SPA675R jobb 6 3/4 45 mm gyermek Rugó működtetésű kéz Kozmetikai váz rugós és vezetékes kézhez Elülső húzós mech.kézhez Hátul húzós mech.kézhez Rugós mech. kézhez Oldal Méret IHA825LF IHA825LB IHA825L bal 8 1/4 IHA825RF IHA825RB IHA825R jobb 8 1/4 IHA775LF IHA775LB IHA775L bal 7 3/4 IHA775RF IHA775RB IHA775R jobb 7 3/4 IHA725LF IHA725LB IHA725L bal 7 1/4 IHA725RF IHA725RB IHA725R jobb 7 1/4 IHA675LF IHA675LB IHA675L bal 6 3/4 IHA675RF IHA675RB IHA675R jobb 6 3/4 53

54 Moduláris felső végtag protézis alkatrészek Mechanikus kezek és tartozékok ORT-400 Moduláris könyök ORT-400=L ORT-400=R Oldal bal jobb Ajánlott kozmetikus hab: ORT-107 ORT-410 Moduláris könyök ORT-410=L ORT-410=R Oldal bal jobb Ajánlott kozmetikus hab: ORT-107 ORT-405 Moduláris könyök ORT-405=L ORT-405=R Oldal bal jobb Ajánlott kozmetikus hab: ORT-107 ORT-430 Mechanikus könyökízület ORT

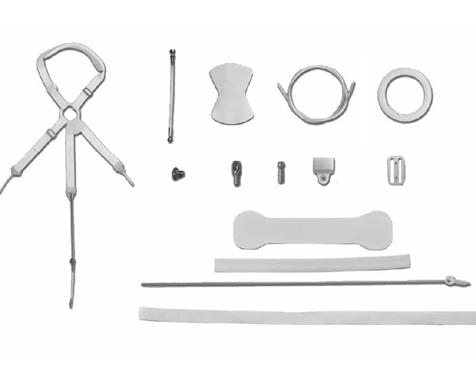

55 Átmérő Menet típusa ORT-450=40 40 mm M12x1,5 ORT-450=45 45 mm M12x1,5 ORT-450=50 50 mm M12x1,5 ORT-450A=40 40 mm 1/2"-20 ORT-450A=45 45 mm 1/2"-20 ORT-450A=50 50 mm 1/2"-20 Moduláris felső végtag protézis alkatrészek Mechanikus kezek és tartozékok ORT-450 Csuklóízület ORT-107 kozmetikus hab felső végtaghoz, könyök fölé ORT-107 SM kozmetikus hab vállízület kiízesített csonkra 2 db-os Lyuk átmérő Hossz ORT mm 470 mm ORT-107 SM 22 mm mm ORT-455 ORT-455 Felkar heveder készlet K-323 típushoz ORT-456 ORT-456 Alkar heveder készlet K-221 típushoz 55

56 Moduláris felső végtag protézis alkatrészek Mechanikus kezek és tartozékok Csuklótárcsa műanyag, alumínium gyűrűvel Csuklótárcsa és gyűrű mechanikus kezekhez Fa tárcsa, műanyag menetes tengellyel Menet átmérő M12x1,5 Fa és műanyag tárcsa mechanikus kezekhez Könyökízület E-200 közepes ; E-400 standard méret Átmérő Tengelyhossz Tömeg E cm 5.1 cm 350 g E cm 5.4 cm 420 g Mechanikus könyökízület - 11 fix szögbeállítás - vagy szabadízületes mozgás - kozmetika nélkül - közepes és standard méretben Szerszámbefogó Szerszámbefogó kiegészítő mechanikus felső végtag protézisekhez. 56

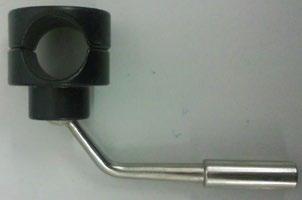

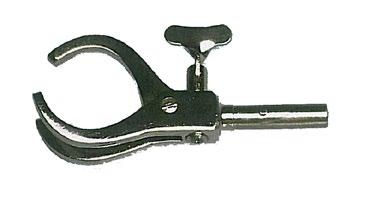

57 Moduláris felső végtag protézis alkatrészek Mechanikus kezek és tartozékok Hook Hook kampó kiegészítő mechanikus felső végtag protézisekhez. Gyűrűs nyélfogó Gyűrűs nyélfogó kiegészítő mechanikus felső végtag protézisekhez. Villás szerszámbefogó VIllás szerszámbefogó kiegészítő mechanikus felső végtag protézisekhez Mezőgazdasági szerszámbefogó kiegészítő mechanikus felső végtag protézisekhez. Mezőgazdasági szerszámbefogó Gépkocsi kormányfogó kiegészítő mechanikus felső végtag protézisekhez. Gépkocsi kormányfogó 57

58 Moduláris felső végtag protézis alkatrészek Mechanikus kezek és tartozékok Tömítőgyűrű rugós és kábeles kezekhez Oldal Átmérő Méret B25323 bal/jobb 58 mm 8 1/4 B25322 bal/jobb 53 mm 7 3/4 B25321 bal/jobb 49 mm 7 1/4 B25320 bal/jobb 46 mm 6 3/4 Húzókábel Oldal Méret B10734 bal/jobb 8 1/4 ; 7 3/4 ; 7 1/4 ; 6 3/4 Csiga B07322 Leírás Húzókábel hurkolásához Kábelvezető Oldal Méret B25140 bal/jobb 8 1/4 ; 7 3/4 ; 7 1/4 ; 6 3/4 Csatlakozó készlet Oldal Méret E25142 bal/jobb 8 1/4 ; 7 3/4 ; 7 1/4 ; 6 3/4 58

59 Moduláris felső végtag protézis alkatrészek Mechanikus kezek és tartozékok tartalék mutató és középsőujj, hüvelykujj önálló Cikksz. rugós kézhez Cikksz.kábeles kézhez Méret Oldal B26314 B26315 B /4 bal B26312 B26313 B /4 jobb B26310 B26311 B /4-7 3/4 bal B26308 B26309 B /4-7 3/4 jobb B26306 B26307 B /4 bal B26304 B26305 B /4 jobb Rugófoglalat Méret Oldal B /4 bal B /4 jobb B /4-7 3/4-8 1/4 bal B /4-7 3/4-8 1/4 jobb Rugó Méret Oldal B /4-7 3/4-8 1/4 mko. B /4 mko. Tartalék rugó rugós kézhez Méret Oldal E /4-7 3/4-8 1/4 mko. E /4 mko. Tartalék ujjborítás mutató,középső és hüvelykujjakra Méret Oldal E /4 mko. E /4-7 3/4 mko. E /4 mko. 59

60 Moduláris felső végtag protézis alkatrészek Tartozékok és funkcionális kiegészítők Carbon fiber fogó Leírás Oldal Tömeg D11377 Carbon fiber fogó felnőtt bal 200 g D11378 Carbon fiber fogó felnőtt jobb 200 g Henger és gömb alakú tárgyak megfogásához, kapcsolható kétféle fogóerővel. Tartalék fogó carbon fiber fogóhoz E17996 E17997 Oldal bal jobb Tartalék fogópofák. Kombináltfogó adapter Csipesz adapter Leírás Oldal Tömeg B18220 Kombináltfogó felnőtt bal 283 g B05218 Kombináltfogó felnőtt jobb 283 g B09185 Tartalék rugó mko - Kisebb méretű tárgyakkal (csavarok,szegek,tűk,stb) való munkához használható, akárcsak a hétköznapi kombináltfogó.a befogó felületei recések a könnyebb munkavégzéshez. Hosszú kombináltfogó adapter Leírás Oldal Tömeg B01024 Csipesz bal 57 g B01025 Csipesz jobb 57 g B00514 Tartalék gumigyűrű - - Precíz, pontos munkák elengedhetelen kelléke. Leírás Oldal Tömeg D00172 Hosszú kombináltfogó mko. 255 g Hosszú kombináltfogó precíziós munkákhoz. A befogó felületei recések a könnyebb munkavégzéshez. 60

61 Moduláris felső végtag protézis alkatrészek Tartozékok és funkcionális kiegészítők Átalakító adapter foglalat Leírás B21871 M12x1,5 mm-es külső menettel és belső 3,8"-os menettel. Angol külső menetes átalkító adapter Európai külső menetes szabványra. Precíziós fogó adapter Oldal Menet átmérő Tömeg B06697 mko. 3/8" 198 g Gyengeáramú elektromos munkákhoz, precíziós feladatokhoz, mérnöki munkákhoz használható.figyelem!hálózati (230V-os) munkához nem való! Univerzális szerszámbefogó adapter Oldal Menet átmérő Tömeg D00175 mko. 3/8" 340 g Többféle szerszám biztos fogására, rögzítésére használható adapter. Könnyű szerszám fogó adapter Oldal Menet átmérő Tömeg B05191 mko. 3/8" 250 g Állítható szerszámbefogó,szabályozható dőlésszöggel és befogó állítással. Lapátfogó adapter Oldal Menet átmérő Tömeg C07077 mko. 3/8" 362 g Kerti szerszámok (ásó,lapát,gereblye,stb) és sporteszközökhöz ajánlott.korlátlan csuklómozgást tesz lehetővé. 61

62 Moduláris felső végtag protézis alkatrészek Tartozékok és funkcionális kiegészítők Univerzális ízület Oldal Menet átmérő Tömeg B00774 mko. 3/8" 131 g A csukló teljes, korlátlan mozgatását teszi lehetővé minden irányba, zárás nélkül. Univerzális ízület, külső menettel Oldal Menet átmérő Tömeg SB18012 mko. 3/8" külső és belső menet 131 g A csukló teljes, korlátlan mozgatását teszi lehetővé minden irányba, zárás nélkül. Golfütő befogó adapter Oldal Menet átmérő Tömeg B09680 bal 3/8" 296 g B11026 jobb 3/8" 296 g Speciálisan golfozáshoz kifejlesztve, fehér kályhalakkal bevonva.az adapter passzol a legtöbb standard golfütőhöz. Horgászbot tartó adapter Oldal Menet átmérő Tömeg B05882 mko. 3/8" 143 g Horgászbot rögzítésére való, az ép oldali kézzel lehet az orsót tekerni. Járóbot tartó adapter Oldal Menet átmérő Tömeg B05640 mko. 3/8" 200 g Járóbot rögzítésére használható. 62

63 Moduláris felső végtag protézis alkatrészek Tartozékok és funkcionális kiegészítők Gépelést segítő adapter Oldal Leírás Menet átmérő Tömeg B05362 mko. Gépelést segítő adapter 3/8" 48 g B Tartalék gumivég - - Írógép vagy számítógép billentyűzet használatára való.döntött fejjel és gumírozott véggel készül. Síbot tartó adapter Oldal Menet átmérő Tömeg SB11510 mko. 3/8" 261 g Síeléshez használható adapter nagyfokú csuklómozgással. Standard kampó Oldal Leírás Menet átmérő Tömeg B05138 mko. rövid 3/8" 109 g B05140 mko. hosszú 3/8" 169 g Táskák, bőröndök,szatyrok megemeléséhez, mozgatásához. "C" kampó Oldal Menet átmérő Tömeg B00551 mko. 3/8" 260 g Többcélú szerszám és segédeszköz kertészeti/mezőgazdasági munkákhoz, amelyet még hasznosabbá tesz, hogy elforgatható, behajlítható. Körömkefe tartó adapter Oldal Átmérő Méret B05353 mko. 3/8" 52 g Rozsdamentes acél kivitel, 2db fúrt lyukkal.alkalmas kefe, festőhenger, drótkefe, stb. eszközökhöz. 63

64 Moduláris felső végtag protézis alkatrészek Tartozékok és funkcionális kiegészítők Kalapács adapter Oldal Menet átmérő Tömeg B05212 mko. 3/8" 599 g Általános és faipari megmunkáláshoz használható. Fém kalapács adapter Oldal Menet átmérő Tömeg B05210 mko. 3/8" 342 g Kisebb fém megmunkáláshoz és általános felhasználásra szánt kiegészítő adapter. Zöldség tartó adapter Oldal Menet átmérő Tömeg B00538 mko. 3/8" 97 g Zöldségek,élelmiszerek (burgonya,répa,hús,kenyér,stb) konyhai előkészítését, illetve a konyhai munkát teszi lehetővé.biztos tartást ad, amíg az ép oldali kezével, szeletelhet, vághat. Rozsdamentes evőkés adapter Oldal Menet átmérő Tömeg B05354 mko. 3/8" 37 g Étkezéshez. Rozsdamentes villa adapter Oldal Menet átmérő Tömeg B05355 mko. 3/8" 40 g Étkezéshez. 64

65 Moduláris felső végtag protézis alkatrészek Tartozékok és funkcionális kiegészítők Rozsdamentes evőkanál adapter Oldal Menet átmérő Tömeg B05356 mko. 3/8" 42 g Étkezéshez. Biliárd dákó tartó adapter Oldal Menet átmérő Tömeg B05700 mko. 3/8" 161 g Belül gumírozott cső a billiárdozás szerelmeseinek. Biliárd dákó emelő adapter Oldal Menet átmérő Tömeg B07318 mko. 3/8" 100 g A népszerű sporthoz/játékhoz elengedhetetlen.3 különböző magasságba állítható. Többfunkciós, visszahajtható kés-villa adapter Oldal Menet átmérő Tömeg B06044 mko g Étkezéshez használható, visszazárható evőeszköz. Oldal Leírás Menet átmérő Tömeg B Teleszkópos adapter - 75 g SB Csutora - 15 g Gomboláshoz, cipzár felhúzáshoz,öltözködéshez. Teleszkópos öltözködést segítő adapter Zöldséghámozó adapter Oldal Menet átmérő Tömeg B11476 mko. 3/8" 16 g Főzéshez használható, működése megegyezik a hagyományos zöldséghámozóéval. 65

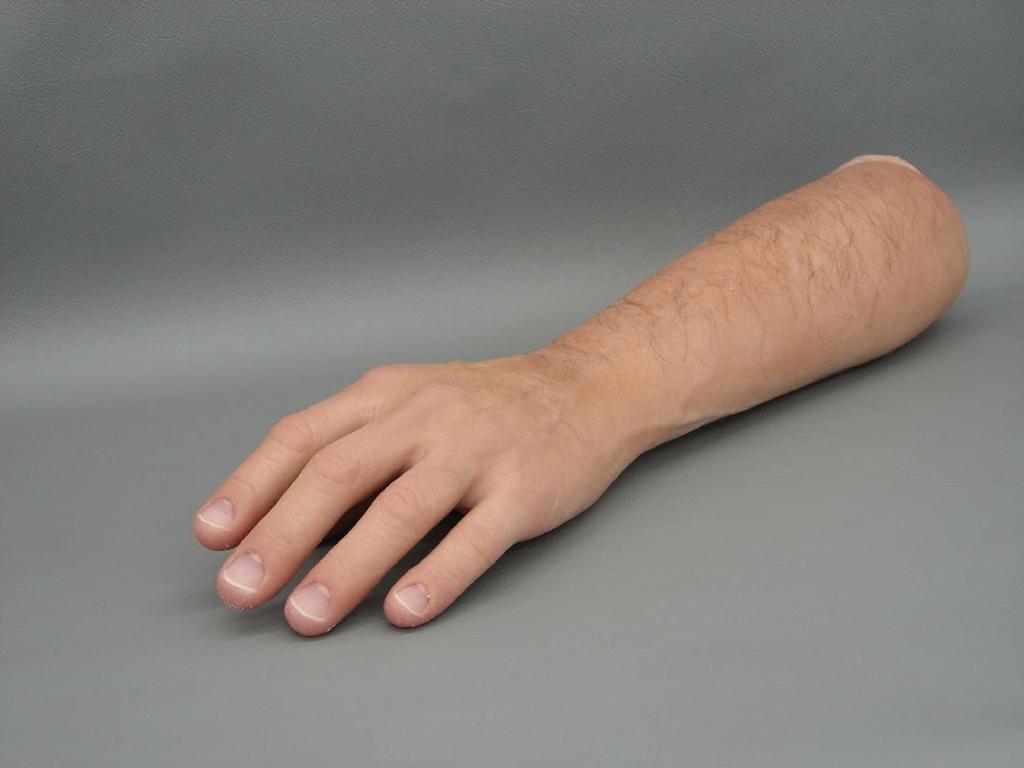

66 Moduláris felső végtag protézis alkatrészek Kesztyűk, kozmetika 66

67 Kivitel száma Oldal Csukló körméret Tenyér körméret Moduláris felső végtag protézis alkatrészek Férfi kesztyűk, kozmetika Középső ujj hossz Teljes hossz L3 Bal 54 mm 205 mm 89 mm 620 mm L4 Jobb 54 mm 205 mm 90 mm 620 mm Rendelhető szilikon vagy PVC anyagból, 10 féle színárnyalatban és 10 féle méretben. Megrendelési segédlet PVC kesztyű példa: TG L4 E4 : TG (PVC kesztyű) L4 (L4-es kivitel) E4 (E4-es színárnyalat) Szilikon kesztyű példa: TSG L4 E4: TSG (Szilikon kesztyű) L4 (L4-es kivitel) E4 (E4-es színárnyalat) Férfi kesztyű, felnőtt Oldal Csukló körméret Tenyér körméret Középső ujj hossz 200 Bal 54 mm 229 mm 108 mm 201 Jobb 54 mm 229 mm 108 mm Férfi kesztyű, felnőtt Oldal Csukló körméret Tenyér körméret Középső ujj hossz 90 Bal 54 mm 168 mm 75 mm 91 Jobb 54 mm 175 mm 75 mm Férfi kesztyű, felnőtt 67

68 Moduláris felső végtag protézis alkatrészek Férfi kesztyűk, kozmetika Férfi kesztyű, felnőtt Oldal Csukló körméret Tenyér körméret Középső ujj hossz 103 Bal 54 mm 201 mm 89 mm 104 Jobb 54 mm 205 mm 90 mm Férfi kesztyű, felnőtt Oldal Csukló körméret Tenyér körméret Középső ujj hossz Teljes hossz L21 Bal 54 mm 202 mm 95 mm 620 mm L22 Jobb 54 mm 202 mm 95 mm 620 mm Férfi kesztyű, felnőtt Oldal Csukló körméret Tenyér körméret Középső ujj hossz Teljes hossz L1 Bal 54 mm 212 mm 100 mm 600 mm L2 Jobb 54 mm 212 mm 98 mm 600 mm 68

69 Moduláris felső végtag protézis alkatrészek Női kesztyűk, kozmetika Oldal Csukló körméret Tenyér körméret Középső ujj hossz 105L Bal 54 mm 191 mm 80 mm 106L Jobb 54 mm 189 mm 82 mm Női kesztyű, felnőtt Oldal Csukló körméret Tenyér körméret Középső ujj hossz 107 Bal 54 mm 168 mm 75 mm 108 Jobb 54 mm 175 mm 75 mm Női kesztyű, felnőtt Oldal Csukló körméret Tenyér körméret Középső ujj hossz Teljes hossz L7 Bal 54 mm 172 mm 82 mm 560 mm L8 Jobb 54 mm 172 mm 83 mm 560 mm Női kesztyű, felnőtt 69

70 ORTETIKA JÁRÓGÉP ALSÓ - FELSŐ VÉGTAG ORTETIKAI ALKATRÉSZEK 70

71 71

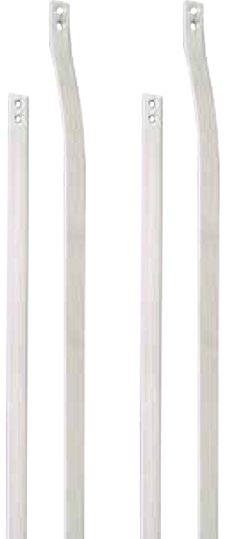

72 ORT-280 Járógép sínezet, acél Anyag Szélesség Vastagság Hossz ORT-280=16 acél 16 mm 4 mm 410/450 mm ORT-280=20 acél 20 mm 4 mm 410/450 mm ORT-290 Járógép sínezet, alumínium Anyag Szélesség Vastagság Hossz ORT-290=16 alumínium 16 mm 5 mm 410/450 mm ORT-290=20 alumínium 20 mm 5 mm 410/450 mm ORT-270 Járógép sínezet carbon ortézisekhez,rozsdamentes Anyag Szélesség Vastagság Hossz ORT-270=16 acél 16 mm 4 mm 80 mm ORT-270=20 acél 20 mm 4 mm 80 mm 72

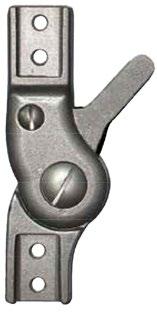

73 ORT-241 Járógép súlyzáras térdízület acél Oldal Szélesség Sín hossza felül/alul Forma ORT-241A=16L bal 16 mm 410 mm/450 mm Egyenes/hajlított ORT-241A=16R jobb 16 mm 410 mm/450 mm Egyenes/hajlított ORT-241A=20L bal 20 mm 410 mm/450 mm Egyenes/hajlított ORT-241A=20R jobb 20 mm 410 mm/450 mm Egyenes/hajlított ORT-241B=16L bal 16 mm 410 mm/450 mm Egyenes ORT-241B=16R jobb 16 mm 410 mm/450 mm Egyenes ORT-241B=20L bal 20 mm 410 mm/450 mm Egyenes ORT-241B=20R jobb 20 mm 410 mm/450 mm Egyenes ORT-242 Járógép súlyzáras térdízület alumínium Oldal Szélesség Sín hossza felül/alul Forma ORT-242A=16L bal 16 mm 410 mm/450 mm Egyenes/hajlított ORT-242A=16R jobb 16 mm 410 mm/450 mm Egyenes/hajlított ORT-242A=20L bal 20 mm 410 mm/450 mm Egyenes/hajlított ORT-242A=20R jobb 20 mm 410 mm/450 mm Egyenes/hajlított ORT-242B=16L bal 16 mm 410 mm/450 mm Egyenes ORT-242B=16R jobb 16 mm 410 mm/450 mm Egyenes ORT-242B=20L bal 20 mm 410 mm/450 mm Egyenes ORT-242B=20R jobb 20 mm 410 mm/450 mm Egyenes ORT-220 A-B-C Járógép térdizület, modul Oldal Sín szélesség Forma ORT-220A=16L bal 16 mm egyenes-hajlított ORT-220A=16R jobb 16 mm egyenes-hajlított ORT-220A=20L bal 20 mm egyenes-hajlított ORT-220A=20R jobb 20 mm egyenes-hajlított ORT-220B=16L bal 16 mm egyenes ORT-220B=16R jobb 16 mm egyenes ORT-220B=20L bal 20 mm egyenes ORT-220B=20R jobb 20 mm egyenes ORT-220C=16L bal 16 mm egyenes-hajlított ORT-220C=16R jobb 16 mm egyenes-hajlított ORT-220C=20L bal 20 mm egyenes-hajlított ORT-220C=20R jobb 20 mm egyenes-hajlított ORT-220A ORT-220B ORT-220B 73

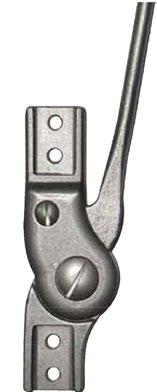

74 Ortézis alkatrészek Járógép ízületek, sínek ORT-210 A-B-C Járógép térdizület, modul ORT-230 A-B-C Járógép térdizület, modul ORT-240 Járógép térdízület, súlyzáras Oldal Sín szélesség Forma ORT-210A=16L bal 16 mm egyenes-hajlított ORT-210A=16R jobb 16 mm egyenes-hajlított ORT-210A=20L bal 20 mm egyenes-hajlított ORT-210A=20R jobb 20 mm egyenes-hajlított ORT-210B=16L bal 16 mm egyenes ORT-210B=16R jobb 16 mm egyenes ORT-210B=20L bal 20 mm egyenes ORT-210B=20R jobb 20 mm egyenes ORT-210C=16L bal 16 mm egyenes-hajlított ORT-210C=16R jobb 16 mm egyenes-hajlított ORT-210C=20L bal 20 mm egyenes-hajlított ORT-210C=20R jobb 20 mm egyenes-hajlított Oldal Sín szélesség Forma ORT-230A=16L bal 16 mm egyenes-hajlított ORT-230A=16R jobb 16 mm egyenes-hajlított ORT-230A=20L bal 20 mm egyenes-hajlított ORT-230A=20R jobb 20 mm egyenes-hajlított ORT-230B=16L bal 16 mm egyenes ORT-230B=16R jobb 16 mm egyenes ORT-230B=20L bal 20 mm egyenes ORT-230B=20R jobb 20 mm egyenes ORT-230C=16L bal 16 mm egyenes-hajlított ORT-230C=16R jobb 16 mm egyenes-hajlított ORT-230C=20L bal 20 mm egyenes-hajlított ORT-230C=20R jobb 20 mm egyenes-hajlított ORT-240A ORT-240C ORT-240B Oldal Sín szélesség ORT-240A=16L bal 16 mm egyenes-hajlított ORT-240A=16R jobb 16 mm egyenes-hajlított ORT-240A=20L bal 20 mm egyenes-hajlított ORT-240A=20R jobb 20 mm egyenes-hajlított ORT-240B=16L bal 16 mm egyenes ORT-240B=16R jobb 16 mm egyenes ORT-240B=20L bal 20 mm egyenes ORT-240B=20R jobb 20 mm egyenes ORT-240C=16L bal 16 mm egyenes-hajlított ORT-240C=16R jobb 16 mm egyenes-hajlított ORT-240C=20L bal 20 mm egyenes-hajlított ORT-240C=20R jobb 20 mm egyenes-hajlított 74

75 OT-09L OT-09R Oldal bal jobb Ortézis alkatrészek Járógép ízületek, sínek OT-09 Járógép szabad térdízület,alumínium sínnel, felnőtt Szabad térdízület járógépekhez, sínezet nélkül ORT-262 Járógép bokaízület,dorzálflexiós,acél Oldal Sín szélesség Forma ORT-262A=16L bal 16 mm egyenes-hajlított ORT-262A=16R jobb 16 mm egyenes-hajlított ORT-262A=20L bal 20 mm egyenes-hajlított ORT-262A=20R jobb 20 mm egyenes-hajlított ORT-262B=16L bal 16 mm egyenes ORT-262B=16R jobb 16 mm egyenes ORT-262B=20L bal 20 mm egyenes ORT-262B=20R jobb 20 mm egyenes ORT-262C=16L bal 16 mm egyenes-hajlított ORT-262C=16R jobb 16 mm egyenes-hajlított ORT-262C=20L bal 20 mm egyenes-hajlított ORT-262C=20R jobb 20 mm egyenes-hajlított ORT-250 Járógép bokaízület, modul Oldal Sínezet Forma ORT-250A=16L bal 16 mm egyenes-hajlított ORT-250A=16R jobb 16 mm egyenes-hajlított ORT-250A=20L bal 20 mm egyenes-hajlított ORT-250A=20R jobb 20 mm egyenes-hajlított ORT-250B=16L bal 16 mm egyenes ORT-250B=16R jobb 16 mm egyenes ORT-250B=20L bal 20 mm egyenes ORT-250B=20R jobb 20 mm egyenes ORT-250C=16L bal 16 mm egyenes-hajlított ORT-250C=16R jobb 16 mm egyenes-hajlított ORT-250C=20L bal 20 mm egyenes-hajlított ORT-250C=20R jobb 20 mm egyenes-hajlított ORT-261 Járógép kengyel carbon készülékekhez Anyag Szélesség Vastagság Távolság az ízület középpontjától ORT-261 acél 16 mm 2,5 mm 63 mm ORT-261 acél 20 mm 3 mm 63 mm 75

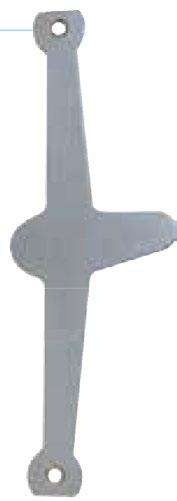

76 Ortézis alkatrészek Járógép ízületek, sínek ORT-265F Járógép kengyel rozsdamentes acél Vastagság Szélesség Középponttól mért távolság ORT-265F=150x2,5 2,5 mm 16 mm 150 mm ORT-265F=180x2,5 2,5 mm 16 mm 180 mm ORT-265F=200x2,5 2,5 mm 16 mm 200 mm ORT-265F=220x2,5 2,5 mm 16 mm 220 mm ORT-265F=240x2,5 2,5 mm 16 mm 240 mm ORT-265F=260x2,5 2,5 mm 16 mm 260 mm ORT-265F=280x2,5 2,5 mm 16 mm 280 mm ORT-265F=300x2,5 2,5 mm 16 mm 300 mm ORT-265F=200x3 3 mm 20 mm 200 mm ORT-265F=220x3 3 mm 20 mm 220 mm ORT-265F=240x3 3 mm 20 mm 240 mm ORT-265F=260x3 3 mm 20 mm 260 mm ORT-265F=280x3 3 mm 20 mm 280 mm ORT-265F=300x3 3 mm 20 mm 300 mm ORT-260F Járógép kengyel rozsdamentes acél Vastagság Szélesség Középponttól mért távolság ORT-260=145*2,5 Járógép kengyel ORT-260=165*3 Járógép kengyel ORT-260F=150x2,5 2,5 mm 16 mm 150 mm ORT-260F=180x2,5 2,5 mm 16 mm 180 mm ORT-260F=200x2,5 2,5 mm 16 mm 200 mm ORT-260F=220x2,5 2,5 mm 16 mm 220 mm ORT-260F=240x2,5 2,5 mm 16 mm 240 mm ORT-260F=260x2,5 2,5 mm 16 mm 260 mm ORT-260F=280x2,5 2,5 mm 16 mm 280 mm ORT-260F=300x2,5 2,5 mm 16 mm 300 mm ORT-260F=200x3 3 mm 20 mm 200 mm ORT-260F=220x3 3 mm 20 mm 220 mm ORT-260F=240x3 3 mm 20 mm 240 mm ORT-260F=260x3 3 mm 20 mm 260 mm ORT-260F=280x3 3 mm 20 mm 280 mm ORT-260F=300x3 3 mm 20 mm 300 mm Anyag Szélesség Vastagság Hossz ORT-260=145*2,5 acél 16 mm 2,5 mm 145 mm ORT-260=165*3 acél 20 mm 3 mm 165 mm 76

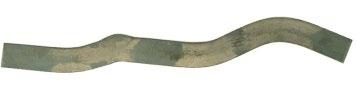

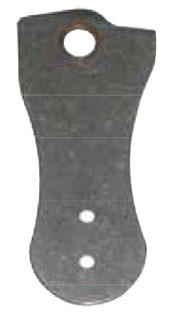

77 Ortézis alkatrészek Járógép ízületek, sínek OT-945 Járógép kengyel férfi 4 mm OT-945 Járógép kengyel női 3 mm OT-946 Kengyelcsap Anyag Hossz Vastagság Típus OT-945/F 24 acél 24 cm 4 mm férfi OT-945/F 26 acél 26 cm 4 mm férfi OT-945/F 28 acél 28 cm 4 mm férfi OT-945/F 30 acél 30 cm 4 mm férfi OT-945/F 32 acél 32 cm 4 mm férfi OT-945/N 24 acél 24 cm 3 mm női OT-945/N 26 acél 26 cm 3 mm női OT-945/N 28 acél 28 cm 3 mm női OT-945/N 30 acél 30 cm 3 mm női OT-945/N 32 acél 32 cm 3 mm női OT-946/6 OT-946/8 Átmérő 6 mm 8 mm OT-940 Ülő félkörsín OT-942 Alumínium félkörsín OT-943 Acél félkörsín Anyag Hossz OT acél 29 cm OT acél 36 cm OT acél 38 cm OT acél 42 cm OT acél 46 cm Anyag Hossz OT alumínium 14 cm OT alumínium 18 cm OT alumínium 22 cm OT acél 14 cm OT acél 18 cm OT acél 22 cm Vastagság Szélesség Középponttól mért távolság ORT-266 2,5 mm 16 mm 57 mm ORT mm 20 mm 66 mm ORT-266 Kengyel az ORT-262-höz 77

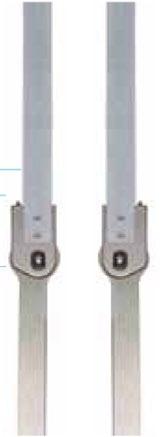

78 Ortézis alkatrészek Járógép ízületek, sínek ORT-239=14,16,20 Csípőízület sínezettel felnőtt/gyermek Vastagság Szélesség Oldal Típus Hossz ORT-239=14 L 3 mm 14 mm bal gyermek 300/250 mm ORT-239=14 R 3 mm 14 mm jobb gyermek 300/250 mm ORT-239=16 L 4 mm 16 mm bal felnőtt 300/250 mm ORT-239=16 R 4 mm 16 mm jobb felnőtt 300/250 mm ORT-239=20 L 4 mm 20 mm bal felnőtt 350/250 mm ORT-239=20 R 4 mm 20 mm jobb felnőtt 350/250 mm ORT-240 HP1 / ORT-240 HP2 Csípőízület Oldal Sín szélesség Forma ORT-240HP1=16 L bal 16 mm egyenes ORT-240HP1=16 R jobb 16 mm egyenes ORT-240HP1=20 L bal 20 mm egyenes ORT-240HP1=20 R jobb 20 mm egyenes ORT-240HP2=16 L bal 16 mm egyenes-hajlított ORT-240HP2=16 R jobb 16 mm egyenes-hajlított ORT-240HP2=20 L bal 20 mm egyenes-hajlított ORT-240HP2=20 R jobb 20 mm egyenes-hajlított ORT-255 Contractura ízület, sínezettel Szélesség Vastagság Hosszúság Anyaga ORT-255=16 16 mm 3 mm 300/300 mm acél ORT-255=20 20 mm 3 mm 300/300 mm acél 78

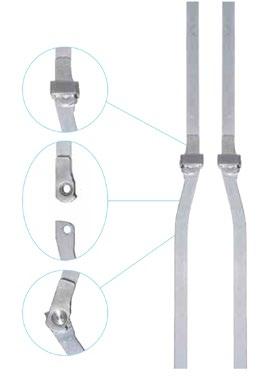

79 Ortézis alkatrészek Gyermek ízületek, sínek ORT-245A /ORT-245S Gyermek járógép térdizület, súlyzáras Anyag Szélesség Vastagság Hossz ORT-245S=14 acél 14 mm 3 mm 290/340 mm ORT-245A=14 alumínium 14 mm 3 mm 290/340 mm ORT-246A / ORT-246S Gyermek járógép térdízület, záras Anyag Szélesség Vastagság Hossz ORT-246S=14 acél 14 mm 3 mm 290/340 mm ORT-246A=14 alumínium 14 mm 3 mm 290/340 mm ORT-247 Gyermek járógép bokaízület, záras Anyag Szélesség Vastagság Hossz ORT-247S=14 acél 14 mm 3 mm 140 mm ORT-247A=14 alumínium 14 mm 3 mm 140 mm 79

80 Ortézis alkatrészek Gyermek ízületek, sínek ORT-263 Gyermek dorsal és plantarflexiós bokaízület Anyag Szélesség Vastagság Hossz ORT-263S=14 acél 14 mm 3 mm 140 mm ORT-263A=14 alumínium 14 mm 3 mm 140 mm ORT-264 Gyermek dorsalflexiós bokaízület Anyag Szélesség Vastagság Hossz ORT-264S=14 acél 14 mm 3 mm 140 mm ORT-264A=14 alumínium 14 mm 3 mm 140 mm ORT-248 Szabad bokaízület, gyermek Anyag Vastagság ORT-248S=14 acél 3 mm 80

81 Ortézis alkatrészek Gyermek ízületek, sínek OT-944/F Felnőtt bokaízületi sín OT-944/GY Gyermek bokaízületi sín OT-944S/F Felnőtt acél bokaízületi sín OT-944S/GY Gyermek acél bokaízületi sín Anyag Szög OT-944/F 30 alumínium 30 O OT-944/F 90 alumínium 90 O OT-944/GY 30 alumínium 30 O OT-944/GY 90 alumínium 90 O OT-944S/F 30 acél 30 O OT-944S/F 90 acél 90 O OT-944S/GY 30 acél 30 O OT-944S/GY 90 acél 90 O OT-930 Lamináló sín,alumínium / acél OT-931 Lamináló sín pár, műanyag OT-930 OT-930 OT-931 Anyag alumínium acél műanyag 81

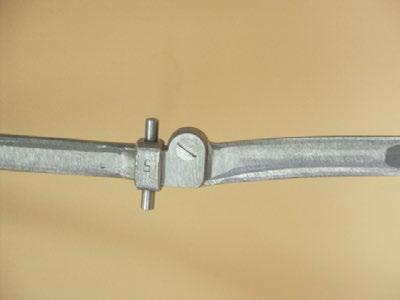

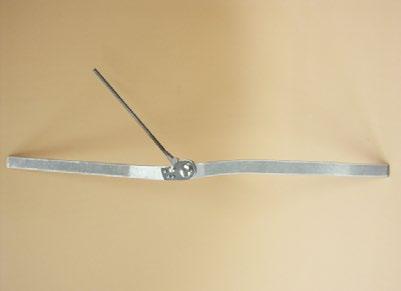

82 Ortézis alkatrészek Járógép ízületek, sínek OT-270A=20 Kéttengelyes sínkészlet 270 x 20 mm alumínium OT-270A=27L Kéttengelyes sínkészlet 270 x 27 mm bal OT-270A=27R Kéttengelyes sínkészlet 270 x 27 mm jobb OT-270S=20 Kéttengelyes sínkészlet 270x20 mm, acél Anyag Hossz Szélesség Oldal OT-270A=20 alumínium 27 cm 2 cm - OT-270A=27L alumínium 27 cm 2,7 cm bal OT-270A=27R alumínium 27 cm 2,7 cm jobb OT-270S=20 acél 27 cm 2,7 cm - - Térdrögzítőkben használható sínezet - Szinterezett - Két tengelyes OT-910 Alumínium járógép sínezet, ízülettel, felnőtt OT-920 Alumínium járógép sínezet, ízülettel, gyermek Anyag Típus OT-910 alumínium felnőtt OT-920 alumínium gyermek OT-978 Súlyzáras járógép csípőízület Anyag Oldal OT-978 acél bal OT-978 acél jobb 82

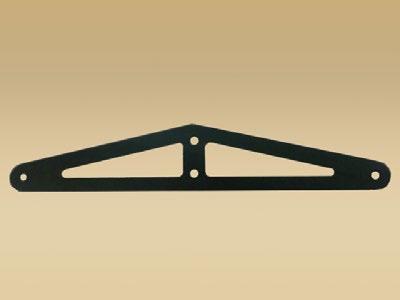

83 Ortézis alkatrészek Járógép ízületek, sínek OT-979 Csípőízület binder, alumínium OT-979 Anyag alumínium OT-977 Fokbeállítós csípőízület sínnel, rotálható, J-71 járógéphez Anyag Oldal OT-977/B alumínium bal OT-977/J alumínium jobb O -ig terjedő flexiós és extenziós mozgástartomány - 30 fokonként állítható Termék neve Méretek Oldal Szín Me.egység Indikáció J-71/M csípőrögzítő S-M-L-XL bal - jobb fehér-kék db - csípőízületi gyulladás esetén - csípőízületi endoprotézis beültetés esetén a műtéti eredmény biztosítására - csípőízületi luxatio megakadályozására Rövid leírás S (40-45 cm ; cm) M (45-52 cm ; cm) L (52-60 cm ; cm) XL (60-70 cm ; cm) 2 db mérési pont J-71/M csípőrögzítő 83

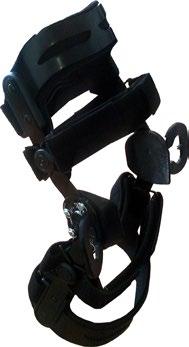

84 Ortézis alkatrészek Járógép ízületek, sínek OT-975 Fokbeállítós térdízület, kéttengelyes Anyag Méret (hüvelyk/cm) OT-975 S alumínium 10,5"/25,4 cm OT-975 M alumínium 14"/35,56 cm OT-975 L alumínium 21"/53,34 cm - Térdrögzítő sínezet - Kéttengelyes - Tartomány: 0,15,30,60,90 O flexió ; 0,15,30,60,90 O extenzió J-42/M térdrögzítő szabályozható ízülettel Termék neve Méretek Oldal Szín Me.egység Indikáció Rövid leírás J-42/M térdrögzítő szabályozható ízülettel S - M - L - XL bal- jobb fekete darab - kisméretű térdízületi lazaság (pl.menisectomia után,keresztszalag megnyúlás) esetén - traumás eredetű térdkalácsficam - oldalirányú instabilitás - térdízületi instabilitás Műanyag szerkezetű térdrögzítő szabályozható ízülettel. Szerkezetének köszönhetően a térdkalács szabadon van, jobban szellőzik.bélésanyag puha textil, a lábra rögzítést tépőzár oldja meg.a térd mozgástartomány korlátait a szakorvos határozza meg, mely a gyógyulást követően enyhíthető.erős váza és sínezete nagyfokú stabilitást ad térdízületének. OT-700 Fokbeállítós karízületi sín gyermek OT-710 Fokbeállítós karízületi sín felnőtt Anyag Típus OT-700 alumínium gyermek OT-710 alumínium felnőtt - felső végtag ortézisekhez fokbeállítós ízület - szinterezett alumínium 84

85 Ortézis alkatrészek Járógép ízületek, sínek OT-947 Ablakos kengyel OT-948 Kétablakos kengyel Anyag Méret OT acél 34 OT acél 36 OT acél 38 OT acél 40 Anyag Méret OT acél 42 OT acél 44 OT acél 46 OT acél 48 OT acél 50 85

86 Műhelyfelszerelés Gépek, eszközök ORT-750 Állítható magasságú, gördíthető infrakemence Infra-quartz fűtésű kemence, digitális hőmérséklet szabályozóval és infrahőmérővel. Energiahatékony,mivel nincs felfűtési idő 4 darab fékezhető kerekével könnyen mozgatható Pneumatikusan állítható magasságú, gördíthető, teflon borítású munkatálca biztonságos és gyors munkavégzést tesz lehetővé. Használható ortopédtechnikai anyagok melegítésére, PE lemez lágyításra vagy mélyhúzásos technológiához. Beépített sütőtérvilágítás, hőálló üvegezés Felfelé nyíló kemence ajtó - helymegtakarítás Készenléti üzemmód - energiamegtakarítás Beépített infrahőmérő, ami az anyag hőmérsékletét méri Kétféle méretben, csak megrendelésre. Típus Szélesség Mélység Magasság ORT-750= mm 800 mm 600 mm ORT-750= mm 800 mm 600 mm Hőmérséklet tartomány: O C Tápellátás: 400V / 50Hz Áramerősség: 16A Teljesítmény: 7,7 kw ORT-800 Mélyhúzó szett Mélyhúzásos technológiához használható készlet, két különböző méretű leszívőcsővel, gyűrűvel, lemezzel és állvánnyal. Ajánlott ORT-750 Infrakemencéhez és ORT-780 lapmelegítőhöz. 86

87 Műhelyfelszerelés Gépek, eszközök Ortetikai és protetikai eszközök készítéséhez, beállításhoz - mintavételhez hasznáható állvány. ORT-850 Mintázó-beállító állvány ORT-780 Lapmelegítő Lapmelegítő gázrugós fedél emeléssel és digitális hőfokszabályozóval. Teflon bevonatú melegítő felület. Ortetikai eszközök készítéséhez, műanyag táblás lemezek lágyítására, színezőfóliák vasalására és habanyagok melegítésére használható. Típus Szélesség Mélység Magasság ORT mm 900 mm 1000 mm Tömeg: 110 kg Tápellátás: 230V, 50Hz Csak megrendelésre! Tartalék teflonborítás lapmelegítőkhöz, két méretben. THS-1000 / THS-1300 Teflonszövet lapmelegítőhöz Típus Szélesség Vastagság THS mm 0,25 mm THS mm 0,13 mm Ortetikai és protetikai felhasználásra készült puffertartály nélküli vákuumszivattyú. Használható lamináláshoz, szilikon technológiához, thermoplasztikus műanyagokból készülő termékek előállításához olyan műhelyekben, ahol nincs hely a puffertartály elhelyezésére. 230V-os működés 4 vákuum kimenet nyomásmérő óra külön-külön kapcsolható kimenetek automata működés cserélhető filter nedvesség szívás elleni védelem Csak megrendelésre! ORT-900 Vákuumszivattyú állomás 87

88 Az aktuális árakról kérjük, érdeklődjön. A katalógusban szereplő termékek megvásárolhatók, megrendelhetők: GYSGY REHA KFT Budapest, Pillangó u.12. Tel: , Megrendelés: Fax: megrendeles@gysgy.hu Érvényes: májustól Az esetlegesen előforduló hibákért felelősséget nem vállalunk! Készítette: Kozma Viktor Frissítve: 2018 február 88
