1 Innovatív méretvételi eljárások hazai módszerei Dr. Fazakas Kinga FESZ XVII. Kongresszus, Cserkeszőlő

2 Vázlat 1. A méretvétel fontossága a segédeszközök egyedi gyártása során 2. A méretvétel során felmerülő nehézségek 3. Hol legyen a méretvétel? 4. Ismert méretvételi eljárások 5. Saját cégünk által használt innovatív mintavétel

3 Miért fontos a pontos méretvétel? Lehetővé teszi, hogy a segédeszköz funkcionálisan is használható legyen. Nagyon lehangoló, ha az elkészült protézis nem felel meg a rendeltetésnek a mintavétel hibája miatt.

4 A protézishasználók pontosan tudják, mennyire fontos a kényelmes viselet, amit egy rosszul elkészített tok a méretbeli különbségek miatt tönkretehet.

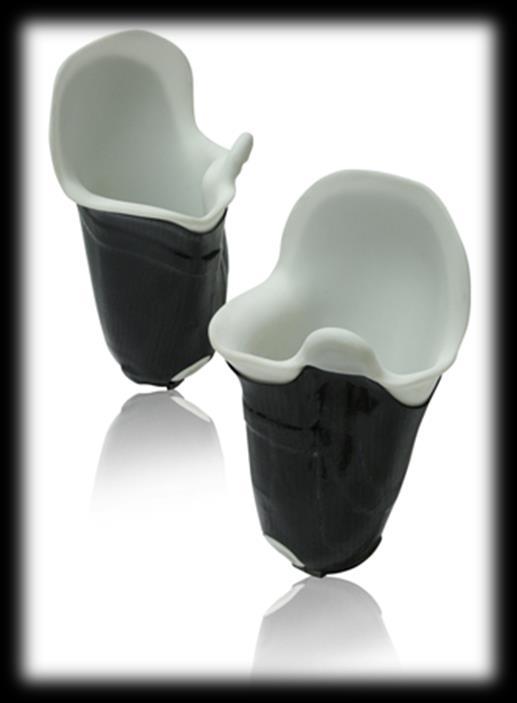

5 A méretbeli különbségek a csatlakozásnál adódnak, a csonk és a protézis között. Ha pontos a méretvétel, akkor jól illeszkedik a tok, és ez már fél siker.

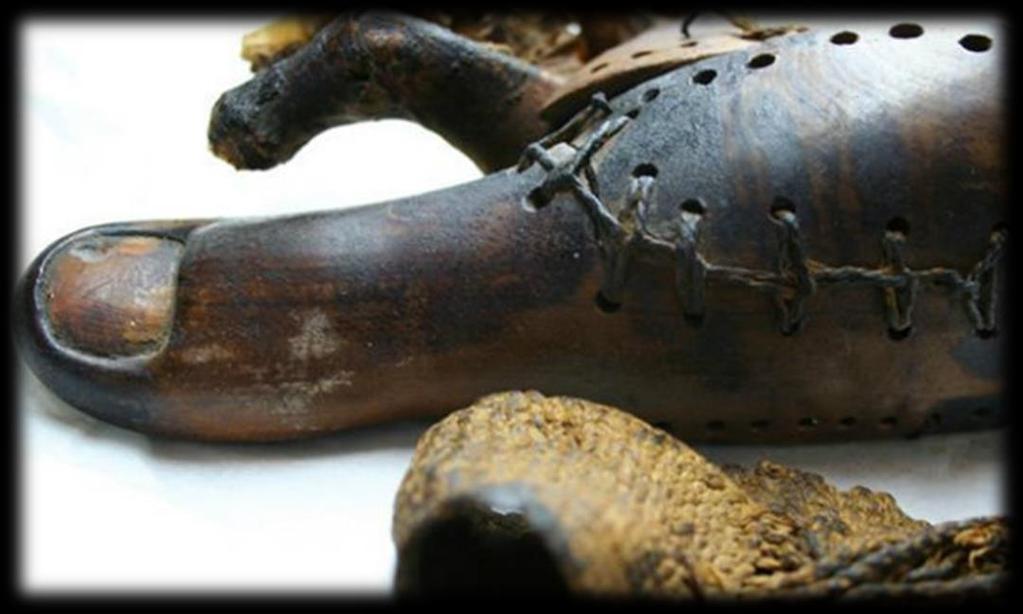

6 Egy kis történelem Egyiptomi lábujj lehet a világ első protézise Magas rangú egyiptomi pap lányának sírkamrájában fedezték fel (i. e. 950 és i.e. 710 között) Bőrből és fából készült Nem csak kozmetikai célra szolgált

7 Ahhoz, hogy egy protézis jól illeszkedjen, kényelmes és esztétikailag is megfeleljen, fáradtságos és aprólékos munkára van szükség, és ha a méretvétel nem tökéletes, akkor sok igazításra is.

8 Az innovatív megoldások akkor a legértékesebbek, amikor valamilyen problémára kínálnak megoldást.

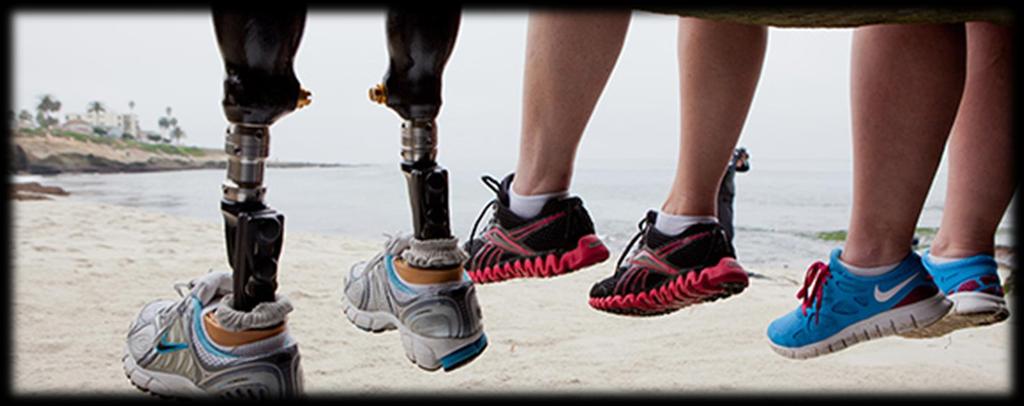

9 Nincsenek korlátok Az egyedi sportprotézisek magas szintű funkcionalitást és kiemelkedő viselési kényelmet biztosítanak.

10 A méretvétel nehézségei A méretvételt is és a segédeszköz használatóságát is jelentősen befolyásolja a beteg állapota. Amputáció utáni állapot Az ér- és cukorbetegek esetében gyakran előfordul, hogy a csonk sokáig duzzadt marad, a seb nem gyógyul megfelelően. Az is előfordulhat, hogy újabb műtétet kell végezni. Ilyenkor későbbre kell halasztani a méretvételt.

11 Necrectomia képekben

12 Olyan súlyos állapotok is lehetnek, amik szinte lehetetlenné teszik a méretvételt, és a segédeszköz használatát is.

13 Hol legyen a méretvétel? Célszerű, ha a méretvétel nem a betegágy mellett, hanem egy ortopédiai méretvételi helyen van. A beteg számára legmegfelelőbb méretvételi eljárást lehet alkalmazni. A beteg komfortosabbnak érzi.

14 Hazai méretvételi eljárások 1.) Kontúrrajzos méretvétel 2.) Centis méretvétel 3.) Képrögzítéses méretvétel

15 4.) Roppanóhabos méretvétel 5.) Zselépárnás méretvétel

formáját, viszont hiányossága, hogy a pontos méreteit nem

16 6.) Gipszmintás méretvétel a legelterjedtebb mintavétel az ortopédtechnikában, mivel a gipsz megadja a testrész pontos formáját, viszont hiányossága, hogy a pontos méreteit nem kapjuk meg. Nem tudjuk a lágyrészek pontos eloszlódását meghatározni.

17 7.) Indigós méretvétel 8.) 2 D scanner A talp kritikus nyomás-pontjainak feltérképezése. Erről a felvételről azután a gyártó képes megállapítani, hol érintkezik a mért talp a talajjal.

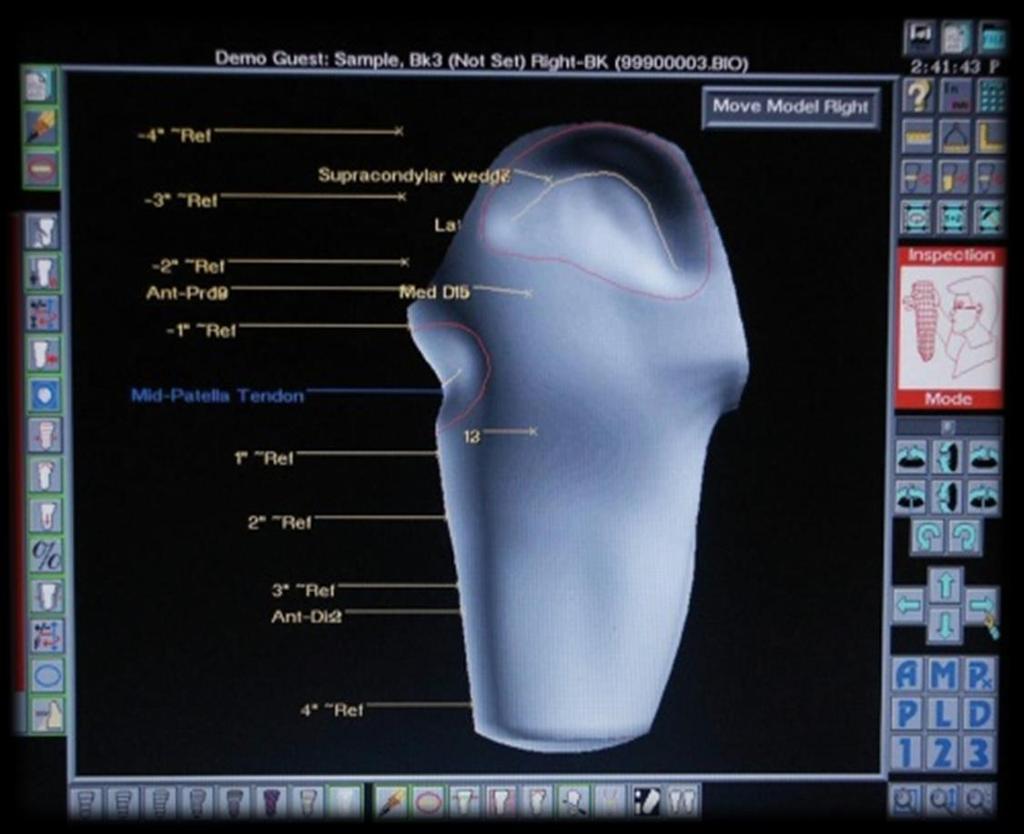

18 9.) 3 D scanner kevés példa van Egy szkenner segítségével vesszük le a méretvételi adatokat, amit egy számítógépes programmal feldolgozhatunk, módosíthatunk.

19 10.) Gipsz, vákuum és kompresszió kombinációjának méretvételi eljárása Az Orto-Pharma-Reha Kft. által kifejlesztett művégtag méretvételi eljárás A méretvétel egyszerű és mégis nagyon pontos Nem helyettesíti a szakembert, szükség van az ortopédiai műszerészre a méretvétel során

20 A méretvételi eszköz részei 1. Állítható állvány 2. Méretvételi tok 3. Kompresszor és vákuumgép

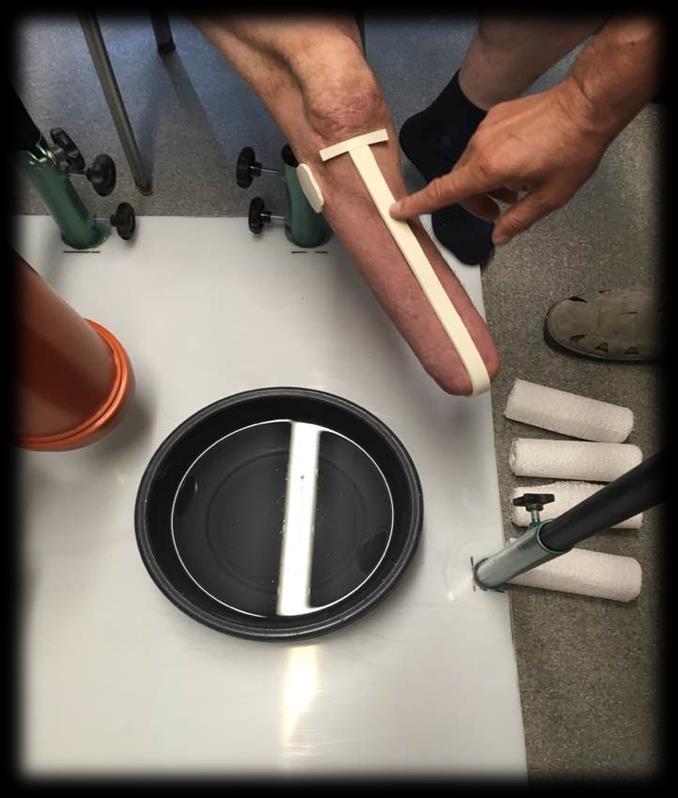

21 A folyamat lépései 1. Megvizsgáljuk a csonkot, meghatározzuk az érzékeny felületeket. Előkészített foltokkal alápárnázzuk.

22 2. Felhúzzuk a csőtrikót és feltekerjük a gipszpólyát

24 3. A páciens behelyezi a csonkot a méretvételi tokba, amely 0,75 bar nyomáson körkörösen rányomja a gipszmintát a csonkra

25 4. Várunk, míg megköt a gipsz, és vákuumgéppel kihuzatjuk a levegőt 5. Levesszük a gipszmintát a csonkról

26 6. Kiöntjük és nagyon kevés igazítással megkaptuk a csonk pontos formáját

27 Az így elkészített tok komfortosabb és pontosabb, mivel a lágyrészek pontosan eloszlanak a méretvételi tokban Az eljárás nem helyettesíti az ortopédiai műszerész hozzáértését és tapasztalatát!

28 Köszönöm a figyelmet!
