1 Compur Monitox plus Kezelési útmutató

2 A kezelési útmutató használata A kezelési útmutató a Compur Monitox plus általános leírását és működtetését tartalmazza Bevezetés 1. Szekció 2. Szekció 3. Szekció 4. Szekció 5. Szekció 6. Szekció A Compur Monitox plus általános leírása A műszer felhasználási területe és működési leírása Részletes működési leírás OFF-ON-TEST állásban és egyéb üzemelési paraméterek. A műszer használatának részletes leírása Riasztó-küszöb változtatása Kisebb javítások végzési módja Kiegészítők, pótalkatrészek rendelési referencia számai. Hibaüzenetek és állapotjelzők Műszaki adatok 2

3 Compur Monitox plus Szállítódoboz tartalma A Compur Monitox plus szállítódoboza az alábbiakat tartalmazza: - Compur Monitox plus, elem, szenzor - Compur Monitox plus kezelési leírása - Billentyűzet kezelő - Lánc Kérjük, hogy a hazai képviselőt azonnal értesítse, ha a szállítmány hiányos, vagy sérült. Telefon: 06 20/ Fontos: Gondosan olvassa el a kezelési leírást, hogy a műszert helyesen tudja használni. A Compur Monitox plus garantált Ex-védettsége: EEx ib II T6 Veszélyes környezetben elemet ne cseréljen. 3

4 Tartalom oldal A kezelési útmutató használata 2 Szállítási lista 3 Bevezetés 5 A Compur Monitox plus előlapja Műszaki leírás Alkalmazási terület Működés Compur Monitox plus használata A Compur Monitox plus hordása Az OFF funkciója A TEST funkciója A funkció vizsgálat elvégzése gázgenerátorral Mérőállások A mérés befejezése A fülhallgató használata A műszer üzemen kívüli helyezése és tárolása Részletes kezelési leírás Műszer kapcsoló OFF állásban Kezelő kapcsoló TEST állásban 11 Tesztelés gázgenerátorral Toxikus (mérgező) gáz szenzorok 12 Automata nullázás 12 Kalibrálás kalibráló gázzal 13 Szenzor-áram beállítás O 2 szenzor 15 Automata nullázás végrehajtása 15 Kalibrálás nitrogénnel (N 2 ) 15 A szenzor zéró-áramának beállítása A műszerkapcsoló ON állásban Riasztó-szint változtatása Mérgezőgáz szenzorok 18 A1 riasztó-szint beállítás 18 A2 riasztó-szint beállítás O 2 szenzor 20 A1 riasztó-szint beállítás 20 A2 riasztó-szint beállítás 21 4

5 5.0 Kisebb javítási munkák elvégzése Szűrő-sapka cseréje A szenzor cseréje Az elemcsomag, vagy elemek cseréje Kiegészítők és tartalék alkatrészek Kiegészítők Tartalék alkatrészek 23 Hibaüzenetek és lehetséges okai 25 Állapotjelzők és jelentésük 26 Általános műszaki adatok 27 5

6 Bevezetés Compur Monitox plus gázdetektor A Compur Monitox plus az 0 2 és mérgező gázok, igy a H 2 S, HCN, COCl 2, NO 2, HCl, NH 3, PH 3, AsH 3 vagy NO folyamatos mérésére használható. A műszer alkalmas arra, hogy a környezeti levegőt biztonságosan vizsgálja és időben figyelmeztessen a veszélyre. A készülék kényelmes, könnyen kezelhető és nagyon megbízható. A hosszú élettartamú, bedugaszolható szenzor biztosítja a kis karbantartási költséget. A riasztó-szint beállításhoz és a kalibráláshoz - mind kalibráló gázzal, mind szenzorcserénél a szenzoráram bevitelével - egyszerűen a megfelelő gomb lenyomására van szükség. A készülék önmagát teszteli. Kijelzés, LED, sípolás és elem-feszültség ellenőrzése automatikusan történik a mérés előtt. Megjegyzés A Compur Monitox plus egy könnyen kezelhető kompakt mérőműszer. A biztonságos működés csak úgy biztosítható, ha e használati utasítást megismertük és a napi funkció vizsgálatokat feltétlen megtettük. A kezelő a riasztó-szintek beállításáért szintén felelős. A Compur Monitors javasolja az előirt határértékek pontos megismerését. A készüléket csak a gyártó javíthatja. 6

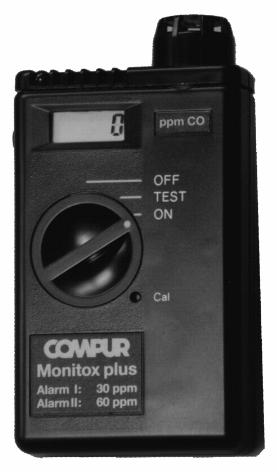

7 Compur Monitox plus illusztrálása ❶ Szűrősapka ❷ Szenzor Szűrősapka ❸ Síp ❹LCD-kijelzés gáz-specifikus szűrő és szenzorvédő gáz-specifikus gázspe jelt ad riasztó-szint felett és hibás működésnél pillanatnyi koncentráció-jelzés áramjelzés szenzor cserénél koncentráció jelzés kalibrálásnál hibaüzenet kijelzés ❺ Működtető kapcsoló OFF állás TEST állás ON állás ❻ Cal gomb A1 állító A2 állító A készülék kikapcsolva Cal, A1 és A2 gombok üzemen kívül Ön-tesztelés Funkció-tesztelés lehetséges gázgenerátorral Nullázás a Cal gombbal Szenzor kalibrálás gázzal a Cal nyomógombbal Új szenzor áramértékének bevitele Cal gombbal A készülék bekapcsolva A műszer mérési módban Cal, A1 és A2 nem működtethetők használja a lenyomó pálcikát 1. Riasztószint (A1) beállítás az előlap eltávolításával 2. Riasztószint (A2) beállítás az előlap eltávolításával ❼ Litium elem beépítve a speciális cserélhető elemtárolóba ❽ Píros LED ❾ Fülhallgató használat villog, a beállított riasztószint felett és hibás működésnél ha nagy a környezeti zaj 7

8 1. Műszaki leírás 1.1 Alkalmazási terület A Compur Monitox plus egyéni védelemre használható a veszélyes gázokkal, oxigén hiánnyal, vagy felesleggel szemben. A védett személy magán hordhatja a készüléket a légzési zónájában. Mihelyt a beállított riasztószintet a gáz túllépi, a dolgozót a készülék hang és fény utján figyelmezteti. A kijelző a pillanatnyi koncentrációt mutatja ppm, ppb, vagy tf% értékben. A Compur Monitox plus nem alkalmas árammérésre, vagy nagy koncentráció folyamatos mérésére Csak gáz-szelektív, két- vagy három-elektródás elektrokémiai szenzor van használatban, amely egy koncentráció-függő áramot ad. 1.2 Működés A műszer elektronikájának nagy része lapnyák rendszerű. Egy jelző processzor a központi rész és az összes jelet kezeli. A szükséges beállítások az A1, A2 és Cal süllyesztett gombbal és a műveleti funkciókat az OFF-TEST-ON állásokban lehet végezni. A riasztó-szint bevitel az A1- és A2 -vel lehet, amely csak a készülék előlapjának eltávolításával lehetséges.. A műszer gázzal kalibrálható, a lap külsején lévő Cal gomb segítségével Az új szenzor szenzor-árama a Cal gombbal vihető be. A riasztást a piros LED és a síp-hang jelzi. A Compur Monitor plus áramellátását 2 db lítium elem végzi, amelyek egy speciális tartóban vannak. 2. Compur Monitox plus használata A Compur Monitox plus-t a védett személynek a légzési zónájában kell hordani és a szűrősapka eltömődését meg kell akadályozni. Védeni kell a szűrősapkát a csepegő víztől és a nagyon poros levegőtől. (pl. védősapkával; lásd 6.1 szekció, Kiegészítők) Ha a szenzor környezetében a gáz koncentráció meghaladja a beállított riasztó-szintet, a Compur Monitox plus riasztó jelet ad. A hangjelnek az erőssége 30 cm távolságban 80 db. 2.1 A Compur Monitox plus hordása A Compur Monitox plus egy klippel a ruházatra csíptethető. A Compur Monitox plus egy lánccal a nyakban is hordható, a láncot a műszer hátuljához erősítve. Nehéz munkaruhánál egy erősebb csipesz is rendelkezésre áll (lásd 6.1 szekció, Kiegészítők) 2.2 OFF funkciója Állítsuk a kezelő kapcsolót OFF pozícióba. A Compur Monitox plus kikapcsolva. 8

9 2.3 TEST funkciója Mielőtt a Compur Monitox plus-t használja, végezze el a funkció tesztelést. Állítsa a kezelő kapcsolót TEST pozícióba. Ebben a helyzetben, 10 mp-en belül: összes kijelző szegmens aktív a piros LED villog a hangjel megszólal elem feszültség ellenőrzés Ha az elem-feszültség alacsony, a kijelzőn BATT olvasható. Ezt követően a pillanatnyi gáz koncentráció fog a kijelzőn megjelenni. Ezt követően egy funkció vizsgálatot lehet elvégezni egy gáz-szelektív gázgenerátorral. Megfelelő gázgenerátorral a funkció vizsgálat az alábbi gázokkal végezhető el: H 2 S, COCl 2, HCN, CO, Cl 2. (lásd 6.1 szekció, Kiegészítők) A funkció vizsgálat elvégzése gázgenerátorral A gázgenerátor a Compur Monitox plus üzemelési biztonságának javítását szolgálja. Javasoljuk, hogy minden használatba vétel előtt végezzék el a funkció vizsgálatot. A Compur Monitox plus megbízható visszajelzése megengedett érték feletti gázkoncentrációval ellenőrizhető. A gázgenerátor azonban nem alkalmas ismert koncentrációjú tesztgáz előállítására. A napi tesztelés azonban nem menti fel a kezelőt az időszakonkénti szenzor cserétől. Ne tároljuk, vagy használjuk a gázgenerátort robbanásveszélyes légtérben. Megjegyzés: A generátor cellát alacsony relatív nedvességű levegővel lehet kiszárítani. Figyeljünk arra, hogy generátorhoz tartozó kondicionáló sapka a helyén legyen, a generátor kikapcsolt állapotában. Fontos, hogy a kondicionáló sapkában lévő szivacsot nedvesen tartsuk, amely biztosítja a gázgenerátor megfelelő állapotát a funkció-vizsgálathoz. A Compur Monitox kapcsolója TEST állásban. Szorítsa a Compur Monitox plus-t a gázfejlesztő megfelelő nyílásához. Nyomja le ujjával a gázfejlesztő gombját. A gázfejlesztő cellája ekkor elektronikusan gázt fejleszt, amellyel a Compur Monitox plus 10 mp-en belül riasztó jelet ad. Az A1 és A2 riasztó-szint, mint határértékek szerepelnek a riasztás beindítására. A gázfejlesztő zöld LED lámpája a gázfejlesztés ideje alatt világit. A piros LED jelzi, hogy a fejlesztő elemét cserélni kell. A gázfejlesztés 10 mp után leáll. A fejlesztőben lévő ventilátor tiszta levegőt szolgáltat, míg a nyomógomb visszakapcsol. 9

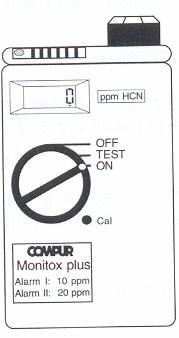

10 A funkció vizsgálat az alábbi hibákat jelzi: A szűrősapka eldugult Szenzor meghibásodás Elektronika meghibásodás A1/A2 riasztószint-hibák 2.4 Mérőállás A műszerkapcsoló ON állásban A Compur Monitox plus mérőállásban van. Az ON állásba történő kapcsolás után fog feltűnni kb. 3 mp-re, majd a pillanatnyi gázkoncentráció látható. A kijelzőről a pillanatnyi gázkoncentráció olvasható le ppm-ben, ppb-ben vagy tf%-ban. Ha a koncentráció meghaladja a méréstartományt, a kijelző villogni fog és a vég-értéket jelzi A mérés befejezése A műszerkapcsoló OFF állásban. Kapcsoljuk ki a Compur Monitox plus-t a mérés végén. 2.5 A fülhallgató használata Magas környezeti zaj esetén, javasoljuk a fülhallgató használatát, a riasztójel biztonságos észlelése érdekében. Ha fülhallgatót akarunk használni, egy előzetes funkcióvizsgálatot végezzünk el a fülhallgatóval. A fülhallgató alkalmazható veszélyes környezetben. Kapcsoljuk a készüléket OFF helyzetbe. Távolítsuk el a védősapkát a fülhallgató dugaszoló aljzatából. Dugjuk be a fülhallgatót. A belső hangforrás nincs kikapcsolva. Ha a fülhallgatóra nincs már szükség, tegyük vissza a védősapkát. 10

11 2.6 A műszer tárolása a) Időszakos tárolás (max. 1 hónap) Kapcsoljuk ki a gázdetektort ( Kapcsoló OFF állásban) b) Kikapcsolás hosszú időre és tárolás Javasoljuk a detektor kinyitását és a cella és elemek kivételét. Ezzel elkerülheti a kilyukadást, így a korróziót. A két-elektródás szenzort (O 2 -t nem) zárjuk rövidre (lásd 29. old. táblázatok adatait). A következő oldalak a Compur Monitox plus probléma-mentes használatához adnak részletes információt. 3.0 Részletes kezelési leírás 3.1 Műszerkapcsoló OFF helyzetben A Compur Monitox plus kikapcsolva ❶ Műszerkapcsoló OFF helyzetben ❷ A kijelző kikapcsolva A Cal gomb (gáz kalibrálás és szenzor-áram beállítás) kikapcsolva. A1 és A2 kapcsolók (1. és 2. riasztó-szintek) kikapcsolva. A három-elektródás cellák (HCl, NH 3, PH 3, AsH 3, CO, NO) potenciosztát folyamatos üzemben. 3.2 Műszerkapcsoló TEST helyzetben A Compur Monitox plus elvégez egy ön-tesztelést. ❶ Kapcsoló TEST állásban ❷ Az összes kijelző-egység néhányszor felvillan. ❸ A piros LED néhányszor felvillan. ❹ Rövid hang-jel hallható néhányszor ❺ A tesztelés után a pillanatnyi gázkoncentráció, vagy a normál O 2 érték látható a kijelzőn. ❻ A piros LED és sípolás fogja most emlékeztetni, hogy a készülék TEST helyzetben van. 11

12 Funkció vizsgálat gázgenerátorral Csak gáz-szelektív Compur Gázgenerátort használjon A gázgenerátor referenciaszáma lásd 6.1 szekció ❶ Helyezzük a Monitox plus-t a gázgenerátor megfelelő nyílásához ❷ Nyomjuk le a generátor kapcsolóját (lásd az ábrán) ❸ A gázgenerátoron zöld LED világit a gázfejlődés alatt ❹ A gázfejlődés kb. 10 perc után megszűnik ❺ A Compur Monitox plus mutatja a gázkoncentrációt. Ellenőrizze a riasztást, mindkét riasztó-szint feloldásával. ❻ A Monitox plus kész a mérésre, mihelyt a riasztó elnémul. Megjegyzés: Lásd a szekciót is Mérgezőgáz szenzorok Automata nullázás elvégzése A Compur Monitox plus elvégzi a szenzor-jel belső nullázását. A nullázást csak tiszta légtérben végezzük el! Autó-nullázást ne végezzünk elektromos kalibrálás, vagy gázmérés után! ❶ Állítsuk a kapcsolót TEST állásba. ❷ Nyomjuk le a Cal gombot az előlapon. ❸ 000 jel villog a kijelzőn (nullázás elvégezve) ❹ Ezt követően GCAL és ICAL váltakozó villogása a kijelzőn. 12

13 Ezt követően a következő lépések lehetnek: A kapcsolót ON vagy OFF állásba téve, a készülék kilép a teszt módból. A mérgező-gáz szenzoros Monitox plus kalibrálása kalibráló gázzal. Lásd 13. oldal: Kalibrálás kalibráló gázzal Szenzorcsere esetén, állítsuk be a szenzor-áramot Lásd 14. oldal: Szenzor-áram beállítása Megjegyzés: GCAL = gázkalibrálás ICAL = Szenzor-áram kalibrálás Kalibrálás kalibráló gázzal A Monitox plus alapérzékenységének növeléséhez kalibráljuk a műszert ismert koncentrációjú kalibráló gázzal. Javasoljuk, hogy időszakonként (6 hónap) kalibráljuk a műszert. A kalibráláshoz az alábbiak szükségesek: Egy kalibráló gázadapter Szelep, légáram mérővel Csövek Kalibráló gáz, 0,5-2 x A1 koncentrációval (ajánlott az AK/MK) Megjegyzés: Ugyanazt az adaptert és gázáram mérőt csak egyféle gázhoz használja. A már adszorbeált kalibráló gáz - komponens reakciótermék befolyásolhatja a kalibrációt. A lépések a következők: ❶ Végezzük el az autó-nullázást ❷ Ezt követően a kijelzőn váltakozva a GCAL és az ICAL olvasható. ❸ Tegyük a kalibráló adaptert szorosan a szűrősapkához. ❹ Kapcsoljuk csővel össze a kalibráló adaptert a gázpalack redukáló szelepével. Használjuk a gázadapter kisebbik bemenő nyílását. ❺ A gáznyomás ingadozás elkerüléséhez, legyen tiszta a gázadapter kivezető nyílása. ❻ Nyissuk ki a kalibrálógáz palackot és engedjük a gázt. ❼ Állítsuk a gázáramot kb. 250 cm 3 /perc-re (COCL 2 -nél kb. 500 cm 3 /perc) ❽ Ha a kiírás GCAL, nyomjuk le a Cal gombot GCAL fog a kijelzőn villogni. ❾ A stabil érték akkor áll be, ha a kijelzőn a villogás megszűnik. ❿ Zárjuk el a kalibráló gázt. ❶❶ Nyomjuk le a Cal gombot és tartsuk lenyomva, míg a kalibráló gáz értéke be nem áll. 13

14 A megjelenő érték a megengedhető minimális értéknél kezdődik és a maximum értékig megy fel és ismét le. ❶❷ Engedjük el a Cal gombot, ahogy a beadagolt koncentrációt elérjük. ❶❸ Stor kiírás tűnik fel. Az érték betárolva. ❶❹ A műszer elvégez egy öntesztelést és a kijelző a mért értéket mutatja. Szenzor-áram beállitása Csak akkor állítsunk szenzor-áramot, ha új szenzort alkalmazunk. Mindegyik szenzoron rajta van a szenzor-áram. A lépések a következők: ❶ Végezzük el az autó-nullázást. ❷ A kijelző felváltva mutatja a GCAL és ICAL jelet. ❸ Nyomja le a Cal gombot, ha az ICAL kiírás megjelenik. ❹ Az utolsó beadott szenzor-áram és a minimális megengedett koncentráció jelenik meg a kijelzőn. Ha az értéket tárolni kell, állítsuk a kapcsolót ON vagy OFF állásba. Figyelem: Kalibráló gázzal történő kalibrálás után, az áram-értéket a minimális megengedett értékre állítjuk. A műszer ezután a gáz-kalibrációs értéket mutatja. ❺ Nyomjuk le a Cal gombot és tartsuk lenyomva, míg a jelzett áram-értéket el nem érjük. A kijelzés a megengedett minimális és maximális érték közt mozog. ❻ Engedjük fel a Cal gombot. ❼ Stor kiírás jelenik meg a kijelzőn. Az érték betáplálva. ❽ Ezt követően végezzünk el egy öntesztelést és a kijelzőn a mért érték jelenik meg. 14

15 3.2.2 O 2 szenzor Autó-nullázás elvégzése A kijelző automatikusan az oxigén normál értékét (20,9 tf%) mutatja. Biztos legyen abban, hogy a művelet tiszta levegőben történjen. ❶ Állítsa a kapcsolót TEST pozícióba. ❷ Nyomja meg a Cal gombot a gomb-lenyomóval. ❸ 000 jel fog villogni a kijelzőn. A műszer kb. 1 perc után áll be a stabil értékre. ❹ Ezt követően a GCAL és az ICAL felváltva villog a képernyőn. ❺ A piros LED és a sípolás emlékezteti Önt arra, hogy a Compur Monitox plus még a TEST pozícióban van. Ezt követően az alábbi lépések lehetségesek A kapcsolót az ON vagy OFF állásba téve kiléphetünk a teszt-módból. Oxigén szenzoros Monitox plus kalibrálása tiszta nitrogénnel. Lásd alább Kalibrálás nitrogénnel (N 2 ) A szenzor cseréje után állítsuk a műszert a szenzoron jelzett áram-értékre Lásd 16. oldal Szenzor zéró-áram beállitás Megjegyzés: + GCAL = Gáz kalibrálás + ICAL = Szenzor zéró-áram kalibrálás Kalibrálás nitrogénnel (N 2 ) Az oxigén műszer pontosságának növelésére kalibráljuk a műszert tiszta nitrogénnel. Ezidő alatt a szenzor nulla-áram (N 2 -ben) vissza fog állni. Ehhez a következők szükségesek: Egy kalibráló gázadapter Szelep, térfogatáram mérővel Csövek Nitrogén (99,99%) Megjegyzés: Minden gázhoz másik kalibrációs gázadapter szelepet és térfogatáram mérőt használjunk. A már adszorbeált kalibráló gáz reakciója az alkatrészekkel, zavarhatja a kalibrációt. A műveletek a következők: ❶ Végezzük el az autó-nullázást (időtartama kb. 2-3 perc) ❷ Ezután a kijelzőn felváltva a GCAL és ICAL jelenik meg. ❸ Helyezzük szorosan a kalibráló adaptert a szűrő sapkára. ❹ Kössük össze a kalibrációs adaptert a kalibráló gázzal (nyomáscsökkentő szelepen keresztül). A kalibráló gáz részére a gázadapter kisebb átmérőjű csonkját használjuk. 15

16 ❺ A nyomás-fluktuáció elkerülésére a gázadapter kilépőnyílása ne legyen eltömött. ❻ Nyissuk meg a kalibráló gázpalackot ❼ Állítsuk be a gázáramot kb. 250 cm 3 /perc sebességre. ❽ Amikor a GCAL megjelenik, nyomjuk meg a Cal gombot. GCAL fog villogni a kijelzőn (kb. 2 percig). A kijelző addig fog villogni, míg a szenzor stabil értéket nem mutat. ❾ A stabil érték beáll, mihelyt a GCAL kijelzés villogása megszűnik. ❿ Zárjuk el a kalibráló gázt. ❶❶ Stor fog feltűnni a kijelzőn. Az érték betöltése megtörtént. ❶❷ A készülék elvégez egy öntesztelést és a kijelzőn a mért érték jelenik meg. ❶❸ Nyomjuk le a Cal gombot és ismét csináljunk egy autó-nullázást. ❶❹ A kijelzőn váltakozva jelenik meg a GCAL és ICAL. ❶❺ Tegyük a kapcsolót OFF vagy ON állásba. A kalibrálás befejezve! Szenzor zéró-áram beállitás A szenzor zéró-áramot új szenzor esetében kell állítani. Mindegyik oxigén szenzoron rajta van a szenzor zéró-áram A lépések a következők ❶ Végezzük el az autó-nullázást ❷ A kijelzőn váltakozva a GCAL és ICAL fog megjelenni. ❸Nyomjuk le a Cal gombot, amikor az ICAL látszik. ❹ A legutolsó szenzor zéró-áram fog a kijelzőn µa-ben megjelenni. ❺ Nyomjuk le a Cal gombot ismét addig míg a jelzett áram-érték megjelenik. ❻ Engedjük fel a Cal gombot. ❼ Stor jel tűnik fel a kijelzőn. Az új érték betáplálva. ❽ Ezután az öntesztelést végezzük el. ❾ A kijelző a megállapított értéket mutatja 16

17 Az autó-nullázást most ismét el kell végezni, mivel megváltoztattuk a szenzor zéró-áram beállítást. ❿ Nyomjuk le Cal gombot a gomblenyomóval. ❶❶ 000 jel fog villogni. A műszer kb.2-3 perc múlva stabil értéket mutat. ❶❷ Ezután felváltva a GCAL és ICAL jel fog villogni. ❶❸ Állítsuk a kapcsolót OFF vagy ON majd a TEST állásba. ❶❹ A készülék elvégez egy ön-tesztelést. ❶❺ Ezután a mért érték fog megjelenni. A kalibráció befejezve! 3.3 A műszerkapcsoló ON helyzetben A Compur Monitox plus mérő állásban ❶ Állítsuk a kapcsolót ON állásba. ❷ Az ON állásba helyezés után, jel fog megjelenni, kb. 3 mp-ig. Ezt követően a pillanat-koncentráció látható a kijelzőn. Megjegyzés: Ha a mérési tartományt a koncentráció meghaladja, a kijelző villogni fog és jelzi a végértéket. A Cal gomb (gáz-kalibráció és szenzor-áram állítás) nem funkcionál. Az A1 és A2 (1. és 2. riasztószint) nem funkcionál. 17

18 4. Riasztó-szint beállítás 4.1 Mérgezőgáz szenzor Jegyezzük meg, hogy a gyártó által beállított riasztó-szint értékének megváltoztatásáért a felhasználó a felelős. A Compur Monitors az ÁK/ARH értékek szigorú betartását javasolja. A Compur Monitox plus PC lemeze CMOS-SMD komponenseket tartalmazza. Figyeljen fel az alábbiakra Álljon földelt szőnyegen, amikor a készülékkel dolgozik Viseljen vezető csuklópántot (a földelt szőnyeghez kötve) Kerülje a ruhája és a CMOS komponensek közti érintkezést. A ruha tartalmazhat szintetikus szálakat, amelyek kisülhetnek. A riasztó-szint változtatásához a A1 és a A2 gombot használjuk, amelyek a műszer felnyitásával érhetők el. A A1 riasztó-szintet nem lehet magasabbra állítani A2 szintnél. Ha magasabbra akarjuk állítani, akkor először a A2-t kell magasabbra beállítani. Az állításhoz szükséges eszközök: Csavarhúzó Klaviatúra pálca A1 riasztó-szint beállitás Kövessük az alábbiakat: Kapcsoljuk ki a készüléket (a kapcsoló OFF pozícióban) ❶ Lazítsuk meg a műszer hátulján a három csavart ❷ Fordítsuk meg a készüléket az illusztráció szerint és egy vezetőképes lapra helyezzük. ❸ A kapcsolót tegyük TEST állásba. ❹ A készülék elvégez egy öntesztelést. ❺ Nyomjuk le a A1 gombot A kijelző bal oldalán egy nyíl és a beállított érték látható (pl. H 2 S 10 ppm) Megjegyzés: Nyomjuk le a A1 vagy a A2 gombot 10 mp-en belül, egyébként a műszer egy másik öntesztelést hajt végre. 18

19 ❻ Az érték növeléséhez nyomjuk meg ismét a A1 gombot és tartsuk lenyomva. ❼ Az érték csökkentéséhez a A2-t tartsuk lenyomva. ❽ A kívánt érték elérésénél engedjük el a A1 vagy a A2 gombot. Az érték rövid idő múlva elraktározódik. A műszer elvégez egy öntesztelést és a kijelzi a mért értéket. ❾ Kapcsoljuk ki a műszert és csavarjuk vissza a hátsó rögzítő csavarokat. ❿ Végeztessünk el egy öntesztelést (a kapcsolót TEST állásba) és egy funkció tesztelést (gázgenerátorral; lásd 8. oldal). A2 riasztószint beállitás Lépések az A1 szint beállításánál leírtak (lásd fent) Kivétel: ❺ Nyomjuk le az A2 gombot. 19

20 4.2 O 2 szenzor A gyártó által beállított riasztó értékek megváltoztatásáért a felhasználó felelős. Gyártócég által beállított alapértékek A1 riasztó-szint = 18 tf% A2 riasztó-szint = 23 tf% A Compur Monitox plus PC lemeze CMOS-SMD komponenseket tartalmazza. A beállításnál a Toxikus szenzor beállításnál leírtakat szintén be kell tartani! A beállítási körülmények és eszközök az ott leírtak szerint (lásd 18. oldal) A1 riasztó-szint beállitás A beállítás lépései, értelemszerűen, a toxikus szenzornál leírtak szerint (lásd l oldal) A1 > 20,9 tf% állás (O 2 felesleg riasztás) A1 < 20,9 tf% állás (O 2 hiány riasztás) Normál O 2 érték = 20,9 tf% A2 riasztó-szint beállitás A beállítás lépései, értelemszerűen, a toxikus szenzornál leírtak szerint (lásd oldal) 20

21 5.0 Kisebb javítások elvégzése A javítások végzéséhez a 4.1 pont alatti körülményeket biztosítani kell! 5.1 Szűrő-sapka cseréje A Compur Monitox plus hosszabb használata után a szűrősapkában lévő szűrő eldugulhat, ezért időszakosan a gáz-szelektív szűrőt cserélni kell. Lépések a következők Kapcsoljuk ki a készüléket az OFF kapcsolóval. ❶ Csavarjuk balra ujjunkkal a szűrősapkát és emeljük ki (bajonett-zár). ❷ Helyezzünk egy új szűrő-sapkát a készülékre és szorítsuk meg jobbra elfordítva. ❸ Végezzünk el egy öntesztelést (kapcsoló TEST állásban) és funkciótesztelést (gázgenerátorral; lásd 8. oldal). 5.2 A szenzor cseréje A lépések az alábbiak Kapcsoljuk ki a készüléket OFF állásba ❶ Fordítsuk el a szűrősapkát balra és távolítsuk el. (bajonett zár) ❷ Húzzuk ki a szenzort a helyéről. ❸ Vegyünk ki egy új szenzort a dobozából. Bizonyosodjon meg, hogy a megfelelő gázszenzort választott. A gáz-fajta jelezve van, egy kereszttel a szenzor-dobozon. ❹ Vegyük le a védősapkát a szenzorról. ❺ Vegyük le a rövidre-záró hidat a szenzorról és jegyezzük fel a szenzoron lévő áram-értéket. ❻ Óvatosan dugjuk be az új szenzort a műszerbe. ❼ Tegyük fel az új szűrősapkát és szorítsuk meg enyhén jobbra elfordítva. ❽ Hagyjuk, hogy a készülék egy öntesztelést és szenzor balanszírozást elvégezzen. 21 A szenzor vegyi-anyagokat tartalmaz Folyása esetén vigyázzon, hogy a bőrre és szembe ne kerüljön. Ha szembe kerül alaposan mossa ki a szemét

22 Lásd szekció: Szenzor-áram beállitás Végül végezzünk el egy funkció-tesztelést megfelelő gázzal vagy gázgenerátorral Megjegyzés: * A 3-elektródás és az O 2 szenzoroknál nincs rövidre-záró híd. O 2 szenzor alumínium tokban van leforrasztva. A tokot csak közvetlen a szenzor felhasználása előtt nyissuk fel. A műszer bekapcsolása után, vagy új szenzor berakásánál, a szenzornak szüksége van egy bizonyos bemelegedési időre a működéséhez. 3-elektródás szenzorok (CO, HCl, NH 3, PH 3, AsH 3, NO) esetében ez néhány perc és néhány (1-3) óra közötti lehet. Ha a 3-elektródás szenzornál negatív eltérés mutatkozik a melegedési idő alatt, egy autónullázást kell elvégezni (lásd szekció). 2-elektródás szenzor (kivéve O 2 szenzor) visszaküldésénél, lásd 29. oldal, a rövidre-záró hidat fel kell rakni. Ennek elmulasztásával a jótállás elveszik. 5.3 Az elemcsomag vagy az elemek cseréje A lépések az alábbiak: A műszer kapcsolóját helyezzük OFF állásba. ❶ Lazítsuk meg a műszer hátulján lévő csavarokat. ❷ Fordítsuk a műszert a kép szerinti pozícióba és elektromosan vezető lapra helyezzük. ❸ Távolítsuk el az elemtartót és húzzuk ki az dugót. ❹ Csavarjuk le az elemfedőt és tegyünk be új elemeket. ❺ Csavarjuk vissza az elemfedőt, dugjuk be az elem-dugót és tegyük vissza az elemtartót. ❻ Rakjuk vissza a műszerfedelet és a csavarokat ❼ Csavarjuk vissza a tartó csavarokat. Végeztessünk el egy öntesztelést (kapcsoló TEST állásban) és funkciótesztelést (gázgenerátorral, lásd pont) Megjegyzés: Veszélyes környezetben ne nyissuk ki az elemtartót és ne cseréljünk elemet. 22

23 6. Kiegészítők és tartalék alkatrészek 6.1 Kiegészítők Hivatk. szám Fülhallgató Védősapka Monitox detektorokhoz Védőboritás (bőr) Speciális csipesz ipari ruhához Kalibráló-gáz adapter Szelep, áramlásmérővel H 2 S kalibráló gáz, 10 ppm, nitrogénben CO kalibráló gáz, 30 ppm, levegőben Gázgenerátor, H 2 S Gázgenerátor, COCl 2 Gázgenerátor, HCN Gázgenerátor, NO 2 Gázgenerátor, CO Gázgenerátor, Cl Tartalék alkatrészek Hivatk. szám Billentyűkezelő Elemcsomag 2 db Li-elemmel 3V CR 1/4 AA Li-elem 3V CR 1/4 AA Cserélhető elemek szűrősapkával, Compur Monitox plus-hoz: H 2 S (0-100 ppm/gél-szenzor) COCl 2 (0-1 ppm/gél-szenzor) HCN (0-100 ppm/gél-szenzor) NO 2 (0-10 ppm/gél-szenzor) NO 2 (0-50 ppm/gél-szenzor) PH 3 (0-1 ppm/gél-szenzor) AsH 3 (0-500 ppm/gél-szenzor) CO (0-500 ppm/folyadék-szenzor) Cl 2 (0-5 ppm/folyadék-szenzor) HCl (0-50 ppm/folyadék-szenzor) NO (0-50 ppm/folyadék-szenzor) NH 3 (0-150 ppm/folyadék-szenzor) O 2 (2-35 tf%/folyadék-szenzor)

24 Cserélhető szűrősapkák Compur Monitox plus-hoz: Hivatk. szám Hivatk. szám H 2 S CO COCl Cl HCN HCl NO NO PH NH AsH O Cserélhető elem gázgenerátorhoz: MN V Mallory Cserélhető cellák Compur gázgenerátorokhoz: H 2 S NO COCl CO HCN Cl

25 Hibaüzenetek és lehetséges okai A kijelzőn megjelenő hibaüzenet tudatja önnel a Compur Monitox plus hibáját. E r r1 E r r 2 E r r 3 Gázkalibrálásnál a mérés tul van a megengedett tartományon Elhárítás: Rossz a beadott kalibrációs gáz koncentráció. Használjon 0,5-2xÁK-s gázkoncentrációt. Kapcsolja ki és be a műszert. A műszer a korábbi kalibrációs értékkel fog működni. Szenzor hiba, cseréljen szenzort. A funkció-kapcsoló ON állásban volt a gázkalibráláskor. A műszer leáll. Elhárítás: Kapcsolja ki és be a készüléket A kalibrációs adatok védve vannak. A készülék működni fog, mint a hiba előtt. A hőmérséklet a megengedett határon túl van. A hibaüzenet rövid ideig tűnik fel A készülék tovább fog működni. Elhárítás: Hibás mérési eredmények. Vigye a műszert megengedett hőmérsékletű helyre. E r r 4 EEPROM-memória cella hiba. A műszer leáll Elhárítás: Hívja a szervizt. E r r 5 A bemenő feszültség az A/D átalakítónál túl magas vagy túl alacsony volt. A műszer leáll. Elhárítás: Kapcsolja a készüléket ki és ismét be. Ha a hiba ismétlődik, ellenőrizze le a szenzort. Ha a hiba még mindig fennáll, hívja a szervizt. F B a i t l t A műszer jelzi a szenzor hiányt, vagy a hibás szenzor-érintkezést, vagy a szenzor hibát. Elhárítás: Helyezze be a szenzort a műszerbe. Nézze meg, hogy a szenzor jól be van-e dugva. Ha a hiba nem múlt el, cseréljen szenzort. 25

26 Állapot kijelzések és jelentésük Az állapot kijelzők informálnak a pillanatnyi működési állapotról. S t o r Az érték beadások GCAL, ICAL, A1 vagy A2 menükben befejeződtek G C a l I C a l Autó-nullázás véghezvitel Kalibrálás kalibráló gázzal Új szenzor áram érték bevitel, vagy kívánt szenzoráram beállitás Beállítási pozíció változás, vagy beállítási folyamat befejezés jelzése. A műszer ön-tesztelést végez. B a t t Akku elő-alarm: A kijelzőn a Batt és a pillanatnyi koncentráció felváltva látható. Hang-alarm. A monitor még kb. 8 órát üzemel. Akku fő-alarm: A kijelzőn a Batt + folyamatosan látható. Az akku kimerült. A monitor leáll. Elhárítás: Cserélje ki az elemet. 26

27 Általános műszaki adatok Compur Monitox plus Szenzor típus elektrokémiai Hőmérséklet tartomány -20 o C - +40oC Légnedvesség tartomány ált.: % Nyomás tartomány hpa Kijelzés LCD (4 digit) Súly 130 g Méret 104 x 62 x 29 mm Tápfeszültség 2 CR 1/4AA (3 V) Elemek várható élettartama ált.: 2-elektródás cella: 1500 óra 3-elektródás cella: 1000 óra Riasztó állitás a teljes méréstartományban Hangkijelző szint ált.: 80 db (A)/30 cm Dugóaljzat fülhallgató Ex-védettség EEx ib IIC T6 Jótállás a szenzorokra 6 ill. 12 hónap Kérjük, hogy a részletes műszaki adatokat, a keresztérzékenységet a gáz-szelektiv műszereknél keresse a mellékelt Műszaki adatlap -on. 5.4 Segítség a hulladékkezelésben Még a jótállás után is, a Compur Monitox segít a hasznosítható és hasznosíthatatlan hulladék kezelésében. Kérjen környezetvédő dobozt! Gyűjtse össze az olyan részeket, mint a szenzor-sapka, szenzor, elem, vagy egyéb hasznosíthatatlan alkatrészeket és küldje hozzánk vissza. Mi segítünk Önnek a hulladékkezelésben és Ön segít a környezetnek 27
