1 CHANNEL MONSTER

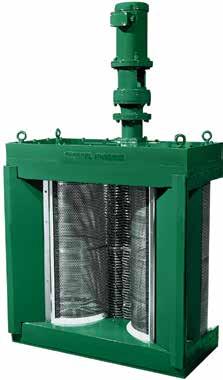

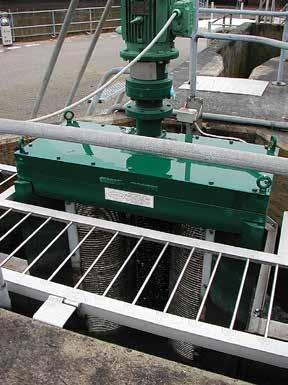

2 A Channel Monster kategóriájának a legjobb komplex megoldása a szennyvízben lévő szilárdanyag csökkentésének. A szabadalmaztatott Channel Monster forgó dobjai a nagyobb szilárd anyagokat a többszörösen bizonyított Muffin Monster gépcsaládnál már alkalmazott duplatengelyes aprítóba terelik. A megoldásnak köszönhetően a nagy hidraulikai kapacitású berendezés a szennyvízben lévő rongyokat, papírtörlőket, pelenkákat és egyéb szilárd anyagokat kis darabokra aprítja, megvédve a szivattyúkat, csőrendszereket. Átemelő védelem A Channel Monster berendezések tökéletes megoldást nyújtanak átemelőkben, ahol magas a dugulások száma. Az aprító képes a szilárdanyagot olyan méretűre vágni, hogy azokat a szivattyúk továbbítani tudják. A gépet akár a falra is lehet rögzíteni a rozsdamentes acélból készített kalodába, vagy folyásfenékre telepíteni. A Channel Monster kiváló alternatívája az átemelőben üzemeltetett kézi/gépi rácsnak. Az üzemeltetése során nem keletkezik szag, valamint rácshulladék, mely vonza a rágcsálókat. A Channel Monster szennyvízdarálók arra vannak kitalálva, hogy a vízben lévő szilárd anyagokat kiszűrjék és aprítsák rendkívül nagy vízmennyiség esetén is. Általános alkalmazási területük a szivattyúk védelme, a szennyvíztelepre érkező szilárd anyagok előkészítése a gépi rács számára. Szennyvíztelepi megoldások A Channel Monsterek nagy hidraulikai kapacitásuknak köszönhetően könnyedén aprítják fel a vízben lévő nagy méretű szilárd anyagokat, mielőtt azok a szennyvíztelepre beérkeznének. Gépi rács védelem A Channel Monsterek kiváló megoldást nyújtanak a szennyvíztelepek előtti végátemelőkben. Ezek a gépek nagy hatékonysággal dolgozzák fel a szilárdanyagokat, megvédve a gépi rácsot. papírtörlő vágási technológia* korábban egy irányú vágás jelenleg két irányú vágás papírtörlő vágókések** A 2D vágási technológiának köszönhetően az apríték méretei miatt nem tud összetapadni nagy hosszúságú szálas anyagokká a folyadékáramban. két irányú vágás kisebb méretű örlemény nincs összetapadás ** Szabadalmaztatott

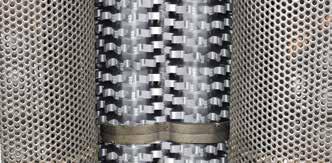

3 Jellemzők Kéttengelyes aprító Rendkívül nagy aprítási erő a széleskörű aprítás érdekében Az örlemény kisebb, mint az egy tengelyes aprítók esetében Tisztább és hatékonyabb, mint az átemelőkbe szánt gépi rácsok Nagy kapacitásű szűrődobok Szabadalmaztatott konstrukciónak köszönhetően magas átbocsátási kapacitás A dobok kiszűrik és a kések felé terelik a szennyeződést Alapfeszereltségként 13 mm-es perforációval rozsdamentes acélból készült dob, kérésre csőből készült pálcás dob PLC által vezérelt működés Automata terhelésérzékelés, mely védi a Channel Monstert SCADA rendszerhez illesztés Működési adatok tárolása SD kártyán Előnyök Berendezés védelem Megvédi a szivattyúkat és egyéb, üzemeltetési szempontból kritikus berendezéseket a dugulástól, tönkremeneteltől Hatékony üzemeltetés Különböző szerves és szervetlen anyagok aprítása a szennyvízben A szerves anyagok aprított anyagként megmaradnak, a rácsszemétgyűjtés hetékonysága növekszik Alacsony üzemeltetési költségek A tisztább csőhálózat, és a kevesebb dugulás a szivattyúk üzemidejét és villamos energia fogyasztását csökkentik Optimalizált vágás* Megnövekedett aprítási hatékonyság az optimalizált vágási sebességnek és vágóél kialakításnak köszönhetően. A vágóélek tiszták maradnak Megelőzi a szálasodás kialakulását Perforált lemezes szűrődobok Kialakításuknak köszönhetően megakadályozzák a papírtörlők, pelenkák felrakódását, miközben a folyadékáram zavartalan marad. Papírtörlők, pelenkák minden esetben aprításra kerülnek Magas hidraulikai kapacitás Channel Monster jwce.com jwci@jwce.com

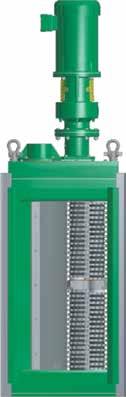

4 Channel Monster Channel Monsterek terheléseinek osztályozása 2.0 standard terhelés: A leggyakrabban alkalmazott berendezés a szennyvízcsatornában. Kisebb kövek, valamint fa, műanyag és egyéb lágy szilárd anyagok feldolgozására alkalmas. 2.5 magas terhelés: Magas hidraulikai kapacitás, mely havária esetekben is alkalmazható, kombinálva a kisebb kövek, fa, fém és egyéb lágy szilárd anyagok esetén is. 3.0 Extrém terhelés: Alkalmas a folyamatos nagy terhelések és szilárd anyagok feldolgozására Alkalmazott anyagminőségek Forgó szűrődob: Rozsdamentes acél Vágókések és távtartók: edzett acél Tengelyek: edzett acél Csapágyházak, fedelek és oldalsó elemek: öntvény Tömítés : Volfrám-karbid Tartókaloda: rozsdamentes acél C B A Szűrődobok MD = Egy dobos DD = Dupla dobos Szűrődob átmérő 254, 406, 508 mm Meghajtások S - Egy motoros M - Több motoros C XX XX XX-XD X X.X Aprítási magasság mm Terhelési osztályok 2.0: standard 2.5: magas 3.0: extrém W * Single drive version shown D Egy dobos modell A* B C D Min. W csatorna szélesség (mm) Hidraulikai kapacitás (m 3 /h) cca Tömeg (kg) CMD1205-AD CMD1810-XD CMD2410-XD CMD3210-XD CMD4010-XD CMD5010-XD CMD6010-XD *IP55 motorral értendő. ** Az ideális csatornaméret a megadottnál 50 mm-re szélesebb jwce.com jwci@jwce.com

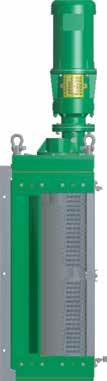

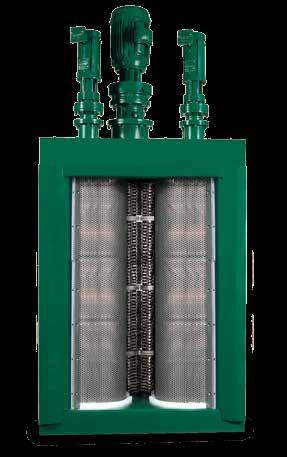

5 Channel Monster Rendelhető opciók 2.0 standard 2.5 magas 3.0 extrém 7 fogú vágókés 11 fogú vágókés 13 fogú vágókés 17 fogú papírtörlő vágókés Egy dobos kivitel Két dobos kivitel 10 os dob átmérő A 16 os dob átmérő 20 os dob átmérő Egy motoros meghajtás Több motoros meghajtás Választható teljesítményű motorok B Vezérlőszekrény C Robbanás biztos kivitel Merülő motoros kivitel Hidraulikus meghajtó csomag1 Tengelyhosszabbítás Egyedi kaloda Túlfolyó durvaráccsal W * Single drive version shown D 1 Csak egymotoros, 2.0 terhelési osztályú gépnél rendelhető Két dobos modell A* B C D Min. W csatorna szélesség (mm) Hidraulikai kapacitás (m 3 /h) cca Tömeg (kg) CDD1810-XD CDD2410-XD CDD3210-XD CDD4010-XD CDD4010-XD CDD5010-XD CDD6010-XD CDD2416-XD CDD3216-XD CDD4016-XD CDD4016-XD CDD5016-XD CDD6016-XD CDD3220-XD CDD4020-XD CDD4020-XD CDD5020-XD CDD6020-XD CDD9020-XD *IP55 motorral értendő. ** Az ideális csatornaméret a megadottnál 50 mm-re szélesebb United Kingdom jwce.com jwci@jwce.com 2016 JWC International Congleton, UK is registered by QAS to ISO9001:2008 File #A JWC Environmental (JWCE) is a trading name of JWC International registered in England and Wales with UK establishment number JWCE s Santa Ana California facility is registered by UL to ISO9001:2008 # QM8. U.S. patents apply: 6,176,443; 6,332,984; 7,073,433; 7,080,650; 7,081,171; 7,086,405; 7,383,842; 7,771,589; 7,854,859; RE37,349E; RE40,422; RE39,948E. U.S. patents pending: 13/628, 725; 14/862, 238; 14/862, 247; 14/862, 226; 62/054, 656. Additional patents pending. All rights reserved. JWC International is not liable for damages that may result from any information provided in or omitted from this publication, under any circumstances. JWC International reserves the right to make adjustments to this publication at any time, without notices or obligation. Please check the JWC International website ( for the most up-to-date information or speak to your local representative.

6 Channel Monster Modellek összehasonlítása Model AD2.0 Műszaki jellemzők Egy motoros kivitel: 2,2kW 3.0 extrém terhelés XDS2.0 XDM2.0 Egy motoros kivitel: 3,7kW 2 -os hatszögletű tengelyek Több motoros kivitel: 3,7kW az aprítónak, 0,75kW a dob(ok)nak 2 -os hatszögletű tengelyek 2.5 magas terhelés XDS2.5 Egy motoros kivitel: 7,5kW 2,5 -os hatszögletű tengelyek Három különböző vágókésméretből választhat az igényeinek megfelelően. 2.0 standard terhelés XDM2.5 XDM3.0 Több motoros kivitel: 7,5 kw az aprítónak, 0,75 kw a dob(ok)nak 2,5 -os hatszögletű tengelyek Több motoros kivitel: 11 kw az aprítónak, 0,75kW a dob(ok)nak 3 -os hatszögletű tengelyek Villanymotor Hidraulikus meghajtás Motorok Teljesen zárt ventillátoros hűtés ATEX robbanás biztos kivitel és IP68 Hidraulikus meghajtás 2,2kW, 3,7kW, 7,5kW, 11kW-os teljesítmény Hidraulikus meghajtások 3,7kW, 7,5kW, 11 kw-os teljesítmény Vágókések 7, 11, 13 és 17 fogú kivitelek Opció: rozsdamentes vágókések 7 fogú Extrém szilárdanyagokhoz 11 fogú Általános anyagokhoz 17 fogú papírtörlő vágókések. 13 fogú Kis terheléshez 17 fogú Rongyok és lágy anyagokhoz jwce.com jwci@jwce.com

7 Channel Monster Standard a perforált lemezes dobszűrő Opcionálisan rendelhető csőpálcás dob Világ színvonalú vezérlő-szekrény Világ színvonalú vezérlés A vezérlés biztosítja a maximális őrlést, amelynek köszönhetően hálózatban lévő berendezések mechanikai és elektromos igénye csökken Rendelhető lángálló kivitelben Megjegyzés: A garancia nem érvényes, amennyiben nem a JWC által jóváhagyott vezérlést használnak Szűrő dobok Standard: 13 mm-es perforációjú dob Opció: 6 mm-es perforációjú dob Opció: 13 mm-es pálcaközű csődob Anyagminőségek: rozsdamentes acél (standard) / rozsdamentes acél (opcionális) Egyedi tartókalodák Rozsdamentes anyagból készített tartókaloda és vezetősín megkönnyíti az időközi karbantartás során a berendezés kiemelését és visszaengedését. Készülhet vagy / anagból Egyedi tartókalodák Duvarácsos túlfolyó A rozsdamentes kivitelű durvarácsos túlfolyó alkalmazásával a havária esetekben is megmarad a szivattyúk védelme. Durvarácsos túlfolyó Tengelyhosszabbítás A meghajtó motor tengelye 150 mm-es lépésenként növelhető, maximum 6000 mm-ig, ami model függő. Tengelyhosszabbítás Széleskörű szolgáltatásaink Megelőző karbantartás program: több szempontú ellenőrzési folyamat, mely segít megtartani a berendezés üzembiztosságát Alkatrész raktár: rövid ideig tartó karbantartási idő Szakemberek: Akkreditált szerelők végzik a beüzemelést és a karbantartást Felújítási opció: cseréltesse ki a vágókéseket papírtörlő vágókésekre United Kingdom jwce.com jwci@jwce.com 2016 JWC International Congleton, UK is registered by QAS to ISO9001:2008 File #A JWC Environmental (JWCE) is a trading name of JWC International registered in England and Wales with UK establishment number JWCE s Santa Ana California facility is registered by UL to ISO9001:2008 # QM8. U.S. patents apply: 6,176,443; 6,332,984; 7,073,433; 7,080,650; 7,081,171; 7,086,405; 7,383,842; 7,771,589; 7,854,859; RE37,349E; RE40,422; RE39,948E. U.S. patents pending: 13/628, 725; 14/862, 238; 14/862, 247; 14/862, 226; 62/054, 656. Additional patents pending. All rights reserved. JWC International is not liable for damages that may result from any information provided in or omitted from this publication, under any circumstances. JWC International reserves the right to make adjustments to this publication at any time, without notices or obligation. Please check the JWC International website ( for the most up-to-date information or speak to your local representative.

8 EURO-PURATOR KFT. a BanKonzult csoport tagja Euro-Purator Kft Budapest Piroska utca 5 Phone: Fax: info@euro-purator.hu JWC International Unit 15, Daneside Business Park, River Dane Road Congleton, Cheshire CW12 1UN, United Kingdom Phone: Fax: jwci@jwce.com JWC International Congleton, UK is registered by QAS to ISO9001:2008 File #A JWC Environmental (JWCE) is a trading name of JWC International registered in England and Wales with UK establishment number JWCE s Santa Ana California facility is registered by UL to ISO9001:2008 # QM8. U.S. patents apply: 6,176,443; 6,332,984; 7,073,433; 7,080,650; 7,081,171; 7,086,405; 7,383,842; 7,771,589; 7,854,859; RE37,349E; RE40,422; RE39,948E. U.S. patents pending: 13/628, 725; 14/862, 238; 14/862, 247; 14/862, 226; 62/054, 656. Additional patents pending. All rights reserved. JWC International is not liable for damages that may result from any information provided in or omitted from this publication, under any circumstances. JWC International reserves the right to make adjustments to this publication at any time, without notices or obligation. Please check the JWC International website ( for the most up-to-date information or speak to your local representative. (ChannelMonster-HU-JWCI-0317)
