Klímagerendák optimális komfortra tervezve

Átírás

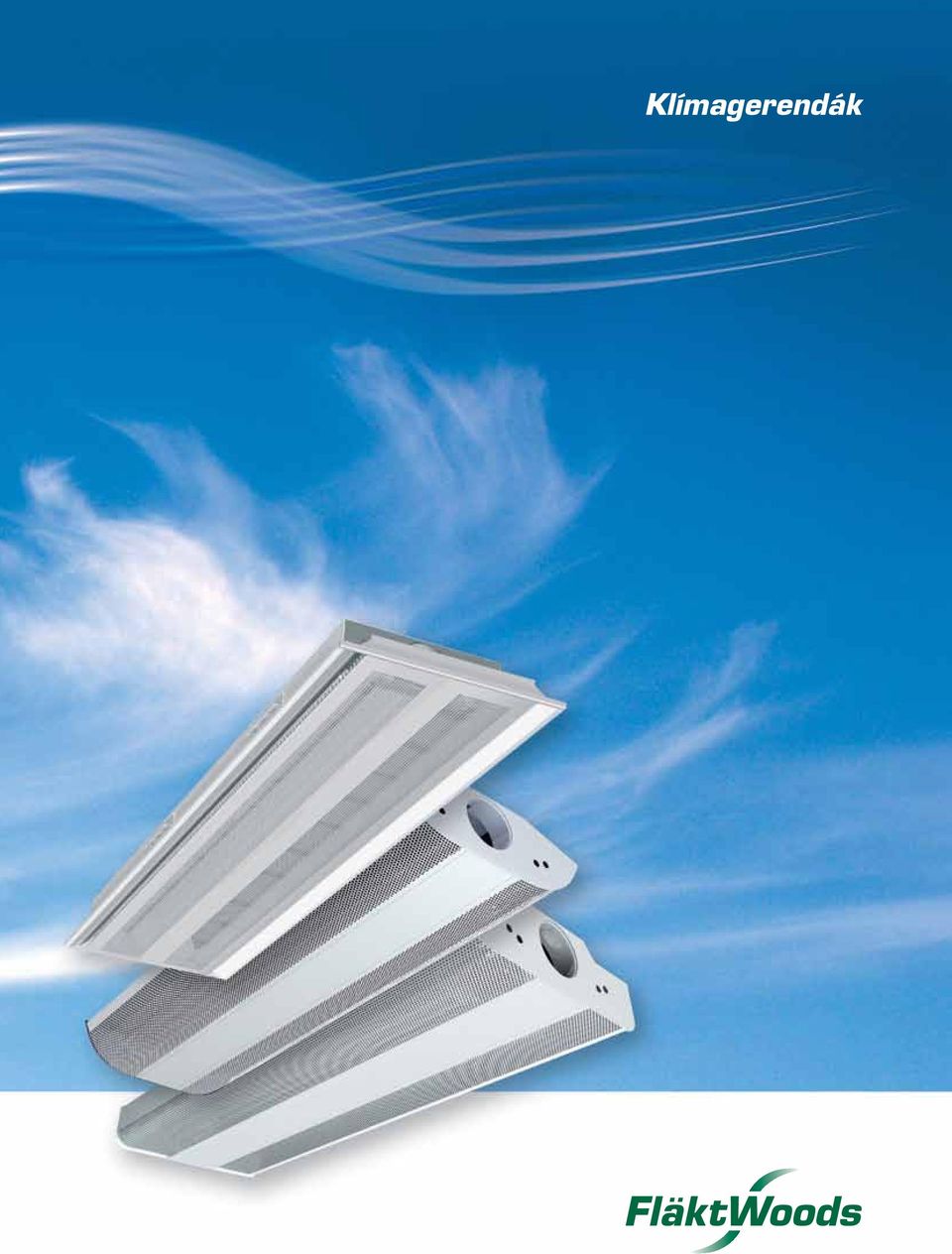

1 Klímagerendák

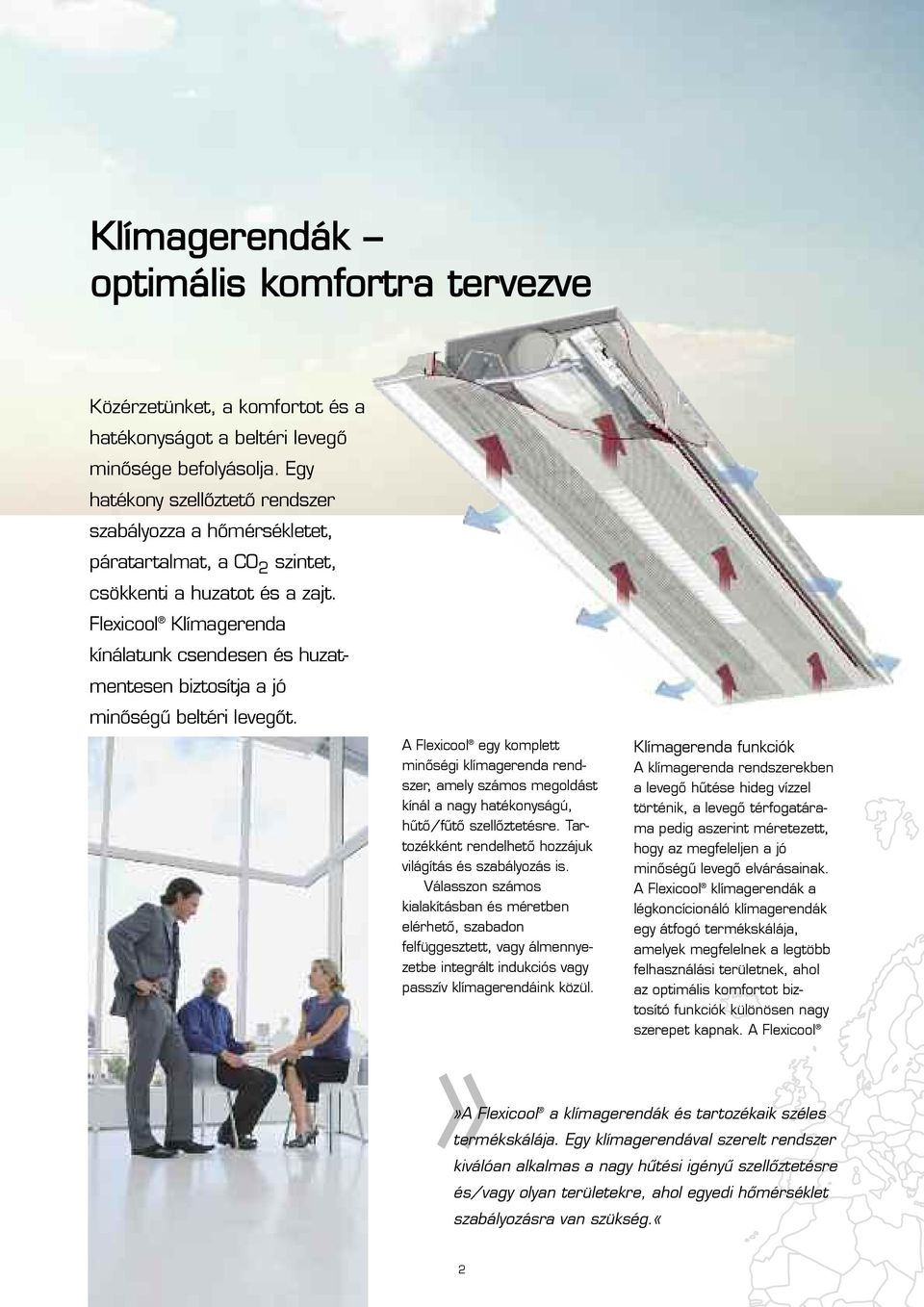

2 Klímagerendák optimális komfortra tervezve Közérzetünket, a komfortot és a hatékonyságot a beltéri levegő minősége befolyásolja. Egy hatékony szellőztető rendszer szabályozza a hőmérsékletet, páratartalmat, a CO 2 szintet, csökkenti a huzatot és a zajt. Flexicool Klímagerenda kínálatunk csendesen és huzatmentesen biztosítja a jó minőségű beltéri levegőt. A Flexicool egy komplett minőségi klímagerenda rendszer, amely számos megoldást kínál a nagy hatékonyságú, hűtő/fűtő szellőztetésre. Tartozékként rendelhető hozzájuk világítás és szabályozás is. Válasszon számos kialakításban és méretben elérhető, szabadon felfüggesztett, vagy álmennyezetbe integrált indukciós vagy passzív klímagerendáink közül. Klímagerenda funkciók A klímagerenda rendszerekben a levegő hűtése hideg vízzel történik, a levegő térfogatárama pedig aszerint méretezett, hogy az megfeleljen a jó minőségű levegő elvárásainak. A Flexicool klímagerendák a légkoncícionáló klímagerendák egy átfogó termékskálája, amelyek megfelelnek a legtöbb felhasználási területnek, ahol az optimális komfortot biztosító funkciók különösen nagy szerepet kapnak. A Flexicool»A Flexicool a klímagerendák és tartozékaik széles termékskálája. Egy klímagerendával szerelt rendszer kiválóan alkalmas a nagy hűtési igényű szellőztetésre és/vagy olyan területekre, ahol egyedi hőmérséklet szabályozásra van szükség.«2

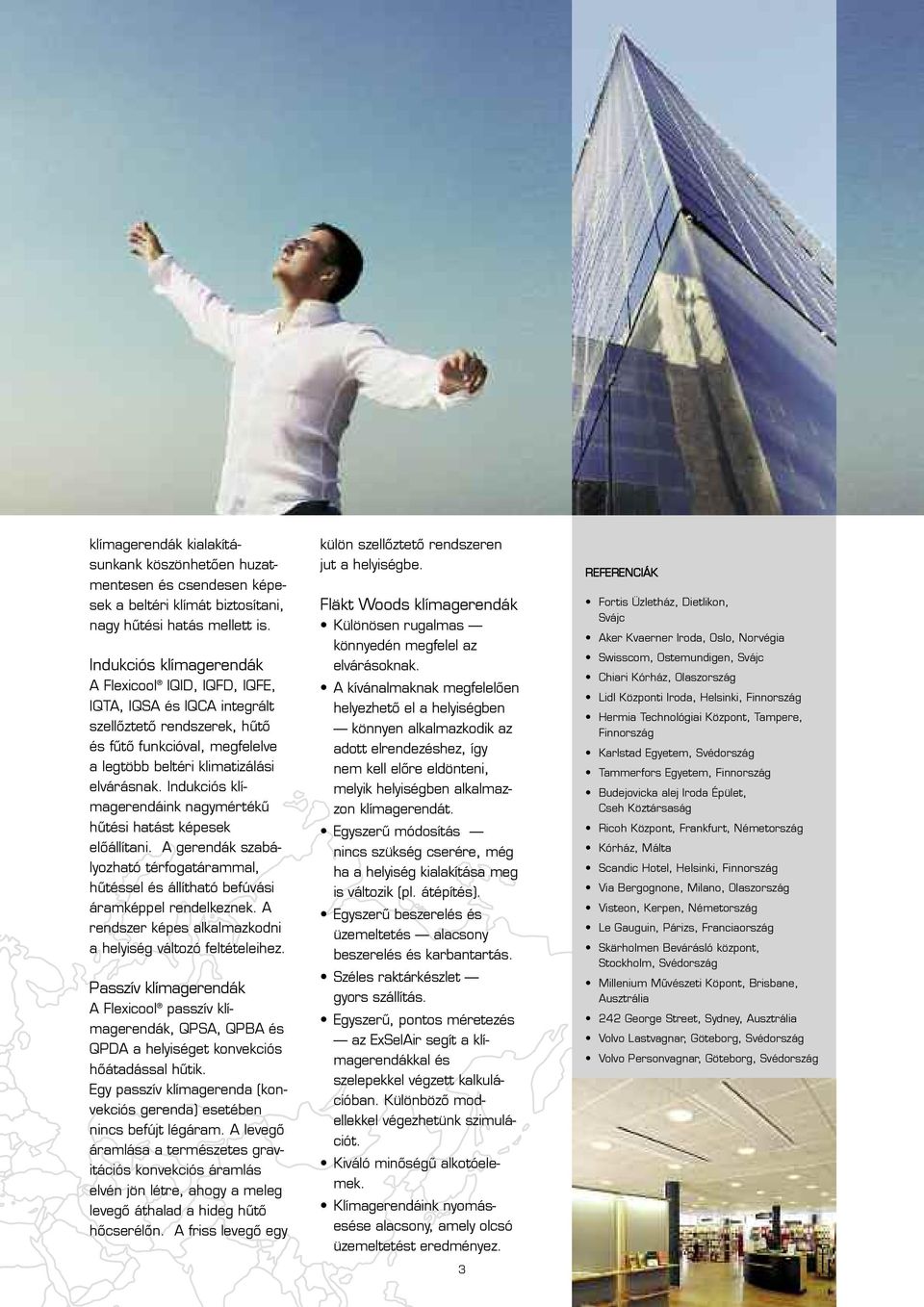

3 klímagerendák kialakításunkank köszönhetően huzatmentesen és csendesen képesek a beltéri klímát biztosítani, nagy hűtési hatás mellett is. Indukciós klímagerendák A Flexicool IQID, IQFD, IQFE, IQTA, IQSA és IQCA integrált szellőztető rendszerek, hűtő és fűtő funkcióval, megfelelve a legtöbb beltéri klimatizálási elvárásnak. Indukciós klímagerendáink nagymértékű hűtési hatást képesek előállítani. A gerendák szabályozható térfogatárammal, hűtéssel és állítható befúvási áramképpel rendelkeznek. A rendszer képes alkalmazkodni a helyiség változó feltételeihez. Passzív klímagerendák A Flexicool passzív klímagerendák, QPSA, QPBA és QPDA a helyiséget konvekciós hőátadással hűtik. Egy passzív klímagerenda (konvekciós gerenda) esetében nincs befújt légáram. A levegő áramlása a természetes gravitációs konvekciós áramlás elvén jön létre, ahogy a meleg levegő áthalad a hideg hűtő hőcserélőn. A friss levegő egy külön szellőztető rendszeren jut a helyiségbe. Fläkt Woods klímagerendák Különösen rugalmas könnyedén megfelel az elvárásoknak. A kívánalmaknak megfelelően helyezhető el a helyiségben könnyen alkalmazkodik az adott elrendezéshez, így nem kell előre eldönteni, melyik helyiségben alkalmazzon klímagerendát. Egyszerű módosítás nincs szükség cserére, még ha a helyiség kialakítása meg is változik (pl. átépítés). Egyszerű beszerelés és üzemeltetés alacsony beszerelés és karbantartás. Széles raktárkészlet gyors szállítás. Egyszerű, pontos méretezés az ExSelAir segít a klímagerendákkal és szelepekkel végzett kalkulációban. Különböző modellekkel végezhetünk szimulációt. Kiváló minőségű alkotóelemek. Klímagerendáink nyomásesése alacsony, amely olcsó üzemeltetést eredményez. 3 REFERENCIÁK Fortis Üzletház, Dietlikon, Svájc Aker Kvaerner Iroda, Oslo, Norvégia Swisscom, Ostemundigen, Svájc Chiari Kórház, Olaszország Lidl Központi Iroda, Helsinki, Finnország Hermia Technológiai Központ, Tampere, Finnország Karlstad Egyetem, Svédország Tammerfors Egyetem, Finnország Budejovicka alej Iroda Épület, Cseh Köztársaság Ricoh Központ, Frankfurt, Németország Kórház, Málta Scandic Hotel, Helsinki, Finnország Via Bergognone, Milano, Olaszország Visteon, Kerpen, Németország Le Gauguin, Párizs, Franciaország Skärholmen Bevárásló központ, Stockholm, Svédország Millenium Művészeti Köpont, Brisbane, Ausztrália 242 George Street, Sydney, Ausztrália Volvo Lastvagnar, Göteborg, Svédország Volvo Personvagnar, Göteborg, Svédország

4 Új, szabadon függő klímagerendák IQFD/IQFE Két új szabadon függő klímagerendánk, az IQFD és IQFE kialakításuknak köszönhetően nagyfokú hűtési teljesítményre képesek, magas komfort és alacsony légáram sebesség mellett. Különböző kialakításuk révén szinte bárhol beszerelhetőek: az IQFD négyszögletes formájú, lekerekített sarokkal, míg az IQFE lencse formájú. Számos funkcióval kiegészíthető, mint például a közvetlen és közvetett világítás. Új generáció - új lehetőségek Legjobb minőségű IQFC klímagerendánkat alapul véve létrehoztunk egy jóval hatékonyabb modellt - kétféle kivitelben! Az IQFD egy négyszögletes formájú, lekerekített sarkokkal, míg az IQFE lencse formájú. Minden egyéb tulajdonságukban viszont megegyeznek: nagyfokú hűtési teljesítmény, egyszerűen állítható áramlási irány és térfogat áram, egyszerű beszerelés és számos kiegészítő funkció. Így nyugodtan hagyatkozhat ízlésére, valamint a belső tér kialakítására, hogy eldöntse, melyik klímagerenda passzol leginkább irodájához, az iskolához, a szupermarkethez, a hotelhez, stb. Az IQFD és IQFE legnagyobb előnye, hogy a befújt levegő az optimális légáramlás és a helyiség komfortjának érdekében rézsútosan, a plafon felé irányított. Közvetett / közvetlen világítás A szellőztetési igény függvényében az IQFD és IQFE számos kiegészítő funkcióval ellátható, mint például a Állítható Befúvási Áramkép, amely lehetővé teszi a légáram különböző szögekben történő irányítását, vagy a Komfort Szabályozás a térfogatáram beállítására, Vezérlés, Turbó fokozat, Fűtés és Világítás. Az IQFD és IQFE esetében tudunk először közvetett és közvetlen világítással szolgálni. IQFD IQFE 4

5 Új Flexicool kazettás klímagerenda IQCA Büszkén mutatjuk be új, kazettás klímagerendánkat, az IQCA-t. Az IQCA nagyfokú, komfortos hűtést biztosít alacsony légáram sebesség mellett. Coanda Biztonsági Vezérléssel is ellátott, amely garantálja a légáram plafonhoz tapadását. Fókuszban az energiahatékonyság Az aktív klímagerenda technológia előnyeit kombinálva a fan-coil rendszerek rugalmasságával, új egységünk üzemeltetése költséghatékony, ugyanakkor nem rendelkezik mozgó alkatrészekkel, így működése csendes és minimális karbantartást igényel. Az IQCA kazetta bekötése egyszerű, és nagyfokú rugalmasságot biztosít. A Fläkt Woods munkája során az energia hatékony rendszerekre fókuszál, különösen az Európai Unió Épületek Energia Teljesítményi Direktivái (EPBD) miatt, amely még több vízbázisú hűtési rendszer kifejlesztéséhez vezetett, hiszen így kevesebb energiára van szükség a megfelelő hűtés biztosításához, szemben a léghűtéses rendszerekkel. Az energia hatékonyságon és a fenntartható minőségen kívül alacsony a karbantartási költség a rendszer teljes életciklusában, amely tovább fokozza a rendszer előnyeit. Az IQCA tartozékként rendelhető komfort szabályozóval is rendelkezik. Ez nagyfokú rugalmasságot biztosít a beltéri klíma méretezése során. A térfogat áramot egyszerűen szabályozhatjuk a komfort szabályozó fúvókáknak köszönhetően, amely a különböző méretű fúvóka nyílásokkal határozza meg a beáramló levegő mennyiségét. A légáram irányítási rendszernek és térfogatáram szabályozásnak köszönhetően az egység egyszerűen hozzáigazítható a helyiség jövőben változó feltételeihez. Coanda Biztonsági Vezérlés Egyedileg Coanda Biztonsági Vezérléssel szerelt (CSC), amely magas, normál és alacsony beállításokat tesz lehetővé. Ez a funkció az alacsony térfogatáram mellett szükséges, hogy huzatmentes beltéri klímát biztosítson és növelje a légáram tapadását a mennyezethez. 5

6 Klímagerenda IQID Az alaptól a multifunkciósig Az IQID Flexicool klímagerenda egy integrált szellőztető, hűtő- és fűtő rendszer, amely megfelel a komfortos beltéri környezet legtöbb elvárásának. Az IQID klímagerenda egy rendkívül rugalmas berendezés, amely alap felszereltségű modellben, de akár számos funkcióval ellátva, multifunkcionális klímagerendaként is megrendelhető. Az IQID esetében az alábbi funkciók érhetőek el: Komfort szabályozás, nagyfokú légáram funkció (2 fúvókasor ), Állítható Befúvási Áramkép (FPC levegő terelő), fűtő, vezérlő és szabályozó egység, világítás, valamint tűzvédelmi szórófej rendszer. Az IQID felső oldala fedett és alkalmas az álmennyezetbe történő integrálásra, amelyet megkönnyít a 600 mm-es álmennyezeti elemekhez igazodó méretezése is. Magas Térfogatáram (2 soros furatolás) és Komfort Szabályozás. Klímagerendák Állítható Befúvási Áramképpel (FPC) IQ Klímagerenda sorozatunk teljesen egyedül álló az Állítható Befúvási Áramképnek (FPC) köszönhetően, amely nagyfokú rugalmasságot biztosít újépítésű és felújított épületeinkben. Az FPC és a Komfort Szabályozó kombinációja adja az IQ klímagerendák egyedi karakterét. Befúvási Áramképpel (FPC) rendelkeznek, amely a beépített lamelláknak köszönhetően 0-45 o -ban képes a légáramot terelni. Ha kisebb térfogatáramra van szükség az adott irányban, egyszerűen csak be kell állítani a lamellákat a kívánt irányba, ezáltal növelve a komfortot. Az IQ Klímagerendák egyedi Állítható IQ Klímagerenda FPC funkcióval A legnagyobb fokú hatékonyság érhető el a lamellák és a komfort szabályozó megfelelő beállításával! Mindkét oldalon különböző befúvási irány beállítására van lehetőség. IQ Klímagerenda FPC funkcióva Állítható lamellák Állítható lamellák a kivezetésnél Minimális zajszintre és nyomásesésre optimalizálva. 30 cm-es szekciók. Ha nagyobb teljesítményre van szükség, a légáramot a megfelelő irányba állítva optimális komfortot teremthetünk a helyiségben!

7 ExSelAir A termékkiválasztást segítő felület befúvó- és elszívó elemekhez, klímagerendákhoz, fan coilokhoz és egyéb perifériás fali egységekhez. A program egy folyamatosan frissített webes felület, így a felhasználónak nem kell a frissítéseket letöltenie és telepítenie. A programban foglaltak: Műszaki adatok 3D modellek 2D és 3D befúvási légáramok Dxf fájl exportálás CAD támogatáshoz Beszerelési, beüzemelési és karbantartási útmutatók Fűtési és hűtési igény kalkulátor. Fejlesztés Európa egyik legfejlettebb laboratóriumával rendelkezünk a szellőztető berendezések teszteléséhez. Ez lehetővé teszi, hogy folyamatosan teszteljük legújabb és korábbi termékeinket. Laboratóriumunk egyedülálló, mivel rendelkezik az összes eszközzel egy komplett szellőztető rendszer bármely elemének teszteléséhez. A termékeket olyan teszthelyiségekben teszteljük, amelyek valós környezetet szimulálnak, mint például egy iroda vagy egy konferencia terem. Képesek vagyunk vizsgálni a zajszintet, a légáramot/egyensúlyt, az elszívási kockázatot, a komfortot és a vezérlési beállításokat. A mérések során láthatjuk, hogy teljesítenek termékeink valós helyzetekben. 7

8 STRA helyiség vezérlő Energia hatékony beltéri klíma a Fläkt Woodstól Napjainkban az emberek idejük döntő hányadát valamely épületen belül töltik el. A beltéri levegő minősége és az emberek teljesítménye, valamint közérzete között nyilvánvaló az összefüggés. Nem szokatlan, hogy egy épületen belül a felhasználói szokások és tevékenységek jelentősen eltérnek, amelyek mind eltérő igényeket is támasztanak a beltéri klímával szemben. A növekvő energia árak, valamint az épületek energia teljesítményének növelése teszik szükségessé az aktuális felhasználási területhez és igényekhez igazodó vezérlő rendszert. A Fläkt Woods ebből a meggondolásból fejlesztette ki az STRA családot, a helyiség vezérlő egységek egy komplett palettáját, amely megfelel napjaink elvárásainak a rugalmasság, energia hatékonyság és a beltéri klíma területén. A modern épületeknél egyre elterjedtebb az épületfelügyeleti rendszerek (BMS) alkalmazása a szabályozás és a felügyelet biztosításához. Ezen rendszereknek az egyik előfeltétele az épületben található alrendszerekkel szemben, hogy azok támogasság a szabványos kommunikációs protokollokat, így téve lehetővé integrálásukat a rendszerbe. Egy megfelelően használt épület felügyeleti rendszer hatékony eszköz az épület költség- és energia hatékony üzemeltetéséhez. A Fläkt Woods célja, hogy megfelelő támogatást nyújthasson ügyfeleinek az energia költségek és a negatív környezeti hatások csökkentésében. Éppen ezért a megfelelő kommunikáció (Modbus RTU) az STRA alapvető képessége. 8

9 STRA Helyiség Vezérlők az energia hatékony beltéri környezetért. Az STRA család vezérlőit hűtési és fűtési megoldásokhoz terveztük, és számos felhasználási területnek megfelelően előprogramozva szállítjuk. Az STRA család a tartozékok széles skálájával rendelkezik, mint például a külső hőmérséklet érzékelő, jelenlét érzékelő, harmatponti érzékelő, ablaknyitás érzékelő, szabályozó szelepek és állítómotorok. Számos kezelő felülettel rendelkezik, lehetővé téve a személyre szabott, az eltérő felhasználói és környezeti igényekhez igazodó kivitelt. STRA Helyiség vezérlő Klímagerendákhoz Rejtett alapjel Alapjel előválasztó kerék Alapjel előválasztó kerék és jelenlét gomb LCD kijelző és jelenlét gomb 9

10 Gyors kiválasztás IQCA Kazettás klímagerenda álmennyezetbe építve Elérhető funkciók és tartozékok: Komfort szabályozó és vezérlő egység Rögzítő bilincsek a gyors és egyszerű beszereléshez - emelje a helyére - rögzítse Kiváló a szabványos 600 mm-es és 1200x600 mm-es álmennyezeti modulokhoz. IQFD/IQFE FPC funkcióval IQFD klímagerenda szabadon függő elhelyezéssel A befúvási légáram rézsútosan, a mennyezet irányába terelt Könnyen állítható teljesítmény és befúvási irány Könnyen nyitható oldallemez a karbantartáshoz Tartozékként rendelhető csatlakozó fedél Gyors és egyszerű beszerelés a rögzítő bilincsekkel - emelje a helyére és rögzítse IQID FPC funkcióval Álmennyezetbe integrálható IQID klímagerenda Rendkívül rugalmas széles kínálattal elérhető, az alap kiviteltől a multifunkciós berendezésekig Méretezése igazodik a 600 mm-es álmennyezeti modulokhoz Gyors és egyszerű beszerelés a rögzítő bilincsekkel - emelje a helyére és rögzítse Az alábbi funkciók elérhetők: Komfort szabályozás, magas térfogatáram funkció (2 sor fúvóka), Állítható Befúvási Áramkép (FPC), fűtés, vezérlés és szabályozás, világítás és tűzbiztonsági szórófej. Hűtési teljesítmény (W) befúvási légárammal 2000 IQID IQID-300 IQID IQID Befúvási térfogat áram, l/s 10

11 IQTA FPC funkcióval IQTA klímagerenda szabadon függő elhelyezeéssel Levegő és vízcsatlakozás a kibővített házban (30 cm/60 cm) Három szabvány méretben 210, 270 és 330 mm Speciális a falhoz vagy a mennyezethez csatlakozó rögzítő bilincsek A fenéklemez levehető a tisztításhoz és karbantartáshoz. Hűtési teljesítmény (W) befúvási légárammal IQTA-180 IQTA-300 IQTA Befúvási térfogat áram, l/s IQSA Álmennyezetbe szerelhető IQSA klímagerenda Kiváló a szabványos 300 mm-es álmennyezeti modulokhoz Egyszerűen beállítható térfogatáram és befúvási irány A fenéklemez levehető a tisztításhoz és karbantartáshoz Hangcsillapító Gyors és egyszerű beszerelés a rögzítő bilincsekkel - emelje a helyére és rögzítse. Cooling effect in W, supply air included IQSA-120 IQSA-180 IQSA-240 IQSA Supply air flow, l/s Passzív klímagerendák Hűtési teljesítmény (W) 1000 QPBA QP(S, B, D) A Álmennyezetbe szerelhető vagy szabadon függő QP (S, B) A klímagerendák QPDA egyedi klímagerendák, egyedi borítással a szabadon függő kivitelhez A hőcserélő és a burkolat könnyedén tisztítható a levehető oldalborításnak köszönhetően Kiegészítőként rendelhető vezérlő és szabályozó berendezés Gyors és egyszerű beszerelés a rögzítésekkel, vagy közvetlenül a mennyezet tartógerendáira a rögzítő gyűrűkkel. QPSA, QPDA Klímagerenda hossza, cm 11

12 We Bring Air to Life A Fläkt Woods világszerte vezető szerepet tölt be a levegő menedzsment területén. Cégünk különböző HVAC megoldások tervezésére és gyártására specializálódott. Ezen a területen szerzett tapasztalatunk egyedülálló. Célunk olyan rendszerek létrehozása, amelyek tökéletesen megfelelnek az elvárt funkcióknak és teljesítménynek, ugyanakkor maximalizálják az energia hatékonyságot. Légkezelő gépek (AHU) Moduláris, kompakt és kisméretű légkezelők, a beltéri levegő minőségének optimalizálására, az energia hatékony teljesítményre és élettartamra tervezve. Befúvók és csövek Falra, mennyezetre vagy padlóba szerelhető, befúvó és elszívó anemosztátok, valamint szabályozók mind részét képezik széles termékpalettánknak, és megfelelnek minden felhasználási igénynek. Teljeskörű megoldás az Ön légkondicionálási és levegő mozgatási igényeire A Fläkt Woods megoldással szolgál épületek szellőzési és légkondicionálási szükségleteire, valamint ventilátoraival az ipar és az infrastruktúra számára. Klímagerendák Aktív indukciós gerendák szellőztetéshez, hűtéshez és fűtéshez, valamint passzív gerendák hűtéséhez. Függesztve vagy álmennyezetbe süllyesztve, multifunkciós konfigurációval. Egyedi Komfort Kontrol és Áramlás Vezérlés. Lakótér szellőzés A lakóépületek szellőztetéséhez szükséges termékek teljes palettája. Elszívó ventilátorokból, hővisszanyerős szellőztető készülékekből, páraelszívókból álló termékcsoportunk arra lett tervezve, hogy optimalizálja a beltéri komfortot és energiát takarítson meg. Energia visszanyerés Termékeink és rendszereink segítenek a felhasznált energia visszanyerésében, a ventiláció növelésében és a páratartalom szabályozásában. Ventilátorok Fejlett axiális, centrifugál és box ventilátorok általános és speciális felhasználásra. A széles termékpaletta magában foglalja a magas hőállóságú és az ATEX módozatokat is, energia hatékonyságra és minimalizált életciklus költségre tervezve. Folyadékhűtők Léghűtéses és vízhűtéses folyadékhűtők 1800 kw teljesítményig. Úgy terveztük, hogy megfeleljen bármely épülettípushoz és minimalizálja az éves energiafogyasztást. Vezérlés és meghajtás Többfokozatú és frekvenciaváltós vezérlő rendszerek, egyenként tesztelve a teljes kompatibilitás érdekében. Szakemberekből álló csapatunk segít az energia megtakarításban és a rendszer integrációban. Akusztikai termékeink Hangcsillapító palettánk tartalmazza a négyszögletes- és kör hangcsillapítókat, standard és egyedi méretekben, valamint az akusztikai paneleket. FWG-Chilled beams-en CCJ Kommunikation SZANYÓ Légtechnika Kft. H-1033 Budapest, Csikós u. 9. Tel info@szanyo.hu
