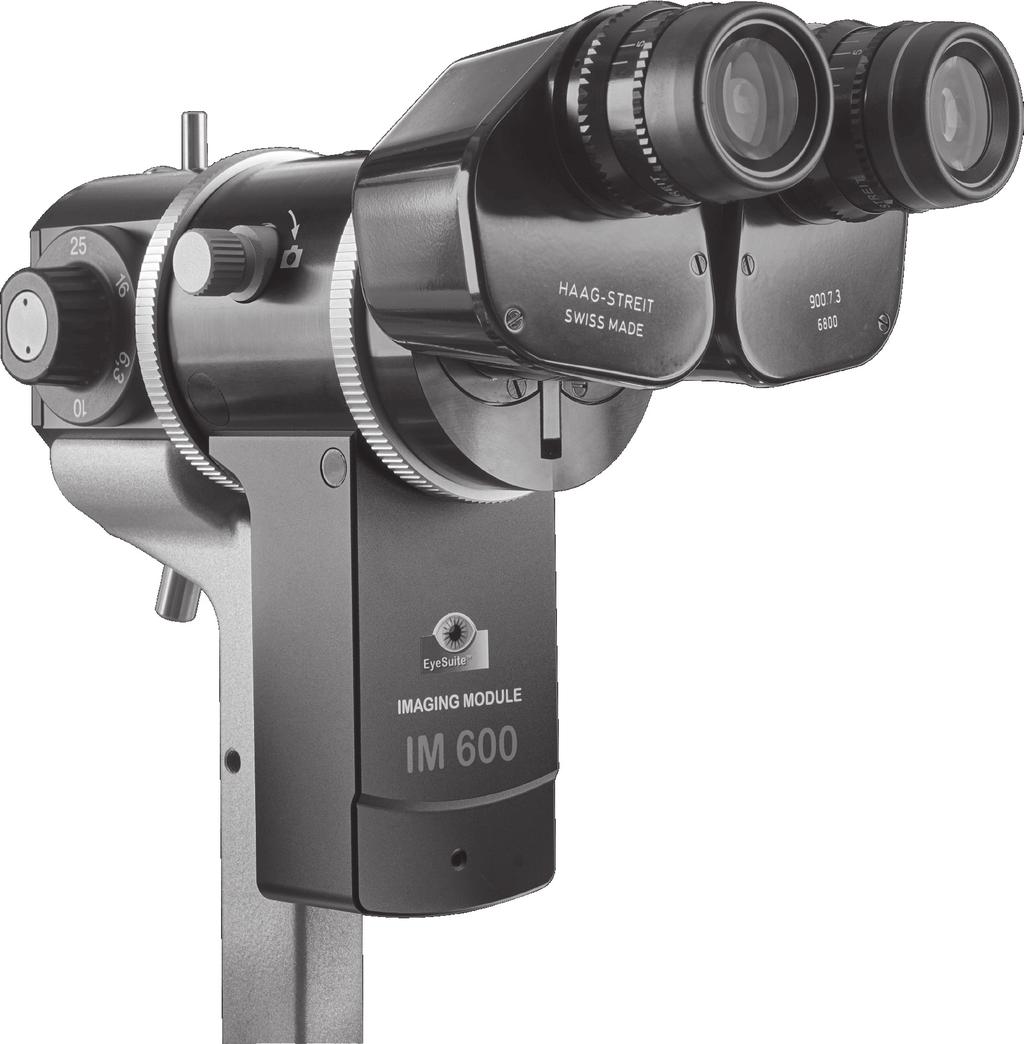

HASZNÁLATI ÚTMUTATÓ Imaging Module (Képalkotó modul) IM 600 BQ 900 és BP 900 réslámpák tartozéka

Átírás

1 ČESKY HASZNÁLATI ÚTMUTATÓ Imaging Module (Képalkotó modul) IM 600 BQ 900 és BP 900 réslámpák tartozéka 4. kiadás / DOK. no IFU_IM _mag.indd :33:29

2 HASZNÁLATI ÚTMUTATÓ Imaging Module (Képalkotó modul) IM 600 BQ 900 és BP 900 réslámpák tartozéka 4. kiadás / ČESKY Előszó Köszönjük, hogy HAAG-STREIT készüléket választott. A jelen használati útmutatóban foglaltak pontos betartása mellett a készülék megbízható és hibamentes működése garantálható. Rendeltetési cél Ez a készülék a HAAG-STREIT BQ 900 vagy BP 900 réslámpa tartozéka, amellyel digitális fényképeket és videókat lehet készíteni a szem megfigyelésének dokumentálására. Ellenjavallat A készülékkel végzett vizsgálatok esetében abszolút ellenjavallatok nem ismertek. Szükségszerű az óvatos bánásmód és a szakszerű értékelés. - mutatót. Ez fontos tudnivalókat tartalmaz a felhasználó és a páciens biztonságával kapcsolatban IFU_IM _mag.indd :33:30

3 ČESKY Tartalomjegyzék 1. Biztonság A készülék alkalmazási területe Környezeti feltételek Szállítás és kicsomagolás Felszereléssel kapcsolatos figyelmeztetések Kezelés, környezet Garancia és termékfelelősség Szimbólumok magyarázata Bevezetés Az eszköz leírása Rendszerkomponensek LED megvilágítás (előfeltétel) CM02 / CM02BP Camera modul RM02 Release modul Hálózati tápegység A készülék felszerelése/telepítése A matrica elhelyezése az automatikus bal/jobbfelismeréshez A CM02 / CM02BP ráhelyezése a sugárpályára Súlykiegyenlítés CM02 / CM02BP és az RM02 kábelezése (sematikus) Kábelezés lépésről lépésre Üzembe helyezés A készülék bekapcsolása Kezelés /30 sugárosztó Képrészlet History Trigger Fehéregyensúly A réslámpa előkészítése Fehéregyensúly beállítása Szoftver / Súgó menü / Hibaüzenetek LED kijelző világítófej LED kijelző hálózati tápegység LED kijelző RM02 Release modul CM02 / CM02BP Camera modul LED kijelző Hibaüzenetek (világítófej) RM02 Release modul hibaüzenetek CM02 / CM02BP Camera modul hibaüzenetek Üzemen kívül helyezés Műszaki adatok Hálózati tápegység Méretek A számítógéppel szemben támasztott minimális követelmények Kamera Szervizelés Karbantartás Tisztítás és fertőtlenítés...14 A. Függelék A.1 Tartozékok...14 B. Törvényi szabályozások C. Besorolás D. Hulladékkezelés E. Figyelembe vett szabványok F. Elektromágneses kompatibilitással (EMK) kapcsolatos tudnivalók és gyártói nyilatkozat F.1 Általános szempontok...15 F.2 Zavarkibocsátások (1-es szabványtáblázat)...15 F.3 Zavarvédettség (2-es szabványtáblázat)...16 F.4 Zavarvédettség nem életfenntartó készülékek esetén (4-es szabványtáblázat)...17 F.5 Elválasztó távolságok nem életfenntartó készülékek esetén (6-os szabványtáblázat) IFU_IM _mag.indd :33:30

4 ČESKY 4 1. Biztonság TILOS! úgy a kezelőt, mint a pácienst, ill. anyagkárosodás keletkezhet. sodorja Ezeket a figyelmeztetéseket a termék biztonságos kezelése, ill. a kezelő és páciens veszélyeztetésének elkerülése érdekében feltétlenül figyelembe kell venni. 1.1 A készülék alkalmazási területe A készülék egészségügyi létesítményben, például orvosi rendelőkben, kórházakban, illetve látszerészek és optikusok rendelőjében történő használatra lett kialakítva, kivéve a nagyfrekvenciás (HF)-sebészeti berendezések és mágnesrezonanciás képalkotási ME-rendszerek RF-árnyékolt helyiségeit. Egyes hordozható rádiórendszerek, például mobiltelefonok vagy RF-telefonberendezések, beleértve az antennákat, interferenciát okozhatnak. Az ilyen berendezéseket legalább 30 cm (12 coll) távolságra kell tartani az orvostechnikai eszközök bármely részétől. Ezen óvintézkedés figyelmen kívül hagyása mérsékelheti a készülék megfelelő működését. A váratlanul, a kamera és az EyeSuite szoftver közötti kommunikációs zavarokban megnyilvánuló zavarokat az okozhatja, hogy a réslámpa vagy az áramforrás közelében egy mobiltelefon vagy egy rádiótelefon működik. Helyezze ezeket távolabb a készüléktől, amíg a zavar meg nem szűnik. A képalkotó modul és a számítógép közötti kommunikációt az is zavarhatja vagy megszakíthatja, hogy a készülék egy olyan tápellátásra van csatlakoztatva, amely fokozottan ki van téve a tranziens zavaroknak vagy amely rövid hálózati feszültség-kimaradásokat okoz. Amennyiben ez bekövetkezik, húzza ki rövid ideig az USB-csatlakozót, vagy indítsa újra a számítógépet. 1.2 Környezeti feltételek Szállítás közben: Hőmérséklet 40 C C között Légnyomás 500 hpa hpa között Relatív páratartalom 10%... 95% között Tárolás közben: Hőmérséklet 10 C C között Légnyomás 700 hpa hpa között Relatív páratartalom 10%... 95% között Használat közben: Hőmérséklet +10 C C között Használat közben: Hőmérséklet Légnyomás Relatív páratartalom +10 C 800 hpa 30% C 1060 hpa 90% között között között 1.3 Szállítás és kicsomagolás A készülék kicsomagolása előtt ellenőrizze a csomagolást, hogy nem észlel-e rajta helytelen kezelésre, ill. esetleges sérülésekre utaló jeleket. Rendellenességek esetén kérjük, értesítse a szállítást végző céget. A szállító cég képviselője jelenlétében csomagolja ki a készüléket. Vegye jegyzőkönyvbe az esetlegesen megsérült alkatrészeket. A jegyzőkönyvet Önnek és a szállító képviselőjének is alá kell írnia. Kicsomagolás előtt hagyja a készüléket még néhány óráig a csomagolásban (páralecsapódás). Kicsomagolás után ellenőrizze a készüléket, hogy nincsenek-e rajta sérülésre utaló nyomok. A hibás készülékeket szakszerűen becsomagolva kell visszaküldeni. Gondosan őrizze meg a csomagolást, hogy költözéskor, vagy ha a készüléket esetleg vissza kell küldeni, ismét fel lehessen használni azt. 1.4 Felszereléssel kapcsolatos figyelmeztetések A gyártó beleegyezése nélkül a készüléken módosításokat végrehajtani tilos. Csak oktatásban részt vett szakszemélyzet szerelheti fel vagy javíthatja a készüléket. Idegen készülék csatlakoztatásakor be kell tartani az EN szabvány előírásait. Csak eredeti HAAG-STREIT pótalkatrészeket szabad használni. A készüléket nem szabad más gépek közelében vagy más gépeken elhelyezni, ill. ilyen körülmények között működtetni. A tápegység csatlakozódugójának elérhető helyen kell lennie, hogy bármikor le lehessen csatlakoztatni az elektromos hálózatról! 1.5 Kezelés, környezet TILOS! Tilos az eszközt olyan robbanásveszélyes környezetben használni, ahol illékony oldószerekkel (alkohol, benzin stb.) és gyúlékony altatószerekkel dolgoznak. 15-IFU_IM _mag.indd :33:31

5 ČESKY A képalkotó modul dokumentációra szolgál. Diagnosztikai célokra a szemlencsén keresztül látott kép irányadó! A kezelőnek minden használat előtt ellenőrizni kell, hogy a Release modul automatikus bal/jobb felismerése megfelelően működik! Az RM02 Release modult erős mágnesek rögzítik. Tartsa távol a mágnesre érzékeny adattárolókat (pl. hitelkártya) a mágnesektől! Kizárólag képzett személyzet kezelheti. Az oktatásról az üzemeltetőnek kell gondoskodni A készüléket kizárólag a "Rendeltetési cél" fejezetben leírtaknak megfelelően szabad használni. 1.6 Fertőtlenítés A készüléket nem szükséges fertőtleníteni. Tisztítással kapcsolatos további információkat lásd a 'Karbantartás' c. fejezetben. 1.7 Garancia és termékfelelősség A Haag-Streit termékei kizárólag a termékhez mellékelt dokumentumokban leírt célokra és módon használhatók. A terméket a Biztonság részben foglaltaknak megfelelően kell kezelni. Szakszerűtlen kezelés következtében a termék károsodhat. Ilyen esetben minden jótállási igény semmis. A szakszerűtlen használat következtében károsodott termék használatának folytatása személyi sérülésekhez vezethet. Ilyen esetben a gyártó kizárja a felelősségvállalást. A Haag-Streit sem explicit, sem implicit jelleggel nem vállal garanciát az értékesíthetőségre vagy egy bizonyos célra történő alkalmazhatóságra. A Haag-Streit semmiképpen nem vállal felelősséget a termék használatából eredő véletlenszerű vagy következményes károkért. A termékre az értékesítő által biztosított, korlátozott jótállás vonatkozik. 1.8 Szimbólumok magyarázata Kövesse a használati útmutatót Hulladékkezelésre vonatkozó utalás. Lásd a "Hulladékkezelés" fejezetet Figyelmesen olvassa el a használati útmutatót! Gyártás éve Gyártó HS referenciaszám Kanada és az USA által elfogadott ETL minőségjelzés Erős állandó mágnesek Rés-világítás Dugaszhely az RM02-en a tápegység számára USB 3.0 csatlakozóhüvely az RM02 modulon a kamerához Sorozatszám Európai megfelelőségi igazolás Az USA által elfogadott CSA minőségjelzés BE (áramellátás) Periférikus vagy háttérvilágítás A forgatógombja a kameraszimbólumon = 70% a fény megy a kamera Dugaszhely (USB 3.0 micro Β) az RM02-en a számítógép számára 2. Bevezetés 2.1 Az eszköz leírása A rendszerrel digitális képeket és videókat lehet készíteni, amelyek a mikroszkóp jobb sugárpályáján láthatók. Egy kapcsolóval (forgógombbal) kikapcsolható az osztótükör, és így a fény 100%-a vetődik a szemlencsére. A Release modul segítségével (a joystick elengedése nélkül) fényképek vagy videók készíthetők, és állítható a kamerán a megvilágítási idő. 2.2 Rendszerkomponensek A CM02 Camera modul csak a BQ 900 réslámpára szerelhető. A CM- 02BP Camera modul csak a BP 900 réslámpára szerelhető. A modulok a bajonettzárban különböznek IFU_IM _mag.indd :33:36

6 Az IM 600 képalkotó modul egy rendszer, amely az alábbi összetevőkből áll: A. CM02 / CM02BP Camera modul B. RM02 Release modul C. EyeSuite szoftver D. Tápegység ČESKY A 2.3 B C D LED megvilágítás (előfeltétel) 1. Lámpakábel speciális csatlakozódugasszal az LI01 plus / LI02 plus megvilágításhoz. 2. LED világítófej periférikus vagy háttérvilágítással (lásd a külön használati útmutatót). 3. Üvegszálas vezeték a periférikus vagy háttérvilágításhoz 4. Fejtartó (lásd a külön használati útmutatót) 5. Sínborító lemez 2.4 CM02 / CM02BP Camera modul 6. CM02 / CM02BP Camera modul 7. Kapcsoló (forgatógomb) sugárosztó 8. Működésellenőrző LED 9. Kamerakábel (CM02 / CM02BP az RM02 modulhoz) 10. Kábeltartó 2.5 RM02 Release modul 2.6 Hálózati tápegység RM02 Release modul 12. Bal/Jobb felismerés matrica 13. Kábelköteg 14. Tápegység 15. Tápegység csatlakozódugója (országtól függő) 6 15-IFU_IM _mag.indd 6 HAAG STREIT AG, 3098 Koeniz, Switzerland HS-Doc. no :33:37

7 ČESKY 3. A készülék felszerelése/telepítése A gyártó beleegyezése nélkül a készüléken módosításokat végrehajtani tilos. Csak oktatásban részt vett szakszemélyzet szerelheti fel vagy javíthatja a készüléket. A rendszer telepítéséért, karbantartásáért és módosításáért vegye fel a kapcsolatot a HAAG-STREIT helyi képviseletével. Az elérhetőségeket a következő internetes oldalon találja: A matrica elhelyezése az automatikus bal/jobbfelismeréshez 16. Védőfólia 18. Görgősín 17. Matrica visszamaradó része 19. Csúszólap Távolítsa el a sínborító lemezt (5) és helyezze félre a réslámpát. Tisztítsa meg az asztalfelületet. Távolítsa el a matrica hátuljáról a védőfóliát (16). Kezdje óvatosan a fekete felülettel szemben lévő sarokkal. Rögzítse a matricát a jobb oldali görgősínhez (18) és az csúszólap (19). Nyomja rá erősen a fehér-fekete felületet és távolítsa el a levegőbuborékokat. Távolítsa el óvatosan a lyukasztás mentén a (17) Pozicionáló eszköz matrica többi részét. Szerelje fel ismét a réslámpát és a sínborítót. 3.2 A CM02 / CM02BP ráhelyezése a sugárpályára 20. Fedőkupakok 21. Jelzőpontok 22. Nyíl (retesz) Szerelje le a légzésvédőt. Távolítsa el a fekete és a fehér fedőkupakot (20). Állítsa be a jelzőpontokat (21) az összeszerelendő részek felső oldalán. Csavarja rá erősen a rögzítőgyűrűt a nyíl irányában (22). 3.3 Súlykiegyenlítés 23. Súlykiegyenlítés beállítócsavarok A réslámpa keresztszánjával ki lehet egyenlíteni a tartozékok súlyát, így a joystick magasságállítója könnyen mozgatható marad (23). Kérjük, a súlykiegyenlítéskor vegye figyelembe a réslámpa használati útmutatójában olvasható adatokat IFU_IM _mag.indd :33:38

8 ČESKY 3.4 CM02 / CM02BP és az RM02 kábelezése (sematikus) Kizárólag a csomagolásban található USB 3.0 kábelt (3m, HScikksz.: ) csatlakoztassa a PC-hez. 3 méternél hosszabb kábel esetén aktív jelerősítővel (HS-cikksz.: ) használható. Csak orvosi környezetben való üzemelésre alkalmas számítógépet használjon, vagy a számítógépet egy orvosi környezetben használható szigetelőtranszformátorral üzemeltesse. A számítógéphez a kiegészítő eszközöket (pl. nyomtatót, monitort) szigetelőtranszformátoron keresztül kell csatlakoztatni. Ethernet csatlakozást csak az EN szabványnak megfelelő galvanikus elválasztással lehet létrehozni. A tápegység csatlakozódugójának elérhető helyen kell lennie, hogy bármikor le lehessen csatlakoztatni az elektromos hálózatról! 24. Elektromos hálózat 31. Helyi hálózat 25. Orvosi körny. haszn. szigetelőtranszformátor 33. Fejtartó 32. Galvanikus elválasztás (EN ) 26. Műszerasztal (IT) 34. Fejtartó kábele / LED megvilágítás 27. Orvosi körny. haszn. tápegység / RM Nyomtató 35. RM02 Release modul 29. Képernyő 36. LED-világítás 30. Személyi számítógép 37. CM02 / CM02BP Camera modul A rendszer megfelelő működésének garantálása érdekében a HA- AG-STREIT laptopok helyett inkább nagy teljesítményű asztali számítógépek használatát javasolja. 38. Fixáló csavar 39. Kétpólusú csatlakozó 180 Amennyiben működés közben a középső LED pirosan világít, a kétpólusú 39 1 csatlakozó (39) fordítva van bedugva a csatlakozóba. Válassza le a készüléket a hálózatról Vegye le a lámpa-felsőrész tetejét eltávolítva a fixáló csavart (38). Forgassa el 180 -kal a kétpólusú csatlakozót (39). Rögzítse a lámpa-felsőrész tetejét a fixáló csavarral (38). Csatlakoztassa a készüléket ismét a hálózatra. Tartsa távol a mágnesre érzékeny adattárolókat (pl. hitelkártya) az RM02 Release modulon található mágnesektől! Kizárólag a HAAG-STREIT által engedélyezett, az EN szabványnak megfelelő orvosi hálózati tápegységeket szabad használni Kábelezés lépésről lépésre Helyezze fel az RM02 Release modult a réslámpa keresztszánján át. A négy mágnes a rögzítésre szolgál. Az USB csatlakozókra (58) és (60) nem csatlakoztathatók idegen USB-készülékek. Az 1998 előtt gyártott BQ 900-as réslámpáknál a keresztszán borítólemeze csavarokkal van rögzítve. A két hátulsó csavart az RM02 modul felhelyezése előtt el kell távolítani. Dugja a kamerakábel csatlakozódugóját (49) a csatlakozóhüvelybe (58). Nyomja a kamerakábelt a kábeltartókba (48). USB 3.0 (46) számítógépkábel, tápkábel (45) és a fejtartó kábele / Vezesse a LED megvilágítást / RM02 modult (44) át a fonott tömlőn (43). Csatlakoztassa a tápkábel (45) csatlakozódugóját a csatlakozóhüvelybe (59) IFU_IM _mag.indd :33:39

9 ČESKY Csatlakoztassa az USB 3.0 számítógépkábel (46) csatlakozódugóját a csatlakozóhüvelybe (60). Húzza feszesre a fonott tömlőt, és helyezzen el mindkét végén egy-egy kábelbilincset (42). Kösse össze a fejtartó kábelt (41) a fejtartó ellendarabjával (40). Szerelje fel az asztallapot, és helyezze a réslámpát az asztalra. Csatlakoztassa az USB 3.0 számítógépkábelt (46) a számítógéphez. Csatlakoztassa a hálózati tápkábelt (15) a hálózati tápegységhez (14). Csatlakoztassa a hálózati tápegység dugaszát a hálózathoz. Dugja be a fejtartó kábelét (1) a világítófejbe. 40. Fejtartó csatlakozódugasz 52. Be/Ki kapcsológomb 41. Fejtartó csatlakozódugó / LED megvi-53lágítás / RM Rés-világítás forgatógombja Periférikus világítás forgatógombja 42. Kábelbilincs 55. A üzemmódválasztó nyomógomb 43. Fonott tömlő 56. B üzemmódválasztó nyomógomb 44. Fejtartó kábele / LED megvilágítás 57. RM02 kioldógomb / RM Kamerakábel csatlakozóhüvely 45. Tápkábel 59. Csatlakozóhüvely a hálózati tápegység csatlakozódugója számára 46. USB 3.0 számítógépkábel (3 m) 47. Kamera (nincs ábrázolva) 60. USB 3.0 micro B számítógépkábel 48. Vájat a mikroszkópkaron csatlakozóhüvely 49. Kamerakábel csatlakozódugója 61. Menetes csapszeg 50. RM02 Release modul 62. Csatlakozódugó-kiosztás 51. RM02 működésellenőrző LED 63. Kábelfedlap Üzembe helyezés 4.1 A készülék bekapcsolása Csatlakoztassa a hálózati tápegységet a hálózathoz és nyomja meg a Be/Ki kapcsológombot (52) az RM02 Release modulon. A főkapcsolón (51) a zöld működésellenőrző LED jelzi, hogy a készülék be van kapcsolva. A kamera nem rendelkezik Be/Ki kapcsológombbal, hanem a számítógép bekapcsolásakor automatikusan bekapcsol. Állítsa be a réslámpa forgatógombját (54) 1 és 10 közötti pozícióba. 5. Kezelés A réslámpa szemlencséit a vizsgáló refrakciójához kell illeszteni. Lásd a BQ 900 vagy BP 900 réslámpa használati útmutatóját IFU_IM _mag.indd :33:40

10 ČESKY /30 sugárosztó A sugárosztó kapcsolója (forgatógombja) a kameraszimbólumon áll A fény 70%-a a kamera fele és 30%-a a vizsgáló fele jut. A sugárosztó kapcsolója (forgatógombja) felfele mutat A fény 100%-a a vizsgáló fele jut (mindkét sugárpályára). 5.2 Képrészlet A fényképek és a videók csak dokumentációs célra használhatóak. Diagnosztizálni csak a szemlencsén át kapott kép alapján lehet. A tárgy képrészlethez lásd a táblázatot. Kör: A mikroszkóp szemlencséjén vizsgált képrészlet. Téglalap: a szenzor felülete. 6.3 x 10 x 16 x 25 x 40 x * nem a BP 900 réslámpának Megfigyelt terület a szemlencsén (mm) 12.5 x 7.2 x 5.4 ø 33* ø 20 ø 12.7 ø 8 ø 5.1* Megfigyelt terület a kamerában szenzormérettel (mm) 25.3 x 33.8* 16.0 x x x x 5.4* Nyomja meg az RM02 Release modulon újból a kioldógombot a kép elmentésre kerül. 5.4 Fehéregyensúly A HAAG STREIT IM 600 képalkotó modul úgy van beállítva, hogy a HAAG STREIT BQ 900 és BP 900-as készülékkel éri el a legjobb fényképminőséget. A képminőség egyebek között függ a színértékek az adott réslámpához történő megfelelő beállításától. A képminőség javításának és a színek valósághűbb visszaadásának érdekében ajánlatos a fehéregyensúlyt beállítani A réslámpa előkészítése 1. Kapcsolja be a réslámpát. 2. A szűrő pozíciója nyitva (nincs szűrés) 3. Állítsa a nagyítást 16-szorosra. 4. Nyissa ki teljesen a résblendét. 5. Iktassa be a szórótárcsát. 6. Helyezze a HAAG STREIT szürkelapot a réslámpa elé és fokuszáljon rá. 7. Állítsa úgy be a rés-világítást, hogy a szürkelap struktúrája jól felismerhető legyen Fehéregyensúly beállítása 8. Indítsa el az EyeSuite Imaging alkalmazást. 9. Aktiválja az intenzitás automatikus üzemmódot. 10. Nyissa meg a Fehéregyensúly alkalmazást. 11. Indítsa el a Fehéregyensúly beállítását a Kalibrálás funkció aktkiválásával. Ahhoz, hogy a fehéregyensúly során optimális eredményt érhessen el, a képet egyenletesen kell megvilágítani. 5.3 History Trigger Nyomja meg az RM02 Release modulon a kioldógombot (57). Válassza ki a kívánt képet az (55) vagy (56) választógombokkal. Szürke lap fehéregyensúly-beállítása HS-cikksz.: IFU_IM _mag.indd :33:43

11 ČESKY A kép nem elég éles vagy túlexponált A struktúra felismerhető 5.5 Szoftver / Súgó menü / Hibaüzenetek Útmutatót és segítséget a vizsgálat elvégzéséhez, ill. a hibaüzenetekkel kapcsolatos tájékoztatást a szoftver súgójában talál. A súgó az F1 billentyű megnyomásával vagy a menüben a [?] [Help] választásával érhető el. A szoftvert csak oktatásban részt vett személyek telepíthetik a külön telepítési útmutatónak megfelelően LED kijelző hálózati tápegység Normál üzemmód 5.8 LED kijelző RM02 Release modul Normál üzemmód LED-világítás kikapcsolva Kapcsolatfelépítés 5.9 CM02 / CM02BP Camera modul LED kijelző Normál üzemmód Kapcsolatfelépítés Zöld Zöld Zöld villogó Narancssárga Zöld Narancssárga 5.6. LED kijelző világítófej a) b) c) a) b) c) Periférikus vagy háttérvilágítás Polaritás felcserélése Rés-világítás Üzemi állapot Készenléti üzemmód Normál üzemmód Rés- és periférikus világítás bekapcsolva Csak a rés-világítás bekapcsolva Csak periférikus világítás bekapcsolva Zöld röviden villog A periférikus világítás csökkentett teljesítményű üzemmódja Zöld villog Zöld villog Megnőtt LED hőmérséklet, ezáltal beállt a periférikus világítás csökkentett X üzemmódja Zöld Zöld röviden villog Zöld X X X X Zöld röviden villog Zöld Zöld Zöld röviden villog IFU_IM _mag.indd :33:44

12 ČESKY 5.10 Hibaüzenetek (világítófej) a) b) c) HIBA Hibaüzenetek Intézkedések a) b) c) E1 A táp polarizálása felcserélve Forduljon a HAAG STREIT helyi képviseletéhez. X E2 Világítás-szabályzó nem található Csatlakoztassa a világítás-szabályzót, vagy adott esetben cserélje ki. Csökkentve lesz a fényforrások teljesítménye A megengedett hőmérséklet elérésekor ismét biztosított a normál üzemmód. E3 Magas a hőmérséklet Nincs kapcsolat a E4 Forduljon a HAAG STREIT helyi képviseletéhez. hálózati tápegység és a világítás között E6 Általános hiba Küldje be a PS-LED tápegységet a megfelelő szerviz kirendeltséghez. Periférikus vagy háttérvilágítás Piros Piros villog Piros villog 2x Piros villog 4x Polaritás felcserélése Piros X X X X Rés-világítás X Piros Piros villog Piros villog 2x Piros villog 4x 5.11 RM02 Release modul hibaüzenetek HIBA Hibaüzenetek Intézkedések E14 Nincs kommunikáció az LI01 plus / LI02 plus LED megvilágítással. Forduljon a HAAG STREIT helyi képviseletéhez. E16 Általános hiba Küldje be a készüléket a megfelelő szerviz kirendeltséghez. Működésellenőrző LED (75) Piros villog 2x Piros villog 4x 5.12 CM02 / CM02BP Camera modul hibaüzenetek HIBA Hibaüzenetek Intézkedések E18 Nincs kommunikáció az LI01 plus / LI02 plus LED megvilágítással. Forduljon a HAAG STREIT helyi képviseletéhez. Működésellenőrző LED (26) Piros IFU_IM _mag.indd :33:45

13 ČESKY 6. Üzemen kívül helyezés A LED megvilágítás kikapcsolásához a vizsgálatot követően nyomja meg röviden az RM02 Release modulon a Be/Ki kapcsológombot (52). Ezzel nem kapcsolja ki a kamerát. Ezt a villogó zöld fény jelzi. Ha kb. 2 másodpercig nyomva tartja a gombot, a Release modul teljesen kikapcsol és a működésellenőrző LED (51) kialszik. A kamera nem rendelkezik külön Be/Ki kapcsológombbal. A számítógép indításakor automatikusan bekapcsol. A Be/Ki kapcsológomb megnyomásával az RM02 Release modulon a készüléket nem kapcsolja le a hálózatról. A csatlakozódugó kihúzásával kapcsolja le a hálózatról, amennyiben hosszabb ideig nem használja a készüléket. 7. Műszaki adatok 7.1 Hálózati tápegység Típus ICCNEXERGY, ELPAC POWER SYSTEMS, Modell: MWA030018B-10A HS-cikksz.: Hálózati feszültség V Áramfelvétel 0,8 A Üzemi frekvencia Hz 7.2 Méretek CM02 / CM02BP Camera modul Súly: 2,6 kg (csomagolással) Méret H x Szé x M 190 x 127 x 76 mm Csomagolás H x Szé x M 380 x 270 x 130 mm 7.3 A számítógéppel szemben támasztott minimális követelmények Processzor típusa Intel i5, 5. Gen vagy újabb, 4 magos. Megjegyzés: 6. Gen nem javasolt. 2 Hyper Threading mag nem ajánlott. RAM 8 GB RAM, ha a számítógépet kizárólag a képalkotó modul üzemeltetéséhez használják. 16 GB RAM, ha az EyeSuite mellett olyan harmadik alkalmazások futnak, mint pl. a páciens-nyilvántartó szoftverek. Használjon 2 RAM modult. Merevlemez legalább 500 GB (NTFS). Grafika Videokártya minimum 2 GB memóriával (Nvidia vagy AMD lapkakészlet ajánlott) OpenGL 2.0 Monitor Minimum 19", 1920 x 1080 képpontos felbontás. Operációs rendszer Windows 7, Windows 8.1, Windows 10. Csak 64 bites rendszer. PCI csatlakozóhely PCI-Express 3.0 PCI-Express kártya Renesas / NEC lapkakészlet. 7.4 Kamera Kamerasugár Sugárpályája a jobb oldalon (az orvostól nézve) Interfész: USB 3.0 Képismétlési frekvencia: 20 fps (frames per second) Teljesítményfelvétel: 5 V / 300 ma 8. Szervizelés A gyártó beleegyezése nélkül a készüléken módosításokat végrehajtani tilos. Csak oktatásban részt vett szakszemélyzet szerelheti fel vagy javíthatja a készüléket. A rendszer telepítéséért, karbantartásáért és módosításáért vegye fel a kapcsolatot a HAAG-STREIT helyi képviseletével. Az elérhetőségeket a következő internetes oldalon találja: Csak eredeti HAAG-STREIT pótalkatrészeket szabad használni. 8.1 Karbantartás Élettartamának növelése érdekében a készüléket hetente meg kell tisztítani a leírásnak megfelelően, és amennyiben hosszabb ideig nem használják, be kell takarni a porvédő takaróval. Javasoljuk, hogy a készüléket évente vesse alá ellenőrzésnek egy arra jogosult szervizszakember által IFU_IM _mag.indd :33:45

14 ČESKY 8.2 Tisztítás és fertőtlenítés A Haag-Streit réslámpák és tartozékaik, ha szükséges, körültekintően letörölhetők 70%-os etanollal használatra készen benedvesített egyszer használatos kendővel. A felületet kímélő (aldehid tartalmú vagy aldehidmentes) fertőtlenítőszerek, mint pl. a Kohrsolin FF használata szintén megengedett. A bemutatott felújítási módok nem vonatkoznak a tonométer mérőprizmákra! A tonométer mérőprizmákat külön leírás szerint kell felújítani. Ne használjon sprayeket. Tartsa be a gyártó biztonsági előírásait. Ne használjon nedvességgel átitatott kendőket. Az előre nedvesített kendőket használat előtt csavarja ki. Vigyázzon, hogy ne jusson nedvesség a készülékbe. Vegye figyelembe a behatási időt. A fertőtlenítést követően tisztítsa meg az optikai felületeket egy nagyon puha kendővel. IP-kód: IPX0 (a készülék nem védett a behatoló vízzel szemben) A. Függelék A.1 Tartozékok A rendelési szám (HS-szám) dőlt betűkkel jelenik meg Komponensek HS-cikksz.: RM02 Release modul Szürkelap-készlet fehéregyensúly-beállításhoz USB 3.0 számítógépkábel (3 m) ICCNEXERGY hálózati tápegység CM02 Camera modul CM02BP Camera modul B. Törvényi szabályozások Az IM 600 képalkotó modult az EN és az EN szabványoknak megfelelően fejlesztették és gyártották. Különböző orvosi és/vagy nem orvosi elektromos készülékek kombinálásakor be kell tartani az EN szabvány előírásait. A CE-jelölés igazolja, hogy az IM 600 képalkotó modul megfelel a 93/42/EGK irányelv előírásainak. A jelen eszköz megfelelőségi nyilatkozatának másolatát, amennyiben igényt tart rá, a HAAG-STREIT bármikor elküldi Önnek. Be kell tartani a hivatalos balesetmegelőzési előírásokat. Az IM 600 képalkotó modult csak olyan környezetben szabad használni, ahol betartják az EN szabványban előírt értékeket. C. Besorolás EN szabvány Üzemmód 93/42/EGK CE-irányelv FDA I. berendezés biztonsági osztályba tartozó réslámpa-tartozék Folyamatos üzemmód I. osztály Réslámpák tartozéka D. Hulladékkezelés Az elektromos és elektronikai berendezéseket a háztartási szeméttől elkülönítve kell ártalmatlanítani! Ez a készülék után került kereskedelmi forgalomba. A megfelelő ártalmatlanítás érdekében forduljon a HAAG-STREIT kereskedelmi képviselőjéhez. Ezzel biztosítva lesz, hogy nem kerülnek káros anyagok a környezetbe, és hogy az értékes alapanyagok újrafelhasználásra kerülnek. E. Figyelembe vett szabványok EN EN IFU_IM _mag.indd :33:45

15 ČESKY F. Elektromágneses kompatibilitással (EMK) kapcsolatos tudnivalók és gyártói nyilatkozat F.1 Általános szempontok Az IM 600 Imaging Module rendszer megfelel az EN :2007 (IEC 4. Edition) + EN :2015 (IEC 4. Edition) elektromágneses kompatibilitásra vonatkozó szabvány követelményeinek. A készüléket úgy tervezték, hogy csak olyan szintű elektromágneses interferenciát hozzon létre és bocsásson ki, amely nem befolyásolja más berendezések rendeltetésszerű működését. A készülék saját maga is rendelkezik zavarvédettséggel a külső elektromágneses zavarforrásokkal szemben. Kerülje el a nagyobb feszültségű elektrosztatikus kisülések (ESD) okozta károsodást. A 6 kv feletti feszültségű elektrosztatikus kisüléseknek a réslámpa egyes részein, mint pl. a joystickon vagy egyéb fém alkatrészeken a műszer talapzatán negatívan hatása lehet a teljes rendszer működésére nézve. Megszakadhat a képalkotó modul és a számítógép közötti kommunikáció; ezt követően újra kell indítani az EyeSuite szoftvert. Az elektromos orvosi készülékek speciális óvintézkedések hatálya alá tartoznak az elektromágneses összeférhetőség (EMC) tekintetében, és ezeket a mellékelt kísérőlapban foglalt EMC előírásoknak megfelelően kell telepíteni. A megadottaktól eltérő vezetékek vagy tartozékok használata a készülék magasabb zavarkibocsátásához vagy csökkentett zavarvédettségéhez vezethet. Idegen készülék csatlakoztatásakor be kell tartani az EN szabvány előírásait. F.2 Zavarkibocsátások (1-es szabványtáblázat) Az információk az EN :2007 (IEC 3.kiadás) és az EN :2015 (IEC 4. kiadás) szabványokban megfogalmazott követelményeken alapulnak. Útmutatás és gyártói nyilatkozat Elektromágneses kibocsátások A jelen készüléket az alábbiakban meghatározott környezetben való használatra tervezték. A készülék megvásárlójának vagy felhasználójának biztosítani kell, hogy a használat ilyen környezetben történjen. Kibocsátási vizsgálatok Megfelelőség Elektromágneses környezet / útmutatás Rádiófrekvenciás kibocsátások a CISPR11 szerint 1 csoport A jelen készülék rádiófrekvenciás energiát csak a belső működéséhez használ. Így a rádiófrekvenciás kibocsátása nagyon alacsony, és nem valószínű, hogy más közeli elektromos berendezésben interferenciát okozna. Rádiófrekvenciás kibocsátások a CISPR11 szerint B osztály A jelen készülék alkalmas valamennyi létesítményben való használatra, beleértve a háztartási Harmonikus kibocsátások az EN szerint Feszültségingadozások / fl ikker az EN szerint A osztály Megfelel villamosenergia-hálózatot és azokat a hálózatokat, amelyek közvetlenül az épületek és háztartások ellátására szolgáló alacsonyfeszültségű rendszerre kapcsolódnak IFU_IM _mag.indd :33:46

16 ČESKY F.3 Zavarvédettség (2-es szabványtáblázat) Az információk az EN :2007 (IEC 3.kiadás) szabványban megfogalmazott követelményeken alapulnak. Útmutatás és gyártói nyilatkozat Elektromágneses zavarvédettség A jelen készüléket az alábbiakban meghatározott környezetben való használatra tervezték. A készülék megvásárlójának vagy felhasználójának biztosítani kell, hogy a használat ilyen környezetben történjen. Védettség vizsgálat EN vizsgálati szint (Berendezés) megfelelőségi szint Elektrosztatikus kisülés (ESD) az EN szerint elektromos gyors tranziens állapot / kitörés az EN szerint Túlfeszültségek (surges) az EN szerint Feszültségesések, rövididejű kimaradások és ingadozások a váltakozó áramú vezetékeken az EN szerint Hálózati frekvenciás (50/60 Hz) mágneses mező az EN szerint ±6 kv érintéses kisülés ±8 kv kisülés levegőn át ±6 kv érintéses kisülés ±8 kv kisülés levegőn át Elektromágneses környezet / útmutatás A padló legyen fa, beton vagy kerámia járólap. Ha a padlókat szintetikus anyag borítja, akkor a levegő relatív páratartalma legyen legalább 30%. ±2 kv tápegység vezetékekhez ±2 kv tápegység vezetékekhez A hálózati feszültség minősége feleljen meg a tipikus kereskedelmi vagy kórházi környezetnek. ±1 kv differenciális üzemmód ±1 kv differenciális üzemmód A hálózati feszültség minősége feleljen meg a tipikus kereskedelmi vagy kórházi környezetnek. < 5% U T (> 95%-os U T esés) ½ periódusra < 40% U T (> 60%-os U T esés) 5 periódusra < 70% U T (> 30%-os U T esés) 25 periódusra < 5% U T (> 95%-os U T esés) 5 másodpercre 3 A/m 100 A/m < 5% U T (> 95%-os U T esés) ½ periódusra < 40% U T (> 60%-os U T esés) 5 periódusra < 70% U T (> 30%-os U T esés) 25 periódusra < 5% U T (> 95%-os U T esés) 5 másodpercre : U T = a váltakozó áramú hálózati feszültség a vizsgálati szint alkalmazása előtt. A hálózati feszültség minősége meg kell, hogy feleljen a tipikus kereskedelmi vagy kórházi környezetnek. Ha a készülék felhasználója folyamatos működést kíván fenntartani a hálózati feszültség kimaradása alatt is, akkor ajánlatos a készüléket szünetmentes tápegységről vagy akkumulátorról működtetni. A hálózati frekvenciás mágneses terek jellemző szintjei meg kell, hogy feleljenek a tipikus kereskedelmi vagy kórházi környezet jellemző szintjeinek IFU_IM _mag.indd :33:46

17 ČESKY F.4 Zavarvédettség nem életfenntartó készülékek esetén (4-es szabványtáblázat) Az információk az EN :2007 (IEC 3.kiadás) szabványban megfogalmazott követelményeken alapulnak. Útmutatás és gyártói nyilatkozat Elektromágneses zavarvédettség A jelen készüléket az alábbiakban meghatározott környezetben való használatra tervezték. A készülék megvásárlójának vagy felhasználójának biztosítani kell, hogy a használat ilyen környezetben történjen. Elektromágneses környezet útmutatás A hordozható és mobil rádiófrekvenciás kommunikációs eszközöket nem szabad közelebb helyezve használni a készülékhez (beleértve annak kábeleit is), mint az adó frekvenciájára alkalmazható egyenletből kiszámított, ajánlott elválasztó távolság. Védettség vizsgálat EN vizsgálati szint (Berendezés) megfelelőségi szint Rádiófrekvencia (RF) a vezetékekben az EN szerint Sugárzott rádiófrekvencia az EN szerint 3 Veff 150 khz 80 MHz 3 V/m 80 MHz 2.7 GHz 5Veff 3 V/m 80 MHz 2.7 GHz Ajánlott távolság (c) : D = 0.7 D = 1.2 D = MHz 800 MHz 800 MHz 2.7 GHz Ahol P az adó maximum kimenő teljesítménye wattban (W), az adó gyártója szerint megadott értékkel és D az ajánlott szétválasztási távolság méterben (m). A fi x telepítésű rádiófrekvenciás adóktól származó térerősség, egy elektromágneses helyszíni vizsgálat (a) alapján, az összes frekvencia esetében kisebb, mint a megfelelőségi szintek értékei (b). Interferencia keletkezhet az alábbi jelképpel jelzett berendezés szomszédságában. 1. : 80 MHz-nél és 800 MHz-nél a nagyobb elválasztó távolság érvényes. 2. : Ezek az irányelvek nem alkalmazhatók minden körülmények között. Az elektromágneses terjedést befolyásolja az épületek, tárgyak és emberek által okozott elnyelés és visszaverődés. a. Az olyan fi x telepítésű adóktól, mint pl. a mobil/vezeték nélküli telefonok bázis állomásaitól és szárazföldi mobil rádióktól, amatőr rádióktól, AM és FM rádió műsorszóróktól és TV adóktól származó térerősségeket nem lehet elméletileg pontosan előre meghatározni. A fi x telepítésű rádiófrekvenciás (RF) adók elektromágneses környezetének felmérésére ajánlott elektromágneses helyszíni szemlét tartani. Ha azon a helyszínen, ahol a készüléket használják a mért térerősség meghaladja a fentiek szerint alkalmazható rádiófrekvenciás (RF) megfelelőségi szintet, akkor a készüléket a normál működés szempontjából az összes helyszínen ellenőrizni kell, ahol felhasználásra kerül. Ha ennek során rendellenes működés tapasztalható, akkor további intézkedések is szükségessé válhatnak, mint pl. a készülék elforgatása vagy áthelyezése. b. c. A 150 khz MHz feletti frekvenciatartományban a térerősség 5 Veff-nél kisebb kell, hogy legyen. Az ISM sávokon kívül eső esetleges rövidebb távolságok nem javítják a felhasználást ebben a táblázatban IFU_IM _mag.indd :33:46

18 ČESKY F.5 Elválasztó távolságok nem életfenntartó készülékek esetén (6-os szabványtáblázat) Az információk az EN :2007 (IEC 3.kiadás) szabványban megfogalmazott követelményeken alapulnak. Ajánlott elválasztási távolságok hordozható és mobil rádiófrekvenciás (RF) kommunikációs eszközök és a jelen készülék között A jelen készüléket olyan elektromágneses környezetben való használatra tervezték, amelyben a kisugárzott RF zavarok ellenőrizve vannak. A jelen készülék megvásárlója vagy felhasználója megelőzheti az elektromágneses zavarokat azáltal, hogy betartja a hordozható és mobil rádiófrekvenciás kommunikációs eszközök (adók) és a készülék közötti, alább ajánlott legkisebb távolságot, a hírközlő berendezés maximum kimenő teljesítményének megfelelően. Az adó névleges teljesítménye (W) Elválasztó távolság az adó frekvenciájának megfelelően (m) 150 khz 80 MHz D = MHz 800 MHz D = MHz 2.5 GHz D = 2.3 A fent fel nem sorolt névleges maximum kimenő teljesítményű adókhoz a javasolt szétválasztási távolságot D méterben (m) az adó frekvenciájára alkalmazható egyenlet használatával lehet felbecsülni, ahol P az adó maximum kimenő teljesítménye wattban (W), az adó gyártója szerint megadott értékkel. 1. : 80 MHz-nél és 800 MHz-nél a nagyobb elválasztó távolság érvényes. 2. : A 80 MHz 2.5 GHz frekvenciatartományra ajánlott elválasztási távolság kiszámításánál kiegészítésként egy 10 / 3 szorzót kell alkalmazni, hogy lecsökkenjen annak a valószínűsége, hogy a kezelőhelyiségbe véletlenül bevitt mobil/hordozható kommunikációs készülék zavart okoz. 3. : Ezek az irányelvek nem alkalmazhatók minden körülmények között. Az elektromágneses terjedést befolyásolja az épületek, tárgyak és emberek által okozott elnyelés és visszaverődés IFU_IM _mag.indd :33:47

19 ČESKY IFU_IM _mag.indd :33:47

20 ČESKY További kérdésekkel kérjük, forduljon a HAAG-STREIT márkaképviselőjéhez: HAAG-STREIT AG Gartenstadtstrasse Koeniz, Switzerland Phone Fax info@haag-streit.com Internet IFU_IM _mag.indd :33:47
