SZELEPEK. Szerelhető gömbcsapok szénacélból PN 40 DN PN 16 DN PN 40 DN 15-80, teljes átömlésű 7.22

Átírás

1 SZELEPEK Katalógus szám Öntöttvas szelepek Átmeneti elzárószelep öntöttvasból, karimás PN Átmeneti fojtószelep öntöttvasból, karimás PN Átmeneti visszacsapó szelep öntöttvasból, karimás PN Szennyfogó szűrő öntöttvasból, karimás PN Torlócsappantyú öntöttvasból PN Acél szelepek Átmeneti elzárószelep acélból, karimás PN Átmeneti fojtószelep acélból, karimás PN Átmeneti visszacsapó szelep acélból, karimás PN Szennyfogó szűrő acélból, karimás PN Torlócsappantyú acélból PN Visszacsapó szelepek Returnvent visszacsapó szelep sárgarézből PN Returnvent visszacsapó szelep saválló acélból PN Returnvent visszacsapó szelep öntöttvasból PN Golyós visszacsapó szelep 2.40 Csappantyú 2.50 Pillangószelepek DISC pillangószelep, PN Gumibélésű pillangószelep, PN Gumibélésű pillangószelep gázra, PN Gumibélésű pillangószelep, PN 10/ Gumibélésű pillangószelep, NBR, PN 10/ Gumibélésű pillangószelep, LUG típus, NBR, PN Tolózárak Laposházú éktolózár öntöttvasból PN Oválisházú éktolózár öntöttvasból PN Gumiékzárású tolózárszelep 6.16 Gumiékzárású tolózárszelep, beépítési készlettel 6.17 Gumiékzárású tolózárszelep, hosszú beépítésű kivitel 6.18 Gumiékzárású tolózár 6.19 Oválisházú éktolózár acélból belülfekvő orsóval PN Oválisházú éktolózár acélból kívülfekvő orsóval PN Késtolózár 6.30 GÖMBCSAPOK Uniball gömbcsapok Gömbcsapok általános jellemzői 7.00 PN 40 DN vizes, gázos 7.10 PN DN vizes, gázos 7.11 PN 40 DN tömszelencés 7.12 PN DN tömszelencés 7.13 Háromjáratú, L és T járattal 7.14 Fűtőköpenyes 7.15 Megfúró 7.16 Szigetelhető 7.17 Szerelhető gömbcsapok szénacélból PN 40 DN PN 16 DN PN 40 DN 15-80, teljes átömlésű 7.22 KPC gömbcsapok PN 16 DN

2 Szerelhető gömbcsapok saválló acélból karimás PN 40 DN menetes PN 40 DN KARIMÁK Hegesztő toldatos karimák MSZ 2921 DIN 2631 hegeszthető toldatos acélkarima PN MSZ 2922 DIN 2632 hegeszthető toldatos acélkarima PN MSZ 2923 DIN 2633 hegeszthető toldatos acélkarima PN MSZ 2924 DIN 2634 hegeszthető toldatos acélkarima PN MSZ 2925 DIN 2635 hegeszthető toldatos acélkarima PN MSZ 2926 DIN 2636 hegeszthető toldatos acélkarima PN MSZ 2927 DIN 2637 hegeszthető toldatos acélkarima PN MSZ 2928 DIN 2638 hegeszthető toldatos acélkarima PN Menetes karimák MSZ 2906 menetes karima PN MSZ 2907 DIN 2566 menetes karima PN MSZ 2908 menetes karima PN Lapos karimák MSZ 2912 csővégre hegeszthető lapos acélkarima PN MSZ 2969 csővégre hegeszthető lapos acélkarima PN DIN 2573 csővégre hegeszthető lapos acélkarima PN DIN 2576 csővégre hegeszthető lapos acélkarima PN Lazakarimák MSZ 2952 acél lazakarima csővégre hegeszthető kötőgyűrűvel PN MSZ 2953 acél lazakarima csővégre hegeszthető kötőgyűrűvel PN MSZ 2954 acél lazakarima csővégre hegeszthető kötőgyűrűvel PN MSZ 2955 acél lazakarima csővégre hegeszthető kötőgyűrűvel PN MSZ 2956 acél lazakarima csővégre hegeszthető kötőgyűrűvel PN DIN 2641 acél lazakarima PN DIN 2642 acél lazakarima PN DIN 2655 acél lazakarima PN DIN 2656 acél lazakarima PN DIN 2642 peremezett csővég (bördel) PN Vakkarimák MSZ 4581 DIN 2527 acél vakkarima PN MSZ 4582 DIN 2527 acél vakkarima PN MSZ 4583 DIN 2527 acél vakkarima PN MSZ 4584 DIN 2527 acél vakkarima PN MSZ 4585 DIN 2527 acél vakkarima PN MSZ 4592 DIN 2527 acél vakkarima PN MSZ 4593 DIN 2527 acél vakkarima PN Kompenzátorok Karimás gumikompenzátor Menetes gumikompenzátor Karimás gumikompenzátor olajra Axiális fémkompenzátor Egyéb szerelvények 2501 típusú rugóterhelésű biztonsági szelep típusú rugóterhelésű biztonsági szelep Szerelési közdarab Melegen húzott acélcsőív Mélydomború edényfenék WATTS DRVD víznyomáscsökkentő szelep Szerelési segédlet Karimakötések 13.00

3 ÁTMENETI ELZÁRÓSZELEP ÖNTÖTTVASBÓL, KARIMÁS 1.10 DN PN 16 Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok táblázat szerinti tartományban. Üzemi hőmérséklet: -10 C 225 C Csatlakozó méret: DIN 2501 Építési hosszúság: DIN 3202 F1 Szivárgási fokozat: DIN 3230/3 Nyomás hőfok táblázat Hőmérséklet ( C) Max. üzemi nyomás (bar) Főbb alkatrészek anyagai megnevezés anyagminőség ház GG-25 fedél GG-25 ülék Bronz orsó 13% Cr tömítés Grafit kézikerék GG-25 DN L H zárt nyitott D Súly (kg) 3,8 5 5,8 7,

4 ÁTMENETI FOJTÓSZELEP ÖNTÖTTVASBÓL, KARIMÁS 1.11 DN PN 16 Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok táblázat szerinti tartományban Üzemi hőmérséklet: -10 C 225 C Csatlakozó méret: DIN 2501 Építési hosszúság: DIN 3202 F1 Szivárgási fokozat: DIN 3230/3 Nyomás hőfok táblázat Hőmérséklet ( C) Max. üzemi nyomás (bar) Főbb alkatrészek anyagai: megnevezés anyagminőség ház GG-25 fedél GG-25 ülék 13% Cr orsó 13% Cr tömítés Azbesztmentes kézikerék GG-25 DN L H zárt nyitott D Súly (kg) 4 5,5 6 7,

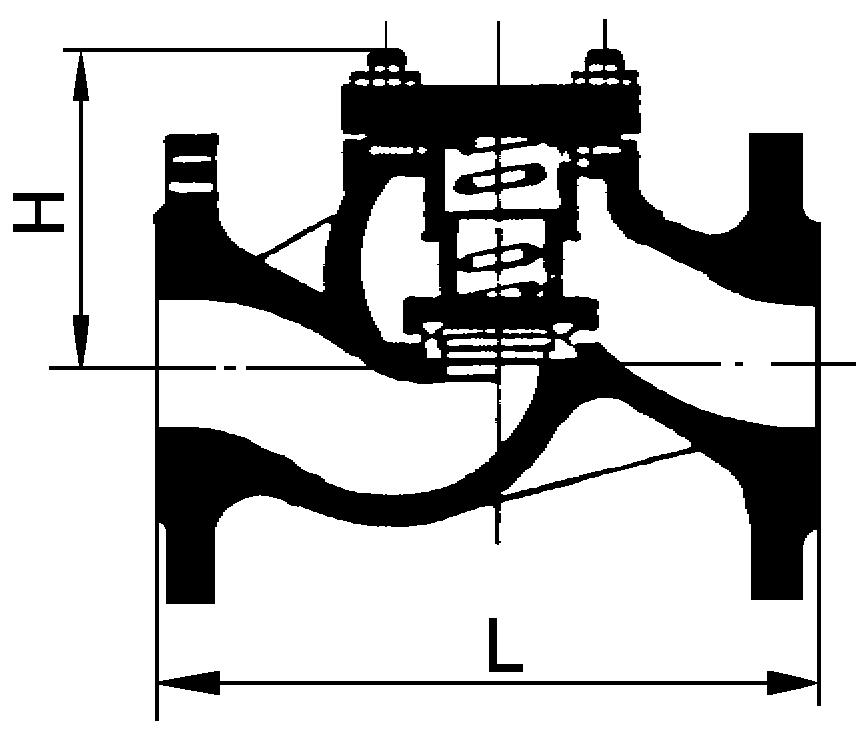

5 ÁTMENETI VISSZACSAPÓSZELEP ÖNTÖTTVASBÓL, KARIMÁS 1.13 DN PN 16 Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok táblázat szerinti tartományban Üzemi hőmérséklet: -10 C 225 C Csatlakozó méret: DIN 2501 Építési hosszúság: DIN 3202 F1 Szivárgási fokozat: DIN 3230/3 Nyomás hőfok táblázat Hőmérséklet ( C) Max. üzemi nyomás (bar) Főbb alkatrészek anyagai megnevezés Anyagminőség ház GG-25 fedél GG-25 ülék Réz tömítés azbesztmentes DN L H Súly (kg) 2,6 3,9 4,5 6,

6 FERDEÁLLÁSÚ SZENNYFOGÓ SZŰRŐ ÖNTÖTTVASBÓL, KARIMÁS DN PN Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok táblázat szerinti tartományban Üzemi hőmérséklet: -10 C 225 C Csatlakozó méret: DIN 2501 Építési hosszúság: DIN 3202 F1 Szivárgási fokozat: DIN 3230/3 Nyomás hőfok táblázat Hőmérséklet ( C) Max. üzemi nyomás (bar) Főbb alkatrészek anyagai: megnevezés anyagminőség ház GG - 25 fedél GG - 25 szűrőbetét 13% Cr tömítés azbesztmentes DN L H H S 0,5 0,8 1 1,6 Súly (kg) 2,1 2,9 3,8 5,8 7,3 9,8 14,4 22,6 29,4 38,5 52, szűrőbetét lyukmérete

7 TORLÓCSAPPANTYÚ ÖNTÖTTVASBÓL KARIMÁS 1.17 DN PN 16 Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok diagram szerinti tartományban Főbb alkatrészek anyagai: megnevezés minőség ház GG - 25 fedél GG - 25 ülék saválló tányér C 22 tengely saválló DN L H Súly (kg) ,5 105

8 ÁTMENETI ELZÁRÓSZELEP ACÉLBÓL KARIMÁS 1.20 DN PN 40 Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok diagram szerinti tartományban Főbb alkatrészek anyagai: megnevezés anyagminőség ház DN 25-ig C 22 ház DN 32-től GS-C 25 fedél DN 25-ig C 22 fedél DN 32-től GS-C 25 ülék saválló orsó saválló tömítés azbesztmentes DN L H zárt nyitott D Súly (kg) 5 5,

9 ÁTMENETI FOJTÓSZELEP ACÉLBÓL KARIMÁS 1.22 DN PN 40 Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok diagram szerinti tartományban Főbb alkatrészek anyagai: megnevezés anyagminőség ház DN 25-ig C 22 ház DN 32-től GS-C 25 fedél DN 25-ig C 22 fedél DN 32-től GS-C 25 ülék saválló orsó saválló tömítés azbesztmentes DN L H zárt nyitott D Súly (kg) 5 5,

10 ÁTMENETI VISSZACSAPÓSZELEP ACÉLBÓL KARIMÁS 1.23 DN PN 40 Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok diagram szerinti tartományban Főbb alkatrészek anyagai: megnevezés anyagminőség ház DN 25-ig C 22 ház DN 32-től GS-C 25 fedél DN 25-ig C 22 fedél DN 32-től GS-C 25 ülék saválló DN L H Súly (kg) 2,6 4,2 6 10,4 13,4 15,7 27,6 35,

11 FERDEÁLLÁSÚ SZENNYFOGÓ SZŰRŐ ACÉLBÓL, KARIMÁS 1.24 DN PN 40 Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok diagram szerinti tartományban Főbb alkatrészek anyagai megnevezés anyagminőség ház GS-C 25 fedél GS-C 25 szűrőbetét saválló DN L H H S 0,5 0,8 1 1,6 Súly (kg) 2,5 4,1 5,3 9,1 10,7 13,7 21,1 27,3 38,6 57,5 75, szűrőbetét lyukmérete

12 TORLÓCSAPPANTYÚ ACÉLBÓL, KARIMÁS 1.25 DN PN 40 Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok diagram szerinti tartományban Főbb alkatrészek anyagai: megnevezés minőség ház GS C-25 fedél GS C-25 ülék saválló tányér C 22 tengely saválló DN L H Súly (kg) 19,5 25,

13 RETURNVENT VISSZACSAPÓ SZELEP Hideg és melegvízre, vízgőzre, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok táblázat szerint. A szelep előnye a rövid beépítési hossz, és az egyszerű DN PN 6, 10, Nyomás - hőfok táblázat 16 bár - 60 C 16 bár 120 C Megrendelés esetén kérjük megadni az alábbi adatokat: - DN névleges átmérő - PN névleges nyomás - PÜ üzemi nyomás - üzemi hőmérséklet - áramló közeg - egyedi igények FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház Sárgaréz, MS 58 Fedél Saválló acél, AISI 316 Tányér Saválló acél, AISI 316 Rugó Saválló acél, AISI 316 Központosító Saválló acél, AISI 316 DN D L Kg/db , , , , ,5 0, , , , ,26 nyitónyomás mbar 25 22, , , , , , ,5 20

14 RETURNVENT VISSZACSAPÓ SZELEP SAVÁLLÓ ACÉLBÓL Hideg és melegvízre, vízgőzre, savakra lúgokra, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok táblázat szerint. A szelep előnye a rövid beépítési hossz, és az egyszerű beszerelhetőség. DN PN 6, 10, 16, Nyomás - hőfok táblázat 40 bár - 40 C 40 bár 100 C Megrendelés esetén kérjük megadni az alábbi adatokat: - DN névleges átmérő - PN névleges nyomás - PÜ üzemi nyomás - üzemi hőmérséklet - áramló közeg - egyedi igények FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház Saválló acél, AISI 316 Fedél Saválló acél, AISI 316 Tányér Saválló acél, AISI 316 Rugó Saválló acél, AISI 316 Központosító Saválló acél, AISI 316 DN D L Kg/db , , , , , , , , ,10 nyitónyomás mbar 25 22, , , , , , ,5 20

15 RETURNVENT VISSZACSAPÓ SZELEP Hideg és melegvízre, vízgőzre, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok táblázat szerint. A szelep előnye a rövid beépítési hossz és az egyszerű DN PN 10, Nyomás - hőfok táblázat 16 bár -10 C 16 bár 120 C Megrendelés esetén kérjük megadni az alábbi adatokat: - DN névleges átmérő - PN névleges nyomás - PÜ üzemi nyomás - üzemi hőmérséklet - áramló közeg - egyedi igények FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház GG25 öntöttvas, horganyozva Fedél GG25 öntöttvas, horganyozva Tányér GG30 öntöttvas, horganyozva Rugó AISI 302 saválló acél Vezető elem AISI 316 saválló acél DN D L Kg/db , , ,5 nyitónyomás mbar 31 20, , ,4 21,2 10

16 GOLYÓS VISSZACSAPÓ SZELEP 2.40 Vízre, szennyvízre, viszkózus folyadékokra, illetve a szerelvény anyagára közömbös alkalmazásokra. A szerelvény függőlegesen és vízszintesen is beépíthető. Névleges nyomás: PN 10, PN 16 Üzemi hőmérséklet: max 80 C Minimális szekunder nyomás: 0,3 0,5 bár FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház GG25, GGG40 Fedél GG25, GGG40 Gömb Alumínium, GGG40 Gömb bevonata NBR Fedéltömítés NBR DN A mm D mm B mm L mm Kv m 3 /h Súly kg , , , Menetes kivitel DN A D B L Kv m 3 /h Súly kg mm mm mm mm ,2 5/ ,2 6/ , ,9

17 CSAPPANTYÚ 2.50 Víz és szennyvíz technológiában, energetikában, illetve különböző ipari felhasználások esetén univerzálisan alkalmazható szerelvény. A szelep előnye a rövid beépítési hossz, és az egyszerű beszerelhetőség. Vízszintes és függőleges pozícióban is beépíthető. Max üzemi hőmérséklet: 120 C Max üzemi nyomás: 10 bár Karimacsatlakozás: PN 10/16 FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház Szénacél Saválló acél, AISI 316 Tányér Szénacél Saválló acél, AISI 316 Tartófül Szénacél Saválló acél, AISI 316 EPDM (NBR, Viton, fém/fém) Ülékgyűrű EPDM DN A D C B E Súly , , , , , , , , , ,0 Nyomás-esés

18 ISG-DISC PILLANGÓSZELEP, KARIMA KÖZÉ ÉPÍTHETŐ 5.10 A pillangószelepek funkciójuknál fogva zárásra és nyitásra, valamint a közbenső helyzetekben szabályozásra alkalmazhatók. Fő alkalmazási terület: vízelosztó rendszereknél, fűtő és víztisztító berendezéseknél, valamint olaj és szennyvízszállító berendezéseknél, gőz, szuszpenzió és bizonyos oldószereket szállító vezetékeknél, levegőre, gázra az ülék anyagától függően. Működtetési módok: - kézikar DN kézi működtetés csigaáttéttel DN elektromechanikus DN pneumatikus DN beépítési készlet DN DN PN 25 Fő alkatrészek anyaga: Ház: Aö 21 C MSZ C 25 MSZ EN Tányér: Aö 21 C MSZ C 25 MSZ EN , a zárófelület 19%Cr, 12%Ni, 2,5%Mo minőségből felrakóhegesztéssel kialakítva Ülékgyűrű: EPDM (E) VITON (V) Tengely: KO 11 N MSZ 4360 Tömszelence: CHETRATHERM tisztagrafit tömítőgyűrűk Fóliacsapágy: PTFE töltésű bronzszita DN D D1 L L1 H1 H2 h h1 d s T p Kv100 kg/db , , , , , , , , , , , , , , DN Ház p Üzemi hőmérséklet ( C) bar VITON (V) EPDM (E) acél 25 (-25) - (+150) (-20) - (+130) 200 acél 20 (-25) - (+150) (-20) - (+130) acél 16 (-25) - (+150) (-20) - (+130) acél 10 (-25) - (+150) (-20) - (+130) Működtető nyomatékok terheletlenül és max. terhelésnél (Nm) DN p pmax

19 GUMIBÉLÉSŰ PILLANGÓSZELEP KARIMÁK KÖZÉ ÉPÍTHETŐ 5.16 A pillangószelepek zárásra és nyitásra, valamint a közbenső helyzetekben szabályozásra alkalmazhatók. Fő alkalmazási terület: vízelosztó rendszereknél, fűtő és víztisztító berendezéseknél, valamint szennyvízszállító berendezéseknél, gőz, szuszpenzió és bizonyos oldószereket szállító vezetékeknél az ülék anyagától függően. DN PN 6-16 Működtetési módok: - kézikarral - kézi működtetés csigaáttétellel - elektromechanikus hajtóművel - pneumatikus hajtóművel - beépítési készlet Fő alkatrészek anyaga: Ház: Öv 200 MSZ 8280 Tányér: , Tengely: KO 11 N MSZ 4360 Ülék-gumibélés: fém-gumikötéssel a házba vulkanizált gumibevonat. Anyaga: EPDM, NBR, Silikon, Fluorkaucsuk, illetve a rendeléstől függően egyéb bevonat is lehet. Rövid ismertetés: A pillangószelep külön tömítés nélkül építhető a csővezetékbe, a karima munkalécen 2-2 db tömítőborda biztosítja a külső tömítést. A ház alulról tengelyirányban zárt, a tengely axiális megfogását rögzítőgyűrű biztosítja. Precíziós öntésű tányérfuratban menesztett a lelapolt tengely, így elmarad a csapszegezés és az ezzel kapcsolatos tömítési igény. A tengely lelapolás iránya a tányérlap síkjával párhuzamos, zárt állapotban a tányér önbeállásával teszi lehetővé a biztonságosabb tömítést. A tömítés, valamint a szelep élettartama megnövekszik és olcsóbb. A ház nyakrésze mellett kialakított ütközőbütyök a csatlakozó karima csavarokat érinti, így segíti a pillangószelep szerelési központosítását. Beépítési hossz: DIN 3202 Működtetés csatlakozó pereme: DIN 3337 F7 Tengelyvégződés kézikarhoz lapolt, de rendelésre DIN ill. ISO szerint is szállítjuk. DN D L A C b K E d S m h p T Súly (kg) , , , , , , , ,8

20 GUMIBÉLÉSŰ PILLANGÓSZELEP GÁZRA KARIMÁK KÖZÉ ÉPÍTHETŐ CSAPÁGYAZOTT KIVITEL A pillangószelepek zárásra és nyitásra, valamint a közbenső helyzetekben szabályozásra alkalmazhatók. Fő alkalmazási terület: a gyógyszer és vegyiparban, bizonyos oldószereket szállító vezetékeknél, olajiparban kőolaj származékokra valamint levegőre és gázra. DN PN Működtetési módok: - kézikarral - kézi működtetés csigaáttétellel - elektromechanikus hajtóművel - pneumatikus hajtóművel Fő alkatrészek anyaga: Ház: Göv500 MSZ8277 AöX 15 Cr Ni Mo 18.10F(KO 36) Tányér: AöX 15 Cr Ni Mo 18.10F(KO 36) Tengely: KO 11 N MSZ 4360 Ülék-gumibélés: fém-gumikötéssel a házba vulkanizált gumibevonat. Anyaga: NBR, Fluorkaucsuk (FKM), illetve a rendeléstől függően egyéb bevonat is lehet. Üzemi hőmérséklet: (-10) - 80 C MBF-TMB engedély: Gye/2003 Rövid ismertetés: A pillangószelep külön tömítés nélkül építhető a csővezetékbe, a karima munkalécen 2-2 db tömítőborda biztosítja a külső tömítést. A ház alulról tengelyirányban zárt, a tengely axiális megfogását rögzítőgyűrű biztosítja. Precíziós öntésű tányérfuratban menesztett a lelapolt tengely, így elmarad a csapszegezés és az ezzel kapcsolatos tömítési igény. A tengely lelapolás iránya a tányérlap síkjával párhuzamos, zárt állapotban a tányér önbeállásával teszi lehetővé a biztonságosabb tömítést. A tömítés, valamint a szelep élettartama megnövekszik és olcsóbb. A tengely három pontban csapágyazott, a működtetési nyomatékigény a hagyományos megoldásokhoz képest kisebb, a berágódás veszélye minimális. A ház nyakrésze mellett kialakított ütközőbütyök a csatlakozó karima csavarokat érinti, így segíti a pillangószelep szerelési központosítását. Beépítési hossz: DIN 3202 Működtetés csatlakozó pereme: DIN 3337 F7 Tengelyvégződés kézikarhoz lapolt, de rendelésre DIN ill. ISO szerint is szállítjuk. DN D L A C b K E d S m h p T Súly (kg) , , , , , , , ,8

21 GUMIBÉLÉSŰ PILLANGÓSZELEP KARIMÁK KÖZÉ ÉPÍTHETŐ Univerzális épületgépészeti, vízkezelési pillangószelep, hőközpontok, fűtési melegvizes rendszerekben (hűtés/klíma, víz) történő alkalmazásra. DN Beépítési méret: DIN3202 szerint Üzemi hőmérséklet: (-10) 120 C Működtetési módok: - kézikarral - Csigahajtóművel - Elekromechanikus hajtóművel - Pneumatikus hajtóművel FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Ház Tányér Ülék Tengely Kézikar Tengelytömítés Anyagminőség GG20 - öntöttvas GGG50, vegyi nikkelezve EPDM SS410 saválló acél GG20 - öntöttvas DN50-300: PTFE DN : Bronz A B C D4 D5 D7 D8 K E L1 Súly DN , ,5 kg DN , ,3 kg DN , ,9 kg DN , ,8 kg DN , ,3 kg DN , ,6 kg DN , ,8 kg DN , ,8 kg DN , ,1 kg DN , ,1 kg DN , , ,8 kg DN , , ,9 kg DN , , ,3 kg

22 GUMIBÉLÉSŰ PILLANGÓSZELEP Univerzális alkalmazású pillangószelep, vízre, szennyvízre, higított olajra, levegőre, illetve a szerelvény anyagaira közömbös folyadékokra. KARIMÁK KÖZÉ ÉPÍTHETŐ DN Beépítési méret: DIN3202 szerint Üzemi hőmérséklet: (-10) 80 C Működtetési módok: - kézikarral - Csigahajtóművel - Elekromechanikus hajtóművel - Pneumatikus hajtóművel FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Ház Tányér Ülék Tengely Kézikar Tengelytömítés Anyagminőség GG20 - öntöttvas GGG50, vegyi nikkelezve NBR SS410 saválló acél GG20 - öntöttvas DN50-300: PTFE DN : Bronz A B C D4 D5 D7 D8 K E L1 Súly DN , ,5 kg DN , ,3 kg DN , ,9 kg DN , ,8 kg DN , ,3 kg DN , ,6 kg DN , ,8 kg DN , ,8 kg DN , ,1 kg DN , ,1 kg DN , , ,8 kg DN , , ,9 kg DN , , ,3 kg

23 GUMIBÉLÉSŰ PILLANGÓSZELEP Univerzális alkalmazású pillangószelep, vízre, szennyvízre, higított olajra, levegőre, illetve a szerelvény anyagaira közömbös folyadékokra. LUG TÍPUS DN Beépítési méret: DIN3202 szerint Üzemi hőmérséklet: (-10) 80 C Működtetési módok: - kézikarral - Csigahajtóművel - Elekromechanikus hajtóművel - Pneumatikus hajtóművel FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház GG20 - öntöttvas Tányér GGG50, vegyi nikkelezve Ülék NBR Tengely SS410 saválló acél Kézikar GG20 - öntöttvas Tengelytömítés DN50-300: PTFE A B C D4 D5 D2 N D8 K E L1 Súly DN , ,7 kg DN , ,1 kg DN , ,7 kg DN , ,0 kg DN , ,9 kg DN , ,2 kg DN , ,2 kg DN , ,8 kg DN , ,5 kg

24 LAPOSHÁZÚ ÉKTOLÓZÁR ÖNTÖTTVASBÓL 6.10 DN PN 6, 10 Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok diagramok szerinti tartományban. Főbb alkatrészek anyagai megnevezés anyagminőség ház GG-25 fedél GG-25 orsó 13%Cr záró gyűrű - Sárgaréz - Saválló acél DN L H D Súly (kg) PN ,5

25 OVÁLISHÁZÚ ÉKTOLÓZÁR ÖNTÖTTVASBÓL 6.13 DN PN 10 Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok diagram szerinti tartományban Főbb alkatrészek anyagai megnevezés anyagminőség ház GG-25 fedél GG-25 orsó 13% Cr záró gyűrű sárgaréz DN L H D Súly (kg)

26 GUMIÉKZÁRÁSÚ TOLÓZÁRSZELEP 6.16 DN PN 10, PN 16 Hideg és melegvízre, valamint az alkatrészek anyagára közömbös folyadékokra. Műszaki jellemzők: Fő jellemzője, a hagyományos gumizárású tolózár szelepszerű zárással. A ház egy darabból van, külső tér felé csak az orsót kell tömíteni. A ferde zárófelület és az orsóval párhuzamos megvezetés ékhatása biztosítja a tökéletes zárást mindkét irányban. A zárótest megvezetését a házban kialakított horonyban mozgó, a zárótesthez erősített vezetőléc biztosítja. Az orsótömítést védi külső szennyeződés ellen a felső tömítő gyűrű. A zárótesten kialakított tömítőgyűrű nyitott zárótest állásnál visszatömít és ezzel az orsótömítést tehermentesíti. Építési hossz: DIN 3202 F4 Karima csatlakozás: PN 10, PN 16 DIN 2501 szerint Működtetési módok: - kézikerékkel - beépítési készlettel (földbe építve) - elektromechanikus hajtóművel Főbb alkatrészek anyagai: Ház: GG 25, GGG 50 élelmiszeripari Epoplaszt bevonattal Zárótest: GG 20, GGG 50 gumi bevonattal Orsó: rozsdamentes acél Orsóanya és orsómegfogás: bronz Orsótömítés: NBR Vezetőléc: GGG 50 galvanikus alap- epoplaszt fedő bevonattal, saválló acél Zárótest gumibevonata: EPDM, NITRIL, NEOPRÉN, VITON Üzemi hőmérséklet a gumi és tömítések anyagától függően: C DN L H D b D1 Dk x n x l Dk x n x l kg kg PN 10 PN 16 GG20 GGG x4x18 125x4x x4x18 145x4x , x8x18 160x8x x8x18 180x8x x8x18 210x8x x8x23 240x8x x8x23 295x12x x12x23 355x12x x12x23 410x12x

27 GUMIÉKZÁRÁSÚ TOLÓZÁRSZELEP ÖNTÖTTVASBÓL, BEÉPÍTÉSI KÉSZLETTEL 6.17 DN PN 10, PN 16 Hideg és melegvízre, valamint az alkatrészek anyagára közömbös folyadékokra és gázokra Műszaki jellemzők: Fő jellemzője, a hagyományos gumizárású tolózár szelepszerű zárással. A ház egy darabból van, külső tér felé csak az orsót kell tömíteni. A ferde zárófelület és az orsóval párhuzamos megvezetés ékhatása biztosítja a tökéletes zárást mindkét irányban. A zárótest megvezetését a házban kialakított horonyban mozgó, a zárótesthez erősített vezetőléc biztosítja. Az orsótömítést védi külső szennyeződés ellen a felső tömítő gyűrű. A zárótesten kialakított tömítőgyűrű nyitott zárótest állásnál visszatömít és ezzel az orsótömítést tehermentesíti. Építési hossz: DIN 3202 F4 Karima csatlakozás: PN 10, PN 16 DIN 2501 szerint Működtetési módok: - kézikerékkel - beépítési készlettel (földbe építve) - elektromechanikus hajtóművel Főbb alkatrészek anyagai: Ház: GG 20, GGG 50 élelmiszeripari Epoplaszt bevonattal Zárótest: GG20, GGG50 gumi bevonattal Orsó: rozsdamentes acél Orsóanya és orsómegfogás: bronz Orsótömítés: Vezetőléc: Zárótest gumibevonata: Üzemi hőmérséklet a gumi és tömítések anyagától függően: C NBR GG20, GGG50 galvanikus alap- és Epoplaszt fedő bevonattal, saválló acél EPDM, NITRIL, NEOPRÉN, VITON DN L H D b D1 Dk x n x l PN 10 Dk x n x l PN x4x18 125x4x x4x18 145x4x x8x18 160x8x x8x18 180x8x x8x18 210x8x x8x23 240x8x x8x23 295x12x x12x23 355x12x x12x23 410x12x26

28 GUMIÉKZÁRÁSÚ TOLÓZÁRSZELEP HOSSZÚ BEÉPÍTÉSŰ KIVITEL 6.18 DN PN 16 Hideg és melegvízre, valamint az alkatrészek anyagára közömbös folyadékokra. Műszaki jellemzők: Fő jellemzője, a hagyományos gumizárású tolózár szelepszerű zárással. A ház egy darabból van, külső tér felé csak az orsót kell tömíteni. A ferde zárófelület és az orsóval párhuzamos megvezetés ékhatása biztosítja a tökéletes zárást mindkét irányban. A zárótest megvezetését a házban kialakított horonyban mozgó, a zárótesthez erősített vezetőléc biztosítja. Az orsótömítést védi külső szennyeződés ellen a felső tömítő gyűrű. A zárótesten kialakított tömítőgyűrű nyitott zárótest állásnál visszatömít és ezzel az orsótömítést tehermentesíti. Építési hossz: DIN 3202 F5 Karima csatlakozás: PN 16 DIN 2501 szerint Működtetési módok: - kézikerékkel - beépítési készlettel (földbe építve) - elektromechanikus hajtóművel Főbb alkatrészek anyagai: Ház: GGG 50 élelmiszeripari Epoplaszt bevonattal Zárótest: GG 20, GGG 50 gumi bevonattal Orsó: rozsdamentes acél Orsóanya és orsómegfogás: bronz Orsótömítés: NBR Vezetőléc: GGG 50 galvanikus alap- Epoplaszt fedő bevonattal, saválló acél Zárótest gumibevonata: EPDM, NITRIL, NEOPRÉN, VITON Közdarab: Tömítés: Kötőelemek: Rst 37.2 élelmiszeripari Epoplaszt bevonattal A23 élelmiszeripari gumi 5.6 ill. 5. horganyzott kivitel Üzemi hőmérséklet a gumi és tömítések anyagától függően: C DN L1 L2 D H b Dk x n x l x4x x4x x8x x8x x8x x8x x12x x12x x12x26

29 GUMIÉKZÁRÁSÚ TOLÓZÁR 6.19 DN PN 10, PN 16 Hideg és melegvízre, ivóvízre, szennyvízre, valamint az alkatrészek anyagára közömbös folyadékokra. Max. üzemi hőmérséklet: 80 C Főbb alkatrészek anyagai: 1 Ház GGG40 2 Záróék GGG40 + NBR 3 Orsóanya Sárgaréz 4 Orsó 13%Cr 5 Fedéltömítés NBR 6 Fedél GGG40 7 Csavar Gr.5.6 horganyzott 8 Védőkupak Műanyag 9 O-gyűrű NBR 10 Csúszógyűrű Zellamid O-gyűrű NBR 12 Tömszelence Sárgaréz 13 Porvédő NBR Műszaki jellemzők: Építési hossz: DIN 3202 F4 - Laposházú DIN 3202 F5 - Oválisházú Karima csatlakozás: DIN 2501 PN 10, PN 16 Működtetési módok: - kézikerékkel - beépítési készlettel (földbe építve) - elektromechanikus hajtóművel Felületvédelem: Epoxy bevonat A tolózár minden pozícióban beépíthető. DN L h a l d1 d2 nxd3 b c kg F4 F5 F4 F x x x x x x x PN x PN x PN x PN x PN x PN x

30 OVÁLISHÁZÚ ÉKTOLÓZÁR ACÉLÖNTVÉNYBŐL, BELÜLFEKVŐ ORSÓMENETTEL Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok diagramok szerinti tartományban DN PN Főbb alkatrészek anyagai ház, fedél, ék GS-C 25 orsó, zárógyűrű saválló PN 16 PN 25 PN 40 DN L H D kg L H D kg L H D kg

31 OVÁLISHÁZÚ ÉKTOLÓZÁR ACÉLÖNTVÉNYBŐL, KÍVÜLFEKVŐ ORSÓMENETTEL 6.21 DN PN Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok táblázat szerinti tartományban Főbb alkatrészek anyagai ház, fedél, ék GS-C 25 orsó, zárógyűrű saválló PN 16 PN 25 PN 40 DN L H D kg L H D kg L H D kg nyitva zárva nyitva zárva nyitva zárva , ,

32 KÉSTOLÓZÁR 6.30 DN PN 10 Víz és szennyvíz technológia, élelmiszeripar, vegyipar területén, a szerelvény anyagaira közömbös folyadékokra, ömleszthető anyagokra. Főbb alkatrészek anyagai Ház GG25 vagy CF8M Tolózár lap AISI 304 vagy 316 Orsóanya Bronz Orsó AISI 303 Tömszelence Syntet.+ PTFE Tartólemez Szénacél Csavarok Szén ill., saválló acél Tömítés EPDM Ülékgyűrű EPDM, NBR, fémülék Védőcső Szénacél Kupak Műanyag Kézikerék Gömbgrafitos öntvény DN A B C D ØV Hv n M P ØK kg M M M M M M M M M M M M M M M M M M M

33 GÖMBCSAPOK ÁLTALÁNOS JELLEMZŐI 7.00 A gömbcsapok fő jellemzője, hogy a záróelem gömb, két plasztikus ülék-gyűrű (PTFE) között önbeállóan van beépítve. A gömbcsapok a teljes nyomástartományon belül, még kis nyomáskülönbség esetén is megbízhatóan zárnak. A gömbcsapokat nem célszerű az áramló közeg mennyiségi szabályozására használni, fojtásos üzemre csak nagyon rövid ideig. A gömbcsapok zárása, nyitása a zárógömb 90 -os elforgatásával történik, amit ütköző határol. A működtetése történhet kézi vagy gépi úton; a gépi működtetés lehet pneumatikus vagy elektromos kivitelű. A gömbcsapok háromféle csatlakozással készülnek: belsőmenetes, hegesztő toldatos és karimás. Külön rendelésre készülhet egyéb csatlakozás is (külső-külső, külső-belső, karimás-heg.toldatos stb.). A gömbcsapok nyitása, zárása igen gyorsan is történhet, ezért beépítésük olyan helyen célszerű, ahol a gyors nyitás-zárás következtében fellépő nyomásemelkedés a vezeték-rendszerben nem tesz kárt, vagy ott, ahol a gyors nyitás, zárás eleve követelmény. A gömbcsapok hegesztett és szerelhető (három részes) kivitelben készülnek, az orsók tömítése 2 db O gyűrűvel történik. A gömbcsapok felületvédelemmel vannak ellátva, a ki- és beömlő furatokat műanyag záródugók védik a külső szennyeződéstől. Megrendeléskor kérjük megadni: - DN névleges átmérő - PN névleges nyomás - P ü üzemi nyomás - T max max. üzemi hőmérséklet - T ü üzemi hőmérséklet - Csatlakozás módja - Áramló közeg fajtája - Működtetés módja - Egyedi igények Működtető nyomaték és üzemi nyomás

34 UNIBALL GÖMBCSAP SZÉNACÉLBÓL ÉS SAVÁLLÓ ACÉLBÓL 7.10 A diagram szerinti nyomások és hőmérsékletek mértékéig hideg és melegvízre gőzre, levegőre. Forróvíz, távfűtési berendezéseknél, fűtő, szellőző és egészségügyi célokat szolgáló berendezésekhez, hidraulikához. Gázos kivitel felhasználható olajra, benzinre, földgázra, PB-gázra, stb. A gázos kivitel a TMB engedélyezési felügyelet által jóváhagyott termék. DN PN 40 FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház A 37 MSZ 29 KO 36 Ti MSZ 4360 Gömb KO 36 Ti MSZ 4360 Ülék PTFE Orsó KO 11 N MSZ 4360 Orsó töm. fluorelasztomer, EPDM DN d d1 D D1 Dk x n x l b L H R kg/db x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 4 x ,1 Hegesztő toldatos Menetes DN d D s L H R kg/db ,2 2, , ,3 2, , ,9 2, , ,7 2, , ,4 2, , ,3 2, ,4 50 DN 40 d 60,3 2,9 300 d1 L1 L 98 H 180 3,0 R kg/db / , ½ , ¾ , , ¼ , ½ , ,7

35 UNIBALL GÖMBCSAP SZÉNACÉLBÓL ÉS SAVÁLLÓ ACÉLBÓL 7.11 A diagram szerinti nyomások és hőmérsékletek mértékéig hideg és melegvízre, gőzre, levegőre. Forróvíz, távfűtési berendezéseknél, fűtő, szellőző és egészségügyi célokat szolgáló berendezésekhez, hidraulikákhoz. Gázos kivitel felhasználható olajra, benzinre, földgázra, PB-gázra, stb. A gázos kivitel a TMB engedélyezési felügyelet által jóváhagyott termék. Saválló kivitel savakra, lúgokra is. FŐBB ALKATRÉSZEK ANYAGAI: Anyagminőség DN : PN 16, PN 40 DN : PN 16, PN 25 Megnevez és Ház A 37 MSZ 29 KO 36 TI MSZ 4360 DN d d1 D D1 Dk x n x l b Hegesztő toldatos L H R kg PN x4x , , x8x , x8x , x8x , x8x ,6 PN , x8x , , x8x , , x8x PN x8x DN d D s L H R kg PN , , , , , , , , , ,6 PN , , , , , ,6 PN ,

36 UNIBALL GÖMBCSAP SZÉNACÉLBÓL ÉS SAVÁLLÓ ACÉLBÓL Tömszelencés kivitel A diagram szerinti nyomások és hőmérsékletek mértékéig hideg és melegvízre gőzre, levegőre. Forróvíz, távfűtési berendezéseknél, fűtő, szellőző és egészségügyi célokat szolgáló berendezésekhez, hidraulikához. Felhasználható továbbá olajra, benzinre, földgázra, PB-gázra, stb. A termék a TMB engedélyezési felügyelet által jóváhagyott. Saválló kivitel alkalmazható savakra és 7.12 DN PN 40 FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház A 37 MSZ 29 KO 36 Ti MSZ 4360 Gömb KO 36 Ti MSZ 4360 Ülék PTFE Orsó KO 11 N MSZ 4360 Orsó töm. CHETRATHERM Hegesztő toldatos Menetes DN d d1 D D1 Dk x n x l b L H R kg/db x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 4 x ,1 DN d D s L H R kg/db ,2 2, , ,3 2, , ,9 2, , ,7 2, , ,4 2, , ,3 2, ,4 50 DN 40 d 60,3 2,9 300 d1 L1 L 98 H 180 3,0 R kg/db / , ½ , ¾ , , ¼ , ½ , ,7

37 UNIBALL GÖMBCSAP SZÉNACÉLBÓL ÉS SAVÁLLÓ ACÉLBÓL Tömszelencés kivitel A diagram szerinti nyomások és hőmérsékletek mértékéig hideg és melegvízre, gőzre, levegőre. Forróvíz, távfűtési berendezéseknél, fűtő, szellőző és egészségügyi célokat szolgáló berendezésekhez, hidraulikához. Felhasználható továbbá olajra, benzinre, földgázra, PB-gázra, stb. A termék a TMB engedélyezési felügyelet által jóváhagyott. Saválló kivitel alkalmazható savakra 7.13 DN : PN 16, PN 40 DN : PN 16, PN 25 FŐBB ALKATRÉSZEK ANYAGAI: Anyagminőség Megnevez és Ház A 37 MSZ 29 KO 36 TI MSZ 4360 DN d d1 D D1 Dk x n x l b Hegesztő toldatos L H R kg PN x4x , , x8x , x8x , x8x , x8x ,6 PN , x8x , , x8x , , x8x PN x8x DN d D s L H R kg PN , , , , , , , , , ,6 PN , , , , , ,6 PN ,

38 HÁROMJÁRATÚ GÖMBCSAP SZÉNACÉLBÓL ÉS SAVÁLLÓ ACÉLBÓL 7.14 A diagram szerinti nyomások és hőmérsékletek mértékéig hideg és melegvízre gőzre, levegőre. Forróvíz, távfűtési berendezéseknél, fűtő, szellőző és egészségügyi célokat szolgáló berendezésekhez, hidraulikához. Gázos kivitel felhasználható olajra, benzinre, földgázra, PB-gázra, stb. A gázos kivitel a TMB engedélyezési felügyelet által jóváhagyott termék. Saválló kivitel savakra, lúgokra is. A gömbcsapok L és T járattal készülnek. DN 10-50: PN 40 DN : PN 16 FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház A 37 MSZ 29 KO 36 Ti MSZ 4360 Gömb KO 36 Ti MSZ 4360 Ülék PTFE Orsó KO 11 N MSZ 4360 Orsó töm. fluorelasztomer, EPDM Karimás Funkciós ábrák L illetve T járat esetén: DN d d1 D D1 Dk x n x l b L H R kg/db x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , , x 8 x , x 8 x ,2 Hegesztő toldatos DN H R kg/db d D s L ,2 2, , ,3 2, , ,9 2, , ,7 2, , ,4 2, , ,3 2, ,7 Menetes DN d d1 L1 L H R kg/db / , ½ , ¾ , , ¼ , ½ ,

39 UNIBALL FŰTŐKÖPENYES GÖMBCSAP SZÉNACÉLBÓL ÉS SAVÁLLÓ ACÉLBÓL A diagram szerinti nyomások és hőmérsékletek mértékéig környezeti hőmérsékleten könnyen dermedő anyagokra, pl., folyékony kén, paraffin, gyanták, zsírok, stb DN 15-50: PN 40 DN : PN 16 FŐBB ALKATRÉSZEK ANYAGAI: Anyagminőség Megnevez és Ház A 37 MSZ 29 KO 36 TI MSZ 4360 Gömb KO 36 Ti MSZ 4360 DN d d1 D D1 Dk x n x l b L H R kg/db x 4 x , x 4 x , x 4 x , x 4 x , x 4 x ,1 DN d d1 D D1 Dk x n x l b L H R kg/db x4x , , x8x , x8x , x8x , x8x ,6

40 UNIBALL MEGFÚRÓ GÖMBCSAP SZÉNACÉLBÓL 7.16 DN 25-80: PN 40 DN 100: PN 25 Csővezetékek üzem alatti megfúrására, csőelágazás készítéséhez, annak későbbi kiépíthetőségével is. FŐBB ALKATRÉSZEK ANYAGAI: Megnevez és Anyagminőség Műszaki jellemzők: A megfúró gömbcsap főbb műszaki paraméterei megegyeznek a többi UNIBALL gömbcsapéval. Teljes keresztmetszet átömlésű, a névleges méret szerinti fúrószerszám megvezetését, átengedését biztosítja. A megfúrógép menetes felfogó csonkja a fúrógép típusához szükség szerint módosítható. A gömbcsap zárása, nyitása, imbuszkulccsal történhet. A működtető elem tömítő rendszere a felette levő zárócsavarral megkettőzhető, annak elhegesztésével teljes körű hegesztett rendszer hozható létre. Az alacsony építési magasság a gömbcsapnak a vezetékrendszerrel homogén, azonos értékű szigetelhetőségét teszi lehetővé. DN ØD ØDA s v G LA ØB L SW ,7 4,2 2,6 1 ½ ,4 4 2,6 1 ½ ,3 4 2,6 2 ½ ,3 5 2,9 2 ½ ,1 5,3 2,9 2 ¾ ,9 4,1 3, ,3 6,5 3,

41 UNIBALL SZIGETELHETŐ GÖMBCSAP SZÉNACÉLBÓL 7.17 A gömbcsapok szigetelt csőrendszerekkel szembeni igények kielégítésére készülnek. Más típusokkal szemben ugyanis, meghosszabbított működtető rendszerük lehetővé teszi a gömbcsapnak a csőrendszerrel egyenértékű szigetelését is, mivel a működtető elem a szigetelésen kívülre ér, így a csőrendszer homogén szigetelése biztosítható. Mindenekelőtt a távhőrendszerekben kedveltek, de ezen előnyeik minden más a környezettől eltérő, vagy az áramló közeg üzemi hőmérsékleten tartásában érdekelt technológiai csővezetékeknél érvényesíthetőek. FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház A 37 MSZ 29 Gömb KO 36 Ti MSZ 4360 Ülék PTFE Orsó KO 11 N MSZ 4360 Orsó töm. fluorelasztomer, EPDM Hegesztő toldatos DN d d1 D D1 Dk x n x l DN 10-50: PN 40 DN : PN 16 b L H H1 R kg/db x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 8 x ,4 DN d D s L H H1 R kg/db ,2 2, , ,3 2, , ,9 2, , ,7 2, , ,4 2, , ,3 2, ,4 Menetes DN 50 d 40 60,3 2,9 300 d1 L1 L 147 H ,0 H1 R kg/db / , ½ , ¾ , , ¼ , ½ , ,7

42 SZERELHETŐ GÖMBCSAP SZÉNACÉLBÓL Csővezetékbe építve elzáró szerelvényként az áramló közeg elzárására és nyitására, hideg és melegvízre, vízgőzre, levegőre, gázra, olajszármazékokra, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi nyomás-hőfok táblázat szerint. DN PN Csatlakozó méret: DIN 2501 Építési hossz: DIN 3202-F1 Szivárgási fokozat: DIN 3230/3 MMBH engedély: /36000/2004 FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház szénacél (St37) saválló acél (SS 316) Gömb Zárógyűrű PTFE DN D d1 D2 D3 D4 x n x D5 b f L H K kg x 4 x , x 4 x , x 8 x , x 4 x , x 4 x , x 4 x , x 4 x , x 4 x , x 8 x , x 8 x , x 8 x , x 8 x ,3 Hegesztő toldatos DN D1 D2 S L H K kg ,3 2, , ,9 2, , ,7 2, , ,4 2, , ,3 2, , ,3 2, , ,1 2, , ,9 3, , ,3 3, ,6

43 SZERELHETŐ GÖMBCSAP SZÉNACÉLBÓL Csővezetékbe építve elzáró szerelvényként az áramló közeg elzárására és nyitására, hideg és melegvízre, vízgőzre, levegőre, gázra, olajszármazékokra, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi nyomás-hőfok táblázat szerint. DN PN Csatlakozó méret: DIN 2501 Építési hossz: DIN 3202-F1 Szivárgási fokozat: DIN 3230/3 MMBH engedély: /36000/2004 FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház szénacél (St37) Gömb saválló acél (SS 316) Zárógyűrű PTFE Orsó rozsdamentes acél (1.4021) Tömítés O gyűrű DN D d1 D2 D3 D4 x n x D5 b f L H K kg x 4 x , x 4 x , x 8 x , x 8 x , x 8 x , x 8 x , x 8 x , x 8 x ,0 Hegesztő toldatos DN D1 D2 S L H K kg ,1 2, , ,9 3, , , , , , , ,1

44 SZERELHETŐ TELJES ÁTÖMLÉSŰ GÖMBCSAP SZÉNACÉLBÓL DN PN Csővezetékbe építve elzáró szerelvényként az áramló közeg elzárására és nyitására, hideg és melegvízre, vízgőzre, levegőre, gázra, olajszármazékokra, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi nyomáshőfok táblázat szerint. Csatlakozó méret: DIN 2501 Építési hossz: DIN 3202-F1 Szivárgási fokozat: DIN 3230/3 MMBH engedély: /36000/2004 FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség Ház szénacél (St37) Karima szénacél (St37 Gömb saválló acél (SS 316) Zárógyűrű PTFE Orsó rozsdamentes acél (1.4021) Tömítés O gyűrű DN D D2 D3 D4 x n x D5 b f L H K kg x 4 x , x 4 x , x 8 x , x 4 x , x 4 x , x 4 x , x 8 x , x 8 x , x 8 x , x 8 x ,8

45 KPC KARIMÁS GÖMBCSAP GÖMBGRAFITOS ÖNTVÉNYBŐL 7.30 A gömbcsap alkalmazható csővezetékbe építve elzáró szerelvényként az áramló közeg elzárására és nyitására, hideg és meleg vízre, levegőre, valamint az alkatrészek anyagára közömbös folyadékokra. Beépítési méret: DIN 3202 F4 Üzemi hőmérséklet: max.100 C (rendelhető max.200 C-ra is) Főbb alkatrészek anyagai: DN PN 16 Megnevezés Anyagminőség Ház GGG-40 Gömb Ms 58 Tömítés PTFE O-gyűrű NBR Tengely Ms 58 Kézikar ST37-3 DN DN DN A B C D G b Dk d Kg , , , , ,

46 SZERELHETŐ KARIMÁS GÖMBCSAP SAVÁLLÓ ACÉLBÓL Csővezetékbe építve elzáró szerelvényként az áramló közeg elzárására és nyitására, hideg és melegvízre, vízgőzre, levegőre, savakra, lugokra, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi nyomáshőfok táblázat szerint. DN PN Csatlakozó méret: DIN 2501 Építési hossz: DIN 3202-F1 Szivárgási fokozat: DIN 3230/3 Kivitel: Teljes átömlésű Nyomás-hőfok táblázat 40 bár -50 C 40 bár 80 C 20 bár 150 C 10 bár 180 C 5 bár 210 C Megrendelés esetén kérjük megadni az alábbi adatokat: - DN névleges átmérő - PN névleges nyomás - PÜ üzemi nyomás - üzemi hőmérséklet - áramló közeg - egyedi igények FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség 1. Ház CF8M saválló acél 2. Karima CF8M saválló acél 3. Gömb SS 316 saválló acél 4. Alátét SS 304 saválló acél 5. Anya SS 304 saválló acél 6. Csavar SS 304 saválló acél 7. Ülékgyűrű PTFE 8. Tömszelence Teflon 9. Tömítő gyűrű Teflon 10. Orsótömítés Erősített TFE 11. Orsó SS 316 saválló acél 12. Szorító gyűrű SS 304 saválló acél 13. Anya SS 304 saválló acél 14. Rögzítő bilincs SS 304 saválló acél 15. Kézikar SS 304 saválló acél 16. Kézikar burkolat Műanyag DN D D1 D2 d b f L H LO kg n Nyomaték igény , Nm , Nm , Nm , Nm , Nm , Nm , Nm , Nm , Nm

47 SZERELHETŐ MENETES GÖMBCSAP SAVÁLLÓ ACÉLBÓL Csővezetékbe építve elzáró szerelvényként az áramló közeg elzárására és nyitására, hideg és melegvízre, vízgőzre, levegőre, savakra, lúgokra, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi nyomáshőfok táblázat szerint. DN PN Szivárgási fokozat: DIN 3230/3 Kivitel: Teljes átömlésű Nyomás-hőfok táblázat 63 bár -50 C 63 bár 80 C 28 bár 150 C Megrendelés esetén kérjük megadni az alábbi adatokat: - DN névleges átmérő - PN névleges nyomás - PÜ üzemi nyomás - üzemi hőmérséklet - áramló közeg - egyedi igények FŐBB ALKATRÉSZEK ANYAGAI: Megnevezés Anyagminőség 1. Ház CF8M saválló acél 2. Ülékgyűrű PTFE 3. Karmantyú CF8M saválló acél 4. Gömb SS 316 saválló acél 5. Orsó SS 316 saválló acél 6. Anya SS 304 saválló acél 7. Alátét SS 304 saválló acél 8. Kézikar SS 304 saválló acél 9. Kézikar burkolat Műanyag 10. Anya SS 316 saválló acél 11. Alátét SS 304 saválló acél 12. Szorító gyűrű SS 304 saválló acél 13. Orsótömítés PTFE 14. Tömítő gyűrű PTFE 15. Tömítő gyűrű PTFE 16. Csavar SS 304 saválló acél DN d L H W kg Nyomaték igény ,63 5 Nm ,92 7 Nm ,45 11 Nm ,29 17 Nm ,10 20 Nm ,25 24 Nm

48 MSZ 2921 DIN 2631 HEGESZTHETŐ TOLDATOS ACÉLKARIMA 9.10 DN PN 6 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36, KL 7D) DN D b h d5 d5 s d6 d1 d2 n R c kg ,2 17,2 1, , ,3 21,3 2, , ,9 2, , ,7 2, , ,4 2, , ,5 48,3 2, , ,3 2, , ,1 76,1 2, , ,9 88,9 3, , ,3 3, , ,7 4, , ,3 4, , ,1 219,1 6, , , , ,9 323,9 7, , ,6 7, , ,4 7, , , , , ,70

49 MSZ 2922 DIN 2632 HEGESZTHETŐ TOLDATOS ACÉLKARIMA 9.11 DN PN 10 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36, KL 7D) DN D b h d5 d5 s d6 d1 d2 n R c kg ,1 219,1 6, , , , ,9 323, , , , , , , ,3 DN : PN 10=PN 16

50 MSZ 2923 DIN 2633 HEGESZTHETŐ TOLDATOS ACÉLKARIMA 9.12 DN PN 16 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36, KL 7D) ellenperemeként DN D b h d5 d s d6 d1 d2 n R c kg ,1 76,1 2, , ,9 88,9 3, , ,3 3, , , , ,3 4, , ,1 5, , , , ,9 7, , , , , , , , ,4 DN 15-50: PN 16=PN 40

51 MSZ 2924 DIN 2635 HEGESZTHETŐ TOLDATOS ACÉLKARIMA 9.13 DN PN 25 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36, KL 7D) DN D b h d5 d5 s d6 d1 d2 n R c kg ,1 219,1 5, , , , ,9 323,9 7, , , , , , , , ,0 DN : PN 25=PN 40

52 MSZ 2925 DIN 2635 HEGESZTHETŐ TOLDATOS ACÉLKARIMA 9.14 DN PN 40 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36, KL 7D) DN D b h d5 d5 s d6 d1 d2 n R c kg ,2 17,2 2, , ,3 21,3 2, , ,9 2, , ,7 2, , ,4 2, , ,5 48,3 2, , ,3 2, , ,1 76,1 2, , ,9 88,9 3, , ,3 3, , ,7 4, , ,3 4, , ,1 219,1 6, , , , ,9 323,9 7, , ,6 8, , ,4 8, , ,

53 MSZ 2926 DIN 2636 HEGESZTHETŐ TOLDATOS ACÉLKARIMA 9.15 DN PN 64 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: A 44 B, KO 36, KL 7D) DN D b h d5 d5 s d6 d1 d2 n R c kg ,3 2, , ,1 76,1 3, , ,9 88,9 3, , , , ,7 4, , ,3 5, , ,1 219,1 7, , , , ,9 323, , ,6 12, , , DN 15-40: PN 64=PN 160

54 MSZ 2927 DIN 2637 HEGESZTHETŐ TOLDATOS ACÉLKARIMA 9.16 DN PN 100 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: A 44 B, KO 36, KL 7D) DN D b h d5 d5 s d6 d1 d2 n R c kg ,3 3, , ,1 76,1 3, , ,9 88, , , ,7 6, , ,3 7, , ,1 219, , , , ,9 323, , DN 15-40: PN 100=PN 160

55 MSZ 2928 DIN 2638 HEGESZTHETŐ TOLDATOS ACÉLKARIMA 9.17 DN PN 160 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: A 44 B, KO 36, KL 7D) DN D b h d5 d5 s d6 d1 d2 n R c kg ,2 17,2 2, , ,3 21,3 2, , ,7 2, , ,5 48,3 3, , , , ,1 76, , ,9 88,9 6, , , , , ,3 12, , ,1 219, , ,9 323,

56 MSZ 2906 MENETES KARIMA 9.30 DN PN 6 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2 natúr, horganyzott) DN d5 menet D b h d1 d2 n d6 kg 10 17,2 G3/ , ,3 G1/ , ,9 G3/ , ,7 G , ,4 G11/ , ,3 G11/ , ,3 G , ,1 G21/ , ,9 G , ,3 G , ,7 G , ,1 G ,30

57 MSZ 2907 DIN 2566 MENETES KARIMA 9.31 DN PN Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2 natúr, horganyzott) DN d5 menet D b h d1 d2 n d6 kg 10 17,2 G3/ , ,3 G1/ , ,9 G3/ , ,7 G , ,4 G11/ , ,3 G11/ , ,3 G , ,1 G21/ , ,9 G , ,3 G , ,7 G , ,1 G ,92

58 MSZ 2908 MENETES KARIMA 9.32 DN PN Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2 natúr, horganyzott) DN d5 menet D b h d1 d2 n d6 kg 10 17,2 G3/ , ,3 G1/ , ,9 G3/ , ,7 G , ,4 G11/ , ,3 G11/ , ,3 G , ,1 G21/ , ,9 G , ,3 G , ,7 G , ,1 G ,5

59 MSZ 2912 CSŐVÉGRE HEGESZTHETŐ LAPOS ACÉLKARIMA 9.40 DN PN 6 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d3 D d4 d2 n b kg DN d1 d3 D d4 d2 n b kg 15 21, , , , , , , , ,1 221, , , , , ,5 45, , ,9 327, , , , , , ,1 77, , , , ,9 90, , , , , ,9

60 MSZ 2969 CSŐVÉGRE HEGESZTHETŐ LAPOS ACÉLKARIMA 9.41 DN PN 10 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d3 D d4 d2 n b kg DN d1 d3 D d4 d2 n b kg 15 21, , , , , , , , ,1 221, , , , , ,5 45, , ,9 327, , , , , , ,1 77, , , , ,9 90, , , , , ,2

61 DIN 2573 CSŐVÉGRE HEGESZTHETŐ LAPOS ACÉLKARIMA 9.42 DN PN 6 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d3 D d4 d2 n b kg DN d1 d3 D d4 d2 n b kg 10 17,2 17, , ,3 115, , , , ,7 141, , ,9 27, , ,3 170, , ,7 34, , ,1 221, , ,4 43, , , , , , ,9 327, , ,3 61, , ,6 359, , ,1 77, , , , ,9 90, , , ,6

62 DIN 2576 CSŐVÉGRE HEGESZTHETŐ LAPOS ACÉLKARIMA 9.43 DN PN 10 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d3 D d4 d2 n b kg DN d1 d3 D d4 d2 n b kg 10 17,2 17, , ,3 115, , , , ,7 141, , ,9 27, , ,3 170, , ,7 34, , ,1 221, , ,4 43, , , , , , ,9 327, , ,3 61, , ,6 359, , ,1 77, , , , ,9 90, , , ,1

63 MSZ 2952 LAZAKARIMA CSŐVÉGRE HEGESZTHETŐ KÖTŐGYŰRŰVEL 9.50 DN PN 6 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d4 D b e d2 d6 n d3 d5 h kg karima kötőgyűrű 10 17, , ,3 0, , ,33 0, ,41 0, ,61 0, ,87 0, , , ,00 0, , ,10 0, , , ,32 0, , , ,20 0, , ,58 0, , ,10 1, , ,50 1, , , ,10 1, , ,15 2, , , ,9 3, , ,0 4, , ,1 4, ,5 7,30

64 MSZ 2953 LAZAKARIMA CSŐVÉGRE HEGESZTHETŐ KÖTŐGYŰRŰVEL 9.51 DN PN 10 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d4 D b e d2 d6 n d3 d5 h kg karima kötőgyűrű 10- Azonos a PN 16-tal , , ,35 2, , ,3 3, , , ,0 4, ,5 6, , ,5 8, ,0 11,5

65 MSZ 2954 LAZAKARIMA CSŐVÉGRE HEGESZTHETŐ KÖTŐGYŰRŰVEL 9.52 DN PN 16 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d4 D b e d2 d6 n d3 d5 h kg karima kötőgyűrű 10 17, , , ,6 0, , , ,66 0, , ,80 0, , ,10 0, , ,64 0, , , , ,85 0, , , ,20 0, , , , ,60 0, , , , ,13 1, , , ,61 1, , , ,47 1, , , ,13 2, , , , ,57 2, , , ,2 3, , , , ,4 5, , , ,7 9, , , ,1 11, , ,5 20,10

66 MSZ 2955 LAZAKARIMA CSŐVÉGRE HEGESZTHETŐ KÖTŐGYŰRŰVEL 9.53 DN PN 25 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d4 D b e d2 d6 n d3 d5 h kg karima kötőgyűrű 10- Azonos PN 40-nel , , , ,7 4, , , ,9 6, , , , ,7 8, , , ,6 13, , , ,5 16, , ,0 25,3

67 MSZ 2956 LAZAKARIMA CSŐVÉGRE HEGESZTHETŐ KÖTŐGYŰRŰVEL 9.54 DN PN 40 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d4 D b e d2 d6 n d3 d5 h kg karima kötőgyűrű 10 17, , , ,7 0, , , ,77 0, , ,93 0, , ,25 0, , ,85 0, , , , ,10 0, , , ,75 0, , , , ,10 0, , , , ,85 1, , , ,20 1, , , ,20 2, , , ,5 3, , , , ,1 5, , , ,5 8, , , , ,3 13, , , ,0 18, , , ,0 28,2

68 DIN 2641 LAZAKARIMA CSŐVÉGRE HEGESZTHETŐ KÖTŐGYŰRŰVEL 9.55 DN PN 6 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d4 D b e d2 d6 n d3 d5 h kg karima kötőgyűrű 10 17, , ,298 0, , ,337 0, , , ,418 0, , , ,620 0, , , ,874 0, , ,01 0, , , ,12 0, , , ,35 0, , , ,24 0, , , ,59 0, , , ,10 1, , , ,52 1, , , ,98 2, , ,67 2, , , ,3 3, , , ,1 4, , ,7 4, , ,4 7, , ,3 8,6

69 DIN 2642 LAZAKARIMA CSŐVÉGRE HEGESZTHETŐ KÖTŐGYŰRŰVEL 9.56 DN PN 10 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d4 D b e d2 d6 n d3 d5 h kg karima kötőgyűrű 10 17, , ,599 0, , ,689 0, , , ,806 0, , , ,11 0, , , ,64 0, , ,86 0, , , ,20 0, , , ,62 0, , , ,32 1, , , ,67 1, , , ,54 1, , , ,60 2, , , ,46 3, , ,3 4, , , ,0 4, , , ,5 6, , ,0 8, , ,0 11, , ,3 15,6

70 DIN 2655 LAZAKARIMA CSŐVÉGRE HEGESZTHETŐ KÖTŐGYŰRŰVEL 9.57 DN PN 25 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d4 D b e d2 d6 n d3 d5 h kg karima kötőgyűrű 10- Azonos DIN 2656 PN 40-el , , ,7 4, , ,9 6, , , ,7 8, , , ,6 13, , ,5 16, , ,1 25,3

71 DIN 2656 LAZAKARIMA CSŐVÉGRE HEGESZTHETŐ KÖTŐGYŰRŰVEL 9.58 DN PN 40 Csővezetékek összekötésére perempárként, illetve a nyomásfokozatnak megfelelő elzárószerkezetek ellenperemeként Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN d1 d4 D b e d2 d6 n d3 d5 h kg karima kötőgyűrű 10 17, , ,696 0, , ,773 0, , , ,934 0, , , ,26 0, , , ,85 0, , ,10 0, , , ,75 0, , , ,11 0, , , ,88 1, , , ,23 1, , , ,23 2, , , ,60 3, , , ,2 5, , ,7 8, , , ,5 14, , , ,2 18, , ,2 28,4

72 DIN 2642 PEREMEZETT CSŐVÉG (BÖRDEL) 9.59 DN PN 10 Anyagminőség: Megrendelés szerint (Pl.: KO 36) DN D d1 d6 b k e d2 n d4 h4 s1 s2 r , , , , , , ,6 3, , ,6 3, , ,6 3, , ,6 3, , , , , , , , , , , ,

73 MSZ 4581 DIN 2527 ACÉL VAKKARIMA 9.60 DN PN 6 Csővezetékek lezárására Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN D b d1 d2 d3 n kg A B , , , , , , , ,44 2, ,43 3, ,76 4, ,11 6, ,51 7, ,30 12, ,30 19, ,30 26, ,60 32, ,40 40, ,40 63,20

74 MSZ 4582 DIN 2527 ACÉL VAKKARIMA 9.61 DN PN 10 Csővezetékek lezárására Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN D b d1 d2 d3 n kg A 15 - Azonos PN 16-tal 150 B ,50 16, ,00 24, ,90 31, ,60 41, ,40 51, ,00 77,80

75 MSZ 4583 DIN 2527 ACÉL VAKKARIMA 9.62 DN PN 16 Anyagminőség: Csővezetékek lezárására Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN D b d1 d2 d3 n kg A B , , , , , , , ,66 3, ,77 4, ,65 5, ,42 8, ,4 10, ,1 16, ,9 25, ,1 36, ,8 49, ,5 65, ,0 105,0

76 MSZ 4584 DIN 2527 ACÉL VAKKARIMA 9.63 DN PN 25 Csővezetékek lezárására Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN D b d1 d2 d3 n kg A 15 - Azonos PN 40-nel 150 B ,30 22, ,50 34, ,30 47, ,00 69, ,70 91, ,0 141,0

77 MSZ 4585 DIN 2527 ACÉL VAKKARIMA 9.64 DN PN 40 Csővezetékek lezárására Anyagminőség: Megrendelés szerint (Pl.: RSt 37.2, KO 36) DN D b d1 d2 d3 n kg A B , , , , , , , ,29 4, ,88 5, ,54 7, ,80 11, ,50 14, ,20 27, ,80 44, ,30 64, ,50 90, ,0 129, ,0 175,0

78 MSZ 4592 DIN 2527 ACÉL VAKKARIMA 9.65 DN PN 64 Csővezetékek lezárására Anyagminőség: Megrendelés szerint (Pl.: A 44 B, KO 36) DN D b d1 d2 d3 n f kg 10- Azonos a PN 100-as karimával , , , , , , , , , , ,0

79 MSZ 4593 DIN 2527 ACÉL VAKKARIMA 9.66 DN PN 100 Csővezetékek lezárására Anyagminőség: Megrendelés szerint (Pl.: A 44 B, KO 36) DN D b d1 d2 d3 n f kg , , , , , , , , , , , , ,

80 KARIMÁS GUMIKOMPENZÁTOR A gumikompenzátort széles területen alkalmazzák, pl. dugattyúk, keverők, szűrők és hűtő berendezések szívási és ürítési kiegyenlítésénél. A befogott csőrendszereket óvja a hőtágulásból származó lehetséges károk ellen. A háztartási és ipari fűtési rendszereknél is alkalmazzák, különösen a zajszint és a rezgés csökkentésére. Felhasználási terület a szállított közeg szerint: Savas és lúgos közegek, levegő, szennyvíz, hűtővíz, központi fűtés Névleges nyomás: DN PN DN PN 10 Alkalmazási hőmérséklet: (-30) C Ivóvíz engedély: OTFH 2869/2001 Főbb alkatrészek anyagai: 1. Gumi betét: EPDM 2. Huzal: Szénacél 3. Karima: Horganyzott acél, saválló acél Nyomás-hőfok diagramm 2 bar (-30 C) 5 bar 115 C 8 bar 70 C 10 bar 65 C 16 bar 50 C DN L (mm) Összenyomás (mm) Széthúzás (mm) Tengelyeltolás (mm) Hajlítás ( ) Vákuum mm/hg Súly (kg)

81 MENETES GUMIKOMPENZÁTOR A gumikompenzátort széles területen alkalmazzák, pl. dugattyúk, keverők, szűrők és hűtő berendezések szívási és ürítési kiegyenlítésénél. A befogott csőrendszereket óvja a hőtágulásból származó lehetséges károk ellen. A háztartási és ipari fűtési rendszereknél is alkalmazzák, különösen a zajszint és a rezgés csökkentésére. Felhasználási terület a szállított közeg szerint: Savas és lúgos közegek, levegő, szennyvíz, hűtővíz, központi fűtés Névleges nyomás: 10 bar Alkalmazási hőmérséklet: (-30) C Ivóvíz engedély: OTFH 2869/2001 Főbb alkatrészek anyagai: 1. Gumi betét: EPDM 2. Huzal: Szénacél 3. Menetes csatlakozó: Gömbgrafitos öntvény, horganyozva Nyomás-hőfok diagramm 2 bar (-30 C) 5 bar 115 C 8 bar 70 C 10 bar 65 C Méret L (mm) Összenyomás (mm) Széthúzás (mm) Tengelyeltolás (mm) Hajlítás ( ) Vákuum mm/hg Súly (kg) 1/ / / / /

82 KARIMÁS GUMIKOMPENZÁTOR A gumikompenzátort széles területen alkalmazzák, pl. dugattyúk, keverők, szűrők és hűtő berendezések szívási és ürítési kiegyenlítésénél. A befogott csőrendszereket óvja a hőtágulásból származó lehetséges károk ellen. A háztartási és ipari fűtési rendszereknél is alkalmazzák, különösen a zajszint és a rezgés csökkentésére. Felhasználási terület a szállított közeg szerint: A gyógyszer és vegyiparban bizonyos oldószereket szállító vezetékeknél, olajiparban kőolaj származékokra. Névleges nyomás: 16 bar Alkalmazási hőmérséklet: (-30) - 80 C Főbb alkatrészek anyagai: 1. Gumi betét: NBR 2. Huzal: Szénacél 3. Karima: Horganyzott acél, saválló acél Nyomás-hőfok diagramm 2 bar (-20 C) 5 bar 80 C 8 bar 70 C 10 bar 65 C 16 bar 50 C DN L (mm) Összenyomás (mm) Széthúzás (mm) Tengelyeltolás (mm) Hajlítás ( ) Vákuum mm/hg Súly (kg)
