1 ,,,,, KEZELESI ES SZERELESI UTASITAS LEVEGŐ / VÍZ HŐSZIVATTYÚ» WPL 33 HT» WPL 33 HT S A jövô komfortos technikája

2 TARTALOMJEGYZÉK / KEZELÉS KEZELÉSI UTASÍTÁS 1. Általános előírások Dokumentum információ Csatolt dokumentumok Biztonsági előírások A kezelési és szerelési előírás egyéb jelölései Mértékegységek Biztonság Előírás szerinti használat Általános biztonsági előírások CE jelölés Szabványok, előírások és meghatározások A készülék leírása Működési mód Beállítások Karbantartás és tisztítás Hibaelhárítás Egyéb hibalehetőségek Hibaelhárítás Az IWS III HT elemei A kondenzátum elvezető rendszer tisztítása A biztonsági hőmérséklethatároló visszaállítása Karbantartás Műszaki adatok Elektromos kapcsolás (három fázisú kivitel) Elektromos kapcsolás (egyfázisú kivitel) Méretek Adattábla Teljesítménydiagramok Fűtési teljesítmény Teljesítményfelvétel Jóságfok Üzembe helyezési jegyzőkönyv SZERELÉSI UTASÍTÁS 7. Biztonság Általános biztonsági előírások Rendeletek szabványok és meghatározások A készülék leírása Szállítási terjedelem Kiegészítők Puffertároló... 6 GARANCIA KÖRNYEZET ÉS ÚJRAHASZNOSÍTÁS Előkészítés Zajkibocsátás A telepítés helyének előkészítése Felállítás Az elektromos bekötés Szerelés Szállítás Felállítás Fűtővíz csatlakoztatás Oxigéndiffúzió A fűtési rendszer feltöltése Hőmennyiség mérő Kondenzátum elvezetés Külső kiegészítő hőfejlesztő Elektromos bekötés Kábelfektetés A bekötés megvalósítása A burkolat részei Üzembe helyezés Üzembe helyezés előtti ellenőrzések Első üzembe helyezés Üzemen kívül helyezés Készenléti üzemmód A feszültség lekapcsolása WPL 33 HT

3 KEZELÉS ÁLTALÁNOS ELŐÍRÁSOK KEZELÉS 1. Általános előírások 1.1 Biztonsági előírások Dokumentum információ A Kezelés fejezet a készülék használójának és a szakembernek szól. A Szerelés fejezet csak a szakembernek szól Jelzőszavak JELZŐSZÓ VESZÉLY FIGYELEM VIGYÁZAT Veszélytípus Figyelmeztetés, melynek figyelmen kívül hagyása súlyos sérülést vagy halált okozhat. Figyelmeztetés, melynek figyelmen kívül hagyása súlyos sérülést vagy halált okozhat. Figyelmeztetés, melynek figyelmen kívül hagyása közepes vagy könnyű súlyosságú sérülést okozhat. Figyelmeztetés Olvassa el figyelmesen ezt a kezelési utasítást még a készülék használata előtt, és tartsa be az abban foglaltakat. Adott esetben adja át a következő tulajdonosnak. 1.4 A kezelési és szerelési előírás egyéb jelölései Figyelmeztetés A figyelmeztetéseket a szöveg melletti szimbólum jelzi. Olvassa el figyelmesen a figyelmeztetéseket. 1.2 Csatolt dokumentumok Figyelmeztetés Olvassa el figyelmesen ezt a kezelési utasítást még a készülék használata előtt, és tartsa be az abban foglaltakat. Adott esetben adja át a következő tulajdonosnak. Szimbólum Jelentése Készülék és környezeti károsodás A készülékről való gondoskodás 1.3 Biztonsági előírások Ne takarja le a készüléket A biztonsági előírások felépítése A veszélyre figyelmeztető jelzés. Itt vannak leírva a biztonsági előírások be nem tartásának lehetséges következményei. Itt vannak leírva a veszély elhárításához szükséges tevékenységek Szimbólumok, a veszély típusa Ez a szimbólum jelzi, hogy valamit tennie kell. A szükséges tevékenység lépésről lépésre le van írva. 1.5 Mértékegységek Figyelmeztetés Ha másképp nincs jelölve, a méretek milliméterben értendők. Szimbólum Veszélytípus sérülésveszély áramütés veszély tűzveszély WPL 33 HT 3

4 KEZELÉS BIZTONSÁG 2. Biztonság A készülék szerelését, üzembe helyezését, valamint a karbantartását és a javítását csak képzett szakember végezheti. A szakember felelős a szerelés és az üzembe helyezés során az érvényes előírások betartásáért. 2.1 Rendeltetésszerű használat A készüléket kizárólag helyiségek fűtésére és melegvíz készítésére szabad használni. A készüléket a hőnek a levegőből való kinyerésére és a kinyert hőnek a megadott hőmérséklethatárokon belüli tartományban a fűtővízzel működő házi fűtőrendszernek való átadására tervezték. A készüléket háztartási célokra gyártották. Nem szakképzett személyek is biztonságosan kezelhetik. Nem háztartási célra, pl. kisebb műhelyek fűtésére és melegvíz ellátására akkor szabad használni, ha a használata a háztartásokban szokásossal azonos. Más célra való használata nem minősül rendeltetésszerűnek. A rendeltetésszerű használathoz tartozik jelen kezelési utasítás betartása is. A készülék megváltoztatása/átépítése minden jótállási kötelezettséget töröl. 2.2 Biztonsági előírások Ügyeljen az alábbi biztonsági figyelmeztetésekben és előírásokban foglaltaknak a betartására. - Az elektromos szerelést és a fűtési körre való rákötést csak elismert, minősített szakember, vagy a Stiebel Eltron vevőszolgálat technikusa végezheti. - A szerelés és az első üzembe helyezés során a szakember felelős a vonatkozó előírások betartásáért. - A készüléket csak teljesen megszerelt és az összes biztonsági készülékkel ellátott állapotban használják. - Óvják a készüléket a szerelés során a portól és a szennyeződésektől. VESZÉLY! Sérülés! Ha a készüléket gyermekek vagy fizikai, illetve szellemi képességüket tekintve korlátozott személyek kezelnék, biztosítsák, hogy ezt csak az értük felelős személy felügyeletével, vagy az általa való kioktatásuk után történhessen. Figyeljenek a gyerekekre, és biztosítsák, hogy ne használhassák játéknak a készüléket. 2.3 CE jelölés A CE jelölés bizonyítja, hogy a készülék valamennyi alapvető követelménynek megfelel, éspedig: - az elektromágneses zavarásmentesség előírásoknak, - a kisfeszültségű berendezésekre vonatkozó előírásoknak és - a nyomás alatti készülékekre vonatkozó előírásoknak. 2.4 Előírások, szabványok és meghatározások Figyelmeztetés Tartsák be az összes országos és helyi előírást. 3. A készülék leírása A készülék egy fűtő hőszivattyú, ami levegő/víz hőszivattyúként üzemel. A kültéri levegőből a hőt alacsony hőmérsékletszinten vonja ki, amit aztán egy magasabb hőmérsékletszinten a fűtővíznek ad át. A fűtővizet max. 75 C hőmérsékletre melegíti fel. A készülék további tulajdonságai: - padló- és radiátoros fűtési körhöz egyaránt alkalmas C külső hőmérséklet esetén is képes hőt kivonni a levegőből. - Az üzemeléshez szükséges összes alkatrész és biztonsági berendezés bele van építve. - A hűtőközeg nem éghető, biztonsági közeg. Figyelmeztetés A fűtési rendszer központi vezérléséhez WPM 2.1 típusú hőszivattyú vezérlő készülék szükséges. 3.1 Működési mód A készülék a levegőoldali hőcserélőn (elgőzölögtető) keresztül vonja ki a hőt a kültéri levegőből. A most már gőz halmazállapotú hűtőközeget a kompresszor sűríti. Ehhez elektromos energiát használ. A hűtőközeg így magasabb hőmérsékletű lesz, és a hőt ezen a magas hőmérsékleten adja át a fűtőoldali hőcserélőn (kondenzátor) keresztül a fűtési rendszerben keringetett fűtővíznek. Ezután a hűtőközeget egy fojtóelem révén alacsony nyomásra ejti le, és viszszavezeti az elgőzölögtetőbe, ahol az eljárás újra kezdődik. +7 C alatti külső hőmérsékletek esetén a kültéri levegőből a nedvesség az elgőzölögtető lamelláin kicsapódik, és ott vékony jégréteget képez. Ezt a jégréteget a készülék időről-időre automatikusan leolvasztja. A leolvasztás során a víz a leolvasztótálban gyűlik össze, ahonnan egy csővel el kell vezetni. A leolvasztási fázisban a ventilátor kikapcsol, és a hűtőkör fordított üzemmódra vált. A leolvasztáshoz szükséges hőt a készülék a puffertárolóból vonja el. A leolvasztási folyamat végén a hőszivattyú automatikusan a normál üzemmódba tér vissza. 4 WPL 33 HT

5 KEZELÉS BEÁLLÍTÁSOK 4. Beállítások 6.1 Egyéb hibalehetőségek A készülék kezelése kizárólag a hőszivattyú vezérlőn (WPM 2.1) keresztül történik, és nem igényel különösebb beavatkozást. Ügyeljenek a hőszivattyú vezérlő kezelési és szerelési utasításában írtak betartására. 5. Karbantartás és tisztítás Ha a hibát nem tudja elhárítani, hívja fel a szervízt. A jobb és gyorsabb intézkedés érdekében közölje vele a készülék adatlapján lévő számot. Az adatlap a burkolat valamelyik oldallapján, jobb vagy baloldalon elől-felül található. Példa az adatlapra: Készülék és környezeti károk A karbantartási munkákat, mint például az elektromos biztonsági berendezések ellenőrzését csak képzett szakember végezheti. A műanyag és lemezrészek tisztításához elegendő egy nedves kendő. Ne használjanak súroló- vagy oldószeres tisztítóanyagokat! Ellenőrizzék havonta a kondenzátum elfolyás zavartalanságát megszemléléssel. A szennyeződéseket és a dugulást okozó anyagokat haladéktalanul távolítsák el. Készülék és környezeti károk Tartsák a levegő ki- és belépő nyílásokat hó- és lombmentes állapotban. 1 Az adatlapon lévő gyári szám Javasoljuk, hogy évente egy ellenőrzést (a tényleges állapotra), vagy, ha szükséges, egy karbantartást (a parancsolt értékek beállításának finomítása céljából) szakemberrel végeztessenek el. 6. Hibaelhárítás Hiba A hiba oka Elhárítás Nincs melegvíz, vagy hideg a fűtési rendszer Víz van a készülék alatt Egy vagy több biztosíték kiégett A kondenzátum elvezetés eldugult. Ellenőrizze a biztosítékokat a házi elektromos hálózatban Hívjon szakembert, aki az elvezető rendszert kitisztítja WPL 33 HT 5

6 BIZTONSÁG SZERELÉS 7. Biztonság 7.1 Általános biztonsági előírások - A készülék szerelését, üzembe helyezését, valamint a karbantartását és javítását csak képzett szerelő végezheti. - Csak akkor garantáljuk a problémamentes üzemet, ha a készülékhez eredeti gyári kiegészítőket és eredeti alkatrészeket használnak. 7.2 Rendeletek szabványok és meghatározások Figyelmeztetés Ügyeljenek a helyi szabványok és előírások betartására. 9. Előkészítés 9.1 Zajkibocsátás A készülék a levegő belépési és a levegő kilépési oldalaknál zajosabb, mint a két oldalfal irányában. Ügyeljenek ezért az alábbi figyelmeztetésekre. A zajszint értékek a Műszaki adatok/adatlap fejezetben találhatók. Ügyeljenek arra, hogy a levegő belépési irány az uralkodó széliránnyal egyezzen meg. A levegőt az uralkodó széliránynak megfelelően kell áramolnia. Ügyeljenek arra, hogy a levegő belépési, illetve kilépési irányok ne essenek a ház zajérzékeny helyiségeinek (pl. hálószoba) irányába. A fűvel borított területek és a növényzet zajterjedés csökkentő hatású. Ügyeljenek ugyanakkor az alábbi ábra szerinti minimális szabad távolságok betartására. 8. A készülék leírása A készülék védelmet nyújt a fűtési rendszer elfagyása ellen. A beépített fagyvédelmi kapcsoló +8 C kondenzátorhőmérséklet alatt automatikusan bekapcsolja a hőszivattyú köri keringető szivattyút, így minden vízzel töltött részben biztosítja a vízáramlást. Ha a puffertárolóban a hőmérséklet +5 C alá csökken, automatikusan fűtő üzemmódba kapcsolja a hőszivattyút. 8.1 Szállítási terjedelem A készülékkel szállítják - az adattáblát 8.2 Kiegészítők Szükséges kiegészítők A hőszivattyú üzeméhez az alábbi kiegészítőkre van szükségük: Megnevezés Hőszivattyú vezérlő 2.1 típus (WPMS 2.1 vagy WPMW 2.1) Fűtési távállító Puffertároló Csőhőmérséklet érzékelő Merülő érzékelő A WPL 33 HT készülék kültéri felállításához szükséges kiegészítők 8.3 Puffertároló A készülék zavarmentes üzeméhez a puffertároló feltétlenül szükséges. A puffertároló nem csak a hőszivattyú kör és a fűtési kör hidraulikus szétválasztását végzi, hanem hőforrásként szolgál a leolvasztási folyamathoz. A tömör palánk gátolja a zaj terjedését, így a készülék körbevehető vele. Tartsák be ugyanakkor a fenti ábrán lévő minimális távolságokat. Kerüljék a készülék nagykiterjedésű, kemény (pl. kőlapokkal borított) felületre történő telepítését. Kerüljék a készülék hangvisszaverő tulajdonságú falhoz közeli telepítését, mert az a zajszintet növeli. 6 WPL 33 HT

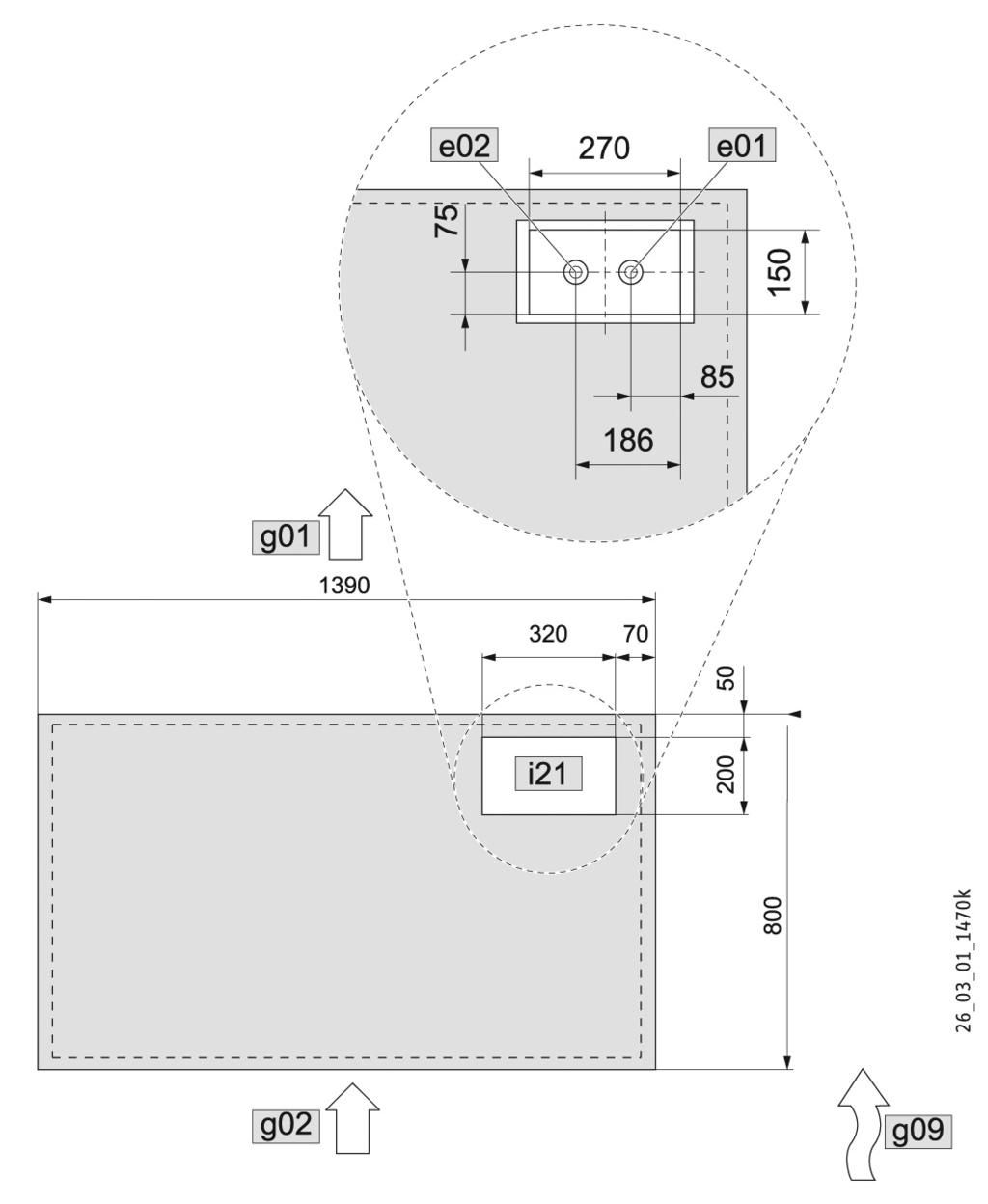

7 ELŐKÉSZÍTÉS Figyelmeztetés A készülékbe alulról bevezetendő csövek és elektromos kábelek részére egy szabad teret kell a készülék alatt kialakítani az alapozásban. Vegyék figyelembe ehhez a Szerelés/Felállítás részben írtakat A telepítés helyének előkészítése Ügyeljenek arra, hogy a készülék minden oldalról hozzáférhető maradjon. - Az alap legyen vízszintes, sík, szilárd és tartós. Ügyeljenek a Műszaki adatok/méretek fejezetben megadott minimális távolságok betartására. 9.3 Felállítás Ügyeljenek az alábbi pontokban leírtak betartására: - Hagyjanak a levegőkilépés irányában legalább 2000 mm távolságot a falig. - Tartsák be a Zajkibocsátás fejezetben leírtakat. - Hagyjanak a levegő belépés irányában legalább 1000 mm távolságot a falig. Példa: telepítés alapra Alapozás kihagyással g01 g02 g09 i21 e01 e02 Levegő kilépés Levegő belépés Uralkodó szélirány Alap kihagyás Fűtési előremenő Fűtési visszatérő 1 Fűtési előremenő 2 Fő bekötőcső 3 Fűtési visszatérő 4 Vezetékek védőcsöve 5 Elektromos vezetékek 6 Vízelvezető 7 Kavicságy 8 Alap Az elektromos szereléshez csak időjárásálló kábeleket használjanak. Az előremenő és visszatérő vezetéket megfelelő hőszigeteléssel óvják a fagy, a sérülés és a nedvesség ellen. Az összes vezetéket hózzák be egy szerelőcsőbe az UV sugárzás és a nedvesség elleni védelem céljából. A szükséges szigetelőanyag vastagság a fűtési rendszerekre vonatkozó rendeletekben található. WPL 33 HT 7

8 A KÉSZÜLÉK SZERELÉSE 9.4 Az elektromos bekötés FIGYELEM, áramütés veszély! Az elektromos szerelési munkák során tartsák be a nemzeti és a helyi előírásokat. FIGYELEM, áramütés veszély! A hálózatra való rákötés fix bekötésű legyen. A készüléket minden póluson egy minimum 3 mm megszakító távolságú kapcsolóval lehessen a hálózatról lekapcsolni. Ez a követelmény a biztosítékokra, LS kapcsolókra és kismegszakítókra is vonatkozik. Készülék károsodás veszély A készülékre megadott feszültségértéknek a hálózati feszültséggel meg kell egyeznie. Ellenőrizzék az adattáblán. A lebiztosításnak megfelelően használják az alábbi táblázatban megadott keresztmetszetű vezetékeket: Lebiztosítás Fogyasztó Keresztmetszet C 35 A Hőszivattyú 10,0 mm 2 (3 fázisú) C 50 A Hőszivattyú 16,0 mm 2 (1 fázisú) C 16 A Beépített 2. hőfejlesztő 2,5 mm 2 (pl. DHC) (3 fázisú) C 35 A Beépített 2. hőfejlesztő (pl. DHC) (1 fázisú) C 16 A Vezérlés 1,5 mm 2 6,0 mm 2 falba épített vezeték esetén 4,0 mm 2 több eres, falon kívüli vezeték esetén, vagy falon kívüli védőcsőben való vezetés esetén 10. Szerelés 10.1 Szállítás Vegyék figyelembe a szállítás során a készülék súlypontjának elhelyezkedését. A súlypont a kompresszor közelében van. Ügyeljenek a szállítás során arra, hogy a készüléket durva lökés ne érje. - Ha a készüléket a szállítás során meg kell dönteni, ez csak rövid ideig és az egyik hosszabbik oldala mentén történhet. Minél hosszabb ideig van a készülék megdöntve, annál jobban szétfolyik a hűtőközeg a rendszerben. Ezért várjanak legalább 30 percet a függőlegesre állítás után, mielőtt a készüléket üzembe helyezik Felállítás Ügyeljenek a készülék felállításánál a levegő kifúvás irányára. A készüléket az előkészített alapra állítsák fel. Készülék károsodás veszély! Szereléskor vegyék figyelembe a vízátfolyás mérő előírt meghúzási nyomatékát (lásd a Műszaki adatok fejezetben, az Adattáblázat részben). Szereljék fel a csőíveket az előremenő és visszatérő fűtővíz vezetékekre (a Kiegészítők a WPL 33 HT kültéri telepítéshez részben feltüntetett idomdarabok). A készülék elektromos adatai a Műszaki adatok fejezetben találhatók. BUS vezetéknek használjanak J-Y (St) 2*2*0,8 mm 2 -es vezetéket. Figyelmeztetés Biztosítsák le külön a három áramkört (hőszivattyú, 2. hőfejlesztő, vezérlés). 1. Fűtési előremenő vezeték 2. Fűtési visszatérő vezeték 3. Átfolyásmérő 4. A csatlakozó kábelek és vezetékek átvezető nyílása 5. Kondenzátum elvezető cső Vezessék át a vízvezetékeket és az elektromos kábeleket a talajból a készülékbe az erre a célra kialakított nyíláson. Figyelmeztetés A burkolatrészeket csak akkor tegyék vissza, ha már a hidraulikus és elektromos rendszert megszerelték. 8 WPL 33 HT

9 A KÉSZÜLÉK SZERELÉSE 10.3 Fűtővíz csatlakoztatás A hőszivattyús fűtővíz kört szakembernek kell megszerelnie a tervezési segédletben található fűtővíz kör tervek alapján. Mossák át alaposan a fűtővíz kört a hőszivattyú csatlakoztatása előtt. Idegen anyagok, mint például forrasztási maradék, rozsda, homok, tömítőanyag, bennmaradása a fűtővíz körben befolyásolja a hőszivattyú üzembiztonságát A fűtési rendszer légtelenítése Gondosan légtelenítsék ki a rendszert. Használják ehhez a hőszivattyún belül az előremenő ágba beépített légtelenítő szelepet is Oxigéndiffúzió Készülék károsodás Kerüljék a hőszivattyúnak nyitott fűtési rendszerekre, vagy az oxigéndiffúzióra nem tömör műanyagcsöves padlófűtést acélcsöves rendszerrel vegyítő fűtési rendszerekre való rácsatlakoztatását. Nyitott fűtési rendszerek, vagy az oxigéndiffúzióra nem tömör műanyagcsöves padlófűtést acélcsöves rendszerrel vegyítő fűtési rendszerek esetén a bediffundáló oxigén az acélcsövekben és az acél alkatrészeken korróziót okoz. A korrózió során keletkező maradványok, például a rozsdaiszap a hőszivattyú kondenzátorában lerakódhat, és a keresztmetszet csökkenés következtében a hőszivattyú teljesítménye csökken, vagy a túlnyomás védelem leállíthatja A fűtési rendszer feltöltése Vízminőség A vízkő képződés okozta károk megakadályozása érdekében, a fűtési rendszer vízzel való feltöltésekor a következőre kell ügyelni: A víz összes keménysége kisebb kell legyen, mint 1 dh (német keménységi fok = 0,18 mmol/l alkáli földfém tartalom). Ha a vízminőség ennél rosszabb, a feltöltéshez használt vizet lágyítani kell. Készülék és környezeti károk A feltöltéshez nem szabad sótalan vizet vagy esővizet használni, mert ez erősebb korrózióhoz vezet. A víz lágyításához, valamint a rendszer mosatásához és feltöltéséhez alkalmas készülékeket a vevőszolgálatunknál bérelhet, vagy a szakkereskedésben rendelheti meg. Használhatja a Stiebel Eltron HZEA lágyító szerelvényét is. 1 Légtelenítő szelep 10.6 Hőmennyiség mérő Készülék károsodás Hőmennyiségmérő beépítése esetén vegyék figyelembe, hogy a legtöbb hőmennyiségmérőnek nagy hidraulikai ellenállása van. Ezért a keringető szivattyút nagyobb emelőmagasságúra kell választani Kondenzátum elvezetés A kondenzátum elvezetéséhez a vízgyűjtő tálca aljára gyárilag egy elvezető cső van szerelve. A cső a vezetékek átvezetésére szolgáló, az alaplapon kivágott nyílás közelében végződik a hűtőaggregát jobboldalán. Vezessék a csövet a készülék aljáig. A cső legyen fagytól védett és végig lejtéssel fektetett Külső kiegészítő hőfejlesztő A bivalens rendszereknél a hőszivattyút mindig a 2. hőfejlesztő (pl. olajkazán) visszatérő vezetékére kell hidraulikusan rákötni. WPL 33 HT 9

10 A KÉSZÜLÉK SZERELÉSE 10.9 Elektromos bekötés Általános leírás Az elektromos bekötésnél vegyék figyelembe a hőszivattyú vezérlő kezelési és szerelési utasítását is. Az elektromos bekötést csak engedéllyel bíró szakember végezheti jelen utasítás alapján. A szereléshez a helyi áramszolgáltató engedélyének rendelkezésre kell állnia. Csatlakoztassák a három elektromos áramkört az alábbi táblázatok szerint. Egyfázisú készülék x3 x5 Hálózati csatlakozás (hőszivattyú, kompresszor) L,N,PE DHC (kiegészítő) L, L, N, PE A kábelek vezetése Vezessék az elektromos kábeleket a jobboldali kerettartóban. Rögzítsék a kábeleket a kerettartóhoz kábelrögzítővel a rajta az erre a célra kialakított lyukak segítségével. x4 x2 Bekötési teljesítmény Vezérlés sorkapcsa Hálózati bekötés: L, N, PE Vezérlés bemenetei: 2. hőfejlesztő (belső DHC) Külső vezérlésű önálló üzem Kisfeszültségű sorkapocs Sorkapocs kiosztás 3,0 kw L N PE 3,2 kw L N PE 6,2 kw L L N PE H L Buszvezeték HIGH Buszvezeték LOW Buszvezeték FÖLD Háromfázisú készülék x3 x5 Hálózati csatlakozás (hőszivattyú, kompresszor) L1, L2, L3, N, PE DHC (kiegészítő) L1, L2, L3, N, PE A bekötés megvalósítása Vegyék figyelembe az Elektromos szerelés előkészítése pontban írtakat. Bekötési teljesítmény Sorkapocs kiosztás 2,6 kw L1 N PE 3,0 kw L2 N PE 3,2 kw L3 N PE 5,6 kw L1 L2 N PE 5,8 kw L1 L3 N PE 6,2 kw L2 L3 N PE 8,8 kw L1 L2 L3 N PE x4 x2 Vezérlés sorkapcsa Hálózati bekötés: L, N, PE Vezérlés bemenetei: 2. hőfejlesztő (belső DHC) Külső vezérlésű önálló üzem Kisfeszültségű sorkapocs H Buszvezeték HIGH L Buszvezeték LOW Buszvezeték FÖLD + A buszvezetéknél a + nincs bekötve 1 A csatlakoztatási tér 10 WPL 33 HT

11 A KÉSZÜLÉK SZERELÉSE Egyfázisú készülék Háromfázisú készülék WPL 33 HT 11

12 ÜZEMBE HELYEZÉS A burkolat elemei A burkolat elemeinek szerelése 11. Üzembe helyezés A készülék üzeméhez egy WPM 2.1 hőszivattyú vezérlő szükséges. Ezen lehet a szükséges beállításokat elvégezni a hőszivattyú üzeme előtt vagy alatt. A hőszivattyú vezérlő üzembe helyezési listájában szereplő beállításokat, a készülék üzembe helyezését és az üzemeltető kioktatását szakembernek kell elvégeznie. Az üzembe helyezést a készülék és a hőszivattyú vezérlő kezelési és szerelési utasításai szerint kell elvégezni. Az üzembe helyezéshez kérhetik a szakszerviz ingyenes segítségét. Ha a készüléket ipari környezetben akarják használni, az üzembe helyezéshez adott esetben figyelembe kell venni az erre a helyzetre vonatkozó biztonsági előírásokat is. Erről további felvilágosítást a helyi biztonsági felügyelettől lehet kapni. Az üzembe helyezés után a jelen kezelési és szerelési utasításban található üzembe helyezési jegyzőkönyvet ki kell tölteni Üzembe helyezés előtti ellenőrzések 1 Oldalfal 2 Tetőelem 3 Mellső fal 4 Adattábla 5 Hátfal Tegyék rá a tetőelemet a készülékre, és rögzítsék két csavarral. Akasszák rá a négy oldalsó elemet a keret horgaira. Végül rögzítsék ezeket egy-egy csavarral. Ragasszák fel a készülékkel szállított adattáblát valamelyik oldalsó lapra, fent, elöl, egy jól látható helyre. Az üzembe helyezés előtt ellenőrizzék az alábbi pontokban szereplő rendszereket és készülékeket: Fűtési rendszer - Fel lett töltve a fűtési rendszer a megfelelő nyomásra, és kinyitották a gyorslégtelenítőt? Hőmérséklet érzékelő - Helyesen építették be és csatlakoztatták a külső hőmérséklet érzékelőt és a visszatérő hőmérséklet érzékelőt (a puffertárolóval összekötve)? Hálózati bekötés - Szakszerűen történt az elektromos hálózatra való rákötés? 12 WPL 33 HT

13 ÜZEMBE HELYEZÉS 11.2 Első üzembe helyezés Csúszókapcsoló (WP típus) az IWS III HT elektronikában Nyissák ki a kapcsolódobozt a következő módon. Csavarják ki a csavarokat. Emeljék meg a burkolólapot. Vegyék le előre mozgatva a burkolólapot. WP-Typ csúszókapcsoló A WP-Typ csúszókapcsolóval lehet kiválasztani a hőszivattyú típusát. A beállítás ennél a készüléknél gyárilag a kétkompresszoros üzem, beépített 2. hőfejlesztővel (DHC) típusra történt. Ellenőrizze, hogy a csúszókapcsoló beállítása helyes-e. Kétkompresszoros üzemű, beépített 2. hőfejlesztővel (DHC) üzemelő hőszivattyúhoz tartozó beállítás: Ha a készüléket bivalens üzemben, egy külső 2. hőfejlesztővel együtt használják, vagy modulként, egy második hőszivattyúval együtt, a csúszókapcsolót az alábbi ábra szerinti állásba kell beállítani. Kétkompresszoros üzemű, külső 2. hőfejlesztővel együtt üzemelő hőszivattyúhoz tartozó beállítás: Az IWS III beállításainak ellenőrzése A készülékbe épített 2. hőfejlesztőt (DHC) ebben az esetben elektromosan nem kell bekötni. BA csúszókapcsoló Ellenőrizze, hogy a csúszókapcsoló beállítása helyes-e. 1 Világító diódák 2 Visszaállító (reset) gomb 3 Csúszókapcsoló (WP típus) 4 Csúszókapcsoló (BA) WPL 33 HT 13

14 ÜZEMEN KÍVÜLI HELYEZÉS 12. Üzemen kívüli helyezés Készülék és környezeti károk Az áramellátást a fűtési időszakon kívül nem szabad kikapcsolni. Feszültség nélkül az egyébként aktivált fagyvédelem nem működik. A hőszivattyú vezérlő automatikusan kapcsol nyári, illetve téli üzemre. Olvassák el a következő pontokban leírtakat, és kövessék az azokban foglalt utasításokat Az IWS III elemei Az IWS III HT (integrált hőszivattyú vezérlő III) segít a hibakeresésben, ha a hibát a WPM 2.1 hőszivattyú vezérlővel nem találták meg Készenléti üzem A készülék üzemen kívül helyezéséhez elegendő, ha a hőszivattyú vezérlőn a rendszert készenléti üzemállapotba kapcsolják. Ekkor a biztonsági funkciók, pl. a fagyvédelem, aktívak maradnak Hálózati feszültség lekapcsolása Ha a készüléket hosszabb időre le kell kapcsolni a hálózatról, ügyeljenek az alábbi figyelmeztetésre. Készülék és környezeti károk Egyidejű fagyveszély és a hálózatról lekapcsolt hőszivattyú esetén vízoldalon teljesen ürítsék le a rendszert. 13. Hibaelhárítás Figyelmeztetés Vegyék figyelembe a hőszivattyú vezérlő szerelési és kezelési utasításában írtakat. Figyelmeztetés A következőkben leírt, hibakeresésre vonatkozó utasításokat csak erre kiképzett szakember hajthatja végre. 1 Világító diódák 2 Visszaállító (reset) gomb 3 Csúszókapcsoló (WP típus) 4 Csúszókapcsoló (BA) Az IWS III HT WP-Typ csúszókapcsolójának ellenőrzése Ellenőrizzék, hogy a WP-Typ csúszókapcsoló az alábbiak szerint van beállítva:. Beépített 2. hőfejlesztővel (DHC) üzemelő hőszivattyú esetében: Nyissák ki a kapcsolódobozt a következő módon. Csavarják ki a csavarokat. Emeljék meg a burkolólapot. Vegyék le előre mozgatva a burkolólapot. Külső 2. hőfejlesztővel együtt üzemelő hőszivattyú esetében: Ha a készüléket bivalens üzemben, egy külső 2. hőfejlesztővel együtt használják, vagy modulként, egy második hőszivattyúval együtt, a csúszókapcsolót az alábbi ábra szerinti állásba kell beállítani. A készülékbe épített 2. hőfejlesztőt (DHC) ebben az esetben elektromosan nem szabad bekötni. 14 WPL 33 HT

15 KARBANTARTÁS Az IWS III HT BA csúszókapcsolójának ellenőrzése Ellenőrizze, hogy a csúszókapcsoló beállítása az alábbiak szerinti-e A biztonsági hőmérséklethatároló visszaállítása Ha a fűtővíz hőmérséklete a 85 C-t meghaladja (például a túl alacsony keringetett térfogatáram miatt), a beépített 2. hőfejlesztő kikapcsol. Szüntessék meg a hiba forrását. Állítsák a biztonsági hőmérséklethatárolót újra alapállásba. Nyomják meg ehhez az alábbi ábrán megjelölt gombot Világító diódák (1) Piros LED Hiba Hibaok Elhárítás A készülék kikapcsol, és csak a lejárt állásidő után indul újra. A piros LED villog. Hőszivattyú hiba Ellenőrizze a WPM hőszivattyú vezérlő hibajelentéseit. Végezzen el egy IWS visszaállítást (reset) a WPM kezelési és szerelési utasítása szerint. A hőszivattyú véglegesen kikapcsol. A piros LED világít. 5 hibajelenség két órás kompreszszorüzem alatt. Zöld LED középen A zöld LED az inicializálás alatt villog, és csak akkor vált folyamatos világításra, ha a kapcsolat a WPM hőszivattyú vezérlővel létrejött Visszaállító (reset) gomb Ellenőrizze a WPM hőszivattyú vezérlő hibajelentéseit. Hárítsa el a hibát a WPM kezelési és szerelési utasítása alapján (hibalista). Végezzen el egy IWS visszaállítást (reset) a WPM kezelési és szerelési utasítása szerint. 1 Biztonsági hőmérséklethatároló visszaállító (reset) gomb 14. Karbantartás Ha a rendszerbe hőmennyiségmérő van beépítve, annak a szűrőjét rendszeresen tisztítani kell. Az elgőzölögtető lamelláit, amelyek az oldalfal levétele után hozzáférhetők, időről időre meg kell tisztítani a levelektől és az egyéb szennyeződésektől. Ha a készülék IWS elektronikáját helytelenül inicializálták, a visszaállító gomb megnyomásával a beállítások az eredeti értékre állíthatók vissza. Vegyék figyelembe ehhez a WPM hőszivattyú vezérlő kezelési és szerelési utasításában lévő Az IWS újra inicializálása c. fejezetben írtakat A kondenzátum elvezető cső tisztítása A környezeti hatások miatt előfordulhat, hogy a kondenzátum elvezető cső eltömődik. A tisztítást az alábbi módon végezzék el: FIGYELEM, áramütés veszély! Kapcsolják le a készüléket minden póluson a hálózatról, mielőtt a burkolatát leveszik. Szereljék le a készülék burkolati elemeit (lásd a Szerelés fejezetben). Ellenőrizzék a kondenzátum elvezető csövet. Haladéktalanul távolítsák el az eltömődést okozó szennyeződést. Szereljék vissza a készülék burkolati elemeit (lásd a Szerelés fejezetben). WPL 33 HT 15

16 MŰSZAKI ADATOK 15. Műszaki adatok 15.1 Elektromos kapcsolási rajz (háromfázisú kivitel) 16 WPL 33 HT

17 MŰSZAKI ADATOK WPL 33 HT 17

18 MŰSZAKI ADATOK 15.2 Elektromos kapcsolási rajz (egyfázisú kivitel) 18 WPL 33 HT

19 MŰSZAKI ADATOK WPL 33 HT 19

20 MŰSZAKI ADATOK Az elektromos kapcsolási rajz jelölései A2 Belső hőszivattyú vezérlés (IWS) A3 Kompresszor inverter L A4 Kompresszor inverter H A5 CAN bus soros váltó A6 SMPS építőelem A7 Árammérő elektronika B1 Hőszivattyú előremenő hőmérséklet érzékelő KTY B2 Hőszivattyú visszatérő hőmérséklet érzékelő KTY B5 Hőszivattyú forrógáz hőmérséklet érzékelő PT1000 B6 Beszívott levegő hőmérséklet érzékelő PT1000 B7 Kondenzátor kilépő hőmérséklet érzékelő KTY B8 Elgőzölögtető kilépő hőmérséklet érzékelő PT1000 B9 Fagyvédelmi hőmérséklet érzékelő KTY B11 Kompresszor alacsony nyomású belépő hőmérséklet érzékelő PT1000 B12 Kompresszor magasnyomású kilépő hőmérséklet érzékelő PT1000 E1 Beépített 2. hőfejlesztő (DHC) E2 Olajteknő fűtés L E3 Olajteknő fűtés H F2 Túlnyomás kapcsoló 30 bar F3 Túlnyomás kapcsoló 40 bar F5 Biztonsági hőmérsékletvédelem (DHC) F6 Forrógáz hővédő kapcsoló; kompresszor H F7 Tekercs hővédő kapcsoló; kompresszor H F8 Tekercs hővédő kapcsoló; kompresszor H K1 Kompresszor indításvédelem L K2 Kompresszor indításvédelem H K3 Biztosíték K6 DHCK5 relé; DHC relé K6 DHC relé M1 Kompresszormotor L M2 Kompresszormotor H M6 Ventilátormotor M7 Az expanziós szelep léptető motorja M8 Az elektromos befecskendező szelep léptető motorja N2 Nyomáskülönbség kapcsoló (leolvasztás) N3 Nyomáskülönbség transzmitter (leolvasztás) P1 Túlnyomás érzékelő (42 bar) P3 Alacsony nyomás érzékelő (16 bar) P4 Középnyomás érzékelő (30 bar) V1 Átfolyás érzékelő X1 Belső osztó sorkapocs X2 Külső BUS vezeték sorkapocs X3 Külső hálózat sorkapocs X4 Külső vezérlés sorkapocs X5 Külső DHC sorkapocs X6 4 pólusú sorkapocs X7 4 pólusú sorkapocs X29 12 pólusú IWS csatlakozó - vezérlés X30 3 pólusú IWS csatlakozó - BUS X33 5 pólusú IWS csatlakozó elektromos expanziós szelep X34 7 pólusú IWS csatlakozó - érzékelők X35 6 pólusú IWS csatlakozó hőmérséklet érzékelők X36 3 pólusú IWS csatlakozó ventilátor X37 5 pólusú IWS csatlakozó elektromos befecskendező szelep X38 3 pólusú IWS csatlakozó - olajteknő fűtés csatlakozó X39 7 pólusú IWS csatlakozó - hőmérséklet X40 6 pólusú IWS csatlakozó HT speciál X41 Összekötő elektronika X42 5 pólusú CSW csatlakozó com2 X43 X44 X45 X46 X47 Y1 Y2 Y3 Y4 5 pólusú CSW csatlakozó com1 3 pólusú CSW csatlakozó CAN 2 pólusú CSW csatlakozó ellátás 3 pólusú árammérő elektronika csatlakozó DHC csatlakozó Átváltó szelep (leolvasztás) Olajkiegyenlítő szelep Nyomáskiegyenlítő szelep Kompresszor magasnyomású elzáró szelep 20 WPL 33 HT

21 MŰSZAKI ADATOK 15.3 Méretek g01 g02 i21 levegő belépés levegő kilépés csatlakozó vezetékek átvezető nyílása WPL 33 HT 21

22 MŰSZAKI ADATOK 15.4 Adattábla WPL 33 HT alapkészülék WPL 33 HTS alapkészülék Rendelési szám Hőteljesítmények EN szerint Hőteljesítmény A-15/W35 esetén (EN14511 szerint) kw 13,38 13,38 Hőteljesítmény A-15/W55 esetén (EN14511 szerint) kw 14,03 14,03 Hőteljesítmény A-15/W75 esetén (EN14511 szerint) kw 14,69 14,69 Hőteljesítmény A-7/W35 esetén (EN14511 szerint) kw 15,47 15,47 Hőteljesítmény A-7/W55 esetén (EN14511 szerint) kw 16,16 16,16 Hőteljesítmény A-7/W35 esetén (EN14511 szerint) részterhelés kw 9,36 9,36 Hőteljesítmény A-7/W55 esetén (EN14511 szerint) részterhelés kw 9,45 9,45 Hőteljesítmény A2/W35 esetén (EN14511 szerint) részterhelés kw 6,59 6,59 Hőteljesítmény A2/W55 esetén (EN14511 szerint) részterhelés kw 7,95 7,95 Hőteljesítmény A7/W35 esetén (EN14511 szerint) részterhelés kw 7,21 7,21 Hőteljesítmény A7/W55 esetén (EN14511 szerint) részterhelés kw 5,34 5,34 Hőteljesítmény A10/W35 esetén (EN14511 szerint) részterhelés kw 6,81 6,81 Hőteljesítmény A10/W55 esetén (EN14511 szerint) részterhelés kw 6,05 6,05 Teljesítményfelvételek EN szerint Teljesítményfelvétel A-15/W35 esetén (EN14511 szerint) kw 6,73 6,73 Teljesítményfelvétel A-15/W55 esetén (EN14511 szerint) kw 8,21 8,21 Teljesítményfelvétel A-15/W75 esetén (EN14511 szerint) kw 9,83 9,83 Teljesítményfelvétel A-7/W35 esetén (EN14511 szerint) kw 7,46 7,46 Teljesítményfelvétel A-7/W55 esetén (EN14511 szerint) kw 8,70 8,70 Teljesítményfelvétel A-7/W35 esetén (EN14511 szerint) részterhelés kw 3,65 3,65 Teljesítményfelvétel A-7/W55 esetén (EN14511 szerint) részterhelés kw 4,60 4,60 Teljesítményfelvétel A2/W35 esetén (EN14511 szerint) részterhelés kw 1,88 1,88 Teljesítményfelvétel A2/W55 esetén (EN14511 szerint) részterhelés kw 3,44 3,44 Teljesítményfelvétel A7/W35 esetén (EN14511 szerint) részterhelés kw 1,82 1,82 Teljesítményfelvétel A7/W55 esetén (EN14511 szerint) részterhelés kw 2,17 2,17 Teljesítményfelvétel A10/W35 esetén (EN14511 szerint) részterhelés kw 1,44 1,44 Teljesítményfelvétel A10/W55 esetén (EN14511 szerint) részterhelés kw 2,27 2,27 Jóságfokok EN szerint Jóságfok A-15/W35 esetén (EN14511 szerint) Jóságfok A-15/W55 esetén (EN14511 szerint) - 1,71 1,71 Jóságfok A-15/W75 esetén (EN14511 szerint) - 1,49 1,49 Jóságfok A-7/W35 esetén (EN14511 szerint) - 2,07 2,07 Jóságfok A-7/W55 esetén (EN14511 szerint) - 1,86 1,86 Jóságfok A-7/W35 esetén (EN14511 szerint) részterhelés - 2,56 2,56 Jóságfok A-7/W55 esetén (EN14511 szerint) részterhelés - 2,06 2,06 Jóságfok A2/W35 esetén (EN14511 szerint) részterhelés - 3,5 3,5 Jóságfok A2/W55 esetén (EN14511 szerint) részterhelés - 2,3 2,3 Jóságfok A7/W35 esetén (EN14511 szerint) részterhelés - 3,96 3,96 Jóságfok A7/W55 esetén (EN14511 szerint) részterhelés - 2,47 2,47 Jóságfok A10/W35 esetén (EN14511 szerint) részterhelés - 4,73 4,73 Jóságfok A10/W55 esetén (EN14511 szerint) részterhelés - 2,66 2,66 Zajszint adatok Hangteljesítmény szint (EN 12102) db(a) Alkalmazási hőmérséklethatárok Fűtésoldali alsó hőmérséklethatár C Fűtésoldali felső hőmérséklethatár C Levegő oldali alsó hőmérséklethatár C Levegő oldali felső hőmérséklethatár C WPL 33 HT

23 MŰSZAKI ADATOK WPL 33 HT alapkészülék WPL 33 HTS alapkészülék Elektromos adatok Kompresszor lebiztosítás A 3*C35 1*C50 Vezérlési kör lebiztosítás A 1*C16 1*C16 Beépített 2. hőforrás (DHC) lebiztosítás A 3*C16 2*C35 Frekvencia Hz Kompresszor fázisszáma 3/N/PE 1/N/PE Vezérlés fázisszáma 1/N/PE 1/N/PE Beépített 2. hőfejlesztő (DHC) fázisszáma 3/N/PE 1/N/PE Kompresszor névleges feszültsége V Vezérlés névleges feszültsége V hőfejlesztő névleges feszültsége V Indítási áramerősség A >30 >30 Üzemi áramerősség A Kivitel Hűtőközeg R407c R407c Leolvasztási mód fordított üzem fordított üzem Védettség (IP) egyéb egyéb Méretek Magasság mm Szélesség mm Mélység mm Magasság (kültéri telepítés) mm Szélesség (kültéri telepítés) mm Mélység (kültéri telepítés) mm Magasság (beltéri telepítés) mm Szélesség (beltéri telepítés) mm Mélység (beltéri telepítés) mm Tömegek Tömeg kg Csatlakozások Előremenő/visszatérő fűtési vezeték csatlakozása G 1 ¼ külső menet G 1 ¼ külső menet Átfolyó vízáram mérő meghúzási nyomatéka Nm Levegőtömlő beszívás/kifúvás oldali csatlakozása DN 560 DN 560 Értékek Hűtőközeg töltési tömege kg 5,8 5,8 Fűtésoldali víz térfogatáram m 3 /h 0,93 0,93 Hőforrás (levegő) oldali térfogatáram m 3 /h WPL 33 HT 23

24 FŰTÉSI TELJESÍTMÉNYDIAGRAMOK 16. Fűtési teljesítménydiagramok Jelmagyarázat a teljesítménydiagramokhoz X A hőforrás (levegő) oldali belépő hőmérséklet [ C] Y Fűtési hőteljesítmény [kw] 1 Előremenő hőmérséklet: +35 C 2 Előremenő hőmérséklet: +45 C 3 Előremenő hőmérséklet: +55 C 4 Előremenő hőmérséklet: +65 C 5 Előremenő hőmérséklet: +75 C 16.1 Fűtési hőteljesítmény 24 WPL 33 HT

25 FŰTÉSI TELJESÍTMÉNYDIAGRAMOK 16.2 Fűtési teljesítményfelvétel 16.3 Fűtési jóságfok WPL 33 HT 25

26 ÜZEMBE HELYEZÉSI JEGYZŐKÖNYV 17. Üzembe helyezési jegyzőkönyv 1. A vevő adatai: 6. Telepítési körülmények jelen kezelési és szerelési utasítás szerint: A telepítési helyiség térfogata m 3 7. Üzemmód 2. A szerelő adatai: Monovalens Bivalens - párhuzamos üzemű - részben párhuzamos üzemű - alternatív üzemű Bivalens esetben a 2. hőfejlesztő 3. Az épület típusa Családi ház Többlakásos ház Házi műhely Ipari műhely Középület Egyedi hőszivattyú Modul hőszivattyú 4. A készülék típusa Megrendelési szám: Gyártási szám: Gyári szám: 5. A hőszivattyú telepítése Gázkazán Olajkazán Szilárd tüzelésű kazán Távfűtés Elektromos fűtőpatron 8. Hidraulikus bekötés puffertartállyal igen nem A puffertartály térfogata 9. Melegvíz készítés Hőszivattyútól független igen nem Külső hőcserélővel igen nem Belső hőcserélővel igen nem liter Kültéren Beltérben Betonkeretre Sávos alapra Sík padlóra Pincében Földszinten Emeleten Padlástérben Stiebel Eltron gyártmány; típusa: Más gyártmány; típusa: Vízszintes: igen nem Zajszigetelt az épülettől: igen nem 26 WPL 33 HT

27 ÜZEMBE HELYEZÉSI JEGYZŐKÖNYV 10. Hőforrás Levegő Külső levegő Kifújt beltéri levegő Hőmérséklete min. C Talaj Talajszonda Cső névleges átmérője: max. C darabszáma: Osztó van nincs Furat mélysége: Csatlakozás Tichelmann kapcsolás szerint igen nem Talajkollektor Csőhossz: Cső névleges átmérője: Lefedett terület: Osztó van nincs Furatok mélysége: Csatlakozás Tichelmann kapcsolás szerint igen nem Hőhordozó közeg Típusa: Koncentráció: Fagyállósági határ: C 12. A fűtési rendszer berendezései Hőforrás oldali keringető szivattyú Gyártó / típus: / Fűtésköri keringető szivattyú Gyártó / típus / Hőszivattyú/hőcserélő köri keringető szivattyú Gyártó / típus / Hőcserélő/tároló köri keringető szivattyú Gyártó / típus / Puffertároló köri keringető szivattyú Gyártó / típus / Melegvíz recirkulációs szivattyú Gyártó / típus / Hőszivattyú/hőcserélő köri keringető szivattyú Gyártó / típus / Keverőszelep Gyártó / típus / Keverőszelep hajtása Gyártó / típus / 13. Szabályozó / vezérlő készülék Stiebel Eltron / típus: Egyéb gyártó / típus: Beállítás az üzembe helyezési jegyzőkönyv szerint Víz Egyéb: Kútvíz Felszíni víz 14. Elektromos bekötés Vezeték típusa: Érszám: Keresztmetszet: Kábelvezetés az előírások szerint igen nem 11. Fűtési rendszer Padlófűtés Konvektoros fűtés Fűtőlap Radiátoros fűtés Tervezési hőmérséklet: előremenő C /visszatérő C Hőszivattyú vezérlő rendszer Vezeték típusa: Érszám: Keresztmetszet: WPL 33 HT 27

28 ÜZEMBE HELYEZÉSI JEGYZŐKÖNYV 15. Mért értékek A hőszivattyú 10 perces működése után mért értékek a hőszivattyún Sole / víz / levegő belépés: C Sole / víz / levegő kilépés: C Hőszivattyú előremenő: C Hőszivattyú visszatérő: C 16. VDE 0701 szerinti ellenőrzés Elvégezve: igen nem Értékek rendben: igen nem 17. A rendszer kapcsolási vázlata Hely, dátum Szerelő aláírása 28 WPL 33 HT

29 FELJEGYZÉSEK WPL 33 HT 29
