TA-SCOPE. Beszabályozó műszer ENGINEERING ADVANTAGE

Átírás

1 Műszerek TA-SCOPE Beszabályozó műszer Nyomástartás & Vízminőség Beszabályozás & Szabályozás Hőmérséklet-szabályozás ENGINEERING ADVANTAGE A TA-SCOPE nagy teljesítményű, hatékony beszabályozó műszer. Segítségével pontosan megmérhető és dokumentálható a hidraulikai rendszerekben fellépő nyomáskülönbség (Δp), térfogatáram, hőmérséklet és teljesítmény. Masszív, pontos és felhasználóbarát. A TA-SCOPE nemcsak egy gyorsabb, hatékonyabb beszabályozást, hanem a pontos hibadiagnózis felállítását is lehetővé teszi. A TA-SCOPE beszabályozó műszer könnyen csatlakoztatható a TA-Select számítógépes szoftverhez, így a rögzített adatok a lehető legjobban kiértékelhetők, professzionális mérési jegyzőkönyvek készíthetők, és a beszabályozó műszer szoftvere automatikusan frissíthető.

2 Felhasználó barát kivitel Az ergonomikus és fehasználó barát kezelői felület még könnyebbé és kényelmesebbé teszi a beszabályozást. Interaktív szoftver A műszer szoftveres varázslója, lépésről-lépésre vezeti a felhasználót a minél gyorsabb mérés, beszabályozás és hibafeltárás érdekében. Vezetéknélküli kapcsolat A megbízható beszabályozás érdekében a teljesen feltöltött TA-SCOPE, 3 napra elegendő akkumulátor kapacitással rendelkezik a vezetéknélküli kapcsolathoz. Műszaki ismertető A TA-SCOPE beszabályozó műszer a hidraulikai rendszerekben fellépő nyomáskülönbség (Δp), térfogatáram, hőmérséklet és teljesítmény mérésére és dokumentálására szolgál. A TA-SCOPE beszabályozó műszer két fő részből áll: Műszer számítógépes alapú egység, mely tartalmazza a TA szelepjelleggörbéket. A színes kijelzőn könnyen elérhetőek és egyszerűen kezelhetőek az egyes funkciók. Nyomáskülönbség Szenzor A Dp Szenzor vezeték nélkül kommunikál a műszerrel. A szenzor LED-kijelzővel rendelkezik, mely mutatja a kommunikáció és az akkumulátor állapotát. Természetesen lehetőség van arra is, hogy a Dp Szenzor és a műszer vezetékkel is kommunikáljon egymással. A TA-SCOPE automatikusan felszólít kalibrációra, ha annak szükségességét érzékeli. A Dp Szenzor kialakításának és a kalibrációnak köszönhetően kiküszöbölhető a nem megfelelő légtelenítésből eredő mérési hibák. Méréstartomány: Relatív nyomás: max kpa Nyomáskülönbség: TA-SCOPE kpa TA-SCOPE HP kpa Ajánlott nyomáskülönbség tartomány térfogatáram mérésénél: TA-SCOPE kpa TA-SCOPE HP kpa Hőmérséklet méréstartomány folyékony közeg mérésénél: -20 C 120 C Mérési hibahatár: Nyomáskülönbség: TA-SCOPE 0,1 kpa vagy a mért érték 1%-a, közül a nagyobb TA-SCOPE HP 0,2 kpa vagy a mért érték 1%-a, közül a nagyobb Térfogatáram: mint a nyomáskülönbségnél + a szelep mérési hibahatára Hőmérséklet: <0.2 C Akkumulátor kapacitása, üzem- és töltési idők: Műszer: - akkumulátor, kapacitás: mah - üzemidő (bekapcsolt háttérvilágítással): >25 h - töltési ideje teljes kapacitásra: 6-7 h Dp Szenzor: - akkumulátor, kapacitás: mah - üzemidő (folyamatos mérés): >25 h - töltési ideje teljes kapacitásra: 1,5 h Adatgyűjtési idő (készenléti állapotban): >100 nap Érintésvédelmi osztály: Műszeregység (vezeték nélküli üzemmódban): IP 64 Dp Szenzor egység (vezeték nélküli üzemmódban): IP 64 Biztonsági nyomás- és hőmérsékletérzékelő: IP 65 Digitális Hőmérséklet Szenzor: IP 65 Környezeti hőmérséklet: Üzem közben és töltés közben: 0-40 C Tárolás során*: C *) Fagyveszély esetén ne hagyjon vizet a szenzorban. Relatív páratartalom: Relatív páratartalom: max. 90%RH Töltő: Bemenő feszültség: 5,2 V DC (minimum 5,0 V, maximum 5,3 V) Kimeneti áram: Minimum 1 A. Érintésvédelmi osztály: II. Megfelelőségi tanúsítvány: IEC (868 MHz) és/vagy UL, CSA (915 MHz). Megfelel az LPS szabályzatban előírtaknak. Hordozó táska méretei: TA-SCOPE Premium táska: HxSZxM = 430x285x170 mm TA-SCOPE táska: HxSZxM = 325x255x165 mm 2

3 Hidraulikai funkciók Gyors mérés A térfogatáram, a nyomáskülönbség (Δp), a hőmérséklet és a teljesítmény egyszerű mérése. Akkor használatos, ha csak egy vagy néhány szelepet vizsgál. A funkció nem igényli a hálózat vagy modul előzetes definiálását. Hidraulikai hálózat A TA-Select szoftverrel létrehozott, összetett hálózatok könnyen áttölthetők a TA-SCOPE-ra. Az előre definiált hálózatot bármikor használhatja mérésre, beszabályozásra, az üzembehelyezés során hibadiagnosztikára. Minden hidraulikai funkció alkalmazható bármely, a hidraulikai hálózatból kiválasztott szelepre. Beszabályozás A TA-Wireless és TA-Diagnostic módszer igen hatékony eljárás a hidraulikai rendszerek beszabályozásához. A TA-Wireless módszerrel egyszerre kér Dp szenzort használva igazán könnyűvé válik a beszabályozás. A TA-Diagnostic módszerrel minden szelep megmérésre kerül a modulon belül. Majd automatikusan kiszámítja a műszer a szükséges dp -t és a megfelelő szelepállásokat a tervezett térfogatáramok elérése érdekében. Hibadiagnosztika A szoftveres varázslók lépésről-lépésre vezetik a felhasználót a hidraulikus rendszerekben fellépő problémák, hibák azonosítási, elhárítási eljárásain, pl. a Dp (Δp) analízisen. Adatgyűjtés Adott időtartamra kiterjedő mérés. Célja a térfogatáram, nyomáskülönbség (Δp), hőmérséklet és teljesítmény esetleges ingadozásainak elemzése. Az összegyűjtött adatok eltárolásra kerülnek, és numerikus vagy grafikus formában megjeleníthetők, a TA-SCOPE műszer kijelzőjén és a TA-Select szoftverben is. Kisegítő funkciók Közeg A rendszerben mérendő és diagnosztizálandó közeg beállításai. A leggyakrabban használt közeg a víz, de a TA-SCOPE a különféle adalékanyagokkal ellátott vizet is képes kezelni. Hidraulikai számítások Számítások végrehajtása a térfogatáram, nyomáskülönbség (Δp), Kv-érték, a teljesítmény, illetve hőmérséklet-különbség (ΔT) összefüggése alapján. A funkció a csővezetékek és szelepek kiválasztásában is segítséget nyújt a hidraulikus rendszerek tervezésénél, illetve a mértékegységátváltásokat is lehetővé tesz. Beállítások A műszer, illetve a Beállítások funkció információinak megjelenítésére vonatkozó beállítások kezelése. Információ Olyan hasznos információkat jelenít meg, mint pl. a szoftververzió, az utolsó kalibráció időpontja, illetve a műszeregység, a Dp Szenzor vagy a hőmérsékletszenzor akkumulátorának állapota. 3

4 A hordtáska tartozékai TA-SCOPE Premium A TA-SCOPE Premium táskája egy nagyobb, robosztus, osztott táska. Összehasonlítva a normál táskával, az alábbiakat tartalmazza: - Kombinált biztonsági nyomás és hőmérséklet mérő tüske, mely lehetővé teszi a közeghőmérséklet korrekciót és az egyszerűbb teljesítménymérést - A kiegészítők bővebb kínálata, - Extra hely a második (opcionális) nyomástávadónak és kiegészítőknek 1. Műszer (Mű) 2. Dp Szenzor (DpS) 3. Digitális Hőmérséklet Szenzor (DTS) 4. Mérőtömlők, 500 mm, piros/kék 5. Biztonsági nyomás- és hőmérsékletérzékelő (SPTP) 6. Biztonsági nyomásérzékelő (SPP) 7. Kettős mérőtömlő mérőszondákkal, 150 mm 8. Zseblámpa 9. Tükör 10. Mérőtömlő csatlakozó régi típusú beszabályozó szelephez, piros/kék 11. Imbuszkulcsok, 3 mm/5 mm 12. STA kulcs 13. Előbeállító szerszám, új típusú TBV-C/TBV-C/TBV-CMP szelepekhez 14. Tartalék szűrők (4 db) 15. Lánc a mérőműszer felszereléséhez 16. Nyakpánt 17. USB csatlakozó kábelek: Mű DpS és Mű PC 18. Multifunkcionális töltő a műszerhez, a Dp szenzor(ok)hoz és a TA-SCOPE relékhez 19. DC kábelek (2 db) 20. AC kábel (EU, UK, US vagy AU/NZ) 21. Kábelburkolat 22. Hordtáska 23. TA-Select szoftver 24. Felhasználói kézikönyv 25. Kalibrációs bizonylat a DpS-hez, DTS-hez és az SPTP-hez 26. Használati útmutató zsebkönyv 27. SPTP/SPP utasítások 28. SPTP/SPP matricák

5 TA-SCOPE A TA-SCOPE táskája egy robosztus, osztott táska. Kisebb és kiegészítőket kevesebb darabszámban tartalmaz, mint a Prémium kivitel. 1. Műszer (Mű) 2. Dp Szenzor (DpS) 3. Digitális Hőmérséklet Szenzor (DTS) 4. Mérőtömlők mérőtüskékkel 5. Multifunkcionális töltő 6. DC kábelek (2 db) 7. AC kábel 8. Imbuszkulcsok 3 mm/5 mm 9. Előbeállító szerszám, új típusú TBV-C/TBV-CM/TBV-CMP szelepekhez 10. USB kábel 11. Tartalék szűrők a mérőtömlőkhöz (4 db) 12. Hordtáska 13. Kalibrációs bizonylat a DpS-hez és DTS-hez 14. Zsebkönyv 5

6 TA-SCOPE Premium TA-SCOPE Premium Verzió* Nyelv AT Ausztria/Németország DE AU/NZ Ausztrália/új-Zéland EN BE Belgium FR, NL CEE Közép-Kelet Európa CS CEE Közép-Kelet Európa PL CEE Közép-Kelet Európa RU CEE Közép-Kelet Európa HU CEE Közép-Kelet Európa EN CH Svájc DE, FR, IT DK Dánia DA ES Spanyolország ES FI Finnország FI FR Franciaország FR GB Nagy-Britannia EN INT Nemzetközi verzió EN IT Olaszország IT JP Japán JA KR Korea KO LAM Latin-Amerika PT, ES MEA Közel-Kelet EN NL Hollandia NL NO Norvégia NO SAS Dél-Ázsia EN SE Svédország SV TR Törökország TR US USA EN zh-cn Kína (egyszerűsített kínai) zh-cn zh-tw Tajvan (traditional Chinese) zh-tw TA-SCOPE HP Premium Verzió* Nyelv AT Ausztria/Németország DE AU/NZ Ausztrália/új-Zéland EN BE Belgium FR, NL CEE Közép-Kelet Európa CS CEE Közép-Kelet Európa PL CEE Közép-Kelet Európa RU CEE Közép-Kelet Európa HU CEE Közép-Kelet Európa EN CH Svájc DE, FR, IT DK Dánia DA ES Spanyolország ES FI Finnország FI FR Franciaország FR GB Nagy-Britannia EN INT Nemzetközi verzió EN IT Olaszország IT JP Japán JA KR Korea KO LAM Latin-Amerika PT, ES MEA Közel-Kelet EN NL Hollandia NL NO Norvégia NO SAS Dél-Ázsia EN SE Svédország SV TR Törökország TR US USA EN zh-cn Kína (egyszerűsített kínai) zh-cn zh-tw Tajvan (traditional Chinese) zh-tw *) Verzió = piac specifikus adatbázissal. Mindegyik műszer verzió tartalmazza az összes elérhető kezelő nyelvet. 6

7 TA-SCOPE TA-SCOPE Verzió* Nyelv AT Ausztria/Németország DE AU/NZ Ausztrália/új-Zéland EN BE Belgium FR, NL CEE Közép-Kelet Európa CS CEE Közép-Kelet Európa PL CEE Közép-Kelet Európa RU CEE Közép-Kelet Európa HU CEE Közép-Kelet Európa EN CH Svájc DE, FR, IT DK Dánia DA ES Spanyolország ES FI Finnország FI FR Franciaország FR GB Nagy-Britannia EN INT Nemzetközi verzió EN IT Olaszország IT JP Japán JA KR Korea KO LAM Latin-Amerika PT, ES MEA Közel-Kelet EN NL Hollandia NL NO Norvégia NO SAS Dél-Ázsia EN SE Svédország SV TR Törökország TR US USA EN zh-cn Kína (egyszerűsített kínai) zh-cn zh-tw Tajvan (traditional Chinese) zh-tw TA-SCOPE HP Verzió* Nyelv AT Ausztria/Németország DE AU/NZ Ausztrália/új-Zéland EN BE Belgium FR, NL CEE Közép-Kelet Európa CS CEE Közép-Kelet Európa PL CEE Közép-Kelet Európa RU CEE Közép-Kelet Európa HU CEE Közép-Kelet Európa EN CH Svájc DE, FR, IT DK Dánia DA ES Spanyolország ES FI Finnország FI FR Franciaország FR GB Nagy-Britannia EN INT Nemzetközi verzió EN IT Olaszország IT JP Japán JA KR Korea KO LAM Latin-Amerika PT, ES MEA Közel-Kelet EN NL Hollandia NL NO Norvégia NO SAS Dél-Ázsia EN SE Svédország SV TR Törökország TR US USA EN zh-cn Kína (egyszerűsített kínai) zh-cn zh-tw Tajvan (traditional Chinese) zh-tw *) Verzió = piac specifikus adatbázissal. Mindegyik műszer verzió tartalmazza az összes elérhető kezelő nyelvet. 7

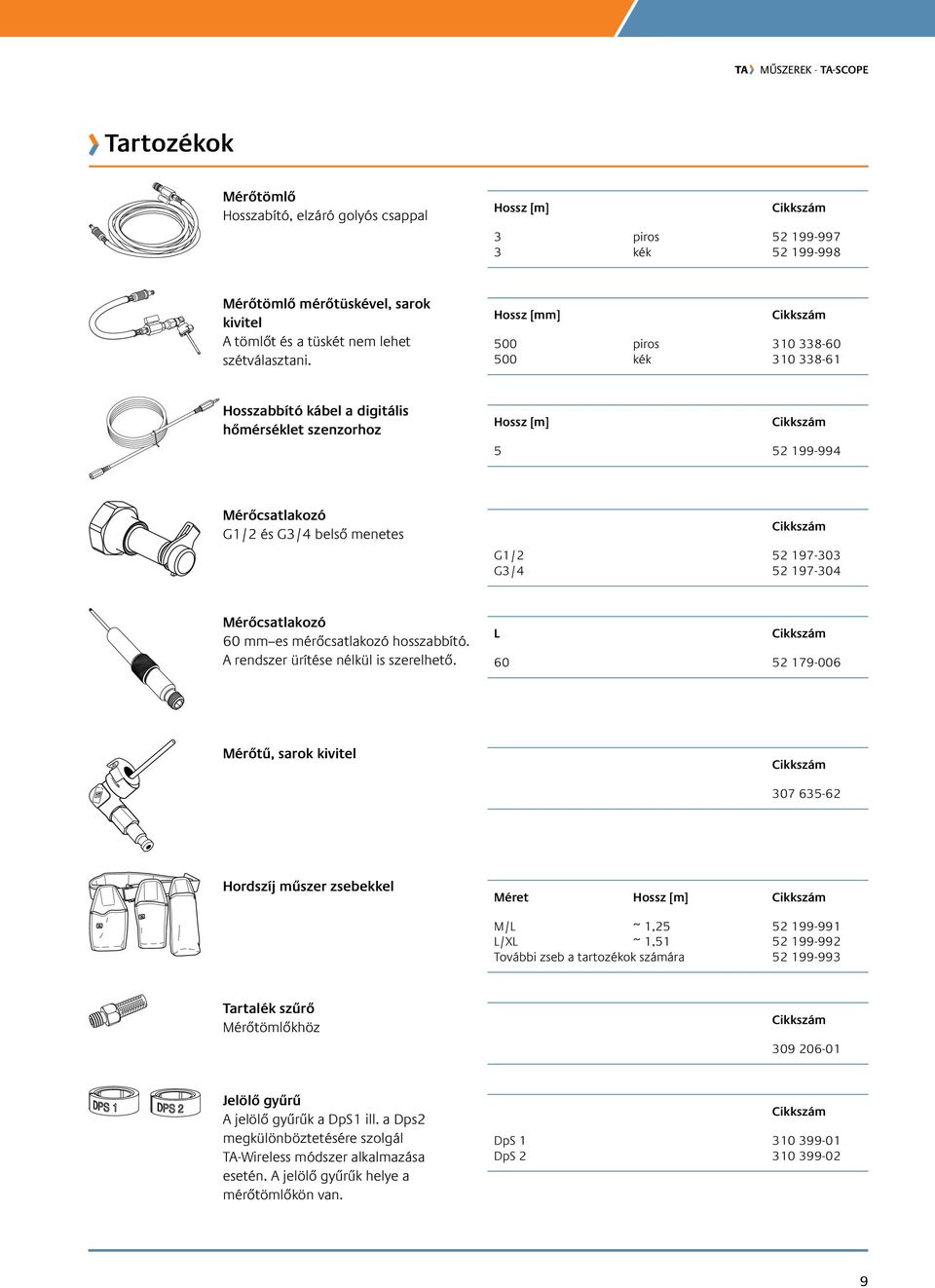

8 Kiegészítők Dp Szenzor (DpS) A műszeregység (Mű) több Dp Szenzorral (DpS) is képes kommunikálni. A vezetéknélküli kommunikáció újraindításához az egységeket először kábelen (lásd a Hordtáska tartozékai) keresztül kell csatlakoztatni egymáshoz. Tartozék: 2 db mérőtömlő 500 mm, 2 db jelölő gyűrű a DpS-ekhez, 2 db biztonsági nyomásérzékelő (SPP), 1 db DC kábel. Verzió Standard HP (emelt nyomású) Mérőtömlő Használható az SPP és SPTP érzékelőkkel Hossz [mm] 500 piros kék Kettős mérőtömlő mérőszondákkal Hossz [mm] Biztonsági nyomásérzékelő (SPP) Használható az /-954 és a hosszított /-998 cikkszámú mérőtömlőkkel Biztonsági nyomás- és hőmérsékletérzékelő (SPTP) Használható az /-954 és a hosszított /-998 cikkszámú mérőtömlőkkel Kábelburkolat Az SPTP kábel és a mérőtömlő együtt tartására Digitális hőmérséklet szenzor (DTS) Relé Nagyobb hatótávolságra. Relénként 1 db DC kábel tartozék. További részletekért olvassa el a TA-SCOPE relé saját katalógusát. Verzió* Relékészlet, hordtáska 3 db relével (2 db Kensington zárral és 1 db övcsipesszel) 868 MHz Európa MHz US/AU/NZ Relé, külön 868 MHz Európa MHz US/AU/NZ

9 Tartozékok Mérőtömlő Hosszabító, elzáró golyós csappal Hossz [m] 3 piros kék Mérőtömlő mérőtüskével, sarok kivitel A tömlőt és a tüskét nem lehet szétválasztani. Hossz [mm] 500 piros kék Hosszabbító kábel a digitális hőmérséklet szenzorhoz Hossz [m] Mérőcsatlakozó G1/2 és G3/4 belső menetes G1/ G3/ Mérőcsatlakozó 60 mm es mérőcsatlakozó hosszabbító. A rendszer ürítése nélkül is szerelhető. L Mérőtű, sarok kivitel Hordszíj műszer zsebekkel Méret Hossz [m] M/L ~ 1, L/XL ~ 1, További zseb a tartozékok számára Tartalék szűrő Mérőtömlőkhöz Jelölő gyűrű A jelölő gyűrűk a DpS1 ill. a Dps2 megkülönböztetésére szolgál TA-Wireless módszer alkalmazása esetén. A jelölő gyűrűk helye a mérőtömlőkön van. DpS DpS

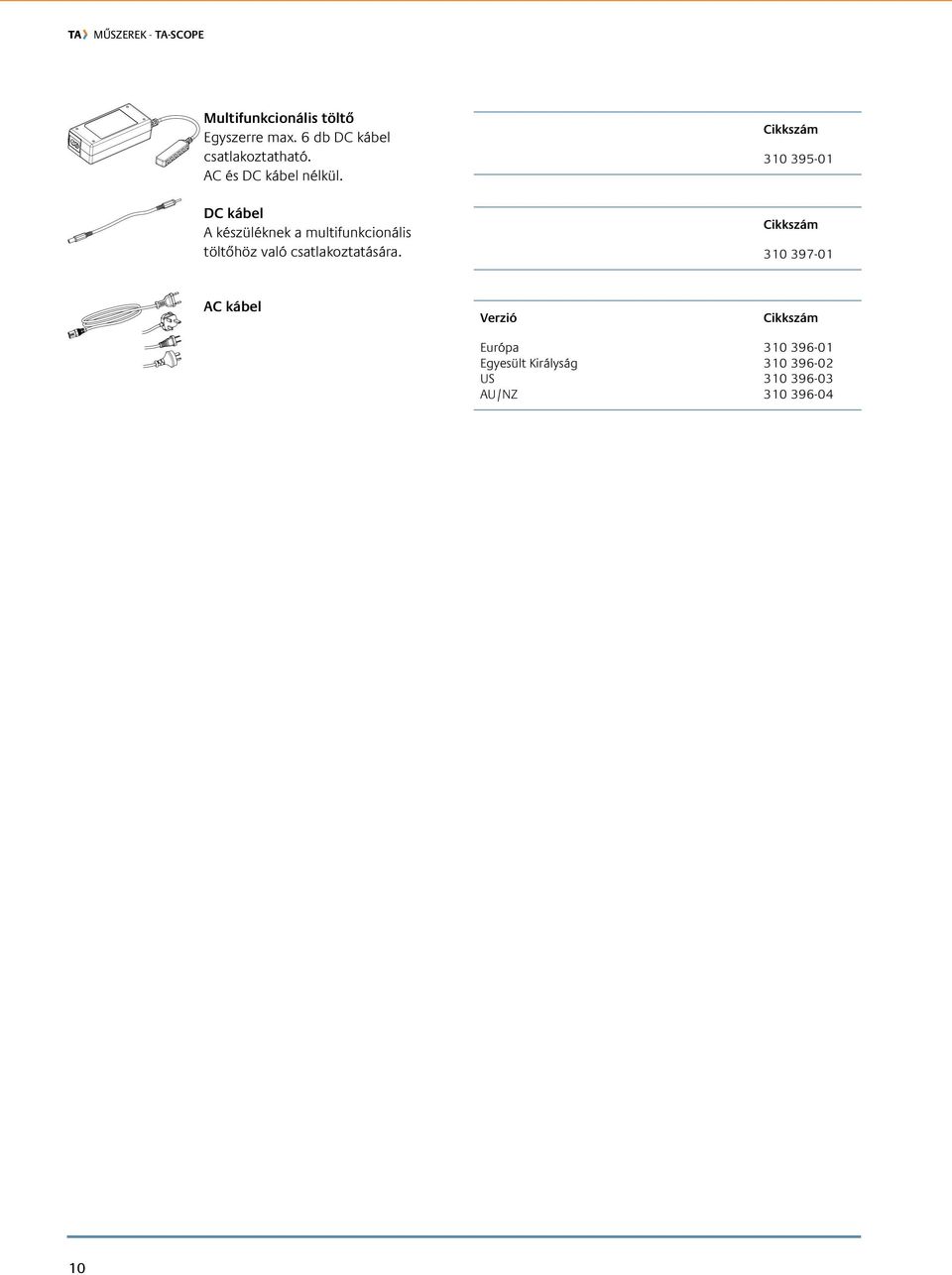

10 Multifunkcionális töltő Egyszerre max. 6 db DC kábel csatlakoztatható. AC és DC kábel nélkül DC kábel A készüléknek a multifunkcionális töltőhöz való csatlakoztatására AC kábel Verzió Európa Egyesült Királyság US AU/NZ

11 11

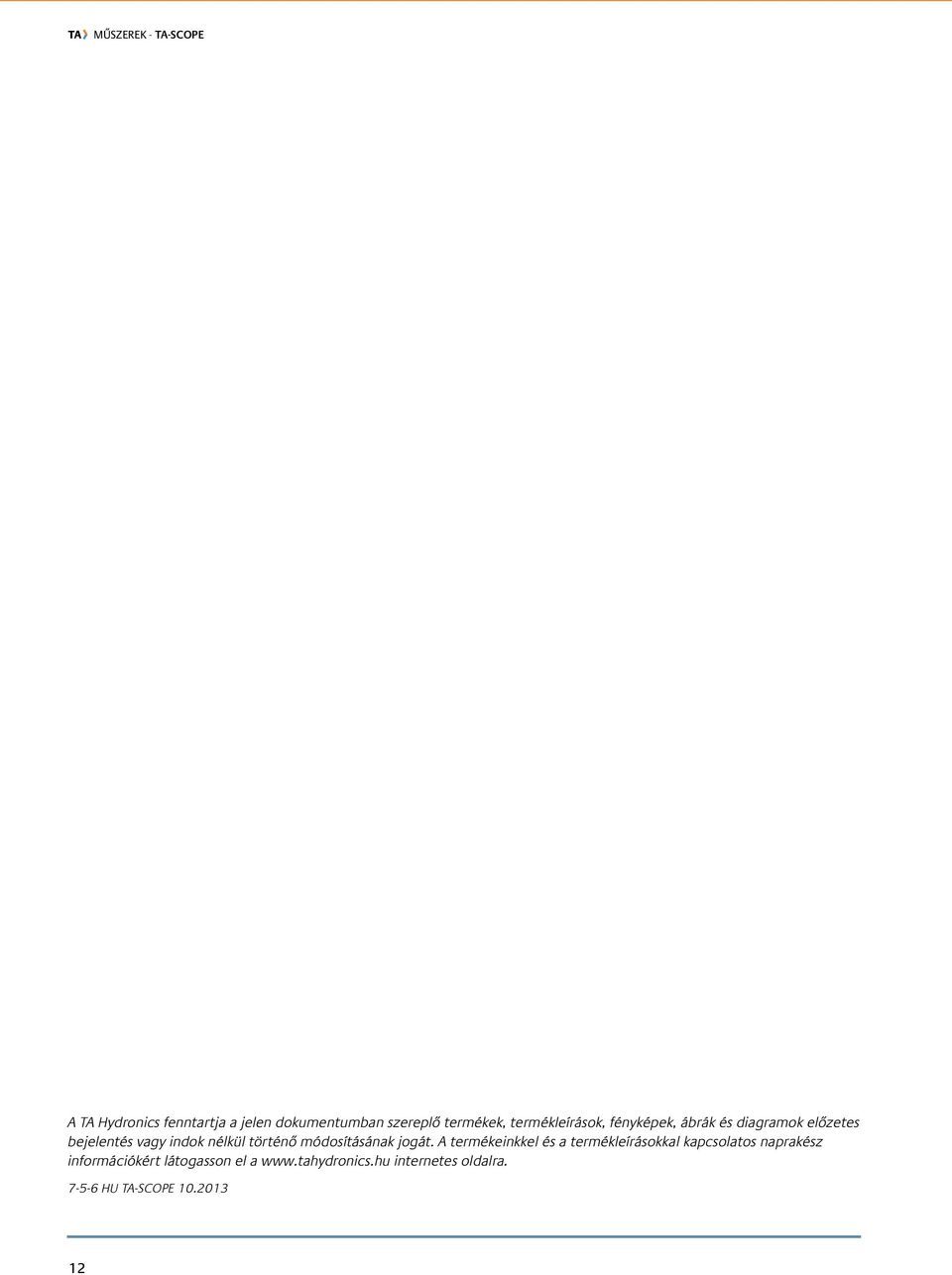

12 A TA Hydronics fenntartja a jelen dokumentumban szereplő termékek, termékleírások, fényképek, ábrák és diagramok előzetes bejelentés vagy indok nélkül történő módosításának jogát. A termékeinkkel és a termékleírásokkal kapcsolatos naprakész információkért látogasson el a internetes oldalra HU TA-SCOPE
