1 Olyan fontos mint a levegő a lélegzéshez.

2 1 Alkalmazások áttekintése 28 Gépek áttekintése 284 Kompakt elszívómobilok 288 CTL MINI, CTL MIDI Elszívómobilok 290 CLEANTEX CT 26/6/48, CT 26/6/48 AC, CT 6 AC PLANEX Speciális elszívók 296 CLEANTEX CT 48 EC, CT 48 EC/B22, CTH 26/48 Áttekintés: a rendszer és a tartozékok 00 Tartozékok Vannak dolgok, amikre ugyanúgy szükségünk van, mint a levegőre. Ilyen például a jó porelszívás. A Festool elszívómobilokat a magas elszívási teljesítmény, a különlegesen nagy befogadóképesség és az ésszerű koncepció tünteti ki. A speciális alkalmazásokhoz pl. az alumínium és az azbeszt csiszolásához is rendelkezésre áll a megfelelő elszívó. Jót tesz az egészségnek és a gépnek és gondoskodik a jó eredményről

3 Elszívómobilok a Festooltól: a tiszta előrelépés. Valamennyi CTL/CTM elszívó rendelkezik Sys-Dock-al, amely stabilan és biztonságosan rögzíti a Systainer-t. Aki nap mint nap fűrészel, csiszol vagy marási munkákat végez helyszíni szereléseken vagy a műhelyben, az igazán nagyra becsüli a jó por- és forgácselszívást. Mert csak akkor érünk el tökéletes eredményt, ha a munkafelület jól látható. tokkal. A különféle környezetekben történő biztonságos munkavégzésről elsősorban a CTM elszívók gondoskodnak, melyek használata az M kategóriába sorolt, egészségre káros porok elszívásához is engedélyezett. Természetesen számos műszaki finomsággal rendelkeznek. Áttekintés az előnyökről: Ideális elszívás a fokozatmentes szívóerő szabályozásnak köszönhetően Nagyfokú rugalmasság folyékony- és száraz anyagok elszívásánál A szűrő és a szűrőzsák egyszerűen cserélhető Erőteljes és biztos elszívásra van szükség ahhoz, hogy kímélje az egészségét és tisztán hagyja hátra a munkahelyét. A Festool ilyen elszívást kínál a CTL és a CTM elszívómobilokkal, a speciális elszívókkal és az automatikus szűrőtisztítási funkcióval rendelkező AUTOCLEAN változa- Folyadékok is könnyen eltávolíthatók a LevelStop szintfigyelő automatikusan ellenőrzi a töltésszintet. A CT elszívómobil ideális az elektromos szerszámmal végzett munkához. A szívóteljesítmény és a kapcsolóautomatika kényelmessé teszi a munkát és gondoskodik az egészségvédelemről. A rendszer + + A Festool nem csupán készülékekben, hanem rendszerekben gondolkozik. Hogy jobban, gyorsabban és könnyebben menjen a munka. A tisztító rendszer. A Festool elszívómobilokhoz számtalan tartozékot kínálunk valamennyi tisztítási feladathoz. Tartozékok a 01. oldaltól A szűrőrendszer. A CT AC elszívómobilokhoz a normál szűrők mellett a High Performance és nedves szűrők is elérhetők. Szűrőrendszerek a 07. oldaltól 282

4 Alkalmazások áttekintése Áttekintés az alkalmazásokról elszívás CTL MINI/MIDI CTL CTL AC CTM CTM AC CTM 48 LE/EC CTM 6 AC PLANEX CTM 48 LE EC/B22 CTH 26/48 Speciális felszerelések Csatlakozó aljzat kapcsolóautomatikával ¹) AUTOCLEAN (AC) teljesen automatikus főszűrő letisztítással Összeköttetés az ASA/EAA-val Összeköttetés a TC 2000 / TC 000-rel ³) ³) ³) ³) ³) ³) ³) ³) ³) ³) 01 Sűrített levegő kapcsolóautomatika Csak LE felszereltségű változat esetén Csak LE felszereltségű változat esetén Csak LE felszereltségű változat esetén Csak LE felszereltségű változat esetén 02 FlowDetect térfogatáramlás ellenőrzés 0 Engedélyezett porosztály az egészségre káros poroknál Engedély a rákkeltő és a kórokozókkal fertőzött porokhoz és azbeszthez Megfelel a 94/9/EK ATEX irányvonalnak; Engedély az éghető és a 22. zóna St 1, St 2 és St kategóriájába sorolt robbanásveszélyes porok elszívására B22 gyártási engedély Elektronikusan kommutált motor (EC-Motor) a tartós üzemeltetés érdekében az ipari alkalmazásnál Jellemző alkalmazások L L L L+M L+M L+M L+M L+M L+M+H Finom porok, amelyek értéke nem haladja meg az általános határértéket: mg/m³ 08 Ásványi anyag-porok alumíniumhidroxiddal 09 Glettanyagok (zsákos áru hozzákeveréshez) Kész glett magas diszperzióaránnyal.. 10 Kvarctartalmú por ²) Penész és üveggyapot 11 Grafit porok Lakk porok Fa-porok Gipsz-porok Alumínium-por, papír-por és korom részecskék 14 Porlakk- és poliuretánporok GFK-porok/epoxigyanta alapú CFK-porok 15 Cink-kromát porok 16 PAK anyaggal szennyezett porok Azbeszt porok 17. korlátozottan lehetséges kiválóan megfelel ¹) Figyelmeztetés: az elektromos szerszámok nem használhatók a robbanásveszélyes területeken! ²) tartsa be az adott érvényes szabályozást! ³) CT 48 felszerelt tolókengyel nélkül + + plug it. A sűrített levegős rendszer. Műhelyfelszerelési rendszerek. A gép és az elszívó könnyen csatlakoztatható az elszívótömlőre szerelt plug it-kábel segítségével. Sok Festool elszívómobil rendelkezik IAS 2- felszereléssel a sűrített levegős szerszámokkal való alkalmazáshoz. A különböző méretben rendelkezésre álló elszívókarokkal több helyszínen is lehetséges a rugalmas porelszívás. plug it-rendszer a 02/5. oldalon Sűrített levegős rendszerek a 11. oldaltól Műhelyfelszerelési rendszerek a 21. oldaltól 28

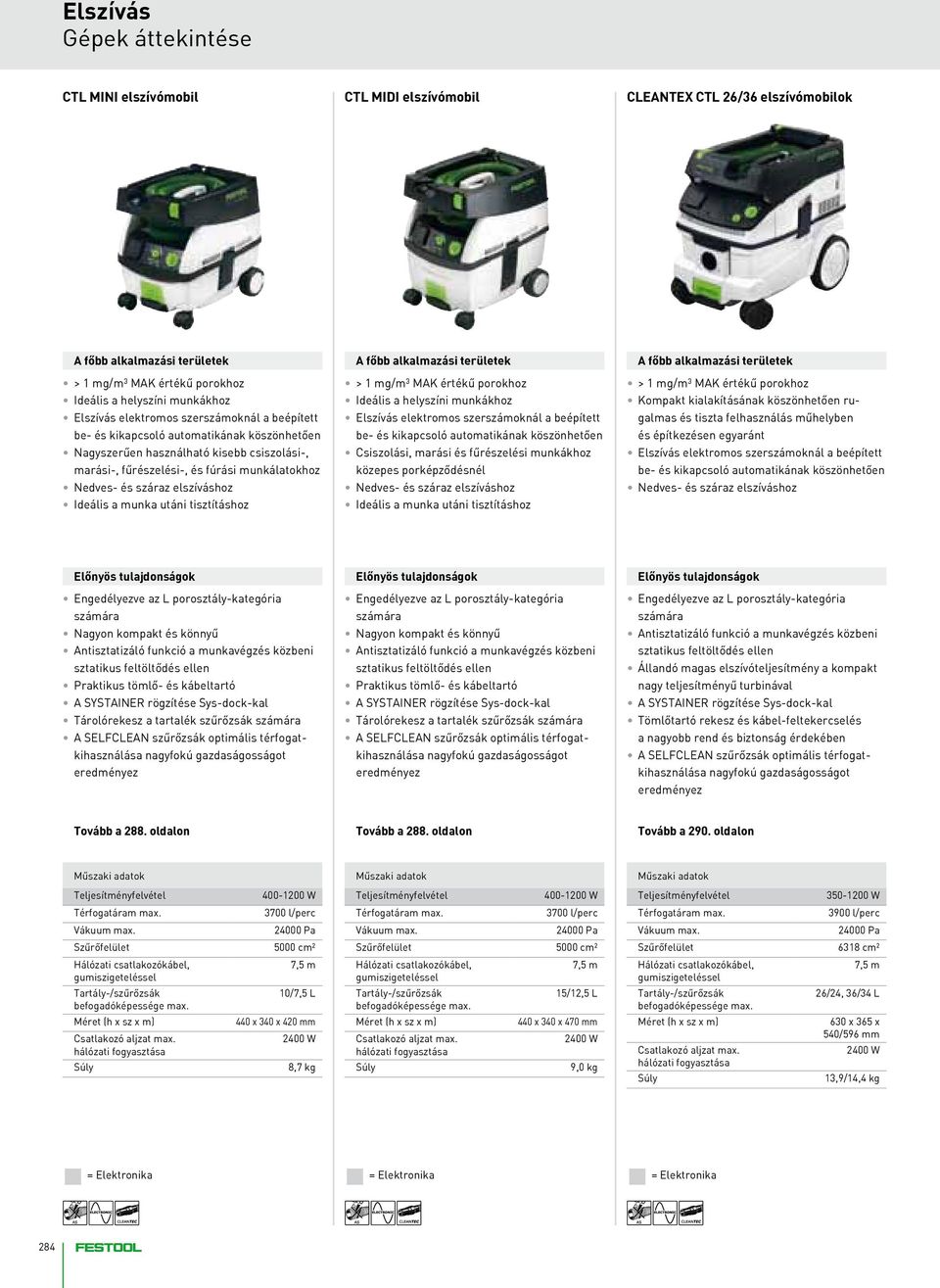

5 Gépek áttekintése CTL MINI elszívómobil CTL MIDI elszívómobil CLEANTEX CTL 26/6 elszívómobilok A főbb alkalmazási területek > 1 mg/m³ MAK értékű porokhoz Ideális a helyszíni munkákhoz Elszívás elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Nagyszerűen használható kisebb csiszolási-, marási-, fűrészelési-, és fúrási munkálatokhoz Nedves- és száraz elszíváshoz Ideális a munka utáni tisztításhoz A főbb alkalmazási területek > 1 mg/m³ MAK értékű porokhoz Ideális a helyszíni munkákhoz Elszívás elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Csiszolási, marási és fűrészelési munkákhoz közepes porképződésnél Nedves- és száraz elszíváshoz Ideális a munka utáni tisztításhoz A főbb alkalmazási területek > 1 mg/m³ MAK értékű porokhoz Kompakt kialakításának köszönhetően rugalmas és tiszta felhasználás műhelyben és építkezésen egyaránt Elszívás elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Nedves- és száraz elszíváshoz Előnyös tulajdonságok Engedélyezve az L porosztály-kategória számára Nagyon kompakt és könnyű Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen Praktikus tömlő- és kábeltartó A SYSTAINER rögzítése Sys-dock-kal Tárolórekesz a tartalék szűrőzsák számára A SELFCLEAN szűrőzsák optimális térfogatkihasználása nagyfokú gazdaságosságot eredményez Előnyös tulajdonságok Engedélyezve az L porosztály-kategória számára Nagyon kompakt és könnyű Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen Praktikus tömlő- és kábeltartó A SYSTAINER rögzítése Sys-dock-kal Tárolórekesz a tartalék szűrőzsák számára A SELFCLEAN szűrőzsák optimális térfogatkihasználása nagyfokú gazdaságosságot eredményez Előnyös tulajdonságok Engedélyezve az L porosztály-kategória számára Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen Állandó magas elszívóteljesítmény a kompakt nagy teljesítményű turbinával A SYSTAINER rögzítése Sys-dock-kal Tömlőtartó rekesz és kábel-feltekercselés a nagyobb rend és biztonság érdekében A SELFCLEAN szűrőzsák optimális térfogatkihasználása nagyfokú gazdaságosságot eredményez Tovább a 288. oldalon Tovább a 288. oldalon Tovább a 290. oldalon Műszaki adatok Műszaki adatok Műszaki adatok Teljesítményfelvétel W Teljesítményfelvétel W Teljesítményfelvétel W Térfogatáram max. 700 l/perc Térfogatáram max. 700 l/perc Térfogatáram max. 900 l/perc Vákuum max Pa Vákuum max Pa Vákuum max Pa Szűrőfelület 5000 cm² Szűrőfelület 5000 cm² Szűrőfelület 618 cm² Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Tartály-/szűrőzsák befogadóképessége max. 10/7,5 L Tartály-/szűrőzsák befogadóképessége max. 15/12,5 L Tartály-/szűrőzsák befogadóképessége max. 26/24, 6/4 L Méret (h x sz x m) Csatlakozó aljzat max. hálózati fogyasztása Súly 440 x 40 x 420 mm 2400 W 8,7 kg Méret (h x sz x m) Csatlakozó aljzat max. hálózati fogyasztása Súly 440 x 40 x 470 mm 2400 W 9,0 kg Méret (h x sz x m) Csatlakozó aljzat max. hálózati fogyasztása Súly 60 x 65 x 540/596 mm 2400 W 1,9/14,4 kg = Elektronika = Elektronika = Elektronika 284

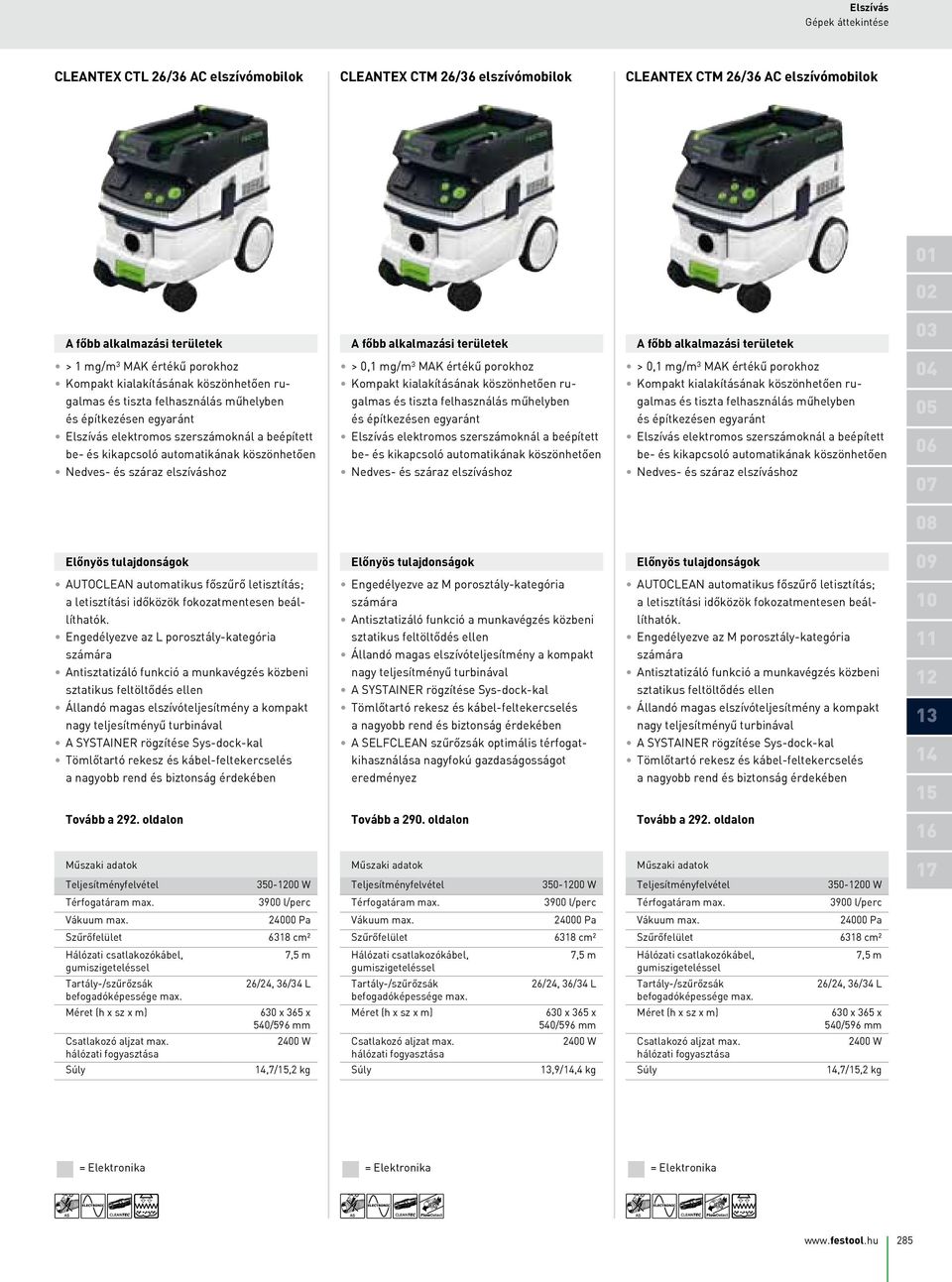

6 Gépek áttekintése CLEANTEX CTL 26/6 AC elszívómobilok CLEANTEX CTM 26/6 elszívómobilok CLEANTEX CTM 26/6 AC elszívómobilok A főbb alkalmazási területek A főbb alkalmazási területek A főbb alkalmazási területek 0 > 1 mg/m³ MAK értékű porokhoz Kompakt kialakításának köszönhetően ru- > 0,1 mg/m³ MAK értékű porokhoz Kompakt kialakításának köszönhetően ru- > 0,1 mg/m³ MAK értékű porokhoz Kompakt kialakításának köszönhetően ru- 04 galmas és tiszta felhasználás műhelyben és építkezésen egyaránt Elszívás elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Nedves- és száraz elszíváshoz galmas és tiszta felhasználás műhelyben és építkezésen egyaránt Elszívás elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Nedves- és száraz elszíváshoz galmas és tiszta felhasználás műhelyben és építkezésen egyaránt Elszívás elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Nedves- és száraz elszíváshoz Előnyös tulajdonságok Előnyös tulajdonságok Előnyös tulajdonságok 09 AUTOCLEAN automatikus főszűrő letisztítás; a letisztítási időközök fokozatmentesen beállíthatók. Engedélyezve az L porosztály-kategória számára Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen Engedélyezve az M porosztály-kategória számára Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen Állandó magas elszívóteljesítmény a kompakt nagy teljesítményű turbinával A SYSTAINER rögzítése Sys-dock-kal AUTOCLEAN automatikus főszűrő letisztítás; a letisztítási időközök fokozatmentesen beállíthatók. Engedélyezve az M porosztály-kategória számára Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen Állandó magas elszívóteljesítmény a kompakt nagy teljesítményű turbinával Tömlőtartó rekesz és kábel-feltekercselés a nagyobb rend és biztonság érdekében Állandó magas elszívóteljesítmény a kompakt nagy teljesítményű turbinával 1 A SYSTAINER rögzítése Sys-dock-kal Tömlőtartó rekesz és kábel-feltekercselés A SELFCLEAN szűrőzsák optimális térfogatkihasználása nagyfokú gazdaságosságot A SYSTAINER rögzítése Sys-dock-kal Tömlőtartó rekesz és kábel-feltekercselés 14 a nagyobb rend és biztonság érdekében eredményez a nagyobb rend és biztonság érdekében 15 Tovább a 292. oldalon Tovább a 290. oldalon Tovább a 292. oldalon 16 Műszaki adatok Teljesítményfelvétel W Műszaki adatok Teljesítményfelvétel W Műszaki adatok Teljesítményfelvétel W 17 Térfogatáram max. 900 l/perc Térfogatáram max. 900 l/perc Térfogatáram max. 900 l/perc Vákuum max Pa Vákuum max Pa Vákuum max Pa Szűrőfelület 618 cm² Szűrőfelület 618 cm² Szűrőfelület 618 cm² Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Tartály-/szűrőzsák befogadóképessége max. 26/24, 6/4 L Tartály-/szűrőzsák befogadóképessége max. 26/24, 6/4 L Tartály-/szűrőzsák befogadóképessége max. 26/24, 6/4 L Méret (h x sz x m) 60 x 65 x 540/596 mm Méret (h x sz x m) 60 x 65 x 540/596 mm Méret (h x sz x m) 60 x 65 x 540/596 mm Csatlakozó aljzat max. hálózati fogyasztása 2400 W Csatlakozó aljzat max. hálózati fogyasztása 2400 W Csatlakozó aljzat max. hálózati fogyasztása 2400 W Súly 14,7/15,2 kg Súly 1,9/14,4 kg Súly 14,7/15,2 kg = Elektronika = Elektronika = Elektronika 285

7 Gépek áttekintése CLEANTEX CTL/CTM 6 AC PLANEX elszívómobil CLEANTEX CTL/CTM 48 elszívómobil CLEANTEX CTL/CTM 48 AC elszívómobil A főbb alkalmazási területek 1 mg/m³ (CTL), illetve 0,1 mg/m³ (CTM) feletti MAK-értékű porokhoz A PLANEX LHS 225 hosszúszárú falcsiszoló kiegészítése, különösen a glett csiszolásához Elszívás elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Nedves- és száraz elszíváshoz A főbb alkalmazási területek 1 mg/m³ (CTL), illetve 0,1 mg/m³ (CTM) feletti MAK-értékű porokhoz Rugalmas és tiszta alkalmazhatóság műhelyben a 48 literes tartálynak köszönhetően Elszívás elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Nedves- és száraz elszíváshoz A főbb alkalmazási területek 1 mg/m³ (CTL), illetve 0,1 mg/m³ (CTM) feletti MAK-értékű porokhoz Rugalmas és tiszta alkalmazhatóság műhelyben a 48 literes tartálynak köszönhetően Elszívás elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Nedves- és száraz elszíváshoz Előnyös tulajdonságok AUTOCLEAN automatikus főszűrő letisztítás; a letisztítási időközök fokozatmentesen beállíthatók. Engedélyezve az L és M porosztály számára Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen Állandó magas elszívóteljesítmény a kompakt nagy teljesítményű turbinával A SYSTAINER rögzítése Sys-dock-kal Tömlőtartó rekesz és kábel-feltekercselés a nagyobb rend és biztonság érdekében Előnyös tulajdonságok Engedélyezve az L és M porosztály számára Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen Állandó magas elszívóteljesítmény a kompakt nagy teljesítményű turbinával A SYSTAINER rögzítése Sys-dock-kal Tömlőtartó rekesz, kábelfeltekercselés és tolókeret Előnyös tulajdonságok AUTOCLEAN automatikus főszűrő letisztítás; a letisztítási időközök fokozatmentesen beállíthatók. Engedélyezve az L és M porosztály számára Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen Állandó magas elszívóteljesítmény a kompakt nagy teljesítményű turbinával A SYSTAINER rögzítése Sys-dock-kal Tömlőtartó rekesz, kábelfeltekercselés és tolókeret Tovább a 294. oldalon Tovább a 295. oldalon Tovább a 295. oldalon Műszaki adatok Műszaki adatok Műszaki adatok Teljesítményfelvétel W Teljesítményfelvétel W Teljesítményfelvétel W Térfogatáram max. 900 l/perc Térfogatáram max. 900 l/perc Térfogatáram max. 900 l/perc Vákuum max Pa Vákuum max Pa Vákuum max Pa Szűrőfelület 618 cm² Szűrőfelület 618 cm² Szűrőfelület 618 cm² Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Tartály-/szűrőzsák befogadóképessége max. 6/4 L Tartály-/szűrőzsák befogadóképessége max. 48/46 L Tartály-/szűrőzsák befogadóképessége max. 48/46 L Méret (h x sz x m) 60 x 65 x 596 mm Méret (h x sz x m) 740 x 406 x 1005 mm Méret (h x sz x m) 740 x 406 x 1005 mm Csatlakozó aljzat max. hálózati fogyasztása 2400 W Csatlakozó aljzat max. hálózati fogyasztása 2400 W Csatlakozó aljzat max. hálózati fogyasztása 2400 W Súly 15,2 kg Súly 18,8 kg Súly 19,6 kg = Elektronika = Elektronika = Elektronika 286

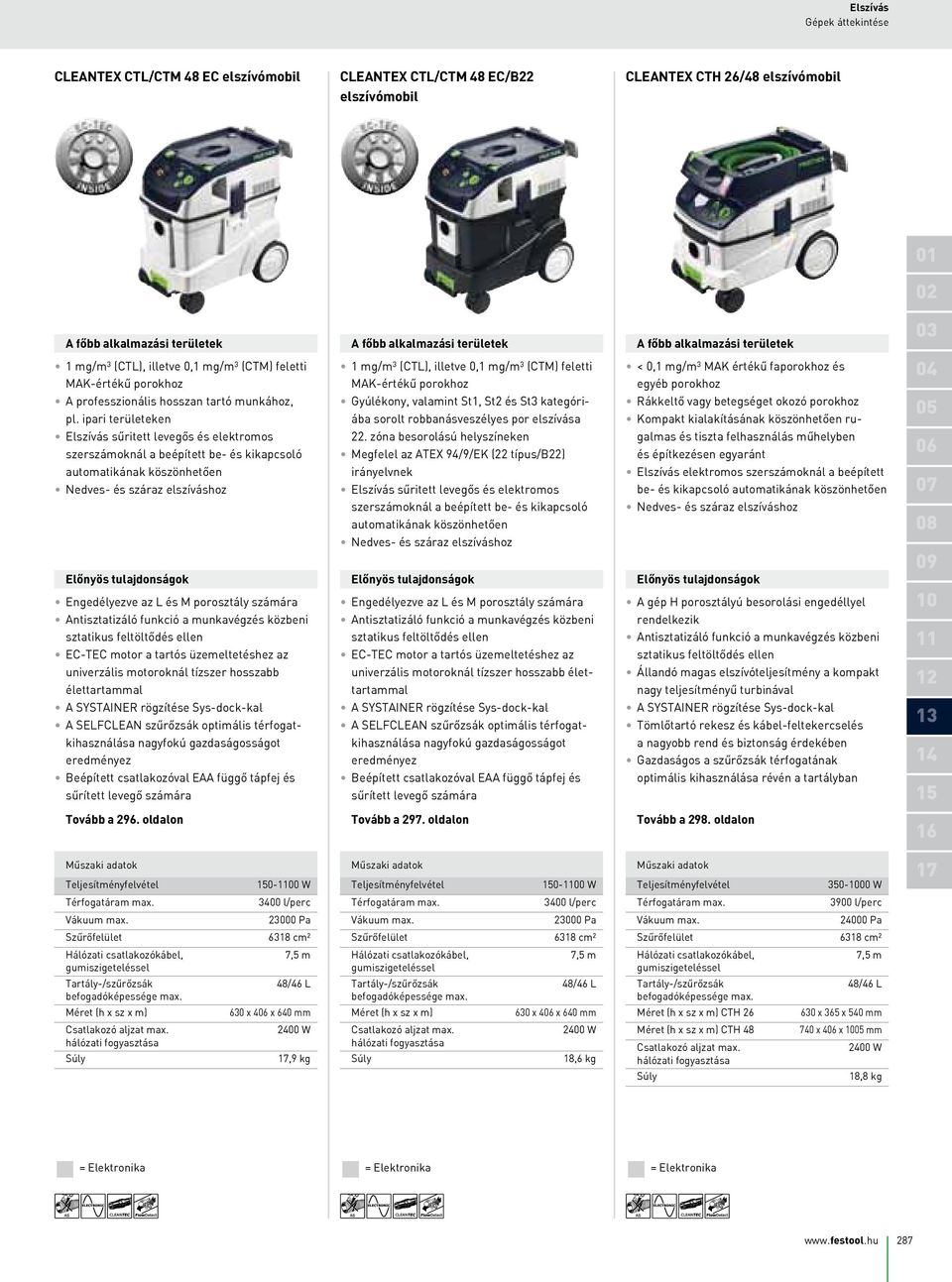

8 Gépek áttekintése CLEANTEX CTL/CTM 48 EC elszívómobil CLEANTEX CTL/CTM 48 EC/B22 elszívómobil CLEANTEX CTH 26/48 elszívómobil A főbb alkalmazási területek A főbb alkalmazási területek A főbb alkalmazási területek 0 1 mg/m³ (CTL), illetve 0,1 mg/m³ (CTM) feletti MAK-értékű porokhoz 1 mg/m³ (CTL), illetve 0,1 mg/m³ (CTM) feletti MAK-értékű porokhoz < 0,1 mg/m³ MAK értékű faporokhoz és egyéb porokhoz 04 A professzionális hosszan tartó munkához, pl. ipari területeken Gyúlékony, valamint St1, St2 és St kategó riába sorolt robbanásveszélyes por elszívása Rákkeltő vagy betegséget okozó porokhoz Kompakt kialakításának köszönhetően ru- 05 Elszívás sűritett levegős és elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Nedves- és száraz elszíváshoz Előnyös tulajdonságok Engedélyezve az L és M porosztály számára Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen EC-TEC motor a tartós üzemeltetéshez az univerzális motoroknál tízszer hosszabb élettartammal 22. zóna besorolású helyszíneken Megfelel az ATEX 94/9/EK (22 típus/b22) irányelvnek Elszívás sűritett levegős és elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Nedves- és száraz elszíváshoz Előnyös tulajdonságok Engedélyezve az L és M porosztály számára Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen EC-TEC motor a tartós üzemeltetéshez az univerzális motoroknál tízszer hosszabb élettartammal galmas és tiszta felhasználás műhelyben és építkezésen egyaránt Elszívás elektromos szerszámoknál a beépített be- és kikapcsoló automatikának köszönhetően Nedves- és száraz elszíváshoz Előnyös tulajdonságok A gép H porosztályú besorolási engedéllyel rendelkezik Antisztatizáló funkció a munkavégzés közbeni sztatikus feltöltődés ellen Állandó magas elszívóteljesítmény a kompakt nagy teljesítményű turbinával A SYSTAINER rögzítése Sys-dock-kal A SELFCLEAN szűrőzsák optimális térfogat- A SYSTAINER rögzítése Sys-dock-kal A SELFCLEAN szűrőzsák optimális térfogat- A SYSTAINER rögzítése Sys-dock-kal Tömlőtartó rekesz és kábel-feltekercselés 1 kihasználása nagyfokú gazdaságosságot eredményez kihasználása nagyfokú gazdaságosságot eredményez a nagyobb rend és biztonság érdekében Gazdaságos a szűrőzsák térfogatának 14 Beépített csatlakozóval EAA függő tápfej és sűrített levegő számára Beépített csatlakozóval EAA függő tápfej és sűrített levegő számára optimális kihasználása révén a tartályban 15 Tovább a 296. oldalon Tovább a 297. oldalon Tovább a 298. oldalon 16 Műszaki adatok Teljesítményfelvétel W Műszaki adatok Teljesítményfelvétel W Műszaki adatok Teljesítményfelvétel W 17 Térfogatáram max. 400 l/perc Térfogatáram max. 400 l/perc Térfogatáram max. 900 l/perc Vákuum max Pa Vákuum max Pa Vákuum max Pa Szűrőfelület 618 cm² Szűrőfelület 618 cm² Szűrőfelület 618 cm² Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Hálózati csatlakozókábel, gumiszigeteléssel 7,5 m Tartály-/szűrőzsák befogadóképessége max. 48/46 L Tartály-/szűrőzsák befogadóképessége max. 48/46 L Tartály-/szűrőzsák befogadóképessége max. 48/46 L Méret (h x sz x m) 60 x 406 x 640 mm Méret (h x sz x m) 60 x 406 x 640 mm Méret (h x sz x m) CTH x 65 x 540 mm Csatlakozó aljzat max. hálózati fogyasztása Súly 2400 W 17,9 kg Csatlakozó aljzat max. hálózati fogyasztása Súly 2400 W 18,6 kg Méret (h x sz x m) CTH 48 Csatlakozó aljzat max. hálózati fogyasztása 740 x 406 x 1005 mm 2400 W Súly 18,8 kg = Elektronika = Elektronika = Elektronika 287

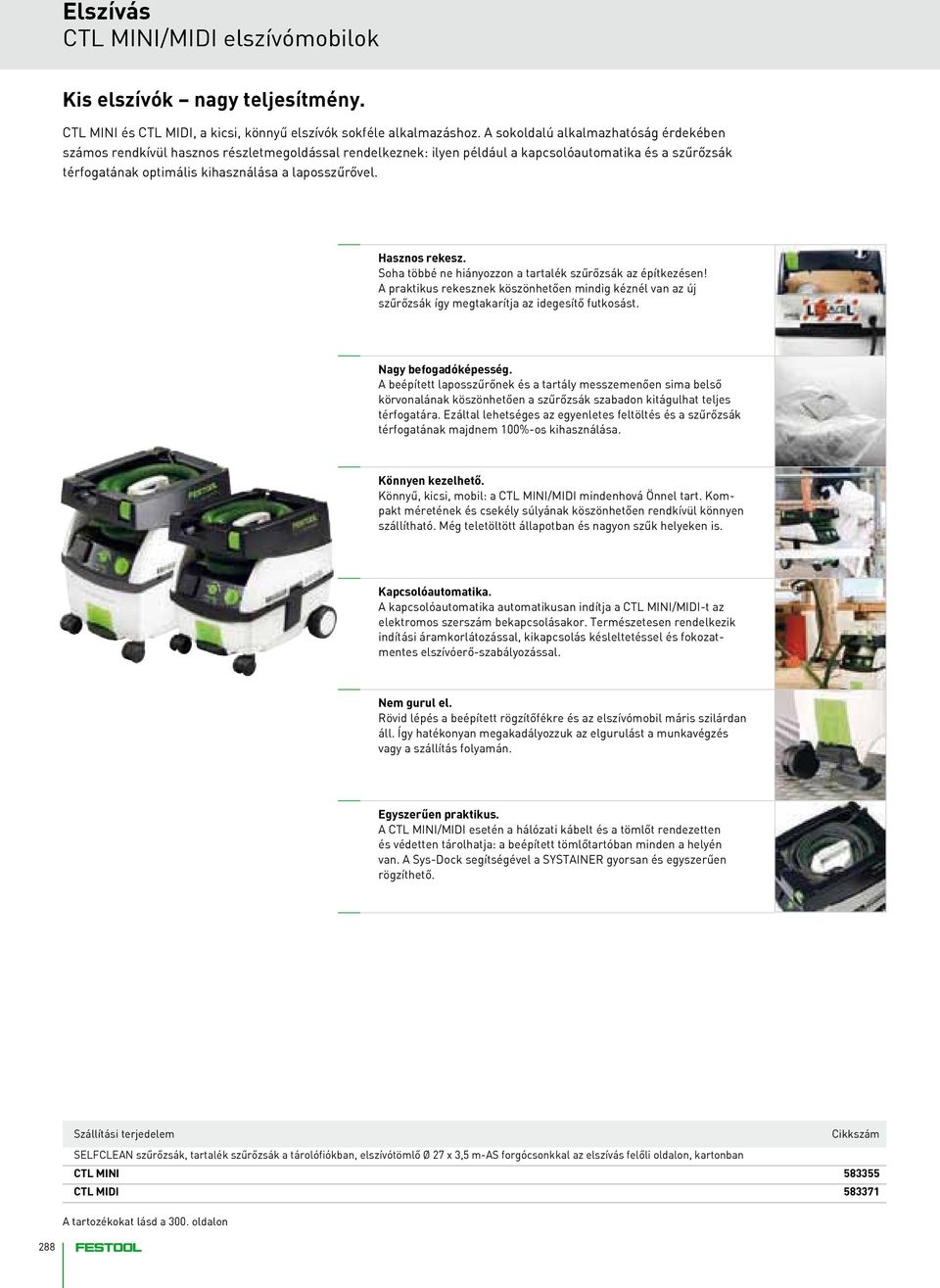

9 CTL MINI/MIDI elszívómobilok Kis elszívók nagy teljesítmény. CTL MINI és CTL MIDI, a kicsi, könnyű elszívók sokféle alkalmazáshoz. A sokoldalú alkalmazhatóság érdekében számos rendkívül hasznos részletmegoldással rendelkeznek: ilyen például a kapcsolóautomatika és a szűrőzsák térfogatának optimális kihasználása a laposszűrővel. Hasznos rekesz. Soha többé ne hiányozzon a tartalék szűrőzsák az építkezésen! A praktikus rekesznek köszönhetően mindig kéznél van az új szűrőzsák így megtakarítja az idegesítő futkosást. Nagy befogadóképesség. A beépített laposszűrőnek és a tartály messzemenően sima belső körvonalának köszönhetően a szűrőzsák szabadon kitágulhat teljes térfogatára. Ezáltal lehetséges az egyenletes feltöltés és a szűrőzsák térfogatának majdnem 100%-os kihasználása. Könnyen kezelhető. Könnyű, kicsi, mobil: a CTL MINI/MIDI mindenhová Önnel tart. Kompakt méretének és csekély súlyának köszönhetően rendkívül könnyen szállítható. Még teletöltött állapotban és nagyon szűk helyeken is. Kapcsolóautomatika. A kapcsolóautomatika automatikusan indítja a CTL MINI/MIDI-t az elektromos szerszám bekapcsolásakor. Természetesen rendelkezik indítási áramkorlátozással, kikapcsolás késleltetéssel és fokozatmentes elszívóerő-szabályozással. Nem gurul el. Rövid lépés a beépített rögzítőfékre és az elszívómobil máris szilárdan áll. Így hatékonyan megakadályozzuk az elgurulást a munkavégzés vagy a szállítás folyamán. Egyszerűen praktikus. A CTL MINI/MIDI esetén a hálózati kábelt és a tömlőt rendezetten és védetten tárolhatja: a beépített tömlőtartóban minden a helyén van. A Sys-Dock segítségével a SYSTAINER gyorsan és egyszerűen rögzíthető. Szállítási terjedelem Cikkszám SELFCLEAN szűrőzsák, tartalék szűrőzsák a tárolófiókban, elszívótömlő Ø 27 x,5 m-as forgócsonkkal az elszívás felőli oldalon, kartonban CTL MINI 5855 CTL MIDI 5871 A tartozékokat lásd a 00. oldalon 288

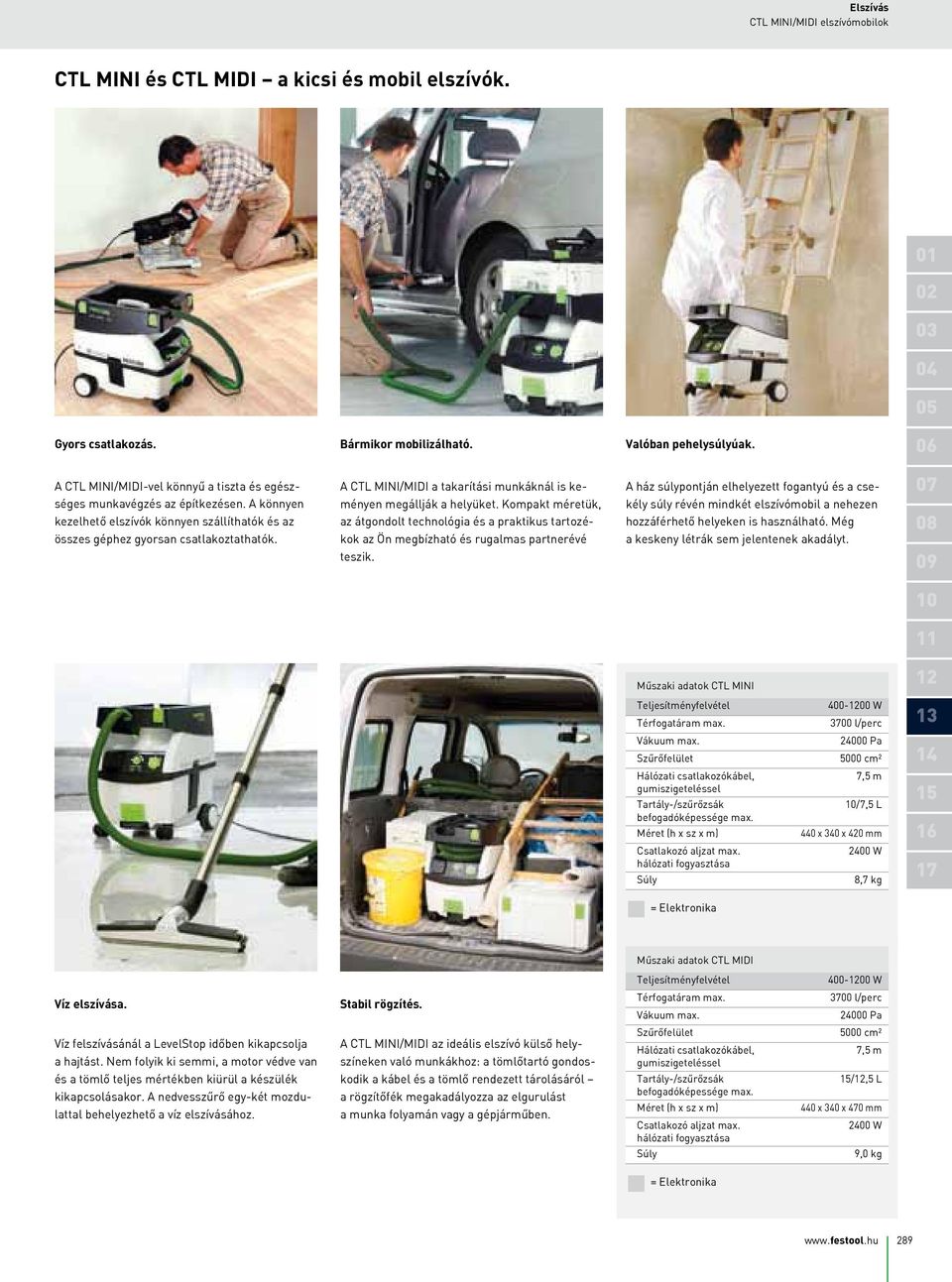

10 CTL MINI/MIDI elszívómobilok CTL MINI és CTL MIDI a kicsi és mobil elszívók Gyors csatlakozás. Bármikor mobilizálható. Valóban pehelysúlyúak. 06 A CTL MINI/MIDI-vel könnyű a tiszta és egészséges munkavégzés az építkezésen. A könnyen kezelhető elszívók könnyen szállíthatók és az összes géphez gyorsan csatlakoztathatók. A CTL MINI/MIDI a takarítási munkáknál is keményen megállják a helyüket. Kompakt méretük, az átgondolt technológia és a praktikus tartozékok az Ön megbízható és rugalmas partnerévé teszik. A ház súlypontján elhelyezett fogantyú és a csekély súly révén mindkét elszívómobil a nehezen hozzáférhető helyeken is használható. Még a keskeny létrák sem jelentenek akadályt Műszaki adatok CTL MINI Teljesítményfelvétel Térfogatáram max. Vákuum max. Szűrőfelület Hálózati csatlakozókábel, gumiszigeteléssel Tartály-/szűrőzsák befogadóképessége max. Méret (h x sz x m) Csatlakozó aljzat max. hálózati fogyasztása Súly = Elektronika W 700 l/perc Pa 5000 cm² 7,5 m 10/7,5 L 440 x 40 x 420 mm 2400 W 8,7 kg Műszaki adatok CTL MIDI Teljesítményfelvétel W Víz elszívása. Stabil rögzítés. Térfogatáram max. Vákuum max. 700 l/perc Pa Víz felszívásánál a LevelStop időben kikapcsolja a hajtást. Nem folyik ki semmi, a motor védve van és a tömlő teljes mértékben kiürül a készülék kikapcsolásakor. A nedvesszűrő egy-két mozdulattal behelyezhető a víz elszívásához. A CTL MINI/MIDI az ideális elszívó külső helyszíneken való munkákhoz: a tömlőtartó gondoskodik a kábel és a tömlő rendezett tárolásáról a rögzítőfék megakadályozza az elgurulást a munka folyamán vagy a gépjárműben. Szűrőfelület Hálózati csatlakozókábel, gumiszigeteléssel Tartály-/szűrőzsák befogadóképessége max. Méret (h x sz x m) Csatlakozó aljzat max. hálózati fogyasztása Súly 5000 cm² 7,5 m 15/12,5 L 440 x 40 x 470 mm 2400 W 9,0 kg = Elektronika 289

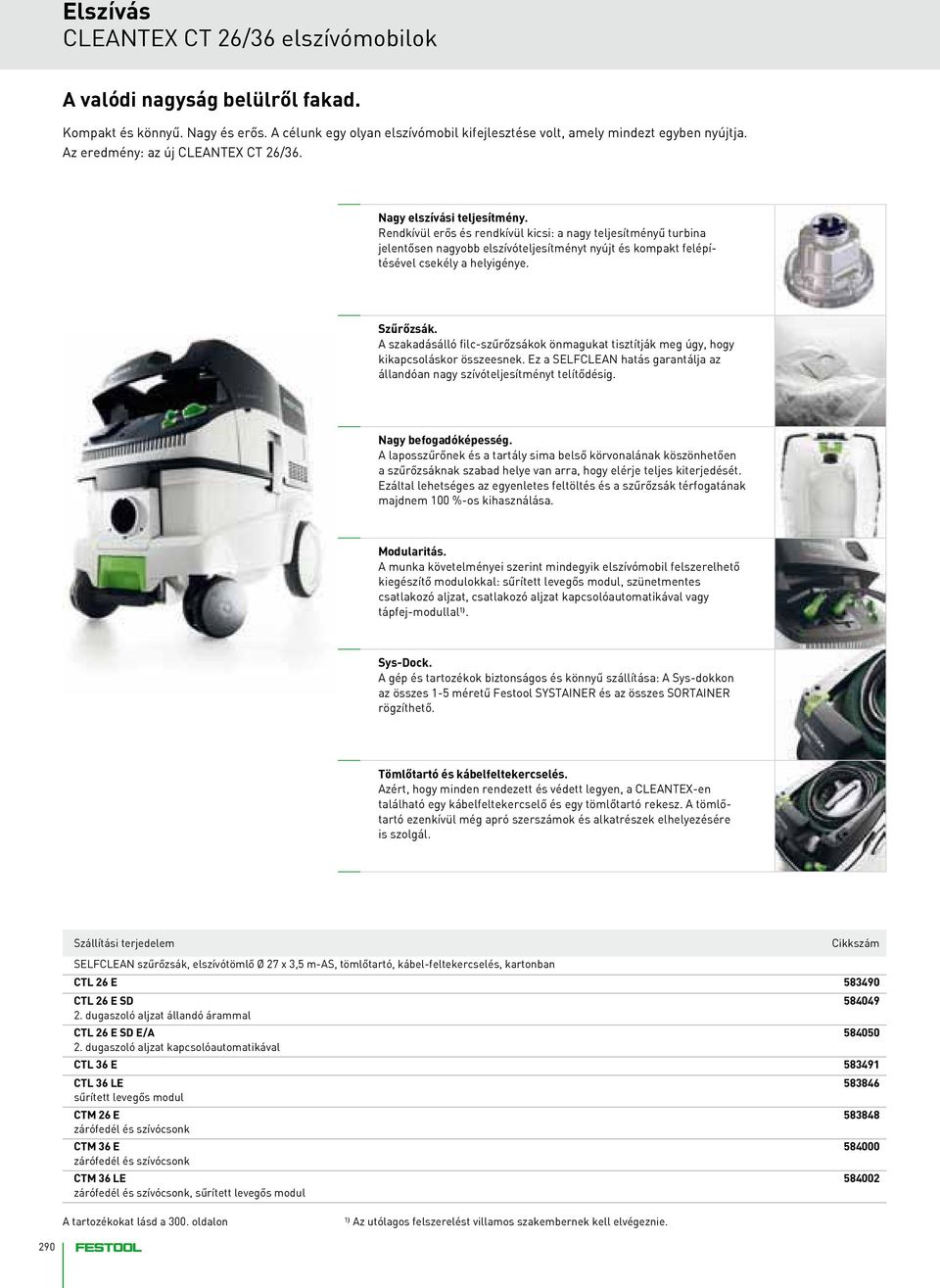

11 CLEANTEX CT 26/6 elszívómobilok A valódi nagyság belülről fakad. Kompakt és könnyű. Nagy és erős. A célunk egy olyan elszívómobil kifejlesztése volt, amely mindezt egyben nyújtja. Az eredmény: az új CLEANTEX CT 26/6. Nagy elszívási teljesítmény. Rendkívül erős és rendkívül kicsi: a nagy teljesítményű turbina jelentősen nagyobb elszívóteljesítményt nyújt és kompakt felépítésével csekély a helyigénye. Szűrőzsák. A szakadásálló filc-szűrőzsákok önmagukat tisztítják meg úgy, hogy kikapcsoláskor összeesnek. Ez a SELFCLEAN hatás garantálja az állandóan nagy szívóteljesítményt telítődésig. Nagy befogadóképesség. A laposszűrőnek és a tartály sima belső körvonalának köszönhetően a szűrőzsáknak szabad helye van arra, hogy elérje teljes kiterjedését. Ezáltal lehetséges az egyenletes feltöltés és a szűrőzsák térfogatának majdnem 100 %-os kihasználása. Modularitás. A munka követelményei szerint mindegyik elszívómobil felszerelhető kiegészítő modulokkal: sűrített levegős modul, szünetmentes csatlakozó aljzat, csatlakozó aljzat kapcsolóautomatikával vagy tápfej-modullal¹). Sys-Dock. A gép és tartozékok biztonságos és könnyű szállítása: A Sys-dokkon az összes 1-5 méretű Festool SYSTAINER és az összes SORTAINER rögzíthető. Tömlőtartó és kábelfeltekercselés. Azért, hogy minden rendezett és védett legyen, a CLEANTEX-en található egy kábelfeltekercselő és egy tömlőtartó rekesz. A tömlőtartó ezenkívül még apró szerszámok és alkatrészek elhelyezésére is szolgál. Szállítási terjedelem Cikkszám SELFCLEAN szűrőzsák, elszívótömlő Ø 27 x,5 m-as, tömlőtartó, kábel-feltekercselés, kartonban CTL 26 E CTL 26 E SD dugaszoló aljzat állandó árammal CTL 26 E SD E/A dugaszoló aljzat kapcsolóautomatikával CTL 6 E CTL 6 LE sűrített levegős modul CTM 26 E zárófedél és szívócsonk CTM 6 E zárófedél és szívócsonk CTM 6 LE zárófedél és szívócsonk, sűrített levegős modul A tartozékokat lásd a 00. oldalon ¹) Az utólagos felszerelést villamos szakembernek kell elvégeznie. 290

12 CLEANTEX CT 26/6 elszívómobilok Gyakorlati alkalmasság szériakivitelben A tisztaság a hatékony munka előfeltétele. Gyors rögzítés. Biztonságos tárolás. 06 Az elszívóknak rendszeres karbantartásra van szükségük ahhoz, hogy teljes szívóteljesítményt nyújtsanak. Mindenekelőtt a főszűrőt kell gyakrabban cserélni. A szűrő cseréje szerszám nélkül, könnyen elvégezhető. A gépeket és a tartozékokat tartalmazó Systainer-eket rögzíteni lehet az elszívón, így mindkét keze szabadon marad a munkához és a CLEANTEX elszívómobil szállításához. Könnyebb a munka és a SYSTAINER is mindig kéznél van. A tömlőtárolónak és a kábelfeltekercselésnek köszönhetően az elszívótömlő és a hálózati kábel tisztán és rendezetten van elhelyezve, így nem fenyegeti többé a botladozás veszélye. A rögzítőfék a biztonságos állóhelyzetről gondoskodik, a nagy kerekek pedig a dőlésbiztonságról Elszívási teljesítmény [%] Műszaki adatok Teljesítményfelvétel Térfogatáram max W 900 l/perc Pormennyiség [%] CLEANTEX CT 6 SELFCLEAN szűrőzsákkal Elszívókészülék hagyományos papír szűrőzsákkal Forrás: Festool kísérleti laboratórium, a vizsgálatot finom porral végeztük. Vákuum max. Szűrőfelület Hálózati csatlakozókábel, gumiszigeteléssel Tartály-/szűrőzsák befogadóképessége max. Méret (h x sz x m) Csatlakozó aljzat max. hálózati fogyasztása Súly = Elektronika Pa 618 cm² 7,5 m 26/24, 6/4 L 60 x 65 x 540/596 mm 2400 W 1,9/14,4 kg Alkalmazkodik a géphez. Tartós elszívási teljesítmény. Az elszívómobilok beépített kapcsolóautomatikával, kikapcsolás késleltetéssel, lágyindító automatikával és fokozatmentes szívóerő-szabályozással rendelkeznek annak érdekében, hogy Ön biztonságosan és kényelmesen dolgozhasson. A nagy elszívási teljesítményről a kompakt nagy teljesítményű turbina gondoskodik. A tartály-geometriával amelyben a SELFCLEAN szűrőzsák magától kihajtogatódik kombinálva a teljes térfogat kihasználható. A szűrőzsák kikapcsoláskor összeesik a finompor lerázódik, az elszívóteljesítmény állandóan magas marad

13 CLEANTEX CT 26/6 AUTOCLEAN elszívómobil Tiszta szűrő. Teljesen automatikusan. Javaslatunk az eltömődött szűrők ellen: az új CLEANTEX AC. Az automatikus szűrőletisztítás tisztán tartja a szűrőt igy folyamatosan magas az elszívási teljesítmény. Bármikor indítható azonnali szűrőletisztítás. Bruttó = nettó térfogat. Az erőteljes, poliészterből készült High Performance laposszűrő könynyen tisztítható. A laposszűrő rendszer révén a tartály térfogata teljes mértékben kihasznált. AUTOCLEAN automatikus letisztítás. Fokozatmentesen állítható letisztítási intervallumok: nagyobb menynyiségű por esetén rövid intervallum, csekély mennyiségü por esetén hosszú intervallum. Az elszívási teljesítmény a tisztítás alatt is folyamatosan magas marad. A szívóerő a pontos mértékű elszívás érdekében fokozatmentesen szabályozható. Spontán letisztítás. Igény esetén átváltható AC üzemmódra is, ekkor a szűrő azonnal többszörös letisztításra kerül. Folyadékok felszívásakor a letisztítási funkció kikapcsol. Praktikus tartozék. A ComfortClean tolózár révén a tartályban erős vákuum képződik, így a szűrő tisztítása még alaposabb lesz. Tartozékkészlet. A törésmentes, robusztus tömlő ideális megoldást jelent a PLANEX hosszúszárú csiszoló kiegészítőjeként az építkezéseken. A kúpos kiképzésű elszívótömlő különösen alkalmas tisztítási munkálatokhoz. Szállítási terjedelem Cikkszám High Performance főszűrő, SELFCLEAN szűrőzsák, porgyűjtő zsák, elszívótömlő Ø 27 x,5 m-as, kábel-feltekercselés, kartonban CTL 26 E AC CTM 26 E AC zárófedél és szívócsonk CTL 6 E AC CTM 6 E AC zárófedél és szívócsonk CTL 6 E LE AC sűrített levegős modul CTM 6 E LE AC zárófedél és szívócsonk, sűrített levegős modul A tartozékokat lásd a 00. oldalon 292

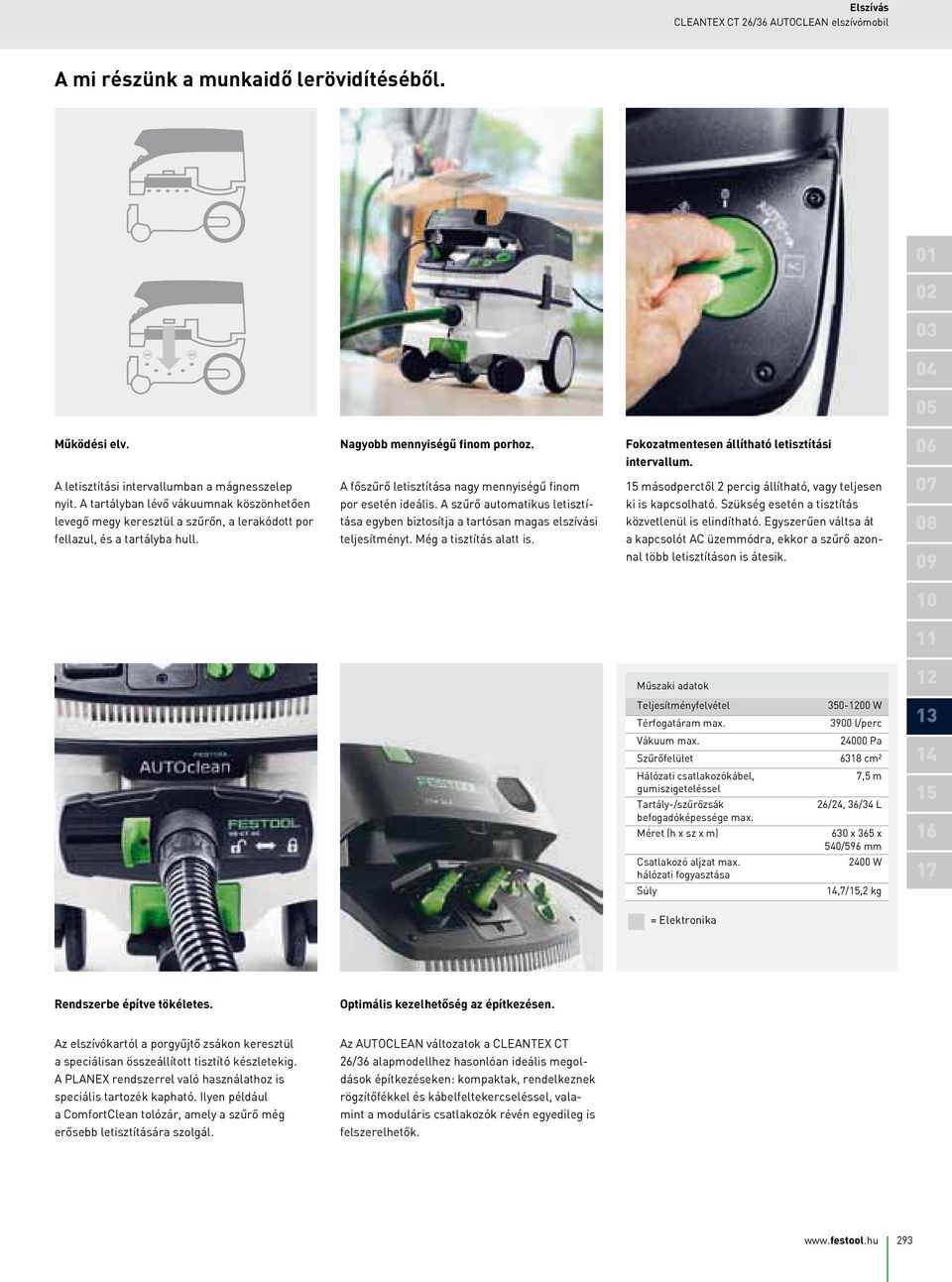

14 CLEANTEX CT 26/6 AUTOCLEAN elszívómobil A mi részünk a munkaidő lerövidítéséből Működési elv. A letisztítási intervallumban a mágnesszelep nyit. A tartályban lévő vákuumnak köszönhetően levegő megy keresztül a szűrőn, a lerakódott por fellazul, és a tartályba hull. Nagyobb mennyiségű finom porhoz. A főszűrő letisztítása nagy mennyiségű finom por esetén ideális. A szűrő automatikus letisztítása egyben biztosítja a tartósan magas elszívási teljesítményt. Még a tisztítás alatt is. Fokozatmentesen állítható letisztítási intervallum. 15 másodperctől 2 percig állítható, vagy teljesen ki is kapcsolható. Szükség esetén a tisztítás közvetlenül is elindítható. Egyszerűen váltsa át a kapcsolót AC üzemmódra, ekkor a szűrő azonnal több letisztításon is átesik Műszaki adatok 12 Teljesítményfelvétel Térfogatáram max. Vákuum max. Szűrőfelület Hálózati csatlakozókábel, gumiszigeteléssel Tartály-/szűrőzsák befogadóképessége max. Méret (h x sz x m) Csatlakozó aljzat max. hálózati fogyasztása Súly W 900 l/perc Pa 618 cm² 7,5 m 26/24, 6/4 L 60 x 65 x 540/596 mm 2400 W 14,7/15,2 kg = Elektronika Rendszerbe építve tökéletes. Optimális kezelhetőség az építkezésen. Az elszívókartól a porgyűjtő zsákon keresztül a speciálisan összeállított tisztító készletekig. A PLANEX rendszerrel való használathoz is speciális tartozék kapható. Ilyen például a ComfortClean tolózár, amely a szűrő még erősebb letisztítására szolgál. Az AUTOCLEAN változatok a CLEANTEX CT 26/6 alapmodellhez hasonlóan ideális megoldások építkezéseken: kompaktak, rendelkeznek rögzítőfékkel és kábelfeltekercseléssel, valamint a moduláris csatlakozók révén egyedileg is felszerelhetők. 29

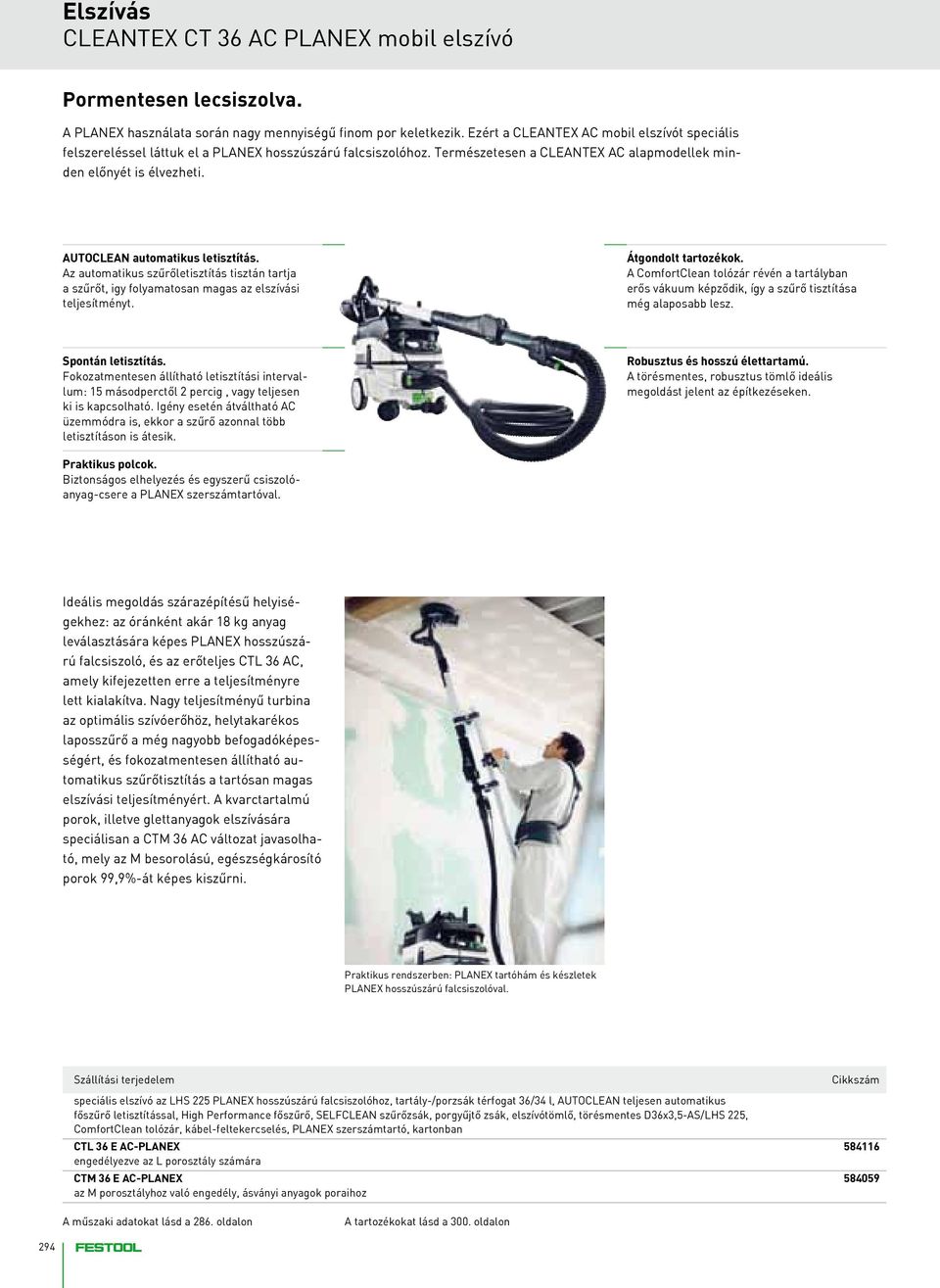

15 CLEANTEX CT 6 AC PLANEX mobil elszívó Pormentesen lecsiszolva. A PLANEX használata során nagy mennyiségű finom por keletkezik. Ezért a CLEANTEX AC mobil elszívót speciális felszereléssel láttuk el a PLANEX hosszúszárú falcsiszolóhoz. Természetesen a CLEANTEX AC alapmodellek minden előnyét is élvezheti. AUTOCLEAN automatikus letisztítás. Az automatikus szűrőletisztítás tisztán tartja a szűrőt, igy folyamatosan magas az elszívási teljesítményt. Átgondolt tartozékok. A ComfortClean tolózár révén a tartályban erős vákuum képződik, így a szűrő tisztítása még alaposabb lesz. Spontán letisztítás. Fokozatmentesen állítható letisztítási intervallum: 15 másodperctől 2 percig, vagy teljesen ki is kapcsolható. Igény esetén átváltható AC üzemmódra is, ekkor a szűrő azonnal több letisztításon is átesik. Robusztus és hosszú élettartamú. A törésmentes, robusztus tömlő ideális megoldást jelent az építkezéseken. Praktikus polcok. Biztonságos elhelyezés és egyszerű csiszolóanyag-csere a PLANEX szerszámtartóval. Ideális megoldás szárazépítésű helyiségekhez: az óránként akár 18 kg anyag leválasztására képes PLANEX hosszúszárú falcsiszoló, és az erőteljes CTL 6 AC, amely kifejezetten erre a teljesítményre lett kialakítva. Nagy teljesítményű turbina az optimális szívóerőhöz, helytakarékos laposszűrő a még nagyobb befogadóképességért, és fokozatmentesen állítható automatikus szűrőtisztítás a tartósan magas elszívási teljesítményért. A kvarctartalmú porok, illetve glettanyagok elszívására speciálisan a CTM 6 AC változat javasolható, mely az M besorolású, egészségkárosító porok 99,9%-át képes kiszűrni. Praktikus rendszerben: PLANEX tartóhám és készletek PLANEX hosszúszárú falcsiszolóval. Szállítási terjedelem speciális elszívó az LHS 225 PLANEX hosszúszárú falcsiszolóhoz, tartály-/porzsák térfogat 6/4 l, AUTOCLEAN teljesen automatikus főszűrő letisztítással, High Performance főszűrő, SELFCLEAN szűrőzsák, porgyűjtő zsák, elszívótömlő, törésmentes D6x,5-AS/LHS 225, ComfortClean tolózár, kábel-feltekercselés, PLANEX szerszámtartó, kartonban CTL 6 E AC-PLANEX engedélyezve az L porosztály számára CTM 6 E AC-PLANEX az M porosztályhoz való engedély, ásványi anyagok poraihoz Cikkszám A műszaki adatokat lásd a 286. oldalon A tartozékokat lásd a 00. oldalon 294

16 CLEANTEX CT 48/CT 48 AC elszívómobilok Több előnye van, mint ami látható. Elsődlegesen a műhelyben való használatra lett kifejlesztve. 48 literes tartályának köszönhetően ideális megoldás nagyobb pormennyiség befogadására és a durva forgácsok elszívására. A CTL és CTM modellek L és M besorolású porhoz megfelelőek és igény esetén az AUTOCLEAN automatikus tisztítással is rendelkezésre állnak. Nagy befogadóképesség. A laposszűrőnek és a tartály sima belső körvonalának köszönhetően a szűrőzsák szabadon kihajtogatódhat. Ez lehetővé teszi a szűrőzsák térfogatának majdnem 100%-os kihasználását. Nagy elszívási teljesítmény. Rendkívül erős és rendkívül kicsi: a nagy teljesítményű turbina jelentősen nagyobb elszívóteljesítményt nyújt és kompakt felépíté sével csekély a helyigénye. Modularitás. A munka követelményei szerint mindegyik elszívómobil felszerelhető kiegészítő modulokkal: sűrített levegős modul, szünetmentes csatlakozó aljzat, csatlakozó aljzat kapcsolóautomatikával vagy tápfej-modullal. A rendszer jelenti a különbséget. A CLEANTEX mobil elszívó tartozékai egymással kompatibilisek és kombinálhatók. Az elszívótömlőtől, szerszámtartótól és főszűrőtől kezdve egészen a moduláris bővítőaljzathoz való egyedi csatlakozókig. SELFCLEAN szűrőzsák. A szakadásálló filc-szűrőzsákok önmagukat tisztítják meg úgy, hogy kikapcsoláskor összeesnek. Ez egy állandó, nagy szívóteljesítményt garantál egészen a telítődésig. Tömlőtartó és kábelfeltekercselés. Azért, hogy minden rendezett és védett legyen, a CLEANTEX-en található egy kábelfeltekercselő és egy tömlőtartó rekesz. AUTOCLEAN automatikus letisztítással együtt is. Az automatikus szűrőletisztítás tisztán tartja a szűrőt, igy folyamatosan magas az elszívási teljesítményt Ideális megoldás műhelyben való munkavégzéshez. 17 Szállítási terjedelem tartály-/porzsák térfogat 48/46 l, szűrőzsák, elszívótömlő Ø 27 x,5 m-as, Tömlőtartó, kábel-feltekercselés, tolókeret, kartonban CTL 48 E engedélyezve az L porosztály számára CTL 48 E LE engedélyezve az L porosztály számára, sűrített levegős modul CTL 48 E AC engedélyezve az L porosztály számára, AUTOCLEAN teljesen automatikus főszűrő letisztítással CTL 48 E LE AC engedélyezve az L porosztály számára, AUTOCLEAN teljesen automatikus főszűrő letisztítással, sűrített levegős modul CTM 48 E az M porosztályhoz való engedély CTM 48 E LE az M porosztályhoz való engedély, sűrített levegős modul CTM 48 E AC az M porosztályhoz való engedély, AUTOCLEAN teljesen automatikus főszűrő letisztítással Cikkszám A műszaki adatokat lásd a 286. oldalon A tartozékokat lásd a 00. oldalon 295

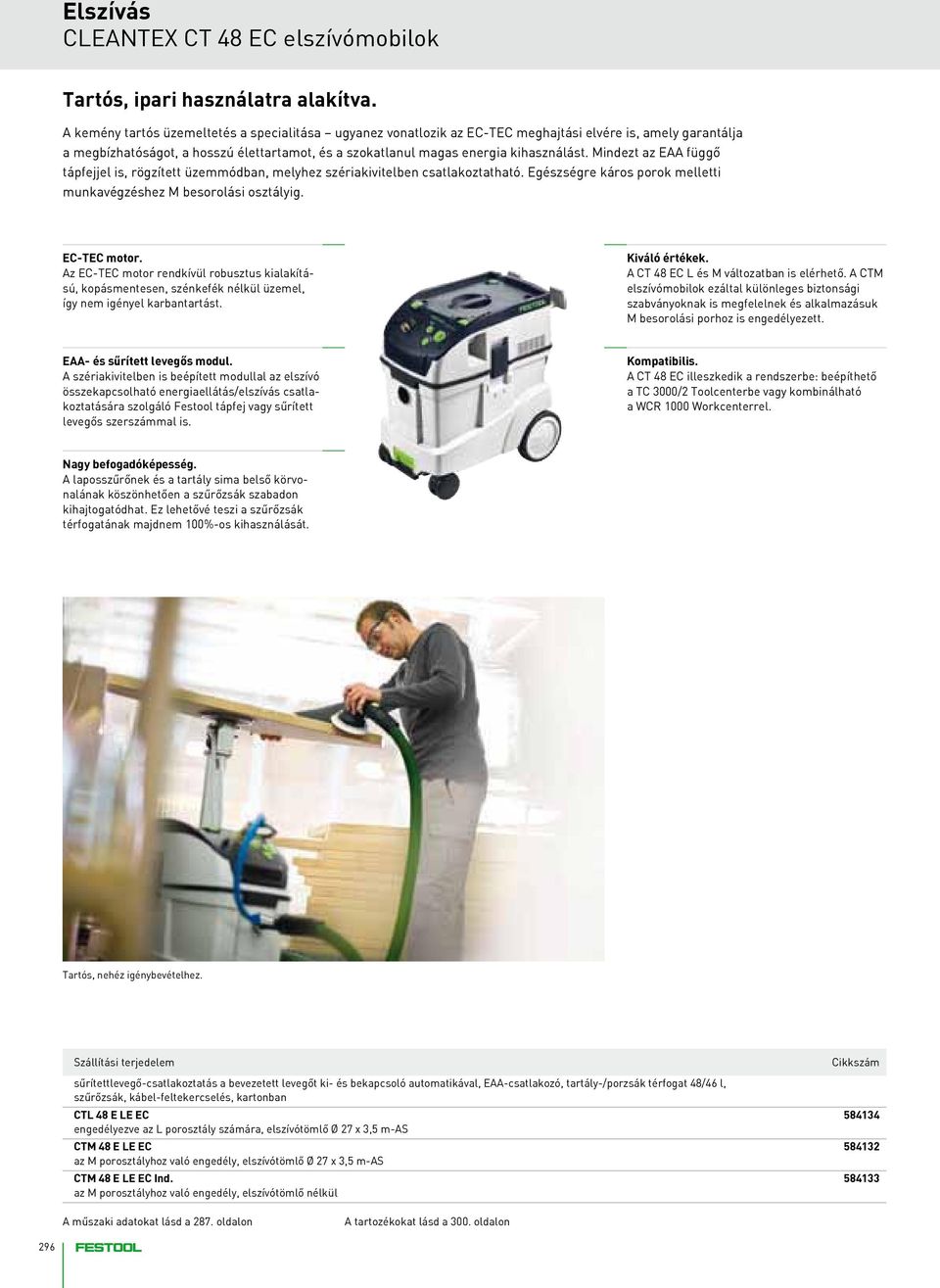

17 CLEANTEX CT 48 EC elszívómobilok Tartós, ipari használatra alakítva. A kemény tartós üzemeltetés a specialitása ugyanez vonatlozik az EC-TEC meghajtási elvére is, amely garantálja a megbízhatóságot, a hosszú élettartamot, és a szokatlanul magas energia kihasználást. Mindezt az EAA függő tápfejjel is, rögzített üzemmódban, melyhez szériakivitelben csatlakoztatható. Egészségre káros porok melletti munkavégzéshez M besorolási osztályig. EC-TEC motor. Az EC-TEC motor rendkívül robusztus kialakítású, kopásmentesen, szénkefék nélkül üzemel, így nem igényel karbantartást. Kiváló értékek. A CT 48 EC L és M változatban is elérhető. A CTM elszívómobilok ezáltal különleges biztonsági szabványoknak is megfelelnek és alkalmazásuk M besorolási porhoz is engedélyezett. EAA- és sűrített levegős modul. A szériakivitelben is beépített modullal az elszívó összekapcsolható energiaellátás/elszívás csatlakoztatására szolgáló Festool tápfej vagy sűrített levegős szerszámmal is. Kompatibilis. A CT 48 EC illeszkedik a rendszerbe: beépíthető a TC 000/2 Toolcenterbe vagy kombinálható a WCR 1000 Workcenterrel. Nagy befogadóképesség. A laposszűrőnek és a tartály sima belső körvonalának köszönhetően a szűrőzsák szabadon kihajtogatódhat. Ez lehetővé teszi a szűrőzsák térfogatának majdnem 100%-os kihasználását. Tartós, nehéz igénybevételhez. Szállítási terjedelem sűrítettlevegő-csatlakoztatás a bevezetett levegőt ki- és bekapcsoló automatikával, EAA-csatlakozó, tartály-/porzsák térfogat 48/46 l, szűrőzsák, kábel-feltekercselés, kartonban CTL 48 E LE EC engedélyezve az L porosztály számára, elszívótömlő Ø 27 x,5 m-as CTM 48 E LE EC az M porosztályhoz való engedély, elszívótömlő Ø 27 x,5 m-as CTM 48 E LE EC Ind. az M porosztályhoz való engedély, elszívótömlő nélkül Cikkszám A műszaki adatokat lásd a 287. oldalon A tartozékokat lásd a 00. oldalon 296

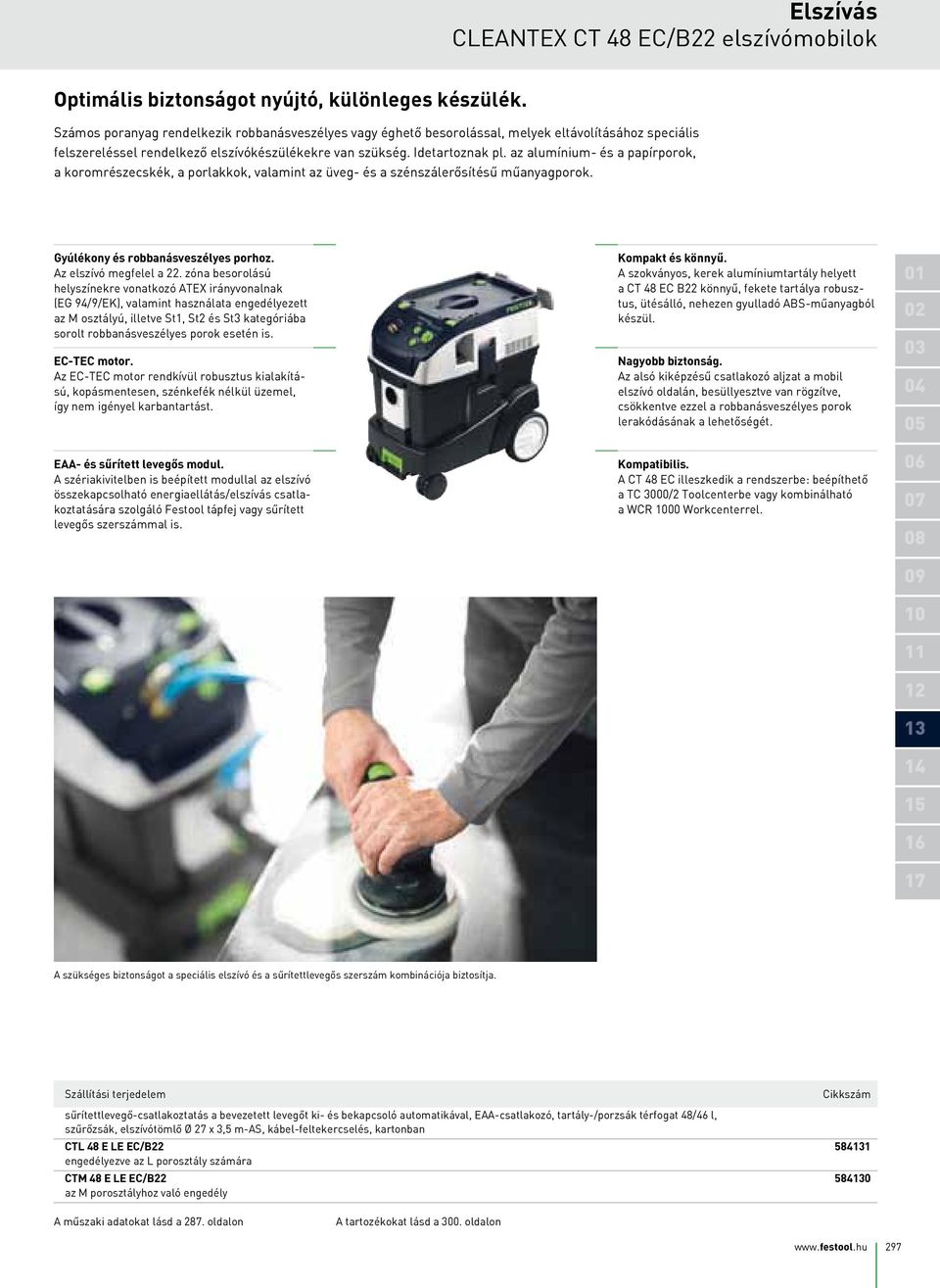

18 CLEANTEX CT 48 EC/B22 elszívómobilok Optimális biztonságot nyújtó, különleges készülék. Számos poranyag rendelkezik robbanásveszélyes vagy éghető besorolással, melyek eltávolításához speciális felszereléssel rendelkező elszívókészülékekre van szükség. Idetartoznak pl. az alumínium- és a papírporok, a koromrészecskék, a porlakkok, valamint az üveg- és a szénszálerősítésű műanyagporok. Gyúlékony és robbanásveszélyes porhoz. Az elszívó megfelel a 22. zóna besorolású helyszínekre vonatkozó ATEX irányvonalnak (EG 94/9/EK), valamint használata engedélyezett az M osztályú, illetve St1, St2 és St kategóriába sorolt robbanásveszélyes porok esetén is. EC-TEC motor. Az EC-TEC motor rendkívül robusztus kialakítású, kopásmentesen, szénkefék nélkül üzemel, így nem igényel karbantartást. EAA- és sűrített levegős modul. A szériakivitelben is beépített modullal az elszívó összekapcsolható energiaellátás/elszívás csatlakoztatására szolgáló Festool tápfej vagy sűrített levegős szerszámmal is. Kompakt és könnyű. A szokványos, kerek alumíniumtartály helyett a CT 48 EC B22 könnyű, fekete tartálya robusztus, ütésálló, nehezen gyulladó ABS-műanyagból készül. Nagyobb biztonság. Az alsó kiképzésű csatlakozó aljzat a mobil elszívó oldalán, besüllyesztve van rögzítve, csökkentve ezzel a robbanásveszélyes porok lerakódásának a lehetőségét. Kompatibilis. A CT 48 EC illeszkedik a rendszerbe: beépíthető a TC 000/2 Toolcenterbe vagy kombinálható a WCR 1000 Workcenterrel A szükséges biztonságot a speciális elszívó és a sűrítettlevegős szerszám kombinációja biztosítja. Szállítási terjedelem Cikkszám sűrítettlevegő-csatlakoztatás a bevezetett levegőt ki- és bekapcsoló automatikával, EAA-csatlakozó, tartály-/porzsák térfogat 48/46 l, szűrőzsák, elszívótömlő Ø 27 x,5 m-as, kábel-feltekercselés, kartonban CTL 48 E LE EC/B22 engedélyezve az L porosztály számára CTM 48 E LE EC/B22 az M porosztályhoz való engedély A műszaki adatokat lásd a 287. oldalon A tartozékokat lásd a 00. oldalon 297

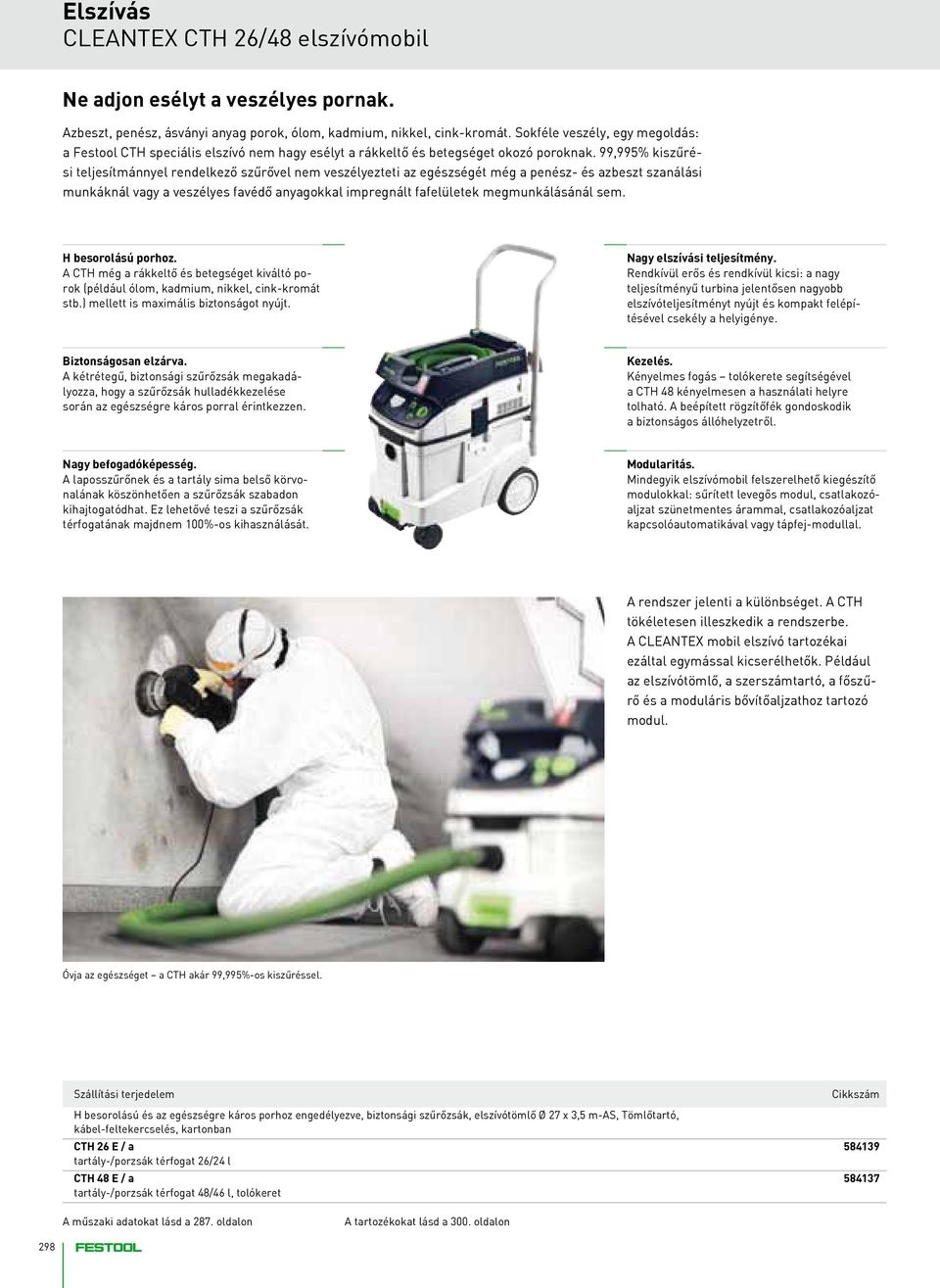

19 CLEANTEX CTH 26/48 elszívómobil Ne adjon esélyt a veszélyes pornak. Azbeszt, penész, ásványi anyag porok, ólom, kadmium, nikkel, cink-kromát. Sokféle veszély, egy megoldás: a Festool CTH speciális elszívó nem hagy esélyt a rákkeltő és betegséget okozó poroknak. 99,995% kiszűrési teljesítmánnyel rendelkező szűrővel nem veszélyezteti az egészségét még a penész- és azbeszt szanálási munkáknál vagy a veszélyes favédő anyagokkal impregnált fafelületek megmunkálásánál sem. H besorolású porhoz. A CTH még a rákkeltő és betegséget kiváltó porok (például ólom, kadmium, nikkel, cink-kromát stb.) mellett is maximális biztonságot nyújt. Nagy elszívási teljesítmény. Rendkívül erős és rendkívül kicsi: a nagy teljesítményű turbina jelentősen nagyobb elszívóteljesítményt nyújt és kompakt felépítésével csekély a helyigénye. Biztonságosan elzárva. A kétrétegű, biztonsági szűrőzsák megakadályozza, hogy a szűrőzsák hulladékkezelése során az egészségre káros porral érintkezzen. Kezelés. Kényelmes fogás tolókerete segítségével a CTH 48 kényelmesen a használati helyre tolható. A beépített rögzítőfék gondoskodik a biztonságos állóhelyzetről. Nagy befogadóképesség. A laposszűrőnek és a tartály sima belső körvonalának köszönhetően a szűrőzsák szabadon kihajtogatódhat. Ez lehetővé teszi a szűrőzsák térfogatának majdnem 100%-os kihasználását. Modularitás. Mindegyik elszívómobil felszerelhető kiegészítő modulokkal: sűrített levegős modul, csatlakozóaljzat szünetmentes árammal, csatlakozóaljzat kapcsolóautomatikával vagy tápfej-modullal. A rendszer jelenti a különbséget. A CTH tökéletesen illeszkedik a rendszerbe. A CLEANTEX mobil elszívó tartozékai ezáltal egymással kicserélhetők. Például az elszívótömlő, a szerszámtartó, a főszűrő és a moduláris bővítőaljzathoz tartozó modul. Óvja az egészséget a CTH akár 99,995%-os kiszűréssel. Szállítási terjedelem H besorolású és az egészségre káros porhoz engedélyezve, biztonsági szűrőzsák, elszívótömlő Ø 27 x,5 m-as, Tömlőtartó, kábel-feltekercselés, kartonban CTH 26 E / a tartály-/porzsák térfogat 26/24 l CTH 48 E / a tartály-/porzsák térfogat 48/46 l, tolókeret Cikkszám A műszaki adatokat lásd a 287. oldalon A tartozékokat lásd a 00. oldalon 298

20 Tartozékok A CT-modellek nem is lennének Festool elszívómobilok, ha nem rendelkeznének ésszerű, átgondolt tartozékokkal: az elszívókartól kezdve a plug it-elszívótömlőn keresztül egészen a legkülönfélébb alkalmazásokat szolgáló, speciálisan összeállított tisztítókészletekig. Minden egyes tartozék tökéletesen illeszkedik a rendszerhez és időt és pénzt takarít meg Önnek vagy pedig megkönnyíti a munkáját. 01 Fáradságmentes munkavégzés. A stabil CT elszívókar univerzálisan használható valamennyi CT Festool elszívómobilhoz. A tömlőt felülről vezeti a munkafelületre, így az nem érinti, ill. nem rongálja meg a munkadarabot. Nincs többé kábelerdő. A plug it-elszívótömlőnél a hálózati kábel az elszívótömlőbe van beépítve. A speciális plug itcsatlakozás ezen túlmenően lehetővé teszi a gépek gyors cseréjét egyszerűen és időtakarékosan Robusztus és hosszú élettartamú. A finom- és a legfinomabb porokhoz. Mobilitás a legkisebb helyen. A kopásálló PUR-kábel optimális megoldás az érzékeny talajon végzett munka során. A kábel a CLEANTEX elszívómobil pótalkatrészeként rendelhető, és a szervizben a normál kábelre kicserélhető. A SELFCLEAN szűrőzsáknál nem rakódik le a finom por a szűrőzsák belsejében, mert a rugalmas filc anyag összehajtódik a kikapcsoláskor, és lerázza a finom port. Nem tömődik el az elszívott portól, ami a szűrőzsák szétrepedéséhez vezetne. A szerszámmentes és egyszerű rögzítés révén a Workcenter WCR 1000 minden Sys-Dockkal rendelkező Festool elszívómobilt (kivéve: CT MINI/MIDI) kompakt mobil munkahellyé teszi például a csiszolási munkák során

21 Áttekintés: a rendszer és a tartozékok CTL MINI / MIDI elszívómobilok CTL/CTM elszívómobilok Speciális elszívók FORGóCSONK ELSzíVóTöMLőK CsövEk Y-ELÁGAzó ELszívókészüLék Y-elágazó elzáróval Forgócsonk AS Forgócsonk nem-as plug it-elszívótömlő Elszívótömlő AS Elszívótömlő nem-as Összekötő karmantyú Csatlakozó karmantyú Ø 27 mm Csatlakozó karmantyú Ø 6 mm Csatlakozó karmantyú Ø 50 mm CSATLAKOzó CSONK Kézi csövek Ø 6 mm Hosszabbítócsövek Ø 6 mm Adapter Ø 50 mm-ről Ø 6 mm-re Hosszabbítócsövek Ø 50 mm Padló szívófej-ø 6 mm Padló szívófej-ø 50 mm kefék és szívófejek Szívófej-Ø 6 mm Szívófej-Ø 50 mm 00

22 Tartozékok Tisztító készletek Típus Rendelési szám Tisztító készletek Szívófej-tisztítókészlet lapos szívófej D 6 FH-210, kárpittisztító D 6 PD, szívóecset D 6 SP D 27 / D 6 D-RS standard tisztítókészlet hajlított szívócső D 6 HR-K, db hosszabbító cső D 6 VR-K, 4 db-os szívófej D 6 BD270, lapos szívófej D 6 FD-210, kárpittisztító D 6 PD, kartonban Profi tisztítókészlet hajlított szívócső D 6 HR-M, -részes hosszabbító cső, saválló acél D 6 VR-Mx, átváltható szívófej D 6 TD, lapos szívófej D 6 FD-210, kartonban kompakt tisztító készlet Systainerben (SYS1), összetevői: hajlított kézi cső D 6 HR-K, db hosszabítócső D 6 VR-K, négy részből álló padló szívófej D 6 BD270, rés-szívófej (D 6 SD), párna-szívófej (D 6 PD), Systainer-ben SYS 1 T-LOC Tisztítókészlet kisiparosok részére antisztatikus elszívótömlő D 6x,5m-AS, hajlított kézi cső D 6 HR-M, hosszabbító cső D 6 VR-M, szőnyeg szívófej D 6 TD, rés szívófej D 6 FD, párna szívófej D 6 PD, elszívó ecset D 6 SP, Systainer-ben SYS 5 T-LOC Tisztítókészlet műhelyek részére antisztatikus elszívótömlő D 6 x,5m-as, hajlított kézi cső D 6 HR-M, hosszabbító cső D 6 VR-M, padló szívófej D 6 BD70, Systainer-ben SYS 5 T-LOC Univerzális tisztítókészlet (Sys 4) Systainerben, összetevői: elszívótömlő D 6x,5m, hajlított kézi cső D 6 HR-K, db hosszabbító cső D 6 VR-K, Systainer-ben SYS 5 T-LOC Tisztítókészlet durva szennyeződéshez Ø 50 x 2,5 m elszívótömlő, 2 db D50VR-K hosszabbító cső, D 50 BD70 padlószívófej, D 50 QD négyszögletes szívófej, D 50 SP elszívó ecset, D 50 FD rés szívófej, kartonban D 27 / D 6 S-RS D 27 / D 6 P-RS D 27/D 6 K-RS-Plus D 6 HW-RS-Plus D 6 WB-RS-Plus D 6 UNI-RS-Plus D 50 GS-RS Tisztítókészlet renováláshoz hajlított cső D 6 HR-M, toldócső D 6 VR-M, szőnyegfúvóka D 6 TD, fugafúvóka D 6 FD, bélésfúvóka D 6 SP, Systainer-ben SYS 2 T-LOC D 6 RS-M-Plus Padló-tisztítókészlet hajlított cső D 6 HR-M, toldócső D 6 VR-M, padló szívófej D 6 BD 70, Systainer-ben SYS 2 T-LOC D 6 BD 70 RS-Plus

23 Tartozékok A CT elszívómobilokhoz és az SR elszívókészülékekhez Típus Rendelési szám Elszívótömlő, antisztatikus D 22 antisztatikus elszívótömlő forgócsonkkal és csatlakozó karmantyúval, nagyfokú rugalmasság: optimális PS/LS/ETS/RTS/DTS/RS00/DX-hez, hőálló (+70 C)-ig, Elvezető ellenállás (DIN IEC 12) < 10 MΩ, Átmérő 22 mm, Hosszúság,5 m, kartonban D 22x,5m-AS Elszívótömlő (D 27) antisztatikus hőálló (+70 C)-ig, Elvezető ellenállás (DIN IEC 12) < 10 MΩ, Átmérő 27 mm forgáskiegyenlítővel és csatlakozó karmantyúval, Hosszúság,5 m, kartonban D 27x,5m-AS forgáskiegyenlítővel és csatlakozó karmantyúval, Hosszúság 5 m, kartonban D 27x5m-AS méteráru (forgócsonk és csatlakozó karmantyú nélkül), Hosszúság m D 27 MW-AS különleges kivitel, csak SRM 12 LE-AS/ SRM 70 LE-EC-hez, Hosszúság,5 m, kartonban D 27x,5m-AS/B Elszívótömlő (D6), antisztatikus hőálló (+70 C)-ig, Elvezető ellenállás (DIN IEC 12) < 10 MΩ, kartonban forgáskiegyenlítővel és csatlakozó karmantyúval, Átmérő 6 mm, Hosszúság,5 m D 6x,5m-AS PLANEX hosszúszárú falcsiszolóhoz, rendkívül rugalmas, törésmentes elszívótömlő, Átmérő 6 mm, Hosszúság,5 m D 6x,5-AS/KS/LHS a CT AC-hez, a szanáló maróhoz és takarításhoz, kúpos, Átmérő 6/2 mm, Hosszúság,5 m D 6/2x,5m-AS forgáskiegyenlítővel és csatlakozó karmantyúval, Átmérő 6 mm, Hosszúság 5 m D 6x5m-AS forgáskiegyenlítővel és csatlakozó karmantyúval, Átmérő 6 mm, Hosszúság 7 m D 6x7m-AS méteráru (forgócsonk és csatlakozó karmantyú nélkül), Átmérő 6 mm, Hosszúság m D 6 MW-AS Elszívótömlő D50, antisztatikus hőálló (+70 C)-ig, Elvezető ellenállás (DIN IEC 12) < 10 MΩ, Átmérő 50 mm 2 db forgócsonkkal, Hosszúság 2,5 m, kartonban D 50x2,5m-AS db forgócsonkkal, Hosszúság 4 m, kartonban D 50x4m-AS méteráru (forgócsonk és csatlakozó karmantyú nélkül), Hosszúság m D 50 MW-AS plug-it elszívótömlő D 27 plug-it elszívótömlő D 27, antisztatikus plug-it csatlakozással, antisztatikus, Átmérő 27 mm, Hosszúság,5 m, kartonban plug it D 27x,5m-AS

24 Tartozékok A CT elszívómobilokhoz és az SR elszívókészülékekhez Típus Rendelési szám Elszívótömlő Eleszívótömlő (D 27) hőálló (+70 C)-ig, Átmérő 27 mm forgáskiegyenlítővel és csatlakozó karmantyúval, Hosszúság,5 m, kartonban D 27x,5m forgáskiegyenlítővel és csatlakozó karmantyúval, Hosszúság 5 m, kartonban D 27x5m méteráru (forgócsonk és csatlakozó karmantyú nélkül), Hosszúság m D 27 MW Elszívótömlő (D 6) hőálló (+70 C)-ig, Átmérő 6 mm forgáskiegyenlítővel és csatlakozó karmantyúval, Hosszúság,5 m, kartonban D 6x,5m forgáskiegyenlítővel és csatlakozó karmantyúval, Hosszúság 5 m, kartonban D 6x5m forgáskiegyenlítővel és csatlakozó karmantyúval, Hosszúság 7 m, kartonban D 6x7m méteráru (forgócsonk és csatlakozó karmantyú nélkül), Hosszúság m D 6 MW Elszívótömlő (D 50) hőálló (+70 C)-ig, Átmérő 50 mm 2 db forgócsonkkal, Hosszúság 2,5 m, kartonban D 50x2,5m db forgócsonkkal, Hosszúság 4 m, kartonban D 50x4m méteráru (forgócsonk és csatlakozó karmantyú nélkül), Hosszúság m D 50 MW Modulok CTL/CTM 26/6/48* csatlakozórendszerhez Energiaellátó-/elszívó tápfej modul CT/CTL/CTM 26/6/48-hoz, CT elszívómobil összekötéséhez az energiaellátó függő tápfejjel, ill. elszívókarral, nem LE-kivitelű elszívómobil szükséges, kartonban EAA CT 26/6/ Modul csatlakozóaljzat CT/CTL/CTM 26/6/48-hoz csatlakozóaljzat szünetmentes árammal Modul-SD CT 26/6/ csatlakozóaljzat kapcsolóautomatikával Modul-SD E/A CT 26/6/ Sűrített levegős modul CT/CTL/CTM 26/6/48-hoz, LE-kivitelű elszívómobilok utólagos felszereléséhez, kiegészítő sűrített levegő be-/kikapcsoló automatikával DL CT 26/6/ * CT 48 LE EC és CT 48 LE EC/B22 esetén nem használható 0

25 Tartozékok A CT elszívómobilokhoz és az SR elszívókészülékekhez Típus Rendelési szám Forgócsonkok Antisztatikus forgócsonk csőkarmantyú, az elszívókészülék bevezető csőcsonkjára csatlakozik, külső Ø 58 mm antisztatikus elszívótömlőhöz (D27) D 27 DAG-AS antisztatikus elszívótömlőhöz (D6) D 6 DAG-AS antisztatikus elszívótömlőhöz (D50) D 50 DAG-AS Sarok-forgócsonk antisztatikus a D 22 és D 27 antisztatikus elszívótömlőkhöz a CTL MINI és a CT-MIDI-nél. D 27 DAG/90 - AS Forgócsonk csőkarmantyú, az elszívókészülék bevezető csőcsonkjára csatlakozik, külső Ø 58 mm D 27 elszívótömlőhöz D 27 DAG D 6 elszívótömlőhöz D 6 DAG D 50 elszívótömlőhöz D 50 DAG Csatlakozó karmantyú, antisztatikus kivitel az elszívóoldali csatlakozáshoz (elektromos szerszám vagy szívófej) D 22-es elszívó tömlőhöz D 22 DM-AS D 27 elszívótömlőhöz D 27 DM-AS D 6 elszívótömlőhöz D 6 DM-AS Szűkítőhüvely D 6 elszívótömlőhöz, D 27-re való kisebbítéshez, A csomag tartalma 1 db RM D6/27-AS Csatlakozó karmantyú, antisztatikus kivitel D 6 elszívótömlőhöz, PLANEX hosszúszárú falcsiszolóhoz, az elszívóoldali csatlakozáshoz (elektromos szerszám vagy szívófej) D 6 DM-AS-LHS Elszívó adapter egy Ø 50 elszívótömlő csatlakoztatásához Ø 6 tartozékkal D 50/D 6 AA Bypass adapter adapter bypass-funkcióval a levegőátáramlás fokozására DTS/DS/RTS/RS 400-nál és ETS/ES 125-nél, illik a D27 forgócsonkhoz AB DTS/RTS400/ETS125-AS Y-elágazó elzáródarabbal antisztatikus a D 50/D 6/D 27 típusokhoz, záróelemmel, két elszívótömlő csatlakoztatására, egészségre káros porokhoz engedéllyel rendelkező elszívóknál az egyidejű üzem nem megengedett D 50 SV-AS/D 50 V Elzáródarab csatlakozócsonkhoz való kapcsolódáshoz, minden CT/CTL elszívómobilra utólag is felszerelhető D 50/V összekötő karmantyú antisztatikus D 50 / D 6 / D 27 elszívótömlők összekötéséhez, D 27/D 6-os tömlőknél az egyik tömlő csatlakozó karmantyúját D 6/D 27-es forgócsonkra kell kicserélni D 50/D 50 VM-AS
