EC Megfelelıségi Tanúsítvány 1390-CPD-0212/09/P. Ásványgyapot termékek épületek hıszigetelésére

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "EC Megfelelıségi Tanúsítvány 1390-CPD-0212/09/P. Ásványgyapot termékek épületek hıszigetelésére"

Boglárka Fehérné
8 évvel ezelőtt
Látták:

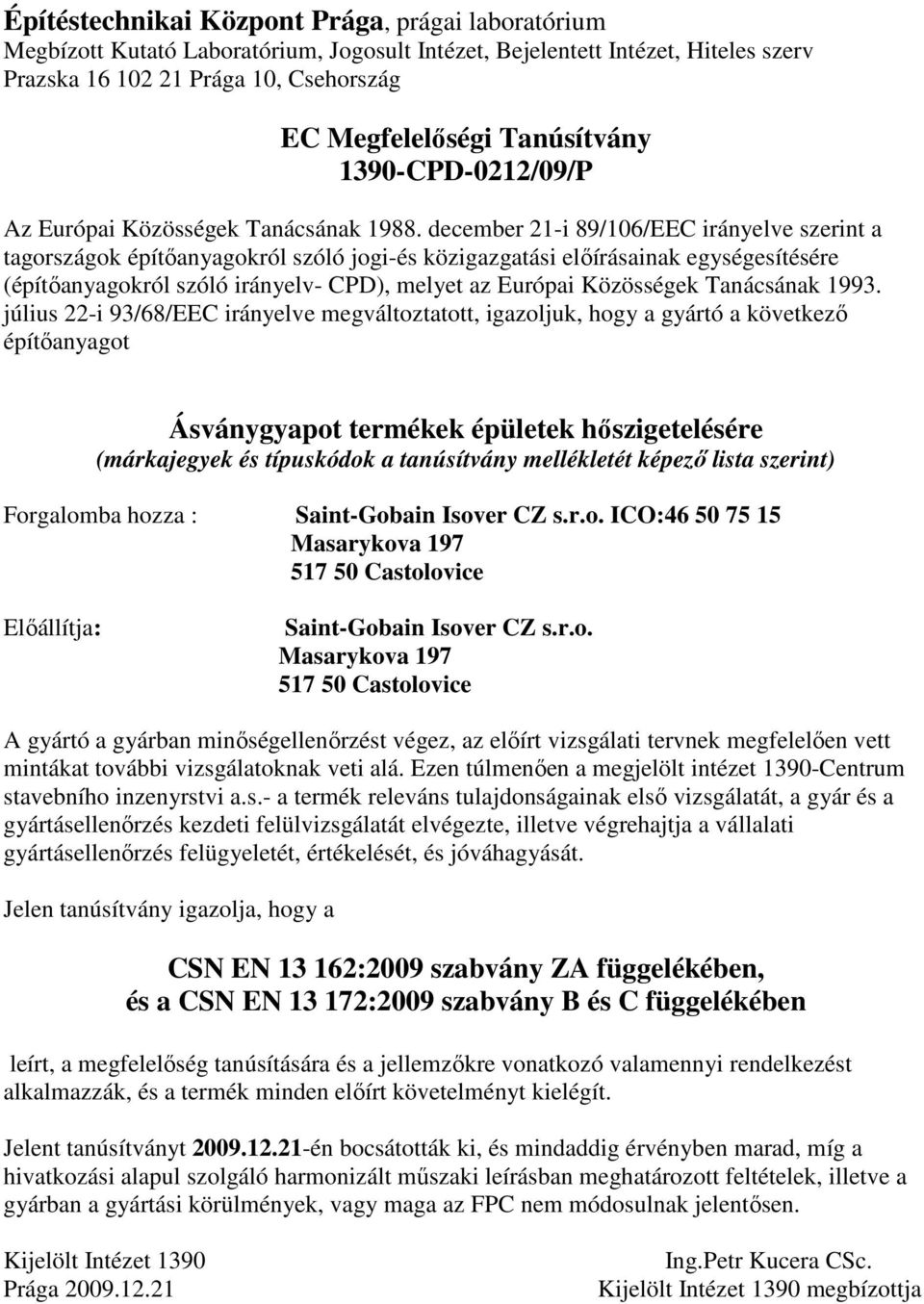

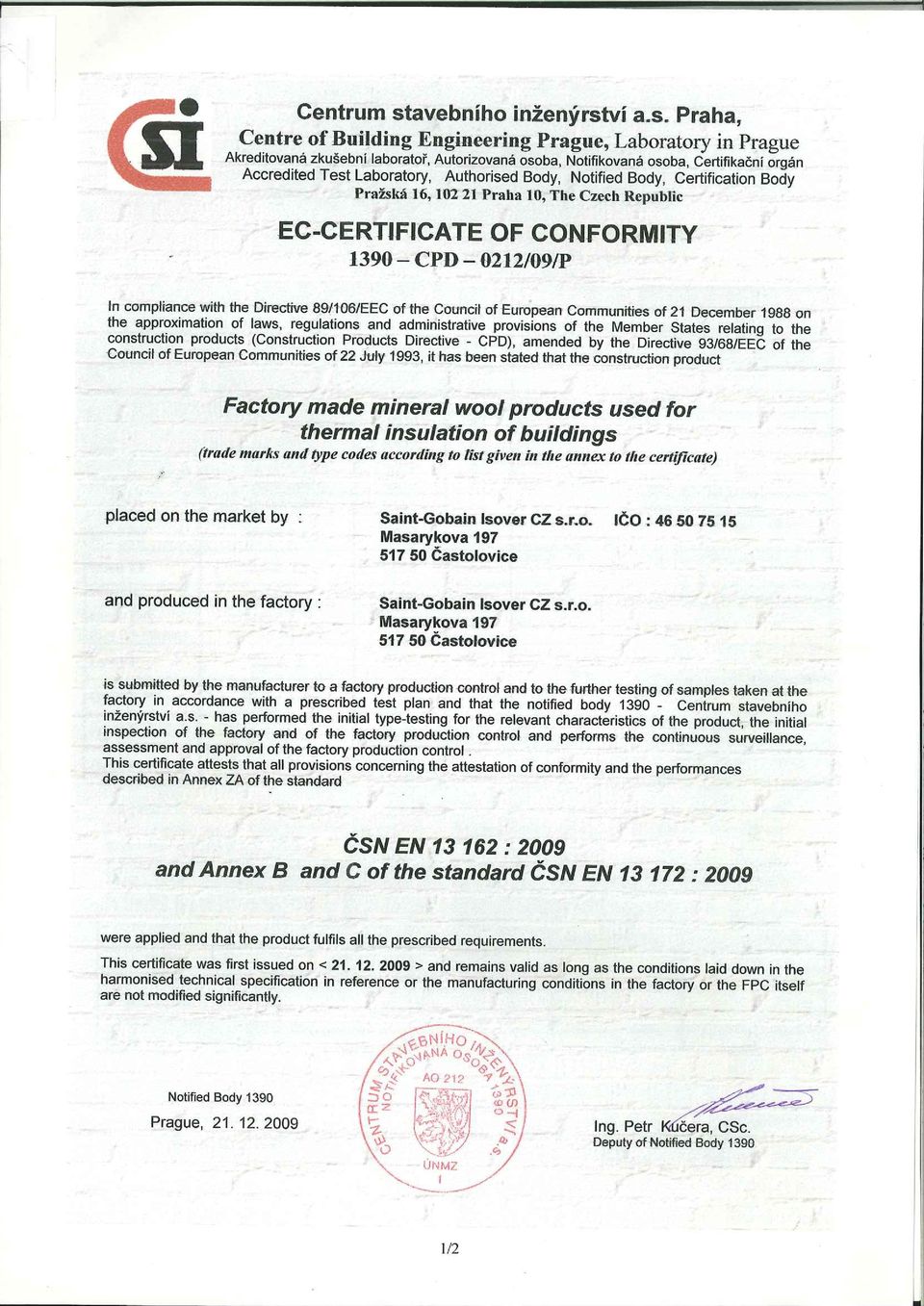

3 Építéstechnikai Központ Prága, prágai laboratórium Megbízott Kutató Laboratórium, Jogosult Intézet, Bejelentett Intézet, Hiteles szerv Prazska Prága 10, Csehország EC Megfelelıségi Tanúsítvány 1390-CPD-0212/09/P Az Európai Közösségek Tanácsának december 21-i 89/106/EEC irányelve szerint a tagországok építıanyagokról szóló jogi-és közigazgatási elıírásainak egységesítésére (építıanyagokról szóló irányelv- CPD), melyet az Európai Közösségek Tanácsának július 22-i 93/68/EEC irányelve megváltoztatott, igazoljuk, hogy a gyártó a következı építıanyagot Ásványgyapot termékek épületek hıszigetelésére (márkajegyek és típuskódok a tanúsítvány mellékletét képezı lista szerint) Forgalomba hozza : Saint-Gobain Isover CZ s.r.o. ICO: Masarykova Castolovice Elıállítja: Saint-Gobain Isover CZ s.r.o. Masarykova Castolovice A gyártó a gyárban minıségellenırzést végez, az elıírt vizsgálati tervnek megfelelıen vett mintákat további vizsgálatoknak veti alá. Ezen túlmenıen a megjelölt intézet 1390-Centrum stavebního inzenyrstvi a.s.- a termék releváns tulajdonságainak elsı vizsgálatát, a gyár és a gyártásellenırzés kezdeti felülvizsgálatát elvégezte, illetve végrehajtja a vállalati gyártásellenırzés felügyeletét, értékelését, és jóváhagyását. Jelen tanúsítvány igazolja, hogy a CSN EN :2009 szabvány ZA függelékében, és a CSN EN :2009 szabvány B és C függelékében leírt, a megfelelıség tanúsítására és a jellemzıkre vonatkozó valamennyi rendelkezést alkalmazzák, és a termék minden elıírt követelményt kielégít. Jelent tanúsítványt én bocsátották ki, és mindaddig érvényben marad, míg a hivatkozási alapul szolgáló harmonizált mőszaki leírásban meghatározott feltételek, illetve a gyárban a gyártási körülmények, vagy maga az FPC nem módosulnak jelentısen. Kijelölt Intézet 1390 Prága Ing.Petr Kucera CSc. Kijelölt Intézet 1390 megbízottja

december 21-i 89/106/EEC irányelve szerint a tagországok építıanyagokról szóló jogi-és közigazgatási elıírásainak egységesítésére (építıanyagokról szóló irányelv- CPD), melyet az Európai Közösségek

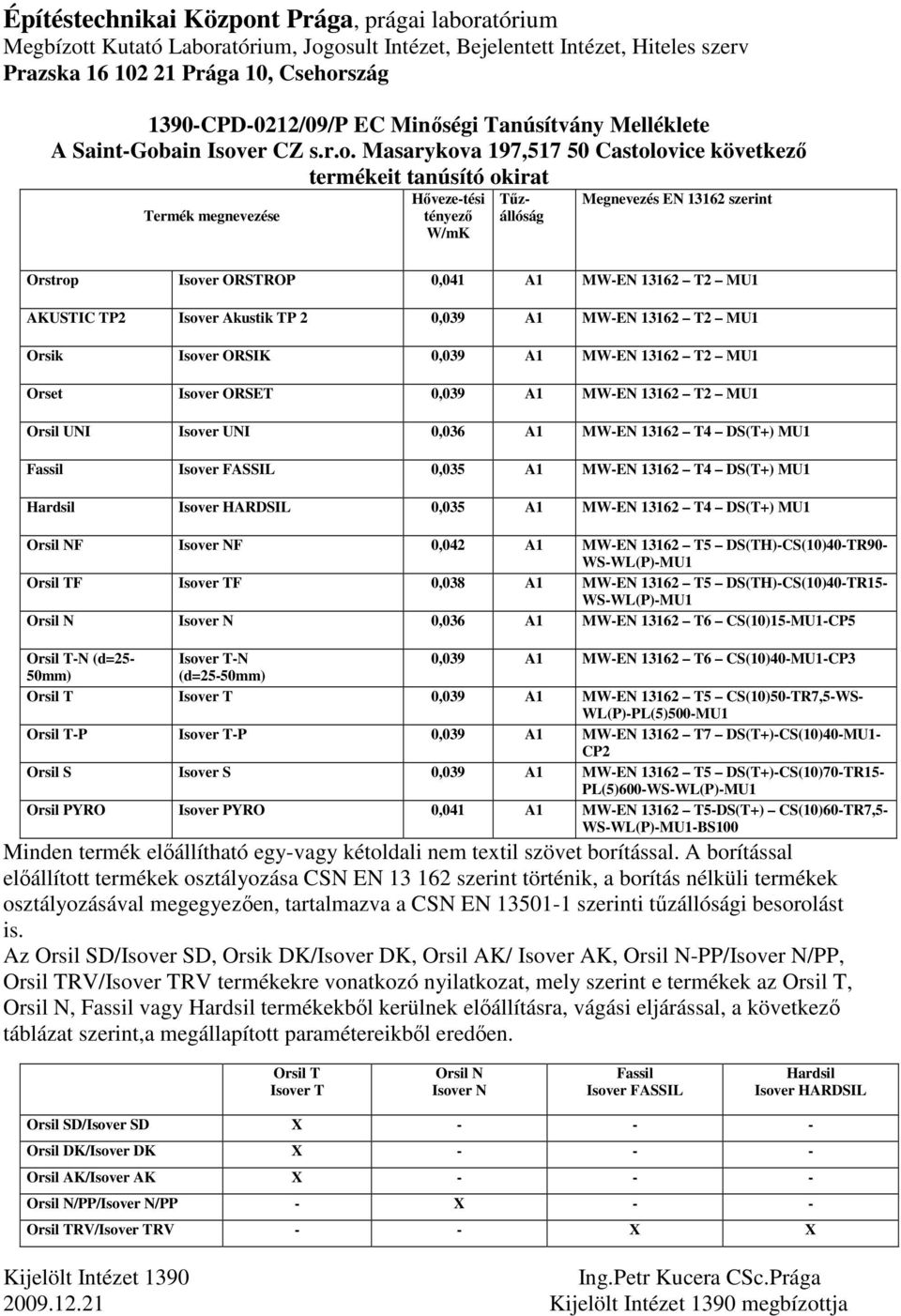

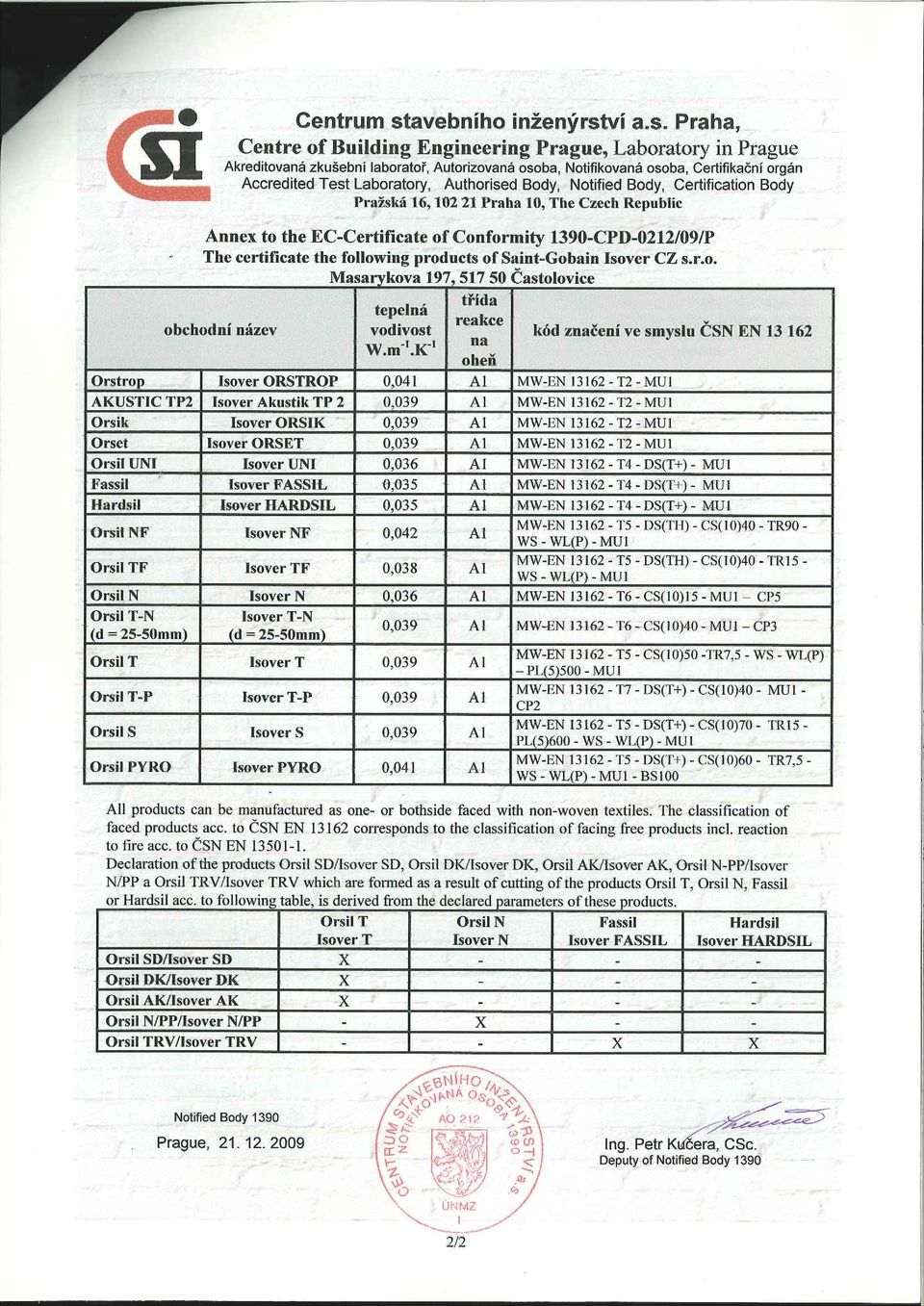

4 Építéstechnikai Központ Prága, prágai laboratórium Megbízott Kutató Laboratórium, Jogosult Intézet, Bejelentett Intézet, Hiteles szerv Prazska Prága 10, Csehország 1390-CPD-0212/09/P EC Minıségi Tanúsítvány Melléklete A Saint-Gobain Isover CZ s.r.o. Masarykova 197, Castolovice következı termékeit tanúsító okirat Termék megnevezése Hıveze-tési tényezı W/mK Tőzállóság Megnevezés EN szerint Orstrop Isover ORSTROP 0,041 A1 MW-EN T2 MU1 AKUSTIC TP2 Isover Akustik TP 2 0,039 A1 MW-EN T2 MU1 Orsik Isover ORSIK 0,039 A1 MW-EN T2 MU1 Orset Isover ORSET 0,039 A1 MW-EN T2 MU1 Orsil UNI Isover UNI 0,036 A1 MW-EN T4 DS(T+) MU1 Fassil Isover FASSIL 0,035 A1 MW-EN T4 DS(T+) MU1 Hardsil Isover HARDSIL 0,035 A1 MW-EN T4 DS(T+) MU1 Orsil NF Isover NF 0,042 A1 MW-EN T5 DS(TH)-CS(10)40-TR90- WS-WL(P)-MU1 Orsil TF Isover TF 0,038 A1 MW-EN T5 DS(TH)-CS(10)40-TR15- WS-WL(P)-MU1 Orsil N Isover N 0,036 A1 MW-EN T6 CS(10)15-MU1-CP5 Orsil T-N (d=25-50mm) Isover T-N (d=25-50mm) 0,039 A1 MW-EN T6 CS(10)40-MU1-CP3 Orsil T Isover T 0,039 A1 MW-EN T5 CS(10)50-TR7,5-WS- WL(P)-PL(5)500-MU1 Orsil T-P Isover T-P 0,039 A1 MW-EN T7 DS(T+)-CS(10)40-MU1- CP2 Orsil S Isover S 0,039 A1 MW-EN T5 DS(T+)-CS(10)70-TR15- PL(5)600-WS-WL(P)-MU1 Orsil PYRO Isover PYRO 0,041 A1 MW-EN T5-DS(T+) CS(10)60-TR7,5- WS-WL(P)-MU1-BS100 Minden termék elıállítható egy-vagy kétoldali nem textil szövet borítással. A borítással elıállított termékek osztályozása CSN EN szerint történik, a borítás nélküli termékek osztályozásával megegyezıen, tartalmazva a CSN EN szerinti tőzállósági besorolást is. Az Orsil SD/Isover SD, Orsik DK/Isover DK, Orsil AK/ Isover AK, Orsil N-PP/Isover N/PP, Orsil TRV/Isover TRV termékekre vonatkozó nyilatkozat, mely szerint e termékek az Orsil T, Orsil N, Fassil vagy Hardsil termékekbıl kerülnek elıállításra, vágási eljárással, a következı táblázat szerint,a megállapított paramétereikbıl eredıen. Orsil T Isover T Orsil N Isover N Fassil Isover FASSIL Hardsil Isover HARDSIL Orsil SD/Isover SD X Orsil DK/Isover DK X Orsil AK/Isover AK X Orsil N/PP/Isover N/PP - X - - Orsil TRV/Isover TRV - - X X Kijelölt Intézet 1390 Ing.Petr Kucera CSc.Prága Kijelölt Intézet 1390 megbízottja

7 ISOVER mőszaki adatlap Termékmegnevezés Termékleírás ISOVER N A szigetelı lapok Isover ásványgyapotból készültek. Az elıállítás, ásványi összetevık olvasztási, és kiegészítı adalékanyagok és összetevık rostokra bontási módszerén alapul. Az elıállított ásványi rostok végsı formába öntése az elıállítás következı folyamata. A szálak teljes felülete hidrofóbizált. Fontos szempont, hogy a lapok a beépítéskor a külsı környezeti hatásoktól védve legyenek (technológiai szigetelés - PE fólia). Alkalmazási terület Az ISOVER N lapok alkalmazhatók lépéshanggátlás javítása érdekében úsztatott aljzatoknál. Az úsztatott réteg minimális vastagsága 50 mm C25/30, acél háló erısítés W4, 150/150 mm. A hanghidak kialakulása ellen az úsztatott aljzatok és a falak közé szegélyszalagot kell beépíteni. Standard méretek szállítási adatai Csomagolás Termék jele és vastagsága [cm] ISOVER N 2,0 ISOVER N 2,5 ISOVER N 3,0 ISOVER N 4,0 ISOVER N 5,0 Csomagban, PE fóliába Lemezméretek Hossz x szélesség Mennyiség per Csomag [cm] [m²] 120 x 60 11, x 60 8, x 60 7, x 60 5, x 60 4,32 EG-Megfelelıségi tanúsítvány száma 1390-CPD-0212/09/P Jelölési kulcs MW-EN T6-CS(10)15-MU1-CP5 Tőzállósági besorolás A1 - ČS EN Fajhı C d 1115 J/kgK ČS Nyomófeszültség 10% alakváltozásnál (σ 10 ) CS(10) 15 kpa ČS EN 826 Összenyomhatóság (c = d L - d B ) CP 5 mm ČS EN Névleges testsőrőség 1,00 kn/m 3 Fı hangelnyelési fok a 250 és 4000 Hz sávban α stř - 0,64 a 0,71 25 és 40 mm vastagságnál ČSN ISO Hangelnyelési fok α Frekvencia Hz ČSN ISO szerint Vastagság 25 mm - 0,23 0,43 0,78 0,87 0,85 ČS EN , ČS EN 1990 Olvadási hımérséklet 1000 C DIN 4102 Páradiffúziós ellenállás (µ) MU 1 - ČS EN Maximális alkalmazási hımérséklet 200 C - Kémiai viselkedés Kémiailag indifferens, kénmentes, rothadásálló, nedvesség inaktív Hıvezetési tényezı λ D 0,036 W/m K ČS EN A mérési eredmények a standard 100 mm vastag erısített aljzatbetonra és 50 mm vastag úsztatott betonra vonatkoznak. Vastagság tolerancia minısítés T6, mely megfelel a ČS EN 13162: -5% vagy -1mm, a számszerően magasabb érték a mérvadó és +15% vagy +3mm, a számszerően kisebb tőrést eredményezı érték a mérvadó.

Az elıállított ásványi rostok végsı formába öntése az elıállítás következı folyamata. A szálak teljes felülete hidrofóbizált.
