WELLINGTON DM-156 HÁZTARTÁSI FAGYASZTÓSZEKRÉNY HASZNÁLATI ÚTMUTATÓ

Átírás

1 WELLINGTON DM-156 HÁZTARTÁSI FAGYASZTÓSZEKRÉNY HASZNÁLATI ÚTMUTATÓ Mielőtt használatba venné a készüléket, kérjük, szíveskedjék elolvasni a használati utasítást a szakszerű és biztonságos használat érdekében. A kezelési útmutatót őrizze meg, hogy szükség esetén később is tanulmányozhassa. Forgalmazó: Pannon-Dominum Kft Győr Régi Veszprémi út

2 Fagyasztószekrény 1. ábra FONTOS FIGYELMEZTETÉS: A készülékre garancia csak abban az esetben érvényesíthető, ha a vásárlás dátumát számlával vagy blokkal a vevő igazolni tudja. 2

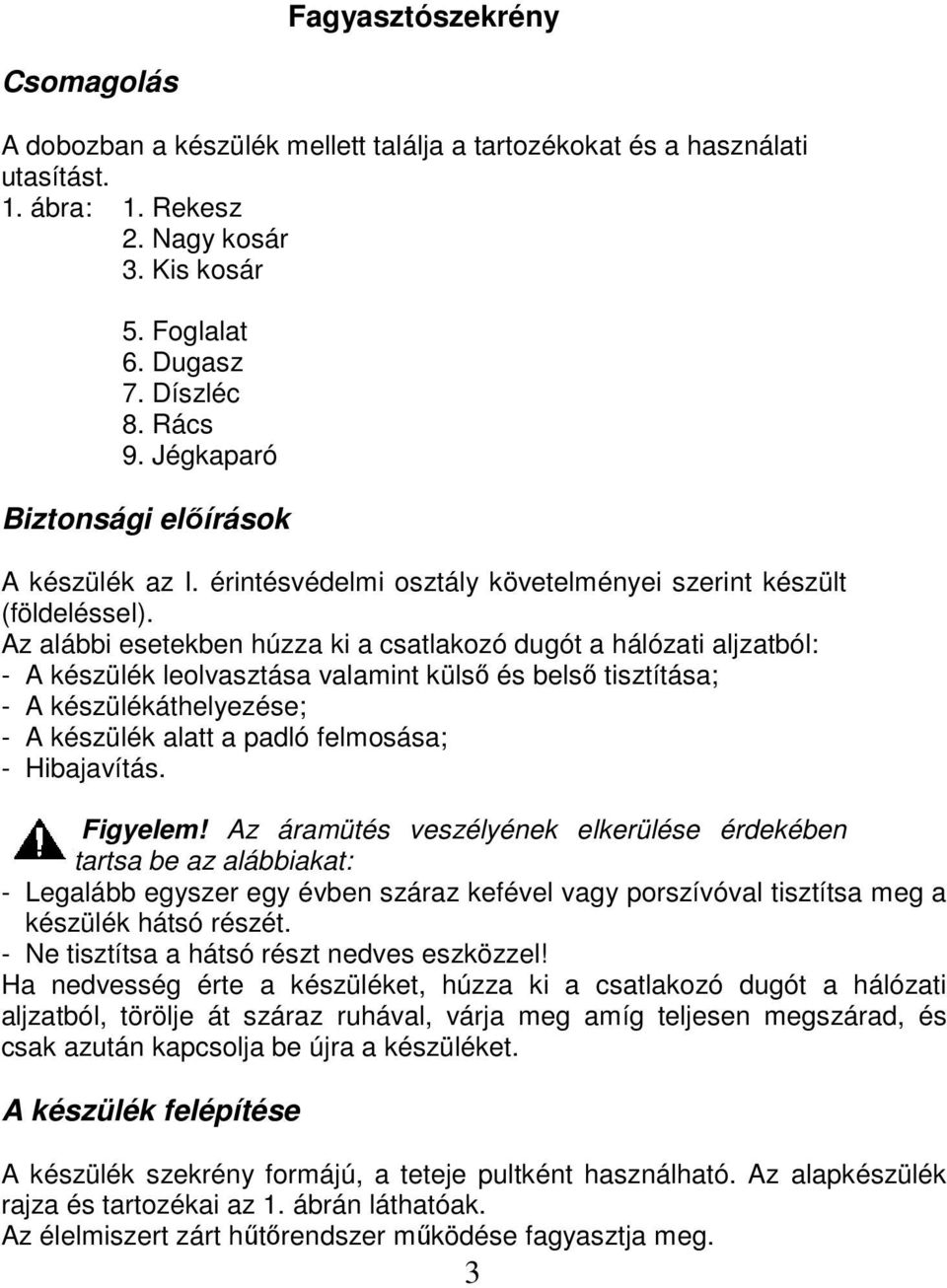

3 Fagyasztószekrény Csomagolás A dobozban a készülék mellett találja a tartozékokat és a használati utasítást. 1. ábra: 1. Rekesz 2. Nagy kosár 3. Kis kosár 5. Foglalat 6. Dugasz 7. Díszléc 8. Rács 9. Jégkaparó Biztonsági előírások A készülék az I. érintésvédelmi osztály követelményei szerint készült (földeléssel). Az alábbi esetekben húzza ki a csatlakozó dugót a hálózati aljzatból: - A készülék leolvasztása valamint külső és belső tisztítása; - A készülékáthelyezése; - A készülék alatt a padló felmosása; - Hibajavítás. Figyelem! Az áramütés veszélyének elkerülése érdekében tartsa be az alábbiakat: - Legalább egyszer egy évben száraz kefével vagy porszívóval tisztítsa meg a készülék hátsó részét. - Ne tisztítsa a hátsó részt nedves eszközzel! Ha nedvesség érte a készüléket, húzza ki a csatlakozó dugót a hálózati aljzatból, törölje át száraz ruhával, várja meg amíg teljesen megszárad, és csak azután kapcsolja be újra a készüléket. A készülék felépítése A készülék szekrény formájú, a teteje pultként használható. Az alapkészülék rajza és tartozékai az 1. ábrán láthatóak. Az élelmiszert zárt hűtőrendszer működése fagyasztja meg. 3

4 A szabályzó panel a készüléken elől fent helyezkedik el (1. és 2. ábra) egy hőmérséklet szabályzó gombbal és három jelzőlámpával. Beüzemelés Távolítsa el a csomagolást és a fa aljzatot, melyet négy csavarral rögzítettek a készülékhez. A kicsavarásukhoz először egy kicsit hátra döntse a készüléket, majd az ajtót csukva tartva döntse előre. Helyezze a négy lábat a készülék alján felszabadult menetekbe. Az ajtó spontán csukódásához úgy állítsa be a lábakat, hogy a készülék egy kicsit hátra dőljön. Meleg vízzel törölje át a hűtőszekrény belsejét és a tartozékokat, majd kb. egy óráig hagyja őket száradni. Válassza ki a készülék helyét, hőforrástól és direkt napfénytől távol. Ne helyezze a készüléket fülkébe vagy más behatárolt helyre. Helyezze be a tartozékokat az 1. ábra szerint, a rácsot (8) tegye a rekesz aljába(1). Szerelje fel a díszlécet a 3. ábra szerint: illessze a díszléc hátulján található fület a készülék alján jobb oldalt található nyílásba; Rögzítse a díszléc másik végét a foglalat (5) és a dugasz (6) segítségével a készülék alján bal oldalt található lyukhoz. Ha a készülék környezetében hosszabb ideig hideg volt, csak akkor kapcsolja be, ha már legalább 8 órája szobahőmérsékletű a környezete. A készülék működtetése Dugja be a csatlakozó dugót a hálózati aljzatba. Ekkor a 2. ábrán jelölt zöld működésjelző lámpa (2) folyamatosan világítani kezd, míg a piros figyelmezető lámpa (4) csak addig világít, amíg a fagyasztótér le nem hűl a beállított hőmérsékletre. Állítsa a hőmérséklet szabályzó gombot fagyasztási állapotba, ekkor a narancssárga fagyasztási üzemmód jelző lámpa (3) elkezd világítani. Amikor a fagyasztótér eléri a megfelelő hőmérsékletet, a piros lámpa kialszik. Tegye be a lefagyasztandó élelmiszert a rekesz aljában a rácsra. A rekesz ajtaját úgy nyithatja ki könnyen, hogy először egy kicsit megemeli, és aztán húzza előre. Figyelem! Ne erőltesse a rekesz ajtajának kinyílását. A lefagyasztandó élelmiszer a lehető legnagyobb területen érintkezzen a fagyasztó felületével. A meghibásodás elkerülése érdekében ne helyezze közel a csomagot a rekesz ajtajához. 4

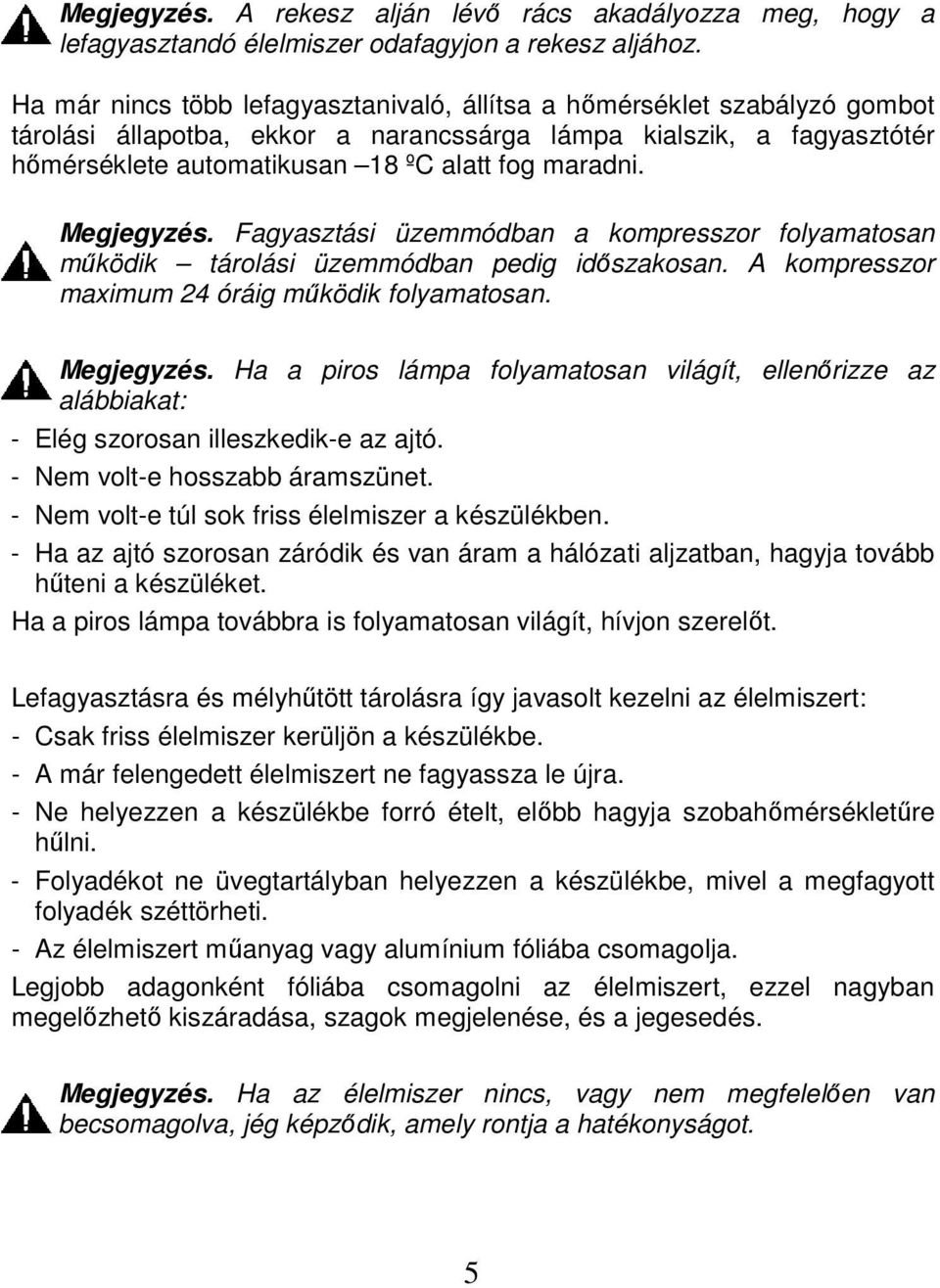

5 Megjegyzés. A rekesz alján lévő rács akadályozza meg, hogy a lefagyasztandó élelmiszer odafagyjon a rekesz aljához. Ha már nincs több lefagyasztanivaló, állítsa a hőmérséklet szabályzó gombot tárolási állapotba, ekkor a narancssárga lámpa kialszik, a fagyasztótér hőmérséklete automatikusan 18 ºC alatt fog maradni. Megjegyzés. Fagyasztási üzemmódban a kompresszor folyamatosan működik tárolási üzemmódban pedig időszakosan. A kompresszor maximum 24 óráig működik folyamatosan. Megjegyzés. Ha a piros lámpa folyamatosan világít, ellenőrizze az alábbiakat: - Elég szorosan illeszkedik-e az ajtó. - Nem volt-e hosszabb áramszünet. - Nem volt-e túl sok friss élelmiszer a készülékben. - Ha az ajtó szorosan záródik és van áram a hálózati aljzatban, hagyja tovább hűteni a készüléket. Ha a piros lámpa továbbra is folyamatosan világít, hívjon szerelőt. Lefagyasztásra és mélyhűtött tárolásra így javasolt kezelni az élelmiszert: - Csak friss élelmiszer kerüljön a készülékbe. - A már felengedett élelmiszert ne fagyassza le újra. - Ne helyezzen a készülékbe forró ételt, előbb hagyja szobahőmérsékletűre hűlni. - Folyadékot ne üvegtartályban helyezzen a készülékbe, mivel a megfagyott folyadék széttörheti. - Az élelmiszert műanyag vagy alumínium fóliába csomagolja. Legjobb adagonként fóliába csomagolni az élelmiszert, ezzel nagyban megelőzhető kiszáradása, szagok megjelenése, és a jegesedés. Megjegyzés. Ha az élelmiszer nincs, vagy nem megfelelően van becsomagolva, jég képződik, amely rontja a hatékonyságot. 5

6 Megjegyzés. A rekeszből és a kosarakból a jégkaparóval(9) távolíthatja el a jeget. A készülék sérülésének elkerülése érdekében ne használjon éles fémtárgyat a jég eltávolításához. Az alábbiak szerint olvassza le a készüléket, lehetőleg akkor, amikor kevés élelmiszer van benne: - Húzza ki a csatlakozó dugót a hálózati aljzatból. - Nyissa ki a készülék ajtaját. - Vegye ki az élelmiszert a rekeszből és a kosarakból és papírba csomagolva tárolja hűvös helyen. - A leolvasztás megkezdése előtt az olvadék kivezetéséhez a 4. ábra szerint illessze be a jégkaparót a készülék alján található nyílásba, és tegyen alá egy legalább 2 literes tálat. A leolvasztás gyorsításához távolítsa el a belső ajtót és a kosarakat, és hagyja nyitva az ajtót. A belső ajtót a következők szerint távolítsa el: állítsa vízszintes helyzetbe, kicsit emelje meg a jobb oldalát, emelje ki a sarkát a tartójából, és vegye ki. A kosarak eltávolításához ütközésig húzza ki őket, kicsit emelje meg az elejüket, és húzza ki őket a fagyasztóból. A kosarak túlfutását a fagyasztó belső falán tartóik akadályozzák meg. Lehetséges hibák és elhárításuk Figyelem! Mindenféle hibaelhárítási tevékenység előtt húzza ki a csatlakozó dugót a hálózati aljzatból! Hiba Lehetséges ok Elhárítási módszerek A készülék nem Nincs áram a hálózati Ellenőrizze hogy nincs-e működik, miután aljzatban. áramhiány. a csatlakozó Nem megfelelően Illessze be megfelelően a dugót bedugta a illeszkedik a dugó dugót az aljzatba. hálózati aljzatba. az aljzatba. A készülék A készülék nincs meg- Szintezze be megfelelően túlzottan zajosan felelően beszintezve. a készüléket. működik. A kompresszor csöve Szüntesse meg az érintkehozzáér a készülékhez. zést a kompresszor csöve és a készülék között. 6

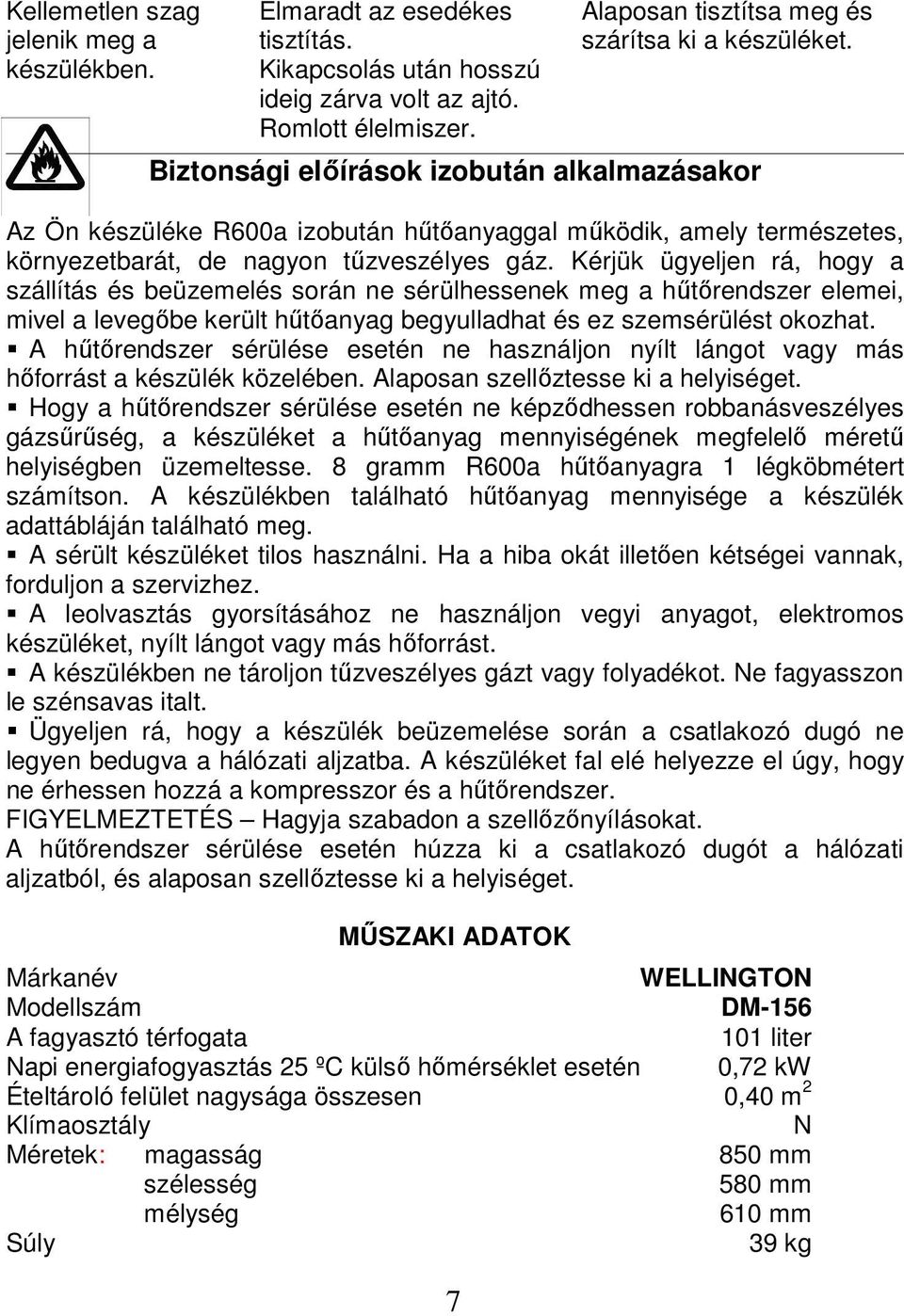

7 Kellemetlen szag Elmaradt az esedékes Alaposan tisztítsa meg és jelenik meg a tisztítás. szárítsa ki a készüléket. készülékben. Kikapcsolás után hosszú ideig zárva volt az ajtó. Romlott élelmiszer. Biztonsági előírások izobután alkalmazásakor Az Ön készüléke R600a izobután hűtőanyaggal működik, amely természetes, környezetbarát, de nagyon tűzveszélyes gáz. Kérjük ügyeljen rá, hogy a szállítás és beüzemelés során ne sérülhessenek meg a hűtőrendszer elemei, mivel a levegőbe került hűtőanyag begyulladhat és ez szemsérülést okozhat. A hűtőrendszer sérülése esetén ne használjon nyílt lángot vagy más hőforrást a készülék közelében. Alaposan szellőztesse ki a helyiséget. Hogy a hűtőrendszer sérülése esetén ne képződhessen robbanásveszélyes gázsűrűség, a készüléket a hűtőanyag mennyiségének megfelelő méretű helyiségben üzemeltesse. 8 gramm R600a hűtőanyagra 1 légköbmétert számítson. A készülékben található hűtőanyag mennyisége a készülék adattábláján található meg. A sérült készüléket tilos használni. Ha a hiba okát illetően kétségei vannak, forduljon a szervizhez. A leolvasztás gyorsításához ne használjon vegyi anyagot, elektromos készüléket, nyílt lángot vagy más hőforrást. A készülékben ne tároljon tűzveszélyes gázt vagy folyadékot. Ne fagyasszon le szénsavas italt. Ügyeljen rá, hogy a készülék beüzemelése során a csatlakozó dugó ne legyen bedugva a hálózati aljzatba. A készüléket fal elé helyezze el úgy, hogy ne érhessen hozzá a kompresszor és a hűtőrendszer. FIGYELMEZTETÉS Hagyja szabadon a szellőzőnyílásokat. A hűtőrendszer sérülése esetén húzza ki a csatlakozó dugót a hálózati aljzatból, és alaposan szellőztesse ki a helyiséget. MŰSZAKI ADATOK Márkanév WELLINGTON Modellszám DM-156 A fagyasztó térfogata 101 liter Napi energiafogyasztás 25 ºC külső hőmérséklet esetén 0,72 kw Ételtároló felület nagysága összesen 0,40 m 2 Klímaosztály N Méretek: magasság 850 mm szélesség 580 mm mélység 610 mm Súly 39 kg 7

8 Energiaosztály A Hálózati Feszültség 230 V 50 Hz Névleges teljesítmény 85 W Hőmérséklettartási képesség 11 óra Zajszint 41 db Érintésvédelmi osztály I. Szabályzó panel 3 Narancssárga lámpa (fagyasztási üzemmód jelző) 2 Zöld lámpa (működésjelző) 4 Piros lámpa (figyelmezető) 1 - Hőmérséklet szabályzó gomb 2. ábra A díszléc felszerelése 8

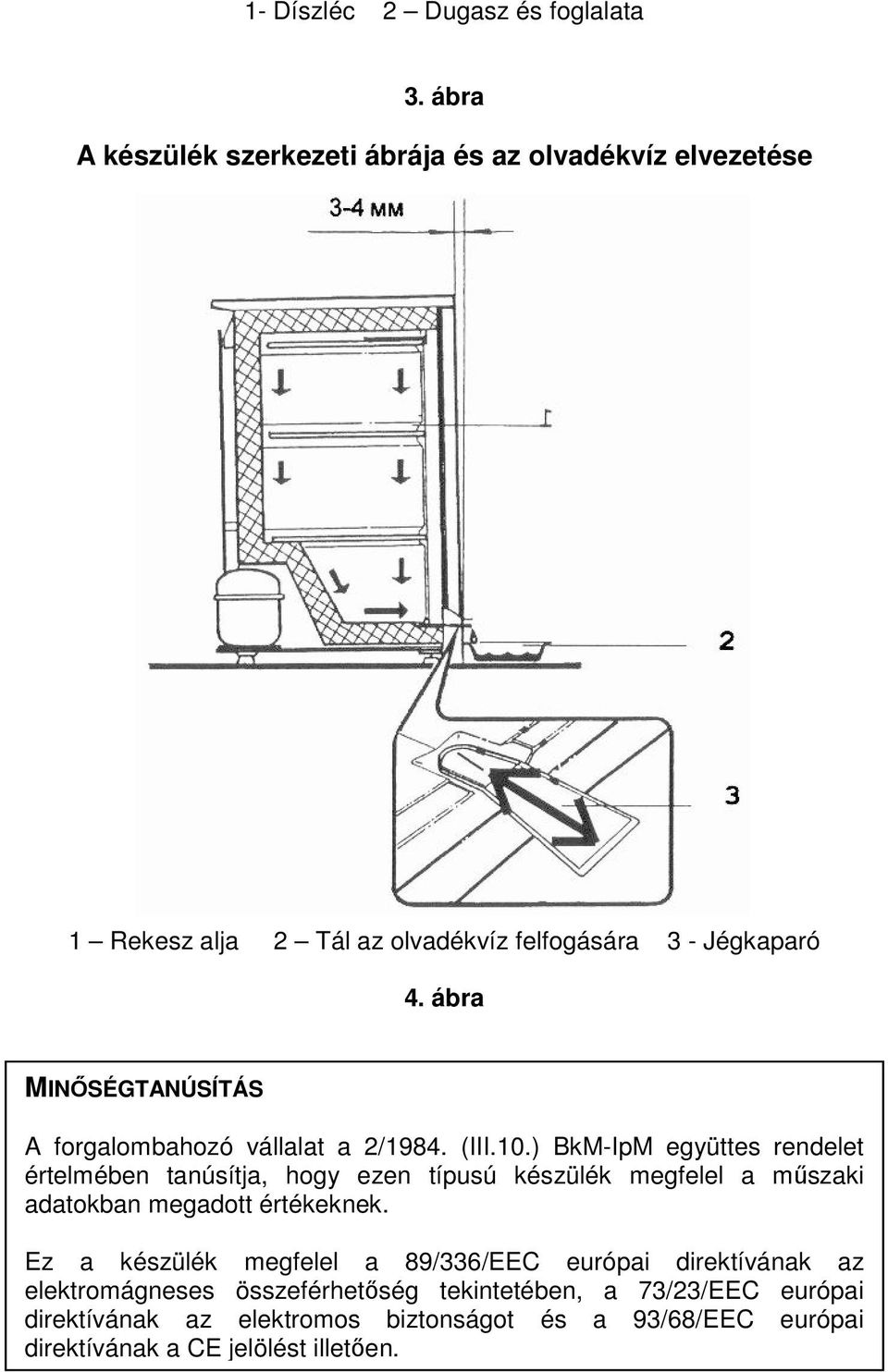

9 1- Díszléc 2 Dugasz és foglalata 3. ábra A készülék szerkezeti ábrája és az olvadékvíz elvezetése 1 Rekesz alja 2 Tál az olvadékvíz felfogására 3 - Jégkaparó 4. ábra MINŐSÉGTANÚSÍTÁS A forgalombahozó vállalat a 2/1984. (III.10.) BkM-IpM együttes rendelet értelmében tanúsítja, hogy ezen típusú készülék megfelel a műszaki adatokban megadott értékeknek. Ez a készülék megfelel a 89/336/EEC 9 európai direktívának az elektromágneses összeférhetőség tekintetében, a 73/23/EEC európai direktívának az elektromos biztonságot és a 93/68/EEC európai direktívának a CE jelölést illetően.
