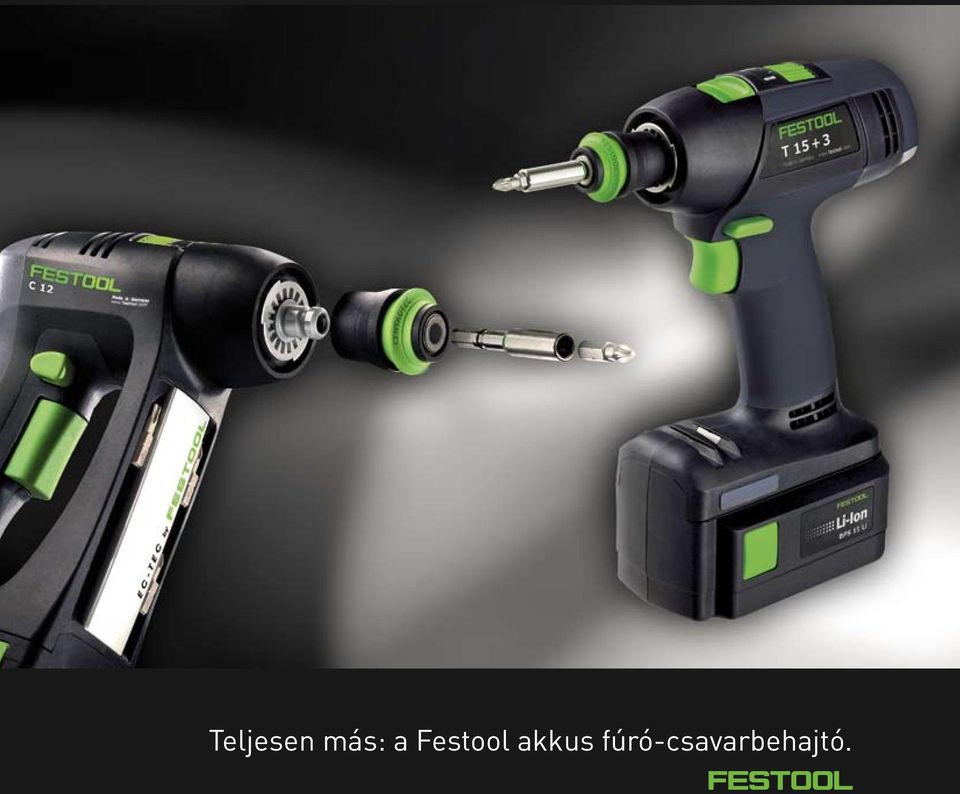

1 Teljesen más: a Festool akkus fúró-csavarbehajtó.

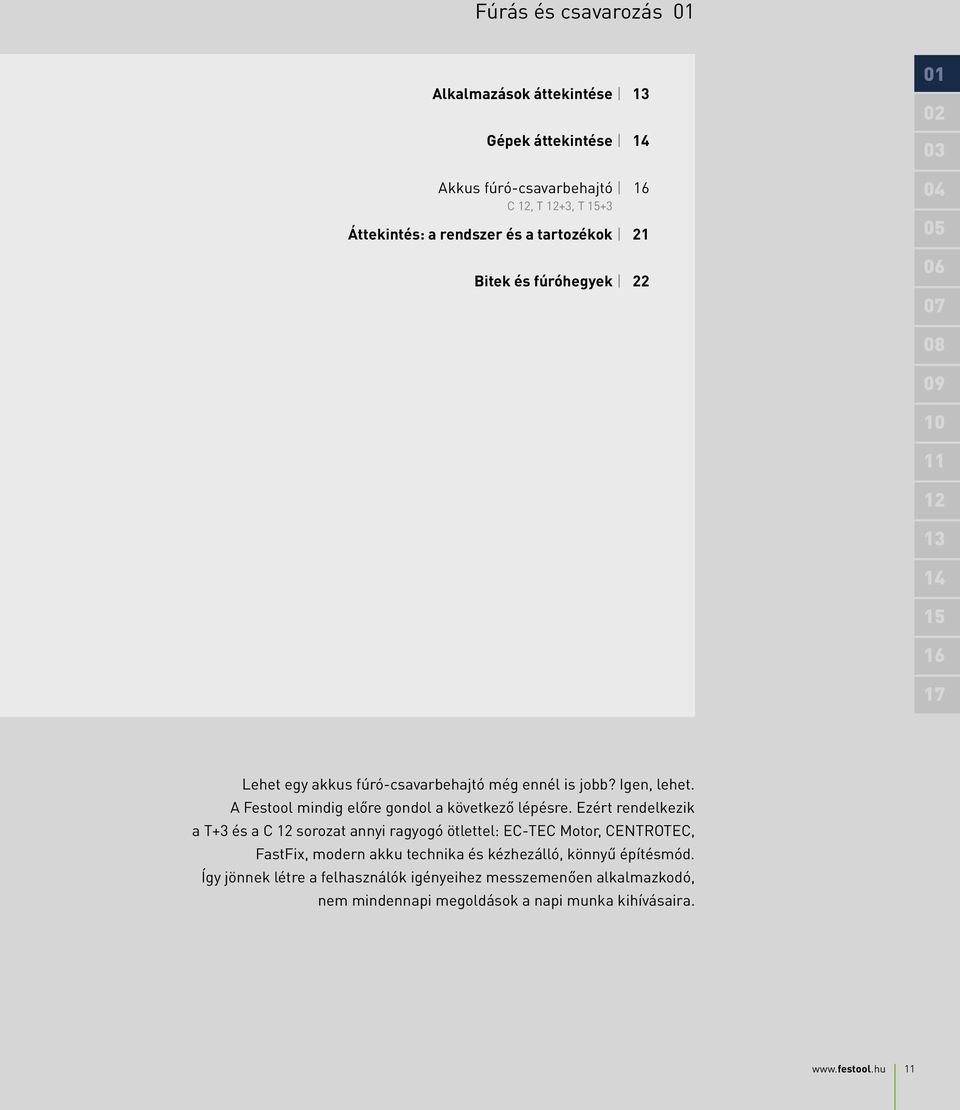

2 Fúrás és csavarozás 0 Alkalmazások áttekintése Gépek áttekintése 4 Akkus fúró-csavarbehajtó 6 C 2 T 2+ T 5+ Áttekintés: a rendszer és a tartozékok 2 Bitek és fúróhegyek Lehet egy akkus fúró-csavarbehajtó még ennél is jobb? Igen lehet. A Festool mindig előre gondol a következő lépésre. Ezért rendelkezik a T+ és a C 2 sorozat annyi ragyogó ötlettel: EC-TEC Motor CENTROTEC FastFix modern akku technika és kézhezálló könnyű építésmód. Így jönnek létre a felhasználók igényeihez messzemenően alkalmazkodó nem mindennapi megoldások a napi munka kihívásaira.

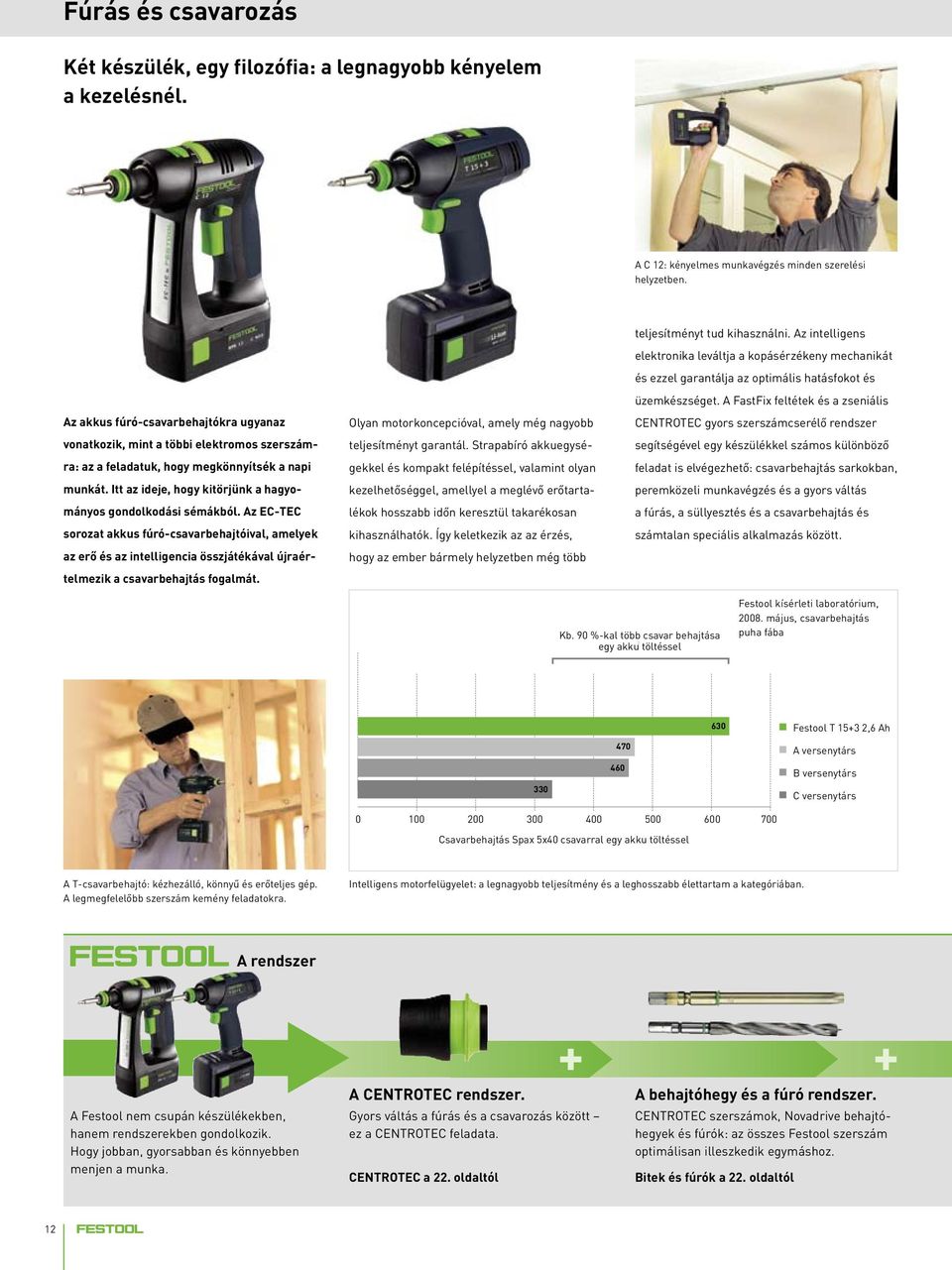

3 Fúrás és csavarozás Két készülék egy filozófia: a legnagyobb kényelem a kezelésnél. A C 2: kényelmes munkavégzés minden szerelési helyzetben. Az akkus fúró-csavarbehajtókra ugyanaz vonatkozik mint a többi elektromos szerszámra: az a feladatuk hogy megkönnyítsék a napi munkát. Itt az ideje hogy kitörjünk a hagyományos gondolkodási sémákból. Az EC-TEC sorozat akkus fúró-csavarbehajtóival amelyek az erő és az intelligencia összjátékával újraértelmezik a csavarbehajtás fogalmát. Olyan motorkoncepcióval amely még nagyobb teljesítményt garantál. Strapabíró akkuegységekkel és kompakt felépítéssel valamint olyan kezelhetőséggel amellyel a meglévő erőtartalékok hosszabb időn keresztül takarékosan kihasználhatók. Így keletkezik az az érzés hogy az ember bármely helyzetben még több teljesítményt tud kihasználni. Az intelligens elektronika leváltja a kopásérzékeny mechanikát és ezzel garantálja az optimális hatásfokot és üzemkészséget. A FastFix feltétek és a zseniális CENTROTEC gyors szerszámcserélő rendszer segítségével egy készülékkel számos különböző feladat is elvégezhető: csavarbehajtás sarkokban peremközeli munkavégzés és a gyors váltás a fúrás a süllyesztés és a csavarbehajtás és számtalan speciális alkalmazás között. Kb. 90 %-kal több csavar behajtása egy akku töltéssel Festool kísérleti laboratórium május csavarbehajtás puha fába Festool T Ah A versenytárs B versenytárs C versenytárs Csavarbehajtás Spax 5x40 csavarral egy akku töltéssel A T-csavarbehajtó: kézhezálló könnyű és erőteljes gép. A legmegfelelőbb szerszám kemény feladatokra. Intelligens motorfelügyelet: a legnagyobb teljesítmény és a leghosszabb élettartam a kategóriában. A rendszer A Festool nem csupán készülékekben hanem rendszerekben gondolkozik. Hogy jobban gyorsabban és könnyebben menjen a munka. A CENTROTEC rendszer. Gyors váltás a fúrás és a csavarozás között ez a CENTROTEC feladata. CENTROTEC a 22. oldaltól + + A behajtóhegy és a fúró rendszer. CENTROTEC szerszámok Novadrive behajtóhegyek és fúrók: az összes Festool szerszám optimálisan illeszkedik egymáshoz. Bitek és fúrók a 22. oldaltól 2

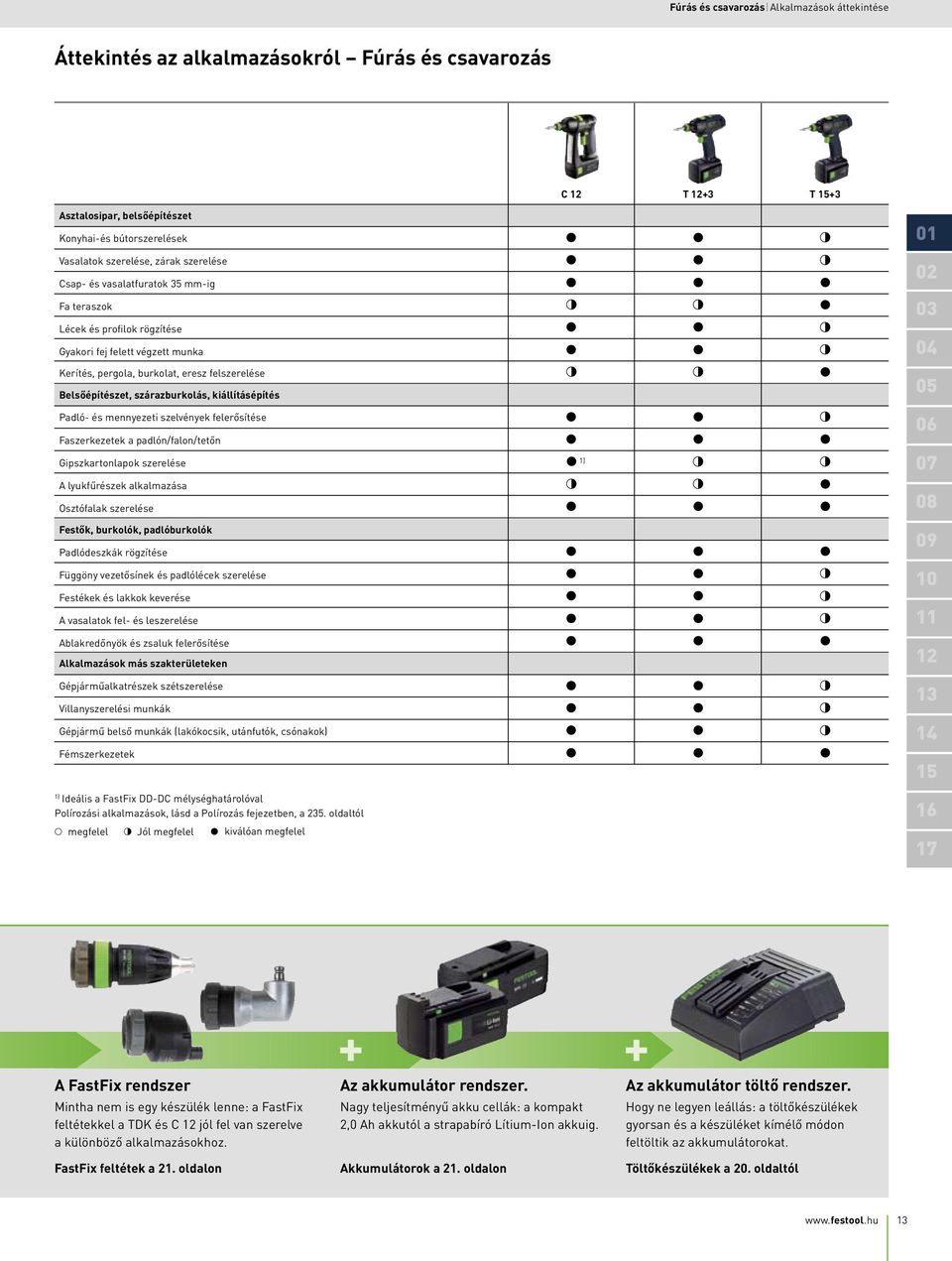

4 Fúrás és csavarozás Alkalmazások áttekintése Áttekintés az alkalmazásokról Fúrás és csavarozás C 2 T 2+ T 5+ Asztalosipar belsőépítészet Konyhai-és bútorszerelések 0 Vasalatok szerelése zárak szerelése Csap- és vasalatfuratok 5 mm-ig Fa teraszok Lécek és profilok rögzítése Gyakori fej felett végzett munka Kerítés pergola burkolat eresz felszerelése Belsőépítészet szárazburkolás kiállításépítés 05 Padló- és mennyezeti szelvények felerősítése Faszerkezetek a padlón/falon/tetőn Gipszkartonlapok szerelése A lyukfűrészek alkalmazása Osztófalak szerelése ) Festők burkolók padlóburkolók Padlódeszkák rögzítése 09 Függöny vezetősínek és padlólécek szerelése Festékek és lakkok keverése A vasalatok fel- és leszerelése Ablakredőnyök és zsaluk felerősítése Alkalmazások más szakterületeken 0 2 Gépjárműalkatrészek szétszerelése Villanyszerelési munkák Gépjármű belső munkák (lakókocsik utánfutók csónakok) Fémszerkezetek 4 5 ) Ideális a FastFix DD-DC mélységhatárolóval Polírozási alkalmazások lásd a Polírozás fejezetben a. oldaltól. megfelel Jól megfelel kiválóan megfelel A FastFix rendszer Az akkumulátor rendszer. Az akkumulátor töltő rendszer. Mintha nem is egy készülék lenne: a FastFix feltétekkel a TDK és C 2 jól fel van szerelve a különböző alkalmazásokhoz. Nagy teljesítményű akku cellák: a kompakt 20 Ah akkutól a strapabíró Lítium-Ion akkuig. Hogy ne legyen leállás: a töltőkészülékek gyorsan és a készüléket kímélő módon feltöltik az akkumulátorokat. FastFix feltétek a 2. oldalon Akkumulátorok a 2. oldalon Töltőkészülékek a 20. oldaltól

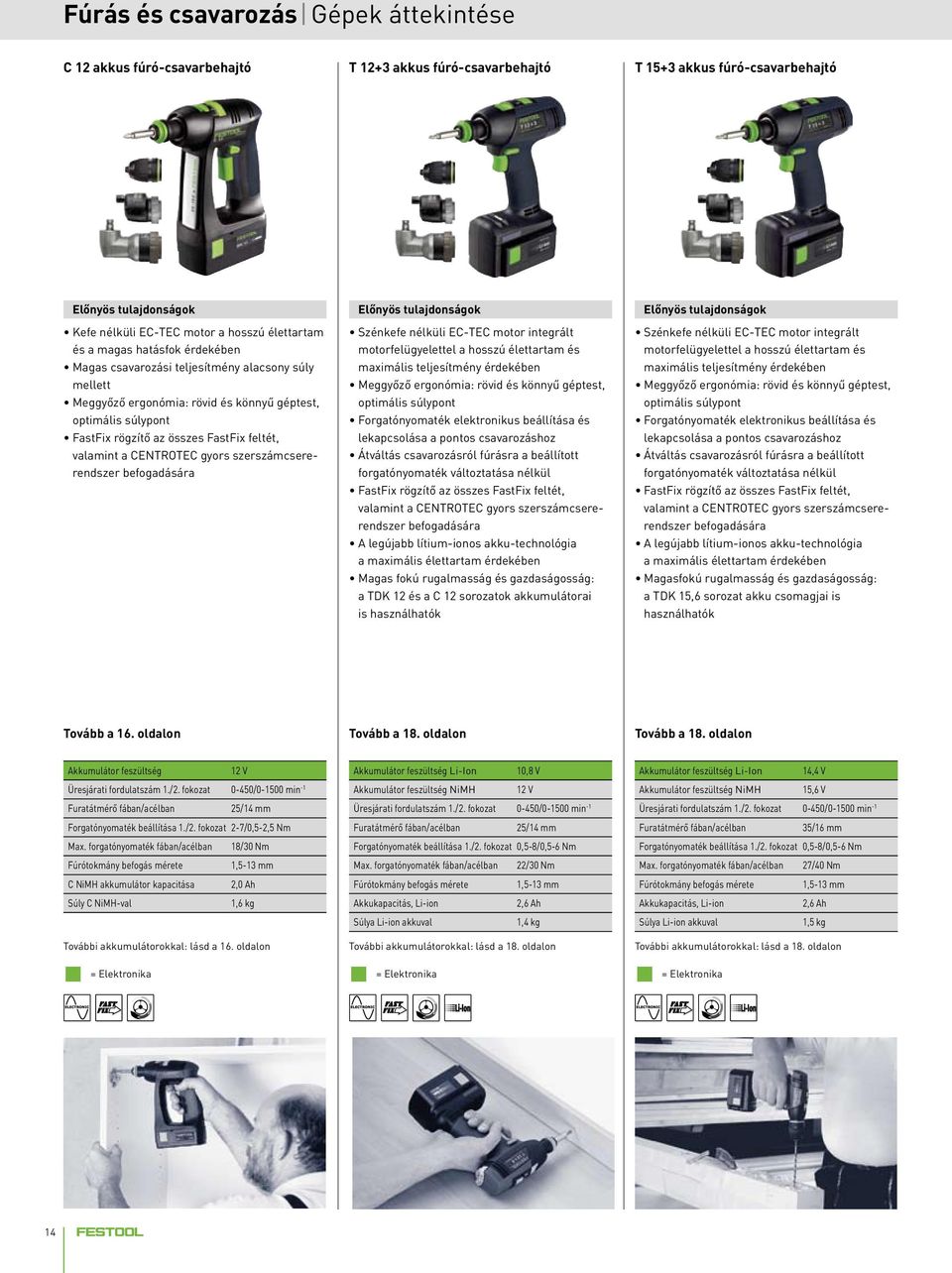

5 Fúrás és csavarozás Gépek áttekintése C 2 akkus fúró-csavarbehajtó T 2+ akkus fúró-csavarbehajtó T 5+ akkus fúró-csavarbehajtó Előnyös tulajdonságok Kefe nélküli EC-TEC motor a hosszú élettartam és a magas hatásfok érdekében Magas csavarozási teljesítmény alacsony súly mellett Meggyőző ergonómia: rövid és könnyű géptest optimális súlypont FastFix rögzítő az összes FastFix feltét valamint a CENTROTEC gyors szerszámcsererendszer befogadására Előnyös tulajdonságok Szénkefe nélküli EC-TEC motor integrált motorfelügyelettel a hosszú élettartam és maximális teljesítmény érdekében Meggyőző ergonómia: rövid és könnyű géptest optimális súlypont Forgatónyomaték elektronikus beállítása és lekapcsolása a pontos csavarozáshoz Átváltás csavarozásról fúrásra a beállított forgatónyomaték változtatása nélkül FastFix rögzítő az összes FastFix feltét valamint a CENTROTEC gyors szerszámcsererendszer befogadására A legújabb lítium-ionos akku-technológia a maximális élettartam érdekében Magas fokú rugalmasság és gazdaságosság: a TDK 2 és a C 2 sorozatok akkumulátorai is használhatók Előnyös tulajdonságok Szénkefe nélküli EC-TEC motor integrált motorfelügyelettel a hosszú élettartam és maximális teljesítmény érdekében Meggyőző ergonómia: rövid és könnyű géptest optimális súlypont Forgatónyomaték elektronikus beállítása és lekapcsolása a pontos csavarozáshoz Átváltás csavarozásról fúrásra a beállított forgatónyomaték változtatása nélkül FastFix rögzítő az összes FastFix feltét valamint a CENTROTEC gyors szerszámcsererendszer befogadására A legújabb lítium-ionos akku-technológia a maximális élettartam érdekében Magasfokú rugalmasság és gazdaságosság: a TDK 56 sorozat akku csomagjai is használhatók Tovább a 6. oldalon Tovább a 8. oldalon Tovább a 8. oldalon Akkumulátor feszültség 2 V Üresjárati fordulatszám./2. fokozat 0-450/0-500 min - Furatátmérő fában/acélban /4 mm Forgatónyomaték beállítása./2. fokozat 2-7/05-25 Nm Max. forgatónyomaték fában/acélban 8/0 Nm Fúrótokmány befogás mérete 5- mm C NiMH akkumulátor kapacitása 20 Ah Súly C NiMH-val 6 kg További akkumulátorokkal: lásd a 6. oldalon = Elektronika Akkumulátor feszültség Li-Ion 08 V Akkumulátor feszültség NiMH 2 V Üresjárati fordulatszám./2. fokozat 0-450/0-500 min - Furatátmérő fában/acélban /4 mm Forgatónyomaték beállítása./2. fokozat 05-8/05-6 Nm Max. forgatónyomaték fában/acélban 22/0 Nm Fúrótokmány befogás mérete 5- mm Akkukapacitás Li-ion 26 Ah Súlya Li-ion akkuval 4 kg További akkumulátorokkal: lásd a 8. oldalon = Elektronika Akkumulátor feszültség Li-Ion 44 V Akkumulátor feszültség NiMH 56 V Üresjárati fordulatszám./2. fokozat 0-450/0-500 min - Furatátmérő fában/acélban 5/6 mm Forgatónyomaték beállítása./2. fokozat 05-8/05-6 Nm Max. forgatónyomaték fában/acélban 27/40 Nm Fúrótokmány befogás mérete 5- mm Akkukapacitás Li-ion 26 Ah Súlya Li-ion akkuval 5 kg További akkumulátorokkal: lásd a 8. oldalon = Elektronika 4

6

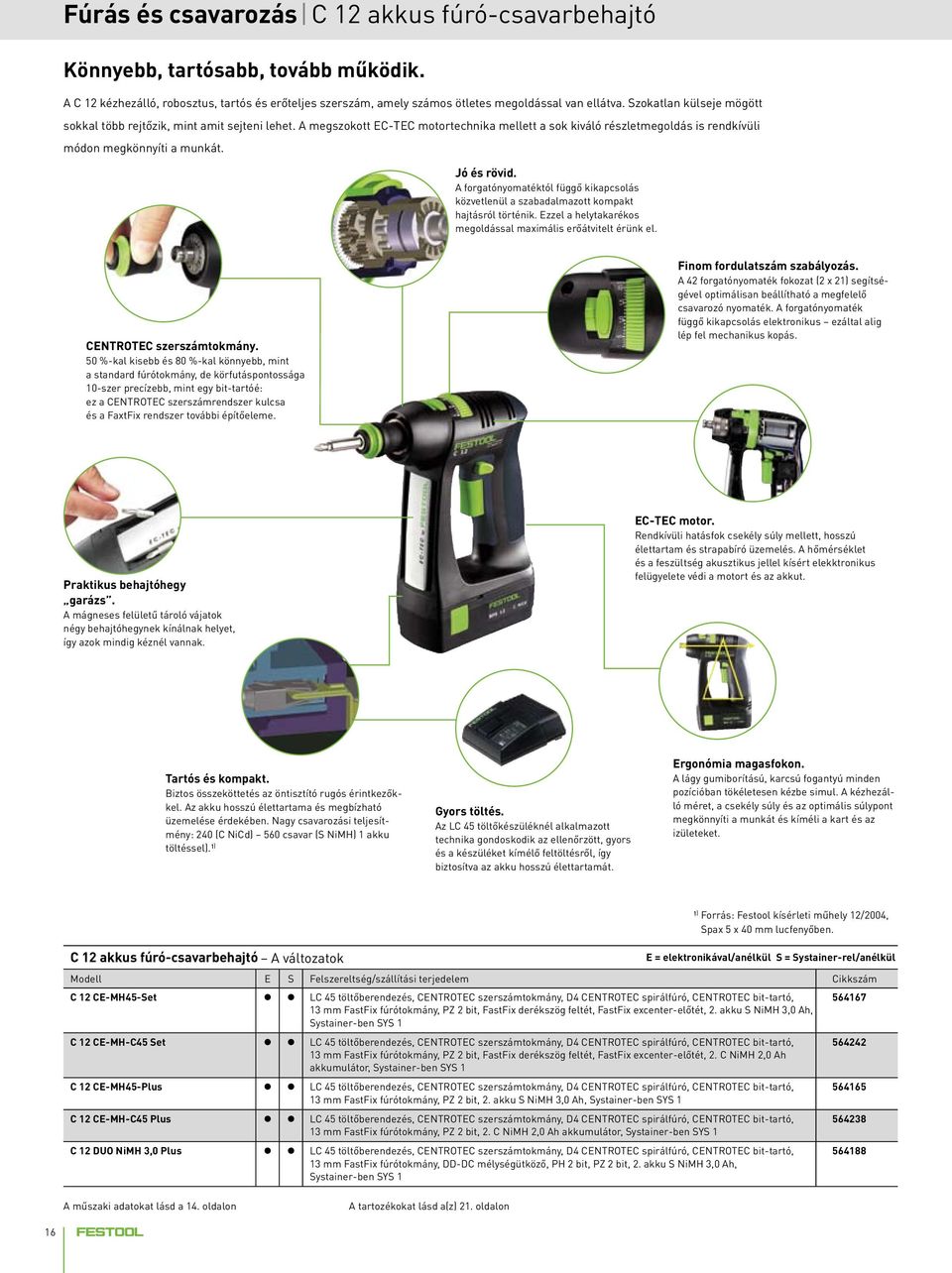

7 Fúrás és csavarozás C 2 akkus fúró-csavarbehajtó Könnyebb tartósabb tovább működik. A C 2 kézhezálló robosztus tartós és erőteljes szerszám amely számos ötletes megoldással van ellátva. Szokatlan külseje mögött sokkal több rejtőzik mint amit sejteni lehet. A megszokott EC-TEC motortechnika mellett a sok kiváló részletmegoldás is rendkívüli módon megkönnyíti a munkát. Jó és rövid. A forgatónyomatéktól függő kikapcsolás közvetlenül a szabadalmazott kompakt hajtásról történik. Ezzel a helytakarékos megoldással maximális erőátvitelt érünk el. CENTROTEC szerszámtokmány. 50 %-kal kisebb és 80 %-kal könnyebb mint a standard fúrótokmány de körfutáspontossága 0-szer precízebb mint egy bit-tartóé: ez a CENTROTEC szerszámrendszer kulcsa és a FaxtFix rendszer további építőeleme. Finom fordulatszám szabályozás. A 42 forgatónyomaték fokozat (2 x 2) segítségével optimálisan beállítható a megfelelő csavarozó nyomaték. A forgatónyomaték függő kikapcsolás elektronikus ezáltal alig lép fel mechanikus kopás. Praktikus behajtóhegy garázs. A mágneses felületű tároló vájatok négy behajtóhegynek kínálnak helyet így azok mindig kéznél vannak. EC-TEC motor. Rendkívüli hatásfok csekély súly mellett hosszú élettartam és strapabíró üzemelés. A hőmérséklet és a feszültség akusztikus jellel kísért elekktronikus felügyelete védi a motort és az akkut. Tartós és kompakt. Biztos összeköttetés az öntisztító rugós érintkezőkkel. Az akku hosszú élettartama és megbízható üzemelése érdekében. Nagy csavarozási teljesítmény: 240 (C NiCd) 560 csavar (S NiMH) akku töltéssel).¹ ) Gyors töltés. Az LC 45 töltőkészüléknél alkalmazott technika gondoskodik az ellenőrzött gyors és a készüléket kímélő feltöltésről így biztosítva az akku hosszú élettartamát. Ergonómia magasfokon. A lágy gumiborítású karcsú fogantyú minden pozícióban tökéletesen kézbe simul. A kézhezálló méret a csekély súly és az optimális súlypont megkönnyíti a munkát és kíméli a kart és az izületeket. ¹ ) Forrás: Festool kísérleti műhely 2/2004 Spax 5 x 40 mm lucfenyőben. C 2 akkus fúró-csavarbehajtó A változatok E = elektronikával/anélkül S = Systainer-rel/anélkül Modell E S Felszereltség/szállítási terjedelem Cikkszám C 2 CE-MH45-Set C 2 CE-MH-C45 Set C 2 CE-MH45-Plus C 2 CE-MH-C45 Plus C 2 DUO NiMH 0 Plus LC 45 töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány PZ 2 bit FastFix derékszög feltét FastFix excenter-előtét 2. akku S NiMH 0 Ah Systainer-ben SYS LC 45 töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány PZ 2 bit FastFix derékszög feltét FastFix excenter-előtét 2. C NiMH 20 Ah akkumulátor Systainer-ben SYS LC 45 töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány PZ 2 bit 2. akku S NiMH 0 Ah Systainer-ben SYS LC 45 töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány PZ 2 bit 2. C NiMH 20 Ah akkumulátor Systainer-ben SYS LC 45 töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány DD-DC mélységütköző PH 2 bit PZ 2 bit 2. akku S NiMH 0 Ah Systainer-ben SYS A műszaki adatokat lásd a 4. oldalon A tartozékokat lásd a(z) 2. oldalon 6

8 Fúrás és csavarozás C 2 akkus fúró-csavarbehajtó C 2 könnyen kezelhető erős és kitartó Meglepően szerény. Olyan sokoldalú mint amilyen az Ön munkája. Kényelmes munkavégzés minden helyzetben. 06 A nagy teljesítményű EC-TEC motorral rendelke- A C 2-vel kényelmesen és gyorsan dolgozik Az ergonómikus különleges kialakítású fogan- 07 ző C 2 kb. 240 csavar fenyőfába való becsavarozására képes a kompakt akkuval (C NiCd). Egy hagyományos akkumulátoros fúró-csavarbehajtónak ehhez lényegesen nehezebb akkumulátorra van szüksége. a legkülönfélébb alkalmazási területeken. Például az ablakkeretek szerelésénél külső szereléseknél vásári standok szerelési munkáinál elektromos szereléseknél járművek belső berendezéseinél és még számos más területen. tyúnak köszönhetően a C 2 rendkívül jól fekszik a kézben. A jó súlypont minden helyzetben érvényre jut. Kevesebb erőkifejtésre van szükség akár a padlón akár a falon vagy a mennyezeten végzi a munkát Adagolható erő. Elemében van a szűk helyeken. Csavarbehajtó dupla haszonnal. Az EC-TEC motor és a szabadalmaztatott kompakt hajtás finom beállításának köszönhetően probléma nélkül behajthatók a nagy és a kicsi csavarok. Túlhúzás és a csavarfej megsértése nélkül. A C 2-vel még bonyolult helyzetekben is nagyobb megerőltetés nélkül dolgozhat: szűk térközökben sarkokban és peremközeli munkáknál. A különlegesen kompakt építési forma és a FastFix feltétek előnyei hasznára válnak. A C 2 DUO akkus fúró-csavarbehajtó és egyben építkezési csavarbehajtó is. A mélységhatároló garantálja a pontos és egyenletes csavarozási mélységet optimális megoldást jelent a szárazfalazások és a fa teraszok burkolásánál. 7

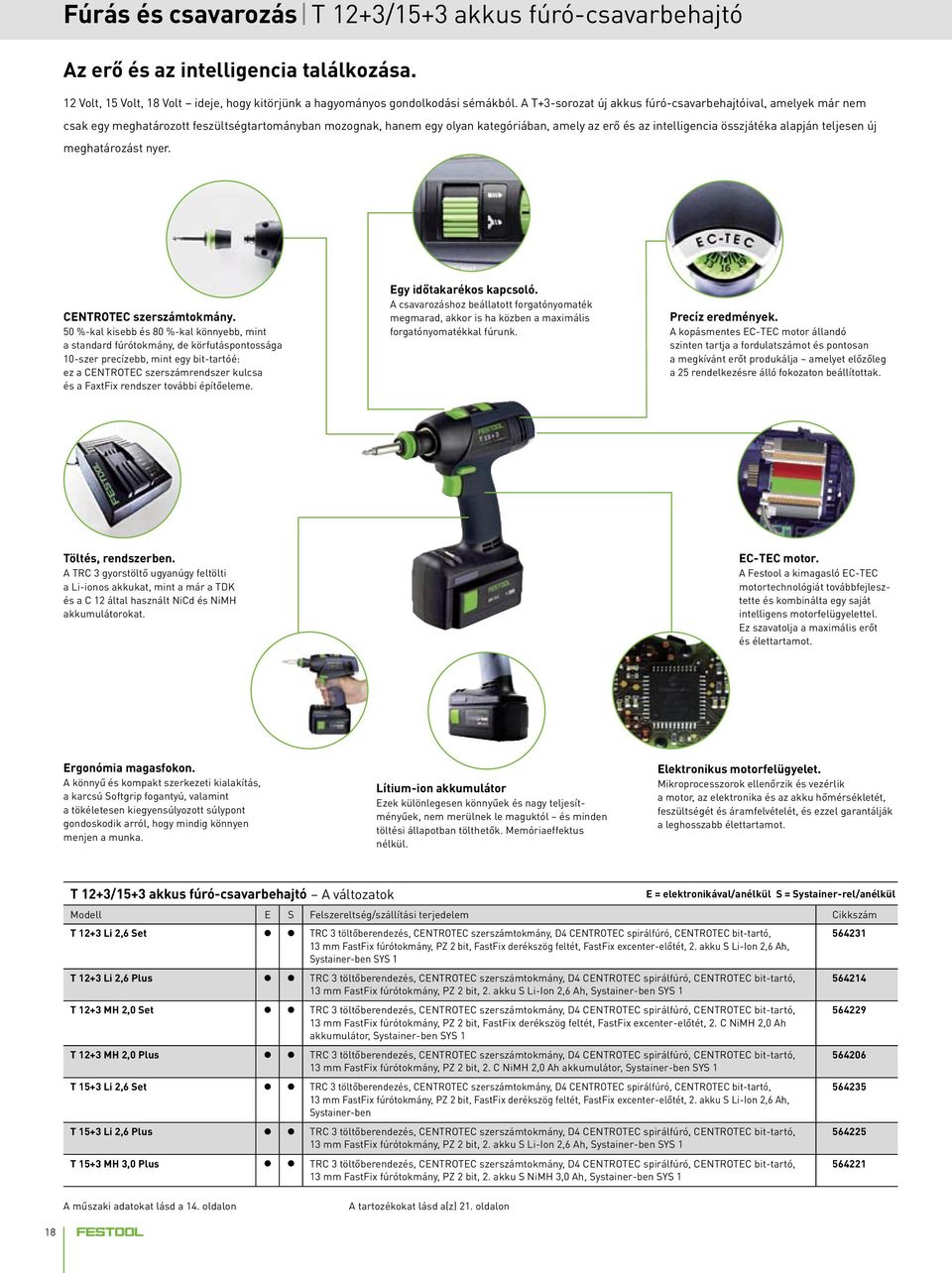

9 Fúrás és csavarozás T 2+/5+ akkus fúró-csavarbehajtó Az erő és az intelligencia találkozása. 2 Volt 5 Volt 8 Volt ideje hogy kitörjünk a hagyományos gondolkodási sémákból. A T+-sorozat új akkus fúró-csavarbehajtóival amelyek már nem csak egy meghatározott feszültségtartományban mozognak hanem egy olyan kategóriában amely az erő és az intelligencia összjátéka alapján teljesen új meghatározást nyer. CENTROTEC szerszámtokmány. 50 %-kal kisebb és 80 %-kal könnyebb mint a standard fúrótokmány de körfutáspontossága 0-szer precízebb mint egy bit-tartóé: ez a CENTROTEC szerszámrendszer kulcsa és a FaxtFix rendszer további építőeleme. Egy időtakarékos kapcsoló. A csavarozáshoz beállatott forgatónyomaték megmarad akkor is ha közben a maximális forgatónyomatékkal fúrunk. Precíz eredmények. A kopásmentes EC-TEC motor állandó szinten tartja a fordulatszámot és pontosan a megkívánt erőt produkálja amelyet előzőleg a rendelkezésre álló fokozaton beállítottak. Töltés rendszerben. A TRC gyorstöltő ugyanúgy feltölti a Li-ionos akkukat mint a már a TDK és a C 2 által használt NiCd és NiMH akkumulátorokat. EC-TEC motor. A Festool a kimagasló EC-TEC motortechnológiát továbbfejlesztette és kombinálta egy saját intelligens motorfelügyelettel. Ez szavatolja a maximális erőt és élettartamot. Ergonómia magasfokon. A könnyű és kompakt szerkezeti kialakítás a karcsú Softgrip fogantyú valamint a tökéletesen kiegyensúlyozott súlypont gondoskodik arról hogy mindig könnyen menjen a munka. Lítium-ion akkumulátor Ezek különlegesen könnyűek és nagy teljesítményűek nem merülnek le maguktól és minden töltési állapotban tölthetők. Memóriaeffektus nélkül. Elektronikus motorfelügyelet. Mikroprocesszorok ellenőrzik és vezérlik a motor az elektronika és az akku hőmérsékletét feszültségét és áramfelvételét és ezzel garantálják a leghosszabb élettartamot. T 2+/5+ akkus fúró-csavarbehajtó A változatok E = elektronikával/anélkül S = Systainer-rel/anélkül Modell E S Felszereltség/szállítási terjedelem Cikkszám T 2+ Li 26 Set T 2+ Li 26 Plus T 2+ MH 20 Set T 2+ MH 20 Plus T 5+ Li 26 Set T 5+ Li 26 Plus T 5+ MH 0 Plus TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány PZ 2 bit FastFix derékszög feltét FastFix excenter-előtét 2. akku S Li-Ion 26 Ah Systainer-ben SYS TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány PZ 2 bit 2. akku S Li-Ion 26 Ah Systainer-ben SYS TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány PZ 2 bit FastFix derékszög feltét FastFix excenter-előtét 2. C NiMH 20 Ah akkumulátor Systainer-ben SYS TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány PZ 2 bit 2. C NiMH 20 Ah akkumulátor Systainer-ben SYS TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány PZ 2 bit FastFix derékszög feltét FastFix excenter-előtét 2. akku S Li-Ion 26 Ah Systainer-ben TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány PZ 2 bit 2. akku S Li-Ion 26 Ah Systainer-ben SYS TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó mm FastFix fúrótokmány PZ 2 bit 2. akku S NiMH 0 Ah Systainer-ben SYS A műszaki adatokat lásd a 4. oldalon A tartozékokat lásd a(z) 2. oldalon 8

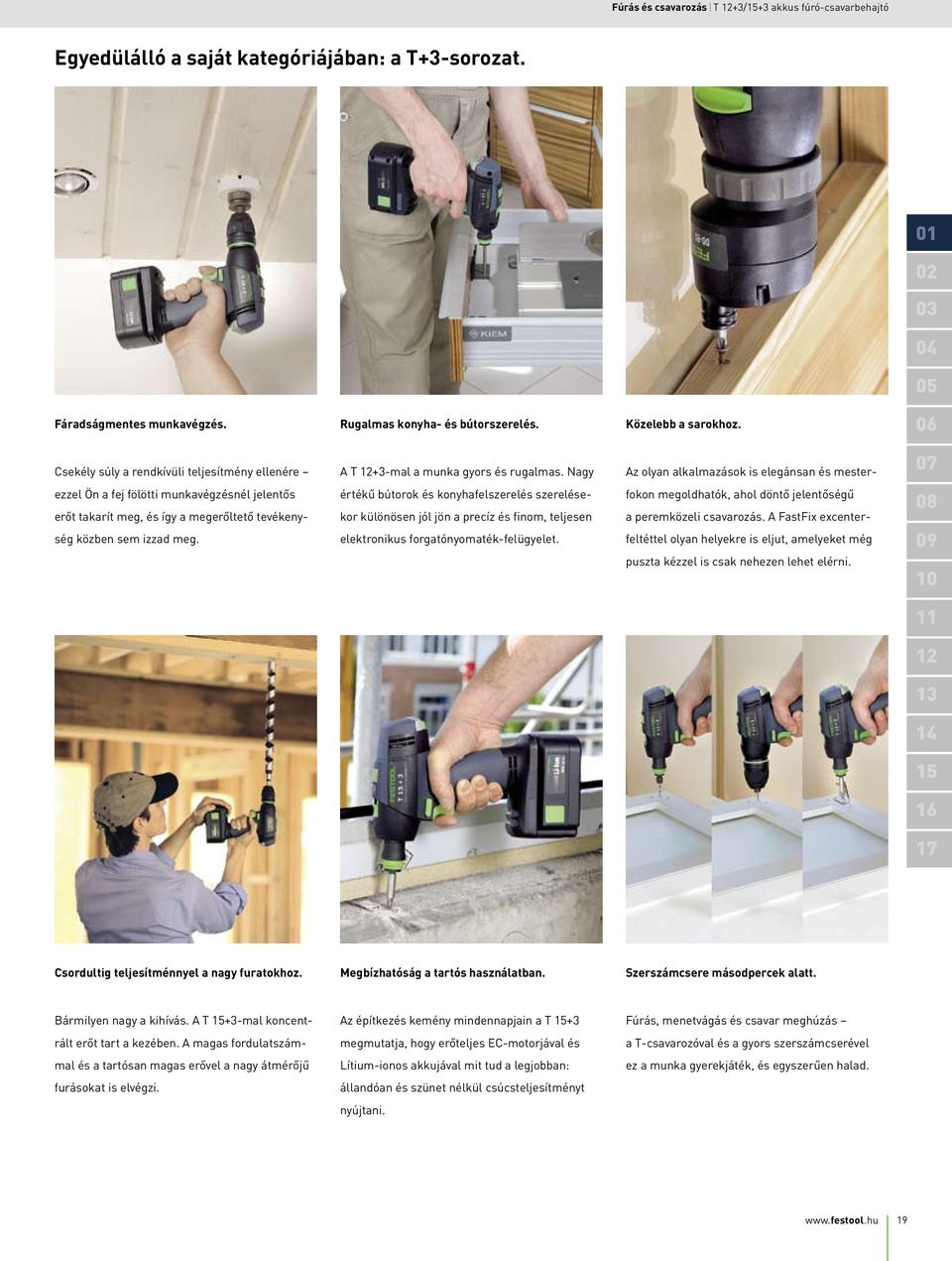

10 Fúrás és csavarozás T 2+/5+ akkus fúró-csavarbehajtó Egyedülálló a saját kategóriájában: a T+-sorozat Fáradságmentes munkavégzés. Rugalmas konyha- és bútorszerelés. Közelebb a sarokhoz. 06 Csekély súly a rendkívüli teljesítmény ellenére A T 2+-mal a munka gyors és rugalmas. Nagy Az olyan alkalmazások is elegánsan és mester- 07 ezzel Ön a fej fölötti munkavégzésnél jelentős erőt takarít meg és így a megerőltető tevékenység közben sem izzad meg. értékű bútorok és konyhafelszerelés szerelésekor különösen jól jön a precíz és finom teljesen elektronikus forgatónyomaték-felügyelet. fokon megoldhatók ahol döntő jelentőségű a peremközeli csavarozás. A FastFix excenterfeltéttel olyan helyekre is eljut amelyeket még puszta kézzel is csak nehezen lehet elérni Csordultig teljesítménnyel a nagy furatokhoz. Megbízhatóság a tartós használatban. Szerszámcsere másodpercek alatt. Bármilyen nagy a kihívás. A T 5+-mal koncentrált erőt tart a kezében. A magas fordulatszámmal és a tartósan magas erővel a nagy átmérőjű furásokat is elvégzi. Az építkezés kemény mindennapjain a T 5+ megmutatja hogy erőteljes EC-motorjával és Lítium-ionos akkujával mit tud a legjobban: állandóan és szünet nélkül csúcsteljesítményt nyújtani. Fúrás menetvágás és csavar meghúzás a T-csavarozóval és a gyors szerszámcserével ez a munka gyerekjáték és egyszerűen halad. 9

11 Fúrás és csavarozás TRC gyorstöltő készülék Kiemelkedő rendszerelőnyök. A töltőkészülékekkel szemben sokféle követelményt támasztunk: a lemerült akkumulátor feltöltése a teljes kapacitásra történjen a lehető leggyorsabban anélkül hogy az akkumulátor cellái túlhevülnének vagy túlterhelés érné őket. Ezáltal biztosítjuk a maximális mennyiségű töltési ciklus elérését. Öntisztító rugós érintkezők. Akkumulátor rögzítés öntisztító rugós érintkezőkkel az akku megbízható üzemelése és hosszú élettartama érdekében. Jó szellőztetés. A labirintus alakban elrendezett bemetszések gondoskodnak a jó szellőzésről és megakadályozzák az idegen testek behatolása következtében fellépő meghibásodást. Gyorsan feltekercselhető A bordázat megkönnyíti a csatlakozó kábel gyors feltekercselését. Egyszerűen rögzíthető a falon. A töltőkészülék alsó felén rögzítővájat található a falon történő rögzítés céljára. A töltési állapot ellenőrzése. A LED kijelző folyamatos információval szolgál az aktuális töltési állapotról a töltési folyamatról vagy az esetleges meghibásodásról. A Festool-al egy teljeskörű rendszer előnyeit élvezhetjük. Ez az újonnan kifejlesztett és különlegesen nagy teljesítőképességű TRC töltőállomásra is vonatkozik. Az akku csomagok feltöltése ellenőrzött impulzustöltéssel történik a töltési folyamat többszöri ezredmásodpercekre történő megszakításával. Eközben folyamatosan ellenőrzi a töltési időt a cellák hőmérsékletét és a pillanatnyi töltési állapotot és ennek megfelelően individuálisan adagolja a töltőáramot. Így biztosítjuk a magas teljesítőképességet és a maximális mennyiségű töltési ciklust. A készülék üzemelését felügyelő funkciókkal kiegészítve olyan biztonsági koncepciót nyerünk amely első ízben lehetővé teszi hogy az összes komponensre három éves garanciát nyújtsunk: az akkus fúró-csavarbehajtóra a töltőkészülékre és az akkumulátorokra. A T+ sorozat új fúró-csavarbehajtóihoz felhasználhatók a C 2 és a TDK sorozat azonos feszültségű akkumulátorai. Az új TRC töltőberendezés képes minden akkumulátor feltöltésére. Ez a lehető legnagyobb mértékű rugalmasságot és gazdaságosságot eredményezi. Gyorstöltő berendezés A változatok E = elektronikával/anélkül S = Systainer-rel/anélkül Modell E S Felszereltség/szállítási terjedelem Cikkszám Gyorstöltő berendezés TRC Gyorstöltő berendezés LC 45 minden NiCd NiMH és Li-ionos Festool akkumulátorhoz kartonban minden NiCd NiMH Festool akkumulátorhoz kartonban

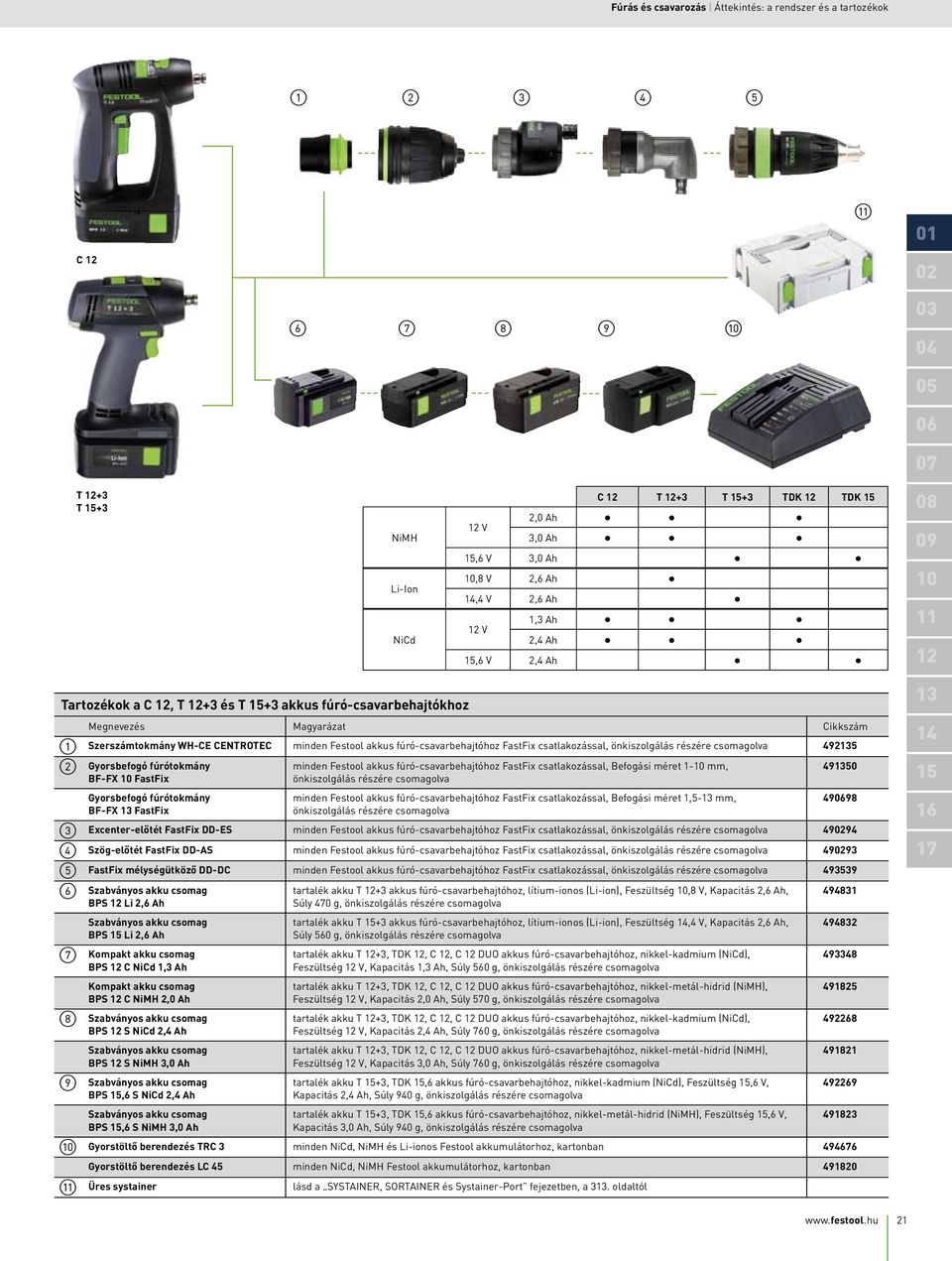

12 Fúrás és csavarozás Áttekintés: a rendszer és a tartozékok C T 2+ T 5+ NiMH Li-Ion NiCd C 2 T 2+ T 5+ TDK 2 TDK 5 20 Ah 2 V 0 Ah 56 V 0 Ah 08 V 26 Ah 44 V 26 Ah Ah 2 V 24 Ah 56 V 24 Ah Tartozékok a C 2 T 2+ és T 5+ akkus fúró-csavarbehajtókhoz Megnevezés Magyarázat Cikkszám Szerszámtokmány WH-CE CENTROTEC minden Festool akkus fúró-csavarbehajtóhoz FastFix csatlakozással önkiszolgálás részére csomagolva 49 Gyorsbefogó fúrótokmány BF-FX 0 FastFix Gyorsbefogó fúrótokmány BF-FX FastFix minden Festool akkus fúró-csavarbehajtóhoz FastFix csatlakozással Befogási méret -0 mm önkiszolgálás részére csomagolva minden Festool akkus fúró-csavarbehajtóhoz FastFix csatlakozással Befogási méret 5- mm önkiszolgálás részére csomagolva Excenter-előtét FastFix DD-ES minden Festool akkus fúró-csavarbehajtóhoz FastFix csatlakozással önkiszolgálás részére csomagolva Szög-előtét FastFix DD-AS minden Festool akkus fúró-csavarbehajtóhoz FastFix csatlakozással önkiszolgálás részére csomagolva FastFix mélységütköző DD-DC minden Festool akkus fúró-csavarbehajtóhoz FastFix csatlakozással önkiszolgálás részére csomagolva 4959 Szabványos akku csomag BPS 2 Li 26 Ah Szabványos akku csomag BPS 5 Li 26 Ah Kompakt akku csomag BPS 2 C NiCd Ah Kompakt akku csomag BPS 2 C NiMH 20 Ah Szabványos akku csomag BPS 2 S NiCd 24 Ah Szabványos akku csomag BPS 2 S NiMH 0 Ah Szabványos akku csomag BPS 56 S NiCd 24 Ah Szabványos akku csomag BPS 56 S NiMH 0 Ah tartalék akku T 2+ akkus fúró-csavarbehajtóhoz lítium-ionos (Li-ion) Feszültség 08 V Kapacitás 26 Ah Súly 470 g önkiszolgálás részére csomagolva tartalék akku T 5+ akkus fúró-csavarbehajtóhoz lítium-ionos (Li-ion) Feszültség 44 V Kapacitás 26 Ah Súly 560 g önkiszolgálás részére csomagolva tartalék akku T 2+ TDK 2 C 2 C 2 DUO akkus fúró-csavarbehajtóhoz nikkel-kadmium (NiCd) Feszültség 2 V Kapacitás Ah Súly 560 g önkiszolgálás részére csomagolva tartalék akku T 2+ TDK 2 C 2 C 2 DUO akkus fúró-csavarbehajtóhoz nikkel-metál-hidrid (NiMH) Feszültség 2 V Kapacitás 20 Ah Súly 570 g önkiszolgálás részére csomagolva tartalék akku T 2+ TDK 2 C 2 C 2 DUO akkus fúró-csavarbehajtóhoz nikkel-kadmium (NiCd) Feszültség 2 V Kapacitás 24 Ah Súly 760 g önkiszolgálás részére csomagolva tartalék akku T 2+ TDK 2 C 2 C 2 DUO akkus fúró-csavarbehajtóhoz nikkel-metál-hidrid (NiMH) Feszültség 2 V Kapacitás 0 Ah Súly 760 g önkiszolgálás részére csomagolva tartalék akku T 5+ TDK 56 akkus fúró-csavarbehajtóhoz nikkel-kadmium (NiCd) Feszültség 56 V Kapacitás 24 Ah Súly 940 g önkiszolgálás részére csomagolva tartalék akku T 5+ TDK 56 akkus fúró-csavarbehajtóhoz nikkel-metál-hidrid (NiMH) Feszültség 56 V Kapacitás 0 Ah Súly 940 g önkiszolgálás részére csomagolva Gyorstöltő berendezés TRC minden NiCd NiMH és Li-ionos Festool akkumulátorhoz kartonban Gyorstöltő berendezés LC 45 minden NiCd NiMH Festool akkumulátorhoz kartonban Üres systainer lásd a SYSTAINER SORTAINER és Systainer-Port fejezetben a. oldaltól

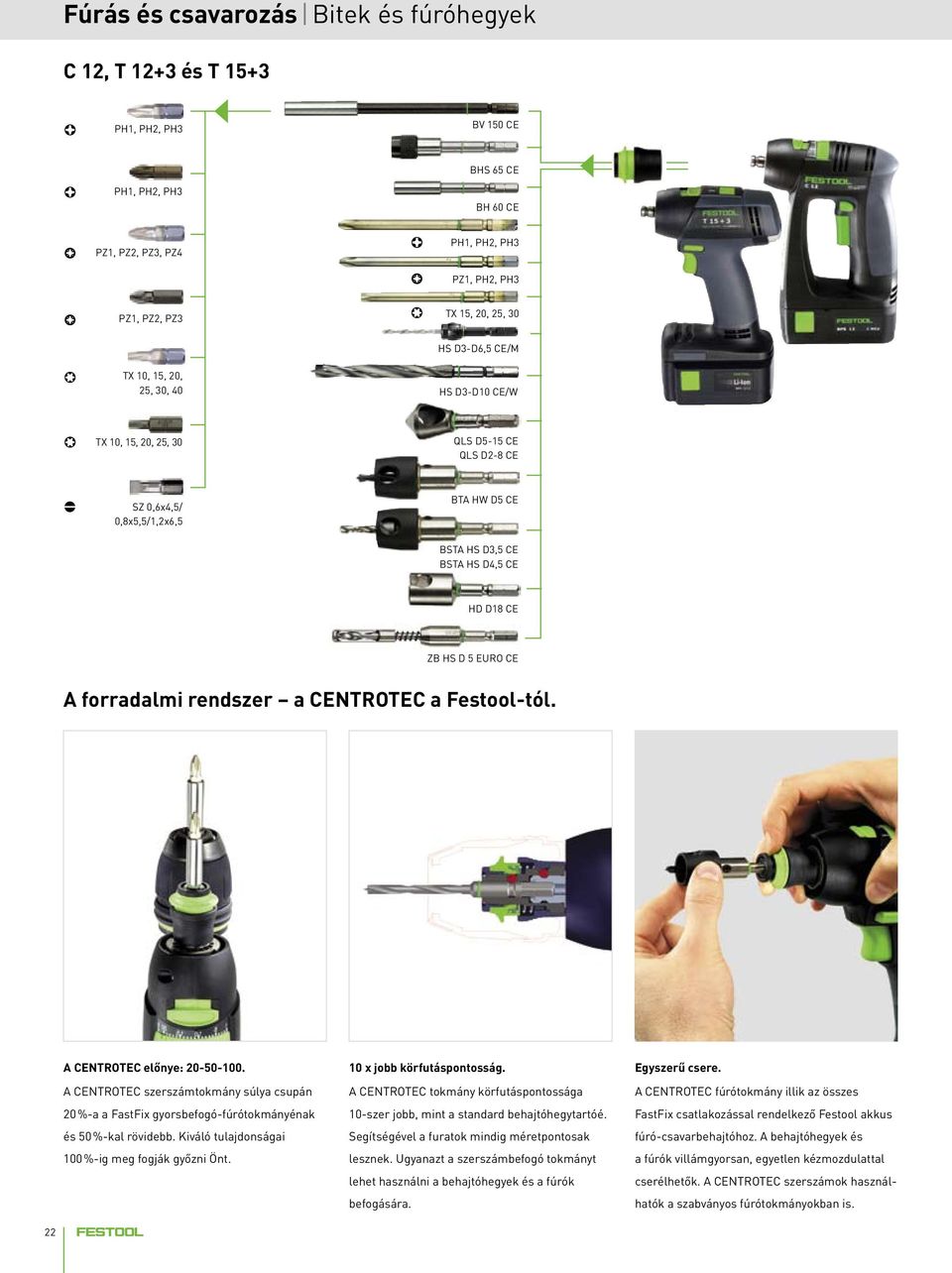

13 Fúrás és csavarozás Bitek és fúróhegyek C 2 T 2+ és T 5+ PH PH2 PH BV 50 CE BHS 65 CE PH PH2 PH BH 60 CE PZ PZ2 PZ PZ4 PH PH2 PH PZ PH2 PH PZ PZ2 PZ TX HS D-D65 CE/M TX HS D-D0 CE/W TX QLS D5-5 CE QLS D2-8 CE SZ 06x45/ 08x55/2x65 BTA HW D5 CE BSTA HS D5 CE BSTA HS D45 CE HD D8 CE ZB HS D 5 EURO CE A forradalmi rendszer a CENTROTEC a Festool-tól. A CENTROTEC előnye: A CENTROTEC szerszámtokmány súlya csupán 20 %-a a FastFix gyorsbefogó-fúrótokmányénak és 50 %-kal rövidebb. Kiváló tulajdonságai 00 %-ig meg fogják győzni Önt. 0 x jobb körfutáspontosság. A CENTROTEC tokmány körfutáspontossága 0-szer jobb mint a standard behajtóhegytartóé. Segítségével a furatok mindig méretpontosak lesznek. Ugyanazt a szerszámbefogó tokmányt lehet használni a behajtóhegyek és a fúrók befogására. Egyszerű csere. A CENTROTEC fúrótokmány illik az összes FastFix csatlakozással rendelkező Festool akkus fúró-csavarbehajtóhoz. A behajtóhegyek és a fúrók villámgyorsan egyetlen kézmozdulattal cserélhetők. A CENTROTEC szerszámok használhatók a szabványos fúrótokmányokban is. 22

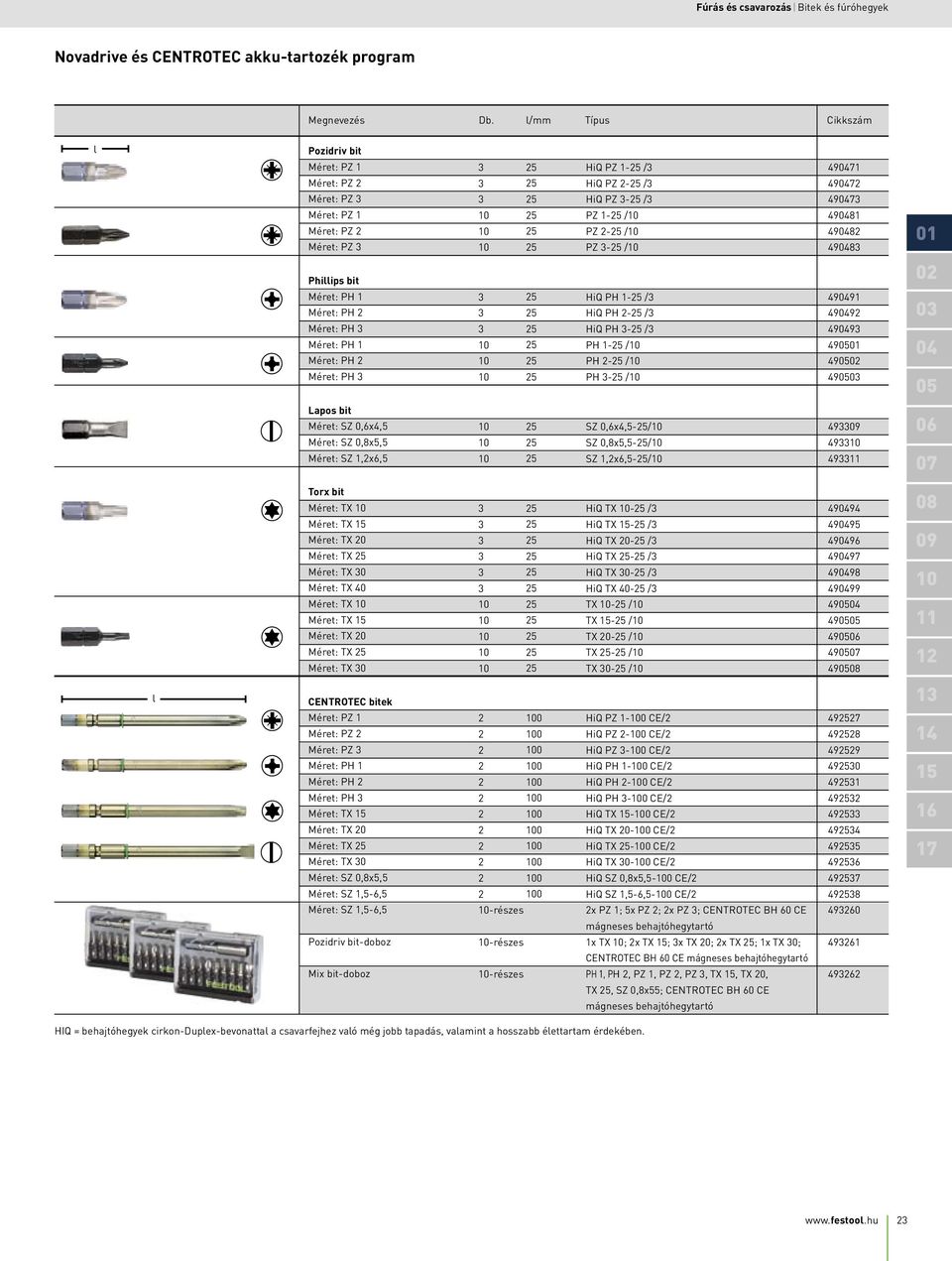

14 Fúrás és csavarozás Bitek és fúróhegyek Novadrive és CENTROTEC akku-tartozék program Megnevezés Db. l/mm Típus Cikkszám l Pozidriv bit Méret: PZ Méret: PZ 2 Méret: PZ Méret: PZ Méret: PZ 2 Méret: PZ Phillips bit Méret: PH Méret: PH 2 Méret: PH Méret: PH Méret: PH 2 Méret: PH HiQ PZ - / HiQ PZ 2- / HiQ PZ - / PZ - /0 PZ 2- /0 PZ - /0 HiQ PH - / HiQ PH 2- / HiQ PH - / PH - /0 PH 2- /0 PH - / Lapos bit Méret: SZ 06x45 Méret: SZ 08x55 Méret: SZ 2x SZ 06x45-/0 SZ 08x55-/0 SZ 2x65-/ Torx bit Méret: TX 0 Méret: TX 5 Méret: TX 20 Méret: TX Méret: TX 0 Méret: TX 40 Méret: TX 0 Méret: TX 5 Méret: TX 20 Méret: TX Méret: TX HiQ TX 0- / HiQ TX 5- / HiQ TX 20- / HiQ TX - / HiQ TX 0- / HiQ TX 40- / TX 0- /0 TX 5- /0 TX 20- /0 TX - /0 TX 0- / l CENTROTEC bitek Méret: PZ Méret: PZ 2 Méret: PZ Méret: PH Méret: PH 2 Méret: PH Méret: TX 5 Méret: TX 20 Méret: TX Méret: TX 0 Méret: SZ 08x55 Méret: SZ 5-65 Méret: SZ 5-65 Pozidriv bit-doboz Mix bit-doboz részes 0-részes 0-részes HiQ PZ -00 CE/ HiQ PZ 2-00 CE/ HiQ PZ -00 CE/ HiQ PH -00 CE/2 490 HiQ PH 2-00 CE/2 49 HiQ PH -00 CE/2 492 HiQ TX 5-00 CE/2 49 HiQ TX CE/2 494 HiQ TX -00 CE/2 495 HiQ TX 0-00 CE/2 496 HiQ SZ 08x55-00 CE/2 497 HiQ SZ CE/ x PZ ; 5x PZ 2; 2x PZ ; CENTROTEC BH 60 CE mágneses behajtóhegytartó x TX 0; 2x TX 5; x TX 20; 2x TX ; x TX 0; CENTROTEC BH 60 CE mágneses behajtóhegytartó PH PH 2 PZ PZ 2 PZ TX 5 TX 20 TX SZ 08x55; CENTROTEC BH 60 CE mágneses behajtóhegytartó 4926 Cikkszám HIQ = behajtóhegyek cirkon-duplex-bevonattal a csavarfejhez való még jobb tapadás valamint a hosszabb élettartam érdekében. 2

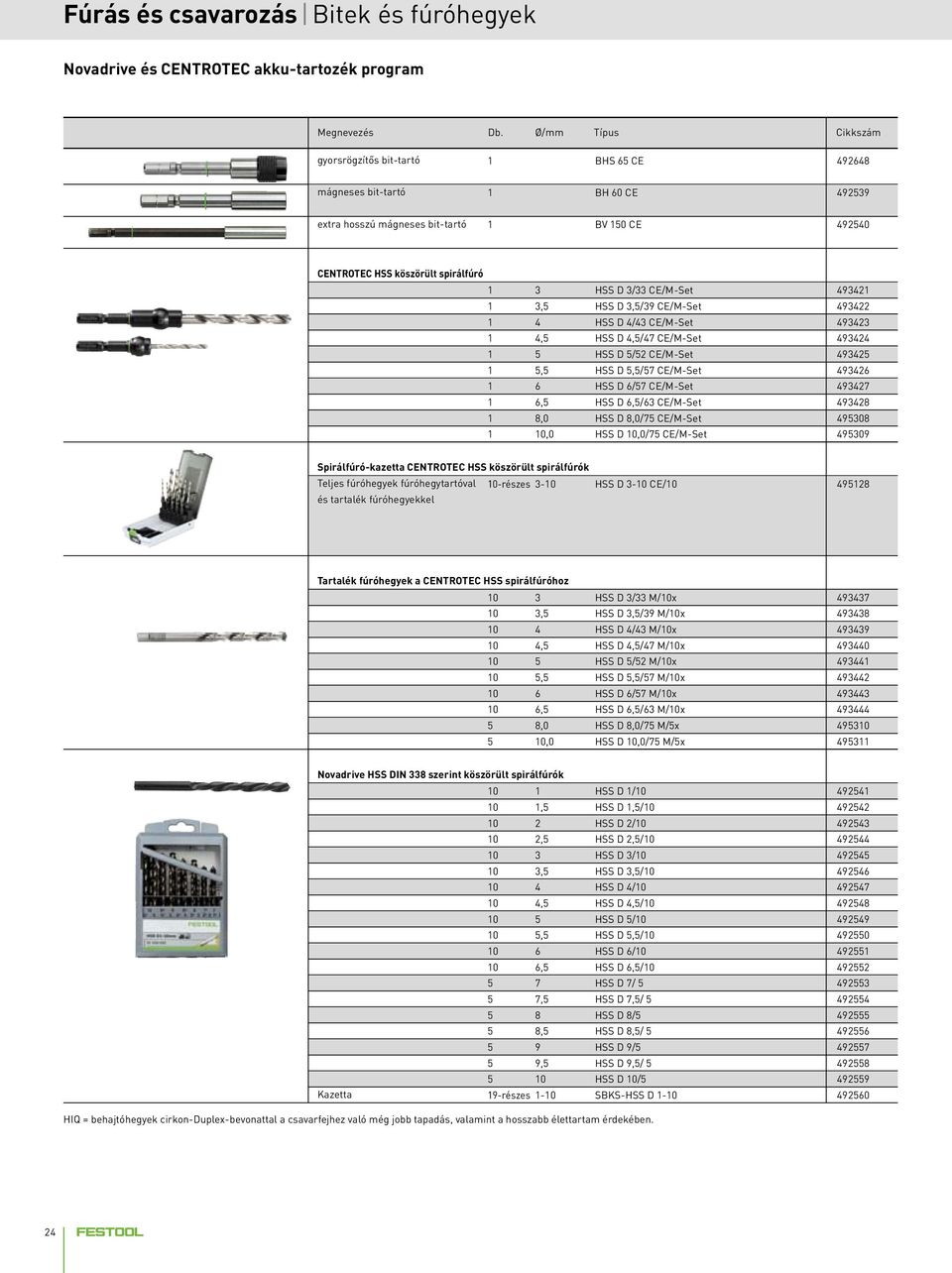

15 Fúrás és csavarozás Bitek és fúróhegyek Novadrive és CENTROTEC akku-tartozék program Megnevezés Db. Ø/mm Típus Cikkszám gyorsrögzítős bit-tartó BHS 65 CE mágneses bit-tartó BH 60 CE 499 extra hosszú mágneses bit-tartó BV 50 CE 4940 CENTROTEC HSS köszörült spirálfúró HSS D / CE/M-Set HSS D 5/9 CE/M-Set HSS D 4/4 CE/M-Set HSS D 45/47 CE/M-Set HSS D 5/52 CE/M-Set HSS D 55/57 CE/M-Set HSS D 6/57 CE/M-Set HSS D 65/6 CE/M-Set HSS D 80/75 CE/M-Set HSS D 00/75 CE/M-Set Spirálfúró-kazetta CENTROTEC HSS köszörült spirálfúrók Teljes fúróhegyek fúróhegytartóval és tartalék fúróhegyekkel 0-részes -0 HSS D -0 CE/ Tartalék fúróhegyek a CENTROTEC HSS spirálfúróhoz HSS D / M/0x HSS D 5/9 M/0x HSS D 4/4 M/0x HSS D 45/47 M/0x HSS D 5/52 M/0x HSS D 55/57 M/0x HSS D 6/57 M/0x HSS D 65/6 M/0x HSS D 80/75 M/5x HSS D 00/75 M/5x Novadrive HSS DIN 8 szerint köszörült spirálfúrók Kazetta 9-részes -0 HSS D /0 HSS D 5/0 HSS D 2/0 HSS D 25/0 HSS D /0 HSS D 5/0 HSS D 4/0 HSS D 45/0 HSS D 5/0 HSS D 55/0 HSS D 6/0 HSS D 65/0 HSS D 7/ 5 HSS D 75/ 5 HSS D 8/5 HSS D 85/ 5 HSS D 9/5 HSS D 95/ 5 HSS D 0/5 SBKS-HSS D HIQ = behajtóhegyek cirkon-duplex-bevonattal a csavarfejhez való még jobb tapadás valamint a hosszabb élettartam érdekében. 24
