1 Teljesen más: a Festool akkus fúró-csavarbehajtó.

2 01 Alkalmazások áttekintése 1 Gépek áttekintése Akkus fúró-csavarbehajtó CXS C Li C Li T + T + T 18+ Áttekintés: a rendszer és a tartozékok 2 Behajtóhegyek és fúrószárak Lehet egy akkus fúró-csavarbehajtó még ennél is jobb? Igen lehet. A Festool mindig egy lépéssel előre gondolkodik. Ezért rendelkezik a CXS a C- és a T+ sorozat annyi ragyogó ötlettel: EC-TEC Motor CENTROTEC feltétek a különböző alkalmazásokhoz modern lítium-ion akkutechnika és kézreálló könnyű felépítés. Így jönnek létre a felhasználók igényeihez messzemenően alkalmazkodó nem mindennapi megoldások a napi munka kihívásaira.

3 Három készülék egy filozófia: a legnagyobb kényelem a kezelésnél. A C-csavarozó: kényelmes munkavégzés minden szerelési helyzetben. Egy akkus fúró-csavarbehajtó az alapfunkciókkal rendelkezik. Meg kell könnyítse a munkavégzést emellett gyorsítania is kell azt s mindezt lehetőleg hosszú ideig. Aki szorosan e célokat követve fejleszt hamar korlátokba ütközhet vagy felismerheti a lehetőségeket. Fejlesztéseink a Festool akkus fúró-csavarbehajtóját egyedülállóvá teszik. Például a CENTROTEC gyorscserélő rendszer a FastFix előtét vagy az EC-TEC meghajtási elv. Minden ilyen fejlesztés középpontjában a kisipari felhasználók kívánságai állnak: ergonomikusabb kialakítás kisebb súly intuitív kezelhetőség. Ezért fejlesztési és tesztlaborunkat egy informatívabb területre bővítettük ki: ügyfeleink műhelyeire. Ezekben értékes tapasztalatokra tettünk szert sokszor kíméletlen kritikák formájában és egyben hajtóerőt is kaptunk hogy különleges szerszámokat készítsünk: akkus fúró-csavarbehajtó Made in Germany Made by Festool. A T 18+: kézhez álló könnyű és erőteljes gép. A legmegfelelőbb szerszám kemény feladatokra. A CXS: nagy teljesítmény kompakt forma. A rendszer + + A Festool nem csupán készülékekben hanem rendszerekben gondolkozik. Hogy jobban gyorsabban és könnyebben menjen a munka. A CENTROTEC rendszer. Gyors váltás a fúrás a süllyesztés és a csavarozás között ez a CENTROTEC feladata. CENTROTEC a 24. oldaltól A behajtóhegy és a fúró rendszer. CENTROTEC szerszámok Novadrive behajtóhegyek és fúrók: az összes Festool szerszám optimálisan illeszkedik egymáshoz. Bitek és fúrók a 24. oldaltól

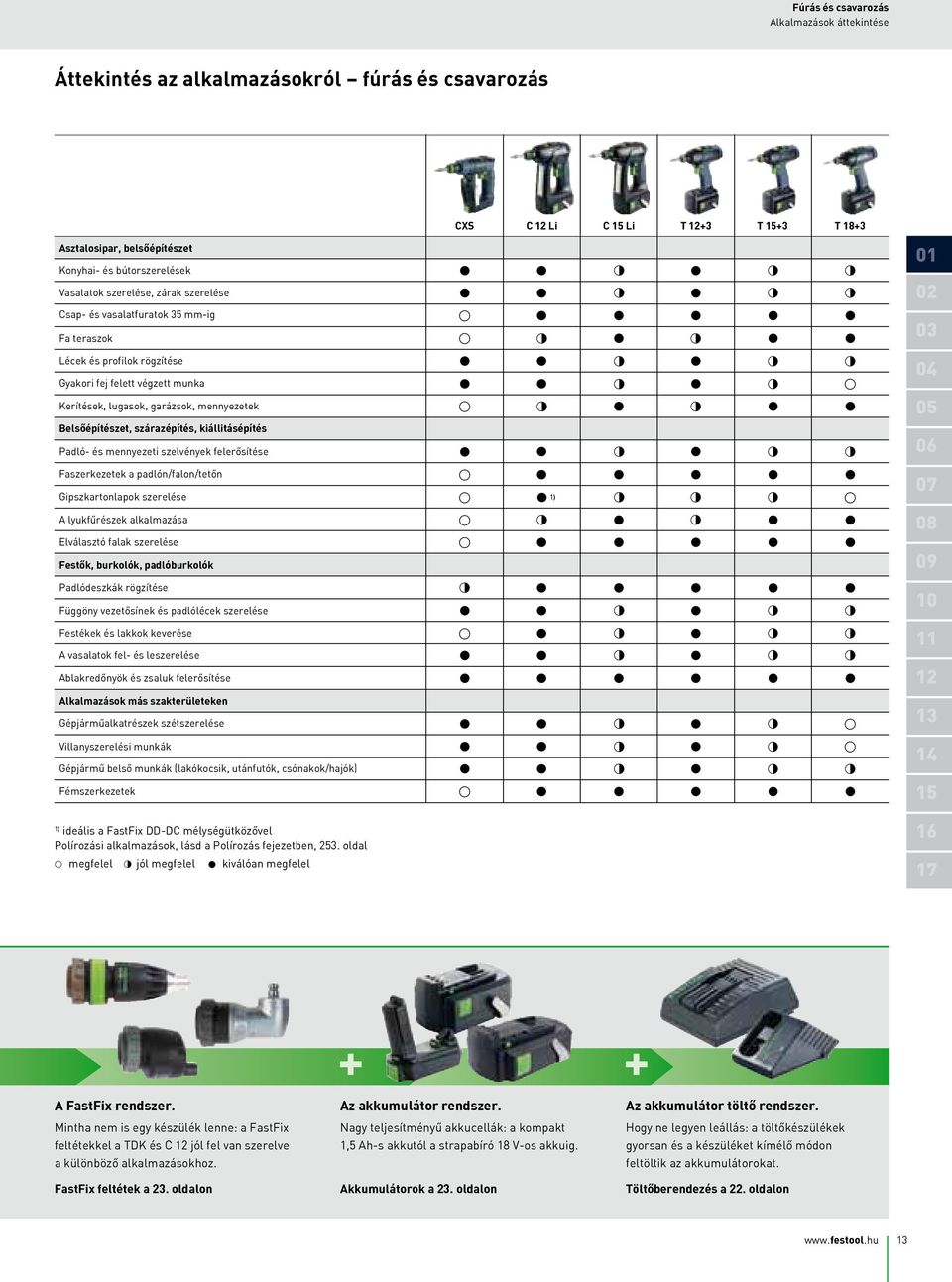

4 Alkalmazások áttekintése Áttekintés az alkalmazásokról fúrás és csavarozás CXS C Li C Li T + T + T 18+ Asztalosipar belsőépítészet Konyhai- és bútorszerelések Vasalatok szerelése zárak szerelése Csap- és vasalatfuratok 5 mm-ig Fa teraszok 0 Lécek és profilok rögzítése Gyakori fej felett végzett munka 04 Kerítések lugasok garázsok mennyezetek 05 Belsőépítészet szárazépítés kiállitásépítés Padló- és mennyezeti szelvények felerősítése 06 Faszerkezetek a padlón/falon/tetőn Gipszkartonlapok szerelése ¹) 07 A lyukfűrészek alkalmazása Elválasztó falak szerelése Festők burkolók padlóburkolók Padlódeszkák rögzítése Függöny vezetősínek és padlólécek szerelése 10 Festékek és lakkok keverése A vasalatok fel- és leszerelése Ablakredőnyök és zsaluk felerősítése Alkalmazások más szakterületeken Gépjárműalkatrészek szétszerelése 1 Villanyszerelési munkák Gépjármű belső munkák (lakókocsik utánfutók csónakok/hajók) Fémszerkezetek ¹) ideális a FastFix DD-DC mélységütközővel Polírozási alkalmazások lásd a Polírozás fejezetben 25. oldal megfelel jól megfelel kiválóan megfelel + + A FastFix rendszer. Az akkumulátor rendszer. Az akkumulátor töltő rendszer. Mintha nem is egy készülék lenne: a FastFix feltétekkel a TDK és C jól fel van szerelve a különböző alkalmazásokhoz. Nagy teljesítményű akkucellák: a kompakt Ah-s akkutól a strapabíró 18 V-os akkuig. Hogy ne legyen leállás: a töltőkészülékek gyorsan és a készüléket kímélő módon feltöltik az akkumulátorokat. FastFix feltétek a 2. oldalon Akkumulátorok a 2. oldalon Töltőberendezés a 22. oldalon 1

5 Gépek áttekintése CXS akkus fúró-csavarbehajtó C Li akkus fúró-csavarbehajtó C Li akkus fúró-csavarbehajtó Előnyös tulajdonságok Meggyőző ergonómia és csekély súly (09 kg) a kényelmes fúrásért és csavarozásért A kompakt és kézhezálló forma szűk helyeken is megkönnyíti a munkát FastFix rögzítő és CENTROTEC gyors szerszámcsere-rendszer fokozatú forgatónyomaték-beállítás és -kikapcsolás a pontos csavarozásért A legújabb lítium-ionos akkutechnológia a maximális élettartam érdekében Előnyös tulajdonságok Meggyőző ergonómia: rövid és könnyű géptest optimális súlypont Szénkefe nélküli EC-TEC motor integrált motorfelügyelettel a hosszú élettartam és a maximális teljesítmény érdekében FastFix rögzítő az összes FastFix feltét a CENTROTEC gyors szerszámcsere-rendszer befogadására Forgatónyomaték elektronikus beállítása és lekapcsolása a pontos csavarozáshoz A legújabb lítium-ionos akkutechnológia a maximális élettartam érdekében Előnyös tulajdonságok Meggyőző ergonómia: rövid és könnyű géptest optimális súlypont Szénkefe nélküli EC-TEC motor integrált motorfelügyelettel a hosszú élettartam és a maximális teljesítmény érdekében FastFix rögzítő az összes FastFix feltét a CENTROTEC gyors szerszámcsere-rendszer befogadására Forgatónyomaték elektronikus beállítása és lekapcsolása a pontos csavarozáshoz A legújabb lítium-ionos akkutechnológia a maximális élettartam érdekében Tovább a. oldalon Tovább a 18. oldalon Tovább a 18. oldalon Műszaki adatok Műszaki adatok Műszaki adatok 108 V 108 V 4 V Üresjárati fordulatszám 0-400/0-00 min -1 /8 mm Forgatónyomaték beállítása Nm Max. forgatónyomaték fában/acélban 10/ Nm 1-8 mm Ah 20 Perc 09 kg Üresjárati fordulatszám 0-450/0-00 min -1 25/ mm Forgatónyomaték beállítása 05-8/05-6 Nm Max. forgatónyomaték fában/acélban 20/4 Nm -1 mm Ah 20 Perc 1 kg Üresjárati fordulatszám 0-450/0-00 min -1 5/ mm Forgatónyomaték beállítása 05-8/05-6 Nm Max. forgatónyomaték fában/acélban 25/40 Nm -1 mm 0 Ah 45 Perc kg

6 Gépek áttekintése T + akkus fúró-csavarbehajtó T + akkus fúró-csavarbehajtó T 18+ akkus fúró-csavarbehajtó Előnyös tulajdonságok Előnyös tulajdonságok Előnyös tulajdonságok 0 Meggyőző ergonómia: rövid és könnyű géptest optimális súlypont Meggyőző ergonómia: rövid és könnyű géptest optimális súlypont Meggyőző ergonómia: rövid és könnyű géptest optimális súlypont 04 Szénkefe nélküli EC-TEC motor integrált motorfelügyelettel a hosszú élettartam és Szénkefe nélküli EC-TEC motor integrált motorfelügyelettel a hosszú élettartam és Szénkefe nélküli EC-TEC motor integrált motorfelügyelettel a hosszú élettartam és 05 a maximális teljesítmény érdekében FastFix rögzítő az összes FastFix feltét a maximális teljesítmény érdekében FastFix rögzítő az összes FastFix feltét a maximális teljesítmény érdekében FastFix rögzítő az összes FastFix feltét 06 a CENTROTEC gyors szerszámcsere- rendszer befogadására a CENTROTEC gyors szerszámcsere-rendszer befogadására a CENTROTEC gyors szerszámcsere-rendszer befogadására 07 Forgatónyomaték elektronikus beállítása és lekapcsolása a pontos csavarozáshoz A legújabb lítium-ionos akkutechnológia a maximális élettartam érdekében Forgatónyomaték elektronikus beállítása és lekapcsolása a pontos csavarozáshoz A legújabb lítium-ionos akkutechnológia a maximális élettartam érdekében Forgatónyomaték elektronikus beállítása és lekapcsolása a pontos csavarozáshoz A legújabb lítium-ionos akkutechnológia a maximális élettartam érdekében Tovább a 20. oldalon Tovább a 20. oldalon Tovább a 20. oldalon Műszaki adatok 108 V Műszaki adatok 4 V Műszaki adatok 18 V Üresjárati fordulatszám 0-450/0-00 min -1 25/ mm Forgatónyomaték beállítása 05-8/05-6 Nm Max. forgatónyomaték fában/acélban 20/4 Nm -1 mm 0 Ah 45 Perc kg Üresjárati fordulatszám 0-450/0-00 min -1 5/ mm Forgatónyomaték beállítása 05-8/05-6 Nm Max. forgatónyomaték fában/acélban 27/40 Nm -1 mm 0 Ah 45 Perc kg Üresjárati fordulatszám 0-450/0-00 min -1 45/ mm Forgatónyomaték beállítása 05-8/05-6 Nm Max. forgatónyomaték fában/acélban 0/45 Nm -1 mm 0 Ah 45 Perc kg

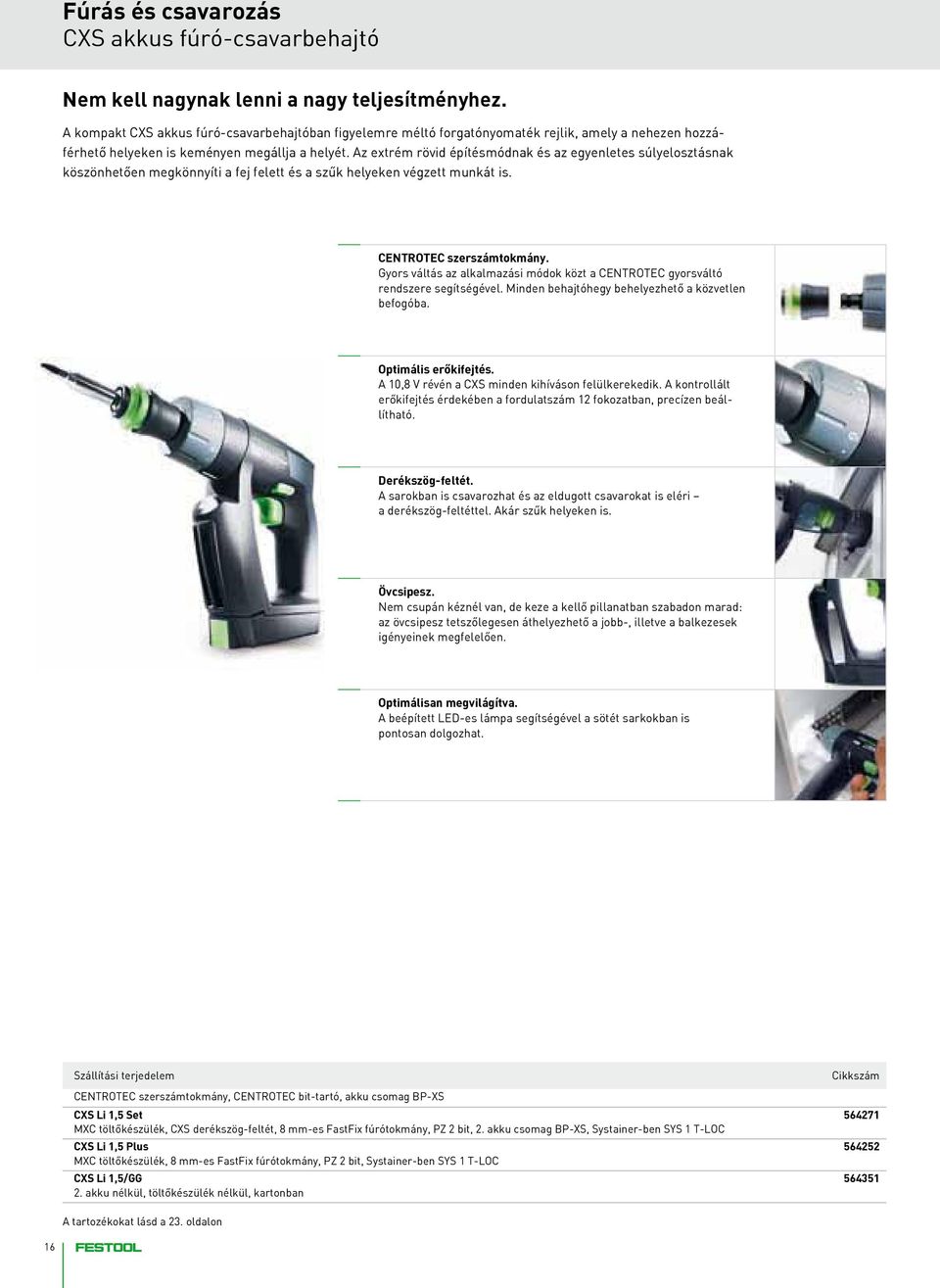

7 CXS akkus fúró-csavarbehajtó Nem kell nagynak lenni a nagy teljesítményhez. A kompakt CXS akkus fúró-csavarbehajtóban figyelemre méltó forgatónyomaték rejlik amely a nehezen hozzáférhető helyeken is keményen megállja a helyét. Az extrém rövid építésmódnak és az egyenletes súlyelosztásnak köszönhetően megkönnyíti a fej felett és a szűk helyeken végzett munkát is. CENTROTEC szerszámtokmány. Gyors váltás az alkalmazási módok közt a CENTROTEC gyorsváltó rendszere segítségével. Minden behajtóhegy behelyezhető a közvetlen befogóba. Optimális erőkifejtés. A 108 V révén a CXS minden kihíváson felülkerekedik. A kontrollált erőkifejtés érdekében a fordulatszám fokozatban precízen beállítható. Derékszög-feltét. A sarokban is csavarozhat és az eldugott csavarokat is eléri a derékszög-feltéttel. Akár szűk helyeken is. Övcsipesz. Nem csupán kéznél van de keze a kellő pillanatban szabadon marad: az övcsipesz tetszőlegesen áthelyezhető a jobb- illetve a balkezesek igényeinek megfelelően. Optimálisan megvilágítva. A beépített LED-es lámpa segítségével a sötét sarkokban is pontosan dolgozhat. Szállítási terjedelem CENTROTEC szerszámtokmány CENTROTEC bit-tartó akku csomag BP-XS CXS Li Set MXC töltőkészülék CXS derékszög-feltét 8 mm-es FastFix fúrótokmány PZ 2 bit 2. akku csomag BP-XS Systainer-ben SYS 1 T-LOC CXS Li Plus MXC töltőkészülék 8 mm-es FastFix fúrótokmány PZ 2 bit Systainer-ben SYS 1 T-LOC CXS Li /GG 2. akku nélkül töltőkészülék nélkül kartonban Cikkszám A tartozékokat lásd a 2. oldalon

8 CXS akkus fúró-csavarbehajtó Mini méret. Maxi teljesítmény Átgondolt tartozékok. Praktikus behajtóhegy garázs. Lítium-ion akkumulátor 06 A derékszög-feltét ideális megoldás a hajlatok- Mindig kéznél van: a beépített behajtóhegy tar tó- A CXS teljesítményét lítium-ion akkumulátor 07 ban és szögletekben végzett csavarozáshoz és a szűk szögben hozzáférhető rejtett csavarok eléréséhez. A standard fúrótokmány az összes ban négy behajtóhegy tárolható rendezetten és mindig elérhetően. biztosítja. Ez egy különlegesen könnyű és nagy teljesítményű készülék nem merül le magától és minden töltési állapotban tölthető. Memó- 08 hengeres szárral rendelkező szerszámnál a szállítási csomaghoz tartozik. riaeffektus nélkül Műszaki adatok 108 V Üresjárati fordulatszám 0-400/0-00 min -1 1 Forgatónyomaték beállítása Max. forgatónyomaték fában/acélban /8 mm Nm 10/ Nm 1-8 mm Ah 20 Perc 09 kg Ergonómia magasfokon. Sokoldalú és rugalmas. A CXS különlegesen könnyű és kézhez álló. Az optimális súlypont és a csupán 900 grammos súly minden helyzetben könnyű munkavégzést tesz lehetővé. A CENTROTEC gyors szerszámcserélő rendszere leváltja a fúrótokmányt és a behajtóhegytartót és meggyorsítja a váltást a fúrás süllyesztés és csavarozás között. A különféle adapterek sokféle használatra alkalmassá teszik a rendszert.

9 C Li és C Li akkus fúró-csavarbehajtók Formailag tökéletes Többszörösen kitüntetett kiemelkedő formatervezéssel és tökéletesen új meghajtási koncepcióval. A lítium-ion akkumulátor és az EC-TEC motor összjátéka révén a C Li C Li még könnyebb még kitartóbb még erősebb és ezáltal a legerősebb C-széria ami valaha létezett. Ergonómia magasfokon. A könnyű és kompakt szerkezeti kialakítás a karcsú Softgrip fogantyú valamint a tökéletesen kiegyensúlyozott súlypont gondoskodik arról hogy mindig könnyen menjen a munka. A kellő erő a lehető legkevesebb energia mellett. Az EC-TEC minden helyzetben pontosan annyi energiát ad le amennyire a konkrét használat során szükség van. A rendkívül széles fordulatszám-tartomány a nagyobb csavarok erőteljes becsavarását is lehetővé teszi egészen 00 fordulat/perces értékig. CENTROTEC szerszámtokmány. A FastFix csatlakozás a kulcs a CENTROTEC gyors szerszámcserélő rendszerhez valamint az összes FastFix feltéthez. Az összes többi szerszám használható a standard fúrótokmánnyal. Mindenre gondoltunk. Övcsipesz és töltéskijelző: a rugalmas munkavégzés érdekében kezei a köztes időkben szabadon maradnak az akkumulátor töltöttségi szintje pedig egy pillantással ellenőrizhető. Optimálisan megvilágítva. A beépített LED-es lámpa segítségével a sötét sarkokban is pontosan dolgozhat. Szállítási terjedelem 1 mm FastFix fúrótokmány C Li Set TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó PZ 2 bit FastFix derékszögfeltét FastFix excenter-előtét 2. kompakt akku Li-ion Ah Systainer-ben SYS 1 T-LOC C Li Plus TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó PZ 2 bit 2. kompakt akku Li-ion Ah Systainer-ben SYS 1 T-LOC C Li /GG kompakt akku csomag Li-ion Ah 2. akku nélkül töltőkészülék nélkül kartonban C Li 0 Set TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó PZ 2 bit FastFix derékszögfeltét FastFix excenter-előtét 2. akku csomag Li-ion 0 Ah Systainer-ben SYS 1 T-LOC C Li 0 Plus TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó PZ 2 bit 2. akku csomag Li-ion 0 Ah Systainer-ben SYS 1 T-LOC C Li 0/GG akku csomag Li-ion 0 Ah 2. akku nélkül töltőkészülék nélkül kartonban Cikkszám A tartozékokat lásd a 2. oldalon 18

10 C Li és C Li akkus fúró-csavarbehajtók C Li és C Li könnyen kezelhető erős és kitartó Olyan sokoldalú mint amilyen az Ön munkája. Praktikus behajtóhegy garázs. Adagolható erő. 06 A C Li/C Li segítségével kényelmesen és gyorsan dolgozhat a legkülönfélébb alkalmazási területeken például szárazépítésnél ablakkeretek szerelésénél külső szereléseknél járművek belső berendezéseinél és még számos más egyéb területen is. Mindig kéznél van: a beépített behajtóhegytartóban négy behajtóhegy tárolható rendezetten és mindig elérhetően. Az EC-TEC motor és a szabadalmaztatott kompakt hajtás finom beállításának köszönhetően probléma nélkül behajthatók a nagy és a kicsi csavarok. Túlhúzás és a csavarfej megsértése nélkül Műszaki adatok C Li 108 V Üresjárati fordulatszám 0-450/0-00 min -1 1 Forgatónyomaték beállítása Max. forgatónyomaték fában/acélban 25/ mm 05-8/05-6 Nm 20/4 Nm -1 mm Ah 20 Perc 1 kg Műszaki adatok C Li 4 V Kényelmes munkavégzés minden helyzetben. Az ergonomikus különleges kialakítású fogantyúnak köszönhetően a C Li/C Li rendkívül jól fekszik a kézben. A jó súlypont minden helyzetben érvényre jut. Kevesebb erőkifejtésre van szükség a padlón a falon vagy akár a mennyezeten végzett munkáknál. Meglepően szerény. A Festool EC-TEC hajtóműve a teljes fordulatszám-tartományban rendkívüli erőkifejtést biztosít a lehető legalacsonyabb energiafogyasztás mellett. Az EC-TEC motor kopásmentesen szénkefék nélkül üzemel így nem igényel karbantartást és rendkívül robusztus kialakítású. Üresjárati fordulatszám 0-450/0-00 min -1 5/ mm Forgatónyomaték beállítása 05-8/05-6 Nm Max. forgatónyomaték fában/acélban 25/40 Nm -1 mm 0 Ah 45 Perc kg 19

11 T + T + és T 18+ akkus fúró-csavarbehajtók Az erő és az intelligencia találkozása. Volt Volt 18 Volt ideje kitörni a hagyományos gondolkodási sémákból. A T+ sorozat új akkus fúrócsavarbehajtóival amelyek már nem csak egy meghatározott feszültségtartományban mozognak hanem egy olyan kategóriában amely az erő és az intelligencia összjátéka alapján teljesen új értelmet nyer. Ergonómia magasfokon. A könnyű és kompakt szerkezeti kialakítás a karcsú Softgrip fogantyú valamint a tökéletesen kiegyensúlyozott súlypont gondoskodik arról hogy mindig könnyen menjen a munka. A kellő erő a lehető legkevesebb energia mellett. Az EC-TEC minden helyzetben pontosan annyi energiát ad le amennyire a konkrét használat során szükség van. A rendkívül széles fordulatszám-tartomány a nagyobb csavarok erőteljes becsavarását is lehetővé teszi egészen 00 fordulat/perces értékig. CENTROTEC szerszámtokmány. A FastFix csatlakozás a kulcs a CENTROTEC gyors szerszámcserélő rendszerhez valamint az összes FastFix feltéthez. Az összes többi szerszám használható a standard fúrótokmánnyal. Mindenre gondoltunk. Övcsipesz és töltéskijelző: a rugalmas munkavégzés érdekében kezei a köztes időkben szabadon maradnak az akkumulátor töltöttségi szintje pedig egy pillantással ellenőrizhető. Optimálisan megvilágítva. A beépített LED-es lámpa segítségével a sötét sarkokban is pontosan dolgozhat. Szállítási terjedelem 1 mm FastFix fúrótokmány T + Li 0 Set TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó PZ 2 bit FastFix derékszögfeltét FastFix excenter-előtét 2. akku csomag Li-ion 0 Ah Systainer-ben SYS 1 T-LOC T + Li 0 Plus TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó PZ 2 bit 2. akku csomag Li-ion 0 Ah Systainer-ben SYS 1 T-LOC T + Li 0/GG akku csomag Li-ion 0 Ah 2. akku nélkül töltőkészülék nélkül kartonban T + Li 0 Set TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó PZ 2 bit FastFix derékszögfeltét FastFix excenter-előtét 2. akku csomag Li-ion 0 Ah Systainer-ben SYS 1 T-LOC T + Li 0 Plus TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó PZ 2 bit 2. akku csomag Li-ion 0 Ah Systainer-ben SYS 1 T-LOC T + Li 0/GG akku csomag Li-ion 0 Ah 2. akku nélkül töltőkészülék nélkül kartonban T 18+ Li 0 Set TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó PZ 2 bit FastFix derékszögfeltét FastFix excenter-előtét 2. akku csomag Li-ion 0 Ah Systainer-ben SYS 1 T-LOC T 18+ Li 0 Plus TRC töltőberendezés CENTROTEC szerszámtokmány D4 CENTROTEC spirálfúró CENTROTEC bit-tartó PZ 2 bit 2. akku csomag Li-ion 0 Ah Systainer-ben SYS 1 T-LOC T 18+ Li 0/GG akku csomag Li-ion 0 Ah 2. akku nélkül töltőkészülék nélkül kartonban Cikkszám A tartozékokat lásd a 2. oldalon 20

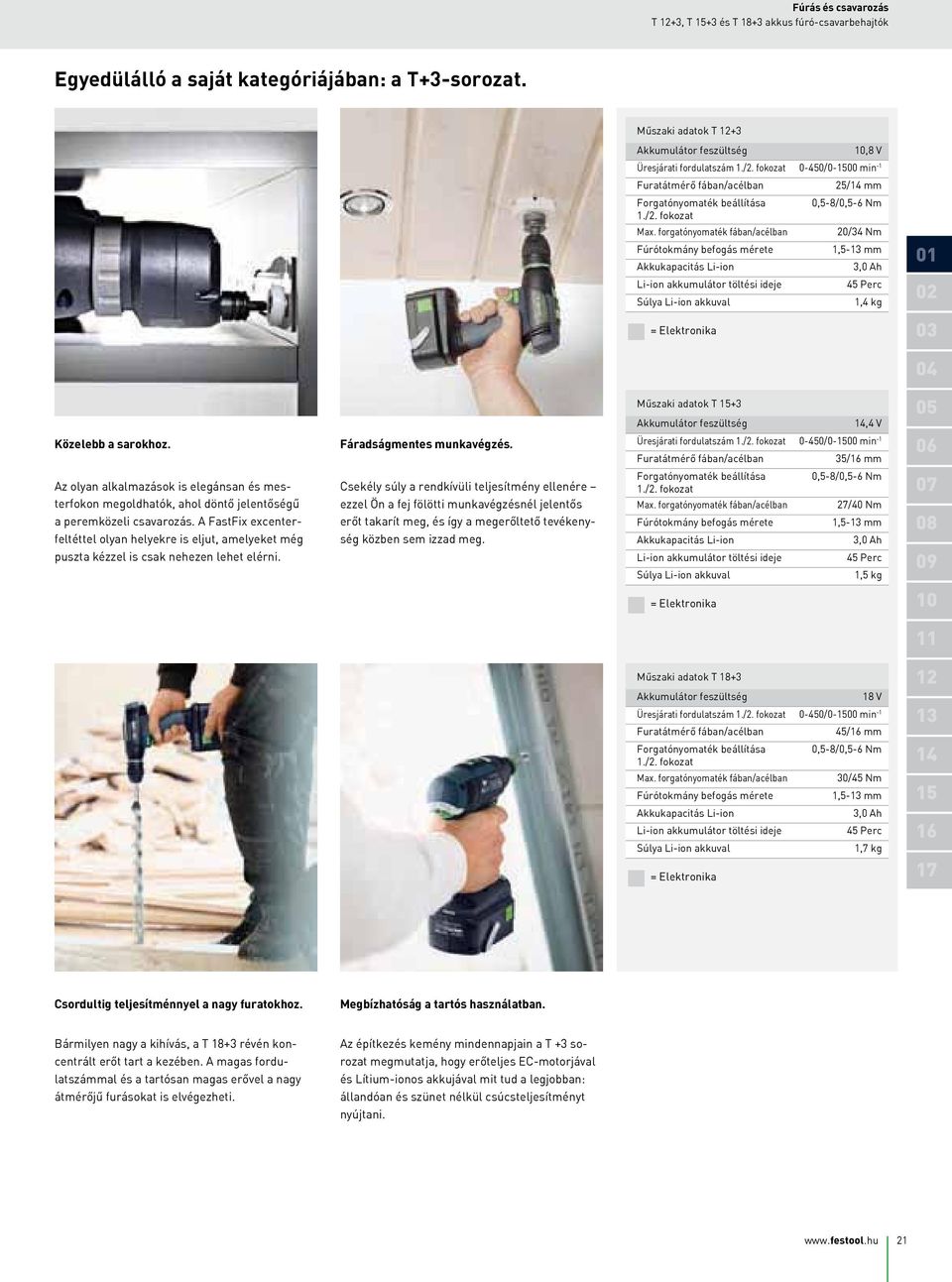

12 T + T + és T 18+ akkus fúró-csavarbehajtók Egyedülálló a saját kategóriájában: a T+-sorozat. Műszaki adatok T V Üresjárati fordulatszám 0-450/0-00 min -1 Forgatónyomaték beállítása Max. forgatónyomaték fában/acélban 25/ mm 05-8/05-6 Nm 20/4 Nm -1 mm 0 Ah 45 Perc kg Műszaki adatok T + 4 V 05 Közelebb a sarokhoz. Fáradságmentes munkavégzés. Üresjárati fordulatszám 0-450/0-00 min -1 5/ mm 06 Az olyan alkalmazások is elegánsan és mes- Csekély súly a rendkívüli teljesítmény ellenére Forgatónyomaték beállítása 05-8/05-6 Nm 07 terfokon megoldhatók ahol döntő jelentőségű a peremközeli csavarozás. A FastFix excenterfeltéttel olyan helyekre is eljut amelyeket még ezzel Ön a fej fölötti munkavégzésnél jelentős erőt takarít meg és így a megerőltető tevékenység közben sem izzad meg. Max. forgatónyomaték fában/acélban 27/40 Nm -1 mm 0 Ah 08 puszta kézzel is csak nehezen lehet elérni. 45 Perc kg Műszaki adatok T V Üresjárati fordulatszám 0-450/0-00 min -1 45/ mm 1 Forgatónyomaték beállítása 05-8/05-6 Nm Max. forgatónyomaték fában/acélban 0/45 Nm -1 mm 0 Ah 45 Perc kg Csordultig teljesítménnyel a nagy furatokhoz. Megbízhatóság a tartós használatban. Bármilyen nagy a kihívás a T 18+ révén kon- Az építkezés kemény mindennapjain a T + so- centrált erőt tart a kezében. A magas fordu- rozat megmutatja hogy erőteljes EC-motorjával latszámmal és a tartósan magas erővel a nagy és Lítium-ionos akkujával mit tud a legjobban: átmérőjű furásokat is elvégezheti. állandóan és szünet nélkül csúcsteljesítményt nyújtani. 21

13 TRC és MXC töltőkészülékek Kiemelkedő rendszerelőnyök. A töltőkészülékekkel szemben sokféle követelményt támasztunk: a lemerült akkumulátor feltöltése a teljes kapacitásra történjen a lehető leggyorsabban anélkül hogy az akkumulátor cellái túlhevülnének vagy túlterhelés érné őket. Ezáltal biztosítjuk a maximális mennyiségű töltési ciklus elérését. Öntisztító rugós érintkezők. Akkumulátor rögzítés öntisztító rugós érintkezőkkel az akku megbízható üzemelése és hosszú élettartama érdekében. Jó szellőztetés. A labirintus alakban elrendezett bemetszések gondoskodnak a jó szellőzésről és megakadályozzák az idegen testek behatolása következtében fellépő meghibásodást. Egyszerűen rögzíthető a falon. A töltőkészülék alsó felén rögzítővájat található a falon történő rögzítés céljára. Gyorsan feltekercselhető. A bordázat megkönnyíti a csatlakozó kábel gyors feltekercselését. A töltési állapot ellenőrzése. A LED kijelző folyamatos információval szolgál az aktuális töltési állapotról a töltési folyamatról vagy az esetleges meghibásodásról. A Festool eszközeivel egy teljes körű rendszer előnyeit élvezheti. Ez érvényes a töltőállomásokra is. Az akkumulátorok feltöltése ellenőrzött impulzustöltéssel történik a töltési folyamat többszöri ezredmásodpercekre történő megszakításával. Eközben a rendszer folyamatosan ellenőrzi a töltési időt a cellák hőmérsékletét és a pillanatnyi töltési állapotot és ennek megfelelően egyedileg adagolja a töltőáramot. Így biztosítható a magas teljesítőképesség és a maximális számú töltési ciklus. A készülék üzemelését felügyelő funkciókkal kiegészítve olyan biztonsági koncepció valósul meg amely első ízben lehetővé teszi hogy három éves garanciát nyújtsunk az összes komponensre: az akkus fúrócsavarbehajtóra a töltőkészülékre és az akkumulátorokra. Li-Ion NiCd/NiMH 108 V 4 V 18 V V 6 V Ah 0 Ah Ah 0 Ah 0 Ah Ah T + T + T 18+ C Li-Ion C Li-Ion CXS TRC LC 45 MXC Magas fokú rugalmasság és gazdaságosság: az azonos feszültségosztályba tartozó akkucsomagok használhatók Szállítási terjedelem Cikkszám kartonban Gyorstöltő berendezés TRC minden NiCd NiMH és Li-ionos Festool akkumulátorhoz Festool gyártmányú C TDK T + C TDK 6 T + és T 18+ akkus fúró-csavarbehajtóhoz Gyorstöltő berendezés MXC Festool BP-XS akku csomaghoz Festool CXS akkus fúró-csavarbehajtóhoz

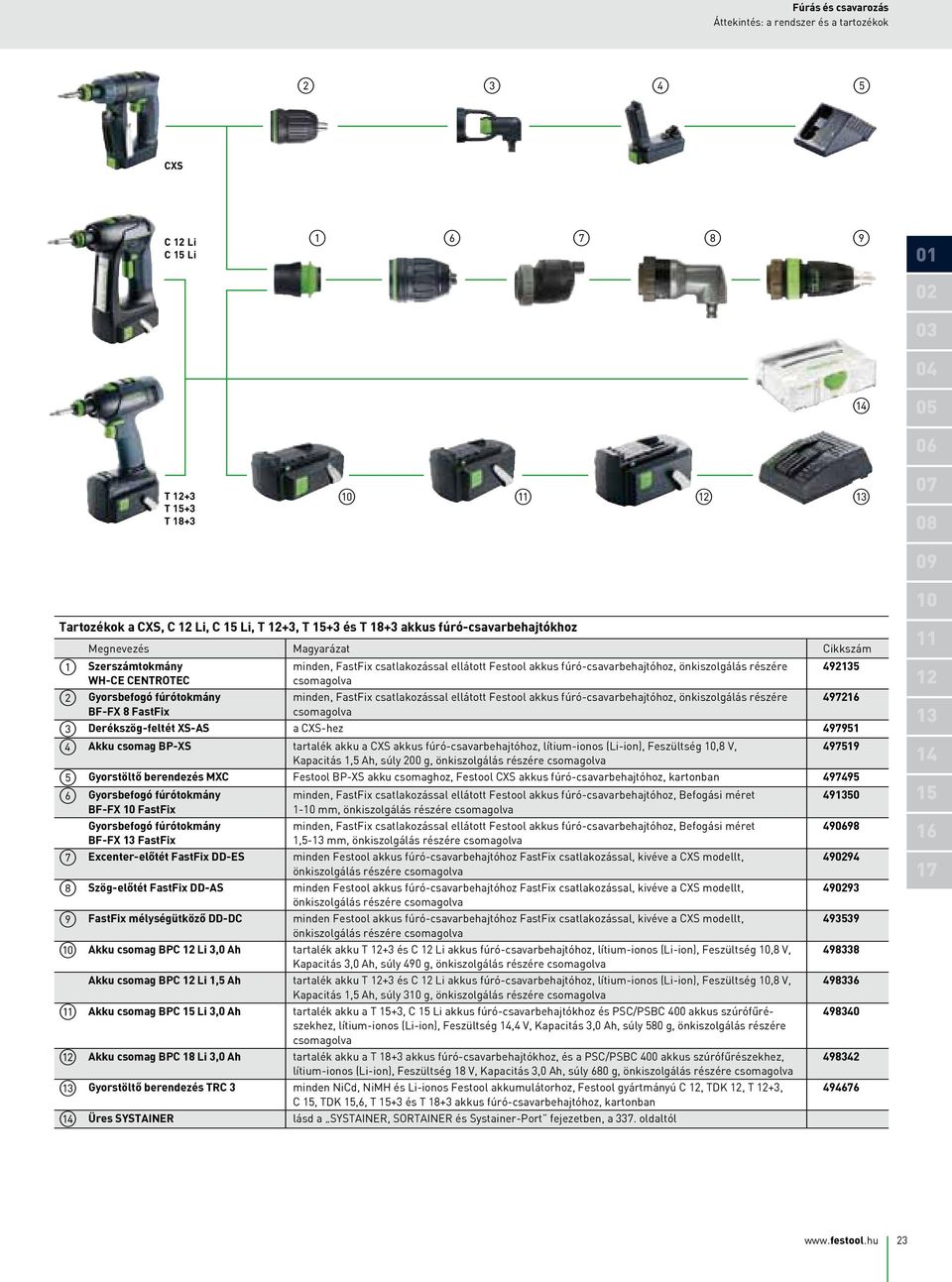

14 Áttekintés: a rendszer és a tartozékok Tartozékok a CXS C Li C Li T + T + és T 18+ akkus fúró-csavarbehajtókhoz Megnevezés Magyarázat Cikkszám Szerszámtokmány WH-CE CENTROTEC Gyorsbefogó fúrótokmány BF-FX 8 FastFix minden FastFix csatlakozással ellátott Festool akkus fúró-csavarbehajtóhoz önkiszolgálás részére csomagolva minden FastFix csatlakozással ellátott Festool akkus fúró-csavarbehajtóhoz önkiszolgálás részére csomagolva Derékszög-feltét XS-AS a CXS-hez Akku csomag BP-XS tartalék akku a CXS akkus fúró-csavarbehajtóhoz lítium-ionos (Li-ion) Feszültség 108 V Kapacitás Ah súly 200 g önkiszolgálás részére csomagolva Gyorstöltő berendezés MXC Festool BP-XS akku csomaghoz Festool CXS akkus fúró-csavarbehajtóhoz kartonban Gyorsbefogó fúrótokmány BF-FX 10 FastFix Gyorsbefogó fúrótokmány BF-FX 1 FastFix Excenter-előtét FastFix DD-ES Szög-előtét FastFix DD-AS FastFix mélységütköző DD-DC minden FastFix csatlakozással ellátott Festool akkus fúró-csavarbehajtóhoz Befogási méret 1-10 mm önkiszolgálás részére csomagolva minden FastFix csatlakozással ellátott Festool akkus fúró-csavarbehajtóhoz Befogási méret -1 mm önkiszolgálás részére csomagolva minden Festool akkus fúró-csavarbehajtóhoz FastFix csatlakozással kivéve a CXS modellt önkiszolgálás részére csomagolva minden Festool akkus fúró-csavarbehajtóhoz FastFix csatlakozással kivéve a CXS modellt önkiszolgálás részére csomagolva minden Festool akkus fúró-csavarbehajtóhoz FastFix csatlakozással kivéve a CXS modellt önkiszolgálás részére csomagolva Akku csomag BPC Li 0 Ah tartalék akku T + és C Li akkus fúró-csavarbehajtóhoz lítium-ionos (Li-ion) Feszültség 108 V Kapacitás 0 Ah súly 490 g önkiszolgálás részére csomagolva Akku csomag BPC Li Ah tartalék akku T + és C Li akkus fúró-csavarbehajtóhoz lítium-ionos (Li-ion) Feszültség 108 V Kapacitás Ah súly 10 g önkiszolgálás részére csomagolva Akku csomag BPC Li 0 Ah tartalék akku a T + C Li akkus fúró-csavarbehajtókhoz és PSC/PSBC 400 akkus szúrófűrészekhez lítium-ionos (Li-ion) Feszültség 4 V Kapacitás 0 Ah súly 580 g önkiszolgálás részére csomagolva Akku csomag BPC 18 Li 0 Ah tartalék akku a T 18+ akkus fúró-csavarbehajtókhoz és a PSC/PSBC 400 akkus szúrófűrészekhez lítium-ionos (Li-ion) Feszültség 18 V Kapacitás 0 Ah súly 680 g önkiszolgálás részére csomagolva Gyorstöltő berendezés TRC minden NiCd NiMH és Li-ionos Festool akkumulátorhoz Festool gyártmányú C TDK T + C TDK 6 T + és T 18+ akkus fúró-csavarbehajtóhoz kartonban Üres SYSTAINER lásd a SYSTAINER SORTAINER és Systainer-Port fejezetben a 7. oldaltól

15 Behajtóhegyek és tartozékok Forradalmi rendszerek CENTROTEC és FastFix. Verhetetlenül sokoldalú. A CENTROTEC rendszer. Egyszerű csere. Szerszám nélkül felerősíthető és gyorsan cserélhető előtétek: a FastFix előtétekkel a Festool akkus fúró-csavarbehajtó derékszög-csavarbehajtóvá excenter-csavarbehajtóvá vagy mélységhatárolós csavarbehajtóvá válik. 50%-kal kisebb és 80%-kal könnyebb mint a standard fúrótokmány a körfutáspontossága mégis tízszer precízebb: a CENTROTEC szerszámrendszer kulcsa a CENTROTEC szerszámtokmány mely egyben a FastFix rendszer egy újabb építőeleme is. A CENTROTEC fúrótokmány illik az összes FastFix csatlakozással rendelkező Festool akkus fúró-csavarbehajtóhoz. A behajtóhegyek és a fúrók villámgyorsan egyetlen kézmozdulattal cserélhetők. A CENTROTEC szerszámok használhatók a szabványos fúrótokmányokban is. Típus Rendelési szám CENTROTEC szerszámválaszték Szerelési csomag CENTROTEC DRIVE csavarhúzó markolat WH-CE CENTROTEC szerszámtokmány BH 60-CE mágneses bit-tartó CENTROTEC BV 0 CE extra hosszú mágneses bit-tartó CENTROTEC BA-CE fúrógép adapter QLS D2-8 CE harántsüllyesztő QLS D5- CE harántsüllyesztő BTA HW D5 CE mélységhatárolós fúróhegy BSTA HS D5 CE mélységhatárolós süllyesztő ZB HS D5 EURO CE központfúró HD D18 CE kampó csavarozó twinbox Mix HSS D-10 CE/10 fúrókazetta BKS D-8 CE/W-K fúrókazetta x hosszú CENTROTEC bitek PZ/PH/TX bit-választék 25 mm 50 részes Systainer-ben SYS 1 T-LOC SYS 1 CE-SORT Racsnis dugókulcs-készlet ¼ -dugó készlet 40-tól 1 mm-ig 19 különböző bit és 2 bit-hosszabbító racsni és CENTROTEC markolat valamint különböző adapterek és hosszabbítók 1/4 -CE RA-Set Bit doboz 10 db-os készlet x PZ1 4x PZ2 x PZ BB-PZ TX 10 2x TX x TX 20 x TX 25 TX 0 BB-TX PH1 PH2 PZ1 PZ2 PZ TX TX20 TX25 TX 0 SZ 08x55 BB-MIX Csavarhúzó markolat CENTROTEC CENTROTEC-DRIVE Adapter adapter golyós biztosítással kézi üzemmódhoz Csatlakozás 1/4 Hosszúság 50 mm 1/4-50 CE/KG CENTROTEC 495 rögzítő stifttel gépi üzemmódhoz Csatlakozás 1/4 Hosszúság 50 mm 1/4-50 CE/ST CENTROTEC 495 golyós biztosítással kézi üzemmódhoz Csatlakozás /8 Hosszúság 70 mm /8-70 CE/KG CENTROTEC 4951 rögzítő stifttel gépi üzemmódhoz Csatlakozás /8 Hosszúság 70 mm /8-70 CE/ST CENTROTEC 495 Gyorscserélős bittartó A csomag tartalma 1 db Mágneses bittartó A csomag tartalma 1 db CENTROTEC extra hosszú mágneses bittartó A csomag tartalma 1 db BHS 65 CE BH 60 CE BV 0 CE

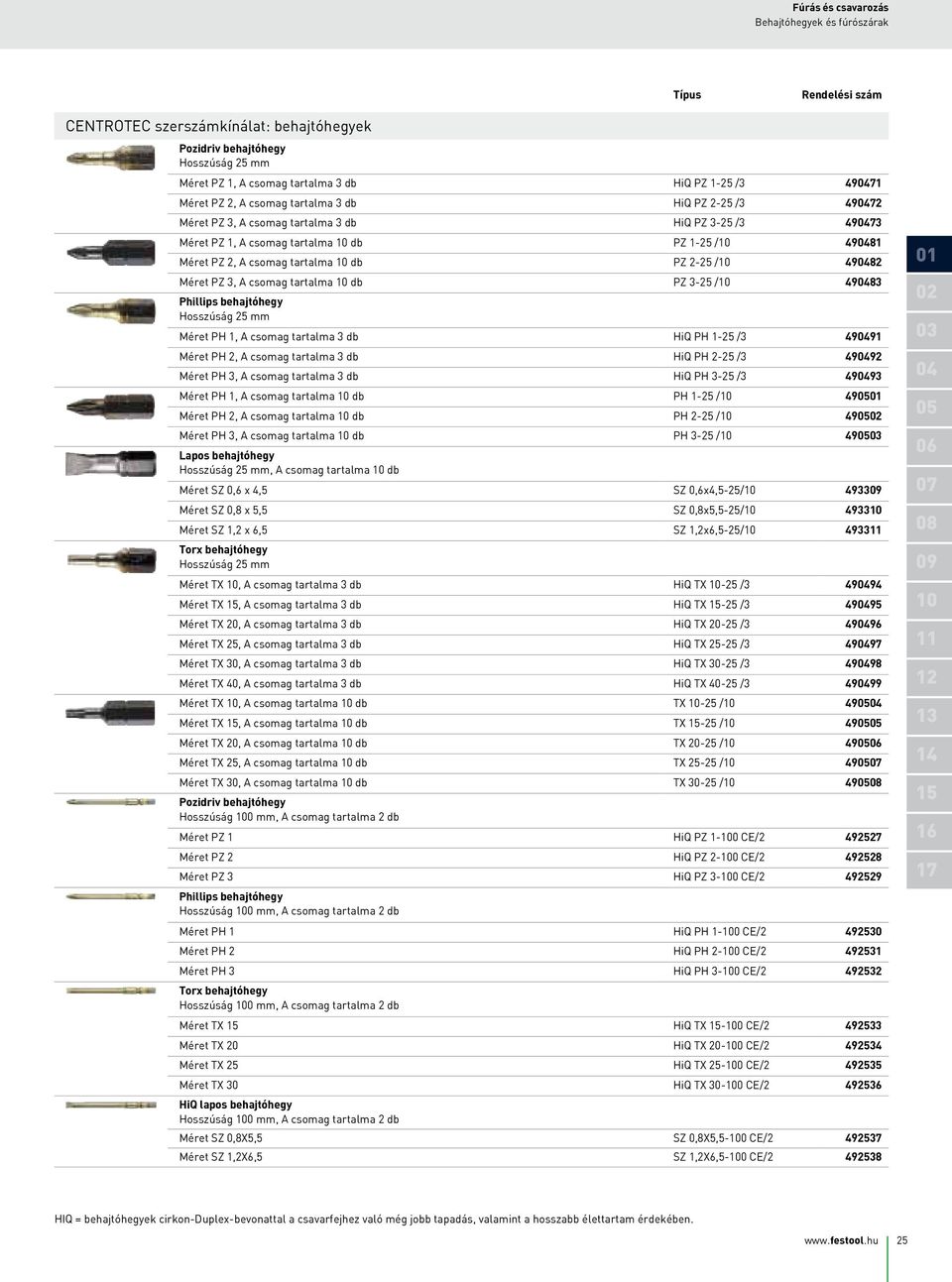

16 Behajtóhegyek és fúrószárak Típus Rendelési szám CENTROTEC szerszámkínálat: behajtóhegyek Pozidriv behajtóhegy Hosszúság 25 mm Méret PZ 1 A csomag tartalma db HiQ PZ 1-25 / Méret PZ 2 A csomag tartalma db HiQ PZ 2-25 / Méret PZ A csomag tartalma db HiQ PZ -25 / Méret PZ 1 A csomag tartalma 10 db PZ 1-25 / Méret PZ 2 A csomag tartalma 10 db PZ 2-25 / Méret PZ A csomag tartalma 10 db PZ -25 / Phillips behajtóhegy Hosszúság 25 mm Méret PH 1 A csomag tartalma db HiQ PH 1-25 / Méret PH 2 A csomag tartalma db HiQ PH 2-25 / Méret PH A csomag tartalma db HiQ PH -25 / Méret PH 1 A csomag tartalma 10 db PH 1-25 / Méret PH 2 A csomag tartalma 10 db PH 2-25 / Méret PH A csomag tartalma 10 db PH -25 / Lapos behajtóhegy Hosszúság 25 mm A csomag tartalma 10 db Méret SZ 06 x 45 SZ 06x45-25/ Méret SZ 08 x 55 SZ 08x55-25/ Méret SZ x 65 SZ x65-25/10 49 Torx behajtóhegy Hosszúság 25 mm Méret TX 10 A csomag tartalma db HiQ TX / Méret TX A csomag tartalma db HiQ TX -25 / Méret TX 20 A csomag tartalma db HiQ TX / Méret TX 25 A csomag tartalma db HiQ TX / Méret TX 0 A csomag tartalma db HiQ TX 0-25 / Méret TX 40 A csomag tartalma db HiQ TX / Méret TX 10 A csomag tartalma 10 db TX / Méret TX A csomag tartalma 10 db TX -25 / Méret TX 20 A csomag tartalma 10 db TX / Méret TX 25 A csomag tartalma 10 db TX / Méret TX 0 A csomag tartalma 10 db TX 0-25 / Pozidriv behajtóhegy Hosszúság 100 mm A csomag tartalma 2 db Méret PZ 1 HiQ PZ CE/ Méret PZ 2 HiQ PZ CE/ Méret PZ HiQ PZ -100 CE/ Phillips behajtóhegy Hosszúság 100 mm A csomag tartalma 2 db Méret PH 1 HiQ PH CE/ Méret PH 2 HiQ PH CE/ Méret PH HiQ PH -100 CE/ Torx behajtóhegy Hosszúság 100 mm A csomag tartalma 2 db Méret TX HiQ TX -100 CE/ Méret TX 20 HiQ TX CE/ Méret TX 25 HiQ TX CE/ Méret TX 0 HiQ TX CE/ HiQ lapos behajtóhegy Hosszúság 100 mm A csomag tartalma 2 db Méret SZ 08X55 SZ 08X CE/ Méret SZ X65 SZ X CE/ HIQ = behajtóhegyek cirkon-duplex-bevonattal a csavarfejhez való még jobb tapadás valamint a hosszabb élettartam érdekében. 25

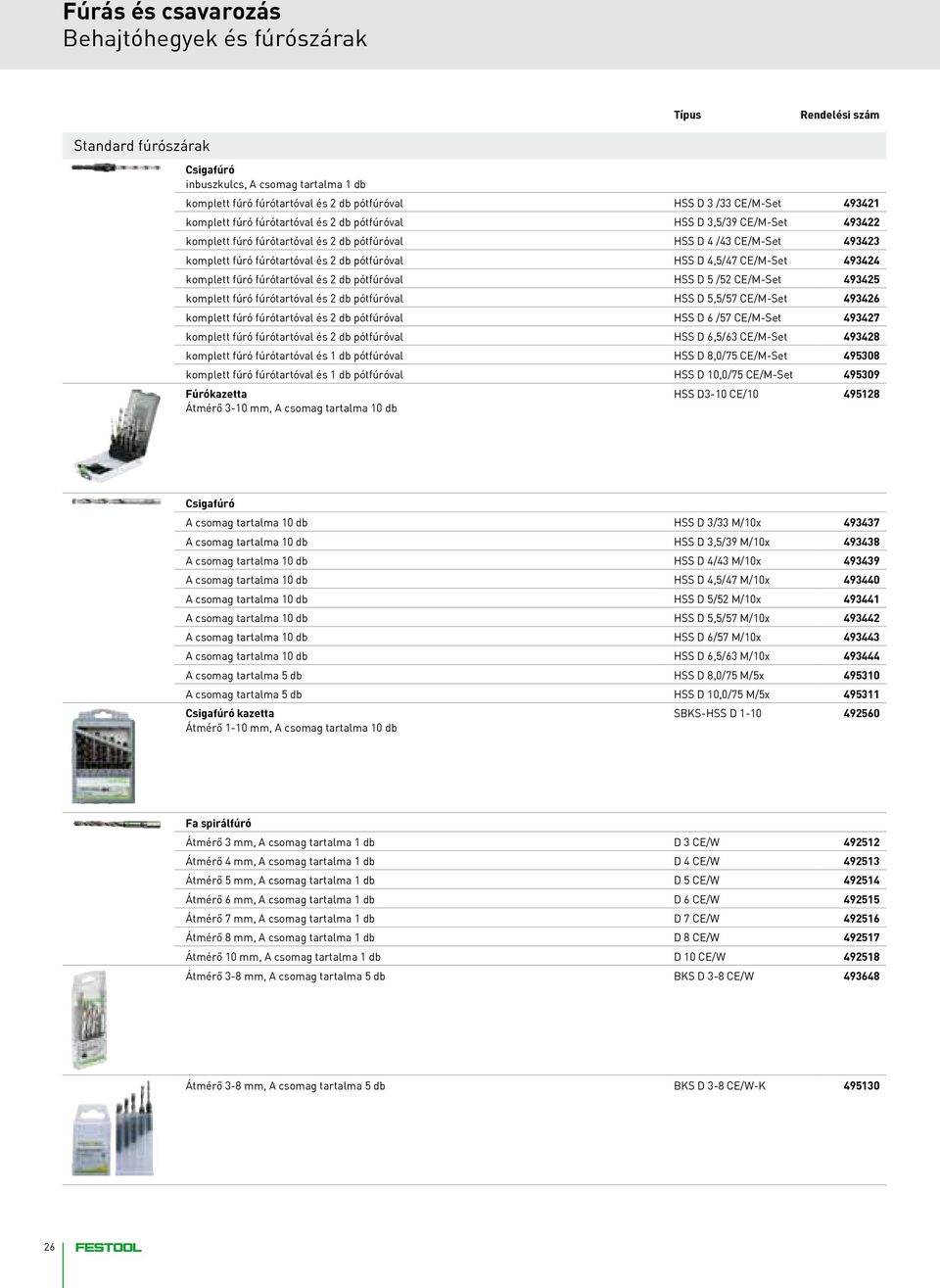

17 Behajtóhegyek és fúrószárak Típus Rendelési szám Standard fúrószárak Csigafúró inbuszkulcs A csomag tartalma 1 db komplett fúró fúrótartóval és 2 db pótfúróval HSS D / CE/M-Set komplett fúró fúrótartóval és 2 db pótfúróval HSS D 5/9 CE/M-Set komplett fúró fúrótartóval és 2 db pótfúróval HSS D 4 /4 CE/M-Set 4942 komplett fúró fúrótartóval és 2 db pótfúróval HSS D 45/47 CE/M-Set komplett fúró fúrótartóval és 2 db pótfúróval HSS D 5 /52 CE/M-Set komplett fúró fúrótartóval és 2 db pótfúróval HSS D 55/57 CE/M-Set komplett fúró fúrótartóval és 2 db pótfúróval HSS D 6 /57 CE/M-Set komplett fúró fúrótartóval és 2 db pótfúróval HSS D 65/6 CE/M-Set komplett fúró fúrótartóval és 1 db pótfúróval HSS D 80/75 CE/M-Set komplett fúró fúrótartóval és 1 db pótfúróval HSS D 100/75 CE/M-Set Fúrókazetta Átmérő -10 mm A csomag tartalma 10 db HSS D-10 CE/ Csigafúró A csomag tartalma 10 db HSS D / M/10x 4947 A csomag tartalma 10 db HSS D 5/9 M/10x 4948 A csomag tartalma 10 db HSS D 4/4 M/10x 4949 A csomag tartalma 10 db HSS D 45/47 M/10x A csomag tartalma 10 db HSS D 5/52 M/10x A csomag tartalma 10 db HSS D 55/57 M/10x A csomag tartalma 10 db HSS D 6/57 M/10x 4944 A csomag tartalma 10 db HSS D 65/6 M/10x A csomag tartalma 5 db HSS D 80/75 M/5x A csomag tartalma 5 db HSS D 100/75 M/5x 495 Csigafúró kazetta Átmérő 1-10 mm A csomag tartalma 10 db SBKS-HSS D Fa spirálfúró Átmérő mm A csomag tartalma 1 db D CE/W 4925 Átmérő 4 mm A csomag tartalma 1 db D 4 CE/W Átmérő 5 mm A csomag tartalma 1 db D 5 CE/W 4925 Átmérő 6 mm A csomag tartalma 1 db D 6 CE/W 4925 Átmérő 7 mm A csomag tartalma 1 db D 7 CE/W 4925 Átmérő 8 mm A csomag tartalma 1 db D 8 CE/W 4925 Átmérő 10 mm A csomag tartalma 1 db D 10 CE/W Átmérő -8 mm A csomag tartalma 5 db BKS D -8 CE/W Átmérő -8 mm A csomag tartalma 5 db BKS D -8 CE/W-K

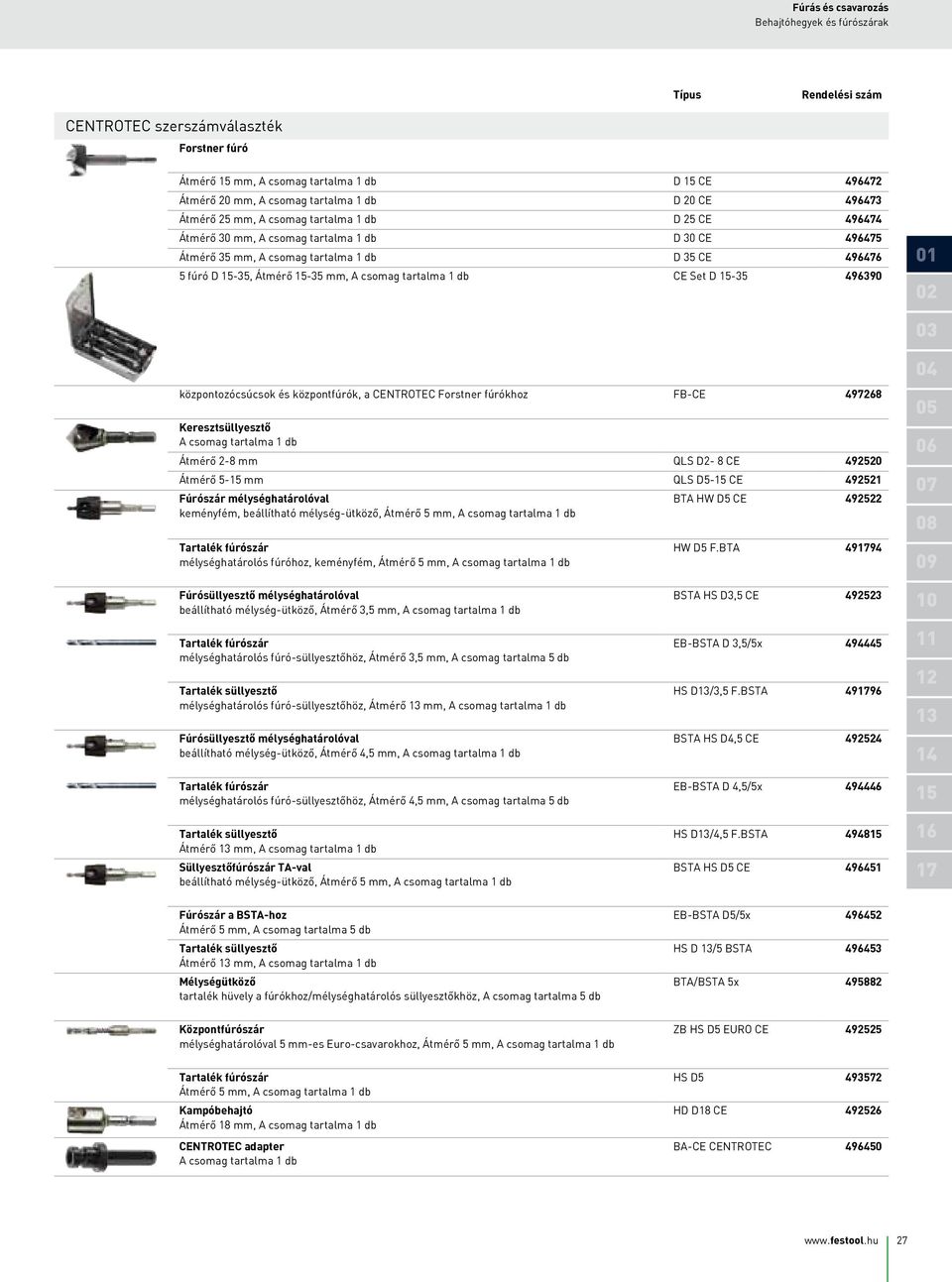

18 Behajtóhegyek és fúrószárak Típus Rendelési szám CENTROTEC szerszámválaszték Forstner fúró Átmérő mm A csomag tartalma 1 db D CE Átmérő 20 mm A csomag tartalma 1 db D 20 CE Átmérő 25 mm A csomag tartalma 1 db D 25 CE Átmérő 0 mm A csomag tartalma 1 db D 0 CE Átmérő 5 mm A csomag tartalma 1 db D 5 CE fúró D -5 Átmérő -5 mm A csomag tartalma 1 db CE Set D központozócsúcsok és központfúrók a CENTROTEC Forstner fúrókhoz FB-CE Keresztsüllyesztő A csomag tartalma 1 db Átmérő 2-8 mm QLS D2-8 CE Átmérő 5- mm QLS D5- CE Fúrószár mélységhatárolóval keményfém beállítható mélység-ütköző Átmérő 5 mm A csomag tartalma 1 db BTA HW D5 CE Tartalék fúrószár mélységhatárolós fúróhoz keményfém Átmérő 5 mm A csomag tartalma 1 db HW D5 F.BTA Fúrósüllyesztő mélységhatárolóval beállítható mélység-ütköző Átmérő 5 mm A csomag tartalma 1 db Tartalék fúrószár mélységhatárolós fúró-süllyesztőhöz Átmérő 5 mm A csomag tartalma 5 db Tartalék süllyesztő mélységhatárolós fúró-süllyesztőhöz Átmérő 1 mm A csomag tartalma 1 db Fúrósüllyesztő mélységhatárolóval beállítható mélység-ütköző Átmérő 45 mm A csomag tartalma 1 db Tartalék fúrószár mélységhatárolós fúró-süllyesztőhöz Átmérő 45 mm A csomag tartalma 5 db Tartalék süllyesztő Átmérő 1 mm A csomag tartalma 1 db Süllyesztőfúrószár TA-val beállítható mélység-ütköző Átmérő 5 mm A csomag tartalma 1 db BSTA HS D5 CE EB-BSTA D 5/5x HS D1/5 F.BSTA 4996 BSTA HS D45 CE EB-BSTA D 45/5x HS D1/45 F.BSTA 4948 BSTA HS D5 CE Fúrószár a BSTA-hoz Átmérő 5 mm A csomag tartalma 5 db Tartalék süllyesztő Átmérő 1 mm A csomag tartalma 1 db Mélységütköző tartalék hüvely a fúrókhoz/mélységhatárolós süllyesztőkhöz A csomag tartalma 5 db EB-BSTA D5/5x HS D 1/5 BSTA BTA/BSTA 5x Központfúrószár mélységhatárolóval 5 mm-es Euro-csavarokhoz Átmérő 5 mm A csomag tartalma 1 db ZB HS D5 EURO CE Tartalék fúrószár Átmérő 5 mm A csomag tartalma 1 db Kampóbehajtó Átmérő 18 mm A csomag tartalma 1 db CENTROTEC adapter A csomag tartalma 1 db HS D HD D18 CE BA-CE CENTROTEC
