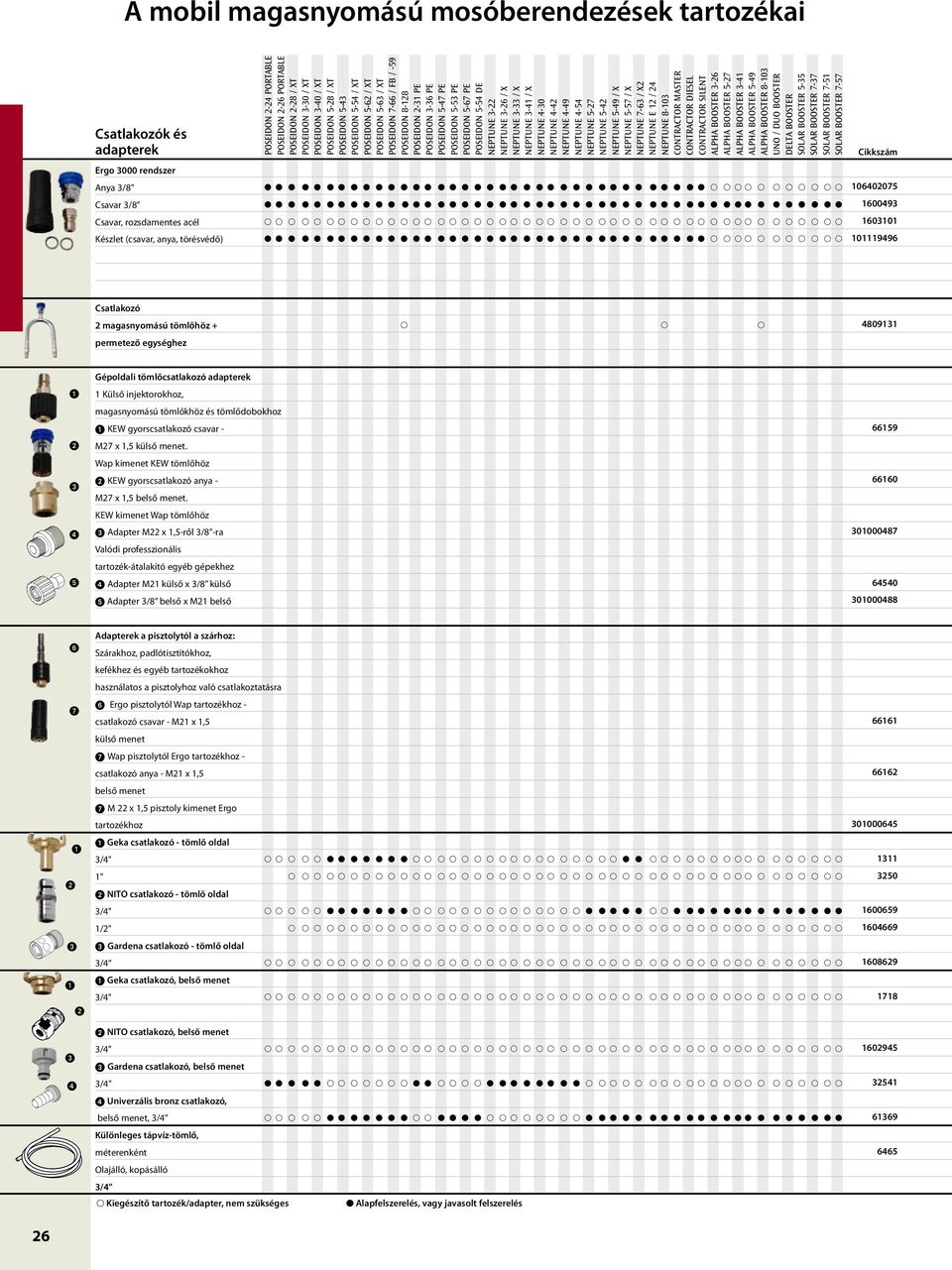

1 A mobil magasnyomású mosóberendezések tartozékai Csatlakozók és adapterek Ergo 3000 rendszer Anya 3/8 Csavar 3/8 Csavar, rozsdamentes acél Készlet (csavar, anya, törésvédő) alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR Csatlakozó 2 magasnyomású tömlőhöz + permetező egységhez Gépoldali tömlőcsatlakozó adapterek 1 Külső injektorokhoz, magasnyomású tömlőkhöz és tömlődobokhoz KEW gyorscsatlakozó csavar M27 x 1,5 külső menet. Wap kimenet KEW tömlőhöz ➌ KEW gyorscsatlakozó anya - M27 x 1,5 belső menet KEW kimenet Wap tömlőhöz ➍ ➌ Adapter M22 x 1,5-ről 3/8 -ra Valódi professzionális tartozék-átalakító egyéb gépekhez ➎ ➍ Adapter M21 külső x 3/8 külső ➎ Adapter 3/8 belső x M21 belső ➏ Adapterek a pisztolytól a szárhoz: Szárakhoz, padlótisztítókhoz, kefékhez és egyéb tartozékokhoz használatos a pisztolyhoz való csatlakoztatásra ➐ ➏ Ergo pisztolytól Wap tartozékhoz - csatlakozó csavar - M21 x 1, külső menet ➐ Wap pisztolytól Ergo tartozékhoz - csatlakozó anya - M21 x 1, belső menet ➐ M 22 x 1,5 pisztoly kimenet Ergo tartozékhoz Geka csatlakozó - tömlő oldal 3/4" 1" NITO csatlakozó - tömlő oldal 3/4" 1/2" ➌ ➌ Garde csatlakozó - tömlő oldal 3/ Geka csatlakozó, belső menet 3/4" 1718 NITO csatlakozó, belső menet ➌ ➍ 3/4" ➌ Garde csatlakozó, belső menet 3/4 ➍ Univerzális bronz csatlakozó, belső menet, 3/ Különleges tápvíz-tömlő, méterenként 6465 Olajálló, kopásálló 3/4 Kiegészítő tartozék/adapter, nem szükséges Alapfelszerelés, vagy javasolt felszerelés 26

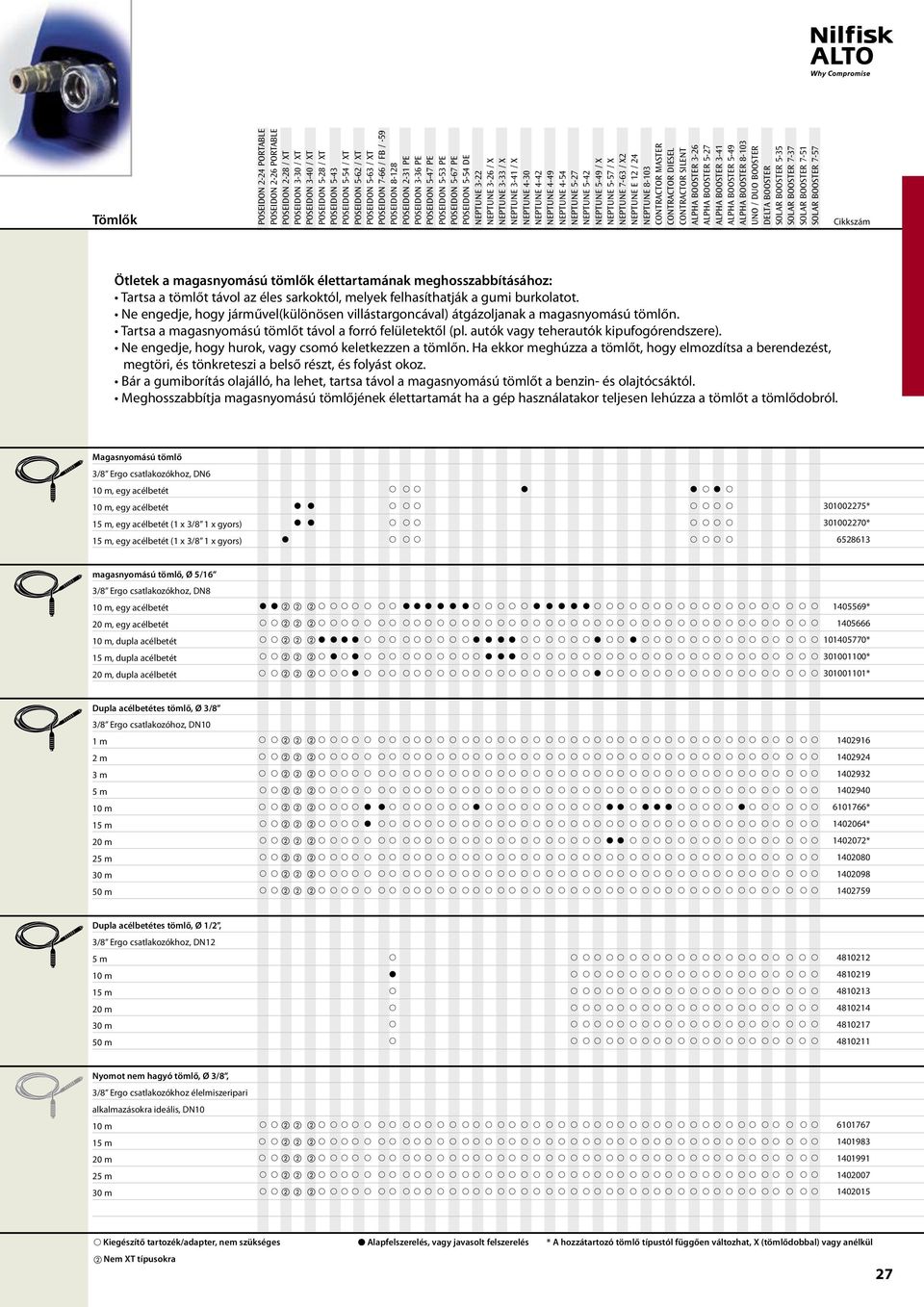

2 Tömlők alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR 7-57 Ötletek a magasnyomású tömlők élettartamák meghosszabbításához: Tartsa a tömlőt távol az éles sarkoktól, melyek felhasíthatják a gumi burkolatot. Ne engedje, hogy járművel(különösen villástargoncával) átgázoljak a magasnyomású tömlőn. Tartsa a magasnyomású tömlőt távol a forró felületektől (pl. autók vagy teherautók kipufogórendszere). Ne engedje, hogy hurok, vagy csomó keletkezzen a tömlőn. Ha ekkor meghúzza a tömlőt, hogy elmozdítsa a berendezést, megtöri, és tönkreteszi a belső részt, és folyást okoz. Bár a gumiborítás olajálló, ha lehet, tartsa távol a magasnyomású tömlőt a benzin- és olajtócsáktól. Meghosszabbítja magasnyomású tömlőjének élettartamát ha a gép használatakor teljesen lehúzza a tömlőt a tömlődobról. Magasnyomású tömlő 3/8 Ergo csatlakozókhoz, DN6 10 m, egy acélbetét 10 m, egy acélbetét 15 m, egy acélbetét (1 x 3/8 1 x gyors) 15 m, egy acélbetét (1 x 3/8 1 x gyors) * * magasnyomású tömlő, Ø 5/16 3/8 Ergo csatlakozókhoz, DN8 10 m, egy acélbetét 20 m, egy acélbetét 10 m, dupla acélbetét 15 m, dupla acélbetét 20 m, dupla acélbetét * * * * Dupla acélbetétes tömlő, Ø 3/8 3/8 Ergo csatlakozóhoz, DN10 1 m 2 m 3 m 5 m 10 m 15 m 20 m 25 m 30 m 50 m * * * Dupla acélbetétes tömlő, Ø 1/2, 3/8 Ergo csatlakozókhoz, DN12 5 m m 15 m 20 m 30 m 50 m Nyomot nem hagyó tömlő, Ø 3/8, 3/8 Ergo csatlakozókhoz élelmiszeripari alkalmazásokra ideális, DN10 10 m 15 m 20 m 25 m 30 m Kiegészítő tartozék/adapter, nem szükséges Alapfelszerelés, vagy javasolt felszerelés * A hozzátartozó tömlő típustól függően változhat, X (tömlődobbal) vagy anélkül 2 Nem XT típusokra 27

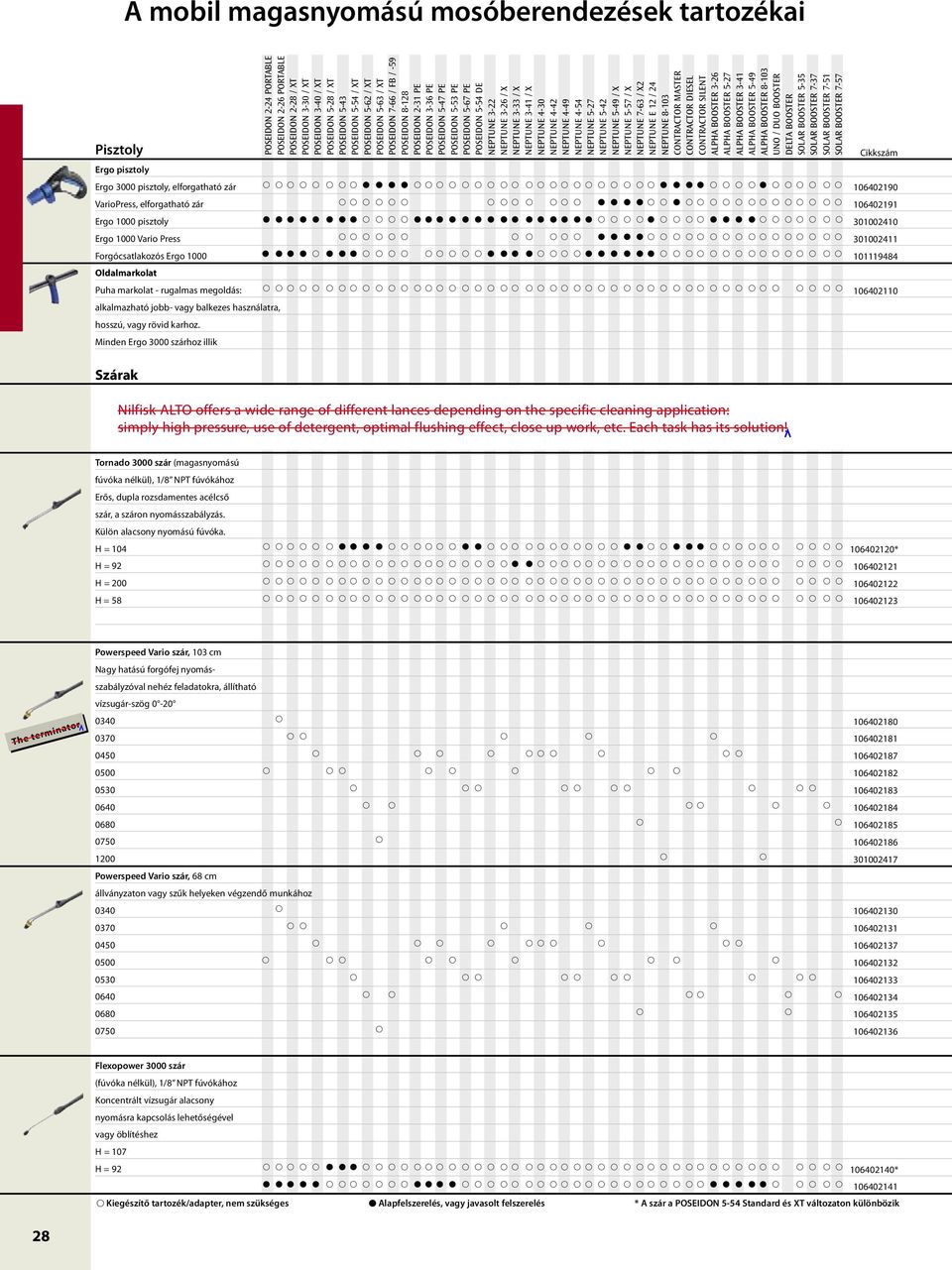

3 A mobil magasnyomású mosóberendezések tartozékai Pisztoly Ergo pisztoly Ergo 3000 pisztoly, elforgatható zár VarioPress, elforgatható zár Ergo 1000 pisztoly Ergo 1000 Vario Press Forgócsatlakozós Ergo 1000 Oldalmarkolat Puha markolat - rugalmas megoldás: alkalmazható jobb- vagy balkezes használatra, hosszú, vagy rövid karhoz. Minden Ergo 3000 szárhoz illik alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR Szárak Nilfisk-ALTO offers a wide range of different lances depending on the specific cleaning application: simply high pressure, use of detergent, optimal flushing effect, close up work, etc. Each task has its solution! Tordo 3000 szár (magasnyomású fúvóka nélkül), 1/8 NPT fúvókához Erős, dupla rozsdamentes acélcső szár, a száron nyomásszabályzás. Külön alacsony nyomású fúvóka. H = * H = H = H = The termitor Powerspeed Vario szár, 103 cm Nagy hatású forgófej nyomásszabályzóval nehéz feladatokra, állítható vízsugár-szög Powerspeed Vario szár, 68 cm állványzaton vagy szűk helyeken végzendő munkához Flexopower 3000 szár (fúvóka nélkül), 1/8 NPT fúvókához Koncentrált vízsugár alacsony nyomásra kapcsolás lehetőségével vagy öblítéshez H = 107 H = * Kiegészítő tartozék/adapter, nem szükséges Alapfelszerelés, vagy javasolt felszerelés * A szár a POSEIDON 5-54 Standard és XT változaton különbözik 28

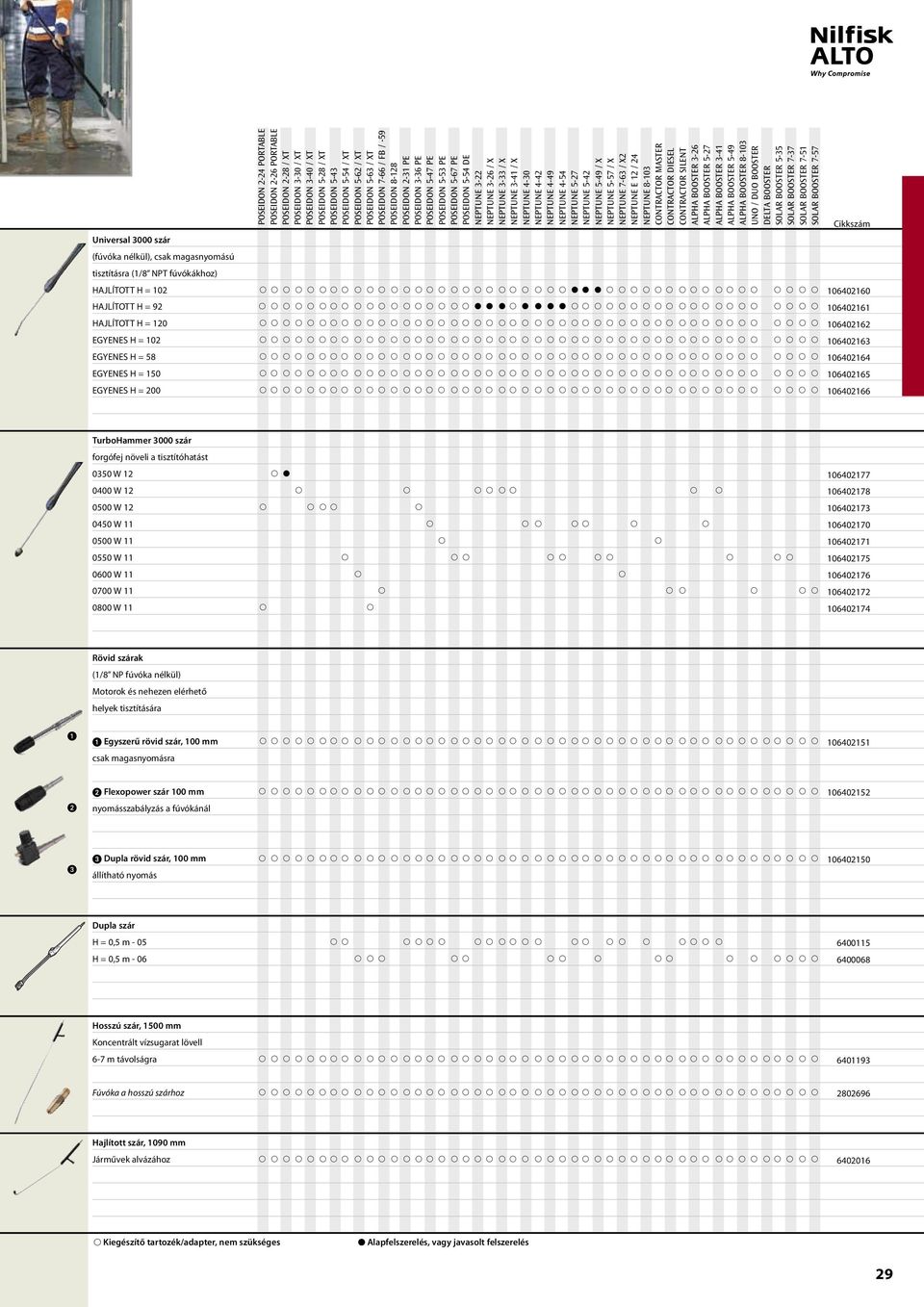

4 Universal 3000 szár (fúvóka nélkül), csak magasnyomású tisztításra (1/8 NPT fúvókákhoz) HAJLÍTOTT H = 102 HAJLÍTOTT H = 92 HAJLÍTOTT H = 120 EGYENES H = 102 EGYENES H = 58 EGYENES H = 150 EGYENES H = 200 alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR TurboHammer 3000 szár forgófej növeli a tisztítóhatást 0350 W W W W W W W W W Rövid szárak (1/8 NP fúvóka nélkül) Motorok és nehezen elérhető helyek tisztítására Egyszerű rövid szár, 100 mm csak magasnyomásra Flexopower szár 100 mm nyomásszabályzás a fúvókánál ➌ ➌ Dupla rövid szár, 100 mm állítható nyomás Dupla szár H = 0,5 m H = 0,5 m Hosszú szár, 1500 mm Koncentrált vízsugarat lövell 6-7 m távolságra Fúvóka a hosszú szárhoz Hajlított szár, 1090 mm Járművek alvázához Kiegészítő tartozék/adapter, nem szükséges Alapfelszerelés, vagy javasolt felszerelés 29

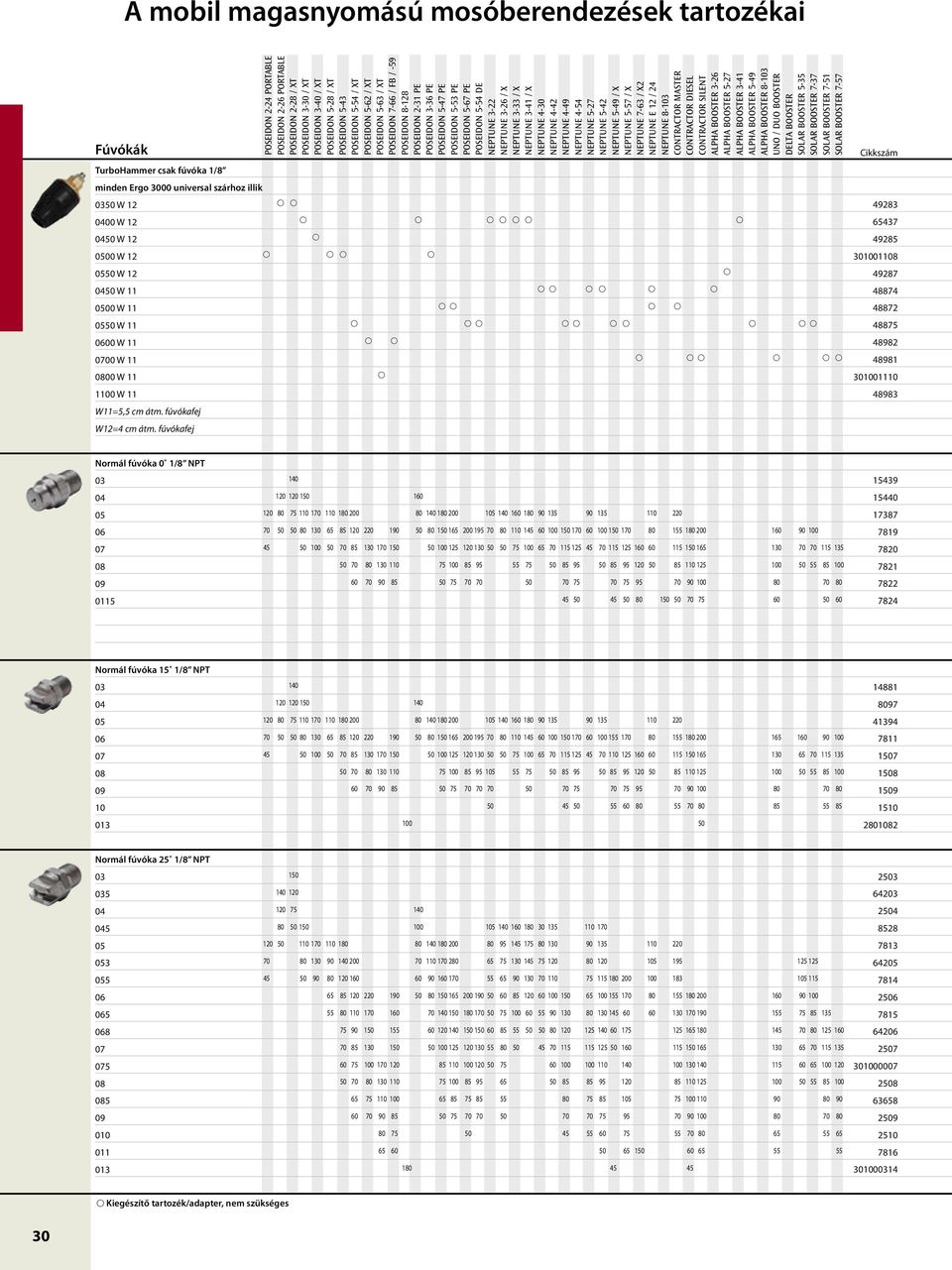

5 A mobil magasnyomású mosóberendezések tartozékai Fúvókák TurboHammer csak fúvóka 1/8 minden Ergo 3000 universal szárhoz illik 0350 W W W W W W W W W W W W 11 W11=5,5 cm átm. fúvókafej W12=4 cm átm. fúvókafej alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR Normál fúvóka 0 1/8 NPT Normál fúvóka 15 1/8 NPT Normál fúvóka 25 1/8 NPT Kiegészítő tartozék/adapter, nem szükséges 30

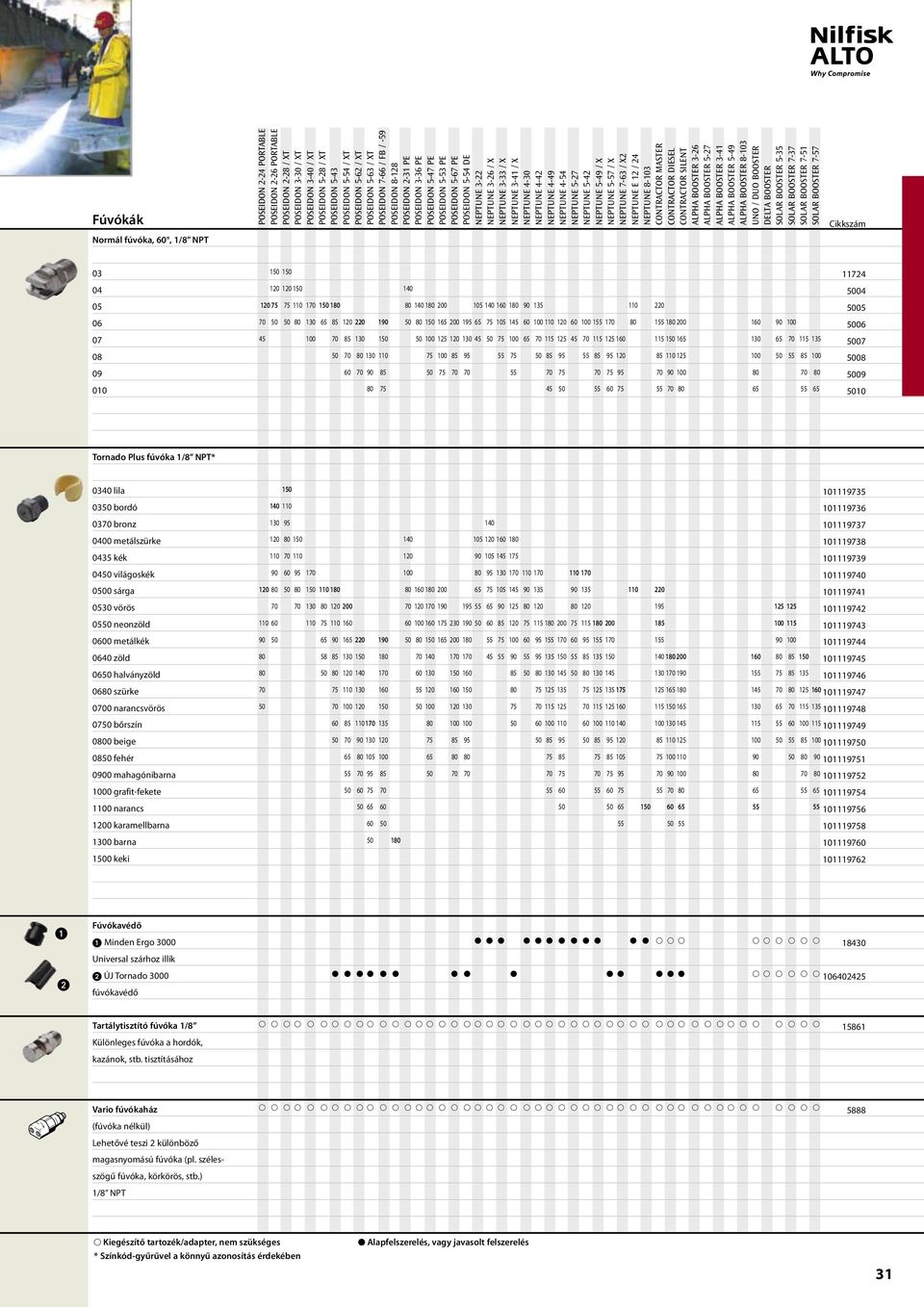

6 Fúvókák Normál fúvóka, 60, 1/8 NPT alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR Tordo Plus fúvóka 1/8 NPT* 0340 lila 0350 bordó 0370 bronz 0400 metálszürke 0435 kék 0450 világoskék 0500 sárga 0530 vörös 0550 neonzöld 0600 metálkék 0640 zöld 0650 halványzöld szürke 0700 rancsvörös 0750 bőrszín 0800 beige 0850 fehér 0900 mahagónibar 1000 grafit-fekete 1100 rancs karamellbar bar keki Fúvókavédő Minden Ergo Universal szárhoz illik ÚJ Tordo 3000 fúvókavédő Tartálytisztító fúvóka 1/ Különleges fúvóka a hordók, kazánok, stb. tisztításához Vario fúvókaház 5888 (fúvóka nélkül) Lehetővé teszi 2 különböző Gehäuse-Variodüse 5888 magasnyomású fúvóka (pl. szélesszögű fúvóka, körkörös, stb.) 1/8 NPT Kiegészítő tartozék/adapter, nem szükséges * Színkód-gyűrűvel a könnyű azonosítás érdekében Alapfelszerelés, vagy javasolt felszerelés 31

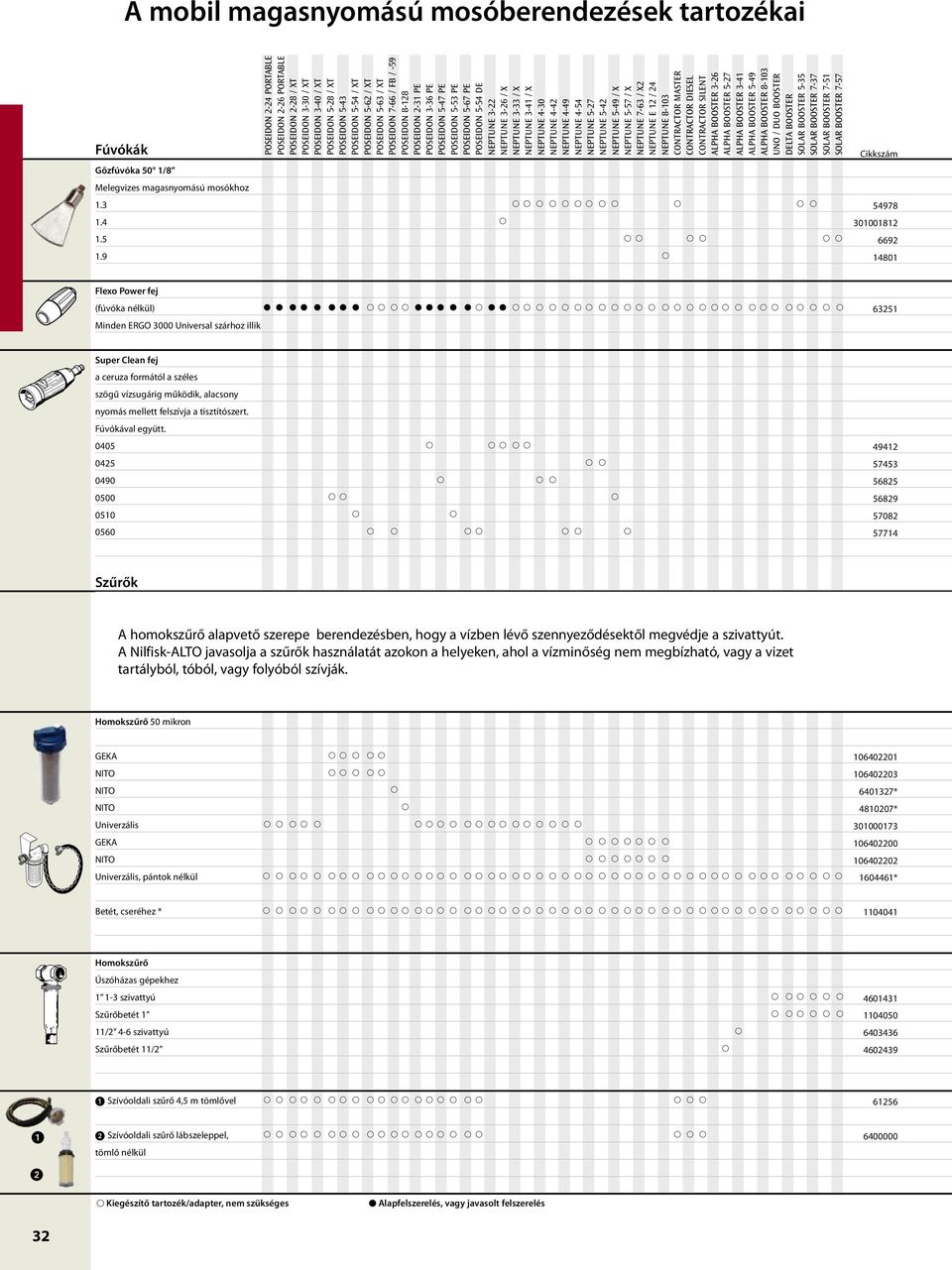

7 A mobil magasnyomású mosóberendezések tartozékai Fúvókák Gőzfúvóka 50 1/8 Melegvizes magasnyomású mosókhoz alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR Flexo Power fej (fúvóka nélkül) Minden ERGO 3000 Universal szárhoz illik Super Clean fej a ceruza formától a széles szögű vízsugárig működik, alacsony nyomás mellett felszívja a tisztítószert. Super-Clean-Düse HL-I Fúvókával együtt Szűrők A homokszűrő alapvető szerepe berendezésben, hogy a vízben lévő szennyeződésektől megvédje a szivattyút. A Nilfisk-ALTO javasolja a szűrők használatát azokon a helyeken, ahol a vízminőség nem megbízható, vagy a vizet tartályból, tóból, vagy folyóból szívják. Homokszűrő 50 mikron GEKA NITO NITO * NITO * Univerzális GEKA NITO Univerzális, pántok nélkül * Betét, cseréhez * Homokszűrő Úszóházas gépekhez szivattyú Szűrőbetét 1 11/2 4-6 szivattyú Szűrőbetét 11/ Szívóoldali szűrő 4,5 m tömlővel Szívóoldali szűrő lábszeleppel, tömlő nélkül Kiegészítő tartozék/adapter, nem szükséges Alapfelszerelés, vagy javasolt felszerelés 32

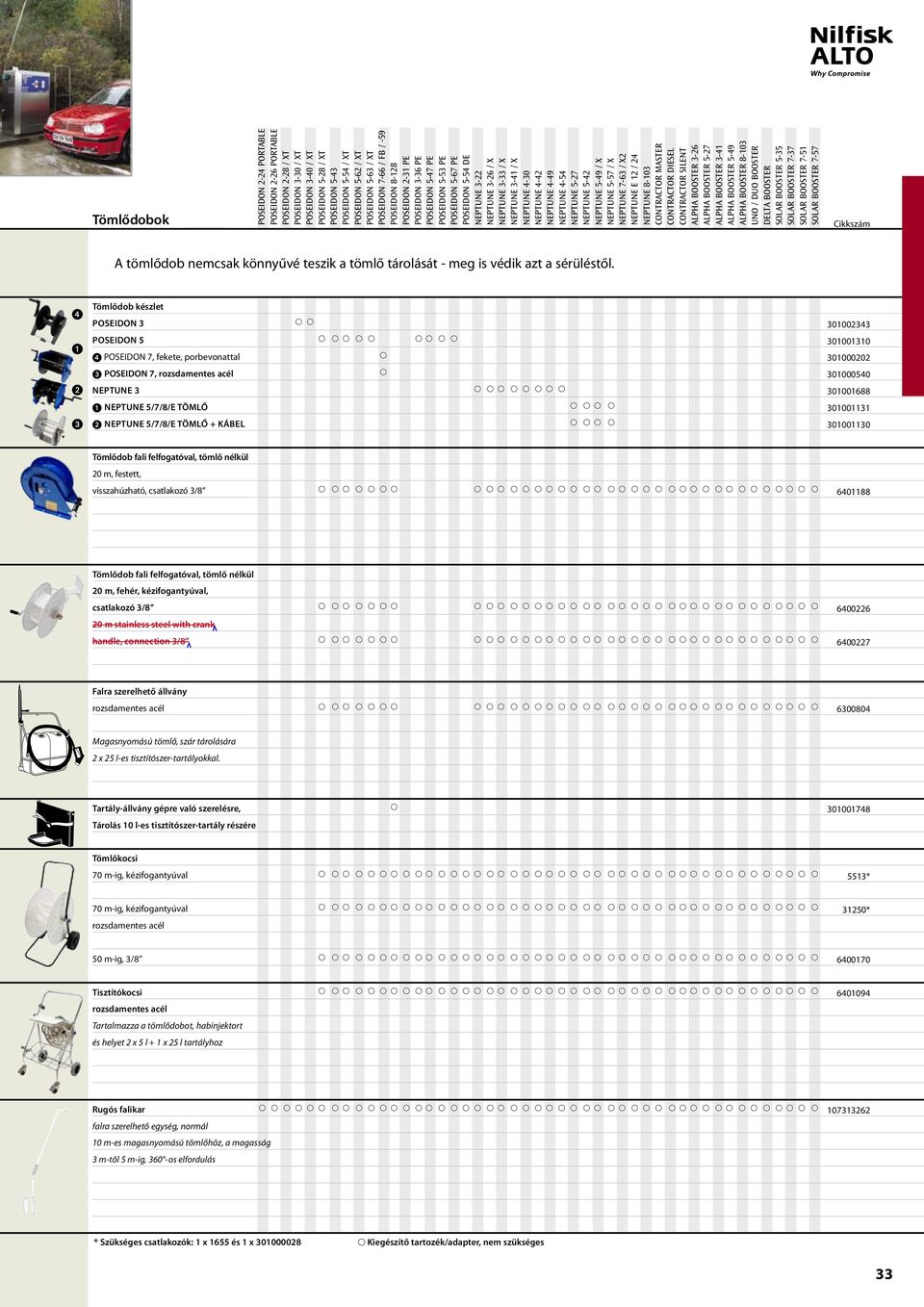

8 Tömlődobok alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR 7-57 A tömlődob nemcsak könnyűvé teszik a tömlő tárolását - meg is védik azt a sérüléstől. ➍ Tömlődob készlet Poseidon Poseidon 5 ➍ POSEIDON 7, fekete, porbevottal ➌ POSEIDON 7, rozsdamentes acél NEPTUNE ➌ Neptune 5/7/8/E TÖMLŐ Neptune 5/7/8/E TÖMLŐ + KÁBEL Tömlődob fali felfogatóval, tömlő nélkül 20 m, festett, visszahúzható, csatlakozó 3/ Tömlődob fali felfogatóval, tömlő nélkül 20 m, fehér, kézifogantyúval, csatlakozó 3/ m stainless steel with crank handle, connection 3/ Falra szerelhető állvány rozsdamentes acél Magasnyomású tömlő, szár tárolására 2 x 25 l-es tisztítószer-tartályokkal. Tartály-állvány gépre való szerelésre, Tárolás 10 l-es tisztítószer-tartály részére Tömlőkocsi 70 m-ig, kézifogantyúval 5513* 70 m-ig, kézifogantyúval rozsdamentes acél 31250* 50 m-ig, 3/ Tisztítókocsi rozsdamentes acél Tartalmazza a tömlődobot, habinjektort és helyet 2 x 5 l + 1 x 25 l tartályhoz Rugós falikar falra szerelhető egység, normál 10 m-es magasnyomású tömlőhöz, a magasság 3 m-től 5 m-ig, 360 -os elfordulás * Szükséges csatlakozók: 1 x 1655 és 1 x Kiegészítő tartozék/adapter, nem szükséges 33

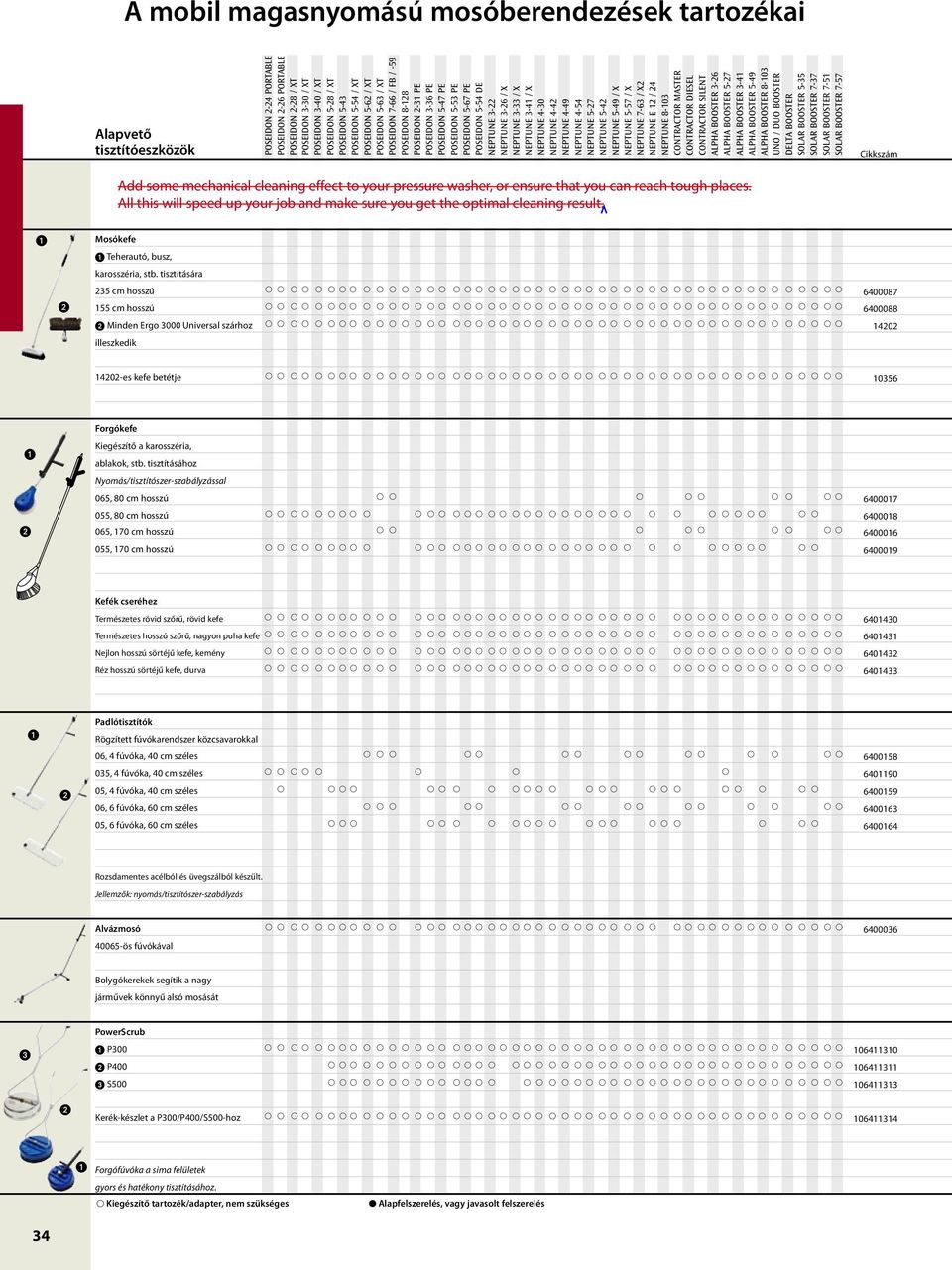

9 A mobil magasnyomású mosóberendezések tartozékai Alapvető tisztítóeszközök alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR 7-57 Add some mechanical cleaning effect to your pressure washer, or ensure that you can reach tough places. All this will speed up your job and make sure you get the optimal cleaning result. Mosókefe Teherautó, busz, karosszéria, stb. tisztítására 235 cm hosszú 155 cm hosszú Minden Ergo 3000 Universal szárhoz illeszkedik es kefe betétje Forgókefe Kiegészítő a karosszéria, ablakok, stb. tisztításához Nyomás/tisztítószer-szabályzással 065, 80 cm hosszú , 80 cm hosszú 065, 170 cm hosszú , 170 cm hosszú Kefék cseréhez Természetes rövid szőrű, rövid kefe Természetes hosszú szőrű, gyon puha kefe Nejlon hosszú sörtéjű kefe, kemény Réz hosszú sörtéjű kefe, durva Padlótisztítók Rögzített fúvókarendszer közcsavarokkal 06, 4 fúvóka, 40 cm széles , 4 fúvóka, 40 cm széles , 4 fúvóka, 40 cm széles 06, 6 fúvóka, 60 cm széles , 6 fúvóka, 60 cm széles Rozsdamentes acélból és üvegszálból készült. Jellemzők: nyomás/tisztítószer-szabályzás Alvázmosó ös fúvókával Bolygókerekek segítik a gy járművek könnyű alsó mosását PowerScrub ➌ P300 P ➌ S Kerék-készlet a P300/P400/S500-hoz Forgófúvóka a sima felületek gyors és hatékony tisztításához. Kiegészítő tartozék/adapter, nem szükséges Alapfelszerelés, vagy javasolt felszerelés 34

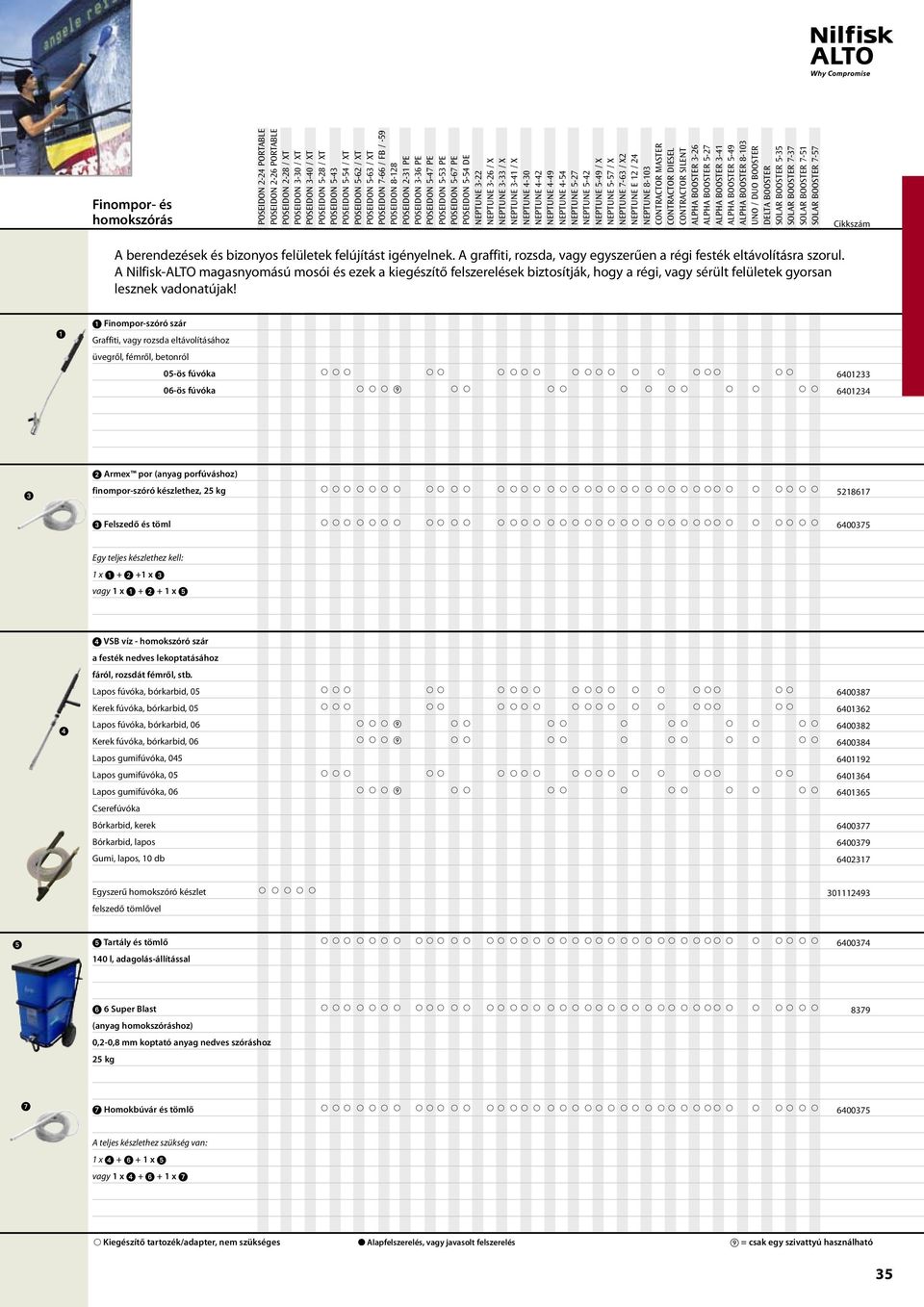

10 Finompor- és homokszórás alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR A berendezések és bizonyos felületek felújítást igényelnek. A graffiti, rozsda, vagy egyszerűen a régi festék eltávolításra szorul. A Nilfisk-ALTO magasnyomású mosói és ezek a kiegészítő felszerelések biztosítják, hogy a régi, vagy sérült felületek gyorsan lesznek vadotújak! Finompor-szóró szár Graffiti, vagy rozsda eltávolításához üvegről, fémről, betonról 05-ös fúvóka 06-ös fúvóka Armex por (anyag porfúváshoz) ➌ finompor-szóró készlethez, 25 kg ➌ Felszedő és töml Egy teljes készlethez kell: 1 x + +1 x ➌ vagy 1 x x ➎ ➍ VSB víz - homokszóró szár a festék nedves lekoptatásához fáról, rozsdát fémről, stb. Lapos fúvóka, bórkarbid, Kerek fúvóka, bórkarbid, ➍ Lapos fúvóka, bórkarbid, 06 Kerek fúvóka, bórkarbid, Lapos gumifúvóka, Lapos gumifúvóka, Lapos gumifúvóka, Cserefúvóka Bórkarbid, kerek Bórkarbid, lapos Gumi, lapos, 10 db Egyszerű homokszóró készlet felszedő tömlővel ➎ ➎ Tartály és tömlő l, adagolás-állítással ➏ 6 Super Blast 8379 (anyag homokszóráshoz) 0,2-0,8 mm koptató anyag nedves szóráshoz 25 kg ➐ ❼ Homokbúvár és tömlő A teljes készlethez szükség van: 1 x ➍ + ➏ + 1 x ➎ vagy 1 x ➍ + ➏ + 1 x ➐ Kiegészítő tartozék/adapter, nem szükséges Alapfelszerelés, vagy javasolt felszerelés 9 = csak egy szivattyú használható 35

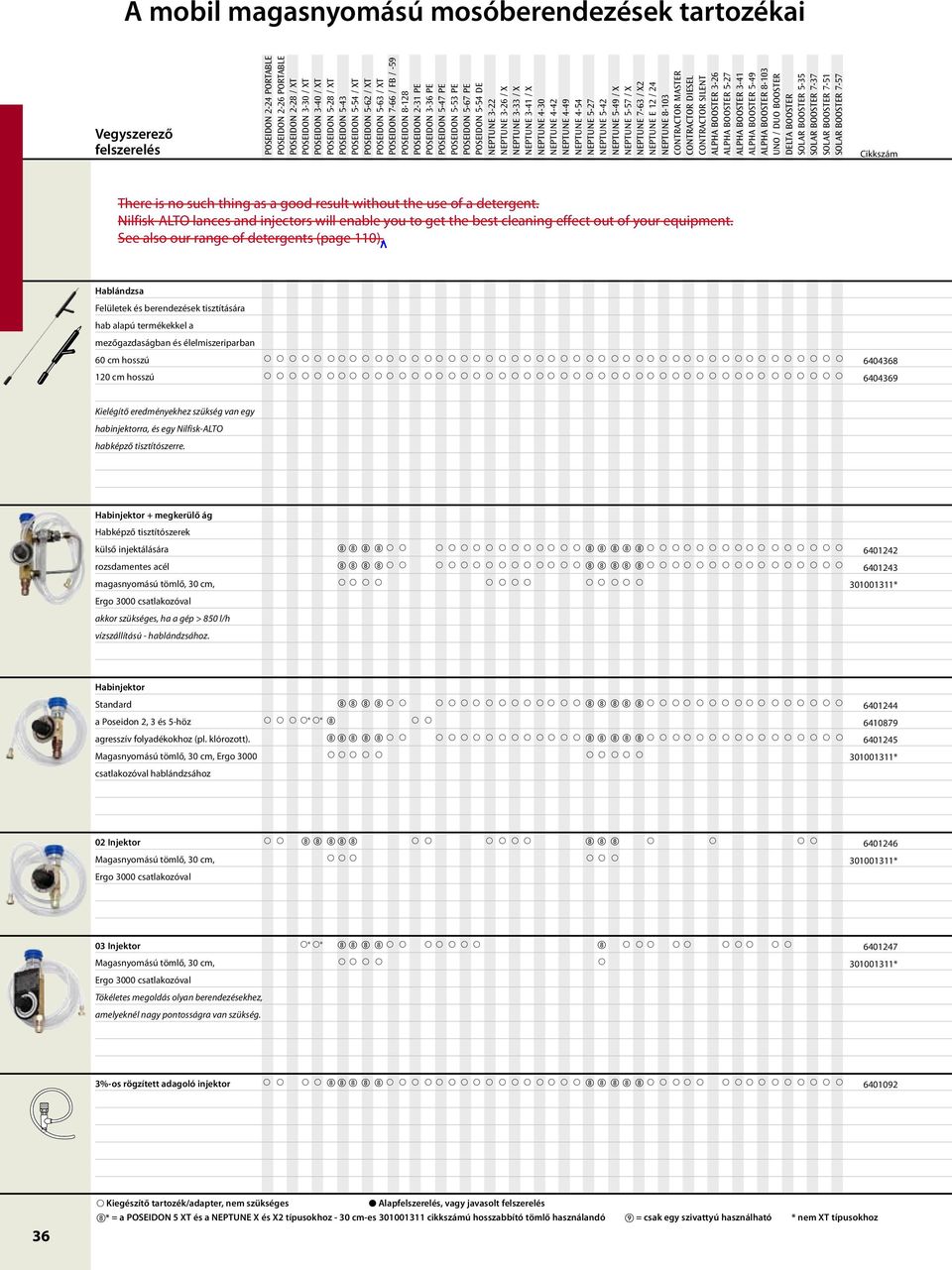

11 A mobil magasnyomású mosóberendezések tartozékai Vegyszerező felszerelés alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR 7-57 There is no such thing as a good result without the use of a detergent. Nilfisk-ALTO lances and injectors will eble you to get the best cleaning effect out of your equipment. See also our range of detergents (page 110). Hablándzsa Felületek és berendezések tisztítására hab alapú termékekkel a mezőgazdaságban és élelmiszeriparban 60 cm hosszú 120 cm hosszú Kielégítő eredményekhez szükség van egy habinjektorra, és egy Nilfisk-ALTO habképző tisztítószerre. Habinjektor + megkerülő ág Habképző tisztítószerek külső injektálására rozsdamentes acél magasnyomású tömlő, 30 cm, Ergo 3000 csatlakozóval akkor szükséges, ha a gép > 850 l/h vízszállítású - hablándzsához * Habinjektor Standard a Poseidon 2, 3 és 5-höz agresszív folyadékokhoz (pl. klórozott). Magasnyomású tömlő, 30 cm, Ergo 3000 csatlakozóval hablándzsához * * * 02 Injektor Magasnyomású tömlő, 30 cm, Ergo 3000 csatlakozóval * 03 Injektor Magasnyomású tömlő, 30 cm, Ergo 3000 csatlakozóval Tökéletes megoldás olyan berendezésekhez, amelyeknél gy pontosságra van szükség. * * * 3%-os rögzített adagoló injektor Kiegészítő tartozék/adapter, nem szükséges Alapfelszerelés, vagy javasolt felszerelés 8* = a POSEIDON 5 XT és a NEPTUNE X és X2 típusokhoz - 30 cm-es cikkszámú hosszabbító tömlő használandó 9 = csak egy szivattyú használható * nem XT típusokhoz

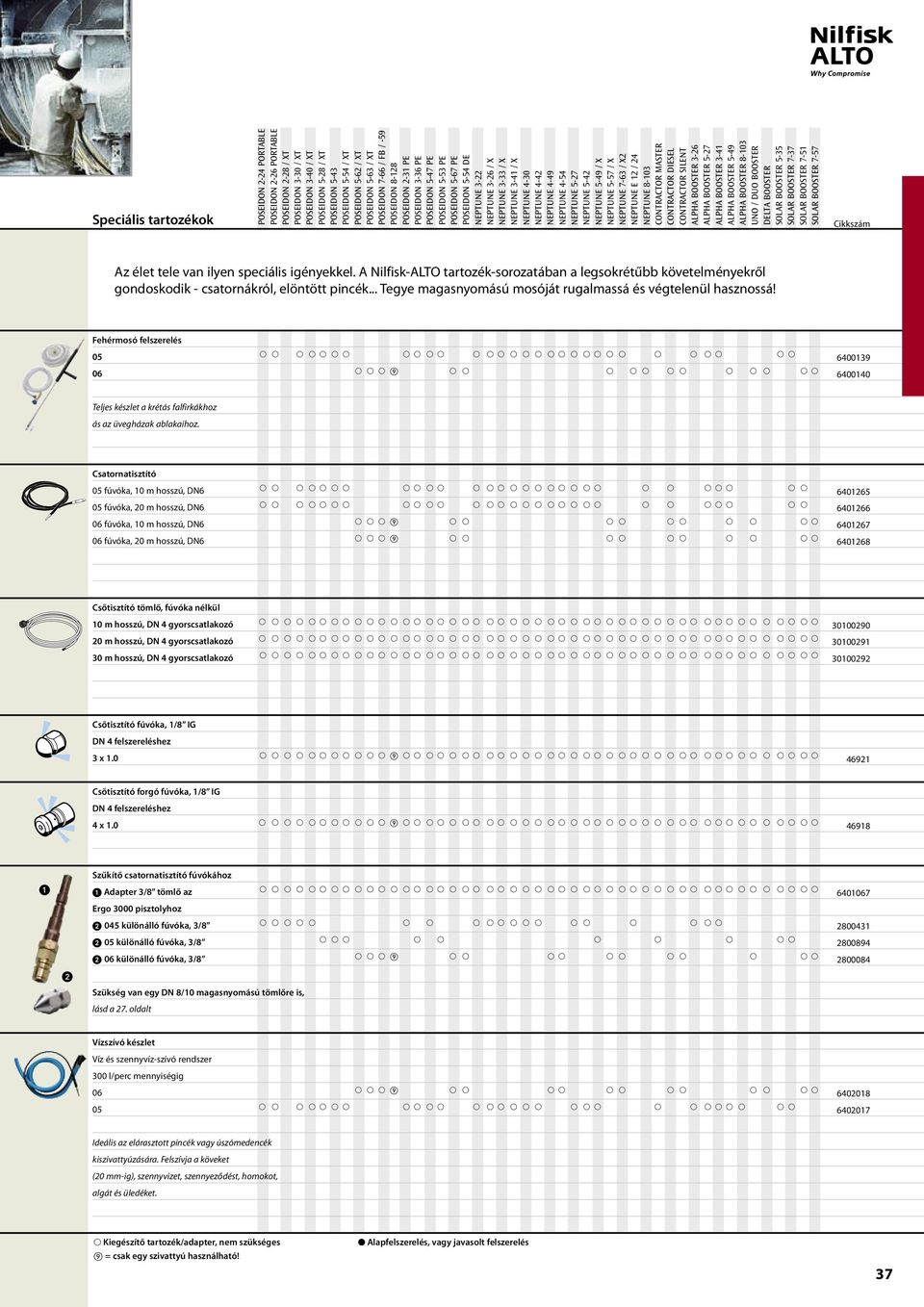

12 Speciális tartozékok alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR 7-57 Az élet tele van ilyen speciális igényekkel. A Nilfisk-ALTO tartozék-sorozatában a legsokrétűbb követelményekről gondoskodik - csatornákról, elöntött pincék... Tegye magasnyomású mosóját rugalmassá és végtelenül hasznossá! Fehérmosó felszerelés Teljes készlet a krétás falfirkákhoz ás az üvegházak ablakaihoz. Csatortisztító 05 fúvóka, 10 m hosszú, DN6 05 fúvóka, 20 m hosszú, DN6 06 fúvóka, 10 m hosszú, DN6 06 fúvóka, 20 m hosszú, DN Csőtisztító tömlő, fúvóka nélkül 10 m hosszú, DN 4 gyorscsatlakozó 20 m hosszú, DN 4 gyorscsatlakozó 30 m hosszú, DN 4 gyorscsatlakozó Csőtisztító fúvóka, 1/8 IG DN 4 felszereléshez 3 x Csőtisztító forgó fúvóka, 1/8 IG DN 4 felszereléshez 4 x Szűkítő csatortisztító fúvókához Adapter 3/8 tömlő az Ergo 3000 pisztolyhoz 045 különálló fúvóka, 3/ különálló fúvóka, 3/ különálló fúvóka, 3/ Szükség van egy DN 8/10 magasnyomású tömlőre is, lásd a 27. oldalt Vízszívó készlet Víz és szennyvíz-szívó rendszer 300 l/perc mennyiségig Ideális az elárasztott pincék vagy úszómedencék kiszivattyúzására. Felszívja a köveket (20 mm-ig), szennyvizet, szennyeződést, homokot, algát és üledéket. Kiegészítő tartozék/adapter, nem szükséges 9 = csak egy szivattyú használható! Alapfelszerelés, vagy javasolt felszerelés 37

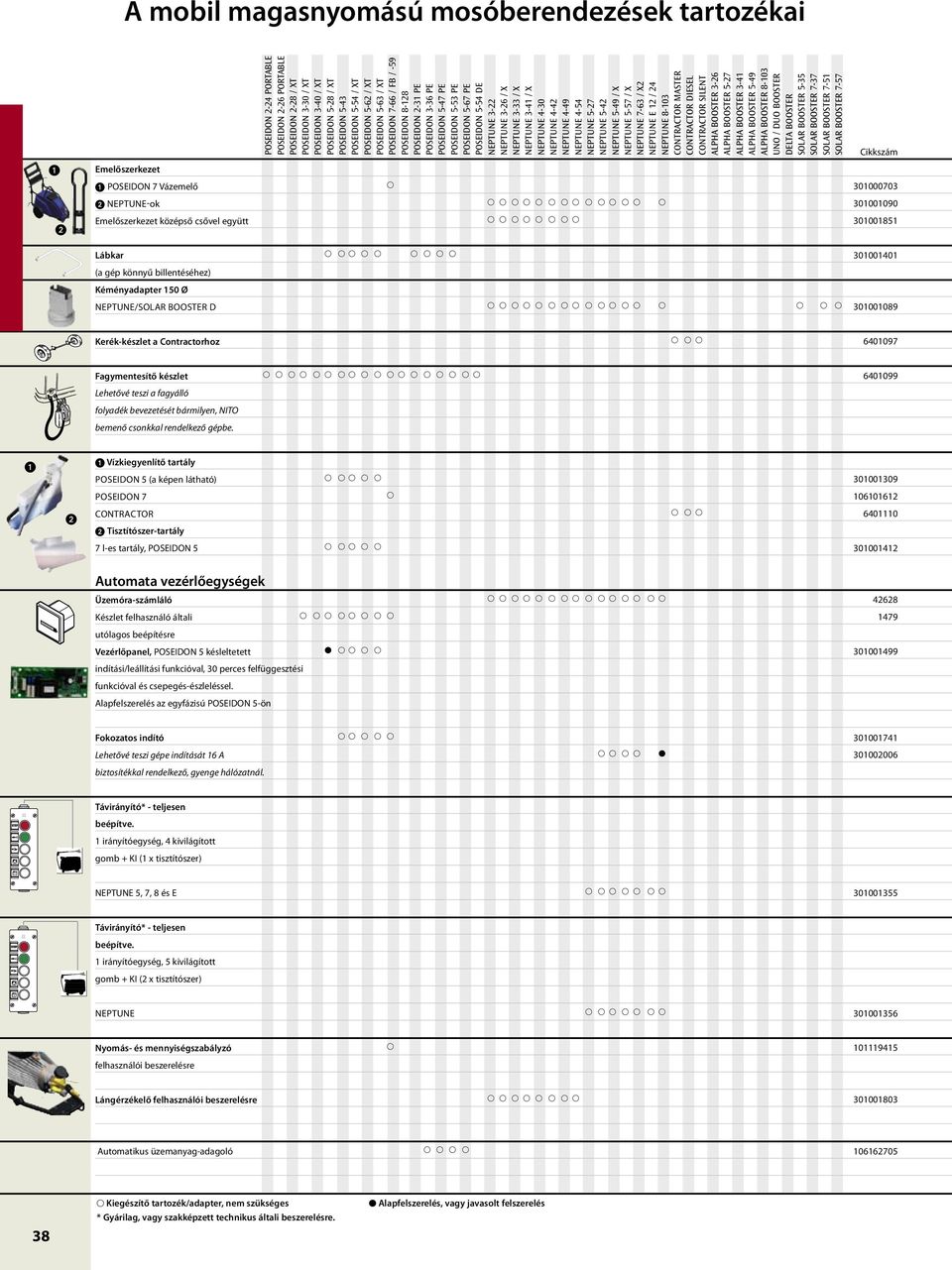

13 A mobil magasnyomású mosóberendezések tartozékai alpha 3-26 alpha 5-27 alpha 3-41 alpha 5-49 alpha UNO / DUO DELTA SOLAR 5-35 SOLAR 7-37 SOLAR 7-51 SOLAR 7-57 Emelőszerkezet POSEIDON 7 Vázemelő NEPTUNE-ok Emelőszerkezet középső csővel együtt Lábkar (a gép könnyű billentéséhez) Kéményadapter 150 Ø NEPTUNE/SOLAR D Kerék-készlet a Contractorhoz Fagymentesítő készlet Lehetővé teszi a fagyálló folyadék bevezetését bármilyen, NITO bemenő csonkkal rendelkező gépbe. Vízkiegyenlítő tartály Poseidon 5 (a képen látható) Poseidon Contractor Tisztítószer-tartály l-es tartály, POSEIDON Automata vezérlőegységek Üzemóra-számláló Készlet felhasználó általi utólagos beépítésre Vezérlőpanel, POSEIDON 5 késleltetett indítási/leállítási funkcióval, 30 perces felfüggesztési funkcióval és csepegés-észleléssel. Alapfelszerelés az egyfázisú POSEIDON 5-ön Fokozatos indító Lehetővé teszi gépe indítását 16 A biztosítékkal rendelkező, gyenge hálózatnál. Távirányító* - teljesen beépítve. 1 irányítóegység, 4 kivilágított gomb + KI (1 x tisztítószer) NEPTUNE 5, 7, 8 és E Távirányító* - teljesen beépítve. 1 irányítóegység, 5 kivilágított Pos. 17, Seite gomb + KI (2 x tisztítószer) Neptune Nyomás- és mennyiségszabályzó felhasználói beszerelésre Pos. 17, Seite Lángérzékelő felhasználói beszerelésre Automatikus üzemanyag-adagoló Kiegészítő tartozék/adapter, nem szükséges * Gyárilag, vagy szakképzett technikus általi beszerelésre. Alapfelszerelés, vagy javasolt felszerelés

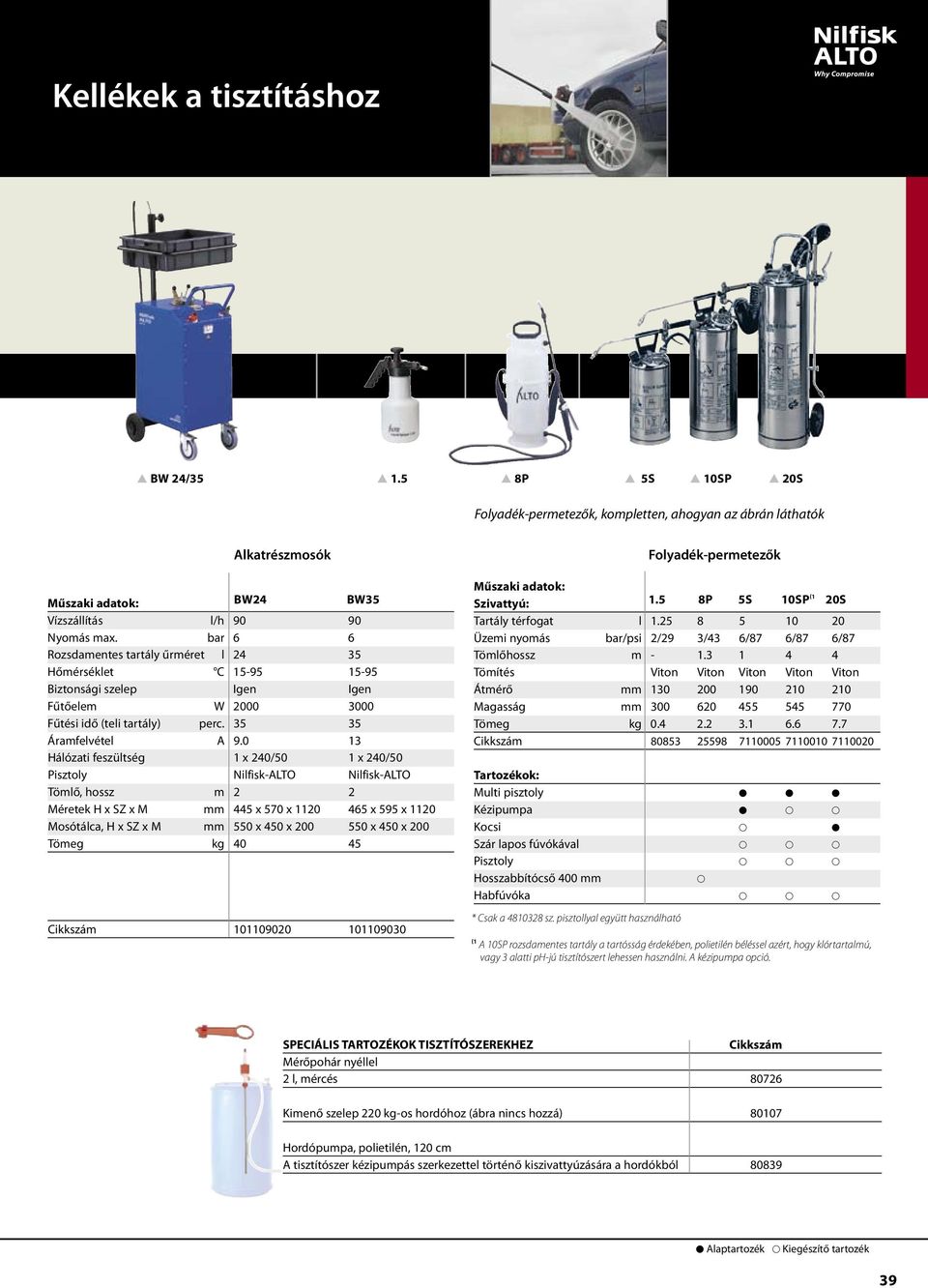

14 Kellékek a tisztításhoz BW 24/ P 5S 10SP 20S Folyadék-permetezők, kompletten, ahogyan az ábrán láthatók Alkatrészmosók Műszaki adatok: Vízszállítás BW24 l/h 90 bw35 90 Nyomás max. bar 6 6 Rozsdamentes tartály űrméret l Hőmérséklet C Biztonsági szelep Igen Igen Fűtőelem W Fűtési idő (teli tartály) perc Áramfelvétel A Hálózati feszültség 1 x 240/50 1 x 240/50 Pisztoly Nilfisk-ALTO Nilfisk-ALTO Tömlő, hossz m 2 2 Méretek H x SZ x M mm 445 x 570 x x 595 x 1120 Mosótálca, H x SZ x M mm 550 x 450 x x 450 x 200 Tömeg kg Műszaki adatok: Szivattyú: Tartály térfogat 1.5 l P 8 5S 5 10SP ( S 20 Üzemi nyomás bar/psi 2/29 3/43 6/87 6/87 6/87 Tömlőhossz m Tömítés Viton Viton Viton Viton Viton Átmérő mm Magasság mm Tömeg kg Tartozékok: Multi pisztoly Kézipumpa Kocsi Szár lapos fúvókával Pisztoly Hosszabbítócső 400 mm Habfúvóka * Csak a sz. pisztollyal együtt használható Folyadék-permetezők (1 A 10SP rozsdamentes tartály a tartósság érdekében, polietilén béléssel azért, hogy klórtartalmú, vagy 3 alatti ph-jú tisztítószert lehessen használni. A kézipumpa opció. SPECIÁLIS TARTOZÉKOK TISZTÍTÓSZEREKHEZ Mérőpohár nyéllel 2 l, mércés Kimenő szelep 220 kg-os hordóhoz (ábra nincs hozzá) Hordópumpa, polietilén, 120 cm A tisztítószer kézipumpás szerkezettel történő kiszivattyúzására a hordókból Alaptartozék Kiegészítő tartozék 39

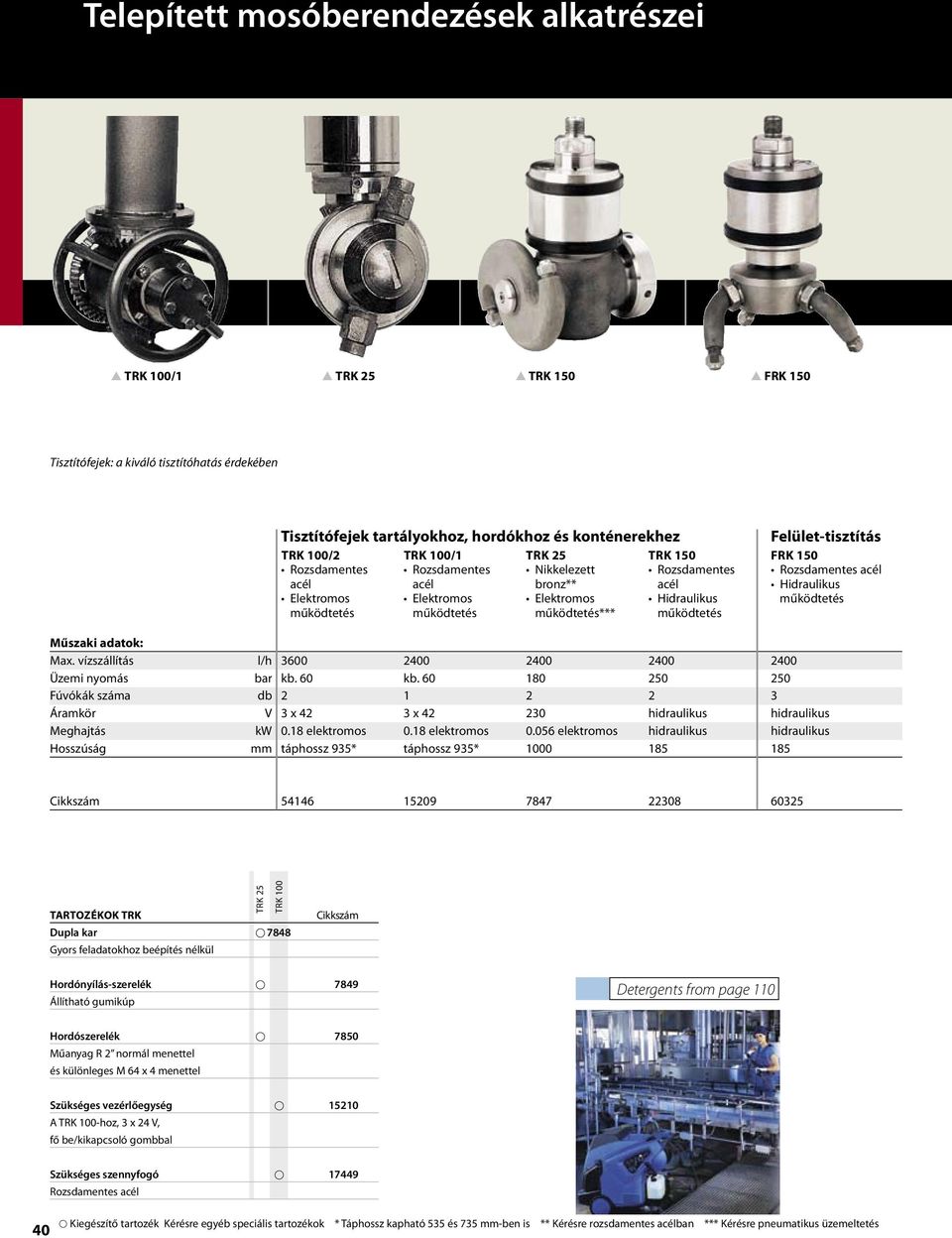

15 Telepített mosóberendezések alkatrészei TRK 100/1 TRK 25 TRK 150 FRK 150 Tisztítófejek: a kiváló tisztítóhatás érdekében Tisztítófejek tartályokhoz, hordókhoz és konténerekhez TRK 100/2 TRK 100/1 TRK 25 TRK 150 Rozsdamentes Rozsdamentes Nikkelezett Rozsdamentes acél acél bronz** acél Elektromos Elektromos Elektromos Hidraulikus működtetés működtetés működtetés*** működtetés Felület-tisztítás FRK 150 Rozsdamentes acél Hidraulikus működtetés Műszaki adatok: Max. vízszállítás l/h Üzemi nyomás bar kb. 60 kb Fúvókák száma db Áramkör V 3 x 42 3 x hidraulikus hidraulikus Meghajtás kw 0.18 elektromos 0.18 elektromos elektromos hidraulikus hidraulikus Hosszúság mm táphossz 935* táphossz 935* TARTOZÉKOK TRK TRK 25 TRK 100 Dupla kar 7848 Gyors feladatokhoz beépítés nélkül Hordónyílás-szerelék 7849 Állítható gumikúp Detergents from page 110 Hordószerelék 7850 Műanyag R 2 normál menettel és különleges M 64 x 4 menettel Szükséges vezérlőegység A TRK 100-hoz, 3 x 24 V, fő be/kikapcsoló gombbal 40 Szükséges szennyfogó Rozsdamentes acél Kiegészítő tartozék Kérésre egyéb speciális tartozékok * Táphossz kapható 535 és 735 mm-ben is ** Kérésre rozsdamentes acélban *** Kérésre pneumatikus üzemeltetés

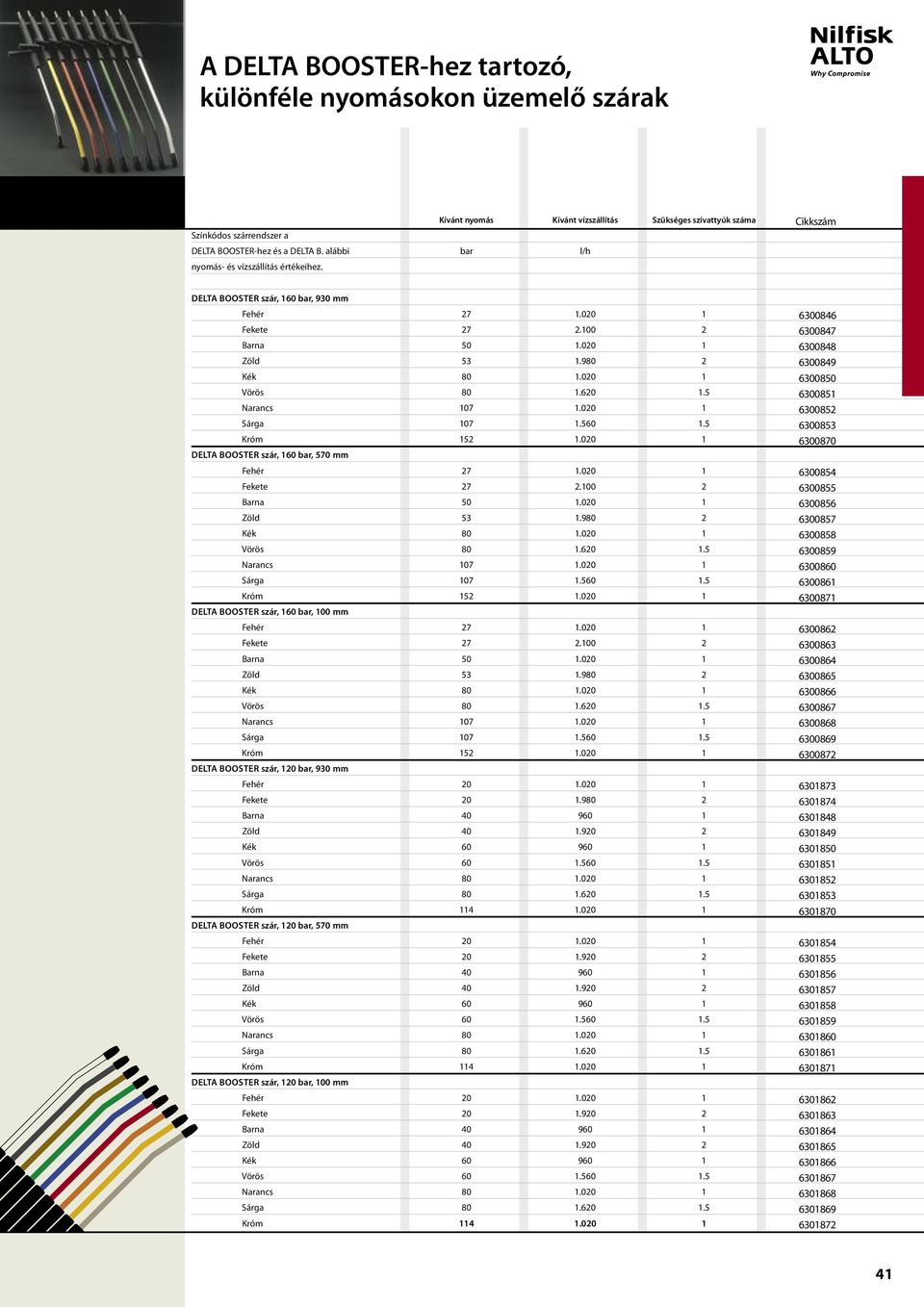

16 A DELTA -hez tartozó, különféle nyomásokon üzemelő szárak Kívánt nyomás Kívánt vízszállítás Szükséges szivattyúk száma Színkódos szárrendszer a DELTA -hez és a DELTA B. alábbi bar l/h nyomás- és vízszállítás értékeihez. DELTA szár, 160 bar, 930 mm Fehér Fekete Bar Zöld Kék Vörös Narancs Sárga Króm DELTA szár, 160 bar, 570 mm Fehér Fekete Bar Zöld Kék Vörös Narancs Sárga Króm DELTA szár, 160 bar, 100 mm Fehér Fekete Bar Zöld Kék Vörös Narancs Sárga Króm DELTA szár, 120 bar, 930 mm Fehér Fekete Bar Zöld Kék Vörös Narancs Sárga Króm DELTA szár, 120 bar, 570 mm Fehér Fekete Bar Zöld Kék Vörös Narancs Sárga Króm DELTA szár, 120 bar, 100 mm Fehér Fekete Bar Zöld Kék Vörös Narancs Sárga Króm

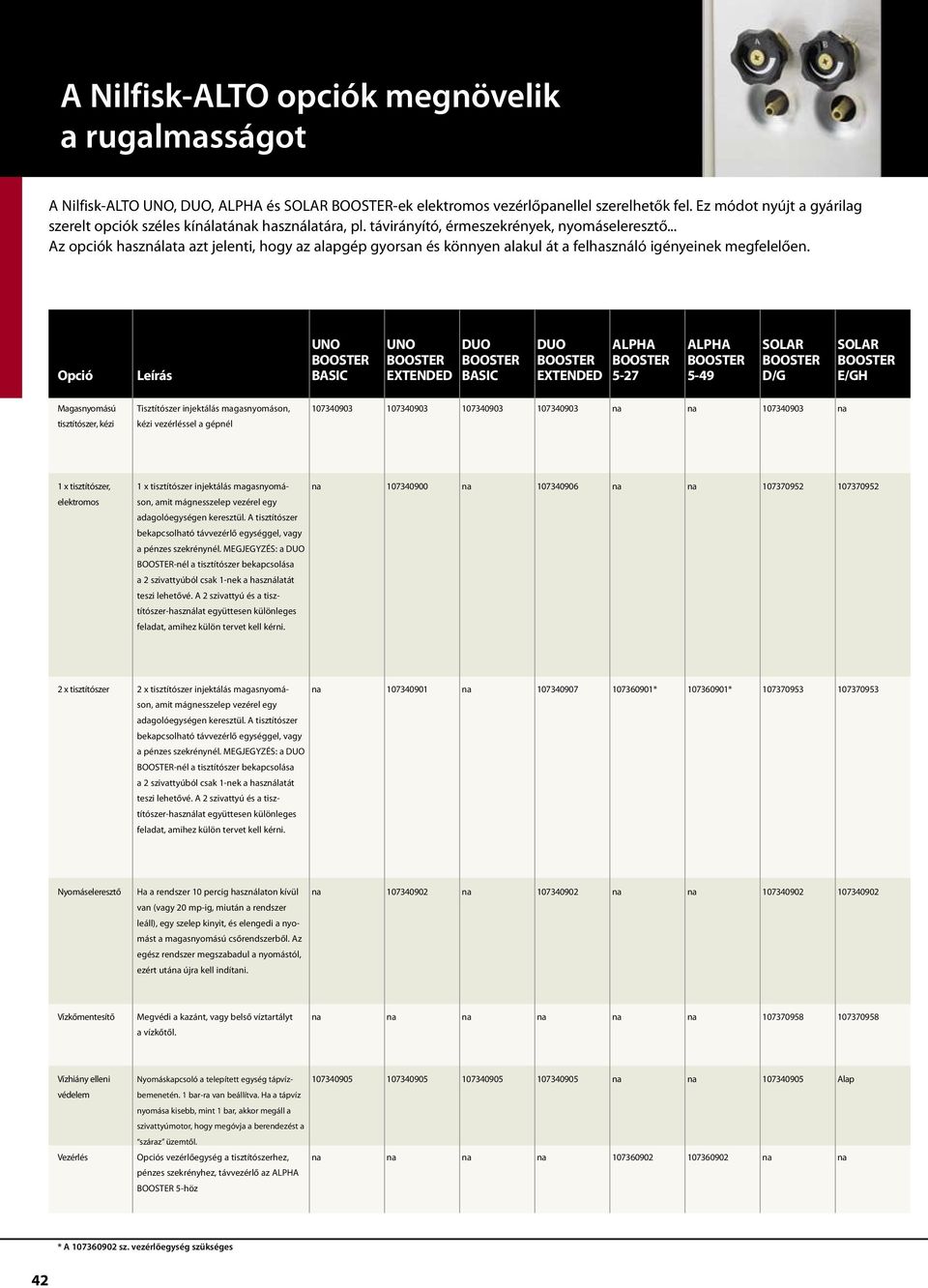

17 A Nilfisk-ALTO opciók megnövelik a rugalmasságot A Nilfisk-ALTO UNO, DUO, ALPHA és SOLAR -ek elektromos vezérlőpanellel szerelhetők fel. Ez módot nyújt a gyárilag szerelt opciók széles kínálaták használatára, pl. távirányító, érmeszekrények, nyomáseleresztő... Az opciók használata azt jelenti, hogy az alapgép gyorsan és könnyen alakul át a felhasználó igényeinek megfelelően. Opció Leírás UNO BASIC UNO EXTENDED DUO BASIC DUO EXTENDED ALPHA 5-27 ALPHA 5-49 SOLAR D/G SOLAR E/GH Magasnyomású tisztítószer, kézi Tisztítószer injektálás magasnyomáson, kézi vezérléssel a gépnél x tisztítószer, elektromos 1 x tisztítószer injektálás magasnyomáson, amit mágnesszelep vezérel egy adagolóegységen keresztül. A tisztítószer bekapcsolható távvezérlő egységgel, vagy a pénzes szekrénynél. MEGJEGYZÉS: a DUO -nél a tisztítószer bekapcsolása a 2 szivattyúból csak 1-nek a használatát teszi lehetővé. A 2 szivattyú és a tisztítószer-használat együttesen különleges feladat, amihez külön tervet kell kérni x tisztítószer 2 x tisztítószer injektálás magasnyomáson, amit mágnesszelep vezérel egy adagolóegységen keresztül. A tisztítószer bekapcsolható távvezérlő egységgel, vagy a pénzes szekrénynél. MEGJEGYZÉS: a DUO -nél a tisztítószer bekapcsolása a 2 szivattyúból csak 1-nek a használatát teszi lehetővé. A 2 szivattyú és a tisztítószer-használat együttesen különleges feladat, amihez külön tervet kell kérni * * Nyomáseleresztő Ha a rendszer 10 percig használaton kívül van (vagy 20 mp-ig, miután a rendszer leáll), egy szelep kinyit, és elengedi a nyomást a magasnyomású csőrendszerből. Az egész rendszer megszabadul a nyomástól, ezért utá újra kell indítani Vízkőmentesítő Megvédi a kazánt, vagy belső víztartályt a vízkőtől Vízhiány elleni védelem Nyomáskapcsoló a telepített egység tápvízbemenetén. 1 bar-ra van beállítva. Ha a tápvíz Alap nyomása kisebb, mint 1 bar, akkor megáll a szivattyúmotor, hogy megóvja a berendezést a száraz üzemtől. Vezérlés Opciós vezérlőegység a tisztítószerhez, pénzes szekrényhez, távvezérlő az ALPHA 5-höz * A sz. vezérlőegység szükséges 42

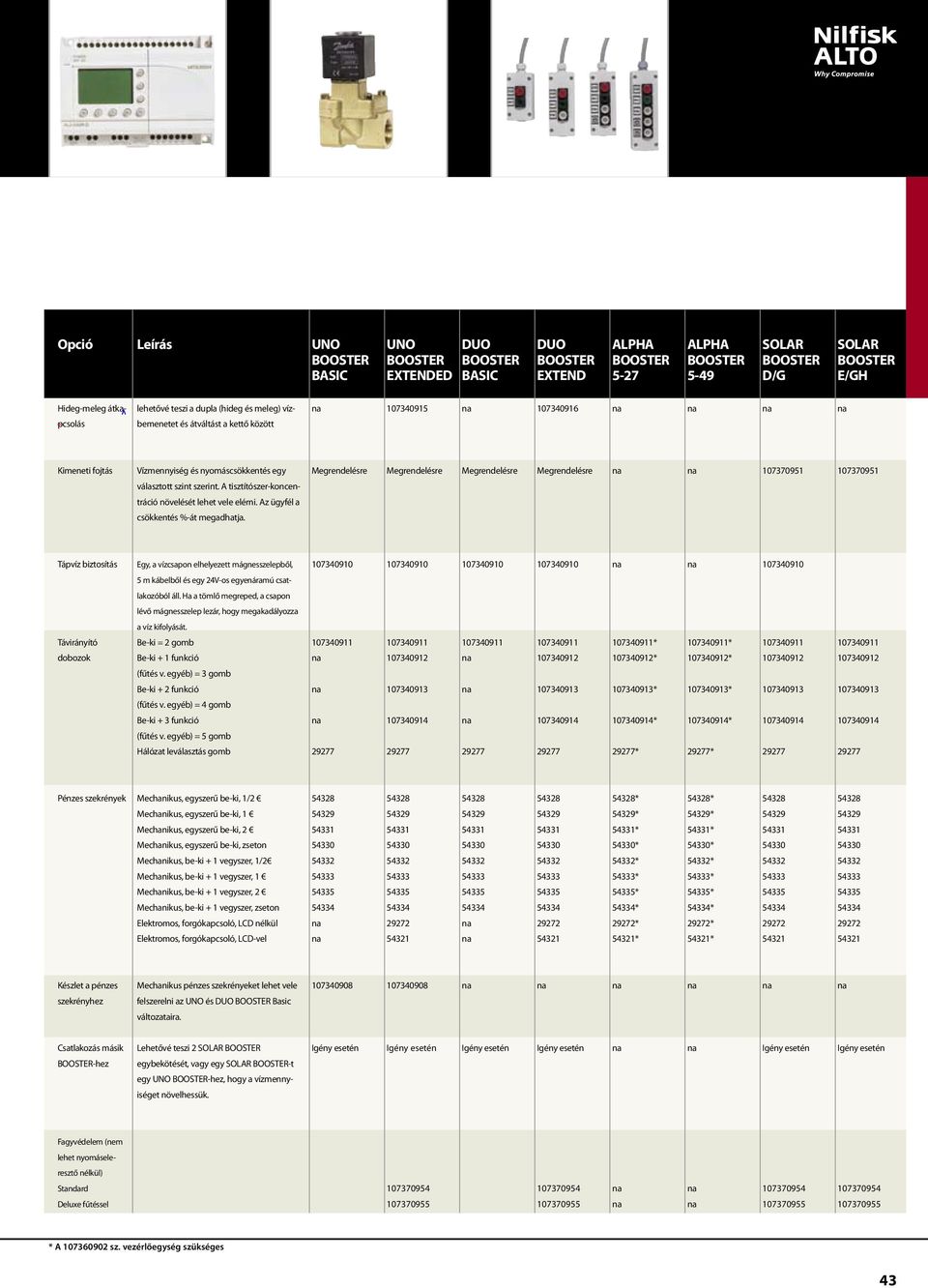

18 Opció Leírás UNO BASIC UNO EXTENDED DUO BASIC DUO EXTENDED ALPHA 5-27 ALPHA 5-49 SOLAR D/G SOLAR E/GH Hideg-meleg átkapcsolás lehetővé teszi a dupla (hideg és meleg) vízbemenetet és átváltást a kettő között Kimeneti fojtás Vízmennyiség és nyomáscsökkentés egy választott szint szerint. A tisztítószer-koncentráció növelését lehet vele elérni. Az ügyfél a csökkentés %-át megadhatja. Megrendelésre Megrendelésre Megrendelésre Megrendelésre Tápvíz biztosítás Egy, a vízcsapon elhelyezett mágnesszelepből, m kábelből és egy 24V-os egyenáramú csatlakozóból áll. Ha a tömlő megreped, a csapon lévő mágnesszelep lezár, hogy megakadályozza a víz kifolyását. Távirányító dobozok Be-ki = 2 gomb Be-ki + 1 funkció (fűtés v. egyéb) = 3 gomb Be-ki + 2 funkció (fűtés v. egyéb) = 4 gomb Be-ki + 3 funkció (fűtés v. egyéb) = 5 gomb Hálózat leválasztás gomb * * * * 29277* * * * * 29277* Pénzes szekrények Mechanikus, egyszerű be-ki, 1/2 Mechanikus, egyszerű be-ki, 1 Mechanikus, egyszerű be-ki, 2 Mechanikus, egyszerű be-ki, zseton Mechanikus, be-ki + 1 vegyszer, 1/2 Mechanikus, be-ki + 1 vegyszer, 1 Mechanikus, be-ki + 1 vegyszer, 2 Mechanikus, be-ki + 1 vegyszer, zseton Elektromos, forgókapcsoló, LCD nélkül Elektromos, forgókapcsoló, LCD-vel * 54329* 54331* 54330* 54332* 54333* 54335* 54334* 29272* 54321* 54328* 54329* 54331* 54330* 54332* 54333* 54335* 54334* 29272* 54321* Készlet a pénzes szekrényhez Mechanikus pénzes szekrényeket lehet vele felszerelni az UNO és DUO Basic változataira Csatlakozás másik -hez Lehetővé teszi 2 SOLAR egybekötését, vagy egy SOLAR -t egy UNO -hez, hogy a vízmennyiséget növelhessük. Igény esetén Igény esetén Igény esetén Igény esetén Igény esetén Igény esetén Fagyvédelem (nem lehet nyomáseleresztő nélkül) Standard Deluxe fűtéssel * A sz. vezérlőegység szükséges 43

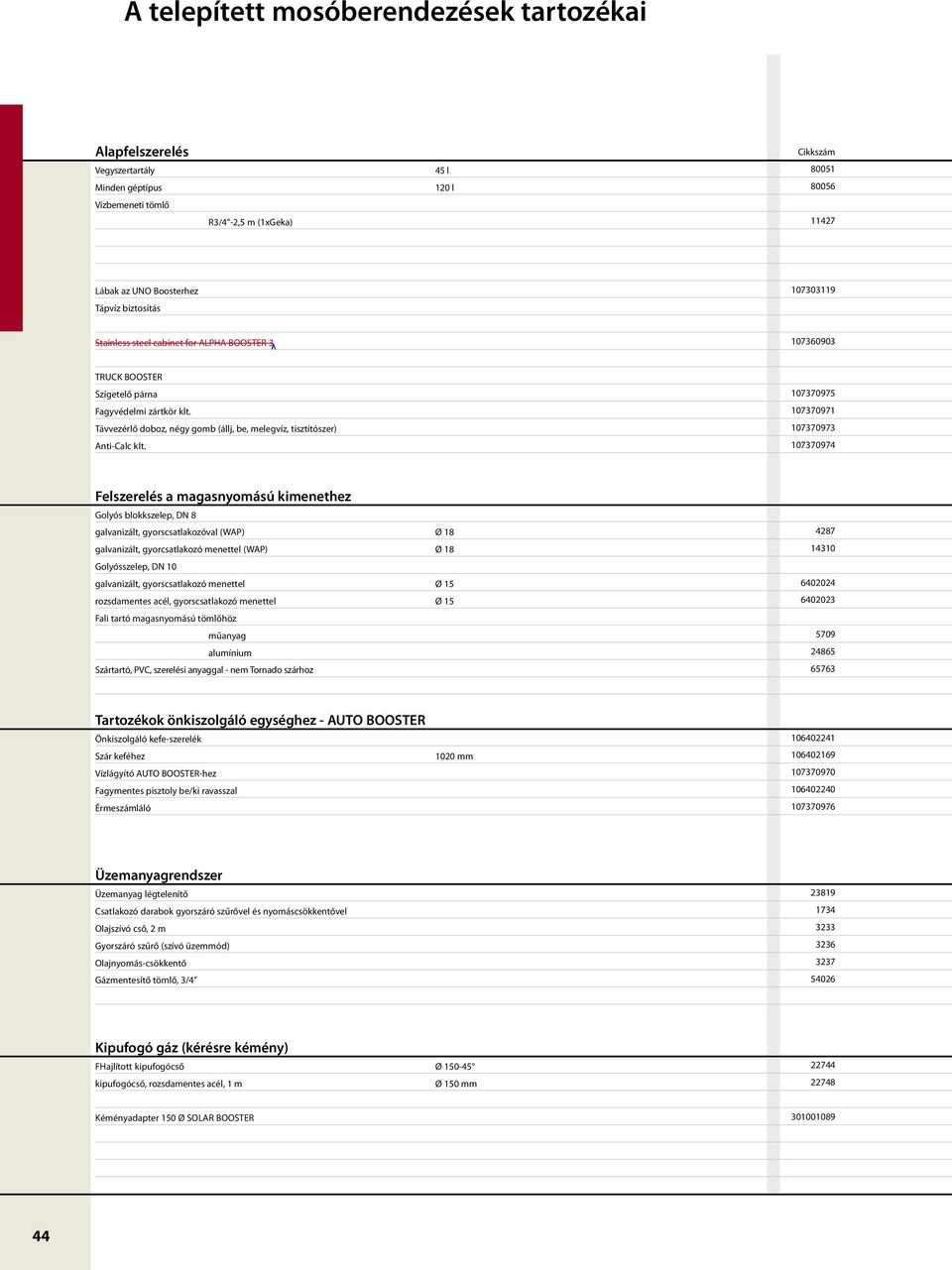

19 A telepített mosóberendezések tartozékai Alapfelszerelés Vegyszertartály Minden géptípus Vízbemeneti tömlő R3/4-2,5 m (1xGeka) 45 l 120 l Lábak az UNO Boosterhez Tápvíz biztosítás Stainless steel cabinet for ALPHA TRUCK Szigetelő pár Fagyvédelmi zártkör klt. Távvezérlő doboz, négy gomb (állj, be, melegvíz, tisztítószer) Anti-Calc klt Felszerelés a magasnyomású kimenethez Golyós blokkszelep, DN 8 galvanizált, gyorscsatlakozóval (WAP) Ø 18 galvanizált, gyorcsatlakozó menettel (WAP) Ø 18 Golyósszelep, DN 10 galvanizált, gyorscsatlakozó menettel Ø 15 rozsdamentes acél, gyorscsatlakozó menettel Ø 15 Fali tartó magasnyomású tömlőhöz műanyag alumínium Szártartó, PVC, szerelési anyaggal - nem Tordo szárhoz Tartozékok önkiszolgáló egységhez - AUTO Önkiszolgáló kefe-szerelék Szár keféhez Vízlágyító AUTO -hez Fagymentes pisztoly be/ki ravasszal Érmeszámláló 1020 mm Üzemanyagrendszer Üzemanyag légtelenítő Csatlakozó darabok gyorszáró szűrővel és nyomáscsökkentővel Olajszívó cső, 2 m Gyorszáró szűrő (szívó üzemmód) Olajnyomás-csökkentő Gázmentesítő tömlő, 3/ Kipufogó gáz (kérésre kémény) FHajlított kipufogócső Ø kipufogócső, rozsdamentes acél, 1 m Ø 150 mm Kéményadapter 150 Ø SOLAR

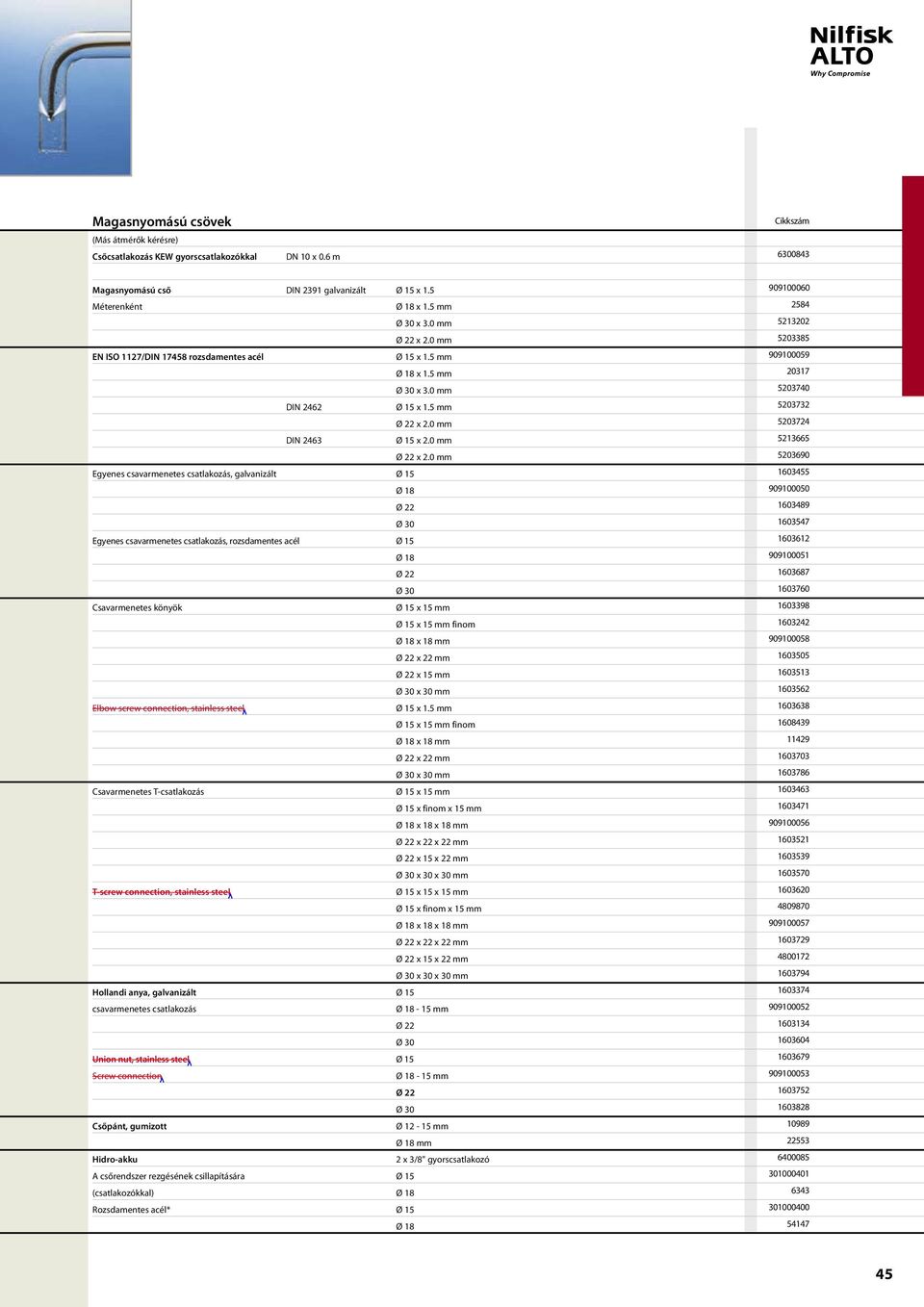

20 Magasnyomású csövek (Más átmérők kérésre) Csőcsatlakozás KEW gyorscsatlakozókkal DN 10 x 0.6 m Magasnyomású cső DIN 2391 galvanizált Ø 15 x 1.5 Méterenként Ø 18 x 1.5 mm Ø 30 x 3.0 mm Ø 22 x 2.0 mm EN ISO 1127/DIN rozsdamentes acél Ø 15 x 1.5 mm Ø 18 x 1.5 mm Ø 30 x 3.0 mm DIN 2462 Ø 15 x 1.5 mm Ø 22 x 2.0 mm DIN 2463 Ø 15 x 2.0 mm Ø 22 x 2.0 mm Egyenes csavarmenetes csatlakozás, galvanizált Ø 15 Ø 18 Ø 22 Ø 30 Egyenes csavarmenetes csatlakozás, rozsdamentes acél Ø 15 Ø 18 Ø 22 Ø 30 Csavarmenetes könyök Ø 15 x 15 mm Ø 15 x 15 mm finom Ø 18 x 18 mm Ø 22 x 22 mm Ø 22 x 15 mm Ø 30 x 30 mm Elbow screw connection, stainless steel Ø 15 x 1.5 mm Ø 15 x 15 mm finom Ø 18 x 18 mm Ø 22 x 22 mm Ø 30 x 30 mm Csavarmenetes T-csatlakozás Ø 15 x 15 mm Ø 15 x finom x 15 mm Ø 18 x 18 x 18 mm Ø 22 x 22 x 22 mm Ø 22 x 15 x 22 mm Ø 30 x 30 x 30 mm T-screw connection, stainless steel Ø 15 x 15 x 15 mm Ø 15 x finom x 15 mm Ø 18 x 18 x 18 mm Ø 22 x 22 x 22 mm Ø 22 x 15 x 22 mm Ø 30 x 30 x 30 mm Hollandi anya, galvanizált Ø 15 csavarmenetes csatlakozás Ø mm Ø 22 Ø 30 Union nut, stainless steel Ø 15 Screw connection Ø mm Ø 22 Ø 30 Csőpánt, gumizott Ø mm Ø 18 mm Hidro-akku 2 x 3/8" gyorscsatlakozó A csőrendszer rezgésének csillapítására Ø 15 (csatlakozókkal) Ø 18 Rozsdamentes acél* Ø 15 Ø

21 A telepített mosóberendezések tartozékai Magasnyomású csövek Vágógyűrű, galvanizált Ø 15 Ø 18 Ø 22 Ø 30 Vágógyűrű, rozsdamentes acél* Ø 15 Ø 18 Ø 22 Ø Fali tartó, feketére festett Ø mm (30 mm magas) Ø 30 mm (30 mm magas) Fali tartó, rozsdamentes acél* Ø mm (30 mm magas) Ø mm (57 mm magas) Ø 30 mm (30 mm magas) Csőtartó a fentihez, műanyag Ø 15 (galvanizált csavar és anyák) Ø 22 Ø 30 Hidro-golyósszelep, galvanizált Ø 15 x 3/8" csonk - mint a , de rozsdamentes acél csonkkal Vágógyűrű, hollandi anya Ø 15 x 3/8" csonk saválló Ø 15 x 3/8" csonk Fagymentesítő szelep Ø 15 x 15 mm Anyagok az elektromos berendezéshez Védőcső, kemény PVC Közepes mechanikai csövek DN 13.5 terhelés, 3 m rudakban DN 16.0 (ár m-ben) DN 21.0 bilincsek DIN PG 13.5 PG 16.0 PG 21.0 Elosztódoboz, 80 x 80 mm Vezérlőkábel 3 x 0.75 mm 2 Hajlékony, mint a csatlakozó kábel, 3 x 1.5 mm 2 közepes mechanikai terhelésre 5 x 1.5 mm 2 (ár folyóméterben) 7 x 0.75 mm 2 9 x 0.75 mm 2 12 x 1 mm 2 18 x 0.75 mm 2 18 x 1 mm 2 Tömlőelosztó rendszerek SEMATIKUS ÁBRA: TÖMLŐELOSZTÓ RENDSZER Fali rögzítésű Mennyezeti rögzítésű 1 Csúszósín, 40 x 40, galvanizált 4 m 6 m 2 Csúszósín-csatlakozó 40 x 40 galvanizált 3 Csúszósín-kapocs, 40 x 40 galvanizált mennyezeti rögzítésre 4 Közdarab (távtartó) galvanizált 40 x 40, mennyezeti és fali rögzítésre 5 Fali távtartó, 40 x 40 galvanizált 500 mm hosszú 6 Végelzáró elem 7 Fűzőszem 8 Pattintó kapocs 9 Tömlőcsúszka csúszósínekhez 10 Tömlőbilincs mm DN 8 11 Tömlőbilincs fűzőszemmel mm DN 8 12 Feszítés mm DN 8 kiegyenlítő, 3-6 kg 19 Forgócsatlakozó, egyenes

22 Házi elosztórendszerek Mennyezeti kar mm /1750 mm mm galvanizált rozsdamentes acél rozsdamentes acél rozsdamentes acél Falikar 2000 mm galvanizált rozsdamentes acél 3000 mm galvanizált (1) jobb oldali holtpont (2) jobb oldali holtpont Forgókar beépített magasnyomású csővel, fali felfogatóval 3 m hosszú 4048 Forgókar mint a 4048, de mm DN8 tömlőcsúszkával és fali rögzítővel 3 m hosszú 4 m hosszú 5 m hosszú 6 m hosszú
