CNE 88T, CNE 108T, CNE 109T és CNE 128T mosógépek

Átírás

1 Ne lépje túl a 150 o C hõmérsékletet. Használhat gõzt vagy nedves ruhát. Ez a szimbólum a gyapjúból vagy poliészterbõl készült szöveteken szerepel. Alacsony hõmérsékleten vasalható. Kb. 150 o C. Ez olyan anyagokra értendõ általában,, mint a mûselyem, selyem, akril stb. Nem szabad vasalni. Használati utasítás Telepítési és karbantartási kézikönyv SZÁRÍTÁS Géppel szárítható. Ne keverje össze ezt a szimbólumot az egyszerû körrel, ami azt jelenti, hogy az anyag vegytisztítható. Nem szárítható géppel. Akassza ki szárításhoz! Ne facsarja. Mosás után azonnal ki kell akasztani. Terítse vízszintes felszínre a szárításhoz! Ne akassza fel! VEGYTISZTÍTÁS Csak vegytisztítással tisztítható. A betûk különbözõ használható oldószereket jelentenek. Az A azt jelenti, hogy normál oldószereket lehet használni. Egyéb betûk professzionális oldószereket jelentenek. Semmilyen módon nem mosható. SZENNYEZÕDÉSEK ELTÁVOLÍTÁSA Néha bizonyos foltok nem tûnnek el egyszerû mosás után. Az alábbi lista olyan kezeléseket tartalmaz, amelyeket a ruhák mosógépes mosása elõtt próbálhat meg. CNE 88T, CNE 108T, CNE 109T és CNE 128T mosógépek Toll- és golyóstoll- nyomok: Dörzsölje egy alkoholba mártott tollal. Gyertyaviasz: Borítsa le a foltot nedvszívó papírral és vasalja az anyaghoz a megengedett legmagasabb hõmérsékleten! Szükség esetén ismételje meg! Gyanta, zsír, arckrém: Tisztítsa benzin alapú folttisztítóval és utána mossa ki szokásos módon! Kátrány: Dörzsölje vajjal, majd hagyja állni a szokásos mosás elvégzése elõtt! Vér, tej, tojás: Áztassa hideg vízben, majd mossa enzimes mosószerrel o közötti hõmérsékleten, ha megengedett az anyagnál. Gyümölcs, kávé, bor: Ezek a foltok általában néhány mosás után tûnnek csak el. Textília kondícionáló: A nem megfelelõ vagy túlzott mennyiségû kondícionáló elszínezheti a szövetet. Távolítsa el a foltokat koncentrált mosószerrel és fehérítõvel, ha megengedett. Különösen makacs vagy kritikus foltok esetén beszéljen szakemberrel! SOHA NE HASZNÁLJON VEGYSZEREKET EBBEN A MOSÓGÉPBEN! Importôr: Candy Hoover Hungary Kft Budapest, Maros u. 12. Tel.: (06/1) Fax: (06/1)

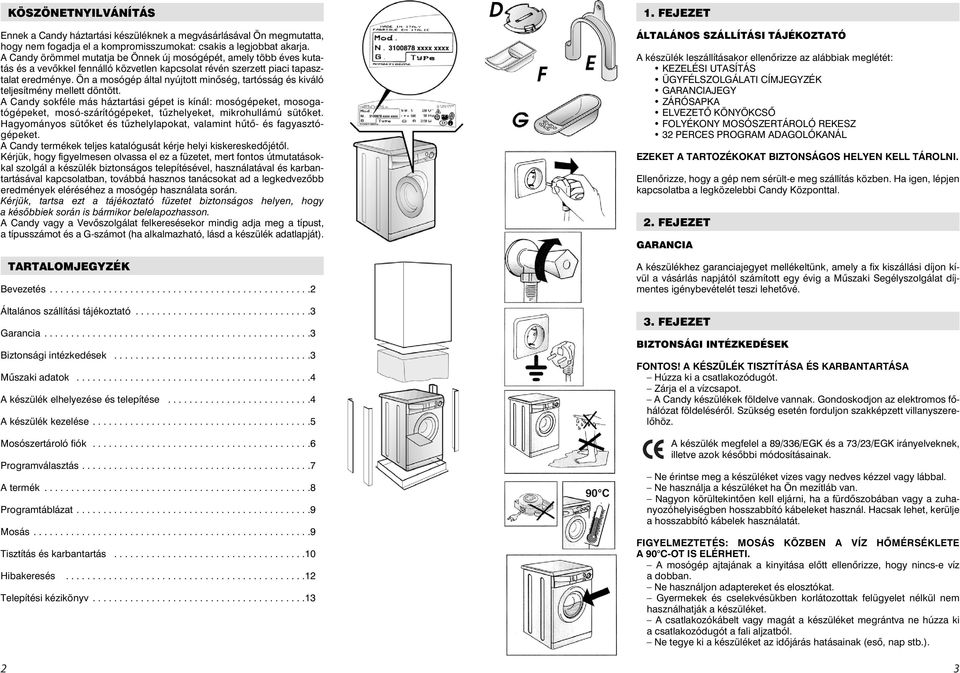

2 KÖSZÖNETNYILVÁNÍTÁS Ennek a Candy háztartási készüléknek a megvásárlásával Ön megmutatta, hogy nem fogadja el a kompromisszumokat: csakis a legjobbat akarja. A Candy örömmel mutatja be Önnek új mosógépét, amely több éves kutatás és a vevõkkel fennálló közvetlen kapcsolat révén szerzett piaci tapasztalat eredménye. Ön a mosógép által nyújtott minõség, tartósság és kiváló teljesítmény mellett döntött. A Candy sokféle más háztartási gépet is kínál: mosógépeket, mosogatógépeket, mosó-szárítógépeket, tûzhelyeket, mikrohullámú sütõket. Hagyományos sütõket és tûzhelylapokat, valamint hûtõ- és fagyasztógépeket. A Candy termékek teljes katalógusát kérje helyi kiskereskedõjétõl. Kérjük, hogy figyelmesen olvassa el ez a füzetet, mert fontos útmutatásokkal szolgál a készülék biztonságos telepítésével, használatával és karbantartásával kapcsolatban, továbbá hasznos tanácsokat ad a legkedvezõbb eredmények eléréséhez a mosógép használata során. Kérjük, tartsa ezt a tájékoztató füzetet biztonságos helyen, hogy a késõbbiek során is bármikor belelapozhasson. A Candy vagy a Vevõszolgálat felkeresésekor mindig adja meg a típust, a típusszámot és a G-számot (ha alkalmazható, lásd a készülék adatlapját). TARTALOMJEGYZÉK Bevezetés Általános szállítási tájékoztató Garancia Biztonsági intézkedések Mûszaki adatok A készülék elhelyezése és telepítése A készülék kezelése Mosószertároló fiók Programválasztás A termék Programtáblázat Mosás Tisztítás és karbantartás Hibakeresés Telepítési kézikönyv FEJEZET ÁLTALÁNOS SZÁLLÍTÁSI TÁJÉKOZTATÓ A készülék leszállításakor ellenõrizze az alábbiak meglétét: KEZELÉSI UTASÍTÁS ÜGYFÉLSZOLGÁLATI CÍMJEGYZÉK GARANCIAJEGY ZÁRÓSAPKA ELVEZETÕ KÖNYÖKCSÕ FOLYÉKONY MOSÓSZERTÁROLÓ REKESZ 32 PERCES PROGRAM ADAGOLÓKANÁL EZEKET A TARTOZÉKOKAT BIZTONSÁGOS HELYEN KELL TÁROLNI. Ellenõrizze, hogy a gép nem sérült-e meg szállítás közben. Ha igen, lépjen kapcsolatba a legközelebbi Candy Központtal. 2. FEJEZET GARANCIA A készülékhez garanciajegyet mellékeltünk, amely a fix kiszállási díjon kívül a vásárlás napjától számított egy évig a Mûszaki Segélyszolgálat díjmentes igénybevételét teszi lehetõvé. 3. FEJEZET BIZTONSÁGI INTÉZKEDÉSEK A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA Húzza ki a csatlakozódugót. Zárja el a vízcsapot. A Candy készülékek földelve vannak. Gondoskodjon az elektromos fõhálózat földelésérõl. Szükség esetén forduljon szakképzett villanyszerelõhöz. A készülék megfelel a 89/336/EGK és a 73/23/EGK irányelveknek, illetve azok késõbbi módosításainak. Ne érintse meg a készüléket vizes vagy nedves kézzel vagy lábbal. Ne használja a készüléket ha Ön mezítláb van. Nagyon körültekintõen kell eljárni, ha a fürdõszobában vagy a zuhanyozóhelyiségben hosszabbító kábeleket használ. Hacsak lehet, kerülje a hosszabbító kábelek használatát. FIGYELMEZTETÉS: MOSÁS KÖZBEN A VÍZ HÕMÉRSÉKLETE A 90 C-OT IS ELÉRHETI. A mosógép ajtajának a kinyitása elõtt ellenõrizze, hogy nincs-e víz a dobban. Ne használjon adaptereket és elosztókat. Gyermekek és cselekvésükben korlátozottak felügyelet nélkül nem használhatják a készüléket. A csatlakozókábelt vagy magát a készüléket megrántva ne húzza ki a csatlakozódugót a fali aljzatból. Ne tegye ki a készüléket az idõjárás hatásainak (esõ, nap stb.). 2 3

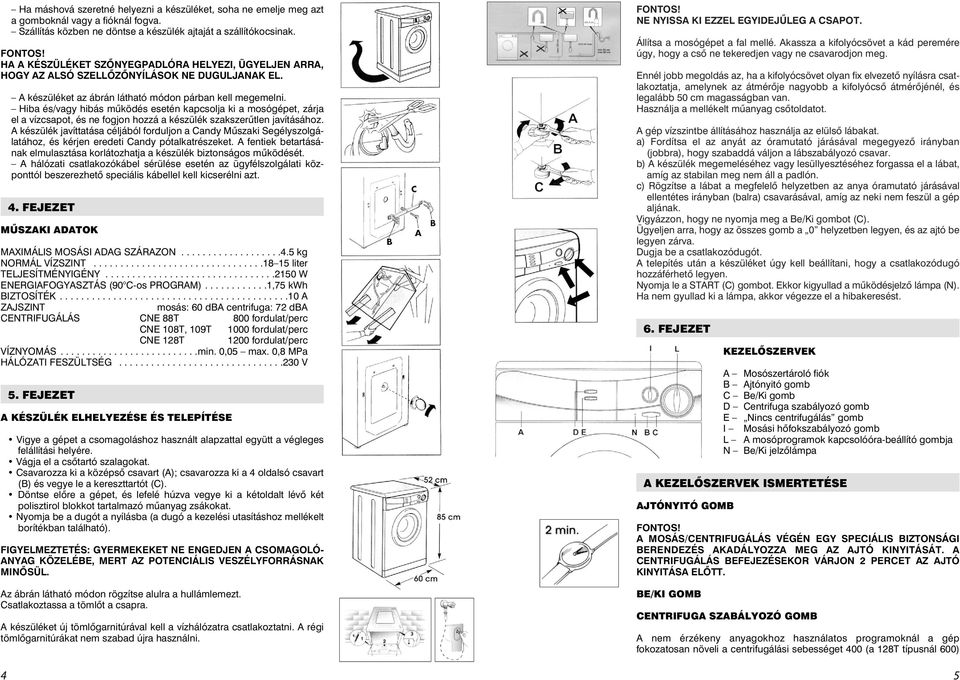

3 Ha máshová szeretné helyezni a készüléket, soha ne emelje meg azt a gomboknál vagy a fióknál fogva. Szállítás közben ne döntse a készülék ajtaját a szállítókocsinak. HA A KÉSZÜLÉKET SZÕNYEGPADLÓRA HELYEZI, ÜGYELJEN ARRA, HOGY AZ ALSÓ SZELLÕZÕNYÍLÁSOK NE DUGULJANAK EL. A készüléket az ábrán látható módon párban kell megemelni. Hiba és/vagy hibás mûködés esetén kapcsolja ki a mosógépet, zárja el a vízcsapot, és ne fogjon hozzá a készülék szakszerûtlen javításához. A készülék javíttatása céljából forduljon a Candy Mûszaki Segélyszolgálatához, és kérjen eredeti Candy pótalkatrészeket. A fentiek betartásának elmulasztása korlátozhatja a készülék biztonságos mûködését. A hálózati csatlakozókábel sérülése esetén az ügyfélszolgálati központtól beszerezhetõ speciális kábellel kell kicserélni azt. 4. FEJEZET MÛSZAKI ADATOK MAXIMÁLIS MOSÁSI ADAG SZÁRAZON kg NORMÁL VÍZSZINT liter TELJESÍTMÉNYIGÉNY W ENERGIAFOGYASZTÁS (90 C-os PROGRAM) ,75 kwh BIZTOSÍTÉK A ZAJSZINT mosás: 60 dba centrifuga: 72 dba CENTRIFUGÁLÁS CNE 88T 800 fordulat/perc CNE 108T, 109T 1000 fordulat/perc CNE 128T 1200 fordulat/perc VÍZNYOMÁS min. 0,05 max. 0,8 MPa HÁLÓZATI FESZÜLTSÉG V 5. FEJEZET A KÉSZÜLÉK ELHELYEZÉSE ÉS TELEPÍTÉSE Vigye a gépet a csomagoláshoz használt alapzattal együtt a végleges felállítási helyére. Vágja el a csõtartó szalagokat. Csavarozza ki a középsõ csavart (A); csavarozza ki a 4 oldalsó csavart (B) és vegye le a kereszttartót (C). Döntse elõre a gépet, és lefelé húzva vegye ki a kétoldalt lévõ két polisztirol blokkot tartalmazó mûanyag zsákokat. Nyomja be a dugót a nyílásba (a dugó a kezelési utasításhoz mellékelt borítékban található). FIGYELMEZTETÉS: GYERMEKEKET NE ENGEDJEN A CSOMAGOLÓ- ANYAG KÖZELÉBE, MERT AZ POTENCIÁLIS VESZÉLYFORRÁSNAK MINÕSÜL. Az ábrán látható módon rögzítse alulra a hullámlemezt. Csatlakoztassa a tömlõt a csapra. A készüléket új tömlõgarnitúrával kell a vízhálózatra csatlakoztatni. A régi tömlõgarnitúrákat nem szabad újra használni. NE NYISSA KI EZZEL EGYIDEJÛLEG A CSAPOT. Állítsa a mosógépet a fal mellé. Akassza a kifolyócsövet a kád peremére úgy, hogy a csõ ne tekeredjen vagy ne csavarodjon meg. Ennél jobb megoldás az, ha a kifolyócsövet olyan fix elvezetõ nyílásra csatlakoztatja, amelynek az átmérõje nagyobb a kifolyócsõ átmérõjénél, és legalább 50 cm magasságban van. Használja a mellékelt mûanyag csõtoldatot. A gép vízszintbe állításához használja az elülsõ lábakat. a) Fordítsa el az anyát az óramutató járásával megegyezõ irányban (jobbra), hogy szabaddá váljon a lábszabályozó csavar. b) A készülék megemeléséhez vagy lesüllyesztéséhez forgassa el a lábat, amíg az stabilan meg nem áll a padlón. c) Rögzítse a lábat a megfelelõ helyzetben az anya óramutató járásával ellentétes irányban (balra) csavarásával, amíg az neki nem feszül a gép aljának. Vigyázzon, hogy ne nyomja meg a Be/Ki gombot (C). Ügyeljen arra, hogy az összes gomb a 0 helyzetben legyen, és az ajtó be legyen zárva. Dugja be a csatlakozódugót. A telepítés után a készüléket úgy kell beállítani, hogy a csatlakozódugó hozzáférhetõ legyen. Nyomja le a START (C) gombot. Ekkor kigyullad a mûködésjelzõ lámpa (N). Ha nem gyullad ki a lámpa, akkor végezze el a hibakeresést. 6. FEJEZET KEZELÕSZERVEK A Mosószertároló fiók B Ajtónyitó gomb C Be/Ki gomb D Centrifuga szabályozó gomb E Nincs centrifugálás gomb I Mosási hõfokszabályozó gomb L A mosóprogramok kapcsolóóra-beállító gombja N Be/Ki jelzõlámpa A KEZELÕSZERVEK ISMERTETÉSE AJTÓNYITÓ GOMB A MOSÁS/CENTRIFUGÁLÁS VÉGÉN EGY SPECIÁLIS BIZTONSÁGI BERENDEZÉS AKADÁLYOZZA MEG AZ AJTÓ KINYITÁSÁT. A CENTRIFUGÁLÁS BEFEJEZÉSEKOR VÁRJON 2 PERCET AZ AJTÓ KINYITÁSA ELÕTT. BE/KI GOMB CENTRIFUGA SZABÁLYOZÓ GOMB A nem érzékeny anyagokhoz használatos programoknál a gép fokozatosan növeli a centrifugálási sebességet 400 (a 128T típusnál 600) 4 5

4 fordulat/percrõl a lehetséges maximális fordulatszámra. Ez a gomb 400 (ill. 600) ford./percre csökkenti a centrifugálási sebességet. NINCS CENTRIFUGÁLÁS GOMB Ennek a gombnak a lenyomásával mindegyik programból kikapcsolható a centrifugálás. Ez a mûvelet a 90 C-os és a 60 C-os programoknál alkalmazható speciálisan kezelt anyagok (cottanova vagy nyomottmintás) vagy kevert finom szövetek esetében. MOSÁSI HÕFOKSZABÁLYOZÓ GOMB KÉT IRÁNYBAN FOROG Ezzel a gombbal csak csökkenteni lehet a mosási ciklus hõmérsékletét. A programtáblázat az egyes mosási típusokhoz javasolt maximális hõmérsékletet jelzi. FIGYELMEZTETÉS: EZT A HÕMÉRSÉKLETI ÉRTÉKET SOHASEM SZABAD TÚLLÉPNI. A MOSÓPROGRAMOK KAPCSOLÓÓRA-BEÁLLÍTÓ GOMBJA A GOMBOT AZ ÓRAMUTATÓ JÁRÁSÁVAL ELLENKEZÕ IRÁNYBAN (BALRA) SOHA, HANEM MINDIG CSAK JOBBRA SZABAD FORGATNI. A PROGRAM KIVÁLASZTÁSA ELÕTT NE NYOMJA MEG A BE GOMBOT (C). A táblázat a kiválasztott szám vagy szimbólum alapján ismerteti a mosóprogramot. HA MÁR EGY BEINDÍTOTT PROGRAMOT SZERETNE MEGVÁLTOZTATNI, AKKOR KAPCSOLJA KI A GÉPET A BE/KI GOMB LENYOMÁSÁVAL, MAJD PEDIG FORDÍTSA EL A PROGRAM- VÁLASZTÓ GOMBOT A MEGFELELÕ HELYZETBE. HA NEM NYOMJA LE ELÕTTE A KI GOMBOT, AKKOR A PROGRAMVÁLASZTÓ GOMB AUTOMATIKUSAN A KIINDULÁSI HELYZETBE FORDUL EL. 7. FEJEZET MOSÓSZERTÁROLÓ FIÓK A mosószertároló fiók 4 rekeszre oszlik: - Az elsõ I jelû rekesz az elõmosószer vagy 32 perces gyors programhoz szükséges mosószer tárolására szolgál. - A második (II) a fõmosáshoz használatos mosószert tartalmazza. A folyékony mosószerekhez speciális tartály áll rendelkezésre. Ez az ábrán látható módon helyezhetõ be a fiókba. NE FELEDKEZZEN MEG ARRÓL, HOGY BIZONYOS MOSÓ- SZEREKET NEHÉZ ELTÁVOLÍTANI. EBBEN AZ ESETBEN AZT JAVA- SOLJUK, HOGY EGY SPECIÁLIS TARTÁLYT HASZNÁLJON A DOB BELSEJÉBEN. - A harmadik az öblítõszert tartalmazza. A HARMADIK ÉS A NEGYEDIK REKESZBE CSAK FOLYÉ- KONY SZERT SZABAD ÖNTENI. - A negyedik speciális adalékokat, lágyítószereket, parfümöket, keményítõt, fehérítõt stb. tartalmaz. 8. FEJEZET PROGRAMVÁLASZTÁS Az anyagtípusoknak és a szennyezettségi szintnek megfelelõen a mosógép 4 különbözõ programsávval rendelkezik, amelyek a következõk: mosási ciklus, a ciklus hõmérséklete és a ciklus hossza (lásd a mosóprogramok táblázatát). 1. Nem érzékeny anyagok A programot alapos mosáshoz és öblítéshez, valamint tökéletes öblítést biztosító centrifugáláshoz terveztük. Az utolsó centrifugálás hatékonyabb vízeltávolítást eredményez. 2. Kevert és szintetikus anyagok A fõmosás és az öblítés a dob forgási ritmusának és a vízszintnek köszönhetõen biztosítja a legjobb eredményeket. A finom centrifugázás azt jelenti, hogy a textíliák kevésbé gyûrõdnek öszsze. 3. Különlegesen finomszálú anyagok Ez az új mosási ciklus a mosást és az áztatást váltogatja egymással, és használatát olyan nagyon finomszálú anyagokhoz javasoljuk, mint a gépi mosásra alkalmas tiszta gyapjú. A legjobb eredmények elérése érdekében a mosás és az öblítés magas vízszinttel történik. 4. Speciális anyagok 32 PERCES GYORS PROGRAM A 32 perces gyors program körülbelül 30 perc alatt elvégezhetõ mosási ciklust tesz lehetõvé legfeljebb 2 kg-os adaggal és max. 50 C hõmérsékleten. A maximálisan felhasználható mosószer mennyiségét a csukott, 32 perces mérõ jelzi. A mosószert a fõ mosás rekeszébe (II-vel jelölve) kell beönteni. KÉZI MOSÁS A mosógép finom kézi mosás programmal is rendelkezik. Ezzel a programmal azok a ruhadarabok moshatók ki, amelyek címkéjén a Csak kézzel mosható felirat található. A program 30 C hõmérsékleten mûködik, két öblítést és egy lassú centrifugálást hajt végre. VÁSÁRLÓI TÁJÉKOZTATÓ Útmutató a készülék környezetbarát és gazdaságos használatához. MAXIMÁLIS RUHAADAG Az energia, a víz, a mosószer és az idõ legjobb felhasználása érdekében maximális ruhaadagok használatát javasoljuk. Két féladag helyett egy teljes adag kimosásával akár 50% energia is megtakarítható. VAN-E SZÜKSÉG ELÕMOSÁSRA? Csak a nagyon szennyezett ruhák esetében! Ha az enyhén és az áltagosan szennyezett ruha esetében NEM választja ki az elõmosást, akkor azzal mosóport, idõt, vizet és 5 15%-ban energiát TA- KARÍTHAT MEG. 6 7

5 VAN-E SZÜKSÉG FORRÓ MOSÁSRA? A forró vizes program használatának elkerülése érdekében kezelje a foltokat folttisztítóval vagy áztassa be a rászáradt foltokat tartalmazó ruhákat a mosás elõtt. A 60 C-os mosóprogram használatával 50% energia takarítható meg. 9. FEJEZET A TERMÉK Plédek, ágytakarók vagy más nehéz anyagok mosásakor ne végezzen centrifugázást. Gyapjúból készült ruhadarabok vagy más gyapjútartalmú ruhák csak akkor moshatók gépben, ha megtalálható rajtuk a Géppel mosható címke. A ruhadarabok szétválogatásakor ügyeljen a következõkre: ne legyenek fémtárgyak a szennyes között (pl. brosstûk, biztosítótûk, gombostûk, pénzérmék stb.); a párnahuzatokat be kell gombolni, a cipzárakat fel kell húzni, a köntösök laza öveit és hosszú pántjait össze kell csomózni; a függönykarikákat le kell venni; figyelni kell a ruhákon lévõ címkékre; az elõkészítéskor a foltokat a címkén ajánlott folttisztítóval el kell távolítani a mosás elõtt. 10. FEJEZET PROGRAMTÁBLÁZAT Kérjük, olvassa el az alábbi megjegyzéseket! 1. Nagyon piszkos alsónemû esetén maximum 3 kg-os adagot javasolunk. 2. Programok az CENELEC EN szerint. 3. Az programok esetében a fehérítés úgy végezhetõ el, hogy a folyékony fehérítõt a mosószertároló fiókba töltjük. 4. Programok elõmosással Hozza ki a legtöbbet új Candy mosógépébõl! Ahhoz, hogy a legjobbat hozza ki új Candy mosógépébõl, mindig a legmegfelelõbb mosószert kell használni a mindennapi mosás során. Sokféle mosószer kapható az üzletekben, és elõfordulhat, hogy nehéz a választás a sok termék közül. A Candy rendszeresen teszteli a különbözõ típusú mosószereket annak megállapítása érdekében, hogy melyek biztosítják a legjobb eredményeket mosógépeinkben. Csupán egyetlen olyan márkát találtunk, amely megfelel szigorú szabványainknak, kiemelkedõ tisztítóhatást biztosít a legkülönbözõbb szennyezõdések és foltok esetében, és a ruhákat is magas szintû védelemben részesíti. Ez az, amiért az Iberna az Ariel termékekhez adta hivatalos jóváhagyását. ANYAG 11. FEJEZET VÁLTOZÓ MENNYISÉG A mosógép automatikusan hozzáigazítja a vízszintet a szennyes ruha típusához és mennyiségéhez. Így a gép energiatakarékossági szempontból is személyre szabott mosásra képes. A rendszer csökkenti az energiafogyasztást, és érzékenyen lerövidíti a mosási idõt is. A nehéz anyagok esetében a maximális adag 4,5 kg, míg a finom anyagok esetében ne lépje túl a 2 kg-ot (a géppel mosható tiszta gyapjú esetében az 1 kg-ot), hogy a ruhadarabok ne gyûrõdjenek meg, mert a gyûrõdéseket nehéz kivasalni. A nagyon finom anyagból készült ruhadarabok esetében hálóból készült zsákot kell használni. Tételezzük fel, hogy ERÕSEN SZENNYEZETT PAMUTOT kell kimosnunk (a rászáradt foltokat megfelelõ folttisztítóval kell eltávolítani). Javasoljuk, hogy a mosandó adag ne álljon csak törülközõbõl, mert az sok vizet vesz fel, és túlságosan nehézzé válik. PROGRAM MAX. SÚLY, kg PROG. HÕM. C I MOSÓSZERADAG Nem érzékeny anyagok Pamut, vászon Fehérnemû és elõmosás 4, Pamut, vegyes nem érzékeny Normál fehérnemû 4, Gyorsan fakuló 4, Pamut, vegyes Nem gyorsan fakuló 3, Pamut Pamut, vászon Öblítés Utolsó öblítés Hosszú centrifugálás Kevert és szintetikus anyagok Vegyes, nem érzékeny anyagok Vegyes anyagok Pamut, kevert textília, szintetikus Színes Akril Szintetikus (nejlon, perlon), vegyes pamut Vegyes, finom szintetikus anyagok Öblítés Utolsó öblítés Rövid centrifugálás Nagyon finom anyagok GÉPPEL MOSHATÓ gyapjúáru 1 Vegyes, finom szintetikus anyagok, gyapjú Nem centrifugálható anyagok 1, Kézi mosás Finom mosás Öblítés Utolsó öblítés Rövid centrifugálás 32 Gyors 32 perces 2 50 perces Szerves eredetû foltok öblítése 4,5 II Csak vízürítés Z 8 9

6 PÉLDA: A Candy tanácsai a mosóprogram táblázatban olvashatók: Ügyeljen arra, hogy a ruhadarabok címkéin rajta legyen a 90 C-os jelölés. A gomb (B) lenyomásával nyissa ki az ajtót. Maximum 3,5 kg száraz ruhával töltse fel a mosógép dobját. Csukja be az ajtót Nyissa ki a mosószertároló fiókot (A). Tegyen 120 g mosószert a második rekeszbe. Öntsön 50 ml adalékanyagot az adalékanyag-rekeszbe. Csukja be a mosószertároló fiókot (A). Nyissa ki a vízcsapot. Ellenõrizze, hogy az ürítõcsõ a helyén van-e. PROGRAMVÁLASZTÁS A legmegfelelõbb program kiválasztásához olvassa el a programtájékoztatót. A kívánt program a választógomb elfordításával aktiválható. A START gomb lenyomásakor beállítja a mûveleti sorrendet. Figyelmeztetés: Ha a gép mûködése közben áramszünet következik be, a készülék speciális programja eltárolja a kiválasztott programot, és az áramszolgáltatás helyreállítása után ott folytatja a mosást, ahol abbahagyta. A program végén felgyullad a ciklus vége jelzõlámpa. A START gomb lenyomásával, és a választógomb KI helyzetbe fordításával kapcsolja ki a mosógépet. Nyissa ki az ajtót, és vegye ki a kimosott ruhákat. MINDEN MOSÁSNÁL VEGYE FIGYELEMBE A PROGRAMTÁBLÁZA- TOT, ÉS KÖVESSE AZ OTT MEGADOTT MÛVELETI SORRENDET. 12. FEJEZET TISZTÍTÁS ÉS KARBANTARTÁS Ne használjon a készülék külsõ részén dörzsölõ hatású szereket, alkoholt és/vagy hígítószereket. Elég, ha csak egy nedves ruhát használ. A mosógép nagyon kevés karbantartást igényel. A fiókos tárolórekeszek tisztítása. Szûrõtisztítás. Elszállítás vagy hosszú ideig tartó üzemszünet. A FIÓKOS TÁROLÓREKESZEK TISZTÍTÁSA Bár nem feltétlenül szükséges, de alkalmanként célszerû kitisztítani a mosószert, a fehérítõszert és az adalékanyagokat tartalmazó rekeszeket. Óvatosan meghúzva vegye ki a rekeszeket. Tisztítsa le vízzel a rekeszeket. Tegye vissza a rekeszeket a helyükre. SZÛRÕTISZTÍTÁS A mosógép speciális szûrõvel van felszerelve, amely az olyan nagyobb idegen anyagokat (pl. pénzérméket, gombokat stb.) fogja fel, amelyek eltömíthetik az ürítõcsövet. Így ezek könnyen kivehetõk. A szûrõ tisztítását a következõkképpen kell végezni: Lazítsa ki az alapot az ábrán látható módon. Használja az alaprészt a szûrõben maradt víz felfogására. Lazítsa meg a szûrõt tartó csavart. Fordítsa el a szûrõt balra, amíg az meg nem áll függõleges helyzetben. Vegye ki és tisztítsa meg a szûrõt. A tisztítás után tegye vissza a szûrõt úgy, hogy a végén található hornyot jobbra fordítja el. Ezután fordított sorrendben végezze el a fenti mûveleteket. FIGYELEM! HA A SZÛRÕT AKKOR KELL KITISZTÍTANI, AMIKOR A RUHA MÉG A DOBBAN VAN, AKKOR A VÍZ LEERESZTÉSÉHEZ KÖVESSE A KÖVETKEZÕ FEJEZETBEN TALÁLHATÓ UTASÍTÁSOKAT. EZZEL MEGELÕZHETÕ A SZÛRÕN KERESZTÜLI NAGY VÍZVESZ- TESÉG. ELSZÁLLÍTÁS VAGY HOSSZÚ IDEIG TARTÓ ÜZEMSZÜNET Szállításkor, vagy ha a gépet hosszabb idõre fûtetlen helyiségbe teszi, az ürítõcsõbõl ki kell folyatni a benne maradt vizet. A készüléket ki kell kapcsolni, és ki kell húzni a csatlakozódugóját. Készítsen elõ egy edényt. Vegye ki az ürítõcsövet a rögzítõkapocsból, és tartsa az edény fölé, amíg a víz ki ne folyik belõle. Végezze el ugyanezt a mûveletet a vízbevezetõ tömlõvel is. 13. FEJEZET Ha garanciális vagy garancián kívüli problémája merülne fel, lépjen kapcsolatban a GELKA Thököly úti Kft.-vel tel./fax: A gyors javítás lehetõvé tétele érdekében adja meg a mosógép típusát, amely az ablakrészben lévõ szekrényen elhelyezett címkén vagy a garanciajegyen található meg. A foszfátot nem tartalmazó, környezetbarát tisztítószerek használata az alábbi hatásokkal járhat: - A távozó öblítõvíz zavarosabb lehet a szuszpenzióban jelenlévõ zeolitok miatt. Ez nem befolyásolja az öblítés hatásfokát. - A mosás befejeztével fehér por (zeolit) marad a ruhán. Ez nem hatol be a szövetbe, és nem változtatja meg az anyag színét. - Hab marad az utolsó öblítõvízben, ami nem jelenti feltétlenül azt, hogy nem volt megfelelõ az öblítés. - A gépi mosószerekben jelenlévõ nem-ionos felületaktív anyagokat gyakran nehéz eltávolítani a kimosott ruhából, és akár kis mennyiség esetén is a habképzõdés szemmel látható jeleit mutatják. - Ilyen esetben egy újabb öblítés sem jár eredménnyel. Ha a mosógép nem mûködik, akkor a szerviz kihívása elõtt végezze el a fent említett ellenõrzéseket. A gyártó minden felelõsséget elhárít az ebben a füzetben esetleg elõforduló 10 11

7 nyomdahibákkal kapcsolatban. A gyártó a lényeges jellemzõk megváltoztatása nélkül fenntartja a termékek szükség szerinti módosításának jogát. HIBA OK A HIBA MEGSZÜNTETÉSE 1. Egyik program sem mûködik A hálózati csatlakozó nincs bedugva A fõkapcsoló nincs bekapcsolva Nincs áramellátás Hibás a biztosíték Dugja be a csatlakozódugót Kapcsolja be a fõkapcsolót Ellenõrizze Ellenõrizze A TELEPÍTÉSI KÉZIKÖNYV ISMERTETÉSE Ez a kézikönyv minden információt magában foglal, amelyre a telepítésnél és üzembe helyezésnél Önnek szüksége lehet. A kézikönyv információkat tartalmaz a készülék tisztításáról és karbantartásáról, valamint kisebb hibák kezelésérõl, tanácsokat ad a mosási adagokra vonatkozóan. Ismerteti a címkéken található szimbólumokat, és ötleteket ad a rászáradt szennyezõdések eltávolításával kapcsolatban. BIZTONSÁGI INTÉZKEDÉSEK Nyitva maradt az ajtó Csukja be az ajtót A készülék megfelel a 89/336/EGK és a 73/23/EGK irányelveknek, illetve azok késõbbi módosításainak. 2. A készülék nem szívja be a vizet 3. A készülék nem üríti le a vizet 4. Víz van a padlón a mosógép körül 5. A gép nem centrifugál Lásd az 1. okot A vízcsap el van zárva A kapcsolóóra nincs megfelelõen beállítva Az ürítõcsõ megcsavarodott Idegen anyag zárja el a szûrõt Szivárog a víz a csap és a bevezetõcsõ között A mosógép nem ürítette le a vizet Nincs centrifugálás beállítás (csak néhány típusnál) Ellenõrizze Nyissa ki a vízcsapot Állítsa be megfelelõen a kapcsolóórát Egyenesítse ki az ürítõcsövet Ellenõrizze a szûrõt Cserélje ki a tömítést, és húzza rá a csövet a csapra Várjon néhány percig, amíg a gép leüríti a vizet Fordítsa el a programkapcsolót a centrifugálás-beállításra A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA Húzza ki a csatlakozódugót! Zárja el a vízcsapot minden mosás után! A gyártó minden készüléket földelt csatlakozóval szerel. Gyõzõdjön meg arról, hogy az elektromos csatlakozás földelt-e és be vane kötve, ha nem, hívja a szervízt! A földelés alapvetõen fontos a felhasználó biztonsága szempontjából, mivel megszünteti az elektromos töltéskisülés kockázatát. Ha az elektromos csatlakozókábel sérült, cserélje ki egy eredeti szettel (kábel és dugó), amelyet a gyártótól vagy az ügyfélszolgálattól szerezhet be. 6. Erõteljes rezgés centrifugálás közben A mosógép nincs megfelelõen vízszintbe állítva A szállítókeret nincs eltávolítva A ruhaadag nincs egyenletesen elosztva Állítsa be a lábakat Távolítsa el a szállítókeretet Ossza el egyenletesen a szennyest A gyártó minden felelõsséget elhárít a készülék telepítési és biztonsági szabályainak be nem tartásából eredõ személyi sérülésekkel és anyagi károkkal kapcsolatban. Ne érintse meg a készüléket vizes vagy nedves kézzel vagy lábbal! Ne használja a készüléket ha Ön mezítláb van! Nagyon körültekintõen kell eljárni, ha a fürdõszobában vagy zuhanyzóhelyiségben hosszabbító kábeleket használ. Hacsak lehet, kerülje a hosszabbító kábelek használatát! Ne használjon adaptereket és elosztókat! Gyermekek megfelelõ felügyelet nélkül nem használhatják a készüléket. A csatlakozókábelt vagy magát a készüléket megrántva ne húzza ki a csatlakozódugót a fali aljzatból! Ne tegye ki a készüléket az idõjárás hatásainak (esõ, nap stb.)! Mûködés közben ne takarja le a készüléket ruhával vagy mûanyaggal! Ne telepítse a készüléket nyirkos helyekre, vagy bárhová ahol véletlenül ráfröcskölhet a zuhany! Ne telepítse a készüléket olyan felületre, amely kitölti a padló és a készülék alja közötti helyet! 12 13

8 Tartson távol gyermekektõl minden csomagolóanyagot, mivel az az egészségre káros lehet! MOSÁS KÖZBEN A VÍZ HÕMÉRSÉKLETE A 90 o -OT IS ELÉRHETI. TISZTÍTÁS ÉS KARBANTARTÁS Ne használjon a mosógép külsõ részén dörzsölõ hatású szereket, alkoholt vagy hígítószereket. Elég ha csak egy nedves ruhát használ. A mosógép nagyon kevés karbantartást igényel. A fiókos tárolórekeszek tisztítása. A szûrõ tisztítása. Elszállítás vagy hosszú ideig tartó üzemszünet után. A fiókos tárolórekeszek tisztítása Érdemes idõrõl idõre megtisztítani a mosószeradagoló négy rekeszét (elõmosás, fõmosás, fehérítés és szövetkondicionáló). Ehhez vegye ki a mosószeradagolót a rekeszébõl! Az elõmosási és fõmosási rekesz esetében ajánlott eltávolítani minden megszáradt mosószermaradványt, amely meggátolhatja a mosószer bejutását a dobba. A fehérítõ és kondicionáló rekeszek esetében a két akasztópecket (M) 90 o -kal az óramutató járásával ellentétes irányban (balra) tekerve, majd kihúzva el kell távolítani. Távolítson el minden maradványt, amely eltömheti a rekeszekben lévõ lyukakat. Tegyen vissza mindent a helyére! HASZNOS TANÁCS A mosandó ruha betöltésekor az alábbiakat javasoljuk: Válogassa szét a kimosandó ruhákat SZÍN, SZENNYEZETTSÉG, és FINOMSÁG szerint. Javasoljuk, hogy a finom anyagokhoz használjon védõhálót. Ürítsen ki minden zsebet és gyõzõdjön meg arról, hogy nem találhatók bennük fémtárgy. Gombolja be a paplanhuzatokat és párnahuzatokat, húzzon be minden zipzárat és kapcsot, továbbá kössön meg minden laza szalagot vagy pántot. Távolítson el minden görgõt a függönyökrõl és hálófüggönyökrõl. A szalagokat csavarja fel egy gombolyagba és saját csatjával rögzítse! Ha bármilyen foltot észlel, távolítsa el speciális felületaktív anyaggal vagy más megfelelõ szerrel. 14 Fordítson ki minden mosandó anyagot! Egyenként helyezze a szennyest a dobba! Vigyázzon arra, hogy ne lépje túl az egyes programokhoz megadott mennyiséget! Pokrócok, ágytakarók, valamint nagy és nedvszívó anyagok mosásakor kerülje a centrifugálást a nincs centrifuga gombbal. Gyapjúanyagok mosógépes mosásához az anyagoknak Tiszta gyapjú jellel valamint a nem zsugorodik illetve a géppel mosható tulajdonságra utaló információval kell rendelkezniük. Ha lehetséges, ne mosson csak törülközõket együtt. Keverje azokat szokásos mosnivalókkal. Bizonyosodjon meg arról, hogy nem szorult-e semmilyen anyag a dobzárak közé! CÍMKE SZIMBÓLUMOK A címkék általában az ingnyaknál vagy az oldalvarrásnál vannak felvarrva. A rajtuk lévõ szimbólumok a következõket jelzik: Maximális mosási hõmérséklet Megfelelõ mosási módok Megfelelõ termékek Hogyan ápolja ruháit Megfelelõ vasalási módok és hõmérsékleti értékek A szimbólumok a következõk: MOSÁS A mosási utasítások mindig egy kádba rajzolva jelennek meg különbözõ jelölésekkel: Nem mosható Kézzel vagy mosógépben mosható. A kádba írt szám a maximális mosási hõmérsékletet jelzi. Csak kézzel mosható Ha a kéz félig vízbe merül, óvatosan kezeljük mosás közben a ruhát. Ha teljesen vízbe merül a kéz: csak kézzel mosható A kád alatti vonal azt jelenti, hogy csak finom mosóprogramot használjunk Nem centrifugálható FEHÉRÍTÉS A fehérítést széles körben használják az anyagok fehérítésére, bár bizonyos esetekben helyrehozhatatlan károkat okozhat. Számos szimbólum utal a használatára. Fehéríthetõ Nem szabad fehéríteni VASALÁS Magas hõmérsékleten vasalható. Max. 220 o C. Használhat gõzt vagy nedves ruhát. Megfelelõ a sûrûszövésû anyagokhoz pl. pamut vagy vászon. 15
