1 Rövid beállítási útmutató ZTE MF667

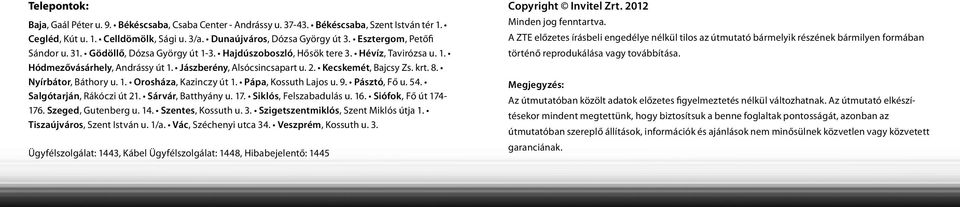

2 Telepontok: Baja, Gaál Péter u. 9. Békéscsaba, Csaba Center - Andrássy u Békéscsaba, Szent István tér 1. Cegléd, Kút u. 1. Celldömölk, Sági u. 3/a. Dunaújváros, Dózsa György út 3. Esztergom, Petőfi Sándor u. 31. Gödöllő, Dózsa György út 1-3. Hajdúszoboszló, Hősök tere 3. Hévíz, Tavirózsa u. 1. Hódmezővásárhely, Andrássy út 1. Jászberény, Alsócsincsapart u. 2. Kecskemét, Bajcsy Zs. krt. 8. Nyírbátor, Báthory u. 1. Orosháza, Kazinczy út 1. Pápa, Kossuth Lajos u. 9. Pásztó, Fő u. 54. Salgótarján, Rákóczi út 21. Sárvár, Batthyány u. 17. Siklós, Felszabadulás u. 16. Siófok, Fő út Szeged, Gutenberg u. 14. Szentes, Kossuth u. 3. Szigetszentmiklós, Szent Miklós útja 1. Tiszaújváros, Szent István u. 1/a. Vác, Széchenyi utca 34. Veszprém, Kossuth u. 3. Ügyfélszolgálat: 1443, Kábel Ügyfélszolgálat: 1448, Hibabejelentő: 1445 Copyright Invitel Zrt Minden jog fenntartva. A ZTE előzetes írásbeli engedélye nélkül tilos az útmutató bármelyik részének bármilyen formában történő reprodukálása vagy továbbítása. Megjegyzés: Az útmutatóban közölt adatok előzetes figyelmeztetés nélkül változhatnak. Az útmutató elkészítésekor mindent megtettünk, hogy biztosítsuk a benne foglaltak pontosságát, azonban az útmutatóban szereplő állítások, információk és ajánlások nem minősülnek közvetlen vagy közvetett garanciának.

Kecskemét, Bajcsy Zs. krt. 8. Nyírbátor, Báthory u. 1. Orosháza, Kazinczy út 1. Pápa, Kossuth Lajos u. 9. Pásztó, Fő u. 54. Salgótarján, Rákóczi út 21. Sárvár, Batthyány u. 17.

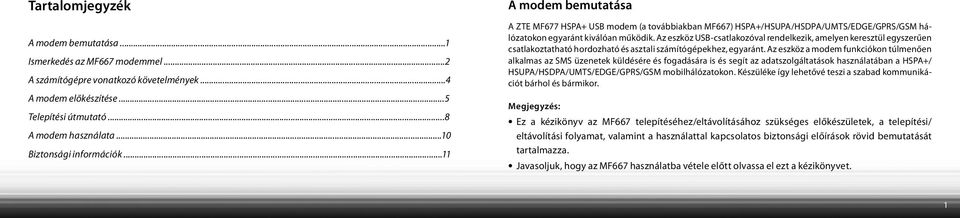

3 Tartalomjegyzék A modem bemutatása...1 Ismerkedés az MF667 modemmel...2 A számítógépre vonatkozó követelmények...4 A modem előkészítése...5 Telepítési útmutató...8 A modem használata...10 Biztonsági információk...11 A modem bemutatása A ZTE MF677 HSPA+ USB modem (a továbbiakban MF667) HSPA+/HSUPA/HSDPA/UMTS/EDGE/GPRS/GSM hálózatokon egyaránt kiválóan működik. Az eszköz USB-csatlakozóval rendelkezik, amelyen keresztül egyszerűen csatlakoztatható hordozható és asztali számítógépekhez, egyaránt. Az eszköz a modem funkciókon túlmenően alkalmas az SMS üzenetek küldésére és fogadására is és segít az adatszolgáltatások használatában a HSPA+/ HSUPA/HSDPA/UMTS/EDGE/GPRS/GSM mobilhálózatokon. Készüléke így lehetővé teszi a szabad kommunikációt bárhol és bármikor. Megjegyzés: Ez a kézikönyv az MF667 telepítéséhez/eltávolításához szükséges előkészületek, a telepítési/ eltávolítási folyamat, valamint a használattal kapcsolatos biztonsági előírások rövid bemutatását tartalmazza. Javasoljuk, hogy az MF667 használatba vétele előtt olvassa el ezt a kézikönyvet. 1

Az eszköz USB-csatlakozóval rendelkezik, amelyen keresztül egyszerűen csatlakoztatható hordozható és asztali számítógépekhez, egyaránt.

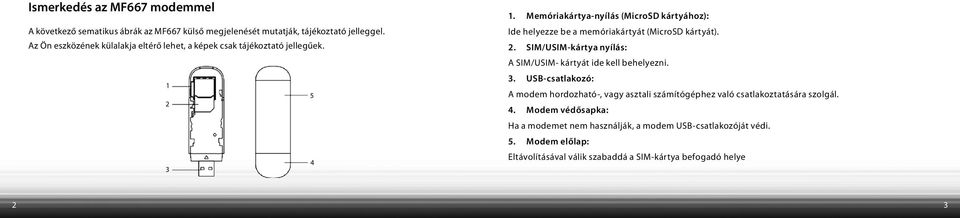

4 Ismerkedés az MF667 modemmel A következő sematikus ábrák az MF667 külső megjelenését mutatják, tájékoztató jelleggel. Az Ön eszközének külalakja eltérő lehet, a képek csak tájékoztató jellegűek Memóriakártya-nyílás (MicroSD kártyához): Ide helyezze be a memóriakártyát (MicroSD kártyát). 2. SIM/USIM-kártya nyílás: A SIM/USIM- kártyát ide kell behelyezni. 3. USB-csatlakozó: A modem hordozható-, vagy asztali számítógéphez való csatlakoztatására szolgál. 4. Modem védősapka: Ha a modemet nem használják, a modem USB-csatlakozóját védi. 5. Modem előlap: Eltávolításával válik szabaddá a SIM-kártya befogadó helye 2 3

Memóriakártya-nyílás (MicroSD kártyához): Ide helyezze be a memóriakártyát (MicroSD kártyát). 2.

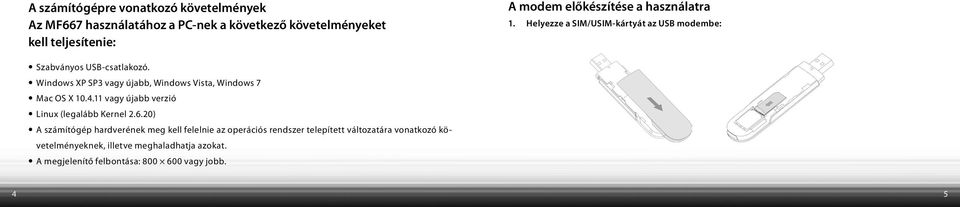

5 A számítógépre vonatkozó követelmények Az MF667 használatához a PC-nek a következő követelményeket kell teljesítenie: A modem előkészítése a használatra 1. Helyezze a SIM/USIM-kártyát az USB modembe: Szabványos USB-csatlakozó. Windows XP SP3 vagy újabb, Windows Vista, Windows 7 Mac OS X vagy újabb verzió Linux (legalább Kernel ) A számítógép hardverének meg kell felelnie az operációs rendszer telepített változatára vonatkozó követelményeknek, illetve meghaladhatja azokat. A megjelenítő felbontása: vagy jobb. 4 5

Windows XP SP3 vagy újabb, Windows Vista, Windows 7 Mac OS X 10.4.11 vagy újabb verzió Linux (legalább Kernel 2.6.

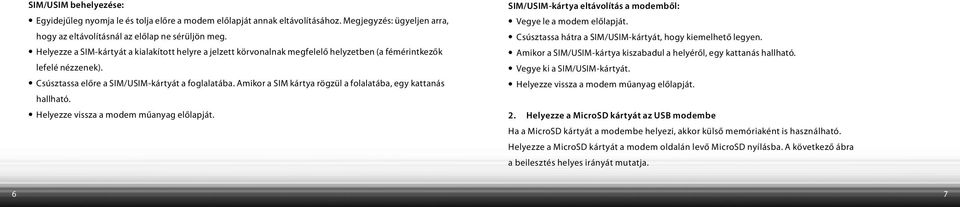

6 SIM/USIM behelyezése: Egyidejűleg nyomja le és tolja előre a modem előlapját annak eltávolításához. Megjegyzés: ügyeljen arra, hogy az eltávolításnál az előlap ne sérüljön meg. Helyezze a SIM-kártyát a kialakított helyre a jelzett körvonalnak megfelelő helyzetben (a fémérintkezők lefelé nézzenek). Csúsztassa előre a SIM/USIM-kártyát a foglalatába. Amikor a SIM kártya rögzül a folalatába, egy kattanás hallható. Helyezze vissza a modem műanyag előlapját. SIM/USIM-kártya eltávolítás a modemből: Vegye le a modem előlapját. Csúsztassa hátra a SIM/USIM-kártyát, hogy kiemelhető legyen. Amikor a SIM/USIM-kártya kiszabadul a helyéről, egy kattanás hallható. Vegye ki a SIM/USIM-kártyát. Helyezze vissza a modem műanyag előlapját. 2. Helyezze a MicroSD kártyát az USB modembe Ha a MicroSD kártyát a modembe helyezi, akkor külső memóriaként is használható. Helyezze a MicroSD kártyát a modem oldalán levő MicroSD nyílásba. A következő ábra a beilesztés helyes irányát mutatja. 6 7

Amikor a SIM kártya rögzül a folalatába, egy kattanás hallható. Helyezze vissza a modem műanyag előlapját. SIM/USIM-kártya eltávolítás a modemből: Vegye le a modem előlapját.

7 Telepítési útmutató A különböző operációs rendszerekbe a telepítés és az eltávolítás művelete eltérhet. Kövesse a rendszer utasításait a művelet során. 3. Csatlakoztassa az USB modemet a számítógépéhez Dugja be az USB modemet a számítógép USB-portjába és ellenőrizze, hogy szilárdan rögzül-e a helyén. A rendszer automatikusan észleli és felismeri az új hardvert és elindítja a telepítő varázslót. A MicroSD kártya illesztő programjának telepítése automatikusan megtörténik a modem illesztő programjának telepítésekor. Windows operációs rendszer esetén: A rendszer automatikusan elindítja a telepítést, ha a modemet megfelelően csatlakoztatta számítógéphez. Kövesse a képernyőn megjelenő utasításokat a szoftver telepítésének befejezéséhez. Megjegyzés: Amennyiben a rendszer nem indítja el automatikusan a telepítést, a telepítőprogramot a Sajátgép/ HSPA_MODEM/Windows/Autorun.exe helyről lehet futtatni. 8 9

A rendszer automatikusan észleli és felismeri az új hardvert és elindítja a telepítő varázslót.

8 Mac OS rendszer esetén: Az operációs rendszer automatikusan megjeleníti a HSPA_MODEM CD-ROM ikont az asztalon, ha a modemet megfelelően csatlakoztatta a számítógéphez. Kattintson duplán a HSPA_MODEM meghajtón lévő szoftvercsomagra, és kövesse a rendszer utasításait a telepítés befejezéséhez. Az MF667 biztonságos eltávolítása a rendszerből. A modem használata Az alábbi gombokhoz a táblázatban felsorolt funkciók vannak hozzárendelve: Kapcsolódás Adatforgalmi napló Beállítások Kattintson a Csatlakozás gombra az internet kapcsolat létrehozásához. A kapcsolat adatait jeleníti meg. Az USB modem beállításainak megadása. Zárja be a modem szoftverét, majd válassza a hardver biztonságos eltávolítását. SMS Telefonkönyv Kattintson az SMS ikonra, írja be a címzett számát és az SMS tartalmát, és kattintson a Küldés gombra új üzenet elküldéséhez. Kattintson az Új gombra egy új kapcsolat adatainak megadásához 10 11

A modem használata Az alábbi gombokhoz a táblázatban felsorolt funkciók vannak hozzárendelve: Kapcsolódás Adatforgalmi napló Beállítások Kattintson a Csatlakozás gombra az internet kapcsolat

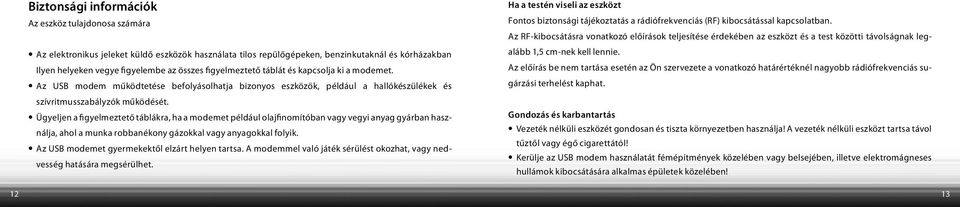

9 Biztonsági információk Az eszköz tulajdonosa számára Az elektronikus jeleket küldő eszközök használata tilos repülőgépeken, benzinkutaknál és kórházakban Ilyen helyeken vegye figyelembe az összes figyelmeztető táblát és kapcsolja ki a modemet. Az USB modem működtetése befolyásolhatja bizonyos eszközök, például a hallókészülékek és szívritmusszabályzók működését. Ügyeljen a figyelmeztető táblákra, ha a modemet például olajfinomítóban vagy vegyi anyag gyárban használja, ahol a munka robbanékony gázokkal vagy anyagokkal folyik. Az USB modemet gyermekektől elzárt helyen tartsa. A modemmel való játék sérülést okozhat, vagy nedvesség hatására megsérülhet. Ha a testén viseli az eszközt Fontos biztonsági tájékoztatás a rádiófrekvenciás (RF) kibocsátással kapcsolatban. Az RF-kibocsátásra vonatkozó előírások teljesítése érdekében az eszközt és a test közötti távolságnak legalább 1,5 cm-nek kell lennie. Az előírás be nem tartása esetén az Ön szervezete a vonatkozó határértéknél nagyobb rádiófrekvenciás sugárzási terhelést kaphat. Gondozás és karbantartás Vezeték nélküli eszközét gondosan és tiszta környezetben használja! A vezeték nélküli eszközt tartsa távol tűztől vagy égő cigarettától! Kerülje az USB modem használatát fémépítmények közelében vagy belsejében, illetve elektromágneses hullámok kibocsátására alkalmas épületek közelében! 12 13

Ügyeljen a figyelmeztető táblákra, ha a modemet például olajfinomítóban vagy vegyi anyag gyárban használja, ahol a munka robbanékony gázokkal vagy anyagokkal folyik.

10 Védje a vezeték nélküli eszközt és tartozékait víztől és párától, és tartsa őket szárazon! Ne ejtse le, ne dobálja vagy hajlítsa meg a vezeték nélküli eszközét! Vezeték nélküli eszközét nedves és lágy, antisztatikus szövettel tisztítsa! Ne használjon vegyi anyagokat (például alkoholt és benzint), vegyi mosószereket vagy porokat a tisztításhoz! Ne hagyja vezeték nélküli eszközét és tartozékait olyan helyen, ahol a hőmérséklet nagyon alacsony vagy magas! Csak a gyártó által jóváhagyott tartozékokat használjon a vezeték nélküli eszközhöz! Forduljon a hivatalos szervizközponthoz, ha a vezeték nélküli eszköznél vagy annak tartozékainál rendellenesség jelentkezik. Ne szerelje szét a vezeték nélküli eszközt vagy tartozékait! Ha így tesz, akkor a vezeték nélküli eszközre és tartozékaira vonatkozó garancia érvénytelen lesz! A készülék működési tartománya -10 C és +55 C hőmérséklet, és 5% - 95% páratartalom között van. WEEE jóváhagyás A vezeték nélküli eszköz megfelel az elektromos és elektronikai berendezések hulladékairól szóló 2002/96/ EK irányelv (WEEE irányelv) alapvető követelményeinek és más vonatkozó rendelkezéseinek. RoHS jóváhagyás A vezeték nélküli eszköz megfelel az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2002/95/EK irányelvnek (RoHS irányelv). CE jóváhagyás (Európai Unió) A vezeték nélküli eszköz használata az EU tagállamaiban jóvá lett hagyva. A vezeték nélküli eszköz megfelel a rádióberendezésekről és a távközlő-végberendezésekről szóló 1999/5/EK irányelv (R&TTE irányelv) alapvető követelményeinek és más vonatkozó rendelkezéseinek

Ne hagyja vezeték nélküli eszközét és tartozékait olyan helyen, ahol a hőmérséklet nagyon alacsony vagy magas! Csak a gyártó által jóváhagyott tartozékokat használjon a vezeték nélküli eszközhöz!
