Homlokzatok tűzvédelme, figyelemmel az új OTSZ-ben lévő változásokra és a ROCKWOOL ECOROCK rendszer bemutatása. Lestyán Mária

Átírás

1 Homlokzatok tűzvédelme, figyelemmel az új OTSZ-ben lévő változásokra és a ROCKWOOL ECOROCK rendszer bemutatása Lestyán Mária 1

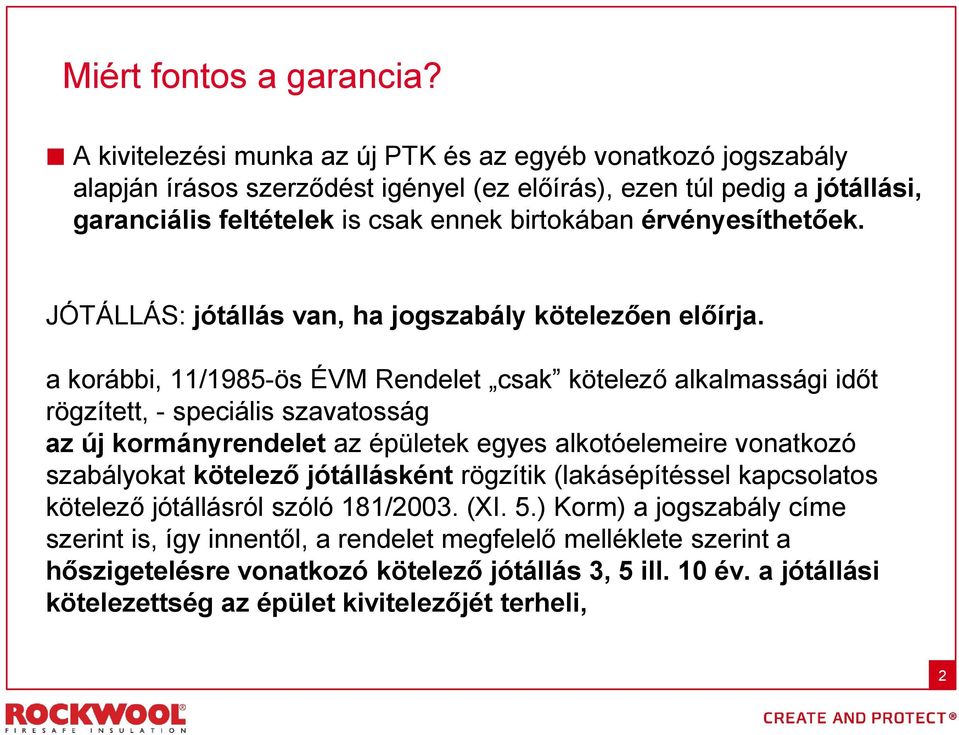

2 Miért fontos a garancia? A kivitelezési munka az új PTK és az egyéb vonatkozó jogszabály alapján írásos szerződést igényel (ez előírás), ezen túl pedig a jótállási, garanciális feltételek is csak ennek birtokában érvényesíthetőek. JÓTÁLLÁS: jótállás van, ha jogszabály kötelezően előírja. a korábbi, 11/1985-ös ÉVM Rendelet csak kötelező alkalmassági időt rögzített, - speciális szavatosság az új kormányrendelet az épületek egyes alkotóelemeire vonatkozó szabályokat kötelező jótállásként rögzítik (lakásépítéssel kapcsolatos kötelező jótállásról szóló 181/2003. (XI. 5.) Korm) a jogszabály címe szerint is, így innentől, a rendelet megfelelő melléklete szerint a hőszigetelésre vonatkozó kötelező jótállás 3, 5 ill. 10 év. a jótállási kötelezettség az épület kivitelezőjét terheli, 2

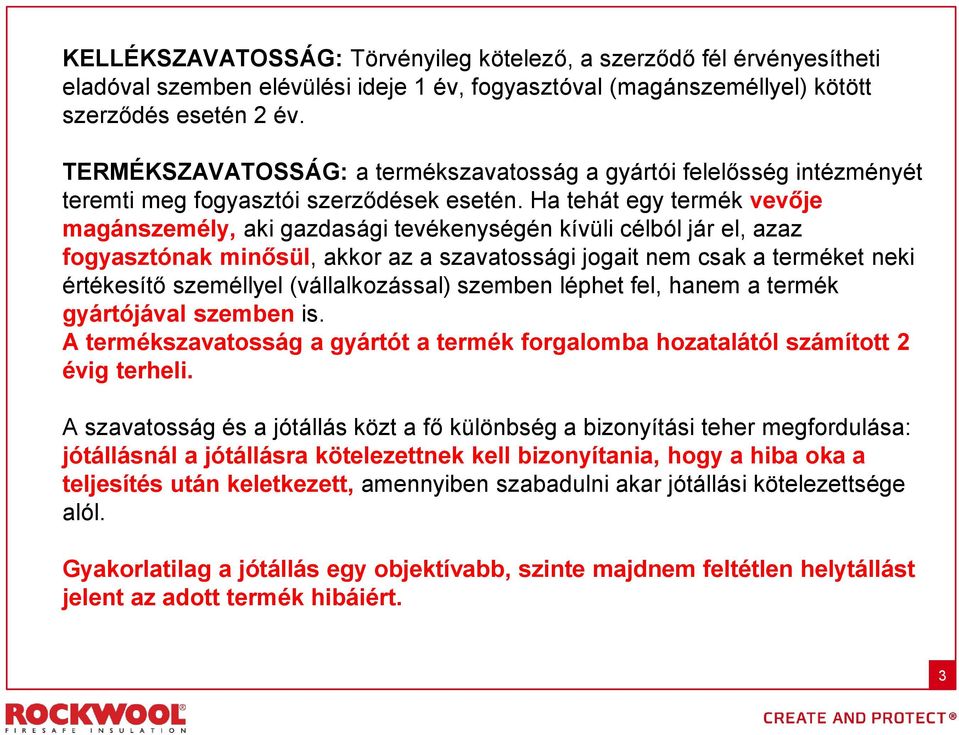

3 KELLÉKSZAVATOSSÁG: Törvényileg kötelező, a szerződő fél érvényesítheti eladóval szemben elévülési ideje 1 év, fogyasztóval (magánszeméllyel) kötött szerződés esetén 2 év. TERMÉKSZAVATOSSÁG: a termékszavatosság a gyártói felelősség intézményét teremti meg fogyasztói szerződések esetén. Ha tehát egy termék vevője magánszemély, aki gazdasági tevékenységén kívüli célból jár el, azaz fogyasztónak minősül, akkor az a szavatossági jogait nem csak a terméket neki értékesítő személlyel (vállalkozással) szemben léphet fel, hanem a termék gyártójával szemben is. A termékszavatosság a gyártót a termék forgalomba hozatalától számított 2 évig terheli. A szavatosság és a jótállás közt a fő különbség a bizonyítási teher megfordulása: jótállásnál a jótállásra kötelezettnek kell bizonyítania, hogy a hiba oka a teljesítés után keletkezett, amennyiben szabadulni akar jótállási kötelezettsége alól. Gyakorlatilag a jótállás egy objektívabb, szinte majdnem feltétlen helytállást jelent az adott termék hibáiért. 3

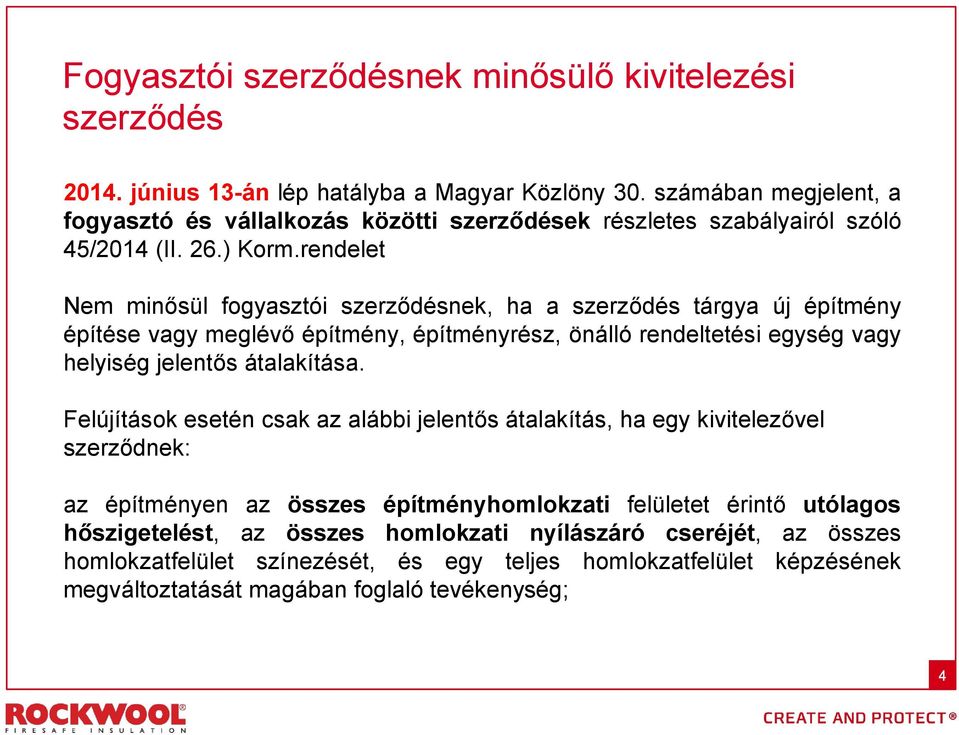

4 Fogyasztói szerződésnek minősülő kivitelezési szerződés június 13-án lép hatályba a Magyar Közlöny 30. számában megjelent, a fogyasztó és vállalkozás közötti szerződések részletes szabályairól szóló 45/2014 (II. 26.) Korm.rendelet Nem minősül fogyasztói szerződésnek, ha a szerződés tárgya új építmény építése vagy meglévő építmény, építményrész, önálló rendeltetési egység vagy helyiség jelentős átalakítása. Felújítások esetén csak az alábbi jelentős átalakítás, ha egy kivitelezővel szerződnek: az építményen az összes építményhomlokzati felületet érintő utólagos hőszigetelést, az összes homlokzati nyílászáró cseréjét, az összes homlokzatfelület színezését, és egy teljes homlokzatfelület képzésének megváltoztatását magában foglaló tevékenység; 4

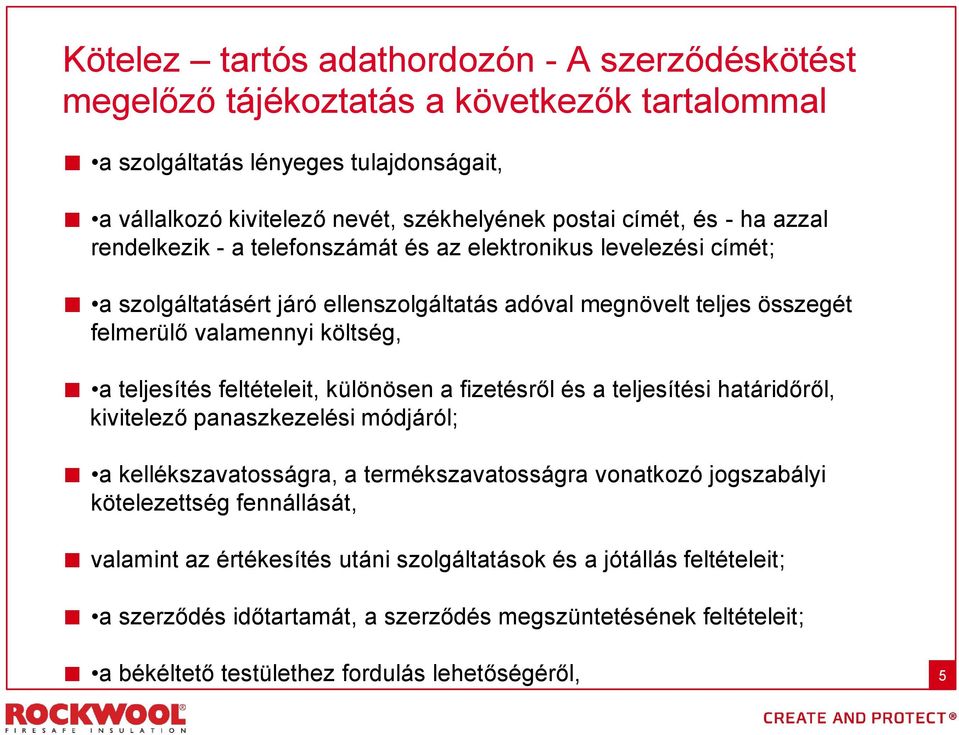

5 Kötelez tartós adathordozón - A szerződéskötést megelőző tájékoztatás a következők tartalommal a szolgáltatás lényeges tulajdonságait, a vállalkozó kivitelező nevét, székhelyének postai címét, és - ha azzal rendelkezik - a telefonszámát és az elektronikus levelezési címét; a szolgáltatásért járó ellenszolgáltatás adóval megnövelt teljes összegét felmerülő valamennyi költség, a teljesítés feltételeit, különösen a fizetésről és a teljesítési határidőről, kivitelező panaszkezelési módjáról; a kellékszavatosságra, a termékszavatosságra vonatkozó jogszabályi kötelezettség fennállását, valamint az értékesítés utáni szolgáltatások és a jótállás feltételeit; a szerződés időtartamát, a szerződés megszüntetésének feltételeit; a békéltető testülethez fordulás lehetőségéről, 5

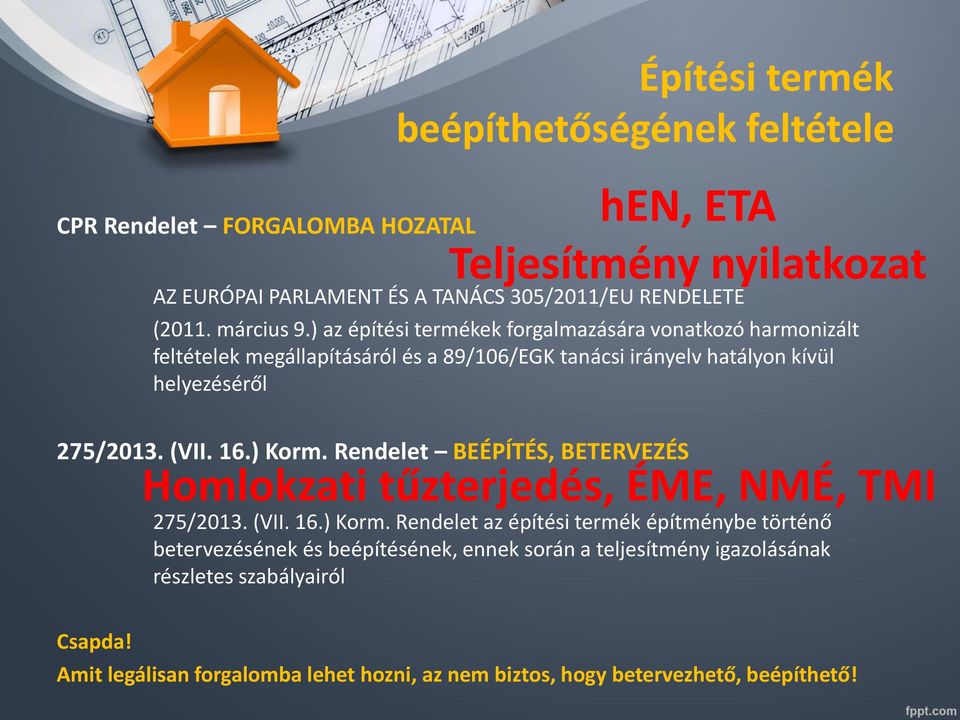

6 CPR Rendelet FORGALOMBA HOZATAL Építési termék beépíthetőségének feltétele hen, ETA Teljesítmény nyilatkozat AZ EURÓPAI PARLAMENT ÉS A TANÁCS 305/2011/EU RENDELETE (2011. március 9.) az építési termékek forgalmazására vonatkozó harmonizált feltételek megállapításáról és a 89/106/EGK tanácsi irányelv hatályon kívül helyezéséről 275/2013. (VII. 16.) Korm. Rendelet BEÉPÍTÉS, BETERVEZÉS Homlokzati tűzterjedés, ÉME, NMÉ, TMI 275/2013. (VII. 16.) Korm. Rendelet az építési termék építménybe történő betervezésének és beépítésének, ennek során a teljesítmény igazolásának részletes szabályairól Csapda! Amit legálisan forgalomba lehet hozni, az nem biztos, hogy betervezhető, beépíthető!

7 Tűzbiztonság CPR - Rendelet Építményekre vonatkozó alapvető követelmények: Mechanikai szilárdság és állékonyság Tűzbiztonság Higiénia,egészség és környezetvédelem Biztonságos használat és akadálymentesség Zajvédelem Energiatakarékosság és hővédelem A természeti erőforrások fenntartható használata 275/2013. Korm. Rend. OTÉK (3)163 Az építménynek meg kell felelnie a rendeltetési célja szerint a) az állékonyság és a mechanikai szilárdság, b) a tűzbiztonság, c) a higiénia, az egészség- és a környezetvédelem, d) a biztonságos használat és akadálymentesség, e) a zaj és rezgés elleni védelem, f) az energiatakarékosság és hővédelem, g) az élet- és vagyonvédelem, valamint h) a természeti erőforrások fenntartható használata alapvető követelményeinek

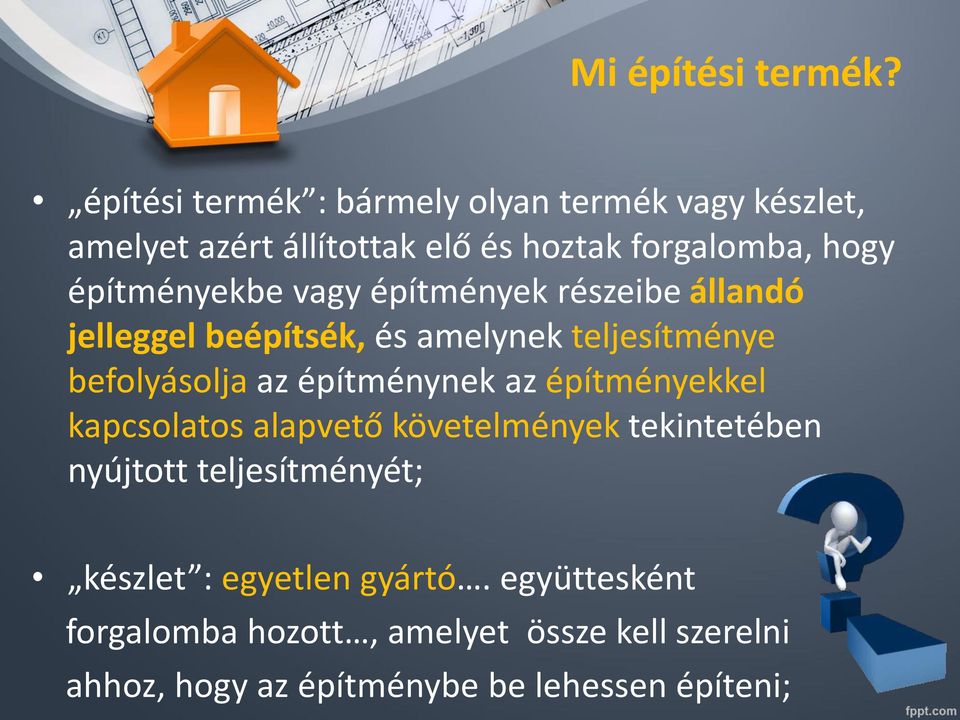

8 Mi építési termék? építési termék : bármely olyan termék vagy készlet, amelyet azért állítottak elő és hoztak forgalomba, hogy építményekbe vagy építmények részeibe állandó jelleggel beépítsék, és amelynek teljesítménye befolyásolja az építménynek az építményekkel kapcsolatos alapvető követelmények tekintetében nyújtott teljesítményét; készlet : egyetlen gyártó. együttesként forgalomba hozott, amelyet össze kell szerelni ahhoz, hogy az építménybe be lehessen építeni;

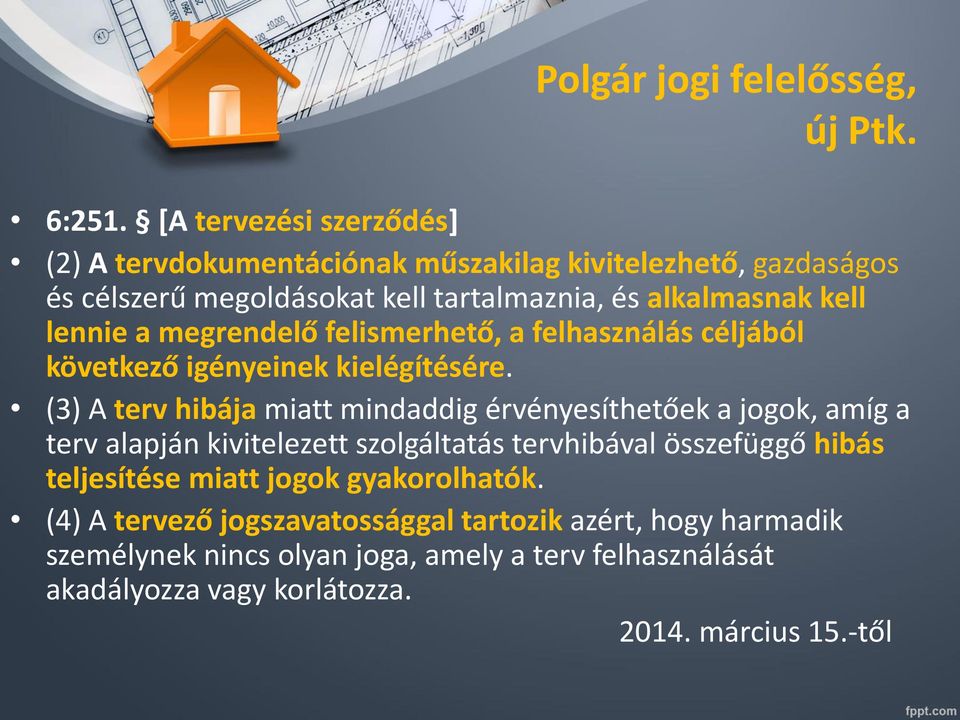

9 Polgár jogi felelősség, új Ptk. 6:251. [A tervezési szerződés] (2) A tervdokumentációnak műszakilag kivitelezhető, gazdaságos és célszerű megoldásokat kell tartalmaznia, és alkalmasnak kell lennie a megrendelő felismerhető, a felhasználás céljából következő igényeinek kielégítésére. (3) A terv hibája miatt mindaddig érvényesíthetőek a jogok, amíg a terv alapján kivitelezett szolgáltatás tervhibával összefüggő hibás teljesítése miatt jogok gyakorolhatók. (4) A tervező jogszavatossággal tartozik azért, hogy harmadik személynek nincs olyan joga, amely a terv felhasználását akadályozza vagy korlátozza március 15.-től

10 3. A kivitelezési szerződés 6:252. [A kivitelezési szerződés] (1) Kivitelezési szerződés alapján a kivitelező építési, szerelési munka elvégzésére és az előállított mű átadására, a megrendelő annak átvételére és díj fizetésére köteles. (2) A munka elvégzéséhez szükséges tervdokumentáció elkészítése és a hatósági engedélyek beszerzése a megrendelő kötelezettsége. (3) A kivitelező köteles a megrendelő által átadott tervdokumentációt a szerződés megkötése előtt megvizsgálni és a megrendelőt a terv felismerhető hibáira, hiányosságaira figyelmeztetni. Ha a terv valamely hibája vagy hiányossága a kivitelezés folyamatában válik felismerhetővé, a kivitelező késedelem nélkül köteles erről a megrendelőt tájékoztatni.

11 Kivitelezési szerződés Ha nem készül terv: Ha a beépítendő termék teljesítményére jogszabály követelményt állapít meg, építészeti-műszaki dokumentáció hiányában az építési termékek elvárt műszaki teljesítményét az (1) bekezdésben meghatározott szempontok figyelembevételével az építőipari kivitelezési tevékenységről szóló kormányrendelet szerint az építési szerződésben kell meghatározni. Az építési szerződés megkötését követően a vállalkozó kivitelező viseli annak jogkövetkezményét, amely a tervdokumentáció olyan hiányosságából adódik, melyet a vállalkozó kivitelezőnek a tőle elvárható szakmai gondosság mellett észlelnie kellett volna, de a szerződéskötést megelőzően nem jelzett.

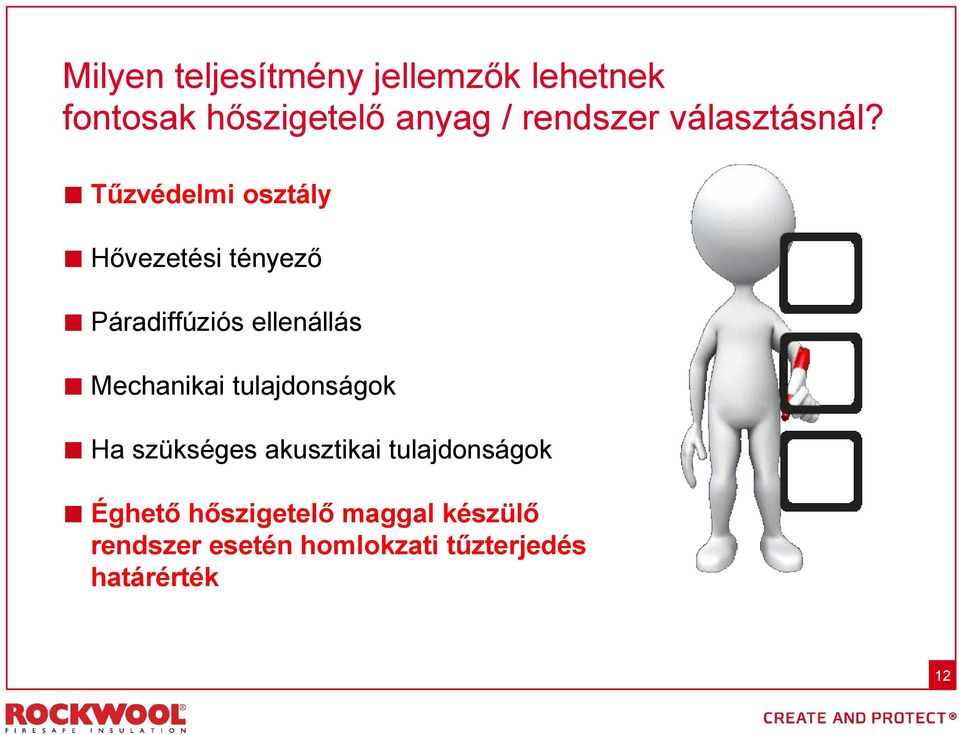

12 Milyen teljesítmény jellemzők lehetnek fontosak hőszigetelő anyag / rendszer választásnál? Tűzvédelmi osztály Hővezetési tényező Páradiffúziós ellenállás Mechanikai tulajdonságok Ha szükséges akusztikai tulajdonságok Éghető hőszigetelő maggal készülő rendszer esetén homlokzati tűzterjedés határérték 12

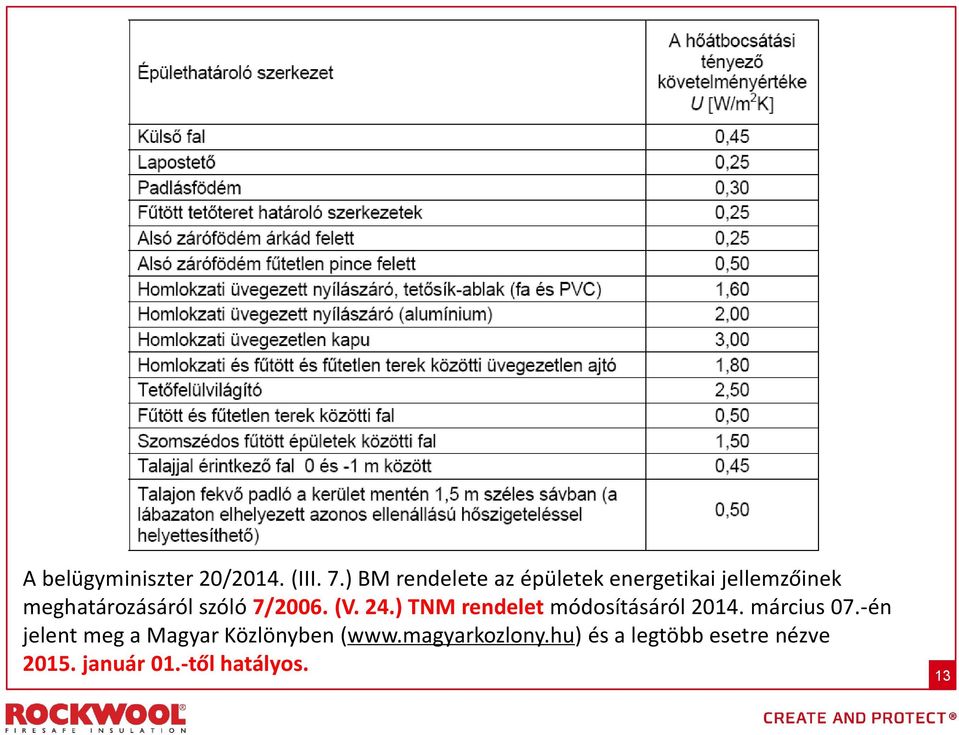

13 A belügyminiszter 20/2014. (III. 7.) BM rendelete az épületek energetikai jellemzőinek meghatározásáról szóló 7/2006. (V. 24.) TNM rendelet módosításáról március 07.-én jelent meg a Magyar Közlönyben ( és a legtöbb esetre nézve január 01.-től hatályos. 13

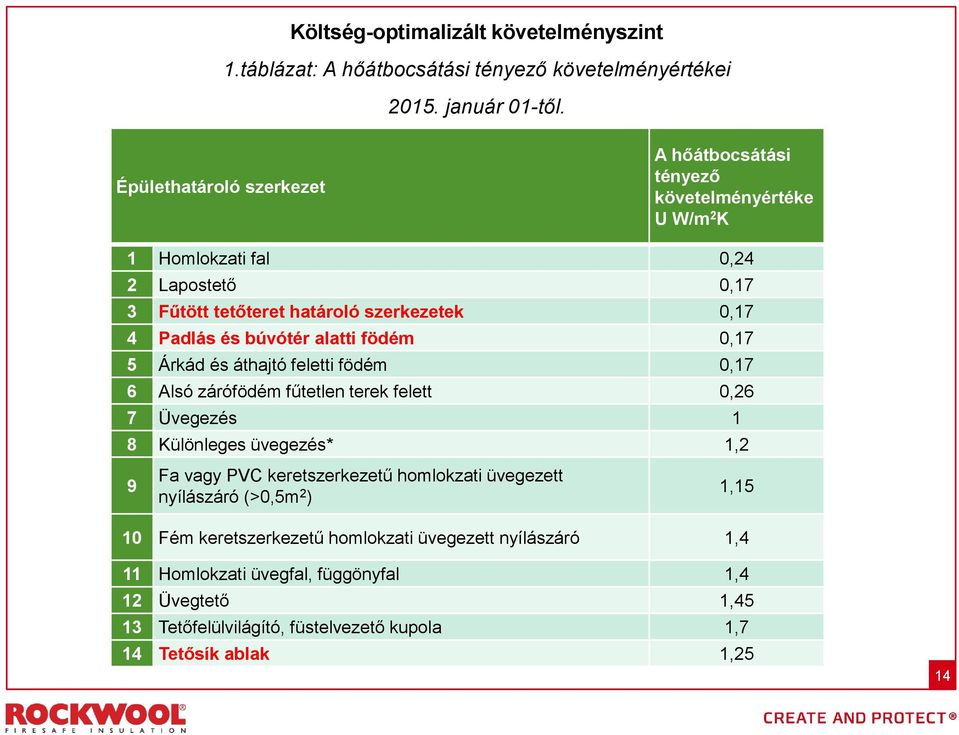

14 Költség-optimalizált követelményszint 1.táblázat: A hőátbocsátási tényező követelményértékei január 01-től. Épülethatároló szerkezet A hőátbocsátási tényező követelményértéke U W/m 2 K 1 Homlokzati fal 0,24 2 Lapostető 0,17 3 Fűtött tetőteret határoló szerkezetek 0,17 4 Padlás és búvótér alatti födém 0,17 5 Árkád és áthajtó feletti födém 0,17 6 Alsó zárófödém fűtetlen terek felett 0,26 7 Üvegezés 1 8 Különleges üvegezés* 1,2 9 Fa vagy PVC keretszerkezetű homlokzati üvegezett nyílászáró (>0,5m 2 ) 10 Fém keretszerkezetű homlokzati üvegezett nyílászáró 1,4 1,15 11 Homlokzati üvegfal, függönyfal 1,4 12 Üvegtető 1,45 13 Tetőfelülvilágító, füstelvezető kupola 1,7 14 Tetősík ablak 1,25 14

15 Product properties Megváltozott jogszabályi környezet, a felújítási igények és a növekvő hőszigetelő anyag vastagságok az OTSZ 5.0-ban jelentős változásokat eredményeztek 15

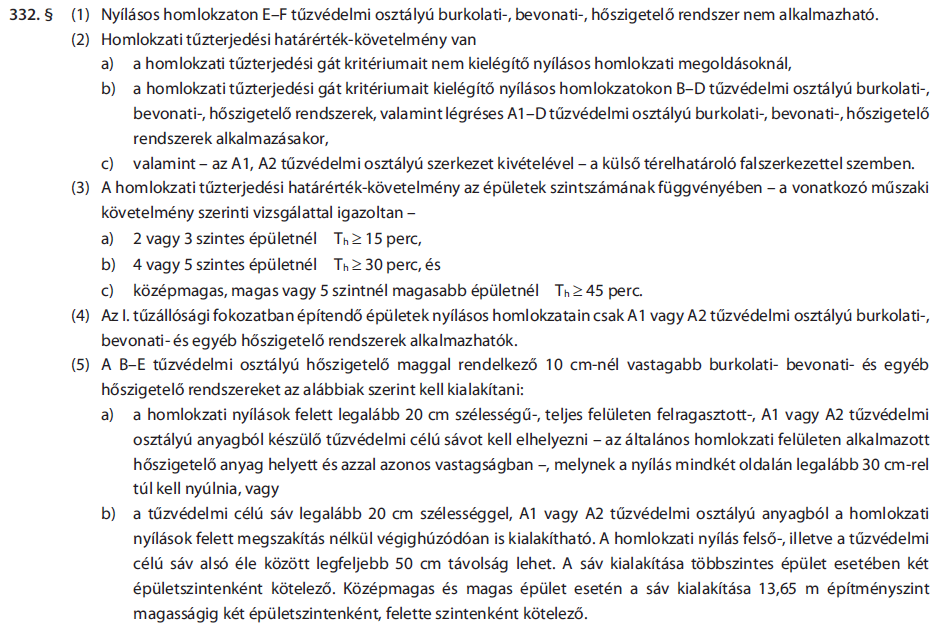

16 Tűzterjedési gát (1,3 m) Tűzvédelmi osztály Szintszám Hőszigetelő mag vastagság Tűzvédelmi célú sáv 16

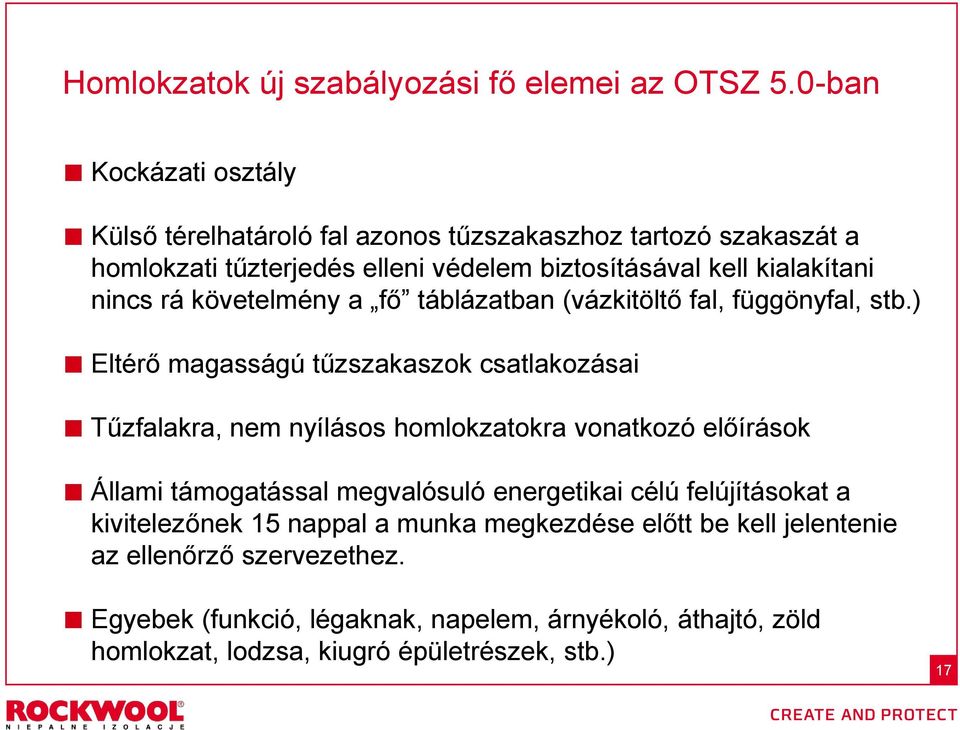

17 Homlokzatok új szabályozási fő elemei az OTSZ 5.0-ban Kockázati osztály Külső térelhatároló fal azonos tűzszakaszhoz tartozó szakaszát a homlokzati tűzterjedés elleni védelem biztosításával kell kialakítani nincs rá követelmény a fő táblázatban (vázkitöltő fal, függönyfal, stb.) Eltérő magasságú tűzszakaszok csatlakozásai Tűzfalakra, nem nyílásos homlokzatokra vonatkozó előírások Állami támogatással megvalósuló energetikai célú felújításokat a kivitelezőnek 15 nappal a munka megkezdése előtt be kell jelentenie az ellenőrző szervezethez. Egyebek (funkció, légaknak, napelem, árnyékoló, áthajtó, zöld homlokzat, lodzsa, kiugró épületrészek, stb.) 17

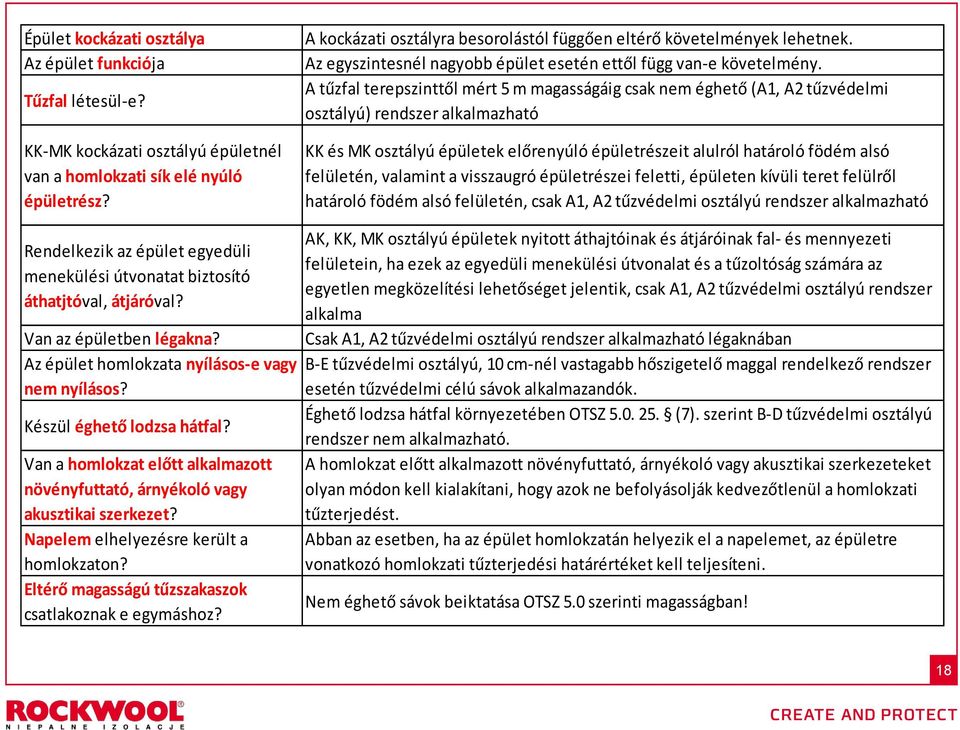

18 Épület kockázati osztálya Az épület funkciója Tűzfal létesül-e? KK-MK kockázati osztályú épületnél van a homlokzati sík elé nyúló épületrész? A kockázati osztályra besorolástól függően eltérő követelmények lehetnek. Az egyszintesnél nagyobb épület esetén ettől függ van-e követelmény. A tűzfal terepszinttől mért 5 m magasságáig csak nem éghető (A1, A2 tűzvédelmi osztályú) rendszer alkalmazható KK és MK osztályú épületek előrenyúló épületrészeit alulról határoló födém alsó felületén, valamint a visszaugró épületrészei feletti, épületen kívüli teret felülről határoló födém alsó felületén, csak A1, A2 tűzvédelmi osztályú rendszer alkalmazható Rendelkezik az épület egyedüli menekülési útvonatat biztosító áthatjtóval, átjáróval? Van az épületben légakna? Az épület homlokzata nyílásos-e vagy nem nyílásos? Készül éghető lodzsa hátfal? Van a homlokzat előtt alkalmazott növényfuttató, árnyékoló vagy akusztikai szerkezet? Napelem elhelyezésre került a homlokzaton? Eltérő magasságú tűzszakaszok csatlakoznak e egymáshoz? AK, KK, MK osztályú épületek nyitott áthajtóinak és átjáróinak fal- és mennyezeti felületein, ha ezek az egyedüli menekülési útvonalat és a tűzoltóság számára az egyetlen megközelítési lehetőséget jelentik, csak A1, A2 tűzvédelmi osztályú rendszer alkalma Csak A1, A2 tűzvédelmi osztályú rendszer alkalmazható légaknában B-E tűzvédelmi osztályú, 10 cm-nél vastagabb hőszigetelő maggal rendelkező rendszer esetén tűzvédelmi célú sávok alkalmazandók. Éghető lodzsa hátfal környezetében OTSZ (7). szerint B-D tűzvédelmi osztályú rendszer nem alkalmazható. A homlokzat előtt alkalmazott növényfuttató, árnyékoló vagy akusztikai szerkezeteket olyan módon kell kialakítani, hogy azok ne befolyásolják kedvezőtlenül a homlokzati tűzterjedést. Abban az esetben, ha az épület homlokzatán helyezik el a napelemet, az épületre vonatkozó homlokzati tűzterjedési határértéket kell teljesíteni. Nem éghető sávok beiktatása OTSZ 5.0 szerinti magasságban! 18

19 19

20 Használati szabályok? Tárolás tűztávolságon belül! Kinek a felelőssége?

21 Rendszer Hőszigetelés anyaga Hőszigetelés vastagsága Hőszigetelésen lévő vakolat anyaga és annak vastagsága Ragasztótapasz, üvegháló Dűbel Gyártó beépítési útmutatója Hordozó felület anyaga (beton, tégla, IGEN Éghető anyag, fa, osb lap, korábbi EPS homlokzati szigetelés NEM)

22

23

24

25

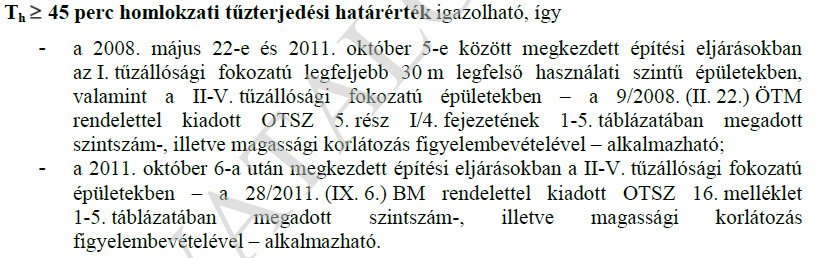

26 Forrás: Mezei Sándor Védelem cikk

27

28

29

30 Please follow these steps to insert image 1. Click on the yellow arrow to activate grey field 2. Delete the grey field 3. Insert desired image 4. Re-size and/or position the image (it is OK if the image goes beyond the borders of slide) 5. Send the image to back (right-click on image and choose Order Send to back) 6. Crop image if needed (Select View / Toolbars / Picture choose Crop tool 7. Delete this text Headline Arial regular size 24 Subheader - Arial regular size 14 ECOROCK FF rendszer 30

31 ECOROCK FF ETA - European Technical Approval (Európai Műszaki Engedély) ETICS External Thermal Insulation Composite System (THR = Teljes Homlokzati Hőszigetelő rendszerek) TMI Tűzvédelmi Megfelelősségi Igazolás 31

32 RW-PL-G

33 ECOROCK FF vékonyvakolatos rendszer VAKOLAT BR-ECOROCK SIL 1,0; 1,5; 2,0 mm DR-ECOROCK SIL 2,0 mm BR-ECOROCK S 1,0; 1,5; 2,0 mm DR-ECOROCK S 2,0 mm VAKOLATALAPOZÓ PT-ECOROCK Grunt M PT-ECOROCK Grunt S-T ERŐSÍTŐ (ÁGYAZÓ) RÉTEG ÜVEGSZÖVETHÁLÓ ZZ-ECOROCK Specjal W MECHANIKAI RÖGZÍTŐK MŰANYAG TÁRCSÁS, FÉMSZEGES HŐHÍDMENTES DÜBELEK HŐSZIGETELÉS FRONTROCK MAX E FRONTROCK RP-PL RAGASZTÓ BÁZIS ZK-ECOROCK Normal W HOMLOKZAT 33

34 ROCKWOOL ECOROCK FF homlokzatszigetelő rendszer (THR-ETICS) A rendszer elemei: 1. ZK-ECOROCK Normal W ragasztóhabarcs 2. FRONTROCK MAX E 3. Műanyag tányéros acélszeges hőhídmentes dübel 4. Üvegszövetháló 5. ZZ-ECOROCK Specjal W ágyazóhabarcs 6. PT-ECOROCK Grunt M alapozó 7. BR-ECOROCK SIL szilikon vékonyvakolat Kiegészítő elemek (ECOROCK FF rendszer nem tartalmazza) 9. Beütődübel 10. Lábazati indítósín (zárószegély) 11. Indítósín csatlakozóelemek 34

35 Ragasztó- és ágyazóhabarcs ZK-ECOROCK NORMAL W anyagszükséglet kb. 5 kg/m² Ragasztóhabarcs a kőzetgyapot lemezek felragasztására ZZ-ECOROCK SPECJAL W anyagszükséglet kb. 6 kg/m² Univerzális ragasztóhabarcs a kőzetgyapot lemezek felragasztására és az ágyazóréteg elkészítésére 35

36 Vakolat alapozók PT-ECOROCK GRUNT M Szilikon vékonyvakolat esetén növeli a vakolat alapfelülethez való tapadását megkönnyíti a struktúra felhordását a vakolat színében kapható PT-ECOROCK GRUNT S-T Szilikát vékonyvakolat esetén csökkenti az aljzat nedvszívó képességét növeli a vakolat alapfelülethez való tapadását a vakolat színében kapható 36

37 SZILIKÁT VÉKONYVAKOLAT Kétféle struktúrában kapható: kapart struktúra: BR-ECOROCK S 1,0mm; 1,5mm; 2,0 mm dörzsölt struktúra: DR ECOROCK S 2,0 mm Színezett vakolat mely szervetlen pigmenteket tartalmaz, nagy az UV ellenállóképessége. Gazdag színválaszték ECOROCK COLOR SYSTEM színkártya színeiben kapható. Magas páraáteresztő képességű vékonyvakolat. A vakolat mikrobiológiailag korrózióálló (erősen lúgos) - komplett mikrobiológiai védelmet nyújt, védőszereket tartalmaz, nagymértékben lecsökkentik az algák és gombák kialakulását a homlokzaton. Ellenáll a környezeti szennyeződéseknek pl.: iparosodott régiókban ajánlott. Nagyon jó a tapadása az aljzathoz (jól kötődik az erősítő habarcsban előforduló mészkőhöz és szilikátokhoz) Hidrofóbizált vakolat nem szívja magába a vizet, növeli a vakolat tartósságát. Gyorsan száradó vakolat. 37

38 SZILIKON VÉKONYVAKOLAT Kétféle struktúrában kapható: kapart struktúra: BR-ECOROCK S 1,0mm; 1,5mm; 2,0 mm dörzsölt struktúra: DR ECOROCK S 2,0 mm Ellenáll a szennyeződéseknek (nincs elektrosztatikus töltése). Magas páraáteresztő képességű. Ellenáll a kémiai és légköri tényezőknek (szmog, UV-sugarak, ózon, savas eső, amónia gőzök, kén-oxidok) Algák és gombák ellen védelmet nyújt. Nagyon jó öntisztuló hatású. Nagy rugalmasság jellemzi és jó tapadás az aljzathoz. Gazdag színválaszték ECOROCK COLOR SYSTEM színkártya színeiben kapható. Nagyon alacsony a vízfelvétele, mely befolyásolja a vakolat tartósságát 38

39 Üvegszövetháló VERTEX/ AKE AKE 145 VERTEX R 117 A101 VERTEX R 131 A101 OMFA OMFA 117 S OMFA

40 Az ETA-ban foglalt mechanikai rögzítőelemek KOELNER EJOT WKRET-MET KOELNER KI-8M; KOELNER TFIX-8M; KOELNER KI-10N, KI-10NS; KOELNER TFIX-8S; KOELNER TFIX-8ST EJOT SDM-T plus; Ejotherm NT U; Ejotherm NTK U; Ejotherm STR U; ejotherm ST U WKRET-MET LFN o 8 8; WKRET-MET LFM o 8; WKRET - MET LFN o 10; WKRET - MET LFM o 10 HILTI Hilti SX-FV; HILTI XI-FV BRAVOLL BRAVOLL PTH-KZ 60/8-La; BRAVOLL PTH-KZL 60/8-La FISCHER FISCHER Termoz 8U i 8UZ; FISHER TERMOZ 8N i 8 KEW TSD8, TSBD 8 40

41 ECOROCK FF - Garanciája Tűzvédelmi szempontból korlátozás nélkül beépíthető, nincs kivitelezéstől függő tűzvédelmi kockázat Pályázat esetén nem kell a kivitelezést bejelenteni, ÉMI nem ellenőriz, nincs szükség tűzvédelmi dokumentációra stb. Ugyan az a gyártója a hőszigetelő magnak és a vakolati rendszernek (hazai viszonylatban egyedül álló) Magyarországi gyártó - rendszergazda Kiváló pára áteresztési tulajdonságok és hőszigetelő képesség Magas mechanikai tulajdonságok és akusztikai paraméterek, tartósság Rovarok, bogarak, harkályok nem kezdik ki Kedvező ÁR mivel a hőszigetelést is mi gyártjuk! 41

42 42

43 43

44 Köszönöm figyelmüket! Lestyán Mária
