1 Nokia LD-4W Bluetooth GPS-modul Használati útmutató kiadás (HU)

2 MEGFELELÕSÉGI NYILATKOZAT A NOKIA CORPORATION kijelenti, hogy az LD-4W jelû készülék mindenben megfelel az alapvetõ követelményeknek, valamint az 1999/5/EC irányelv egyéb vonatkozó rendelkezéseinek. A Megfelelõségi nyilatkozat egy példánya megtalálható a címen Nokia. Minden jog fenntartva. A dokumentum vagy bármely része nem másolható, nem továbbítható, nem terjeszthetõ és nem tárolható a Nokia elõzetes írásbeli engedélye nélkül. A Nokia és a Nokia Connecting People a Nokia Corporation bejegyzett védjegye. Az említett egyéb termékek és cégek neve tulajdonosuk védjegye lehet. Bluetooth is a registered trademark of Bluetooth SIG, Inc. A Nokia folyamatosan fejleszti termékeit. Emiatt fenntartja magának a jogot, hogy a jelen dokumentumban ismertetett termékek jellemzõit elõzetes bejelentés nélkül módosítsa vagy továbbfejlessze. A Nokia semmilyen körülmények között nem felelõs adatok elvesztéséért, anyagi veszteségért vagy bármely más véletlen, következményes vagy közvetett kárért, akárhogyan is történt.

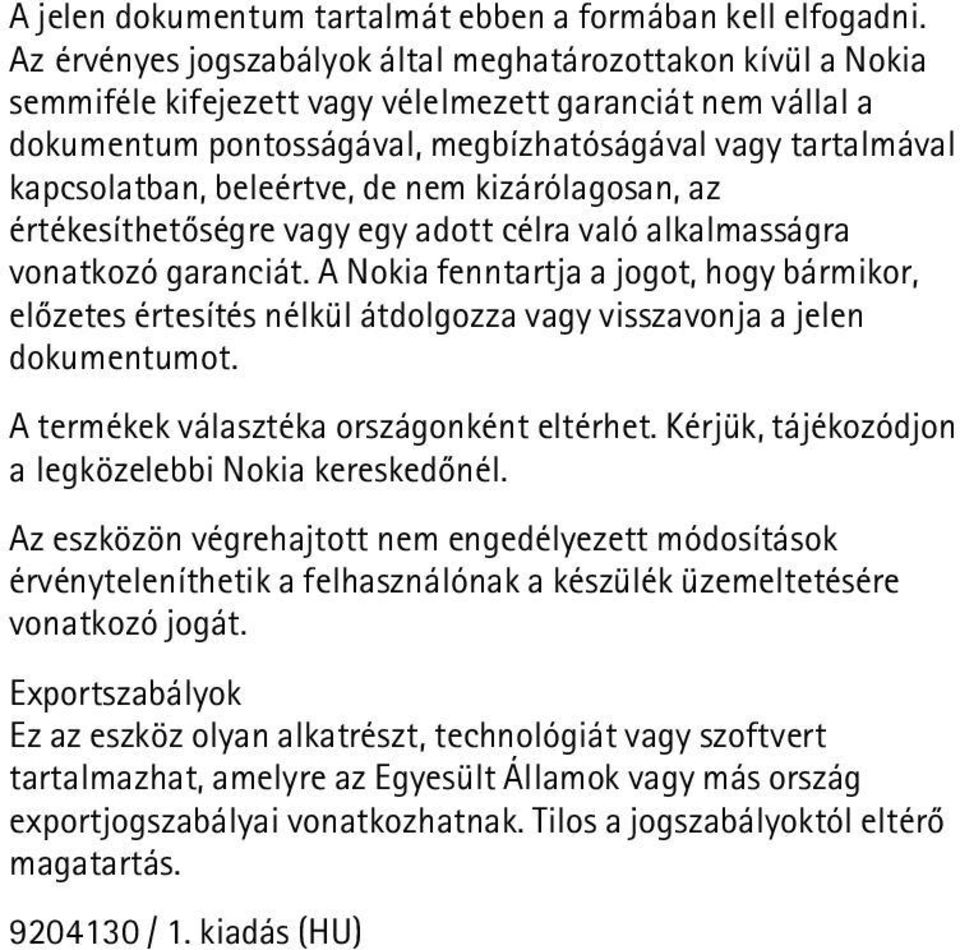

3 A jelen dokumentum tartalmát ebben a formában kell elfogadni. Az érvényes jogszabályok által meghatározottakon kívül a Nokia semmiféle kifejezett vagy vélelmezett garanciát nem vállal a dokumentum pontosságával, megbízhatóságával vagy tartalmával kapcsolatban, beleértve, de nem kizárólagosan, az értékesíthetõségre vagy egy adott célra való alkalmasságra vonatkozó garanciát. A Nokia fenntartja a jogot, hogy bármikor, elõzetes értesítés nélkül átdolgozza vagy visszavonja a jelen dokumentumot. A termékek választéka országonként eltérhet. Kérjük, tájékozódjon a legközelebbi Nokia kereskedõnél. Az eszközön végrehajtott nem engedélyezett módosítások érvényteleníthetik a felhasználónak a készülék üzemeltetésére vonatkozó jogát. Exportszabályok Ez az eszköz olyan alkatrészt, technológiát vagy szoftvert tartalmazhat, amelyre az Egyesült Államok vagy más ország exportjogszabályai vonatkozhatnak. Tilos a jogszabályoktól eltérõ magatartás / 1. kiadás (HU)

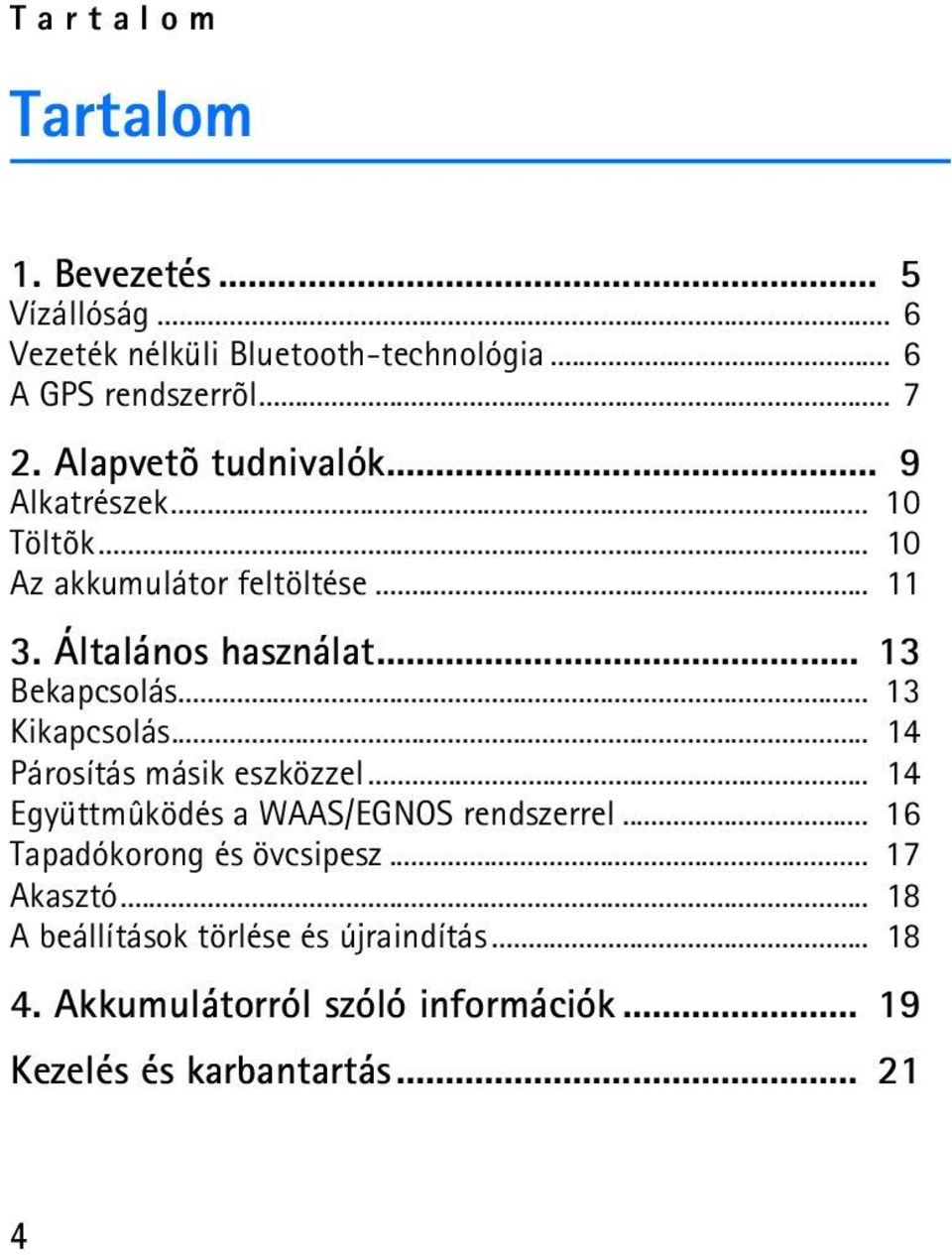

4 Tartalom Tartalom 1. Bevezetés... 5 Vízállóság... 6 Vezeték nélküli Bluetooth-technológia... 6 A GPS rendszerrõl Alapvetõ tudnivalók... 9 Alkatrészek Töltõk Az akkumulátor feltöltése Általános használat Bekapcsolás Kikapcsolás Párosítás másik eszközzel Együttmûködés a WAAS/EGNOS rendszerrel Tapadókorong és övcsipesz Akasztó A beállítások törlése és újraindítás Akkumulátorról szóló információk Kezelés és karbantartás

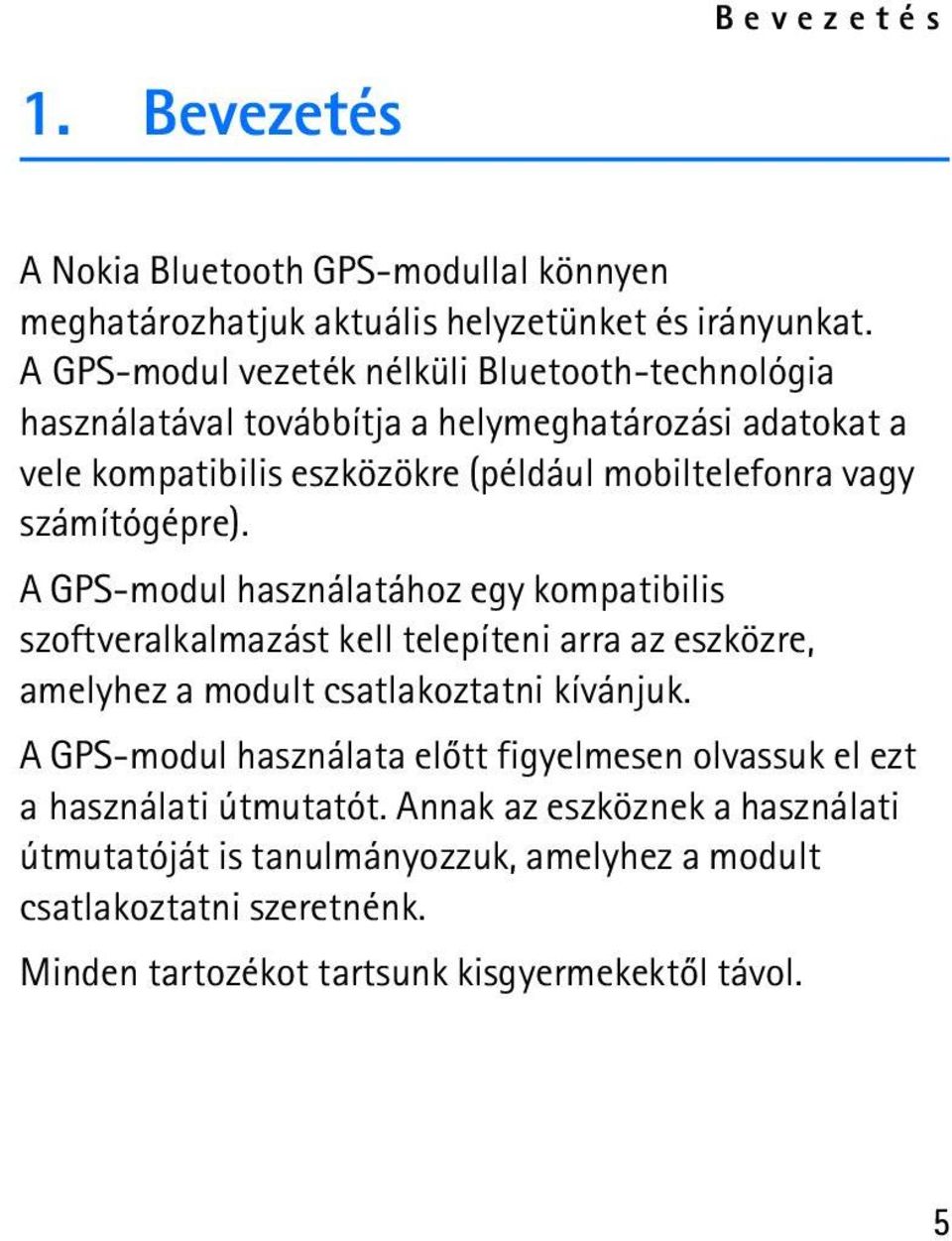

5 Bevezetés 1. Bevezetés A Nokia Bluetooth GPS-modullal könnyen meghatározhatjuk aktuális helyzetünket és irányunkat. A GPS-modul vezeték nélküli Bluetooth-technológia használatával továbbítja a helymeghatározási adatokat a vele kompatibilis eszközökre (például mobiltelefonra vagy számítógépre). A GPS-modul használatához egy kompatibilis szoftveralkalmazást kell telepíteni arra az eszközre, amelyhez a modult csatlakoztatni kívánjuk. A GPS-modul használata elõtt figyelmesen olvassuk el ezt a használati útmutatót. Annak az eszköznek a használati útmutatóját is tanulmányozzuk, amelyhez a modult csatlakoztatni szeretnénk. Minden tartozékot tartsunk kisgyermekektõl távol. 5

6 Bevezetés Vízállóság A készülék esõben használható, de ne merítsük víz alá. Amennyiben a készüléket verejték vagy sós víz érte, tisztítsuk le azonnal friss vízzel a rozsdásodás elkerülése érdekében. A készüléket alaposan szárazra kell törölni. Vezeték nélküli Bluetoothtechnológia A vezeték nélküli Bluetooth-technológia használatával a kompatibilis eszközökhöz kábel nélkül csatlakozhatunk. A GPS-modulnak és a kompatibilis eszköznek nem kell egy magasságban elhelyezkednie, de 10 méteren (33 láb) belül kell lenniük. A kapcsolat minõsége a készülékek között elhelyezkedõ tárgyak (például falak, más elektronikai eszközök) által okozott interferenciától is függ. A GPS-modul megfelel a Bluetooth Specification EDR specifikációnak, amely támogatja Serial Port Profile 1.1 profilt. Az egyéb eszközök gyártóitól megtudhatjuk, hogy készülékük kompatibilis-e ezzel a készülékkel. 6

7 Bevezetés Egyes helyszíneken elõfordulhat, hogy a Bluetooth technológia csak korlátozottan használható. A lehetõségekrõl a helyi hatóságoktól vagy a szolgáltatótól kaphatunk felvilágosítást. A GPS rendszerrõl A GPS (Global Positioning System globális helymeghatározó rendszer) az egész világra kiterjedõ, rádiós navigációs rendszer. A GPS-modul 10 méteres (33 láb) pontossággal képes kiszámítani saját helyzetét. Az adat pontossága attól függ, hogy a GPS-modul hány GPS-mûhold adatait képes fogadni. Optimális körülmények között akár néhány méteres pontossággal meghatározható egy adott hely. A GPS álló helyzetben nem képes tájolást végezni, mert az irányokat az mozgási irányunk alapján határozza meg. Majdnem mindegyik digitális kartográfiai megoldás bizonyos mértékben pontatlan és hiányos. Soha ne hagyatkozzunk kizárólag a készüléken megjelenõ térképadatokra. 7

8 Bevezetés A GPS-modul használatához a modulon kívül a kompatibilis eszköznek is bekapcsolt állapotban kell lennie. Ne kapcsoljuk be az eszközt olyan helyen, ahol interferenciát vagy veszélyt okozhat. A GPS rendszert az Egyesült Államok kormánya üzemelteti, és egyedül e testület felelõs a rendszer pontosságáért és karbantartásáért. A helyadatok pontossága az Egyesült Államok kormányának GPS-mûholdakon elvégzett módosításaitól függ, és az Egyesült Államok Védelmi minisztériuma által megalkotott polgári GPS-használatra vonatkozó rendelet, valamint a Szövetségi rádiónavigációs terv hatálya alá tartozik. A pontosságot a nem megfelelõ mûholdgeometria is befolyásolhatja. A GPS-jelek elérhetõségére és minõségére hatással lehet az elhelyezkedésünk, az épületek, a természetes akadályok, valamint az idõjárás is. A GPS-modul csak a szabadban használható, hogy a GPS-jelek vétele megfelelõ legyen. A GPS csak a navigáció támogatásához használandó. A rendszer nem alkalmas precíz helymeghatározási mûveletek elvégzésére, ezért soha ne hagyatkozzunk kizárólag a GPSmodul helyadataira helymeghatározás vagy navigálás során. 8

9 2. Alapvetõ tudnivalók Alapvetõ tudnivalók A GPS-modul használatba vétele elõtt a következõket kell végrehajtani: Telepítsünk kompatibilis GPS-alkalmazást arra az eszközre, amelyhez a GPS-modult csatlakoztatni szeretnénk. Töltsük fel teljesen a GPS-modul akkumulátorát. Párosítsuk a kompatibilis eszközt és a GPS-modult. Egyes Nokia eszközök (például a Nokia 9500 Communicator) helytitkosítási beállítással rendelkeznek. Ha GPS-helyadatokat szeretnénk küldeni egy ilyen eszközre, az eszközt be kell állítanunk a helyadatokra vonatkozó kérelem fogadására. 9

10 GPS GPS Alapvetõ tudnivalók Alkatrészek A GPs-modulon az alábbi alkatrészek találhatók: bekapcsológomb (1), GPS jelzõfény (2), Bluetooth jelzõfény (3), akkumulátor jelzõfény (4) és töltõcsatlakozó takarólemezzel (5) Töltõk Mielõtt egy akkumulátortöltõt a GPS-modulhoz használunk, ellenõrizzük annak modellszámát. A GPS-modul AC-3, AC-4, AC-5 és DC-4 töltõvel használható. Figyelmeztetés: Ehhez a típusú készülékhez kizárólag a Nokia által jóváhagyott töltõkészülékeket használjunk. Más típusok 10

11 GPS Alapvetõ tudnivalók alkalmazása érvényteleníti az engedélyeket és garanciákat, s emellett veszélyes is lehet. A tartozékok hálózati kábelét mindig a csatlakozónál (ne a kábelnél) fogva húzzuk ki a konnektorból. Az akkumulátor feltöltése A GPS-modul egy belsõ, nem eltávolítható, újratölthetõ akkumulátort tartalmaz. Ne kíséreljük meg eltávolítani az akkumulátort a GPS-modulból, mert ezzel kárt okozhatunk a készülékben. 1. Csatlakoztassuk a töltõt egy fali aljzathoz. 2. Nyissuk ki a töltõ csatlakozójának takarólemezét, és csatlakoztassuk a töltõ kábelét. A GPSmodul bekapcsol. A töltés során az akkumulátor jelzõfénye piros színnel villog (ha a modul ki van kapcsolva), vagy a zöld és a 11

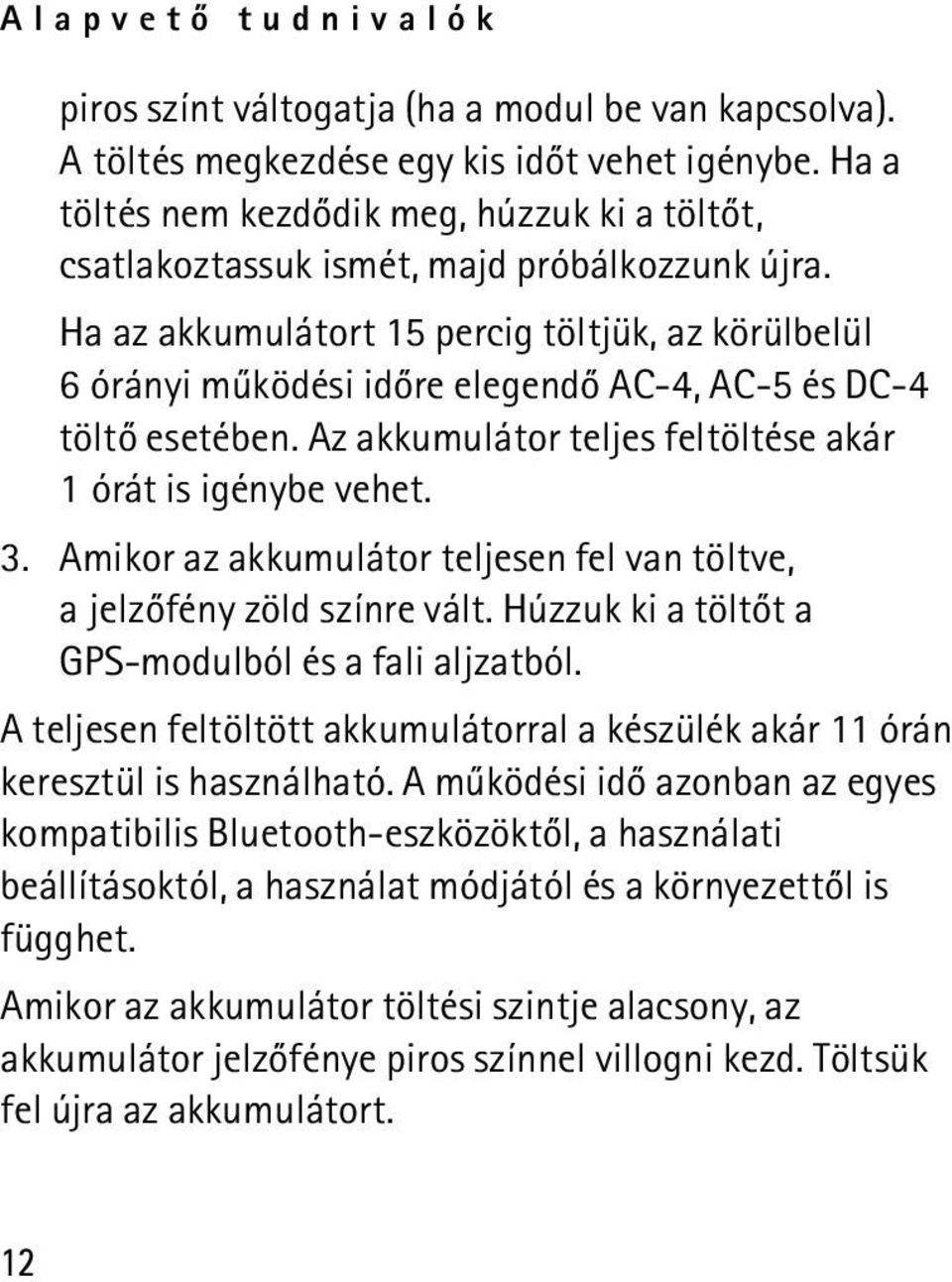

12 Alapvetõ tudnivalók piros színt váltogatja (ha a modul be van kapcsolva). A töltés megkezdése egy kis idõt vehet igénybe. Ha a töltés nem kezdõdik meg, húzzuk ki a töltõt, csatlakoztassuk ismét, majd próbálkozzunk újra. Ha az akkumulátort 15 percig töltjük, az körülbelül 6 órányi mûködési idõre elegendõ AC-4, AC-5 és DC-4 töltõ esetében. Az akkumulátor teljes feltöltése akár 1 órát is igénybe vehet. 3. Amikor az akkumulátor teljesen fel van töltve, a jelzõfény zöld színre vált. Húzzuk ki a töltõt a GPS-modulból és a fali aljzatból. A teljesen feltöltött akkumulátorral a készülék akár 11 órán keresztül is használható. A mûködési idõ azonban az egyes kompatibilis Bluetooth-eszközöktõl, a használati beállításoktól, a használat módjától és a környezettõl is függhet. Amikor az akkumulátor töltési szintje alacsony, az akkumulátor jelzõfénye piros színnel villogni kezd. Töltsük fel újra az akkumulátort. 12

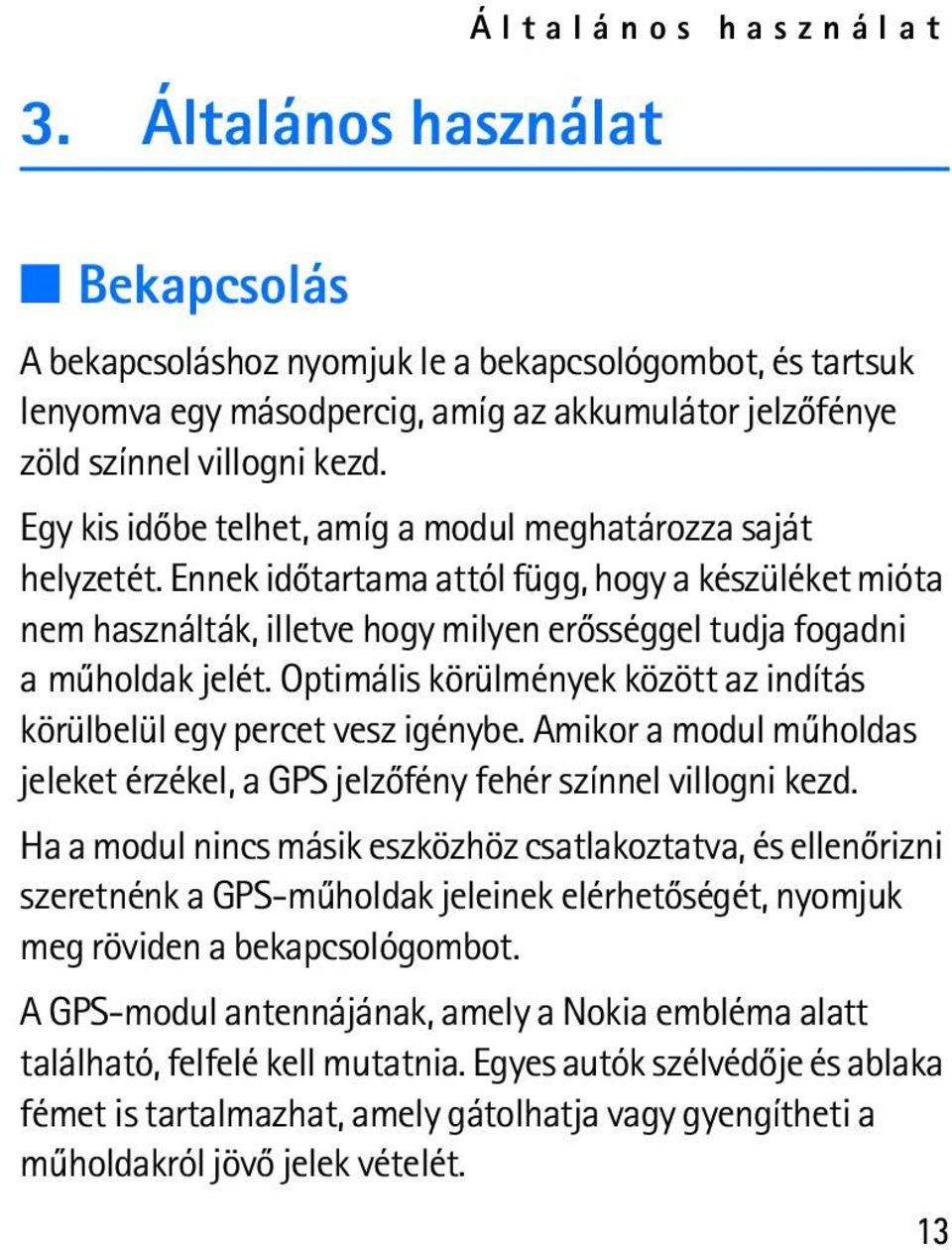

13 3. Általános használat Általános használat Bekapcsolás A bekapcsoláshoz nyomjuk le a bekapcsológombot, és tartsuk lenyomva egy másodpercig, amíg az akkumulátor jelzõfénye zöld színnel villogni kezd. Egy kis idõbe telhet, amíg a modul meghatározza saját helyzetét. Ennek idõtartama attól függ, hogy a készüléket mióta nem használták, illetve hogy milyen erõsséggel tudja fogadni a mûholdak jelét. Optimális körülmények között az indítás körülbelül egy percet vesz igénybe. Amikor a modul mûholdas jeleket érzékel, a GPS jelzõfény fehér színnel villogni kezd. Ha a modul nincs másik eszközhöz csatlakoztatva, és ellenõrizni szeretnénk a GPS-mûholdak jeleinek elérhetõségét, nyomjuk meg röviden a bekapcsológombot. A GPS-modul antennájának, amely a Nokia embléma alatt található, felfelé kell mutatnia. Egyes autók szélvédõje és ablaka fémet is tartalmazhat, amely gátolhatja vagy gyengítheti a mûholdakról jövõ jelek vételét. 13

14 Általános használat Kikapcsolás A kikapcsoláshoz nyomjuk le a bekapcsológombot, és tartsuk elnyomva, amíg az akkumulátor jelzõfénye piros színnel röviden villogni kezd. Ha a GPS-modult körülbelül 1 órán keresztül nem csatlakoztatjuk töltõhöz vagy párosított eszközhöz, automatikusan kikapcsol. Párosítás másik eszközzel A GPS-modult használatba vétel elõtt párosítani kell egy kompatibilis eszközzel. Egyes GPS-alkalmazásokban az eszköz Bluetooth menüjének használata nélkül is elvégezhetõ a GPS-modul párosítása és a csatlakoztatása. Lásd a GPS-alkalmazás használati útmutatóját. Ha elõzõleg már másik GPS-készüléket is csatlakoztattunk a telefonhoz, a GPS-modul párosítása elõtt szüntessük meg a másik eszköz párosítását. 14

15 Általános használat A GPS-modul Bluetooth menüben való párosításához tegyük a következõket: 1. Gyõzõdjünk meg arról, hogy a GPS-modul és a kompatibilis eszköz be van kapcsolva. 2. Aktiváljuk a Bluetooth-funkciót az eszközön, és állítsuk be Bluetooth-eszköz keresésére. 3. Az észlelt készülékek listájáról válasszuk ki a GPS-modult (Nokia LD-4W). 4. A GPS-modul és az eszköz párosításához és csatlakoztatásához írjuk be a jelszót: Egyes eszközök esetében elõfordulhat, hogy a csatlakozást a párosítás után külön kell elvégezni. A GPS-modult csak egyszer kell párosítanunk az eszközzel. 5. A GPS-alkalmazás használatának megkezdése Ha a GPS-modul az eszközhöz van csatlakoztatva, Bluetooth jelzõfény kék színnel villog. 15

16 Általános használat A GPS-modul akár nyolc kompatibilis eszközzel is párosítható, de egyidejûleg csak egyhez kapcsolódhat. A GPS-modul csatlakoztatásának megszüntetéséhez kapcsoljuk ki azt, illetve az eszköz Bluetooth menüjében vagy a kapcsolat létrehozásához használt alkalmazásban végezzük el. Együttmûködés a WAAS/EGNOS rendszerrel A GPS-modul képes együttmûködni WAAS/EGNOS rendszerrel. A rendszer csak akkor használható, ha a GPS-alkalmazás is támogatja azt. További részletek a GPS-alkalmazás használati útmutatójában találhatók. 16

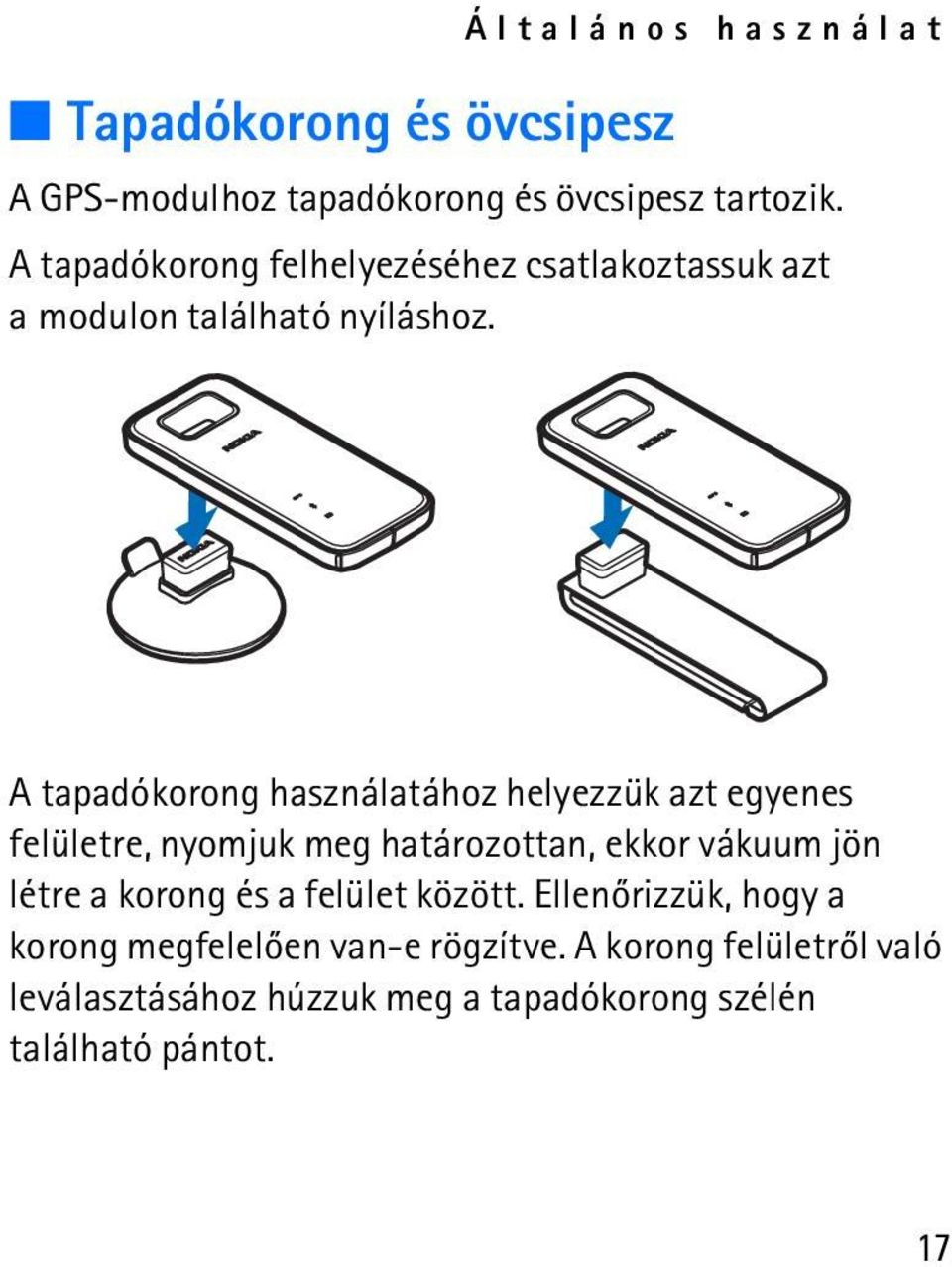

17 GPS GPS Tapadókorong és övcsipesz Általános használat A GPS-modulhoz tapadókorong és övcsipesz tartozik. A tapadókorong felhelyezéséhez csatlakoztassuk azt a modulon található nyíláshoz. A tapadókorong használatához helyezzük azt egyenes felületre, nyomjuk meg határozottan, ekkor vákuum jön létre a korong és a felület között. Ellenõrizzük, hogy a korong megfelelõen van-e rögzítve. A korong felületrõl való leválasztásához húzzuk meg a tapadókorong szélén található pántot. 17

18 Általános használat Ha a tapadókorongot vagy az övcsipeszt el szeretnénk távolítani a GPS-modulról, a hüvelykujjunkkal nyomjuk meg a korongot vagy a csipeszt a nyíláson keresztül, és óvatosan húzzuk ki a modulból. Akasztó A GPS-modulhoz akasztó is tartozik. A felhelyezéshez csíptessük a modulon található nyílásba. GPS A beállítások törlése és újraindítás Ha a GPS-modul összes párosítási beállítását törölni szeretnénk, nyomjuk le a bekapcsológombot és tartsuk lenyomva (körülbelül 10 másodpercig), amíg az akkumulátor jelzõfénye felváltva vörös és zöld színnel világít. Ha a GPS-modul annak ellenére leáll, hogy fel van töltve, az újraindításhoz nyomjuk le és tartsuk lenyomva a bekapcsológombot, ugyanakkor a modult csatlakoztassuk atöltõhöz. 18

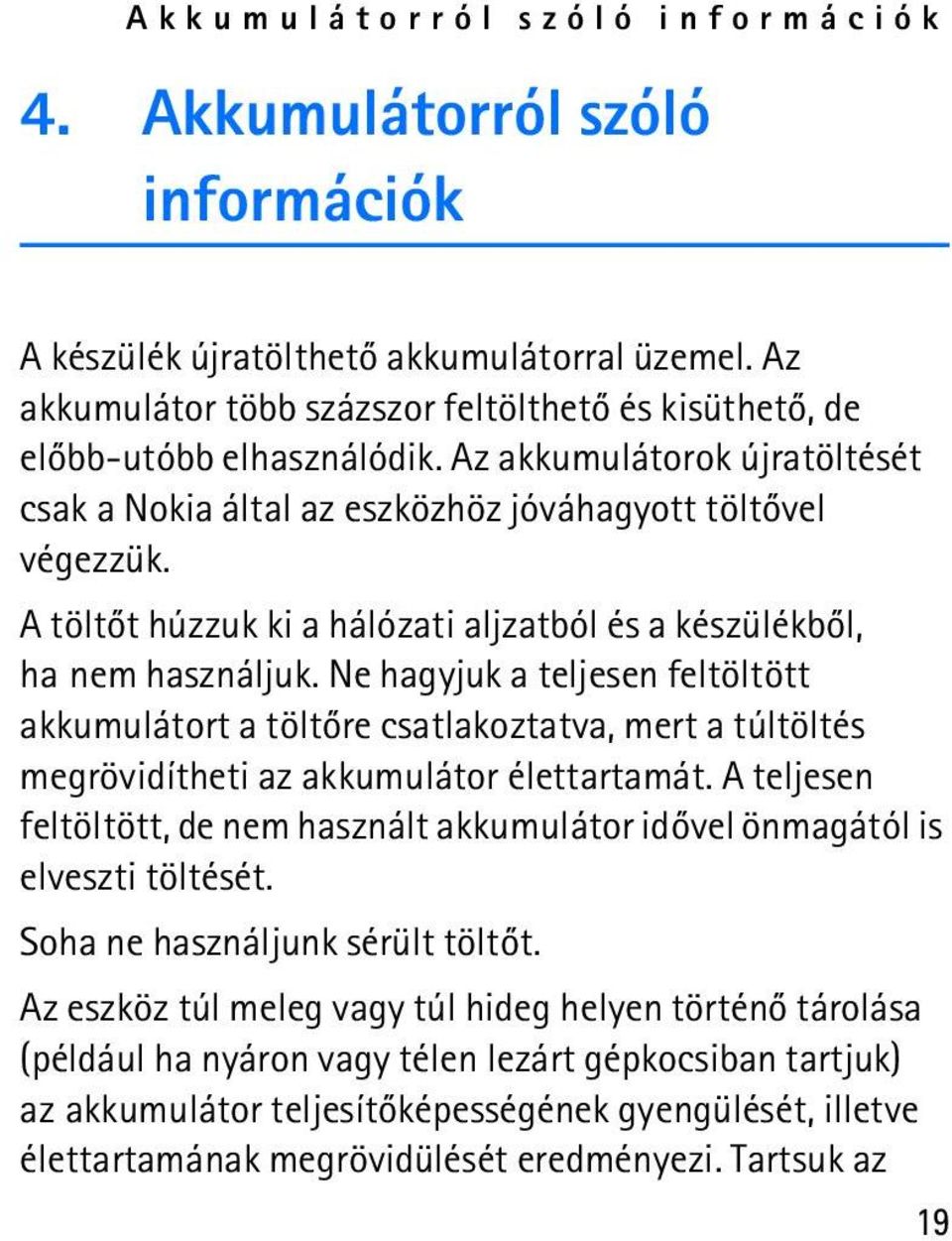

19 Akkumulátorról szóló információk 4. Akkumulátorról szóló információk A készülék újratölthetõ akkumulátorral üzemel. Az akkumulátor több százszor feltölthetõ és kisüthetõ, de elõbb-utóbb elhasználódik. Az akkumulátorok újratöltését csak a Nokia által az eszközhöz jóváhagyott töltõvel végezzük. A töltõt húzzuk ki a hálózati aljzatból és a készülékbõl, ha nem használjuk. Ne hagyjuk a teljesen feltöltött akkumulátort a töltõre csatlakoztatva, mert a túltöltés megrövidítheti az akkumulátor élettartamát. A teljesen feltöltött, de nem használt akkumulátor idõvel önmagától is elveszti töltését. Soha ne használjunk sérült töltõt. Az eszköz túl meleg vagy túl hideg helyen történõ tárolása (például ha nyáron vagy télen lezárt gépkocsiban tartjuk) az akkumulátor teljesítõképességének gyengülését, illetve élettartamának megrövidülését eredményezi. Tartsuk az 19

20 Akkumulátorról szóló információk akkumulátort 15 C és 25 C (59 F és 77 F) közötti hõmérsékleten. Túl meleg vagy túl hideg akkumulátorral a készülék esetleg akkor sem mûködik, ha az akkumulátor egyébként teljesen fel van töltve. Az akkumulátor teljesítménye különösen korlátozott jóval fagypont alatti hõmérsékleten. Az akkumulátorokat soha ne dobjuk tûzbe, mivel ez robbanást idézhet elõ. A sérült akkumulátor is balesetveszélyes. 20

21 Kezelés és karbantartás Kezelés és karbantartás A készülék kiemelkedõ színvonalú tervezés és kivitelezés eredménye, és gondos kezelést igényel. A következõ javaslatok segítenek a garancia megõrzésében. A készüléket ne használjuk és ne tároljuk poros, piszkos helyen. A por károsíthatja a készülék mozgó és elektromos alkatrészeit. A készüléket ne tartsuk túl meleg helyen. A magas hõmérséklet csökkentheti az elektronikus alkotóelemek élettartamát, károsíthatja az akkumulátort, és deformálhatja vagy megolvaszthatja a mûanyag alkatrészeket. A készüléket ne tartsuk túl hideg helyen. A normál hõmérsékletre való felmelegedéskor a készülék belsejében lecsapódó pára károsíthatja az elektronikus áramköröket. Ne kíséreljük meg felnyitni a készüléket. 21

22 Kezelés és karbantartás A készüléket ne ejtsük le, ne ütögessük és ne rázogassuk. A durva bánásmód tönkreteheti az áramköri kártyákat és a finommechanikát. A készüléket ne tisztítsuk erõs vegyszerekkel, illetve oldó- vagy mosószerekkel. Ne fessük be a készüléket. A festék eltömítheti a mozgó alkatrészeket, ami a készüléket használhatatlanná teheti. Ezek a javaslatok egyaránt vonatkoznak a készülékre, az akkumulátorra, a töltõre és bármilyen tartozékra. Ha ezek közül bármelyik nem mûködne megfelelõen, forduljunk a legközelebbi márkaszervizhez. 22

23 Kezelés és karbantartás Hulladékkezelés A terméken, az útmutatóban vagy a csomagoláson látható áthúzott, kerekes szemétgyûjtõ-tartály szimbólum arra hívja fel a figyelmet, hogy az Európai Unión belül minden elektromos és elektronikus terméket, elemet és akkumulátort az élettartamuk végén szelektív gyûjtõhelyre kell juttatnunk. A terméktõl ne háztartási hulladékként szabaduljunk meg. A termékeket gyûjtõhelyre vigyük vissza, hogy elõsegítsük az alapanyagok állandó újrahasznosítását, mert a nem megfelelõ hulladékkezelés a környezet és az emberek egészségének károsodását okozhatja. A gyûjtõhellyel kapcsolatos tudnivalókat a termék eladójától, a hulladékkezelésért felelõs helyi hatóságtól, a termelésért felelõs nemzeti hatóságtól vagy a Nokia helyi képviselõjétõl tudhatjuk meg. További információkért tekintsük meg a termék környezetvédelmi nyilatkozatát vagy országspecifikus információit a webhelyen. 23
