Szerelési útmutató GSM-01 GSM pager Nokia 5110, 5130, 6110, 6150

Átírás

1 Szerelési útmutató GSM-01 GSM pager Nokia 5110, 5130, 6110, 6150

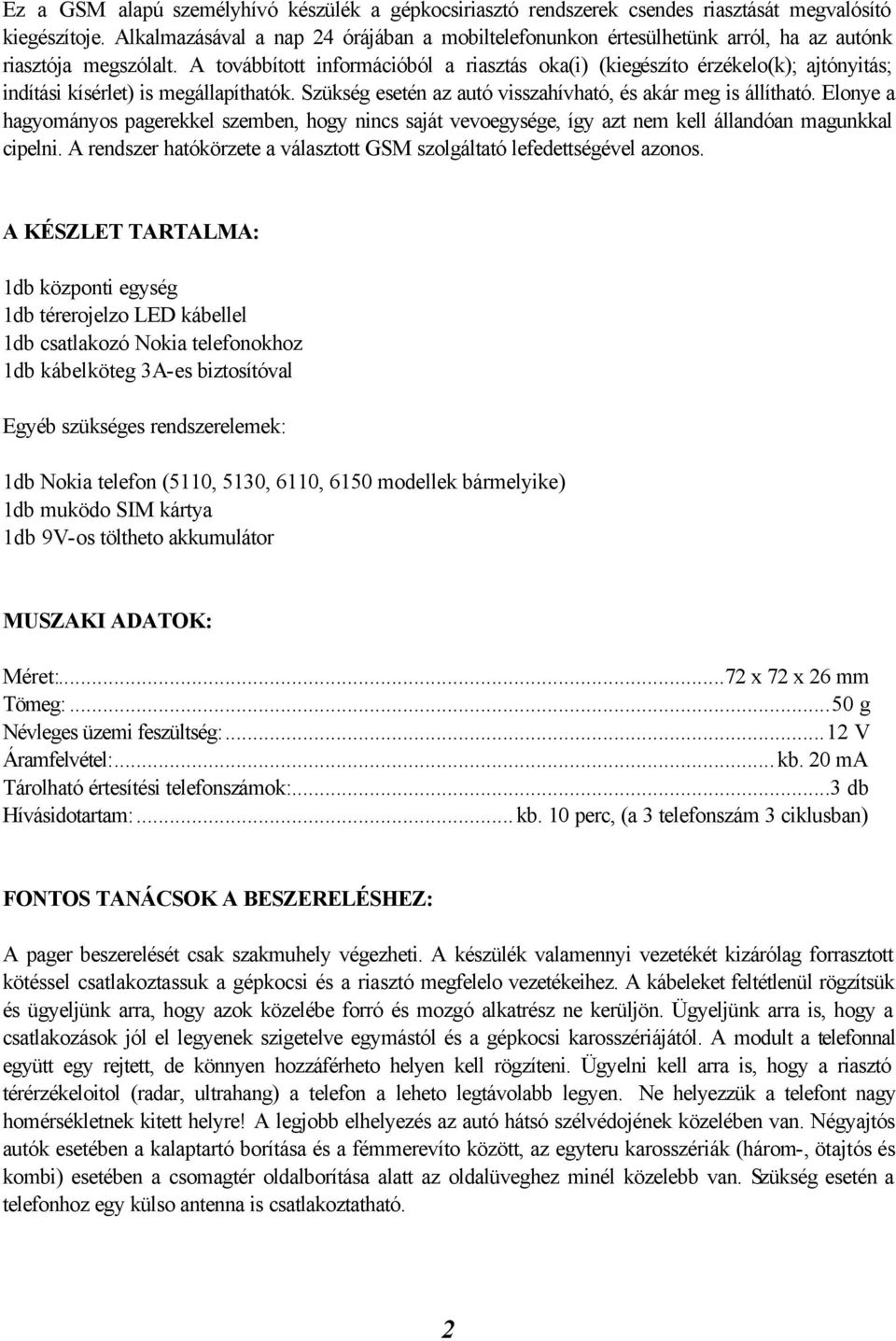

2 Ez a GSM alapú személyhívó készülék a gépkocsiriasztó rendszerek csendes riasztását megvalósító kiegészítoje. Alkalmazásával a nap 24 órájában a mobiltelefonunkon értesülhetünk arról, ha az autónk riasztója megszólalt. A továbbított információból a riasztás oka(i) (kiegészíto érzékelo(k); ajtónyitás; indítási kísérlet) is megállapíthatók. Szükség esetén az autó visszahívható, és akár meg is állítható. Elonye a hagyományos pagerekkel szemben, hogy nincs saját vevoegysége, így azt nem kell állandóan magunkkal cipelni. A rendszer hatókörzete a választott GSM szolgáltató lefedettségével azonos. A KÉSZLET TARTALMA: 1db központi egység 1db térerojelzo LED kábellel 1db csatlakozó Nokia telefonokhoz 1db kábelköteg 3A-es biztosítóval Egyéb szükséges rendszerelemek: 1db Nokia telefon (5110, 5130, 6110, 6150 modellek bármelyike) 1db muködo SIM kártya 1db 9V-os töltheto akkumulátor MUSZAKI ADATOK: Méret:...72 x 72 x 26 mm Tömeg:...50 g Névleges üzemi feszültség:...12 V Áramfelvétel:...kb. 20 ma Tárolható értesítési telefonszámok:...3 db Hívásidotartam:...kb. 10 perc, (a 3 telefonszám 3 ciklusban) FONTOS TANÁCSOK A BESZERELÉSHEZ: A pager beszerelését csak szakmuhely végezheti. A készülék valamennyi vezetékét kizárólag forrasztott kötéssel csatlakoztassuk a gépkocsi és a riasztó megfelelo vezetékeihez. A kábeleket feltétlenül rögzítsük és ügyeljünk arra, hogy azok közelébe forró és mozgó alkatrész ne kerüljön. Ügyeljünk arra is, hogy a csatlakozások jól el legyenek szigetelve egymástól és a gépkocsi karosszériájától. A modult a telefonnal együtt egy rejtett, de könnyen hozzáférheto helyen kell rögzíteni. Ügyelni kell arra is, hogy a riasztó térérzékeloitol (radar, ultrahang) a telefon a leheto legtávolabb legyen. Ne helyezzük a telefont nagy homérsékletnek kitett helyre! A legjobb elhelyezés az autó hátsó szélvédojének közelében van. Négyajtós autók esetében a kalaptartó borítása és a fémmerevíto között, az egyteru karosszériák (három-, ötajtós és kombi) esetében a csomagtér oldalborítása alatt az oldalüveghez minél közelebb van. Szükség esetén a telefonhoz egy külso antenna is csatlakoztatható. 2

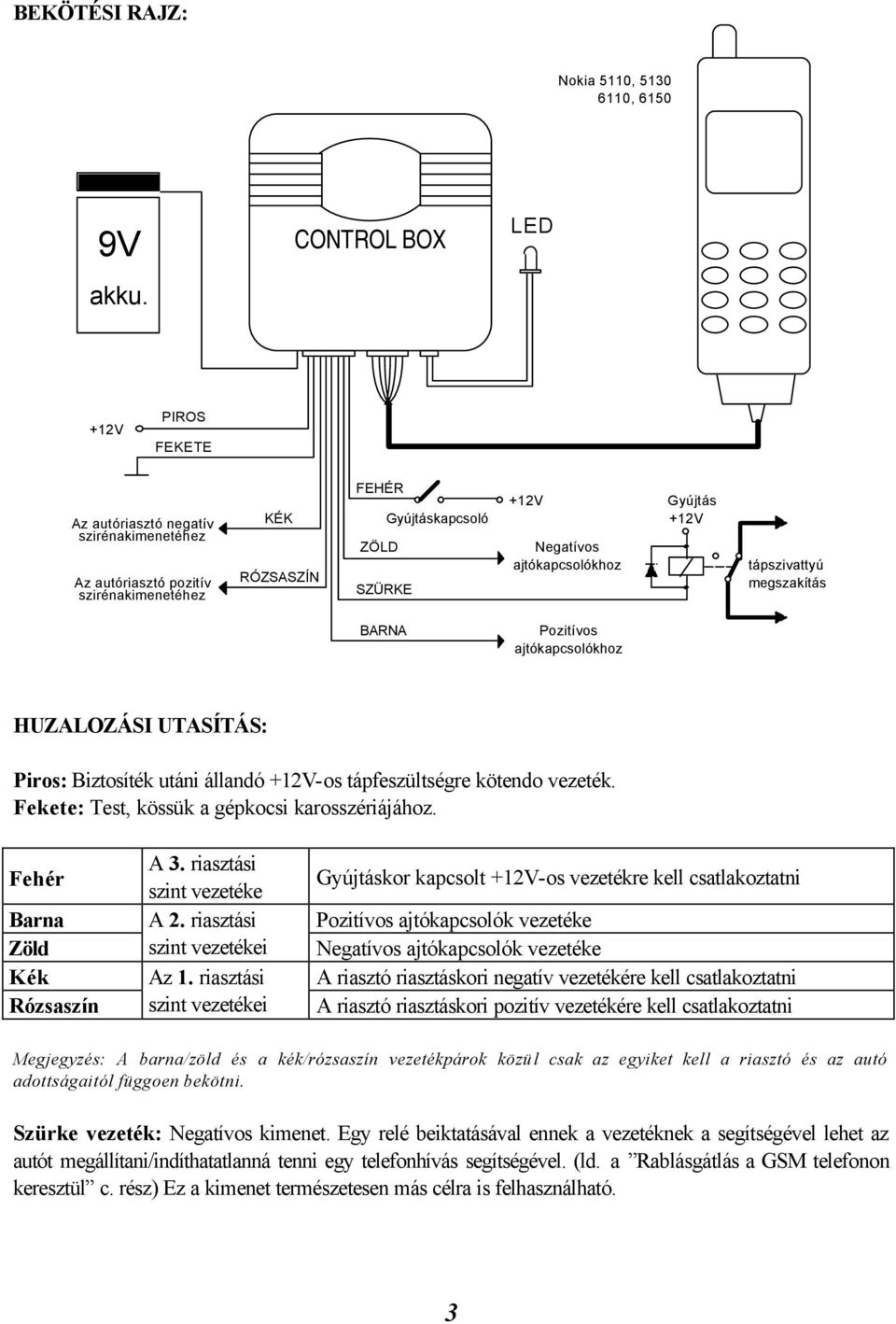

3 BEKÖTÉSI RAJZ: Nokia 5110, , V akku. CONTROL BOX LED +12V PIROS FEKETE Az autóriasztó negatív szirénakimenetéhez Az autóriasztó pozitív szirénakimenetéhez KÉK RÓZSASZÍN FEHÉR Gyújtáskapcsoló ZÖLD SZÜRKE +12V Negatívos ajtókapcsolókhoz Gyújtás +12V tápszivattyú megszakítás BARNA Pozitívos ajtókapcsolókhoz HUZALOZÁSI UTASÍTÁS: Piros: Biztosíték utáni állandó +12V-os tápfeszültségre kötendo vezeték. Fekete: Test, kössük a gépkocsi karosszériájához. Fehér Barna Zöld Kék Rózsaszín A 3. riasztási szint vezetéke A 2. riasztási szint vezetékei Az 1. riasztási szint vezetékei Gyújtáskor kapcsolt +12V-os vezetékre kell csatlakoztatni Pozitívos ajtókapcsolók vezetéke Negatívos ajtókapcsolók vezetéke A riasztó riasztáskori negatív vezetékére kell csatlakoztatni A riasztó riasztáskori pozitív vezetékére kell csatlakoztatni Megjegyzés: A barna/zöld és a kék/rózsaszín vezetékpárok közül csak az egyiket kell a riasztó és az autó adottságaitól függoen bekötni. Szürke vezeték: Negatívos kimenet. Egy relé beiktatásával ennek a vezetéknek a segítségével lehet az autót megállítani/indíthatatlanná tenni egy telefonhívás segítségével. (ld. a Rablásgátlás a GSM telefonon keresztül c. rész) Ez a kimenet természetesen más célra is felhasználható. 3

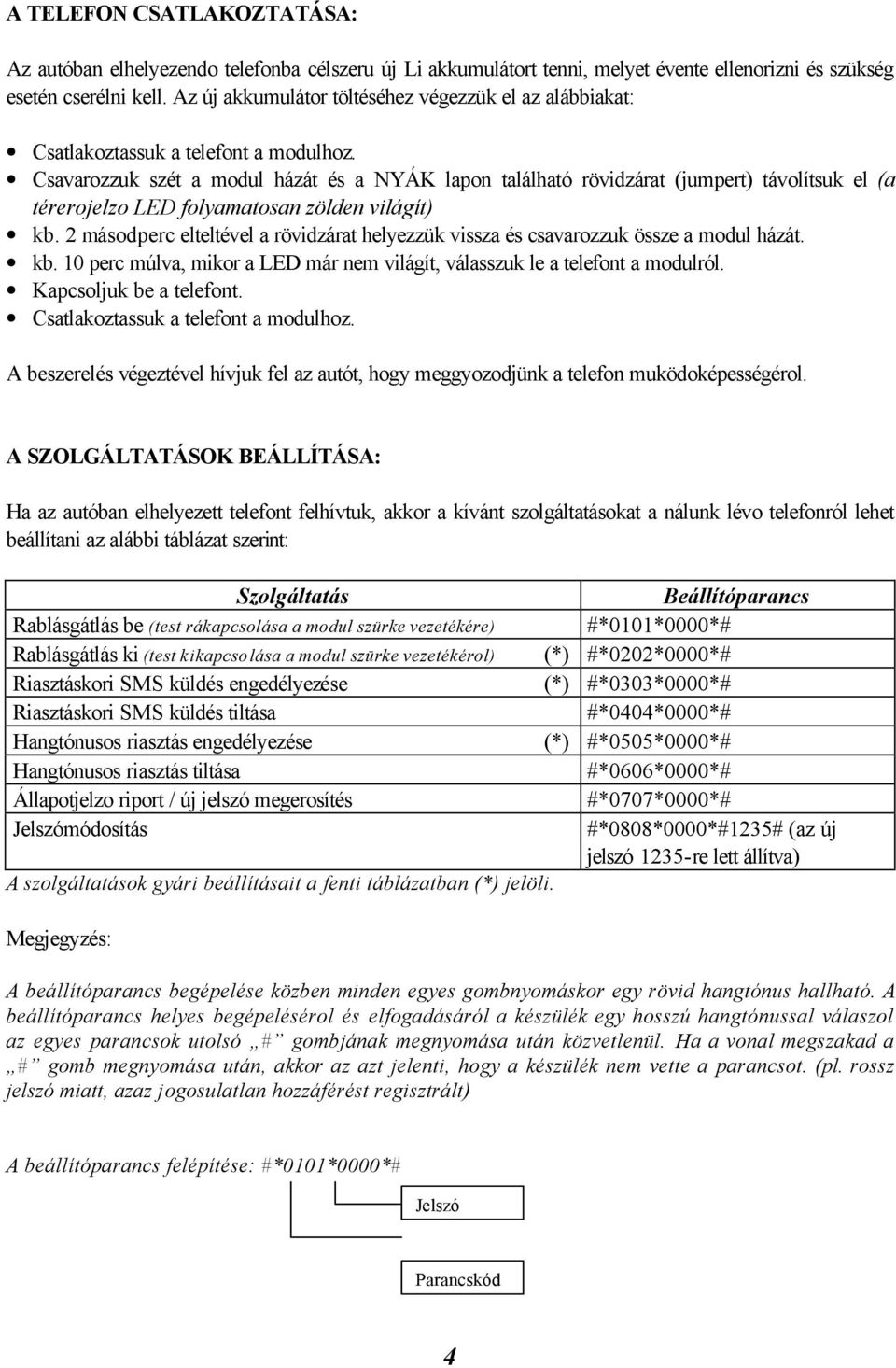

4 A TELEFON CSATLAKOZTATÁSA: Az autóban elhelyezendo telefonba célszeru új Li akkumulátort tenni, melyet évente ellenorizni és szükség esetén cserélni kell. Az új akkumulátor töltéséhez végezzük el az alábbiakat: Csatlakoztassuk a telefont a modulhoz. Csavarozzuk szét a modul házát és a NYÁK lapon található rövidzárat (jumpert) távolítsuk el (a térerojelzo LED folyamatosan zölden világít) kb. 2 másodperc elteltével a rövidzárat helyezzük vissza és csavarozzuk össze a modul házát. kb. 10 perc múlva, mikor a LED már nem világít, válasszuk le a telefont a modulról. Kapcsoljuk be a telefont. Csatlakoztassuk a telefont a modulhoz. A beszerelés végeztével hívjuk fel az autót, hogy meggyozodjünk a telefon muködoképességérol. A SZOLGÁLTATÁSOK BEÁLLÍTÁSA: Ha az autóban elhelyezett telefont felhívtuk, akkor a kívánt szolgáltatásokat a nálunk lévo telefonról lehet beállítani az alábbi táblázat szerint: Szolgáltatás Beállítóparancs Rablásgátlás be (test rákapcsolása a modul szürke vezetékére) #*0101*0000*# Rablásgátlás ki (test kikapcsolása a modul szürke vezetékérol) (*) #*0202*0000*# Riasztáskori SMS küldés engedélyezése (*) #*0303*0000*# Riasztáskori SMS küldés tiltása #*0404*0000*# Hangtónusos riasztás engedélyezése (*) #*0505*0000*# Hangtónusos riasztás tiltása #*0606*0000*# Állapotjelzo riport / új jelszó megerosítés #*0707*0000*# Jelszómódosítás #*0808*0000*#1235# (az új jelszó 1235-re lett állítva) A szolgáltatások gyári beállításait a fenti táblázatban (*) jelöli. Megjegyzés: A beállítóparancs begépelése közben minden egyes gombnyomáskor egy rövid hangtónus hallható. A beállítóparancs helyes begépelésérol és elfogadásáról a készülék egy hosszú hangtónussal válaszol az egyes parancsok utolsó # gombjának megnyomása után közvetlenül. Ha a vonal megszakad a # gomb megnyomása után, akkor az azt jelenti, hogy a készülék nem vette a parancsot. (pl. rossz jelszó miatt, azaz jogosulatlan hozzáférést regisztrált) A beállítóparancs felépítése: #*0101*0000*# Jelszó Parancskód 4

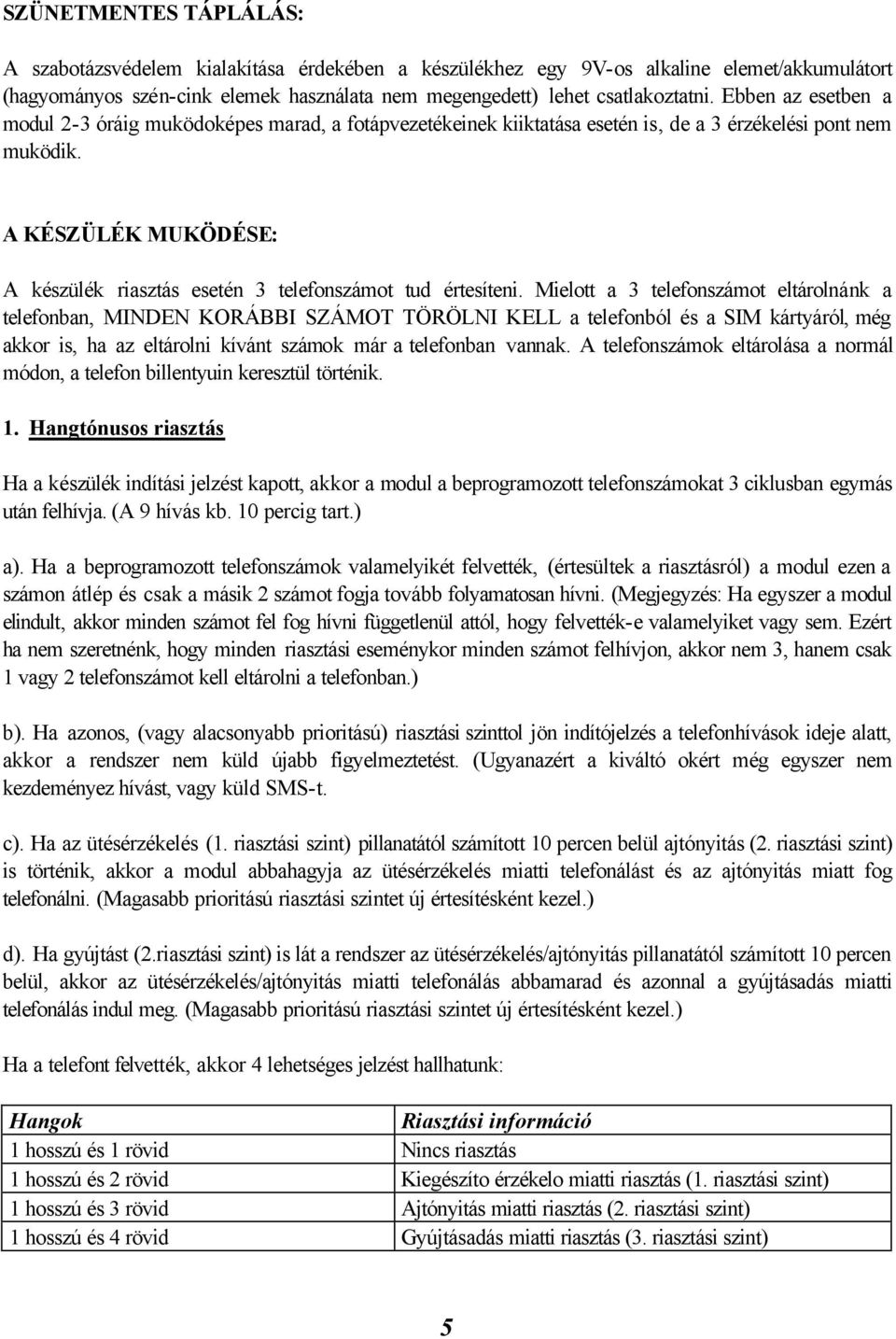

5 SZÜNETMENTES TÁPLÁLÁS: A szabotázsvédelem kialakítása érdekében a készülékhez egy 9V-os alkaline elemet/akkumulátort (hagyományos szén-cink elemek használata nem megengedett) lehet csatlakoztatni. Ebben az esetben a modul 2-3 óráig muködoképes marad, a fotápvezetékeinek kiiktatása esetén is, de a 3 érzékelési pont nem muködik. A KÉSZÜLÉK MUKÖDÉSE: A készülék riasztás esetén 3 telefonszámot tud értesíteni. Mielott a 3 telefonszámot eltárolnánk a telefonban, MINDEN KORÁBBI SZÁMOT TÖRÖLNI KELL a telefonból és a SIM kártyáról, még akkor is, ha az eltárolni kívánt számok már a telefonban vannak. A telefonszámok eltárolása a normál módon, a telefon billentyuin keresztül történik. 1. Hangtónusos riasztás Ha a készülék indítási jelzést kapott, akkor a modul a beprogramozott telefonszámokat 3 ciklusban egymás után felhívja. (A 9 hívás kb. 10 percig tart.) a). Ha a beprogramozott telefonszámok valamelyikét felvették, (értesültek a riasztásról) a modul ezen a számon átlép és csak a másik 2 számot fogja tovább folyamatosan hívni. (Megjegyzés: Ha egyszer a modul elindult, akkor minden számot fel fog hívni függetlenül attól, hogy felvették-e valamelyiket vagy sem. Ezért ha nem szeretnénk, hogy minden riasztási eseménykor minden számot felhívjon, akkor nem 3, hanem csak 1 vagy 2 telefonszámot kell eltárolni a telefonban.) b). Ha azonos, (vagy alacsonyabb prioritású) riasztási szinttol jön indítójelzés a telefonhívások ideje alatt, akkor a rendszer nem küld újabb figyelmeztetést. (Ugyanazért a kiváltó okért még egyszer nem kezdeményez hívást, vagy küld SMS-t. c). Ha az ütésérzékelés (1. riasztási szint) pillanatától számított 10 percen belül ajtónyitás (2. riasztási szint) is történik, akkor a modul abbahagyja az ütésérzékelés miatti telefonálást és az ajtónyitás miatt fog telefonálni. (Magasabb prioritású riasztási szintet új értesítésként kezel.) d). Ha gyújtást (2.riasztási szint) is lát a rendszer az ütésérzékelés/ajtónyitás pillanatától számított 10 percen belül, akkor az ütésérzékelés/ajtónyitás miatti telefonálás abbamarad és azonnal a gyújtásadás miatti telefonálás indul meg. (Magasabb prioritású riasztási szintet új értesítésként kezel.) Ha a telefont felvették, akkor 4 lehetséges jelzést hallhatunk: Hangok Riasztási információ 1 hosszú és 1 rövid Nincs riasztás 1 hosszú és 2 rövid Kiegészíto érzékelo miatti riasztás (1. riasztási szint) 1 hosszú és 3 rövid Ajtónyitás miatti riasztás (2. riasztási szint) 1 hosszú és 4 rövid Gyújtásadás miatti riasztás (3. riasztási szint) 5

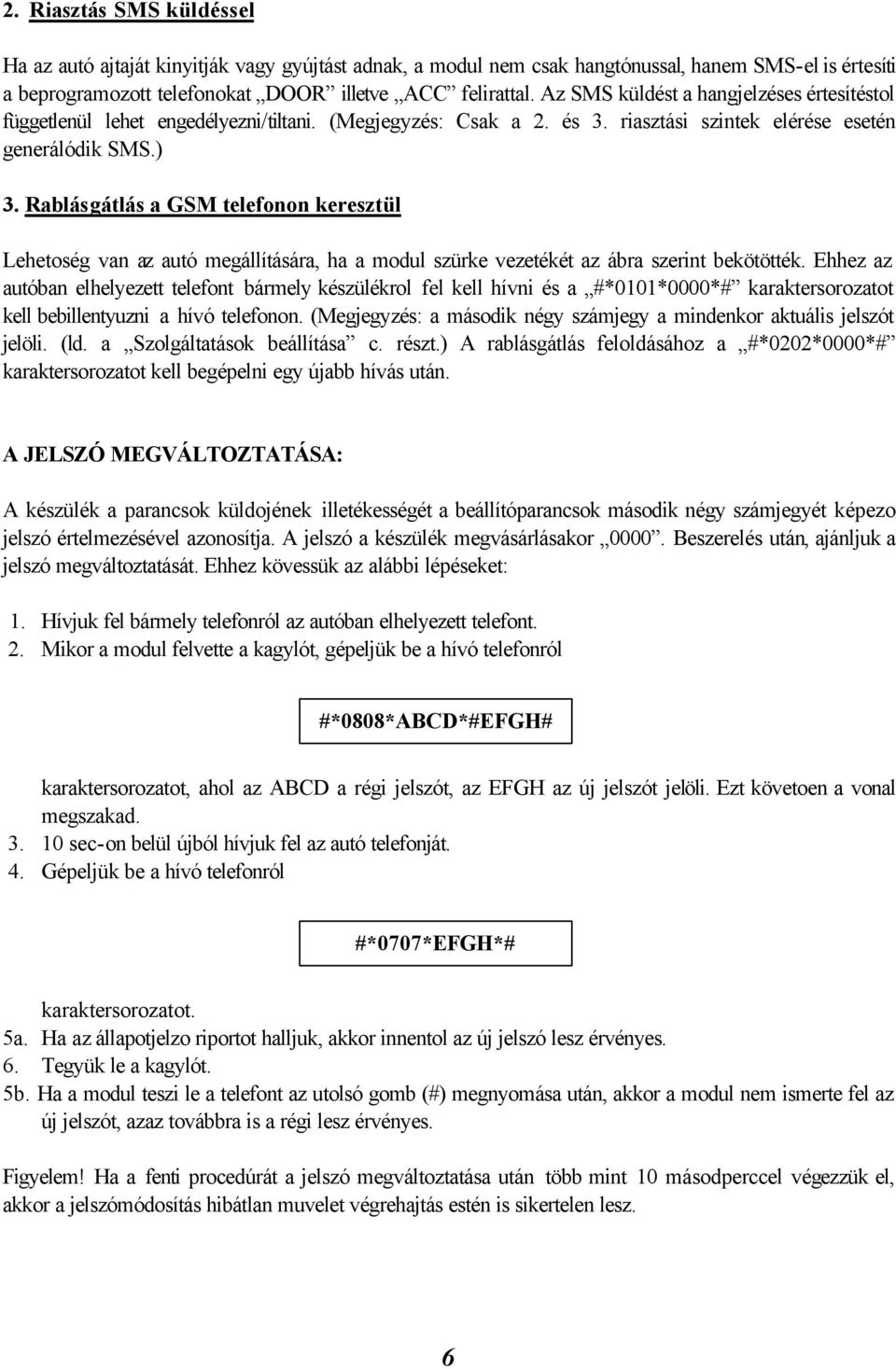

6 2. Riasztás SMS küldéssel Ha az autó ajtaját kinyitják vagy gyújtást adnak, a modul nem csak hangtónussal, hanem SMS-el is értesíti a beprogramozott telefonokat DOOR illetve ACC felirattal. Az SMS küldést a hangjelzéses értesítéstol függetlenül lehet engedélyezni/tiltani. (Megjegyzés: Csak a 2. és 3. riasztási szintek elérése esetén generálódik SMS.) 3. Rablásgátlás a GSM telefonon keresztül Lehetoség van az autó megállítására, ha a modul szürke vezetékét az ábra szerint bekötötték. Ehhez az autóban elhelyezett telefont bármely készülékrol fel kell hívni és a #*0101*0000*# karaktersorozatot kell bebillentyuzni a hívó telefonon. (Megjegyzés: a második négy számjegy a mindenkor aktuális jelszót jelöli. (ld. a Szolgáltatások beállítása c. részt.) A rablásgátlás feloldásához a #*0202*0000*# karaktersorozatot kell begépelni egy újabb hívás után. A JELSZÓ MEGVÁLTOZTATÁSA: A készülék a parancsok küldojének illetékességét a beállítóparancsok második négy számjegyét képezo jelszó értelmezésével azonosítja. A jelszó a készülék megvásárlásakor Beszerelés után, ajánljuk a jelszó megváltoztatását. Ehhez kövessük az alábbi lépéseket: 1. Hívjuk fel bármely telefonról az autóban elhelyezett telefont. 2. Mikor a modul felvette a kagylót, gépeljük be a hívó telefonról #*0808*ABCD*#EFGH# karaktersorozatot, ahol az ABCD a régi jelszót, az EFGH az új jelszót jelöli. Ezt követoen a vonal megszakad sec-on belül újból hívjuk fel az autó telefonját. 4. Gépeljük be a hívó telefonról #*0707*EFGH*# karaktersorozatot. 5a. Ha az állapotjelzo riportot halljuk, akkor innentol az új jelszó lesz érvényes. 6. Tegyük le a kagylót. 5b. Ha a modul teszi le a telefont az utolsó gomb (#) megnyomása után, akkor a modul nem ismerte fel az új jelszót, azaz továbbra is a régi lesz érvényes. Figyelem! Ha a fenti procedúrát a jelszó megváltoztatása után több mint 10 másodperccel végezzük el, akkor a jelszómódosítás hibátlan muvelet végrehajtás estén is sikertelen lesz. 6

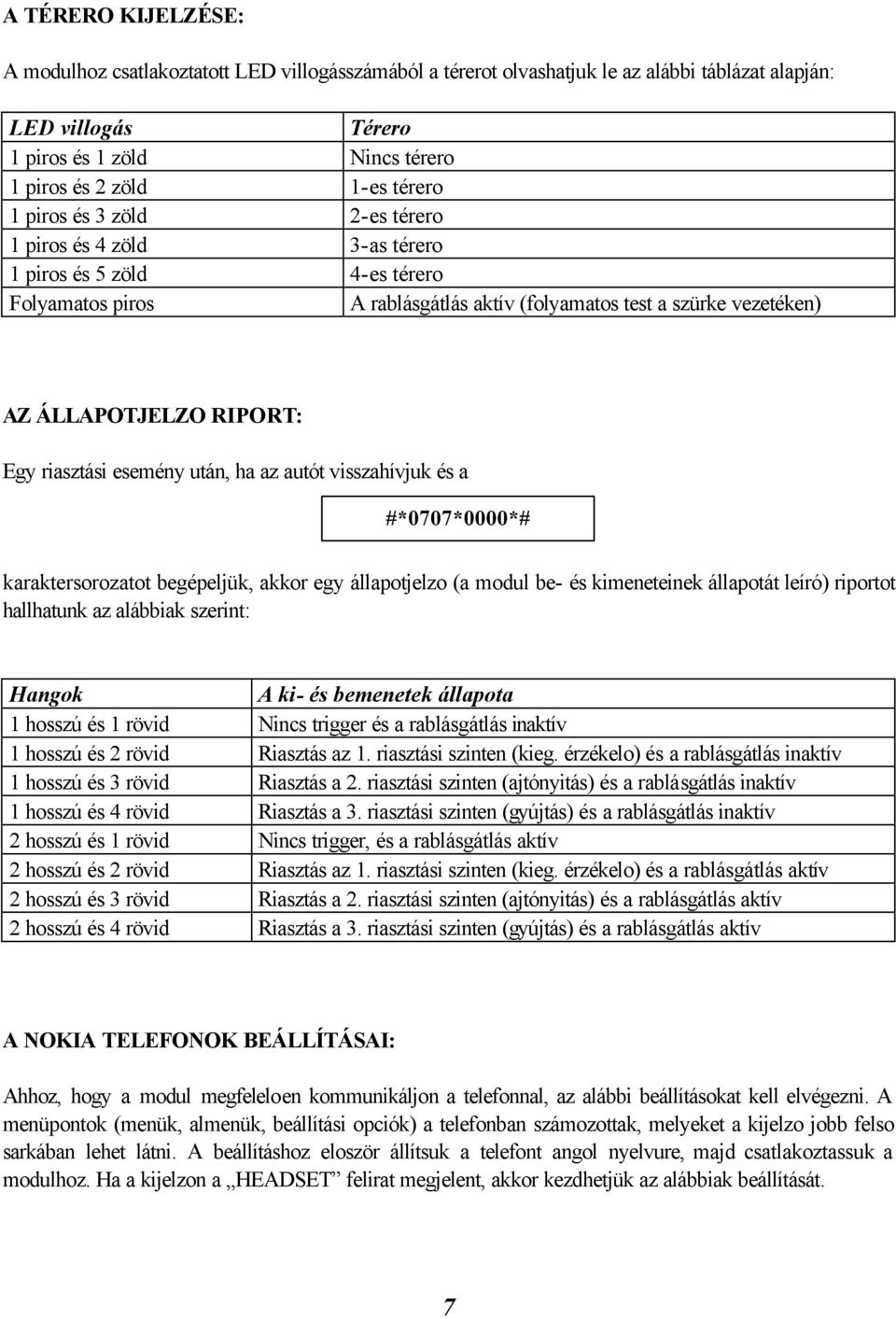

7 A TÉRERO KIJELZÉSE: A modulhoz csatlakoztatott LED villogásszámából a térerot olvashatjuk le az alábbi táblázat alapján: LED villogás Térero 1 piros és 1 zöld Nincs térero 1 piros és 2 zöld 1-es térero 1 piros és 3 zöld 2-es térero 1 piros és 4 zöld 3-as térero 1 piros és 5 zöld 4-es térero Folyamatos piros A rablásgátlás aktív (folyamatos test a szürke vezetéken) AZ ÁLLAPOTJELZO RIPORT: Egy riasztási esemény után, ha az autót visszahívjuk és a #*0707*0000*# karaktersorozatot begépeljük, akkor egy állapotjelzo (a modul be- és kimeneteinek állapotát leíró) riportot hallhatunk az alábbiak szerint: Hangok A ki- és bemenetek állapota 1 hosszú és 1 rövid Nincs trigger és a rablásgátlás inaktív 1 hosszú és 2 rövid Riasztás az 1. riasztási szinten (kieg. érzékelo) és a rablásgátlás inaktív 1 hosszú és 3 rövid Riasztás a 2. riasztási szinten (ajtónyitás) és a rablásgátlás inaktív 1 hosszú és 4 rövid Riasztás a 3. riasztási szinten (gyújtás) és a rablásgátlás inaktív 2 hosszú és 1 rövid Nincs trigger, és a rablásgátlás aktív 2 hosszú és 2 rövid Riasztás az 1. riasztási szinten (kieg. érzékelo) és a rablásgátlás aktív 2 hosszú és 3 rövid Riasztás a 2. riasztási szinten (ajtónyitás) és a rablásgátlás aktív 2 hosszú és 4 rövid Riasztás a 3. riasztási szinten (gyújtás) és a rablásgátlás aktív A NOKIA TELEFONOK BEÁLLÍTÁSAI: Ahhoz, hogy a modul megfeleloen kommunikáljon a telefonnal, az alábbi beállításokat kell elvégezni. A menüpontok (menük, almenük, beállítási opciók) a telefonban számozottak, melyeket a kijelzo jobb felso sarkában lehet látni. A beállításhoz eloször állítsuk a telefont angol nyelvure, majd csatlakoztassuk a modulhoz. Ha a kijelzon a HEADSET felirat megjelent, akkor kezdhetjük az alábbiak beállítását. 7

8 1. Nokia 5110, 5130 típusok esetén Settings Call settings Automatic redial Off OK...Done Settings Call settings Speed dialling Off OK...Done Settings Call settings Call waiting options Cancel Inactive:Voice calls (Ha a kijelzon a Not done felirat jelenik meg, akkor ezt a lépést ki kell hagyni) Settings Call settings Own number sending Preset OK...Done Settings Call settings Phone line in use Line1 OK...Done Settings Call settings Automatic answer Off OK...Done 5-8 Call divert Cancel all diverts Inactive:Voice calls (Ha a kijelzon a Not done felirat jelenik meg, akkor ezt a lépést ki kell hagyni) Tones Incoming call alert Off OK...Done Tones Message alert tone No tone OK...Done Tones Keypad tones Off OK...Done Tones Warning and game tones Off OK...Done 2. Nokia 6110, 6150 típusok esetén Names Options Memory in use SIM card OK...SIM card memory selected Profiles Headset Personalise Incoming call alert Off OK...Done Profiles Headset Personalise Message alert tone No tone OK...Done Profiles Headset Personalise Keypad tones Off OK...Done Profiles Headset Personalise Warning and game tones Off OK...Done Profiles Headset Personalise Automatic answer Off OK...Done Settings Call settings Anykey answer Off OK...Done Settings Call settings Automatic redial Off OK...Done Settings Call settings Speed dialling Off OK...Done Settings Call settings Call waiting options Cancel Inactive Voice calls (Ha a kijelzon a Not done felirat jelenik meg, akkor ezt a lépést ki kell hagyni) Settings Call settings Own number sending Preset OK...Done Settings Call settings Phone line in use Line1 OK...Done Call divert Divert all voice calls without ringing Cancel Inactive: Voice calls (Ha a kijelzon a Not done felirat jelenik meg, akkor ezt a lépést ki kell hagyni) GARANCIA: Rendeltetésszeru használat, szakmuhelyben történt beszerelés esetén a készülékre a vásárlás dátumától számított 12 hónap garanciát biztosítunk. A garancia a készülék fontos paramétereinek üzemszeru muködésére vonatkozik, és annak javítására vagy cseréjére korlátozódik az érvényes rendelek által eloírt feltételek szerint. GSM-01.DOC 8
