MG5000 MG5050 SP5500 SP6000 SP7000. Felhasználói útmutató. Mindig élesített, Sohasem hatástalanított

Átírás

1 MG5000 MG5050 SP5500 SP6000 SP7000 Mindig élesített, Sohasem hatástalanított Felhasználói útmutató

2 Garancia A termék teljes garancia információi a oldalon található Limited Warranty Statement dokumentumban találhatók. A termék használata a garancia elfogadását jelenti. Riasztórendszerek korlátai Kérjük, figyelmesen olvassa el a oldalon található Limitations of Alarm Systems dokumentumot. Figyelmeztetések nem hagyományos telefon kapcsolatokhoz (pl. VoIP) A Paradox berendezések hagyományos telefonrendszer használatához készültek. Azok a felhasználók, akik a Paradox központokat nem hagyományos telefonrendszerhez kapcsolva kívánják használni, például Voice Over Internet Protocol (VoIP), mely a telefon hangjeleit digitális jellé alakítja és az interneten továbbítja, vegyék figyelembe, hogy a vagyonvédelmi rendszer nem biztos, hogy ugyan olyan hatékonysággal fog működni, mint hagyományos telefonhálózatban. Például, ha a VoIP eszköznek nincs segédakkuja, áramkimaradás esetén a rendszer nem biztos, hogy képes lesz a jelzést továbbítani a távfelügyeletre. Vagy, ha a VoIP kapcsolat megszűnik, a telefonvonal felügyelet szolgáltatás is megszűnhet. Egyes tapasztalatok szerint, korlátozás nélkül, az Internet kapcsolat kimaradása gyakoribb lehet, mint a hagyományos telefonvonal kimaradása. Ezért javasoljuk, hogy ezekről és a további, riasztórendszer teljesítményt befeolyásoló korlátozásokról a VoIP rendszer vagy a hagyományos telefonhálózat kapcsán értekezzen a telepítő céggel. Ők ajánlhatnak olyan, eljárásokat, melyek csökkenthetik a kockázatot, és tisztázhatják a problémákat. FIGYELMEZTETÉSEK: A felhasználó számára Ez a berendezés tesztelt és megfelel a B osztályú digitális eszközök kívánalmainak, az FCC 15. részének szabályainak megfelelően. Ezek a korlátozások biztosítják a megfelelő védelmet a káros sugárzások ellen a lakásokban. Ez a berendezés létrehoz, használ és sugározhat rádió frekvenciás energiát, és, ha nem az utasítások szerint telepítik és használják, zavart kelthet a rádiós kommunikációban. Bár, arra nincs garancia, hogy nem okoz zavart bizonyos egyedi esetekben. Ha ez a berendezés időszakosan zavart okoz berendezésekben, a felhasználó jogosult saját maga javítani a zavaron, az alábbi előírások alapján: (1) irányozza, vagy helyezze át a vevő antennát; (2) növelje a berendezés és a vevő közötti távolságot; (3) kösse a berendezést másik áramkör kimenetére, mint a vevő áramköre, vagy (4) kérje a forgalmazó vagy tapasztalt rádió/tv szerelő tanácsát. FIGYELEM: Felhívjuk a felhasználó figyelmét, hogy minden változtatás vagy módosítás, mely nem a Paradox Security Systems kifejezett kérésére történik, semmisé teszi a felhasználó jogát a berendezés működtetésére/használatára. Szabadalmak A következő US szabályok alkalmazhatók: , , , , , , , , , és RE Kanadai és nemzetközi szabbályok szintén alkalmazhatók Paradox Security Systems Ltd. Minden jog fenntartva. A műszaki jellemzők előzetes értesítés nélkül változhatnak. A Magellan és a Spectra SP a Paradox Security Systems vagy kanadai, egyesült államokbeli és/ vagy más országbeli alvállalatainak bejegyzett védjegye.

3 Tartalom Felhasználó beállíátsok... 2 Stay élesítés Zóna beállítások...3 Zóna kiiktatása Felhasználókódok...4 Egy-gombos élesítés Felhasználó hozzáadása/módosítása...4 Auto-élesítés Felhasználó törlése...4 Kijelzõ mód...16 Idõ és dátum beállítás... 5 Riasztások Csipogó zónák...5 Riasztás kijelzés Hiba kijelzõ... 6 Hatástalanítás és riasztás deaktiválás Pánik riasztások Kezelõk... 7 Tûz riasztások...17 Hangjelzések...7 Teszt és karbantartás Látható jelzések...7 Kezelõ némítás... 7 Kommunikáció interneten keresztül (IP100) Háttérvilágítás...8 Kommunikáció szöveges üzenettel (PCS100) Táptakarékos mód (csak K32RF / K32IRF)... 8 Kommunikáció telefonon Kezelõ áttekintés... 9 (Hangvezérelt VDMP3) Távirányítók...12 VDMP3 vezérlés diagram Távirányító visszajelzések (REM2)...12 Haladó rendszer szolgáltatások...22 StayD élesítés és hatástalanítás Programozható kimenetek (PGM) StayD mód ki- és bekapcsolása Partíciózás Élesítés mód váltása Gyors funkciógombok...22 Haladó StayD beállítások Rendszer jegyzetek Élesítés és hatástalanítás...14 Gyors programozás Szokásos élesítés Mester gyors menü Alvó élesítés...14 Index Magellan / Spectra SP 1

4 Felhasználó beállítások Biztonsági okokból, csak a felhasználó nevét írja ide, ne a belépőkódját. 4-jegyű kódok 6-jegyű kódok Felhasználószám és név Partíció 1 Partíció 2 Byp* Stay* Kényszer* Csak Élesítés* *A telepítő programozza. Csak PGM* 001: 002: 003: 004: 005: 006: 007: 008: 009: 010: 011: 012: 013: 014: 015: 016: 017: 018: 019: 020: 021: 022: 023: 024: 025: 026: 027: 028: 029: 030: 031: 032: Duress* 2 Felhasználói útmutató

5 Zóna beállítások Írja be az eszköztípusát (mozgás-, nyitásérzékelő stb.) és helyét. Zónaszám és leírás Partíció 1 vagy 2 Byp Stay Elalvás Kényszer 24ó. Belépés késleltetés 001: 002: 003: 004: 005: 006: 007: 008: 009: 010: 011: 012: 013: 014: 015: 016: 017: 018: 019: 020: 021: 022: 023: 024: 025: 026: 027: 028: 029: 030: 031: 032: Tűz zóna Tűz Késl. Magellan / Spectra SP 3

6 Felhasználókódok A felhasználókódok személyi azonosítószámok, melyekkel a felhasználók beléphetnek különböző programozási módokba, élesíthetik, hatástalaníthatják a riasztórendszert, valamint PGM kimeneteket aktiválhatnak és deaktiválhatnak. A rendszer a következőket támogatja: 1Rendszer mesterkód 2 Mesterkód 29 felhasználókód Rendszer mesterkód (Alap: ) A Rendszer mesterkód élesíthet vagy hatástalaníthat bármely partíciót, és létrehozhat, módosíthat vagy törölhet bármilyen felhasználókódot. Mesterkód A Mesterkód 1 véglegesen az 1. partícióhoz rendelt, és létrehozhat, módosíthat vagy törölhet 1. partícióhoz tartozó felhasználókódokat. A Mesterkód 2 véglegesen a 2. partícióhoz rendelt (kivevé: amikor a partíciózás tiltott, ilyenkor a Mesterkód 2 az 1. partícióhoz rendelődik), és létrehozhat, módosíthat vagy törölhet az azonos partícióhoz tartozó felhasználókódokat MEGJEGYZÉS: A Mesterkódok nem módosíthatnak vagy törölhetnek mindkét partícióhoz tartozó felhasználókódokat. Csak a Rendszer mesterkód módosíthat vagy törölhet mindkét partícióhoz rendelt felhasználókódot. Duress kód Ha a rendszer élesítésére vagy hatástalanítására kényszerítik a felhasználót, a Duress engedéllyel rendelkező felhasználókód megadásával élesíthető vagy hatástalanítható a rendszer, és azonnal néma riasztást (Duress kód) küld a távfelügyeletre. A Duress kódot a telepítő kapcsolja be. Belépőkód hossz A rendszer használhat 4- vagy 6-jegyű belépőkódokat, ahol minden jegy 0-9 közötti szám lehet. A hatjegyű kódokat elvileg nehezebb feltörni, tehát biztonságosabbak. Kerülje az egyszerű vagy magától értetődő kódok, mint például telefonszám, cím vagy az 1234 kód, programozását. 4 Felhasználói útmutató

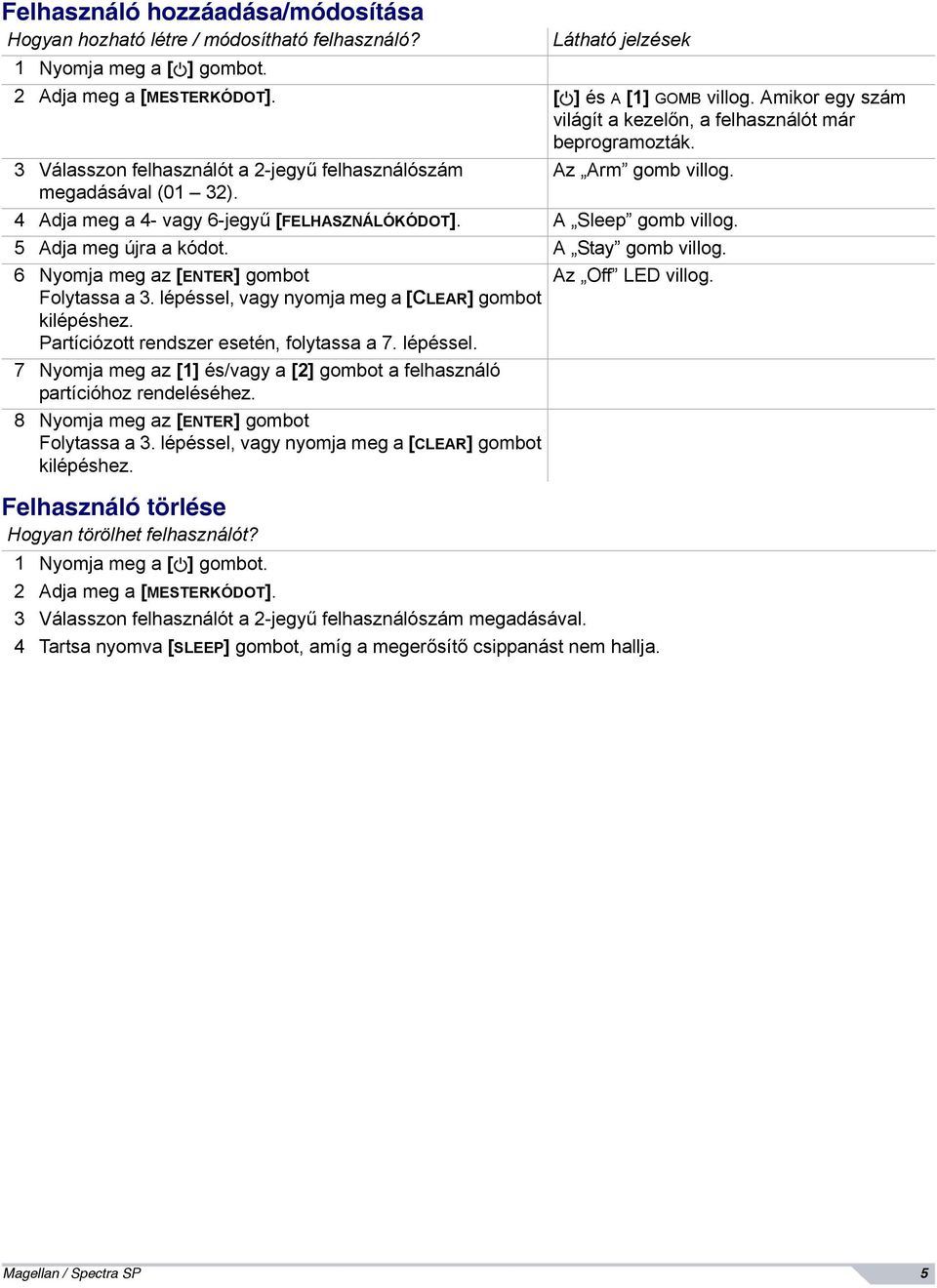

7 Felhasználó hozzáadása/módosítása Hogyan hozható létre / módosítható felhasználó? Látható jelzések 1 Nyomja meg a [ ] gombot. 2 Adja meg a [MESTERKÓDOT]. [ ] és A [1] GOMB villog. Amikor egy szám világít a kezelőn, a felhasználót már beprogramozták. 3 Válasszon felhasználót a 2-jegyű felhasználószám Az Arm gomb villog. megadásával (01 32). 4 Adja meg a 4- vagy 6-jegyű [FELHASZNÁLÓKÓDOT]. A Sleep gomb villog. 5 Adja meg újra a kódot. A Stay gomb villog. 6 Nyomja meg az [ENTER] gombot Az Off LED villog. Folytassa a 3. lépéssel, vagy nyomja meg a [CLEAR] gombot kilépéshez. Partíciózott rendszer esetén, folytassa a 7. lépéssel. 7 Nyomja meg az [1] és/vagy a [2] gombot a felhasználó partícióhoz rendeléséhez. 8 Nyomja meg az [ENTER] gombot Folytassa a 3. lépéssel, vagy nyomja meg a [CLEAR] gombot kilépéshez. Felhasználó törlése Hogyan törölhet felhasználót? 1 Nyomja meg a [ ] gombot. 2 Adja meg a [MESTERKÓDOT]. 3 Válasszon felhasználót a 2-jegyű felhasználószám megadásával. 4 Tartsa nyomva [SLEEP] gombot, amíg a megerősítő csippanást nem hallja. Magellan / Spectra SP 5

8 Idő és dátum beállítás Hogyan állítható be az idő és a dátum? 1 Nyomja meg a [TBL] gombot. 2 Adja meg a [MESTERKÓDOT]. 3 Nyomja meg a [ ] gombot. 4 Nyomja meg [5] gombot. 5 Adja meg az időt [ÓÓ.PP] formában. Ha az ÓÓ 13 vagy több, lépjen a 7. lépésre. 6 Válassza ki az időformátumot. [1] = 24ó, [2] = AM; [3] = PM. 7 Adja meg a dátumot [ÉÉÉÉ/HH/NN] formában. Most már beállította az időt és a dátumot. A [CLEAR] gombbal kilép. Csipogó zónák beállítása A Csipogó zóna minden megnyitásakor a kezelő csipogásával tájékoztatja a felhasználót. Minden kezelőt külön kell csipogásra programozni. Hogyan állítható be Csipogó zóna? K32 és K32RF esetén: Tartsa nyomva [ ] gombot. Az Arm1, Arm2, Stay1 és Stay2 ledek villognak. Adja meg a zóna számát, amelyet csipogásra kíván programozni. A megfelelő LED világít. Nyomja meg az [ENTER] gombot kilépéshez. K10V, K10H és K636:Tartsa nyomva a ([1] [0(10)[). Elfogadó csippanás = Csipogás bekapcsolva K32I és K32IRF esetén: Tartsa nyomva a [ ] gombot (K32I) vagy [ ] (K32IRF) gombot. A Chime szó megjelenik a képernyőn. Adja meg a zóna számát, amelyet csipogásra kíván programozni. A megfelelő LED világít. Nyomja meg az [ENTER] gombot kilépéshez. Megjegyzés: A K32IRF csak akkor fog csipogni, amikor hálózati tápról (AC) üzemel, vagy amikor a kijelzője aktív. K32LCD:Tartsa nyomva [ ] gombot. Az [1] gombbal válassza ki, melyik zóna csipogjon, vagy a [2] gombbal állítsa be csipogás időszakot. A csipogás időszakkal meghatározható az időkeret, mely alatt a zóna csipog. Adja meg a zóna számát, amelyet csipogásra kíván programozni. Nyomja meg az [ENTER] gombot kilépéshez. Hogyan tiltható le a Csipogó zóna? K32, K32RF, K32I, K32IRF és K32LCD: A csipogó zónák letiltásához, ismételje meg a lépéseket és adja meg a zóna számát, vagy a [SLEEP] gomb megnyomásával tiltsa le az összes Csipogó zónát a zónaszámok megadása helyett. K10V, K10H and K636: Tartsa nyomva a zóna gombját ([1] [0(10)[). Hiba csippanás = Csipogás kikapcsolva. MEGJEGYZÉS: A megerősítő és elutasító csippanásról a Kezelő visszajelzésekben tájékozódhat itt: 8. oldal. A kezelő azonosításához: 10. oldal. 6 Felhasználói útmutató

9 Hiba kijelző A vagyonvédelmi rendszer folyamatosan felügyel számos hiba körülményt, melyeket közvetlenül a távfelügyeletre jelent. Amikor hiba jelentkezik, a [TBL] gomb világít. Nyomja meg a [TBL] gombot, és a kezelőn kigyullad a rendszer által tapasztal hibának megfelelő gomb. Javasoljuk, hogy tájékoztassa a távfelügyeletet a hibáról és tegye lehetővé számukra a rendszer javítását. MEGJEGYZÉS: Ha a kezelő 5 másodpercenként CSIPOG amikor új hiba jelentkezik, nyomja meg a [TBL] gombot a Hiba csipogás leállításához. Nyomja meg a [TBL] gombot Belépés a Hiba kijelzőbe Gomb / Hiba típusa LED Hiba részletei világít [2] Táphiba (a [2] gombbal nézheti meg a táphiba típusát; a a megfelelő gomb világít) A táphiba három típusa: [1]A központ gyenge/nincs akkut tapasztal. [2]AC hiba a központon. [3]AUX túlterhelés a központon. [3] Bell hiba Bell kimenet leválás/túlterhelés a központon. [4] Kommunikációs hiba A riasztórendszer, ha felügyelt, nem tud kommunikálni a távfelügyelettel. [5] Szabotázs/Zóna vezeték hiba Vezetékelés hiba jelentkezett egy vagy több zónán. [6] Modul Szabotázs Hiba A modul szabotázs kapcsolóját megnyomták. [8] Óravesztés Újra kell programozni a rendszer óráját. A fentebbi Idő és dátum beállítás alapján állítsa be a rendszer időt és dátumot. [0 (10)] Modul felügyeletvesztés Egy vagy több modul nem kommunikál tovább a központtal. FONTOS: Kivéve az Óravesztés hiba esetén, lépjen kapcsolatba a távfelügyelettel vagy a telepítővel a hiba javítása érdekében. Magellan / Spectra SP 7

10 Kezelők Hangjelzés Amikor információt ad meg a kezelőn, az hanggal jelez vissza, a bevitel elutasításáról vagy elfogadásáról. Ismerkedjen meg ezzel a két kezelő hanggal: Megerősítő csipogás: Amikor egy műveletet (pl. élesítés/hatástalanítás) sikeresen végrehajtanak a kezelőn, vagy amikor a rendszer új állapotba/módba vált, a kezelő szaggatottan csipog ( BÍP-BÍP-BÍP-BÍP ). Elutasító csippanás: Amikor a rendszer visszatér előző állapotába vagy amikor a kezelőn végzett művelet helytelen, folyamatos sípolást hallat ( BÍÍÍÍP ). Most következzenek a más típusú hangok, melyeket mindig az arm gomb vagy LED villogása kísér ([ARM], [STAY], vagy [SLEEP]): Folyamatos sípolás = Riasztás Váltakozó sípolás = Tűz riasztás Szaggatott csipogás = Kilépés késleltetés kezdete Gyors, szaggatott csipogás = Kilépés késleltetés utolsó 10 másodperce Látható jelzések A kezelőn vannak színes lámpák, melyek a rendszer aktuális állapotait jelzik. Mindenegyes LED állapota a rendszer adott állapotát jelzi. MEGJEGYZÉS: A rendszer sok szolgáltatását a telepítőnek kell engedélyeznie (bekapcsolnia). Ha nincs beprogramozva a szolgáltatás, a kezelő elutasítót csippan és a művelet törlődik. Részletekről a Zóna beállítások részben tájékozódhat, itt: 3. oldal: Kezelő némítás A Némítás alatt, a kezelő csak a Megerősítős csippanást, Elutasító csippanást és a gombnyomás csippanását hallatja. Tehát, amikor némított, a kezelő nem csipog riasztáskor és nem csipognak a csipogó zónák. Minden kezelőt külön kell némítani. Hogyan némíthatja a kezelőt? K32, K32RF, K32I, K32IRF, K636, K10V és K10H:Tartsa nyomva a [CLEAR] gombot 6 másodpercig a kezelő némítás be- vagy kikapcsolásához. Ha a kezelő megerősítőt csippan, a Kezelő némítás engedélyezett arra a kezelőre. Ha a kezelő elutasítót csippan, a szolgáltatás tiltott. K32LCD:Tartsa nyomva a [ ] gombot a kezelő beállításához. A [4] gombot nyomja meg a Némítás vezérléséhez. Az [arm] gombbal engedélyezheti vagy tilthatja a kezelő némítást. 8 Felhasználói útmutató

11 Kezelő háttérvilágítás A megvilágítás a gombok mögött igény szerint állíthatóak. Hogyan módosíthatja a háttérvilágítást? K32 és K32RF esetén:tartsa nyomva a [ ] gombot. A [ ] gombbal állítsa be a kívánt háttérvilágítást. A [CLEAR] vagy az [ENTER] gombbal kilép K32I: Tartsa nyomva a [ ] gombot 4 másodperccel. Az 1, 2, 3, 5 és 6 gomb villog. A [CLEAR] gombbal kiléphet a menüből mentés nélkül, vagy az [ENTER] gombbal mentéssel. Nyomja meg a kívánt gombot és az állításhoz lapozzon a [ ] és a [ ] gombbal: [1]Görgetési sebesség állítása. [2]Háttérvilágítás állítása (0 = Ki, 1 = Legalacsonyabb fényerő / 7 = Maximum fényerő) [3] Kontraszt állítása (0 = legalacsonyabb kontraszt, 4 = Magas kontraszt) [5]A háttérvilágítás automata halványítása (0 = Ki, 1 = Legalacsonyabb auto halványítás, (...) 7 = Legmagasabb auto halványítás) [6]Automata halványítás késleltetés állítása (0 = Ki, 1 = 1mp, 2 = 5mp, 3 = 10mp, 4 = 20mp, 5 = 1 perc, 6 = 2 perc, 7= 4 perc) K32IRF: Tartsa nyomva a [ ] gombot 4 másodpercig. Az 1 és 2 gomb villog. A [CLEAR] gombbal kiléphet a menüből mentés nélkül, vagy az [ENTER] gombbal mentéssel. Nyomja meg a kívánt gombot és az állításhoz lapozzon a [ ] és a [ ] gombbal: [1]Háttérvilágítás állítása. [2]Az automata halványítás késleltetés állítása (5 = 5mp / 15 = 15mp) K10V, K10H és K636:Tartsa nyomva [MEM] gombot. A [MEM] gomb világítani kezd. Nyomja meg a [MEM] gombot a kívánt szint beállításához. A [CLEAR] vagy az [ENTER] gombbal kilép K32LCD:Tartsa nyomva a [ ] gombot. A [2] gombbal módosíthatja a háttérvilágítást. Lapozzon a [ ] és [ ] gombokkal. Az [ENTER] gombbal menthet. Táptakarékos mód (csak K32RF / K32IRF) Ha nem kap egyenáramot a rádiós kezelő, a modul kijelzője lekapcsol és táptakarékos módba lép egy perc elmúltával (20 másodperc K32IRF kezelőnél). A kijelző aktiválásához nyomja meg a [ ] gombot. Magellan / Spectra SP 9

12 Kezelő áttekintés [TBL] Hiba kijelző VILÁGÍT = Hiba (7. oldal) [MEM] Riasztás memória kijelző VILÁGÍT = Riasztás (18. oldal) [BYP] Kiiktatás programozás Világít = Zóna(k) kiiktatva (18. oldal) Zóna kijelző: A gombok [1] [0(10)] között megfelelnek a zónáknak 1-10-ig sorban: Gomb világít = Nyitva vagy belépés késleltetés Gomb villogó = Riasztásban = Egyszer nyomva + [MESTERKÓD] Gyors menü programozáshoz ( Mester gyors menük, itt: 25. oldal) K636 kezelő áttekintés FONTOS: Ha partíciózott rendszerre telepíti, a K636 csak az 1. partíciót jeleníti meg. [ARM] (15. oldal) [SLEEP] (15. oldal) [STAY] (15. oldal) VILÁGÍT = Rendszer élesítve NEM VILÁGÍT = Zóna hatástalanítva Villogó = Kilépés késleltetés Gyorsan villog = Kilépés késleltetés (utolsó 10mp) / zóna riasztásban Off gomb: Világít = Hatástalanítva Nem világít = Rendszer élesítve AC LED: Világít = Áram alatt NEM = Nincs áram StayD LED: Világít= StayD bekapcsolva Nem világít= StayD kikapcsolva (StayD mód itt: 13. oldal) K10LEDV/H kezelő áttekintés [TBL] Hiba kijelző VILÁGÍT = Hiba (7. oldal) [MEM] Riasztás memória kijelző VILÁGÍT = Riasztás (18. oldal) [BYP] Kiiktatás programozás Világít = Zóna(k) kiiktatva (18. oldal) Zóna kijelző: A gombok [1] [0(10)] között megfelelnek a zónáknak 1-10-ig sorban: Gomb világít = Nyitva vagy belépés késleltetés = Egyszer nyomva + [MESTERKÓD] Gyors menü programozáshoz ( Mester gyors menük, itt: 25. oldal) 1. partíció állapot 2. partíció állapot [ARM] (15. oldal) [SLEEP] (15. oldal) [STAY] (15. oldal) VILÁGÍT = Rendszer élesítve NEM VILÁGÍT = Zóna hatástalanítva Villogó = Kilépés késleltetés Gyorsan villog = Kilépés késleltetés (utolsó 10mp) / zóna riasztásban Off gomb: Világít = Hatástalanítva Nem világít = Rendszer élesítve AC LED: Világít = Áram alatt NEM = Nincs áram StayD LED: Világít= StayD bekapcsolva Nem világít= StayD kikapcsolva (StayD mód itt: 13. oldal) 10 Felhasználói útmutató

13 K32I és K32IRF kezelő áttekintés = Egyszer nyomva + [MESTERKÓD] Gyors menü programozáshoz (Mester gyors menük itt: 25. oldal) = Tartsa nyomva a kezelő beállításokhoz = Tartsa nyomva a csipogás programozáshoz (Csipogó zónák beállítása itt: 6. oldal) K32I és K32IRF Ikon kijelzés és leírás K32I K32IRF Ikon Leírás Ikon Leírás StayD Világít = StayD mód engedélyezve Villog = A rendszer Mester gyors menü módban Jelzi az 1. és a 2. partíciót EXIT DELAY Villog = Adjon meg kódot a kilépés késleltetés vége előtt KI Világít = Rendszer hatástalanítva ENTRY DELAY Villog = Adjon meg kódot a Belépés késleltetés vége előtt STAY Világít = Rendszer Stay élesítve ENTER CODE Világít = Adja meg a felhasználókódot. SLEEP Világít = Rendszer Alvó élesítve MEMORY Világít = Riasztás ARM Világít = Partíció élesítve BYPASS Világít = Zóna(k) kiiktatva RIASZTÁS Villog = Rendszer riasztásban CHIME Világít = Megjeleníti a csipogó zónákat Csipogás prog. módban PRE-ALARM DELAY Világít = Az előriasztás zónákon visszaszámlálás riasztás előtt TROUBLE Villog, és a hibához tartozó számok világítanak (Hiba lista itt: 7. oldal) ZONE OPEN Világít = A világító zóna(k) nyitva AC Világít = AC tápot kap a kezelő ZONE IN ALARM Világít = A világító zóna(k) riasztásban NO AC Világít = A kezelő akkuról üzemel TX (csak K32IRF) Villog = Kommunikáció a központtal folyamatban Magellan / Spectra SP 11

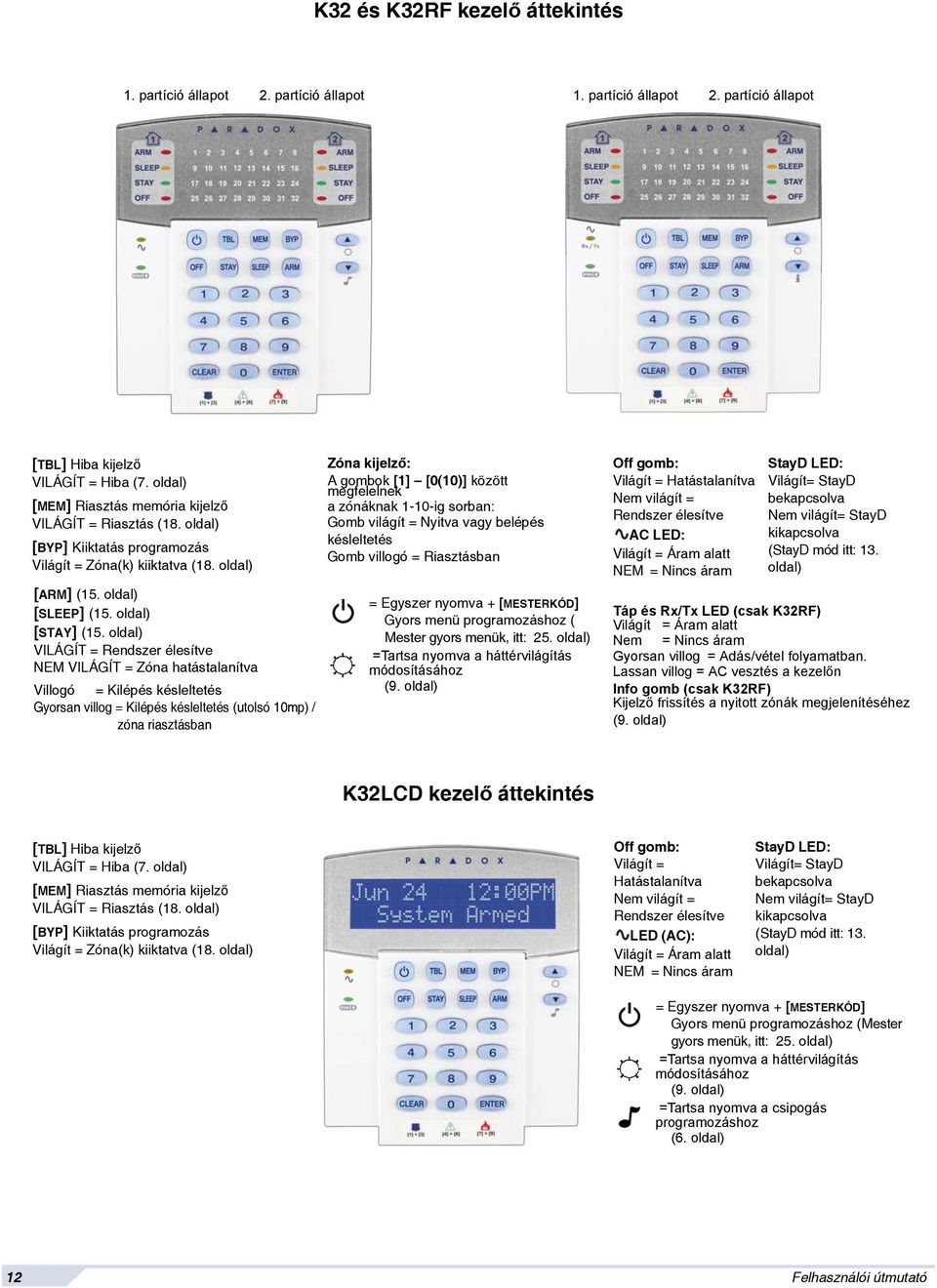

14 K32 és K32RF kezelő áttekintés 1. partíció állapot 2. partíció állapot 1. partíció állapot 2. partíció állapot [TBL] Hiba kijelző VILÁGÍT = Hiba (7. oldal) [MEM] Riasztás memória kijelző VILÁGÍT = Riasztás (18. oldal) [BYP] Kiiktatás programozás Világít = Zóna(k) kiiktatva (18. oldal) [ARM] (15. oldal) [SLEEP] (15. oldal) [STAY] (15. oldal) VILÁGÍT = Rendszer élesítve NEM VILÁGÍT = Zóna hatástalanítva Villogó = Kilépés késleltetés Gyorsan villog = Kilépés késleltetés (utolsó 10mp) / zóna riasztásban Zóna kijelző: A gombok [1] [0(10)] között megfelelnek a zónáknak 1-10-ig sorban: Gomb világít = Nyitva vagy belépés késleltetés Gomb villogó = Riasztásban = Egyszer nyomva + [MESTERKÓD] Gyors menü programozáshoz ( Mester gyors menük, itt: 25. oldal) =Tartsa nyomva a háttérvilágítás módosításához (9. oldal) Off gomb: Világít = Hatástalanítva Nem világít = Rendszer élesítve AC LED: Világít = Áram alatt NEM = Nincs áram StayD LED: Világít= StayD bekapcsolva Nem világít= StayD kikapcsolva (StayD mód itt: 13. oldal) Táp és Rx/Tx LED (csak K32RF) Világít = Áram alatt Nem = Nincs áram Gyorsan villog = Adás/vétel folyamatban. Lassan villog = AC vesztés a kezelőn Info gomb (csak K32RF) Kijelző frissítés a nyitott zónák megjelenítéséhez (9. oldal) K32LCD kezelő áttekintés [TBL] Hiba kijelző VILÁGÍT = Hiba (7. oldal) [MEM] Riasztás memória kijelző VILÁGÍT = Riasztás (18. oldal) [BYP] Kiiktatás programozás Világít = Zóna(k) kiiktatva (18. oldal) Off gomb: Világít = Hatástalanítva Nem világít = Rendszer élesítve LED (AC): Világít = Áram alatt NEM = Nincs áram StayD LED: Világít= StayD bekapcsolva Nem világít= StayD kikapcsolva (StayD mód itt: 13. oldal) = Egyszer nyomva + [MESTERKÓD] Gyors menü programozáshoz (Mester gyors menük, itt: 25. oldal) =Tartsa nyomva a háttérvilágítás módosításához (9. oldal) =Tartsa nyomva a csipogás programozáshoz (6. oldal) 12 Felhasználói útmutató

15 Távirányítók A vagyonvédelmi rendszer három távirányítótípust támogat: REM1, REM2 és REM3. A REM1 a legalapvetőbb távirányító, öt művelet végzésére alkalmas (pl.: élesítés, hatástalanítás, PGM aktiválás, stb.). A REM2 már fejlettebb, mivel hat különböző művelet elvégzésére alkalmas, valamint ledes és hangos visszajelzésre is alkalmas (táblázat, alul). A REM3 a legkifinomultabb távirányító, egy kezelő funkcióival rendelkezik (bővebben lásd, REM3 felhasználói útmutató). A következő táblázat bemutatja a REM2 távirányító ledes és hangos jelzéseit. MEGJEGYZÉS: Spectra SP rendszer használata esetén szükség van rádiós bővítő modulra is a távirányítók használatához. Ha Spectra SP rendszerrel kíván távirányítókat használni, akkor előbb kérdezze a telepítőt. Távirányító visszajelzések (REM2) Teljes/Kényszer élesítés jelzés Művelet Látható jelzések Hangjelzés Hatástalanítás Zöld világít 2 csippanás Kilépés késleltetés Piros / zöld lassan villog Megerősítő csipogás Élesítés / Belépés Piros világít Megerősítő csipogás késleltetés Riasztás Piros gyorsan villog Riasztás csipogás Stay/Elalvás élesítés jelzések Művelet Látható jelzések Hangjelzés Hatástalanítás Zöld világít 2 csippanás Kilépés késleltetés Sárga / zöld lassan villog Megerősítő csipogás Élesítés / Belépés Sárga világít Megerősítő csipogás késleltetés Riasztás Piros gyorsan villog Riasztás csipogás Egyéb jelzések Művelet Látható jelzések Hangjelzés PGM be/ki Sárga világít Megerősítő csipogás StayD élesítés és hatástalanítás A StayD egyszerűbbé és biztonságosabbá teszi a mindennapi életet, 24 órás védelmet biztosítva a 7 hét napján, anélkül, hogy hatástalanítani kellene a rendszert akkor sem, ha élesített területre lép be. A StyaD a mindennapi élet része és folyamatos védelmet nyújt, nincs védelem nélküli időszak, és a rendszer automatikusan újraélesedik, meg lehet feledkezni az élesítésről. Amikor belép/elhagy egy területet a rendszer részlegesen hatástalanít az áthaladáshoz: Egyszerűen értesítse a rendszert a távirányítóval és haladjon át a kijelölt útvonalon, mely automatikusan újraélesedik áthaladás után. Az összes többi zóna élesített marad. Ennek eredményeképpen a rendszer mindig véd, nincs a bizonytalanság, hogy vajon élesített-e a rendszer vagy nem. Másik előnye a StayD rendszernek, hogy jelez, ha a gyerekek potenciálisan veszélyes helyekre mennek, mint például az erkély, medence vagy bejárati ajtó. Most már élvezheti a nyugalmat, annak tudatában, hogy állandóan védve van. Bővebb tájékoztatást a telepítőtől kérjen. StayD mód ki- és bekapcsolása StayD mód bekapcsolása: [STAY] + [KÓD] + [STAY] StayD LED világít Nyomja meg a [STAY] gombot, adjon meg érvényes kódot, majd nyomja meg a [STAY] gombot újra, tíz Magellan / Spectra SP 13

16 másodpercen belül. A StayD LED világítva jelzi, hogy a StayD aktivált, és a rendszer Stay módban lesz. StayD mód kikapcsolása: [OFF] + [KÓD] + [OFF] Off LED világít Nyomja meg az [OFF] gombot, adjon meg érvényes kódot, majd nyomja meg az [OFF] gombot újra, tíz másodpercen belül. A StayD LED kialszik és az Off LED felgyullad, jelezve a StayD deaktiválását. Ha a StayD tiltott, a rendszer átlagos vagyonvédelmi rendszerként működik. Élesítés mód váltása (lásd élesítés és Hatástalanítás itt: 15. oldal) Védelmi szint váltása Stay élesítésről Alvóra: [SLEEP] 2 másodpercig Késleltetés Sleep LED világít Tartsa nyomva a [SLEEP] gombot az egyik kezelőn. Minden Alvó módban élesített zóna kilépés késleltetésbe kezd, lehetővé téve a hálószoba elérését. Amikor a kilépés késleltetés véget ér, és a felhasználó a hálószobában van, a lakás belsejének többi része élesedik. A rendszer most Alvó módban van. Védelmi szint váltása Alvóról Stay élesítésre: [STAY] 2 másódpercig Stay LED világít Tartsa nyomva a [STAY] gombot a hálószobai kezelőn. A rendszer azonnal átvált Alvóról Stay módra, lehetővé téve a hálószoba elhagyását, és a szabad mozgást a lakás belsejében. Ha véletlenül elhagyja a hálószobát Stay módra váltás nélkül, minden Alvó módban élesített zóna késleltetésbe kezd, így elegendő idő lesz Stay módra váltani. Távozás Stay élesítésről Teljes élesítésre: Kezelő: [ARM] 2 másodpercig Késleltetés Arm LED világít Tartsa nyomva az [ARM] gombot egy kezelőn, melyhez kijárati útvonal van rendelve. A kijárati útvonal összes zónáján kilépés késleltetés indul. Miután kiért a lakásból, minden kijárati útvonal zóna újraélesít. A rendszer most Teljes módban van. Hazaérkezés Teljesről Stay élesítésre: Kezelő: [KÓD] Stay LED világít Amikor bejárati útvonalon lép be a lakásba, a bejárati útvonalhoz tartozó összes zóna késleltetésbe kezd, lehetővé téve a bejutást a lakásba. Érvényes kód megadásával az a kezelő, amelyhez a bejárati útvonalat rendelték, véget vet a belépés késleltetésnek és a rendszer Stay élesítés módra vált. A bejárati útvonal zónái újraélesednek. A rendszer most Stay módban van. Távozás, Élesítési mód változtatás nélkül: [OFF] 2 másodpercig Tartsa nyomva az [OFF] gombot 2 másodpercig a kezelőn, ha élesítési mód váltás nélkül távozik. Haladó StayD beállítások Ablak mód és Újraélesítés késleltetés Stay élesített rendszerben: Ezzel a móddal belső zóna nyitható riasztás indítása nélkül. Lépjen Ablak módba, nyomja meg az [OFF] gombot, majd adja meg [FELHASZNÁLÓKÓDJÁT]. Az összes nyitható zóna villogni kezd. A rendszer kilépés késleltetést kezd, lehetővé téve egy belső zóna (pl. ablak, ajtó) nyitását. A rendszer csak egy zónanyitást engedélyez, a kilépés késleltetés véget ér ezután. Amikor bezárják a nyitott zónát (pl. ablak, ajtó, stb.) a zóna újraélesedik. Amikor külső zónát, például ablak vagy ajtó, zár, késleltetés indul, mely lehetővé teszi a zóna megfelelő zárását. Az újraélesítés késleltetés akkor indul, amikor zárják a zónát, és újraélesedéshez a késleltetés teljes tartama alatt zárva kell maradnia. A különösen hasznos beragadásra hajlamos ablakoknál, csökkentve a vakrisztásokat. Élő nézet mód: Riasztás alatt, nyomja meg a [CLEAR] gombot a mozgás nyomon követéséhez. A zóna ledek a kezelőn mutatják az egyes zónák nyitását és zárását, amint előfordulnak. 14 Felhasználói útmutató

17 Élesítés és Hatástalanítás Ismerkedjen meg az összes élesítési móddal, hogy rendszerét teljes hatékonysággal használhassa. Ha a rendszer nem partíciózott (Partíciózás: 23. oldal), minden az 1. partícióhoz tartozik. MEGJEGYZÉS: Ha nem tud élesíteni, mert zóna van nyitva, a rendszer Kiiktatás programozásba lép. Adja meg a kiiktatni kívánt zóna kétjegyű számát, majd nyomja meg az [ENTER] gombot, vagy csak az [ENTER] megnyomásával kiiktathatja az össze zónát. Szokásos élesítés Ezzel a módszerrel élesíthető a választott terület összes zónája. Jegyezze meg, hogy a Szokásos élesítés aktiválható az Auto-élesítéssel (lásd, Auto-élesítés itt: 17. oldal) vagy Egy-gombos élesítéssel is (lásd, Egygombos élesítés itt: 16. oldal). Hogyan élesíthet Szokásos módon? 1 Zárjon minden zónát a választott partícióban. 2 Nyomja meg az [ARM] gombot + adja meg a [felhasználókódot]. 3 Ha mindkét partícióhoz hozzáférése van (lásd, Partíciózás itt: 23. oldal): Nyomja meg a választott partícióhoz tartozó számot ([1] vagy [2]). Mindkét terület esetén, a másik gombot a megerősítő csippanás után nyomja meg. Alvó élesítés Hasonlóan a Stay élesítéshez, az Alvó élesítéssel a felhasználó a védett területen belül maradhat, de magasabb védelmi szinten. Például, egy kétszintes épületben, a külső részeket a Stay élesítés védi. Alvó élesítésnél, a külső részek és a fő szint is védett (mozgásérzékelők, stb.), miközben a felső szinten és a hálórészeken szabad a mozgás. Az Alvó zónák olyan zónák, melyek kiiktatásra kerülnek Alvó élesítéskor. Például, amikor aludni mennek, a teljes lakás teljes élesít, kivéve a hálószobát. Alvó élesítés aktiválható az Auto-élesítéssel (lásd, Auto-élesítés itt: 17. oldal) vagy Egy-gombos élesítéssel is (lásd, Egy-gombos élesítés itt: 16. oldal). Hogyan élesíthet Alvó módon? 1 Zárjon minden zónát a választott partícióban (kivéve az Alvó zónákat). 2 Nyomja meg a [SLEEP] gombot. 3 Gépelje be a [FELHASZNÁLÓKÓDOT]. 4 Ha mindkét partícióhoz hozzáférése van (lásd, Partíciózás itt: 23. oldal): Nyomja meg a választott partícióhoz tartozó számot, [1] vagy [2]. Mindkét terület esetén, a másik gombot a megerősítő csippanás után nyomja meg. Stay élesítés Ezzel a módszerrel szabadon mozoghat a lakáson belül, miközben a külső részek teljes élesítettek. A Stay zónák olyan zónák, melyek kiiktatásra kerülnek Stay élesítéskor. Például, amikor éjjel fennmaradnak, az ajtók és ablakok élesíthetők, anélkül, hogy a többi zóna, például a mozgásérzékelők, élesednének. A Stay élesítés aktiválható az Auto-élesítéssel (lásd, Auto-élesítés itt: 17. oldal) vagy Egy-gombos élesítéssel is (lásd, Egygombos élesítés itt: 16. oldal). Hogyan Stay élesíthet? 1 Zárjon minden zónát a választott partícióban (kivéve a Stay zónákat). 2 Nyomja meg a [STAY] gombot. 3 Gépelje be a [FELHASZNÁLÓKÓDOT]. 4 Ha mindkét partícióhoz hozzáférése van (lásd, Partíciózás itt: 23. oldal): nyomja meg a választott partícióhoz tartozó számot, [1] vagy [2]. Mindkét terület esetén, a másik gombot a megerősítő csippanás után nyomja meg. Magellan / Spectra SP 15

18 Zóna kiiktatás A zóna kiiktatással figyelmen kívül hagyhat (deaktiválhat) adott zónákat a rendszer következő élesítésekor. Például, szeretne kiiktatni zónákat, amikor munkások felújítják a lakás egy részét. Ha a rendszert hatástalanították, a kiiktatások törlődnek. Amikor vannak kiiktatott zónák, akkor a [BYP] gomb világít. A zóna kiiktatás aktiválható Egy-gombos kiiktatás programozással is (16. oldal). Ha az Egy-gombos kiiktatás programozás engedélyezett, tartsa nyomva a [BYP] gombot három másodpercig a kiiktatás programozásba lépéshez. A zóna kiiktatásának eltávolításához, a 3. lépésben adja meg újra a zóna számát, vagy nyomja meg a [CLEAR] gombot az aktuális bevitelek törléséhez. A [CLEAR] +[ENTER] kombinációval törölheti a zóna kiiktatást. Hogyan iktatható ki zóna? 1 Nyomja meg a [BYP] gombot. Adja meg a [FELHASZNÁLÓKÓDOT]. A [BYP] gomb villog. Nyomja meg az [ENTER] gombot az összes nyitott 2 zóna kiiktatásához, vagy folytassa a 3. lépéssel. 3 A zónaszám megadásával a kiiktatni kívánt zónákhoz tartozó számgombok világítani kezdenek. Folyamatosan világít = Zóna nyitva, Villog = Zóna kiiktatva, Nem világít = Zóna zárva, nincs kiiktatva. 4 Az [ENTER] gombbal ment és kilép. A [CLEAR] gombot kétszer nyomva kilép mentés nélkül. Kiiktatás ismétlés A rendszer hatástalanítása után a kiiktatások törlődnek. A Kiiktatás ismétléssel az előző kiiktatások tárolódnak a memóriában. Így, nem kell kézzel újraprogramozni a kiiktatásokat minden élesítéskor. Hogyan ismételheti a kiiktatásokat? 1 Nyomja meg a [BYP] gombot. 2 Gépelje be a [FELHASZNÁLÓKÓDOT]. 3 Nyomja meg a [BYP] gombot. 4 Nyomja meg az [ENTER] gombot. Egy-gombos élesítés Az Egy-gombos élesítéssel élesíthető a rendszer belépőkód megadása nélkül. Ezt a szolgáltatást a telepítő kapcsolja be. Ha az Egy-gombos élesítés programozva van, a rendszer védelmi szintje kód megadása nélkül növelhető (Hatástalanításból Stay Alvó Teljes éles). Lásd, 1. ábra, alul. Egy-gombos Szokásos élesítés Tartsa nyomva az [ARM] gombot a partíció összes zónájának élesítéséhez. Ha partíciózott, az [1] és [2] gomb villog. Ezzel a szolgáltatással egyes személyek, például takarítók, élesíthetik a rendszert, anélkül, hogy a rendszer többi műveletéhez hozzáférhetnének. Lásd, Szokásos élesítés itt: 15. oldal. Egy-gombos Stay élesítés Tartsa nyomva a [STAY] gombot az összes zóna élesítéséhez (Stay zónákat nem). Lásd, Stay élesítés itt: 15. oldal. Egy-gombos Alvó élesítés Tartsa nyomva a [SLEEP] gombot az összes nem Alvó zónának definiált zóna élesítéséhez. Lásd Alvó élesítés itt: 15. oldal. Egy-gombos Kiiktatás programozás Tartsa nyomva a [BYP] gombot a Kiiktatás programozáshoz. Lásd, Zóna kiiktatás itt: 18. oldal. Gyors kilépés Amikor a rendszer már Stay vagy Elalvás élesített: ezzel a szolgáltatással a már élesített rendszer elhagyható és élesített marad. Tartsa nyomva az [OFF] gombot a kilépés késleltetés megkezdéséhez. Miután a kilépés késleltetés letelik, a rendszer átvált az előző élesítési módra. 16 Felhasználói útmutató

19 1. ábra: Élesítés/Hatástalanítás Alvó élesítéshez: [SLEEP] + kód ARM Nincs kód SLEEP Stay élesítés: [STAY] + kód Hatástalanítás: [OFF] + kód Hatástalanítás: [OFF] + kód Nincs kód Nincs kód STAY Auto élesítés Időzített Auto-élesítés A riasztórendszer automatikusan élesítheti önmagát mindennap a meghatározott időben. Mint Szokásos élesítésnél (lásd, Szokásos élesítés itt: 15. oldal), a rendszer kiiktat minden nyitott zónát. Hogyan állítható be az Auto- élesítés időzítő? 1 Nyomja meg a [ ] gombot. 2 Adja meg a [MESTERKÓDOT]. 3 Nyomja meg a [BYP] gombot. A [BYP] gomb villog. 4 Nyomja meg az [1] gombot az 1. partíció, a [2] gombot a 2. partíció beállításához. 5 Adja meg az auto-élesítés kívánt időpontját (24 órás forma, pl. 18:30). 6 Hatástalanítás: [OFF] + kód Nyomja meg az [1] gombot a partíció Szokásos élesítéséhez, a [2] gombot Alvó élesítéséhez, vagy a [3] gombot Stay élesítéséhez. Hogyan tiltható le átmenetileg az Auto- élesítés időzítő? 1 Nyomja meg a [ ] gombot. 2 Adja meg a [MESTERKÓDOT]. 3 Nyomja meg a [BYP] gombot. A [BYP] gomb villog. 4 Nyomja meg az [1] gombot az 1. partíció, a [2] gombot a 2. partíció beállításához. 5 Tartsa nyomva a [SLEEP] gombot az Auto-élesítés átmeneti letiltásához. Nincs mozgás auto-élesítés A riasztórendszer programozható a rendszer élesítésére és/vagy jelentéskód küldésére a távfelügyeletre, ha nem történik zóna aktivitás az előre programozott ideig. Ez krónikus egészségügyi problémás vagy egyedül élő személyek felügyeletéhez hasznos. A rendszer nem iktat ki nyitott zónát. Kijelző mód A K32RF két kijelző módot használ. Alapértelmezetten, a kezelő az összes eseményt mutatja (pl. zóna riasztásban, kiiktatott zónák, stb.), amint előfordulnak. Illetve, a rendszert programozhatja a telepítő úgy is, hogy csak a riasztást okozó vagy kilépés késleltetésben lévő zónák jelenjenek meg. Ha az összes zóna állapotát látni akarja, nyomja meg a [ ] gombot. Olyan zónák, melyek nyitva vannak, de nem indítottak riasztást, csak a [ ] gomb megnyomásával jelennek meg. A kijelzés 30 másodpercig marad a képernyőn (20 másodperc K32IRF kezelőnél), és a zónák állapotát mutatja abban a pillanatban, amikor a [ ] gombot megnyomták. A zóna kijelzés 30 másodperc múlva kikapcsol (20 másodperc múlva K32IRF kezelőn). A két kijelző módról bővebb információért, kérdezze a telepítőt. Nincs kód KI Magellan / Spectra SP 17

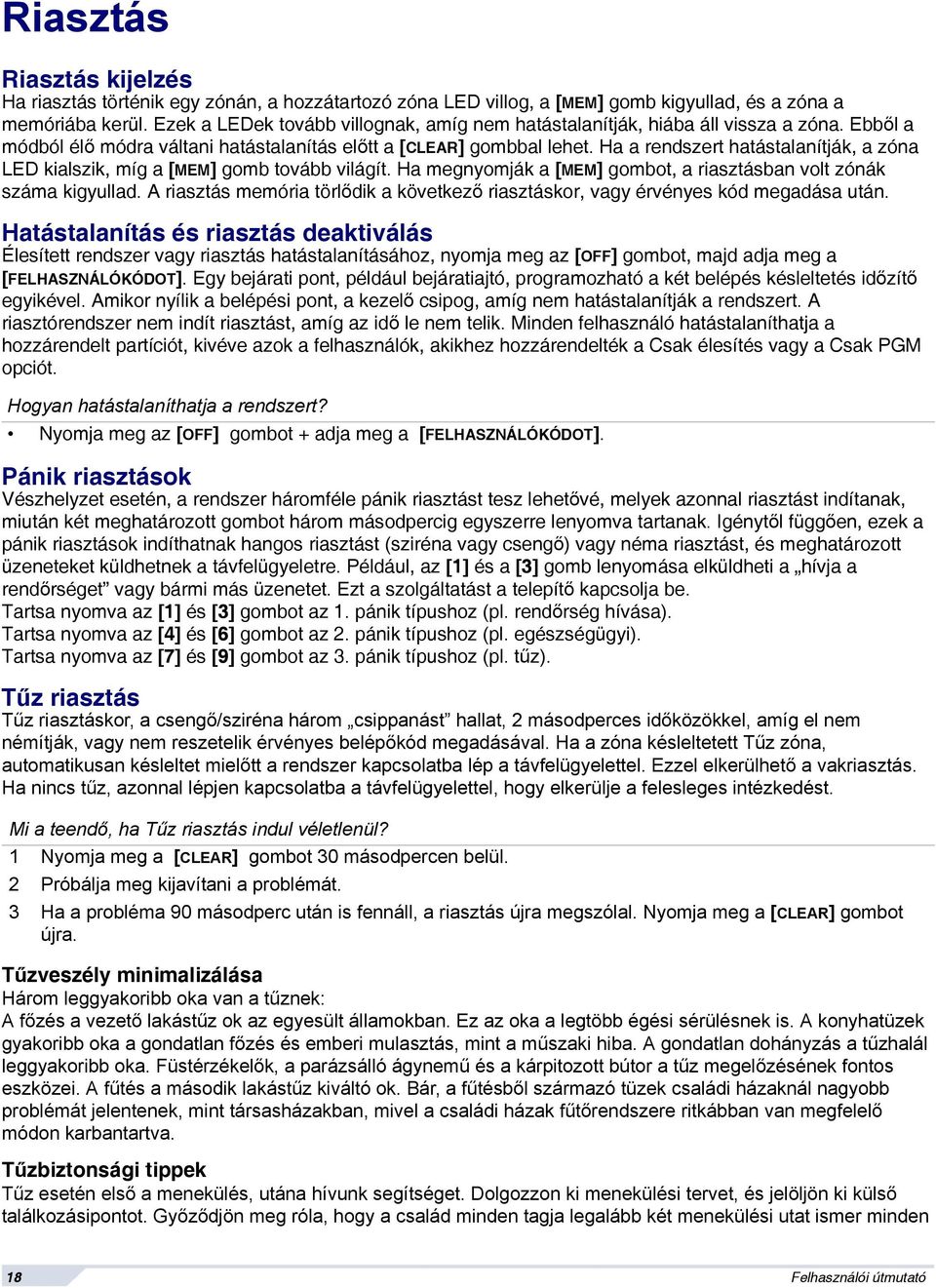

20 Riasztás Riasztás kijelzés Ha riasztás történik egy zónán, a hozzátartozó zóna LED villog, a [MEM] gomb kigyullad, és a zóna a memóriába kerül. Ezek a LEDek tovább villognak, amíg nem hatástalanítják, hiába áll vissza a zóna. Ebből a módból élő módra váltani hatástalanítás előtt a [CLEAR] gombbal lehet. Ha a rendszert hatástalanítják, a zóna LED kialszik, míg a [MEM] gomb tovább világít. Ha megnyomják a [MEM] gombot, a riasztásban volt zónák száma kigyullad. A riasztás memória törlődik a következő riasztáskor, vagy érvényes kód megadása után. Hatástalanítás és riasztás deaktiválás Élesített rendszer vagy riasztás hatástalanításához, nyomja meg az [OFF] gombot, majd adja meg a [FELHASZNÁLÓKÓDOT]. Egy bejárati pont, például bejáratiajtó, programozható a két belépés késleltetés időzítő egyikével. Amikor nyílik a belépési pont, a kezelő csipog, amíg nem hatástalanítják a rendszert. A riasztórendszer nem indít riasztást, amíg az idő le nem telik. Minden felhasználó hatástalaníthatja a hozzárendelt partíciót, kivéve azok a felhasználók, akikhez hozzárendelték a Csak élesítés vagy a Csak PGM opciót. Hogyan hatástalaníthatja a rendszert? Nyomja meg az [OFF] gombot + adja meg a [FELHASZNÁLÓKÓDOT]. Pánik riasztások Vészhelyzet esetén, a rendszer háromféle pánik riasztást tesz lehetővé, melyek azonnal riasztást indítanak, miután két meghatározott gombot három másodpercig egyszerre lenyomva tartanak. Igénytől függően, ezek a pánik riasztások indíthatnak hangos riasztást (sziréna vagy csengő) vagy néma riasztást, és meghatározott üzeneteket küldhetnek a távfelügyeletre. Például, az [1] és a [3] gomb lenyomása elküldheti a hívja a rendőrséget vagy bármi más üzenetet. Ezt a szolgáltatást a telepítő kapcsolja be. Tartsa nyomva az [1] és [3] gombot az 1. pánik típushoz (pl. rendőrség hívása). Tartsa nyomva az [4] és [6] gombot az 2. pánik típushoz (pl. egészségügyi). Tartsa nyomva az [7] és [9] gombot az 3. pánik típushoz (pl. tűz). Tűz riasztás Tűz riasztáskor, a csengő/sziréna három csippanást hallat, 2 másodperces időközökkel, amíg el nem némítják, vagy nem reszetelik érvényes belépőkód megadásával. Ha a zóna késleltetett Tűz zóna, automatikusan késleltet mielőtt a rendszer kapcsolatba lép a távfelügyelettel. Ezzel elkerülhető a vakriasztás. Ha nincs tűz, azonnal lépjen kapcsolatba a távfelügyelettel, hogy elkerülje a felesleges intézkedést. Mi a teendő, ha Tűz riasztás indul véletlenül? 1 Nyomja meg a [CLEAR] gombot 30 másodpercen belül. 2 Próbálja meg kijavítani a problémát. 3 Ha a probléma 90 másodperc után is fennáll, a riasztás újra megszólal. Nyomja meg a [CLEAR] gombot újra. Tűzveszély minimalizálása Három leggyakoribb oka van a tűznek: A főzés a vezető lakástűz ok az egyesült államokban. Ez az oka a legtöbb égési sérülésnek is. A konyhatüzek gyakoribb oka a gondatlan főzés és emberi mulasztás, mint a műszaki hiba. A gondatlan dohányzás a tűzhalál leggyakoribb oka. Füstérzékelők, a parázsálló ágynemű és a kárpitozott bútor a tűz megelőzésének fontos eszközei. A fűtés a második lakástűz kiváltó ok. Bár, a fűtésből származó tüzek családi házaknál nagyobb problémát jelentenek, mint társasházakban, mivel a családi házak fűtőrendszere ritkábban van megfelelő módon karbantartva. Tűzbiztonsági tippek Tűz esetén első a menekülés, utána hívunk segítséget. Dolgozzon ki menekülési tervet, és jelöljön ki külső találkozásipontot. Győződjön meg róla, hogy a család minden tagja legalább két menekülési utat ismer minden 18 Felhasználói útmutató
