1 TTK 655 S HU KEZELÉSI ÚTMUTATÓ PÁRÁTLANÍTÓ TRT-BA-TTK655S-TC-002-HU

2 Tartalomjegyzék Tudnivalók a kezelési útmutatóhoz... 1 A kezelési útmutatót az aktuális megfogalmazásban és az EUmegfelelőségi nyilatkozatot a következő linkről tudja letölteni: Biztonság... 1 Információk a készülékről... 3 TTK 655 S Szállítás és tárolás... 4 Kezelés... 6 Hibák és zavarok... 9 Karbantartás Műszaki függelék Ártalmatlanítás Tudnivalók a kezelési útmutatóhoz Jelképek Figyelmeztetés villamos feszültségre Ez a jelkép arra hívja fel a figyelmet, hogy villamos feszültség miatt személyek életét és egészségét fenyegető veszélyek állnak fenn. Figyelmeztetés Ez a figyelmeztetés közepes kockázati fokú veszélyeztetést jelöl, aminek - ha nem hárítja el - halálos kimenetelű vagy súlyos személyi sérülés lehet a következménye. Vigyázat Ez a figyelmeztetés alacsony kockázati fokú veszélyeztetést jelöl, aminek - ha nem hárítja el - csekély vagy mérsékelt személyi sérülés lehet a következménye. Értesítés Ez a figyelmeztetés fontos információkra (pl. anyagi károkra) hívja fel a figyelmet, de nem utal veszélyeztetésekre. Infó Az ezzel a jelképpel megjelölt hivatkozások segítik Önt tevékenységeinek gyors és biztos végrehajtásában. Tartsa be az utasítást Az ezzel a jelképpel megjelölt hivatkozások arra hívják fel a figyelmet, hogy figyelembe kell venni a kezelési útmutatót. Biztonság Olvassa el gondosan ezt az útmutatót a készülék üzembe helyezése / használata előtt és tartsa az útmutatót mindig a felállítási hely közvetlen közelében, ill. a készüléken! Figyelmeztetés Olvasson el minden biztonságtechnikai útmutatót és utasítást. A biztonságtechnikai útmutató és utasítások betartásánál elkövetett mulasztások áramütést, tűzet és/vagy súlyos sérülést okozhatnak. Őrizze meg a biztonságtechnikai útmutatót és utasítást a későbbiekre is. A készüléket akkor használhatják gyermekek 8 éves kortól, valamint csökkent fizikai, szenzorikus vagy mentális képességű vagy tapasztalattal és/vagy tudással nem rendelkező személyek, ha felügyelet alatt vannak, vagy a készülék biztonságos használatáról oktatást kaptak és a használatból eredő veszélyeket megértették. Gyermekeknek nem szabad játszani a készülékkel. A tisztítást és a felhasználói karbantartást nem végezhetik gyermekek felügyelet nélkül. Ne üzemeltesse a készüléket robbanásveszélyes helyiségekben. Ne üzemeltesse a készüléket agresszív atmoszférában. Állítsa fel a készüléket függőlegesen és stabilan. Nedves tisztítás után hagyja megszáradni a készüléket. Ne üzemeltesse azt vizes állapotban. Ne üzemeltesse kezelje a készüléket nedves vagy vizes kézzel. Ne tegye ki a készüléket közvetlen vízsugárnak. Ne dugjon soha tárgyakat vagy végtagokat a készülékbe. Üzem közben ne takarja le a készüléken és ne szállítsa. Ne üljön rá a készülékre. A készülék nem játék. Gyermekeket és állatokat tartson távol tőle. Csak felügyelet alatt használja a készüléket. 1 Kezelési útmutató párátlanító TTK 655 S HU

3 Ellenőrizze minden használat előtt a készüléket, annak tartozékait és csatlakozórészeit, hogy vannak-e sérülések rajtuk. Ne használjon meghibásodott készüléket vagy alkatrészeket. Gondoskodjon arról, hogy minden, a készüléken kívül található villamos kábel védve legyen a sérülésektől (pl. állatoktól). Ne használja soha a készüléket, ha a villamos kábel vagy a hálózati csatlakozó sérült! A hálózati csatlakozásnak meg kell felelnie a Műszaki adatok előírásainak. Dugja a hálózati csatlakozódugót szabályszerűen biztosított dugaszolóaljzatba. Válasszon hosszabbítót a hálózati csatlakozókábelhez a készülék teljesítményigénye, a kábelhosszúság és a felhasználási cél figyelembe vételével. A hosszabbítókábelt tekerje teljesen le. Kerülje az elektromos túlterhelést. Karbantartási, ápolási vagy javítási munkák előtt úgy húzza ki a hálózati csatlakozókábelt a dugaszolóaljzatból., hogy a csatlakozódugónál fogja meg. Kapcsolja ki a készüléket és távolítsa el a hálózati csatlakozókábelt a dugaszolóaljzatból, ha nem használja a készüléket. Ne használja soha a készüléket, ha sérülést állapít meg a hálózati csatlakozódugón vagy -kábelen. Ha megsérül a készülék hálózati csatlakozóvezetéke, veszélyek elkerülése érdekében a gyártóval vagy vevőszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni. A meghibásodott hálózati csatlakozókábelek komoly veszélyt jelentenek az egészségre! A készülék felállításakor tartsa be a minimális távolságot falaktól és tárgyaktól, valamint a tárolási és üzemeltetési feltételeket, a "Műszaki adatok" fejezet szerint. Biztosítsa, hogy a levegő belépése és kilépése szabad legyen. Biztosítsa, hogy a beszívás oldala szennyeződésektől és laza tárgyaktól mindig mentes legyen. A készüléket kizárólag álló helyzetben és kiürített kondenzvíztartállyal, ill. leeresztő tömlővel szállítsa. Tárolás vagy szállítás előtt ürítse le az összegyűlt kondenzvizet. Ne igyon belőle. Egészségi veszély áll fenn! Rendeltetésszerű használat A TTK 655 S készüléket kizárólag helyiség szárítására és párátlanítására használja (pl. csőtörés vagy áradás okozta vízkárok után), a műszaki adatok betartásával. A rendeltetésszerű használathoz tartozik: a szárítás és párátlanítás lakó-, háló-, tusoló- vagy pincehelyiségekben mosókonyhában, hétvégi házban, lakókocsiban, hajón az állandó szárazon tartás: raktárakban, archívumokban, laboratóriumokban fürdő-, mosdó- és öltözőhelyiségekben stb. Rendeltetésellenes használat Ne állítsa a készüléket elárasztott aljzatra. Ne használja a készüléket a szabadban. Ne helyezzen tárgyakat, pl. vizes ruhadarabokat, száradni a készülékre. A készülék önhatalmú szerkezeti megváltoztatása, a rá- és átépítés tilos. Személyi képesítés Azoknak a személyeknek, akik ezt a készüléket használják: tudatában kell lenniük azoknak a veszélyeknek, amelyek elektromos készülékekkel nedves környezetben végzett munka során keletkeznek. el kellett olvasniuk és meg kellett érteniük a kezelési útmutatót, különösen a biztonságra vonatkozó fejezetet. Csak hűtő- és klímatechnikai szaküzemek vagy a Trotec végezhetnek el olyan karbantartási tevékenységet, amelyhez a készülékház felnyitása szükséges. HU Kezelési útmutató párátlanító TTK 655 S 2

4 Egyéb veszélyek Figyelmeztetés villamos feszültségre Csak meghatalmazott szaküzem végezhet munkát az elektromos alkatrészeken! Figyelmeztetés villamos feszültségre A készüléken végzett minden munka előtt távolítsa el a hálózati csatlakozódugót a dugaszolóaljzatból! Úgy húzza ki a hálózati csatlakozókábelt a dugaszolóaljzatból, hogy a csatlakozódugónál fogja meg. Figyelmeztetés A készülék veszélyt jelenthet, ha nem betanított személyek szakszerűtlenül vagy nem a rendeltetésének megfelelően használják! Vegye figyelembe a személyi képesítéseket! Figyelmeztetés A készülék nem játékszer és gyermekek kezébe nem való. Figyelmeztetés Fulladásveszély! Ne hagyja a csomagolóanyagot gondatlanul szanaszét heverni. Gyermekek kezében veszélyes játékszerré változhat. Értesítés Ne üzemeltesse a készüléket levegőszűrő behelyezése nélkül! Levegőszűrő nélkül erősen elszennyeződik a készülék belseje, ezáltal csökkenhet a teljesítmény és a készülék rongálódhat. Magatartás vészhelyzetben 1. Kapcsolja ki a készüléket. 2. Vészhelyzetben áramtalanítsa a készüléket. Úgy húzza ki a csatlakozókábelt a dugaszoló aljzatból, hogy a csatlakozódugónál fogja meg. 3. Meghibásodott készüléket ne csatlakoztasson ismét a hálózatra. Információk a készülékről Készülékleírás A készülék a kondenzáció elve segítségével helyiségek automatikus párátlanításáról gondoskodik. A ventilátor a levegőbeengedés (1) nyílásán szívja be a helyiség nedves levegőjét, a levegőszűrőn (10), az elpárologtatón és a mögötte lévő kondenzátoron keresztül. A hideg elpárologtatón a nedves levegő lehűl. A levegőben lévő vízpára kondenzátum, ill. dér formájában lecsapódik az elpárologtató lamelláin. A kondenzátoron a párátlanított, lehűlt levegő ismét felmelegszik és a helyiség-hőmérsékletnél kb. 5 C-kal magasabb hőmérsékleten lép ismét ki. Az így feldolgozott, szárazabb levegő újra elkeveredik a helyiség levegőjével. A helyiség levegőjének a készüléken keresztül folyó, állandó keringése miatt csökken a páratartalom a felállítási helyiségben. A kondenzvizet a tömlőcsatlakozásra (3) rögzített kondenzvízleeresztő tömlőn át a készülékből egy külső tartályba vagy lefolyóba szállítja. Opcióként a kondenzálódott vizet egy utólag felszerelhető kondenzvíz-szivattyú segítségével lehet elvezetni (lásd "A kondenzvíz-szivattyú felszerelése" fejezetet (opcionális)). A készüléket a kezelés és a működés ellenőrzése céljára kezelőtáblával (6) láttuk el. A készülék lehetővé teszi a relatív páratartalom csökkentését kb. 32 %-ig. Az üzem közbeni hőkisugárzás miatt a szobahőmérséklet kb. 1-4 C-kal megemelkedhet. A kompresszor hőmérséklet-határolással rendelkezik, ami többek között védi a kompresszort túlmelegedéstől. A kompresszort 35 C hőmérséklet túllépésekor automatikusan lekapcsolja. 3 Kezelési útmutató párátlanító TTK 655 S HU

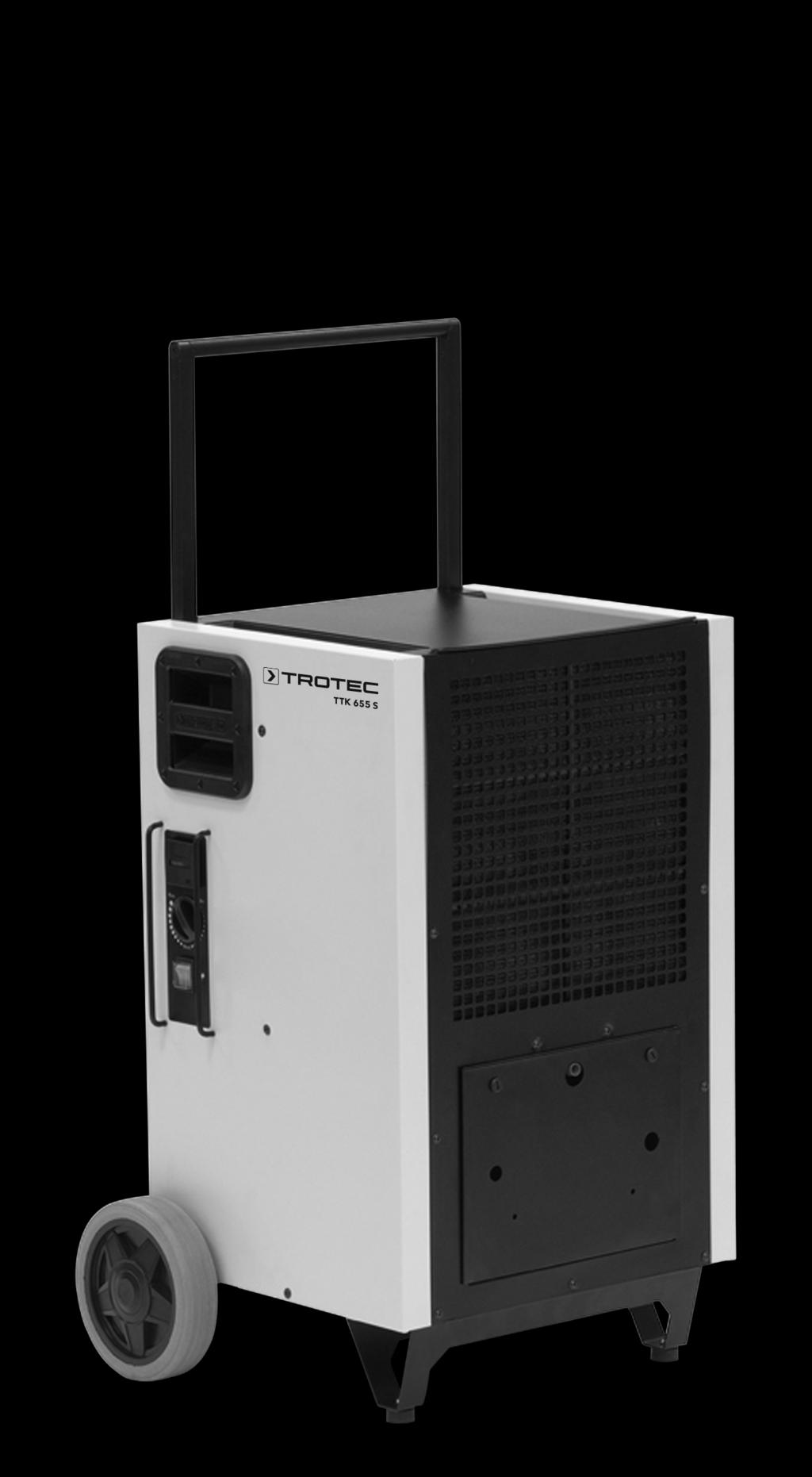

5 Készülék bemutatása Sz Megnevezés 1 levegőbelépő nyílás 2 opcionális kondenzvíz-szivattyú csatlakozó 3 tömlőcsatlakozó a kondenzvízleeresztő tömlőhöz 4 tartólábak 5 szállítógörgők 6 kezelőtábla 7 levegőkilépő nyílás 8 hordfogantyú 9 szállítófogantyú 10 levegőszűrő Szállítás és tárolás Értesítés Ha a készüléket szakszerűtlenül tárolja vagy szállítja, a készülék megsérülhet. Vegye figyelembe a készülék szállítására és tárolására vonatkozó információkat. Szállítás A készülék a könnyebb szállítás érdekében szállítógörgőkkel és szállítófogantyúval van ellátva. Tartsa be a következő utasításokat minden szállítás előtt: 1. Kapcsolja ki a készüléket a hálózati kapcsolóval (lásd "Kezelőelemek" fejezet). 2. Húzza ki a hálózati csatlakozódugót az aljzatból. Ne használja húzózsinórnak a hálózati csatlakozókábelt! 3. Ürítse ki a kondenzvíztartályt vagy a kondenzvízleeresztő tömlőt vagy a kondenzvíz-szivattyút (opcionális). Ügyeljen az utána csöpögő kondenzátumra. 4. A lészülék kicsomagolása után állítsa a szállítófogantyút szállítási helyzetbe a következők szerint: Figyelmeztetés! A két alsó csavart (18, 19) a készülék kicsomagolása után csak egyszer kell kicsavarozni a készülékből és a szállítófogantyú beállítása után vissza kell helyezni. ð Szállítófogantyú a kiszállításnál HU Kezelési útmutató párátlanító TTK 655 S 4

6 ð Szállítófogantyú szállítási helyzetben ð Szállítófogantyú rakásolt helyzetben 5. Vegye a szállítófogantyút mindkét kezébe és billentse meg annyira a készüléket, hogy a szállítógörgőkön mozgatni tudja. 6. Szállítsa a készüléket a használat helyére. 7. Szükség szerint a következőképpen rakásolhat egymásra több készüléket: Tartsa be a következő utasításokat minden szállítás után: 1. Szállítás után állítsa fel függőlegesen a készüléket. 5 Kezelési útmutató párátlanító TTK 655 S HU

7 Tárolás Ha nem használja a készüléket, tartsa be a következő tárolási feltételeket: szárazon, fedett helyen, álló helyzetben, egy portól és közvetlen napsugárzástól védett helyen, esetleg egymásra rakásolva (max. 3 készülék), esetleg műanyag takaróval védve a por behatolása ellen. A tárolási hőmérséklet megfelel a műszaki adatok között az üzemi hőmérsékletre megadott tartománynak. Kezelés A készülék a bekapcsolás után teljesen automatikusan működik. Kerülje a nyitott ajtókat és ablakokat. Felállítás A készülék felállításakor tartsa be a minimális távolságot falaktól és tárgyaktól, a "Műszaki adatok" fejezet szerint. Állítsa fel a készüléket vízszintesen és stabilan. A készülék felállításakor tartson kellő távolságot a hőforrásoktól. A készülék felállításánál, különösen vizes helyeken biztosítsa a készüléket egy, az előírásoknak megfelelő hibaáram-védőkészülékkel (FI-védőkapcsoló). A B C C D Győződjön meg arról, hogy a kábelhosszabbítók teljesen ki-, ill. le vannak tekerve. HU Kezelési útmutató párátlanító TTK 655 S 6

8 Kezelőelemek Kezelőtábla Kondenzvíz-szivattyú (opcionális) Sz. STATUS OFF X Megnevezés 11 üzemóra-számláló STATUS OFF X 12 kilowattóra-mérő, MID-tanúsítással (opcionális) 13 forgókapcsoló 14 hálózati kapcsoló; akkor világít, ha a készülék be van kapcsolva. 15 állapotjelző LED A készülék opcionálisan duális számlálóval felszerelt kezelőtáblával kapható (lásd az ábrát jobbra fent). A duális számláló méri az üzemórákat és az energiafogyasztást és MID (Measuring Instruments Directive /22/EK irányelv) szerinti tanúsítással rendelkezik. A kwh-kijelzés gyárilag hitelesítve van és elszámolási célra használható. Ehhez vegye fel a kapcsolatot a Trotec vevőszolgálatával. Az állapotjelző LED normál üzemben másodpercenként egyszer villog. Ha gyorsabban villogna vagy folyamatosan, ill. egyáltalán nem világítana, üzemzavar áll fenn, lásd a "Hibák és zavarok" fejezetet. Sz. Megnevezés 16 gomb a kondenzvíz-szivattyú maradékvízleürítéséhez A készülék opcionálisan kondenzvíz-szivattyúval működtethető (lásd "A kondenzvíz-szivattyú felszerelése" fejezet (opcionális)). Ehhez vegye fel a kapcsolatot a Trotec vevőszolgálatával. Üzembe helyezés Levegőszűrő behelyezése Győződjön meg bekapcsolás előtt arról, hogy a levegőszűrő be van szerelve. A. 7 Kezelési útmutató párátlanító TTK 655 S HU

9 A kondenzvízleeresztő tömlő csatlakoztatása A készülék bekapcsolása és üzembe helyezése 1. Győződjön meg róla, hogy a kondenzvízleeresztő tömlő szabályosan csatlakoztatva van a készülékre és sérülésmentes. 2. Állítson egy kellő nagyságú tartóedényt (legalább 20 liter; ajánlott 60 literes habarcsos vödör) a készülék mellé és engedje bele a tömlő végét. Rendszeresen ellenőrizze a tartály töltésszintjét. 3. Győződjön meg róla, hogy a kondenzvízleeresztő tömlő folyamatos lejtéssel rendelkezik. 4. Dugja a hálózati csatlakozódugót szabályszerűen biztosított dugaszolóaljzatba. 5. Kapcsolja be a készüléket a hálózati kapcsolóval (14). 6. Győződjön meg róla, hogy a hálózati kapcsoló (14) világít. 7. Szabályozza be a helyiség páratartalmát a forgókapcsolóval (13). Infó A kompresszor mindig késleltetve indul. Ez a kompresszor védelmére szolgál és növeli élettartamát. Ez a késleltetés higrosztátos üzem közben aktív. Ha a helyiség páratartalma az előválasztó kapcsoló beállítása fölé emelkedik, a kompresszor csak késleltetve kapcsol be újra. A ventilátor a kompresszortól függetlenül mindig tovább működik. Állandó üzem üzemmód Állandó üzemben a készülék folyamatosan és a páratartalomtól függetlenül párátlanítja a levegőt. Állandó üzem indításához állítsa a forgókapcsolót (13) maximumra. Automatikus jégtelenítés Ha a helyiség-hőmérséklet 11 C-nál alacsonyabb, az elpárologtató eljegesedik a párátlanítás alatt. A készülék ekkor automatikus jégtelenítést hajt végre. A jégtelenítés időtartama változó. Ne kapcsolja ki a készüléket az automatikus jégtelenítés alatt. Ne húzza ki a hálózati csatlakozódugót az aljzatból. Hőmérséklet-határolás (túlmelegedés elleni védelem) A készülék hőmérséklet-határolással van felszerelve. Így védi pl. a kompresszort túlmelegedéstől. Felső hőmérséklethatár: +35 C +/- 2 C Alsó hőmérséklethatár: -3 C +/- 2 C Ha a környezeti hőmérséklet felfelé vagy lefelé átlépi ezeket a határokat, a készülék automatikusan kikapcsolja a kompresszort és csupán a ventilátor működik tovább. Ez a tulajdonsága védi a készüléket túlterheléstől, mivel magas hőmérsékleteken és magas páratartalomnál a készülék extrém igénybevételnek van kitéve. Ezenfelül a szárítás ilyen magas hőmérsékleteknél már nem gazdaságos és ráadásul veszélyezteti a szárítandó helyiség berendezési tárgyait. Kérjük, vegye figyelembe, hogy a lekapcsolás -2 C bekapcsolási hiszterézissel működik. Üzemen kívül helyezés 1. Kapcsolja ki a készüléket a hálózati kapcsolóval (lásd "Kezelőelemek" fejezet). 2. Kiviteltől függően távolítsa el a készülékben található kondenzátumot a következők szerint: ð Ürítse le az opcionális kondenzvíz-szivattyút a kondenzvíz-szivattyú maradékvíz-leürítés gombjának működtetésével. ð Távolítsa el a kondenzvíz leeresztőtömlőjét és az abban lévő vízmaradékot. 3. Ne érintse meg a hálózati csatlakozódugót nedves vagy vizes kézzel. 4. Húzza ki a hálózati csatlakozódugót az aljzatból. 5. Tisztítsa meg a készüléket, különösen a levegőszűrőt a "Karbantartás" fejezet szerint. 6. Tárolja a készüléket a "Tárolás" fejezet szerint. HU Kezelési útmutató párátlanító TTK 655 S 8

10 Hibák és zavarok A készülék kifogástalan működését a gyártás alatt többször ellenőriztük. Ha ennek ellenére működési zavarok lépnének fel, vizsgálja át a készüléket a következő felsorolás szerint. A készülék nem indul el: Ellenőrizze a hálózati csatlakozást (1/N/PE ~ 230 V/ 50 Hz). Ellenőrizze, hogy sérült-e a hálózati csatlakozódugó. Végeztesse el az elektromos átvizsgálást egy hűtő- és klímatechnikai szaküzemmel, vagy a Trotec-kel. A készülék működik, de nem képződik kondenzátum: Ellenőrizze a helyiség hőmérsékletét. Vegye figyelembe a készülék megengedett munkatartományát a műszaki adatok szerint. Győződjön meg arról, hogy a relatív páratartalom megfelel a műszaki adatoknak. Ellenőrizze az előzetesen beállított, kívánt páratartalmat. A páratartalomnak a felállítás helyén a választott határ felett kell lennie. Csökkentse adott esetben az előzetesen beállított, kívánt páratartalmat a forgókapcsolóval. Ellenőrizze, hogy elszennyeződött-e a levegőszűrő. Szükség esetén tisztítsa ki, ill. cserélje ki a levegőszűrőt. Ellenőrizze kívülről a kondenzátort, hogy elszennyeződött-e (lásd "Karbantartás" fejezet). Tisztíttassa meg a szennyezett kondenzátort egy hűtő- és klímatechnikai szaküzemmel vagy a Trotec-kel. A készülék hangos, ill. vibrál: Ellenőrizze, hogy a készülék függőlegesen és stabilan áll. A készülék nagyon meleg, hangos, ill. veszít a teljesítményéből: Ellenőrizze, hogy elszennyeződött-e a levegőbeengedés és a levegőszűrő. Távolítsa el a külső szennyeződéseket. Ellenőrizze kívülről a készüléket, hogy elszennyeződött-e (lásd "Karbantartás" fejezet). Tisztíttassa meg a készülék elszennyeződött belsejét egy hűtő- és klímatechnikai szaküzemmel vagy a Trotec-kel. Készüléke nem működik az ellenőrzések után sem kifogástalanul? Lépjen kapcsolatba az ügyfélszolgálattal. Szükség szerint vigye a készüléket javításra egy hűtő- és klímatechnikai szaküzembe vagy a Trotec-hez. Zavarkijelzés (kompresszor túlmelegedés elleni védelem állapotjelző LED) A kompresszor túlmelegedés elleni védelem állapotjelző LED (15) működés közben a következő állapotokat mutathatja: Hibaüzenet Jelentés Elhárítás Másodpercenként 1-szer kigyullad Másodpercenként 5-ször kigyullad Normál üzem A hőmérséklet a határ fölött vagy alatt van. A páratartalom elérte a kapcsolási pontot (opcionális higrosztát). Folyamatos világítás Általános probléma Nem világít áll fenn. Elhárítás nem szükséges A hőmérséklet mindig a működési hőmérséklethatárok on belül legyen, lásd Műszaki adatok. A készülék újra kikapcsol, ha a páratartalom elérte a beállított értéket. Kérjük, lépjen kapcsolatba az ügyfélszolgálattal. 9 Kezelési útmutató párátlanító TTK 655 S HU

11 Karbantartás Karbantartási időközök Karbantartási és ápolási időközök A kondenzvíz-szivattyú, ill. a kondenzvíztartály vizsgálata, szükség szerint tisztítása Beszívó- és kifújónyílások vizsgálata szennyeződésre, idegen testekre, esetleges tisztítás minden üzembe helyezés előtt X szükség esetén X legalább 2 hetenként legalább 4 hetenként legalább legalább 6 hónaponként évenként Külső tisztítás X X Készülék belseje szennyeződésének vizuális vizsgálat Beszívórács és levegőszűrő vizsgálata szennyeződésre, idegen testekre, esetleges tisztítás, ill. csere Levegőszűrő kicserélése Sérülések vizsgálata X X X Rögzítőcsavarok ellenőrzése X X Próbaüzem X X X X X HU Kezelési útmutató párátlanító TTK 655 S 10

12 Karbantartási és ápolási jegyzőkönyv Készüléktípus:... Készülékszám:... Karbantartási és ápolási időközök Beszívó- és kifújónyílások vizsgálata szennyeződésre, idegen testekre, esetleges tisztítás A kondenzvíz-szivattyú és tartály vizsgálata, szükség szerint tisztítása Külső tisztítás Készülék belseje szennyeződésének vizuális vizsgálat Beszívórács és levegőszűrő vizsgálata szennyeződésre, idegen testekre, esetleges tisztítás, ill. csere Levegőszűrő kicserélése Sérülések vizsgálata Rögzítőcsavarok ellenőrzése Próbaüzem Megjegyzések: dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum dátum Kezelési útmutató párátlanító TTK 655 S HU

13 Karbantartást megelőző tevékenységek Ne érintse meg a hálózati csatlakozódugót nedves vagy vizes kézzel. Minden munka előtt húzza ki a hálózati csatlakozódugót! Levegőszűrő tisztítása A levegőszűrőt szennyeződés esetén tisztítani kell. Ez pl. csökkent teljesítményben nyilvánul meg (lásd "Hibák és zavarok" fejezetet). Veszély Csak meghatalmazott szaküzemek vagy a Trotec végezhetnek el olyan karbantartási tevékenységet, amelyhez a készülékház felnyitása szükséges. Készülék belseje szennyeződésének vizuális vizsgálat 1. Vegye ki a levegőszűrőt. 2. Világítson be egy zseblámpával a készülék nyílásaiba. 3. Ha tömör porréteget ismer fel, tisztíttassa ki a készülék belsejét egy hűtő- és klímatechnikai szaküzemmel, vagy a Trotec-kel. 4. Helyezze ismét be a levegőszűrőt. A. Értesítés Győződjön meg arról, hogy a levegőszűrő nem elhasznált és nem is sérült. A levegőszűrő szélei és sarkai nem lehetnek deformáltak és lekerekedettek. Bizonyosodjon meg a levegőszűrő újbóli behelyezése előtt arról, hogy az sértetlen és száraz! B. A ház tisztítása Tisztítsa meg a készüléket egy megnedvesített, puha, nem szálazó kendővel. Ügyeljen arra, hogy ne hatoljon be nedvesség a készülékházba. Ne használjon erős tisztítószereket. Hűtőközegkör A teljes hűtőközegkör karbantartást nem igénylő, hermetikusan zárt rendszer és csak hűtő- és klímatechnikai szaküzemek vagy a Trotec végezhet rajta karbantartást, ill. javítást. C. Rakja a kitisztított, száraz szűrőt fordított sorrendben ismét be a készülékbe. HU Kezelési útmutató párátlanító TTK 655 S 12

14 Műszaki függelék Műszaki adatok Paraméter Modell C / 80 % rh Párátlanítóteljesítmény max. Érték TTK 655 S 125 l / 24 h 150 l / 24 h Üzemi hőmérséklet 5 C - 32 C Relatív páratartalom, munkatartomány Levegő-térfogatáram Hálózati csatlakozás Teljesítményfelvétel max. Névleges áram Hűtőközeg Hűtőközeg mennyisége 32 % - 100% rh 1000 m³/h 1/N/PE~ 230 V 50 Hz 1,90 kw 8,7 A R407c 1300 g GWP tényező 1774 CO 2 -egyenérték Súly 2,31 t 55 kg Méretek Magasság (kiszállítási pozíció, rakásolt helyzet, szállítási pozíció): 858, 960, 1130 mm Szélesség: 620 mm Hosszúság: 500 mm Min. távolság falaktól / tárgyaktól Hangnyomásszint, LpA (1 m; DIN KL3 szerint) A: Fent: 50 cm B: Hátul: 50 cm C: Oldalt: 50 cm D: Elöl: 50 cm 56 db(a) 13 Kezelési útmutató párátlanító TTK 655 S HU

15 L N NTC 10kÙ < 2 C 3 C > < 32 C NTC 10kÙ Lin Lout N NTC 10k Ù 3 C > < 32 C NTC 10kÙ < 2 C Kapcsolási rajz Óraszámlálóval E L Óraszámlálóval és opcionális fogyasztásmérővel E L S1 0/1 E S1 0/1 E Water Pump (Optional) Water Pump (Optional) 230V/50Hz 1 S2 4 2 Bucket Black Black Brown NC contact HIGH LEVEL FLOAT SWITCH Brown NO contact LOW LEVEL FLOAT SWITCH PURGE SWITCH 230V/50Hz 1 S2 4 2 Bucket Black Black Brown NC contact HIGH LEVEL FLOAT SWITCH Brown NO contact LOW LEVEL FLOAT SWITCH PURGE SWITCH Shucko Plug Schukostecker 1 S3 4 2 PCB (XGNF06) Alarm JP1 Empty Bucket J9 J5 J7 Full Bucket S4 Blue Green/Yellow PLUG P Black Motor Red Shucko Plug Schukostecker 1 S3 4 2 L PCB (XGNF06) Alarm JP1 Empty Bucket J9 J5 J7 Full Bucket S4 Blue Green/Yellow PLUG P Black Motor Red F C NA CC NF N F C NA CC NF N H RC M1 M2 Y HE I avg= 5A RC M1 M2 Y N Time Counter (Standard) E - Earthing/ Erdung N - Common Line/ Gemeinsame L - Line/ Außenleiter S1 - On-Off Switch / Geräteschalter 0/1 S2 - Micro switch (Tank Presence) / Mikroschalter ( Tank Präsenz) S3 - Micro Switch (Tank Full) / Mikroschalter Wippe Vollstand (Behälter voll) S4 - Humidistat/ Hygrostat L - Red lamp (Tank full) / Signalleuchte rot (Behälter voll) M1 - Compressor / Kompressor M2 - Fan motor/lüftermotor Y - Two Way Valve / Abtau-Magnetventil RC - Running Capacitor/ Motorbetriebskondensator H - Time Counter (Standard) / Zeit Zähler (Standard) P - Water Pump Socket/ Wasserpumpe Stockdose N Time +Energy Counter E - Earthing / Erdung N - Common Line / Gemeinsame L - Line/ Außenleiter S1 - On-Off Switch/Geräteschalter 0/1 S2 - Micro switch (Tank Presence) / Mikroschalter ( Tank Präsenz) S3 - Micro Switch (Tank Full) / Mikroschalter Wippe Vollstand (Behälter voll) S4 - Humidistat/ Hygrostat L - Red lamp (Tank Presence) / Signalleuchte rot (Tank Präsenz) M1 - Compressor / Kompressor M2 - Fan motor / Lüftermotor Y - Two Way Valve/Abtau-Magnetventil RC - Running Capacitor / Motorbetriebskondensator HE - Time + Energy Counter (Optional) / Zeit + Energie Zähler (Zusätzliche) P - Water Pump Socket / Wasserpumpe Stockdose HU Kezelési útmutató párátlanító TTK 655 S 14

16 Robbantott rajz Figyelmeztetés! Az alkatrészek pozíciószámai különböznek a szerkezeti egységeknek a kezelési útmutatóban használt pozíciószámaitól. 15 Kezelési útmutató párátlanító TTK 655 S HU

17 Alkatrészjegyzék Sz. Alkatrész Sz. Alkatrész Sz. Alkatrész A1 Base Plate B1 PS Condensates' Water Pan C1 25 W Output Electrical Motor Fan A2 Structural Element for Ø300 Fan B2 Reinforced PP Air Filter C2 30 A Power Relay A3 Controls' Side Panel B3 ABS Trotec Grip C3 3 m. H05VVF3G1.50 Supply Cable with Injected Schuko Plug A4 Side Panel B4 ABS Humidistat Adjusting Knob C4 50 μf Starting Capacitor A5 Air Outlet Ventilation Grid B5 Cable Gland PA107 C5 Mechanical Hygrostat A6 Air Inlet Ventilation Grid B6 Ø250 mm Synthetic Rubber Wheel, with Black Plastic Rim C6 Printed Circuit Board A7 Top Hood B7 PVC Stacking Elements C7 Operating Hours Counter (Standard) A8 Back panel cover B8 Nylon Saddle Spacer Operating Hours Counter + Power Consumption Counter (Optional) A9 Protection Box - PCB Support B9 Ø30x15 EPDM Foot C8 Mains Switch + Transparent Silycon Cover A10 Protection Box - Left Support B10 Star Knob (Similar Design to DIN 6336) with Threaded Bolt C9 Temperature Probe A11 Protection Box - Cover B11 ACETAL Guide for Handle Bar (Left) C10 Pump Socket A12 Controls' Protection Bars B12 ACETAL Guide for Handle Bar (Right) C11 Shunt A13 Motor Fan Ø300 Brackets B13 EPS Top Plate D1 R407c Rotary Compressor A14 Ø300 Aluminium Sucking Fan Blade B14 PVC Control Panel Sticker D2 Finned Pack Condensing & Evaporating Coil A15 Ø20 Wheel Shaft B15 Quick release fastener D3 R407c Solenoid Valve A16 Foot B16 BSPT Pipe Bushing 1/2"-3/8" REF A17 A18 A19 20x20 Square Aluminium Support for Sliding Handle (Left) 20x20 Square Aluminium Support for Sliding Handle (Right) Ø20 Round Aluminium Profile for Sliding Handle B17 B18 BSPT Male Hose Connector 3/8"-14MM REF BSPT Hex Threaded Plug 3/8" REF D4 n/a n/a R407c Expansion Valve Housing - M5 x 10 Screws; Black Passivated; ISO 7380 Housing - PA Ø5 Washers B19 BSPT Nut 1/2" REF n/a Plastic Grip - M4 x 16; Black Passivated; DIN 7500 A20 Handle Bar's Safety Pin B20 Washer 25x18x2MM REF n/a Aluminium Handle - M8 x 30; Black Passivated; DIN 7991 HU Kezelési útmutató párátlanító TTK 655 S 16

18 A kondenzvíz-szivattyú felszerelése (opcionális) Kezelési útmutató párátlanító TTK 655 S HU
