1 FELHASZNÁLÓI ÚTMUTATÓ POWER Q-6000 PLUS nyomásterápiás készülék 1

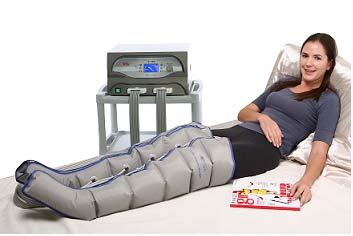

2 Végtagi nyomás terápia A végtagi nyomás terápia segíti a megfelelő vénás keringés kialakítását, a krónikus és akut fájdalmak által okozott végtagi feszültségek csökkentésével. A készülék pumpáló mozgása az alsó végtagok izmainak munkáját szimulálja és helyettesíti, ezzel segítve az ott felgyülemlett vér felszívódását. Ez segíti a fájdalom enyhülését és az izmok regenerálódását. A végtagi nyomás terápia képes a felgyülemlett vér által okozott problémák megoldásában. A külső nyomás lehetővé teszi a fölösleges izomközi folyadékok lecsapolását a szövetekből. A készülék alkalmazható: Keringésjavítás lassú, folytonos nyomással alsó és felső végtagokon, törzsön Nyirokrendszeri keringésjavítás Nyirokpangás, nyiroködéma csökkentése Alsó végtagi visszérelégtelenség eredetű pangás csökkentése Egyéb eredetű ödéma csökkentése Keringés támogatása a pumpa mozgás segítségével Izomsorvadás kezelése bénult páciensek esetében Relaxáló masszázs 2

3 A készülék BE/KI Levegő kimenet A kijelző (1) MÓD: Mód választás (A1, A2, B, C, D1, D2, D3, D4, D5,D6) (2) SEBESSÉG: Sebesség választó Sebesség: 7 42 másodperc Sebesség: 8 48 másodperc Sebesség: 9 54 másodperc Sebesség: másodperc Sebesség: másodperc Sebesség: másodperc Sebesség: másodperc Sebesség: másodperc (3) IDŐZITŐ FEL/LE: idő kiválasztó (0-99 perc, 5 percenként állítható) (4) NYOMÁS: nyomás kiválasztó (0-240 mmhg, 1 mmhg-ként állítható) (5) START/STOP: start/stop kiválasztó (6) LCD kijelző 3

4 Tartozékok (8) Láb toldó periféria (opcionális) (1) Lábra húzható zsák (7) Csatlakoztató a kar perifériához (x1) (2) Csatlakoztató a láb perifériához (x2) (5) Csatlakoztató a has perifiériához (x1) (6) Karzsák (3) Talpi nyomásgyakorló (4) Hasi tömlő A Power Q-6000 Plus csomag tartalma: készülék, hálózati kábel Opcionálisan választható tartozékok Légtömlő dupla, 2x6 elvezetéses Légtömlő, 6 elvezetéses Láb mandzsetta M-L méretekben Törzs mandzsetta M-L méretekben Kar mandzsetta M-L méretekben Vakdugó az egyik légnyílás lezárásához (ha csak egy mandzsettával történik kezelés) 4

5 Mandzsetta méret Láb mandzsetta M / L méret: Hossz: 79 / 88 cm Comb kerület: 66 / 72 cm Boka kerület: 36 / 39 cm Kar mandzsetta M / L méret: Hossz: 87 cm Bicepsz kerület. 23 cm Csukló kerület: 17.5 cm Törzs mandzsetta M / L méret: Kerület: 118 / 138 cm Magasság: 44 / 43 cm Specifikációk A Power Q-6000 Plus a következő specifikációkkal rendelkezik: IIa osztályú készülék (93/42/EEC direktíva, IX-es függelék, 9-es szabály); I-es osztályú, BF típusú alkatrész (osztályozva: CEI EN ); A készülék nem vízálló; A készülék és alkatrészei nem sterilizálhatók; A készülék nem használható gyúlékony vagy robbanékony anyagok közelében, vagy oxigén dús környezetben; Folyamatos működésű készülék; A készülék nem használható kültéren. Technikai specifikációk Hálózati áram Max kimeneti áram Súly VAC, Hz Terápiás idő Állítható (0 99 perc) 80 VA Max nyomás 240 mm Hg (±10%) 9,5 Kg Cél Klinikai cél: Felhasználás: Kezelő terápia Klinikai és otthoni használat 5

6 Működtetési útmutató 1) Csatlakoztassa a hálózati kábelt egy VAC-es konnektorba, majd kapcsolja a BE/KI kapcsolót BE állapotba; 2) Vegye fel a szükséges mandzsettákat A két kimeneti csatlakozó mindegyike bármelyik két perifériával használható. a) Láb mandzsetta használata i) Vegye fel a lábmandzsettákat, majd húzza be a cipzárt, majd zárja be a tépőzárat. Nagy kerületű lábak esetében használja a toldalékokat; ii) Helyezze be a talpak alá az akkupresszurás talpakat; iii) A láb mandzsetta használata esetében ügyeljen a légtömlők megfelelő pozíciójára a lábak belső oldalán; iv) Csatlakoztassa a légtömlőket a mandzsettán található csatlakozóba. Ügyeljen arra, hogy a hosszabb tömlőt a combokhoz közeli csatlakozóba csatlakoztassa: A hosszabb tömlő és a magasabb pozíciójú csatlakozó sötétebb színű; v) Miután csatlakoztatta a légtömlőket a mandzsettákhoz, csatlakoztassa a másik végét a készülék elején levő kimeneti csatlakozókhoz. b) Törzs mandzsetta használata i) Helyezze fel a mandzsettát, majd csatlakoztassa hozzá a légtömlőket. Ügyeljen arra, hogy a hosszabb légtömlőt a magasabban lévő csatlakozóba csatlakoztassa; ii) Miután csatlakoztatta a légtömlőt a mandzsettához, csatlakoztassa a másik végét a készülék elején levő kimeneti csatlakozóhoz. iii) Amikor csak egy kimenetet használ, helyezze a másik kimenetbe a légmentesen záró kupakot (vakdugót). c) Kar mandzsetta használata i) Helyezze fel a mandzsettát, majd csatlakoztassa hozzá a légtömlőket. Ügyeljen arra, hogy a hosszabb légtömlőt a magasabban lévő csatlakozóba csatlakoztassa; ii) Miután csatlakoztatta a légtömlőt a mandzsettához, csatlakoztassa a másik végét a készülék elején levő kimeneti csatlakozóhoz. iii) Amikor csak egy kimenetet használ, helyezze a másik kimenetbe a légmentesen záró kupakot (vakdugót). 6

7 d) Törzs és láb mandzsetták egyidejű használata i) Vegye fel a láb mandzsettákat (olvassa el a láb mandzsetta használata bekezdést) illetve a törzs mandzsettát (olvassa el a törzs mandzsetta használata bekezdést); ii) Csatlakoztassa a dupla (12 vezetékes) légtömlőt a láb mandzsettákhoz (lábanként 6).. Ügyeljen arra, hogy a hosszabb tömlőt a combokhoz közeli csatlakozóba csatlakoztassa: A hosszabb tömlő és a magasabb pozíciójú csatlakozó sötétebb színű; iii) Csatlakoztassa a törzs mandzsettát a 6 légvezetékes légtömlőhöz. iv) Miután csatlakoztatta a légtömlőket a mandzsettákhoz, csatlakoztassa a másik végét a készülék elején levő kimeneti csatlakozókhoz. Ugyanígy járjon el, ha a kar és láb mandzsettákat szeretné együttesen használni. 7

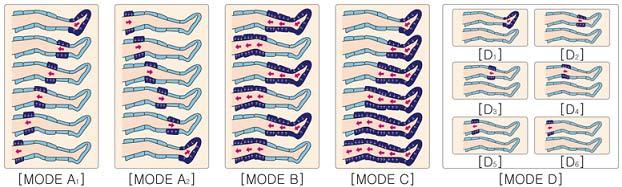

8 3) Program választó (MÓD választó a kijelzőn) a) Válassza ki a kívánt programot a MÓD gomb megnyomásával. 5 különböző programból választhat: A1: Légrekeszenkénti felfújás-leengedés alulról felfelé irányulva, ismétlődő ciklusban A levegő addig töltődik az alsó légkamrába, amíg az el nem éri a megfelelő nyomást. Ezután a következő légkamra felfúvása következik. Amikor a legfelső is felfújásra került, alulról indul újra a ciklus. Kíméletes masszázst biztosít. Ezzel kezdjen nyirokkeringési zavarban, visszeres fájdalmakban, terhességi visszérben, wellness és izomregenerációs kezelések esetén! A2: Légrekeszenkénti felfújás-leengedés felülről-lefelé irányulva, ismétlődő ciklusban Az A1 programmal azonos, de fordított irányú, azaz először a legfelső légkamra töltődik. A levegő addig töltődik a felső légkamrába, amíg az el nem éri a megfelelő nyomást. Ezután a lejjebb következő légkamra felfúvása következik. Amikor a legalsó is felfújásra került, felülről indul újra a ciklus. Kíméletes masszázst biztosít. Ezt a programot kizárólag érszűkületes panaszokra, diabeteszes fekély kezelésére alkalmazza, amikor a cél nem az ujjaktól a törzs irányába történő folyadéktovábbításra van szükség, hanem a vérkeringés (mikrocirkuláció) javítására. Ezt a programot csak orvosi tanácsadás után, szakértő beállításával használja! B: Két légrekeszenkénti (szakaszos) felfújás-leengedés alulról felfelé irányulva, ismétlődő ciklusban A levegő addig töltődik az alsó két légkamrába, amíg az el nem éri a megfelelő nyomást. Ezután a következő két légkamra felfúvása következik. Amikor a legfelső kettő is felfújásra került, alulról indul újra a ciklus. Erősebb masszázst biztosít. Különösen alkalmas wellness, illetve edzés utáni izomrelaxációs célra. C: Légrekeszenkénti felfújás alulról felfelé irányulva, a nyomás tartásával, ismétlődő ciklusban A levegő addig töltődik az alsó légkamrába, amíg az el nem éri a megfelelő nyomást. A légrekeszt nem engedi le. Ezután a következő légkamra felfúvása következik, ezután már az első két légkamra marad felfújva. A felfújás folytatódik a legfelső rekeszig, miközben a teljes mandzsetta tartja a nyomást. Alulról indul újra a ciklus. Mivel a légrekeszeket hosszan nyomás alatt tartja, erőteljesebb kezelést biztosít, mint A1 és B programok. Hatékonyabban mozgatja az ödémát, mint a többi program, de erre nem mindig van szükség! Induláskor semmiképp. D ( ): Egyetlen, kiválasztott légrekesz felfújása A levegő addig töltődik a kiválasztott légkamrába, amíg az el nem éri a megfelelő nyomást. Majd a légrekeszt leengedi. Ezután ismételt felfúvása következik. (D1 1-es légkamra; D2-2-es légkamra, D3 3-as légkamra, D4 4-es légkamra, D5 5-ös légkamra, D6 6-os légkamra). 8

9 4) Felfújási sebesség kiválasztása (Sebesség választó a képernyőn) a) Válassza ki a felfújás sebességét a SPEED gomb megnyomásával. 8 sebesség közül választhat. b) A felfújás sebessége nem változtatható meg a kezelés során. 5) Terápiás idő kiválasztása (Időzítő fel/le választó a képernyőn) a) A terápiás idő 0 99 perc között állítható be az UP (növelés) és DOWN (csökkentés gombok segítségével (5 perces lépésekben); b) A kezelés megkezdését 5-10 perces kezeléssel ajánljuk, és ennek progresszív növelését szükségletek alapján végezze. c) A terápiás idő a kezelés megkezdése után nem változtatható meg. 6) Nyomás kiválasztó (A képernyőn) a) A nyomás 0-tól a maximális nyomásig (240 mmhg ± 10%) állítható be a tekerőgomb forgatásával; b) A levegő 10mmHg túllépése után kezd folyni a kamrákba; c) Kezdje a kezeléseket alacsony nyomással (kb. 60Hgmm), majd szükséges szerint növelje azt. Nyiroködéma kezelése esetén ne lépje túl a 80Hgmm értéket! d) Szívelégtelenség, szívinfarktus utáni állapot, kardiomiopátia, szívbillentyű betegségek esetén a nyomás semmiképpen ne haladja meg a C) pontban jelzett értékeket, mert a szív túlterheléséhez vezethet! 7) Terápia kezdete (START/STOP kiválasztó a képernyőn) a) Nyomja meg a START/STOP gombot a terápia megkezdéséhez. A terápia megállítása bármikor lehetséges a START/STOP gomb megnyomásával (a készülék megjegyzi a változtatott időt); b) A STOP gomb megállítja a kezelést, míg az OFF gomb kikapcsolja a készüléket. 9

10 Hibakeresés Probléma A Power Q-6000 Plus nem kapcsol be A Power Q-6000 Plus levegő szivárgásra hasonlító hangot ad ki Nincs nyomás, vagy a levegő nem tud beáramlani a kamrákba A levegő beáramlik a kamrákba de ki is szivárog Megoldás Ellenőrizze a hálózati kábel megfelelő csatlakoztatását Ellenőrizze a BE/KI gomb megfelelő állását Ellenőrizze, hogy az áramforrás sérült-e Ellenőrizze, hogy sérültek-e a csövek, talál-e rajtuk lyukakat Ellenőrizze a csövek megfelelő csatlakoztatását Ellenőrizze, hogy a csövek meghajoltak-e Ellenőrizze, hogy sérültek-e a csövek, talál-e rajtuk lyukakat Ellenőrizze a csövek megfelelő csatlakoztatását Ellenőrizze, hogy a csövek meghajoltak-e Ellenőrizze, hogy a kamrám megfelelő sorban telnek-e meg levegővel Ellenőrizze, hogy van-e lyuk a kamrákon. Amennyiben nem talál lyukat, kapcsolja ki a készüléket, majd kapcsolja be újra Ellenőrizze le újra a fenti lépéseket Lépjen kapcsolatba a gyártóval 10

11 Figyelmeztetések A következő figyelmeztetések a felhasználói biztonságot garantálják, és a sérülések megelőzését szolgálják. Kérjük olvassa el a tanácsokat a Power Q-6000 Plus használata előtt. Figyelem Vigyázat Ezen utasítások figyelmen kívül hagyása esetén a felhasználó megsérülhet Ezen utasítások figyelmen kívül hagyása esetén a felhasználó vagy a készülék megsérülhet Javaslatok Fontos javaslat Figyelem Ne szerelje szét a készüléket Csatlakoztassa KI a kábelt Figyelem Ne használja a készüléket, amennyiben gyulladásban vagy betegségben szenved! Fertőzésveszély! Kérjük lépjen kapcsolatba orvosával a készülék használata előtt, mennyiben emésztési problémákban, csonttörésben, trombózisban, rákban szenved 11

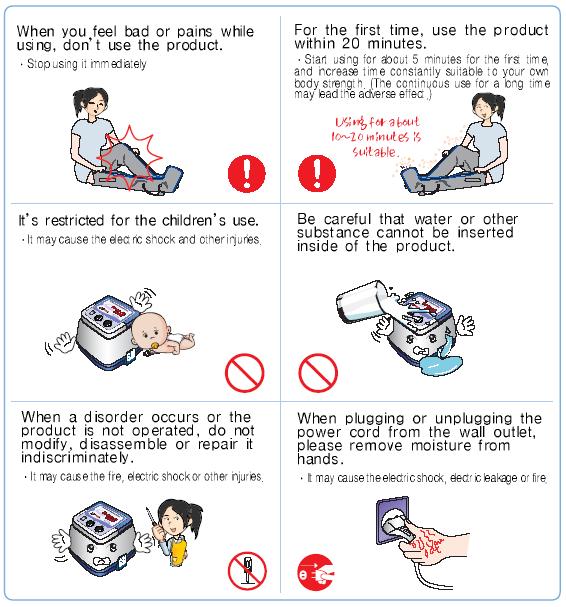

12 Ne használja a készüléket rosszullét, fájdalom esetén NE lépje túl a 20 perces kezelési időt az első kezelések során perces kezdeti kezelési időt ajánlunk. Csak belegyező felnőtt használhatja a készüléket Figyelem, ne öntsön folyadékot a készülékre. A készülék nem vízálló, a folyadék befolyása sérüléseket okoz. NE használja a készüléket amennyiben hibás működést gyanít. Elektrosokk veszély léphet fel. Lépjen kapcsolatba a gyártóval. Ne csatlakoztassa vagy csatlakoztassa le a készüléket a konnektorból nedves kézzel. Elektrosokk veszély léphet fel.. A készüléket csak 220V-os áramforrással használja. Elektrosokk veszély léphet fel. Húzza ki a készüléket a konnektorból amennyiben nem használja NE helyezzen semmit a készülékre vagy annak alkatrészeire, kábeleire. Ne törje, húzza, tépje meg a készülék elektromos kábelét. Elektrosokk veszély léphet fel. Ne tegye ki a készüléket erős rázkódásnak és ne ejtse le! Ne ejtse el a készüléket.. 12

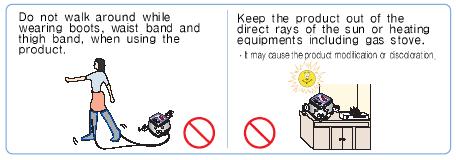

13 NE helyezzen semmit a készülékre vagy annak alkatrészeire, kábeleire. Amennyiben hosszú ideig nem használja a készüléket, vagy hideg környezetben használja azt, hibás működés léphet fel. Működtesse a készüléket 3-4 szer változó intenzitással a hibák megelőzése érdkében. A készüléket száraz, tiszta textillel tisztítsa meg. NE használjon maró, oldó vegyszereket a készülék tisztítására! Ne hajlítsa meg vagy csomózza össze a készülék kábeleit. A készüléket csak a felhasználói kézikönyvben leírtakra használja. A készülék megfelel a WEEE kidobási szabványoknak. A készülék működtetése közben ne mozogjon! Ne tegye ki a készüléket közvetlen napsugárzásnak, ne tárolja hősugárzó közelében. 13

14 Karbantartás, szállítás és tárolás Amennyiben a készüléket a felhasználói kézikönyvnek megfelelően használja, nem szorul karbantartásra. Szállítási elővigyázatosságok A készülék szállítására nem szükségesek komoly előkészületek. Ajánljuk, hogy szállítsa a Power Q-6000 Plus és kiegészítőit annak eredeti dobozában. Tárolási feltételek A Power Q-6000 Plus a következő állapotokban tárolható: A csomagolásban hőmérséklet +5 től + 40 C ig páratartalom 30-80% légnyomás hpa A csomagoláson kívül hőmérséklet 10 től +55 C ig páratartalom 10-90% légnyomás hpa Garancia A jótállás érdekében lépjen kapcsolatba a helyi viszonteladóval, vagy a gyártóval (Wonjin Mulsan Co). Szerviz A készülék minden javítása csak a gyártó által végezhető el. Bármilyen segítségért lépjen kapcsolatba a forgalmazóval. Scart Kft Albertirsa, Koltói Anna utca 39. Tel: ; Fax: info@medimarket.hu A készülék jótállásának megőrzése érdekében csak eredeti tartozékok és alkatrészek használatát ajánljuk. A POWER Q-6000 Plus készülék gyártója: 14
