1 Emberi Erőforrások Minisztériuma Korlátozott terjesztésű! Érvényességi idő: az interaktív vizsgatevékenység befejezésének időpontjáig A minősítő neve: Rauh Edit A minősítő beosztása: mb. főigazgató-helyettes JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ INTERAKTÍV VIZSGAFELADATHOZ CT, MRI szakasszisztens szakképesítés Képalkotás Mágneses Rezonancia vizsgálat során (MRI) modul. vizsgafeladat 203. május 5. A vizsgázó neve:.. A vizsgaszervező intézmény neve:.. Feladat. feladat 2. feladat 3. feladat Összesen : Összesen %: Elért pont GYEMSZI EFF

2 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) TÁJÉKOZTATÓ az értékelő tanár részére A feladatok egységes értékeléséhez használják fel a rendelkezésükre bocsátott értékelési szempontsort és a vizsgázó által feliratozott, újra nem írható elektronikus adathordozót (CD)! Az elért ot minden feladat esetén a maximálisan elérhető melletti négyzetbe írja a javítást végző tanár! Maximálisan adható ok összértéke 00%. Sikeresnek minősül a vizsgafeladat, ha az elért eredmény 50% feletti. Korlátozott terjesztésű! 2

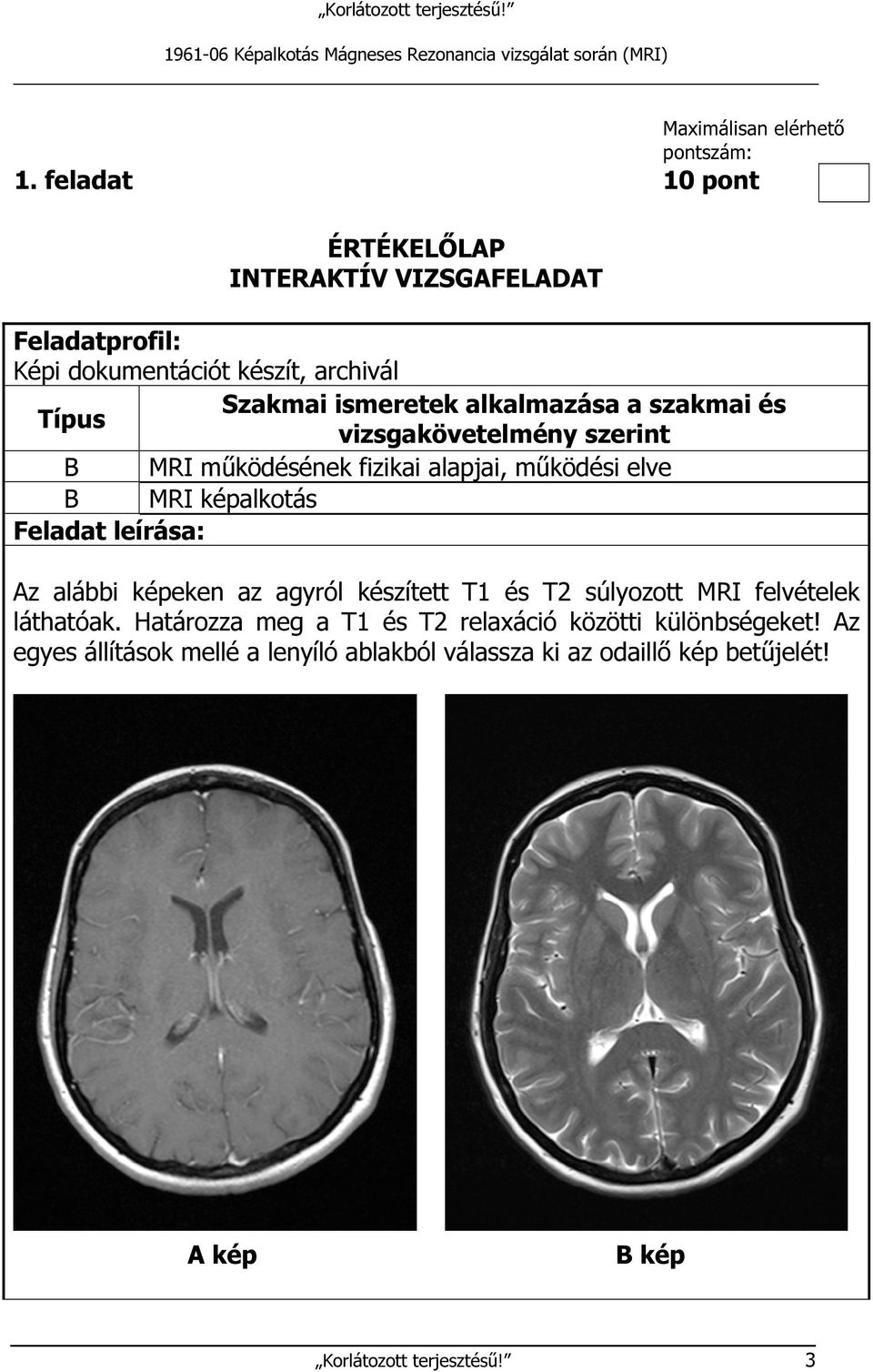

3 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Maximálisan elérhető :. feladat 0 pont ÉRTÉKELŐLAP INTERAKTÍV VIZSGAFELADAT Feladatprofil: Képi dokumentációt készít, archivál Szakmai ismeretek alkalmazása a szakmai és Típus vizsgakövetelmény szerint B MRI működésének fizikai alapjai, működési elve B MRI képalkotás Feladat leírása: Az alábbi képeken az agyról készített T és T2 súlyozott MRI felvételek láthatóak. Határozza meg a T és T2 relaxáció közötti különbségeket! Az egyes állítások mellé a lenyíló ablakból válassza ki az odaillő kép betűjelét! Korlátozott terjesztésű! 3

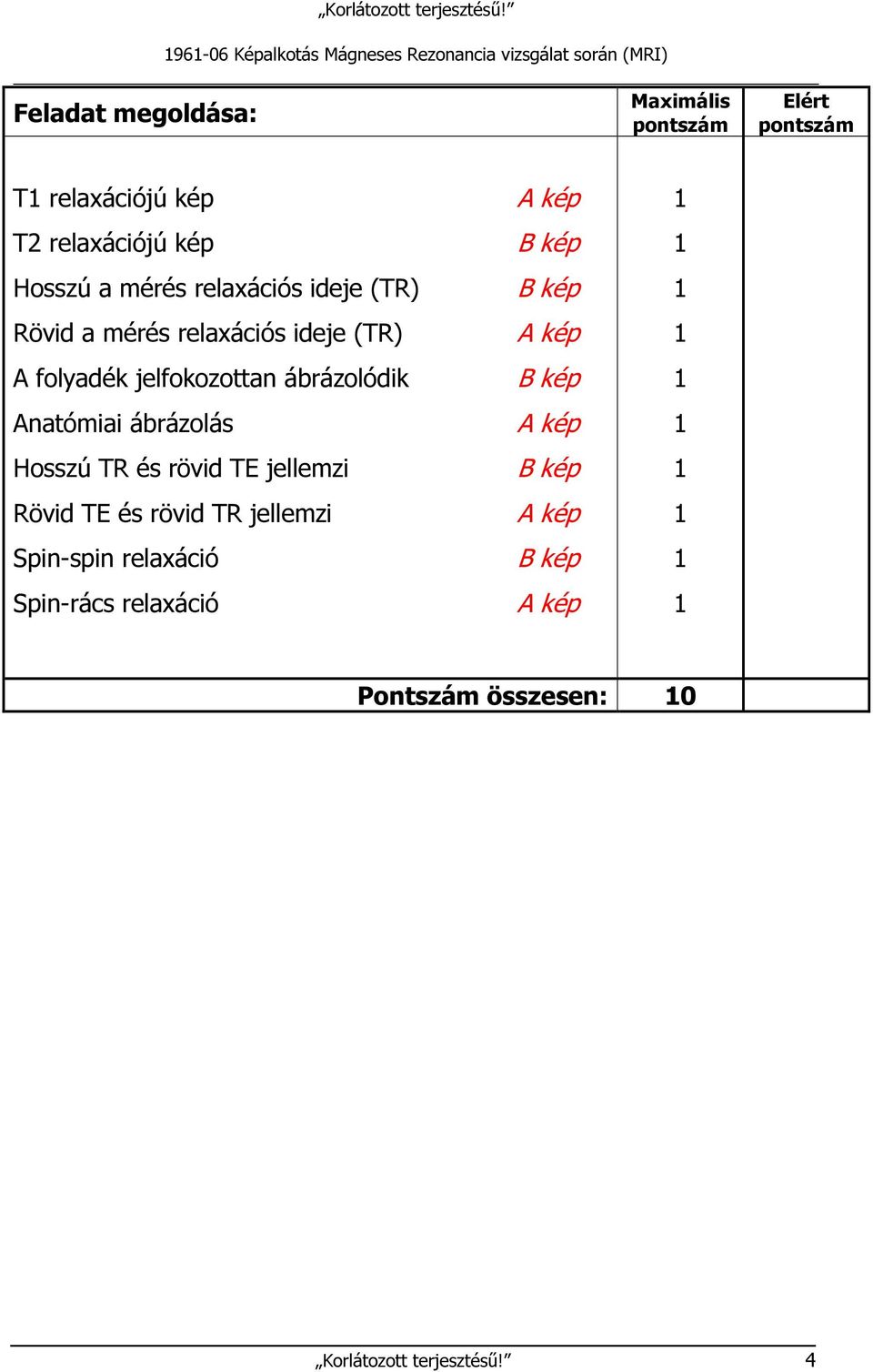

4 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Feladat megoldása: Maximális Elért T relaxációjú kép T2 relaxációjú kép Hosszú a mérés relaxációs ideje (TR) Rövid a mérés relaxációs ideje (TR) A folyadék jelfokozottan ábrázolódik Anatómiai ábrázolás Hosszú TR és rövid TE jellemzi Rövid TE és rövid TR jellemzi Spin-spin relaxáció Spin-rács relaxáció Pontszám összesen: 0 Korlátozott terjesztésű! 4

5 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Maximálisan elérhető : 2. feladat 8 pont ÉRTÉKELŐLAP INTERAKTÍV VIZSGAFELADAT Feladatprofil: MRI vizsgálatokat végez protokoll szerint Szakmai ismeretek alkalmazása a szakmai és Típus vizsgakövetelmény szerint A MRI tér- és metszetanatómia B MRI képalkotás A A gerinc ép és kóros morfológiája és MRI vizsgálata Feladat leírása: Egy munkacsoport tagjaként segít egy tanulónak az ágyéki gerinc régió MR vizsgálat bemutatására való felkészülésében. Az eddig tanultak elsajátításának ellenőrzésére készített két feladatot, már csak a helyes megoldásokat kell beírnia!. feladat Határozza meg az alábbi képeken a vizsgálati síkokat, mérési szekvenciákat! Válassza ki a lenyíló ablakokból az odaillőt! Szekvenciák, síkok: T; T2; coronalis; axialis; sagittalis 2. feladat Azonosítsa be az anatómiai struktúrákat, és helyezze a felsorolt anatómiai neveket a megfelelő a számok mellé! lumbalis discus intervertebralis; articulatio zygapophysealis; musculus psoas; discus intervertebralis; cauda equina; ganglion spinale; ligamentum longitudinale posterius; medulla spinalis; liquor cerebrospinalis, canalis vertebralis; articulatio sacroiliacalis Korlátozott terjesztésű! 5

6 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Korlátozott terjesztésű! 6

7 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) C kép Feladat megoldása: Maximális Elért Szekvencia: T Sík: axialis lumbalis discus intervertebralis 2 musculus psoas 3 cauda equina 4 ganglion spinale 5 articulatio zygapophysealis Korlátozott terjesztésű! 7

8 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Szekvencia: T2 Sík: sagittalis discus intervertebralis 2 medulla spinalis 3 liquor cerebrospinalis, canalis vertebralis 4 ligamentum longitudinale posterius 5 cauda equina C kép Szekvencia: T2 Sík: coronalis articulatio sacroiliacalis 2 cauda equina Pontszám összesen: 8 Korlátozott terjesztésű! 8

9 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Maximálisan elérhető : 3. feladat 7 pont ÉRTÉKELŐLAP INTERAKTÍV VIZSGAFELADAT Feladatprofil: MRI vizsgálatokat végez protokoll szerint Szakmai ismeretek alkalmazása a szakmai és Típus vizsgakövetelmény szerint A MRI tér- és metszetanatómia B MRI képalkotás Musculosceletalis rendszer ép és kóros morfológiája és MRI A vizsgálata Feladat leírása: A felvételeken a bokaízület MRI képeit látja. Oldja meg az ehhez kapcsolatos feladatokat!. feladat Határozza meg az alábbi képeken a vizsgálati síkokat, mérési szekvenciákat! Válassza ki a lenyíló ablakból az odaillőt! Szekvenciák, síkok: T; T2; axialis; sagittalis 2. feladat Azonosítsa be az anatómiai struktúrákat, és helyezze a felsorolt anatómiai neveket a megfelelő a számok mellé! talus; articulatio talocruralis; malleolus lateralis; musculus flexor hallucis longus; musculus soleus; malleolus medialis; bursa pre-achilles; tibia; tendo calcaneus; musculus soleus; arteria tibialis posterior; calcaneus Korlátozott terjesztésű! 9

10 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Korlátozott terjesztésű! 0

11 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Feladat megoldása: Szekvencia: T2 Sík: axialis Maximális Elért articulatio talocruralis 2 malleolus lateralis 3 malleolus medialis 4 tendo calcaneus 5 musculus soleus 6 arteria tibialis posterior Szekvencia: T Sík: sagittalis tibia 2 talus 3 calcaneus 4 tendo calcaneus 5 musculus soleus 6 musculus flexor hallucis longus 7 bursa pre-achilles Pontszám összesen: 7 Korlátozott terjesztésű!
