JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ. CT, MRI szakasszisztens szakképesítés Képalkotás Mágneses Rezonancia vizsgálat során (MRI) modul

Átírás

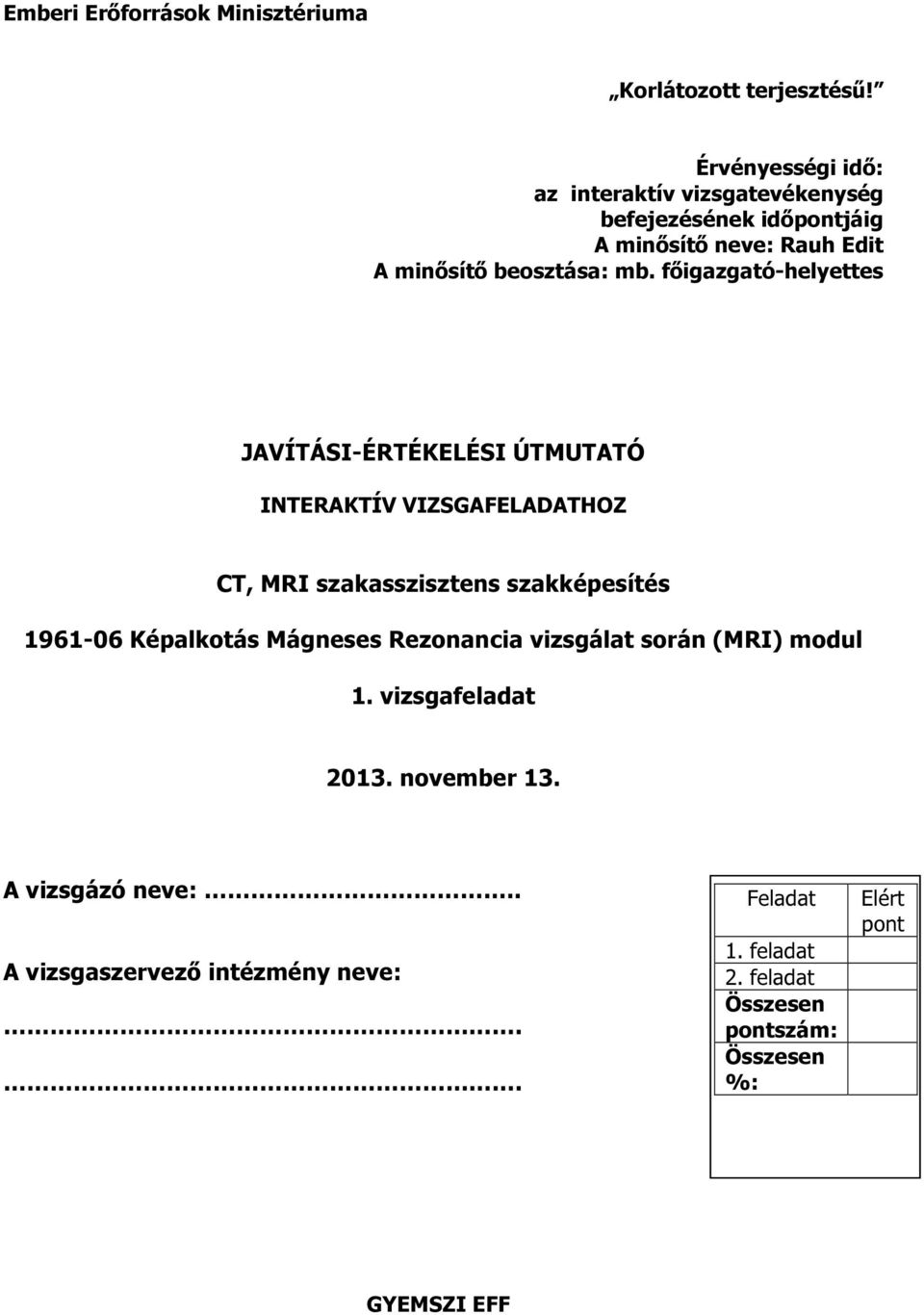

1 Emberi Erőforrások Minisztériuma Korlátozott terjesztésű! Érvényességi idő: az interaktív vizsgatevékenység befejezésének időpontjáig A minősítő neve: Rauh Edit A minősítő beosztása: mb. főigazgató-helyettes JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ INTERAKTÍV VIZSGAFELADATHOZ CT, MRI szakasszisztens szakképesítés Képalkotás Mágneses Rezonancia vizsgálat során (MRI) modul. vizsgafeladat 203. november 3. A vizsgázó neve:.. A vizsgaszervező intézmény neve:.. Feladat. feladat 2. feladat Összesen pontszám: Összesen %: Elért pont GYEMSZI EFF

2 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) TÁJÉKOZTATÓ az értékelő tanár részére A feladatok egységes értékeléséhez használják fel a rendelkezésükre bocsátott értékelési szempontsort és a vizsgázó által feliratozott, újra nem írható elektronikus adathordozót (CD)! Az elért pontszámot minden feladat esetén a maximálisan elérhető pontszám melletti négyzetbe írja a javítást végző tanár! Maximálisan adható pontszámok összértéke 00%. Sikeresnek minősül a vizsgafeladat, ha az elért eredmény 50% feletti. Korlátozott terjesztésű! 2

3 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Maximálisan elérhető pontszám:. feladat 2 pont ÉRTÉKELŐLAP INTERAKTÍV VIZSGAFELADAT Feladatprofil: MRI vizsgálatokat végez protokoll szerint Szakmai ismeretek alkalmazása a szakmai és Típus vizsgakövetelmény szerint A MRI tér- és metszetanatómia B MRI képalkotás A mellkas és mellkasi szervek ép és kóros morfológiája és MRI A vizsgálata Feladat leírása: Szakmai gyakorlatát töltő tanuló az alábbi feladatok megoldásában kér segítséget Öntől: A. feladat Az EKG- és légzésvezérelt MRI technikai eljárások lényegének meghatározása. Válassza ki a lenyíló ablakból az alábbi szöveg hiányzó részeit! artefaktumokat; caudo-cranialis; hasi; légzési; légzési ciklushoz; mellkasi; pericardialis; periódusához; systoléban; szív; szívritmus; T; TR Az EKG vezérelt technikát elsősorban a szív vizsgálatánál alkalmazzák. Lényege, hogy mozgásból adódó kiküszöböljük úgy, hogy a jelvételt a pontosan meghatározott igazítva végezzük. Mérési pozíció a legyen a QRS-T között. Mérés irányban történik. A képminőséget befolyásolják a különböző eltérések, nagy mennyiségű folyadékgyülem is. A légzésvezérelt technika a igazított a mérések sorozata, mely során rövid felvételek készülnek; ez súlyozott kép előállítását eredményezi. A ciklus mindig ugyanabban a pozíciójában történik a mérés. A módszert főként és régió vizsgálatakor alkalmazzák. Korlátozott terjesztésű! 3

4 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) B. feladat Azonosítsa be a képen/felvételen látható anatómiai struktúrákat! Válassza ki a lenyíló ablakból a helyes számot a felsorolt anatómiai nevek mellé! bifurcatio tracheae lobus apicalis / lobus superior pulmonis lobus medius pulmonis lobus inferior pulmonis diaphragma arcus aortae / aorta ascendens bronchus lobaris inferior hepar Korlátozott terjesztésű! 4

5 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Feladat megoldása: A. feladat Az EKG vezérelt technikát elsősorban a szív vizsgálatánál alkalmazzák. Lényege, hogy légzési mozgásból adódó artefaktumokat kiküszöböljük úgy, hogy a jelvételt a szív pontosan meghatározott periódusához igazítva végezzük. Mérési pozíció a systoléban legyen a QRS-T között. Mérés caudocranialis irányban történik. A képminőséget befolyásolják a különböző szívritmus eltérések, nagy mennyiségű pericardialis folyadékgyülem is. A légzésvezérelt technika a légzési ciklushoz igazított a mérések sorozata, mely során rövid TR felvételek készülnek; ez T súlyozott kép előállítását eredményezi. A ciklus mindig ugyanabban a pozíciójában történik a mérés. A módszert főként mellkasi és hasi régió vizsgálatakor alkalmazzák. Maximális pontszám 2 2 Elért pontszám B. feladat bifurcatio tracheae 2 lobus apicalis / lobus superior pulmonis 3 lobus medius pulmonis 4 lobus inferior pulmonis 5 diaphragma 6 arcus aortae / aorta ascendens 7 bronchus lobaris inferior 8 hepar Pontszám összesen: 2 Korlátozott terjesztésű! 5

6 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Maximálisan elérhető pontszám: 2. feladat 4 pont ÉRTÉKELŐLAP INTERAKTÍV VIZSGAFELADAT Feladatprofil: MRI vizsgálatokat végez protokoll szerint Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint A MRI tér- és metszetanatómia B MRI képalkotás A A kismedence ép és kóros morfológiája és MRI vizsgálata Feladat leírása: Egy munkacsoport tagjaként Ön segít egy tanulónak a férfi kismedence MRI vizsgálattal kapcsolatos felkészülésében. Az eddig tanultak elsajátításának ellenőrzésére készített két feladatot, már csak a helyes megoldásokat kell beírnia. A. feladat Határozza meg az alábbi képeken a vizsgálati síkokat, mérési szekvenciákat! Válassza ki a lenyíló ablakokból az odaillőt! Szekvenciák, síkok: T kontrasztos; T2; axialis; sagittalis; B. feladat Azonosítsa be az alábbi képeken az anatómiai struktúrákat! Válassza ki a lenyíló ablakból a helyes anatómiai nevet a felsorolt számok mellé! apex vesicae; basis vesicae; caput femoris; musculus gluteus maximus; prostata; rectum; symphysis; urethra; vesica urinaria; Korlátozott terjesztésű! 6

7 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI). kép 2. kép Korlátozott terjesztésű! 7

8 96-06 Képalkotás Mágneses Rezonancia vizsgálat során (MRI) Feladat megoldása:. kép Maximális pontszám Elért pontszám Vizsgálati sík: sagittalis Szekvencia: T2 apex vesicae 2 basis vesicae 3 symphysis 4 urethra 5 rectum 2. kép Vizsgálati sík: axialis Szekvencia: T kontrasztos vesica urinaria 2 caput femoris 3 prostata 4 rectum 5 musculus gluteus maximus Pontszám összesen: 4 Korlátozott terjesztésű! 8
