1 Multifunkciós számláló H7CX Jól látható háttérmegvilágításos, inverz LCD kijelzõ. Programozható ellenõrzõjel szín a kimenet változásának vizuális figyelmeztetésére (sorkapcsos bekötésû típusok). DIP kapcsolós és elõlapról történõ programozhatóság egyaránt. -lépcsõs számláló, 2-lépcsõs számláló, összegzõ és elõválasztós számláló, adag számláló, ikerszámláló, vagy fordulatszámmérõ. Átkapcsolható PNP/NPN DC-feszültségbemenet. Érintésvédett bekötõsorkapcsok (sorkapcsos bekötésû típusok). Elõlap felõl NEMA4/IP66-os védettség. Tartalomjegyzék Típusválaszték Mûszaki adatok Elõlap Mûködés Beállítási útmutató Mûködés (Számláló üzemmód) Mûködés (Fordulatszámmérõ funkció) Mûködés számlálási funkció kiválasztási üzemmódban Méretek Bekötés Melléklet

2 Típusválaszték -lépcsõs számláló -lépcsõs számláló, összegzõszámlálóval -lépcsõs számláló 2-lépcsõs számláló -lépcsõs számláló, összegzõszámlálóval -lépcsõs számláló, adagszámlálóval Ikerszámláló Fordulatszámmérõ -lépcsõs számláló 2-lépcsõs számláló -lépcsõs számláló, összegzõszámlálóval -lépcsõs számláló, adagszámlálóval Ikerszámláló Segéd- Kimenet Tápfeszültség -lábú foglalatos Sorkapcsos tápfe- szültsé -lépcsõs -lépcsõs g (lásd megj.) 2-lépcsõs 6 digites 4 digites 6 digites 4 digites 6 digites 6 digites 4 digites H7CX-A@ H7CX-A4@ H7CX-A@ H7CX-A4@ H7CX-AU@ H7CX-AW@ H7CX-A4W@ 2 VDC Relés to 24 VAC H7CX-A H7CX-A4 H7CX-A H7CX-A4 --- H7CX-AW H7CX-A4W 2 to 24 VDC/ 24 VAC H7CX-AD H7CX-A4D H7CX-AWD --- Relés és to 24 VAC H7CX-AU tranzisztoros 2 to 24 VDC/ H7CX-AUD VAC Tranzisztoros to 24 VAC H7CX-AS H7CX-A4S H7CX-AS H7CX-A4S --- H7CX-AWS to 24 VDC/ H7CX-ASD H7CX-AUSD H7CX-AWSD VAC Nincs Relés 2 to 24 VDC H7CX-AD H7CX-A4D Tranzisztoros H7CX-ASD H7CX-A4SD --- H7CX-AWSD H7CX-A4WSD Megjegyzés: Használható 2-lépcsõs számlálóként, ebben a kimenetek tetszõlegesen rendelhetõk hozzá az. vagy a 2. lépcsõhöz. Tartozékok (Külön rendelendõ) Megnevezés Típus Rögzítõkengyel (lásd megjegyzés ) Y92F-3 Vízhatlan tömítés (lásd megjegyzés ) Y92S-29 Rögzítõfüles DIN sínes foglalat -lábú P2CF- -lábú, érintésvédett P2CF--E Lengõ foglalat -lábú P3GA- -lábú, érintésvédett P3GA- Y92A-48G-vel (lásd megjegyzés 2) Elõlapburkolat (Kemény) Y92A-48 Elõlapburkolat (Puha) Y92A-48F Megjegyzés:.Csavaros bekötésû típusokhoz (A H7CX-A@/-A4@ típusok tartalmazzák). 2.Az Y92A-48G típus egy érintésvédõ kiegészítés a P3GA- típusú foglalathoz. 2

3 Mûszaki adatok Általános paraméterek Tápfeszültség (lásd megjegyzés ) Tápfeszültségingadozás Teljesítményfelvétel H7CX-A4@ H7CX-A@ H7CX-A4@ H7CX-A@ VAC (5/6 Hz), VDC VAC (5/6 Hz) 24 VAC (5/6 Hz)/ VDC A névleges tápfeszültségtartomány 85%... %-a. (9%... %, 2 VDC esetében) Kb. 9,2 VA 264 VAC-n Kb. 7,2 VA 26.4 VAC-n Kb. 3,7 W 2 VDC-n Külsõ csatlakozás Sorkapcsokon keresztül -lábú foglalat Kijelzõ 7 szegmenses; háttérmegvilágításos inverz LCD Ellenõrzõjel Alapjel,5 mm magas karakterek, piros vagy zöld (programozható) 6 mm magas karakterek, zöld Digitek száma 4 ( ,999) Alapjelhatárok: Maximális számlálási sebesség Bemeneti üzemmódok Bemeneti jelek Bemeneti jellemzõk 9 mm magas karakterek, piros vagy zöld (programozható) 6 ( ) Alapjelhatárok: (lásd megjegyzés 2) vagy ,5 mm magas karakterek, piros vagy zöld (programozható) 4 ( ,999) Alapjelhatárok: Hz vagy 5 khz (kiválasztható, 5% kitöltési tényezõ mellett),, azonos beállítás Up / Down / Up-Down A / Up-Down B / Up-Down C,, törlõ, és teljes törlõ Feszültségmentes-, feszültségbemenet (kiválasztható) Feszültségmentes bemenet Rövidzárási impedancia: kω max. (Szivárgási áram: ma Ω) Rövidzárási maradékfeszültség: 3 V max. Szakadási impedancia: kω min. Feszültségbemenet Logikai magas szint: 4, VDC Logikai alacsony szint:... 2 VDC (Bemeneti ellenállás: kb. 4.7 kω) Megjegyzés:.Megengedett ingadozás: 2% (p-p) max. 2.Csak az alábbi üzemmódok esetén Bemeneti üzemmód: Up-Down A / Up-Down B / Up-Down C; Kimeneti üzemmód: K-2, D, vagy L 9 mm magas karakterek, piros vagy zöld (programozható) 6 ( ,999) Alapjelhatárok: (lásd megjegyzés 2) vagy Törlõ bemenet Minimum bemeneti jelszélesség: vagy 2 ms (kiválasztható), egységes beállítás minden bemenetre Törlés Külsõ, kézi, és automata törlés (C, R, P, és Q üzemmódokban automatikus belsõ törlés) Kimeneti üzemmódok N, F, C, R, K-, P, Q, A N, F, C, R, K-, P, Q, A, K-2, D, L N, F, C, R, K-, P, Q, A N, F, C, R, K-, P, Q, A, K-2, D, L Impulzuskimenet,... 99,99 s Kimenet típusa Relés:SPDT Tranzisztoros: db tranzisztor Vezérlõkimenet Relés kimenet:3 A 25 VAC/3 VDC-n, ohmos terhelés esetén (cosφ=) Minimum alkalmazható terhelés: ma 5 VDC-n Tranzisztoros kimenet:npn nyitott kollektor, ma 3 VDC-n Maradékfeszültség:,5 VDC max. (kb. V) Szivárgási áram:, ma max. Segédtápfeszültség 2 VDC (±%), ma (kivéve H7CX-A@D típusok) Memória EEPROM (. írás min.), adattárolás min. év Környezeti hõmérséklet Mûködési: C (párásodás és jegesedés nélkül) Tárolási: C (párásodás és jegesedés nélkül) Környezeti páratartalom 25%... 85% 3

4 Általános paraméterek Tápfeszültség (lásd megjegyzés ) Tápfeszültségingadozás Teljesítményfelvétel Külsõ csatlakozás Kijelzõ H7CX-A4W@ H7CX-AW@ H7CX-AU@ VAC (5/6 Hz), VDC VAC (5/6 Hz), 24 VAC (5/6 Hz)/ VDC, VDC A névleges tápfeszültségtartomány 85%... %-a. (9%... %, 2 VDC esetében) Kb. 9,2 VA 264 VAC-n Kb. 7,2 VA 26.4 VAC-n Kb. 3,7 W 2 VDC-n Sorkapcsokon keresztül 7 szegmenses; háttérmegvilágításos inverz LCD,5 mm magas karakterek, piros vagy zöld (programozható) 6 mm magas karakterek, zöld Digitek száma 4 ( ,999) Alapjelhatárok: Bemeneti jelek,, törlõ, és törlõ 2 Bemeneti jellemzõk Számláló Megjegyzés:.Megengedett ingadozás: 2% (p-p) max. 2.Csak az alábbi üzemmódok esetén Bemeneti üzemmód: Up-Down A / Up-Down B / Up-Down C; Kimeneti üzemmód: K-2, D, vagy L VAC (5/6 Hz), 24 VAC (5/6 Hz)/ VDC 9 mm magas karakterek, piros vagy zöld (programozható) Feszültségmentes-, feszültségbemenet (kiválasztható) Feszültségmentes bemenet Rövidzárási impedancia: kω max. (Szivárgási áram: ma Ω-on) Rövidzárási maradékfeszültség: 3 V max. Szakadási impedancia: kω min. Feszültségbemenet Logikai magas szint: 4, VDC Logikai alacsony szint:... 2 VDC (Bemeneti ellenállás: kb. 4.7 kω) 6 ( ) vagy fordulatszámmérõ üzemmód esetében Alapjelhatárok: (lásd megjegyzés 2) vagy Maximális számlálási 3 Hz vagy 5 khz (kiválasztható, 5% kitöltési tényezõ mellett),, azonos beállítás sebesség Bemeneti üzemmódok Up / Down / Up-Down A / Up-Down B / Up-Down C Törlõ bemenet Minimum bemeneti jelszélesség: vagy 2 ms (kiválasztható), egységes beállítás minden bemenetre Törlés Külsõ, kézi, és automata törlés (C, R, P, és Q üzemmódokban automatikus belsõ törlés) Kimeneti üzemmódok N, F, C, R, K-, P, Q, A N, F, C, R, K-, P, Q, A, K-2, D, L, H Impulzuskimenet,... 99,99 s Ellenõrzõjel Alapjel Fordulatszámmérõ Impulzusmérés --- Periódikus mérés (Mintavételezési idõ: 2 ms) Maximális számlálási Hz vagy khz (kiválasztható) sebesség Méréshatárok Hz:,... 3, Hz khz:, Hz... khz Mérési pontosság --- ±.% FS ± digit max. (23 ±5 C-on) Kimeneti üzemmódok --- HI-LO, AREA, HI-HI, LO-LO Automatikus nullázás ---,... 99,9 s Éledési idõ ---,... 99,9 s Átlagolás --- KI/2/4/8 mintavételenként Kimenet típusa H7CX-A4W/-AW/-AWD: SPDT (KI2) és SPST-NO (KI) H7CX-A4WSD/-AWS/-AWSD/-AWSD: 2 db tranzisztor H7CX-AU/-AUD: SPDTés db tranzisztor H7CX-AUSD: 2 db tranzisztor (Szabadon összerendelhetõ kimenetek) Vezérlõkimenet Segédtápfeszültség Memória Környezeti hõmérséklet Környezeti páratartalom 25%... 85% Relés kimenet:3 A 25 VAC/3 VDC-n, ohmos terhelés esetén (cosφ=) Minimum alkalmazható terhelés: ma 5 VDC-n Tranzisztoros kimenet:npn nyitott kollektor, ma 3 VDC-n Maradékfeszültség:,5 VDC max. (kb. V) Szivárgási áram:, ma max. 2 VDC (±%), ma (kivéve H7CX-A@D típusok) EEPROM (. írás min.), adattárolás min. év Mûködési: C (párásodás és jegesedés nélkül) Tárolási: C (párásodás és jegesedés nélkül) 4

5 Karakterisztika Szigetelési ellenállás Átütési szilárdság Zavarvédettség Elektrosztatikus védettség Rezgésállóság Ütésállóság Élettartam Bevizsgálások Védettség Tömeg MΩ min. (5 VDC-n) H7CX 2. VAC, 5/6 Hz percig minimum az áram alatt lévõ és az egyéb fém alkatrészek között 2. VAC ( VAC típusok esetén), 5/6 Hz percig minimum a tápfeszültség és a bemeneti áramkör között (. VAC a 24 VAC/ VDC típusok esetén). VAC (a H7CX-@SD/-@SD típusok esetén), 5/6 Hz percig minimum a vezérlõkimenet, a tápfeszültség és a bemeneti áramkör között (2. VAC a H7CX-@SD/-@SD típusoktól eltérõ típusok estén). VAC, 5/6 Hz percig minimum a nem folytonos üzemû kontaktusok között ±,5 kv (a teljesítmény sorkapcsok között) a VAC és 24 VAC/ VDC tápfeszültségû típusok esetén, ±48 V a VDC tápfeszültségû típusok esetén ±6 V (a bemeneti sorkapcsok között) Hibás mûködés határa:5 kv Tönkremenetel határa:8 kv Tönkremenetel határa:...55 Hz,75 mm-es amplitúdóval mind a három irányból Hibás mûködés határa:...55 Hz,35 mm-es amplitúdóval mind a három irányból Tönkremenetel határa: 294 m/s 2 mind a három irányból Hibás mûködés határa:98 m/s 2 mind a három irányból Mechanikai:.. kapcsolás min. Elektromos:. kapcsolás min. (5 A 25 VAC-n, Ohmos terhelés esetén) UL58, CSA C22.2 No. 4, EN6- VDE6/P (érintésvédelem). Elõlap felõl: IP66 és NEMA Type 4 (lásd megjegyzés) Kb. 4 g Megjegyzés:.Az IP66-os védettség eléréséhez a vízhatlan tõmítés használata a H7CX és az elõlap közé feltétlenül szükséges. Technikai adatok (Referencia értékek) Elektromos élettartam (Ohmos terhelés) Elektromos élettartam (Induktív terhelés) Kapcsolások száma ( 3 ) VAC (cosφ=) 3 VDC (cosφ=) Kapcsolások száma ( 3 ) VAC cosφ=.4 3 VDC (L/R=7 ms) Terhelõ áram (A) 5 2 Terhelõ áram (A) Magyarázat: A maximális kapcsolási áram,5 A, 25 VDC-n (cosφ=) és, A, ha L/R=7 ms. Mindkét esetben, az élettartam. kapcsolás. A minimum kapcsolási áram ma 5 VDC-n. 5

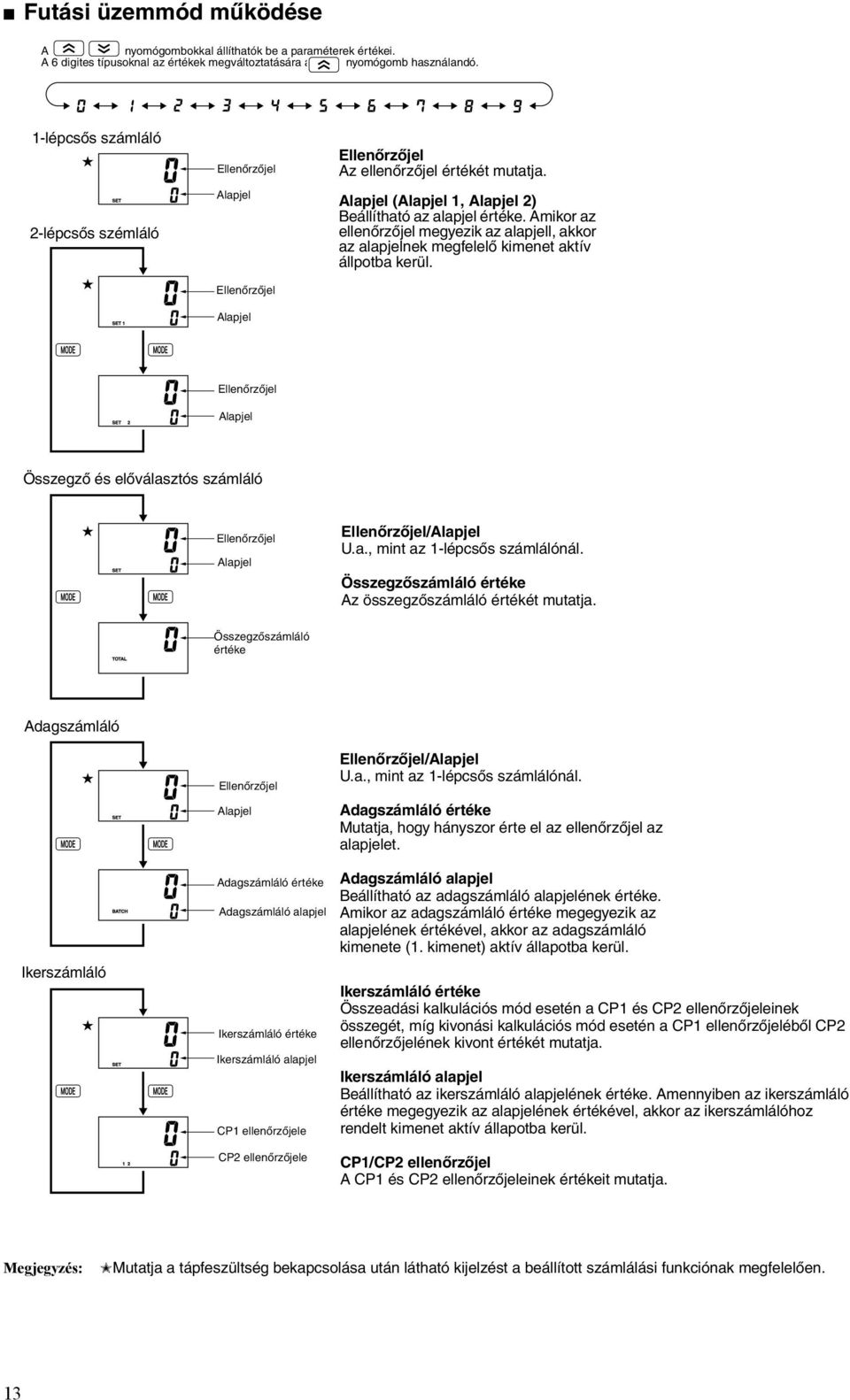

6 Elõlap A B C D Visszajelzõk Törlés visszajelzõ (narancs) Világít ha a törlõbemenet () vagy a Törlõgomb aktív állapotú. Billentyûzárvisszajelzõ (narancs) Kimenetvisszajelzõ (narancs) OUT: -lépcsõs OUT, OUT2: 2-lépcsõs Összegzõvisszajelzõ Világít, ha a kijelzõn az összegzõszámláló értéke látható E Adagvisszajelzõ Világít, ha a kijelzõn az adagszámláló értéke látható F Alapjel, 2 lépcsõs visszajelzõ G Ellenõrzõjel (Fõkijelzõ) Karaktermagasság:,5 mm (6 digites típus esetén: 9 mm) H Alapjel (Alkijelzõ) Karaktermagasság: 6 mm Elölnézet (4 digites típus) I Kezelõszervek Mode nyomógomb Mód és paraméterváltó nyomógomb J Törlõ gomb Mûködése beállításfüggõ. A beállításokat lásd az alábbi táblázatban K Fel nyomógombok: -4 (6 digites típus esetán: -6) L Le nyomógombok: -4 Kapcsolók M Billentyûzár kapcsoló (Gyári beállítás) OFF ON N DIP kapcsolók Elölnézet (6 digites típus) 3 4 Törlõgomb mûködése Configuration -lépcsõs / 2-lépcsõs számlálási funkció Összegzõ és elõválasztós számlálási funkció Adagszámláló funkció Ikerszámláló funkció Fordulatszámmérõ Törlõ mûködés Törli az ellenõrzõjel értékét és a kimeneteket. Törli az ellenõrzõjel értékét, és a kimeneteket. Ha a kijelzõn az összegzõszámláló értékek látható, akkor törli az ellenõrzõjel értékét, az összegzõszámláló értékét és a kimeneteket. Törli az ellenõrzõjel értékét, és a 2. kimenetet. Ha a kijelzõn az adagszámláló értékek látható, akkor törli az ellenõrzõjel értékét, az adagszámláló értékét és a kimeneteket. Törli a -hez tartózó ellenõrzõjel értékét, a -höz tartózó ellenõrzõjel értékét, az ikerszámláló értékét és a kimeneteket. Rögzíti a kijelzett értéket és a kimeneteket (tartó funkció). 6

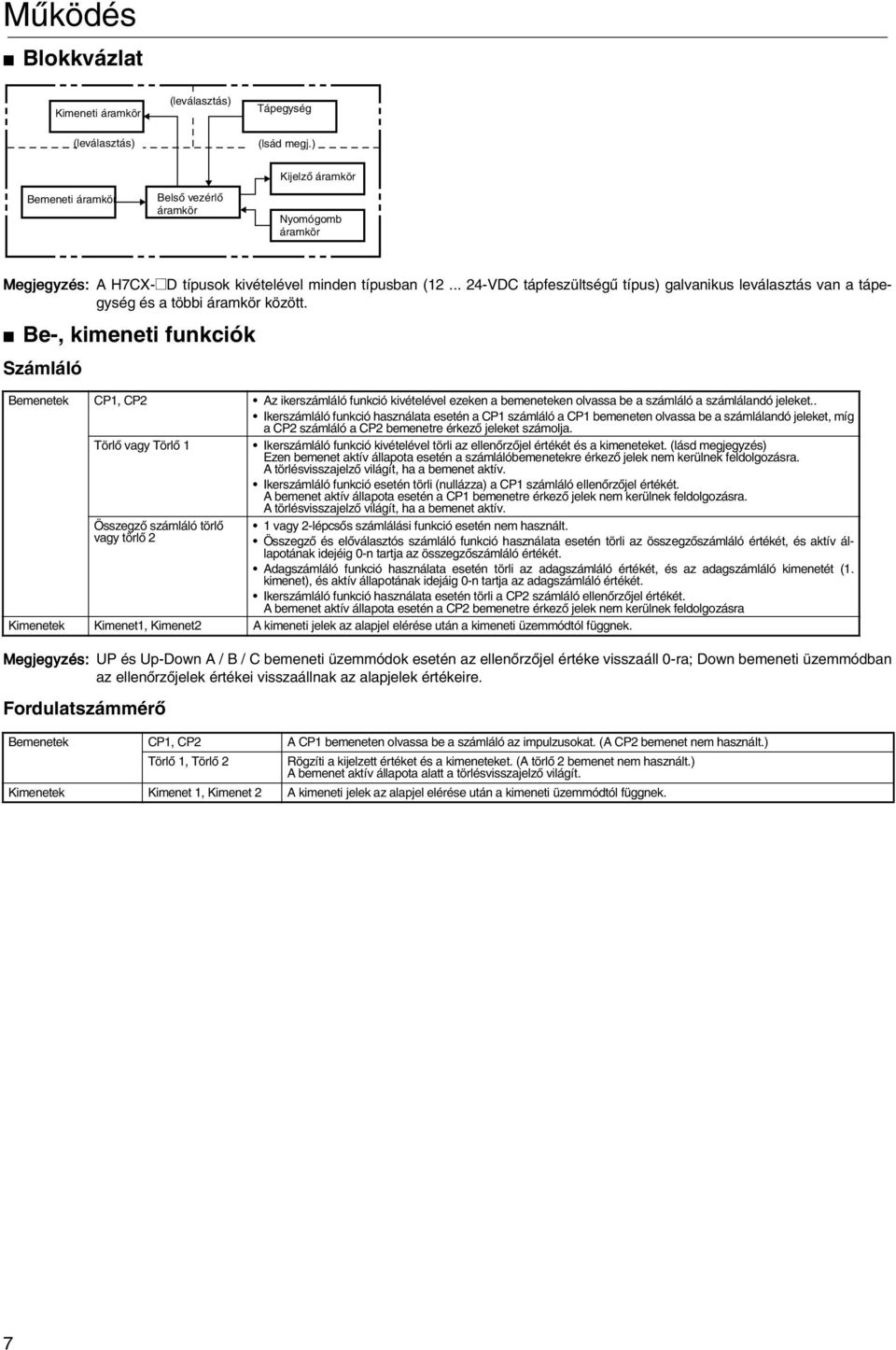

7 Mûködés Blokkvázlat Kimeneti áramkör (leválasztás) (leválasztás) Tápegység (lsád megj.) Bemeneti áramkör Belsõ vezérlõ áramkör Kijelzõ áramkör Nyomógomb áramkör Megjegyzés: A H7CX-@D típusok kivételével minden típusban ( VDC tápfeszültségû típus) galvanikus leválasztás van a tápegység és a többi áramkör között. Be-, kimeneti funkciók Számláló Bemenetek, Az ikerszámláló funkció kivételével ezeken a bemeneteken olvassa be a számláló a számlálandó jeleket.. Ikerszámláló funkció használata esetén a számláló a bemeneten olvassa be a számlálandó jeleket, míg a számláló a bemenetre érkezõ jeleket számolja. Törlõ vagy Törlõ Ikerszámláló funkció kivételével törli az ellenõrzõjel értékét és a kimeneteket. (lásd megjegyzés) Ezen bemenet aktív állapota esetén a számlálóbemenetekre érkezõ jelek nem kerülnek feldolgozásra. A törlésvisszajelzõ világít, ha a bemenet aktív. Ikerszámláló funkció esetén törli (nullázza) a számláló ellenõrzõjel értékét. A bemenet aktív állapota esetén a bemenetre érkezõ jelek nem kerülnek feldolgozásra. A törlésvisszajelzõ világít, ha a bemenet aktív. Összegzõ számláló törlõ vagy törlõ 2 Megjegyzés: UP és Up-Down A / B / C bemeneti üzemmódok esetén az ellenõrzõjel értéke visszaáll -ra; Down bemeneti üzemmódban az ellenõrzõjelek értékei visszaállnak az alapjelek értékeire. Fordulatszámmérõ vagy 2-lépcsõs számlálási funkció esetén nem használt. Összegzõ és elõválasztós számláló funkció használata esetén törli az összegzõszámláló értékét, és aktív állapotának idejéig -n tartja az összegzõszámláló értékét. Adagszámláló funkció használata esetén törli az adagszámláló értékét, és az adagszámláló kimenetét (. kimenet), és aktív állapotának idejáig -n tartja az adagszámláló értékét. Ikerszámláló funkció használata esetén törli a számláló ellenõrzõjel értékét. A bemenet aktív állapota esetén a bemenetre érkezõ jelek nem kerülnek feldolgozásra Kimenetek Kimenet, Kimenet2 A kimeneti jelek az alapjel elérése után a kimeneti üzemmódtól függnek. Bemenetek, A bemeneten olvassa be a számláló az impulzusokat. (A bemenet nem használt.) Törlõ, Törlõ 2 Rögzíti a kijelzett értéket és a kimeneteket. (A törlõ 2 bemenet nem használt.) A bemenet aktív állapota alatt a törlésvisszajelzõ világít. Kimenetek Kimenet, Kimenet 2 A kimeneti jelek az alapjel elérése után a kimeneti üzemmódtól függnek. 7

8 Beállítási útmutató Számláló beállítása (-lépcsõs/2-lépcsõs Számláló, Összegzõ és Elõválasztós Számláló, Adagszámláló, Ikerszámláló) Amennyiben csak alapfunkciókra van szükség Alapfunkciók Számlálási sebesség (3 Hz, 5 khz) Bemeneti üzemmód (Up, Down) Kimeneti üzemmód (N, F, C, K-) Impulzuskimenet ideje (,5s;,5s) (lásd megjegyz..) Törlõ bemenet jelszélessége (2 ms, ms) NPN/PNP bemenet (NPN, PNP) A beállítások egyszerûen elvégezhetõek a DIP kapcsolók segítségével. A beállítás részleteit lásd a 9. oldalon ON OFF Ha ettõl eltérõ beállításokra is szükség van Ha egyéb különleges beállításokra is szükség van Minden paraméter beállítható az elõlapi nyomógombokkal. A beállítás részleteit lásd a. oldalon. Egyéb beállítások Bemeneti üzemmód (Up-Down A, Up-Down B, Up-Down C) Kimeneti üzemmód (R, P, Q, A, K-2, D, L, H) Impulzuskimenet ideje (,5s és,5s kivételével) (lásd megjegyz..) A különleges funkciók beállításai csak az elõlapon elhelyezkedõ nyomógombok segítségével végezhetõk el. A beállítás részleteit lásd a. oldalon. Különleges funkciók Ikerszámláló kalkulációs üzemmód. kiementi idõ (2-lépcsõs számláló esetén) Tizedespont elhelyezkedés Skálázás Kijelzõ színe Kimenet hozzárendels Védelmi szint Megjegyzés:. 2-lépcsõs vagy adagszámláló üzemmód esetént a 2. kimenethez tartozó idõ. Fordulatszámmérõ beállítása Amennyiben csak alapfunkciókra van szükség Alapfunkciók Számlálási sebesség (3 Hz, 5 khz) Kimeneti üzemmód (HI-LO, AREA, HI-HI, LO-LO) Átlagoló folyamat (KI, 2, 4, 8 mintavételezésenként) NPN/PNP bemenet (NPN, PNP) A beállítások egyszerûen elvégezhetõk a DIP kapcsolók segítségével A beállítások részleteit lásd a 2. oldalon. ON OFF Ha egyéb különleges beállításokra is szükség van A különleges funkciók beállításai csak az elõlapon elhelyezkedõ nyomógombok segítségével végezhetõk el. A beállítás részleteit lásd a 2. oldalon. Különleges funkciók Tizedespont elhelyezkedés Skálázás Automatikus nullázási idõ Éledési idõ Kijelzõ színe Kimenet hozzárendelés Védelmi szint 8

9 Mûködés (Számláló üzemmód) Alapfunkciók beállítása Az alapfunkciók beállítása a DIP kapcsolók segítségével Gyõzõdjön meg róla!. ON OFF Megjegyzés: Gyári beállítás szerint minden DIP kapcsoló OFF állásban van. Elem OFF ON DIP kapcsolós beállítások Tiltva Engedélyezve engedélyezése / tiltása 2 Számlálási sebesség 3 Hz 5 khz 3 Bemeneti üzemmód UP (Fel) DOWN (Le) 4 Kimeneti üzemmód Lásd a jobb oldali táblázatot 5 6 Impulzsukimeneti idõ,5s,5s (lásd megjegyzés) 7 Törlõ bemeneti jelszélesség 2 ms ms 8 NPN/PNP bemenet NPN PNP DIP 4 DIP 5 Kimeneti üzemmód OFF OFF N ON OFF F OFF ON C ON ON K- Megjegyzés: 2-lépcsõs vagy adagszámláló funkció használata esetén a 2. kimenet impulzusidejét határoza meg. A DIP kapcsolók állapotának egyszerû megtekintése a kijelzõk segítségével A DIP kapcsolók állapota megtekinthetõ a kijelzõn is. A részleteket lásd a 26. oldalon. Megjegyzés:.Gyõzödjön meg az. DIP kapcsoló ON állapotáról. Ezen DIP kapcsoló OFF állapota esetén a DIP kapcsolós beállítások tiltva vannak. 2.A DIP kapcsolók által beállított funkciók a tápfeszültség bekapcsolása után válnak érvényessé. 3.Amennyiben olyan bemeneti üzemmódra, kimeneti üzemmódra vagy kimeneti idõre van szükség, amelyet nem lehet DIP kapcsolókkal kiválasztani, akkor a beállításokat az elõlapon elhelyezkedõ nyomógombokkal kell elvégeztni. Átkapcsolás összegzõ és elõválasztós számláló, adagszámláló, és ikerszámláló számlálási funkciók között (lásd A H7CX gyári beállítás szerint -lépcsõs számlálóként üzemel (A H7CX-AW@/- A4W@ típusok esetében 2-lépcsõs számláló). Ettõl eltérõ funkció kiválasztása az alábbi módon történhet. A részleteket lásd a 26. oldalon. Megjegyzés: Ez tartalmazza az -lépcsõs, 2-lépcsõs számlálási funkciókat is. Számlálási funkció kiválasztása MODE + s min. (lásd megjegyzés) Tápfeszültség BE Futási üzemmód Megjegyzés:A gomb elõtt a MODE gombot kell lenyomni nyomógombok segítségével választható ki a megfelelõ funkció (6 digites típus esetén: ). (-lépcsõs számláló) (2-lépcsõs számláló) (Összegzõ és elõválasztós (Adagszámláló) (Ikerszámláló) (Fordulatszámmérõ) számláló) Megjegyzés:A kiválasztható funkció függ a kiválasztott típustól. Különleges funkciók beállítása Az alapfunkcióknak a DIP kapcsolókkal történõ beállítása után lehetõség van a különleges funkciók beállítására az elõlapon elhelyezkedõ nyomógombok segítségével. A részleteket lásd a. oldalon. Megjegyzés: A különleges funkciók közé tartoznak az ikerszámláló kalkulációs mód, az. kimeneti idõ (2-lépcsõs számláló esetében), A tizedespont elhelyezkedése, a skálázás, a kijelzõ színe, a kimeneti hozárendelés, és a védelmi szint. 9

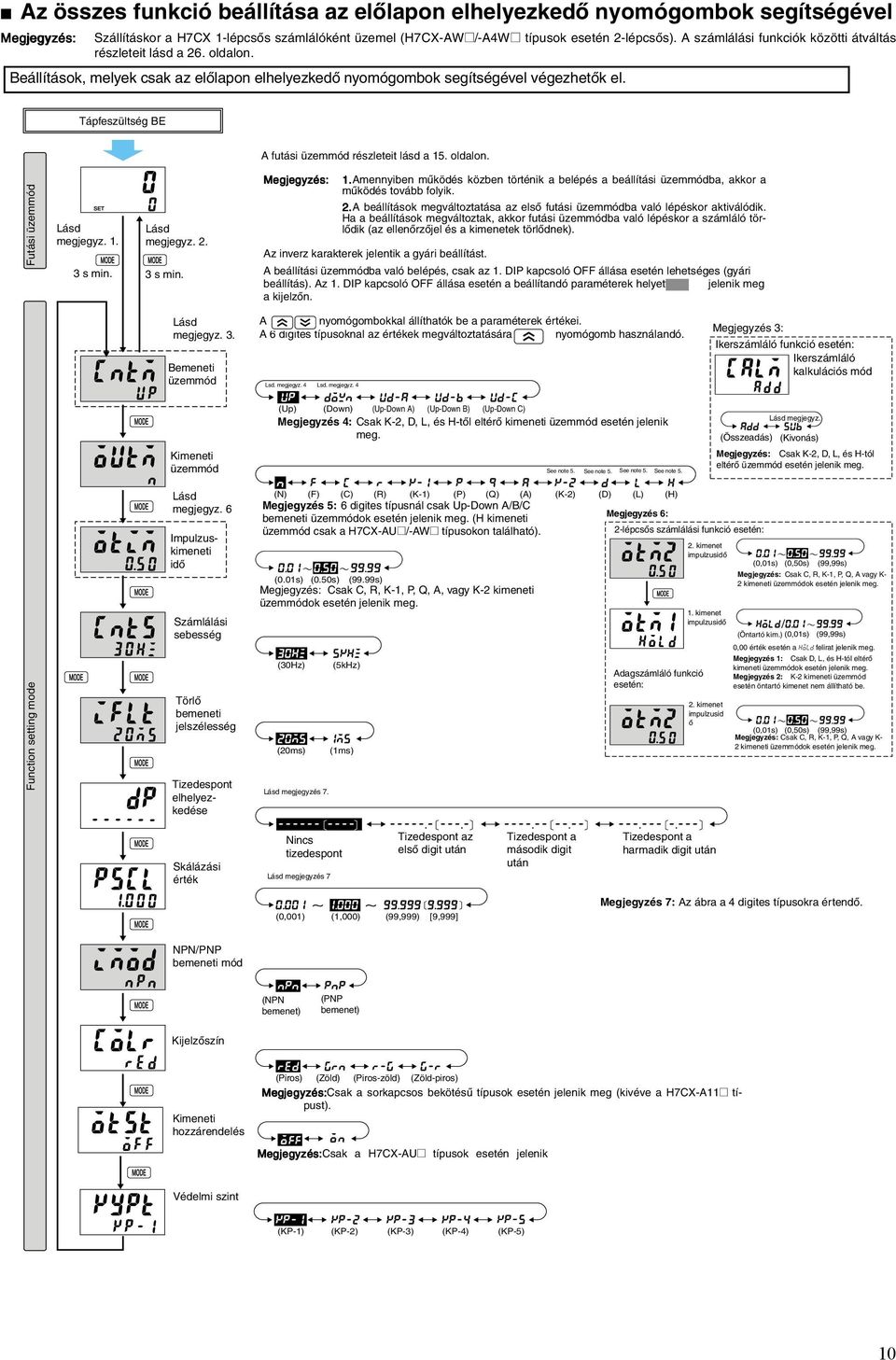

10 Az összes funkció beállítása az elõlapon elhelyezkedõ nyomógombok segítségével Megjegyzés: Szállításkor a H7CX -lépcsõs számlálóként üzemel (H7CX-AW@/-A4W@ típusok esetén 2-lépcsõs). A számlálási funkciók közötti átváltás részleteit lásd a 26. oldalon. Beállítások, melyek csak az elõlapon elhelyezkedõ nyomógombok segítségével végezhetõk el. Tápfeszültség BE A futási üzemmód részleteit lásd a 5. oldalon. Futási üzemmód Lásd megjegyz.. Lásd megjegyz s min. 3 s min. Megjegyzés:.Amennyiben mûködés közben történik a belépés a beállítási üzemmódba, akkor a mûködés tovább folyik. 2.A beállítások megváltoztatása az elsõ futási üzemmódba való lépéskor aktiválódik. Ha a beállítások megváltoztak, akkor futási üzemmódba való lépéskor a számláló törlõdik (az ellenõrzõjel és a kimenetek törlõdnek). Az inverz karakterek jelentik a gyári beállítást. A beállítási üzemmódba való belépés, csak az. DIP kapcsoló OFF állása esetén lehetséges (gyári beállítás). Az. DIP kapcsoló OFF állása esetén a beállítandó paraméterek helyett jelenik meg a kijelzõn. Lásd megjegyz. 3. Bemeneti üzemmód A nyomógombokkal állíthatók be a paraméterek értékei. A 6 digites típusoknal az értékek megváltoztatására a nyomógomb használandó. Lsd. megjegyz. 4 Lsd. megjegyz. 4 Megjegyzés 3: Ikerszámláló funkció esetén: Ikerszámláló kalkulációs mód Kimeneti üzemmód (Up) (Down) (Up-Down A) (Up-Down B) (Up-Down C) Megjegyzés 4: Csak K-2, D, L, és H-tõl eltérõ kimeneti üzemmód esetén jelenik meg. See note 5. See note 5. See note 5. See note 5. Lásd megjegyz. (Összeadás) (Kivonás) Megjegyzés: Csak K-2, D, L, és H-tól eltérõ üzemmód esetén jelenik meg. Function setting mode Lásd megjegyz. 6 Impulzuskimeneti idõ Számlálási sebesség Törlõ bemeneti jelszélesség Tizedespont elhelyezkedése (N) (F) (C) (R) (K-) (P) (Q) (A) (K-2) (D) (L) (H) Megjegyzés 5: 6 digites típusnál csak Up-Down A/B/C bemeneti üzemmódok esetén jelenik meg. (H kimeneti Megjegyzés 6: üzemmód csak a H7CX-AU@/-AW@ típusokon található). 2-lépcsõs számlálási funkció esetén: (.s) (.5s) (99.99s) Megjegyzés: Csak C, R, K-, P, Q, A, vagy K-2 kimeneti üzemmódok esetén jelenik meg. (3Hz) (2ms) Lásd megjegyzés 7. (5kHz) (ms) Adagszámláló funkció esetén: 2. kimenet impulzusidõ. kimenet impulzusidõ 2. kimenet impulzusid õ (,s) (,5s) (99,99s) Megjegyzés: Csak C, R, K-, P, Q, A vagy K- 2 kimeneti üzemmódok esetén jelenik meg. (Öntartó kim.) (,s) (99,99s), érték esetén a hold felirat jelenik meg. Megjegyzés : Csak D, L, és H-tól eltérõ kimeneti üzemmódok esetén jelenik meg. Megjegyzés 2: K-2 kimeneti üzemmód esetén öntartó kimenet nem állítható be. (,s) (,5s) (99,99s) Megjegyzés: Csak C, R, K-, P, Q, A vagy K- 2 kimeneti üzemmódok esetén jelenik meg. Skálázási érték Nincs tizedespont Lásd megjegyzés 7 (,) (,) Tizedespont az elsõ digit után (99,999) [9,999] Tizedespont a második digit után Tizedespont a harmadik digit után Megjegyzés 7: Az ábra a 4 digites típusokra értendõ. NPN/PNP bemeneti mód (NPN bemenet) (PNP bemenet) Kijelzõszín Kimeneti hozzárendelés (Piros) (Zöld) (Piros-zöld) (Zöld-piros) Megjegyzés:Csak a sorkapcsos bekötésû típusok esetén jelenik meg (kivéve a H7CX-A@ típust). Megjegyzés:Csak a H7CX-AU@ típusok esetén jelenik Védelmi szint (KP-) (KP-2) (KP-3) (KP-4) (KP-5)

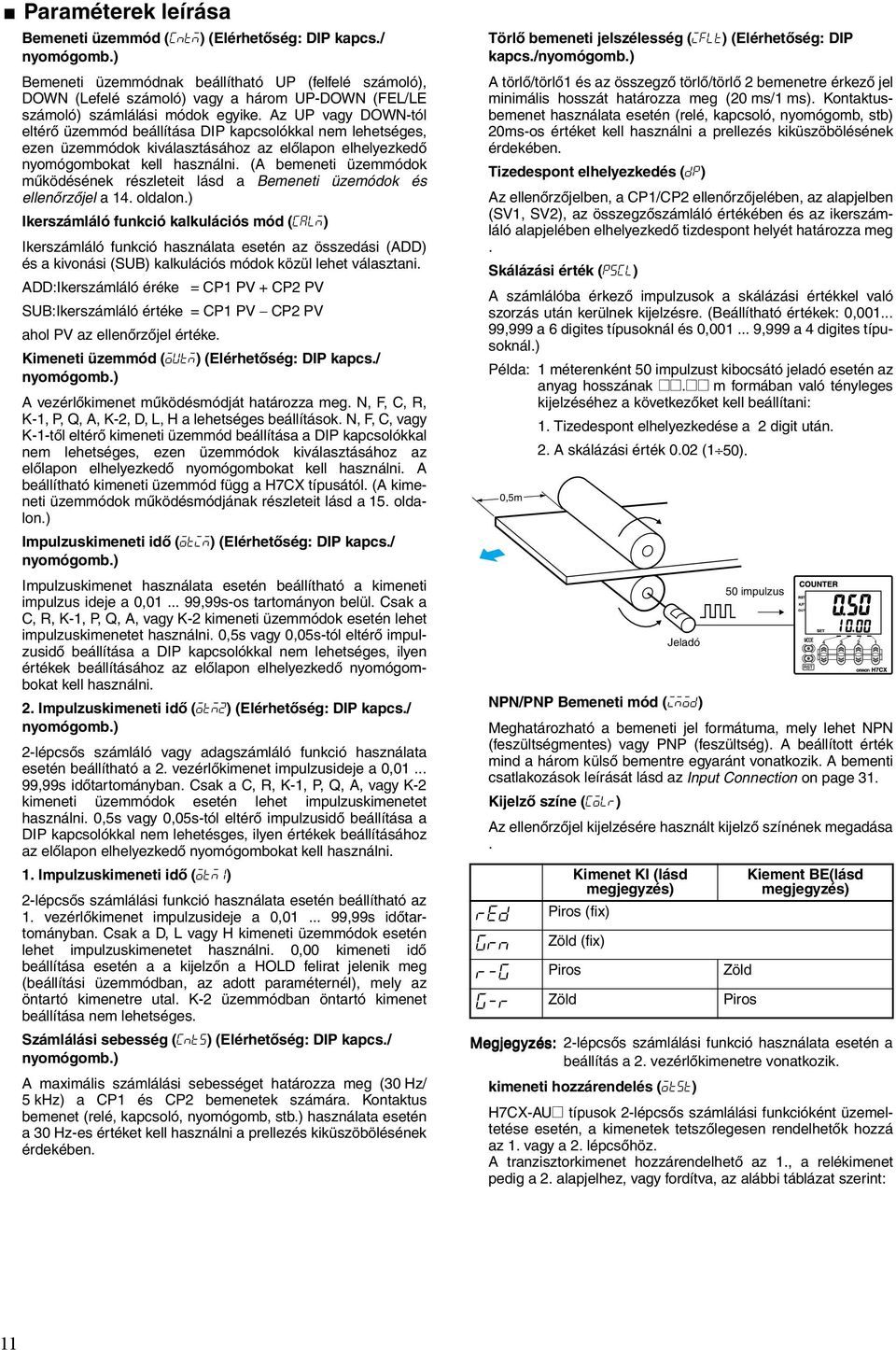

11 Paraméterek leírása Bemeneti üzemmód (cntm) (Elérhetõség: DIP kapcs./ nyomógomb.) Bemeneti üzemmódnak beállítható UP (felfelé számoló), DOWN (Lefelé számoló) vagy a három UP-DOWN (FEL/LE számoló) számlálási módok egyike. Az UP vagy DOWN-tól eltérõ üzemmód beállítása DIP kapcsolókkal nem lehetséges, ezen üzemmódok kiválasztásához az elõlapon elhelyezkedõ nyomógombokat kell használni. (A bemeneti üzemmódok mûködésének részleteit lásd a Bemeneti üzemódok és ellenõrzõjel a 4. oldalon.) Ikerszámláló funkció kalkulációs mód (calm) Ikerszámláló funkció használata esetén az összedási (ADD) és a kivonási (SUB) kalkulációs módok közül lehet választani. ADD:Ikerszámláló éréke = PV + PV SUB:Ikerszámláló értéke = PV PV ahol PV az ellenõrzõjel értéke. Kimeneti üzemmód (outm) (Elérhetõség: DIP kapcs./ nyomógomb.) A vezérlõkimenet mûködésmódját határozza meg. N, F, C, R, K-, P, Q, A, K-2, D, L, H a lehetséges beállítások. N, F, C, vagy K--tõl eltérõ kimeneti üzemmód beállítása a DIP kapcsolókkal nem lehetséges, ezen üzemmódok kiválasztásához az elõlapon elhelyezkedõ nyomógombokat kell használni. A beállítható kimeneti üzemmód függ a H7CX típusától. (A kimeneti üzemmódok mûködésmódjának részleteit lásd a 5. oldalon.) Impulzuskimeneti idõ (otim) (Elérhetõség: DIP kapcs./ nyomógomb.) Impulzuskimenet használata esetén beállítható a kimeneti impulzus ideje a,... 99,99s-os tartományon belül. Csak a C, R, K-, P, Q, A, vagy K-2 kimeneti üzemmódok esetén lehet impulzuskimenetet használni.,5s vagy,5s-tól eltérõ impulzusidõ beállítása a DIP kapcsolókkal nem lehetséges, ilyen értékek beállításához az elõlapon elhelyezkedõ nyomógombokat kell használni. 2. Impulzuskimeneti idõ (otm2) (Elérhetõség: DIP kapcs./ nyomógomb.) 2-lépcsõs számláló vagy adagszámláló funkció használata esetén beállítható a 2. vezérlõkimenet impulzusideje a,... 99,99s idõtartományban. Csak a C, R, K-, P, Q, A, vagy K-2 kimeneti üzemmódok esetén lehet impulzuskimenetet használni.,5s vagy,5s-tól eltérõ impulzusidõ beállítása a DIP kapcsolókkal nem lehetésges, ilyen értékek beállításához az elõlapon elhelyezkedõ nyomógombokat kell használni.. Impulzuskimeneti idõ (otm) 2-lépcsõs számlálási funkció használata esetén beállítható az. vezérlõkimenet impulzusideje a,... 99,99s idõtartományban. Csak a D, L vagy H kimeneti üzemmódok esetén lehet impulzuskimenetet használni., kimeneti idõ beállítása esetén a a kijelzõn a HOLD felirat jelenik meg (beállítási üzemmódban, az adott paraméternél), mely az öntartó kimenetre utal. K-2 üzemmódban öntartó kimenet beállítása nem lehetséges. Számlálási sebesség (cnts) (Elérhetõség: DIP kapcs./ nyomógomb.) A maximális számlálási sebességet határozza meg (3 Hz/ 5 khz) a és bemenetek számára. Kontaktus bemenet (relé, kapcsoló, nyomógomb, stb.) használata esetén a 3 Hz-es értéket kell használni a prellezés kiküszöbölésének érdekében. Törlõ bemeneti jelszélesség (iflt) (Elérhetõség: DIP kapcs./nyomógomb.) A törlõ/törlõ és az összegzõ törlõ/törlõ 2 bemenetre érkezõ jel minimális hosszát határozza meg (2 ms/ ms). Kontaktusbemenet használata esetén (relé, kapcsoló, nyomógomb, stb) 2ms-os értéket kell használni a prellezés kiküszöbölésének érdekében. Tizedespont elhelyezkedés (dp) Az ellenõrzõjelben, a / ellenõrzõjelében, az alapjelben (SV, SV2), az összegzõszámláló értékében és az ikerszámláló alapjelében elhelyezkedõ tizdespont helyét határozza meg. Skálázási érték (pscl) A számlálóba érkezõ impulzusok a skálázási értékkel való szorzás után kerülnek kijelzésre. (Beállítható értékek:,... 99,999 a 6 digites típusoknál és,... 9,999 a 4 digites típusoknál.) Példa: méterenként 5 impulzust kibocsátó jeladó esetén az anyag m formában való tényleges kijelzéséhez a következõket kell beállítani:. Tizedespont elhelyezkedése a 2 digit után. 2. A skálázási érték.2 ( 5).,5m Jeladó NPN/PNP Bemeneti mód (imod) Meghatározható a bemeneti jel formátuma, mely lehet NPN (feszültségmentes) vagy PNP (feszültség). A beállított érték mind a három külsõ bementre egyaránt vonatkozik. A bementi csatlakozások leírását lásd az Input Connection on page 3. Kijelzõ színe (colr) Az ellenõrzõjel kijelzésére használt kijelzõ színének megadása. Kimenet KI (lásd megjegyzés) 5 impulzus red Piros (fix) grn Zöld (fix) r-g Piros Zöld g-r Zöld Piros Kiement BE(lásd megjegyzés) Megjegyzés: 2-lépcsõs számlálási funkció használata esetén a beállítás a 2. vezérlõkimenetre vonatkozik. kimeneti hozzárendelés (otst) H7CX-AU@ típusok 2-lépcsõs számlálási funkcióként üzemeltetése esetén, a kimenetek tetszõlegesen rendelhetõk hozzá az. vagy a 2. lépcsõhöz. A tranzisztorkimenet hozzárendelhetõ az., a relékimenet pedig a 2. alapjelhez, vagy fordítva, az alábbi táblázat szerint:

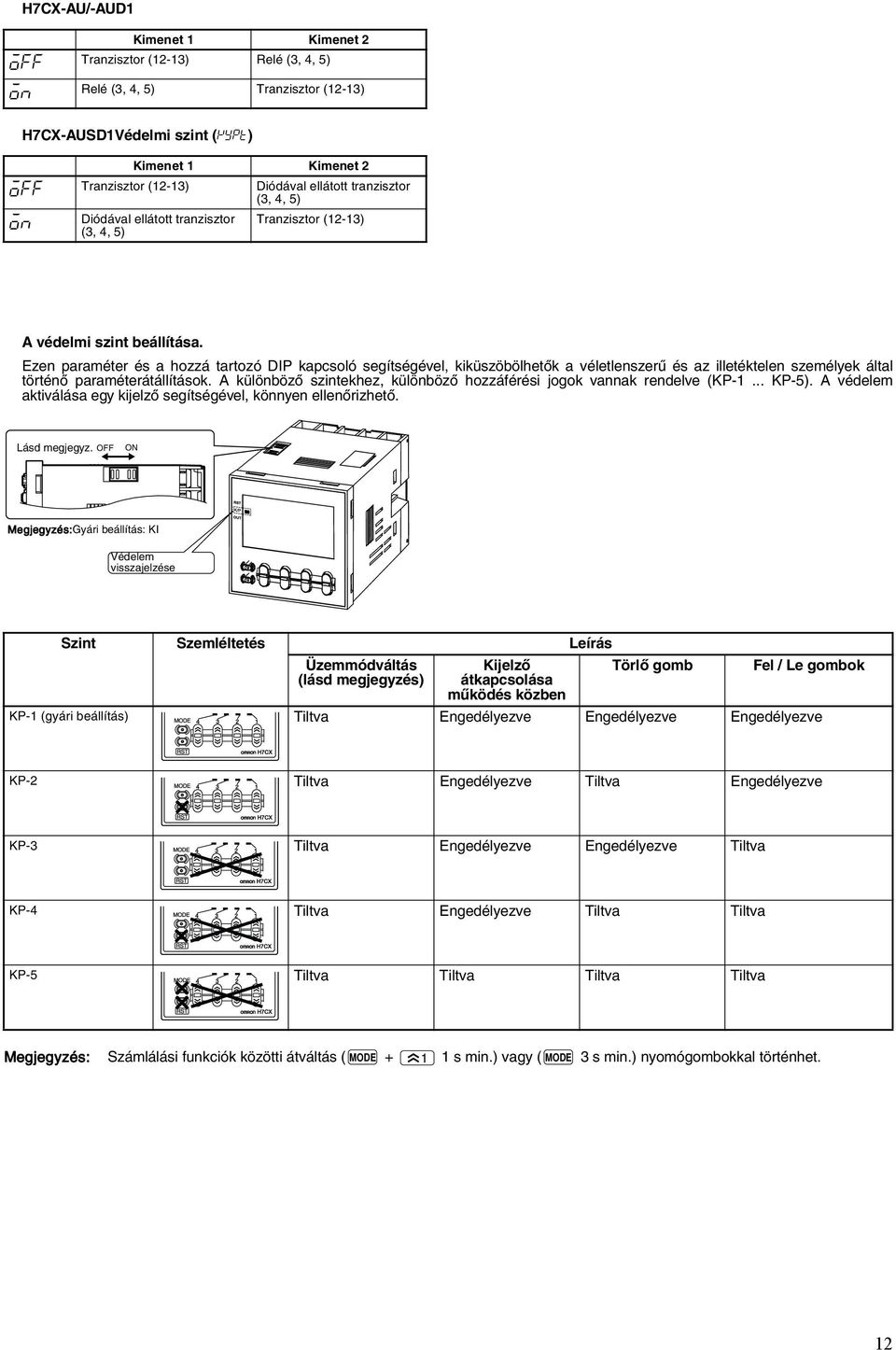

12 H7CX-AU/-AUD Kimenet Kimenet 2 off Tranzisztor (2-3) Relé (3, 4, 5) on Relé (3, 4, 5) Tranzisztor (2-3) H7CX-AUSDVédelmi szint (kypt) Kimenet Kimenet 2 off Tranzisztor (2-3) Diódával ellátott tranzisztor (3, 4, 5) on Diódával ellátott tranzisztor Tranzisztor (2-3) (3, 4, 5) A védelmi szint beállítása. Ezen paraméter és a hozzá tartozó DIP kapcsoló segítségével, kiküszöbölhetõk a véletlenszerû és az illetéktelen személyek által történõ paraméterátállítások. A különbözõ szintekhez, különbözõ hozzáférési jogok vannak rendelve (KP-... KP-5). A védelem aktiválása egy kijelzõ segítségével, könnyen ellenõrizhetõ. Lásd megjegyz. OFF ON Megjegyzés:Gyári beállítás: KI Védelem visszajelzése Szint Szemléltetés Leírás Üzemmódváltás (lásd megjegyzés) Kijelzõ átkapcsolása mûködés közben Törlõ gomb Fel / Le gombok KP- (gyári beállítás) Tiltva Engedélyezve Engedélyezve Engedélyezve KP-2 Tiltva Engedélyezve Tiltva Engedélyezve KP-3 Tiltva Engedélyezve Engedélyezve Tiltva KP-4 Tiltva Engedélyezve Tiltva Tiltva KP-5 Tiltva Tiltva Tiltva Tiltva Megjegyzés: Számlálási funkciók közötti átváltás ( MODE + s min.) vagy ( MODE 3 s min.) nyomógombokkal történhet. 2

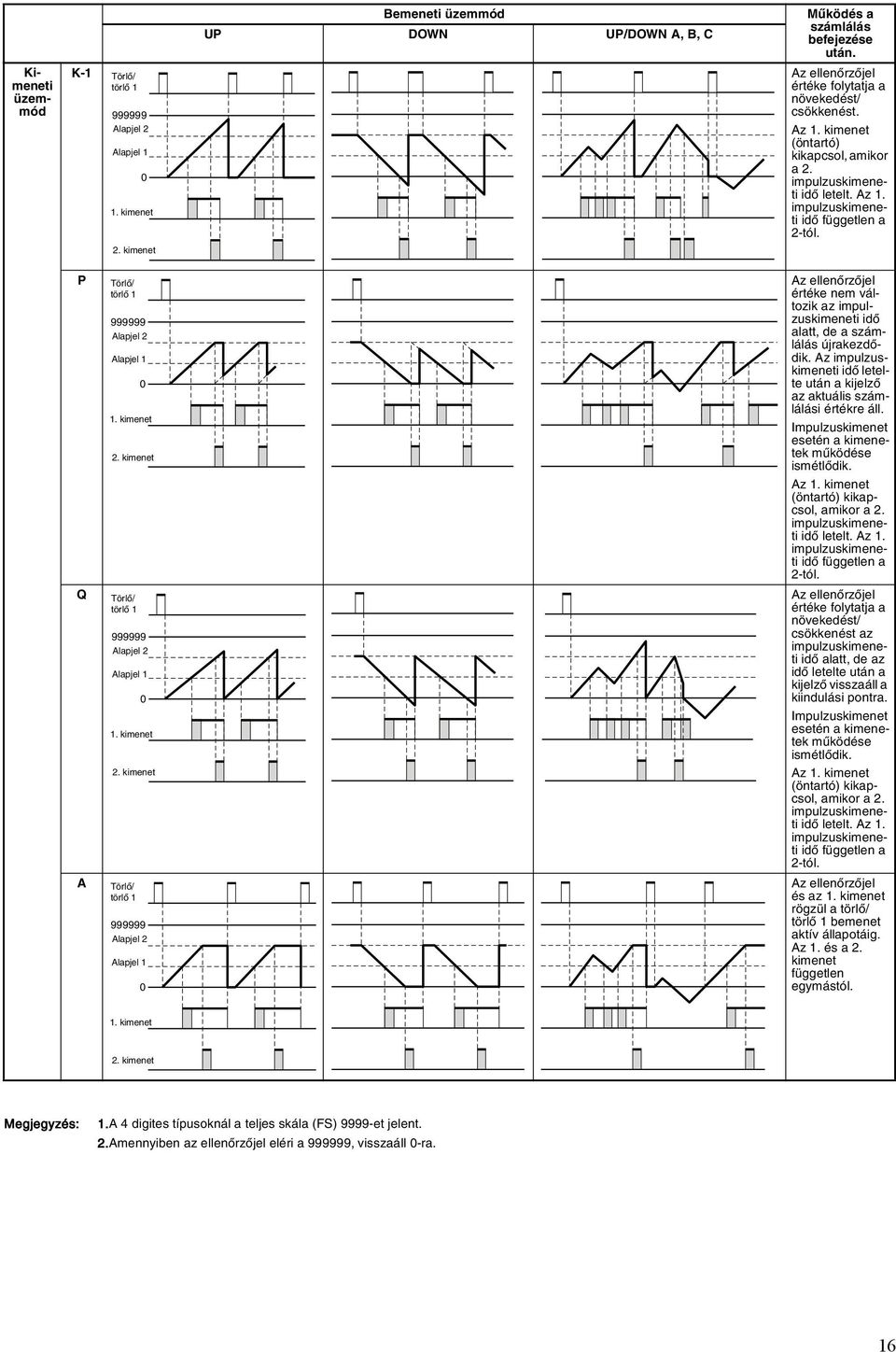

13 Futási üzemmód mûködése A nyomógombokkal állíthatók be a paraméterek értékei. A 6 digites típusoknal az értékek megváltoztatására a nyomógomb használandó. -lépcsõs számláló 2-lépcsõs szémláló Ellenõrzõjel Alapjel Ellenõrzõjel Alapjel Ellenõrzõjel Az ellenõrzõjel értékét mutatja. Alapjel (Alapjel, Alapjel 2) Beállítható az alapjel értéke. Amikor az ellenõrzõjel megyezik az alapjell, akkor az alapjelnek megfelelõ kimenet aktív állpotba kerül. Ellenõrzõjel Alapjel Összegzõ és elõválasztós számláló Ellenõrzõjel Alapjel Ellenõrzõjel/Alapjel U.a., mint az -lépcsõs számlálónál. Összegzõszámláló értéke Az összegzõszámláló értékét mutatja. Összegzõszámláló értéke Adagszámláló Ikerszámláló Ellenõrzõjel Alapjel Adagszámláló értéke Adagszámláló alapjel Ikerszámláló értéke Ikerszámláló alapjel ellenõrzõjele ellenõrzõjele Ellenõrzõjel/Alapjel U.a., mint az -lépcsõs számlálónál. Adagszámláló értéke Mutatja, hogy hányszor érte el az ellenõrzõjel az alapjelet. Adagszámláló alapjel Beállítható az adagszámláló alapjelének értéke. Amikor az adagszámláló értéke megegyezik az alapjelének értékével, akkor az adagszámláló kimenete (. kimenet) aktív állapotba kerül. Ikerszámláló értéke Összeadási kalkulációs mód esetén a és ellenõrzõjeleinek összegét, míg kivonási kalkulációs mód esetén a ellenõrzõjelébõl ellenõrzõjelének kivont értékét mutatja. Ikerszámláló alapjel Beállítható az ikerszámláló alapjelének értéke. Amennyiben az ikerszámláló értéke megegyezik az alapjelének értékével, akkor az ikerszámlálóhoz rendelt kimenet aktív állapotba kerül. / ellenõrzõjel A és ellenõrzõjeleinek értékeit mutatja. Megjegyzés: Mutatja a tápfeszültség bekapcsolása után látható kijelzést a beállított számlálási funkciónak megfelelõen. 3

14 Bemeneti üzemódok és ellenõrzõjel UP (Felfelé) Üzemmód : Számláló bemenet; : Tiltó (kapuzó) bemenet DOWN (Lefelé) Üzemmód : Számláló bemenet; : Tiltó (kapuzó) bemenet H L H L A Kapuzás A A Kapuzás A H L H L n 2 3 Megjegyzés: A jelnek a jel "L." szintje alatt kell érkeznie. a- nak nagyobbnak kell lennie, mint a bemeneti jelszélesség. : Tiltó (kapuzó) bemenet; : Számláló bemenet 4 5 n- n-2 n-3 Megjegyzés: A jelnek a jel "L." szintje alatt kell érkeznie. a- nak nagyobbnak kell lennie, mint a bemeneti jelszélesség. : Tiltó (kapuzó) bemenet; : Számláló bemenet n-4 n-5 H L H L A Kapuzás A A Kapuzás A H L H L n 2 Megjegyzés: A jelnek a jel "L." szintje alatt kell érkeznie. a- nak nagyobbnak kell lennie, mint a bemeneti jelszélesség n- n-2 Megjegyzés: A jelnek a jel "L." szintje alatt kell érkeznie. a- nak nagyobbnak kell lennie, mint a bemeneti jelszélesség. n-3 n-4 n-5 H L H L Present value UP/DOWN A A a-nak nagyobbnak kell lennie, mint a bemeneti jelszélesség. H L UP/DOWN B A Megjegyzés:.Ha a számlálási funkciónak ikerszámláló van beállítva, akkor a bemeneti üzemmód beállításától függetlenül a és a bemenet is számlálóbemenetként mûködik, úgy mint UP üzemmódban a bemenet. 2.a értékének a minimum bemeneti jelszélességnél, míg b értékének minimum a bementi jelszélesség felénél kell nagyobbnak lennie. Amennyiben ez a feltétel nem teljesül, akkor a számlálási hiba ± impulzus lehet. Bemeneti jelszélesség:6,7 ms (ha a maximális számlálási sebesség = 3 Hz) µs (ha a maximális számlálási sebesség = 5 khz) 3.A H és L szimbólumok jelentését lásd az alábbi táblázatban: Bemeneti üzemmód Feszültségmentes bemenet (NPN) Ellenörzõjel Ellenörzõjel Ellenörzõjel Ellenörzõjel Feszültségbemenet (PNP) Szimbólum H Rövidzár 4, VDC L Szakadás... 2 VDC H L Present value UP/DOWN C H L H L B B B B Present value b-nek nagyobbnak kell lennie, mint a bemeneti jelszélesség. 4

15 Bemeneti/kimeneti üzemmódok Az -lépcsõs számláló mûködése megegyezik a 2. kimenettel. 2-lépcsõs típus -lépcsõs, összegzõ és elõválasztós vagy ikerszámlálóként való használata esetén, az. kimenet és a 2. kimenet egyszerre kapcsol KI és BE.. kimenet impulzuskimenet (Az impulzuskimenet idejét a,... 99,99 s tartományon belül lehet állítani.) Öntartó kimenet Öntartó kimenet 2. kimenet impulzuskimenet Kimeneti üzemmód Bemeneti üzemmód UP DOWN UP/DOWN A, B, C Mûködés a számlálás befejezése után. N Törlõ/ törlõ Alapjel 2 A törlõ/törlõ bemenet aktív állapotáig rögzülnek a kimenetek és a kijelzõ. Alapjel. kimenet 2. kimenet F Törlõ/ törlõ Alapjel 2 Alapjel A törlõ/törlõ bemenet aktív állapotáig a kimenetek rögzülnek, a kijelzõn a számlálás tovább folyik.. kimenet 2. kimenet C R Törlõ/ törlõ Alapjel 2 Alapjel. kimenet 2. kimenet Törlõ/ törlõ Alapjel 2 Alapjel. kimenet 2. kimenet Amint eléri az ellenõrzõjel az alapjelet, az alapjel visszaáll a kiindulási állapotba. Az ellenõrzõjel kijelzõ a számlálás befejezése után nem változik a bérkezõ impulzusok hatására Impulzuskimenet esetén a kimenetek mûködése ismétlõdik. Az. kimenet (öntartó) kikapcsol, amikor a 2. impulzuskimeneti idõ letelt. Az. impulzuskimeneti idõ független a 2-tól. Az impulzuskimeneti idõ letelte után az ellenõrzõjel visszaáll a kiindulási állapotba Impulzuskimenet esetén a kimenetek mûködése ismétlõdik. Az. kimenet (öntartó) kikapcsol, amikor a 2. impulzuskimeneti idõ letelt. Az. impulzuskimeneti idõ független a 2-tól. Megjegyzés:.A 4 digites típusoknál a teljes skála (FS) 9999-et jelent. 2.Amennyiben az ellenõrzõjel eléri a , visszaáll -ra. 5

16 Kimeneti üzemmód Bemeneti üzemmód UP DOWN UP/DOWN A, B, C Mûködés a számlálás befejezése után. K- Törlõ/ Az ellenõrzõjel törlõ értéke folytatja a növekedést/ csökkenést. Alapjel 2 Az. kimenet (öntartó) Alapjel kikapcsol, amikor a 2. impulzuskimeneti idõ letelt. Az.. kimenet impulzuskimeneti idõ független a 2-tól. 2. kimenet P Q A Törlõ/ törlõ Alapjel 2 Alapjel. kimenet 2. kimenet Törlõ/ törlõ Alapjel 2 Alapjel. kimenet 2. kimenet Törlõ/ törlõ Alapjel 2 Alapjel Az ellenõrzõjel értéke nem változik az impulzuskimeneti idõ alatt, de a számlálás újrakezdõdik. Az impulzuskimeneti idõ letelte után a kijelzõ az aktuális számlálási értékre áll. Impulzuskimenet esetén a kimenetek mûködése ismétlõdik. Az. kimenet (öntartó) kikapcsol, amikor a 2. impulzuskimeneti idõ letelt. Az. impulzuskimeneti idõ független a 2-tól. Az ellenõrzõjel értéke folytatja a növekedést/ csökkenést az impulzuskimeneti idõ alatt, de az idõ letelte után a kijelzõ visszaáll a kiindulási pontra. Impulzuskimenet esetén a kimenetek mûködése ismétlõdik. Az. kimenet (öntartó) kikapcsol, amikor a 2. impulzuskimeneti idõ letelt. Az. impulzuskimeneti idõ független a 2-tól. Az ellenõrzõjel és az. kimenet rögzül a törlõ/ törlõ bemenet aktív állapotáig. Az. és a 2. kimenet független egymástól.. kimenet 2. kimenet Megjegyzés:.A 4 digites típusoknál a teljes skála (FS) 9999-et jelent. 2.Amennyiben az ellenõrzõjel eléri a , visszaáll -ra. 6

17 Öntartó Pillanatnyi kimenet kimenet (egyezés) (Az impulzuskimenet idejét a,... 99,99 s tartományon Kimeneti üzemmód belül lehet állítani.) Impulzuskimenet Bemeneti üzemmód UP/DOWN A, B, C Mûködés a számlálás befejezése után. K-2 Törlõ/ törlõ Az ellenõrzõjel értéke folytatja a növekedést/csökkenést. Csak impulzuskimeneti mûködés Alapjel 2 Alapjel kimenet 2. kimenet D Törlõ/ törlõ Alapjel 2 Alapjel Az ellenõrzõjel értéke folytatja a növekedést/csökkenést. Csak impulzuskimeneti mûködés. Az adott kimenet bekapcsol amíg az ellenõrzõjel megegyezik az adott alapjlellel.. kimenet 2. kimenet L Törlõ/ törlõ Alapjel 2 Alapjel Az ellenõrzõjel értéke folytatja a növekedést/csökkenést. Csak impulzuskimeneti mûködés. Az. kimenet rögzül, amíg az ellenõrzõjel kisebb vagy egyenlõ, mint az. alapjel. A 2. kimenet rögzül, amíg az ellenõrzõjel nagyobb vagy egyenlõ, mint a 2. alapjel.. kimenet H 2. kimenet Törlõ/ törlõ Alapjel 2 Alapjel kimenet Az ellenõrzõjel értéke folytatja a növekedést/csökkenést. Az. kimenet rögzül, amíg az ellenõrzõjel kisebb vagy egyenlõ, mint az. alapjel. A 2. kimenet rögzül, amíg az ellenõrzõjel nagyobb vagy egyenlõ, mint a 2. alapjel. Megjegyzés: A H üzemód csak a 2-lépcsõs számlálótípusokban található meg. 2. kimenet Megjegyzés:.A törlõ/törlõ bemenet aktív állapota alatt a számlálás nem mûködik. 2.Ha az impulzuskimeneti idõ alatt törlés érkezik, akkor a kimenet kikapcsol. 3.Ha az impulzuskimeneti idõ alatt ismételt egyezés lép fel, akkor az impulzusidõ újraindul. 7

18 Összegzõ és elõválasztós számlálási funkció mûködésmód A H7CX rendelkezik egy az -lépcsõs számlálótól független összegzõszámláló számlálási funkcióval, mely az összes beérkezõ impulzust számolja. Törlõ/törlõ Összegzõ törlõ/ törlõ 2 Ellenõrzõjel Összes impulzus Megjegyzés: A 4 digites típusoknál a teljes skála (FS) 9999-et jelent. Az összegzõszámláló értéke folytatja a növekedést, az ellenõrzõjel törlése után is. Az összegzõszámláló értéke a törlõ/törlõ 2 bemenettel vagy a törlõgombbal (amikor az összegzõszámláló értéke látható a kijelzõn) törölhetõ. Törlõgombbal való törlés esetén az összegzõszámláló törlésével egyidõben az ellenõrzõjel értéke is törlõdik. Az összegzõszámláló a ,999 ( ,999) tartományban tud számlálni. Ezen érték elérése után az összegzászámláló értéke visszaáll -ra. Adagszámló számlálási funkció mûködésmód A H7CX rendelkezik egy az -lépcsõs számlálótól független adagszámláló számlálási funkcióval, mely azt számolja, hogy hányszor érte el az ellenõrzõjel értéke az alapjel értékét. Törlõ Törlõ 2 (adagszámláló törlõ) Alapjel Ellenõrzõjel 2. kimenet Az adagszámláló tovább számol alapjelének elérése után. Az adagszámláló kimenete rögzül a hozzá tartozó törlés megérkeztéig. Az adagszámláló törlésekor az adagszámláló értéke törlõdik és az adagszámláló kimenete kikapcsol. Az adagszámláló értéke és a hozzá tartozó kimenet a törlõgomb megnyomására (amikor az adagszámláló értéke látható a kijelzõn) törlõdik. Ezen törlés használatakor az ellenõrzõjel értéke is törlõdik. Adagszáláló alapjel Adagszámláló értéke 2. kimenet (adagszáláló kimnenete) Megjegyzés: A fentiek a C kimeneti üzemmódra vonatkoznak. Megjegyzés:.Az adagszámláló törlõ bemenet aktív állapota -n tartja az adagszámláló értékét. 2.Ha az adagszámláló alapjelének értéke, akkor az adagszámláló mûködik, de a hozzá tartozó kimenet nem. 3.Ha az adagszámláló értéke eléri a ( digites típusok esetén), akkor az adagszámláló értéke visszaáll -ra. 4.Ha az adagszámláló kimenete egyszer bekapcsol, akkor a tápfeszültség ki majd visszakapcsolása után is bekapcsolt állapotban lesz. 5.Az adagszámláló kimenete bekapcsol, az adagszámláló alapjelének az adagszámláló értéke alá csökkentése esetén. 6.Ha az adagszámláló kimenete bekapcsol, akkor az adagszámláló alapjelének az adagszámláló értéke fölé állítása ellenére is bekapcsolva marad. 8

19 Ikerszámláló számlálási funkció mûködés Ikerszámláló esetén a kijelzõn két különbözõ bemeneten érkezõ impulzusok összegzése vagy kivonása látható. A kimenet addig van bekapcsolva, amíg az ikerszámláló alapjele megegyezik a kijelzõn látható értékkel. Az. és a 2. kimenet mindig egyszerre kapcsol BE ill. KI. Törlõ ( törlés) Törlõ 2 ( törlés) Ikerszámláló alapjele Ikerszámláló értéke ellenõrzõjel ellenõrzõjel Ikerszámláló kalkulációs mód = ADD Ikerszámláló értéke = PV + PV PV: ellenõrzõjel Ikerszámláló kalkulációs mód = SUB Ikerszámláló értéke = PV PV PV: ellenõrzõjel Törlõ ( törlés) Törlõ 2 ( törlés) Ikerszámláló alapjele Ikerszámláló értéke ellenõrzõjel ellenõrzõjel Az ikerszámláló mûködésmódját a számlálás befejezése után a beállított kimeneti üzemmód határozza meg. A ellenõrzõjelét a törlõ bemenettel, míg a ellenõrzõjelét a törlõ 2 bemenettel lehet törölni. A, a ellenõrzõjele és a kimenetek a törlõgomb megnyomására (amikor az ikerszámláló értéke, a ellenõrzõjele vagy a ellenõrzõjele látható a kijelzõn) törlõdik. Ezen törlés ideje alatt a és a bemenetre érkezõ impulzusok elvesznek. Kimenet, 2 Megjegyzés: A fentiek az N kimeneti üzemmódra Kimenet, 2 Megjegyzés: A fentiek a K-2 kimeneti üzemmódra Megjegyzés:.A bemenetre érkezõ impulzusok a törlõ bemenet aktív állapota alatt elvesznek, ez idõ alatt az ikerszámláló értéke számláló értékkel lesz kiszámolva. A törlõ bemenet a számlálóra nincs hatással. 2.A bemenetre érkezõ impulzusok a törlõ 2 bemenet aktív állapota alatt elvesznek, ez idõ alatt az ikerszámláló értéke számláló értékkel lesz kiszámolva. A törlõ 2 bemenet a számlálóra nincs hatással. 3.Az ikerszámláló számlálási tartománya ( digites típusok esetén). A és a számláló számlálási tartománya ( digites típusok esetén). Ha az ellenõrzõjel átlépi a es értéket ( digites típusok esetén), akkor a kijelzõn az FFFFFF (FFFF 4 digites típusok esetén) szimbolizálja a túlcsordulást, ezzel egyidejûleg minden számlálás megáll. Törlési funkciók listája Funkció Kijelzõ futási üzemmódban Törlõ/törlõ Összegzõ törlõ/ törlõ 2 Törlõ gomb -lépcsõs/2- lépcsõs számláló Ellenõrzõjel/ alapjel (, 2) Ellenõrzõjel és kimenet törlése. Nincs hatása. Ellenõrzõjel és kimenet törlése. Összegzõ és elõválasztós számláló Ellenõrzõjel/ alapjel Összegzõszámláló értéke Ellenõrzõjel/ alapjel Adagszámláló Adagszámláló értéke/alapjele Ikerszámláló értéke/alapjele Ikerszámláló ellenõrzõjele/ ellenõrzõjele Ellenõrzõjel és kimenet törlése. Ellenõrzõjel és kimenet törlése. Csak a ellenõrzõjelének törlése. Csak az összegzõszámláló értékének a törlése. Ellenõrzõjel és kimenet törlése. Ellenõrzõjel, összegzõszámláló értékének és a kimenet törlése. Adagszámláló és az adagszámláló kimenetének a törlése. Ellenõrzõjel és kimenet törlése. Ellenõrzõjel, adagszámláló értékének, kimenetének és az adagszámláló kimenetének a törlése. Csak a ellenõrzõjelének törlése., ellenõrzõjelének, az ikerszámláló értékének, kimenetének törlése. 9

20 Mûködés (Fordulatszámmérõ funkció) Átkapcsolás számláló funkcióról furdulatszámmérõ funkcióra A H7CX gyári beállítás szertint 2-lépcsõs számlálóként üzemel. (H7CX-AU@ típusok esetén -lépcsõs). A számláló funkcióról fordulatszámmérõ funkcióra való átkapcsolás folyamata a jobb oldali ábrán látható. A részleteket lásd a 26. oldalon. Számlálási funkció kiválasztás Tápfeszültség BE Futási üzemmód MODE + s min. (Lásd megjegyzés ) nyomógomb segítségével lehet átkapcsolni fordulatszámmérõ funkcióra Megjegyzés: A gomb elõtt a MODE gombot kell lenyomni Alapfunkciók beállítása Az alapfunkciók beállítása a DIP kapcsolók segítségével Gyõzödjön meg róla! ON OFF Megjegyzés: Gyári beállítás szerint minden DIP kapcsoló OFF állásban van. Elem OFF ON DIP kapcsolós Tiltva Engedélyezve beállítások engedélyezése/ tiltása 2 Számlálási 3 Hz khz sebesség 3 Fordulatszámmérõ Lásd a jobb oldali táblázatot 4 5 kimeneti üzemmód Átlagoló Lásd a jobb oldali táblázatot 6 folyamat NPN/PNP bemeneti mód NPN PNP DIP 3 DIP 4 Fordulatszámmérõ kimeneti üzemmód OFF OFF Felsõ és alsó határérték ON OFF Ablak OFF ON Felsõ határérték ON ON Alsó határérték DIP 5 DIP 6 Átlagoló folyamat OFF OFF KI (nincs átlagolás) ON OFF 2 mintavételenként OFF ON 4 mintavételenként ON ON 8 mintavételenként A DIP kapcsolók állapotának egyszerû megtekintése a kijelzõ segítségével A DIP kapcsolók állapota megtekinthetõ a kijelzõn is, a részleteket lásd a 26. oldalon. Megjegyzés:.Gyõzõdjõn meg az. DIP kapcsoló ON állapotáról. Ezen DIP kapcsoló OFF állapota esetén a DIP kapcsolós beállítások tiltva vannak. 2.A DIP kapcsolók által elvégzett beállítások csak a tápfeszültség ki majd újbóli bekapcsolása után aktiválódnak. Különleges funkciók beállítása Az alapfunkcióknak a DIP kapcsolókkal történõ beállítása után lehetõség van a különleges funkciók beállítására az elõlapon elhelyezkedõ nyomógombok segítségével. A részleteket lásd a 2. oldalon. Megjegyzés: A különleges funkciók közé tartoznak az ikerszámláló kalkulációs mód, az. kimeneti idõ (2-lépcsõs számláló esetében), A tizedespont elhelyezkedése, a skálázás, a kijelzõ színe, a kimeneti hozárendelés, és a védelmi szint. 2

21 Az összes funkció beállítása az elõlapon elhelyezkedõ nyomógombok segítségével Megjegyzés: A fordulatszámmérõ funkcióra való átkapcsolás részleteit lásd a 26. oldalon. Beállítások, melyek csak az elõlapon elhelyezkedõ nyomógombok segítségével végezhetõk Futási üzemmód Tápfeszültség BE (Lásd megjegyz..) 3s min. (Lásd megjegyz. 2.) 3s min. Fordulatszámmérõ kimeneti üzemmód A futási üzemmód részleteit lásd a 24. oldalon. Megjegyzés:.Amennyiben mûködés közben történik a belépés a beállítási üzemmódba, akkor a mûködés tovább folyik. 2.A beállítások megváltoztatása az elsõ futási üzemmódba való lépéskor aktiválódik. Ha a beállítások megváltoztak, akkor futási üzemmódba való lépéskor a számláló törlõdik (az ellenõrzõjel és a kimenetek törlõdnek). Az inverz karakterek jelentik a gyári beállítást. A beállítási üzemmódba való belépés, csak az. DIP kapcsoló OFF állása esetén lehetséges (gyári beállítás). Az. DIP kapcsoló OFF állása esetén a beállítandó paraméterek helyett jelenik meg a kijelzõn. A nyomógombokkal állíthatók be a paraméterek értékei. A 6 digites típusoknal az értékek megváltoztatására a nyomógomb használandó. (Alsó/felsõ határérték) (Ablak) (Felsõ határérték) (Alsó határérték) Számlálási sebesség (3Hz) (khz) Tizedespont elhelyezkedés Function setting mode Skálázási érték Átlagolás Automata nullázó idõ (Nincs tizedespont) (,) (Nincs átlagolás) (,s) ~ ~ ~ (99,9s) (,) (Átlagolás minden 2. mérés után) (Tizedespont az. digit után) (99,999) (Átlagolás minden 4. mérés után) (Tizedespont az 2. digit után) (Átlagolás minden 8. mérés után) (Tizedespont az 3. digit után) Éledési idõ (,s) ~ (99,9s) NPN/PNP Bemeneti mód (NPN bemenet) (PNP bemenet) Kijelzõ színe (Piros) (Zöld) (Piros-zöld) (Zöld-piros) Kimeneti hozzárendelés Megjegyzés:Csak a H7CX-AU@ típusok esetén jelenik meg. Védelmi szint (KP-) (KP-2) (KP-3) (KP-4) (KP-5) 2

22 Paraméterek leírása Fordulatszámmérõ kimeneti üzemmód (totm) (Elérhetõség: DIP kapcs./nyomógomb.) Az. és a 2. vezérlõkimenet mûködésmódját határozza meg az. és 2. alapjel függvényében. A kimeneti üzemmód lehet alsó/ felsõ határérték (HI-LO), ablak (AREA), felsõ határérték (HI-HI), és alsó határérték (LO-LO). (A kimeneti üzemmódok mûködésének részleteit lásd a Kimeneti üzemmódok résznél a 25. oldalon.) Számlálási sebesség (cnts) (Elérhetõség: DIP kapcs./ nyomógomb.) A bemenet maximális számlálási sebességét határozza meg (3 Hz/ khz). Kontaktusbemenet (relé, kapcsoló, nyomógomb, stb.) használata esetén a 3 Hz-es értéket kell használni a prellezés kiküszöbölésének érdekében. Tizedespont elhelyezkedés (dp) A mért értékben az. kimenet alapjelében és a 2. kimenet alapjelében elhelyezkedõ tizedespont helyét határozza meg. Skálázási érték (pscl) A skálázási érték megadásával lehetõség van a beérkezõ impulzusokat kívánság szerinti mértékegységre konvertálni, így lehetõvé téve az adott gép tényleges mozgási, forgási sebességének kijelzését. Ezen funkció használata nélkül a bemeneti frekvencia (Hz) kerül kijelzésre. A beérkezõ impulzusok és a kijelzett érték közötti összefüggést az alábbi egyenlõség alapján lehet meghatározni. A skálázási értéket a kijelezni kívánt mértékegység alapján kell meghatározni. Kijelzett érték = f a f: Bemeneti frekvencia (s alatt beérkezõ impulzusok száma) a: Skálázási érték. Forgási sebesség kijelzése Kijelzési mértékegység Skálázási érték (a) rpm (fordulat / perc) /N 6 rps (fordulat / másodperc) /N N: fordulat alatt beérkezõ impulzusok száma. Példa: fordulatonként 5 impulzust kibocsátó jeladó esetén a forgási rpm formában való kijelzéséhez a következõket kell beállítani:. Tizedespont elhelyezkedése a. digit után. 2. Az egyenlõséget használva, a skálázási érték: /N 6 = 6/5 = Kerületi sebesség Kijelzett mértékegység Skálázási érték (a) m/min (méter / perc) πd /N 6 m/s (méter / másodperc) πd /N N: fordulat alatt beérkezõ impulzusok száma. d: A forgó test átmérõje (m). πd: Kerület (m). d: A forgó test átmérõje Átlagoló folyamat (aug) (Elérhetõség: DIP kapcs./ nyomógomb.) A kijelzõ villogásának és a kimenet prellezésének a kiküszöbölésére az átlagolási folyamat nyújt megfelelõ megoldást. (egyszerû átlag). Az átlagolási folyamat 4 szinttel rendelkezik: nincs átlagolás, 2 mérésenként, 4 mérésenként, vagy 8 mérésenként. A mérési ciklus idejét megkapjuk, ha a mintavételi idõt (2 ms) megszorozzuk az átlagolási folyamat beállítási értékével. Ingadozó bemenet esetén a stabil kijelzés eléréséhez be kell kapcsolni az átlagolási folyamatot. Az optimális beállítási értéket mindig az adott alkalmazás határozza meg. Automatikus nullázási idõ (aut=) Azt az idõt határozza meg, amely alatt, ha nem érkezik impiulzus a számláló bemenetére, akkor az idõ letelte után áll a számláló kijelzõje értékre. Az automatikus nullázási idõ értékét a beállítási tartományon belül (,... 99,9s) egy kicsit nagyobb értékre kell állítani, mint a becsült legnagyobb idõintervallum a beérkezõ impulzusok között. Az automatikus nullázási idõ értékének a beérkezõ impulzusok között eltelt idõnél kisebb értékre állítása pontatlan mérést erredményez. A túl hosszú idõ beállítása is problémát okozhat, mivel ebben az esetben az alarmkimenet késleltetve jelzi a forgás abbamaradását. Éledési idõ (stmr) Ez az idõ megakadályozza a tápfeszültség bekapcsolása utáni instabil bemeneti jelek által elõidézett nem kívánt kimeneti kapcsolásokat, azaz a tápfeszültség bekapcsolása után ezen idõ leteltéig (,... 99,9s) a bemeneti jelek mérése szünetel. Ennek a beállításnak a segítségével tiltható a mérés és a kimenetek addig, amíg a mérendõ test forgási sebessége el nem éri a normál üzemi sebességet, abban az esetben, ha a H7CX és a mérendõ test forgatását végzõ szerv egyidejûleg kapják meg a tápfeszültséget. NPN/PNP Bemeneti mód (imod) Meghatározható a bemeneti jel formátuma, mely lehet NPN (feszültségmentes) vagy PNP (feszültség). A beállított érték mind a három külsõ bemenetre egyaránt vonatkozik. A bemeneti csatlakozások leírását lásd a A fenti áramköri felépítés a feszültségmentes (NPN) bemenetet szemlélteti. résznél a 3. oldalon. Kijelzõ színe (colr) Az ellenõrzõjel kijelzésére használt kijelzõ színének megadása. red grn r-g (Lásd megjegyzés.) g-r (Lásd megjegyzés 2.) Kijelzõ Összehasonlítási érték (alsó határérték) Tápfeszültség Kimenet (alsó határérték) Kimenet KI PIROS (fix) ZÖLD (fix) Éledési idõ A mért érték PIROS színû kijelzése, amennyiben mindkét kimenet kikapcsolt állapotú. A mért érték ZÖLD színû kijelzése, amennyiben mindkét kimenet kikapcsolt állapotú. Idõ Kiement BE A mért érték ZÖLD színû kijelzése, amennyiben mindkét kimenet bekapcsolt állapotú. A mért érték PIROS színû kijelzése, amennyiben mindkét kimenet bekapcsolt állapotú. Megjegyzés:.Ha a fordulatszámmérõ kimenete terület üzemmódon áll, akkor a mért érték kijelzése PIROS színû, amennyiben az. kimenet kikapcsolt, és ZÖLD színû, amennyibení az. kimenet bekpcsolt állapotú. 2.Ha a fordulatszámmérõ kimenete terület üzemmódon áll, akkor a mért érték kijelzése ZÖLD színû, amennyiben az. kimenet kikapcsolt, és PIROS színû, amennyiben az. kimenet bekpcsolt állapotú. 22
