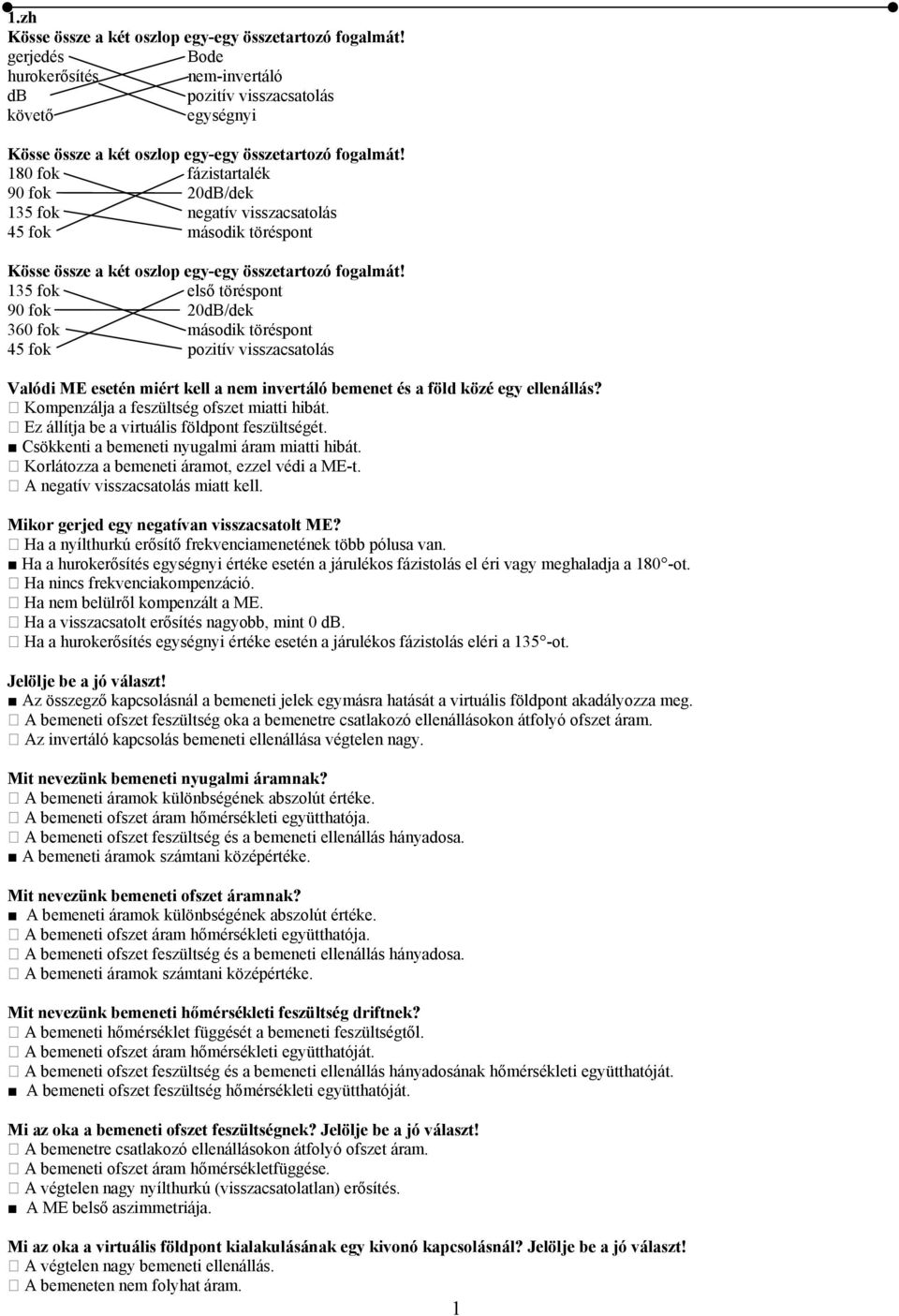

1 1.zh Kösse össze a két oszlop egy-egy összetartozó fogalmát! gerjedés Bode hurokerősítés nem-invertáló db pozitív visszacsatolás követő egységnyi Kösse össze a két oszlop egy-egy összetartozó fogalmát! 180 fok fázistartalék 90 fok 20dB/dek 135 fok negatív visszacsatolás 45 fok második töréspont Kösse össze a két oszlop egy-egy összetartozó fogalmát! 135 fok első töréspont 90 fok 20dB/dek 360 fok második töréspont 45 fok pozitív visszacsatolás Valódi ME esetén miért kell a nem invertáló bemenet és a föld közé egy ellenállás? Kompenzálja a feszültség ofszet miatti hibát. Ez állítja be a virtuális földpont feszültségét. Csökkenti a bemeneti nyugalmi áram miatti hibát. Korlátozza a bemeneti áramot, ezzel védi a ME-t. A negatív visszacsatolás miatt kell. Mikor gerjed egy negatívan visszacsatolt ME? Ha a nyílthurkú erősítő frekvenciamenetének több pólusa van. Ha a hurokerősítés egységnyi értéke esetén a járulékos fázistolás el éri vagy meghaladja a 180 -ot. Ha nincs frekvenciakompenzáció. Ha nem belülről kompenzált a ME. Ha a visszacsatolt erősítés nagyobb, mint 0 db. Ha a hurokerősítés egységnyi értéke esetén a járulékos fázistolás eléri a 135 -ot. Jelölje be a jó választ! Az összegző kapcsolásnál a bemeneti jelek egymásra hatását a virtuális földpont akadályozza meg. A bemeneti ofszet feszültség oka a bemenetre csatlakozó ellenállásokon átfolyó ofszet áram. Az invertáló kapcsolás bemeneti ellenállása végtelen nagy. Mit nevezünk bemeneti nyugalmi áramnak? A bemeneti áramok különbségének abszolút értéke. A bemeneti ofszet áram hőmérsékleti együtthatója. A bemeneti ofszet feszültség és a bemeneti ellenállás hányadosa. A bemeneti áramok számtani középértéke. Mit nevezünk bemeneti ofszet áramnak? A bemeneti áramok különbségének abszolút értéke. A bemeneti ofszet áram hőmérsékleti együtthatója. A bemeneti ofszet feszültség és a bemeneti ellenállás hányadosa. A bemeneti áramok számtani középértéke. Mit nevezünk bemeneti hőmérsékleti feszültség driftnek? A bemeneti hőmérséklet függését a bemeneti feszültségtől. A bemeneti ofszet áram hőmérsékleti együtthatóját. A bemeneti ofszet feszültség és a bemeneti ellenállás hányadosának hőmérsékleti együtthatóját. A bemeneti ofszet feszültség hőmérsékleti együtthatóját. Mi az oka a bemeneti ofszet feszültségnek? Jelölje be a jó választ! A bemenetre csatlakozó ellenállásokon átfolyó ofszet áram. A bemeneti ofszet áram hőmérsékletfüggése. A végtelen nagy nyílthurkú (visszacsatolatlan) erősítés. A ME belső aszimmetriája. Mi az oka a virtuális földpont kialakulásának egy kivonó kapcsolásnál? Jelölje be a jó választ! A végtelen nagy bemeneti ellenállás. A bemeneten nem folyhat áram. 1

2 A zérus értékű kimeneti ellenállás. A végtelen nagy nyílthurkú (visszacsatolatlan) erősítés. A negatív visszacsatolás. Nincs is virtuális földpont. Lehet-e egy belülről nem kompenzált ME-t negatívan visszacsatolt kapcsolásban használni? Jelölje be a jó választ! O Igen, mindig. O Nem. O Igen, de csak egyszeres zárthurkú erősítésként. Igen, de csak akkor, ha a hurokerősítés görbéjének 0 db-es tengelye a ME második töréspontja felett metszi a nyílthurkú görbéjét. O Igen, de csak akkor, ha a hurokerősítés görbéjének 0 db-es tengelye a ME második töréspontja alatt metszi a nyílthurkú görbéjét. Lehet-e egy belülről kompenzált ME-t negatívan visszacsatolt kapcsolásban használni? Jelölje be a jó választ! Igen, mindig. O Nem. O Igen, de csak egyszeres zárthurkú erősítésként. O Igen, de csak akkor, ha a hurokerősítés görbéjének 0 db-es tengelye a ME második töréspontja felett metszi a nyílthurkú görbéjét. O Igen, de csak akkor, ha a hurokerősítés görbéjének 0 db-es tengelye a ME második töréspontja alatt metszi a nyílthurkú görbéjét. Mi a frekvencia független negatív VCS hatása egy valódi ME esetén? Jelölje be a jó válaszokat! Az eredő erősítés érétke közelítőleg 1/. Az eredő erősítés nem függ a frekvenciától. Az eredő erősítés mindig kisebb, mint A. Az eredő erősítés relatív bizonytalansága gyakorlatilag csak bizonytalanságától függ. Az eredő erősítés nagyobb frekvenciáján éri el az egységnyi értéket, mint VCS nélkül. Mi az oka a virtuális földpont kialakulásának egy invertáló kapcsolásnál? Jelölje be a jó válaszokat! A végtelen nagy bemeneti ellenállás. A bemeneten nem folyhat áram. A zérus értékű kimeneti ellenállás. A végtelen nagy nyílthurkú (visszacsatolatlan) erősítés. A negatív visszacsatolás. Mi igaz az alábbi állítások közül? Jelölje be az igaz válaszokat! A bemeneti ofszet feszültség függ a hőmérséklettől. Az összegző kapcsolásnál a bemeneti jelek egymásra hatását a virtuális földpont akadályozza meg. A bementi nyugalmi áram értéke nem függ a hőmérséklettől. A bemeneti ofszet feszültség oka a bemenetre csatlakozó ellenállásokon átfolyó ofszet áram. A kivonó kapcsolás erősítése nem lehet nagyobb 1-nél. Melyik kapcsolásnál NEM jelent problémát a közös jel erősítés véges értéke? Jelölje be a jó válaszokat! kivonó összeadó követő invertáló nem invertáló Melyik kapcsolásnál problémát a közös jel erősítés véges értéke? Jelölje be a jó válaszokat! kivonó összeadó invertáló integrátor invertáló erősítő nem invertáló erősítő Mi az oka a virtuális földpont kialakulásának egy invertáló kapcsolásnál? Jelölje be a NEM jó válaszokat! A végtelen nagy bemeneti ellenállás. A bemeneten nem folyhat áram. A végtelen nagy nyílthurkú (visszacsatolatlan) erősítés. A negatív visszacsatolás. Mi igaz az alábbi állítások közül? Jelölje be az igaz állításokat! A bemeneti hőmérsékleti áram drift értéke függ a hőmérséklettől. A kivonó kapcsolásnál a bemeneti jelek egymásra hatását a virtuális földpont akadályozza meg. 2

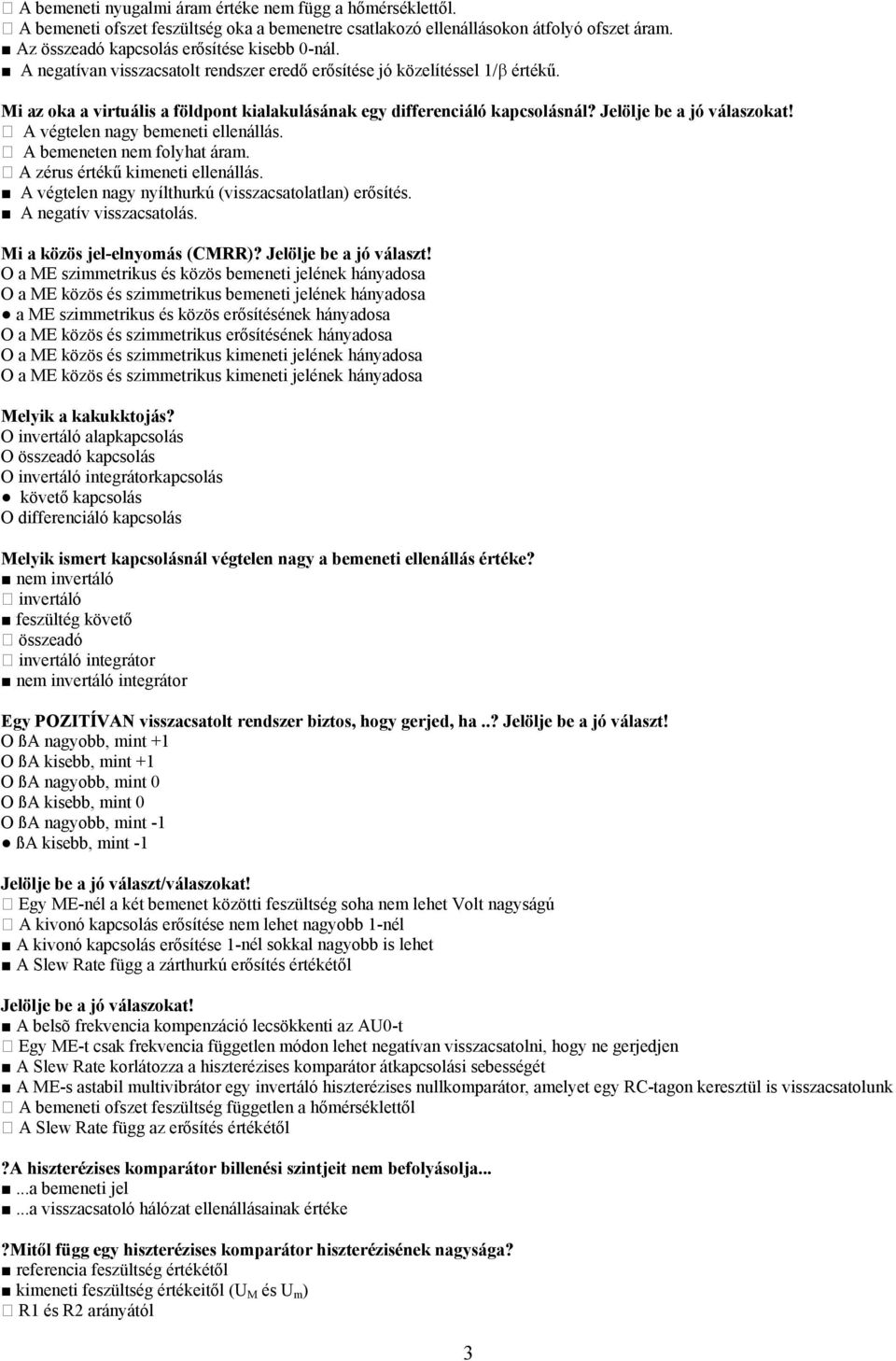

3 A bemeneti nyugalmi áram értéke nem függ a hőmérséklettől. A bemeneti ofszet feszültség oka a bemenetre csatlakozó ellenállásokon átfolyó ofszet áram. Az összeadó kapcsolás erősítése kisebb 0-nál. A negatívan visszacsatolt rendszer eredő erősítése jó közelítéssel 1/ értékű. Mi az oka a virtuális a földpont kialakulásának egy differenciáló kapcsolásnál? Jelölje be a jó válaszokat! A végtelen nagy bemeneti ellenállás. A bemeneten nem folyhat áram. A zérus értékű kimeneti ellenállás. A végtelen nagy nyílthurkú (visszacsatolatlan) erősítés. A negatív visszacsatolás. Mi a közös jel-elnyomás (CMRR)? Jelölje be a jó választ! O a ME szimmetrikus és közös bemeneti jelének hányadosa O a ME közös és szimmetrikus bemeneti jelének hányadosa a ME szimmetrikus és közös erősítésének hányadosa O a ME közös és szimmetrikus erősítésének hányadosa O a ME közös és szimmetrikus kimeneti jelének hányadosa O a ME közös és szimmetrikus kimeneti jelének hányadosa Melyik a kakukktojás? O invertáló alapkapcsolás O összeadó kapcsolás O invertáló integrátorkapcsolás követő kapcsolás O differenciáló kapcsolás Melyik ismert kapcsolásnál végtelen nagy a bemeneti ellenállás értéke? nem invertáló invertáló feszültég követő összeadó invertáló integrátor nem invertáló integrátor Egy POZITÍVAN visszacsatolt rendszer biztos, hogy gerjed, ha..? Jelölje be a jó választ! O ßA nagyobb, mint +1 O ßA kisebb, mint +1 O ßA nagyobb, mint 0 O ßA kisebb, mint 0 O ßA nagyobb, mint -1 ßA kisebb, mint -1 Jelölje be a jó választ/válaszokat! Egy ME-nél a két bemenet közötti feszültség soha nem lehet Volt nagyságú A kivonó kapcsolás erősítése nem lehet nagyobb 1-nél A kivonó kapcsolás erősítése 1-nél sokkal nagyobb is lehet A Slew Rate függ a zárthurkú erősítés értékétől Jelölje be a jó válaszokat! A belsõ frekvencia kompenzáció lecsökkenti az AU0-t Egy ME-t csak frekvencia független módon lehet negatívan visszacsatolni, hogy ne gerjedjen A Slew Rate korlátozza a hiszterézises komparátor átkapcsolási sebességét A ME-s astabil multivibrátor egy invertáló hiszterézises nullkomparátor, amelyet egy RC-tagon keresztül is visszacsatolunk A bemeneti ofszet feszültség független a hőmérséklettől A Slew Rate függ az erősítés értékétől?a hiszterézises komparátor billenési szintjeit nem befolyásolja......a bemeneti jel...a visszacsatoló hálózat ellenállásainak értéke?mitől függ egy hiszterézises komparátor hiszterézisének nagysága? referencia feszültség értékétől kimeneti feszültség értékeitől (U M és U m ) R1 és R2 arányától 3

4 A billenési pontok feszültségeitől (U f, U a ) a visszacsatoló hálózat ellenállásainak aránya?mitől függ a hiszterézises komparátor U M és U m különbsége? R1 és R2 arányától A billenési pontok feszültségeitől (U f és U a ) referencia feszültség értékétől kimeneti feszültség értékeitől (U M és U m ) Mekkora a képen látható kapcsolás erősítése? A kapcsolás erősítése: 5 Mekkora a képen látható kapcsolás erősítése? A kapcsolás erősítése: -4 Mekkora a képen látható kapcsolás erősítése? A kapcsolás erősítése: 2 4

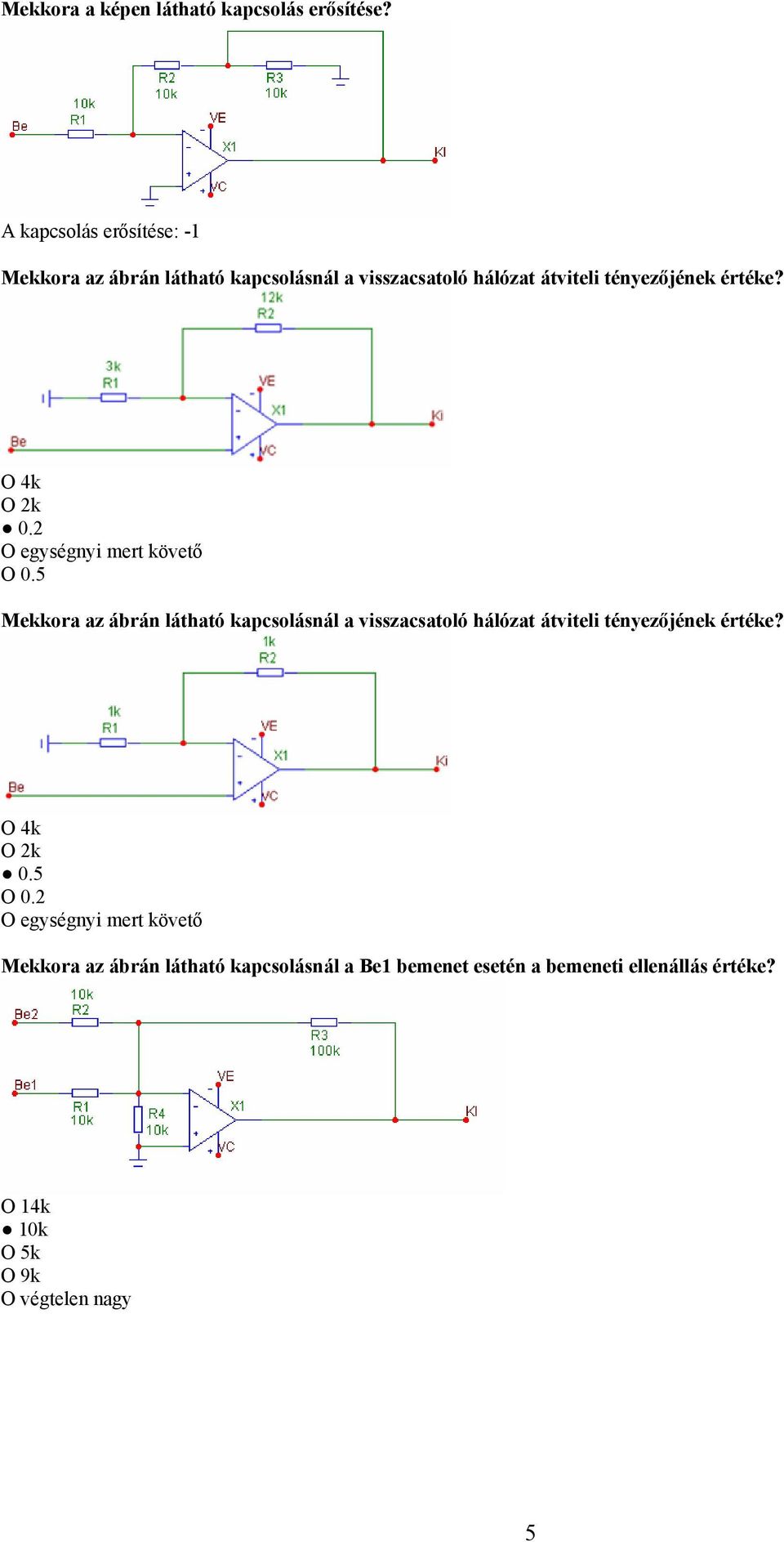

5 Mekkora a képen látható kapcsolás erősítése? A kapcsolás erősítése: -1 Mekkora az ábrán látható kapcsolásnál a visszacsatoló hálózat átviteli tényezőjének értéke? O 4k O 2k 0.2 O egységnyi mert követő O 0.5 Mekkora az ábrán látható kapcsolásnál a visszacsatoló hálózat átviteli tényezőjének értéke? O 4k O 2k 0.5 O 0.2 O egységnyi mert követő Mekkora az ábrán látható kapcsolásnál a Be1 bemenet esetén a bemeneti ellenállás értéke? O 14k 10k O 5k O 9k O végtelen nagy 5

6 Mekkora az ábrán látható kapcsolásnál a Be2 bemenet esetén a bemeneti ellenállás értéke? O 10k 20k O 5k O 40k O végtelen nagy Mekkora a képen látható kapcsolásban a Be1 bemenet feszültsége, ha a Be2 bemenet +1 voltos feszültségen van, és a kimeneten 2 voltot mérünk? A Be1 bemenet feszültsége: 3 V Mekkora a képen látható kapcsolás bemeneti ellenállása? O végtelen nagy O 5k 10k O 20k Mekkora a képen látható kapcsolásban a Be2 bemenet feszültsége, ha a Be1 bemenet +1 voltos feszültségen van, és a kimeneten 5 voltot mérünk? A Be2 bemenet feszültsége: -4 V 6

7 Mekkora az ábrán látható kapcsolásnál a kimeneti feszültség abszolút értéke, ha a Be1 bemenet feszültsége -2mV és a Be2 bemenet feszültsége +12mV? A kimeneti feszültség abszolút értéke: 100mV Mekkora az ábrán látható kapcsolásnál a kimeneti feszültség abszolút értéke, ha a Be1 bemenet feszültsége 1mV és a Be2 bemenet feszültsége 2mV? A kimeneti feszültség abszolút értéke: 30mV Mekkora az ábrán látható kapcsolásnál az időállandó értéke? O A bemenetre csatlakozó ellenállás miatt nem számítható ki egyértelműen O 0.01s 100ms O 100us O 0.5ms O 20ms O 50us 7

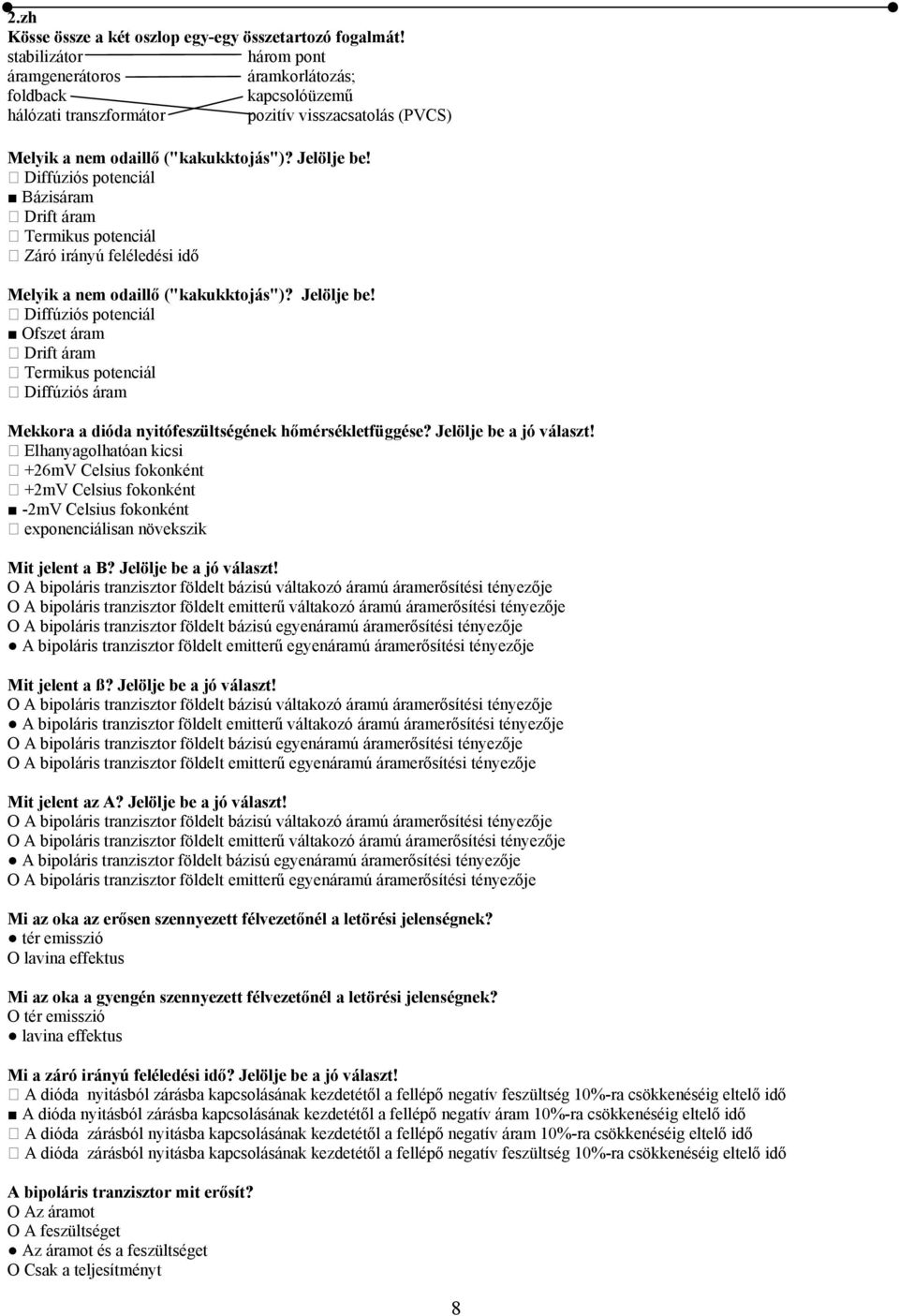

8 2.zh Kösse össze a két oszlop egy-egy összetartozó fogalmát! stabilizátor három pont áramgenerátoros áramkorlátozás; foldback kapcsolóüzemű hálózati transzformátor pozitív visszacsatolás (PVCS) Melyik a nem odaillő ("kakukktojás")? Jelölje be! Diffúziós potenciál Bázisáram Drift áram Termikus potenciál Záró irányú feléledési idő Melyik a nem odaillő ("kakukktojás")? Jelölje be! Diffúziós potenciál Ofszet áram Drift áram Termikus potenciál Diffúziós áram Mekkora a dióda nyitófeszültségének hőmérsékletfüggése? Jelölje be a jó választ! Elhanyagolhatóan kicsi +26mV Celsius fokonként +2mV Celsius fokonként -2mV Celsius fokonként exponenciálisan növekszik Mit jelent a B? Jelölje be a jó választ! O A bipoláris tranzisztor földelt bázisú váltakozó áramú áramerősítési tényezője O A bipoláris tranzisztor földelt emitterű váltakozó áramú áramerősítési tényezője O A bipoláris tranzisztor földelt bázisú egyenáramú áramerősítési tényezője A bipoláris tranzisztor földelt emitterű egyenáramú áramerősítési tényezője Mit jelent a ß? Jelölje be a jó választ! O A bipoláris tranzisztor földelt bázisú váltakozó áramú áramerősítési tényezője A bipoláris tranzisztor földelt emitterű váltakozó áramú áramerősítési tényezője O A bipoláris tranzisztor földelt bázisú egyenáramú áramerősítési tényezője O A bipoláris tranzisztor földelt emitterű egyenáramú áramerősítési tényezője Mit jelent az A? Jelölje be a jó választ! O A bipoláris tranzisztor földelt bázisú váltakozó áramú áramerősítési tényezője O A bipoláris tranzisztor földelt emitterű váltakozó áramú áramerősítési tényezője A bipoláris tranzisztor földelt bázisú egyenáramú áramerősítési tényezője O A bipoláris tranzisztor földelt emitterű egyenáramú áramerősítési tényezője Mi az oka az erősen szennyezett félvezetőnél a letörési jelenségnek? tér emisszió O lavina effektus Mi az oka a gyengén szennyezett félvezetőnél a letörési jelenségnek? O tér emisszió lavina effektus Mi a záró irányú feléledési idő? Jelölje be a jó választ! A dióda nyitásból zárásba kapcsolásának kezdetétől a fellépő negatív feszültség 10%-ra csökkenéséig eltelő idő A dióda nyitásból zárásba kapcsolásának kezdetétől a fellépő negatív áram 10%-ra csökkenéséig eltelő idő A dióda zárásból nyitásba kapcsolásának kezdetétől a fellépő negatív áram 10%-ra csökkenéséig eltelő idő A dióda zárásból nyitásba kapcsolásának kezdetétől a fellépő negatív feszültség 10%-ra csökkenéséig eltelő idő A bipoláris tranzisztor mit erősít? O Az áramot O A feszültséget Az áramot és a feszültséget O Csak a teljesítményt 8

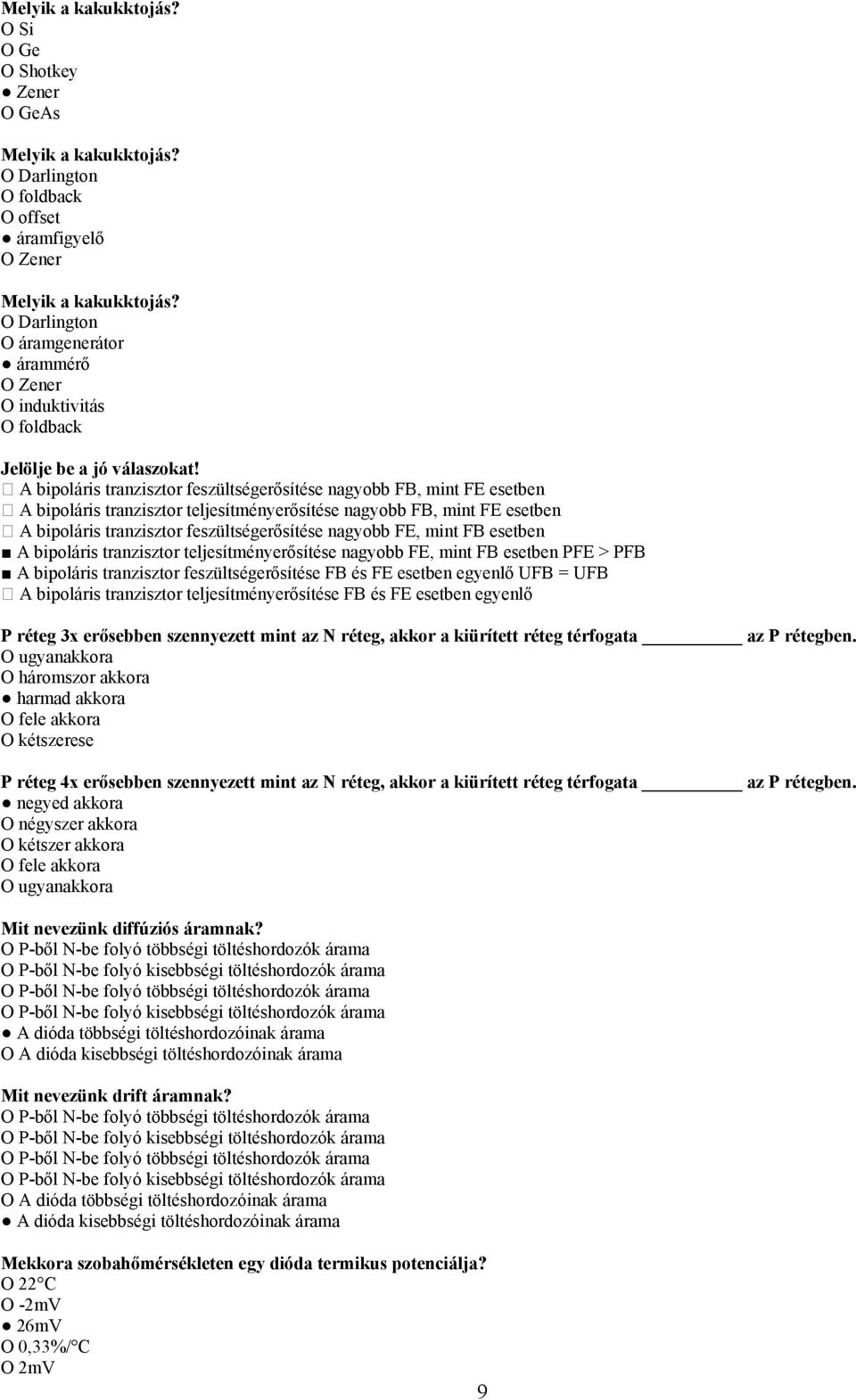

9 Melyik a kakukktojás? O Si O Ge O Shotkey Zener O GeAs Melyik a kakukktojás? O Darlington O foldback O offset áramfigyelő O Zener Melyik a kakukktojás? O Darlington O áramgenerátor árammérő O Zener O induktivitás O foldback Jelölje be a jó válaszokat! A bipoláris tranzisztor feszültségerősítése nagyobb FB, mint FE esetben A bipoláris tranzisztor teljesítményerősítése nagyobb FB, mint FE esetben A bipoláris tranzisztor feszültségerősítése nagyobb FE, mint FB esetben A bipoláris tranzisztor teljesítményerősítése nagyobb FE, mint FB esetben PFE > PFB A bipoláris tranzisztor feszültségerősítése FB és FE esetben egyenlő UFB = UFB A bipoláris tranzisztor teljesítményerősítése FB és FE esetben egyenlő P réteg 3x erősebben szennyezett mint az N réteg, akkor a kiürített réteg térfogata az P rétegben. O ugyanakkora O háromszor akkora harmad akkora O fele akkora O kétszerese P réteg 4x erősebben szennyezett mint az N réteg, akkor a kiürített réteg térfogata az P rétegben. negyed akkora O négyszer akkora O kétszer akkora O fele akkora O ugyanakkora Mit nevezünk diffúziós áramnak? O P-ből N-be folyó többségi töltéshordozók árama O P-ből N-be folyó kisebbségi töltéshordozók árama O P-ből N-be folyó többségi töltéshordozók árama O P-ből N-be folyó kisebbségi töltéshordozók árama A dióda többségi töltéshordozóinak árama O A dióda kisebbségi töltéshordozóinak árama Mit nevezünk drift áramnak? O P-ből N-be folyó többségi töltéshordozók árama O P-ből N-be folyó kisebbségi töltéshordozók árama O P-ből N-be folyó többségi töltéshordozók árama O P-ből N-be folyó kisebbségi töltéshordozók árama O A dióda többségi töltéshordozóinak árama A dióda kisebbségi töltéshordozóinak árama Mekkora szobahőmérsékleten egy dióda termikus potenciálja? O 22 C O -2mV 26mV O 0,33%/ C O 2mV 9

10 Egy diódán nyitóirányban 7 Voltot mérünk, lehetséges-e ez? O Lehetséges, ez egy 7 Voltos Si dióda O Ez egy Shottkey dióda Nem lehetséges, rossz az átmenet O Ez egy Zener dióda O Ez egy GaAs(LED) dióda Működőképes-e az ábrán látható egyenirányító kapcsolás, ha nem, akkor miért nem? O Nem működőképes, de nem tudom mi a hibája O Nem működőképes, a D1 dióda fordított polaritással lett bekötve O Nem működőképes, a D2 dióda fordított polaritással lett bekötve O Nem működőképes, a D3 dióda fordított polaritással lett bekötve O Nem működőképes, a D4 dióda fordított polaritással lett bekötve O Nem működőképes, a kondenzátor fordított polaritással lett bekötve Működőképes Mi történne, ha a szekunder feszültség frekvenciáját 50Hz-ről pl. 55Hz-re változtatnánk? O A kimeneti jel hullámossága változatlan maradna A kimeneti jel hullámossága csökkenne O A kimeneti jel hullámossága növekedne O Nem lenne kimeneti jel, mert a kondenzátor csak 50Hz-en működik O Az egyenirányító kapcsolás tönkremenne, mert a kondenzátor fordított polaritású feszültséget kapna 10

11 Mi történne, ha a szekunder feszültség frekvenciáját 50Hz-ről pl. 45Hz-re változtatnánk? O A kimeneti jel hullámossága változatlan maradna O A kimeneti jel hullámossága csökkenne A kimeneti jel hullámossága növekedne O Nem lenne kimeneti jel, mert a kondenzátor csak 50Hz-en működik O Az egyenirányító kapcsolás tönkremenne, mert a kondenzátor fordított polaritású feszültséget kapna Milyen egyenirányító kapcsolás látható az ábrán? O Két utas egyenirányító Egy utas egyenirányító O Graetz-híd Milyen egyenirányító kapcsolás látható az ábrán? O Egy utas egyenirányító Két utas egyenirányító O Graetz-híd 11

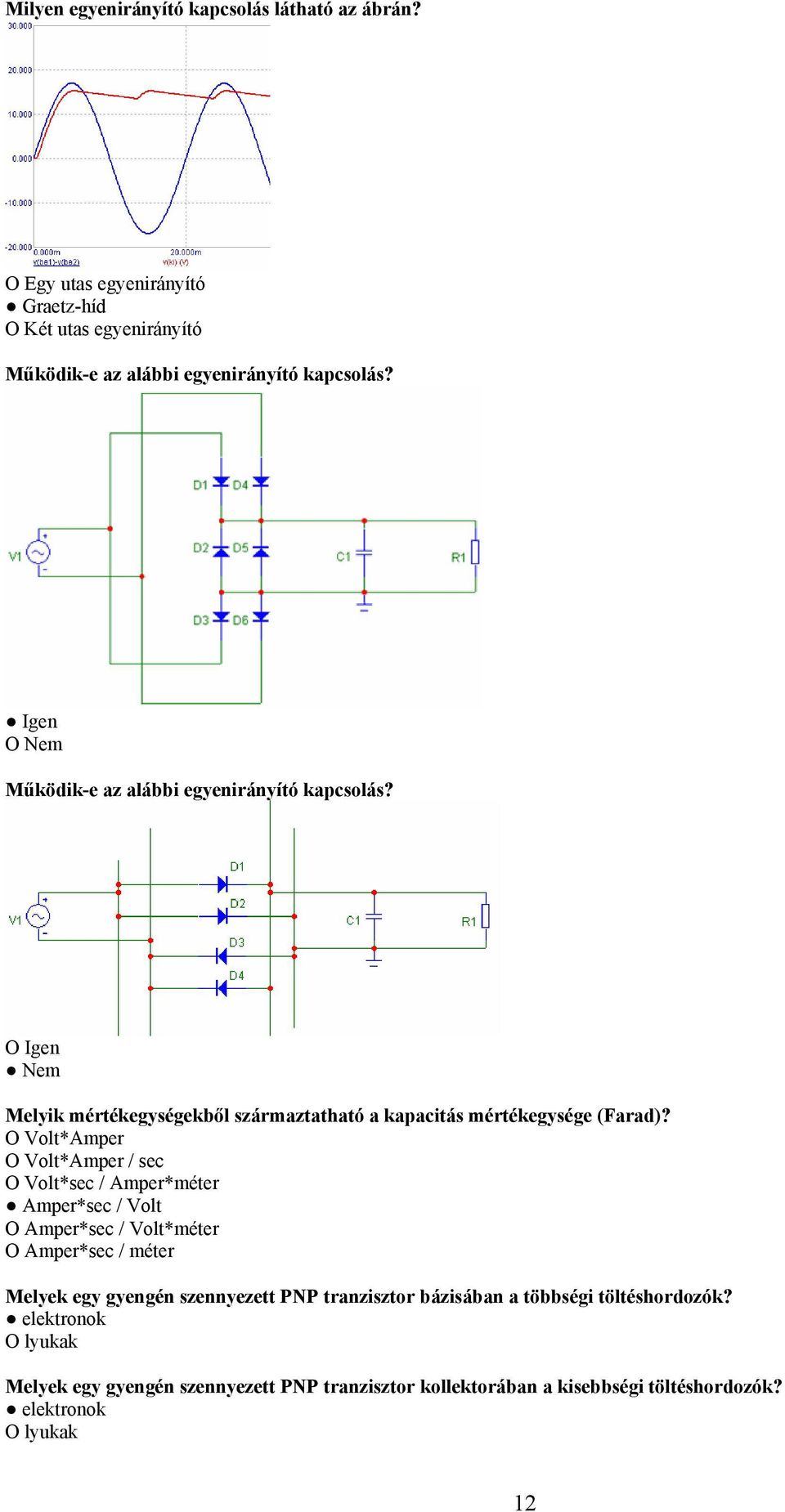

12 Milyen egyenirányító kapcsolás látható az ábrán? O Egy utas egyenirányító Graetz-híd O Két utas egyenirányító Működik-e az alábbi egyenirányító kapcsolás? Igen O Nem Működik-e az alábbi egyenirányító kapcsolás? O Igen Nem Melyik mértékegységekből származtatható a kapacitás mértékegysége (Farad)? O Volt*Amper O Volt*Amper / sec O Volt*sec / Amper*méter Amper*sec / Volt O Amper*sec / Volt*méter O Amper*sec / méter Melyek egy gyengén szennyezett PNP tranzisztor bázisában a többségi töltéshordozók? elektronok O lyukak Melyek egy gyengén szennyezett PNP tranzisztor kollektorában a kisebbségi töltéshordozók? elektronok O lyukak 12

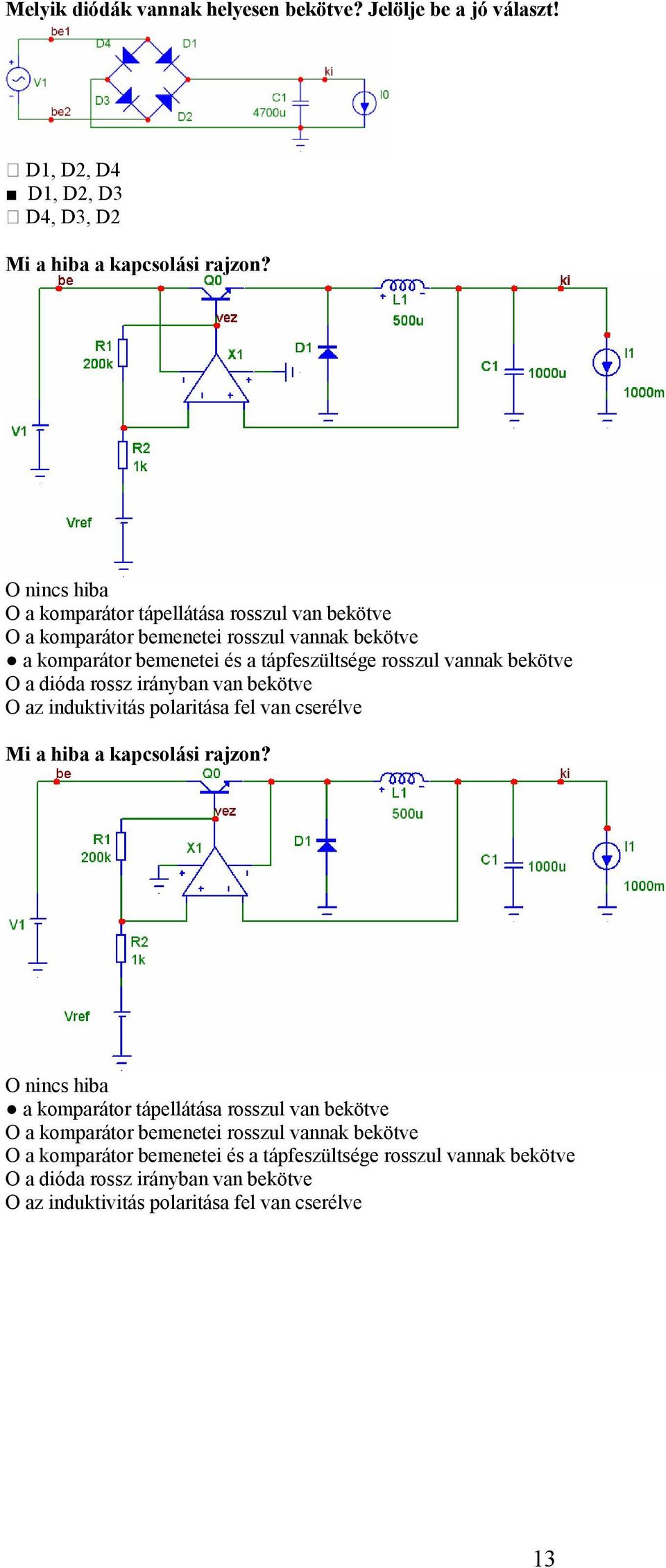

13 Melyik diódák vannak helyesen bekötve? Jelölje be a jó választ! D1, D2, D4 D1, D2, D3 D4, D3, D2 Mi a hiba a kapcsolási rajzon? O nincs hiba O a komparátor tápellátása rosszul van bekötve O a komparátor bemenetei rosszul vannak bekötve a komparátor bemenetei és a tápfeszültsége rosszul vannak bekötve O a dióda rossz irányban van bekötve O az induktivitás polaritása fel van cserélve Mi a hiba a kapcsolási rajzon? O nincs hiba a komparátor tápellátása rosszul van bekötve O a komparátor bemenetei rosszul vannak bekötve O a komparátor bemenetei és a tápfeszültsége rosszul vannak bekötve O a dióda rossz irányban van bekötve O az induktivitás polaritása fel van cserélve 13

1. Mi a slow rate? A valódi műveleti erősítő kimeneti jelének maximális változási sebessége.

1. Mi a slow rate? A valódi műveleti erősítő kimeneti jelének maximális változási sebessége. 1. Mi a slow rate? A valódi műveleti erősítő kimeneti jelének maximális változási sebessége. 2. Valódi MŰVELETI ERŐSÍTŐ esetén miért kell a nem invertáló bemenet és a föld közé egy ellenállás? Csökkenti
