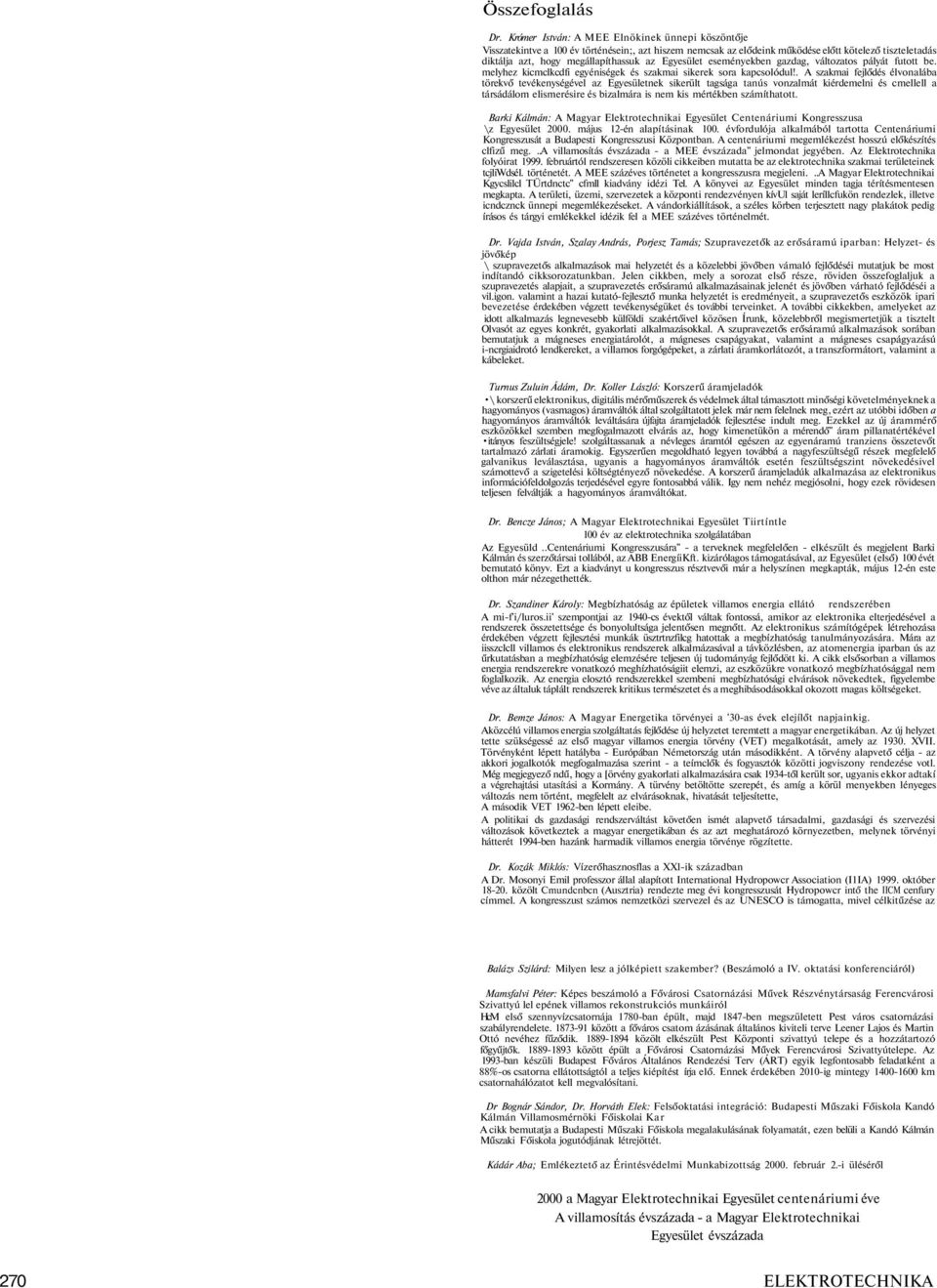

1 Összefoglalás Dr. Krómer István: A MEE Elnökinek ünnepi köszöntője Visszatekintve a 100 év történésein;, azt hiszem nemcsak az elődeink működése előtt kötelező tiszteletadás diktálja azt, hogy megállapíthassuk az Egyesület eseményekben gazdag, változatos pályát futott be. melyhez kicmclkcdfi egyéniségek és szakmai sikerek sora kapcsolódul!. A szakmai fejlődés élvonalába törekvő tevékenységével az Egyesületnek sikerült tagsága tanús vonzalmát kiérdemelni és cmellell a társádálom elismerésire és bizalmára is nem kis mértékben számíthatott. Barki Kálmán: A Magyar Elektrotechnikai Egyesület Centenáriumi Kongresszusa \z Egyesület május 12-én alapításinak 100. évfordulója alkalmából tartotta Centenáriumi Kongresszusát a Budapesti Kongresszusi Központban. A centenáriumi megemlékezést hosszú előkészítés clfizű meg...a villamosítás évszázada - a MEE évszázada" jelmondat jegyében. Az Elektrotechnika folyóirat februártól rendszeresen közöli cikkeiben mutatta be az elektrotechnika szakmai területeinek tcjliwdsél. történetét. A MEE százéves történetet a kongresszusra megjeleni...a Magyar Elektrotechnikai Kgycslilcl TÜrtdnctc" cfmll kiadvány idézi Tel. A könyvei az Egyesület minden tagja térítésmentesen megkapta. A területi, üzemi, szervezetek a központi rendezvényen kívul saját leríllcfukön rendezlek, illetve icndcznck ünnepi megemlékezéseket. A vándorkiállítások, a széles körben terjesztett nagy plakátok pedig írásos és tárgyi emlékekkel idézik fel a MEE százéves történelmét. Dr. Vajda István, Szalay András, Porjesz Tamás; Szupravezetők az erősáramú iparban: Helyzet- és jövőkép \ szupravezetős alkalmazások mai helyzetét és a közelebbi jövőben vámaló fejlődéséi mutatjuk be most indítandó cikksorozatunkban. Jelen cikkben, mely a sorozat első része, röviden összefoglaljuk a szupravezetés alapjait, a szupravezetés erősáramú alkalmazásainak jelenét és jövőben várható fejlődéséi a vil.igon. valamint a hazai kutató-fejlesztő munka helyzetét is eredményeit, a szupravezetős eszközök ipari bevezetése érdekében végzett tevékenységüket és további terveinket. A további cikkekben, amelyeket az idott alkalmazás legnevesebb külföldi szakértőivel közösen Írunk, közelebbről megismertetjük a tisztelt Olvasót az egyes konkrét, gyakorlati alkalmazásokkal. A szupravezetős erősáramú alkalmazások sorában bemutatjuk a mágneses energiatárolót, a mágneses csapágyakat, valamint a mágneses csapágyazású i-ncrgiaidrotó lendkereket, a villamos forgógépeket, a zárlati áramkorlátozót, a transzformátort, valamint a kábeleket. Turnus Zuluin Ádám, Dr. Koller László: Korszerű áramjeladók \ korszerű elektronikus, digitális mérőműszerek és védelmek által támasztott minőségi követelményeknek a hagyományos (vasmagos) áramváltók által szolgáltatott jelek már nem felelnek meg, ezért az utóbbi időben a hagyományos áramváltók leváltására újfajta áramjeladók fejlesztése indult meg. Ezekkel az új árammérő eszközökkel szemben megfogalmazott elvárás az, hogy kimenetükön a mérendő" áram pillanatértékével itányos feszültségjele! szolgáltassanak a névleges áramtól egészen az egyenáramú tranziens összetevőt tartalmazó zárlati áramokig. Egyszerűen megoldható legyen továbbá a nagyfeszültségű részek megfelelő galvanikus leválasztása, ugyanis a hagyományos áramváltók esetén feszültségszint növekedésivel számottevő a szigetelési költségtényező növekedése. A korszerű áramjeladúk alkalmazása az elektronikus információfeldolgozás terjedésével egyre fontosabbá válik. Igy nem nehéz megjósolni, hogy ezek rövidesen teljesen felváltják a hagyományos áramváltókat. Dr. Bencze János; A Magyar Elektrotechnikai Egyesület Tiirtíntle 100 év az elektrotechnika szolgálatában Az Egyesüld..Centenáriumi Kongresszusára" - a terveknek megfelelően - elkészült és megjelent Barki Kálmán és szerzőtársai tollából, az ABB EnergíiKft. kizárólagos támogatásával, az Egyesület (első) 100 évét bemutató könyv. Ezt a kiadványt u kongresszus résztvevői már a helyszínen megkapták, május 12-én este olthon már nézegethették. Dr. Szandiner Károly: Megbízhatóság az épületek villamos energia ellátó rendszerében A mi-f'i/luros.ii' szempontjai az 1940-cs évektől váltak fontossá, amikor az elektronika elterjedésével a rendszerek összetettsége és bonyolultsága jelentősen megnőtt. Az elektronikus számítógépek létrehozása érdekében végzett fejlesztési munkák üsztrtnzfilcg hatottak a megbízhatóság tanulmányozására. Mára az iisszclcll villamos és elektronikus rendszerek alkalmázasával a távközlésben, az atomenergia iparban ús az űrkutatásban a megbízhatóság elemzésére teljesen új tudományág fejlődött ki. A cikk elsősorban a villamos energia rendszerekre vonatkozó meghízhatóságiit elemzi, az eszközükre vonatkozó megbízhatósággal nem foglalkozik. Az energia elosztó rendszerekkel szembeni megbízhatósági elvárások növekedtek, figyelembe véve az általuk táplált rendszerek kritikus természetet és a meghibásodásokkal okozott magas költségeket. Dr. Bemze János: A Magyar Energetika törvényei a '30-as évek elejílőt napjainkig. Aközcélú villamos energia szolgáltatás fejlődése új helyzetet teremtett a magyar energetikában. Az új helyzet tette szükségessé az első magyar villamos energia törvény (VET) megalkotását, amely az XVII. Törvényként lépett hatályba - Európában Németország után másodikként. A törvény alapvető célja - az akkori jogalkotók megfogalmazása szerint - a teímclők és fogyasztók közötti jogviszony rendezése votl. Még megjegyező ndű, hogy a [örvény gyakorlati alkalmazására csak 1934-től került sor, ugyanis ekkor adtakí a végrehajtási utasítási a Kormány. A türvény betöltötte szerepét, és amíg a körül menyekben lényeges változás nem történt, megfelelt az elvárásoknak, hivatását teljesítette, A második VET 1962-ben lépett eleibe. A politikai ds gazdasági rendszerváltást követően ismét alapvető társadalmi, gazdasági és szervezési változások következtek a magyar energetikában és az azt meghatározó környezetben, melynek törvényi hátterét 1994-ben hazánk harmadik villamos energia törvénye rögzítette. Dr. Kozák Miklós: Vízerőhasznosflas a XXl-ik században A Dr. Mosonyi Emil professzor állal alapított International Hydropowcr Association (I1IA) október közölt Cmundcnbcn (Ausztria) rendezte meg évi kongresszusát Hydropowcr intő the IICM cenfury címmel. A kongresszust számos nemzetközi szervezel és az UNESCO is támogatta, mivel célkitűzése az Balázs Szilárd: Milyen lesz a jólképiett szakember? (Beszámoló a IV. oktatási konferenciáról) Mamsfalvi Péter: Képes beszámoló a Fővárosi Csatornázási Művek Részvénytársaság Ferencvárosi Szivattyú lel epének villamos rekonstrukciós munkáiról HcM első szennyvízcsatornája 1780-ban épült, majd 1847-ben megszületett Pest város csatornázási szabályrendelete között a főváros csatom ázásának általános kiviteli terve Leener Lajos és Martin Ottó nevéhez fűződik közölt elkészült Pest Központi szivattyú telepe és a hozzátartozó főgyűjtők között épült a Fővárosi Csatornázási Művek Ferencvárosi Szivattyútelepe. Az 1993-ban készüli Budapest Főváros Általános Rendezési Terv (ÁRT) egyik legfontosabb feladatként a 88%-os csatorna ellátottságtól a teljes kiépítést írja elő. Ennek érdekében 2010-ig mintegy km csatornahálózatot kell megvalósítani. Dr Bognár Sándor, Dr. Horváth Elek: Felsőoktatási integráció: Budapesti Műszaki Főiskola Kandó Kálmán Villamosmérnöki Főiskolai Kar A cikk bemutatja a Budapesti Műszaki Főiskola megalakulásának folyamatát, ezen belüli a Kandó Kálmán Műszaki Főiskola jogutódjának létrejöttét. Kádár Aba; Emlékeztető az Érintésvédelmi Munkabizottság február 2.-i üléséről 2000 a Magyar Elektrotechnikai Egyesület centenáriumi éve A villamosítás évszázada - a Magyar Elektrotechnikai Egyesület évszázada 270 ELEKTROTECHNIKA

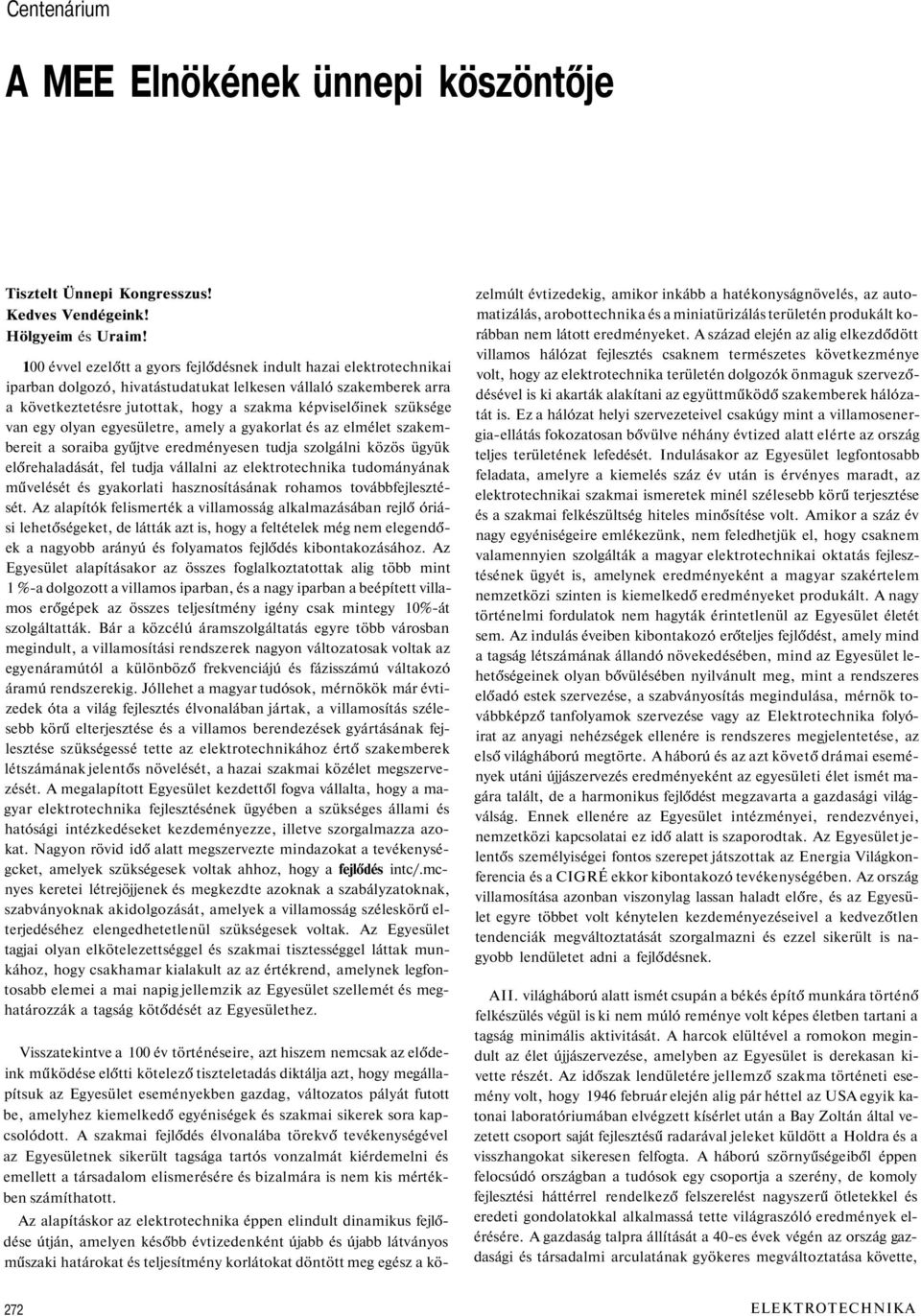

2 Centenárium A MEE Elnökének ünnepi köszöntője Tisztelt Ünnepi Kongresszus! Kedves Vendégeink! Hölgyeim és Uraim! 100 évvel ezelőtt a gyors fejlődésnek indult hazai elektrotechnikai iparban dolgozó, hivatástudatukat lelkesen vállaló szakemberek arra a következtetésre jutottak, hogy a szakma képviselőinek szüksége van egy olyan egyesületre, amely a gyakorlat és az elmélet szakembereit a soraiba gyűjtve eredményesen tudja szolgálni közös ügyük előrehaladását, fel tudja vállalni az elektrotechnika tudományának művelését és gyakorlati hasznosításának rohamos továbbfejlesztését. Az alapítók felismerték a villamosság alkalmazásában rejlő óriási lehetőségeket, de látták azt is, hogy a feltételek még nem elegendőek a nagyobb arányú és folyamatos fejlődés kibontakozásához. Az Egyesület alapításakor az összes foglalkoztatottak alig több mint 1 %-a dolgozott a villamos iparban, és a nagy iparban a beépített villamos erőgépek az összes teljesítmény igény csak mintegy 10%-át szolgáltatták. Bár a közcélú áramszolgáltatás egyre több városban megindult, a villamosítási rendszerek nagyon változatosak voltak az egyenáramútól a különböző frekvenciájú és fázisszámú váltakozó áramú rendszerekig. Jóllehet a magyar tudósok, mérnökök már évtizedek óta a világ fejlesztés élvonalában jártak, a villamosítás szélesebb körű elterjesztése és a villamos berendezések gyártásának fejlesztése szükségessé tette az elektrotechnikához értő szakemberek létszámának jelentős növelését, a hazai szakmai közélet megszervezését. A megalapított Egyesület kezdettől fogva vállalta, hogy a magyar elektrotechnika fejlesztésének ügyében a szükséges állami és hatósági intézkedéseket kezdeményezze, illetve szorgalmazza azokat. Nagyon rövid idő alatt megszervezte mindazokat a tevékenységcket, amelyek szükségesek voltak ahhoz, hogy a fejlődés intc/.mcnyes keretei létrejöjjenek és megkezdte azoknak a szabályzatoknak, szabványoknak akidolgozását, amelyek a villamosság széleskörű elterjedéséhez elengedhetetlenül szükségesek voltak. Az Egyesület tagjai olyan elkötelezettséggel és szakmai tisztességgel láttak munkához, hogy csakhamar kialakult az az értékrend, amelynek legfontosabb elemei a mai napig jellemzik az Egyesület szellemét és meghatározzák a tagság kötődését az Egyesülethez. Visszatekintve a 100 év történéseire, azt hiszem nemcsak az elődeink működése előtti kötelező tiszteletadás diktálja azt, hogy megállapítsuk az Egyesület eseményekben gazdag, változatos pályát futott be, amelyhez kiemelkedő egyéniségek és szakmai sikerek sora kapcsolódott. A szakmai fejlődés élvonalába törekvő tevékenységével az Egyesületnek sikerült tagsága tartós vonzalmát kiérdemelni és emellett a társadalom elismerésére és bizalmára is nem kis mértékben számíthatott. Az alapításkor az elektrotechnika éppen elindult dinamikus fejlődése útján, amelyen később évtizedenként újabb és újabb látványos műszaki határokat és teljesítmény korlátokat döntött meg egész a közelmúlt évtizedekig, amikor inkább a hatékonyságnövelés, az automatizálás, arobottechnika és a miniatürizálás területén produkált korábban nem látott eredményeket. A század elején az alig elkezdődött villamos hálózat fejlesztés csaknem természetes következménye volt, hogy az elektrotechnika területén dolgozók önmaguk szerveződésével is ki akarták alakítani az együttműködő szakemberek hálózatát is. Ez a hálózat helyi szervezeteivel csakúgy mint a villamosenergia-ellátás fokozatosan bővülve néhány évtized alatt elérte az ország teljes területének lefedését. Indulásakor az Egyesület legfontosabb feladata, amelyre a kiemelés száz év után is érvényes maradt, az elektrotechnikai szakmai ismeretek minél szélesebb körű terjesztése és a szakmai felkészültség hiteles minősítése volt. Amikor a száz év nagy egyéniségeire emlékezünk, nem feledhetjük el, hogy csaknem valamennyien szolgálták a magyar elektrotechnikai oktatás fejlesztésének ügyét is, amelynek eredményeként a magyar szakértelem nemzetközi szinten is kiemelkedő eredményeket produkált. A nagy történelmi fordulatok nem hagyták érintetlenül az Egyesület életét sem. Az indulás éveiben kibontakozó erőteljes fejlődést, amely mind a tagság létszámának állandó növekedésében, mind az Egyesület lehetőségeinek olyan bővülésében nyilvánult meg, mint a rendszeres előadó estek szervezése, a szabványosítás megindulása, mérnök továbbképző tanfolyamok szervezése vagy az Elektrotechnika folyóirat az anyagi nehézségek ellenére is rendszeres megjelentetése, az első világháború megtörte. A háború és az azt követő drámai események utáni újjászervezés eredményeként az egyesületi élet ismét magára talált, de a harmonikus fejlődést megzavarta a gazdasági világválság. Ennek ellenére az Egyesület intézményei, rendezvényei, nemzetközi kapcsolatai ez idő alatt is szaporodtak. Az Egyesület jelentős személyiségei fontos szerepet játszottak az Energia Világkonferencia és a CIGRÉ ekkor kibontakozó tevékenységében. Az ország villamosítása azonban viszonylag lassan haladt előre, és az Egyesület egyre többet volt kénytelen kezdeményezéseivel a kedvezőtlen tendenciák megváltoztatását szorgalmazni és ezzel sikerült is nagyobb lendületet adni a fejlődésnek. AII. világháború alatt ismét csupán a békés építő munkára történő felkészülés végül is ki nem múló reménye volt képes életben tartani a tagság minimális aktivitását. A harcok elültével a romokon megindult az élet újjászervezése, amelyben az Egyesület is derekasan kivette részét. Az időszak lendületére jellemző szakma történeti esemény volt, hogy 1946 február elején alig pár héttel az USA egyik katonai laboratóriumában elvégzett kísérlet után a Bay Zoltán által vezetett csoport saját fejlesztésű radarával jeleket küldött a Holdra és a visszhangokat sikeresen felfogta. A háború szörnyűségeiből éppen felocsúdó országban a tudósok egy csoportja a szerény, de komoly fejlesztési háttérrel rendelkező felszerelést nagyszerű ötletekkel és eredeti gondolatokkal alkalmassá tette világraszóló eredmények elérésére. A gazdaság talpra állítását a 40-es évek végén az ország gazdasági és társadalmi arculatának gyökeres megváltoztatása követte, 272 ELEKTROTECHNIKA

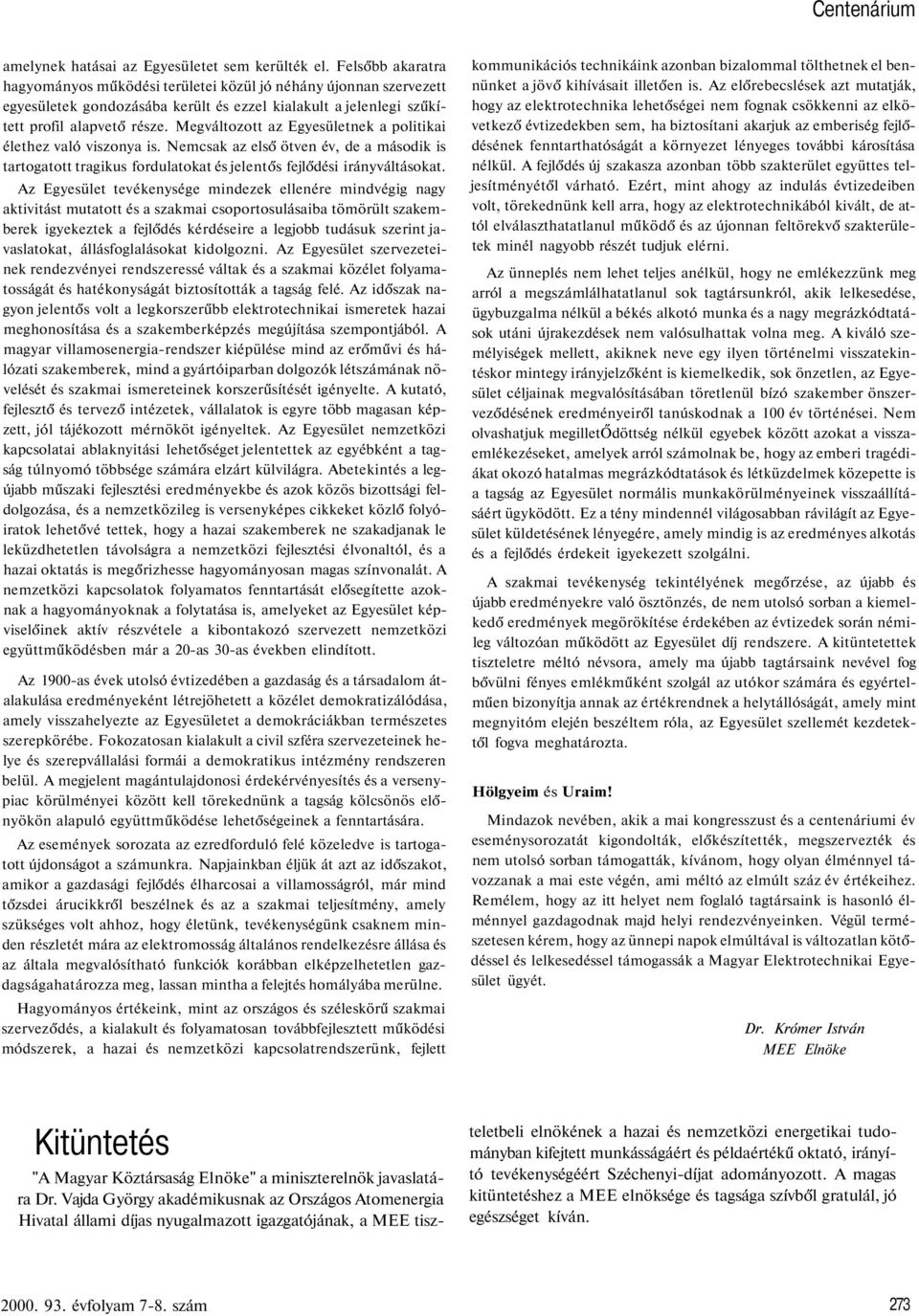

3 Centenárium amelynek hatásai az Egyesületet sem kerülték el. Felsőbb akaratra hagyományos működési területei közül jó néhány újonnan szervezett egyesületek gondozásába került és ezzel kialakult a jelenlegi szűkített profil alapvető része. Megváltozott az Egyesületnek a politikai élethez való viszonya is. Nemcsak az első ötven év, de a második is tartogatott tragikus fordulatokat és jelentős fejlődési irányváltásokat. Az Egyesület tevékenysége mindezek ellenére mindvégig nagy aktivitást mutatott és a szakmai csoportosulásaiba tömörült szakemberek igyekeztek a fejlődés kérdéseire a legjobb tudásuk szerint javaslatokat, állásfoglalásokat kidolgozni. Az Egyesület szervezeteinek rendezvényei rendszeressé váltak és a szakmai közélet folyamatosságát és hatékonyságát biztosították a tagság felé. Az időszak nagyon jelentős volt a legkorszerűbb elektrotechnikai ismeretek hazai meghonosítása és a szakemberképzés megújítása szempontjából. A magyar villamosenergia-rendszer kiépülése mind az erőművi és hálózati szakemberek, mind a gyártóiparban dolgozók létszámának növelését és szakmai ismereteinek korszerűsítését igényelte. A kutató, fejlesztő és tervező intézetek, vállalatok is egyre több magasan képzett, jól tájékozott mérnököt igényeltek. Az Egyesület nemzetközi kapcsolatai ablaknyitási lehetőséget jelentettek az egyébként a tagság túlnyomó többsége számára elzárt külvilágra. Abetekintés a legújabb műszaki fejlesztési eredményekbe és azok közös bizottsági feldolgozása, és a nemzetközileg is versenyképes cikkeket közlő folyóiratok lehetővé tettek, hogy a hazai szakemberek ne szakadjanak le leküzdhetetlen távolságra a nemzetközi fejlesztési élvonaltól, és a hazai oktatás is megőrizhesse hagyományosan magas színvonalát. A nemzetközi kapcsolatok folyamatos fenntartását elősegítette azoknak a hagyományoknak a folytatása is, amelyeket az Egyesület képviselőinek aktív részvétele a kibontakozó szervezett nemzetközi együttműködésben már a 20-as 30-as években elindított. Az 1900-as évek utolsó évtizedében a gazdaság és a társadalom átalakulása eredményeként létrejöhetett a közélet demokratizálódása, amely visszahelyezte az Egyesületet a demokráciákban természetes szerepkörébe. Fokozatosan kialakult a civil szféra szervezeteinek helye és szerepvállalási formái a demokratikus intézmény rendszeren belül. A megjelent magántulajdonosi érdekérvényesítés és a versenypiac körülményei között kell törekednünk a tagság kölcsönös előnyökön alapuló együttműködése lehetőségeinek a fenntartására. Az események sorozata az ezredforduló felé közeledve is tartogatott újdonságot a számunkra. Napjainkban éljük át azt az időszakot, amikor a gazdasági fejlődés élharcosai a villamosságról, már mind tőzsdei árucikkről beszélnek és az a szakmai teljesítmény, amely szükséges volt ahhoz, hogy életünk, tevékenységünk csaknem minden részletét mára az elektromosság általános rendelkezésre állása és az általa megvalósítható funkciók korábban elképzelhetetlen gazdagságahatározza meg, lassan mintha a felejtés homályába merülne. Hagyományos értékeink, mint az országos és széleskörű szakmai szerveződés, a kialakult és folyamatosan továbbfejlesztett működési módszerek, a hazai és nemzetközi kapcsolatrendszerünk, fejlett kommunikációs technikáink azonban bizalommal tölthetnek el bennünket a jövő kihívásait illetően is. Az előrebecslések azt mutatják, hogy az elektrotechnika lehetőségei nem fognak csökkenni az elkövetkező évtizedekben sem, ha biztosítani akarjuk az emberiség fejlődésének fenntarthatóságát a környezet lényeges további károsítása nélkül. A fejlődés új szakasza azonban több szakterület együttes teljesítményétől várható. Ezért, mint ahogy az indulás évtizedeiben volt, törekednünk kell arra, hogy az elektrotechnikából kivált, de attól elválaszthatatlanul működő és az újonnan feltörekvő szakterületek minél nagyobb részét tudjuk elérni. Az ünneplés nem lehet teljes anélkül, hogy ne emlékezzünk meg arról a megszámlálhatatlanul sok tagtársunkról, akik lelkesedése, ügybuzgalma nélkül a békés alkotó munka és a nagy megrázkódtatások utáni újrakezdések nem valósulhattak volna meg. A kiváló személyiségek mellett, akiknek neve egy ilyen történelmi visszatekintéskor mintegy irányjelzőként is kiemelkedik, sok önzetlen, az Egyesület céljainak megvalósításában töretlenül bízó szakember önszerveződésének eredményeiről tanúskodnak a 100 év történései. Nem olvashatjuk megilletődöttség nélkül egyebek között azokat a visszaemlékezéseket, amelyek arról számolnak be, hogy az emberi tragédiákat okozó hatalmas megrázkódtatások és létküzdelmek közepette is a tagság az Egyesület normális munkakörülményeinek visszaállításáért ügyködött. Ez a tény mindennél világosabban rávilágít az Egyesület küldetésének lényegére, amely mindig is az eredményes alkotás és a fejlődés érdekeit igyekezett szolgálni. A szakmai tevékenység tekintélyének megőrzése, az újabb és újabb eredményekre való ösztönzés, de nem utolsó sorban a kiemelkedő eredmények megörökítése érdekében az évtizedek során némileg változóan működött az Egyesület díj rendszere. A kitüntetettek tiszteletre méltó névsora, amely ma újabb tagtársaink nevével fog bővülni fényes emlékműként szolgál az utókor számára és egyértelműen bizonyítja annak az értékrendnek a helytállóságát, amely mint megnyitóm elején beszéltem róla, az Egyesület szellemét kezdetektől fogva meghatározta. Hölgyeim és Uraim! Mindazok nevében, akik a mai kongresszust és a centenáriumi év eseménysorozatát kigondolták, előkészítették, megszervezték és nem utolsó sorban támogatták, kívánom, hogy olyan élménnyel távozzanak a mai este végén, ami méltó az elmúlt száz év értékeihez. Remélem, hogy az itt helyet nem foglaló tagtársaink is hasonló élménnyel gazdagodnak majd helyi rendezvényeinken. Végül természetesen kérem, hogy az ünnepi napok elmúltával is változatlan kötődéssel és lelkesedéssel támogassák a Magyar Elektrotechnikai Egyesület ügyét. Dr. Krómer István MEE Elnöke Kitüntetés "A Magyar Köztársaság Elnöke" a miniszterelnök javaslatára Dr. Vajda György akadémikusnak az Országos Atomenergia Hivatal állami díjas nyugalmazott igazgatójának, a MEE tiszteletbeli elnökének a hazai és nemzetközi energetikai tudományban kifejtett munkásságáért és példaértékű oktató, irányító tevékenységéért Széchenyi-díjat adományozott. A magas kitüntetéshez a MEE elnöksége és tagsága szívből gratulál, jó egészséget kíván évfolyam 7-8. szám 273

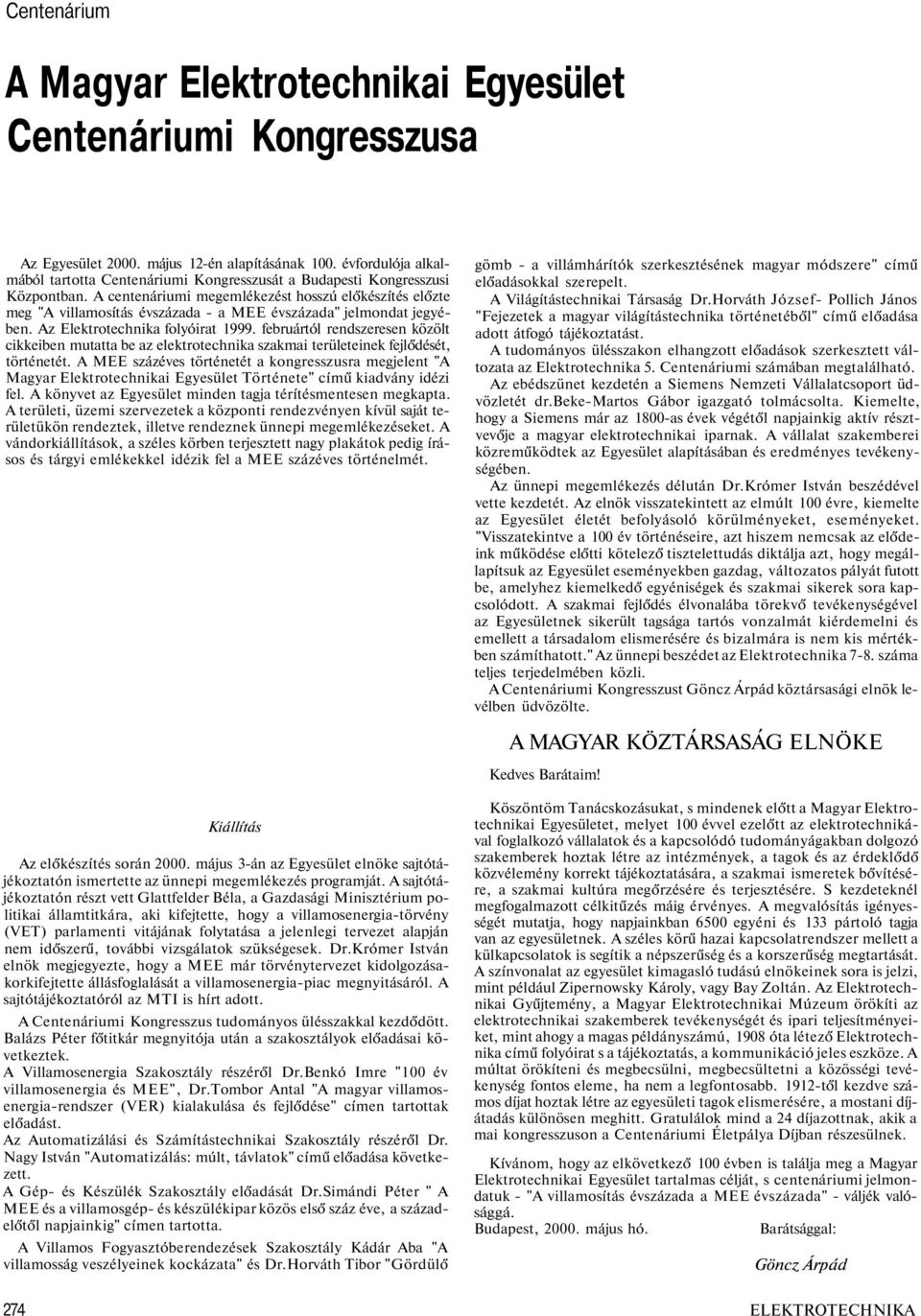

4 Centenárium A Magyar Elektrotechnikai Egyesület Centenáriumi Kongresszusa Az Egyesület május 12-én alapításának 100. évfordulója alkalmából tartotta Centenáriumi Kongresszusát a Budapesti Kongresszusi Központban. A centenáriumi megemlékezést hosszú előkészítés előzte meg "A villamosítás évszázada - a MEE évszázada" jelmondat jegyében. Az Elektrotechnika folyóirat februártól rendszeresen közölt cikkeiben mutatta be az elektrotechnika szakmai területeinek fejlődését, történetét. A MEE százéves történetét a kongresszusra megjelent "A Magyar Elektrotechnikai Egyesület Története" című kiadvány idézi fel. A könyvet az Egyesület minden tagja térítésmentesen megkapta. A területi, üzemi szervezetek a központi rendezvényen kívül saját területükön rendeztek, illetve rendeznek ünnepi megemlékezéseket. A vándorkiállítások, a széles körben terjesztett nagy plakátok pedig írásos és tárgyi emlékekkel idézik fel a MEE százéves történelmét. Kiállítás Az előkészítés során május 3-án az Egyesület elnöke sajtótájékoztatón ismertette az ünnepi megemlékezés programját. A sajtótájékoztatón részt vett Glattfelder Béla, a Gazdasági Minisztérium politikai államtitkára, aki kifejtette, hogy a villamosenergia-törvény (VET) parlamenti vitájának folytatása a jelenlegi tervezet alapján nem időszerű, további vizsgálatok szükségesek. Dr.Krómer István elnök megjegyezte, hogy a MEE már törvénytervezet kidolgozásakorkifejtette állásfoglalását a villamosenergia-piac megnyitásáról. A sajtótájékoztatóról az MTI is hírt adott. A Centenáriumi Kongresszus tudományos ülésszakkal kezdődött. Balázs Péter főtitkár megnyitója után a szakosztályok előadásai következtek. A Villamosenergia Szakosztály részéről Dr.Benkó Imre "100 év villamosenergia és MEE", Dr.Tombor Antal "A magyar villamosenergia-rendszer (VER) kialakulása és fejlődése" címen tartottak előadást. Az Automatizálási és Számítástechnikai Szakosztály részéről Dr. Nagy István "Automatizálás: múlt, távlatok" című előadása következett. A Gép- és Készülék Szakosztály előadását Dr.Simándi Péter " A MEE és a villamosgép- és készülékipar közös első száz éve, a századelőtől napjainkig" címen tartotta. A Villamos Fogyasztóberendezések Szakosztály Kádár Aba "A villamosság veszélyeinek kockázata" és Dr.Horváth Tibor "Gördülő gömb - a villámhárítók szerkesztésének magyar módszere" című előadásokkal szerepelt. A Világítástechnikai Társaság Dr.Horváth József- Pollich János "Fejezetek a magyar világítástechnika történetéből" című előadása adott átfogó tájékoztatást. A tudományos ülésszakon elhangzott előadások szerkesztett változata az Elektrotechnika 5. Centenáriumi számában megtalálható. Az ebédszünet kezdetén a Siemens Nemzeti Vállalatcsoport üdvözletét dr.beke-martos Gábor igazgató tolmácsolta. Kiemelte, hogy a Siemens már az 1800-as évek végétől napjainkig aktív résztvevője a magyar elektrotechnikai iparnak. A vállalat szakemberei közreműködtek az Egyesület alapításában és eredményes tevékenységében. Az ünnepi megemlékezés délután Dr.Krómer István beszédével vette kezdetét. Az elnök visszatekintett az elmúlt 100 évre, kiemelte az Egyesület életét befolyásoló körülményeket, eseményeket. "Visszatekintve a 100 év történéseire, azt hiszem nemcsak az elődeink működése előtti kötelező tisztelettudás diktálja azt, hogy megállapítsuk az Egyesület eseményekben gazdag, változatos pályát futott be, amelyhez kiemelkedő egyéniségek és szakmai sikerek sora kapcsolódott. A szakmai fejlődés élvonalába törekvő tevékenységével az Egyesületnek sikerült tagsága tartós vonzalmát kiérdemelni és emellett a társadalom elismerésére és bizalmára is nem kis mértékben számíthatott." Az ünnepi beszédet az Elektrotechnika 7-8. száma teljes terjedelmében közli. A Centenáriumi Kongresszust Göncz Árpád köztársasági elnök levélben üdvözölte. A MAGYAR KÖZTÁRSASÁG ELNÖKE Kedves Barátaim! Köszöntöm Tanácskozásukat, s mindenek előtt a Magyar Elektrotechnikai Egyesületet, melyet 100 évvel ezelőtt az elektrotechnikával foglalkozó vállalatok és a kapcsolódó tudományágakban dolgozó szakemberek hoztak létre az intézmények, a tagok és az érdeklődő közvélemény korrekt tájékoztatására, a szakmai ismeretek bővítésére, a szakmai kultúra megőrzésére és terjesztésére. S kezdeteknél megfogalmazott célkitűzés máig érvényes. A megvalósítás igényességét mutatja, hogy napjainkban 6500 egyéni és 133 pártoló tagja van az egyesületnek. A széles körű hazai kapcsolatrendszer mellett a külkapcsolatok is segítik a népszerűség és a korszerűség megtartását. A színvonalat az egyesület kimagasló tudású elnökeinek sora is jelzi, mint például Zipernowsky Károly, vagy Bay Zoltán. Az Elektrotechnikai Gyűjtemény, a Magyar Elektrotechnikai Múzeum örökíti az elektrotechnikai szakemberek tevékenységét és ipari teljesítményeiket, mint ahogy a magas példányszámú, 1908 óta létező Elektrotechnika című folyóirat s a tájékoztatás, a kommunikáció jeles eszköze. A múltat örökíteni és megbecsülni, megbecsültetni a közösségi tevékenység fontos eleme, ha nem a legfontosabb től kezdve számos díjat hoztak létre az egyesületi tagok elismerésére, a mostani díjátadás különösen meghitt. Gratulálok mind a 24 díjazottnak, akik a mai kongresszuson a Centenáriumi Életpálya Díjban részesülnek. Kívánom, hogy az elkövetkező 100 évben is találja meg a Magyar Elektrotechnikai Egyesület tartalmas célját, s centenáriumi jelmondatuk - "A villamosítás évszázada a MEE évszázada" - váljék valósággá. Budapest, május hó. Barátsággal: Göncz Árpád 274 ELEKTROTECHNIKA

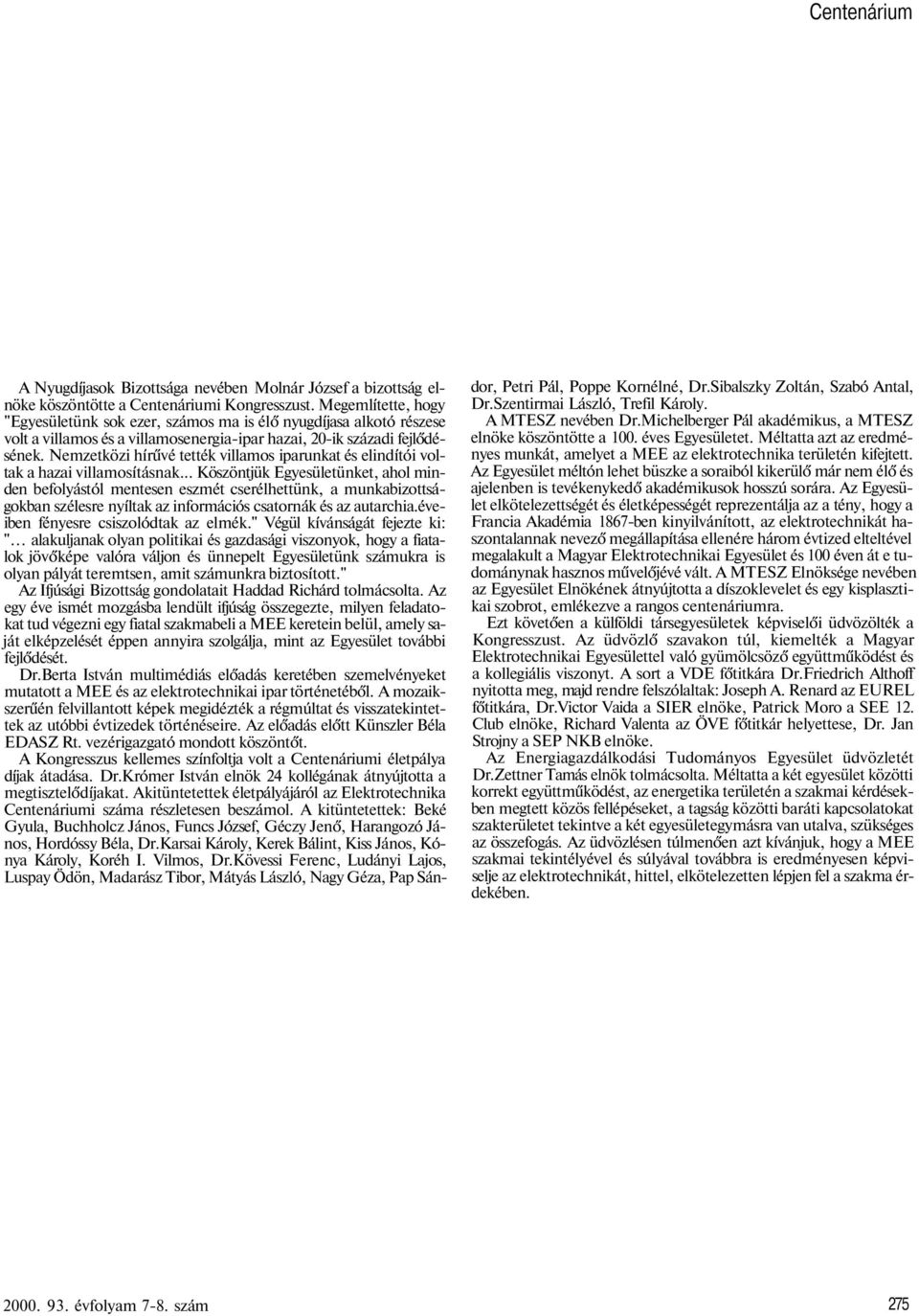

5 Centenárium A Nyugdíjasok Bizottsága nevében Molnár József a bizottság elnöke köszöntötte a Centenáriumi Kongresszust. Megemlítette, hogy "Egyesületünk sok ezer, számos ma is élő nyugdíjasa alkotó részese volt a villamos és a villamosenergia-ipar hazai, 20-ik századi fejlődésének. Nemzetközi hírűvé tették villamos iparunkat és elindítói voltak a hazai villamosításnak... Köszöntjük Egyesületünket, ahol minden befolyástól mentesen eszmét cserélhettünk, a munkabizottságokban szélesre nyíltak az információs csatornák és az autarchia.éveiben fényesre csiszolódtak az elmék." Végül kívánságát fejezte ki: "... alakuljanak olyan politikai és gazdasági viszonyok, hogy a fiatalok jövőképe valóra váljon és ünnepelt Egyesületünk számukra is olyan pályát teremtsen, amit számunkra biztosított." Az Ifjúsági Bizottság gondolatait Haddad Richárd tolmácsolta. Az egy éve ismét mozgásba lendült ifjúság összegezte, milyen feladatokat tud végezni egy fiatal szakmabeli a MEE keretein belül, amely saját elképzelését éppen annyira szolgálja, mint az Egyesület további fejlődését. Dr.Berta István multimédiás előadás keretében szemelvényeket mutatott a MEE és az elektrotechnikai ipar történetéből. A mozaikszerűén felvillantott képek megidézték a régmúltat és visszatekintettek az utóbbi évtizedek történéseire. Az előadás előtt Künszler Béla EDASZ Rt. vezérigazgató mondott köszöntőt. A Kongresszus kellemes színfoltja volt a Centenáriumi életpálya díjak átadása. Dr.Krómer István elnök 24 kollégának átnyújtotta a megtisztelődíjakat. Akitüntetettek életpályájáról az Elektrotechnika Centenáriumi száma részletesen beszámol. A kitüntetettek: Beké Gyula, Buchholcz János, Funcs József, Géczy Jenő, Harangozó János, Hordóssy Béla, Dr.Karsai Károly, Kerek Bálint, Kiss János, Kónya Károly, Koréh I. Vilmos, Dr.Kövessi Ferenc, Ludányi Lajos, Luspay Ödön, Madarász Tibor, Mátyás László, Nagy Géza, Pap Sándor, Petri Pál, Poppe Kornélné, Dr.Sibalszky Zoltán, Szabó Antal, Dr.Szentirmai László, Trefil Károly. A MTESZ nevében Dr.Michelberger Pál akadémikus, a MTESZ elnöke köszöntötte a 100. éves Egyesületet. Méltatta azt az eredményes munkát, amelyet a MEE az elektrotechnika területén kifejtett. Az Egyesület méltón lehet büszke a soraiból kikerülő már nem élő és ajelenben is tevékenykedő akadémikusok hosszú sorára. Az Egyesület elkötelezettségét és életképességét reprezentálja az a tény, hogy a Francia Akadémia 1867-ben kinyilvánított, az elektrotechnikát haszontalannak nevező megállapítása ellenére három évtized elteltével megalakult a Magyar Elektrotechnikai Egyesület és 100 éven át e tudománynak hasznos művelőjévé vált. A MTESZ Elnöksége nevében az Egyesület Elnökének átnyújtotta a díszoklevelet és egy kisplasztikai szobrot, emlékezve a rangos centenáriumra. Ezt követően a külföldi társegyesületek képviselői üdvözölték a Kongresszust. Az üdvözlő szavakon túl, kiemelték a Magyar Elektrotechnikai Egyesülettel való gyümölcsöző együttműködést és a kollegiális viszonyt. A sort a VDE főtitkára Dr.Friedrich Althoff nyitotta meg, majd rendre felszólaltak: Joseph A. Renard az EUREL főtitkára, Dr.Victor Vaida a SIER elnöke, Patrick Moro a SEE 12. Club elnöke, Richard Valenta az ÖVE főtitkár helyettese, Dr. Jan Strojny a SEP NKB elnöke. Az Energiagazdálkodási Tudományos Egyesület üdvözletét Dr.Zettner Tamás elnök tolmácsolta. Méltatta a két egyesület közötti korrekt együttműködést, az energetika területén a szakmai kérdésekben megtett közös fellépéseket, a tagság közötti baráti kapcsolatokat szakterületet tekintve a két egyesületegymásra van utalva, szükséges az összefogás. Az üdvözlésen túlmenően azt kívánjuk, hogy a MEE szakmai tekintélyével és súlyával továbbra is eredményesen képviselje az elektrotechnikát, hittel, elkötelezetten lépjen fel a szakma érdekében évfolyam 7-8. szám 275

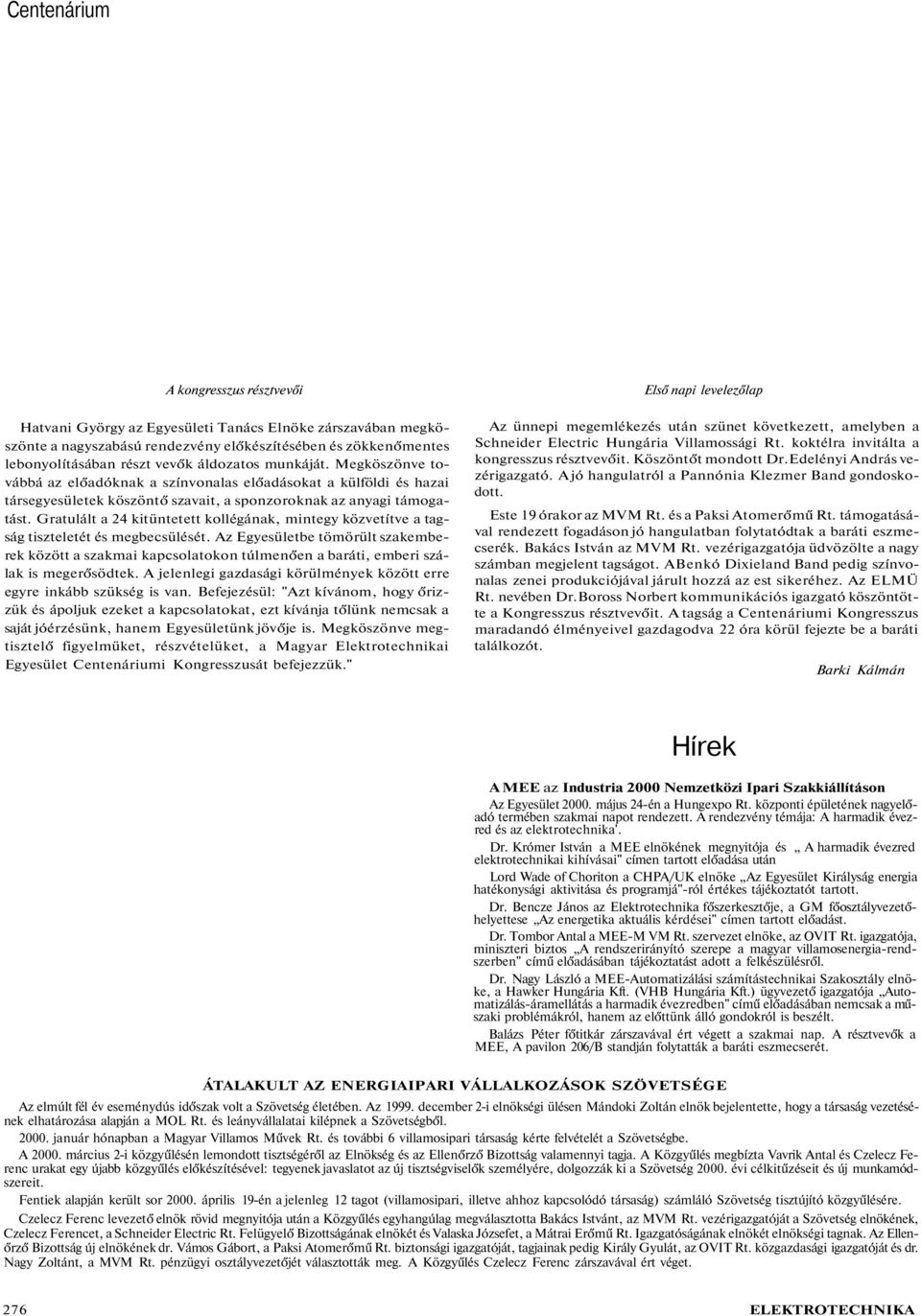

6 Centenárium A kongresszus résztvevői Hatvani György az Egyesületi Tanács Elnöke zárszavában megköszönte a nagyszabású rendezvény előkészítésében és zökkenőmentes lebonyolításában részt vevők áldozatos munkáját. Megköszönve továbbá az előadóknak a színvonalas előadásokat a külföldi és hazai társegyesületek köszöntő szavait, a sponzoroknak az anyagi támogatást. Gratulált a 24 kitüntetett kollégának, mintegy közvetítve a tagság tiszteletét és megbecsülését. Az Egyesületbe tömörült szakemberek között a szakmai kapcsolatokon túlmenően a baráti, emberi szálak is megerősödtek. A jelenlegi gazdasági körülmények között erre egyre inkább szükség is van. Befejezésül: "Azt kívánom, hogy őrizzük és ápoljuk ezeket a kapcsolatokat, ezt kívánja tőlünk nemcsak a saját jóérzésünk, hanem Egyesületünk jövője is. Megköszönve megtisztelő figyelmüket, részvételüket, a Magyar Elektrotechnikai Egyesület Centenáriumi Kongresszusát befejezzük." Első napi levelezőlap Az ünnepi megemlékezés után szünet következett, amelyben a Schneider Electric Hungária Villamossági Rt. koktélra invitálta a kongresszus résztvevőit. Köszöntőt mondott Dr.Edelényi András vezérigazgató. A jó hangulatról a Pannónia Klezmer Band gondoskodott. Este 19 órakor az MVM Rt. és a Paksi Atomerőmű Rt. támogatásával rendezett fogadáson jó hangulatban folytatódtak a baráti eszmecserék. Bakács István az MVM Rt. vezérigazgatója üdvözölte a nagy számban megjelent tagságot. ABenkó Dixieland Band pedig színvonalas zenei produkciójával járult hozzá az est sikeréhez. Az ELMÜ Rt. nevében Dr.Boross Norbert kommunikációs igazgató köszöntötte a Kongresszus résztvevőit. A tagság a Centenáriumi Kongresszus maradandó élményeivel gazdagodva 22 óra körül fejezte be a baráti találkozót. Barki Kálmán Hírek A MEE az Industria 2000 Nemzetközi Ipari Szakkiállításon Az Egyesület május 24-én a Hungexpo Rt. központi épületének nagyelőadó termében szakmai napot rendezett. A rendezvény témája: A harmadik évezred és az elektrotechnika'. Dr. Krómer István a MEE elnökének megnyitója és A harmadik évezred elektrotechnikai kihívásai" címen tartott előadása után Lord Wade of Choriton a CHPA/UK elnöke Az Egyesület Királyság energia hatékonysági aktivitása és programjá"-ról értékes tájékoztatót tartott. Dr. Bencze János az Elektrotechnika főszerkesztője, a GM főosztályvezetőhelyettese Az energetika aktuális kérdései" címen tartott előadást. Dr. Tombor Antal a MEE-M VM Rt. szervezet elnöke, az OVIT Rt. igazgatója, miniszteri biztos A rendszerirányító szerepe a magyar villamosenergia-rendszerben" című előadásában tájékoztatást adott a felkészülésről. Dr. Nagy László a MEE-Automatizálási számítástechnikai Szakosztály elnöke, a Hawker Hungária Kft. (VHB Hungária Kft.) ügyvezető igazgatója Automatizálás-áramellátás a harmadik évezredben" című előadásában nemcsak a műszaki problémákról, hanem az előttünk álló gondokról is beszélt. Balázs Péter főtitkár zárszavával ért végett a szakmai nap. A résztvevők a MEE, A pavilon 206/B standján folytatták a baráti eszmecserét. ÁTALAKULT AZ ENERGIAIPARI VÁLLALKOZÁSOK SZÖVETSÉGE Az elmúlt fél év eseménydús időszak volt a Szövetség életében. Az december 2-i elnökségi ülésen Mándoki Zoltán elnök bejelentette, hogy a társaság vezetésének elhatározása alapján a MOL Rt. és leányvállalatai kilépnek a Szövetségből január hónapban a Magyar Villamos Művek Rt. és további 6 villamosipari társaság kérte felvételét a Szövetségbe. A március 2-i közgyűlésén lemondott tisztségéről az Elnökség és az Ellenőrző Bizottság valamennyi tagja. A Közgyűlés megbízta Vavrik Antal és Czelecz Ferenc urakat egy újabb közgyűlés előkészítésével: tegyenek javaslatot az új tisztségviselők személyére, dolgozzák ki a Szövetség évi célkitűzéseit és új munkamódszereit. Fentiek alapján került sor április 19-én a jelenleg 12 tagot (villamosipari, illetve ahhoz kapcsolódó társaság) számláló Szövetség tisztújító közgyűlésére. Czelecz Ferenc levezető elnök rövid megnyitója után a Közgyűlés egyhangúlag megválasztotta Bakács Istvánt, az MVM Rt. vezérigazgatóját a Szövetség elnökének, Czelecz Ferencet, a Schneider Electric Rt. Felügyelő Bizottságának elnökét és Valaska Józsefet, a Mátrai Erőmű Rt. Igazgatóságának elnökét elnökségi tagnak. Az Ellenőrző Bizottság új elnökének dr. Vámos Gábort, a Paksi Atomerőmű Rt. biztonsági igazgatóját, tagjainak pedig Király Gyulát, az OVIT Rt. közgazdasági igazgatóját és dr. Nagy Zoltánt, a MVM Rt. pénzügyi osztályvezetőjét választották meg. A Közgyűlés Czelecz Ferenc zárszavával ért véget. 276 ELEKTROTECHNIKA

7 Villamos gépek és készülékek Szupravezetők az erősáramú iparban: Helyzet- és jövőkép Dr. Vajda István, Szalay András, Porjesz Tamás 1.E1ŐSZÓ A tudósok segítségével egyre többet tudunk meg a világról, újabb és újabb jelenségeket, az anyagok újabb és újabb tulajdonságait ismerjük meg. A mérnökök egyre több dolgot találnak fel, újabb és újabb gépeket, szerkezeteket hoznak létre. A világról való tudás gyakorlati, mérnöki alkalmazása révén életünk teljesebbé, szebbé és könnyebbé válik, az ember alkotó ereje kiteljesedik. Az emberiség és az egyes ember életének előrehaladása a mérnöki munka eredményességén és sikerén is múlik, a közösségi és az egyéni élet előrehaladásának elősegítése minden mérnök kötelessége és feladata. Az egyik különleges jelenség a szupravezetés jelensége, amelyet már a század elején, 1911-ben felismertek, a szívós és következetes kutató-fejlesztő munka révén az utóbbi néhány évtizedben mind több alkalmazásban (gép, eszköz, szerkezet) tudjuk felhasználni, és előnyeit egyre nagyobb mértékben tudjuk élvezni. A szupravezetős alkalmazások mai helyzetét és a közelebbi jövőben várható fejlődését mutatjuk be most indítandó cikksorozatunkban. Jelen cikkben, mely a sorozat első része, röviden összefoglaljuk a szupravezetés alapjait, a szupravezetés erősáramú alkalmazásainak jelenét és jövőjőben várható fejlődését a világon, valamint a hazai kutató-fejlesztő munka helyzetét és eredményeit, a szupravezetős eszközök ipari bevezetése érdekében végzett tevékenységünket és további terveinket. A további cikkekben, amelyeket az adott alkalmazás legnevesebb külföldi szakértőivel közösen írunk, közelebbről megismertetjük a tisztelt Olvasót az egyes konkrét, gyakorlati alkalmazásokkal. A szupravezetős erősáramú alkalmazások sorában bemutatjuk a mágneses energiatárolót, a mágneses csapágyakat, valamint a mágneses csapágyazású energiatároló lendkereket, a villamos forgógépeket, a zárlati áramkorlátozót, a transzformátort, valamint a kábeleket. Célunk, hogy a tisztelt Olvasóhoz: az erősáramú iparban dolgozó villamosmérnök kollégákhoz közelebb hozzuk ezt a feljövőben lévő, perspektivikus high-tech területet, bemutassuk, hogy a szupravezetés reális megoldásokat nyújt meglévő és jövőbeni ipari problémákra. 2. A szupravezető anyagok tulajdonságai Aszupravezetés jelenségét Heike Kamerlingh-Onnes holland fizikus fedezte fel 191 l-ben. Az anyagok vezetési tulajdonságait vizsgálta alacsony hőmérsékleten, s azt tapasztalta, hogy a higany ellenállása egy bizonyos, az adott anyagra jellemző hőmérsékleten (ezt kritikus hőmérsékletnek nevezzük) nullává válik. A későbbiekben számos elem és ötvözet szupravezetőképessége vált ismertté, ám ezek kritikus hőmérséklete nagyon alacsony: az alacsonyhőmérsékletű (AHS) szupravezetők legmagasabb kritikus hőmérséklete 23,2 K, ezért hűtésükhöz folyékony héliumot kell használni. Dr. Vajda István, Szalay András, BME Villamos Gépek és Hajtások Tanszék, PorjeszTamás, S-Metalltech kft, Budapest, ELTE TTK Általános Fizika Tanszék(Super Tech) 1986-ban Müller és Bednorz, az IBM kutatói, olyan kerámiaalapú szupravezető anyagot fedeztek fel, melynek kritikus hőmérséklete (-35 K) lényegesen meghaladta a korábbi, AHS-anyagokra megismert legmagasabb értéket. Ezért ezt az új típusú szupravezetést magashőmérsékletű szupravezetésnek, míg az anyagot magashőmérsékletű szupravezetőnek (MHS) nevezték el. Lényeges áttörés következett be januárjában az yttrium-alapú szupravezetők felfedezésével, melyek kritikus hőmérséklete elérte a 93 K fokot. Akritikus hőmérsékleten kívül még két kritikus paraméter játszik fontos szerepet: a kritikus áramsűrűség és a kritikus indukció. A kritikus áramsűrűség és indukció függ (csökken) a hőmérséklettől, a kritikus áramsűrűség ezen kívül erősen függ (csökken) a külső mágneses tér értékétől is. A szupravezetési állapot csak abban az esetben marad fenn, ha mindhárom mennyiség értéke egyidejűleg kisebb, mint a kritikus értékek. A nitrogén forráspontjánál (77.36 K) magasabb kritikus hőmérsékletű szupravezető anyagok megjelenése áttörést jelentett az alkalmazási lehetőségek terén. Ezáltal az eszközök hűtése lényegesen olcsóbbá és egyszerűbbé válhatott. Ennek köszönhető, hogy felgyorsultak a felhasználásra irányuló kutatások. Az AHS-anyagok közül az erősáramú alkalmazások sszempontjából legelterjedtebb a NbTi ötvözet, valamint az NbsSn vegyület. Kritikus hőmérsékletük 8-10 K, illetve 18,3 K, a kritikus indukció értéke 9-12 T, illetve 22,5 K, míg a kritikus áramsűrűség eléri a A/mm 2 értéket is. A legtöbb MHS-anyag rézoxid-alapú kerámia. Az erősáramú alkalmazások szempontjából legkedvezőbb anyagok az yttrium- és a bizmutalapú szupravezetők, kémiai összetételüket tekintve az Y Ba 2 Cu 3 O 7 illetve a Bi 3 Sr2Ca 2 Cu3O8. Előbbi rövid megjelölése ybco, vagy 123, utóbbié bisco vagy Az MHS-anyagok átfogó elméletének kidolgozása jelenleg is a kutatás fókuszában van. A legmagasabb reprodukálható kritikus hőmérséklet 164 K, amelyet nyomás alá helyezett Hg-alapú MHS-anyagon mértek. A gyakorlatban alkalmazott MHS-anyagok kritikus hőmérséklete tipikusan K. A legjobb MHS-huzalok kritikus áramsú'rűsége 500 A/mm 2, míg kritikus indukciója 100 T nagyságrendet is elérhet T-»0 K hőmérsékleten. A szupravezetőképesség alapvetően két lényeges tulajdonságot foglal magába. Az egyik az ellenállásmentes áramvezetőképesség (történetileg ebből származik a "szupra"vezető elnevezés), a másik a diamágneses tulajdonság, az ún. Meissner-effektus. Utóbbi tulajdonság azt jelenti, hogy a mágneses tér kiszorul a szupravezető anyagból. Ezért például egy szupravezető tárcsa fölé elhelyezett állandó mágnesre taszító erő hat, az állandó mágnes a szupravezető tárcsa felett lebegni fog. Az alkalmazásokban a szupravezetők mindkét alapvető tulajdonságát kihasználjuk. Az áramvezető képességen alapulnak a szupravezetős tekercsek, kábelek, áramhozzávezetések és í.t. A évfolyam 7-8. szám 279

8 Villamos gépek és készülékek Eszköz Eredmények végéig Energiaátviteli kábel 50+ méter hosszúságú, ~1 ka áramerősségű kábelszakasz tesztelése (Európa, Japán, USA) Motorok és generátorok Transzformátorok Zárlati áramkorlátozó Lendkerék lebegtetéssel Áramhozzávezetések Mágnesek 200+ LE MHS-motor tesztje 70 MW AHS generátor tesztje 5,000 LE motorhoz szükséges MHS-huzal gyártásának megkezdése 500+ kva transzformátorok-demonstráció és teszt (Európa és Japán) 1 MVA transzformátor tesztelése (USA) 1,2 kv zárlati áramkrolátozó tesztelése (USA) mágneses -100 Wh nagyságrendű tárolt energiájú lendkerék tesztelése MHS áramhozzávezetések tesztelése a CERN és a Fermilab intézeteiben ~7 T erősségű MHS mágnesek üzemeltetése (Japán, USA) Tervek rövid határidővel Földalatti kábel első installációja (USA) Koaxiális kábel üzemeltetése (Európa, USA) 1,000 LE motor üzemeltetése 5,000 LE motor üzemeltetése 10 MVA transzformátor Üzemeltetése (Európa és USA) 15 kv zárlati áramkorlátozó tesztelése Mágneses energiatároló MJ tárolt energiájú egységek kereskedelmi MHS SMES kísérleti példánya (SMES) forgalmazása a villamos energia minőségének javítására (USA) 10 kwh tarolt energiájú, MHSlebegtetéssel ellátott lendkerék tesztelése MHS áramhozzávezetések kereskedelmi forgalmazása MHS mágneses szeparátor demonstráció (USA) Tervezett időpont /. táblázat: A szupravezetők erősáramú alkalmazásai; jelen és jövő diamágneses tulajdonságot a lebegtetett csapágyakban és lendkerekekben, a mágneses árnyékolókban használjuk fel. Említésre érdemes, hogy ha a szupravezetőt mágneses térben hűtjük le, a mágneses erővonalak - képletesen szólva - "befagynak" a szupravezetőbe. így a szupravezető és az állandó mágnes között nemcsak taszító-, hanem vonzóerő is létesíthető. A fluxus befagyasztásával ún. szupravezetős állandó mágnesek készíthetők, amelyeket szupravezető állandó mágneses motorokban, mágneses tengelykapcsolókban lehet felhasználni. 3. Az erősáramú alkalmazások jelene és jövője a világon A magashőmérsékletű szupravezető (MHS) anyagok esetében az üzemi hőmérséklet fenntartása folyékony nitrogénnel biztosítható, ami lényeges előnyt jelent az alacsonyhőmérsékletű szupravezetők hűtésigényével összehasonlítva. Ma már kereskedelmi forgalomban szerezhetők be magashőmérsékletű szupravezetőből készített alkatrészek. Az erősáramú alkalmazásokat tekintve rendelkezésre állnak a tekercsekben és energiaátviteli kábelekben használható huzalok és szalagok, a kis hővezetésű áramhozzávezetések, a mágneses csapágyakban és lendkerekekben felhasználható tárcsák (lebegtetők), a mágneses árnyékolásra alkalmas gyűrűk és fóliák, valamint az áramkorlátozókhoz szükséges hengergyűrűk. Az energiaminőség javítását szolgáló mágneses energiatárolók, a középfeszültségű hálózatokon alkalmazható zárlati áramkorlátozók ipari alkalmazása már folyamatban van. Az energiaátviteli transzformátorok, villamos forgógépek, energiaátviteli kábelek és az energiatároló lendkerék ipari alkalmazása a közeli jövőben várható. Az erősáramú alkalmazások helyzetét, és a világon a közeljövőben várható eredményeket az 1. táblázatban foglaltuk össze. Az adatokat, eredményeket és az előrejelzéseket az ISIS-7 (International Superconductivity Industry Summit, a Nemzetközi Szupravezetőipar 7. Csúcstalálkozója) októberi jelentése alapján állítottuk össze. Megállapítható, hogy jelentős a fejlődés mind az alacsony-, mind pedig a magashőmérsékletű szupravezetők ipari alkalmazásainak bevezetése és elterjedése területén, Nem véletlen, hogy 1998-ban fogalmazódott meg a kijelentés: "Superconductivity coming to market-a szupravezetés közeledik a piachoz". Kiemelkedő előrehaladás és eredmény tapasztalható a szupravezétős mágneses energiatárolók (SMES=Superconducting Magnetic Energy Storage) ipari alkalmazásainak területén: az American Superconductor Inc. által fejlesztett MVA tárolt energiájú egységeket kereskedelmi forgalomban értékesítik a villamos energia minőségi mutatóinak javítására. 4. A hazai kutatás-fejlesztés helyzete, tervek a jövőre vonatkozóan Az erősáramú szupravezetőkutatás és -fejlesztés hazai bázisa a "SuperTech", mely a MEE elnökségi bizottságaként, konzorciumi keretben működik. A "SuperTech" hazai tagintézményei: a BME Villamos Gépek és Hajtások Tanszéken működő kutatócsoport, a Metalltech kft, valamint az ELTE TTK Általános Fizika Tanszékén működő kutatócsoport. Ehhez csatlakoznak a hazai és külföldi partnerintézmények. Az egyéni tagok száma: mintegy 20 fő hazai és külföldi "szenior" tag, és mintegy 20 fő "junior": nappali és doktorandusz hallgató. A "SuperTech" kiterjedt nemzetközi kapcsolatokkal rendelkezik a világ minden táján. Az átfogó program teljes címe: "Nemkonvencionális energiaátalakítók fejlesztése és ipari bevezetésének előkészítése". E program része a "Szupravezető eszközök ipari bevezetésének előkészítése" című program, amelynek alprogramjai az alábbiak: Laborfejlesztési alprogram: Szupravezető kutató és oktató bázislaboratórium kialakítása és fenntartása. A laboratóriumot 1998-ban megnyitottuk. 280 ELEKTROTECHNIKA

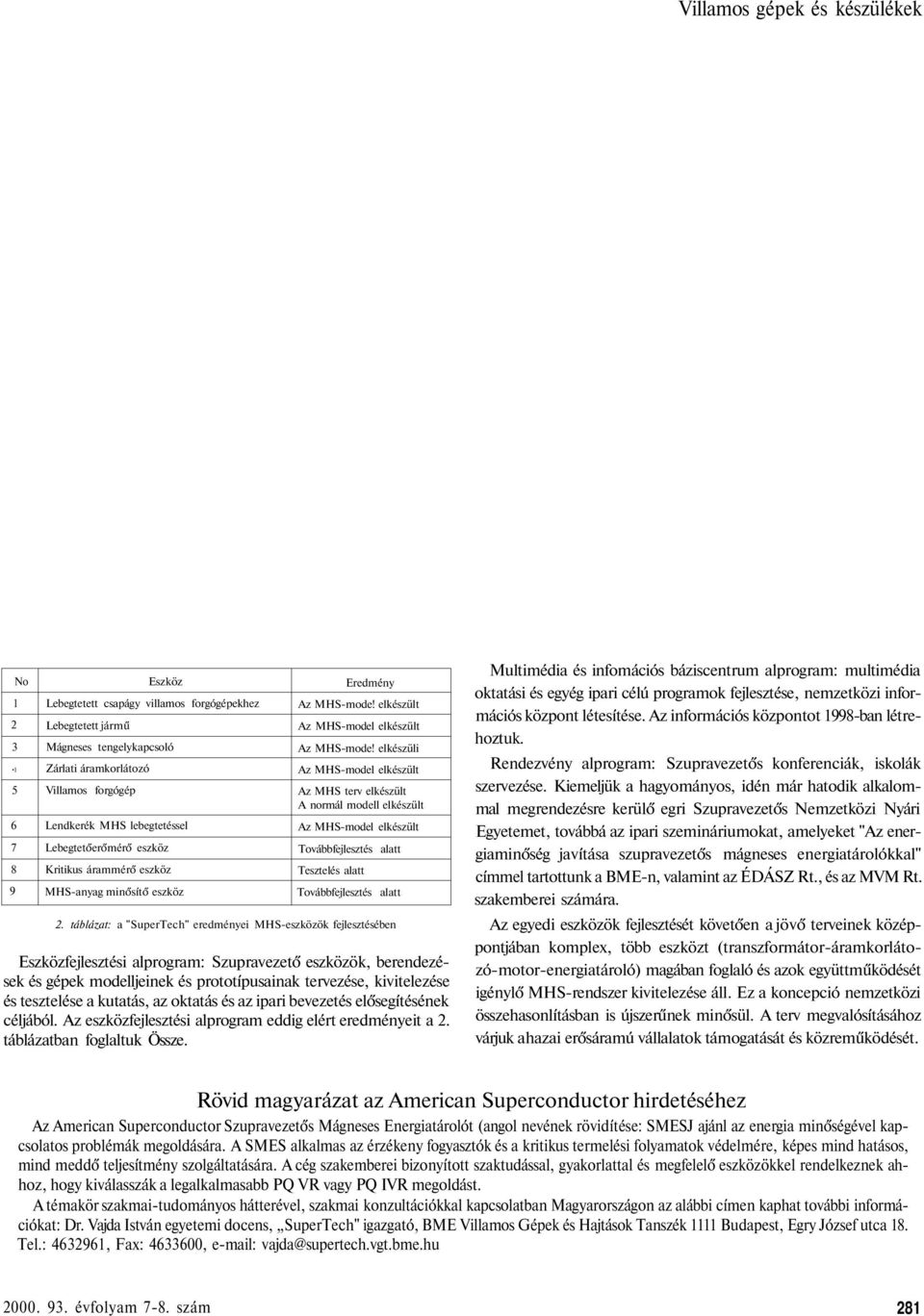

9 Villamos gépek és készülékek No Eszköz Lebegtetett csapágy villamos forgógépekhez Lebegtetett jármű Mágneses tengelykapcsoló Zárlati áramkorlátozó Villamos forgógép Lendkerék MHS lebegtetéssel Lebegtetőerőmérő eszköz Kritikus árammérő eszköz MHS-anyag minősítő eszköz Eredmény Az MHS-mode! elkészült Az MHS-model elkészült Az MHS-mode! elkészüli Az MHS-model elkészült Az MHS terv elkészült A normál modell elkészült Az MHS-model elkészült Továbbfejlesztés alatt Tesztelés alatt Továbbfejlesztés alatt 2. táblázat: a "SuperTech" eredményei MHS-eszközök fejlesztésében Eszközfejlesztési alprogram: Szupravezető eszközök, berendezések és gépek modelljeinek és prototípusainak tervezése, kivitelezése és tesztelése a kutatás, az oktatás és az ipari bevezetés elősegítésének céljából. Az eszközfejlesztési alprogram eddig elért eredményeit a 2. táblázatban foglaltuk Össze. Multimédia és infomációs báziscentrum alprogram: multimédia oktatási és egyég ipari célú programok fejlesztése, nemzetközi információs központ létesítése. Az információs központot 1998-ban létrehoztuk. Rendezvény alprogram: Szupravezetős konferenciák, iskolák szervezése. Kiemeljük a hagyományos, idén már hatodik alkalommal megrendezésre kerülő egri Szupravezetős Nemzetközi Nyári Egyetemet, továbbá az ipari szemináriumokat, amelyeket "Az energiaminőség javítása szupravezetős mágneses energiatárolókkal" címmel tartottunk a BME-n, valamint az ÉDÁSZ Rt., és az MVM Rt. szakemberei számára. Az egyedi eszközök fejlesztését követően a jövő terveinek középpontjában komplex, több eszközt (transzformátor-áramkorlátozó-motor-energiatároló) magában foglaló és azok együttműködését igénylő MHS-rendszer kivitelezése áll. Ez a koncepció nemzetközi összehasonlításban is újszerűnek minősül. A terv megvalósításához várjuk ahazai erősáramú vállalatok támogatását és közreműködését. Rövid magyarázat az American Superconductor hirdetéséhez Az American Superconductor Szupravezetős Mágneses Energiatárolót (angol nevének rövidítése: SMESJ ajánl az energia minőségével kapcsolatos problémák megoldására. A SMES alkalmas az érzékeny fogyasztók és a kritikus termelési folyamatok védelmére, képes mind hatásos, mind meddő teljesítmény szolgáltatására. A cég szakemberei bizonyított szaktudással, gyakorlattal és megfelelő eszközökkel rendelkeznek ahhoz, hogy kiválasszák a legalkalmasabb PQ VR vagy PQ IVR megoldást. A témakör szakmai-tudományos hátterével, szakmai konzultációkkal kapcsolatban Magyarországon az alábbi címen kaphat további információkat: Dr. Vajda István egyetemi docens, SuperTech" igazgató, BME Villamos Gépek és Hajtások Tanszék 1111 Budapest, Egry József utca 18. Tel.: , Fax: , vajda@supertech.vgt.bme.hu évfolyam 7-8. szám 281

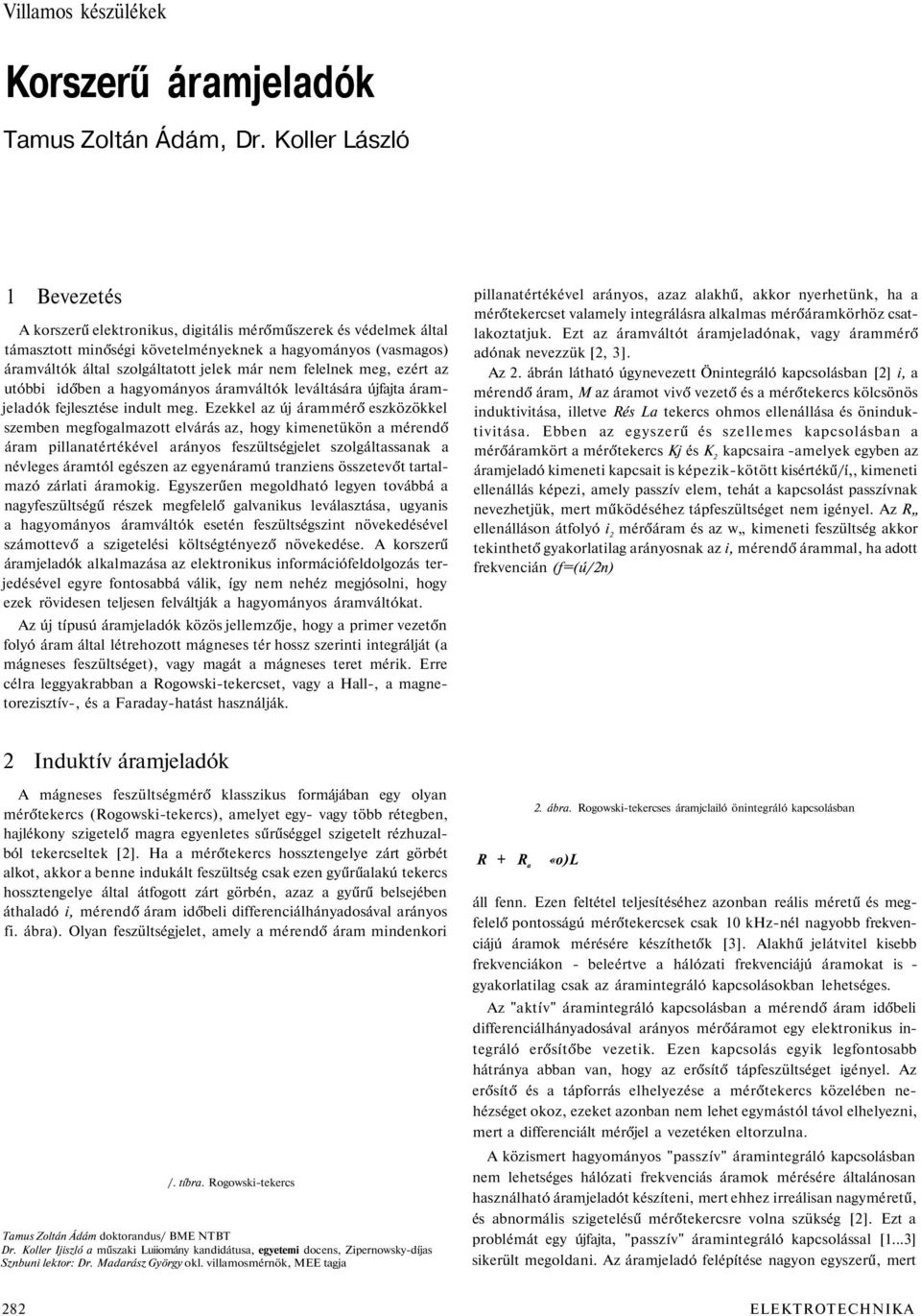

10 Villamos készülékek Korszerű áramjeladók Tamus Zoltán Ádám, Dr. Koller László 1 Bevezetés A korszerű elektronikus, digitális mérőműszerek és védelmek által támasztott minőségi követelményeknek a hagyományos (vasmagos) áramváltók által szolgáltatott jelek már nem felelnek meg, ezért az utóbbi időben a hagyományos áramváltók leváltására újfajta áramjeladók fejlesztése indult meg. Ezekkel az új árammérő eszközökkel szemben megfogalmazott elvárás az, hogy kimenetükön a mérendő áram pillanatértékével arányos feszültségjelet szolgáltassanak a névleges áramtól egészen az egyenáramú tranziens összetevőt tartalmazó zárlati áramokig. Egyszerűen megoldható legyen továbbá a nagyfeszültségű részek megfelelő galvanikus leválasztása, ugyanis a hagyományos áramváltók esetén feszültségszint növekedésével számottevő a szigetelési költségtényező növekedése. A korszerű áramjeladók alkalmazása az elektronikus információfeldolgozás terjedésével egyre fontosabbá válik, így nem nehéz megjósolni, hogy ezek rövidesen teljesen felváltják a hagyományos áramváltókat. Az új típusú áramjeladók közös jellemzője, hogy a primer vezetőn folyó áram által létrehozott mágneses tér hossz szerinti integrálját (a mágneses feszültséget), vagy magát a mágneses teret mérik. Erre célra leggyakrabban a Rogowski-tekercset, vagy a Hall-, a magnetorezisztív-, és a Faraday-hatást használják. pillanatértékével arányos, azaz alakhű, akkor nyerhetünk, ha a mérőtekercset valamely integrálásra alkalmas mérőáramkörhöz csatlakoztatjuk. Ezt az áramváltót áramjeladónak, vagy árammérő adónak nevezzük [2, 3]. Az 2. ábrán látható úgynevezett Önintegráló kapcsolásban [2] i, a mérendő áram, M az áramot vivő vezető és a mérőtekercs kölcsönös induktivitása, illetve Rés La tekercs ohmos ellenállása és öninduktivitása. Ebben az egyszerű és szellemes kapcsolásban a mérőáramkört a mérőtekercs Kj és K 2 kapcsaira -amelyek egyben az áramjeladó kimeneti kapcsait is képezik-kötött kisértékű/í,, kimeneti ellenállás képezi, amely passzív elem, tehát a kapcsolást passzívnak nevezhetjük, mert működéséhez tápfeszültséget nem igényel. Az R ellenálláson átfolyó i 2 mérőáram és az w kimeneti feszültség akkor tekinthető gyakorlatilag arányosnak az i, mérendő árammal, ha adott frekvencián (f=(ú/2n) 2 Induktív áramjeladók A mágneses feszültségmérő klasszikus formájában egy olyan mérőtekercs (Rogowski-tekercs), amelyet egy- vagy több rétegben, hajlékony szigetelő magra egyenletes sűrűséggel szigetelt rézhuzalból tekercseltek [2]. Ha a mérőtekercs hossztengelye zárt görbét alkot, akkor a benne indukált feszültség csak ezen gyűrűalakú tekercs hossztengelye által átfogott zárt görbén, azaz a gyűrű belsejében áthaladó i, mérendő áram időbeli differenciálhányadosával arányos fi. ábra). Olyan feszültségjelet, amely a mérendő áram mindenkori /. tíbra. Rogowski-tekercs Tamus Zoltán Ádám doktorandus/ BME NTBT Dr. Koller Ijiszló a műszaki Luiiomány kandidátusa, egyetemi docens, Zipernowsky-díjas Sznbuni lektor: Dr. Madarász György okl. villamosmérnök, MEE tagja R + R a 2. ábra. Rogowski-tekercses áramjclailó önintegráló kapcsolásban «o)l áll fenn. Ezen feltétel teljesítéséhez azonban reális méretű és megfelelő pontosságú mérőtekercsek csak 10 khz-nél nagyobb frekvenciájú áramok mérésére készíthetők [3]. Alakhű jelátvitel kisebb frekvenciákon - beleértve a hálózati frekvenciájú áramokat is - gyakorlatilag csak az áramintegráló kapcsolásokban lehetséges. Az "aktív" áramintegráló kapcsolásban a mérendő áram időbeli differenciálhányadosával arányos mérőáramot egy elektronikus integráló erősítőbe vezetik. Ezen kapcsolás egyik legfontosabb hátránya abban van, hogy az erősítő tápfeszültséget igényel. Az erősítő és a tápforrás elhelyezése a mérőtekercs közelében nehézséget okoz, ezeket azonban nem lehet egymástól távol elhelyezni, mert a differenciált mérőjel a vezetéken eltorzulna. A közismert hagyományos "passzív" áramintegráló kapcsolásban nem lehetséges hálózati frekvenciás áramok mérésére általánosan használható áramjeladót készíteni, mert ehhez irreálisan nagyméretű, és abnormális szigetelésű mérőtekercsre volna szükség [2]. Ezt a problémát egy újfajta, "passzív" áramintegráló kapcsolással [1...3] sikerült megoldani. Az áramjeladó felépítése nagyon egyszerű, mert 282 ELEKTROTECHNIKA

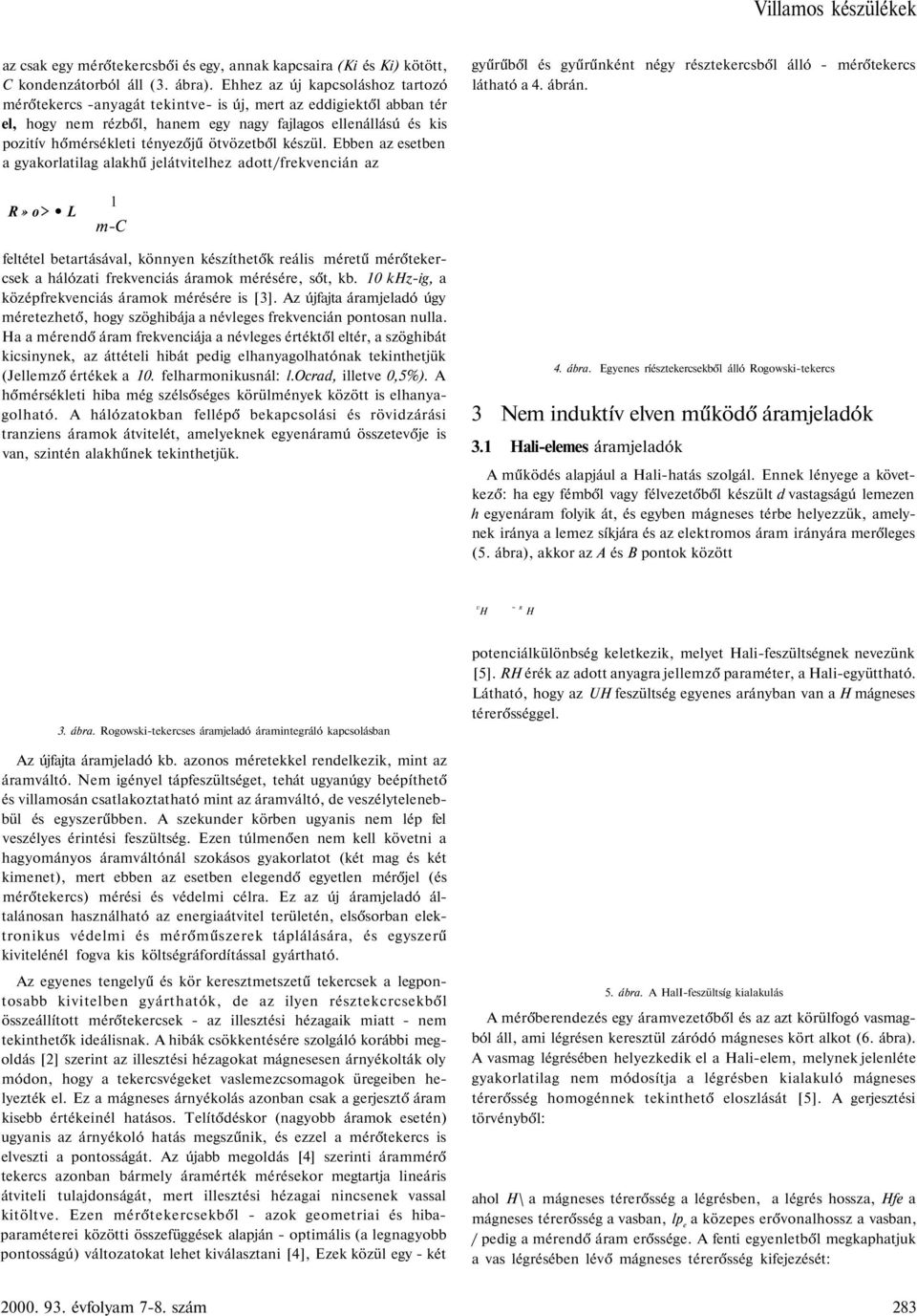

11 Villamos készülékek az csak egy mérőtekercsbői és egy, annak kapcsaira (Ki és Ki) kötött, C kondenzátorból áll (3. ábra). Ehhez az új kapcsoláshoz tartozó mérőtekercs -anyagát tekintve- is új, mert az eddigiektől abban tér el, hogy nem rézből, hanem egy nagy fajlagos ellenállású és kis pozitív hőmérsékleti tényezőjű ötvözetből készül. Ebben az esetben a gyakorlatilag alakhű jelátvitelhez adott/frekvencián az gyűrűből és gyűrűnként négy résztekercsből álló - mérőtekercs látható a 4. ábrán. R» o> L 1 m-c feltétel betartásával, könnyen készíthetők reális méretű mérőtekercsek a hálózati frekvenciás áramok mérésére, sőt, kb. 10 khz-ig, a középfrekvenciás áramok mérésére is [3]. Az újfajta áramjeladó úgy méretezhető, hogy szöghibája a névleges frekvencián pontosan nulla. Ha a mérendő áram frekvenciája a névleges értéktől eltér, a szöghibát kicsinynek, az áttételi hibát pedig elhanyagolhatónak tekinthetjük (Jellemző értékek a 10. felharmonikusnál: l.ocrad, illetve 0,5%). A hőmérsékleti hiba még szélsőséges körülmények között is elhanyagolható. A hálózatokban fellépő bekapcsolási és rövidzárási tranziens áramok átvitelét, amelyeknek egyenáramú összetevője is van, szintén alakhűnek tekinthetjük. 4. ábra. Egyenes ríésztekercsekből álló Rogowski-tekercs 3 Nem induktív elven működő áramjeladók 3.1 Hali-elemes áramjeladók A működés alapjául a Hali-hatás szolgál. Ennek lényege a következő: ha egy fémből vagy félvezetőből készült d vastagságú lemezen h egyenáram folyik át, és egyben mágneses térbe helyezzük, amelynek iránya a lemez síkjára és az elektromos áram irányára merőleges (5. ábra), akkor az A és B pontok között U H = R H 3. ábra. Rogowski-tekercses áramjeladó áramintegráló kapcsolásban Az újfajta áramjeladó kb. azonos méretekkel rendelkezik, mint az áramváltó. Nem igényel tápfeszültséget, tehát ugyanúgy beépíthető és villamosán csatlakoztatható mint az áramváltó, de veszélytelenebbül és egyszerűbben. A szekunder körben ugyanis nem lép fel veszélyes érintési feszültség. Ezen túlmenően nem kell követni a hagyományos áramváltónál szokásos gyakorlatot (két mag és két kimenet), mert ebben az esetben elegendő egyetlen mérőjel (és mérőtekercs) mérési és védelmi célra. Ez az új áramjeladó általánosan használható az energiaátvitel területén, elsősorban elektronikus védelmi és mérőműszerek táplálására, és egyszerű kivitelénél fogva kis költségráfordítással gyártható. Az egyenes tengelyű és kör keresztmetszetű tekercsek a legpontosabb kivitelben gyárthatók, de az ilyen résztekcrcsekből összeállított mérőtekercsek - az illesztési hézagaik miatt - nem tekinthetők ideálisnak. A hibák csökkentésére szolgáló korábbi megoldás [2] szerint az illesztési hézagokat mágnesesen árnyékolták oly módon, hogy a tekercsvégeket vaslemezcsomagok üregeiben helyezték el. Ez a mágneses árnyékolás azonban csak a gerjesztő áram kisebb értékeinél hatásos. Telítődéskor (nagyobb áramok esetén) ugyanis az árnyékoló hatás megszűnik, és ezzel a mérőtekercs is elveszti a pontosságát. Az újabb megoldás [4] szerinti árammérő tekercs azonban bármely áramérték mérésekor megtartja lineáris átviteli tulajdonságát, mert illesztési hézagai nincsenek vassal kitöltve. Ezen mérőtekercsekből - azok geometriai és hibaparaméterei közötti összefüggések alapján - optimális (a legnagyobb pontosságú) változatokat lehet kiválasztani [4], Ezek közül egy - két potenciálkülönbség keletkezik, melyet Hali-feszültségnek nevezünk [5]. RH érék az adott anyagra jellemző paraméter, a Hali-együttható. Látható, hogy az UH feszültség egyenes arányban van a H mágneses térerősséggel. 5. ábra. A HalI-feszültsíg kialakulás A mérőberendezés egy áramvezetőből és az azt körülfogó vasmagból áll, ami légrésen keresztül záródó mágneses kört alkot (6. ábra). A vasmag légrésében helyezkedik el a Hali-elem, melynek jelenléte gyakorlatilag nem módosítja a légrésben kialakuló mágneses térerősség homogénnek tekinthető eloszlását [5]. A gerjesztési törvényből: ahol H\ a mágneses térerősség a légrésben, a légrés hossza, Hfe a mágneses térerősség a vasban, lp e a közepes erővonalhossz a vasban, / pedig a mérendő áram erőssége. A fenti egyenletből megkaphatjuk a vas légrésében lévő mágneses térerősség kifejezését: évfolyam 7-8. szám 283

12 Villamos készülékek Bemenő áram Sávszélesség 0-25 KHz Kimenő feszültség ' s{ i 6. ábra. Hali-elemes áramjeladók elvi felépítése Annak érdekében, hogy a zárójelben szereplő kifejezést állandónak tekinthessük, a vasmag méretezésekor ügyelni kell arra, hogy a telítődés jelenségét elkerüljük. Ma már sok cég [6] foglalkozik ilyen alapelvíí árammérők gyártásával. Működésük alapján megkülönböztethetünk zárt és nyílt hurkú áramjeladókat. 8. ábra. Nyílt hurkú Hall-ctcmcs áramjcladő kapcsolás magyarázata az, hogy a magnetorezisztív film-érzékelőben a mágneses tér hatására az egyes áramutak elfordulnak, ezért az ossz áramút meghosszabbodik, ami az ellenállás növekedését idézi elő. A szenzort állandó árammal táplálva az ellenállás, ezzel együtt a mágneses tér változás feszültség változásként detektálható [7]. Áramforrás Hozzá vezetés Magnetorezisztív film 9. ábm. A magnctorc/isztfv szenzor felépítése A mágneses tér és a kimenő feszültség közötti kapcsolat nemlineáris (10. ábra). Számos módszer létezik a linearizálásra, a legegyszerűbb, ha a munkapontot permanens mágnes terének segítségével a lineáris tartományban helyezik el. így a kimenő feszültség gyakorlatilag egyenesen arányos az érzékelendő és az előfeszítő mágneses térrel (11. ábra). Bemenő áram Sávszélesség KHz Kimenő áram 7. ábra. Zárt hurkú Hall-clcmcs áramjcladő kapcsolás A zárt hurkú árammérők esetében (7. ábra) a negatív áram-visszacsatolásnak köszönhetően elkerülhető a vas telítődése, ugyanis a vasban állandóan zérus a térerősség értéke, leszámítva a gyors áramváltozások esetét, amikor az árammérő erősítője nem tudja követni a Hali-elemen létrejövő feszültség gyors változását. A nyílt hurkú árammérők (8. ábra) esetén a beépített erősítő csupán jelkondicionálást végez. Valamennyi Hali-elemes áramjeladó jellemző tulajdonsága az egyenáramtól néhányszor 10 khz-ig terjedő frekvenciaátvitel, 0,5% körüli mérési hiba, az 1000 A-ig terjedő névleges áram, valamint a szűk áramátfogás. 3.2 Magnetorezisztív áram jeladók Ezen jeladókban alkalmazott érzékelők működése magnetorezisztív hatáson alapul, melynek lényege, hogy bizonyos anyagokból készített ellenállásokat mágneses térbe helyezve (9. ábra) azok ellenállása növekszik. Különösen nagy az érzékenységük az InSb vegyületekből készült ellenállásoknak. Működés kvalitatív o 10. ábra. A magnclorc/.is/.(ív szenzorokra jellemző átviteli görbe A magnetorezisztív szenzorokat telítési térerősség szempontjából két nagyságrendnyi széles skálában gyártják. Közös jellemzőjük a nagy működési frekvencia (5 MHz) és üzemi hőmérséklet (200 C). Hátrányuk viszont a nagy hőmérsékletfüggés, ezért kompenzáló elem szükséges a hőmérsékletfüggetlen működéshez. Magnetorezisztív érzékelővel kétféleképpen készül áramjeladó. Az első megoldás teljesen hasonló a Hali-elemből készített H W 284 ELEKTROTECHNIKA

13 Villamos készülékek célszerű a vezetőt U-alakíira elkészíteni, és a 14. ábra szerint elhelyezni az érzékelőt, mert így lehet legjobban kihasználni a mezőerősítő és a mezögyengítő hatásokat, és a külső zavarok elleni árnyékolást is meg lehet oldani. Felszerelhetjük belülre (A eset), vagy kívülre (B eset). Ha az U-alakon kívül szereljük az érzékelőt, akkor kis előfeszítő mezőre van szüksége, ha belül, akkor az előbbihez képest nagyra. Célszerű azonban a "belső" megoldás mellet maradni, mivel a zavarok jobban kiküszöbölhetők. -H I h- Mérendő ttietősstg II. ábra. Állandó mágnessel előfeszílcit magnctorczíszlív szenzor átviiclc áramjel adóhoz. Itt is egy vasmag kis légrésébe helyezzük a szenzort (12. ábra). Az áramjcladó kapcsolása szintén zárt- vagy nyílthurkú lehel. A másik megoldásban [8] az érzékelőt közvetlenül a vezető felületére szerelik (13. ábra). A linearizálást ebben az esetben is mágneses előfeszítcsscl oldották meg, ezért az érzékelő felületérc egy permanens mágnest szerelnek aminek a mágneses mezeje 14. ábra. U-alakúra mcghajiiiou áramvezcifs hclsfl (A), valamim kiilsfi (Ji) oldalára felszereli szenzor A mérési tartományt az előfeszílő-mező nagysága illetve a felszerelési hely határozza meg. Három dekádos áramátfogóképcssége van, 1%-os pontossággal képes mérni, jó! illeszthető a vezetőre, kis helyen elfér, A működés felső határfrekvenciája 90 khz, zavarérzékeny. 3.3 Optikai áramjeladók 12. ábra. MagneioreziMliv szenzorral lelépílcil áramjcladó egyik lehetséges Iclípítdsc Állandó mágnes IVIagnetorezisztív szenzor M. Faraday 1845-ben fedezte fel azt a jelenséget, hogy bizonyos anyagokat mágneses térbe helyezve, azok a rajtuk áthaladó lineárisan poláros fény polarizációs síkját elforgatják (Faraday-hatás). A jelenség magyarázata a következő: A lineárisan polarizált fény hullámvektora felbontható két, egy jobbra és egy balra cirkulárisán poláros hullám ruillámvektorainak összegére. Mivel a közegbe belépő hullám két hullámvcktora más sebességgel forog jobbra, mint balra, így a kilépő hullám polarizációs síkja elfordul (15. ábra) [9,10]. AH térerősségű közegben, / hosszúságú úton áthaladó fény elfordulás szöge: <p = V^Hdl Perimer vezető 13. ábra. Küzvcilenül az áramvezeifíre szereli magnetorcziszüv szenzor merőleges az áram által keltett főmezőre. Lényeges szempont a mágnes mágnesező-képessége, alakja, és az elhelyezkedése az érzékelő középpontjához viszonyítva. Alkalmazhatósága függ a vezető méretétől, alakjától: a primer vezetőnek 8-IO-szer hosszabbnak kell lennie, mint a vezető középpontja és az érzékelő közötti távolság, ellenkező esetben zavaró hatások lépnek fel. Alakra négyszög keresztmetszetű vezető a megfelelő. Az elhelyezés szempontjából ahol V az ún. Verdct-állandó ami csakis a közeg anyagi minőségétől, ennek hőmérsékletétől és az áthaladó fény hullámhosszától függ. Mivel a Faraday-hatás a mágneses tér és az anyagot alkotó atomok elektronjainak kölcsönhatásán alapul, a késleltetés a mágneses térés a Faraday-forgatás között olyan kicsi (10"'s), hogy a mérhető legnagyobb frekvenciát gyakorlatilag a szükséges jelfeldolgozó elektronika szabja meg. A mérőberendezés elvi felépítése az 16. ábrán látható. A fényforrás egy Hc-Nc lézer, amiből lineárisan poláros fény lép ki. A negyedhullámú késleltctőn áthaladva a lineáris poláros fény körkörösen polárossá válik. így elérjük, hogy a következő lineáris polarizátoron áthaladó fény intenzitása független a polarizációs szögtől, amit a polarizátor forgatásával lehet beállítani. A kilépő fénysugár polarizációs szögét közvetlenül mérni nem lehet, ezért az analizátorban évfolyam 7-8. szám 285

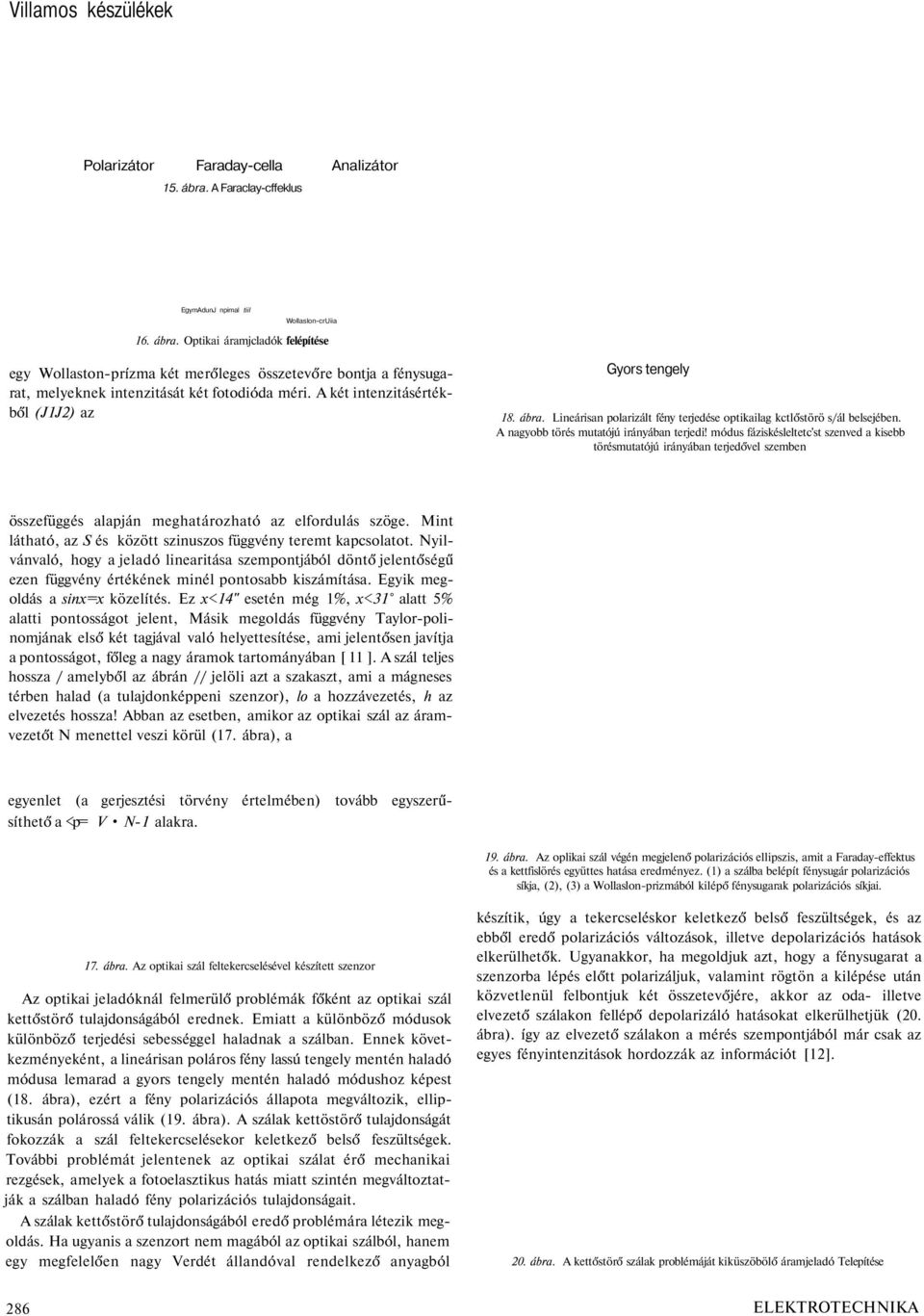

14 Villamos készülékek Polarizátor Faraday-cella Analizátor 15. ábra. A Faraclay-cffeklus EgymAdunJ npimal tiil Wollaslon-crUiia 16. ábra. Optikai áramjcladók felépítése egy Wollaston-prízma két merőleges összetevőre bontja a fénysugarat, melyeknek intenzitását két fotodióda méri. A két intenzitásértékből (J1J2) az Gyors tengely 18. ábra. Lineárisan polarizált fény terjedése optikailag kctlőstörö s/ál belsejében. A nagyobb törés mutatójú irányában terjedi! módus fáziskésleltetc'st szenved a kisebb törésmutatójú irányában terjedővel szemben összefüggés alapján meghatározható az elfordulás szöge. Mint látható, az S és között szinuszos függvény teremt kapcsolatot. Nyilvánvaló, hogy a jeladó linearitása szempontjából döntő jelentőségű ezen függvény értékének minél pontosabb kiszámítása. Egyik megoldás a sinx=x közelítés. Ez x<14" esetén még 1%, x<31 alatt 5% alatti pontosságot jelent, Másik megoldás függvény Taylor-polinomjának első két tagjával való helyettesítése, ami jelentősen javítja a pontosságot, főleg a nagy áramok tartományában [ 11 ]. A szál teljes hossza / amelyből az ábrán // jelöli azt a szakaszt, ami a mágneses térben halad (a tulajdonképpeni szenzor), lo a hozzávezetés, h az elvezetés hossza! Abban az esetben, amikor az optikai szál az áramvezetőt N menettel veszi körül (17. ábra), a egyenlet (a gerjesztési törvény értelmében) tovább egyszerűsíthető a <p= V N-1 alakra. 19. ábra. Az oplikai szál végén megjelenő polarizációs ellipszis, amit a Faraday-effektus és a kettfislörés együttes hatása eredményez. (1) a szálba belépít fénysugár polarizációs síkja, (2), (3) a Wollaslon-prizmából kilépő fénysugarak polarizációs síkjai. 17. ábra. Az optikai szál feltekercselésével készített szenzor Az optikai jeladóknál felmerülő problémák főként az optikai szál kettőstörő tulajdonságából erednek. Emiatt a különböző módusok különböző terjedési sebességgel haladnak a szálban. Ennek következményeként, a lineárisan poláros fény lassú tengely mentén haladó módusa lemarad a gyors tengely mentén haladó módushoz képest (18. ábra), ezért a fény polarizációs állapota megváltozik, elliptikusán polárossá válik (19. ábra). A szálak kettöstörő tulajdonságát fokozzák a szál feltekercselésekor keletkező belső feszültségek. További problémát jelentenek az optikai szálat érő mechanikai rezgések, amelyek a fotoelasztikus hatás miatt szintén megváltoztatják a szálban haladó fény polarizációs tulajdonságait. A szálak kettőstörő tulajdonságából eredő problémára létezik megoldás. Ha ugyanis a szenzort nem magából az optikai szálból, hanem egy megfelelően nagy Verdét állandóval rendelkező anyagból készítik, úgy a tekercseléskor keletkező belső feszültségek, és az ebből eredő polarizációs változások, illetve depolarizációs hatások elkerülhetők. Ugyanakkor, ha megoldjuk azt, hogy a fénysugarat a szenzorba lépés előtt polarizáljuk, valamint rögtön a kilépése után közvetlenül felbontjuk két összetevőjére, akkor az oda- illetve elvezető szálakon fellépő depolarizáló hatásokat elkerülhetjük (20. ábra). így az elvezető szálakon a mérés szempontjából már csak az egyes fényintenzitások hordozzák az információt [12]. 20. ábra. A kettőstörő szálak problémáját kiküszöbölő áramjeladó Telepítése 286 ELEKTROTECHNIKA

15 Villamos készülékek Visszaverő felület Faraday-cella Fénysugár útja 21. ábra. Az cgycilcn darabból készítet! szenzor kivitele A szenzor kivitele 21. ábrán látható. A fény az a, b, c, d, e és f pontokban teljes visszaverődést szenvedve megkerüli az áramvezetőt. Mivel az a és b, c és d, valamint az e és f szakaszokon a fény az áram irányával párhuzamosan halad, ezért a szögelfordulás <p = VI képlettel számolható. A hőmérsékletfüggést a Faraday-cella anyagának megválasztásával sikerült mérsékelni. Akipróbált anyagok közül a diamágneses tulajdonságú boroszilikát korona üveg mutatkozott a legkedvezőbb tulajdonságúnak. A fejlesztés végére kapott eredmények figyelemre méltóak. A linearitási és mérési hiba kisebb, mint 0,4% a 0,2 ka c ir- 2 kacir tartományban. A kimeneti feszültség hőmérsékletfüggése 0,5 kactt áramnál kisebb, mint 0,3% a -20 C - 90 "C tartományban. A legkisebb mérhető áram 50 A körüli. A mechanikai rezgések a fotoelasztikus hatás miatt okoznak polarizációs állapotváltozást a fényvezetőkben. Tehát ha megóvjuk az optikai vezetőket a mechanikus zavarásoktól, akkor ez a hatás megelőzhető. Ezt a szenzor esetén annak rugalmas rögzítésével oldják meg [12]. Vibráció által okozott zaj Idö i '10 ms 22. ábra. A zárlali áram mérésekor, a fotoclas/likus hatás miatl fellépő zaj, a szen/or merev rögzítése cselén Az 22. ábrán a szenzor merev rögzítése esetén mért zárlati áram jelalakja látható. A mért áramalakban jól felismerhető a keletkezett zaj, ez látható az ábrán 80 ka C sücs zárlati áram mérésekor. Hasonló zaj nem lép fel rugalmas rögzítéskor még 150 ka CS úcs zárlati áram esetén sem. Rugalmasan rögzített cella esetén a zárlati áramok mérésekor adódó hiba 4% a 30kA C súcs-150 kacsúcs tartományban. 4 Összefoglalás A bemutatott áramjeladókról általánosságban elmondható, hogy mind mérési pontosság, mind áram- és frekvenciaátfogás tekintetében túlszárnyalják a hagyományos áramváltókat. A Rogowski-tekercses áramjeladók -különösen az elektronikus integrátorral szerelt- már a hétköznapokban is megtalálhatóak, mint "flexibilis lakatfogó". Köszönhetően annak, hogy gyártásuk gyakorlatilag nem igényel új technológiát, ugyanazokon a gépeken lehet gyártani, mint a hagyományos típusokat, könnyen készíthető belőlük a régi áramváltókkal ekvivalens típusok, így azok helyére beépíthető. Ennek ellenére tömeges elterjedésükről nem beszélhetünk. A széles körben használatos a Hali-elemes áramjeladó. Különféle gyártók rengeteg típust kínálnak a katalógusaikban. Ezek tulajdonképpen nem az energetikában használt hagyományos áramváltót hivatottak felváltani, teljesen más az alkalmazási célterületük, főként az automatizálásban használatosak. Nem igazán terjedt el a magnetorzisztív szenzorral felépített áramjeladó. Ez annak tudható be, hogy gyakorlatilag csak a Hallclcm felváltására alkalmas, annál rosszabb tulajdonságokkal (hömérsékletfúggés), de az utóbbi időben erőteljes fejlesztések indultak meg ezen szenzorok tulajdonságainak javítását megcélozva. Az optikai áramjcldók számos olyan előnyös tulajdonsággal rendelkeznek (kisebb súly, egyszerű kivitelezhetőség, szigetelési problémák kiküszöbölése, elektronikus zavarokra való érzéketlenség), aminek következtében a jövő áramjeladóit ismerhetjük meg bennük. Problémát jelent azonban, hogy egyelőre még kis áramokat nem lehet velük mérni, éppen ezért a fejlesztése a jobb optikai tulajdonsággal bíró szenzoranyagok kikísérletezésének irányába folyik. Az optikai áramjeladók mellett léteznek hasonló elven (Pockels-hatás) működő fcszültségmérők is. Napjainkban több cég katalógusában találhatunk olyan készülékeket, melyben az optikai jelátvitel kedvező tulajdonságait igyekeznek más áramjeldókkal kombinálva kiaknázni. Ezek a hibrid megoldások csak átmenetinek mondhatóak, igazi áttörést talán a tisztán optikai jeladók széleskörű elterjedése hozhat. 5 Irodalomjegyzék 1. Koller, L.(67%)-Stcfányi, 1.(33%): Lineáris átvitelű áramváltóként használható mágneses feszül tségméró' jeladó. Magyar szabadalom l.no KoNcr, L.-Stcfányi, I.: Lineáris átvitelű áramváltóként használható mágneses feszültségmeiő jeladó. Elektrotechnika. 86(1993)7. 3. Kollcr, L.: Önintcgráló és áramintcgráló típusú mágneses feszüllségmérí) jeladók alkalmazhatósága váltakozó áramok mérésére. Elektrotechnika. 87(1994)9. 4. Kollcr, L.-Szalma, P.: Ncuartigc Rogowski-Spulc aus geraden Tcilspulen. Elcctrical Enginccring. Archív iür Elcktrotcehnik. Vot. 80. No. 2. April W. Giriat, J. Rauliiszkicwicz : A hallotron, LEM Catalog, LEM Hcmc Ltd. U.K. 7. Szcntiday K. szerk.: Mikroelektronikai érzékelők. Műszaki Könyvkiadó, W. Uhlmann, T. Wicscncr : Stormmessung mit magnetoresistiven Scnsorcn, XI. Int. Wiss. Koll. TH Ilmcnau Fúzcssy Zoltán: A fotonika oplikai alapjai l.-ii., Műegyetemi Kiadó, Mojzes I.-Kökénycsi S.: Folonikai anyagok és eszközök. Műegyetemi Kiadó A. Papp, H. Hamis: MagneUx>ptical current transformer, Applied Optics, Vol. 19, No.22, 15 November M. Kanoi, G. Takahashi, T. Salo, M Higaki, E. Móri, K. Okumura: Optical vollagc and current mcasuring syslem for clectric power systems, IEEE Transattions on Power Delivery, Vol. PWRD-1, No. 1, January évfolyam 7-8. szám 2X7

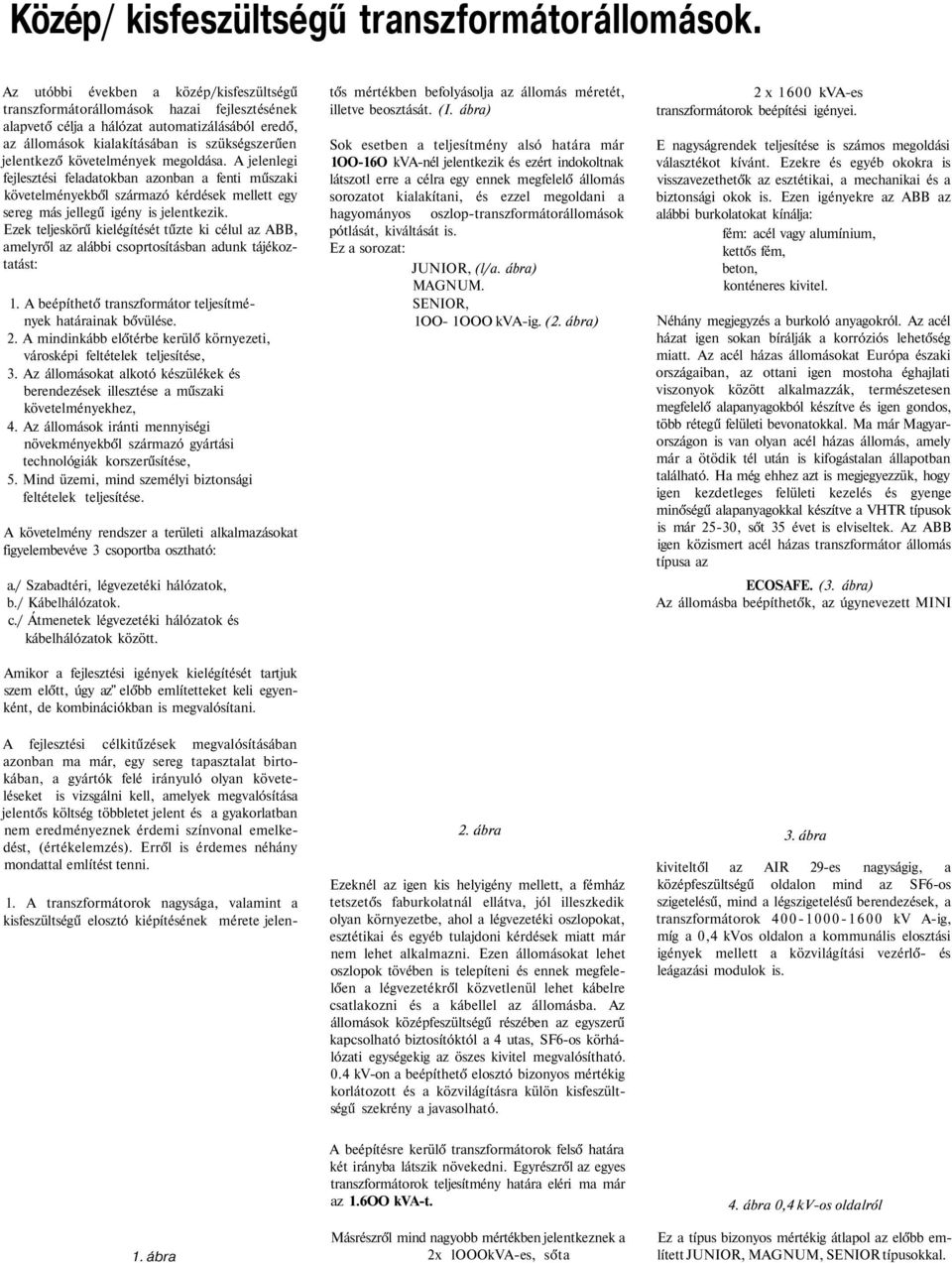

16 Közép/ kisfeszültségű transzformátorállomások. Az utóbbi években a közép/kisfeszültségű transzformátorállomások hazai fejlesztésének alapvető célja a hálózat automatizálásából eredő, az állomások kialakításában is szükségszerűen jelentkező követelmények megoldása. A jelenlegi fejlesztési feladatokban azonban a fenti műszaki követelményekből származó kérdések mellett egy sereg más jellegű igény is jelentkezik. Ezek teljeskörű kielégítését tűzte ki célul az ABB, amelyről az alábbi csoprtosításban adunk tájékoztatást: 1. A beépíthető transzformátor teljesítmények határainak bővülése. 2. A mindinkább előtérbe kerülő környezeti, városképi feltételek teljesítése, 3. Az állomásokat alkotó készülékek és berendezések illesztése a műszaki követelményekhez, 4. Az állomások iránti mennyiségi növekményekből származó gyártási technológiák korszerűsítése, 5. Mind üzemi, mind személyi biztonsági feltételek teljesítése. A követelmény rendszer a területi alkalmazásokat figyelembevéve 3 csoportba osztható: a./ Szabadtéri, légvezetéki hálózatok, b./ Kábelhálózatok. c./ Átmenetek légvezetéki hálózatok és kábelhálózatok között. Amikor a fejlesztési igények kielégítését tartjuk szem előtt, úgy az" előbb említetteket keli egyenként, de kombinációkban is megvalósítani. 1. A transzformátorok nagysága, valamint a kisfeszültségű elosztó kiépítésének mérete jelentős mértékben befolyásolja az állomás méretét, illetve beosztását. (I. ábra) Sok esetben a teljesítmény alsó határa már 1OO-16O kva-nél jelentkezik és ezért indokoltnak látszotl erre a célra egy ennek megfelelő állomás sorozatot kialakítani, és ezzel megoldani a hagyományos oszlop-transzformátorállomások pótlását, kiváltását is. Ez a sorozat: JUNIOR, (l/a. ábra) MAGNUM. SENIOR, 1OO- 1OOO kva-ig. (2. ábra) 2 x 1600 kva-es transzformátorok beépítési igényei. E nagyságrendek teljesítése is számos megoldási választékot kívánt. Ezekre és egyéb okokra is visszavezethetők az esztétikai, a mechanikai és a biztonsági okok is. Ezen igényekre az ABB az alábbi burkolatokat kínálja: fém: acél vagy alumínium, kettős fém, beton, konténeres kivitel. Néhány megjegyzés a burkoló anyagokról. Az acél házat igen sokan bírálják a korróziós lehetőség miatt. Az acél házas állomásokat Európa északi országaiban, az ottani igen mostoha éghajlati viszonyok között alkalmazzák, természetesen megfelelő alapanyagokból készítve és igen gondos, több rétegű felületi bevonatokkal. Ma már Magyarországon is van olyan acél házas állomás, amely már a ötödik tél után is kifogástalan állapotban található. Ha még ehhez azt is megjegyezzük, hogy igen kezdetleges felületi kezelés és gyenge minőségű alapanyagokkal készítve a VHTR típusok is már 25-30, sőt 35 évet is elviseltek. Az ABB igen közismert acél házas transzformátor állomás típusa az ECOSAFE. (3. ábra) Az állomásba beépíthetők, az úgynevezett MINI A fejlesztési célkitűzések megvalósításában azonban ma már, egy sereg tapasztalat birtokában, a gyártók felé irányuló olyan követeléseket is vizsgálni kell, amelyek megvalósítása jelentős költség többletet jelent és a gyakorlatban nem eredményeznek érdemi színvonal emelkedést, (értékelemzés). Erről is érdemes néhány mondattal említést tenni. 2. ábra Ezeknél az igen kis helyigény mellett, a fémház tetszetős faburkolatnál ellátva, jól illeszkedik olyan környezetbe, ahol a légvezetéki oszlopokat, esztétikai és egyéb tulajdoni kérdések miatt már nem lehet alkalmazni. Ezen állomásokat lehet oszlopok tövében is telepíteni és ennek megfelelően a légvezetékről közvetlenül lehet kábelre csatlakozni és a kábellel az állomásba. Az állomások középfeszültségű részében az egyszerű kapcsolható biztosítóktól a 4 utas, SF6-os körhálózati egységekig az öszes kivitel megvalósítható. 0.4 kv-on a beépíthető elosztó bizonyos mértékig korlátozott és a közvilágításra külön kisfeszültségű szekrény a javasolható. 3. ábra kiviteltől az AIR 29-es nagyságig, a középfeszültségű oldalon mind az SF6-os szigetelésű, mind a légszigetelésű berendezések, a transzformátorok kv A-ig, míg a 0,4 kvos oldalon a kommunális elosztási igények mellett a közvilágítási vezérlő- és leágazási modulok is. 1. ábra A beépítésre kerülő transzformátorok felső határa két irányba látszik növekedni. Egyrészről az egyes transzformátorok teljesítmény határa eléri ma már az 1.6OO kva-t. Másrészről mind nagyobb mértékben jelentkeznek a 2x loookva-es, sőta 4. ábra 0,4 kv-os oldalról Ez a típus bizonyos mértékig átlapol az előbb említett JUNIOR, MAGNUM, SENIOR típusokkal.

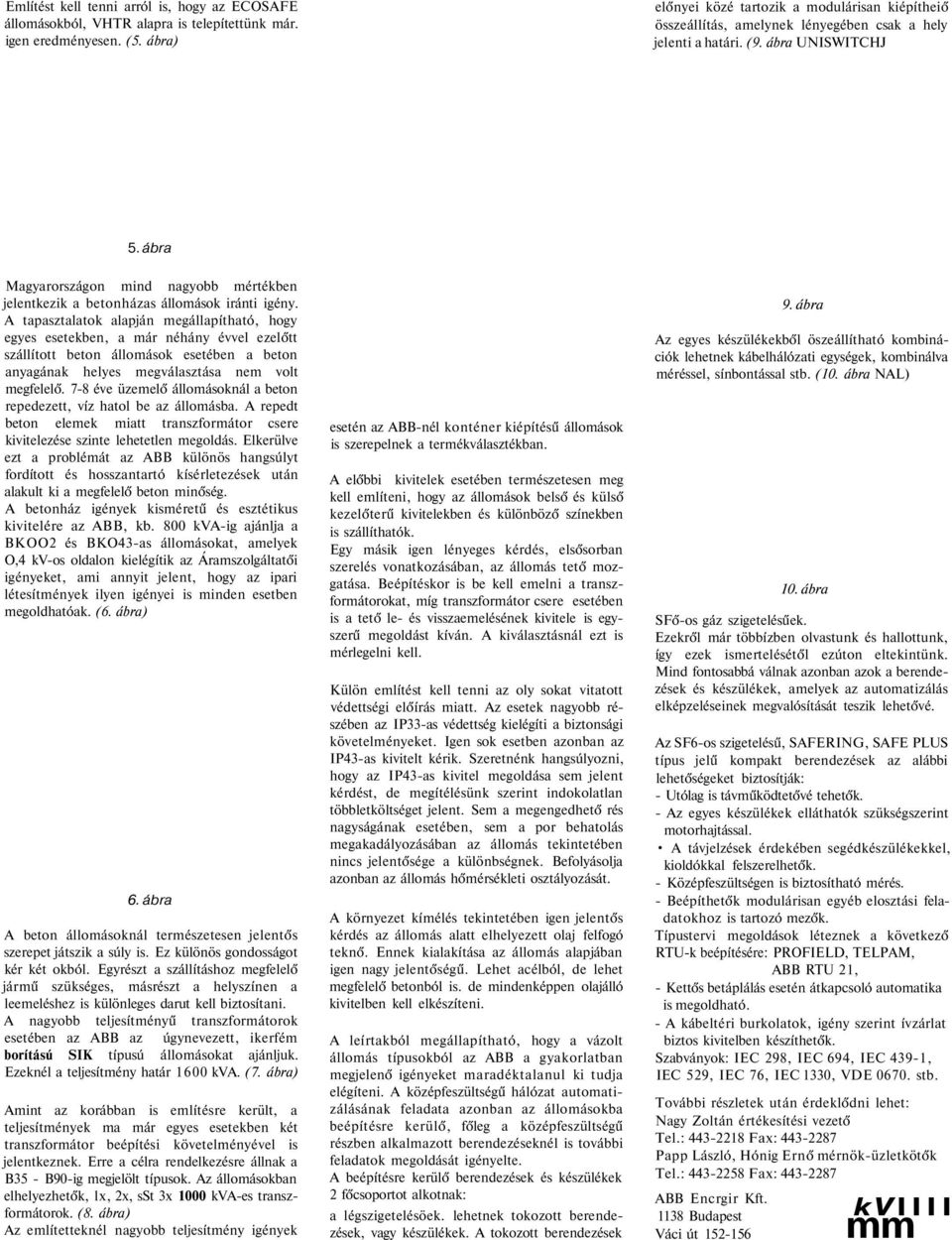

17 Említést kell tenni arról is, hogy az ECOSAFE állomásokból, VHTR alapra is telepítettünk már. igen eredményesen. (5. ábra) előnyei közé tartozik a modulárisan kiépítheiő összeállítás, amelynek lényegében csak a hely jelenti a határi. (9. ábra UNISWITCHJ 5. ábra Magyarországon mind nagyobb mértékben jelentkezik a betonházas állomások iránti igény. A tapasztalatok alapján megállapítható, hogy egyes esetekben, a már néhány évvel ezelőtt szállított beton állomások esetében a beton anyagának helyes megválasztása nem volt megfelelő. 7-8 éve üzemelő állomásoknál a beton repedezett, víz hatol be az állomásba. A repedt beton elemek miatt transzformátor csere kivitelezése szinte lehetetlen megoldás. Elkerülve ezt a problémát az ABB különös hangsúlyt fordított és hosszantartó kísérletezések után alakult ki a megfelelő beton minőség. A betonház igények kisméretű és esztétikus kivitelére az ABB, kb. 800 kva-ig ajánlja a BKOO2 és BKO43-as állomásokat, amelyek O,4 kv-os oldalon kielégítik az Áramszolgáltatői igényeket, ami annyit jelent, hogy az ipari létesítmények ilyen igényei is minden esetben megoldhatóak. (6. ábra) 6. ábra A beton állomásoknál természetesen jelentős szerepet játszik a súly is. Ez különös gondosságot kér két okból. Egyrészt a szállításhoz megfelelő jármű szükséges, másrészt a helyszínen a leemeléshez is különleges darut kell biztosítani. A nagyobb teljesítményű transzformátorok esetében az ABB az úgynevezett, ikerfém borítású SIK típusú állomásokat ajánljuk. Ezeknél a teljesítmény határ 1600 kva. (7. ábra) Amint az korábban is említésre került, a teljesítmények ma már egyes esetekben két transzformátor beépítési követelményével is jelentkeznek. Erre a célra rendelkezésre állnak a B35 - B90-ig megjelölt típusok. Az állomásokban elhelyezhetők, lx, 2x, sst 3x 1000 kva-es transzformátorok. (8. ábra) Az említetteknél nagyobb teljesítmény igények esetén az ABB-nél konténer kiépítésű állomások is szerepelnek a termékválasztékban. A előbbi kivitelek esetében természetesen meg kell említeni, hogy az állomások belső és külső kezelőterű kivitelekben és különböző színekben is szállíthatók. Egy másik igen lényeges kérdés, elsősorban szerelés vonatkozásában, az állomás tető mozgatása. Beépítéskor is be kell emelni a transzformátorokat, míg transzformátor csere esetében is a tető le- és visszaemelésének kivitele is egyszerű megoldást kíván. A kiválasztásnál ezt is mérlegelni kell. Külön említést kell tenni az oly sokat vitatott védettségi előírás miatt. Az esetek nagyobb részében az IP33-as védettség kielégíti a biztonsági követelményeket. Igen sok esetben azonban az IP43-as kivitelt kérik. Szeretnénk hangsúlyozni, hogy az IP43-as kivitel megoldása sem jelent kérdést, de megítélésünk szerint indokolatlan többletköltséget jelent. Sem a megengedhető rés nagyságának esetében, sem a por behatolás megakadályozásában az állomás tekintetében nincs jelentősége a különbségnek. Befolyásolja azonban az állomás hőmérsékleti osztályozását. A környezet kímélés tekintetében igen jelentős kérdés az állomás alatt elhelyezett olaj felfogó teknő. Ennek kialakítása az állomás alapjában igen nagy jelentőségű. Lehet acélból, de lehet megfelelő betonból is. de mindenképpen olajálló kivitelben kell elkészíteni. A leírtakból megállapítható, hogy a vázolt állomás típusokból az ABB a gyakorlatban megjelenő igényeket maradéktalanul ki tudja elégíteni. A középfeszültségű hálózat automatizálásának feladata azonban az állomásokba beépítésre kerülő, főleg a középfeszültségű részben alkalmazott berendezéseknél is további feladatok megoldását igényelte. A beépítésre kerülő berendezések és készülékek 2 főcsoportot alkotnak: a légszigetelésöek. lehetnek tokozott berendezések, vagy készülékek. A tokozott berendezések 9. ábra Az egyes készülékekből öszeállítható kombinációk lehetnek kábelhálózati egységek, kombinálva méréssel, sínbontással stb. (10. ábra NAL) 10. ábra SFő-os gáz szigetelésűek. Ezekről már többízben olvastunk és hallottunk, így ezek ismertelésétől ezúton eltekintünk. Mind fontosabbá válnak azonban azok a berendezések és készülékek, amelyek az automatizálás elképzeléseinek megvalósítását teszik lehetővé. Az SF6-os szigetelésű, SAFERING, SAFE PLUS típus jelű kompakt berendezések az alábbi lehetőségeket biztosítják: - Utólag is távműködtetővé tehetők. - Az egyes készülékek elláthatók szükségszerint motorhajtással. A távjelzések érdekében segédkészülékekkel, kioldókkal felszerelhetők. - Középfeszültségen is biztosítható mérés. - Beépíthetők modulárisan egyéb elosztási feladatokhoz is tartozó mezők. Típustervi megoldások léteznek a következő RTU-k beépítésére: PROFIELD, TELPAM, ABB RTU 21, - Kettős betáplálás esetén átkapcsoló automatika is megoldható. - A kábeltéri burkolatok, igény szerint ívzárlat biztos kivitelben készíthetők. Szabványok: IEC 298, IEC 694, IEC 439-1, IEC 529, IEC 76, IEC 1330, VDE stb. További részletek után érdeklődni lehet: Nagy Zoltán értékesítési vezető Tel.: Fax: Papp László, Hónig Ernő mérnök-üzletkötők Tel.: Fax: ABB Encrgir Kft Budapest Váci út kv IIII mm

18 A Magyar Elektrotechnikai Egyesület Története 100 év az elektrotechnika szolgálatában Az Egyesület "Centenáriumi kongresszusára" - a terveknek megfelelően - elkészült és megjelent. Bárki Kálmán és szerzőtársai tollából, az ABB Energir Kft. kizárólagos támogatásával, az Egyesület (első) 100 évét bemutató könyv. Ezt a kiadványt a kongresszus résztvevői már a helyszínen megkapták, május 12-én este otthon már nézegethették. Ha két szóban kellene méltatni a könyvet, akkor azt mondanám: "nagyszerű alkotás". De ennél lényegesen többet érdemel ez a mű, melyet a közeljövőben az Egyesületünk minden tagja meg fog kapni, Szép ajándék mindannyiuknak a centenáriumra. Köszönjük! Nagyon nehéz, és felelősségteljes vállalkozás egy ilyen -100 évet átfogó - "történelem" megírása. Több okból is nehéz: az adott terjedelmen belül meg kell találni a helyes arányokat, hogy minden és mindenki az Őt megillető helyre kerüljön. Továbbá, bizonyos dolgokról rengeteg a forrásanyag, másokról kevés van, vagy alig található, össze kell gyűjteni, kiválogatni a fényképeket, se többet, se kevesebbet, mint amit az esemény, az érintettek megérdemelnek, a terjedelem elvisel, gondosan ügyelni kell arra, hogy érdemein felül senkit se emeljünk ki, és úgy "rangsoroljuk elődeinket", hogy azzal mások érdemeit ne sértsük, ügyelni kell arra, hogy az Egyesület által képviselt szakmai területek egyensúlya is meglegyen, és még sorolhatnám azokat a kritériumokat, amelyek egy ilyen alkalomra készült, ilyen könyv megírásánál figyelembe kell venni. Mindezeken felül el kellett dönteni, hogy milyen események, milyen adatok, stb. szerepeljenek a könyvben. Ezeket a követelményeket még felsorolni is sok, tudva azt, hogy minden elvárás nem is szerepel az itt felsorolt kritériumok között. Nehéz feladat, mert sokan vagyunk, akik ennek a 100 évnek, de legalább is bizonyos hányadának, amiről ez a könyv szól, - ki-ki korától függően - "tanúi" vagyunk. Nem mindannyian látjuk/láttuk az eseményeket ugyanazon szemüvegen keresztül. Úgy érzem mindent összevetve, a szerzők a kitűzött célt teljesítették, a könyv remekül sikerült, Már az első benyomás, - amikor kézbe veszi az ember, - kedvező. ízléses, és sokat mondó, esztétikus maga a külső borító. A könyv "eszmei mondanivalóját" tükrözi. Megtestesíti, jelképesen kifejezi az elmúlt 100 esztendőt. Nem tudok elszakadni önmagámtól, szubjektív szemmel lapoztam a "történelmet". Nekem ez a könyv óriási élményt nyújtott. Elsősorban azért, mert szembetalálkoztam saját múltammal. (Talán a Kedves Olvasóink is így lesznek!) Kisgyerekkori élményem a szögletes trolibusz (fényképe az 55. old-on látható), melyen még szüleimmel nagyszülőimmel is utaztam. Belekerült a könyvbe az a 6,5 MW-os egyenáramú Ganz Villamossági Művek által gyártott, hengersor hajtómotor fényképe is (Dunai Vasmű Meleghengermű vízszintes főhajtás sorvonó motorja), melynek a fordulatszám szabályozását munkatársaimmal közösen fejlesztettük a Villamosipari Kutató Intézetben (VKI). Hosszú még a könyvben fényképformájában látható azon tárgyak sora, melyek gondolatokat ébresztettek bennem, melyekhez valamiféle kötődésem van. Találkoztam azonban számos ismerőssel, akik - ki-ki más okból - sokat jelentettek életemben, valami okból meghatározóak voltak. Hosszú a sor Csáki Frigyes professzortól, Dr. Néveri István volt főnökömön, a VKI nagyon fiatalon elhunyt tudományos igazgatóján keresztül, Rácz István professzorig. Persze sok más érdeme is van még a könyvnek. Ezek közé sorolom a kitüntetettjeink listáját 1922-tŐl napjainkig. Ez a lista sok szempontból beszédes, érdekes olvasmány. Ilyen és még számos érdekes adat és információ került a lakásomba, melyekről eddig nem, vagy csak érintőlegesen tudtam. Az előzőekben elmondottak, a könyv lapozgatása során nyert sok-sok pozitív élmény vezettek arra, hogy ne keressem a könyv esetleges hibáit, hanem hagyatkozzak ebben a recenziónak szánt "élménybeszámolóban" a pozitív élményeimre. Biztos vagyok benne, hogy esti órákban sokszor fogom elővenni a 100 évünket megörökítő alkotást, és mindig találok majd benne érdekeset, tanulságosat. Természetesen erényei mellett hibái is lehetnek a könyvnek (a sok szép "élmény" mellett ezek nekem nem tűntek fel). Én úgy érzem, hogy tartozunk annyival az utókornak, hogy igyekezzünk - képességeinknek megfelelően - a lehető legtökéletesebbet hátrahagyni. Hiszen ha nekünk ma még ez nem történelem csak történet, de az idő előbb-utóbb ezt a történetet is történelemmé formálja. Éppen ezért én azt kérem a könyv olvasóitól, hogy bármi hiányosságot, aránytalanságot éreznek, tapasztalnak a könyvvel kapcsolatban, a legapróbb részletektől egész a koncepcionális problémákig, írják azt meg nekünk. Észrevételeiket módosítási javaslataikat, az esetlegesen elkövetett "igazságtalanságokat" a könyvvel együtt arhíváljuk, hogy az "utókor" korrekt információkat kapjon erről a 100 esztendőről. Ezekkel a gondolatokkal szeretném megköszönni az Egyesület tagsága és magam nevében is ezt a könyvet szerzőinek, szponzorának és mindenkinek aki megjelentetésében közreműködött, illetve kívánom ajánlani minden egyes MEE tagnak és azoknak is akik nem az egyesület tagjai, mert az Egyesület ilyen formában megírt története számos szempontból egyetemes értékű. Dr. Bencze János főszerkesztő' Hírek Siker a Nemzetközi Elektronikai és Automatizálási Szakkiállításon A Hungelektro-Hungamat Kiállítás és Szimpózium keretében magyar termékdíj kategórában 1. helyezést nyert a Ganz Műszer Rt. által kifejlesztett és gyártott MAK típusú kisfeszültségű áramváltócsalád. Az áramváltócsalád részletes ismertetését - műszaki paraméterekkel - az Elektrotechnika 2000/INDUSTRIA száma tartalmazza. Magyarországi forgalmazó a C+D Automatika Kft. a Ganz Műszer Mintaboltja (1191 Budapest, Földvári u, 2.) Bővebb információ; Szelenszky Géza (Tel.: , fax: , , ELEKTROTECHNIKA

19 Mile Kábelforgalmazásunkról röviden Új, kétoldalról megközelíthető t.500 m'-es kábelraktárunk és korszerű eszközeink, valamint nagyon széles választékot kínáló raktárkészletünk együttesen elnyerték kedves Partnereink tetszését. Felszereléseink, az európai színvonalhoz mérten is a legkorszerűbbnek számító kábelmérő- és darabolónk. egymástól független kiszolgálást segítő híddaruink, targoncáink, továbbá az épületen belüli gyors ügyintézés (számlázás helyben!) és a rendezett környezet együttesen biztosítják, hogy hosszútávon is meg tudjunk felelni az egyre fokozódó követelményeknek. Fentiek eredményeként kábelforgalmunk messze meghaladta számításunkat, és jelenleg is folyamatos emelkedést mutat. Sikereink legfontosabb elemei között tartjuk számon LAPPKABELképviseletünket, a THERMON-képviselctén belül forgalmazót! fűtőkábeleket, valamint a Magyar Kábelmtivek Rt. (a Pirclli csoport tagja!) raktárról kínált termékeit. A fenti gyárlók termékeiből kialakított készletünk teszi lehetővé, hogy a kedvező árú alapkábclck, a középszín vonal alatti árfekvésben kínált, de a legjobb minőséget képviselő vezérlő, jelző és speciális kábelek és a legkülönfélébb célú fííiőkábclek iránti igényi is szinte korlátozás nélkül, raktárról tudjuk biztosítani. A kábeleken és vezetékeken (huzalokon) túl a kiegészítők és kapcsolódó szerelvények (szerszámok) széles választékát is kínáljuk Partnereinknek. A teljesség igénye nélkül az alábbiakban kiemelve hívjuk fel a figyelmet néhány fontosabb gyártóra és termékeikre: a LAPPKÁBEL új, ÖLFLEX-CLASSIC", kábelcsaládja: Jellemzőjtfk, hogy a nagytisztaságű-pvc alapanyagok használatával sokkal kisebb átmérővel és tömeggel tudják biztosítani a katalógusban rögzített elektromos paramétereket. A jó minőség eredménye a nagyfokú hajlékonyság, a pontos és állandó átmérő (mindig belefér a tömszelencébe!) SKINTOP*, tömszelencék: Szintén a LAPPKABEL termékköréből: 2, mm-ig alkalmazhatóak. IP 68-as tőmitettséget biztosítanak -20 C- tói +80 C-ig. Speciális, önzáró megoldás biztosítja a kábel rögzítését. THERMON (USA) gyártmányú fűtőkábelek: Konstans fütőkábelek +900 C-ig. Alkalmazási kör: hőntartás és fűtés(felfűtésrel) is. Önszabályozós fűtőkábelek technológiai-fűtési feladatokra és kommunális célokra (fagymentesítés, melegvízszolgá!tatás,stb.). Alkalmazhatósági határok: -50 C - tói +200 C-ig. HÖHNE kábelszerelvények: Kiönthető, nagykeresztmetszetű kábeltoldók és leágazók. Bővebbi információk: Prommer Tamás témavezető (MILE Kft.) tel: , fax:

20 A SZÜNETMENTESSEG MAR TUDOMÁNY Az idén is megtartotta az Ipari Elektronikai Kft. a lassan már hagyományosnak mondható felhasználói konferenciáját, amelynek minden évben a NOVOTEL szálloda reprezentatív környezete emeli színvonalát. A szakmai közönség a szünetmentes áramforrások egyik legnagyobb hazai gyártó és forgalmazó piaci résztvevőjének meghívására gyűlt össze. Répás Dezső a kizárólagos disztribútor soros elnöke nyitotta meg a rendezvényt, amelyen kb. 40 fő vett részt. A megnyitó után Molnár Tibor az Ipari Elektronikai Kft. ügyvezető igazgatója tartolt rövid ismertetőt a kft. életútjáról, gazdálkodási szakaszairól, majd az olasz ÁROS s.r.l. bemutatása következett. Tudnunk kell, hogy az Ipari Elektronikai Kft. azon ritka társaságok közé tartozik ezen a területen, amely nem csak forgalmazza a szünetmentes áramforrásokat, hanem évtizedes gyártási tapasztalata van bizonyos középteljesítményű egy- és háromfázisú (3-15kVA ill. 9-45kVA) kategóriákban. Az időben jelentkező, szakmai felismerés illetve a hazai K+F helyzet közeli ismerete kényszerítette ki azt a nagyon jó döntést, hogy az egyik legnagyobb (ha nem a legnagyobb) európai gyártóval disztribútori kapcsolatban még inkább megerősíthetik a piaci pozíciót. Évi több mint db rendszer kerül le a RIELLO ELECTRON1CA GROUP gyártósorairól. A döntés helyessége, mondhatjuk beigazolódott. Az előadáson elhangzott adatok is alátámasztják ezt. A forgalom 1998-ról 1999-re megduplázódott és 2000-ben az eddigi adatokat extrapolálva biztosan átlépi a 100M Ft-os határt. Az előadás második része - egy rövid kávészünet után- szakmai érdekességekről szólt, amely a gyártmányok teljesítménye, fajtái (line-interaktív, on-line) szerinti csoportjaival foglalkozott részletes műszaki ismertetés útján. A készülékek lényeges, a piaci résztvevők termékei közül, kiemelkedőjegyeinek bemutatásával. Említésre méltó a 0. 3kVA-36OOkVA-ig terjedő, minden igényt átfogó tekintélyes teljesftményskála mindenekelőtt, továbbá az is, hogy az összes egyed kommunikációképes és ingyenes kommunikációs szoftverrel a Windows NT; UNIX; NOVELL; OS/2; sőt Sun Solaris rendszerek összes mai verziójával illeszthető. Miért írtuk a címbeli mondatot? Valóban eljutottunk arra a pontra, mikor a design, a műszaki tartalom, a vevő igényei szerint programozható, szolgáltató mikroprocesszor mind-mind összhangban már tudományos precizitással állítják elő azt a biztonságos energiaszolgáltató eszközt, amely mondhatjuk ennek a tudománynak a gyümölcse. Az újabb szünet után a 3. Előadásrészt Marco E. Anzilotti úr tartotta, aki az ÁROS s.r.l. (RIELLO ELECTRONICA GROUP) sales manager-e. ő a távszervíz mai műszaki lehetőségeit mutatta be a helyszínen szimulálva azt a közönségnek. ízelítőt adott a Sentinel sorozat (0,7-1 OkVA) és a Sentry család (8-120kVA) kommunikációs lehetőségeiről. Ezek a berendezések, mint hallhattuk közvetlen soros, hálózati és modemes kommunikációra képesek. De a jelenleg folyó és szeptemberi befejezéssel kecsegtető kísérleti fázisban már béta verzióban működik Olaszországban az un. WEB-es kommunikáció, ami a meglevő adatlekérdező, folyamatábra és paraméterelemző szoftver gazdaságilag legkedvezőbb kommunikációs csatomán történő eljutásának lehetősége a felügyelő szervíz szakemberekhez, Ügyelethez. Ezek után már valódi felelőséggel vállalható on-line 24 órás szervíz a készülékek mellé, amely akár beavatkozásra is képes több száz (de akár több ezer) km távolságra. Az üzemeltetés speciális tudásigényével nem a helyi szakemberek felelősségét terheli, hanem a professzionális szakembereket a távolban, akik minden képességgel és beavatkozó, eszközzel rendelkeznek. Érezheti! volt a hozzászólásokból, a kérdésekből az őszinte érdeklődés, mert a szakma a távfelügyelet megvalósításában érdekelt és ezen a területen dinamikus fejlődés érzékelhető az országban. Az épület -felügyelet, automata alállomások, gyártási folyamat irányítás mind megköveteli az energiaellátás távfelügyeletének illeszkedését napjainkban. Az eseményt záró fogadási a NOVOTEL szálloda meslerszakácsai tették emlékezetessé. A résztvevők búcsúkézfogásánál kimondatlanul is érezhető volt, hogy jövőre ugyanitt találkozunk. Tisztelettel: Molnár Tibor ügyvezető
