MŰSZAKI LEÍRÁS 1. KÖTET PÉNZÜGYI ÉS SZÁMVITELI KAR

Átírás

1 A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI NYÁRI KARBANTARTÁSI FELÚJÍTÁSI MUNKÁI Budapesti Gazdasági Főiskola 1149 Budapest, Buzogány u KIVITELI TERV MŰSZAKI LEÍRÁS 1. KÖTET PÉNZÜGYI ÉS SZÁMVITELI KAR Megrendelő: Budapesti Gazdasági Főiskola 1149 Budapest, Buzogány u Képviseli: Dr Dietz Ferenc kancellár Generál tervező: Puhl és Dajka Építész Iroda Kft Szentendre, Angyal u. 3. Képviseli: Dajka Péter, Pro Architectura díjas építész Szentendre, JANUÁR EZ A TERVDOKUMENTÁCIÓ A TERVEZETT LÉTESTMÉNY MEGVALÓSÍTÁSÁHOZ HASZNÁLHATÓ FEL. A TERVEKET A POLGÁRI TÖRVÉNYKÖNYVBEN VALAMINT A MEGRENDELŐ ÉS A TERVEZŐ KÖZÖTT LÉTREJÖTT SZERZŐDÉS ÁLTAL SZABÁLYOZOTT SZERZŐI JOGOK VÉDIK. A TERVEZŐK A TERVEZÉS TELJES FOLYAMATÁRA FENNTARTJÁK A JOGUKAT. E DOKUMENTÁCIÓ A FENT NEVEZETT KFT ÉS A TERVEZŐK SZELLEMI TERMÉKE. A TERVET A FENT NEVEZETT OBJEKTUMNÁL LEHET CSAK FELHASZNÁLNI. MINDEN MÁS ESETBEN AHHOZ A TERVEZŐK KÜLÖN HOZZÁJÁRULÁSA SZÜKSÉGES.

2 TARTALOMJEGYZÉK 1. KÖTET PÉNZÜGYI ÉS SZÁMVITELI KAR Műszaki leírás Aláírólap Tervezői nyilatkozat Általános építészeti műszaki leírás Általános épületgépészeti műszaki leírás Általános épületvillamossági műszaki leírás Feladatok részletes leírása Helyiségkönyv Építészeti tervek: É-PSZK-A 01.1 ELŐTETŐ ÁLMENNYZETI TERVE É-PSZK-A 10.1 KÜLSŐ NYÍLÁSZÁRÓ KONSZIGNÁCIÓ É-PSZK-B 01.1 FRONT OFFICE - BONTÁSI TERV É-PSZK-B 01.2 FRONT OFFICE - TERVEZETT ÁLLAPOT É-PSZK-B 01.3 FRONT OFFICE - BÚTOROZÁSI TERV É-PSZK-B 01.4 FRONT OFFICE - BÚTORKONSZIGNÁCIÓ É-PSZK-B 01.5 FRONT OFFICE - BEÉPÍTETT BÚTOR KONSZIGNÁCIÓ É-PSZK-B 01.6 FRONT OFFICE - BELSŐ NYÍLÁSZÁRÓ KONSZIGNÁCIÓ É-PSZK-B 01.7 FRONT OFFICE - ELŐTÉTFAL TERVE É-PSZK-B 11.1 B103/B IRODA - ÚJ AJTÓ BEÉPÍTÉSE É-PSZK-B 12.1 B105 IRODA - ÚJ BEÉPÍTETT SZEKRÉNY TERVE É-PSZK-K 24.1 ELŐTETŐ ÁLMENNYZETI TERVE É-PSZK-T 04.1 FERROLI ZAJVÉDŐ FALA M=1:50 M=1:25 M=1:100 M=1:50 M=1:50 M=1:25 M=1:25 M=1:25 M=1:50 M=1:50 M=1:25 M=1:50 M=1:50 Épületgépészeti tervek: - Épületvillamossági tervek: V-3.3.1/1 Front Office villamos berendezésének alaprajza M=1:50 V-3.3.1/2 Front Office világítási berendezésének alaprajza M=1:50 V-3.3.1/3 FO-jelű elosztó elvi kapcsolási rajza M=1:50 V-3.3.7/1 204 Számítógépterem villamos berendezési terv M=1:50 A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

3 ALÁÍRÓLAP A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI NYÁRI KARBANTARTÁSI FELÚJÍTÁSI MUNKÁI Budapesti Gazdasági Főiskola 1149 Budapest, Buzogány u KIVITELI TERV Generáltervező: Puhl és Dajka Építész Iroda Kft 2000 Szentendre, Angyal u.3. Tervezők Építész vezető tervező: Dajka Péter Pro Architectura-díjas építész okl. építészmérnök kamarai szám É Építész munkatárs: Boda István okl. építészmérnök Csáki Melinda okl. építészmérnök Takács Gabriella okl. építészmérnök Skrabák Zoltán okl. építészmérnök Épületgépészet Oltvai András okl. gépészmérnök Art-tax Szövetkezet / Oltvai Gépész Stúdió Villamos berendezések Ivanics Zoltán okl. villamosmérnök Provill Kft. G VT A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

4 TERVEZŐI NYILATKOZAT A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI Budapesti Gazdasági Főiskola 1149 Budapest, Buzogány u KIVITELI TERV Tervező: Puhl és Dajka Építész Iroda Kft 2000 Szentendre, Angyal u.3. Tervezők 1. Felelős tervező Dajka Péter Pro Architectura díjas építész kamarai szám É Az építtető adatai: Budapesti Gazdasági Főiskola 1149 Budapest, Buzogány u képviseli: Dr Dietz Ferenc kancellár 3. A tervezett dokumentáció megnevezése Kiviteli terv 4. Az építés helye BGF különböző telephelyein összesen 14 épület 5. A tervezett építési tevékenység Karbantartási és felújítási munkák 6. A környezet jellemzői Különböző szerkezeti rendszerekkel épült meglévő épületek, jellemzően jó statikai állapotban. 7. Nyilatkozat Az általunk tervezett műszaki megoldás megfelel a vonatkozó jogszabályoknak, így különösen az Étv. 31. (1), (2) és (4) bekezdésében (az építményekkel szemben támasztott általános követelmények) meghatározott követelményeknek, az országos településrendezési és építési követelményeknek, valamint az eseti hatósági előírásoknak, Az építési engedélyezési terv és a kivitelezési terv összhangban van, A kivitelezési dokumentáció a külön jogszabály szerinti biztonsági és egészségvédelmi koordinátor közreműködésével készült A betervezett építési anyagok és termékek megfelelőség igazolással rendelkeznek. Szentendre, Dajka Péter Pro Architectura díjas építész É A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

5 ÉPÍTÉSZETI MŰSZAKI LEÍRÁS 1. Előzmények A Budapesti Gazdasági Főiskola (BGF) márciusában ajánlatkérési felhívást tett közzé a évi nyári karbantartás és felújítási munkák tervdokumentációjának elkészítésére vonatkozóan és ajánlattételre több tervezőirodát kért fel. Az ajánlattételi eljárás során a legkedvezőbb ajánlatot a Puhl és Dajka Építész Iroda Kft adta, így március 23-i dátummal a Budapesti Gazdasági Főiskola és a Puhl és Dajka Építész Iroda Kft között tervezési szerződés jött létre a karbantartási és felújítási munkák tervdokumentációjának megfelelő bontásban történő elkészítésére. A évi nyári felújítási munkálatok során nem valósult meg az összes tétel a korábbi dokumentációból, így ezek elvégzése átkerült a évi nyári felújítási munkálatok közé. A Budapest Gazdasági Főiskola (2016. január 1-től Budapesti Gazdasági Egyetem) szerződést kötött a Puhl és Dajka Építész Irodával ezen munkák esetleges átdolgozására, aktualizálására. Jelen dokumentáció ezen szerződésnek megfelelően készült. A dokumentációba beépítésre kerültek az Építész Kaláka Kft. által készített évi felújítási dokumentáció egyes elemei, amelyet a megbízó bocsátott rendelkezésünkre, valamint a dokumentációban maradt több évi felújítási tétel, változatlanul hagyva. A dokumentáció egyes tervein és szöveges dokumentumaiban a Budapesti Gazdasági Egyetem neve helyett a Budapesti Gazdasági Főiskola szerepel, amely jelen dokumentációban minden esetben ugyanazt az oktatási intézményt jelöli. 2. Feladatok általános leírása A karbantartási és felújítási munkák a BGF két karának telephelyein, összesen 8 épületben valósulnak meg. Ezek közül a legnagyobb beavatkozást jelentő munka a négy kar központi oktatási épületeiben kialakítandó hallgatói információs központok (front office) kialakítása. A feladatok kivitelezése során kisebb-nagyobb bontási munkák elvégzése szükséges. Ezek jellemzően padlóburkolati, falburkolati és álmennyezeti bontások, de előfordulnak válaszfal bontások is. Az építési munkák során az épületek tartószerkezetét nem módosítjuk. Részletesen lásd a Feladatok részletes leírása fejezetben. 3. Bontási munkák 3.1. Általános bontási előírások A bontás felelős építésvezető és munkahelyi művezető kijelölésével végezhető. A helyszínen építési naplót kell vezetni, amiben rögzíteni kell: - az épületrész közműveinek kikötését/megszüntetését és csatolni kell az erre vonatkozó dokumentumokat - a napi elvégzett bontási munkát - az elszállított törmelék mennyiségét, minőségét Az elbontandó szerkezetekbe csatlakozó valamennyi közművet (víz-, fűtési, villanyvezetékeket stb) ki kell kötni. A bontási terület határán táblát kell elhelyezni a következő felirattal: BONTÁSI TERÜLET, BELÉPNI ÉLETVESZÉLYES ÉS TILOS! Az ingatlan területén, a szállítási útvonalon a következő feliratú táblát célszerű elhelyezni: VIGYÁZAT TÖRMELÉKSZÁLLÍTÁS! A bontott építőanyagok deponálandók, azok sorsáról az építtető és a műszaki ellenőr fog dönteni, arra, hogy felhasználható berendezések és építőanyagok is vannak köztük. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

6 ÉPÍTÉSZETI MŰSZAKI LEÍRÁS A bontás technológiája: A tervekben meghatározott épületszerkezetek bontása csak kézi erővel történhet. A válaszfalban elhelyezett nyílászárók bontását különös gonddal kell végezni, mivel az ajtók felett áthidaló nem minden esetben készülhetett. Erről pontos információval nem rendelkezünk. A kibontott faanyagokat rovar és gombakár szempontjából vizsgálni kell. A fertőzött faanyagot elkülönítve kell tárolni, az elszállításról és az elszállítás utáni megsemmisítésről gondoskodni kell. A szerszámokat és a szállítóeszközt 5 % pentakol-fenol-nátrium /TETOL-FB/ vizes oldatával fertőtleníteni kell. Általános műszaki elv, hogy a bontásokat az építéssel ellentétes technológiai sorrendben kell elvégezni. A bontás műszaki vezetője a bontási sorrend megállapításánál vegye figyelembe a szerkezetek kapcsolatait és összefüggéseit. A bontásoknál elsőrendű fontosság az épületek gépészeti, elektromos köreinek megszüntetése (lásd gépészeti és elektromos bontási műleírás) majd utána a szerkezeti bontás pontos betartása Bontási műveleti sor leírása: 1. Közművezetékek lekötések és a vezetékek ürítése - gépészeti, elektromos köreinek megszüntetése 2. Beépített berendezések eltávolítása 3. Belső nyílászárók és belső ajtók bontása, az egyes nyíló-szárnyak előzetes eltávolításával 4. Álmennyezetek bontása, a különböző anyagok külön depóniába gyűjtésével 5. Falburkolati rétegek bontása, a különböző anyagok szakszerű rakat-képzésével 6. Padló burkolati rétegek bontása 7. Belső válaszfalak bontása, a különböző anyagok külön depóniába gyűjtésével A műveleti sorból értelemszerűen egyes helyeken csak az adott feladat kivitelezéséhez szükséges bontási munkákat kell elvégezni! 3.2. Bontásnál alkalmazható eszközök: Hidraulikus bontó kalapács, feszítővágó; feszítővas, gépi véső, sarokcsiszoló, fűrész, lapát, ásó, talicska. Építési állvány, bakállvány, létra, ideiglenes dúc 3.3. Általános munkavédelmi előírások 1. Ott, ahol az épület vagy szerkezet bontása veszélyt jelenthet: a) megfelelő óvintézkedésekről, módszerekről és eljárásokról kell gondoskodni; b) a munkát csak erre feljogosított személy felügyelete alatt szabad megtervezni és elvégezni. 2. A bontási munkát csak az érvényes jogszabályok szerinti szakképesítéssel, tapasztalattal és megfelelő gyakorlattal rendelkező személy irányításával szabad végezni. 3. A bontást végző munkavállalókkal az alkalmazott technológiát, műveletet meg kell ismertetni. A bontási munkák megkezdése előtt, a bontandó épület állapotát meg kell vizsgálni, és a vizsgálat eredményét a végleges bontási sorrend kialakításánál figyelembe kell venni. Meg kell állapítani a becsatlakozó vezetékek állapotát, fajtáját és helyzetét, majd meg kell győződni arról, hogy a vezetékeket leválasztották, és tartalmukat leürítették. 4. A munka megszakítása esetén a bontás alatt lévő, valamint a megmaradó épületszerkezetek állékonyságát biztosítani kell. 5. A bontási munkaterületet kerítéssel kell körülvenni, és az idegen, illetéktelen személyek bontási A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

7 ÉPÍTÉSZETI MŰSZAKI LEÍRÁS területre történő bejutását meg kell akadályozni. 6. Épületek összefüggő szerkezeti részeit több szinten egyszerre bontani nem szabad. 7. Meglazult vagy bizonytalan teherbírású épületszerkezetekre, födémekre állványt vagy dúcolást helyezni nem szabad. A bontás során használt aládúcolásokat, kitámasztásokat, kiváltásokat méretezni kell. 8. A válaszfalakat a meglévő födémszerkezetek stabilitását veszélyeztető módszerrel dönteni tilos! A válaszfalak csak részletekben, kézi erővel bonthatóak. 9. A közlekedési és menekülési utakat a törmeléktől tisztán kell tartani. 10. Amennyiben nem akadályozható meg, hogy az arra fel nem jogosított személyek a bontás közelében tartózkodjanak, a veszélyes tér határán figyelő személyt kell felállítani, akinek a feladata e személyeknek a bontás körzetébe történő bejutásának megakadályozása. 11. A kibontott anyagot úgy kell eltávolítani, hogy az se porhatást, se egyéb olyan hatást ne okozzon, amely a környezetre, illetve az építési munkahelyen vagy annak közelében tartózkodókra káros vagy kellemetlen lehet. 12. A válaszfalak bontásánál a falmagasság kétszeresének megfelelő sávot kell veszélyes zónának tekinteni. 13. Állványozási munkát csak képesített szakmunkás végezhet. Állványt csak a felelős építésvezető, vagy művezető engedélyével szabad felállítani, vagy elbontani. 14. Állványról csak olyan munka végezhető, amely az állás padozat szélétől számított 0,5 m-en belül van. 15. A bontási és építési munkát végző személyzet számára a szeszesital fogyasztása tiltott. 16. A bontási munkák végzése során az érintett helyiség aljzatát meg kell védeni A betartandó legfontosabb munkavédelmi rendeletek és előírások: Törvények évi XCIII. Törvény a munkavédelemről, egységes szerkezetben a végrehajtásáról szóló 5/1993. (XII. 26.) MüM rendelettel évi LXXIV. törvény a katasztrófák elleni védekezés irányításáról, szervezetéről és a veszélyes anyagokkal kapcsolatos súlyos balesetek elleni védekezésről évi LXXV. törvény a munkavállalók biztonságáról, egészségéről és a munkakörnyezetről szóló, a Nemzetközi Munkaügyi Konferencia évi 67. ülésszakán elfogadott 155. számú Egyezmény kihirdetéséről évi LXXX. törvény az építkezéssel kapcsolatos biztonsági és egészségügyi kérdésekről szóló, a Nemzetközi Munkaügyi Konferencia évi 75. ülésszakán elfogadott 167. számú Egyezmény kihirdetéséről Rendeletek 26/1996. (VIII. 28.) NM rendelet az egyes egészségkárosító kockázatok között foglalkoztatott munkavállalók (napi, heti) expozíciós idejének korlátozásáról 2/1998. (I. 16.) MüM rendelet a munkahelyen alkalmazandó biztonsági és egészségvédelmi jelzésekről 21/1998. (IV. 17.) IKIM rendelet a gépek biztonsági követelményeiről és megfelelőségének tanúsításáról 65/1999. (XII. 22.) EüM rendelet a munkavállalók munkahelyen történő egyéni védőeszköz használatának minimális biztonsági és egészségvédelmi követelményeiről A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

8 ÉPÍTÉSZETI MŰSZAKI LEÍRÁS 25/2000 (IX.30.) EüM-SzCsM együttes rendelet a munkahelyek kémiai biztonságáról 26/2000 (IX.30.) EüM rendelet a foglalkozási eredetű rákkeltő anyagok elleni védekezésről és az általuk okozott egészségkárosodások megelőzéséről 51/2000. (VIII. 9.) FVM-GM-KöViM együttes rendelet az építőipari kivitelezési, valamint a felelős műszaki vezetői tevékenység gyakorlásának részletes szakmai szabályairól és az építési naplóról 18/2001. (IV. 28.) EüM rendelet a munkavállalóknak a munka közbeni zajexpozíció okozta kockázatok elleni védelméről 213/2001. (XI. 14.) Korm. rendelet a települési hulladékkal kapcsolatos tevékenységek végzésének feltételeiről 29/2001. (XII. 23.) KöM-GM együttes rendelet egyes kültéri berendezések zajkibocsátásának korlátozásáról és a zajkibocsátás mérési módszeréről 2/2002. (II. 7.) SZCSM rendelete az egyéni védőeszközök követelményeiről és megfelelőségének tanúsításáról 3/2002.(II. 8.) SzCsM-EüM-EüM együttes rendelet a munkahelyek munkavédelmi követelményeinek minimális szintjéről 8/2002. (III. 22.) KöM-EüM együttes rendelet a zaj- és rezgésterhelési határértékek megállapításáról 4/2002. (II. 20.) SzCsM-EüM együttes rendelet az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről 14/2004. (IV. 19.) FMM rendelet a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről 45/2004. (VII. 26.) BM-KvVM együttes rendelet az építési és bontási hulladék kezelésének részletes szabályairól 295/2006. (XII. 23.) Korm. rendelet az Országos Munkavédelmi és Munkaügyi Főfelügyelőségről 3.5. Villamos szerelvények bontása A villamos bontásokkal kell a bontási munkákat kezdeni. Először a betáplálási pontokat kell kikötni. (Felvonulási energia céljára kalocsa szekrény használata kötelező, ill. kivitelezői döntés kérdése.) A betáplálási pontok kikötése után a feszültségmentes állapot ellenőrizendő műszeres méréssel. Az ellenőrzés után minden villamos berendezés elbontandó. Bontást csak szakképzett villanyszerelő végezhet, feszültségmentes állapotban. A bontás során a baleset megelőző rendszabályok szigorúan betartandók. Villamos berendezések bontását végző szakembereknek a más szakágat képviselő, a bontásnál közreműködő személyek áramütés elleni védelméről is gondoskodni kell. Bontási munkák végzése során vezetőszerelőt kell a villamos szakágon belül kinevezni, aki felelősséggel tartozik minden bontást végző személy iránt. Bontani csak azonosított vezetékeket, kábeleket szabad. A bontott készülékek, kábelek ill. villanyszerelési anyagok deponálandók, azok sorsáról az építtető és a műszaki ellenőr fog dönteni, arra, hogy felhasználható berendezések is vannak köztük. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

9 ÉPÍTÉSZETI MŰSZAKI LEÍRÁS 3.6. Épületgépészeti berendezések bontása Az épületekben bontással érintett falszakaszokban gépészeti vezetékek jellemzően nem találhatóak, de erről bontás során meg kell győződni. Amennyiben mégis található érintett vezeték, úgy az egyes válaszfalak és egyéb épületszerkezetek bontásánál a bontással érintett épületgépészeti rendszereket először ki kell szakaszolni. A kiszakaszolás után ezeket le kell üríteni és meg kell győződni arról, hogy a rendszer többi része működőképes marad. A szerkezetek bontása csak ezen ellenőrzések elvégzése után kezdhető meg. A bontott készülékek, épületgépészeti anyagok deponálandók, azok sorsáról az építtető és a műszaki ellenőr fog dönteni, arra, hogy felhasználható berendezések is vannak köztük. Szentendre, Dajka Péter Pro Architectura díjas építész É A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

10 ÉPÜLETGÉPÉSZETI MŰSZAKI LEÍRÁS 4. ÁLTALÁNOS ÉPÜLETGÉPÉSZETI MŰSZAKI LEÍRÁS A Budapest Gazdasági Főiskola (1149 Budapest, Buzogány utca ) nyári karbantartási-felújítási munkái a főiskola legtöbb épületét érinti a vonatkozó műszaki leírásokban részletezettek szerint. A BGF a következő négy kart öleli fel 1. Pénzügyi és Számviteli Kar jele: PSZK 2. Kereskedelmi, Vendéglátó és Idegenforgalmi Kar jele: KVIK Jelen dokumentáció az 1. pontban megjelölt Pénzügyi és Számviteli Kar épületeiben végzendő épületgépészeti munkákról intézkedik. Fűtési, hűtési rendszert érintő olyan munkáknál, ahol leürítésre, légtelenítésre van szükség, ott a P.Dussman-t tájékoztatni szükséges a munkák megkezdése előtt és a befejezés után. 1./1 PSZK A épület XIV. Buzogány utca Le kell cserélni az A épület, A22 jelű, az A101 jelű és az A101/a jelű helyiségekben lévő FC készülékeket. A leszereléshez el kell bontani a fan-coil fa parapet burkolatát, a tartószerkezetével együtt. A leszerelést követően meg kell bontani az FC-k fűtő és hűtő csővezeték csatlakozásait. Az új készülék beépítése előtt helyre kell állítani a készülék mögötti és alatti burkolatokat. A tervezett új fan-coil készülék. York-YLIV-3 típusú, amelyet kompletten. elektromos szabályozóval és motoros szabályozó szeleppel kell megrendelni a költségvetésben rögzített paraméterek betartása mellett. 1./2 PSZK B épület XIII. Buzogány utca Ebben az épületben három gépészeti munkára van szükség. 1./2./1 A PC4, PC5 és a PC6 jelű helyiségek radiátorai alatti burkolt részt fel kell tárni, a PSZK B02 meglévő dokumentációban jelölt fűtési csöveket szigeteléssel kell ellátni. 1./2./2.A B103/b jelű irodára a folyosóról ajtót nyitnak, ezért a folyosón lévő radiátor meg kell szüntetni. 1./2.3 A Front office tér radiátorai cserére kerülnek. Költségvetésünk mind a szereléshez, mind pedig a bontások helyreállításhoz szükséges munkákat tartalmazza. 1./3 PSZK C épület XIII. Buzogány utca Ebben az épületben nincs gépészeti munka. 1./4 PSZK D épület XIII. Buzogány utca A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

11 ÉPÜLETGÉPÉSZETI MŰSZAKI LEÍRÁS A két tornatermi légcsatornát át kell helyezni egy magasabb pozícióba a gerenda mögötti térbe. Költségvetésünk mind az új légcsatorna szakasz kiépítését, mind pedig a bontási és helyreállítási munkákat, (festést, gipszelést), továbbá a járulékos munkákat (sitt és bontott anyag elszállítása) tartalmazza. 1.6 PSZK T épület XIII. Buzogány utca A kollégium udvarán lévő főelzáró akna fedlapot újra kel építeni a beton kerettel együtt, mert el van repedve. 1./7 PSZK Kollégium XIII. Bagolyvár utca Ebben az épületben három gépészeti munkára van szükség. 1./7./1 Csatorna fedél csere a meglévő PSZK K.02 dokumentáció alapján. 1./7./2 Pisszoárok szennyvízelvezető rendszerének felülvizsgálata, azok alapján történő javítások, átalakítások elvégzése, szerviz nyílások létesítése 1./7./3 Mosdó teljes cseréje két szinten (a 4. és az 5. emeleten) 68 szobában, a meglévővel azonos méretűre, csapteleppel, a szennyvízbekötések szükség szerinti javításával. Budapest, január 31. /Oltvai András/ /Oltvai Tamás/ okl. gépészmérnök okl. gépészmérnök épületgépész vezető tervező épületgépész vezető tervező G - T G - T A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

12 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS 5. ÁLTALÁNOS ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS Előzmény. A Budapesti Gazdasági Főiskola évi nyári karbantartási felújítási munkáinak közbeszerzési eljárás bonyolításához szükséges műszaki dokumentáció, valamint további felújítási feladataihoz szükséges tervezési feladatok elvégzése és dokumentálásához szükséges műszaki dokumentáció elkészítésére írt ki pályázatot, melyet a Puhl és Dajka Építész Iroda Kft nyert, akik a Provill Kft-t kérték fel a dokumentáció villamos munkarészének elkészítésére. A tavalyi év folyamán egyes részek elkészültek, de bizonyos munkálatok elvégzésére nem volt idő, így ezek ebben az évben kerülnek kivitelezésre. Jelen dokumentáció kizárólag a PSZK-A; PSZK-B, illetve a KVIFK egy területeinek átalakításával foglalkozik. Villamos berendezések bontása. A területen több helyen szükség van a jelenlegi villanyszerelés elbontására, ahol a mostani kialakítás nem felel meg az új szabványoknak, valamint az építészeti és belsőépítészeti koncepcióknak, így az el lesz bontva, helyette új villamos hálózat, világítás lesz kiépítve. Az érintett részen a villamos berendezések bontása előzze meg az építőmesteri bontásokat. Az erősáramú kábeleket és vezetékeket elbontás előtt, először azonosítani majd feszültségmentesíteni kell. (Azonosítás alatt azt értjük, hogy felderítendő az áramkörök indulási pontja illetve az elosztótól számított legtávolabbi pontja.) Különös figyelmet kell fordítani az esetlegesen átmenő és megmaradó kábelek, vezetékek felderítésére. Ezek után a terület feszültségmentes állapota ellenőrizendő műszeres mérésekkel. Az azonosított és ellenőrzötten feszültségmentes kábelek, ezek után elbontandók. Védőcsövekből a vezetékek kihúzandók, a falon kívüli kábelek, vezetékcsatornák leszerelendők. Nagyon fontos szabály, hogy csak azonosított vezetékek és kábelek bonthatók le! Villamos berendezések bontását, csak szakképzett villanyszerelő végezheti! Szerelvények, készülékek, berendezési tárgyak leszerelendők és deponálandók. Vezetékek, kábelszerű vezetékek, szintén leszerelendők és raktározásra kerülnek. Ezen szerelési anyagok sorsáról az építtető a kivitelező és a műszaki ellenőr dönt, helyszíni szemle alapján. A kábelcsatornákat, tartozékukat és a lámpatesteket úgy kell leszerelni, hogy azok később felhasználhatóak legyenek. Bontási munkák során a feszültség alatti munkavégzésre vonatkozó szabvány előírások, és munkavédelmi rendszabályok szigorúan betartandók. A villamos berendezések bontását követően jegyzőkönyvezni kell a terület feszültségmentes állapotát. Az építőmesteri bontások ezután kezdődhetnek meg. A területen átmenő meglévő megmaradó kábeleket, tartószerkezeteket az építkezés ideje alatt mechanikai védelemmel kell ellátni. A bontáskor keletkezett veszélyes hulladékot, csak az arra kijelölt helyre szabad elszállítani. A tervek a szakági tervekkel együtt kezelendő! Általános szempontok. Általános rész: Vállalkozó a beszállított készülékek, anyagok eszközök és szerszámok elhelyezéséről, tárolásáról és őrzéséről a saját költségén köteles gondoskodni. Megrendelő az építkezéshez a villamos energiát és a vizet térítés ellenében szolgáltatja. Vállalkozó köteles a hatósági engedélyezési eljárásokhoz minden dokumentációt elkészíteni és a Megrendelőnek átadni. A hatósági, szakhatósági és szolgáltatói engedélyek megszerzésével kapcsolatban felmerülő minden költséget Vállalkozó visel, beleértve a bejárásokon és szemléken való részvétel költségeit is. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

13 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS A fúrások, áttöréskészítések költségét az ajánlati árnak tartalmaznia kell. Vállalkozó tartozik időben megadni a készülékek, illetve a kiválasztott berendezések elosztó berendezések stb.- beszállításához szükséges nyílásokat és a beszállítás útvonalát. Az építkezésre minden anyagot díjmentesen kell leszállítani, beleértve a berendezések felállítását, üzembe helyezését, beszabályozását. Az ajánlati ár tartalmazza: Az alkatrészek lerakását, beszállítását az épületbe végleges helyükig, beleértve minden költséget, csomagolást, biztosítást, visszaszállítást. A szükséges engedélyek beszerzését és a műszaki átvétel lebonyolítását, daruk és emelő szerkezetek kölcsönzési díját, segéderők és szerkezetek költségét, az üres csomagoló anyagok átadását. Teljes körű üzembe helyezést, próbaüzemet, a teljes terheléses próbaüzem 12x2napos teljesítmény, feszültségregisztráló méréseket. A mérési jegyzőkönyvek elkészítését, a gépkönyvek és garancialevelek átadását. A betanítást, oktatást és a kezelőszemélyzet vizsgáztatásában való részvételt. Az építkezés felügyeletét, beleértve a helyszíni megbeszéléseken való részvételt. Minden a szereléshez szükséges műhelyrajz elkészítését. Az építkezésen való berendezkedést és annak elhagyását, kitakarított állapotban való átadását. Villamos berendezések le és visszaszerelése Az építészeti munkához szükséges leszereléseket és visszaszereléseket a lehető legnagyobb gondossággal, műszaki ellenőri elszámolással, deponálással kell végrehajtani. A vállalkozónak az esetlegesen hibásnak ítélt berendezésekről a műszaki ellenőrt tájékoztatnia kell és az általa elfogadott módon kell a hibás berendezéssel elszámolnia. A vállalkozó köteles a munka előtt tájékozódni, a neki átadandó területet felmérni és az esetleges félreértések elkerülése végett a pályázati elbírálás előtt a megbízót az esetleges többletmunkákról tájékoztatni. A munkavégzés során meghibásodott berendezéseket, szerkezeteket a vállalkozó köteles saját költségén pótolni illetve javítani. A vállalkozó köteles a munkavégzés során fényképes dokumentációt készíteni. Az eltakarásra kerülő szerkezetek eltakarása előtt a kivitelezőnek legalább 2 nappal a megrendelőt erről tájékoztatnia kell. A munkavégzés során keletkezett vakolati és festési hibákat a vállalkozó köteles saját költségén kijavítani, a munka során keletkezett selejtet pótolni. A horonyvésés és egyéb burkolati sérülést okozó munkák visszajavítását, a bontás után keletkezett felületi folytonossági hibákat (pl: leszerelt lámpa helye), vakolatjavítást, glettelést festést, illetve a munka során keletkezett hulladék elszállítást, munka utáni takarítást, a munka során az ingó és ingatlan vagyonban keletkezett károk minimum az eredeti állapotnak megfelelő minőségű javítását, pótlását a tételek részének tekintjük. A festési-burkolatjavítási helyeken legtöbbször csak a rendelkezésre álló szerelvényeket és lámpatesteket szereljük le a munka idejére, majd az építészeti munka után ezek visszaszerelésre kerülnek. Az ez alatt hibát szenvedett vagy eleve hibás lámpák illetve szerelvények pótlását, valamint a lámpatestek felszerelése előtt azok tisztítását és szükség szerint a fényforrások cseréjét az ajánlati árnak tartalmaznia kell! Helyszíni informálódás. Az ajánlat leadása előtt a Vállalkozónak tájékozódnia kell az építkezés színhelyén a leendő körülményekről és a tervekbe való betekintéssel a munka sajátosságairól. A Vállalkozó nem hivatkozhat a Megrendelővel szemben a dokumentáció elégtelenségére és ezekre hivatkozva, nem támaszthat utólagos követelményeket. Szavatosság. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

14 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS A külön megnevezett munkák kivételével minden munkára min. három éves szavatossági időt kell megegyezés szerintinek tekinteni, amennyiben törvényi szabályozások hosszabb szavatossági időt nem írnak elő. A szavatossági igény és a szavatossági kötelezettségek minden estben azonos feltételek mellett szállnak át a Megrendelő és a Vállalkozó jogutódjára. Csak olyan terméket lehet megajánlani, amelyhez a gyártó 10 évig pótalkatrészt biztosít. Megvalósulási dokumentumok. Vállalkozónak megvalósulási dokumentációt kell készíteni az alábbiak szerint: - Állapot felvételi rajzok a szerelési rajzokkal egyező léptékben, alaprajzok, elosztó műhelytervek (vezetékek oda-vissza jelölését is tartalmazni kell), elvi sémák, áramút rajzok, elrendezési rajzokkal kiegészítve. A berendezés elemeit tételszámokkal kell ellátni. - A fővezeték terv és a főelosztó terv megvalósult állapotát tartalmazó tervek - az elosztóba a műhelyterv elhelyezendő erre a célra kialakított zsebben. - Jegyzőkönyv minden, a beszabályozási munkák keretében elvégzett mérésről. - A berendezés és a működés leírása műszaki adatokkal. - Karbantartási utasítás. - Kezelési útmutató. - Kiviteli nyilatkozat. - Minőségi bizonyítványok. - Gépkönyvek. - Használati utasítások. - Hurok ellenállási, földelési, érintésvédelmi, EPH folytonossági mérési jegyzőkönyvek legkésőbb a műszaki átadás megkezdéséig. - Legkésőbb a műszaki átadásig a feliratozásokat és kábeljelző táblákat fel kell szerelni. - A megvalósulási dokumentációt két példányban papíron és 1pld.-ban lemezen (DVD-n) kell a műszaki átadás-átvételi eljárásig átadni. - első tűzvédelmi felülvizsgálati dokumentáció elkészítése. A teljes munka maradéktalan elvégzése és az összes dokumentum átadása előfeltétel a műszaki átadásnál. Műszaki normák. Minden hatályos szabvány, műszaki előírás, szigorúan betartandó, a kivitelezés során. Csak hazai minősítéssel rendelkező, ill. a hatályos jogszabályok szerint hazánkban beépíthető villamos készülék, szerelési anyag használható fel. Minden villamos üzemű termék mely az épületbe beépítésre kerül elégítse ki a zavarkibocsátásra és a zavarérzékenységre vonatkozó hazai és nemzetközi előírásokat és rendelkezzen ezt dokumentáló minősítéssel. A hálózatra csatlakozó rendszerek elemei feleljenek meg az EN valamint az EN szabványoknak. Olyan elosztórendszer ajánlható csak meg, melyik rendelkezik hazai típusvizsgálati minősítéssel, ill. jegyzőkönyvvel. A munkák befejezése után villanyszerelői nyilatkozat készítése kötelező. A munka akkor tekinthető befejezettnek, ha a megfelelősségről a pozitív nyilatkozat rendelkezésre áll. Költségvetéshez. A költségvetés a műszaki leírásokkal és tervekkel együtt kezelendő. A gyengeáram részére a kiírás csak a passzív elemeket tartalmazza, az aktív elemeket az Éípetteő fogja biztosítani. (Pl. informatika, ügyfélhívó stb.) Energiaellátás. A legtöbb helyen az elvégzendő villamos munka során a meglévő hálózat elemeit használjuk fel. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

15 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS Az épületek fő betáplálásán sehol sem változtatunk. A legtöbb helyen a már meglévő áramkörökre kötjük rá a berendezéseket, ahol nem, ott ezt külön jelezzük. Az építés során, ahol új elosztókat írunk ki, ott az ajánlati árnak tartalmaznia kell a betápláló elosztó felmérését, az esetleges hibák, hiányosságok, szabványtalanságok javítását. Az épületek villamos energia igényének növekedésével nem számolunk, mivel az épületben történő funkcióváltozások az épület össz energia igényén nem változtatnak. A főelosztó berendezések meglévő megmaradóak. Az áramszolgáltatói becsatlakozás és mérés nem változik. Az épület tűzvédelmi lekapcsolása nem változik. A fővezetékek továbbra is a meglévő villamos aknában fognak haladni. A betápláló kábelek elhúzása a főelosztótól a szinti elosztókig a pinceszinten fog történni. Szünetmentes ellátás. A Front Office munkahelyek számára szünetmentes táplálást biztosítunk, mely lehetővé teszi áramszünet esetén az éppen aktuális munkák eltárolását és a számítástechnikai eszközök biztonságos kikapcsolását. A szünetmentes egységek feszültségmentesítésére az ajtók mellett található betörőablakos nyomógombok lesznek kialakítva. Máshova nem tervezünk szünetmentes ellátást. A feladat a szünetmentes hálózat kiépítése és előkészítése az UPS berendezés fogadásához, de az UPS berendezést nem a villamos kivitelezőnek kell szállítania. Kisfeszültségű hálózat, szereléstechnológia. Az épületekben mindenhol a már meglévő hálózatra csatlakozunk rá. A feladat jellege szerint több helyen alakítunk ki új elosztószekrényeket. A meglévő elosztó berendezés átalakítása kizárólag az érvényben lévő szabványoknak megfelelően történhet. (Az átalakítás mértékének megfelelően.) Felszálló aknákban a szerelés több szinten elhelyezett kábellétrákra bilincsekkel történik. Kábeleket a kábeltálcákban és a felszálló aknákban 3-4cm-es távolságtartással szereljük, a szabványos kábeljelöléseket a kábelekre erősíthető felirati táblákkal biztosítani kell. Mindenhol a helyiség jellegének megfelelő védettségű elosztó berendezést, szerelvényeket és szerelvényezést tervezünk. Normál környezetben a védettség min. IP 20 míg a "nedves" helyiségekben és szabadtéren min. IP 54. Kábeleket, védőcső dobozokat úgy tervezzük elhelyezni, hogy azok a későbbi karbantartási munkák miatt hozzáférhető helyen legyenek a javíthatóság, cserélhetőség érdekében. A hagyományos válaszfalakban történő szerelésnél vékonyfalú műanyag védőcsövet használunk és M- 1kV-os tömör rézerű vezetékkel kell szerelni. A villamos fülkék ajtaja nem éghető anyagból fog készülni és tűzállósági határértéke a szakági dokumentációban szerepel. A villamos fülkéket, illetve kis helyiségeket ki kell szellőztetni, hogy a melegedéseket elkerüljük. A felszálló akna a födém magasságában lezárandó, legalább a födém tűzállósági határértékének megfelelő anyaggal. Ezen anyag könnyen eltávolítható lesz az esetleges, utólagos kábelfektetések kivitelezhetősége érdekében. A fix bekötésű berendezésekhez helyi leválasztó kapcsolót kell kiépíteni. Teakonyhában kiskonyhai gépek részére 2x-es, a hűtő és mikró részére 1x-es dugaszoló aljzatos csatlakozásokat fogunk biztosítani. A hűtődugaszoló aljzatokat felirattal is meg kell jelölni. A kábeltartó szerkezetként az alábbi védőcsöveket irányzunk elő: Strukturált hálózat CAT6-os kábelezéssel (telefon, informatika): végpontig: Ø25, végpontig: Ø32, végpontig: Ø40, végpontig: Ø50, Tűzjelző hálózat: A tűzjelző hálózat részére tűzálló kábelt kell kiépíteni tűzálló tartószerkezetre. Kamera rendszer (CAT6-os kábelezéssel): A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

16 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS végpontig: Ø25, végpontig: Ø32, végpontig: Ø40, végpontig: Ø50, Az egymás melletti szerelvényeket közös szerelő keretbe kell építeni, a csatlakozó aljzatokat tartós felirattal kell ellátni. Szerelési magasságok: - Kapcsolók (függőleges sorolással): 1,1m-en, - Takarító dugaszoló aljzatok: 0,3m-en, - épületen kívüli falikarok: 2,6m-en, - mozgásérzékelő: 2,1m-en, - kamerák kültéren: 3,0m-en, - kamerák beltéren: 2,4m-en, - irányfények lépcsőházban: 2,1m-en, A fentiektől eltérő magasságokat a terven jelöltük. Az épületben csak rézerű kábeleket, kábelszerű vezetékeket és vezetékeket alkalmazunk. Az újonnan kiépítésre kerülő elosztóknak az alábbi paramétereknek kell megfelelniük: Az elosztókban csak réz síneket és rézerű kábeleket lehet alkalmazni, szabványos kötőelemekkel. A hálózati elosztók kivitele önhordó acéllemez szekrény, felületkezeléssel festéssel. A szekrények felül és hátul zártak, elöl maszkosak, ajtóval lezárva, védettségük: IP 30, nyitott ajtóval: IP 20. Minden fémborítás és szerelőlap egyen potenciálra hozásáról gondoskodni kell. Kiépítendő külön - külön az N (nulla) sin illetve a PE (védővezető). A szekrények ajtaja biztonsági záras kulccsal és kilinccsel zárható kivitelűek, a betáplálások és leágazások megnevezését gravírozott felirati táblákkal kell jelölni. Minden elmenő áramkör beleértve a vezérlő, működtető részeket is sorozatkapocsra kivezetve készüljön. Vezérlőkábelek elosztón belül külön csatornába vezetendők. A működtetésekhez szükséges interfészek, valamint a tranziens zavarok elleni védelem egységei szintén az elosztóban kerülnek elhelyezésre. Az elosztón belül erre a célra kialakított tervtartó tasakban a kiviteli műhelytervek elhelyezendők. Az elosztótáblákra vonatkozó MSZ előírásai szigorúan betartandók. A gyártás részeként a szabványokban részletezett minőségi vizsgálatokat el kell végezni és ezen mérésekről jegyzőkönyvet kell készíteni, melyek a minőségi bizonyítvány részét képezik. Csak típusvizsgálattal rendelkező gyártmánycsalád ajánlható meg. Elvárt minőségi színvonal: Schneider Electric, EATON, Az alelosztókban alkalmazott kismegszakítók zárlati szilárdságát a tervek tartalmazzák. Elosztókról gyártmány tervet kell készíteni, melyet a tervezőnek jóváhagyásra be kell nyújtani. A Jóváhagyásra 10 munkanapot kell biztosítani. Jóváhagyás nélkül a gyártás nem kezdhető el! A gyártmány tervnek a következőket kell tartalmaznia: - sorkapocs számozások, - pontos készülék jelölések, - elölnézeti rajz, - melegedés számítás, - beépített sínezések mérete, - sorszámozott áramutas rajzok, - berendezések típusai, - minősítő papírok. Az elosztóból a betápláló és elmenő kábeleket, valamint működtető kábeleket sorkapcsokra kell kivezetni. Az elosztókat egy komplett berendezésnek tekintjük, melyre a garanciát a beszállító cég biztosítja. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

17 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS A meglévő és bővítendő elosztóknál az alábbi feladatokat kell elvégezni: - elosztó felülvizsgálata, a törött illetve hibás berendezések cseréje, - elosztók külső-belső tisztítása szennyeződésektől, portól, - elmenő kábelek vezetékek sorkapcsainak után húzása, - felíratok ellenőrzése, szükség szerinti pótlása, - meglévő állapot tervszintű rögzítése. Az elkészített tervet az elosztóba kialakított zsebbe el kell helyezni. Födémfúrás előtt ellenőrizni szükséges próba fúrással, hogy az adott helyen nem okoz gondot a megadott méretű furat elkészítése. Amennyiben előre gyártott födém van, akkor gerendát nem szabad megfúrni, illetve általánosságban a födémet tartó elsődleges tartószerkezetet, vagy ami az épület állékonyságát veszélyezteti szintén nem szabad megfúrni, illetve statikus tervezői állásfoglalást kell kérni! Keményfém lapkás csigafúró alkalmazását javasoljuk, de a az alkalmazott technológia a kivitelező döntése legyen. Világítás. A létesítmény egyes helyiségeinek üzemi világítása a vonatkozó szabvány előírásoknak megfelelően, az egyes helyiségek funkciójának ismeretében kerül meghatározásra. Általános cél, hogy a világítástechnikai berendezések a helyiségek felhasználhatóságát maximálisan kiszolgálják és funkcionálisan illeszkedjenek az építészeti kialakításhoz. A világítási berendezés világítástechnikai jellemzői - átlagos megvilágítási szint, káprázás korlátozás, fényszín, színvisszaadás és egyenletesség a belsőtéri mesterséges világítás szabvány szerint lettek meghatározva. Az előzőeknek megfelelően a főbb funkciócsoportok esetén a következő megvilágítási szintek kielégítésére alkalmasak lesznek a világítási berendezések: - közlekedők 200lx kompaktfénycsöves lámpatestekkel, - lépcsőházak 150lx falon kívüli burás kompaktfénycsöves lámpákkal, - mosdók előtt a függőleges síkban 500lx fénycsöves opálburás, és kompaktfénycsöves lámpákkal, - irodaterületek 500 lux számítástechnikai munkahelyhez kifejlesztett sugárzási görbével A PSZK főépület és kollégium előtetőnél LED-es megoldást írtunk ki. Minden fénycsöves lámpatest nagyfrekvenciás elektronikus előtéttel kell szerelni. Az előtétek energiahasznosítási mutatója (EEI) legalább B2-es osztályú lesz. Az üzemi világítás fényforrásai energiatakarékos fénycsövek, illetve kompakt fénycsövek. Biztonsági és irányfény világítás Az épületekben saját akkumulátoros biztonság és irányfény világítás korábban kiépítésre került a legtöbb esetben, viszont pár épületben központi akkumulátoros rendszer áll rendelkezésre. Az átalakítás során ellenőrizni kell a meglévő biztonság és irányfény lámpatestek pozíciójának helyességét, szükség szerint ezeket át kell szerelni az előírásoknak megfelelően! Az átalakítással érintett helyiségekbe új biztonsági világítást és irányfény világítást terveztünk. A biztonsági világítás az üzemi világítással együtt működik, de a hálózati feszültség kimaradásakor tovább működik a lámpatestekbe épített akkumulátorokról ellátva. Biztonsági világítás létesül a menekülő útvonalakon. Biztonsági világítás lámpatesteit zöld azonosítási jellel és sorszámozással kell ellátni. Irányfény világítás az üzemi világítással együtt működik, de a hálózati feszültség kimaradása után is üzemben marad és a menekülő útvonalak irányát mutatja, oly módon, hogy a menekülő út minden pontjáról legalább egy irányfény lámpa minimum 150 cm 2 -es felülete látható lesz. Az irányfény világítás beépített akkumulátorokkal fog rendelkezni. A biztonsági és irányfény világításnak ki kell elégítenie az MSZ EN 1838 szabványt, illetve az 54/2014. BM rendeletben leírt elvárásokat. Nagyon kell figyelni az irányfény világítások szerelési magasságára és elhelyezésére, valamint színjelölésére. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

18 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS A lépcsőházi biztonsági és irányfény világításoknál lehetőség szerint a meglévő kábelezést kell felhasználni, így elkerülve a felesleges bontásokat. Épületgépészet: Az épületbe új gépészeti berendezés nem kerül telepítésre. Érintésvédelem. Az épületek érintésvédelmi módja nem változik, továbbra is: - NULLÁZÁS /TN-S/. A földelő hálózat meglévő megmaradó lesz, mely értékét méréssel ellenőrizni kell. EPH rendszer A földelő hálózatba (EPH hálózat) bekötésre kerül minden üzemszerűen nem, de meghibásodás esetén feszültség alá kerülhető fémszerkezet: - az épületekbe becsatlakozó közművek vezetékei, - az épületen belüli gépészeti vezetékek (víz, gáz, hűtés, fűtés, stb.), - szellőző berendezések légcsatornái, - a gépházakba telepített gépészeti berendezések, - az erősáramú és gyengeáramú vezetékhálózat tartószerkezetei, - az álmennyezeti tartószerkezetek, - nagykiterjedésű fémszerkezetek, az épület fő tartószerkezetei, - liftvezető sín, - kábeltartó szerkezetek, - álmennyezetek. Villámvédelem. A nyári munkák során a jelzett épületek villámvédelmi hibáit ki kell javítani. A villámvédelem hibáit az adott épület villámvédelmi jegyzőkönyveiben fellelhető hibákra vonatkoznak, melyeket a Budapesti Gazdasági Főiskola rendelkezésre bocsájt. Zavarvédelem. Zavarvédelemhez szükséges berendezések kiépítése csak a villámvédelmi jegyzőkönyvekben található hiányosságok esetén történik. Gyengeáramú tűzjelző berendezés. Az átalakítás a meglévő rendszert érinti. A hálózat átalakítás és engedélyeztetése a rendszert üzembentartó szakcég engedélyével és közreműködésével történhet, előre egyeztetett módon, átjelzés esetén a tűzoltó szolgálat előzetes értesítésével. Telefon, számítástechnika. A számítástechnikai hálózat aktív elemeinek kiépítése minden esetben az adott kar feladata, de a nyári munkák keretében az azok kiépítéséhez szükséges tartószerkezetet illetve az azok táplálásához szükséges erős és gyengeáramú vezetékezést kiépítünk, a hozzájuk tartozó végponti szerelvényekkel együtt. Mérések: A kábelezés kiépítése után a rendszert le kell mérni. A mérési jegyzőkönyv az átadási dokumentáció részét képezi. Zártláncú ipari TV rendszer. A videó megfigyelő rendszer részére fix telepítésű IP kamerákat alkalmazunk az épületekben és az épületek környékén történő események megfigyelésére. Az egyes kamerák helyének megválasztását A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

19 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS kettős szempont szerint határozzuk meg, egyrészt teljes részletességgel legyen biztosítva a megfigyelési tér és környezete, másrészt pedig azok megfelelő információt biztosítsanak a napszakoknak megfelelően. A kamerák helyeinek megválasztásakor fontos szempont lesz, hogy a személyiségi jogok ne sérüljenek. Ehhez többek között a megfigyelés tényére figyelmet felhívó táblák elhelyezését irányoztuk elő. A kamerák pontos elhelyezése a kiviteli tervekben lesz meghatározva. Beléptető rendszer. Az oktatástechnikával felszerelt helyiségekbe csak arra feljogosított személyek léphetnek be. Ezekbe a helyiségekbe csak érintőkártyás azonosítóval lehet belépni, a be-, és kilépés tényét a személy adatokkal együtt a rendszer rögzíti. Az ajtóknál kétirányú olvastatást kell kiépíteni. Tehát a belső olvasó használata azt jelenti, hogy a tanár befejezte az órát a termet mindenki rendben elhagyta, ablakokat becsukták. A beléptető rendszerrel ellátott pontokon a megfelelő jogosultsággal (kártyával) rendelkezők szabadon, de naplózottan mozoghatnak. A portán elhelyezett számítógépes terminál segítségével a rendszer könnyen kezelhető, felügyelhető. Minden személyi belépési pontján, melyet a rendszer felügyel egyolvasós terminálokat terveztünk; ezek az egységek olvassák le a belépőkártyán tárolt információkat, a leolvasott adatok alapján dől el, hogy az áthaladás lehetséges-e vagy nem. Követelmény, hogy a belépési jogosultságok a terminálokban tárolódjanak, hogy a központi számítógép kiesése esetén is teljes értékűen működjön a rendszer tovább. Adatvesztés elkerülése érdekében a központi számítógép újraindulása után a terminálok küldjék le az adatokat a felügyelő számítógép felé. Minden ajtónál, ahol belépési pont van, ott mechanikus ajtócsukó, elektromos zár és ajtótartó mágnes szükséges. Az ajtóvezérlő egységek saját akkumulátorokkal rendelkezni. A tűzjelző központ azon a területen ahonnan a tűzjelzés érkezett feloldja a beléptetési pontokat, így kívánjuk biztosítani az akadálytalan tűzoltást. A kártyaprogramozó egység a portán kerül elhelyezésre. Fontos, hogy az ajtóba csak feszültségre zárva tartó ajtózár építhető be. (feszültség kimaradás esetén az ajtó nyílik.) Rendszerre vonatkozó általános előírások: - Személybejáratokon az olvasófej magassága 1,2 méter - A kijelzővel rendelkező egységek magassága a 1,45 méter. - Az olvasófejeket a megközelítési irányból, kényelmesen kezelhető helyen kell felszerelni. - Fém közelsége a kártyák olvasási távolságát csökkenti. - Az olvasók zavarérzékenysége arányos az olvasási távolsággal. - A fő zavaró jelforrások: VGA monitor, kapcsolós tápegység, UPS, fémtömeg érzékelő hurkok. - Az olvasó és a vezérlő közötti maximális távolság: 10m. - Beléptetőt csak szünetmentes tápegységről szabad üzemeltetni. - Közelítő kártyás rendszerben nem használható kapcsolós tápegység. - A beléptető rendszer betápjának önálló kismegszakítóval kell rendelkezni. - A fémrészeket, dobozokat, burkolatokat védőföldeléssel kell ellátni. - Minden egységet szabotázsvédelemmel kell ellátni. - A kezelést nem igénylő részegységeket ("dobozokat" pl. vezérlő, tápegység) - a védett térben, segédeszközök nélkül hozzáférhetetlen helyen kell felszerelni, (pl. mennyezet alá, az álmennyezettől rejtve, stb.) - Kábelt csak védetten lehet vezetni (védőcső, vezetékcsatorna, vezetéktálca, stb.) - Kültérben vezetékezni, vezetékcsatornát használni csak elkerülhetetlen esetben szabad. - Menekülési útvonalon felszerelt áteresztő ponton biztosítani kell vészhelyzetben a kijutást az OKF előírásoknak megfelelően (pl. feszültségre záródó eszközök vésznyitó kapcsolóval, mechanikus pánikzár, stb.) - A kétszárnyú ajtókba történő kábelbevezetést védetten (a belső védett oldalon), flexibilis kábelátvezetővel, vagy rugós él kontaktusokkal kell szerelni. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

20 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS - A rendszerrel galvanikus kapcsolatban levő induktív terhelésekre (pl. mágneszárak, relék) záró irányú, párhuzamos zavarvédő diódát kell kötni, közvetlenül annak csatlakozóira. - Csak az előírásoknak megfelelő kábeleket szabad használni. - Szigetelő szalagot használni tilos! - A vezetéktoldás forrasztott, sorkapcsos vagy csatlakozóhüvelyes kivitelű lehet. - Csavaros szorítóba csak érvég hüvellyel ellátott vezeték csatlakoztatható. - A vezetékeket műanyag szorítóbilinccsel rögzíteni kell (a dobozon belül is)! - A szabotázskapcsoló működtető karját úgy kell visszahajtani, hogy a dobozon erre a célra kiképzett nyíláson át a rögzítési felületre (falra) lapjával támaszkodjon. A hálózat felépítése: Az adatkábel vonalvezetése nyitott hurok típusú. Az egy vonalra csatlakozó eszközök (PC, terminál, multiplexer) fizikailag teljesen egyenrangúak, a vonalon bármilyen sorrendben elhelyezkedhetnek. Az egy vonalra csatlakoztatható eszközök száma max. 32. Ez egy master (PC, LAN csatoló, valamint multiplexer- vagy repeater master portja) és 31 slave (terminál, kijelző tábla, valamint multiplexer- vagy repeater slave portja stb.) lehet. Az adatvonal mindkét végét a vonal impedanciájának megfelelő ellenállással le kell zárni. Az eszközökben a 120 Ohm-os lezáró ellenállás rajta van a panelen, mely egy átkötéssel beiktatható. A kábel árnyékolásán keresztül galvanikus kapcsolatban vannak az RS485 vonalra kapcsolódó eszközök. Ha a nyomvonal mentén nincs biztosítva az EPH, akkor csak föld független tápellátású rendszert szabad építeni, és egy pontban a PC-nél földelni, vagy galvanikus leválasztókat kell alkalmazni. Épületek között nem ajánlott közvetlen vezetékes kapcsolatot kiépíteni. Helyette optikai LAN kapcsolatot, és LAN csatoló javasolt. Mágneszárak beépítése. A nyílászárókba a mágneszárakat a nyílászáró kivitelezője építi be. Földelés. Az életvédelmi előírások és a statikus kisülések elleni védelem, a megbízható működés miatt a készülékházakat és érinthető fémrészeket (a tápegység, a vezérlő, a mágneszár!) mindenütt a védőföldre kell kötni! Az adatvonal a PC-ben földelve van. Új vonalágat indító eszközök (repeater, multiplexer, LAN csatoló, galvanikus leválasztó után) a tápegységben a -12V-ot a védőföldeléssel össze kell kötni. Tápegységek. A tápegységek csak beépítetten és belső akkumulátorral használhatóak. Szereléstechnológia. Kábelvégek előkészítése csavaros sorkapocsba történő csatlakoztatásra: A kábel külső köpenyszigetelésére 20 mm hosszú zsugorcsövet húzni. A külső kábelköpenyt 50 mm hosszan eltávolítani. Vigyázni kell, hogy sem az árnyékolás, sem a belső erek szigetelése ne sérüljön meg! Alumínium fóliás árnyékolt kábel esetén az árnyékoló fóliát a csupaszolás teljes hosszában eltávolítani. A nem használt ereket és az árnyékolással összekötendő vezetékeket teljes hosszban megtisztítani, és az árnyékolás vezetékével összesodorni. A csupasz vezetékekre 10 mm-el rövidebb zsugorcsövet húzni. Hő pisztollyal zsugorítani az árnyékolás vezetékére húzott vékony zsugorcsövet. Hő pisztollyal a kábelköpenyre húzott zsugorcsövet a köpenyszigetelés és a kibontott erek találkozási helyére zsugorítani. Az érvégeket 10 mm hosszan kell lecsupaszítani. Minden érvégre az átmérőjének A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

21 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS megfelelő szigetelt érvég hüvelyt húzni, és speciális fogóval a vezetékre sajtolni. Az érvég hüvely végén kiálló vezetékeket lecsípni. Kábelek toldása. Minden eret toldani kell (a nem használt ereket is)! A kábelköpenyre a kész toldásnál 30 mm-el hosszabb zsugorcsövet húzni. A külső kábelköpenyt olyan hosszan eltávolítani, hogy az erek kényelmesen szerelhetőek legyenek (a kábel érszámától függ). Vigyázni kell, hogy sem az árnyékolás, sem a belső erek szigetelése ne sérüljön meg! Alumínium fóliás árnyékolt kábel esetén az árnyékoló fóliát a csupaszolás teljes hosszában eltávolítani. Az erekre zsugorcsövet húzni. Az érvégeket 10 mm hosszan lecsupaszítani. A lecsupaszított huzalokat színhelyesen páronként összesodorni és összeforrasztani. Ügyelni kell arra, hogy a vezetéken ne maradjanak éles sarkok, melyek a zsugorcsövet kiszúrhatják. Hő pisztollyal az érszigetelést a kötésre zsugorítani. Az árnyékolás vezetékét összeforrasztani. Hő pisztollyal a kábelköpenyre húzott zsugorcsövet a kötésekre zsugorítani. A telepítésnél a gyártói utasításokat maradéktalanul be kell tartani. Környezet tudatosság. Az energia hatékony felhasználása érdekében a világításoknál energiatakarékos és jó hatásfokú fényforrások alkalmazását fogjuk előnybe részesíteni. A világításkapcsolásokat az alárendelt helyiségekben (pl. WC, WC előtér stb.) jelenlét érzékelővel kívánjuk megoldani, így elkerülve az esetleg felesleges energia felhasználást. Egyéb terekbe a világításokat több fokozatba kapcsoltatjuk, így biztosítani a napszakok és kihasználtság szerinti optimális világítási kép kialakítását, ennek megfelelően az energia fogyasztás optimalizálását. Hulladékeltávolítás A kivitelező köteles különválogatni a veszélyes és nem veszélyes valamint kommunális hulladékokat. Az alvállalkozók kötelesek a hulladékokat kategóriák szerint szétválogatni; pl. tiszta föld, beton, kábelek, fém (azonban időről-időre egyéb kategóriákat is lehet definiálni, ha a helyi viszonyok megkövetelik). A veszélyes hulladékot szorosan zárt, nem szivárgó konténerekben kell tárolni, amelyek olyan anyagból készültek vagy olyan anyaggal béleltek, amely a tárolandó veszélyes hulladékkal kompatibilis. A konténereket, tároló helyeket fel kell címkézni, pontosan megjelölve a tartalmat és a betartandó biztonsági előírásokat. A veszélyes vegyszereket a gyártó által adott biztonsági adatlap (MSDS) előírásainak megfelelően kell tárolni és kezelni. Újrahasznosítás céljából megfelelő szemétlerakóba kell szállítatni. Fényforrások. A hagyományos izzós fényforrások és fénycsövek, kompaktfénycsövek higanyt tartalmaznak, ami az egyik legveszélyesebb nehézfém. A fényforrásoknál hosszú élettartalmúakat kell választani, így legalább ritkábban keletkezik veszélyes hulladék. Amennyiben ezen fényforrások tönkrementek, akkor külön gyűjtve és ártalmatlanításra átadva nem kerülnek ki a környezetbe. Kezelésükre az elkülönített gyűjtés utáni lerakás kínálkozik. A villamos berendezések bontáskor keletkezett hulladék egy része veszélyes anyagnak minősül. Ezeket az anyagokat az előírásoknak megfelelően kell kezelni. Az átalakításhoz felhasznált és beépített szerelési anyagok, berendezések a hatályos környezetvédelmi előírásokat kielégítik. Az elektromos berendezések hulladékainak kezelésével foglalkozó hatályos jogszabályok: 264/2004. (IX. 23.) Korm. rendelet az elektromos és elektronikai berendezések hulladékainak visszavételéről, 15/2004. (X. 8.) KvVM rendelet az elektromos és elektronikai berendezések hulladékai kezelésének részletes szabályairól, A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

22 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS 16/2004. (V. 8.) KvVM rendelet az egyes veszélyes anyagok elektromos és elektronikai berendezésekben való alkalmazásának korlátozásáról, 99/2006. (IV. 25.) Korm. rendelet az elektromos és elektronikai berendezések hulladékainak visszavételéről szóló 264/2004. (IX. 23.) Korm. rendelet módosításáról. A 15/2004. (X. 8.) KvVM rendelet részletesen ismerteti a visszavételre, begyűjtésre, hasznosításra és ártalmatlanításra vonatkozó előírásokat. A hulladék jegyzékét a 10/2002. (III. 26.) KÖM rendelettel módosított 16/2001. (VII. 18.) KÖM rendelet tartalmazza. Munkavédelem. Építés közbeni előírások A villamos kivitelezést csak szakember végezheti. Az alkalmazott szerszámok, szerelvények és berendezések szigetelési szilárdságáról és szigetelésének sértetlenségéről a munkavégzés előtt meg kell győződni. Munkát csak a felelős vezető utasításai szerint és alapján lehet végezni. A felvonulási villamos energia ellátást biztosító rendszer áramvédő kapcsolásának működésképességéről a munkaidő elején meg kell győződni. A kivitelezés során csak minőségi bizonyítvánnyal ellátott szerelvény, készülék építhető be. A tervek a Magyarországon érvényben lévő vonatkozó szabványok, rendeletek és előírások figyelembe vételével készültek. A tervezett berendezések biztonságos üzemeltetésére szolgáló műszaki megoldások: A berendezés átadása előtt a szigetelési ellenállások mérését, az érintésvédelmi szabványossági felülvizsgálatot a kivitelezőnek el kell végeznie, az ezekkel kapcsolatos jegyzőkönyveket az üzemeltetőnek át kell adnia, és azokat az előírt időközönként az üzemeltetőnek is el kell végeztetnie. A felülvizsgálatot csak az arra feljogosított személyek végezhetik. Az üzemeltetés és az üzembe helyezés az üzemeltető üzemi szabályzata szerint történjen. A létesítmény tervezése és kivitelezése a hatályos magyar szabványok és rendeletek betartása mellett történik. MSZ 1:2002 Szabványos villamos feszültségek MSZ 146-6:1998 0,6/1kV névleges feszültségű elosztóhálózati kábelek, MSZ 151-8:2002 Erősáramú szabadvezeték, MSZ 447:2009 Kisfeszültségű, közcélú elosztóhálózatra csatlakoztatás MSZ 453:1987 Biztonsági táblák erősáramú villamos berendezések számára, MSZ 1585:2012 Villamos berendezések üzemeltetése, MSZ , Létesítési biztonsági szabályzat 1000 V-nál nem nagyobb feszültségű erősáramú villamos berendezések számára, MSZ 2364 Legfeljebb 1000 V névleges feszültségű erősáramú villamos berendezések létesítése: MSZ :1994 Feszültségcsökkenés-védelem, MSZ :2002 Leválasztás és kapcsolás, MSZ :2002 Leválasztó kapcsolás és üzemi kapcsolás eszközei, MSZ :2003 Épületek villamos berendezéseinek létesítése rész: Kiállítások, bemutatók és elárusítóhelyek, MSZ :2002 Épületek villamos berendezéseinek létesítése főfejezet: Szabadtéri világító berendezések, MSZ :2004 Épületek villamos berendezéseinek létesítése. 7. rész: Különleges berendezésekre vagy helyiségekre vonatkozó követelmények főfejezet: Padló- és mennyezetfűtési rendszerek MSZ Angol Épületek villamos berendezéseinek létesítése. 7. rész: Különleges berendezésekre vagy helyiségekre vonatkozó követelmények főfejezet: A lakókocsik és lakóautók villamos berendezései (IEC : A1:1993, módosítva) MSZ ,2,3,4,5,6 Érintésvédelmi vizsgálati módszerek, A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

23 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS MSZ ,2,3 Közmű és egyéb vezetékek elhelyezése közterületen. Elhelyezés térszint alatt, MSZ 10900:2009 Kisfeszültségű villamos berendezések időszakos (tűzvédelmi) ellenőrzése, MSZ 13207:2000 0,6/1kV-tól 40/69kV-ig terjedő névleges feszültségű erősáramú kábelek és kijelző kábelek kiválasztása, fektetése és terhelhetősége, MSZ 14399:1980 Technológiai, műveleti, kezelési és karbantart. utasítások munkavédelmi köv. MSZ ,-3,-4,-5 Erősáramú vezetékek megengedett terhelése, MSZ ,3,4 Sztatikus feltöltődések. Fogalmak. Veszélyességi szintek. A védelem módja, MSZ HD :2009 Kisfeszültségű villamos berendezések, MSZ HD :2007 Kisfeszültségű villamos berendezések 4-41 rész: Biztonság. Áramütés elleni védelem, MSZ HD :2011 Kisfeszültségű villamos berendezések rész: Biztonság. Hőhatások elleni védelem (IEC :2010, módosítva) MSZ HD :2010 Kisfeszültségű villamos berendezések rész: Biztonság. Túláramvédelem (IEC :2008, módosítva októberi helyesbítés) MSZ HD :2012 Kisfeszültségű villamos berendezések rész: Biztonság. A kisfeszültségű berendezések védelme a nagyfeszültségű rendszer földzárlata és a kisfeszültségű rendszer hibája miatt keletkező átmeneti túlfeszültségek ellen (IEC :2007, 442. fejezet, módosítva) MSZ HD :2007 Épületek villamos berendezéseinek létesítése rész: Biztonság. Feszültségzavarok elleni védelem fejezet: légköri vagy kapcsolási eredetű túlfeszültségek elleni védelem (IEC :2001/A1: 2003, MSZ HD :2011 módosítva) Kisfeszültségű villamos berendezések rész: Biztonság. Feszültségzavarok és elektromágneses zavarok elleni védelem [IEC :2007 (444. fejezet), módosítva] MSZ HD :2011 Kisfeszültségű villamos berendezések rész: A villamos szerkezetek kiválasztása és szerelése. Általános előírások (IEC :2005, módosítva) MSZ HD :2012 MSZ HD :2010 MSZ HD :2009 MSZ HD :2010 MSZ HD :2014 Kisfeszültségű villamos berendezések A villamos berendezések, kiválasztása és szerelése. Földelő berendezések, védővezetők és védő egyen potenciálra hozó vezetők, Kisfeszültségű villamos berendezések rész: A villamos szerkezetek kiválasztása és szerelése. Biztonsági berendezések (IEC :2009) Kisfeszültségű villamos berendezések rész: Villamos szerkezetek kiválasztása és szerelése. Leválasztás, kapcsolás és vezérlés fejezet: Túlfeszültség-védelmi eszközök (IEC :2001/A1:2002 (534. fejezet), módosítva) Kisfeszültségű villamos berendezések rész: A villamos szerkezetek kiválasztása és szerelése. Egyéb szerkezetek fejezet: Kisfeszültségű áramfejlesztők (IEC :2001/A2:2008 (551. fejezet)) Kisfeszültségű villamos berendezések rész: A villamos szerkezetek kiválasztása és szerelése. Segédáramkörök [IEC :2011/A1:2012 (557. fejezet)] MSZ HD :2006:Kisfeszültségű villamos berendezések A villamos berendezések, kiválasztása és szerelése. Egyéb szerkezetek. Lámpatestek és világítási berendezések, A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

24 ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS MSZ HD :2007 Kisfeszültségű villamos 6. rész: Ellenőrzés, MSZ HD :2007: Kisfeszültségű villamos berendezések Különleges helyekre vagy berendezésekre vonatkozó követelmények. Helyiségek fürdőkáddal vagy zuhannyal, MSZ HD :2011: Kisfeszültségű villamos berendezések rész: Különleges berendezésekre vagy helyekre vonatkozó követelmények. Úszómedencék és szökőkutak (IEC :2010, módosítva) MSZ HD :2006 Épületek villamos berendezéseinek létesítése rész: Különleges berendezésekre vagy helyiségekre vonatkozó követelmények. Szaunafűtő berendezést tartalmazó helyiségek és fülkék (IEC :2004) MSZ HD :2007 Kisfeszültségű villamos berendezések rész: Különleges berendezésekre vagy helyekre vonatkozó követelmények. Építési és bontási területek berendezései (IEC :2005, módosítva) MSZ EN :2012 Fény és világítás. Munkahelyi világítás. 1. rész: belsőtéri munkahelyek, MSZ EN :2014 Fény és világítás. Munkahelyi világítás. 2. rész: szabadtéri munkahelyek, MSZ EN :2004 MSZ EN : 2008 MSZ EN 50160:2008 MSZ EN 50172:2005 MSZ EN 60073:2003 MSZ EN 60445:2011 MSZ EN :2007 MSZ EN :2010 Útvilágítás 2 rész: A világítási jellemzők Fényforrások és lámpatestek fotometriai adatainak mérése és ábrázolása 3. rész: Munkahelyek tartalékvilágítási adatainak ábrázolása, A közcélú elosztóhálózatokon szolgáltatott villamos energia feszültség jellemzői, Biztonsági világítási rendszerek, Az ember-gép kapcsolat, a megjelölés és az azonosítás alapvető és biztonsági elvei. Jelzőkészülékek és működtető elemek kódolási elvei Az ember-gép kapcsolat, a megjelölés és az azonosítás alapvető és biztonsági elvei. A villamos gyártmánykapcsok és a hozzájuk csatlakozó vezetékvégek azonosítása, Megszakító Kapcsolók, szakaszolók, szakaszolókapcsolók és biztosítókapcsolókészülékek kombinációk MSZ EN Elektromágneses összeférhetőség (EMC), MSZ EN :2011 Villámvédelem. 4. rész: Villamos és elektronikus rendszerek építményekben MSZ IEC SN Berendezéseken használt grafikus jelképek MSZ IEC SN Villamos rajzjelek 54/2014. BM rendelet. az Országos Tűzvédelmi Szabályzatról Felhívjuk a figyelmet a fenti és a létesítéssel kapcsolatos valamennyi kötelező előírás maradéktalan betartására. Mellékletek: Külkereskedelmi kar- K épület - villámvédelmi jegyzőkönyv Külkereskedelmi kar- É épület - villámvédelmi jegyzőkönyv Külkereskedelmi kar- D épület - villámvédelmi jegyzőkönyv Külkereskedelmi kar- Kollégium épület - villámvédelmi jegyzőkönyv A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

25 1. Villamos tervező Ivanics Zoltán VT Villamosmérnök Provill Kft., 1126 Budapest, Böszörményi út TERVEZŐI NYILATKOZAT 2. A tervezett dokumentáció megnevezése: A Budapesti Gazdasági Főiskola évi nyári karbantartási felújítási munkái épületvillamos munkarész ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS 3. Az építés helye: BGF Pénzügyi és Számviteli Kar, 1149 Budapest Buzogány u BGF Kereskedelmi, Vendéglátóipari és Idegenforgalmi Kar 1054 Budapest, Alkotmány u Budapest, Markó u Nyilatkozat Az elkészített villamos dokumentáció a jogszabályokban meghatározott, alapvető követelmények teljesítését biztosító nemzeti szabványokkal azonos, vagy azokkal egyenértékű műszaki megoldást tartalmaz. A tervezett építmény, villamos műszaki megoldás megfelel az általános érvényű szakmai és jogszabályokban meghatározott követelményeknek, ezektől való eltérés nem vált szükségessé. Az építmény villamos berendezésének megépítése, rendeltetése, használata, fenntartása nem okoz a környezetben olyan káros hatást, mely a terület rendeltetésének megfelelő és jogszabályban meghatározott mértékét meghaladná, illetve az állékonyságot, az életet és egészséget, a köz- és vagyonbiztonságot veszélyeztetné. A mellékelt tervdokumentáció kielégíti az egészséges és biztonságos állapotot előíró szakmai és biztonságtechnikai szabványok, műszaki irányelvek, és eseti hatósági előírások követelményeit, így különösen a környezetvédelmi előírásokat, az életvédelmi követelményeket, ide értve a létesítmény telepítésére, tervezésére és üzemeltetésére vonatkozó tervezői hatáskörbe tartozó munkavédelmi, biztonságtechnikai, közegészségügyi és tűzvédelmi rendeleteket és előírásokat, betartva az alábbi rendeleteket és törvényt: - Az építésügyi hatósági eljárásokról, valamint a telekalakítási és az építészeti műszaki dokumentációk tartalmáról szóló 312/2012 (XI.8) Kormány rendelet - A környezeti zaj és rezgés elleni védelem egyes szabályairól szóló 284/2007 (X.29) Kormány rendelet (többek között: 2.sz melléklet: Az engedélyezési terv zaj és rezgés elleni védelmi dokumentációjának tartalmi követelményeiről) - Az épített környezet alakításáról és védelméről szóló 1997.évi LXXVIII.tv rendeletet - A terv a 54/2014. BM rendelettel kiadott Országos Tűzvédelmi Szabályzat (OTSZ) előírásai szerint készült. Budapest, január Ivanics Zoltán villamos tervező VT BM OKF 681/10/2011 A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

26 6. FELADATOK RÉSZLETES LEÍRÁSA FELADATOK RÉSZLETES LEÍRÁSA Általános szempontok. Általános rész: Vállalkozó a beszállított készülékek, anyagok eszközök és szerszámok elhelyezéséről, tárolásáról és őrzéséről a saját költségén köteles gondoskodni. Megrendelő az építkezéshez a villamos energiát és a vizet térítés ellenében szolgáltatja. Vállalkozó köteles a hatósági engedélyezési eljárásokhoz minden dokumentációt elkészíteni és a Megrendelőnek átadni. A hatósági, szakhatósági és szolgáltatói engedélyek megszerzésével kapcsolatban felmerülő minden költséget Vállalkozó visel, beleértve a bejárásokon és szemléken való részvétel költségeit is. A fúrások, áttöréskészítések költségét az ajánlati árnak tartalmaznia kell. Vállalkozó tartozik időben megadni a készülékek, illetve a kiválasztott berendezések elosztó berendezések stb.- beszállításához szükséges nyílásokat és a beszállítás útvonalát. Az építkezésre minden anyagot díjmentesen kell leszállítani, beleértve a berendezések felállítását, üzembe helyezését, beszabályozását. Az ajánlati ár tartalmazza: Az alkatrészek lerakását, beszállítását az épületbe végleges helyükig, beleértve minden költséget, csomagolást, biztosítást, visszaszállítást. A szükséges engedélyek beszerzését és a műszaki átvétel lebonyolítását, daruk és emelő szerkezetek kölcsönzési díját, segéderők és szerkezetek költségét, az üres csomagoló anyagok átadását. Teljes körű üzembe helyezést, próbaüzemet, a teljes terheléses próbaüzem 12x2napos teljesítmény, feszültségregisztráló méréseket. A mérési jegyzőkönyvek elkészítését, a gépkönyvek és garancialevelek átadását. A betanítást, oktatást és a kezelőszemélyzet vizsgáztatásában való részvételt. Az építkezés felügyeletét, beleértve a helyszíni megbeszéléseken való részvételt. Minden a szereléshez szükséges műhelyrajz elkészítését. Az építkezésen való berendezkedést és annak elhagyását, kitakarított állapotban való átadását. Villamos berendezések le és visszaszerelése Az építészeti munkához szükséges leszereléseket és visszaszereléseket a lehető legnagyobb gondossággal, műszaki ellenőri elszámolással, deponálással kell végrehajtani. A vállalkozónak az esetlegesen hibásnak ítélt berendezésekről a műszaki ellenőrt tájékoztatnia kell és az általa elfogadott módon kell a hibás berendezéssel elszámolnia. A vállalkozó köteles a munka előtt tájékozódni, a neki átadandó területet felmérni és az esetleges félreértések elkerülése végett a pályázati elbírálás előtt a megbízót az esetleges többletmunkákról tájékoztatni. A munkavégzés során meghibásodott berendezéseket, szerkezeteket a vállalkozó köteles saját költségén pótolni illetve javítani. A vállalkozó köteles a munkavégzés során fényképes dokumentációt készíteni. Az eltakarásra kerülő szerkezetek eltakarása előtt a kivitelezőnek legalább 2 nappal a megrendelőt erről tájékoztatnia kell. A munkavégzés során keletkezett vakolati és festési hibákat a vállalkozó köteles saját költségén kijavítani, a munka során keletkezett selejtet pótolni. A horonyvésés és egyéb burkolati sérülést okozó munkák visszajavítását, a bontás után keletkezett felületi folytonossági hibákat (pl: leszerelt lámpa helye), vakolatjavítást, glettelést festést, illetve a munka során keletkezett hulladék elszállítást, munka utáni takarítást, a munka során az ingó és ingatlan vagyonban keletkezett károk minimum az eredeti állapotnak megfelelő minőségű javítását, pótlását a tételek részének tekintjük. A festési-burkolatjavítási helyeken legtöbbször csak a rendelkezésre álló szerelvényeket és lámpatesteket szereljük le a munka idejére, majd az építészeti munka után ezek visszaszerelésre kerülnek. Az ez alatt hibát szenvedett vagy eleve hibás lámpák illetve szerelvények pótlását, valamint a lámpatestek felszerelése előtt azok tisztítását és szükség szerint a fényforrások cseréjét az ajánlati árnak tartalmaznia kell! Helyszíni informálódás. Az ajánlat leadása előtt a Vállalkozónak tájékozódnia kell az építkezés színhelyén a leendő körülményekről és a tervekbe való betekintéssel a munka sajátosságairól. A Vállalkozó nem hivatkozhat a Megrendelővel szemben a dokumentáció elégtelenségére és ezekre hivatkozva, nem támaszthat utólagos követelményeket. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

27 FELADATOK RÉSZLETES LEÍRÁSA Szavatosság. A külön megnevezett munkák kivételével minden munkára min. három éves szavatossági időt kell megegyezés szerintinek tekinteni, amennyiben törvényi szabályozások hosszabb szavatossági időt nem írnak elő. A szavatossági igény és a szavatossági kötelezettségek minden estben azonos feltételek mellett szállnak át a Megrendelő és a Vállalkozó jogutódjára. Csak olyan terméket lehet megajánlani, amelyhez a gyártó 10 évig pótalkatrészt biztosít. Megvalósulási dokumentumok. Vállalkozónak megvalósulási dokumentációt kell készíteni az alábbiak szerint: - Állapot felvételi rajzok a szerelési rajzokkal egyező léptékben, alaprajzok, elosztó műhelytervek (vezetékek oda-vissza jelölését is tartalmazni kell), elvi sémák, áramút rajzok, elrendezési rajzokkal kiegészítve. A berendezés elemeit tételszámokkal kell ellátni. - A fővezeték terv és a főelosztó terv megvalósult állapotát tartalmazó tervek - az elosztóba a műhelyterv elhelyezendő erre a célra kialakított zsebben. - Jegyzőkönyv minden, a beszabályozási munkák keretében elvégzett mérésről. - A berendezés és a működés leírása műszaki adatokkal. - Karbantartási utasítás. - Kezelési útmutató. - Kiviteli nyilatkozat. - Minőségi bizonyítványok. - Gépkönyvek. - Használati utasítások. - Hurok ellenállási, földelési, érintésvédelmi, EPH folytonossági mérési jegyzőkönyvek legkésőbb a műszaki átadás megkezdéséig. - Legkésőbb a műszaki átadásig a feliratozásokat és kábeljelző táblákat fel kell szerelni. - A megvalósulási dokumentációt két példányban papíron és 1pld.-ban lemezen (DVD-n) kell a műszaki átadás-átvételi eljárásig átadni. - első tűzvédelmi felülvizsgálati dokumentáció elkészítése. A teljes munka maradéktalan elvégzése és az összes dokumentum átadása előfeltétel a műszaki átadásnál. Műszaki normák. Minden hatályos szabvány, műszaki előírás, szigorúan betartandó, a kivitelezés során. Csak hazai minősítéssel rendelkező, ill. a hatályos jogszabályok szerint hazánkban beépíthető villamos készülék, szerelési anyag használható fel. Minden villamos üzemű termék mely az épületbe beépítésre kerül elégítse ki a zavarkibocsátásra és a zavarérzékenységre vonatkozó hazai és nemzetközi előírásokat és rendelkezzen ezt dokumentáló minősítéssel. A hálózatra csatlakozó rendszerek elemei feleljenek meg az EN valamint az EN szabványoknak. Olyan elosztórendszer ajánlható csak meg, melyik rendelkezik hazai típusvizsgálati minősítéssel, ill. jegyzőkönyvvel. A munkák befejezése után villanyszerelői nyilatkozat készítése kötelező. A munka akkor tekinthető befejezettnek, ha a megfelelősségről a pozitív nyilatkozat rendelkezésre áll. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

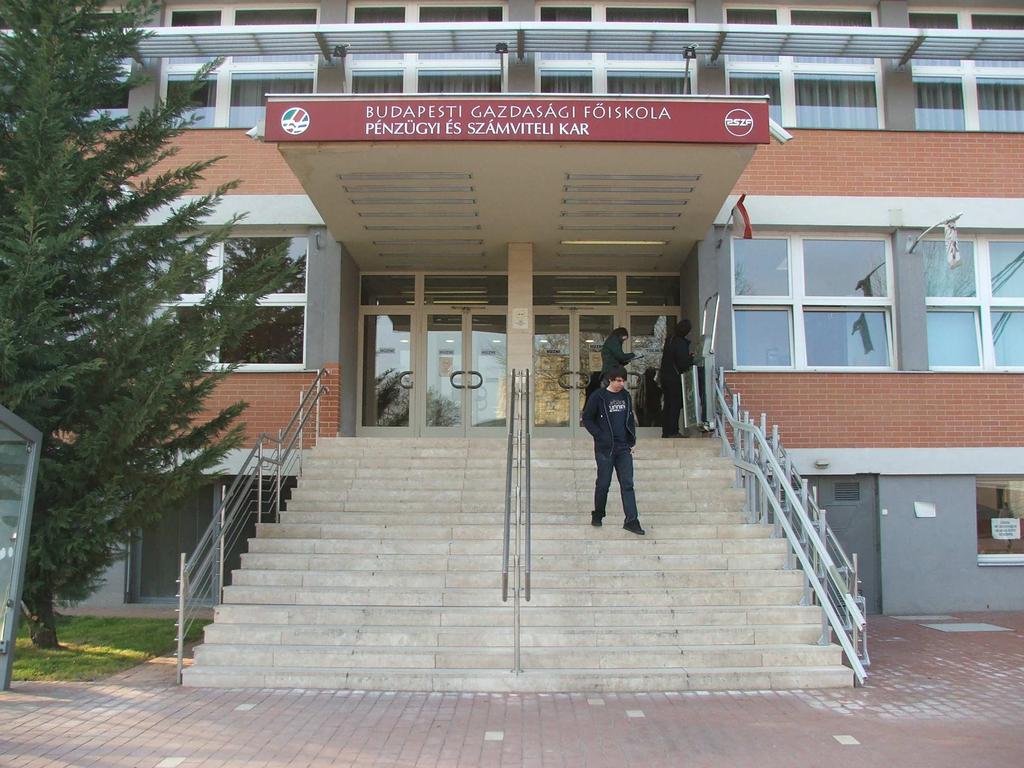

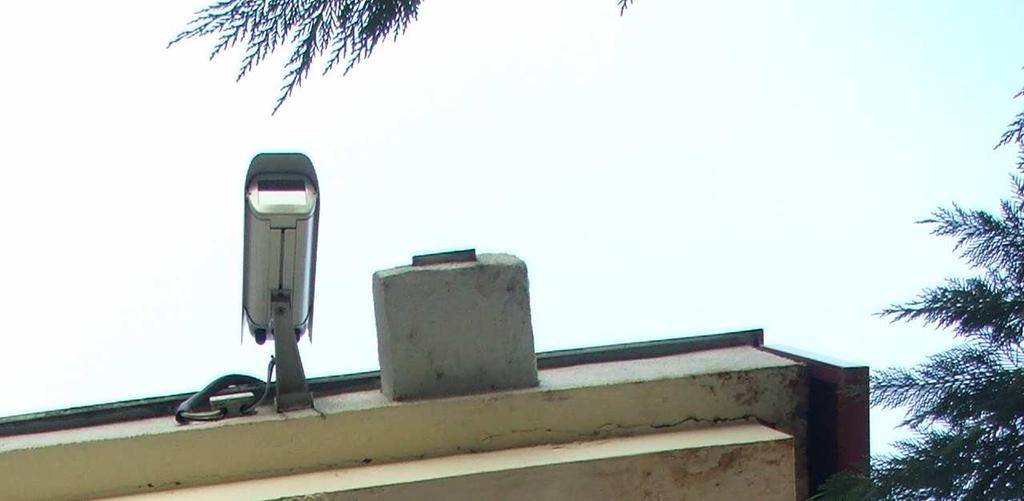

28 PSZK-A 01 ELŐTETŐ VILÁGÍTÁS KORSZERŰSÍTÉS ÁLMENNYEZET CSERÉVEL PSZK-A 01 ÉPÍTÉSZET A főbejárat előtetőjén a meglévő gipszkarton álmennyezeti burkolat teljes cseréje, szükség esetén a meglévő bordaváz átalakításával. Meglévő bordaváz elemei esetlegesen felhasználhatóak az új álmennyezethez. Az új monolit álmennyezet anyaga és típusa kültéri alkalmazásnak megfelelően RIGIDUR H anyagában impregnált gipszrost lap 12,5 mm-es vastagságban. Felületképzés álmennyezeten kültéri diszperziós festékkel, két rétegben, RAL színskálának megfelelően megrendelővel egyeztetett színben. Új LED-es fényforrások beépítése a meglévővel megegyező fényerősséggel. Álmennyezeten előre kivágott nyílásokba behelyezve. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. ÁLMENNYEZET RIGIDUR H 12,5 mm vastag gipszrost lapokból felépülő monolit álmennyezet kialakítása, előtető vasbeton szerkezetéhez rögzített alumínium tartóvázhoz erősítve. A Rigidur lapok szerelése: A Rigidur gipszrost lapokat a Rigips gipszkarton lapokhoz hasonló módon kell szerelni. A Rigidur lapok szerelése a gipszkarton lapoktól az alábbiakban tér el: Az 1245x2750 mm-es lapok a lapvastagság felének megfelelő hézagszélességgel szerelhetőek, majd Vario hézagoló anyaggal, hézagerősítő szalag alkalmazása nélkül hézagoljuk. Fém- vagy faszerkezethez történő rögzítés során a külön erre a célra szolgáló, Rigidur 3,9 x 30-as gyorsépítő csavarokat kell használni. A Rigidur lapok szúrófűrésszel (dekopír) vághatók, a famegmunkálás során használt eszközökkel könnyedén megmunkálhatók. Az eltérő anyagú épületszerkezeteket el kell választani egymástól a következőképpen: Ha a gipszkarton álmennyezet vakolt felülethez kapcsolódik, akkor a gipszkarton építőlemezek felcsavarozása előtt egy 5 cm széles ragasztószalagot a vakolatra kell rögzíteni a lapok széle mentén. A gipszkarton építőlemezek felcsavarozása és hézagolása (felületi glettelése) után a kiálló ragasztószalagot el kell távolítani. A fenti megoldás tudatosan választja el a gipszkartont és más idegen (beton, tégla, fa) szerkezetet, így nem jön létre repedés, és a vakolat sem áztatja el a gipszkartont építőlemezt. A kb. 0,1 mm vastag ragasztószalag okozta hézagot festhető, tartósan elasztikus akril tömítőanyaggal célszerű eltakarni, ha szükséges. Összetétel: Megjelenése: Terméknév: Lapvastagság [mm]: 12,5 Négyzetméter súly (kb.) [kg/m²]: 15 Hővezetési tényező [W/mK]: 0,2 Egyensúlyi nedvesség 20 C, 65 % relatív páratartalom mellett [%]: ~ 1 Páraáteresztő képesség µ : 19 Páradiffúziós együttható Sd (m): 0,24-0,29 Felületi vízfelvétel [g/m²] : <700 Vastagságának változása 24 órás vízbemerítés után (%): < 2 gipsz alapú építőlemez perlittel és ásványi adalékokkal. natúr barna színű Rigidur H gipszrostlap Éghetőségi osztályba sorolás az MSZ EN alapján: A1 Hézagoló anyag: Rigips Vario hézagoló anyag, por alapú FELÜLETKÉPZÉS FESTÉS A kültéri álmennyezet felületeinek festésére Caparol AcrylStar, matt, nagy fedő- és töltőképességű vizes, diszperziós homlokzatfesték javasolt. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

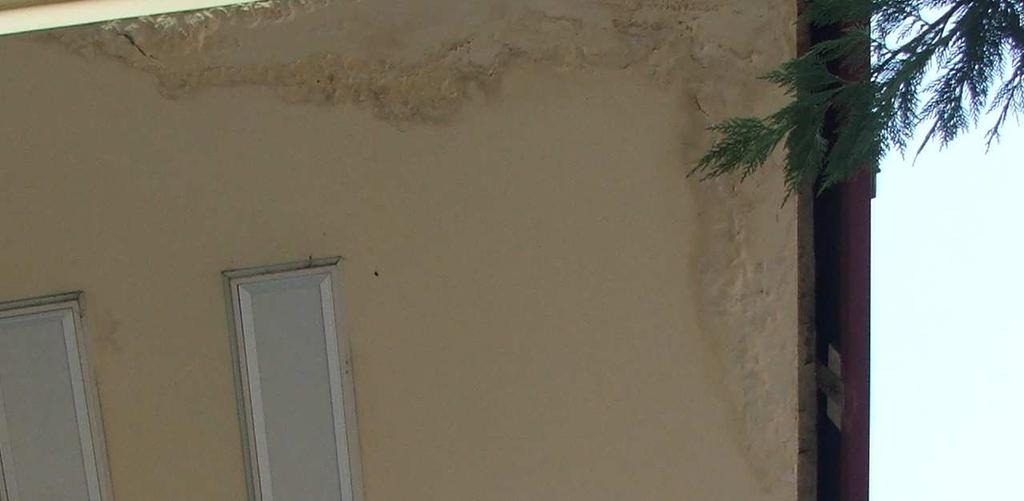

29 PSZK-A 01 A festéket felhasználás előtt gondosan fel kell keverni. Az alapfelületeknek száraznak, tisztának, por- és olajtól mentesnek kell lennie. A laza, táskásodó, leváló régi bevonatot kaparással, csiszolással el kell távolítani, és a falfelületeket gletteléssel ki kell javítani. Új vakolatok, vagy porózus felület festésénél, valamint a megfelelően kijavított, régi vakolatok megerősítésére és a szívóképesség kiegyenlítésére használjunk első rétegben Caparol Mélyalapozó LF alapozót. A festést oC hőmérséklettartományban végezzük a festendő felület hőmérsékletének figyelembevételével. Tűző napon, esőben, illetve erősen párás időben kerüljük a festék felhordását! Az egyes rétegek felhordása között biztosítsuk a száradáshoz szükséges (kb. 4 óra) időt. Elvárt műszaki tulajdonságok: Kötőanyag Fényességi fok Javasolt rétegszám Tisztíthatóság: Vizes polimer diszperzió a DIN szerint. Lúgálló, nem szappanosodik. matt 1-2 réteg súrolásálló Rétegfelépítés: Alapozás: Fedő réteg: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított CAPAROL AcrylStar KAPCSOLÓDÓ TERVEK: É-PSZK-A ELŐTETŐ ÁLMENNYZETI TERVE ÉPÜLETVILLAMOSSÁG Az előtető felújítása során a beépített világítótestek illetve a tetőn elhelyezett reflektorok leszerelésre kerülnek. Az építés után az előtető alsó síkján elhelyezkedő, süllyesztett lámpatestek cserére kerülnek, míg a tetején elhelyezett reflektorok visszaépítésre kerülnek. A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

30 PSZK-A 03 ÁLMENNYEZETI LAPOK CSERÉJE PSZK-A 03 ÉPÍTÉSZET Látszó bordás álmennyezeti lapok cseréje felmérés alapján. Sérült, erősen szennyezett lapok cseréje, amennyiben a sérülés mértéke nagyobb mint 3% vagy az elkoszolódás mértéke minimum 30-35%. Az újonnan beépítendő lapoknak mind műszakilag, mind esztétikailag meg kell egyezniük a cserélendő lapok minőségével. A kiírt mennyiség 10% tartalékot tartalmaz a későbbi javítások miatt. Ahol szükséges, pótolni vagy javítani kell a sérült bordavázat. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. ÁLMENNYEZETEK Az épületben ásványi szálas és gipsz álmennyezeti lapok cseréje szükséges a mellékletben szereplő helyiségkönyv alapján. Az egyes típusoknak az alább részletezett műszaki tulajdonsággal rendelkezniük, vagy azzal műszakilag és esztétikailag egyenértékűnek kell lenniük. 1. TÍPUS: Armstrong Cortega, ásványi szálas álmennyezeti lap, egyenes élképzéssel, 60/60 cm Műszaki paraméterek: Szabvány MSZ EN 13964:2014 Álmennyezetek. Követelmények és vizsgálati módszerek. Anyagtípus: ásványi szálas Páraállóság (RH%): 70 % Tömeg (kg/m2): 3,5 Méretek (mm): Tűzvédelmi osztály: A2-s1, d0 Szín: fehér 2. TÍPUS: OWAdeco SIRIUS, ásványi szálas álmennyezeti lap, egyenes élképzéssel, 60/60 cm Műszaki adatok: Anyagtípus: ásványi szálas lap páraállóság (RH%): 70% tömeg (kg/m2): 2,5 méretek (mm): 600/60/12 tűzvédelmi osztály: B-s1, d0 DIN EN SZABVÁNY SZERINT szín: fehér 3. TÍPUS: RIGIPS Casoprano, Casostar, gipsz álmennyezeti lap, egyenes élképzéssel, 60/60 cm Műszaki adatok: anyagtípus: gipszkarton lap páraállóság: RH 90% tömeg (kg/m2): 6,5 méretek (mm): 600/600/8 tűzvédelmi osztály: A2-s1, d0 DIN EN SZABVÁNY SZERINT szín: fehér ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

31 PSZK-A 04 TISZTASÁGI FESTÉSEK PSZK-A 04 ÉPÍTÉSZET Az épületben a folyosókon, közös helyiségekben és egyes tantermekben előzetes felmérés alapján tisztasági festést kell végezni, a szükséges felújítási munkákkal együtt (repedések, lyukak javítása, glettelés). Az érintett helyiségben a mellékletben található helyiségkönyv alapján kell a tisztasági festést elvégezni. A megadott méretek azon falfelületek területei, melyeken 30-35% feletti felületi sérülés, illetve elkoszolódás tapasztalható. Az egyes helyiségekben, amennyiben nem az összes felületet szükséges átfesteni, ott a megadott m 2 -nek megfelelően falsaroktól, falsarokig, illetve a folyosók esetében ajtó nyílástól, ajtónyílásig terjedő felületeket kell egy felületként kezelni és egységesen festeni. Egyes helyiségekben tapasztalható a sarkokon a vakolat kisebb-nagyobb mértékű sérülése. Ezeken a helyeken új sarokerősítő vakoló profil beépítése szükséges, a hozzá tartozó vakolatjavítási munkák elvégzésével. Egyes helyiségekben a padló burkolat lábazata elvált a faltól. A festés megkezdése előtt ezeket a levált kerámia burkolatokat vissza kell ragasztani MAPEI Keraflex S1 szürke színű, hosszú nyitott idejű, rugalmas, lecsúszásmentes cement kötésű ragasztóhabarccsal. Az alkalmazandó festékek színét a mindenkori épített környezet határozza meg. Azon falszakaszokon, ahol az átfestés előtt is belsőépítészeti elemként színes falmezők találhatóak, ott a felújítást követően is vissza kell azokat festeni. A felújítási munkák megkezdésekor mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ FALBURKOLATOK VAKOLAT JAVÍTÁS A vakolatjavításokat, pótlásokat LB-KNAUF Premium kézi alapvakolattal vagy azzal műszakilag mindenben megegyező termékkel kell elvégezni. Az alapfelületnek megfelelő szilárdságúnak, por- és szennyeződésmentesnek kell lennie. A falazatok hibáit a vakolás megkezdése előtt legalább három nappal ki kell javítani. El kell távolítani a könnyen mozgó falrészeket. Alapvakolattal ki kell kenni a nagyobb repedéseket, vezetékek hornyait. Felhordását megelőzően min. 1 nappal, a falfelületek egyenletes szívóképességét, stabilitását és a megfelelő tapadóerőt tégla, beton, vegyesfalazat esetében Kontakt VS cementes gúzolóval, speciális esetben Eurosan VS fokozott tapadást biztosító gúzolóval kell biztosítani. Ahol a falszerkezet nem egységes, valamint a pozitív falsarkokon, ott az alapvakolat felső harmadába ágyazott vakolaterősítő üvegháló alkalmazása javasolt. A vakolt felületet LB-KNAUF Feinputz simítóvakolattal kell bevonni. A sérült, pozitív falsarkokon PROTEKTOR 34x34 mm-es horganyzott acél lemezből készült sarokvakoló profilt kell beépíteni. Alapvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >2,5 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >1 N/mm2 Páradiffúziósellenállási szám (µ): kb. 10 Hővezetési tényező: 0,8 W/mK Rétegvastagság: mm Kötőanyag: cement, mészhidrát Simítóvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >1 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >0,5 N/mm2 Páradiffúziósellenállási szám (µ): kb. 14 Hővezetési tényező: 0,8 W/mK Anyagszükséglet: 4-6 kg/m2 Rétegvastagság: kb. 3 mm Kötőanyag: cement, mészhidrát FESTÉS A FELÜLET ELŐKÉSZÍTÉSE A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

32 PSZK-A 04 A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket ki kell javítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: Fedő réteg: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított CAPAROL Extra A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

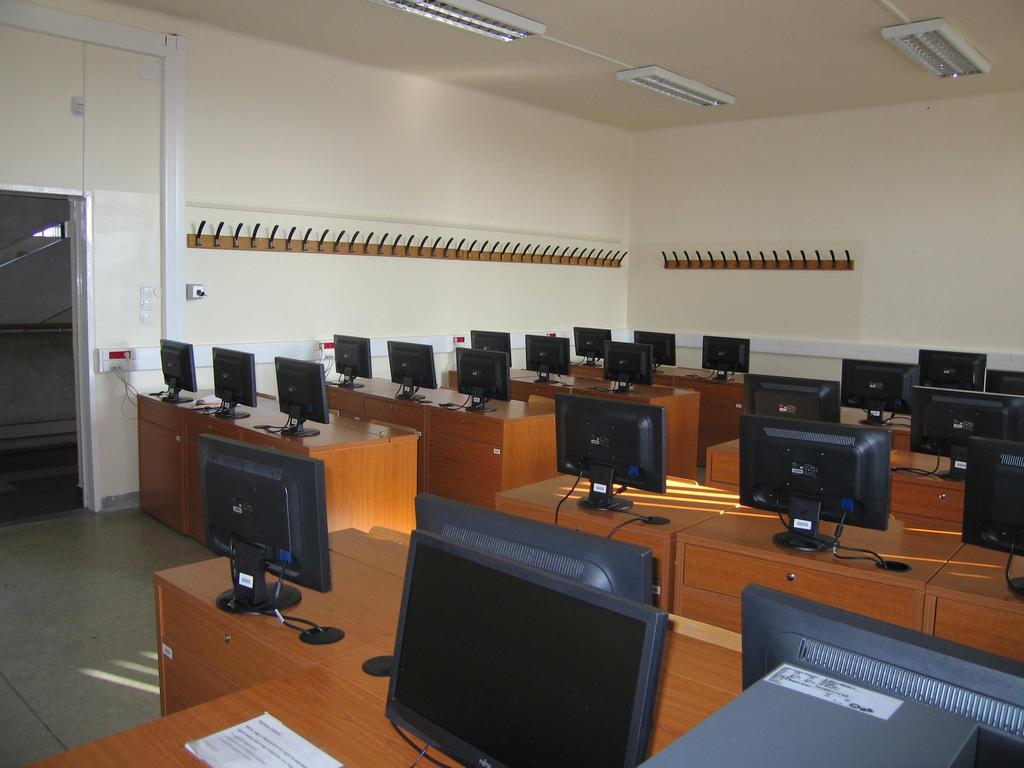

33 PSZK-A 05 A204 PC TEREM KIALAKÍTÁSA PSZK-A 05 ÉPÍTÉSZET IT hálózat kiépítése A203 PC terem mintájára. A szükséges vezetékezési és szerelvényezési munkák elvégzése után szükséges a PC-terem tisztasági festését elvégezni, a szükséges felújítási munkákkal együtt (repedések, lyukak javítása, glettelés). A meglévő, falra csavarozott ruhaakasztó fogasok környezetében, a meglévő festés helyén, a padlótól a bejárati ajtó magasságáig matt akrilfestéket kell felvinni. Az alkalmazandó festékek színét a mindenkori épített környezet határozza meg. A felújítási munkák megkezdésekor mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket ki kell javítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag Fényességi fok Javasolt rétegszám Tisztíthatóság: műgyanta diszperzió matt 1-2 réteg mosásálló Rétegfelépítés: Alapozás: Fedő réteg: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított CAPAROL Extra A fogasok alatt CAPAROL Unilatex matt, fehér, beltéri diszperziós akrilfesték használata javasolt. A matt, gyengén szívó festések közvetlenül átfesthetők. A fénylő felületeket és lakkrétegeket felérdesíteni szükséges. Egyszeri alapozás készítése Caparol Haftgrund-al vagy CapaPrim-el. Elvárt műszaki tulajdonságok: Kötőanyag: műgyanta diszperzió Fényességi fok : matt Javasolt rétegszám: 1-2 réteg Tisztíthatóság: súrolásálló, mosásálló A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

34 Rétegfelépítés: Alapozás: Fedő réteg: ÉPÜLETVILLAMOSSÁG max. 10 %-ban vízzel hígított Caparol Haftgrund-al vagy CapaPrim-el max. 5 %-ban vízzel hígított CAPAROL Unilatex PSZK-A 05 A 204-es terem a as terem mintájára bővítésre kerül, melynek keretében számítástechnikai terem jön létre. A teremről rajzot nem adunk, azt teljes mértékben a mintatermeknek megfelelően kell kiépíteni. Villamos energia ellátás. A felújítás során a terem saját elosztót kap, amikről a teremben található berendezéseket működtetjük. A már meglévő elosztóval együtt az elosztókat egymás után ( fűzve ) tápláljuk meg. A termek energiaellátása csak a jelenlegi funkciót képes ellátni, míg az új kialakítást nem. Az új elosztók ellátásának érdekében a falban jelenleg található 4x16 mm2 alumínium vezetéket 5x16mm keresztmetszetű rézerű kábelre cseréljük. A behúzás során húzószárnak a meglévő vezetéket használjuk. Mivel a főelosztóban a jelenlegi vezeték is 50A-es biztosítékkal van védve, ezért annak bővítése nem szükséges. A tanteremben főkapcsoló található, ami előttről csak a tanári számítógép és a projektor van megtáplálva, a többi fogyasztó táplálása a teremben elhelyezet napi feszültségmentesítő kapcsolóval lekapcsolható. A falon parapetcsatornát futtatunk végig, amiben a vezetékek mennek, illetve amibe a gyenge és erősáramú végpontokat helyezzük. Egy erősáramú dug.alj. 1 számítástechnikai berendezést lát el, és mindegyik hosszabbítón keresztül jut el az adott számítógéphez. Minden egyes hosszabbító beépített túlfeszültség védelemmel és kapcsolóval rendelkezzen. A mennyezeten elhelyezett vezetékek számára (világítási vezetékek, projektor ellátás vezetékei stb.. ) un. mini kábelcsatorna kerül kiépítésre. Bár a berendezések táplálását nem szünetmentes egység végzi, a dug.aljak piros színt kapnak, hogy az esetleges későbbi fejlesztés során ne legyen szükséges lecserélni azokat. Épületgépészet. A termekben elhelyezésre kerülő split egységek részére a termi elosztókból leágazást biztosítottunk. Világítási rendszer. A meglévő világítási rendszer elbontásra kerül, helyette új hálózat lesz kiépítve. Az új világítási rendszernek ki kell elégítenie az érvényben lévő követelményeknek. A teremben a megvilágítási szint 500 lux melyet a mennyezetre szerelt számítástechnikai munkahelyhez kifejlesztett lámpatesttel kell biztosítani. Strukturált hálózat. Az új számítógépek IT kiszolgálását a lépcsőfordulónál lévő meglévő, RACK szekrényből fogják biztosítani. Minden számítógép részére 1 db strukturált hálózati végpontot kell kiépíteni, a kábelezés CAT 6a tipusú lesz. Mérések: A kábelezés kiépítése után a rendszert le kell mérni. A mérési jegyzőkönyv az átadási dokumentáció részét képezi. A leírás az Általános műszaki leírással együtt érvényes! KAPCSOLÓDÓ TERVEK: V-3.1.7/3 IT-jelű elosztó elvi kapcsolási rajza MELLÉKLET A204 tanterem A203 PC-terem (minta) A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

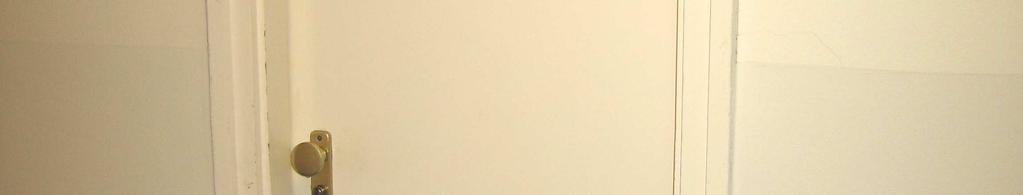

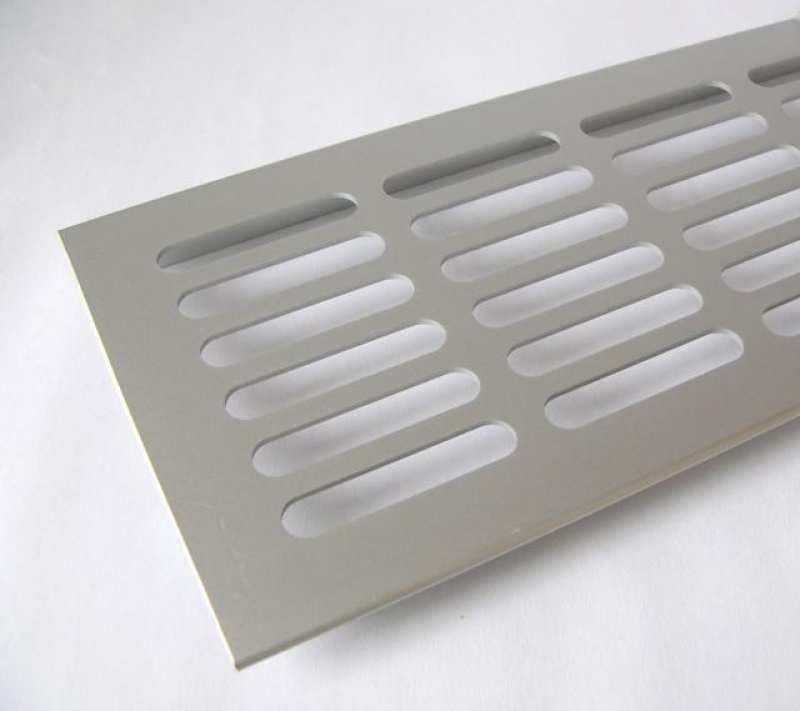

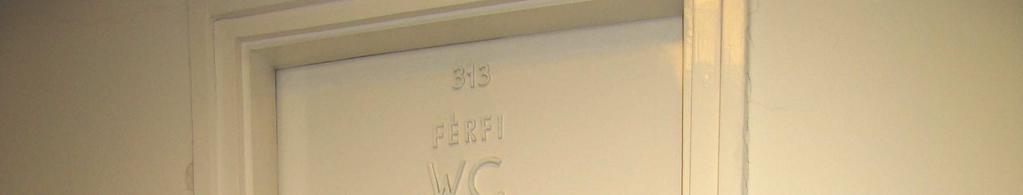

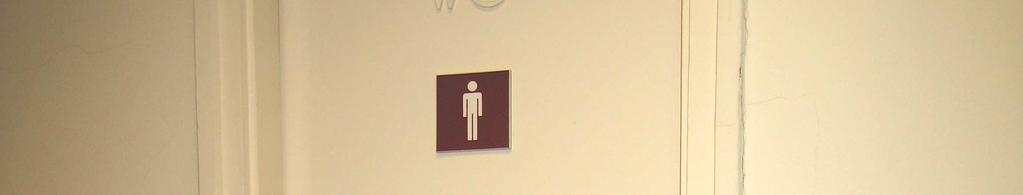

35 PSZK-A 06 ALAGSORI VIZESBLOKKOK AJTÓIN SZELLŐZŐNYÍLÁS KIALAKÍTÁSA PSZK-A 06 ÉPÍTÉSZET Az alagsori vizesblokkok folyosói ajtóin utólagosan kivágott lyukakba 1-1 alumínium szellőzőrács kerül beépítésre, az ajtólapok mindkét oldaláról. A szellőzőrácsok névleges mérete: 80x400 mm, beépítési mérete: 65x347 mm. Az alkalmazandó festékek és felületek színét a mindenkori épített környezet határozza meg. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. MELLÉKLET A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

36 PSZK-A 07 3 DB FAN-COIL CSERÉJE (A22, A101, A101/A TERMEKBEN) PSZK-A 07 ÉPÜLETGÉPÉSZET Fan-coil készülék cseréje. Épített, fa parapet leszerelése. FC-készülék bekötéseinek elzárása (hűtési-, fűtési-, előremenő- és visszatérő ágak). Meglévő fan-coil készülék és tartószerkezet leszerelése, bontása. Csőhálózatról való lecsatlakoztatás, szükség esetén cső toldása, erdetivel megegyező méretben, anyagban és technológiában. FC-készülék alatti és mögötti burkolatok helyreállítása, festés, parkettaelemek, linóleum cseréje. Új FC-készülék beszerelése, tartószerkezettel, 4 db vezetékre való csatlakoztatása (hűtési-, fűtési-, előremenő- és visszatérő ágak). Véséssel, fúrással, helyreállítással, apróanyaggal, csatlakozó idomokkal, tömítéssel, festés-, fal- és padlóburkolat helyreállítása, takarítás, bútormozgatással. Légtelenítés, szakaszos nyomáspróba, elfolyt hűtő- és fűtőfolyadék pótlása, üzemi próba minden fokozaton, műszeres ellenőrzés, hőmérésklet ellenőrzés, beállítás. Kompletten. Fan-coil készülék. York-YLIV-3 216, 4 csöves típus. Parapetbe épített, fűtésre-hűtésre, a gyártó által szállított elektromos szabályozóval és motoros szeleppel. Szükséges szerelvényekkel kompletten A minimálisan szükséges érzékelhető teljesítmények a következő paraméterek mellett teljesülnek: fűtővíz 60/50 C, visszaszívott levegő 20 C, hűtővíz 7/12 C, visszaszívott levegő 26 C három ventilátor fordulattal hűtésre és két fordulattal fűtésre. Hűtés: 4. fokozatban total teljesítmény: 2935W, érezhető teljesítmény: 2175W, térfogatáram: 0,14l/sec., zajszint: 46 db(a) 5. fokozatban total teljesítmény: 2093W, érezhető teljesítmény: 1505W, térfogatáram: 0,1l/sec., zajszint: 42 db(a) 6. fokozatban total teljesítmény: 1740W, érezhető teljesítmény: 1236W, térfogatáram: 0,083l/sec., zajszint: 39 db(a) Fűtés: 5. fokozatban teljesítmény: 3266W, térfogatáram: 0,078l/sec., zajszint: 42 db(a) 6. fokozatban teljesítmény: 2690W, térfogatáram: 0,064l/sec., zajszint: 39 db(a) ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLETEK: York-YLIV-3 fan-coil készülék termékkatalógusa A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

37 PSZK-A 08 ALAGSORI AA07 IRODA TISZTASÁGI FESTÉSE PSZK-A 08 ÉPÍTÉSZET Az irodában minden falfelületen diszperziós tisztasági festés szükséges, a szükséges felújítási munkákkal együtt (repedések, lyukak javítása, glettelés). Az alkalmazandó festékek színét a mindenkori épített környezet határozza meg. A felújítási munkák megkezdésekor mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. FESTÉS A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket ki kell javítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: Fedő réteg: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított CAPAROL Extra A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

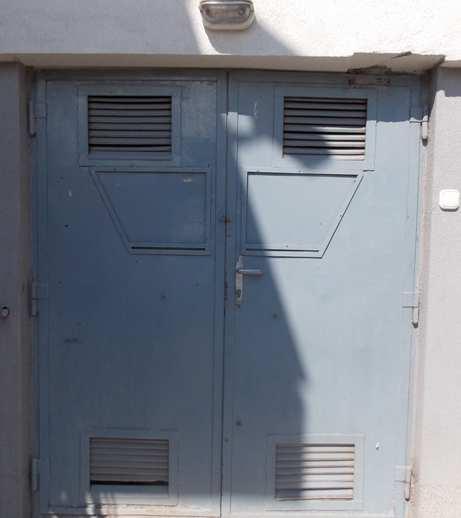

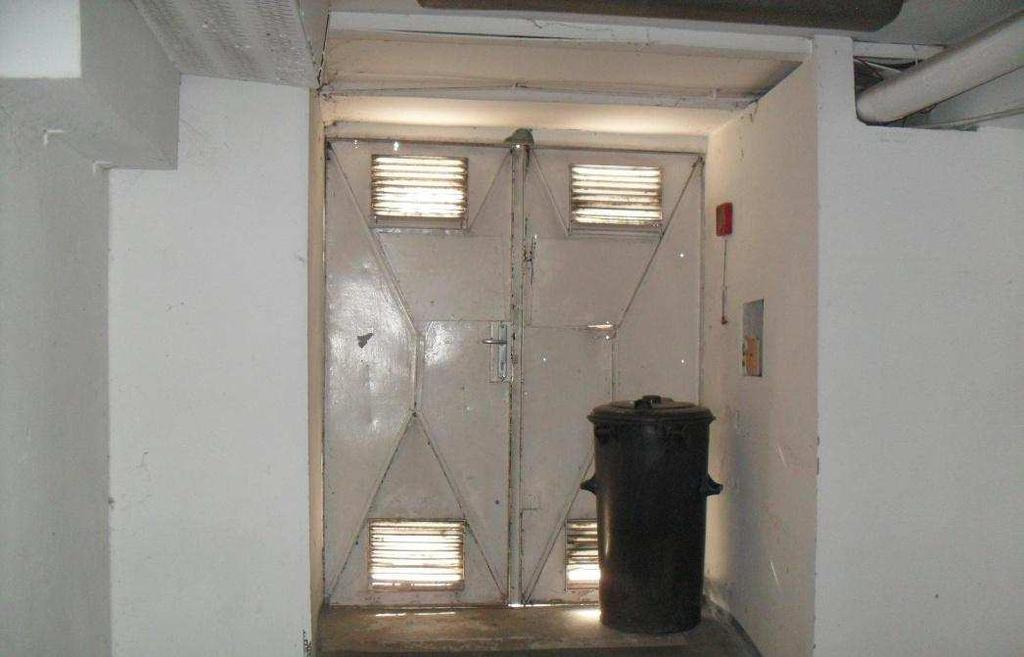

38 PSZK-A 10 ALAGSOR KAZÁNHÁZ VÉSZKIJÁRAT AJTÓ CSERE PSZK-A 10 ÉPÍTÉSZET Meglévő kétszárnyú, acél ajtó cseréje korszerű acél vészkijárati menekülőajtóra, pánikzárral, illetve nyitási állapotvisszajelzővel felszerelve. Falnyílás méret: 160/205 cm. Méretek a helyszínen ellenőrizendők. Vakolat és festés javítása a bontásból adódóan. Az alkalmazandó festékek és felületek színét a mindenkori épített környezet határozza meg. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. KÜLSŐ NYÍLÁSZÁRÓ KÜLTÉRI ACÉL MENEKÜLŐAJTÓ, BEÉPÍTETT SZELLŐZŐ NYÍLÁSOKKAL - JANSEN TÍPUS VÉSZKIJÁRAT Besorolás: mechanikai igénybevételi osztály K; klimatikai igénybevételi osztály III. Felületképzés: RAL skála szerint porszórt (selyemfényű) Vastagság: 60 mm Élképzés: profil szerint Keret: körbenfutó Jansen profil, beslő merevítéssel, sarokmerev kapcsolatokkal Szellőző betét: Z lamellázottság, A lamellák dőlésszöge, sűrűsége biztosítsa a csapóeső elleni védelmet, kiosztásainál az egyes lamellák átfedése közti vízküszöb biztosítása az elvárás. Konstrukció: Jansen vagy azzal műszakilag mindenben egyenértékű termék Pántok: Ajtószárnyanként 3 db háromrészes pánt, a pántok méretezése, felszerelése illeszkedjen az igénybevételhez, az ajtó használatához. Zár: Pánikzár Tok: bloktok Megjegyzés: A szerkezet egészével szemben nem követelmény a hőhídmentesség biztosítása. A lamellák mögött a belső oldalon porszórt acél madárháló felszerelése szükséges. Állapot-visszajelzés a portán. Ajtó bekötése meglévő központi kártyás beléptető rendszerbe. Konszignáció: É-PSZK-A 10.1 KONSZIGNÁCIÓ HA-01 JELŰ AJTÓJA BELSŐ FALBURKOLAT VAKOLAT ÚJ, PÓTLÁS, JAVÍTÁS A vakolatjavításokat, pótlásokat LB-KNAUF Premium kézi alapvakolattal vagy azzal műszakilag mindenben megegyező termékkel kell elvégezni. Az alapfelületnek megfelelő szilárdságúnak, por- és szennyeződésmentesnek kell lennie. A falazatok hibáit a vakolás megkezdése előtt legalább három nappal ki kell javítani. El kell távolítani a könnyen mozgó falrészeket. Alapvakolattal ki kell kenni a nagyobb repedéseket, vezetékek hornyait. Felhordását megelőzően min. 1 nappal, a falfelületek egyenletes szívóképességét, stabilitását és a megfelelő tapadóerőt tégla, beton, vegyesfalazat esetében Kontakt VS cementes gúzolóval, speciális esetben Eurosan VS fokozott tapadást biztosító gúzolóval kell biztosítani. Ahol a falszerkezet nem egységes, ott az alapvakolat felső harmadába ágyazott vakolaterősítő üvegháló alkalmazása javasolt. A vakolt felületet LB-KNAUF Feinputz simítóvakolattal kell bevonni. Alapvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >2,5 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >1 N/mm2 Páradiffúziósellenállási szám (µ): kb. 10 Hővezetési tényező: 0,8 W/mK Rétegvastagság: mm Kötőanyag: cement, mészhidrát Simítóvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >1 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >0,5 N/mm2 Páradiffúziósellenállási szám (µ): kb. 14 Hővezetési tényező: 0,8 W/mK Anyagszükséglet: 4-6 kg/m2 Rétegvastagság: kb. 3 mm A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

39 Kötőanyag: FESTÉS cement, mészhidrát PSZK-A 10 A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. Új vakolt falat teljes felületen kell glettelni, 2 rétegben felhordva a simító anyagot. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval Fedő réteg: max. 5 %-ban vízzel hígított CAPAROL Extra KAPCSOLÓDÓ TERVEK: É-PSZK-A 10.1 KÜLSŐ NYÍLÁSZÁRÓ KONSZIGNÁCIÓ ÉPÜLETVILLAMOSSÁG Az A oktatási épület alagsor kazánházi közlekedőjében lévő, kültér felé vezető, menekülési útvonalon lévő ajtó cserére kerül. Az ajtó alaphelyzetben zárt állapotban van. Mivel vészkijárati funkciókat is ellát, így pánikzárral szerelt típust kell választani. Az ajtó nyitott állapotáról a portára állapotjelzést (hangjelzés) kell vezetni. A nyitásjelzéshez reed relét kell az ajtóra építeni, melyet a meglévő riasztó hálózatba kell bekötni. Az ajtónyílás érzékelőt külön zónára kell tenni, mely késleltetés nélkül indítja a riasztás. Ezzel a megoldással az ajtó csak a biztonsági szolgálat tudtával nyitható. Az ajtót a meglévő központi kártyás beléptető rendszerbe be kell kötni. A menekülési útvonalnak megfelelően az ajtó fölé kijáratmutató lámpatestet kell elhelyezni. A kijáratmutató lámpatest választásánál figyelembe kell venni az épület meglévő kijáratmutató rendszerét; felügyelt rendszer esetén az új kijáratmutatót is be kell vonni a felügyeleti rendszerbe. A kijáratmutató a vele szomszédos folyosón lévő kijáratmutató áramköréről táplált, saját akkumulátoros lámpatest. Az új fém ajtót is be kell kötni az épület EPH rendszerébe. A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

40 PSZK-A 10 MELLÉKLET Meglévő-cserélendő, kültérre nyíló, menekülési útvonalon lévő ajtó A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

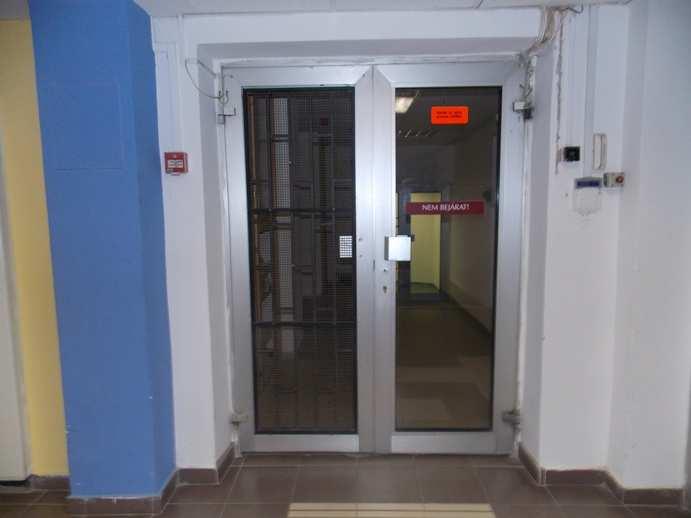

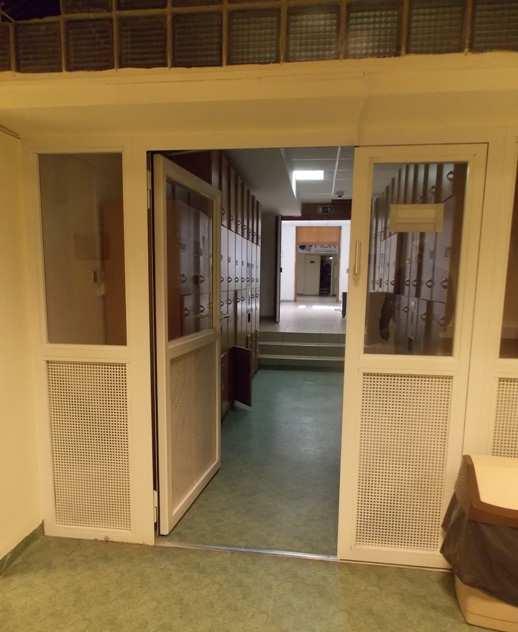

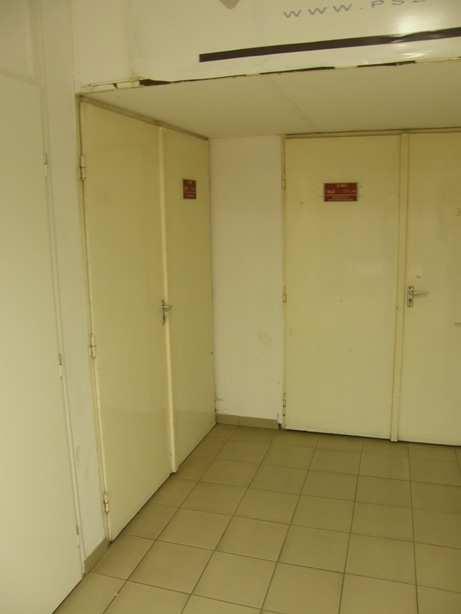

41 PSZK-A 11 ALAGSORI ELŐTÉR AJTÓINAK CSERÉJE PSZK-A 11 ÉPÍTÉSZET 3 db (A-036 Közlekedőbe nyíló 2 db kétszárnyú ajtó, valamint A-001 és A-004 Közlekedő között lévő 1 db kétszárnyú ajtó) meglévő, 160*210-es kétszárnyú acél ajtó cseréje korszerű acél ajtóra. Alul 80 cm parapet-magasságig fém szellőző ráccsal (kivéve a SZÁMTI folyosón levő ajtót), felül üvegezet, a mellékelt képen látható már cserélt ajtó alapján. A épület lépcsőház felé vezető 1 db ajtó megszüntetés. A három darab ajtó beléptető rendszerrel való utólagos felszerelhetőségét biztosítani kell. A riasztó érzékelőket az új állapotra kell átszerelni. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített szanitereket védeni kell. Bontásból adódóan vakolatjavítás, illetve a festés javítása szükséges. Az alkalmazandó festékek és felületek színét a mindenkori épített környezet határozza meg. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ NYÍLÁSZÁRÓ BELTÉRI ACÉL AJTÓ - JANSEN TÍPUS Besorolás: mechanikai igénybevételi osztály K; klimatikai igénybevételi osztály III. Felületképzés: RAL skála szerint porszórt (selyemfényű) Vastagság: 60 mm Élképzés: profil szerint Keret: körbenfutó Jansen profil, beslő merevítéssel, sarokmerev kapcsolatokkal Betét: Parapet magasságig rács betéttel, felül 4.4.VSG biztonsági üvegezéssel. Konstrukció: Jansen vagy azzal műszakilag mindenben egyenértékű termék Pántok: Ajtószárnyanként 3 db befúró pánt, a pántok méretezése, felszerelése illeszkedjen az igénybevételhez, az ajtó használatához. Zár: Hengerzárbetétes biztonsági zár Tok: A falazat típusától függően átfogó-, sarok-, vagy blokktok. Egyéb: 3 db ajtó elektromos zárral való felszerelése központi kártyás beléptető rendszer bekötéséhez, kulcsos nyitásra alkalmas kivitelben, belső oldalról kilinccel felszerelt, mozgásérzékelővel nyitható BELSŐ FALBURKOLAT VAKOLAT ÚJ, PÓTLÁS, JAVÍTÁS A vakolatjavításokat, pótlásokat LB-KNAUF Premium kézi alapvakolattal vagy azzal műszakilag mindenben megegyező termékkel kell elvégezni. Az alapfelületnek megfelelő szilárdságúnak, por- és szennyeződésmentesnek kell lennie. A falazatok hibáit a vakolás megkezdése előtt legalább három nappal ki kell javítani. El kell távolítani a könnyen mozgó falrészeket. Alapvakolattal ki kell kenni a nagyobb repedéseket, vezetékek hornyait. Felhordását megelőzően min. 1 nappal, a falfelületek egyenletes szívóképességét, stabilitását és a megfelelő tapadóerőt tégla, beton, vegyesfalazat esetében Kontakt VS cementes gúzolóval, speciális esetben Eurosan VS fokozott tapadást biztosító gúzolóval kell biztosítani. Ahol a falszerkezet nem egységes, ott az alapvakolat felső harmadába ágyazott vakolaterősítő üvegháló alkalmazása javasolt. A vakolt felületet LB-KNAUF Feinputz simítóvakolattal kell bevonni. Alapvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >2,5 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >1 N/mm2 Páradiffúziósellenállási szám (µ): kb. 10 Hővezetési tényező: 0,8 W/mK Rétegvastagság: mm Kötőanyag: cement, mészhidrát Simítóvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >1 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >0,5 N/mm2 Páradiffúziósellenállási szám (µ): kb. 14 Hővezetési tényező: 0,8 W/mK A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

42 Anyagszükséglet: Rétegvastagság: Kötőanyag: FESTÉS 4-6 kg/m2 kb. 3 mm cement, mészhidrát PSZK-A 11 A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. Új vakolt falat telibe kell glettelni, 2 rétegben felhordva a simító anyagot. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval Fedő réteg: max. 5 %-ban vízzel hígított CAPAROL Extra ÉPÜLETVILLAMOSSÁG A régi ajtóhoz hasonlóan az új nyílászárókat is be kell kötni az épület EPH hálózatába. A régi ajtó kikötésénél figyelni kell a régi szerkezet sértetlenségére, hogy az új nyílászáróba is beköthető legyen. Az új nyílászárókat úgy kell kialakítani, hogy a régi ajtókban található biztonságtechnikai elemeket az új ajtószerkezet is fogadni tudja. Mindhárom ajtó elektromos zárral készül a központi kártyás beléptető rendszerbe való bekötés céljával. A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET Meglévő ajtó A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI Új, minta ajtó

43 PSZK-A 11 A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

44 PSZK-B 01 ÚJ FRONT OFFICE IRODA KIALAKÍTÁSA PSZK-B 01 ÉPÍTÉSZET BELSŐ PADLÓBURKOLAT ALJZATOK FELÜLET ELŐKÉSZÍTÉSE Az elbontott, födémről induló válaszfalak helyén az aljzatot ki kell egészíteni. A meglévő és újonnan készített aljzatokra a burkolataljzatok megfelelő kiegyenlítésére weber niv.profi, por alakú, önterülő aljzatkiegyenlítő használata javasolt. Az aljzat legyen száraz, szilárd, mozgás- és zsugorodásmentes, valamint mentes az elválasztó rétegtől (por, olaj, zsír stb.). A laza felületi részeket előzetesen el kell távolítani. Az alapfelület nedvszívó képességének kiegyenlítésére, valamint a tapadás fokozására minden esetben a weber. niv primer alapozó alkalmazása szükséges. Műszaki paraméterek: Az MSZ EN szabvány szerinti besorolása: CT-C30-F6-B1,0 (+23 C-on, 50%-os relatív páratartalom mellett) Pihentetési idő: max. 10 perc Tűzvédelmi osztály: A1 Nyomószilárdság (28 nap): C30 Hajlítószilárdság (28 nap): F6 Tapadószilárdság (28 nap): B1,0 Kötésidő/járhatóság: 24 óra/cm Max. szemcsenagyság: 4 mm Rétegvastagság: 3-15 mm PVC Poli-vinil-klorid kötőanyagú homogén padlóburkolat, ásványi töltőanyagot, lágyítót, oldószert, színezéket és csúszásgátló adalékanyagot tartalmaz. A beépítendő vezetőképes PVC Tarkett Primo SD Dark Warm-Beige típusú vagy ezzel mindenben egyenértékű legyen. A színárnyalatok az építkezés idején határozandók meg. Az egyes tekercsek és mezők, valamint a lábazat felületfolytonosságát biztosítani kell. A PVC aljzatára vonatkozó előírások: A burkolásra szánt ajzat sima, szilárd, zsír-, olaj-, por- és repedésmentes, az utólagos nedvesedés elől elzárt legyen, a burkolás előtti egyensúlyi nedvessége pedig cementbázisú aljzat esetén nem haladja meg a 2 CM%-ot. A nedvességtartalom helyszíni vizsgálatára a CM- (kalcium-karbidos) készülékek a legalkalmasabbak. A mintát a szigetelt aljzat alsó harmadából kell venni. Az aljzat szilárdsága feleljen meg a "rács/karc próbá"-nak (Ri-Ri eszköz + sablon). E szerint a sikeresen elvégzett vizsgálati eredmény legalább 2. fokozatú legyen közepes igénybevétel (középületek). Lábazatok Ráültetett, azaz nem ívesen felhajtott lábazat készüljön. Ezen lábazat a kész burkolat után kerülhet elhelyezésre, kontakt ragasztóval. Az illesztéseket (faltőben lévőt is) olvadó (hegesztő) zsinórral lehet lezárni. A felesleges anyagot gyűrűs késsel tudjuk eltávolítani. A lábazat tetejét akryl bázisú anyaggal lehet lezárni. Műszaki paraméterek : Szabvány MSZ EN ISO Rugalmas padlóburkoló anyagok. Homogén poli(vinil-klorid) padlóburkoló anyagok. Éghetőség EN 649 / MSZ EN Bf1-s1 kopásállóság EN 685 / EN ISO / 34 / 43 Csúszásérték BGR 181 R9 Felületi ellenállás EN x 10 8 Ohm Statikus elektr. töltés EN kv Vastagság EN 428 / EN ISO ,0 mm Tekercsszélesség EN 426 / EN ISO cm/16-25 m VÁLASZFALAK A válaszfalak építési munkálatok megkezdése előtt meg kell győződni a csatlakozó felület sík voltáról és egyenletességéről, a fogadószerkezeteket meg kell tisztítani és további munkavégzésre alkalmassá tenni. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

45 PSZK-B 01 A válaszfalak iroda elválasztó vagy iroda és folyosó közötti elválasztó helyen alumínium vázas gipszkarton (RIGIPS) szerkezetűek lesznek a terveken jelölt vastagsággal 2*2 rtg 12,5 mm vtg gipszkaron lap borítással, 50 mm közepes sűrűségű ISOVER AKUSZTO 50MM üveggyapot kitöltéssel. A válaszfalak irodán belüli szabadon álló helyzetben alumínium vázas gipszkarton (RIGIPS) szerkezetűek lesznek a terveken jelölt vastagsággal 2*2 rtg 12,5 mm vtg gipszkaron lap borítással, hanglágy hangszigetelő kitöltés nélkül készül. A gipszkarton válaszfalak az aljzatról indulnak A vázszerkezetet hagyományos CW profilokból kell készíteni. Elvárt műszaki tulajdonságok: tartóváz: hangszigetelés kitöltés: gipszkarton lap: ÁLMENNYEZETEK CW 50 mm-es alumínium tartóborda ásványgyapot, sűrüsége 11 kg/m3 ISOVER AKUSZTO 2x2 réteg12,5 mm vastag RB, RF lapok A meglévő födém alsó síkján a felületi egyenetlenségek kiküszöbölésére és az elektromos kábelezés eltakarására direkt rögzítésű, szimpla fém vázra rögzített monolit gipszkarton álmennyezet készül 12,5 mm-es normál gipszkarton lapokból 2 rétegben, és helyiségenként egy 60 cm széles sávban függesztett fém tartóvázra rögzített, süllyesztett bordás bontható álmennyezet készül, 600x600 mm táblaméretű gipszkarton lapokkal (RIGIPS Casoprano, Casostar). Az elektromos rendszer utólagos szerelhetőségét és elektromos tálca hozzáférhetőségét lehetővé kell tenni. A monolit álmennyezeti szakaszokon a tartószerkezetek keresztmetszeti szelvényméreteit és a tartóelemek egymástól való távolságát a gyártói előírások szerint kell meghatározni és a modulrendszerű álmennyezeti szakaszonon az egyenként kiemelhető lapokat megfelelő merevséggel rendelkező, korrózióvédett rendszerazonos fogadószerkezetre kell rögzíteni. A felerősítő rendszernek biztosítania kell a hőtágulás szabad lefolyását, a rezgés és zörgésmentességet. Az álmennyezet lezárása falcsatlakozásoknál a pozitív és negatív sarkok kiképzésére kiegészítő-profilokat kell alkalmazni. Elvárt műszaki tulajdonságok monolit álmennyezeti szakasz esetén: tartóváz: CD 27/60 mm alumínium tartóborda gipszkarton lap: 2x2 réteg12,5 mm vastag RBI lapok Elvárt műszaki tulajdonságok a modulrendszerű álmennyezeti szakasz esetén: tartóváz: gipszkarton álmennyezeti lap: RIGIPS QUICK-LOCK T15 rögzítő rendszer RIGIPS Casoprano, Casostar Lapméret (szél. x hossz.) 600x600 mm Vastagság 8 mm Lapok élképzése A (derékszögő él) Tömeg 6,6 kg/m2 Szabványok MSZ EN 14190, CE nyilatkozat Tőzvédelmi osztály A2 Páraállóság RH 90% Hangelnyelési mutató αw 0,1 Hanggátlás 38 db Hővezetési tényező λ= 0,23 W/mK Alkalmazható tartószerkezet Rigips Quick-Lock T15 BELSŐ FALAK ÉS ÁLMENNYEZETI FELÜLETEK FELÜLETKEZELÉSE A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

46 PSZK-B 01 Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por- és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. Az új építésű gipszkarton falakon és a monolit álmennyezeten 2 rétegű glettelés készül. A terheléskülönbségből, illetve hőhatásból eredően eltérő mozgású szerkezetek csatlakozásánál a vakolatba repedésáthidaló üvegszövetet kell tenni úgy, hogy a szerkezetek csatlakozási határvonalát cm-re minkét oldalról átfedje. A tipikusan olyan szerkezeti helyek, ahol repedésáthidaló szövet beépítése indokolt lehet a következők: - Fedetlen vasbetonszerkezet környezete (pl. vázkitöltés, koszorú, hőszigeteletlen áthidaló) - Válaszfal és mennyezet csatlakozás - Főfal és válaszfal csatlakozás tompa ütköztetés esetén - Erősen eltérő terhelésű falszakaszok csatlakozásának környezete - Épületgépészeti hornyok környezete FESTÉS DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg Caparol Tiefgrund alapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag: Fényességi fok: Javasolt rétegszám: Tisztíthatóság: Rétegfelépítés: Alapozás: Fedő réteg: műgyanta diszperzió matt 1-2 réteg mosásálló max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított Caparol Extra A falfelületek védelme érdekében az ajtók mögött padlóba épített ütközésgátló beépítését javasoljuk. A bejárati ajtó melletti falfelületen önálló, falra ragasztatott porszórt alumínium 3 dimenziós, falsíkból kiemelkedő betűkkel felirat készül: HALLGATÓI INFORMÁCIÓS KÖZPONT. A felirat színe RAL5002 kék, betűtípusa Franklin Gothic Book. A betűk magassága 100 mm. A feliratot az ajtókon elhelyezett feliratokkal megegyező magasságban szükséges elhelyezni. A fal melletti munkaállások kezdő számozását a falfelületre szükséges festeni, a paravánokon szereplő számokkal azonos betű típussal és betűmérettel, valamint a paravánok színével megegyező színben. NYÍLÁSZÁRÓK Az ajtók és felszereléseik az épület teljes egészében azonos gyártmánycsalád tagjai legyenek. A kiválasztott termékeket az építtetővel és a tervezővel jóvá kell hagyatni. Az ajtók általában szabványos átfogó tokos szerkezettel készülnek küszöb nélküli kivitelben. Az ügyfélterek bejárati ajtói és a belső térrészek elválasztására szolgáló egyes falszakaszok üvegszerkezetekkel készülnek. Az üvegezés minden esetben 10 mm vastag ESG edzett biztonsági üveg legyen. A bejárati ajtók vasalatai teleüveg ajtólaphoz illeszkedőek, azzal egy rendszert alkotóak legyenek. A vasalatok anyaga rozsdamentes acél. Az ajtók szálhúzott korrózióálló acél kilinccsel készüljenek, biztonsági zárral zárhatóak legyenek. A szerkezetek beépítését mindenkor a gyártó cég szerelési útmutatásainak megfelelően kell elvégezni. A teljes felületen üvegezett nyílászárókat csukott állapotban történő áthaladás elkerülése érdekében szemmagasság alatt fehér, áttetsző matt fólia sávval kell ellátni. A Karrier és Mobilitás irodák bejárati ajtaján a matt fóliában negatív technikával a megfelelő tájékoztató feliratot kell elhelyezni 100 mm betűmagassággal. Feliratok betűtípusa Franklin Gothic Book. A beépített ajtók állagának védelmét a soron következő munkálatok idején biztosítani kell. Elvárt műszaki tulajdonságok: Részletesen lásd a belső nyílászáró konszignációban BÚTOROK A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

47 PSZK-B 01 A tervezett bútorok egy rendszert alkotnak. Az asztallapok és a szerkezetek korpuszai mm vastag bútorlapból készülnek. A munkahelyek egymáshoz illesztve sorolhatóak, az elválasztást az asztalok között lévő 115 cm magas tárolószekrények adják. A munkahelyektől független, a falak előtti tároló és gardróbszekrények a munkahelyi bútoroktól eltérő típusúak is lehetnek, de a színük és felületi megjelenésük azonos legyen. A munkaasztalok minimális követelményei: - 25 mm vastag fa mintázatú melamin fólia borítású asztallap - íróasztalok lábai, kábelcsatornái, kiegészítői, valamint a harmadik munkafelületet adó paneljei közvetlenül a fémkerethez vannak rögzítve. Ennek köszönhetően az össze- illetve szétszerelés gyors és könnyű, valamint kiküszöböli a bútorlapból készült elemek sérülését. - C alakú porszórt alumínium asztalláb - rejtett kábelcsatorna - ügyfelek felőli oldalon takarólap az asztallap alatt, amely két munkaállás szekrénye között teljes szélességben biztosítja a takarást, valamint az asztallap aljára rögzített számítógép teljes takarását biztosítja - asztallap egy oldalon tárolószekrényre rögzítve javasolt típus: Nowy Styl SQART (forgalmazó: TELMEX Zrt) A tárolószekrények minimális követelményei: - -a szekrények 18mm vastag, E1 osztályú furnérozott, vagy melamin borítású, laminált bútorlapból készülnek. - a szekrények hátfala 12mm-es E1 osztályú melamin borítású, laminált bútorlap. a redőnyajtó alumínium színű műanyagból készül. - a tele ajtós szekrények kivetőpántjai gyors szerelést, könnyű beállítást és az ajtó csendes csukódását biztosító rendszerrel készülnek. - A fémfiókok és a fiókos szekrények függőmappa tároló keretei teljesen kihúzhatók. szintezhető lábak. javasolt típus: Nowy Styl SQART és EASY SPACE (forgalmazó: TELMEX Zrt) A munkahelyi székek minimális követelményei: - synchron mechanika által szabályozott ülõlap és háttámla mozgatás - súlyhoz állítható háttámla ellennyomás - fokozatmentes ülésmagasság állítás - az ülõlap és a háttámla helyzetének blokkolása 5 különbözõ pozícióban - blokkolt háttámla visszacsapódás ülésfunkció váltáskor - állítható karfa, puha PU karfapad - ES Epron Syncron mechanika - ergonomikus formai kialakítású, szivacs borítású, formapréselt rétegeltlemez kárpitozott betétes ülõlap és háttámla - ST28-POL polírozott felületû alumínium csillagláb - Ø50 mm-es önfékezõ görgõk PVC burkolathoz - lágy rugózást biztosító LGA tanúsított, egyoldali pneumatikus mozgatású gaslift javasolt típus: Nowy Styl ORLANDO (forgalmazó: TELMEX Zrt) Az ügyfélszékek minimális követelményei: - ergonómikus kialakítású, magasfényû felületû, formaöntött PP-mûanyag ülõrész - GB mûanyag csúszótalpak a padló védelme érdekében - rakásolható kialakítás, max - 4L-CR formahajlított és hegesztett, krómozott felületû, stabil fém vázszerkezet javasolt típus: Nowy Styl FONDO(forgalmazó: TELMEX Zrt) Az egyes munkahelyeknél az ügyfelek kellő szeparációjának biztosítására egyedi elválasztó elem készül. Az elválasztó elem a szekrényekhez kerül rögzítésre. A munkaállomások egyértelmű megkülönböztetése érdekében az elválasztó paravánok két oldalára különböző, az adott munkaállomáshoz tartozó szám kerül felrögzítésre, ahol ez szükséges (részletesen lásd: É-PSZK-B 01.3 FRONT OFFICE - BÚTOROZÁSI TERV) Az egyedi elválasztó elem minimális követelményei: - Alapváz: 40x40 mm fenyőfa stafnivázon két oldalon 6-6 mm MDF lap borítás - 2 mm vtg szivacsborítás teljes felületen (éleken is) - Szintezhető rozdamentes acél talp - Munkaszékekkel megegyező színű szövetborítás - Oldalanként egy-egy matt alumínium munkahelyi sorszám felületre ragasztva betűméret 120 mm Asztallap: Az asztallap 25 mm vastag, E1-es osztályú, mindkét oldalán melaminált dekor felületű bútorlapból készül, 2 mm vastag lézeres nullfugás ABS élzárással. Az asztallapba metrikus menetű fém rögzítő elemeket építenek be, ezekhez kapcsolódik 8 mm vastag távtartó alátéteken keresztül fémcsavarok segítségével a fém alapkeret. Az asztallap sarkai 45 mm-es rádiuszban lekerekítettek. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

48 PSZK-B 01 Fém alapkeret: A fém alapkeret 50x25 mm keresztmetszetű, 2 mm falvastagságú zártszelvényből készül, amelynek mindkét végén egy 400x61x19 mm-es C-profil található, az ezen kialakított furatsorozatba lehet az asztallábakat felszerelni. Az asztalra opcionálisan elhelyezhető kiegészítő elemek alsó és felső takaró és elválasztó akusztikai, illetve vizuális védőpanelek, kábeltartók, CPU tartók mind a fém alapkeretre kerülnek felszerelésre, nincs szükség plusz furatok készítésére sem az asztallapon sem a fémkereten. Az alkatrészek oldható fém-fém kapcsolata rendkívüli stabilitást biztosít a használat során. Fém asztalláb: A fémlábak 60x25 mm keresztmetszetű zártszelvényből készülnek, melyet Ø25 mm-es, műanyag szintező talppal látnak el szintezési tartomány 1 cm. ID-tábla: A fém alapkeret két végén található C-profil elemekre egy 400x61 mm-es műanyag ID táblát lehet egyszerűen felpattintani. Az ID táblák alapja fekete színű, amelyben egy 0,8 mm vastagságú könnyen kivehető átlátszó műanyag betét található. Az ID táblákba különböző jelöléseket, feliratokat lehet elhelyezni a munkahely azonosítása céljából. A cserélhető azonosító tábla fehér színű váznál fehér, a fekete és az alumínium színű váznál egyaránt alumínium színű. Irattároló: Nagy irattároló mérete: szélesség 40 cm x mélység: 80 cm, magasság: 111,7 cm Keskeny irattároló mérete: szélesség 17,2 cm, mélység: 80 cm, magasság: 116,8 cm Teljes kihúzású konténer. Önbehúzó fiók. A kihúzás után a fiók alatt 70 cm nyi szabad nyílás marad. Egyéb gyártási feltételek: Automata száloptikás sugárlézer vágó, Automata csőhajlító LaserTec nullfugás élzárógép Karfás ügyfélszék (samba cr) - Nagy stabilitású. - Krómozott fémvázas. - Kitörésbiztos hátsó láb; duplaszárú, 2 ponton fokos szögben támasztja alá a vázat. - A karfa az első láb hegesztésmentes folytatása. - Pácolt tömörfa karfa rátét. - Ülés és háttámla egy darabból álló hajlított rétegelt lemez palást. - Könnyen tisztítható textilbőr kárpitozással. - Elöl- hátul kárpitozott. - Sorolható. - Rakásolható. KAPCSOLÓDÓ TERVEK: É-PSZK-B 01.1 FRONT OFFICE - BONTÁSI TERV M=1:100 É-PSZK-B 01.2 FRONT OFFICE - TERVEZETT ÁLLAPOT M=1:50 É-PSZK-B 01.3 FRONT OFFICE - BÚTOROZÁSI TERV M=1:50 É-PSZK-B 01.4 FRONT OFFICE - BÚTORKONSZIGNÁCIÓ M=1:25 É-PSZK-B 01.5 FRONT OFFICE - BEÉPÍTETT BÚTOR KONSZIGNÁCIÓ M=1:25 É-PSZK-B 01.6 FRONT OFFICE - BELSŐ NYÍLÁSZÁRÓ KONSZIGNÁCIÓ M=1:25 É-PSZK-B 01.7 FRONT OFFICE - ELŐTÉTFAL TERVE M=1:50 ÉPÜLETVILMOSSÁG 1. Energia ellátás, elosztó berendezés. Az újonnan kialakított front office iroda részére, amely magába foglalja a hallgatói információs irodát, a karrier és mobilitás irodákat, egy új FO jelű elosztót terveztünk. A tervezett elosztó egyidejű energia igénye: 15,0kW 2. elektromos szerelés: Az új elosztó betáplálását a földszinti főelosztótól kell kiépíteni. A főelosztót bővíteni szükséges, 1db 40A-es biztosító betéttel és 1db 63A-es leválasztó kapcsolóval. A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

49 PSZK-B 01 Az új elosztó a hallgatói információs irodába került elhelyezésre. Az elosztó főkapcsoló előtti része az állandó üzemű fogyasztókat látja el, így a később telepíthető 6,0kVA-os (1/1~) UPS berendezést, az irányfény világítást, fax készüléket. A napi feszültségmentesítő kapcsoló a hallgatói információs irodába került elhelyezésre. Az újonnan telepítésre kerülő elosztó közelében a falban meglévő, megmaradó gyengeáramú informatikai kábelek találhatóak, ezért fokozott figyelemmel kell a bontást és szerelést végezni! FONTOS! Az UPS berendezés részére csak a leágazásokat kell kiépíteni, az UPS berendezést az Építtető biztosítja. Az UPS szállítás nem a villamos kivitelező feladata, jelen fázisban nem kerül beépítésre. A szünetmentes hálózat lekapcsolását a portán elhelyezendő betörőablakos nyomógombbal biztosítjuk. A térben álló munkahelyek ellátása padlóba vésett védőcsövekkel történik, illetve azon munkahelyek, amelyek közvetlen fal mellett kerültek elhelyezésre, ott oldalfalba süllyesztett védőcsövekkel kell a parapetcsatornába beállni az álmennyezeti térből. A munkahelyek részére 2db normál 2db szünetmentes és 1db iker strukturált végpontot terveztünk (informatikai és telefon-hálózat számára 1-1), a csatlakozók az íróasztalba épített osztott parapetcsatornába süllyesztetten szerelve kerülnek kiépítésre. A másoló gépek vízautomata részére normál hálózati csatlakozást az ügyfélhívó és a várólista kijelzők részére szünetmentes hálózati csatlakozást terveztünk. A szünetmentes dugaszoló aljzatok piros színűek, a normál hálózati csatlakozók fehér színűek. A mobilitás és a karrier irodák részére külön-külön napi feszmentesítő kapcsoló létesül. A működtető kábelek árnyékolt kivitelűek. A jelenlegi B-01-B-08 Irodák közlekedő felőli határolófalán található Rack szekrény valamint kiegészítő elemeinek bontásáról gondoskodni kell. A strukturált végpontok kábelezése a D épület 1 emeletén meglévő RACK szekrénybe történik. A hallgatói információs iroda, a karrier és a mobilitás iroda informatikai kábelei és az ügyfélhívó rendszer kábelei a két épület között falon kívüli parapet csatornába lesznek elhelyezve. D épületközlekedő folyosó szakaszon, amennyiben az álmennyezet fölött meglévő gyengeáramú kábeltálcában az új kábelek részére megfelelő hely rendelkezésre áll, abban az esetben az új kábeleket ezen a tálcán kell elvezetni. A mosdó részen álmennyezet fölött falon kívüli szerelés lesz. Az 1. emeleti meglévő RACK szekrénytől a kábelek elhúzása a földszint és 1. emelet között egy újonnan készítendő 100-as átmérőjű furaton keresztül fog történni. Mivel az épületről statikus tervek nem állnak rendelkezésre, így a födémen próba fúrást kell végezni, az anyagszerkezet meghatározása után lehet a szükséges furatot elkészíteni. Fúrás előtt ellenőrizni szükséges próba fúrással, hogy az adott helyen nem okoz gondot a megadott méretű furat elkészítése. Amennyiben előre gyártott födém van, akkor gerendát nem szabad megfúrni, illetve általánosságban a födémet tartó elsődleges tartószerkezetet, vagy ami az épület állékonyságát veszélyezteti szintén nem szabad megfúrni, illetve bizonytalanság esetén statikus tervezői állásfoglalást kell kérni! Keményfém lapkás csigafúró alkalmazását javasoljuk, de a az alkalmazott technológia a kivitelező döntése legyen. A D épület mosdó és közlekedő közötti oldalfali áttörés mérete 160x60mm. Az épületekben több oldalfali áttörést kell készíteni, melyeket szerelés után tűzgátló módon a fal tűzállósági határ értékének megfelelő anyaggal le kell zárni, bontható módon. Strukturált hálózat részére tartószerkezetet terveztünk, az aktív elemeket Megrendelő biztosítja. Ügyfélhívó részére az erős és gyengeáramú csatlakozásokat biztosítjuk. A kábelezése a D épület 1 emeleti RACK szekrényébe lesz kiépítve. A kábelek nyomvonalainak, továbbá az erősáramú tápellátás kiépítése is a Vállalkozó feladata. Az irodákban süllyesztett szerelés szükséges, rejtett védőcsövezéssel, süllyesztett szerelvényezéssel. A tűzgátló falon vagy födémen átvezetett vezetékek átvezetési helyein a nyílásokat tűzgátló tömítéssel kell ellátni, melynek tűzállósági határértéke azonos legyen a szerkezetre előírt tűzállósági határérték követelménnyel. Csak a Megrendelő által jóváhagyott gyártótól újonnan beszerzett anyagokat és berendezéseket lehet beépíteni. A D épületben a födém furásokat csak a Statikus tervező által kijelölt helyen szabad elvégezni. 3. Világítás A helyiségekben új monolit álmennyezet készül, amelybe új álmennyezetbe süllyesztett fénycsöves lámpatesteket terveztünk több fokozatban kapcsoltatva. Jelen leírás az Általános épületvillamossági műszaki leírással együtt kezelendő! KAPCSOLÓDÓ TERVEK V PSZK Front Office villamos berendezésének alaprajza V PSZK Front Office világítási berendezésének alaprajza V FO-jelű elosztó elvi kapcsolasi rajza ÉPÜLETGÉPÉSZET A hallgatói információs központ kiépítése során szükséges a meglévő öntöttvas radiátorok cseréje. Meglévő 11 db öntöttvas radiátor leszerelése, helyette DK típ. radiátorok beépítése. Fűtési hálózatból folyadék leeresztése. Fűtési vízbetáp vezeték elzárása, leeresztő szelepen keresztül fűtési folyadék leeresztése, felfogása edénybe, szennyvízként történő kiöntése. Takarítás, felmosás. Radiátor leszerelése, bekötő csővezetékről lekötés, véséssel, tartószerkezet elbontásával. Fal A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

50 PSZK-B 01 helyreállításával, vakolás, kőművesmunka elvégzése, festés, takarítás, bútormozgatás, kompletten. Leszerelt radiátorok és egyéb hulladék elszállítása, kompletten. Új radiátor felszerelése a régi elbontott fűtőtest helyére. Termosztatikus szabályozószelep beépítése. Herz Mini termosztatikus fej beépítése. Radiátor tartószerkezettel, falra rögzítéssel, fúrással, véséssel, kompletten. Meglvő csőhálózatra csatlakoztatással, csatlakozó idomokkal, tömítéssel. Feltöltése a rendszernek. A csőhálózat szakaszos nyomáspróbája, majd a rendszer a készülékekkel való ismételt nyomáspróbája. Üzemi próba megtartása. Sentinel X300 univerzális tisztítószer központi fűtési rendszerekhez, 1% keveréssel betöltése a fűtési rendszerbe. MELLÉKLETEK: A BUDAPESTI GAZDASÁGI FŐISKOLA ÉVI

51 PSZK-B 01 IRODAI BÚTOROK Asztal Szekrény Struktúra Anyag Lábazat Zár Váz Csatlakozás - Asztallap mozgató sínnel és PEFC tanusítvánnyal szerkezettel ellátva (rögzíthető rendelkező E1-es osztályú és kioldható) melamin; -hidraulikus szerkezet - az alapkereten 400x61x19 mm-es C-profilba kialakított furatsorozatba csavarral rögzíthető lábak - vázra szerelhető, levehető 400x61 mm-es műanyag ID (azonosító tábla) -szögletes kábelátvezető Porvédővel ellátott nyílóajtó ütközést tompító Soft-Closed ajtófék szerkezettel ellátott ajtó opció:fém peremes polcok polcteherbírás:75 kg/m2 Kidőlés gátló szerkezettel ellátva 0 fugás éllezárás 25 mm-es asztallap választható színek: NB-bükk, NE juhar, CVcalvados, NT-tabac cherry, NN-dó, NP-tiepoló dió, NOovid szil, NG-wenge, BIfehér, MP-vil.szürke, BZbazaltszürke, MSsötétszürke, CC-fekete PEFC tanúsítvánnyal rendelkező E1-es osztályú melamin; -0 fugás éllezárás -100% éllezárás a polcokon C-ALAKÚ FÉMLÁB - 80x30 mm keresztmetszetű alapláb --70x70 mm keresztmetszetű zártszelvény függőleges oszlop -Ø50 mm-es szintező talpak opció manuális magasságállítási lehetőség68-82 cm), A szekrény padlón való elhelyezése 4 db min 36 cm2-es alapterületű, felületkezelt 100 %-os fémszerkezetű; 4 és 10 cm között állítható lábon történik 117,2 cm-es szekrénymagasság felett 3 ponton záró zár kulcs: - törésmentes - Anti-stress kulcs -számozott a záron, és a kulcson azonos számozással -Masterkulcs rendszerű -50x25 mm keresztmetszetű, 2 mm falvastagságú zártszelvényből készült központi váz A konstrukciós elemek egymáshoz rögzítése: az excenter szárfészek önrögzítő nagy keménységű poliuretán persely, mely szétszedhető ill. összerakható A polcok rögzítése önzáró, szétszedhető poliuretán házzal és fém tartóval van megoldva Vázhoz kapcsolható elemek -láb -paraván -kábeltálca -kábelkígyó -Térelválasztó 100%-os kihúzású 40 cm széles tárolóegység, amelynek állítható polcai mappatárolásra alkalmasak Quick-Assembly rendszerű kivetőpánt 30 mm széles műanyag elemekből felépülő redőnyajtó Teli hátlapos min.12 mm színazonos hátlap térbe állítható válaszfal jelleggel Minimum 5 év garancia! Referencia bemutatása szükséges!

52 PSZK-B 01 IRODAI FORGÓSZÉK Háttámla Ülés Csillagláb Gázteleszkóp Karfa Forma Min.méret Belső struktúra Funkció Kárpit/Anyag Egyéb Szögletes Min. 62 magas. Kettős rétegelt lemez Külső, belső oldalon kárpitozott. S formájú. Min. 48 széles. kialakítású. Tűzveszélyesség: EN és Ergonómiailag ívelt EN nem gyulladó. felületű. Szögletes formájú Ergonómiailag formázott. Lábcsillag karja ívelés nélkül centrálisan emelkedik. 5 ágú. Szögletes. Min. 50 cm széles. Min. 47 cm mély. Ülőlap magassága cm között állítható. Min. 69 cm. Min.12 cm-es emelési magasság. Karfapad min mérete: 25 7 cm. Min. 40 kg/m3 sűrűségű nem gyulladó szivacs fire resistant. Rétegelt lemez Min. 40 kg/m3 sűrűségű nem gyulladó szivacs fire resistant Megerősített kiszélesedő végekkel. Krómozott erős, fém szár, és teleszkóp. Magasságban állítható. Dönthető-5 pozícióban rögzíthető. Súlyhoz állítható ellennyomás szabályozás. Háttámla visszacsapódását gátló mechanizmus funkció. A háttámlával szinkronban mozgó ülőrész. Ülésmélység állítási lehetőséggel rendelkezik a gáz teleszkóp tengelyéhez képest. Magasságállítás LGA tanusítvánnyal rendelkezik. Magasságban állítható min. 8 cm-es tartományban. Kopásállóság min Martindale ciklus. Külső, belső oldalon kárpitozott. Tűzveszélyesség: EN és EN nem gyulladó. Kopásállóság min Martindale ciklus Polírozott alumínium. Krómozott. Puha polyurethan karfapad. Puha gumi futófelületű, önfékező görgőkkel parkettás burkolaton való használathoz, Min. 50 mm görgő. 5 év garancia Elvárt garancia: min. 4 év

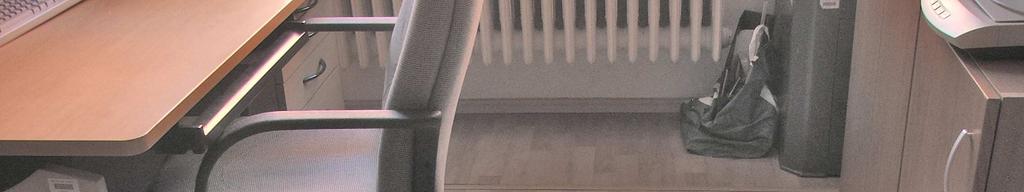

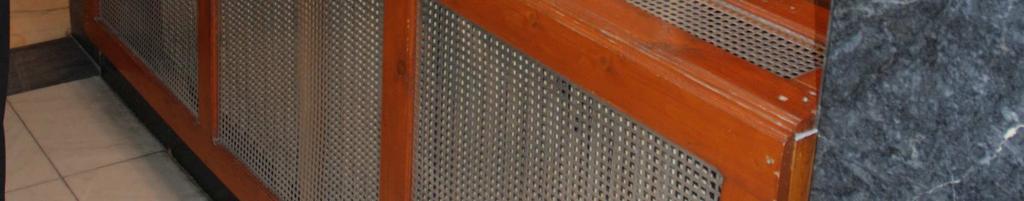

53 PSZK-B 02 PC4-PC5-PC6 RADIÁTOROK ALATTI BURKOLT RÉSZ FELTÁRÁSA, FŰTÉSI CSÖVEK SZIGETELÉSE PSZK-B 02 ÉPÍTÉSZET Radiátorok alatti farostlemez burkolat feltárása, eltávolítása. A bontás során feltárt padló szakaszra PVC burkolat kiegészítése szükséges. Az új PVC burkolatnak a meglévővel azonos műszaki tulajdonságú és esztétikai megjelenésűnek kell lennie. Vakolat pótlása, javítása bontásból adódóan, festésjavítások. Az alkalmazandó festékek színét a mindenkori épített környezet határozza meg. A felújítási munkák megkezdésekor és befejezésekor a mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ FALBURKOLATOK: VAKOLAT JAVÍTÁS A vakolatjavításokat, pótlásokat LB-KNAUF Premium kézi alapvakolattal vagy azzal műszakilag mindenben megegyező termékkel kell elvégezni. Az alapfelületnek megfelelő szilárdságúnak, por- és szennyeződésmentesnek kell lennie. A falazatok hibáit a vakolás megkezdése előtt legalább három nappal ki kell javítani. El kell távolítani a könnyen mozgó falrészeket. Alapvakolattal ki kell kenni a nagyobb repedéseket, vezetékek hornyait. Felhordását megelőzően min. 1 nappal, a falfelületek egyenletes szívóképességét, stabilitását és a megfelelő tapadóerőt tégla, beton, vegyesfalazat esetében Kontakt VS cementes gúzolóval, speciális esetben Eurosan VS fokozott tapadást biztosító gúzolóval kell biztosítani. A vakolt felületet LB-KNAUF Feinputz simítóvakolattal kell bevonni. FESTÉS - BONTÁS UTÁNI SÉRÜLÉSEK JAVÍTÁSA Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval Fedő réteg: max. 5 %-ban vízzel hígított CAPAROL Extra BELSŐ PADLÓBURKOLAT ALJZATOK FELÜLET ELŐKÉSZÍTÉSE A meglévő és újonnan készített aljzatokra a burkolataljzatok megfelelő kiegyenlítésére weber niv.profi, por alakú, önterülő aljzatkiegyenlítő használata javasolt. Az aljzat legyen száraz, szilárd, mozgás- és zsugorodásmentes, valamint mentes az elválasztó rétegtől (por, olaj, zsír stb.). A laza felületi részeket előzetesen el kell távolítani. Az alapfelület nedvszívó képességének kiegyenlítésére, valamint a tapadás fokozására minden esetben a weber. niv primer alapozó alkalmazása szükséges. Műszaki paraméterek: Az MSZ EN szabvány szerinti besorolása: CT-C30-F6-B1,0 (+23 C-on, 50%-os relatív páratartalom mellett) Pihentetési idő: max. 10 perc Tűzvédelmi osztály: A1 Nyomószilárdság (28 nap): C30 Hajlítószilárdság (28 nap): F6 Tapadószilárdság (28 nap): B1,0 Kötésidő/járhatóság: 24 óra/cm Max. szemcsenagyság: 4 mm

54 Rétegvastagság: 3-15 mm PSZK-B 02 A félmeleg padlóburkolatok (pl. PVC) aljzatára vonatkozó előírások: A burkolásra szánt ajzat sima, szilárd, zsír-, olaj-, por- és repedésmentes, az utólagos nedvesedés elől elzárt legyen, a burkolás előtti egyensúlyi nedvessége pedig cementbázisú aljzat esetén nem haladja meg a 2 CM%-ot. A nedvességtartalom helyszíni vizsgálatára a CM- (kalcium-karbidos) készülékek a legalkalmasabbak. A mintát a szigetelt aljzat alsó harmadából kell venni. Az aljzat szilárdsága feleljen meg a "rács/karc próbá"-nak (Ri-Ri eszköz + sablon). E szerint a sikeresen elvégzett vizsgálati eredmény legalább 2. fokozatú legyen közepes igénybevétel (középületek). PVC padlóburkolat készítése: Poli-vinil-klorid kötőanyagú padlóburkolat, ásványi töltőanyagot, lágyítót, oldószert, színezéket és csúszásgátló adalékanyagot tartalmaz. A beépítendő burkolat Tarkett IQ Optima típusú vagy ezzel műszakilag egyenértékű termék. A színárnyalatok az építkezés idején határozandók meg. Az egyes tekercsek és mezők, valamint a lábazat felületfolytonosságát biztosítani kell. A burkolatot hálóban, fallal párhuzamosan fektetve, teljes felületen 2 mm vtg. oldószermentes, ragasztóanyaggal készítjük, a meglévő folyosói ajtók küszöbprofilja alá futtatva. A munkák megkezdése előtt a burkolatot szobahőmérsékleten, száraz helyiségben legalább 24 órán keresztül tároljuk. A helyiség hőmérséklete legalább 15 C, maximális relatív páratartalom 65 % (ideális 40-60%). Alkalmazott termék Tarkett IQ Optima Műszaki paraméterek : Szabvány MSZ EN ISO Rugalmas padlóburkoló anyagok. Homogén poli(vinil-klorid) padlóburkoló anyagok. Anyag EN 649 / EN ISO Rugalmas kompakt padlóburkolat Teljes vastagság EN 428 / EN ISO ,0 mm Koptatóréteg vtg. EN 429 / EN ISO ,0 mm Osztályba sorolás EN Tekercsméret EN 427 / EN ISO cm/25 m Súly EN 430 / EN ISO g/m 2 Éghetőség MSZ EN Bfl-s1 Csúszásérték BGR 181 R9 Szín kivitelezés során kiválasztva, tervezői egyeztetéssel Lábazatkialakítás: A kész burkolatra ráültetett, azaz nem ívesen felhajtott lábazat készül. A lábazat rögzítése történhet kontakt ragasztóval vagy alumínium profil segítségével. Előbbi esetében az illesztéseket (faltőben lévőt is) olvadó (hegesztő) zsinórral zárjuk le, a felesleges anyagot gyűrűs késsel eltávolítjuk. Utóbbi esetben pozitív és negatív sarok-, illetve toldóprofilok beépítése szükséges, melyek igényes megjelenést és tartósságot eredményeznek. ÉPÜLETGÉPÉSZET A helyiségen fűtési csővezeték gerincvezeték halad keresztül. A vezeték el van burkolva, az elburkolás alatt nedvesedik a padló, a vezeték valószínűleg szivárog. A helyiség teljes hosszában ki kell cserélni és le kell mázolni. Fűtési hálózat leeresztése. Fűtési vízbetáp vezeték elzárása, leeresztő szelepen keresztül fűtési folyadék leeresztése, felfogása edénybe, szennyvízként történő kiöntése. Takarítás, felmosás. Fűtési hálózat többszöri vegyszeres tisztítása. Horganyzott és fekete fűtési acélcső bontása. Bontása tartó-rögzítő szerkezetekkel, fal- és födémáttörésekkel. A szükséges darabolással, véséssel, majd helyreállítással. Roncsba bontással és elszállítással. DN méretben. A szükséges idomokkal, patentívekkel, radiátor csatlakozás átalakításával. Keletkezett hulladék összegyújtése, elszállítása, takarítással kompletten. Varratnélküli acélcső (MSZ 99), hegesztett kötésekkel, patent ívekkel, szabadon szerelve megerősítésekkel bilincsekkel, fészekvéséssel, helyreállítással. Faláttörésekkel, acél védőcsővel, helyreállítással. Szakaszos nyomáspróbával. A csőhálózatot már a szerelés előtt rozsdátlanítani kell, majd kétszeri rozsda elleni és korróziógátló alapozással kell ellátni. Sárga és szürke színű, műgyanta kötőanyagú, oldószeres festékkel történő festés két rétegben. Méret: Ø76x2,9/fo. Szabadon szerelt csőszakaszokhoz tartószerkezet, falban szerelt cső esetén pedig vakolás, fal helyreállítása, kőművesmunka elvégzése, csempézés, burkolás, festés, linóleum- és parketta helyreállítása, takarítás, kompletten. Fűtési-Hűtési hálózat hőszigetelése, 13 mm vtg. Kaiflex ST nem éghető, zártcellás csőhéj hőszigeteléssel. Horganyzott huzallal, spirálisan végigrögzítve. Gyári technologia szerint szerelve és ragasztva. Aknában elhelyezett felszállók és fűtési alap- és ágvezetékek és felületfűtési bekötővezetékek szigetelése. Ø76x2,9/fo. Radiátorok visszakötése, hegesztés, csavaros kötések ellenperemekkel, apróanyag, tömítéssel kompletten. MEFA gyártmányú függesztőszár átlag 200 mm hosszúsággal, egyik végén M10 csatlakozó méretű, a vezeték méretéhez igazodó hanglágy tömítéssel ellátott kétrészes csőbilinccsel, a másik végén a MEFA tartósínhez kapcsolható rögzítő elemme, helyszíni méretvágásokkal és szükség szerinti toldó elem felhasználásával. DN 50 - DN 100. A tartó és rögzítő szerkezetek rozsdátlanítása, kétszeri rozsda ellen védő mázolással, majd színre festéssel. A tartó szerkezet gyári előírás szerinti szerelése szabadon és mennyezet alatt szerelt acélcső megfogására, rogzítésére. Fúrással, tiplikkel, apróanyaggal, cső befogására, szereléssel, kompletten.

55 PSZK-B 02 A csőhálózat többszöri tisztítása, átmosatása. Feltöltése a rendszernek. A csőhálózat nyomáspróbája, majd a rendszer a készülékekkel való ismételt nyomáspróbája majd az üzemi próba megtartása. Sentinel X300 univerzális tisztítószer központi fűtési rendszerekhez, 1% keveréssel betöltése a fűtési rendszerbe. A rendszerek időszakos ürítése és feltöltése, a munkálatok során. A csőhálózati rendszer ellátása színjelzésekkel, áramlási iránymutató nyilakkal, felirati táblákkal. ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET

56 PSZK-B 03 PC5-PC6 BONTÁSOK, HELYREÁLLÍTÁSOK PSZK-B 03 ÉPÍTÉSZET PC5 teremben meglévő beépített szekrények, lambéria burkolat, fa falburkolat bontása. A bontás és beépítés után a sérült vakolat javítandó. A bontott falburkolatok helyén szárazvakolat készítendő, a gipszkarton felület glettelésével. A vakolt felületek előkészítése után a helyiségben diszperziós fehér festés készüljön. PVC lábazat készítése a hiányzó helyeken. PC6 teremben mennyezeti fa stafniváz eltávolítása. A bontás után a sérült vakolat javítandó a födémen. Felület előkészítése után a födémre diszperziós festés készül. A felületképzések a PSZK-B 02 tétel hasonló munkarészeivel egyidejűleg végezhetőek. Az alkalmazandó festékek és felületek színét a mindenkori épített környezet határozza meg. A felújítási munkák megkezdésekor és befejezésekor a mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ FALBURKOLATOK: VAKOLAT PÓTLÁS, JAVÍTÁS A vakolatjavításokat, pótlásokat LB-KNAUF Premium kézi alapvakolattal vagy azzal műszakilag mindenben megegyező termékkel kell elvégezni. Az alapfelületnek megfelelő szilárdságúnak, por- és szennyeződésmentesnek kell lennie. A falazatok hibáit a vakolás megkezdése előtt legalább három nappal ki kell javítani. El kell távolítani a könnyen mozgó falrészeket. Alapvakolattal ki kell kenni a nagyobb repedéseket, vezetékek hornyait. Felhordását megelőzően min. 1 nappal, a falfelületek egyenletes szívóképességét, stabilitását és a megfelelő tapadóerőt tégla, beton, vegyesfalazat esetében Kontakt VS cementes gúzolóval, speciális esetben Eurosan VS fokozott tapadást biztosító gúzolóval kell biztosítani. Ahol a falszerkezet nem egységes, ott az alapvakolat felső harmadába ágyazott vakolaterősítő üvegháló alkalmazása javasolt. A vakolt felületet LB-KNAUF Feinputz simítóvakolattal kell bevonni. Alapvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >2,5 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >1 N/mm2 Páradiffúziósellenállási szám (µ): kb. 10 Hővezetési tényező: 0,8 W/mK Rétegvastagság: mm Kötőanyag: cement, mészhidrát Simítóvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >1 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >0,5 N/mm2 Páradiffúziósellenállási szám (µ): kb. 14 Hővezetési tényező: 0,8 W/mK Anyagszükséglet: 4-6 kg/m2 Rétegvastagság: kb. 3 mm Kötőanyag: cement, mészhidrát SZÁRAZVAKOLAT A szárazvakolat típusa Knauf rendszerű, vagy azzal műszakilag mindenben egyenértékű termék. A szárazvakolat gipszpogácsákkal ragasztott kivitelben készül, ennek feltétele, hogy a felület egyenetlensége max. 20 mm lehet. A ragasztó réteget Knauf Perlfix gipszpogácsák alkotják, szegélyen 25 cm-es távolságban, középvonalban 35 cm-es távolságban felhordva. A gipszkarton lapok illesztéseinél glettelő gipsz és üvegszálas fugafedő szalag alkalmazása javasolt. A csavarfejeket szintén glettelni kell. A termék műszaki adatai: Knauf W111 szárazvakolat normál gipszkarton lemezzel:

57 Lemezvastagság 12,5 mm Szigetelés vastagsága - PSZK-B 03 FESTÉS: A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. Új vakolt falat telibe kell glettelni, 2 rétegben felhordva a simító anyagot. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval Fedő réteg: max. 5 %-ban vízzel hígított CAPAROL Extra ÉPÜLETGÉPÉSZET A PC5 terem bontandó fa falburkolatáról a split klíma egységet valamint vezetékeit le kell szerelni. A bontási munkák elvégzése után a beltéri egységet vissza kell szerelni, új csőhálózatot kell kiépíteni a meglévővel azonos méretben és anyaggal. A felszerelés után a rendszert a készüléknek megfelelő hűtőközeggel kell feltölteni és az üzemi próbát meg kell tartani a készülék beállításával. ÉPÜLETVILLAMOSSÁG A bontással érintett fal és födém felületekről a gépészeti és elektromos berendezéseket és vezetékeket le és vissza szerelni szükséges. A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak!

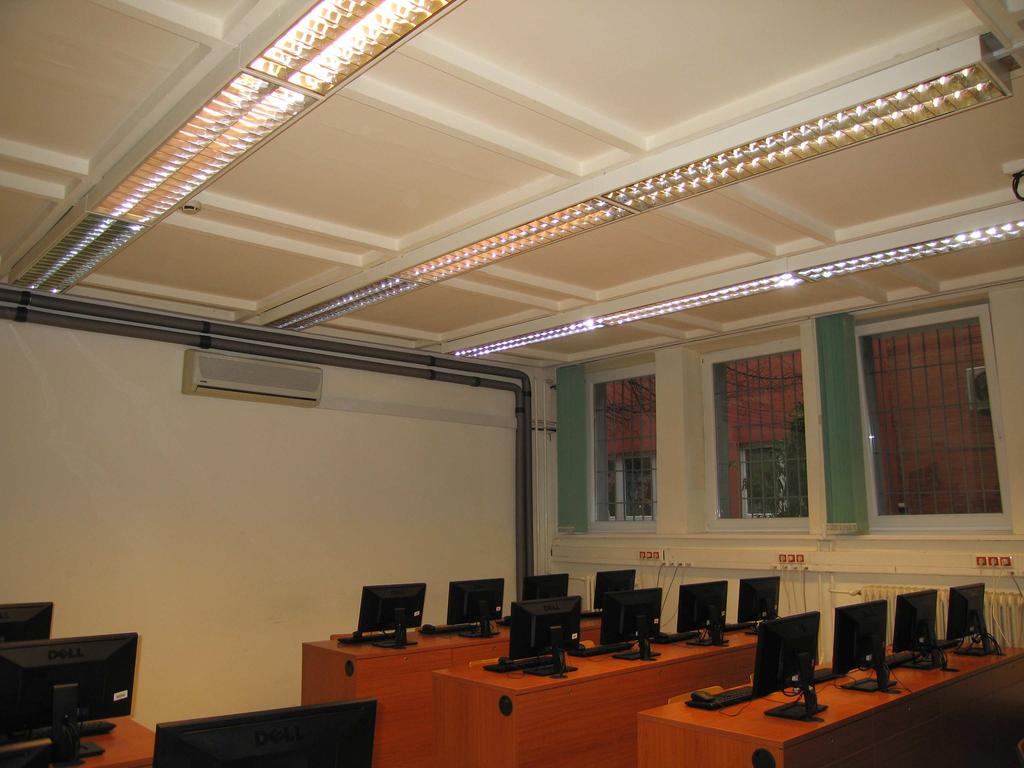

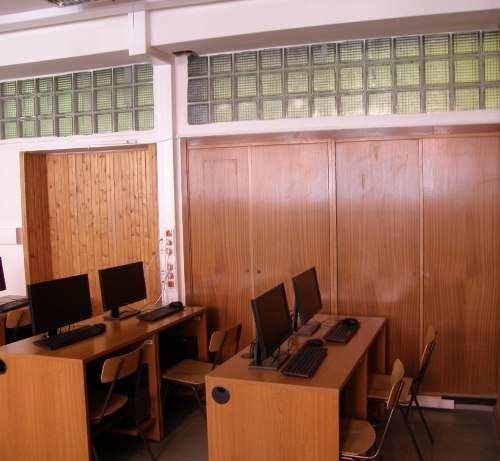

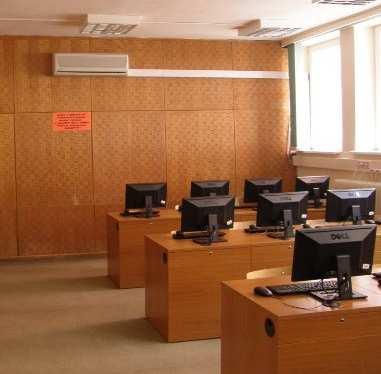

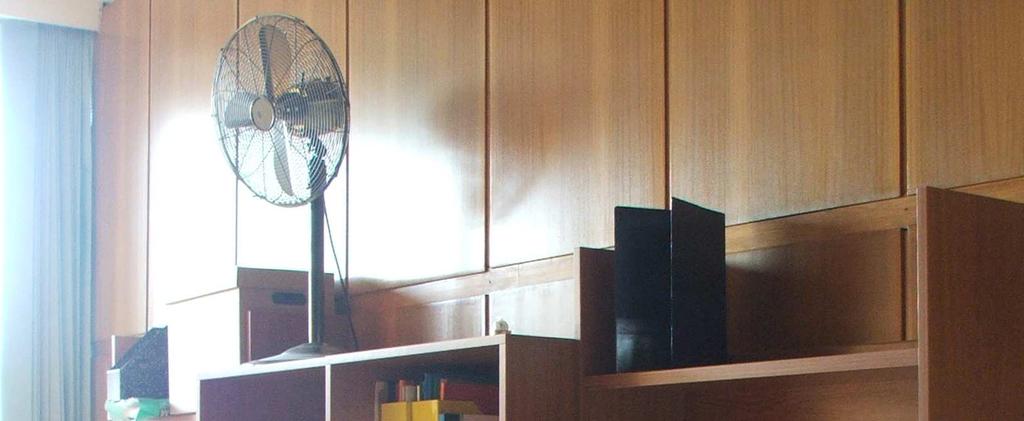

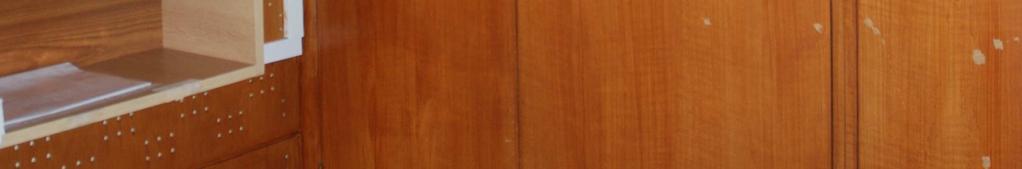

58 MELLÉKLET PSZK-B 03 PC 5 terem - bontandó fa lambéria és beépített szekrény PC 5 terem - bontandó fa falburkolat és beépített szekrény PC6 terem - bontandó mennyezeti fa stafniváz

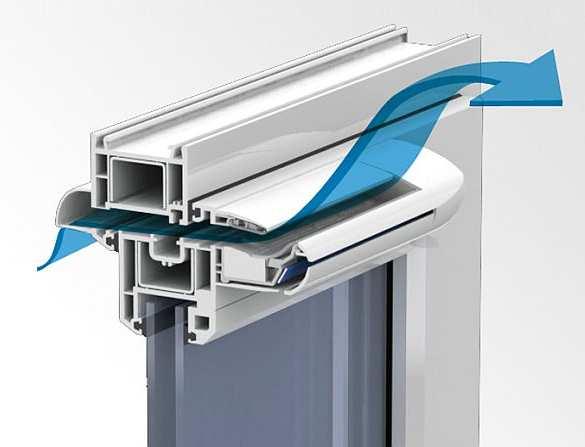

59 PSZK-B 04 PC-TERMEK ABLAKAIRA AERECO LÉGBEVEZETŐ ÉPÍTÉSE PSZK-B 04 ÉPÍTÉSZET Meglévő műanyag nyílászárók felső részén résszellőző utólagos beépítése. Belső oldalon a szárnyra, külsőn oldalon a tokra történő felhelyezéssel. A felújítási munkák megkezdésekor és befejezésekor a mobil bútorok, berendezési tárgyak mozgatása szükséges. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. KÜLSŐ NYÍLÁSZÁRÓ RÉSSZELLŐZŐ UTÓLAGOS BEÉPÍTÉSE Műanyag ablakokra utólag akusztikus (33dB) higroszabályozású szellőző AERECO EMM 705 építendő be. A belső oldalon a szellőző elhelyezése a nyílószárny legfelső részén a gumitömítés és a merevítést tartalmazó profilrész közötti sávban történjen, a külső oldalon a tokszerkezet felső részén, a nyíló szárnyon mart réssel azonos méretben és módon, azzal szemben. Középtömítéses rendszernél a középső tömítést a rés hosszában el kell távolítani. A rések elkészítése után a szárny belső oldalára kell szerelni a légbevezető elemet, a tok külső oldalára az esővédőt. Műszaki tulajdonságok: Léghozam min/max 10Pa-nál Léghozam min/max 40Pa-nál Szín fehér Hangcsillapítás max. nyílásnál, csak légbevezető 33 db MELLÉKLET Átalakítással érintett műanyag nyílászáró Aereco légbevezető elvi működése

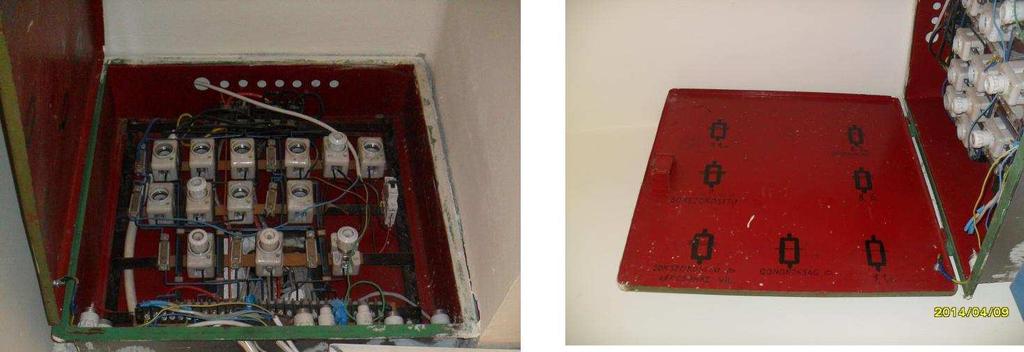

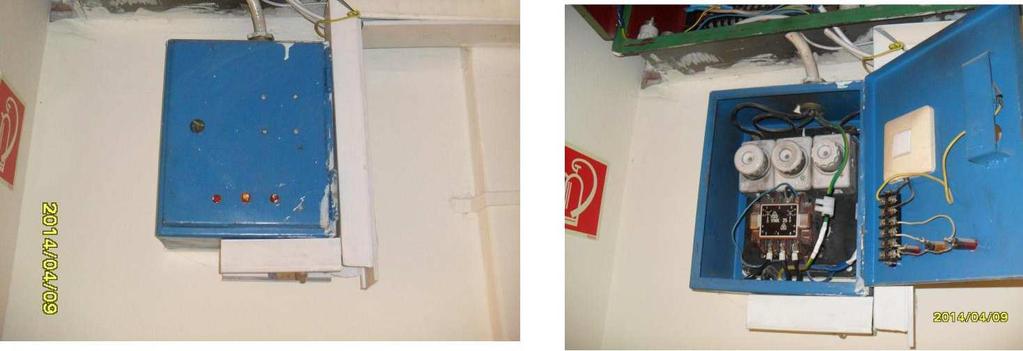

60 PSZK-B 05 PC4 ELŐTTI ELEKTROMOS ELOSZTÓ CSERÉJE PSZK-B 05 ÉPÜLETVILLAMOSSÁG Feladatunk a B oktatási épület alagsori szint B-007 Közlekedőben lévő elavult, túlnyomórészt nem használt (több helyen csak az üres porcelán foglalatok láthatók) leágazásokat tartalmazó elosztótábla elbontása. Az innen élő leágazásokat fel kell deríteni, és betáplálásukat az elbontott biztosítótábla helyére telepítendő új kiselosztóból megoldani. Szükség esetén falburkolat javítása, festés. Elbontott anyag elszállítása, takarítás. A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET - Meglévő állapot Meglévő elosztóberendezés

61 PSZK-B 07 B114, B114/a B113, B113/a FELÚJÍTÁSA PSZK-B 07 ÉPÍTÉSZET Fa falburkolat komplett bontása a belső irodahelyiségekben (114/a és 113/a). A sérült vakolat javítandó, a vakolat leverése nélkül. A felület előkészítése utána az irodákban színes, diszperziós festés készül. A pontos színről a helyszínen a megrendelővel egyeztetni kell. Laminált parketta burkolat javítása, sérült lapok cseréje a meglévővel azonos színűre. A faburkolat bontásából adódó falfelület és padlóburkolat közötti hézagot megfelelő méretű szegélyléccel kell áthidalni. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A felújítási munkák megkezdésekor és befejezésekor a mobil bútorok, berendezési tárgyak mozgatása, valamint a polcok le és felszerelése szükséges. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. B114-ben a konyha sarok felújítása is szükséges. Az ajtólapok mozgatása probléma, így ez cserélendő. BELSŐ FALBURKOLAT VAKOLAT PÓTLÁS, JAVÍTÁS A vakolatjavításokat, pótlásokat LB-KNAUF Premium kézi alapvakolattal vagy azzal műszakilag mindenben megegyező termékkel kell elvégezni. Az alapfelületnek megfelelő szilárdságúnak, por- és szennyeződésmentesnek kell lennie. A falazatok hibáit a vakolás megkezdése előtt legalább három nappal ki kell javítani. El kell távolítani a könnyen mozgó falrészeket. Alapvakolattal ki kell kenni a nagyobb repedéseket, vezetékek hornyait. Felhordását megelőzően min. 1 nappal, a falfelületek egyenletes szívóképességét, stabilitását és a megfelelő tapadóerőt tégla, beton, vegyesfalazat esetében Kontakt VS cementes gúzolóval, speciális esetben Eurosan VS fokozott tapadást biztosító gúzolóval kell biztosítani. Ahol a falszerkezet nem egységes, ott az alapvakolat felső harmadába ágyazott vakolaterősítő üvegháló alkalmazása javasolt. A vakolt felületet LB-KNAUF Feinputz simítóvakolattal kell bevonni. Alapvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >2,5 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >1 N/mm2 Páradiffúziósellenállási szám (µ): kb. 10 Hővezetési tényező: 0,8 W/mK Rétegvastagság: mm Kötőanyag: cement, mészhidrát Simítóvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >1 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >0,5 N/mm2 Páradiffúziósellenállási szám (µ): kb. 14 Hővezetési tényező: 0,8 W/mK Anyagszükséglet: 4-6 kg/m2 Rétegvastagság: kb. 3 mm Kötőanyag: cement, mészhidrát FESTÉS FELÜLET ELŐKÉSZÍTÉS A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. Új vakolt falat telibe kell glettelni, 2 rétegben felhordva a simító anyagot. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni.

62 PSZK-B 07 DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval Fedő réteg: max. 5 %-ban vízzel hígított CAPAROL Extra BELSŐ PADLÓBURKOLAT LAMINÁLT PARKETTA JAVÍTÁSA Az irodahelyiségben ahol szükséges, magas kopásállóságú laminált parketta lapokkal kell a padlóburkolat javítását és kiegészítését elvégezni. A sérült padlóburkolatot a sérülés helyén bontani szükséges. Az új lapokat teljes felületen szükséges ragasztani egykomponensű, oldószermentes, rugalmas poliuretán ragasztóval (pl: MAPEI, Ultrabond, P990 1K). új burkolatrész alatt szükség esetén felületkiegyenlítést kell végezni önterülő aljzatkiegyenlítő (pl: LB-Knauf NivoBond 3-15) alkalmazásával a megfelelő rétegvastagsággal A cserélt lapok a meglévő burkolattal megegyező színűek és felületi minőségűek kell hogy legyenek. A új és megmaradó parketta felületeket alumínium burkolatváltó profillal kell elválasztani egymástól. Az új szegélyléceket úgy kell kiválasztani, hogy azok a falburkolat elbontásából adódó burkolati hézagot maradéktalanul eltakarják. Az újonnan elhelyezett szegélylécek mögött, rejtetten kábelek vezetését is lehetővé kell tenni, így nem alkalmazható teljesen tömör szegélyléc. Laminált fa szegőléc alkalmazása javasolt, a padlóburkolattal azonos dekorfelülettel. Ajánlott termék: Eurowood 3-sávos laminált parketta Elvárt műszaki tuljdonságok: vastagság: 8 mm kopásállóság: 32 illesztés: Klick hordozó réteg: HDF felület: laminált ÉPÜLETVILLAMOSSÁG A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! A lebontott villamos hálózat helyett falon kívüli, parapetcsatornás illetve fali mini csatornás hálózat-struktúrát fogunk alkalmazni. A helyiség két hosszfalán végigmenő parapetcsatornát fogunk alkalmazni. A helyiégek mindegyikében 4 munkahelyet feltételezünk, melyek mindegyikéhez 2 IT végpon és 4 erősáramú dug-alj tartozik. A szükséges áramkörök száma megegyezik az adott helyiséget tápláló áramkörök számával, a háttérhálózat bővítésének elkerülése végett. A csatornák keresztmetszetének választásakor számoltunk az esetleges bővítési lehetőséggel. Ezt a kivitelezőnek is figyelembe kell vennie, és minimum 50%-os tartalékhellyel kell a tartószerkezet kialakítania.

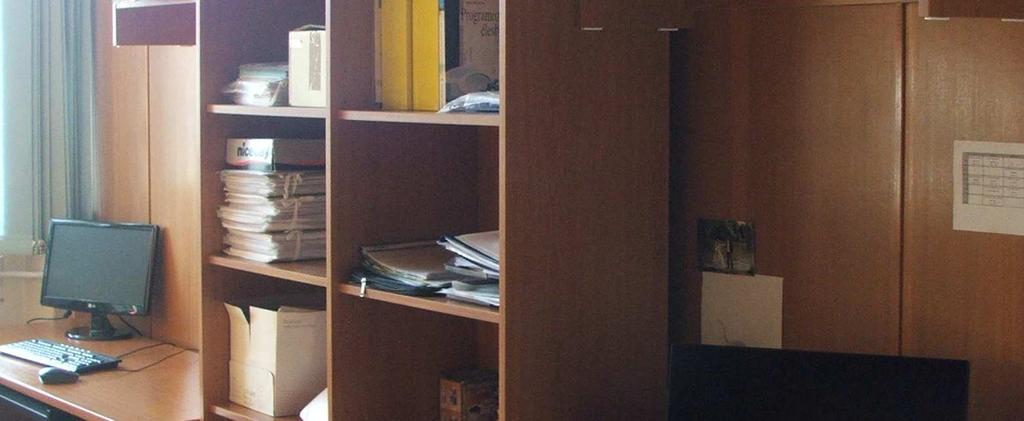

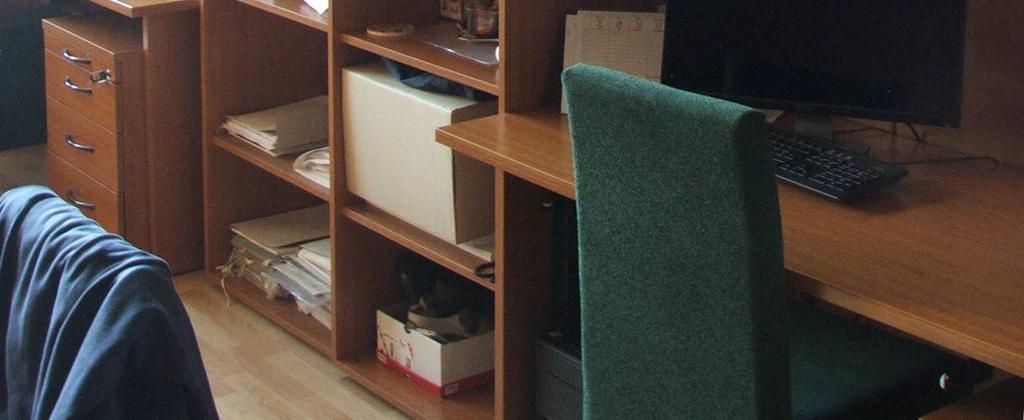

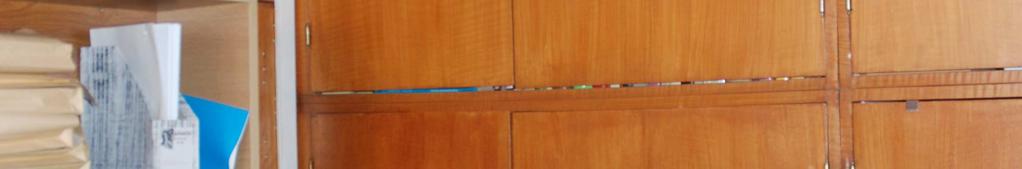

63 MELLÉKLET PSZK-B iroda - javítandó szekrényajtó 114/a iroda - bontandó falburkolat

64 PSZK-B 08 ÁLMENNYEZETI LAPOK CSERÉJE PSZK-B 08 ÉPÍTÉSZET Látszó bordás álmennyezeti lapok cseréje felmérés alapján. Sérült, erősen szennyezett lapok cseréje, amennyiben a sérülés mértéke nagyobb mint 3% vagy az elkoszolódás mértéke minimum 30-35%. Az újonnan beépítendő lapoknak mind műszakilag, mind esztétikailag meg kell egyezniük a cserélendő lapok minőségével. A kiírt mennyiség 10% tartalékot tartalmaz a későbbi javítások miatt. Ahol szükséges, pótolni vagy javítani kell a sérült bordavázat. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. ÁLMENNYEZETEK Az épületben gipsz álmennyezeti lapok cseréje szükséges a mellékletben szereplő helyiségkönyv alapján. Az egyes típusoknak az alább részletezett műszaki tulajdonsággal rendelkezniük, vagy azzal műszakilag és esztétikailag egyenértékűnek kell lenniük. 3. TÍPUS: RIGIPS Casoprano, Casostar, gipsz álmennyezeti lap, egyenes élképzéssel, 60/60 cm méretben Műszaki adatok: anyagtípus: gipszkarton lap páraállóság: RH 90% tömeg (kg/m2): 6,5 méretek (mm): 600/600/8 tűzvédelmi osztály: A2-s1, d0 DIN EN SZABVÁNY SZERINT szín: fehér ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak!

65 PSZK-B 09 TISZTASÁGI FESTÉSEK PSZK-B 09 ÉPÍTÉSZET Az épületben a folyosókon, közös helyiségekben és egyes tantermekben előzetes felmérés alapján tisztasági festést kell végezni, a szükséges felújítási munkákkal együtt (repedések, lyukak javítása, glettelés). Az érintett helyiségben a mellékletben található helyiségkönyv alapján kell a tisztasági festést elvégezni. A megadott méretek azon falfelületek területei, melyeken 30-35% feletti felületi sérülés, illetve elkoszolódás tapasztalható. Az egyes helyiségekben, amennyiben nem az összes felületet szükséges átfesteni, ott a megadott m 2 -nek megfelelően falsaroktól, falsarokig, illetve a folyosók esetében ajtó nyílástól, ajtónyílásig terjedő felületeket kell egy felületként kezelni és egységesen festeni. Egyes helyiségekben a padló burkolat lábazata elvált a faltól. A festés megkezdése előtt ezeket a levált kerámia burkolatokat vissza kell ragasztani MAPEI Keraflex S1 szürke színű, hosszú nyitott idejű, rugalmas, lecsúszásmentes cement kötésű ragasztóhabarccsal. Az alkalmazandó festékek színét a mindenkori épített környezet határozza meg. Azon falszakaszokon, ahol az átfestés előtt is belsőépítészeti elemként színes falmezők találhatóak, ott a felújítást követően is vissza kell azokat festeni. A felújítási munkák megkezdésekor mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ FALBURKOLATOK FESTÉS A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket ki kell javítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: Fedő réteg: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított CAPAROL Extra

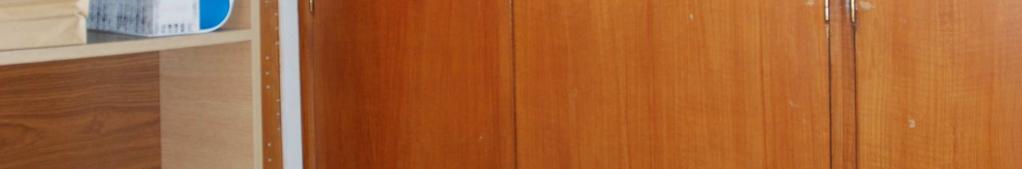

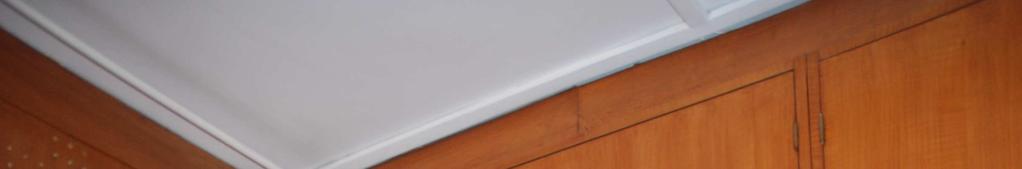

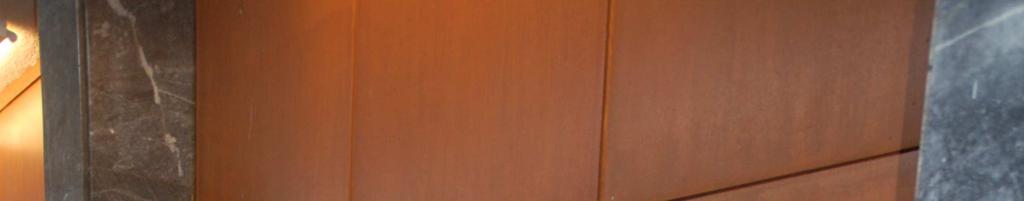

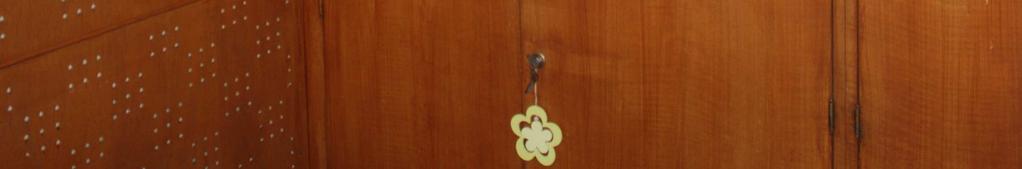

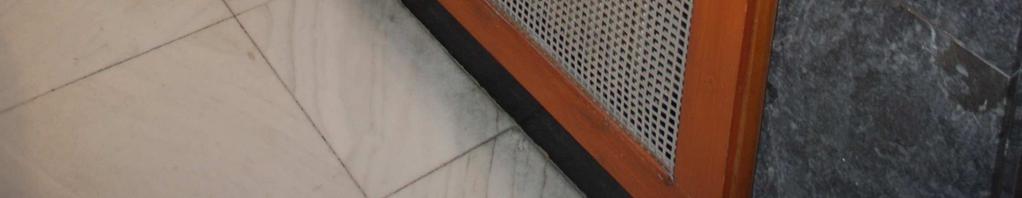

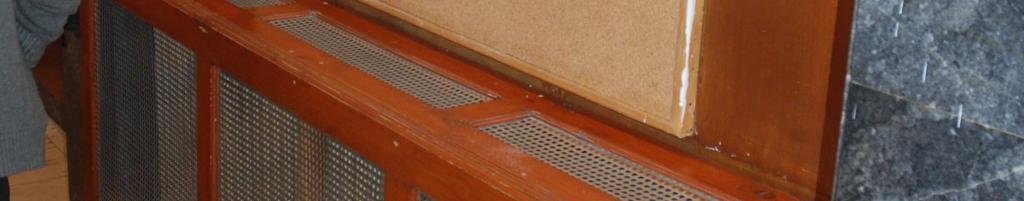

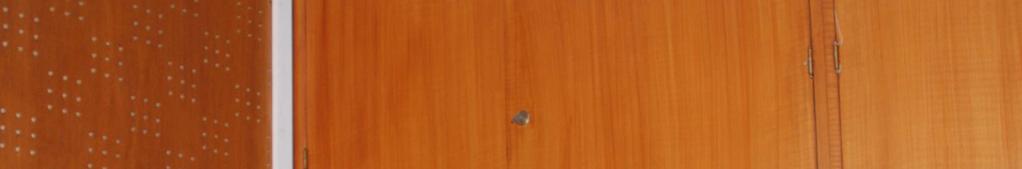

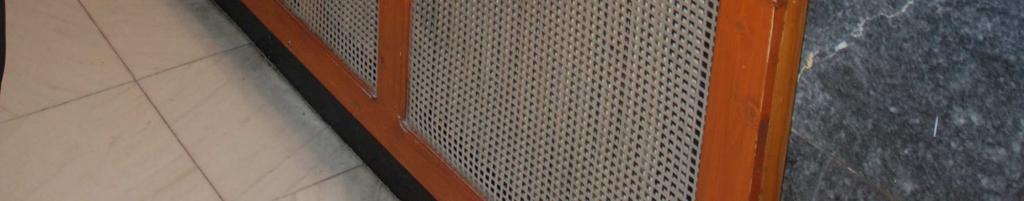

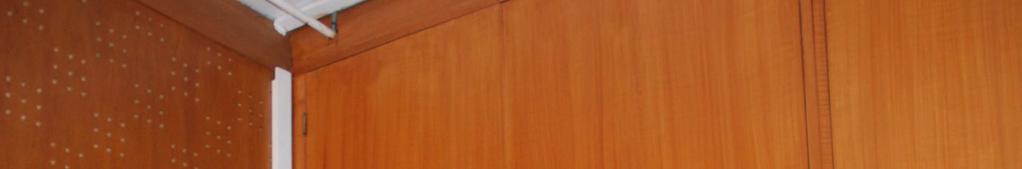

66 PSZK-B 11 B103/b IRODA FELÚJÍTÁSA, ÚJ AJTÓ KILAKÍTÁSA PSZK-B 11 ÉPÍTÉSZET Fa falburkolat bontása vázszerkezettel együtt kompletten, valamint a fa beépített szekrény részleges bontása az újonnan kialakítandó ajtónyílás előtt. Utólagos nyílás kialakítása az iroda folyosó felé eső szakipari falban. Földszinti iroda átalakítás során kibontott, sérülésmentes fa beltéri ajtólap felhasználásával, 75/200 cm névleges mérettel, folyosói meglévő ajtókkal megegyező tokkialakítással, furatolt faforgácslap szárnnyal, furnérozott felülettel. A sérült vakolat javítandó. A felület előkészítése utána az irodában színes, diszperziós festés készül. A pontos színről a helyszínen a megrendelővel egyeztetni kell. Gipszkarton falburkolat készítése 1rtg 12,5 mm gipszkarton lap borítással, az elbontott beépített szekrény mögötti szakipari fal faburkolatára erősítve, a gipszkarton felület glettelésével. Az elbontott beépített szekrény helyén laminált parketta fektetése teljes felületű ragasztással, az aljzat megfelelő kiegyenlítése után. A faburkolat bontásából adódó falfelület és padlóburkolat közötti hézagot megfelelő méretű szegélyléccel kell áthidalni. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A felújítási munkák megkezdésekor és befejezésekor a mobil bútorok, berendezési tárgyak mozgatása szükséges. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ NYÍLÁSZÁRÓ BELTÉRI EGYSZÁRNYÚ FA AJTÓ (JOBBOS) Elvárt műszaki tulajdonságok: Névleges méret: 75/200 (DIN szerint) Besorolás: mechanikai igénybevételi osztály S(erős); klimatikai igénybevételi osztály I.(alacsony) Felületképzés: furnérozott Lapvastagság: 40 mm Élképzés: szögletes Szárny: furatolt faforgácslap Pántok: V4426 háromrészes Zár: PZ (biztonsági) zár Tok: átfogótok, MDF Kilincs: rozsdamentes acél kilincs BELSŐ FALBURKOLAT VAKOLAT PÓTLÁS, JAVÍTÁS A vakolatjavításokat, pótlásokat LB-KNAUF Premium kézi alapvakolattal vagy azzal műszakilag mindenben megegyező termékkel kell elvégezni. Az alapfelületnek megfelelő szilárdságúnak, por- és szennyeződésmentesnek kell lennie. A falazatok hibáit a vakolás megkezdése előtt legalább három nappal ki kell javítani. El kell távolítani a könnyen mozgó falrészeket. Alapvakolattal ki kell kenni a nagyobb repedéseket, vezetékek hornyait. Felhordását megelőzően min. 1 nappal, a falfelületek egyenletes szívóképességét, stabilitását és a megfelelő tapadóerőt tégla, beton, vegyesfalazat esetében Kontakt VS cementes gúzolóval, speciális esetben Eurosan VS fokozott tapadást biztosító gúzolóval kell biztosítani. Ahol a falszerkezet nem egységes, ott az alapvakolat felső harmadába ágyazott vakolaterősítő üvegháló alkalmazása javasolt. A vakolt felületet LB-KNAUF Feinputz simítóvakolattal kell bevonni. Alapvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >2,5 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >1 N/mm2 Páradiffúziósellenállási szám (µ): kb. 10

67 Hővezetési tényező: Rétegvastagság: Kötőanyag: 0,8 W/mK mm cement, mészhidrát PSZK-B 11 Simítóvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >1 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >0,5 N/mm2 Páradiffúziósellenállási szám (µ): kb. 14 Hővezetési tényező: 0,8 W/mK Anyagszükséglet: 4-6 kg/m2 Rétegvastagság: kb. 3 mm Kötőanyag: cement, mészhidrát GIPSZKARTON FALBURKOLAT A gipszkarton falburkolat ajánlott típusa Rigips rendszerű, vagy azzal műszakilag mindenben egyenértékű termék. A gipszkarton lapokat a szakipari fal fa burkolatának eltávolítása nélkül, ahhoz csavarozással kell rögzíteni. A gipszkarton lapok illesztéseinél glettelő gipsz és üvegszálas fugafedő szalag alkalmazása javasolt. A csavarfejeket szintén glettelni kell. A termék műszaki adatai: Rigips RB 12,5 mm-es normál gipszkarton lemez: Lemezvastagság 12,5 mm FESTÉS FELÜLET ELŐKÉSZÍTÉS A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. Új vakolt falat telibe kell glettelni, 2 rétegben felhordva a simító anyagot. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag Fényességi fok Javasolt rétegszám Tisztíthatóság: műgyanta diszperzió matt 1-2 réteg mosásálló Rétegfelépítés: Alapozás: Fedő réteg: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított CAPAROL Extra BELSŐ PADLÓBURKOLAT LAMINÁLT PARKETTA JAVÍTÁSA, PÓTLÁSA Az irodahelyiségben ahol szükséges, magas kopásállóságú laminált parketta lapokkal kell a padlóburkolat kiegészítését. A lapokat teljes felületen szükséges ragasztani egykomponensű, oldószermentes, rugalmas poliuretán ragsztóval (pl: MAPEI,

68 PSZK-B 11 Ultrabond, P990 1K). A cserélt és kiegészítő lapok a meglévő burkolattal megegyező színűek és felületi minőségűek kell hogy legyenek. Az elbontott beépített szekrény szakasz alatt kialakított új burkolatrész alatt szükség esetén felületkiegyenlítést kell végezni önterülő aljzatkiegyenlítő (pl: LB-Knauf NivoBond 3-15) alkalmazásával a megfelelő rétegvastagsággal. Az új burkolatrészt alumínium burkolatváltó és burkolatzáró profil beépítésével kell a meglévő burkolatokhoz és az új nyílászáró küszöbéhez csatlakoztatni. Az új szegélyléceket úgy kell kiválasztani, hogy azok a falburkolat elbontásából adódó burkolati hézagot maradéktalanul eltakarják. Az újonnan elhelyezett szegélylécek mögött, rejtetten kábelek vezetését is lehetővé kell tenni, így nem alkalmazható teljesen tömör szegélyléc. Laminált fa szegőléc alkalmazása javasolt, a padlóburkolattal azonos dekorfelülettel. Ajánlott termék: Eurowood 3-sávos laminált parketta Elvárt műszaki tuljdonságok: vastagság: 8 mm kopásállóság: 32 illesztés: Klick hordozó réteg: HDF felület: laminált KAPCSOLÓDÓ TERVEK: É-PSZK-B 11.1 B103/B IRODA - ÚJ AJTÓ BEÉPÍTÉSE M=1:50 ÉPÜLETVILLAMOSSÁG A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! A lebontott villamos hálózat helyett falon kívüli, parapetcsatornás illetve fali mini csatornás hálózat-struktúrát fogunk alkalmazni. A helyiség két hosszfalán végigmenő parapet-csatornát fogunk alkalmazni. A helyiségek mindegyikében 4 munkahelyet feltételezünk, melyek mindegyikéhez 2 IT végpont (telefon+internet) és 4 erősáramú dug.alj. tartozik. A szükséges áramkörök száma megegyezik az adott helyiséget tápláló áramkörök számával, a háttérhálózat bővítésének elkerülése végett. A csatornák keresztmetszetének választásakor számoltunk az esetleges bővítési lehetőséggel. Ezt a kivitelezőnek is figyelembe kell vennie, és minimum 50%-os tartalékhellyel kell a tartószerkezet kialakítania. ÉPÜLETGÉPÉSZET B103/b irodánál található folyosói radiátor leszerelése új ajtó kialakítása miatt. Fűtési hálózat leürítése nélkül radiátor leszerelése, bekötő csővezeték elbontása átvágással, véséssel, tartószerkezet elbontásával. Megmaradó csőcsonkok lezárása hegesztéssel, csiszolással, festéssel eredetivel megegyező színre. Fal helyreállításával, vakolás, kőművesmunka elvégzése, festés, takarítás, bútormozgatás, kompletten. Feltöltése a rendszernek. A csőhálózat szakaszos nyomáspróbája, majd a rendszer a készülékekkel való ismételt nyomáspróbája majd az üzemi próba megtartása. Sentinel X300 univerzális tisztítószer központi fűtési rendszerekhez, 1% keveréssel betöltése a fűtési rendszerbe. MELLÉKLET Bontandó beépített szekrényrész Bontandó folyosói radiátor és elburkolás

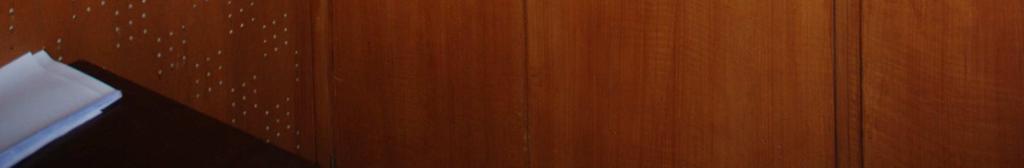

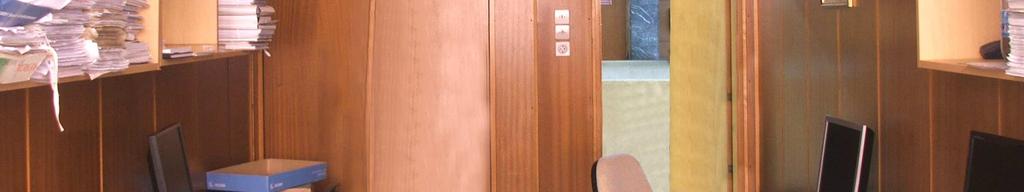

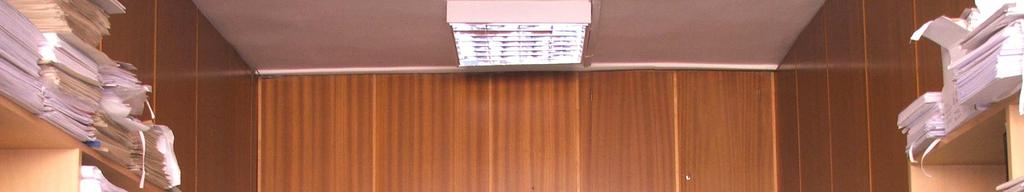

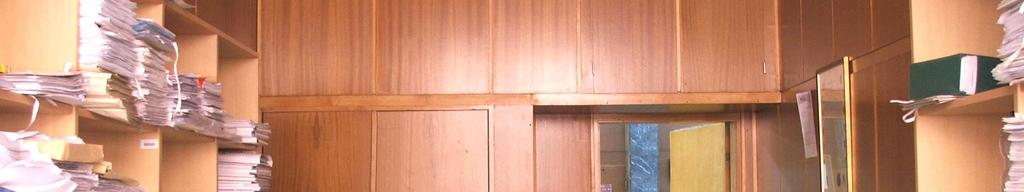

69 PSZK-B 12 B105 IRODA FELÚJÍTÁSA PSZK-B 12 ÉPÍTÉSZET Fa falburkolat bontása vázszerkezettel együtt kompletten, valamint a fa beépített szekrény teljes bontása és új beépített szekrény készítése 19 mm vastag furnérozott MDF bútorlapokból. A bútorlapok színét a helyszínen a megrendelővel egyeztetni szükséges. Az elbontott falburkolat helyén a sérült vakolat javítandó. A felület előkészítése utána az irodában színes, diszperziós festés készül. A pontos színről a helyszínen a megrendelővel egyeztetni kell. Laminált parketta burkolat javítása, sérült lapok cseréje a meglévővel azonos színűre. A faburkolat bontásából adódó falfelület és padlóburkolat közötti hézagot megfelelő méretű szegélyléccel kell áthidalni. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A felújítási munkák megkezdésekor és befejezésekor a mobil bútorok, berendezési tárgyak mozgatása, valamint a falra csavarozott polcok le- és felszerelése szükséges. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ FALBURKOLAT VAKOLAT PÓTLÁS, JAVÍTÁS A vakolatjavításokat, pótlásokat LB-KNAUF Premium kézi alapvakolattal vagy azzal műszakilag mindenben megegyező termékkel kell elvégezni. Az alapfelületnek megfelelő szilárdságúnak, por- és szennyeződésmentesnek kell lennie. A falazatok hibáit a vakolás megkezdése előtt legalább három nappal ki kell javítani. El kell távolítani a könnyen mozgó falrészeket. Alapvakolattal ki kell kenni a nagyobb repedéseket, vezetékek hornyait. Felhordását megelőzően min. 1 nappal, a falfelületek egyenletes szívóképességét, stabilitását és a megfelelő tapadóerőt tégla, beton, vegyesfalazat esetében Kontakt VS cementes gúzolóval, speciális esetben Eurosan VS fokozott tapadást biztosító gúzolóval kell biztosítani. Ahol a falszerkezet nem egységes, ott az alapvakolat felső harmadába ágyazott vakolaterősítő üvegháló alkalmazása javasolt. A vakolt felületet LB-KNAUF Feinputz simítóvakolattal kell bevonni. Alapvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >2,5 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >1 N/mm2 Páradiffúziósellenállási szám (µ): kb. 10 Hővezetési tényező: 0,8 W/mK Rétegvastagság: mm Kötőanyag: cement, mészhidrát Simítóvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >1 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >0,5 N/mm2 Páradiffúziósellenállási szám (µ): kb. 14 Hővezetési tényező: 0,8 W/mK Anyagszükséglet: 4-6 kg/m2 Rétegvastagság: kb. 3 mm Kötőanyag: cement, mészhidrát FESTÉS FELÜLET ELŐKÉSZÍTÉS A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen.

70 PSZK-B 12 A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. Új vakolt falat telibe kell glettelni, 2 rétegben felhordva a simító anyagot. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag Fényességi fok Javasolt rétegszám Tisztíthatóság: műgyanta diszperzió matt 1-2 réteg mosásálló Rétegfelépítés: Alapozás: Fedő réteg: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított CAPAROL Extra BELSŐ PADLÓBURKOLAT LAMINÁLT PARKETTA JAVÍTÁSA, PÓTLÁSA Az irodahelyiségben ahol szükséges, magas kopásállóságú laminált parketta lapokkal kell a padlóburkolat javítását és kiegészítését elvégezni. A lapokat teljes felületen szükséges ragasztani egykomponensű, oldószermentes, rugalmas poliuretán ragsztóval (pl: MAPEI, Ultrabond, P990 1K). A cserélt és kiegészítő lapok a meglévő burkolattal megegyező színűek és felületi minőségűek kell hogy legyenek. Az elbontott beépített szekrény szakasz alatt kialakított új burkolatrész alatt szükség esetén felületkiegyenlítést kell végezni önterülő aljzatkiegyenlítő (pl: LB-Knauf NivoBond 3-15) alkalmazásával a megfelelő rétegvastagsággal. Az új burkolatrészt alumínium burkolatváltó és burkolatzáró profil beépítésével kell a meglévő burkolatokhoz és az új nyílászáró küszöbéhez csatlakoztatni. Az új szegélyléceket úgy kell kiválasztani, hogy azok a falburkolat elbontásából adódó burkolati hézagot maradéktalanul eltakarják. Az újonnan elhelyezett szegélylécek mögött, rejtetten kábelek vezetését is lehetővé kell tenni, így nem alkalmazható teljesen tömör szegélyléc. Laminált fa szegőléc alkalmazása javasolt, a padlóburkolattal azonos dekorfelülettel. Ajánlott termék: Eurowood 3-sávos laminált parketta Elvárt műszaki tuljdonságok: vastagság: 8 mm kopásállóság: 32 illesztés: Klick hordozó réteg: HDF felület: laminált KAPCSOLÓDÓ TERVEK: É-PSZK-B 12.1 B105 IRODA - BEÉPÍTETT SZEKRÉNY TERVE M=1:25 ÉPÜLETVILLAMOSSÁG A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! A lebontott villamos hálózat helyett falon kívüli, parapetcsatornás illetve fali mini csatornás hálózat-struktúrát fogunk alkalmazni. A helyiség két hosszfalán végigmenő parapet-csatornát fogunk alkalmazni. A helyiségek mindegyikében 4 munkahelyet feltételezünk, melyek mindegyikéhez 2 IT végpont (telefon+internet) és 4 erősáramú dug.alj. tartozik. A szükséges áramkörök száma megegyezik az adott helyiséget tápláló áramkörök számával, a háttérhálózat bővítésének

71 PSZK-B 12 elkerülése végett. A csatornák keresztmetszetének választásakor számoltunk az esetleges bővítési lehetőséggel. Ezt a kivitelezőnek is figyelembe kell vennie, és minimum 50%-os tartalékhellyel kell a tartószerkezet kialakítania. MELLÉKLET Bontandó beépített szekrény és falburkolat

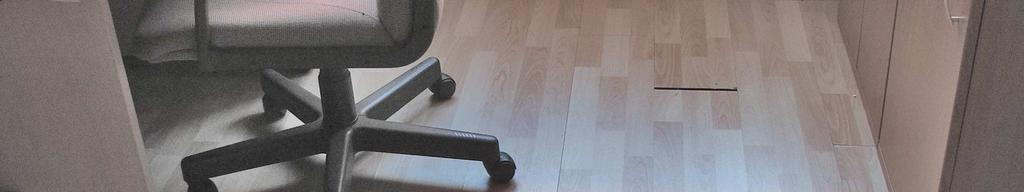

72 PSZK-B 13 B107 IRODÁBAN PARKETTÁZÁS JAVÍTÁSA PSZK-B 13 ÉPÍTÉSZET Az irodában több helyen szétcsúszott a laminált parketta burkolat az illesztések mentén. Laminált parketta burkolat javítása, sérült lapok cseréje a meglévővel azonos színűre. A felújítási munkák megkezdésekor és befejezésekor a mobil bútorok, berendezési tárgyak mozgatása szükséges. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ PADLÓBURKOLAT LAMINÁLT PARKETTA JAVÍTÁSA, PÓTLÁSA Az irodahelyiségben ahol szükséges, magas kopásállóságú laminált parketta lapokkal kell a padlóburkolat javítását és kiegészítését elvégezni. A lapokat teljes felületen szükséges ragasztani egykomponensű, oldószermentes, rugalmas poliuretán ragsztóval (pl: MAPEI, Ultrabond, P990 1K). A cserélt és kiegészítő lapok a meglévő burkolattal megegyező színűek és felületi minőségűek kell hogy legyenek. Az elbontott burkolatrészek alatt szükség esetén felületkiegyenlítést kell végezni önterülő aljzatkiegyenlítő (pl: LB-Knauf NivoBond 3-15) alkalmazásával a megfelelő rétegvastagsággal. Ajánlott termék: Eurowood 3-sávos laminált parketta Elvárt műszaki tuljdonságok: vastagság: 8 mm kopásállóság: 32 illesztés: Klick hordozó réteg: HDF felület: laminált MELLÉKLET Javítandó laminált parketta burkolat

73 PSZK-B 14 B09 IRODA AJTAJÁNAK MEGFORDÍTÁSA PSZK-B 14 ÉPÍTÉSZET B09 belső irodahelyiségébe vezető fa szerkezetű ajtó nyitásirányát meg kell fordítani, hogy az iroda helyiség felé nyíljon. Az ajtót tokszerkezetével együtt ki kell bontani, majd fordított állásban visszaépíteni az eredeti falnyílásba. Törekedni kell a sérülésmentes bontásra. Bontásból adódó vakolati sérülések javítása, festési javításokkal együtt. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni.

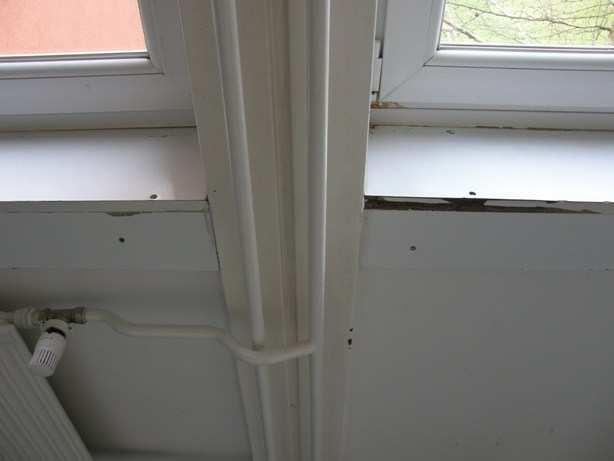

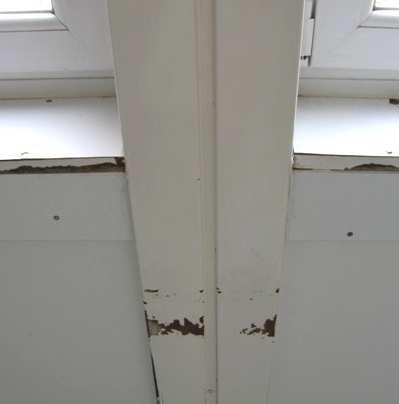

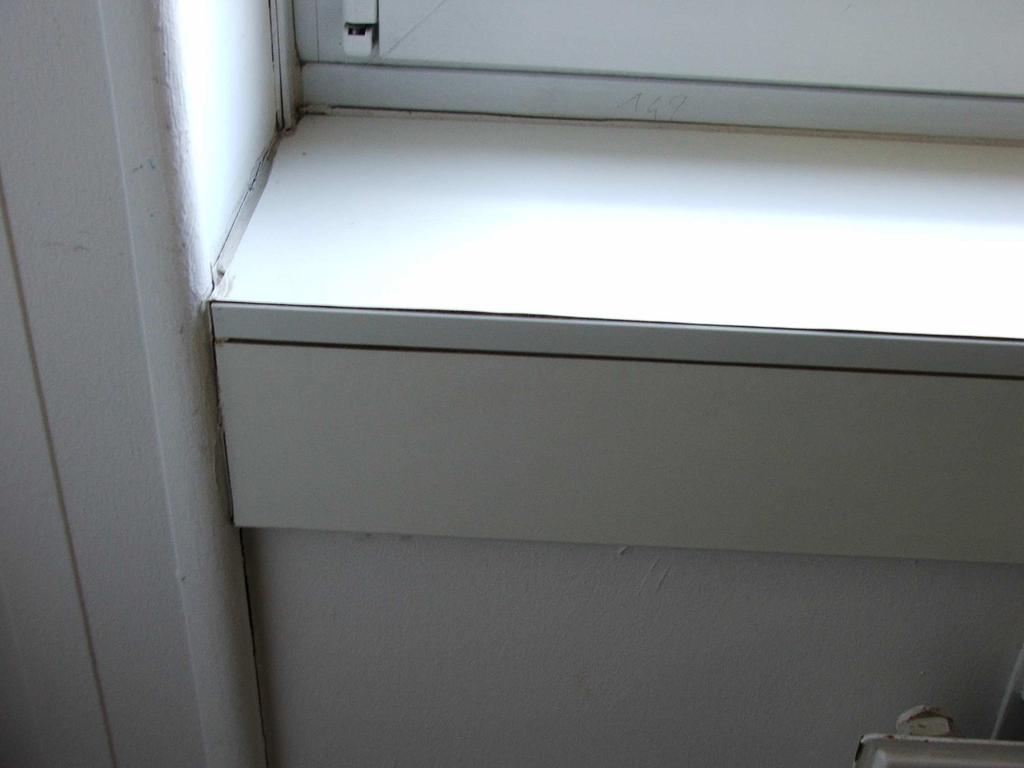

74 PSZK-C 01 ABLAK BELSŐ PÁRKÁNY CSERE PSZK-C 01 ÉPÍTÉSZET Meglévő fa belső ablakkönyöklő bontása. Új könyöklő kialakítása a meglévővel megegyező méretben, 18 mm vtg melamin laminált MDF bútorlapból, fehér felülettel, rejtett csavaros rögzítéssel. A párkányok elhelyezése után a csatlakozó szerkezetek mentén (fal, oszlop, nyílászáró) az illesztési hézagokat rugalmas szilikon tömítő anyaggal kell kihúzni. A bontásból adódó festés sérülések javítandók. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. MELLÉKLET Meglévő, rossz állapotú könyöklő Minta könyöklő az 1. emeleti mosdók előtt

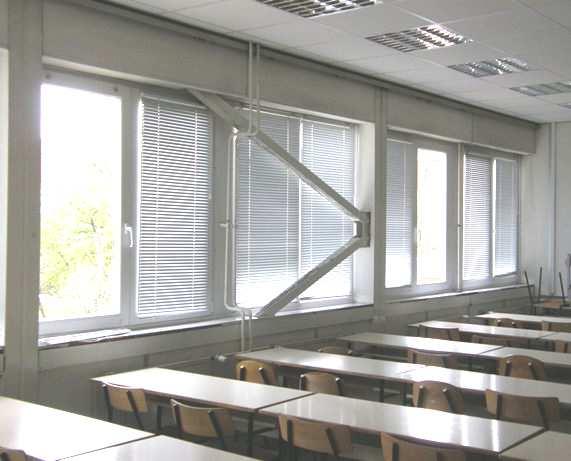

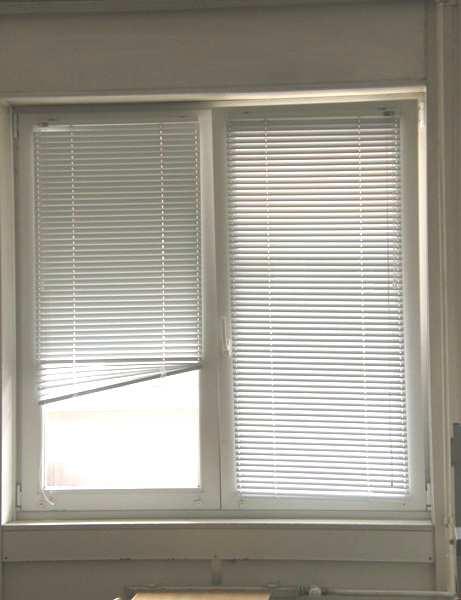

75 PSZK-C 02 RELUXÁK JAVÍTÁSA PSZK-C 02 ÉPÍTÉSZET Két szinten, szintenként mind a négy tanteremben (A, B, C, D, E, F, G, H tantermek) a reluxák átvizsgálása szükséges, szükség szerinti javításokkal, cserével. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. MELLÉKLET

76 PSZK-C 03 KÖZLEKEDŐK FÉM OSZLOPAINAK MÁZOLÁSA PSZK-C 03 ÉPÍTÉSZET A közlekedők fém oszlopainak mázolása a teljes épületben. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ BURKOLAT MÁZOLÁS Kül- és beltéri fa-, fémfelületek mázolása speciális tulajdonságú, vízlepergető átvonó festékkel történjen. Javasolt anyag TRINÁT magasfényű vízlepergető zománcfesték. Felület előkészítése: Fémfelületnél el kell távolítani a port, az olaj vagy kenőanyag nyomokat TRINÁT Szintetikus hígítóval. A laza, pergő rozsdát vagy régi, nem tapadó festékréteget drótkefével alaposan le kell dörzsölni. A fém későbbi rozsdásodásának megakadályozása érdekében a felületet át kell festeni TRINÁT Korróziógátló alapozóval. A tartósabb bevonat érdekében a felületet TRINÁT Mesteralapozóval vagy TRINÁT Univerzális alapozóval kell átfesteni. ÉPÜLETVILLAMOSSÁG A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! A bontás során meg kell vizsgálni az oszlopok jelenlegi EPH-rendszerbe való bekötöttségét ( műszeres vizsgálattal ) és annak esetleges hiánya esetén azt pótolni kell! MELLÉKLET

77 PSZK-C 04 AJTÓLAP CSERE PSZK-C 04 ÉPÍTÉSZET Kétszárnyú fa ajtó lapjainak cseréje az alagsori közlekedőben. A szemközt lévő HÖK iroda már korábban cserélt ajtajával azonos megjelenésű, műszaki tulajdonságú fa ajtólapok felhelyezése szükséges, a meglévő, megmaradó tokokhoz illesztve. Az érintett ajtók névleges mérete 160/210 cm. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ NYÍLÁSZÁRÓ: BELTÉRI KÉTSZÁRNYÚ FA AJTÓ LAPJAI Elvárt műszaki tulajdonságok: Névleges méret: 160/210 cm Besorolás: mechanikai igénybevételi osztály S(erős); klimatikai igénybevételi osztály I.(alacsony) Felületképzés: CPL laminált, fehér színben Lapvastagság: 40 mm Élképzés: szögletes Szárny: furatolt faforgácslap Pántok: V4426 háromrészes Zár: PZ (biztonsági) zár Kilincs: rozsdamentes acél kilincs MELLÉKLET Cserélendő ajtólapok

78 PSZK-C 05 ÁLMENNYZETI LAPOK CSERÉJE PSZK-C 05 ÉPÍTÉSZET Látszó bordás álmennyezeti lapok cseréje felmérés alapján. Sérült, erősen szennyezett lapok cseréje, amennyiben a sérülés mértéke nagyobb mint 3% vagy az elkoszolódás mértéke minimum 30-35%. Az újonnan beépítendő lapoknak mind műszakilag, mind esztétikailag meg kell egyezniük a cserélendő lapok minőségével. A kiírt mennyiség 10% tartalékot tartalmaz a későbbi javítások miatt. Ahol szükséges, pótolni vagy javítani kell a sérült bordavázat. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. ÁLMENNYEZETEK Az épületben gipsz álmennyezeti lapok cseréje szükséges a mellékletben szereplő helyiségkönyv alapján. Az egyes típusoknak az alább részletezett műszaki tulajdonsággal kell rendelkezniük, vagy azzal műszakilag és esztétikailag egyenértékűnek kell lenniük. 3. TÍPUS: RIGIPS Casoprano, Casostar, gipsz álmennyezeti lap, egyenes élképzéssel, 60/60 cm méretben Műszaki adatok: anyagtípus: gipszkarton lap páraállóság: RH 90% tömeg (kg/m2): 6,5 méretek (mm): 600/600/8 tűzvédelmi osztály: A2-s1, d0 DIN EN SZABVÁNY SZERINT szín: fehér ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak!

79 PSZK-C 06 TISZTASÁGI FESTÉSEK PSZK-C 06 ÉPÍTÉSZET Az épületben a folyosókon, közös helyiségekben és egyes tantermekben előzetes felmérés alapján tisztasági festést kell végezni, a szükséges felújítási munkákkal együtt (repedések, lyukak javítása, glettelés). Az érintett helyiségben a mellékletben található helyiségkönyv alapján kell a tisztasági festést elvégezni. A megadott méretek azon falfelületek területei, melyeken 30-35% feletti felületi sérülés, illetve elkoszolódás tapasztalható. Az egyes helyiségekben, amennyiben nem az összes felületet szükséges átfesteni, ott a megadott m 2 -nek megfelelően falsaroktól, falsarokig, illetve a folyosók esetében ajtó nyílástól, ajtónyílásig terjedő felületeket kell egy felületként kezelni és egységesen festeni. Egyes helyiségekben a padló burkolat lábazata elvált a faltól. A festés megkezdése előtt ezeket a levált kerámia burkolatokat vissza kell ragasztani MAPEI Keraflex S1 szürke színű, hosszú nyitott idejű, rugalmas, lecsúszásmentes cement kötésű ragasztóhabarccsal. Az alkalmazandó festékek színét a mindenkori épített környezet határozza meg. Azon falszakaszokon, ahol az átfestés előtt is belsőépítészeti elemként színes falmezők találhatóak, ott a felújítást követően is vissza kell azokat festeni. A felújítási munkák megkezdésekor mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ FALBURKOLATOK FESTÉS A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket ki kell javítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: Fedő réteg: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított CAPAROL Extra

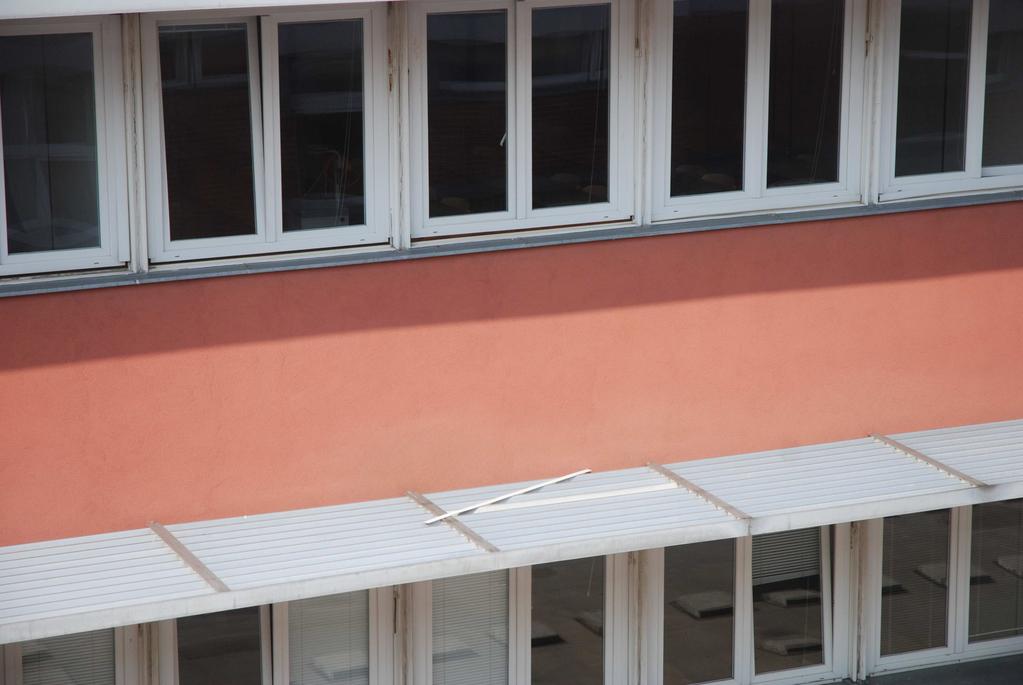

80 PSZK-C 09 MŰANYAG ABLAKOK KÜLSŐ SZEGŐINEK JAVÍTÁSA PSZK-C 09 ÉPÍTÉSZET Az emeleti tantermek műanyag ablakainak takarólécei egyes helyeken hiányoznak, vagy meglazultak. Ezek pótlása és cseréje szükséges öntapadó PVC takaróprofillal, fehér színben. A takaróprofilok tartóssága érdekében az alábbi rögzítési feltételekre gondosan ügyelni kell: - a ragasztandó felületnek és a takaróprofilnak is száraznak, por, zsír és szennyeződésmentesnek kell lennie. - hideg felületre nem lehet ragasztani, az öntapadó takaróprofilok ragasztása +5 C -és + 60 C között javasolt. Alacsonyabb hőmérsékleten elektromos szárító készüléket kell használni a felületek felmelegítéséhez. Gázmelegítő használata tilos! - a ragasztandó felület tapadását folyamatos erős nyomással vagy műanyag görgetővel kell biztosítani - a felragasztott takaróprofil szélét Cosmofen PVC ragasztóval ajánlott kihúzni a tartós rögzítés érdekében - a munka során elszennyeződött műanyag takaróléceket Cosmofen PVC tisztítóval kell megtisztítani A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. MELLÉKLET:

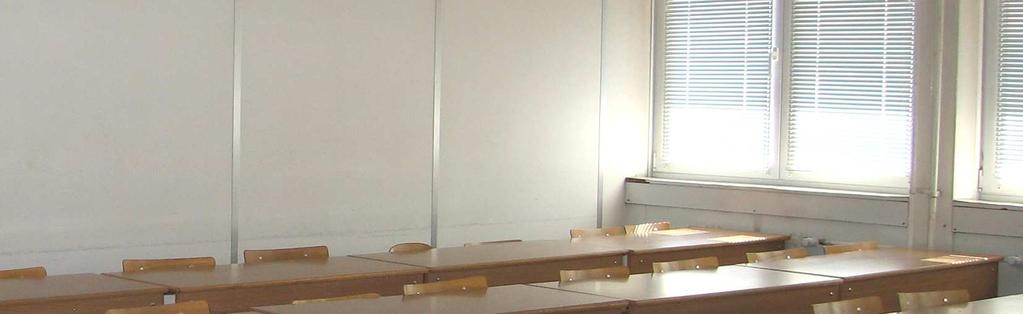

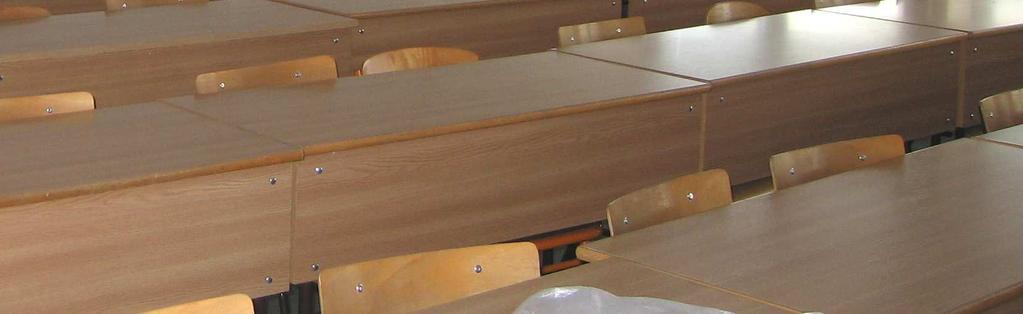

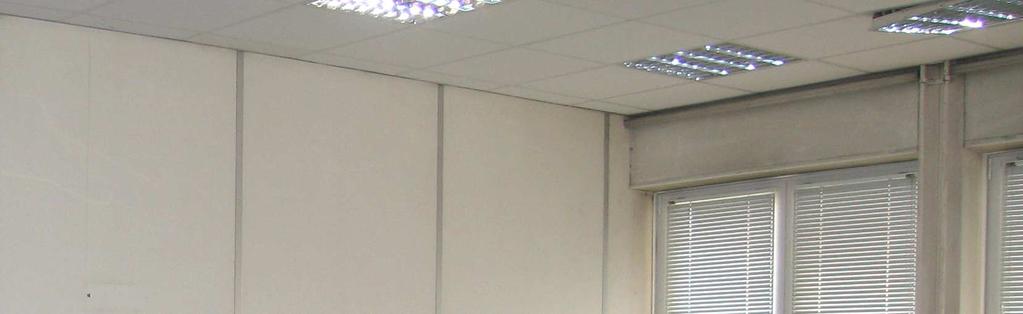

81 PSZK-C 10 TANTERMEK TISZTASÁGI FESTÉSE (C, D) PSZK-C 10 ÉPÍTÉSZET Az első emeleten a C és D tantermek teljes tisztasági festése, beltéri diszperziós fehér falfestékkel, szükséges felújítási munkák elvégzésével együtt (repedések, lyukak javítása, glettelés). A tréning termekben szerelt gipszkarton álmennyezet található, így mennyezetfestés nem szükséges. A felújítási munkák megkezdésekor és befejezésekor a mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ FALBURKOLATOK FESTÉS A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket ki kell javítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS A tréning termekben eternit építőlemez belső falburkolat található látszó fém bordavázzal. A folyosókhoz hasonlóan a fém bordavázzal együtt szükséges a falfelületek festése. CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a falfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. A matt, gyengén szívó bevonatok közvetlenül átvonhatók. A fényes felületű bevonatokat, lakkokat fel kell érdesíteni. Alapozás Primalon Universal Haftgrund alapozóval. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval vagy Primalon Universal Haftgrund alapozóval Fedő réteg: max. 5 %-ban vízzel hígított CAPAROL Extra MELLÉKLETEK: Tréning terem

82 PSZK-C 11 TRÉNING TERMEK FÉM SZERKEZETEINEK MÁZOLÁSA (A, B, C, D, G, H) PSZK-C 11 ÉPÍTÉSZET Az első és második emeleti tréning termekben a látszó fém tartószerkezeti elemek, fém fűtési vezetékek és lapradiátorok mázolása helyiségkönyv alapján. A felújítási munkák megkezdésekor és befejezésekor a mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ BURKOLAT MÁZOLÁS Kül- és beltéri fa-, fémfelületek mázolása speciális tulajdonságú, vízlepergető átvonó festékkel történjen. Javasolt anyag TRINÁT magasfényű vízlepergető zománcfesték. Felület előkészítése: Fémfelületnél el kell távolítani a port, az olaj vagy kenőanyag nyomokat TRINÁT Szintetikus hígítóval. A laza, pergő rozsdát vagy régi, nem tapadó festékréteget drótkefével alaposan le kell dörzsölni. A fém későbbi rozsdásodásának megakadályozása érdekében a felületet át kell festeni TRINÁT Korróziógátló alapozóval. A tartósabb bevonat érdekében a felületet TRINÁT Mesteralapozóval vagy TRINÁT Univerzális alapozóval kell átfesteni. ÉPÜLETVILLAMOSSÁG A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! A bontás során meg kell vizsgálni az oszlopok jelenlegi EPH-rendszerbe való bekötöttségét (műszeres vizsgálattalx) és annak esetleges hiánya esetén azt pótolni kell!

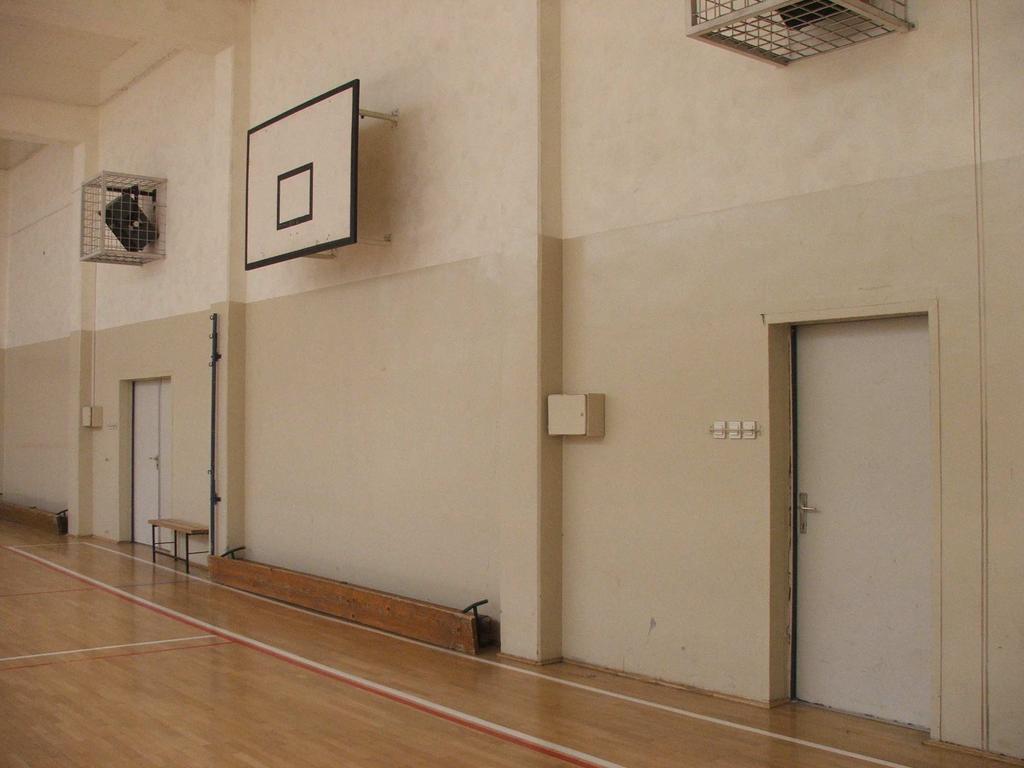

83 PSZK-D 07 PSZK-D 07 TORNATEREM FESTÉSE ÉPÍTÉSZET A tornaterem falfestése 2,65 m magasságig mosható festéssel készül, a meglévő olajfesték leverésével. 2,65 m felett és a gerendák felületén diszperziós falfestés készül a meglévő rétegre való közvetlen felhordással. Az alkalmazandó festékek színét a mindenkori épített környezet határozza meg. Azon falszakaszokon, ahol az átfestés előtt is belsőépítészeti vagy technológiai elemként színes falmezők találhatóak, ott a felújítást követően is vissza kell azokat festeni. A munkálatok során szükséges a meglévő berendezési tárgyak mozgatása, a bordásfalak és védőhálók leszerelése, és felújítás utáni visszaszerelése. Gondoskodni kell a munkaterület folyamatos építési takarításáról. Meglévő-megmaradó burkolatok és a beépített szaniterek takarása legalább 200 gr/m 2 felületsúlyú hullám-papír-, és 100 gr/m 2 felületsúlyú polietilén fóliaterítéssel. A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A két rövidfal, kapu mögötti szakaszán vakolatjavítás készül Hvb8-mc szilárdsági értékkel. Alkalmazott termék weber 605 KPS simítóvakolat Műszaki paraméterek : Szabvány MSZ EN Anyag ásványi alapanyag, cement-mészhidrát kötőanyag, kiegészítő adalékok Nyomószilárdság 1,0 N/mm 2 A meglévő olajfesték magasságában megfigyelhető repedések javításához 10 cm széles öntapadó, hézagerősítő hálót írunk elő. A vakolat felhordása után illetve kisebb felületi hibák javításához 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por- és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS 2,65 m magasságig súrolásálló, míg e magasság fölött mosásálló műgyanta bázisú diszperziós festés. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. A falfestés gurulóállványokról történik. Alkalmazott termék Elvárt műszaki tulajdonságok: Kötőanyag: Fényességi fok: Javasolt rétegszám: Tisztíthatóság: Rétegfelépítés: Alapozás: Fedő réteg: Caparol Unilatex műgyanta diszperzió matt 1-2 réteg súrolásálló max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított Caparol Unilatex

84 PSZK-D 07 Alkalmazott termék Elvárt műszaki tulajdonságok: Kötőanyag: Fényességi fok: Javasolt rétegszám: Tisztíthatóság: Rétegfelépítés: Alapozás: Fedő réteg: Caparol Extra műgyanta diszperzió matt 1-2 réteg mosásálló max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított Caparol Extra MELLÉKLET

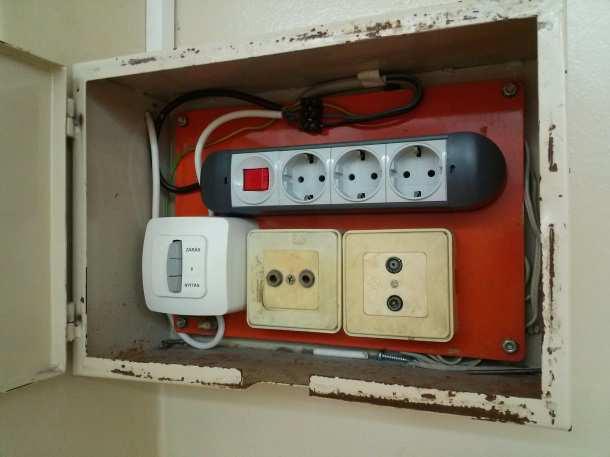

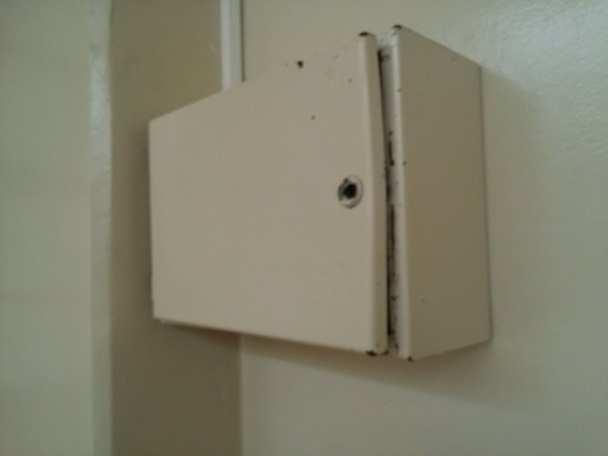

85 PSZK-D 08 PSZK-D 08 TORNATEREM ELOSZTÓSZEKRÉNY ÉPÜLETVILLAMOSSÁG A tornateremben található zárt kapcsolótábla elkorhadt, nem zárható, így új fém doboz kerül kiírásra. MELLÉKLET

86 PSZK-D 09 PSZK-D 09 TORNATERMI AJTÓK JAVÍTÁSA ÉPÍTÉSZET A tornaterem egy- és kétszárnyú ajtók ajtólapjainak cseréjét írjuk elő az ehhez kapcsolódó segédmunkákkal. Az egyszárnyú ajtó körüli vakolatsérülés javításához polimer bázisú, tartósan rugalmas, festhető ragasztó-tömítő anyagot írunk elő. Az ajtólapok méreteit a helyszínen méretfelvétellel ellenőrizni kell. Termék: Anyag: Felületkezelés: Lapvastagság: Ajtó tokbelméret: Vasalat: ajtólap (kétszárnyú ajtóhoz) acél ajtólap papírrács betéttel törtfehér színű porszórt alapozás RAL színskála szerint 40 mm mm PZ (biztonsági) zártest, háromrészes pánt belső oldalon elfordítható, rozsdamentes acél Ø50 mm gombnyitóval Termék: Anyag: Felületkezelés: Lapvastagság: Ajtó tokbelméret: Vasalat: ajtólap (egyszárnyú ajtóhoz) acél ajtólap papírrács betéttel törtfehér színű porszórt alapozás RAL színskála szerint 40 mm mm PZ (biztonsági) zártest, háromrészes pánt belső oldalon elfordítható, rozsdamentes acél Ø50 mm gombnyitóval MELLÉKLET

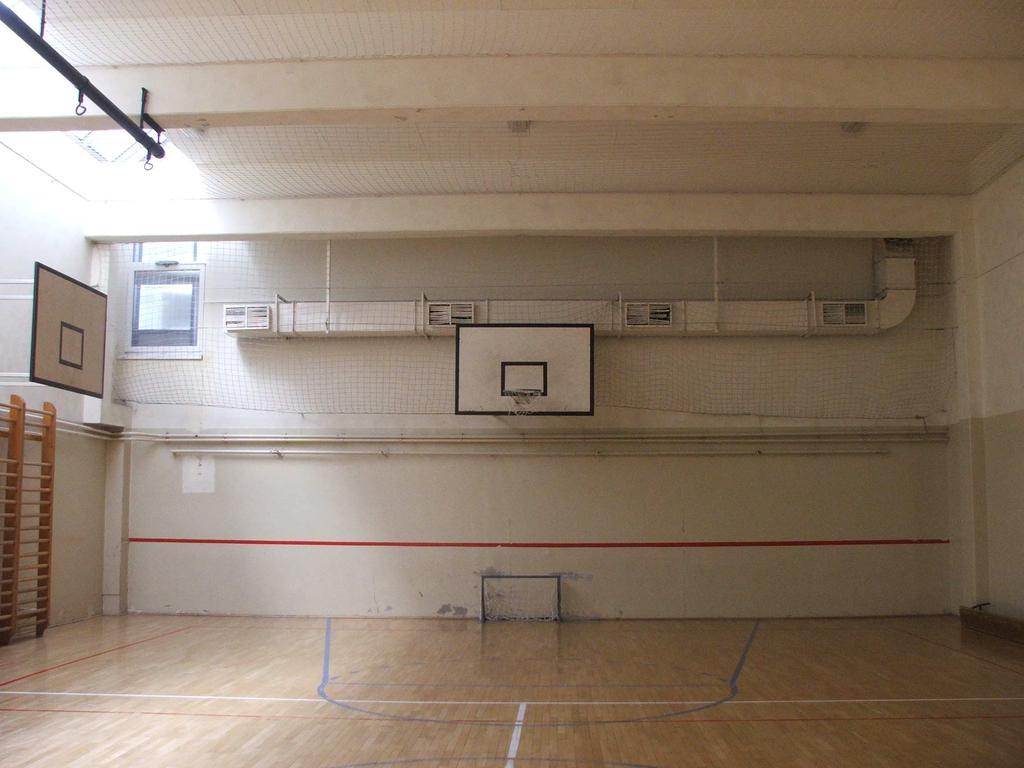

87 PSZK-D 10 PSZK-D 10 TORNATERMI SZELLŐZŐRÁCS CSERÉJE ÉPÜLETGÉPÉSZET Két tornatermi légcsatorna áthelyezése - felemelése gerenda mögötti térbe - a következő elemekből: - tartószerkezet bontása, új Mefa 45 típusú tartószerkezet (szerelősín, sínösszekötő, menetes szár, C kapcsok, zajcsillapító gumibetét elemekből) elhelyezéssel - 40 klt. - meglévő légrácsok tisztítása, a lamellák javítása - 8db - vitorlavászon elemek beépítése a falból való kicsatlakozásnál, 10cm szélességben, összesen ~6,0m hosszban - új légcsatorna szakasz kiépítése a fali kiállástól az új légcsatorna pozícióig, 8m² felülettel - bontási és helyreállítási munkákkal, festéssel, gipszeléssel, a sitt és bontott anyag elszállításával, kompletten. ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET

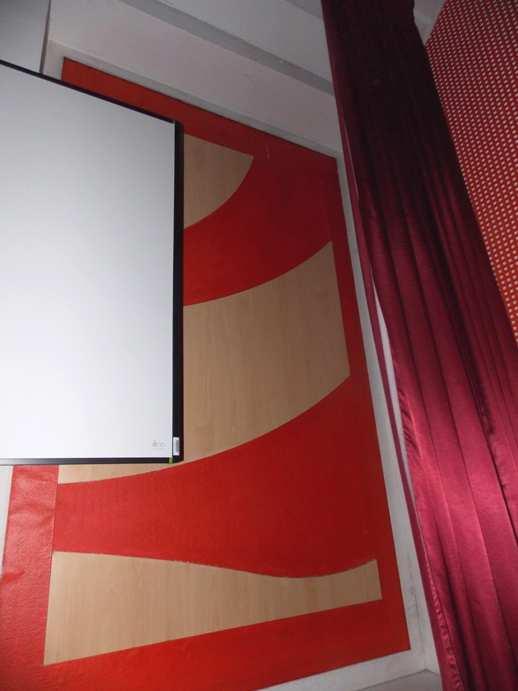

88 PSZK-D 11 PSZK-D TORNATERMI HANGFAL ÉS VÉDŐRÁCSÁNAK LESZERELÉSE ÉPÍTÉSZET A feladat két hangfal és azok védőrácsának leszerelése. A felújítási munkák után azok nem kerülnek vissza. PSZK-D 12 MEGLÉVŐ ESŐVÍZCSATORNA BURKOLAT CSERÉJE ÉPÍTÉSZET A feltételezhetően esőcsatorna levezetést rejtő épített sarok az erős igénybevétel miatt szétrepedezet. Javításához az építőlemezek eltávolítását írjuk elő 2,65 m magasságig, a meglévő fém vázszerkezet megtartásával. Az új burkolat 15 mm vastag OSB lap, mely várhatóan ellenállóbb a papírborítású gipszkarton lemezekhez képest. Az építőlemez felületét az általános felületen előírt súrolásálló, műgyanta kötőanyagú diszperziós falfestékkel kell kezelni. A csatorna könnyű hozzáférése miatt szerelőajtó beépítése szükséges. PSZK-D 13 TORNATEREM PARKETTA SZEGÉLY JAVÍTÁSA ÉPÍTÉSZET A két rövidfal kapu mögötti szakaszán a parketta szegély 2,5 m hosszúságban kitört. A parketta szegélyek pótlását írjuk ki a meglévő szegély kialakításával hasonló termékkel. A kapu mögötti fal védelmére fa szegélyt szükséges felcsavarozni két sorban egymás felett a sérült parketta szegélyek hosszában. A szegélyek rögzítési magassága a kapu magasságánál kisebb kell hogy legyen. Egyik a kapu alsó harmadában, a másik a kapu felső harmadában helyezendő el. A szegélyek lekerekített élképzésű, lakkozott fa lécek legyenek, max. 2 cm vastagsággal. PSZK-D 14 TORNATEREM FŰTÉSI CSŐVEZETÉKEK MÁZOLÁSA ÉPÍTÉSZET A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő fémfelületeket szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. A felület tisztítása kaparással, csiszolással történjen. A festendő felület por-, zsír-, hámló festéktől és egyéb szennyezőanyagoktól mentes legyen. A rozsdás felületekről el kell távolítani a rozsdát. Az alapfelület és a légtér egyaránt min. +10 C legyen. MÁZOLÁS A felújítás során a fűtési csővezetékek és a lapradiátorok mázolása szükséges. A hőálló zománcfesték felhordása ecsettel, hengerrel vagy szórópisztollyal történik 1-2 rétegben.

89 PSZK-D 16 PSZK-D 16 ÁLMENNYEZETI LAPOK CSERÉJE FOLYOSÓKON ÉS ÁTJÁRÓBAN ÉPÍTÉSZET Az épület folyosóin látszóbordás kazettás, álmennyezet található, textúrázott felületű, ásványi szálas lapokkal. A sérült, eltört és elszürkült álmennyezeti lapokat a jelenlegivel azonos mintájú és méretű ásványi szálas lapokra kell cserélni, amennyiben a sérülés mértéke nagyobb mint 3% vagy az elkoszolódás mértéke minimum 30-35%. A kiírt mennyiség 10% tartalékot tartalmaz a későbbi javítások miatt. Az átjáró álmennyezeti lapjainak cseréjéhez gipszkarton lapokat írunk elő. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. ÁLMENNYEZET KAZETTÁS ÁLMENNYEZET A 60*60 cm-es rasztertávolságú, látszóbordás álmennyezeti rendszer kiemelhető lapjainak pótlása szükséges a meglévő lapokhoz hasonló termékkel. Javasolt a hibás lapokat a helyiség azon lapjaival helyettesíteni, amelyek textúrájukban, színezetükben is megegyeznek a hibás elemekkel. Az új álmennyezeti lapok ezután egy, összefüggő felületen helyezhetőek el. Ezáltal homogén felületet nyerünk. Alkalmazott termék Armstrong Cortega Műszaki paraméterek: Szabvány MSZ EN 13964:2014 Anyagtípus: ásványi szálas Páraállóság (RH%): 70 % Tömeg (kg/m2): 3,5 Méretek (mm): Tűzvédelmi osztály: A2-s1, d0 Szín: fehér Alkalmazott termék RIGIPS Casoprano, Casostar, gipsz álmennyezeti lap Műszaki adatok: Anyagtípus: gipszkarton lap Páraállóság: RH 90% Tömeg (kg/m2): 6,5 Méretek (mm): 600/600/8 Tűzvédelmi osztály: A2-s1, d0 DIN EN SZABVÁNY SZERINT Szín: fehér Mennyiségkiírás felmérés alapján, szintenként: Ásványi szálas álmennyzeti lapok: pinceszint: 30 db földszint: 7 db 1. emelet: 38 db 2. emelet: 6 db 3. emelet: 4 db Összesen: 94 db, mely 10% tartalékot tartalmaz. Gipszkarton álmennyezeti lapok: átjáró: 35 db, mely 10% tartalékot tartalmaz.

90 PSZK-D 16 ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET -

91 PSZK-D 17 PSZK-D 17 TISZTASÁGI FESTÉS FOLYOSÓKON ÉPÍTÉSZET A tisztasági festés készül minden olyan folyosói és lépcsőházi szakaszon, ahol 30-35% feletti felületi sérülés, illetve elkoszolódás tapasztalható. Az egyes helyiségekben, amennyiben nem az összes felületet szükséges átfesteni, ott a megadott területnek megfelelően falsaroktól, falsarokig, illetve a folyosók esetében ajtónyílástól, ajtónyílásig terjedő felületeket kell egy felületként kezelni és egységesen festeni. Egyes helyiségekben a padló burkolat lábazata elvált a faltól. A festés megkezdése előtt ezeket a levált kerámia burkolatokat vissza kell ragasztani MAPEI Keraflex S1 szürke színű, hosszú nyitott idejű, rugalmas, lecsúszásmentes cement kötésű ragasztóhabarccsal. A meglévő-megmaradó burkolatok és a beépített szaniterek takarása legalább 200 gr/m 2 felületsúlyú hullám-papír-, és 100 gr/m 2 felületsúlyú polietilén fóliaterítéssel. FESTÉS A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni, majd portalanítani. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por- és zsírmentes felületre lehet festeni. DISZPERZIÓS FESTÉS Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Elvárt műszaki tulajdonságok: Kötőanyag: Fényességi fok: Javasolt rétegszám: Tisztíthatóság: Rétegfelépítés: Alapozás: Fedő réteg: műgyanta diszperzió matt 1-2 réteg mosásálló max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított Caparol Extra Mennyiségkiírás felmérés alapján, szintenként: pinceszint: 17 m 2-15 fm 1,1 m magasságban (faburkolat felett) földszint: 36 m 2-30 fm 1,2 m magasságban 1. emelet: 30 m 2-25 fm 1,2 m magasságban 2. emelet: 17 m 2-14 fm 1,2 m magasságban 3. emelet: 17 m 2-14 fm 1,2 m magasságban lépcsőház: 20 m 2-20 fm 1,0 m magasságban Összesen: 117 m 2

92 PSZK-D 18 PSZK-D 18 TESTNEVELÉSI TANSZÉK MELLETTI KIJÁRATNÁL BIZTONSÁGI VILÁGÍTÁS ÉS KÜLTÉRI LÁMPA ÉPÜLETVILLAMOSSÁG A tornaterem hátsó bejáratánál nincs világítás kiépítve. 3 db zárt, kültéri lámpatest felszerelésével szeretnénk orvosolni a hiányt, melyet egy alkonykapcsolóval ellátott mozgásérzékelő fog kapcsolni. A lámpákat az előtér területén egyenletesen elszórva kívánjuk elhelyezni. A vezetékek a mennyezeten vezetett kábelcsatornában kívánjuk elvinni. A belső térben a vezetékek álmennyezet felett, falon kívüli védőcsőben haladnak. Az ellátásukról a rögtön a bejárat mellett álló elosztó gondoskodik, melyet kombinált ( fi-relével ellátott) kismegszakítóval bővítünk. MELLÉKLET -

93 PSZK-D 20 PSZK-D 20 TISZTASÁGI FESTÉS TANTERMEKBEN ÉPÍTÉSZET A tisztasági festés készül a tantermekben. A falfestés azokat a felületeket érinti, ahol 30-35% feletti felületi sérülés, illetve elkoszolódás tapasztalható. Az egyes helyiségekben, amennyiben nem az összes felületet szükséges átfesteni, ott a megadott területnek megfelelően falsaroktól, falsarokig, illetve a folyosók esetében ajtónyílástól, ajtónyílásig terjedő felületeket kell egy felületként kezelni és egységesen festeni. A meglévő-megmaradó burkolatok és a beépített szaniterek takarása legalább 200 gr/m 2 felületsúlyú hullám-papír-, és 100 gr/m 2 felületsúlyú polietilén fóliaterítéssel. FESTÉS A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por- és zsírmentes felületre lehet festeni. DISZPERZIÓS FESTÉS Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Elvárt műszaki tulajdonságok: Kötőanyag: Fényességi fok: Javasolt rétegszám: Tisztíthatóság: Rétegfelépítés: Alapozás: Fedő réteg: műgyanta diszperzió matt 1-2 réteg mosásálló max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított Caparol Extra MELLÉKLET -

94 PSZK-D 21 PSZK-D 21 ÁLMENNYEZETI LAPOK CSERÉJE III. ELŐADÓTEREMBEN ÉPÍTÉSZET Az előadóterem álmennyezete normál és akusztikus lapokkal borított. A normál ásványi szálas lapok teljes cseréjét írjuk elő, mivel a darabonkénti csere esztétikailag ebben a helyiségben nem elfogadható, illetve a lapok erősen elszürkültek. Az akusztikus álmennyezet lapjainak darabszámát felmérés alapján írjuk ki. A sérült akusztikai álmennyezeti lapokat a jelenlegivel azonos mintájú és méretű (60*60 cm), illetve azonos műszaki paraméterekkel rendelkező lapokra kell cserélni, amennyiben a sérülés mértéke nagyobb mint 3% vagy az elkoszolódás mértéke minimum 30-35%. A kiírt mennyiség 10% tartalékot tartalmaz a későbbi javítások miatt. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. ÁLMENNYEZET KAZETTÁS ÁLMENNYEZET A 60*60 cm-es rasztertávolságú, látszóbordás álmennyezeti rendszer kiemelhető lapjainak pótlása szükséges a meglévő lapokhoz hasonló termékkel. Alkalmazott termék Armstrong Cortega Műszaki paraméterek: Szabvány MSZ EN 13964:2014 Anyagtípus: ásványi szálas Páraállóság (RH%): 70 % Tömeg (kg/m2): 3,5 Méretek (mm): Tűzvédelmi osztály: A2-s1, d0 Szín: fehér Alkalmazott termék Armstrong Colortone Neeva Navy Műszaki paraméterek: Szabvány MSZ EN 13964:2014 Anyagtípus: ásványi szálas - akusztikai Hangelnyelési osztály: A Páraállóság (RH%): 95 % Tömeg (kg/m2): 1,2 Méretek (mm): Tűzvédelmi osztály: A2-s1, d0 Szín: szürke ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET -

95 PSZK-K 02 PSZK-K 02 CSATORNA FEDÉL CSERE ÉPÜLETGÉPÉSZET Csatornafedél cseréje. Meglévő öntöttvas csatornafedél elbontása, eltávolítása (súlya: kb. 135kg-os fedlap), öntöttvas keret betonből kibontása véséssel, beton feltörésével, csőhálózatról/aknáról való leválasztással. Új csatornafedél beépítése. Fedlap keretének beépítése, földmunkával, keret helyének kiásásával/kialakításával. Kitermelt föld és keletkezett építési hulladék elszállítása. Fedlap keret bebetonozása, kőművesmunka elvégzése anyaggal kompletten. Purator szürkeöntvény aknafedlap D 400KN terhelési osztályú, kör alakú feldap, négyszögletes alakú öntvény bebetonozható kerettel, víz- és gázzáró kivitel, biztonsági zárral, nyitó eszközzel, keret mérete: 750x750mm, aknafedlap átmérője: 610mm, magassága: 100mm, tömege: 134kg. Csatlakoztatás csőhálózathoz/aknához, nyitó eszköz átadása kezelő személyzet részére. Tereprendezés, szigetelés. Az új aknafedlapot a meglévő járdával szintben kell beépíteni! Kompletten. Akna- vagy műtárgybeton készítése C16/20 - X0v(H) kissé képlékeny kavicsbeton keverék CEM 32,5 pc. Dçmax = 16 mm, m = 5,7 finomsági modulussal MELLÉKLET -

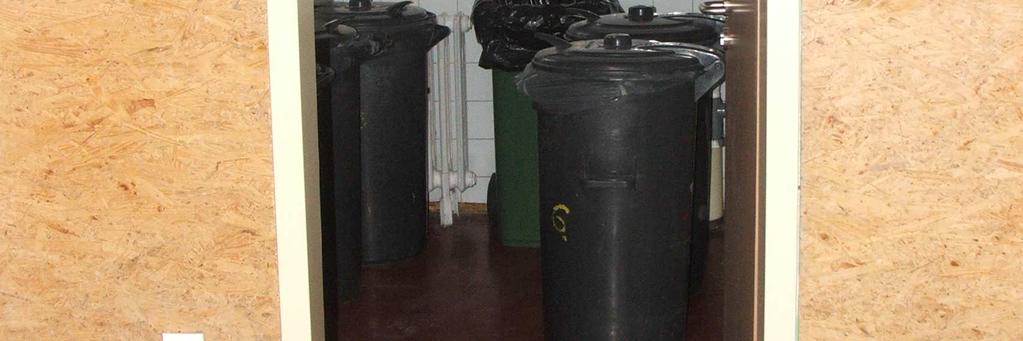

96 PSZK-K 06 PSZK-K 06 KUKATÁROLÓK FELÚJÍTÁSA - burkolatcsere és tisztasági festés ÉPÍTÉSZET 5 kukatároló meglévő PVC padlóburkolatának bontása, lábazattal együtt. A helyiségekben új gers padlóburkolat készül, valamint a kerámia falburkolat is cserére kerül. Hidegburkolat készítésének jelen esetben felmerülő kérdéseit alább részletezzük. Vakolt, illetve gipszkarton felületek előkészítése után a falfelületek, födémek diszperziós festése. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített szanitereket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. Mobil bútorok, berendezési tárgyak mozgatásával. BELSŐ FALBURKOLATOK A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. Az 5. emeleti helyiségben egy helyen faljavítás szükséges kb cm nagyságú felületen. A meglévő nyílás javítása acélhálóval erősített cementrabicolással készül. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por- és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. FESTÉS DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg Caparol Tiefgrund alapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag: Fényességi fok: Javasolt rétegszám: Tisztíthatóság: Rétegfelépítés: Alapozás: Fedő réteg: műgyanta diszperzió matt 1-2 réteg mosásálló max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított Caparol Extra A falfelületek védelme érdekében az ajtók mögött padlóba épített ütközésgátló beépítését javasoljuk.

97 KERÁMIA FALBURKOLAT KÉSZÍTÉSE PSZK-K 06 VAKOLAT PÓTLÁS, JAVÍTÁS A vakolatjavításokat, pótlásokat LB-KNAUF Premium kézi alapvakolattal vagy azzal műszakilag mindenben megegyező termékkel kell elvégezni. Az alapfelületnek megfelelő szilárdságúnak, por- és szennyeződésmentesnek kell lennie. A falazatok hibáit a vakolás megkezdése előtt legalább három nappal ki kell javítani. El kell távolítani a könnyen mozgó falrészeket. Alapvakolattal ki kell kenni a nagyobb repedéseket, vezetékek hornyait. Felhordását megelőzően min. 1 nappal, a falfelületek egyenletes szívóképességét, stabilitását és a megfelelő tapadóerőt tégla, beton, vegyesfalazat esetében Kontakt VS cementes gúzolóval, speciális esetben Eurosan VS fokozott tapadást biztosító gúzolóval kell biztosítani. Ahol a falszerkezet nem egységes, ott az alapvakolat felső harmadába ágyazott vakolaterősítő üvegháló alkalmazása javasolt. A vakolt felületet LB-KNAUF Feinputz simítóvakolattal kell bevonni. A későbbiekben nem burkolt, csak festett felületeket simítóvakolttal kell bevonni. BA-02.2, BA-03.2 folyosóra nyitott ajtóknál a beforduló falfelületek javítása. Alapvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >2,5 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >1 N/mm2 Páradiffúziósellenállási szám (µ): kb. 10 Hővezetési tényező: 0,8 W/mK Rétegvastagság: mm Kötőanyag: cement, mészhidrát Simítóvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >1 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >0,5 N/mm2 Páradiffúziósellenállási szám (µ): kb. 14 Hővezetési tényező: 0,8 W/mK Anyagszükséglet: 4-6 kg/m2 Rétegvastagság: kb. 3 mm Kötőanyag: cement, mészhidrát Az aljzat legyen száraz, szilárd, mozgás- és zsugorodásmentes, valamint mentes az elválasztó rétegtől (por, olaj, zsír stb.). A laza felületi részeket előzetesen el kell távolítani. A kerámia falburkolat a tervezett gres padlólappal megegyező méretű, színű, minőségű és mintázatú legyen. A fúga a padló burkolatával megegyező méretben és színben min. CG2/Ar/W oszt-ú minőséggel élvédőkkel készüljön. A nyílászárók alatt matt alumínium burkolatváltó profilt kell alkalmazni. A falburkolás az eredeti burkolati szintig, 2,10 m-ig történik. Alkalmazott ragasztó termék weber.col plus D csempe- és burkolólap ragasztó Műszaki paraméterek: Szabvány MSZ EN 12004:2007+A1:2012 Habarcsok és ragasztók kerámiai burkolólapokhoz. Követelmények, a megfelelőség értékelése, ossztályozás és megnevezés Alkalmazott kerámia fadlóburkolat: Szabvány: MSZ EN ISO 10545: 1999 Műszaki paraméterek : Méret: 30/30 cm, vagy 33/33 cm Anyag MSZ EN ISO kerámia burkoló lap, hidegen sajtolt, mázatlan Teljes vastagság MSZ EN ISO min 7,5 mm csúszásgátló tulajdonság DIN min. R9 Osztályba sorolás MSZ EN ISO osztályú Éghetőség MSZ EN A1 Törési szilárdság MSZ EN ISO > 600 N Kopásállóság MSZ EN ISO min. PEI 3 Szín kivitelezés során kiválasztva, tervezői egyeztetéssel

98 BELSŐ PADLÓBURKOLAT PSZK-K 06 ALJZATOK FELÜLET ELŐKÉSZÍTÉSE A meglévő és újonnan készített aljzatokra a burkolataljzatok megfelelő kiegyenlítésére weber niv.profi, por alakú, önterülő aljzatkiegyenlítő használata javasolt. Az aljzat legyen száraz, szilárd, mozgás- és zsugorodásmentes, valamint mentes az elválasztó rétegtől (por, olaj, zsír stb.). A laza felületi részeket előzetesen el kell távolítani. Az alapfelület nedvszívó képességének kiegyenlítésére, valamint a tapadás fokozására minden esetben a weber. niv primer alapozó alkalmazása szükséges. Műszaki paraméterek: Az MSZ EN szabvány szerinti besorolása: CT-C30-F6-B1,0 (+23 C-on, 50%-os relatív páratartalom mellett) Pihentetési idő: max. 10 perc Tűzvédelmi osztály: A1 Nyomószilárdság (28 nap): C30 Hajlítószilárdság (28 nap): F6 Tapadószilárdság (28 nap): B1,0 Kötésidő/járhatóság: 24 óra/cm Max. szemcsenagyság: 4 mm Rétegvastagság: 3-15 mm Gres padlóburkolat aljzatára vonatkozó előírások: A burkolásra szánt ajzat sima, szilárd, zsír-, olaj-, por- és repedésmentes, az utólagos nedvesedés elől elzárt legyen, a burkolás előtti egyensúlyi nedvessége pedig cementbázisú aljzat esetén nem haladja meg a 2 CM%-ot. A nedvességtartalom helyszíni vizsgálatára a CM- (kalcium-karbidos) készülékek a legalkalmasabbak. A mintát a szigetelt aljzat alsó harmadából kell venni. Az aljzat szilárdsága feleljen meg a "rács/karc próbá"-nak (Ri-Ri eszköz + sablon). E szerint a sikeresen elvégzett vizsgálati eredmény legalább 2. fokozatú legyen közepes igénybevétel (középületek). GRES PADLÓBURKOLAT KÉSZÍTÉSE Nagy törésállóságú, csúszásmentes gres padlóburkolat készítése. A burkolatot hálóban, fallal párhuzamosan fektetve, teljes felületen cementkötésű ragasztóba fektetjük, a meglévő folyosói ajtók küszöbprofiljához burkolat záró profillal ütköztetve. A beépítendő burkolat Cedir Caesar technolito típusú vagy ezzel műszakilag egyenértékű termék. A színárnyalatok az építkezés idején határozandók meg. A fal és padlóburkolat fugáinak illeszkedniük kell egymáshoz folytatólagosan. Alkalmazott termékkel szemben támasztott követelmények: Kerámia padlóburkolat: Szabvány: MSZ EN ISO 10545: 1999 Műszaki paraméterek : Méret: 30/30 cm, vagy 33/33 cm Anyag MSZ EN ISO kerámia padlóburkoló lap, hidegen sajtolt, mázatlan Teljes vastagság MSZ EN ISO min 7,5 mm csúszásgátló tulajdonság DIN min. R9 Osztályba sorolás MSZ EN ISO osztályú Éghetőség MSZ EN A1 Törési szilárdság MSZ EN ISO > 1100 N Kopásállóság MSZ EN ISO min. PEI 3 Szín kivitelezés során kiválasztva, tervezői egyeztetéssel Kerámia burkolat ragasztó Alkalmazott termék weber.col plus D csempe- és burkolólap ragasztó Műszaki paraméterek: Szabvány MSZ EN 12004:2007+A1:2012 Habarcsok és ragasztók kerámiai burkolólapokhoz. Követelmények, a megfelelőség értékelése, ossztályozás és megnevezés

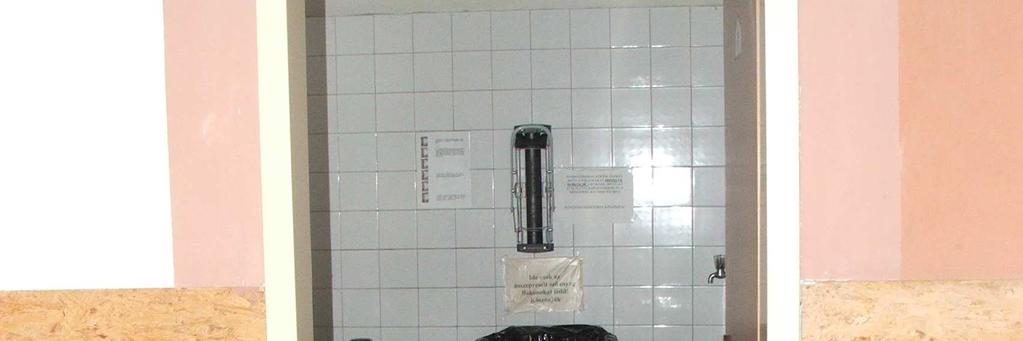

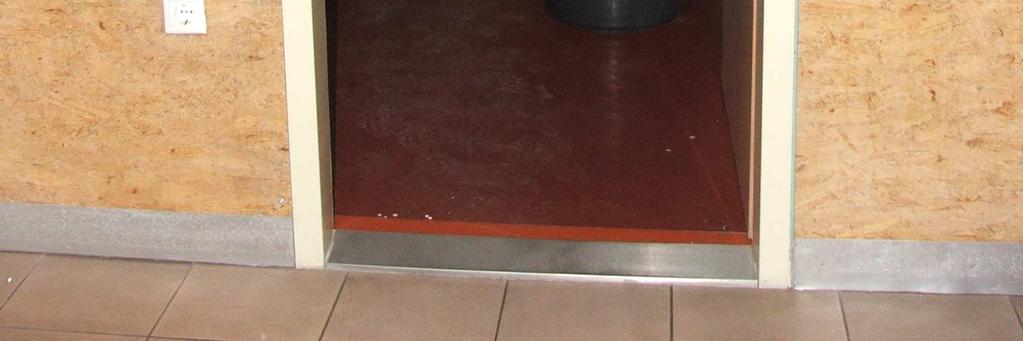

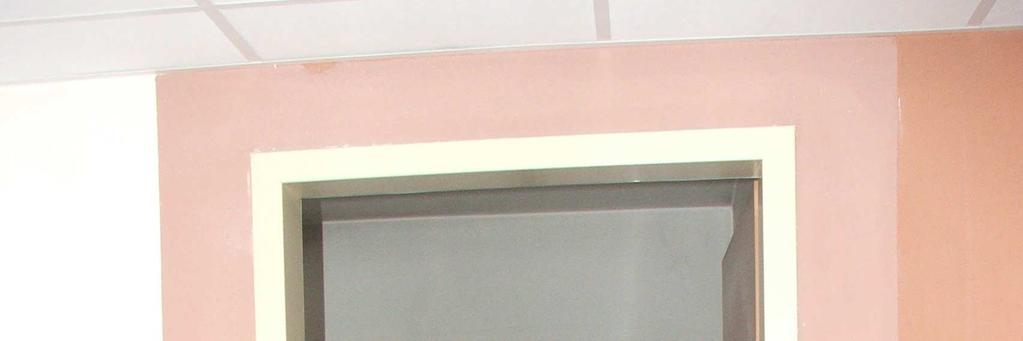

99 HIDEGBURKOLAT ALKALMAZHATÓSÁGA PSZK-K 06 A burkolatcsere a meglévő aljzatbeton meghagyásával, javításával történik. A nemrég beépített ajtók küszöbmagassága 10 mm. Ezáltal a szükséges csempe- és ragasztóvastagság kialakításával az ajtólapok levágásával oldható meg szakszerűen a hidegburkolat beépítése. Ez körülményes, ugyanakkor esztétikailag és karbantartás szempontjából nem jelent előnyt a félmeleg burkolatokkal szemben. Megjegyezzük, hogy a 3,5-5,5 mm vtg. laminált gres burkolólapok sem alkalmazhatóak a helyiségben kisebb terhelhetőségük miatt. MELLÉKLET

100 PSZK-K 14 PSZK-K 14 ÁLMENNYEZETI LAPOK CSERÉJE FOLYOSÓKON ÉPTÉSZET Az épület folyosóin látszóbordás kazettás, álmennyezet található, sima felületű, ásványi szálas lapokkal. A sérült, eltört és elszürkült álmennyezeti lapokat a jelenlegivel azonos mintájú és méretű, 60*60 cm nagyságú lapokra kell cserélni, amennyiben a sérülés mértéke nagyobb mint 3% vagy az elkoszolódás mértéke minimum 30-35%. A kiírt mennyiség 10% tartalékot tartalmaz a későbbi javítások miatt. Ahol szükséges, pótolni vagy javítani kell a sérült bordavázat. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. ÁLMENNYEZET KAZETTÁS ÁLMENNYEZET A 60*60 cm-es rasztertávolságú, látszóbordás álmennyezeti rendszer kiemelhető lapjainak pótlása szükséges a meglévő lapokhoz hasonló termékkel. Javasolt a hibás lapokat a helyiség azon lapjaival helyettesíteni, amelyek textúrájukban, színezetükben is megegyeznek a hibás elemekkel. Az új álmennyezeti lapok ezután egy, összefüggő felületen helyezhetőek el. Ezáltal homogén felületet nyerünk. Alkalmazott termék Armstrong Perla Műszaki paraméterek: Szabvány MSZ EN 13964:2014 Anyagtípus: ásványi szálas Páraállóság (RH%): 95 % Tömeg (kg/m2): 4,7 Tűzvédelmi osztály: A2-s1, d0 Méretek: mm Szín: fehér Mennyiségkiírás felmérés alapján, szintenként: földszint: 35 db 1. emelet: 54 db 2. emelet: 51 db 3. emelet: 94 db 4. emelet: 70 db 5. emelet: 78 db Összesen: 420 db, mely 10% tartalékot tartalmaz. ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET -

101 PSZK-K 15 PSZK-K 15 PISZOÁROK SZENNYVÍZ-ELVEZETŐRENDSZERÉNEK FELÚJÍTÁSA ÉPÜLETGÉPÉSZET HL904 típusú kiszellőzők beépítése pissoire szennyvíz vezeték végpontjára, kerámia szellőzőráccsal. Falszerkezet bontást követően új vezetékszakasz beépítése, rákötése a meglévő alapcsatornára a kiszellőzőig. Tokos lefolyóvezeték műanyagból, gumigyűrűs kötésekkel, szakaszos tömörségi próbával, műanyag csőidomokkal. Anyaga: PVC, MSZ :1981 Nyomásfokozat: P1, tartó szerkezettel, kompletten. Pl: Wavin PVC tokos lefolyócsőrendszer, NA50 méretben Fészekvéséssel, faláttöréssel és helyreállítással. Nyomáspróba. Szennyvíz ejtő strang megkeresése falban műszerrel, padló síkjától 500mm magasságig fal kibontása, csempebontással, véséssel, falbontással. Szennyvíz strang átvágása, a tisztítóidom beépítéséhez szükséges szakasz kivágása. NA150 méretű tisztítóidom beépítése fészekvéséssel. Vastagfalú PE lefolyó, szennyvízelvezető cső és tisztítóidom műanyagból, tompahegesztéses kötésekkel, strang illesztések és folytonosság helyreállítása szakaszos nyomáspróbával, csőidomokkal, megfogásokkal. Anyaga: polietilén, GEBERIT-PE típusú. Fal helyreállítása, tömítés, vakolás, nyomáspróba. Csempézés helyreállítása, fugázás, tisztítófedél és egyéb szükséges helyeken festés, takarítással, kompletten. ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le- és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET -

102 PSZK-K 16 PSZK-K 16 TISZTASÁGI FESTÉS, MÁZOLÁS ÉPTÉSZET A tisztasági festés és mázolás a kollégium vezetőjének döntése alapján az épület különböző helyiségeiben (diák- és tanulószobák, folyosók) készül. Egyes helyiségekben a padló burkolat lábazata elvált a faltól. A festés megkezdése előtt ezeket a levált kerámia burkolatokat vissza kell ragasztani MAPEI Keraflex S1 szürke színű, hosszú nyitott idejű, rugalmas, lecsúszásmentes cement kötésű ragasztóhabarccsal. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. FESTÉS A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. Az 5. emeleti helyiségben egy helyen faljavítás szükséges kb cm nagyságú felületen. A meglévő nyílás javítása acélhálóval erősített cementrabicolással készül. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por- és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg Caparol Tiefgrund alapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Kötőanyag: Fényességi fok: Javasolt rétegszám: Tisztíthatóság: Rétegfelépítés: Alapozás: Fedő réteg: műgyanta diszperzió matt 1-2 réteg mosásálló max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított Caparol Extra MÁZOLÁS A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő fémfelületeket szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. A felület tisztítása kaparással, csiszolással történjen. A festendő felület por-, zsír-, hámló festéktől és egyéb szennyezőanyagoktól mentes legyen. A rozsdás felületekről el kell távolítani a rozsdát. Az alapfelület és a légtér egyaránt min. +10 C legyen. MÁZOLÁS A hőálló zománcfesték felhordása ecsettel, hengerrel vagy szórópisztollyal történik 1-2 rétegben. MELLÉKLET -

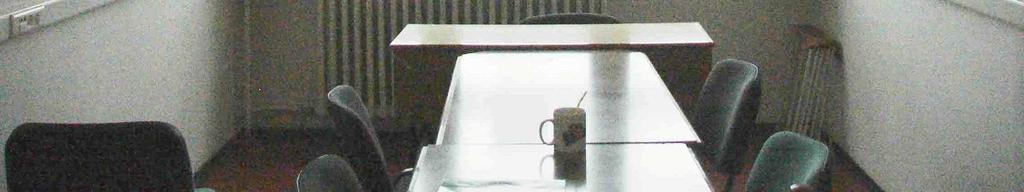

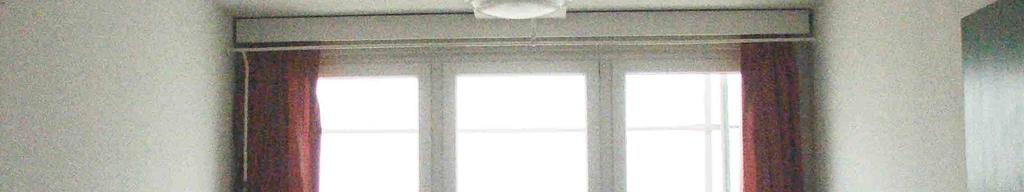

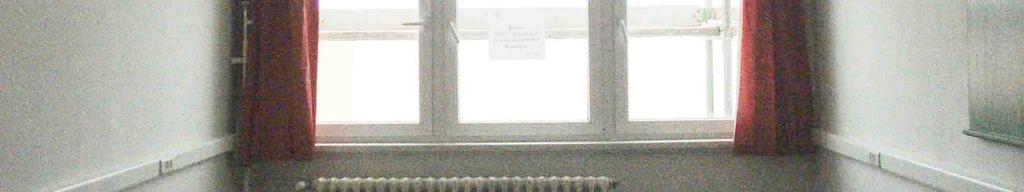

103 PSZK-K 18 PSZK-K 18 DIÁKSZOBÁK (34 DB 5. EMELET) ÉS TANULÓSZOBÁK (4 DB) FELÚJÍTÁSA ÉPTÉSZET A diák- és tanulószobák beépített építőanyagai még az 1984-es állapotot mutatják. Az épület építéstechnológiája szerint alagútzsalus, a homlokzatot vasbeton panelek alkotják. A helyiségekben bontásra kerül a meglévő PVC padlóburkolat, mely feltehetően nem úsztatott aljzattal készült. A helyiségek javasolt új burkolata a szobában nagy kopásállóságú, tekercses ipari padlóburkolat (linóleum vagy PVC) saját anyagából készült lábazattal. A felújítási munkák megkezdésekor mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó szanitereket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ PADLÓBURKOLAT ALJZATOK FELÜLET ELŐKÉSZÍTÉSE A meglévő és újonnan készített aljzatokra a burkolataljzatok megfelelő kiegyenlítésére weber niv.profi, por alakú, önterülő aljzatkiegyenlítő használata javasolt. Az aljzat legyen száraz, szilárd, mozgás- és zsugorodásmentes, valamint mentes az elválasztó rétegtől (por, olaj, zsír stb.). A laza felületi részeket előzetesen el kell távolítani. Az alapfelület nedvszívó képességének kiegyenlítésére, valamint a tapadás fokozására minden esetben a weber. niv primer alapozó alkalmazása szükséges. Műszaki paraméterek: Az MSZ EN szabvány szerinti besorolása: CT-C30-F6-B1,0 (+23 C-on, 50%-os relatív páratartalom mellett) Pihentetési idő: max. 10 perc Tűzvédelmi osztály: A1 Nyomószilárdság (28 nap): C30 Hajlítószilárdság (28 nap): F6 Tapadószilárdság (28 nap): B1,0 Kötésidő/járhatóság: 24 óra/cm Max. szemcsenagyság: 4 mm Rétegvastagság: 3-15 mm A félmeleg padlóburkolatok (pl. PVC) aljzatára vonatkozó előírások: A burkolásra szánt ajzat sima, szilárd, zsír-, olaj-, por- és repedésmentes, az utólagos nedvesedés elől elzárt legyen, a burkolás előtti egyensúlyi nedvessége pedig cementbázisú aljzat esetén nem haladja meg a 2 CM%-ot. A nedvességtartalom helyszíni vizsgálatára a CM- (kalcium-karbidos) készülékek a legalkalmasabbak. A mintát a szigetelt aljzat alsó harmadából kell venni. Az aljzat szilárdsága feleljen meg a "rács/karc próbá"-nak (Ri-Ri eszköz + sablon). E szerint a sikeresen elvégzett vizsgálati eredmény legalább 2. fokozatú legyen közepes igénybevétel (középületek). PVC padlóburkolat készítése: Poli-vinil-klorid kötőanyagú padlóburkolat, ásványi töltőanyagot, lágyítót, oldószert, színezéket és csúszásgátló adalékanyagot tartalmaz. A beépítendő burkolat Tarkett IQ Optima típusú vagy ezzel műszakilag egyenértékű termék. A színárnyalatok az építkezés idején határozandók meg. Az egyes tekercsek és mezők, valamint a lábazat felületfolytonosságát biztosítani kell. A burkolatot hálóban, fallal párhuzamosan fektetve, teljes felületen 2 mm vtg. oldószermentes, ragasztóanyaggal készítjük, a meglévő folyosói ajtók küszöbprofilja alá futtatva. A munkák megkezdése előtt a burkolatot szobahőmérsékleten, száraz helyiségben legalább 24 órán keresztül tároljuk. A helyiség hőmérséklete legalább 15 C, maximális relatív páratartalom 65 % (ideális 40-60%). Alkalmazott termék Tarkett IQ Optima Műszaki paraméterek : Szabvány MSZ EN ISO Rugalmas padlóburkoló anyagok. Homogén poli(vinil-klorid) padlóburkoló anyagok. Anyag EN 649 / EN ISO Rugalmas kompakt padlóburkolat Teljes vastagság EN 428 / EN ISO ,0 mm

104 Koptatóréteg vtg. EN 429 / EN ISO ,0 mm Osztályba sorolás EN Tekercsméret EN 427 / EN ISO cm/25 m Súly EN 430 / EN ISO g/m 2 Éghetőség MSZ EN Bfl-s1 Csúszásérték BGR 181 R9 Szín kivitelezés során kiválasztva, tervezői egyeztetéssel PSZK-K 18 Lábazatkialakítás A kész burkolatra ráültetett, azaz nem ívesen felhajtott lábazat készül. A lábazat rögzítése történhet kontakt ragasztóval vagy alumínium profil segítségével. Előbbi esetében az illesztéseket (faltőben lévőt is) olvadó (hegesztő) zsinórral zárjuk le, a felesleges anyagot gyűrűs késsel eltávolítjuk. Utóbbi esetben pozitív és negatív sarok-, illetve toldóprofilok beépítése szükséges, melyek igényes megjelenést és tartósságot eredményeznek. ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le- és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET

105 PSZK-K 19 PSZK-K 19 MOSDÓK CSERÉJE AZ 5. EMELETI DIÁK SZOBÁKBAN ÉPÜLETGÉPÉSZET Előzetes felméréssel az 5. emeleten meglévő mosdók és csaptelepek elbontása, csatorna vezeték feltárása csempe bontással, véséssel, falbontással. Víz- és csatorna csatlakozások helyreállítása. Elzáró csempeszelepek cseréje mosdónként 2db 1/2"-os méretben szerelési anyagokkal, csatlakozó idomokkal. Csatorna csatlakozás helyreállítása NA40 illetve NA50 méretben. Tokos lefolyóvezeték műanyagból, gumigyűrűs kötésekkel, szakaszos tömörségi próbával, műanyag csőidomokkal. Anyaga: PVC, MSZ :1981 Nyomásfokozat: P1, tartó szerkezettel, kompletten. Pl: Wavin PVC tokos lefolyócsőrendszer. Fészekvéséssel, faláttöréssel és helyreállítással. Nyomáspróba. Eredetivel megegyező méretű kerámia mosdó felszerelése, keverő csapteleppel hideg- és melegvízre, csatlakozó idomokkal, tömítő- és apróanyaggal, kompletten. Vakolás, csempézés helyreállítása, fugázás, festés, takarítással, kompletten. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó szanitereket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le- és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET -

106 PSZK-K 20 PSZK-K 20 ZUHANYZÓK RÉSZLEGES FELÚJÍTÁSA 2., 4. ÉS 5. EMELETEN ÉPTÉSZET A zuhanyzókban megfigyelhető az álmennyezeti lapok vizesedése és elszennyeződése. A látható és vélhetően a fel nem tárt, álmennyezettel rejtett részeken is a födémszerkezet betonrétegének leválása és a betonacélok korrodálódása kezdődött meg. A károsodások oka feltételezhetően a zuhanyzók közötti vizesedés, a keletkező páramennyiség nem megfelelően méretezett elszívása és a feldúsult vízgőz feltorlódása az ablak melletti álmennyezeti ugrásban. A felújításnak mind építészeti mind épületgépészeti vonatkozása van. A vizesedés okainak megoldása: A zuhanyzók között jelenleg nem figyelhető meg vizesedés. A felújítás során a korábbi beázásból feltételezhető sérülések (gombásodás, vakolat lemállása) eltávolítása szükséges. Az ablak feletti álmennyezeti ugrás geometriai okokból nem szüntethető meg. Mivel nedves térben minden esetben felső ponton kell az elszívópontokat kialakítani, az itt jelentkező párafeldúsulás épületgépészeti megoldást von maga után. Ennek megoldását tartalmazza az épületgépészeti leírás. Véleményünk szerint a kiegészített szellőző rendszer megfelelő mértékben teljesíti a keletkező pára elszívását a helyiségben, de a megbízó kérésére előírjuk a meglévő műanyag ablakok résszellőzővel való kiegészítését. Résszellőzőket minden zuhanyzó helyiségben 2 db ablakba szükséges beépíteni. A munkálatok a meglévő függesztett, látszóbordás álmennyezeti rendszer ásványi szálas lapjainak bontásával kezdődnek. Ezt követően gondoskodni kell a sérült betonacélok korrózió elleni védelméről. Statikai megerősítésre nincs szükség. A beton- és acélfelület javítása után történhet az álmennyezeti rendszer készítése nedves térben alkalmazható építőlemezekkel pl. Armstrong Cortega ásványi szálas építőlemez. A felújítási munkák megkezdésekor mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó szanitereket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. A fali csempe tisztítását a munkálatok befejeztével el kell végezni. BETONACÉL KORRÓZIÓVÉDELME ABLAK KÖRÜL VÍZSZINTES ÉS FÜGGŐLEGES FELÜLETEN Felület előkészítés A betonfelületet és az elrozsdásodott betonacélokat MSZ EN ISO 8504 szabvány alapján szükséges megtisztítani. Első lépésként le kell vésni az elváló betonrészeket, valamint tisztítsuk meg a betonacélt a leveles rozsdától, drótkefe segítségével, nagyobb felületek esetén lángmaratással, homokfúvással. Az alapfelületnek tisztának, szívóképesnek, teherhordóképesnek, finoman érdesnek, minden szennyeződéstől mentesnek kell lennie. Az alapfelület felszakító szilárdsága 1,5 N/mm 2, nyomószilárdsága pedig min. 20 N/mm 2 legyen. Alapozás Az alapozóréteg a betonjavító habarcs megfelelő tapadását biztosítja. A tapadóiszap felhordása festőecset, kefe vagy kemény seprű segítségével történik. A termék +5 C és +35 C közötti aljzat- és léghőmérsékletnél alkalmazható. Alkalmazott termék weber.rep 751 Műszaki paraméterek: Anyagtípus: műgyanta kötőanyagú, cementes szárazhabarcs Anyagigény (kg/m 2 ): 1,5-2,5 Felületjavítás Alapozás után az előírt várakozási idő elteltével a felület javítása betonjavító szárazhabarccsal kivitelezhető. A kivitelezés alatt az aljzat- és léghőmérséklet maximális megengedhető értéke +5 C és 25 C között. A rétegek felhordása 10 mm vastagságban történik, a száradási idő betartásával. Alkalmazott termék weber.rep 753 H Műszaki paraméterek: Anyagtípus: műgyanta kötőanyagú, cementes betonjavító szárazhabarcs Anyagigény (kg/m 2 /mm): 2 Nyomószilárdság (N/mm 2 ): 15 (7 nap elteltével)

107 BELSŐ FALBURKOLATOK PSZK-K 20 A FELÜLET ELŐKÉSZÍTÉSE A zuhanyzók helyiségeiben az ablakok körül diszperziós falfestés készül. A felület előkészítése sérült, korrodálódott vasak megléte esetén a fent leírt módon történik. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. A festést csak száraz, por- és zsírmentes felületen kezdjük el. FESTÉS Az ablak körül függőleges felületeken és a monolit rendszerű álmennyezeten glettelés után 2 réteg diszperziós festés készül CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék alkalmazásával. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Elvárt műszaki tulajdonságok: Kötőanyag: Fényességi fok: Javasolt rétegszám: Tisztíthatóság: Rétegfelépítés: Alapozás: Fedő réteg: műgyanta diszperzió matt 1-2 réteg mosásálló max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított Caparol Extra ÁLMENNYEZETI RENDSZER FELÚJÍTÁSA A helyiségekben meglévő álmennyezeti rendszer a zuhanyzók felett függesztett, látszóbordás álmennyezet ásványi szálas építőlemezekkel, a homlokzati ablak mellett függesztett monolit álmennyezet. Az álmennyezet homloklapjának magasságát a tervezett anemosztát magasságához kell igazítani. A felújítás során a teljes álmennyezeti rendszer bontása történik, a födém felületjavítása után az elbontott tartóvázszerkezet és függesztők újra beépítésre kerülnek szükség szerint helyenkénti cserével, megerősítéssel. Az álmennyezeti lapok cseréje teljes felületen szükséges. A monolit álmennyezeti felület illesztései és csavaros rögzítéseinek helyén glettelés készül, majd 2 rtg. diszperziós festés. Alkalmazott termék Armstrong Newtone Műszaki paraméterek: Szabvány MSZ EN 13964:2014 Álmennyezetek. Követelmények és vizsgálati módszerek. Anyagtípus: ásványi szálas Páraállóság (RH%): 100 % Tömeg (kg/m2): 6 Méretek (mm): Tűzvédelmi osztály: A2-s1, d0 Szín: fehér Alkalmazott termék Rigips RBI 12,5 Műszaki paraméterek: Szabvány EN 14195:2005 és MSZ EN 520:2004 Fémkeretes elemek gipszkartonlemez-rendszerekhez. Gipszkarton lemezek. Fogalommeghatározások, követelmények és vizsgálati módszerek Anyagtípus: impregnált gipszkarton Páraállóság (RH%): 80 % Tömeg (kg/m2): 9,8 Méretek (mm): ,5 Tűzvédelmi osztály: A2-s1, d0

108 ÉPÜLETGÉPÉSZET PSZK-K 20 Zuhanyozó helyiségben szellőzés bővítése. Szellőző aknára a meglévő szellőző cső mellett új csatlakozás kiépítése NA100 átmérőjű, 5m hosszú spikocsővel. Az új elszívócsőre 1db kör keresztmetszetű elszívó légszelep (Trox LVS-100 típus), és 1db Trox AH-225/75 rács csatlakoztatása, melyek közül a légszelep álmennyezet vízszintes síkjára, a rács pedig a függőleges síkra kerül. Teli csappantyúlapos hangcsillapított pillangószelep elhelyezése az új csőszakasz aknára való csatlakozásánál, horganyzott acéllemezből, csővégbe csúsztatható csonkokkal, kézzel fokozatosan állítható állító-rögzítő szerkezettel, 0-90 állítási tartománnyal. Forgató gomb és ütköző műanyagból. Pl. Halton PRA típus. NA 63 mm méretben. Új csőszakasz részére MEFA szerelősín rendszer, kör keresztmetszetű légcsatornához, MEFA gyártmányú menetes függesztőszárral, horg. sínösszekötő elemekkel egyik végén tégla/beton épületszerkezetbe jóváhagyott rögzítéssel, zajcsillapíító gumibetéttel, légcsatorna összekötő C-kapcsokkal, a horganyzott szerelősín elemekkel. Meglévő szellőző csőszakasz és légszelep tisztítása. ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le- és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET

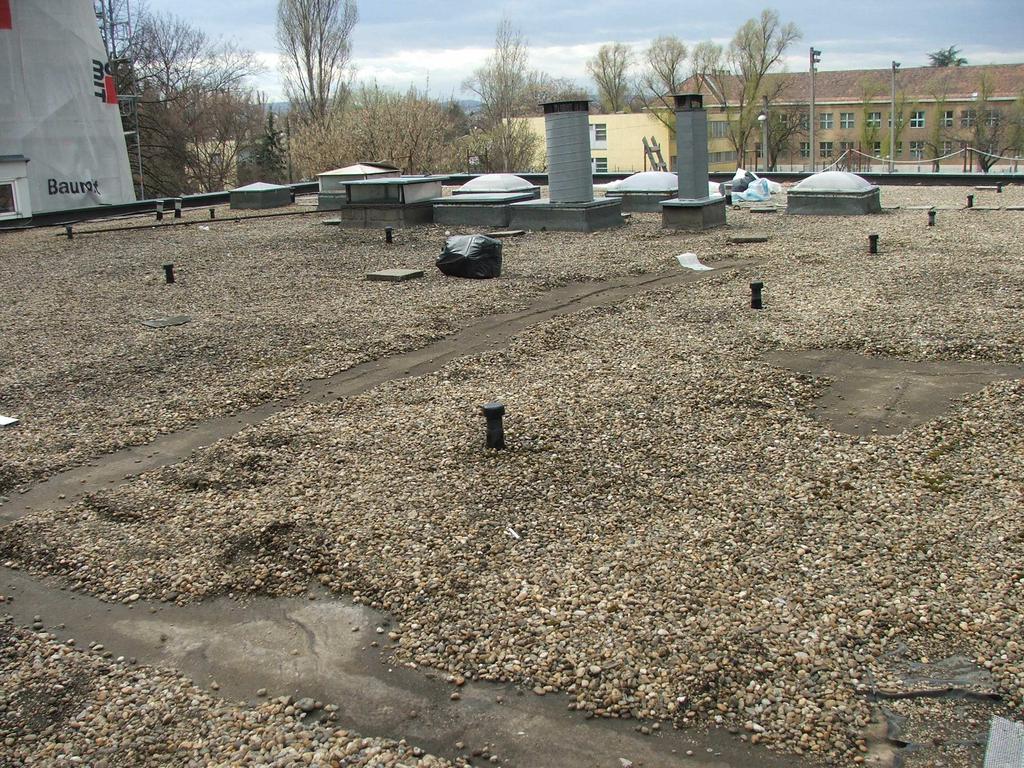

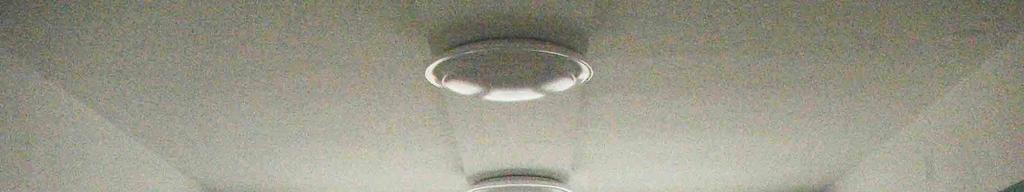

109 PSZK-K 23 PSZK-K 23 LAPOSTETŐ RÉTEGFELÉPÍTÉSNEK FELÚJÍTÁSA - ÉTTEREM FELETT ÉPTÉSZET A feladat az éttermi épületrész lapostetőjén felgyülemlett elszennyeződések eltávolítása. A felmérés szerint egyik esetben sem jelentkezik vizesedés az alsó szinteken, a vízszigetelés feltételezhetően sérülésmentes. A lapostető bitumenes vastaglemez vízszigeteléssel borított, 4-5 cm kavicsterítéssel. A kavicsréteg átrakodása történik, hálórendszerben felosztott, átlagosan 80 m 2 -es, egyenlő nagyságú területek között. A megengedhető legnagyobb kavicsréteg vastagság 10 cm. A hálós rendszerben aktuálisan hozzáférhető vízszigetelő lemezen összegyűlt elszennyeződés eltakarítása sepréssel történik. A kavicsok átrostálása kétféle rostaátmérővel, majd vizes átmosása raszterről-raszterre kivitelezhető. A kavicsmosás során keletkező iszapból eredő eldugulás jelentkezése esetén a tetőösszefolyó rendszert át kell mosni, a munkák befejezésével annak megfelelő működéséről gondoskodni kell. A feltárt olyan szigetelési hibákat, amelyek beázást eredményezhetnek, foltszerűen javítani kell 1 réteg szigetelőlemezzel. A felújítás alatt fokozott figyelemmel kell lenni a vízszigetelés átszúródásának megakadályozására. A munkák végeztével 24 órás árasztásos próbával kell ellenőrizni a vízszigetelés állapotát, figyelembe véve a födém terhelhetőségét. Alapterületek: Étterem 450 m 2 ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le- és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET ÉTTEREM

110 PSZK-K 24 PSZK-K 24 ELŐTETŐ FELÚJÍTÁS - ÚJ ÁLMENNYEZET, VILÁGÍTÁS KORSZERŰSÍTÉS ÉPTÉSZET A kollégium főbejárata fölött található előtető szerkezete kb. 12 cm vastagságú vasbetonlemez, amely négy acél keretálláson nyugszik. Az előtető alsó síkja jelenleg burkolatlan, helyenként korrodálódott vasak láthatóak. A felújítás során szükséges a látszó, sérült betonacélok korrózió elleni védelme, majd ezt követően helyezhető el a függesztett álmennyezet kültéren alkalmazható építőlemezek beépítésével. Az új monolit álmennyezet anyaga és típusa RIGIDUR H anyagában impregnált gipszrost lap 12,5 mm-es vastagságban. Felületképzés álmennyezeten kültéri diszperziós festékkel, két rétegben, RAL színskálának megfelelően megrendelővel egyeztetett színben. Új LED-es fényforrások beépítése a meglévővel megegyező fényerősséggel. Álmennyezeten előre kivágott nyílásokba behelyezve. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BETONACÉL KORRÓZIÓVÉDELME ABLAK KÖRÜL VÍZSZINTES ÉS FÜGGŐLEGES FELÜLETEN Felület előkészítés A betonfelületet és az elrozsdásodott betonacélokat MSZ EN ISO 8504 szabvány alapján szükséges megtisztítani. Első lépésként le kell vésni az elváló betonrészeket, valamint tisztítsuk meg a betonacélt a leveles rozsdától, drótkefe segítségével, nagyobb felületek esetén lángmaratással, homokfúvással. Az alapfelületnek tisztának, szívóképesnek, teherhordóképesnek, finoman érdesnek, minden szennyeződéstől mentesnek kell lennie. Az alapfelület felszakító szilárdsága 1,5 N/mm 2, nyomószilárdsága pedig min. 20 N/mm 2 legyen. Alapozás Az alapozóréteg a betonjavító habarcs megfelelő tapadását biztosítja. A tapadóiszap felhordása festőecset, kefe vagy kemény seprű segítségével történik. A termék +5 C és +35 C közötti aljzat- és léghőmérsékletnél alkalmazható. Alkalmazott termék weber.rep 751 Műszaki paraméterek: Anyagtípus: műgyanta kötőanyagú, cementes szárazhabarcs Anyagigény (kg/m 2 ): 1,5-2,5 Felületjavítás Alapozás után az előírt várakozási idő elteltével a felület javítása betonjavító szárazhabarccsal kivitelezhető. A kivitelezés alatt az aljzat- és léghőmérséklet maximális megengedhető értéke +5 C és 25 C között. A rétegek felhordása 10 mm vastagságban történik, a száradási idő betartásával. Alkalmazott termék weber.rep 753 H Műszaki paraméterek: Anyagtípus: műgyanta kötőanyagú, cementes betonjavító szárazhabarcs Anyagigény (kg/m 2 /mm): 2 Nyomószilárdság (N/mm 2 ): 15 (7 nap elteltével) MONOLIT ÁLMENNYEZETI RENDSZER ÉPÍTÉSE Gipszrost lapokból kialakított monolit álmennyezet kialakítása, előtető vasbeton szerkezetéhez rögzített alumínium tartóvázhoz erősítve. A Rigidur lapok szerelése: A Rigidur gipszrost lapokat a Rigips gipszkarton lapokhoz hasonló módon kell szerelni. A Rigidur lapok szerelése a gipszkarton lapoktól az alábbiakban tér el: Az 1245x2750 mm-es lapok a lapvastagság felének megfelelő hézagszélességgel szerelhetőek, majd Vario hézagoló anyaggal, hézagerősítő szalag alkalmazása nélkül hézagoljuk. A Rigidur lapok szúrófűrésszel (dekopír) vághatók, a famegmunkálás során használt eszközökkel megmunkálhatók.

111 PSZK-K 24 A hajszálrepedések elkerülése érdekében az eltérő anyagú épületszerkezeteket szükséges egymástól elválasztani. Jelen esetben L falszegély beépítését javasoljuk. Alkalmazott termék Rigidur H gipszrostlap Műszaki paraméterek: Szabvány MSZ EN 13964:2014 Álmennyezetek. Követelmények és vizsgálati módszerek. Anyagtípus: gipsz alapú építőlemez perlittel és ásványi adalékokkal. Lapvastagság [mm]: 12,5 Tömeg (kb.) [kg/m²]: 15 Felületi vízfelvétel [g/m²] : <700 Tűzvédelmi osztály: A1 Szín: fehér Felületképzés, festés Az építőlemezek csatlakozásait kültérben alkalmazható glettanyaggal kell bedolgozni. Alkalmas a cementkötésű szárahzhabarcs pl. Rigips. Rétegenként 3 mm vastagságban alkalmazható, a glett száradása, esetleges csiszolása után következhet a festékréteg felhordása. Az alkalmazott festék Caparol AcrylStar diszperziós homlokzatfesték megrendelői igény esetén Amphibolin mély színű festékekkel és színező pasztákkal, vagy Alpinacolor termékekkel színezve. Az alapfelületeknek száraznak, tisztának, por- és olajtól mentesnek kell lennie. A festést oC hőmérséklettartományban végezzük a festendő felület hőmérsékletének figyelembevételével. Tűző napon, esőben, illetve erősen párás időben kerüljük a festék felhordását! Az egyes rétegek felhordása között biztosítsuk a száradáshoz szükséges (kb. 4 óra) időt. Elvárt műszaki tulajdonságok: Kötőanyag vizes polimer diszperzió (DIN 55947) Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: súrolásálló Rétegfelépítés: Alapozás: Fedő réteg: Caparol AkrylStar homlokzatfesték, legfeljebb 10% vízzel hígítva Caparol AkrylStar homlokzatfesték, legfeljebb 5% vízzel hígítva KAPCSOLÓDÓ TERVEK É-PSZK-K-24.1 ELŐTETŐ ÁLMENNYEZETI TERVE ÉPÜLETVILLAMOSSÁG Az előtető felújítása során a beépített világítótestek illetve a tetőn elhelyezett kamerák leszerelésre kerülnek. Az építés után az előtető alsó síkján elhelyezkedő, süllyesztett lámpatestek cserére kerülnek, míg a szerkezeten elhelyezett kamerák visszaépítésre kerülnek. A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET -

112 PSZK-T 01 ÁLMENNYEZETI LAPOK CSERÉJE PSZK-T 01 ÉPÍTÉSZET Látszó bordás álmennyezeti lapok cseréje felmérés alapján. Sérült, erősen szennyezett lapok cseréje, amennyiben a sérülés mértéke nagyobb mint 3% vagy az elkoszolódás mértéke minimum 30-35%. Az újonnan beépítendő lapoknak mind műszakilag, mind esztétikailag meg kell egyezniük a cserélendő lapok minőségével. A kiírt mennyiség 10% tartalékot tartalmaz a későbbi javítások miatt. Ahol szükséges, pótolni vagy javítani kell a sérült bordavázat. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. ÁLMENNYEZETEK Az épületben ásványi szálas lapok cseréje szükséges a mellékletben szereplő helyiségkönyv alapján. Az egyes típusoknak az alább részletezett műszaki tulajdonsággal kell rendelkezniük, vagy azzal műszakilag és esztétikailag egyenértékűnek kell lenniük. 1. TÍPUS: Armstrong Cortega, ásványi szálas álmennyezeti lap, egyenes élképzéssel, 60/60 cm méretben Műszaki paraméterek: Szabvány MSZ EN 13964:2014 Álmennyezetek. Követelmények és vizsgálati módszerek. Anyagtípus: ásványi szálas Páraállóság (RH%): 70 % Tömeg (kg/m2): 3,5 Méretek (mm): Tűzvédelmi osztály: A2-s1, d0 Szín: fehér ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET -

113 PSZK-T 02 TISZTASÁGI FESTÉSEK PSZK-T 02 ÉPÍTÉSZET Az épületben a folyosókon, közös helyiségekben és egyes tantermekben előzetes felmérés alapján tisztasági festést kell végezni, a szükséges felújítási munkákkal együtt (repedések, lyukak javítása, glettelés). Az érintett helyiségben a mellékletben található helyiségkönyv alapján kell a tisztasági festést elvégezni. A megadott méretek azon falfelületek területei, melyeken 30-35% feletti felületi sérülés, illetve elkoszolódás tapasztalható. Az egyes helyiségekben, amennyiben nem az összes felületet szükséges átfesteni, ott a megadott m 2 -nek megfelelően falsaroktól, falsarokig, illetve a folyosók esetében ajtó nyílástól, ajtónyílásig terjedő felületeket kell egy felületként kezelni és egységesen festeni. Egyes helyiségekben tapasztalható a sarkokon a vakolat kisebb-nagyobb mértékű sérülése. Ezeken a helyeken új sarokerősítő vakoló profil beépítése szükséges, a hozzá tartozó vakolatjavítási munkák elvégzésével. Egyes helyiségekben a padló burkolat lábazata elvált a faltól. A festés megkezdése előtt ezeket a levált kerámia burkolatokat vissza kell ragasztani MAPEI Keraflex S1 szürke színű, hosszú nyitott idejű, rugalmas, lecsúszásmentes cement kötésű ragasztóhabarccsal. Az alkalmazandó festékek színét a mindenkori épített környezet határozza meg. Azon falszakaszokon, ahol az átfestés előtt is belsőépítészeti elemként színes falmezők találhatóak, ott a felújítást követően is vissza kell azokat festeni. A felújítási munkák megkezdésekor mobil bútorok, berendezési tárgyak mozgatása szükséges. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített berendezéseket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ FALBURKOLATOK VAKOLAT JAVÍTÁS A vakolatjavításokat, pótlásokat LB-KNAUF Premium kézi alapvakolattal vagy azzal műszakilag mindenben megegyező termékkel kell elvégezni. Az alapfelületnek megfelelő szilárdságúnak, por- és szennyeződésmentesnek kell lennie. A falazatok hibáit a vakolás megkezdése előtt legalább három nappal ki kell javítani. El kell távolítani a könnyen mozgó falrészeket. Alapvakolattal ki kell kenni a nagyobb repedéseket, vezetékek hornyait. Felhordását megelőzően min. 1 nappal, a falfelületek egyenletes szívóképességét, stabilitását és a megfelelő tapadóerőt tégla, beton, vegyesfalazat esetében Kontakt VS cementes gúzolóval, speciális esetben Eurosan VS fokozott tapadást biztosító gúzolóval kell biztosítani. Ahol a falszerkezet nem egységes, valamint a pozitív falsarkokon, ott az alapvakolat felső harmadába ágyazott vakolaterősítő üvegháló alkalmazása javasolt. A vakolt felületet LB-KNAUF Feinputz simítóvakolattal kell bevonni. A sérült, pozitív falsarkokon PROTEKTOR 34x34 mm-es horganyzott acél lemezből készült sarokvakoló profilt kell beépíteni. Alapvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >2,5 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >1 N/mm2 Páradiffúziósellenállási szám (µ): kb. 10 Hővezetési tényező: 0,8 W/mK Rétegvastagság: mm Kötőanyag: cement, mészhidrát Simítóvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >1 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >0,5 N/mm2 Páradiffúziósellenállási szám (µ): kb. 14 Hővezetési tényező: 0,8 W/mK Anyagszükséglet: 4-6 kg/m2 Rétegvastagság: kb. 3 mm Kötőanyag: cement, mészhidrát FESTÉS

114 PSZK-T 02 A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket ki kell javítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. A vakolat felhordása után a száradási idő leteltével 2 réteg glettelés szükséges. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: Fedő réteg: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval max. 5 %-ban vízzel hígított CAPAROL Extra MELLÉKLET -

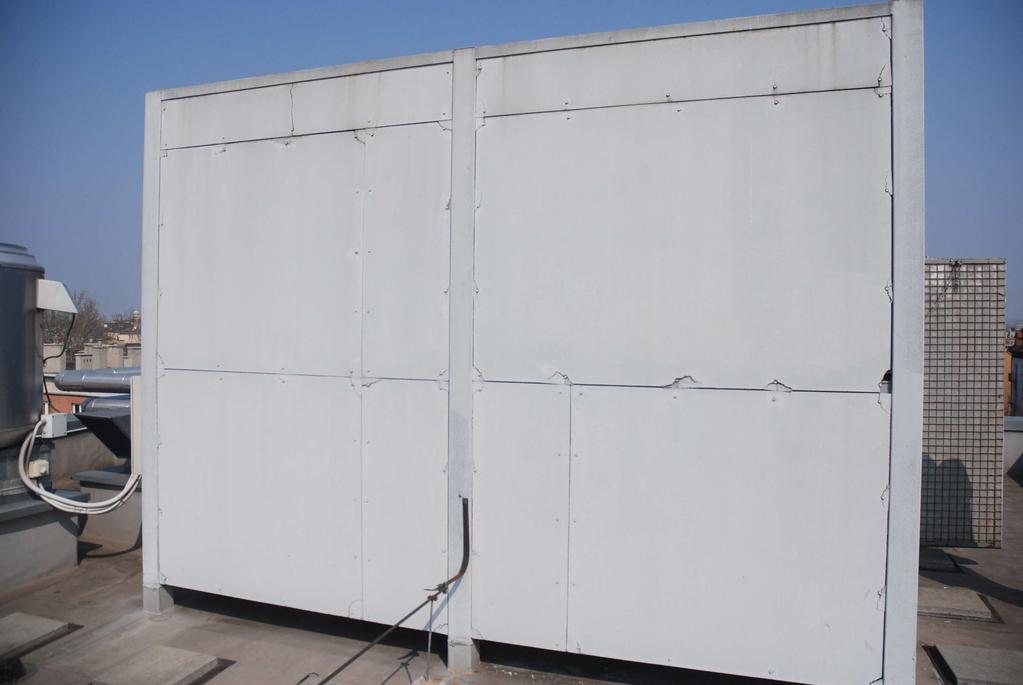

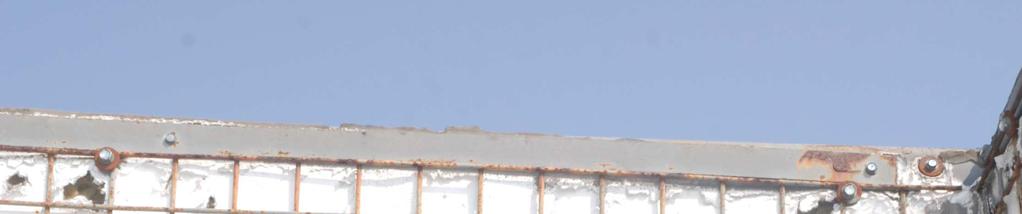

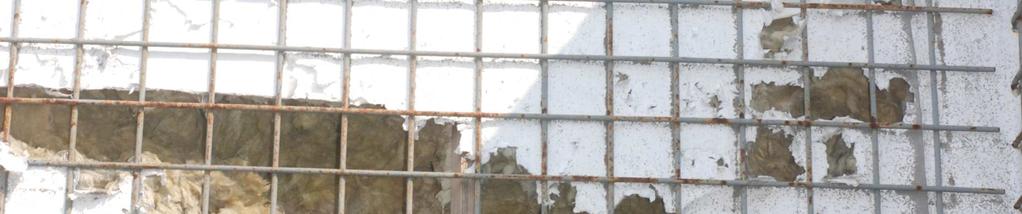

115 PSZK-T 04 FERROLI LÉGKEZELŐ BERENDEZÉS ZAJVÉDŐ FALÁNAK JAVÍTÁSA PSZK-T 04 ÉPÍTÉSZET A lapostetőn lévő Ferroli légkezelő berendezés zajvédő falának külső borítása majdnem minden csavarozásnál el van repedve. Szükséges a teljes külső burkolat cseréje. Az új burkolatot 8 mm vastag Swisspearl szálcement lapokból kell kialakítani, natúr szürke színben. Hidegen hajlított acél szelvényekből új rögzítő hátszerkezetet kell készíteni. A burkolat cseréjével együtt új, csavarozható, galvanizált tolózárat kell felszerelni a zajvédő fal ajtajára. A zajvédő fal belső kőzetgyapot hangszigetelése és az azt burkoló fólia több helyen sérült, feltételezhetően madarak ill. rágcsálók bejutása miatt. A hiányzó vagy sérült hangszigetelést pótolni szükséges a meglévővel azonos, teljes keresztmetszetében víztaszító kőzetgyapot szigeteléssel. A cserélt kőzetgyapot részeket a meglévő fóliával megegyező, nagy mechanikai szilárdságú, polietilén+polipropilén fólia borítással kell ellátni. A hangszigetelés védelmére és az állatok bejutását megakadályozandó, új perforált acéllemez felszerelése szükséges a zajvédő fal teljes felületén, valamint a fal alsó részein is. A zajvédő fal acél szerkezeteit mázolni szükséges. A tetőn folyó munkálatok során ügyelni kell a lapostető vízszigetelésének sértetlenségére. A munkálatok során ideiglenes OSB építőlemez lapostető borítást kell készíteni a gumi alapú csapadékvíz szigetelés védelmére. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges takarításokat el kell végezni. KÜLSŐ BURKOLATOK ZAJVÉDŐ FAL KÜLSŐ BORÍTÁSA - SZÁLCEMENT LAP BURKOLAT Swisspearl 8 mm vtg. kültéri szálcement homlokzatburkoló panel alkalmazása javasolt, natúr szürke színben, rozsdamentes acél popszegecses rögzítéssel. A szálcement lapokat az elbontott burkolat hidegen hajlított acél rögzítőelemekkel kiegészített tartóvázára kell felerősíteni rozsdamentes acél popszegecsekkel, a rögzítési előírások betartásával. A rögzítőelemeket a meglévő tartóvázhoz hegesztéssel kell rögzíteni. A szegecsek helyét a panelen és a tartóvázon előfúrni szükséges a gyártó által javasolt furatközpontosító eszköz segítségével. Rögzítési előírások: - a panelcsatlakozásoknál és a széleken javasolt optimális fuga szélesség 8 mm - mindegyik panelt 2 db fix rögzítő ponttal kell rögzíteni, az összes többi csúszó pont, a 2 fix pont nem helyezkedhet el ugyanazon a paneltartó profilon - minimális rögzítési távolság a lap szélétől: 40 mm - a panelek helyszíni vágása esetén minden egyes vágási felületet LUKO impregnáló folyadékkal kell kezelni Elvárt műszaki tulajdonságok: nettó panel méret: 3040 x 1220 mm vastagság: 8 mm panel súlya: 16 kg/m 2 égehetőségi osztály: A2-s1, d0, nem gyúlékony EN A-osztályú, éghetetlen szín: natúr szürke HANGSZIGETELÉS Hangszigetelő anyagként javasolt a ROCKWOOL FIXROCK műgyanta kötésű, teljes keresztmetszetében víztaszító, csupasz kőzetgyapot lemez alkalmazás. Elvárt műszaki tulajdonságok: néveleges testsűrűség: 32 kg/m 3 vízfelvétel rövid ideig tartó vízbe merítéskor: 1,0 kg/ m 2

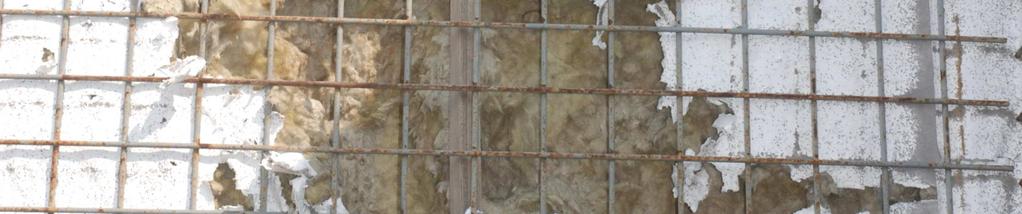

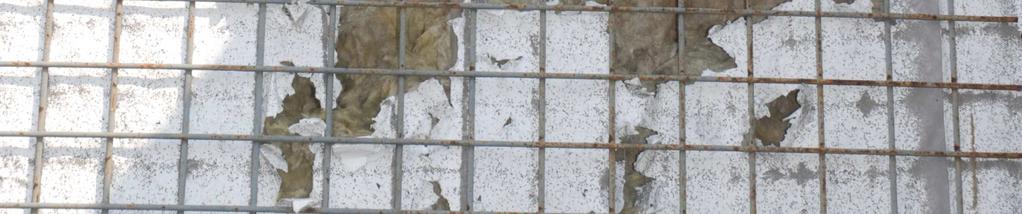

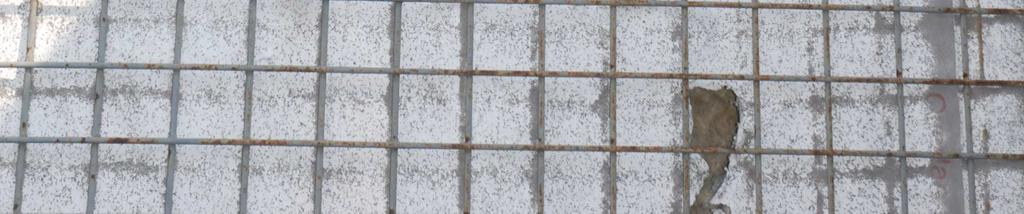

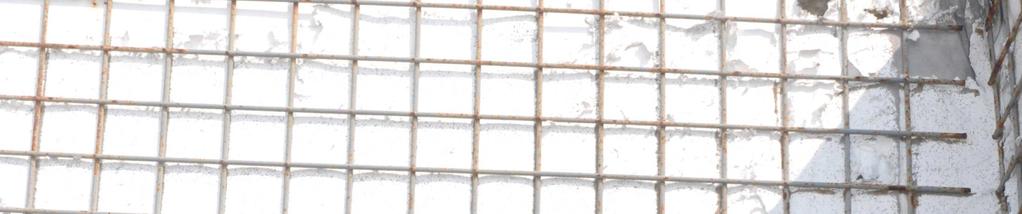

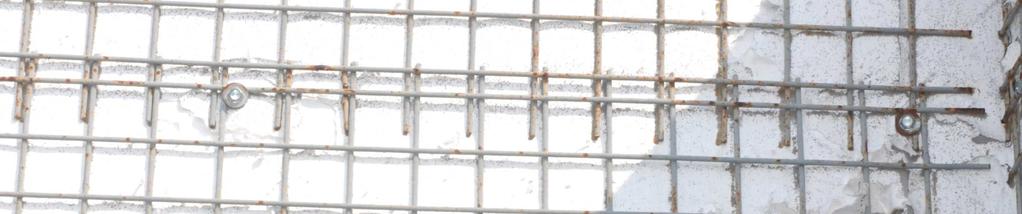

116 vízfelvétel hosszú ideig tartó vízbe merítéskor: 1,0 kg/ m 2 tűzvédelmi osztály: A1, EN PSZK-T 04 ALÁTÉTFÓLIA A hangszigetelés felületének közvetlen környezeti és nedvességhatásokkal szembeni védelmére DUPONT Tyvek Supro Plus, polietilén+polipropilén összetételű, magas szilárdságú, vízzáró alátétfólia alkalmazása javasolt. A fóliát a kőzetgyapot lemez felületére kell helyezni, és az öntapadó ragasztó-tömítő szegéllyel az acél tartóvázhoz kell erősíteni. Elvárt műszaki tulajdonságok: súly: 190 g/ m 2 diffúz ellenállás (Sd): 0,03 m anyag: polietilén+polipropilén (nem szőtt anyagszerkezet) funkcionális rétegvastagság: 220 µm PERFORÁLT FÉMLEMEZ BURKOLAT MEVACO termék alkalmazása javasolt. A perforált fémlemez a zajvédő fal belső oldalára kerül rögzítésre önmetsző csavaros rögzítéssel a meglévő acél tartóvázra erősítve. Elvárt műszaki tulajdonságok: lemezvastagság: 1,5 mm szabad áteresztő felület: min. 60% lyukméret: max. 10 mm lyukasztási forma: kör vagy négyzet keresztmetszet anyag: tüzihorganyzott acél MÁZOLÁS A kütéri fémfelületek mázolása speciális tulajdonságú, vízlepergető átvonó festékkel történjen. Javasolt anyag TRINÁT magasfényű vízlepergető zománcfesték. Felület előkészítése: Fémfelületnél el kell távolítani a port, az olaj vagy kenőanyag nyomokat TRINÁT Szintetikus hígítóval. A laza, pergő rozsdát vagy régi, nem tapadó festékréteget drótkefével alaposan le kell dörzsölni. A fém későbbi rozsdásodásának megakadályozása érdekében a felületet át kell festeni TRINÁT Korróziógátló alapozóval. A tartósabb bevonat érdekében a felületet TRINÁT Mesteralapozóval vagy TRINÁT Univerzális alapozóval kell átfesteni. KAPCSOLÓDÓ TERVEK É-PSZK-T 04.1 TERVLAP - FERROLI ZAJVÉDŐ FALÁNAK TERVE M=1:50 ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET

117 PSZK-T 05 FŐELZÁRÓ AKNAFEDLAP CSERÉJE PSZK-T 05 ÉPÜLETGÉPÉSZET Megrendelés előtt pontos helyszíni méretek ellenőrzése. Eredetivel azonos típ. Aknafeldap megrendelése és beépítése. Régi aknafeldap kiszerelése, új beépítése, teljes helyreállítással, megfelelő működés, zárás ellenőrzése. Helyreállítással, takarítással kompletten. ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak!

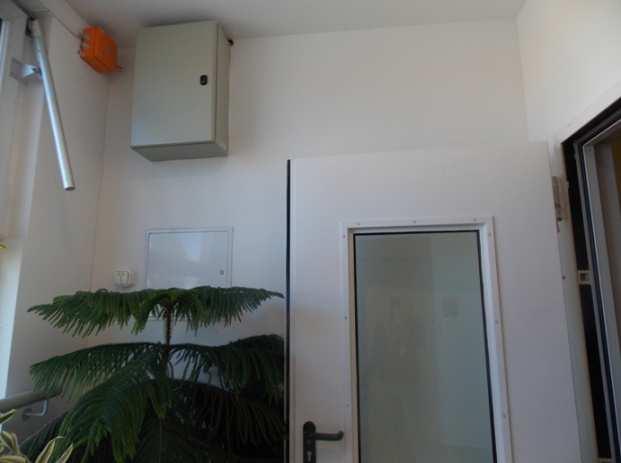

118 PSZK-T 07 I.-III. EM. GIPSZKARTON FAL MEGERŐSÍTÉSE PSZK-T 07 ÉPÍTÉSZET Gipszkarton fal megerősítése 1-3. emeleten a lift előtérben. Meglévő sérült lap lebontása, minél kisebb bontási hulladékkal, erősítő plusz bordaváz beépítésével (UA fém profilváz, meglévő bordavázzal megegyező vastagságban). Az erősített bordavázra új gipszkarton lapok elhelyezése szükséges. A sérült lapok cseréje a meglévővel megegyező minőségű lapokkal. A javítás helyén történő glettelés után a teljes falfelületen Caparol Extra diszperziós tisztasági festés készül, fehér színben. Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített szanitereket védeni kell. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. VÁLASZFAL GIPSZKARTON VÁLASZFAL A helyiségekben a szerelt kivitelű gipszkarton válaszfalak UA erősített bordavázzal 2 réteg normál gipszkarton alkalmazásával készülnek. Típusa Knauf rendszerű, vagy azzal műszakilag mindenben egyenértékű termék. Knauf W112 rendszer 2*2 normál gipszkarton lemez alkalmazásával. Falvastagság 125 mm Profil CW 75 mm Borítás 2*2*12,5 mm KNAUF normál építőlemez Hőszigetelés nincs MELLÉKLET

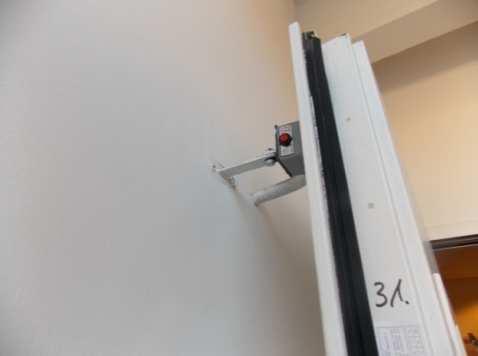

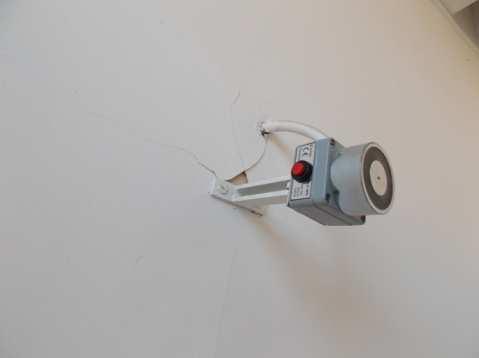

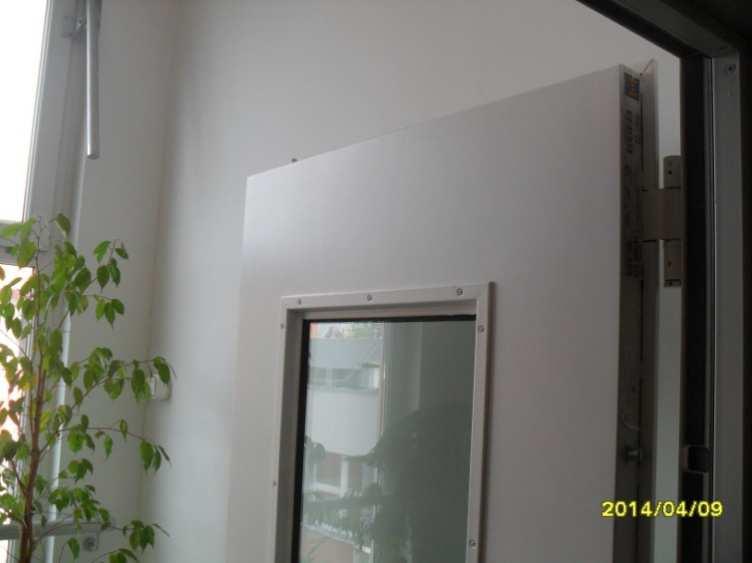

119 ÉPÜLETVILLAMOSSÁG PSZK-T 07 A liftelőtereket tűzjelzésre záródó ajtó választja el a közlekedő folyosótól. Az ajtót tartó mágnes egy labilis, mozgó gipszkarton falhoz van rögzítve. A gipszkarton fal megerősítése szüksége, ez a meglévő, tartó mágneshez vezető kábelezést is érintheti. A fal megerősítése idején a tartómágnes kábelezését ki kell kötni. Az erősítésnél ügyelni kell a kábel épségére, majd a falba történő újbóli szakszerű süllyesztésére. A megerősítés után a kábel ellenőrzés után visszakötendő. A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! Meglévő állapot megerősítendő gipszkarton fal.

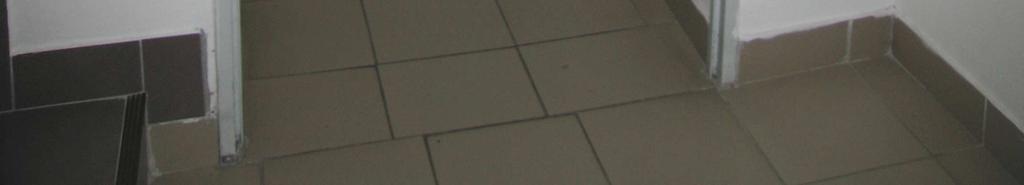

120 PSZK-T 11 ALAGSORI ACÉL AJTÓ CSERÉJE PSZK-T 11 ÉPÍTÉSZET Az alagsorban a lépcsőház és az előtér között lévő egyszárnyú, jobbos acél ajtó zsanérjai kiszakadtak a helyükről. Az ajtó nem javítható, teljes cseréje szükséges a meglévővel azonos műszaki tulajdonságokkal és méretben (100/212,5 cm névleges méret). Legalább 200 gr/m2 felületsúlyú hullámpapír-, és 100 gr/m2 felületsúlyú polietilén fóliaterítéssel a meglévő-megmaradó burkolatot és a beépített szanitereket védeni kell. Vakolat és festés javítása a bontásból adódóan. Az alkalmazandó festékek és felületek színét a mindenkori épített környezet határozza meg. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges piperetakarításokat el kell végezni. BELSŐ NYÍLÁSZÁRÓ BELTÉRI ACÉL AJTÓ - ASSA ABLOY MCR ALPE TÍPUS Tűzállóság: nem tűzgátló Tűzvédelmi osztály: A2 Felületképzés: RAL skála szerint porszórt (selyemfényű) méret: 1000/2125 mm falc: vékony Szárny: 40 mm vtg. horganyzott acél ajtólap, papírrácsbetéttel, rövdíthető Pántok: standard rugós pánt Zár: hengerzárbetétes biztonsági zár Tok: acél saroktok, pánthely megerősítéssel, mindkét nyitásírányra előkészítve Kilincs: standard fekete, műanyag kilincs Kiegészítő: automata ajtócsukó, ajtóbehúzó karral falazat: meglévő 20 cm vasbeton fal BELSŐ FALBURKOLAT VAKOLAT ÚJ, PÓTLÁS, JAVÍTÁS A vakolatjavításokat, pótlásokat LB-KNAUF Premium kézi alapvakolattal vagy azzal műszakilag mindenben megegyező termékkel kell elvégezni. Az alapfelületnek megfelelő szilárdságúnak, por- és szennyeződésmentesnek kell lennie. A falazatok hibáit a vakolás megkezdése előtt legalább három nappal ki kell javítani. El kell távolítani a könnyen mozgó falrészeket. Alapvakolattal ki kell kenni a nagyobb repedéseket, vezetékek hornyait. Felhordását megelőzően min. 1 nappal, a falfelületek egyenletes szívóképességét, stabilitását és a megfelelő tapadóerőt tégla, beton, vegyesfalazat esetében Kontakt VS cementes gúzolóval, speciális esetben Eurosan VS fokozott tapadást biztosító gúzolóval kell biztosítani. Ahol a falszerkezet nem egységes, ott az alapvakolat felső harmadába ágyazott vakolaterősítő üvegháló alkalmazása javasolt. A vakolt felületet LB-KNAUF Feinputz simítóvakolattal kell bevonni. Alapvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >2,5 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >1 N/mm2 Páradiffúziósellenállási szám (µ): kb. 10 Hővezetési tényező: 0,8 W/mK Rétegvastagság: mm Kötőanyag: cement, mészhidrát Simítóvakolat elvárt műszaki tulajdonságai: Max. szemcse: 1,2 mm Nyomószilárdság: >1 N/mm2 Tapadószilárdság: >0,1 N/mm2 Hajlítószilárdság: >0,5 N/mm2 Páradiffúziósellenállási szám (µ): kb. 14 Hővezetési tényező: 0,8 W/mK Anyagszükséglet: 4-6 kg/m2 Rétegvastagság: kb. 3 mm

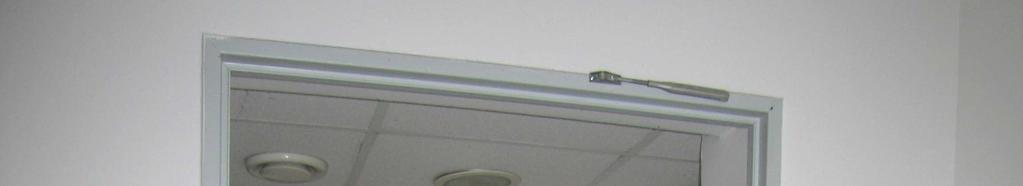

121 Kötőanyag: FESTÉS cement, mészhidrát PSZK-T 11 A FELÜLET ELŐKÉSZÍTÉSE A munkák előtt az átfestendő falakat szemrevételezéssel meg kell vizsgálni, azok állapotát egyértelműen be kell azonosítani. Valamennyi meglazult, a faltól könnyen elváló festékréteget el kell távolítani, kaparóeszközzel, vagy kefével. Az egyenetlen falfelületet dörzspapírral kell simává csiszolni. A repedéseket, lyukakat és mélyedéseket kell kijavítani. Kisebb hibák javítására beltéri glettanyag alkalmazandó teljes felületen. A mélyebb repedések, rések lyukak javítására vékony vakolat használandó. Új vakolt falat teljes felületen kell glettelni, 2 rétegben felhordva a simító anyagot. A glettanyag 0-10 mm vastagságig alkalmazható. Anyagszükséglet: 0,8 kg/m2/mm. A glettelést követően a felületet minden esetben át kell csiszolni, majd portalanítani, csak azt követően festhető. Amennyiben a meglévő, átfestendő festékréteg sértetlen, akkor azt le kell mosni enyhe mosószeres folyadékkal. Cél eltüntetni a port, a szennyeződést. A mosásnál alulról felfelé kell haladni, hogy ne legyenek a lefolyástól csíkok a falon. Az oldószeres mosást követően előbb tiszta vizes-, majd száraz ruhával át kell törölni és hagyni kell megszáradni a falat. A száradási követelmény a glettelésre is ugyanúgy vonatkozik. Csak száraz, por és zsírmentes felületre lehet festeni. Nedves felületre nem lehet festeni. DISZPERZIÓS FESTÉS CAPAROL Extra mosásálló beltéri műgyanta diszperziós festék javasolt a fal- és födémfelületeken. Az alapfelület és a légtér egyaránt min. +5 C legyen, ez a felhordás alsó hőmérséklethatára. Az alapfelületeknek szennyeződésektől, tapadásrontó anyagoktól mentesnek és száraznak kell lenniük. Figyelembe kell venni a VOB "C" fejezet pontját. Mészhabarcs- és javított mészhabarcs vakolatoknál a tartós, közepesen szívó felületeket előkezelés nélkül lehet bevonni. Erősen porózus, mállékony és erősen szívó vakolatokat Caparol Mélyalapozó LF alapozóval kell előkezelni. Gipszkarton lapoknál a simítási bordákat le kell csiszolni, alapozás egy réteg mélyalapozóval. A nem hordképes lakk-, diszperziós- vagy műgyanta vakolat bevonatokat valamint ásványi eredetű festékeket maradéktalanul el kell távolítani. Elvárt műszaki tulajdonságok: Kötőanyag műgyanta diszperzió Fényességi fok matt Javasolt rétegszám 1-2 réteg Tisztíthatóság: mosásálló Rétegfelépítés: Alapozás: max. 10 %-ban vízzel hígított Caparol Mélyalapozó LF alapozóval Fedő réteg: max. 5 %-ban vízzel hígított CAPAROL Extra ÉPÜLETVILLAMOSSÁG A fém berendezések EPH bekötését minden esetben ellenőrizni kell, annak hiánya esetén pótolni szükséges! A szerkezetek le és felszerelése során ügyelni kell a meglévő berendezés biztonságos kezelésére, szerelés után visszakötésükre! A bontási és visszaépítési munkák során az Általános épületvillamossági műszaki leírásban találhatóak betartandóak! MELLÉKLET

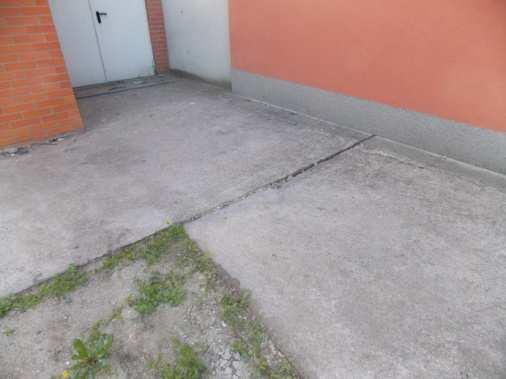

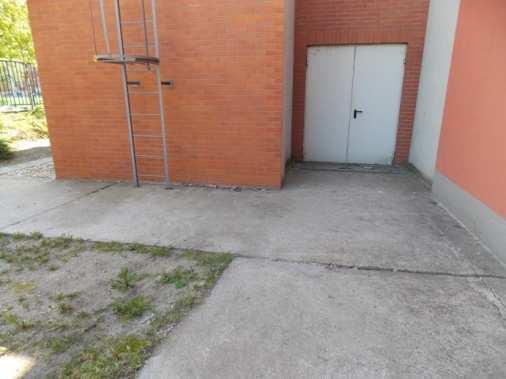

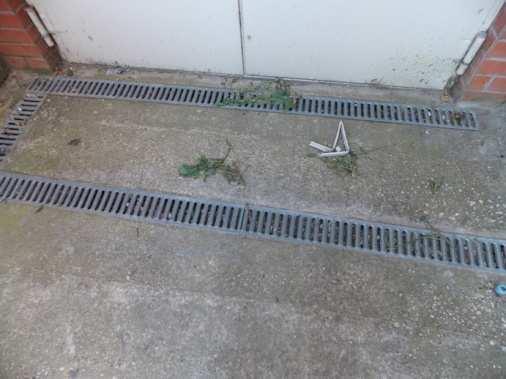

122 PSZK-T 12 V. ELŐADÓ ELŐTT TÉRBURKOLAT BONTÁS, SZIGETELÉS PSZK-T 12 ÉPÍTÉSZET Járda beton burkolatának bontása, a szükséges föld kiemeléssel, utána tükör képzéssel. Az épület oldaláról a szükséges területen 60 cm magasságig, az épület hosszában a járda mentén kerámia lap falburkolat leszedése. Ügyelni kell a sérülésmentes bontásra, amennyiben sérülnek, törnek a burkoló lapok, ugyanolyannal kell helyettesíteni őket. A bontott kerámia lapburkolat helyén, a szigetelendő felületet MAPEI Nivoplan kiegyenlítő habarccsal kell kiegyenlíteni max. 15 mm-es rétegvastagsággal, majd MAPEI Mapelastic BV3 kétkomponensű, rugalmas, burkolható, cement kötésű, kent csapadékvíz elleni szigeteléssel kell ellátni. Kavicsréteg kerül lehelyezésre 90%-os tömörítéssel. A kavics rétegre 1 rtg 100g/m 2 felülettömegű geotextil elválasztás készítése szükséges. Simított betonjárda készítése, min. C16-24/KK betonminőséggel, 2%-os épület lábazatától való ellejtéssel. Falburkolat visszahelyezése, a törött, sérült kerámia lapok helyett új, a többivel azonos felhelyezése. A lapokat MAPEI Keraflex S1 szürke színű, hosszú nyitott idejű, rugalmas, lecsúszásmentes cement kötésű ragasztóhabarcsba ágyazva kell felragasztani. A fugákat MAPEI Keracolor FF Flex, fokozott terhelhetőségű, vízlepergető tulajdonságú, cementkötésű fugázóhabarccsal kell kitölteni. A beton járdához való csatlakozás vonalát rugalmas, vízzáró szilikon tömítéssel kell kikenni.a beton járdában új folyókák kerülnek elhelyezésre. A munkálatok során gondoskodni kell az építési és bontási hulladékok elszállításáról, folyamatos építési takarítással együtt. A munka befejezése után a szükséges takarításokat és a finom tereprendezést el kell végezni. ÉPÜLETGÉPÉSZET A szigetelés elvégzéséhez két vonalmenti összefolyókát kell helyezni, illetve egy új összefolyót kell építeni az épület mentén. Jelenleg nem megfelelő a vízelvezetés, az épület felé lejt a járda,a vészkijárat ajtónál befolyik a víz. A két meglévő összefolyót az ajtó felől el kell húzni, hogy ne az ajtó felé lejtsen. Az épület fala mentén még egy új összefolyó kerül betervezésre. MELLÉKLET

123 PSZK-T 13 V. ELŐADÓ ABLAKSZIGETELÉS PSZK-T 13 ÉPÍTÉSZET Meglévő 4 db külső nyílászárónál a meglévő betételem kiszedése (a nyílászáró nyitható, nem kell leemelni) után légzárást biztosító gumi tömítőszalag elhelyezése, majd a betét visszahelyezése. MELLÉKLET
