2 Mitől igazi a Tracon garancia? Beszállítóinkat elsősorban a megbízható minőség alapján választjuk ki Termékeink műszaki paramétereit saját laborunkban rendszeresen ellenőrizzük Általunk mért valós adatokat írunk fényforrásainkra Élettartam vizsgálatot végzünk extrém körülmények között EMC vizsgálatnak vetjük alá termékeinket Folyamatosan kielégítjük a legújabb vonatkozó szabványok követelményeit 2 év termékgarancia a ED fényforrásainkra és lámpatesteinkre 4 év termékgarancia a ED Pro - fessional lámpatesteinkre Cégünk ISO 9001 tanúsítása

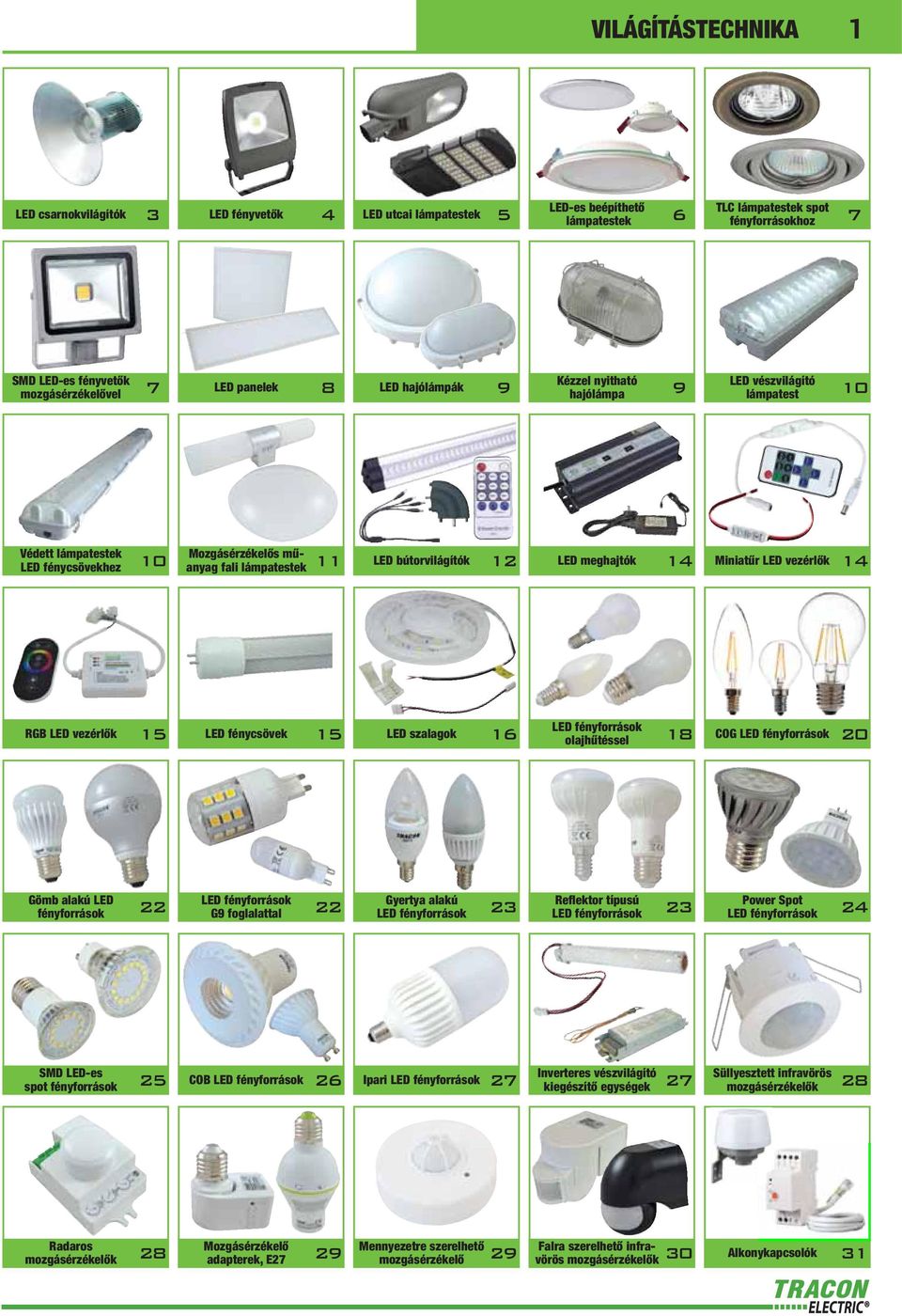

3 VIÁGÍTÁSTECNIKA 1 ED csarnokvilágítók 3 ED fényvetők 4 ED utcai lámpatestek 5 ED-es beépíthető lámpatestek TC lámpatestek spot fényforrásokhoz 7 mozgásérzékelővel 7 ED panelek 8 ED-es fényvetők ED hajólámpák 9 Kézzel nyitható hajólámpa 9 ED vészvilágító lámpatest 10 Védett lámpatestek ED fénycsövekhez 10 Mozgásérzékelős műanyag fali lámpatestek 11 ED bútorvilágítók ED meghajtók 14 Miniatűr ED vezérlők 14 RGB ED vezérlők 15 ED fénycsövek 15 ED szalagok 1 ED fényforrások olajhűtéssel 18 COG ED fényforrások 20 Gömb alakú ED fényforrások 22 ED fényforrások G9 foglalattal 22 Gyertya alakú ED fényforrások 23 Reflektor típusú ED fényforrások 23 Power Spot ED fényforrások 24 ED-es spot fényforrások 25 COB ED fényforrások 2 Ipari ED fényforrások 27 Inverteres vészvilágító kiegészítő egységek 27 Süllyesztett infravörös mozgásérzékelők 28 daros mozgásérzékelők 28 Mozgásérzékelő adapterek, E27 29 Mennyezetre szerelhető mozgásérzékelő 29 Falra szerelhető infravörös mozgásérzékelők 30 Alkonykapcsolók 31

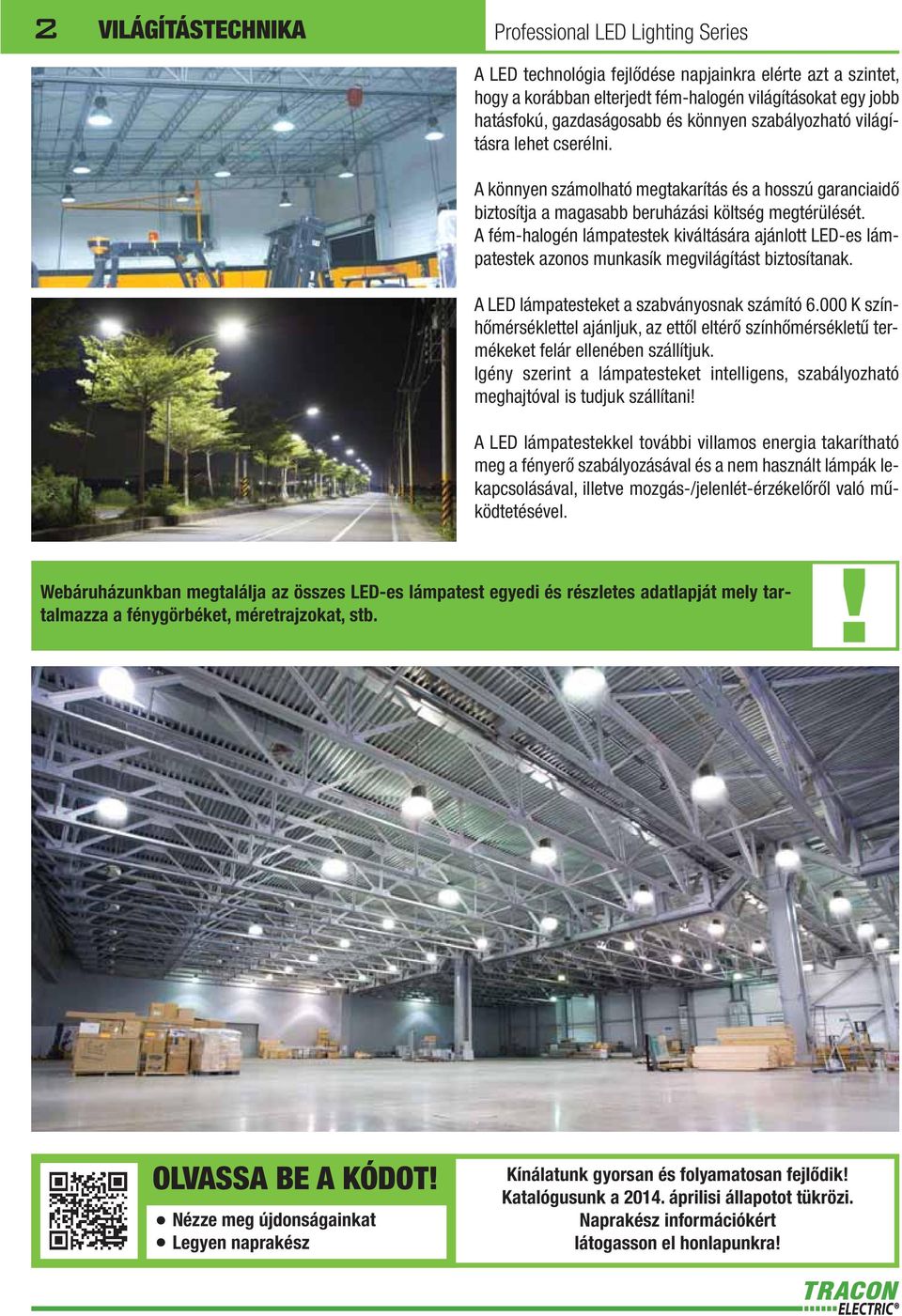

4 2 VIÁGÍTÁSTECNIKA Professional ED ighting Series A ED technológia fejlődése napjainkra elérte azt a szintet, hogy a korábban elterjedt fém-halogén világításokat egy jobb hatásfokú, gazdaságosabb és könnyen szabályozható világításra lehet cserélni. A könnyen számolható megtakarítás és a hosszú garanciaidő biztosítja a magasabb beruházási költség megtérülését. A fém-halogén lámpatestek kiváltására ajánlott ED-es lámpatestek azonos munkasík megvilágítást biztosítanak. A ED lámpatesteket a szabványosnak számító.000 K színhőmérséklettel ajánljuk, az ettől eltérő színhőmérsékletű termékeket felár ellenében szállítjuk. Igény szerint a lámpatesteket intelligens, szabályozható meghajtóval is tudjuk szállítani! A ED lámpatestekkel további villamos energia takarítható meg a fényerő szabályozásával és a nem használt lámpák lekapcsolásával, illetve mozgás-/jelenlét-érzékelőről való működtetésével. Webáruházunkban megtalálja az összes ED-es lámpatest egyedi és részletes adatlapját mely tartalmazza a fénygörbéket, méretrajzokat, stb.! OVASSA BE A KÓDOT! Nézze meg újdonságainkat egyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a áprilisi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra!

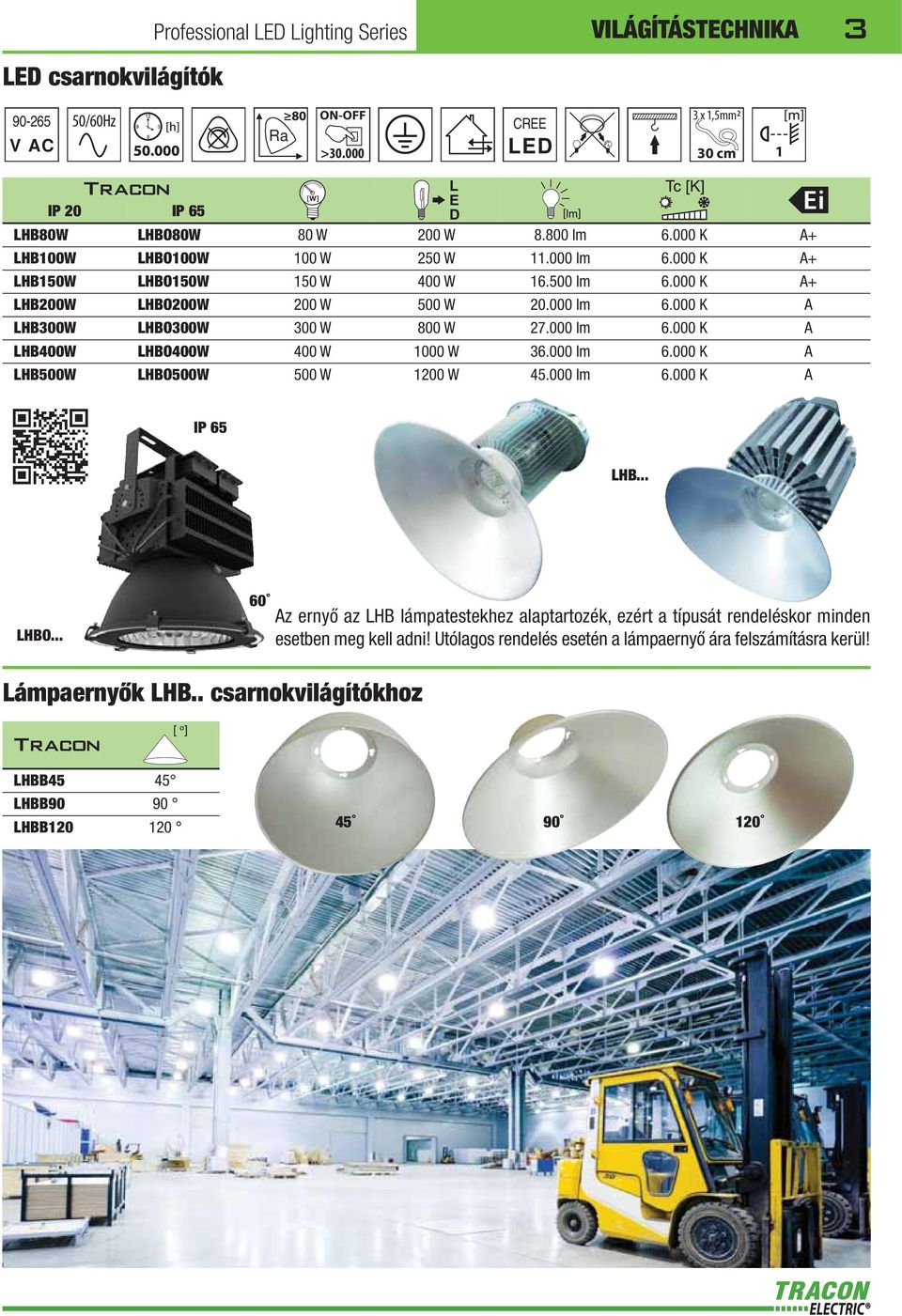

5 ED csarnokvilágítók Professional ED ighting Series VIÁGÍTÁSTECNIKA > CREE ED 3 x 1,5mm 30 cm 1 IP 20 IP 5 B80W BO80W 80 W 200 W lm.000 K A+ B100W BO100W 100 W 250 W lm.000 K A+ B150W BO150W 150 W 400 W lm.000 K A+ B200W BO200W 200 W 500 W lm.000 K A B300W BO300W 300 W 800 W lm.000 K A B400W BO400W 400 W 1000 W lm.000 K A B500W BO500W 500 W 00 W lm.000 K A IP 5 B... BO... 0 Az ernyő az B lámpatestekhez alaptartozék, ezért a típusát rendeléskor minden esetben meg kell adni! Utólagos rendelés esetén a lámpaernyő ára felszámításra kerül! ámpaernyők B.. csarnokvilágítókhoz BB45 45 BB90 90 BB

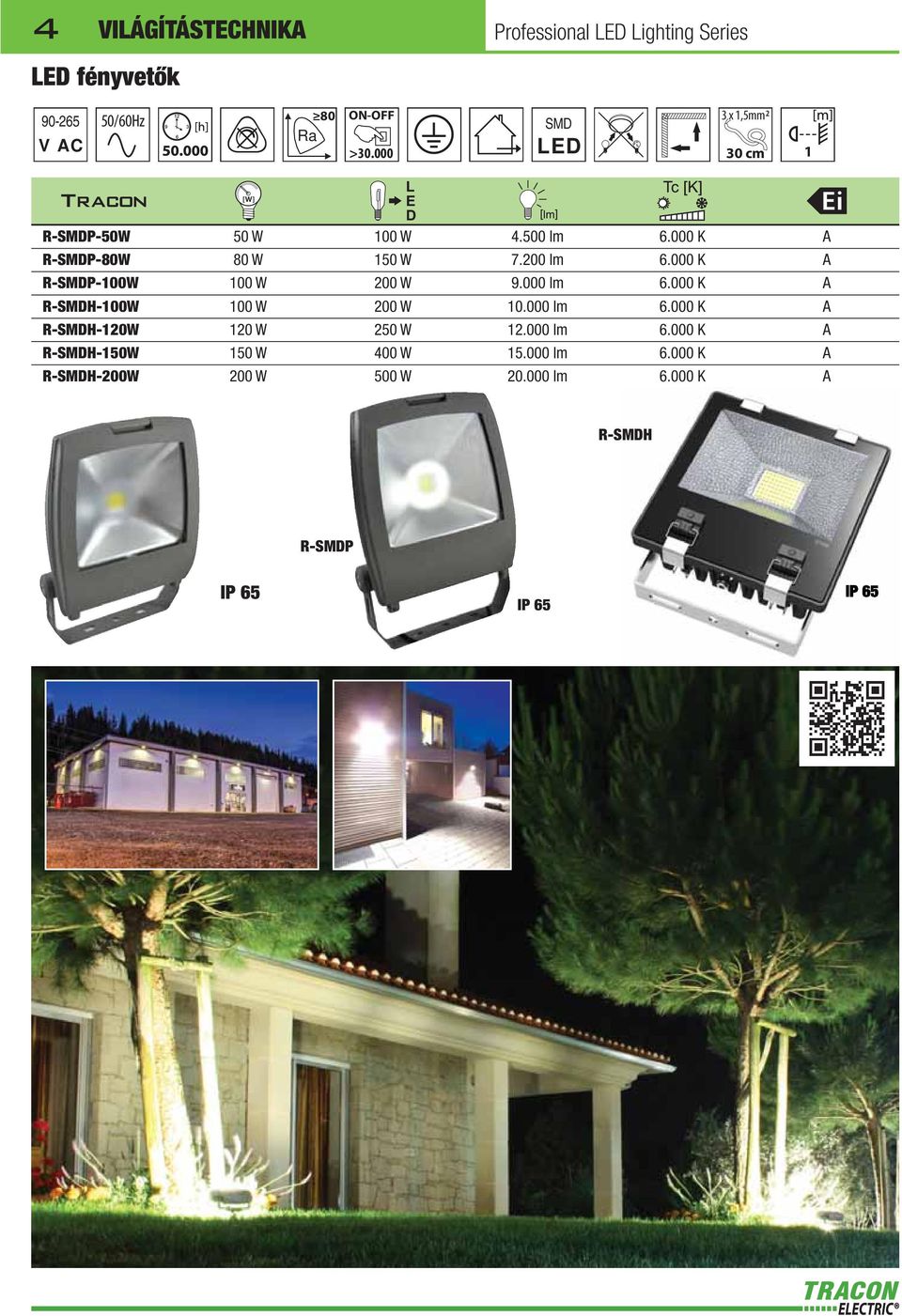

6 4 VIÁGÍTÁSTECNIKA Professional ED ighting Series ED fényvetők > ED 3 x 1,5mm 30 cm 1 R-P-50W 50 W 100 W lm.000 K A R-P-80W 80 W 150 W lm.000 K A R-P-100W 100 W 200 W lm.000 K A R--100W 100 W 200 W lm.000 K A R--0W 0 W 250 W.000 lm.000 K A R--150W 150 W 400 W lm.000 K A R --200W 200 W 500 W lm.000 K A R- R-P IP 5 IP 5 IP 5

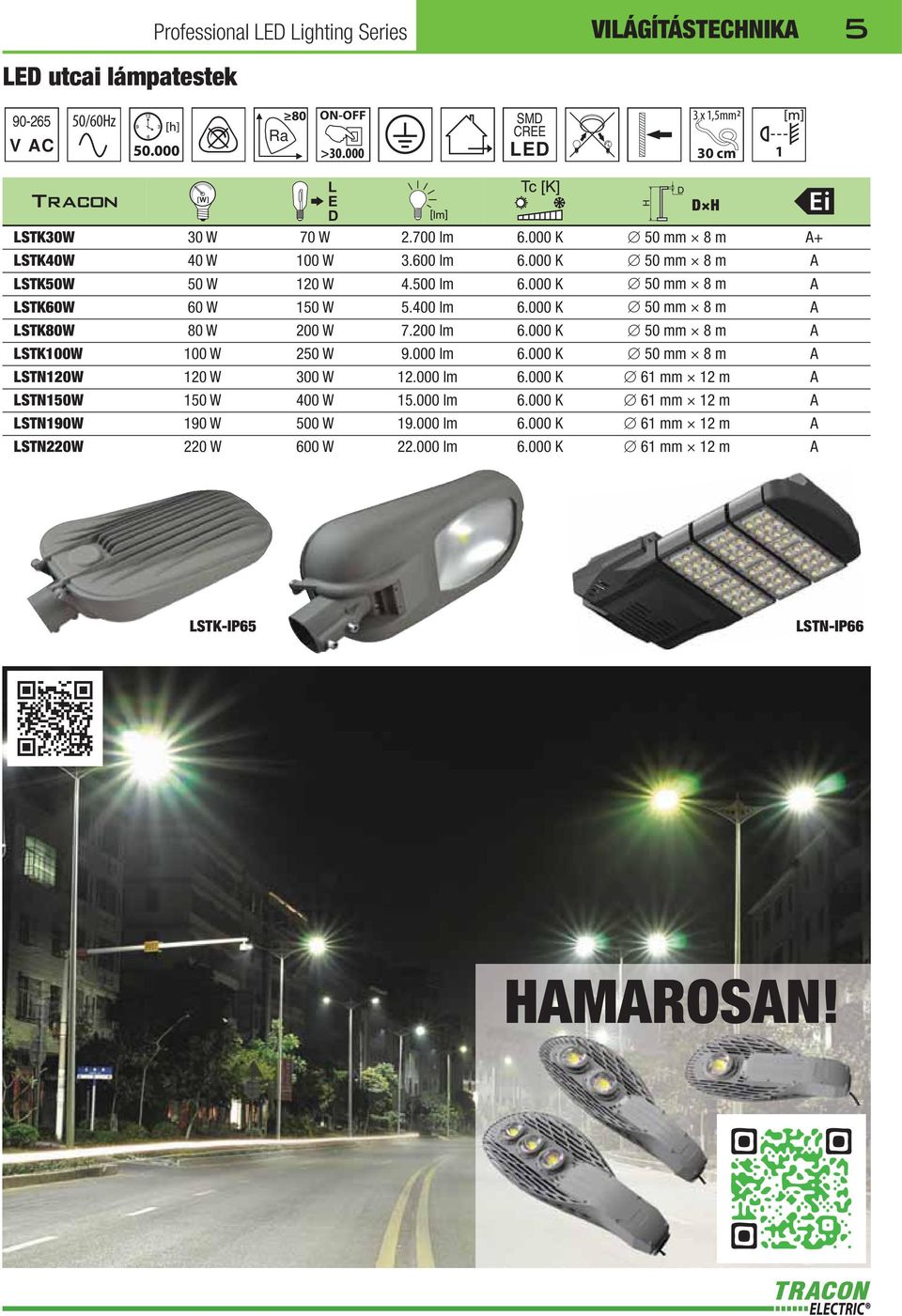

7 ED utcai lámpatestek Professional ED ighting Series VIÁGÍTÁSTECNIKA > CREE ED 3 x 1,5mm 30 cm 1 D STK30W 30 W 70 W lm.000 K 50 mm 8 m A+ STK40W 40 W 100 W 3.00 lm.000 K 50 mm 8 m A STK50W 50 W 0 W lm.000 K 50 mm 8 m A STK0W 0 W 150 W lm.000 K 50 mm 8 m A STK80W 80 W 200 W lm.000 K 50 mm 8 m A STK100W 100 W 250 W lm.000 K 50 mm 8 m A STN0W 0 W 300 W.000 lm.000 K 1 mm m A STN150W 150 W 400 W lm.000 K 1 mm m A STN190W 190 W 500 W lm.000 K 1 mm m A STN220W 220 W 00 W lm.000 K 1 mm m A STK-IP5 STN-IP AMAROSAN!

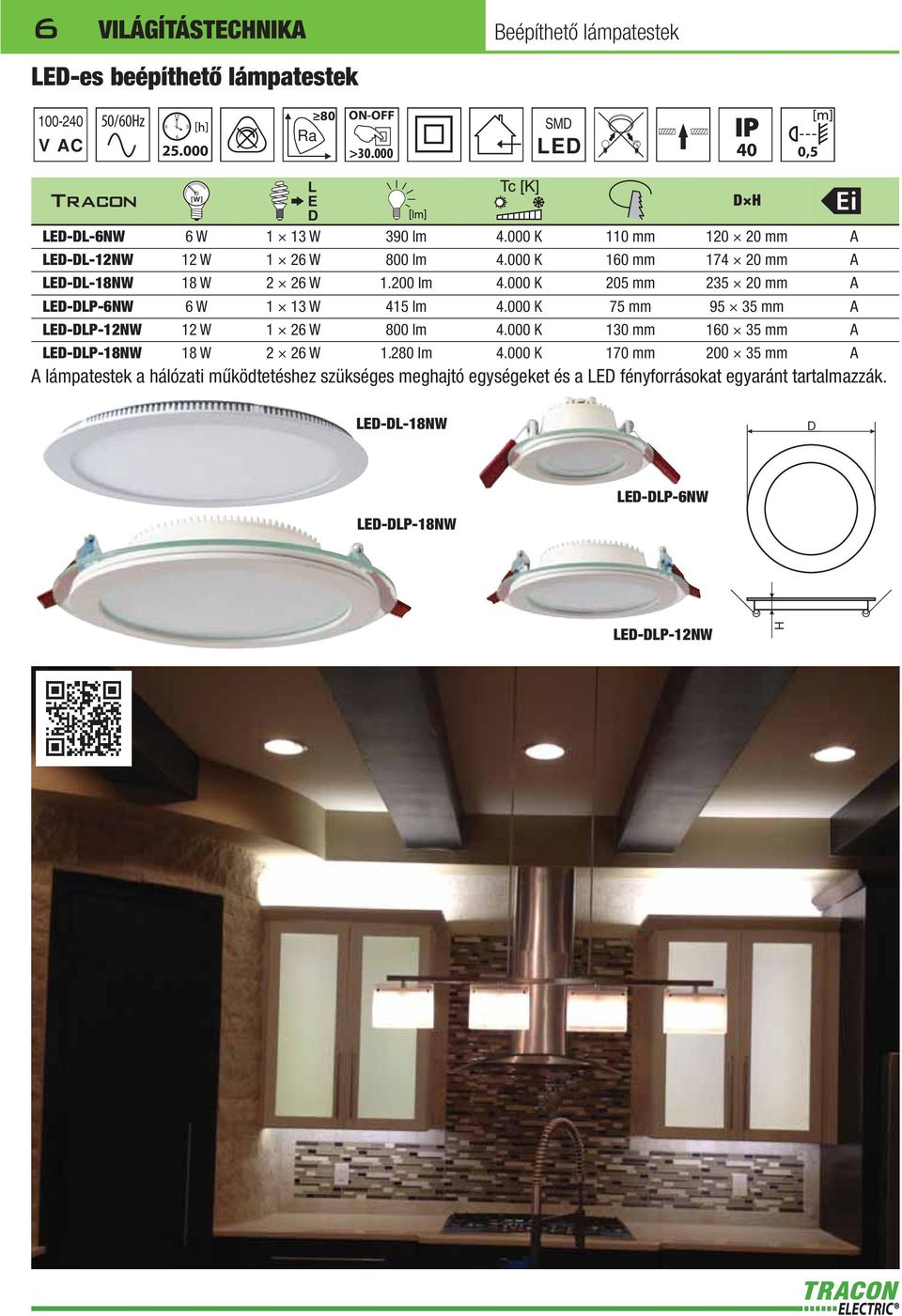

8 VIÁGÍTÁSTECNIKA ED-es beépíthető lámpatestek Beépíthető lámpatestek > ED 40 0,5 D ED-D-NW W 1 13 W 390 lm K 110 mm 0 20 mm A ED-D-NW W 1 2 W 800 lm K 10 mm mm A ED-D-18NW 18 W 2 2 W lm K 205 mm mm A ED-DP-NW W 1 13 W 415 lm K 75 mm mm A ED-DP-NW W 1 2 W 800 lm K 130 mm mm A ED-DP-18NW 18 W 2 2 W lm K 170 mm mm A A lámpatestek a hálózati működtetéshez szükséges meghajtó egységeket és a ED fényforrásokat egyaránt tartalmazzák. ED-D-18NW D ED-DP-18NW ED-DP-NW ED-DP-NW

9 Beépíthető lámpatestek, fényvetők TC lámpatestek spot fényforrásokhoz VIÁGÍTÁSTECNIKA 7 V AC/DC 2 x 0,5mm 20 cm G5.3 FIX 30 TC-2C TC-C A ++, A +, A, B, C, D, E TC-2MC TC-MC A ++, A +, A, B, C, D, E TC-2MG TC-MG A ++, A +, A, B, C, D, E TC-2MR TC-MR A ++, A +, A, B, C, D, E TC-2W TC-W A ++, A +, A, B, C, D, E TC-2C TC-2MC TC-2MG TC-2W TC-C TC-W TC-MG TC-MR TC-2MR TC-MC 0 min min ED-es fényvetők ED 0,5 lux s 7min W (mm) R--10W R-M-10W 10 W 70 W 700 lm K A R--20W R-M-20W 20 W 150 W lm K A R--30W R-M-30W 30 W 250 W lm K A R--50W R-M-50W 50 W 400 W lm K A W

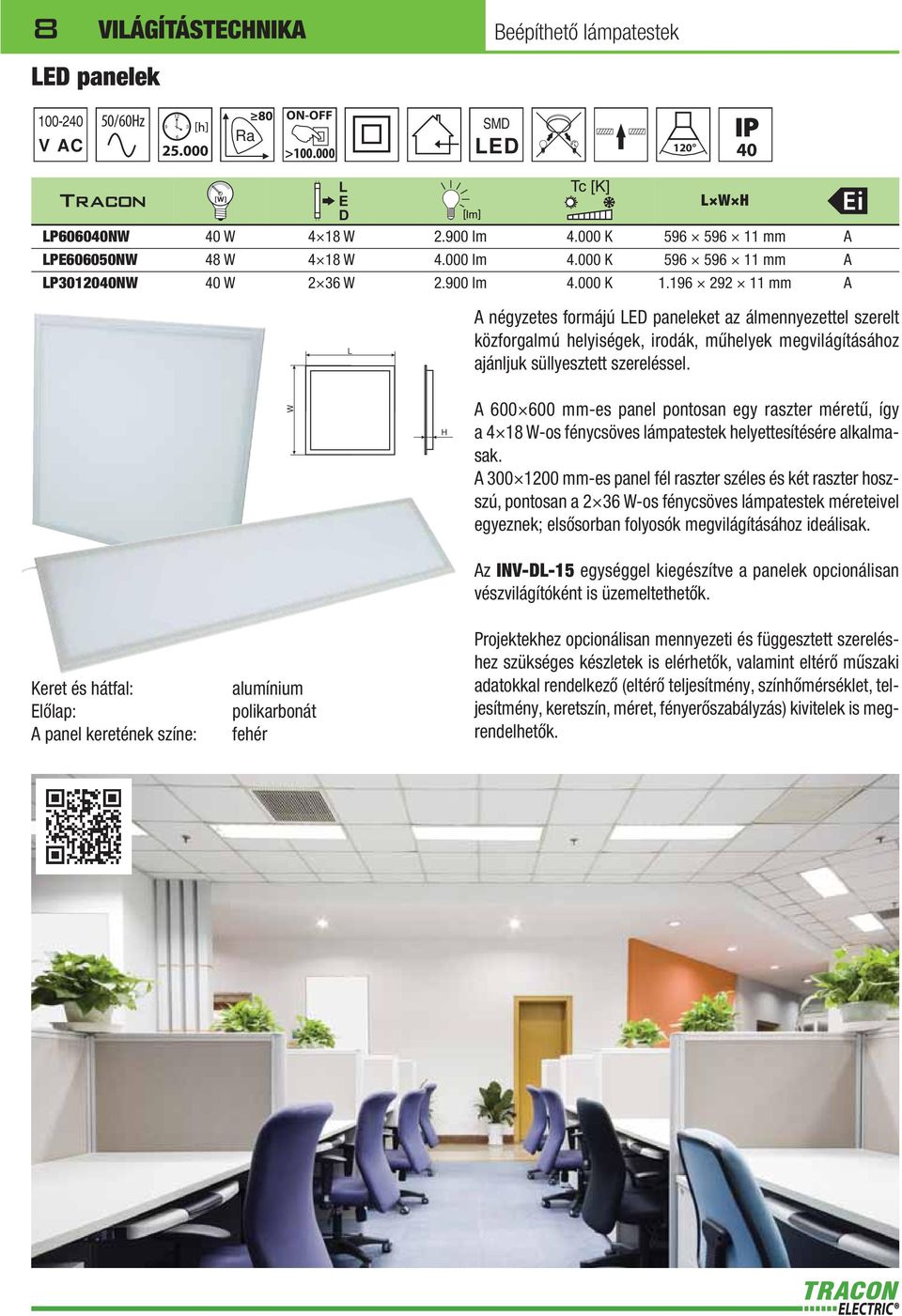

10 8 ED panelek VIÁGÍTÁSTECNIKA Beépíthető lámpatestek > ED 0 40 W P0040NW 40 W 4 18 W lm K mm A PE0050NW 48 W 4 18 W lm K mm A P30040NW 40 W 2 3 W lm K mm A A négyzetes formájú ED paneleket az álmennyezettel szerelt közforgalmú helyiségek, irodák, műhelyek megvilágításához ajánljuk süllyesztett szereléssel. W A mm-es panel pontosan egy raszter méretű, így a 4 18 W-os fénycsöves lámpatestek helyettesítésére alkalmasak. A mm-es panel fél raszter széles és két raszter hoszszú, pontosan a 2 3 W-os fénycsöves lámpatestek méreteivel egyeznek; elsősorban folyosók megvilágításához ideálisak. Az INV-D-15 egységgel kiegészítve a panelek opcioná li san vészvilágítóként is üzemeltethetők. Keret és hátfal: Előlap: A panel keretének színe: alumínium polikarbonát fehér Projektekhez opcionálisan mennyezeti és függesztett szereléshez szükséges készletek is elérhetők, valamint eltérő műszaki adatokkal rendelkező (eltérő teljesítmény, színhőmérséklet, teljesítmény, keretszín, méret, fényerőszabályzás) kivitelek is megrendelhetők.

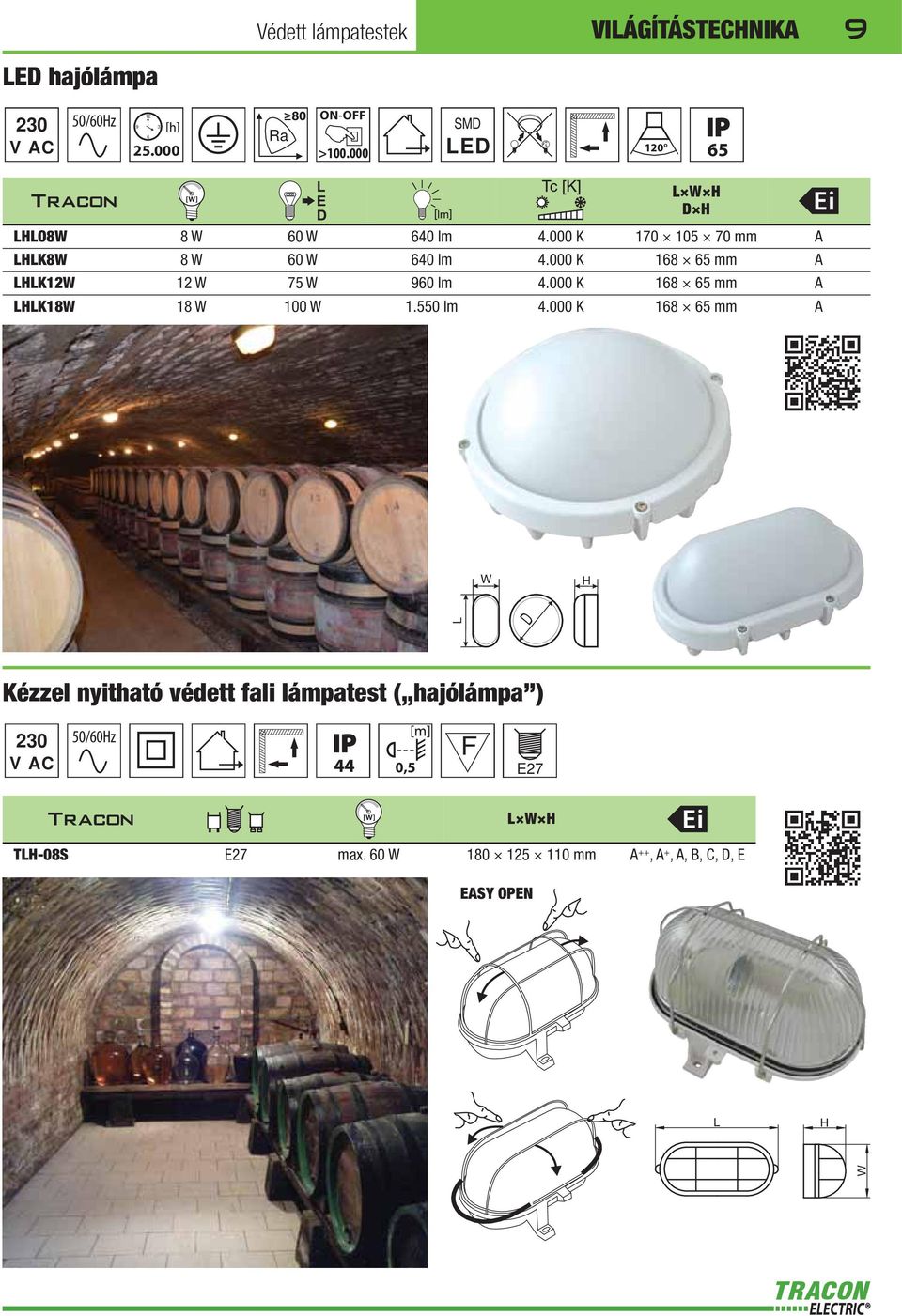

11 Védett lámpatestek VIÁGÍTÁSTECNIKA 9 ED hajólámpa > ED 0 5 W D O8W 8 W 0 W 40 lm K mm A K8W 8 W 0 W 40 lm K 18 5 mm A KW W 75 W 90 lm K 18 5 mm A K18W 18 W 100 W lm K 18 5 mm A W D Kézzel nyitható védett fali lámpatest ( hajólámpa ) 44 0,5 F E27 W T-08S E27 max. 0 W mm A ++, A +, A, B, C, D, E EASY OPEN W

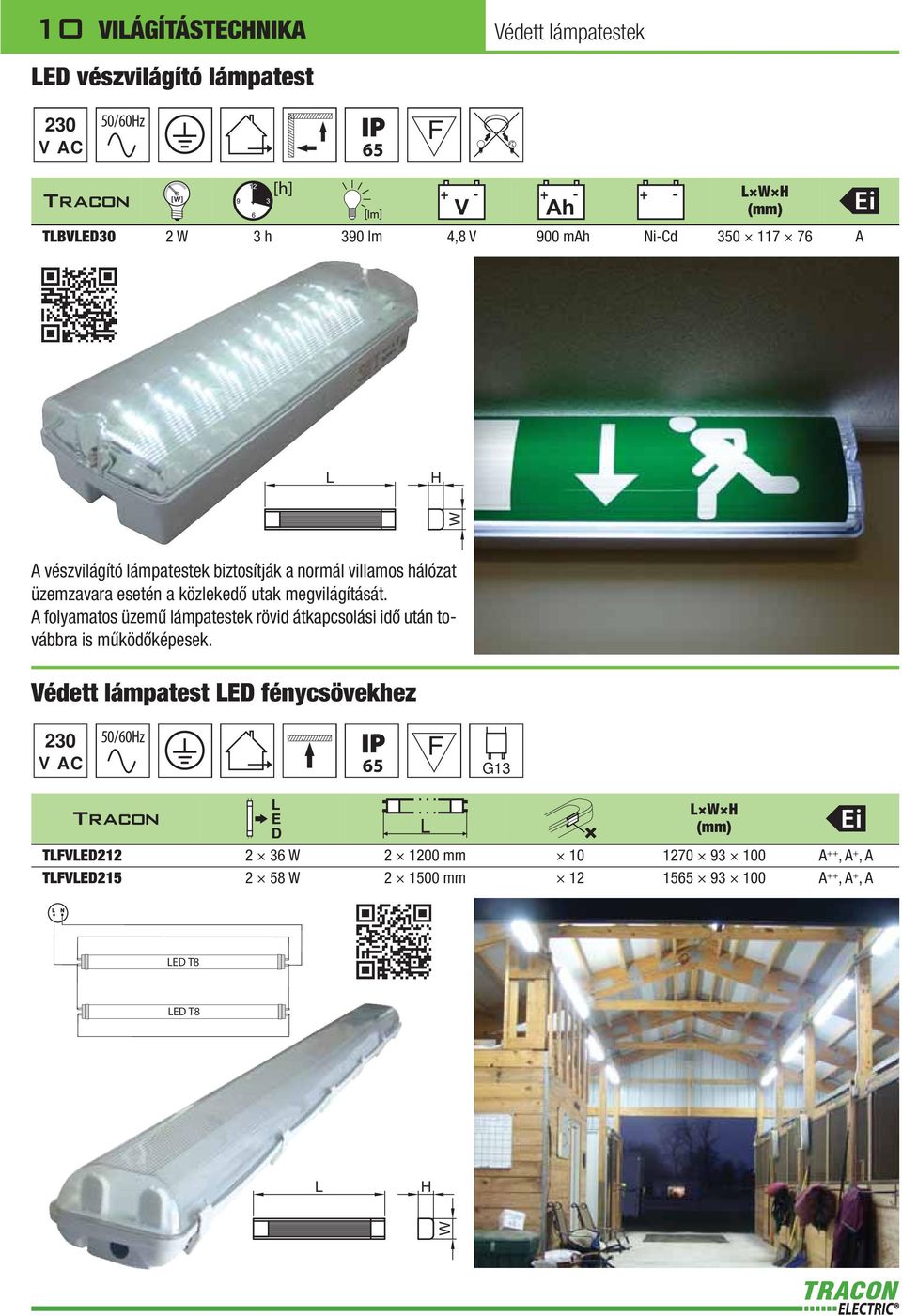

12 10 VIÁGÍTÁSTECNIKA ED vészvilágító lámpatest Védett lámpatestek 5 F W (mm) TBVED30 2 W 3 h 390 lm 4,8 V 900 mah Ni-Cd A W A vészvilágító lámpatestek biztosítják a normál villamos hálózat üzemzavara esetén a közlekedő utak megvilágítását. A folyamatos üzemű lámpatestek rövid átkapcsolási idő után továbbra is működőképesek. Védett lámpatest ED fénycsövekhez 5 F G13 W (mm) TFVED2 2 3 W 2 00 mm A ++, A +, A TFVED W mm A ++, A +, A N ED T8 ED T8 W

13 Védett lámpatestek Mozgásérzékelős műanyag fali lámpatestek VIÁGÍTÁSTECNIKA lux 9 10s min 3 ED W D (mm) MFM01 1 E27 max. 1 0 W IP A ++, A +, A, B, C, D, E MFM02-1 W IP A MFM03 2 E14 max W IP A ++, A +, A, B, C, D, E MFM04-1 W IP A MFM03 MFM01 W D MFM02, MFM m 1 - m Kör alakú fali, védett műanyag lámpatestek ED TKV-2D-1 G10q 1 W Átlátszó IP 54 A TKV-2D-21 G10q 21 W Átlátszó IP 54 A TKV-2D-28 G10q 28 W Átlátszó IP 54 A TKV-2D-38 G10q 38 W Átlátszó IP 54 A TKV-E27 E27 max. 0 W Átlátszó IP 54 A ++, A +, A, B, C, D, E TKV-E27 E27 max. 0 W Átlátszó IP 54 A ++, A +, A, B, C, D, E MF04 1 W Fehér IP 54 A D (mm) D

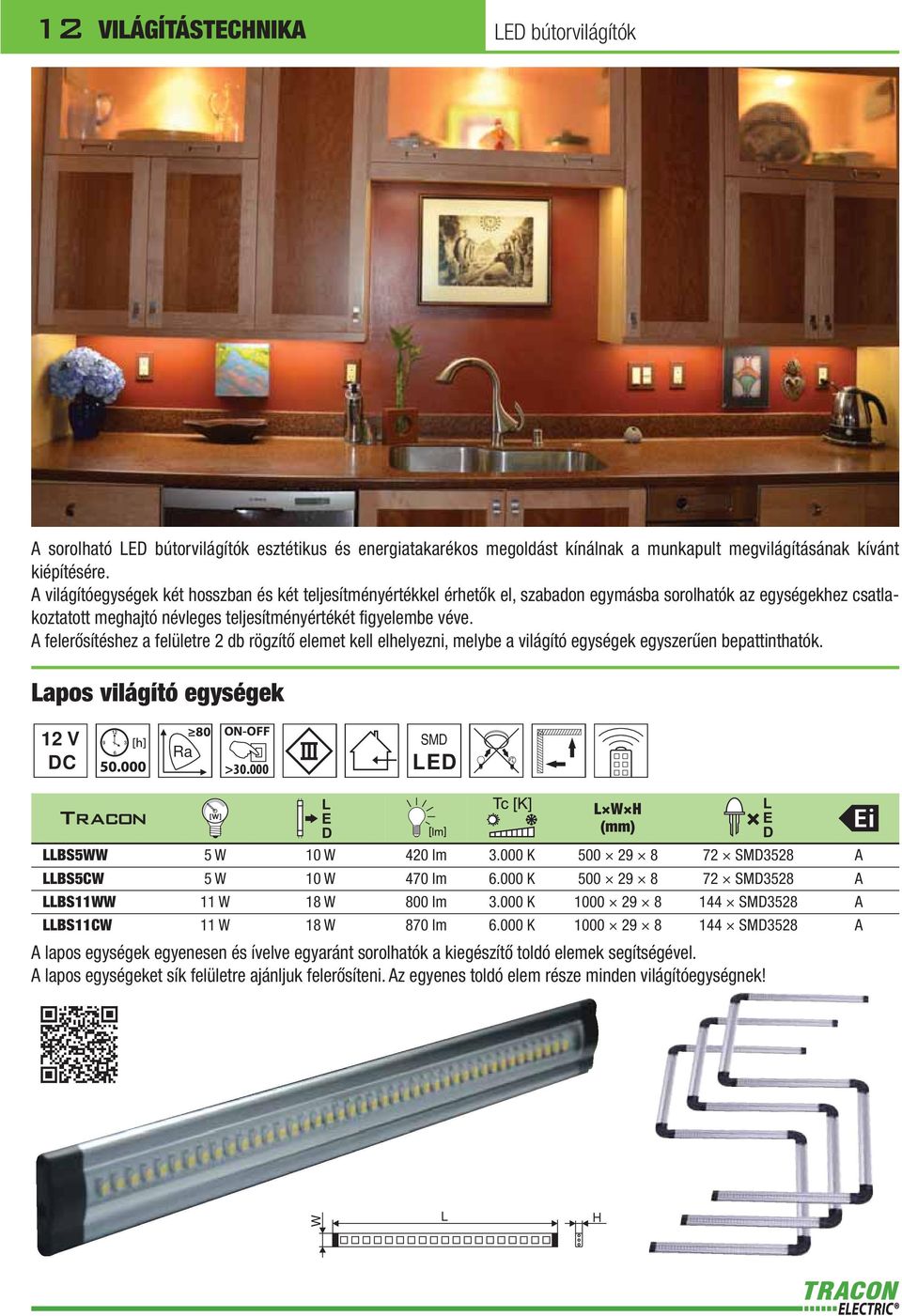

14 VIÁGÍTÁSTECNIKA ED bútorvilágítók A sorolható ED bútorvilágítók esztétikus és energiatakarékos megoldást kínálnak a munkapult megvilágításának kívánt kiépítésére. A világítóegységek két hosszban és két teljesítményértékkel érhetők el, szabadon egymásba sorolhatók az egységekhez csatlakoztatott meghajtó névleges teljesítményértékét figyelembe véve. A felerősítéshez a felületre 2 db rögzítő elemet kell elhelyezni, melybe a világító egységek egyszerűen bepattinthatók. apos világító egységek V DC > ED W (mm) BS5WW 5 W 10 W 420 lm K A BS5CW 5 W 10 W 470 lm.000 K A BS11WW 11 W 18 W 800 lm K A BS11CW 11 W 18 W 870 lm.000 K A A lapos egységek egyenesen és ívelve egyaránt sorolhatók a kiegészítő toldó elemek segítségével. A lapos egységeket sík felületre ajánljuk felerősíteni. Az egyenes toldó elem része minden világítóegységnek! W

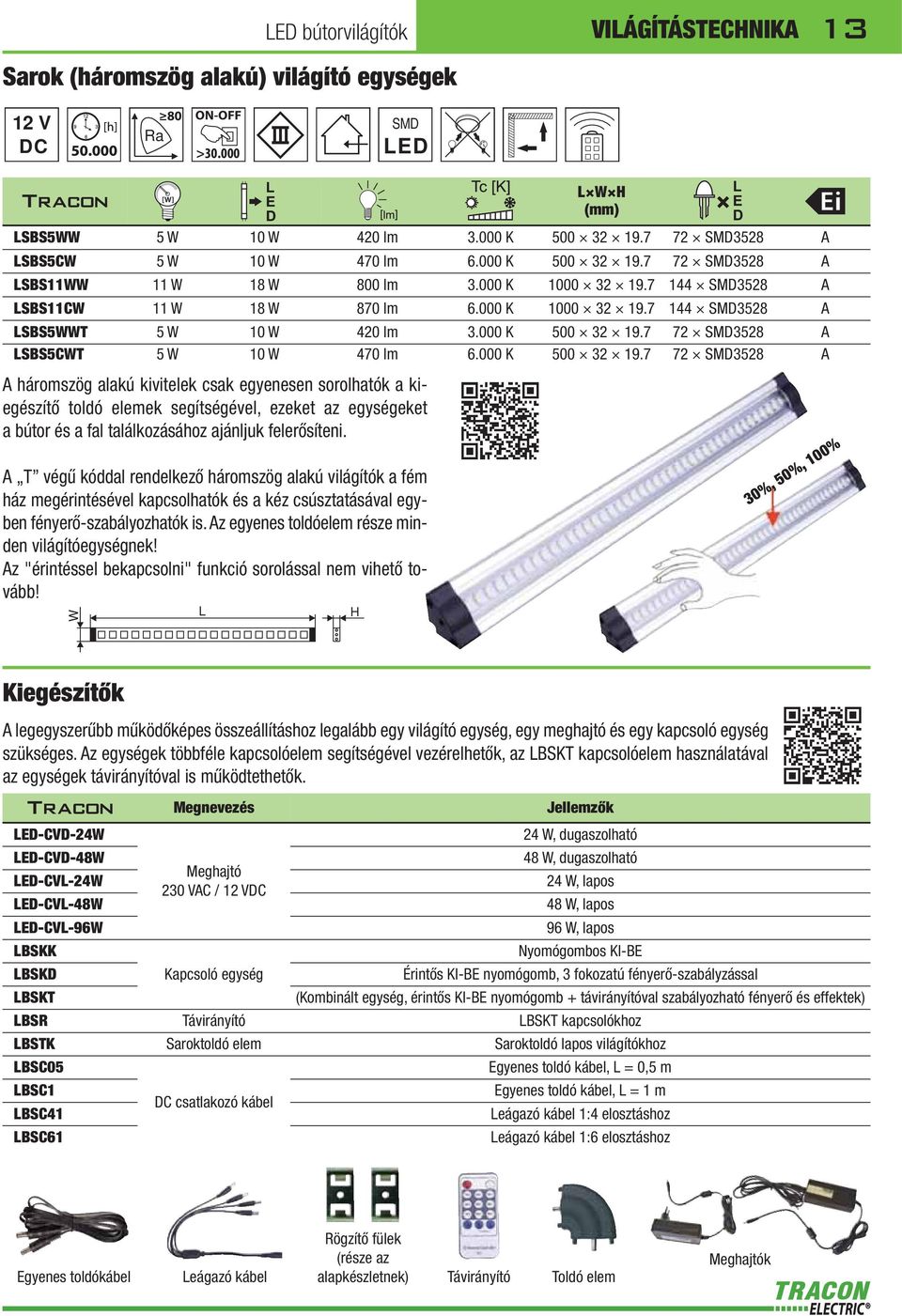

15 ED bútorvilágítók Sarok (háromszög alakú) világító egységek VIÁGÍTÁSTECNIKA 13 V DC > ED W (mm) SBS5WW 5 W 10 W 420 lm K A SBS5CW 5 W 10 W 470 lm.000 K A SBS11WW 11 W 18 W 800 lm K A SBS11CW 11 W 18 W 870 lm.000 K A SBS5WWT 5 W 10 W 420 lm K A SBS5CWT 5 W 10 W 470 lm.000 K A A háromszög alakú kivitelek csak egyenesen sorolhatók a kiegészítő toldó elemek segítségével, ezeket az egységeket a bútor és a fal találkozásához ajánljuk felerősíteni. A T végű kóddal rendelkező háromszög alakú világítók a fém ház megérintésével kapcsolhatók és a kéz csúsztatásával egyben fényerő-szabályozhatók is. Az egyenes toldóelem része minden világítóegységnek! Az "érintéssel bekapcsolni" funkció sorolással nem vihető tovább! W 30%, 50%, 100% Kiegészítők A legegyszerűbb működőképes összeállításhoz legalább egy világító egység, egy meghajtó és egy kapcsoló egység szükséges. Az egységek többféle kapcsolóelem segítségével vezérelhetők, az BSKT kapcsolóelem használatával az egységek távirányítóval is működtethetők. Megnevezés Jellemzők ED-CVD-24W 24 W, dugaszolható ED-CVD-48W 48 W, dugaszolható Meghajtó ED-CV-24W 24 W, lapos VAC / VDC ED-CV-48W 48 W, lapos ED-CV-9W 9 W, lapos BSKK Nyomógombos KI-BE BSKD Kapcsoló egység Érintős KI-BE nyomógomb, 3 fokozatú fényerő-szabályzással BSKT (Kombinált egység, érintős KI-BE nyomógomb + távirányítóval szabályozható fényerő és effektek) BSR Távirányító BSKT kapcsolókhoz BSTK Saroktoldó elem Saroktoldó lapos világítókhoz BSC05 Egyenes toldó kábel, = 0,5 m BSC1 Egyenes toldó kábel, = 1 m DC csatlakozó kábel BSC41 eágazó kábel 1:4 elosztáshoz BSC1 eágazó kábel 1: elosztáshoz Egyenes toldókábel eágazó kábel Rögzítő fülek (része az alapkészletnek) Távirányító Toldó elem Meghajtók

16 14 VIÁGÍTÁSTECNIKA ED meghajtók ED meghajtók ED-CC-W W IP ma Állandó áramú ED-CC-15W 15 W IP ma Állandó áramú ED-CV-20W 20 W IP 20 1,3 A Állandó feszültségű ED-CV-30W 30 W IP 20 2,5 A Állandó feszültségű ED-CV-50W 50 W IP 20 4,2 A Állandó feszültségű ED-CV5-50W 50 W IP 5 2,5 A Állandó feszültségű ED-CV5-100W 100 W IP 5 4,2 A Állandó feszültségű ED-CV5-.. ED-CV-.. A V névleges feszültségű ED fényforrások megfelelő működtetéséhez a típushoz illeszkedő / V-os tápegységre van szükség. A különféle típusokhoz illeszthető tápegységek kiválasztásához az fenti táblázat nyújt segítséget. Miniatűr ED vezérlők V DC ED-RF-1-24 VDC A ED-RF-2-24 VDC A Vezérlési módok Nyomógombok a vezérlő házán: ki-be, fényerőszabályzás, előre programozott fényjátékok állítható sebességgel Vezérlési módok Rádiófrekvenciás távirányítóval: ki-be, fényerőszabályzás, előre programozott fényjátékok állítható sebességgel Az egyszínű ED szalagok különböző előre programozott fényjátékok megjelenítése alkalmasak az ED-RF vezérlők segítségével. A vezérlőket a megfelelően kiválasztott meghajtó -24 VDC áramkörébe a szalag és a meghajtó közé kell beszerelni. A ED-RF-1 vezérlő a rajta található gombok segítségével kezelhető, az ED-RF-2 kivitel a tartozék rádiófrekvenciás távirányító segítségével vezérelhető. A rádiófrekvenciás technika miatt a távirányítónak nem kell rálátnia a vevőegységre. Egy vezérlővel maximum 5 m hosszú ED szalag kezelhető!

17 ED meghajtók VIÁGÍTÁSTECNIKA 15 RGB ED vezérlők V DC ED-RFRGB-72W -24 VDC 72 W RGB IP 20 ED-RFRGB-144W -24 VDC 144 W RGB IP 20 ED fénycsövek A ED RGB szalagok különböző előre programozott színes fényjátékok megjelenítése alkalmasak az ED-RF vezérlők segítségével. A vezérlőket a megfelelően kiválasztott meghajtó -24 VDC áramkörébe az RGB szalag és a meghajtó közé kell beszerelni. A vezérlők tartozéka a rádiófrekvenciás távirányító, amelynek segítségével az RGB vezérelhető. Egy vezérlővel maximum 5 m hosszú ED szalag kezelhető! > ED 0 g 0 mg Tup<1s G13 ED-T WW 10 W 18 W 900 lm 00 mm K ED-T8--22-WW 22 W 3 W lm mm K ED-T WW 25 W 58 W lm mm K ED-T WW 30 W 58 W lm mm K ED-T CW 10 W 18 W 950 lm 00 mm.200 K ED-T8--22-CW 22 W 3 W lm mm.200 K ED-T CW 25 W 58 W lm mm.200 K ED-T CW 30 W 58 W lm mm.200 K A ED technikával készített fénycsövek a hagyományos fénycsövek pótlására alkalmazhatók a lámpatest különösebb átalakítása nélkül. Az elektronikus előtéttel szerelt lámpatestekbe a csövek egyéb kiegészítő alkatrész nélkül behelyezhetők (az elektronikus előtétet ki kell iktatni a hálózatból és a csövet a jelölt oldalon közvetlenül kell megtáplálni). A magnetikus előtéttel szerelt lámpatestekbe a gyújtó helyére egy speciális áthidaló alkatrészt kell helyezni, melyet a csővel együtt szállítunk. D

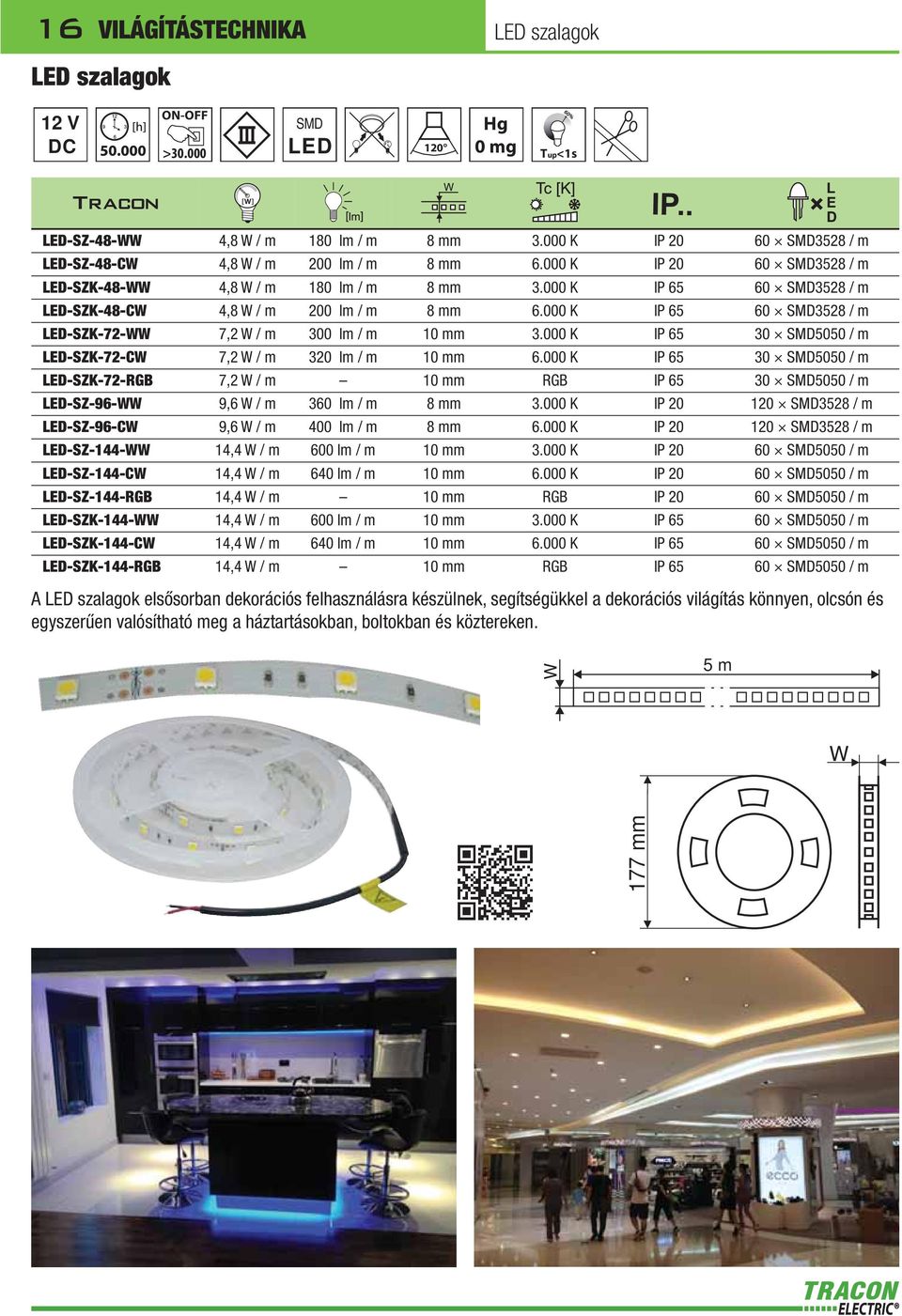

18 1 VIÁGÍTÁSTECNIKA ED szalagok ED szalagok V DC > ED 0 g 0 mg Tup<1s ED-SZ-48-WW 4,8 W / m 180 lm / m 8 mm K IP / m ED-SZ-48-CW 4,8 W / m 200 lm / m 8 mm.000 K IP / m ED-SZK-48-WW 4,8 W / m 180 lm / m 8 mm K IP / m ED-SZK-48-CW 4,8 W / m 200 lm / m 8 mm.000 K IP / m ED-SZK-72-WW 7,2 W / m 300 lm / m 10 mm K IP / m ED-SZK-72-CW 7,2 W / m 320 lm / m 10 mm.000 K IP / m ED-SZK-72-RGB 7,2 W / m 10 mm RGB IP / m ED-SZ-9-WW 9, W / m 30 lm / m 8 mm K IP / m ED-SZ-9-CW 9, W / m 400 lm / m 8 mm.000 K IP / m ED-SZ-144-WW 14,4 W / m 00 lm / m 10 mm K IP / m ED-SZ-144-CW 14,4 W / m 40 lm / m 10 mm.000 K IP / m ED-SZ-144-RGB 14,4 W / m 10 mm RGB IP / m ED-SZK-144-WW 14,4 W / m 00 lm / m 10 mm K IP / m ED-SZK-144-CW 14,4 W / m 40 lm / m 10 mm.000 K IP / m ED-SZK-144-RGB 14,4 W / m 10 mm RGB IP / m A ED szalagok elsősorban dekorációs felhasználásra készülnek, segítségükkel a dekorációs világítás könnyen, olcsón és egyszerűen valósítható meg a háztartásokban, boltokban és köztereken. W 5 m W 177 mm

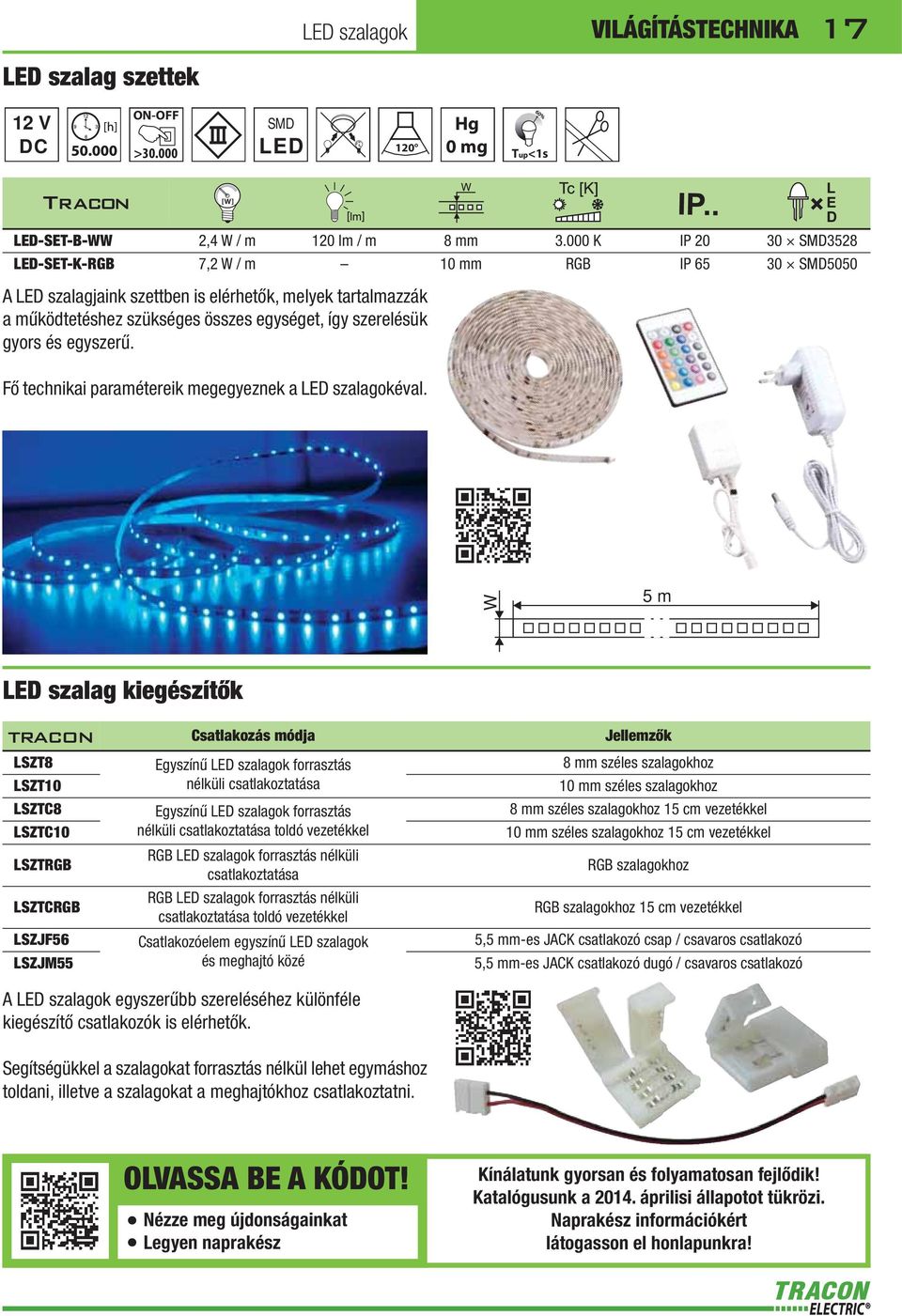

19 ED szalagok VIÁGÍTÁSTECNIKA 17 ED szalag szettek V DC > ED 0 g 0 mg Tup<1s ED-SET-B-WW 2,4 W / m 0 lm / m 8 mm K IP ED-SET-K-RGB 7,2 W / m 10 mm RGB IP A ED szalagjaink szettben is elérhetők, melyek tartalmazzák a működtetéshez szükséges összes egységet, így szerelésük gyors és egyszerű. Fő technikai paramétereik megegyeznek a ED szalagokéval. W 5 m ED szalag kiegészítők TRACON Csatlakozás módja Jellemzők SZT8 Egyszínű ED szalagok forrasztás 8 mm széles szalagokhoz SZT10 nélküli csatlakoztatása 10 mm széles szalagokhoz SZTC8 Egyszínű ED szalagok forrasztás 8 mm széles szalagokhoz 15 cm vezetékkel SZTC10 nélküli csatlakoztatása toldó vezetékkel 10 mm széles szalagokhoz 15 cm vezetékkel SZTRGB SZTCRGB SZJF5 SZJM55 RGB ED szalagok forrasztás nélküli csatlakoztatása RGB ED szalagok forrasztás nélküli csatlakoztatása toldó vezetékkel Csatlakozóelem egyszínű ED szalagok és meghajtó közé A ED szalagok egyszerűbb szereléséhez különféle kiegészítő csatlakozók is elérhetők. Segítségükkel a szalagokat forrasztás nélkül lehet egymáshoz toldani, illetve a szalagokat a meghajtókhoz csatlakoztatni. RGB szalagokhoz RGB szalagokhoz 15 cm vezetékkel 5,5 mm-es JACK csatlakozó csap / csavaros csatlakozó 5,5 mm-es JACK csatlakozó dugó / csavaros csatlakozó OVASSA BE A KÓDOT! Nézze meg újdonságainkat egyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a áprilisi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra!

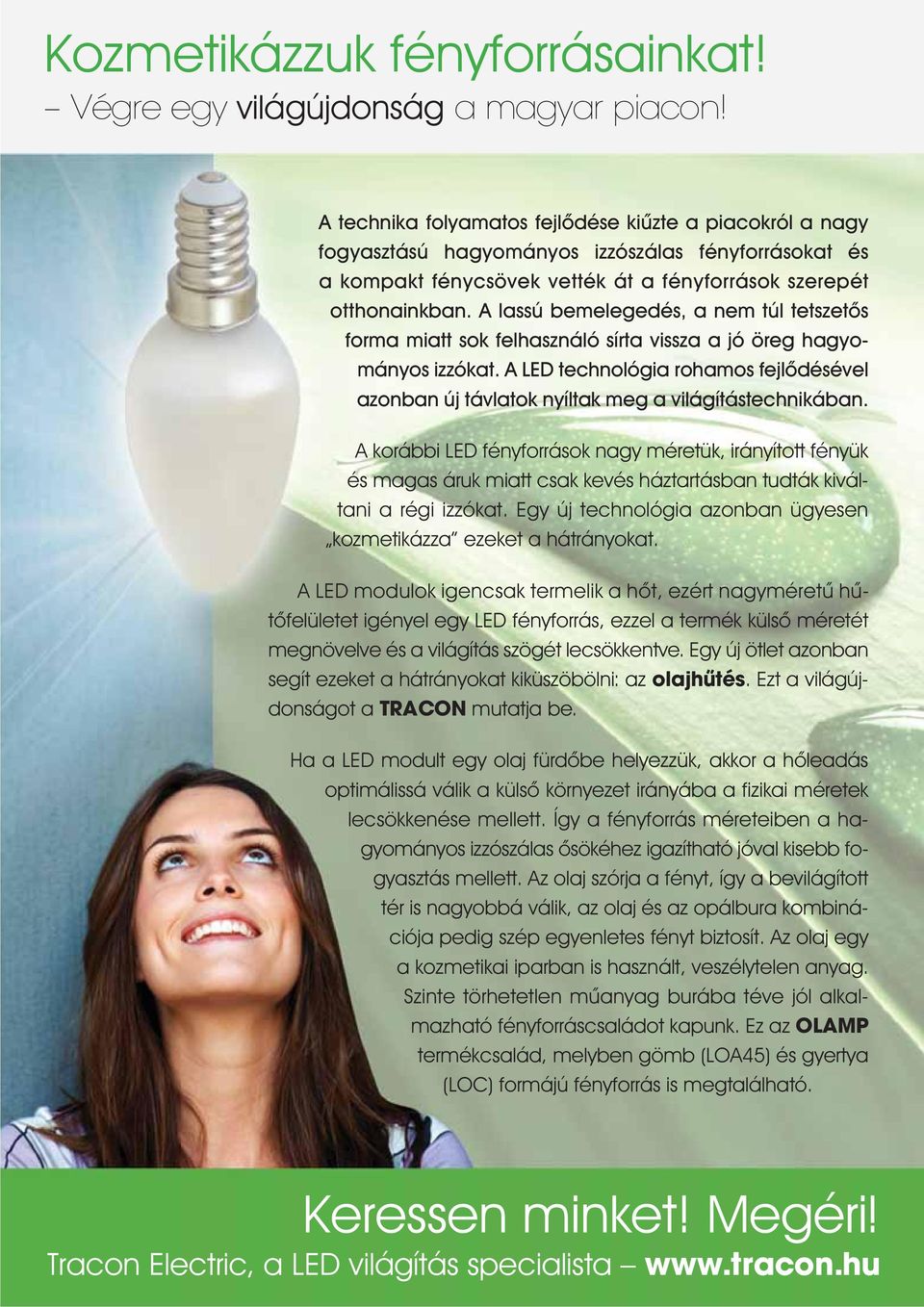

20 Kozmetikázzuk fényforrásainkat! Végre egy világújdonság a magyar piacon! A technika folyamatos fejlődése kiűzte a piacokról a nagy fogyasztású hagyományos izzószálas fényforrásokat és a kompakt fénycsövek vették át a fényforrások szerepét otthonainkban. A lassú bemelegedés, a nem túl tetszetős forma miatt sok felhasználó sírta vissza a jó öreg hagyományos izzókat. A ED technológia rohamos fejlődésével azonban új távlatok nyíltak meg a világítástechnikában. A korábbi ED fényforrások nagy méretük, irányított fényük és magas áruk miatt csak kevés háztartásban tudták kiváltani a régi izzókat. Egy új technológia azonban ügyesen kozmetikázza ezeket a hátrányokat. A ED modulok igencsak termelik a hőt, ezért nagyméretű hűtőfelületet igényel egy ED fényforrás, ezzel a termék külső méretét megnövelve és a világítás szögét lecsökkentve. Egy új ötlet azonban segít ezeket a hátrányokat kiküszöbölni: az olajhűtés. Ezt a világújdonságot a TRACON mutatja be. a a ED modult egy olaj fürdőbe helyezzük, akkor a hőleadás optimálissá válik a külső környezet irányába a fizikai méretek lecsökkenése mellett. Így a fényforrás méreteiben a hagyományos izzószálas ősökéhez igazítható jóval kisebb fogyasztás mellett. Az olaj szórja a fényt, így a bevilágított tér is nagyobbá válik, az olaj és az opálbura kombinációja pedig szép egyenletes fényt biztosít. Az olaj egy a kozmetikai iparban is használt, veszélytelen anyag. Szinte törhetetlen műanyag burá ba téve jól alkalmazható fényforráscsaládot kapunk. Ez az OAMP termékcsalád, melyben gömb (OA45) és gyertya (OC) formájú fényforrás is megtalálható. Keressen minket! Megéri! Tracon Electric, a ED világítás specialista

21 ED fényforrások olajhűtéssel ED fényforrások VIÁGÍTÁSTECNIKA 19 > ED g 0 mg Tup<1s 30 D OCE144WW E14 4 W 40 W 400 lm K mm OCE144NW E14 4 W 40 W 400 lm K mm OGE144WW E14 4 W 40 W 400 lm K mm OGE144NW E14 4 W 40 W 400 lm K mm OA45E27WW E27 W 50 W 510 lm K mm OA45E27NW E27 W 50 W 510 lm K mm OA45E278WW E27 8 W 0 W 50 lm K mm OA45E278NW E27 8 W 0 W 50 lm K mm A ED-ek hűtését egy speciális kozmetikai olaj biztosítja, mely a feladathoz optimális tulajdonságokkal rendelkezik: Kíváló hővezető-képesség Nem korrozív Környezetbarát Nem gyúlékony OGE14.. OA45.. OCE14.. D

22 20 VIÁGÍTÁSTECNIKA COG ED fényforrások ED fényforrások > COG ED g 0 mg Tup<1s 30 D Bura alakja COGP452W E14 2 W 25 W 200 lm K mm P45 COGC372W E14 2 W 25 W 200 lm K mm C37 COGA04W E27 4 W 40 W 400 lm K mm A0 COG technológia Ezek a fényforrások a speciális üveglapra ültetett ED chipeknek köszönhetően a hagyományos izzószálas lámpákhoz hasonló formában kínálják az energiatakarékos világítást. A COG (Chip On Glass) ED egy üveg anyagú hordozófelületre kerül felrögzítésre, így olyan világító pálcikákat lehet létrehozni, amelyek szinte teljes térszögben tudnak fényt kisugározni, így akár teljes térszögbe sugárzó fényforrásokat is létre lehet hozni. D COGP452W COGC372W

23 ED fényforrások VIÁGÍTÁSTECNIKA 21 COGA04W

24 22 VIÁGÍTÁSTECNIKA Gömb alakú ED fényforrások ED fényforrások > ED g 0 mg Tup<1s D MG453W E14 3 W 20 W 220 lm K mm A+ MG455W E14 5 W 40 W 370 lm K mm A+ G454W E27 4 W 20 W 250 lm K mm A+ A555W E27 5 W 40 W 350 lm K mm A+ A08W E27 8,5 W 0 W 00 lm K mm A+ A015W E27 15 W 75 W 1055 lm K mm A A80W E27 W 75 W 1000 lm K mm A A015W A80W G454W D ED fényforrás G9 foglalattal > ED g 0 mg Tup<1s G92W G9 2,5 W 10 W 0 lm K 1 42 mm G94W G9 4 W 25 W 320 lm K mm D G94W D G92W

25 Gyertya alakú ED fényforrás ED fényforrások VIÁGÍTÁSTECNIKA > ED g 0 mg Tup<1s 250 GYT5W E14 5 W 40 W 300 lm K mm GY5W E14 5 W 40 W 370 lm K mm D GY5W GYT5W D Reflektor típusú ED fényforrások > ED g 0 mg Tup<1s 110 R50W E14 W 40 W 350 lm K mm R38W E27 8 W 0 W 510 lm K mm D R50W R38W

26 24 VIÁGÍTÁSTECNIKA Power Spot ED fényforrások ED fényforrások V AC/DC > ED g 0 mg Tup<1s 40 D MR15WW MR1/G5.3 5 W 35 W 300 lm K mm MR15CW MR1/ G5.3 V 5 W 35 W 330 lm.500 K mm MR17WW MR1/G5.3 AC/DC 7 W 50 W 450 lm K mm MR17CW MR1/G5.3 7 W 50 W 500 lm.500 K mm GU105WW GU10 5 W 35 W 300 lm K mm GU105CW GU10 5 W 35 W 330 lm.500 K mm GU107WW GU10 7 W 50 W 450 lm K mm GU107CW GU10 7 W 50 W 500 lm.500 K mm E145WW E14 5 W 35 W 300 lm K mm E145CW E14 V 5 W 35 W 330 lm.500 K mm E147WW E14 AC 7 W 50 W 450 lm K mm E147CW E14 7 W 50 W 480 lm.500 K mm E275WW E27 5 W 35 W 300 lm K mm E275CW E27 5 W 35 W 330 lm.500 K mm E277WW E27 7 W 50 W 450 lm K mm E277CW E27 7 W 50 W 480 lm.500 K mm D E27.. MR1..

27 ED fényforrások ED-es spot fényforrások (15 ED) VIÁGÍTÁSTECNIKA 25 V AC/DC > ED g 0 mg Tup<1s 0 D -E14-15-WW E14 4 W 35 W 300 lm K mm -E14-15-CW E14 4 W 35 W 320 lm.400 K mm -E27-15-WW E27 V 4 W 35 W 300 lm K mm -E27-15-CW E27 AC/DC 4 W 35 W 320 lm.400 K mm -GU10-15-WW GU10 4 W 35 W 300 lm K mm -GU10-15-CW GU10 4 W 35 W 320 lm.400 K mm -MR1-15-WW MR1/G5.3 V 4 W 35 W 300 lm K mm -MR1-15-CW MR1/G5.3 AC 4 W 35 W 320 lm.400 K mm D -MR GU ED-es spot fényforrások ( ED) V AC/DC > ED g 0 mg Tup<1s 0 D -E14--WW E14 3 W 20 W 210 lm K mm -E14--CW E14 3 W 20 W 235 lm.400 K mm -E27--WW E27 V 3 W 20 W 210 lm K mm -E27--CW E27 AC/DC 3 W 20 W 235 lm.400 K mm -GU10--WW GU10 3 W 20 W 210 lm K mm -GU10--CW GU10 3 W 20 W 235 lm.400 K mm -MR1--WW MR1/G5.3 V 3 W 20 W 210 lm K mm -MR1--CW MR1/G5.3 AC 3 W 20 W 235 lm.400 K mm D -E E27-...

28 2 VIÁGÍTÁSTECNIKA COB ED fényforrások ED fényforrások > COB ED g 0 mg Tup<1s 40 D COBGU105WW GU10 5 W 35 W 350 lm K mm COBGU105CW GU10 5 W 35 W 35 lm.500 K mm COBGU107WW GU10 7 W 50 W 490 lm K mm COBGU107CW GU10 7 W 50 W 511 lm.500 K mm D Dimmelhető COB ED fényforrások > COB ED g 0 mg Tup<1s 40 COBDGU105WW GU10 5 W 35 W 350 lm K mm COBDGU105CW GU10 5 W 35 W 35 lm.500 K mm A fényerő-szabályozható (dimmelhető) ED fényforrások műszaki paramétereikben megegyeznek a típusazonos nem fényerő-szabályozható típusokkal, de fényük akár hagyományos fényerő-szabályzóval is változtatható a névleges fényáram %-os tartományában. COB technológia D A ED technológia fejlesztéseinek az általános világítástechnikába átültetett egyik állomása a COB ED-ek megjelenése volt. A COB ED abban különbözik a hagyományos ED-ektől, hogy a chipek közvetlenül a fém hordozófelületre (Chip On Board) vannak elhelyezve közvetlenül egymás mellett. Így a jó hűtés és az egyenletes fénykibocsátás hosszabb életű és kellemesebb fényhatású fényforrásokkal örvendeztette meg a felhasználókat.

29 ED fényforrások VIÁGÍTÁSTECNIKA 27 Ipari ED fényforrások > ED g 0 mg Tup<1s 30 D PE2720NW E27 20 W 150 W 1.00 lm K mm PE2725NW E27 25 W 200 W lm K mm PE4050NW E40 50 W 350 W lm K mm D Inverteres vészvilágító kiegészítő egységek 2 x 0,5mm 2 15 cm Ni-Cd T5 T8 INV W 18 W 1,5 h 3, V mah INV W 3 W 1,5 h 4,8 V mah INV W 58 W 1,5 h V mah INV W 18 W 0,5 h 3, V mah INV W 3 W 0,5 h 4,8 V mah INV W 58 W 0,5 h V mah INV-2D28-45* *TKV-2D-28, TKV-2D-38-hoz, lásd 11. oldal 0,5 h 3, V mah INV-D-15** **ED panelhez 50 W-ig, lásd 8. oldal 0,5 h 19,2 V mah Az inverteres kiegészítő egységek beépítésével a fénycsöves lámpatestek alkalmassá tehetők arra, hogy a tápfeszültség megszűnése után a lámpatest vészvilágítóként funkcionáljon. Az inverter biztosítja a fényforrás működését a tápfeszültség megléte esetén, a tápfeszültség megszűntekor pedig a fényforrás táplálását automatikusan átkapcsolja a benne található akkumulátorra.

30 28 VIÁGÍTÁSTECNIKA Süllyesztett infravörös mozgásérzékelők Mozgásérzékelők 0,...1,5m/s W TMB lux 10s 7 min. IP szerelvénydobozba TMB lux 10s 7 min. IP , álmennyezetbe 1-1,8 m TMB-00 max. 9 m TMB-01 A süllyesztett mozgásérzékelőket a beltéri fogyasztók működtetésére ajánljuk, ahol az érzékelők süllyesztett szerelési módja esztétikusabb megjelenést biztosít. Az érzékelők időkésleltetése és a környezeti megvilágítástól függő kapcsolása fokozatmentesen állítható, azonban ügyelni kell arra, hogy az utólagos beállítást csak a beszerelt érzékelő újbóli kiszerelésével lehet elvégezni! 2,2-4 m max. m Névleges kapcsolható teljesítmény TMB-00 TMB-01 Izzólámpa W W alogénlámpa 800 W 900 W Fénycső 300 W 300 W ED 300 W 300 W daros mozgásérzékelők 5,8 Gz 30 0,...1,5m/s W TMB-01G lux 10s min. IP ,3 Dobozba, álmennyezetbe, TMB-01D lux 10s min. IP 20 54, 40,5 40 lámpatestbe 1,5-3,5 m TMB-01D max. m A radaros mozgásérzékelők az infravörös társaiktól eltérően vékony, szilárd anyagokon keresztül is érzékelik a mozgást, így műanyag dobozba, gipszkarton és kőzetgyapot álmennyezetbe és lámpatestbe is szerelhetők. Azonban ügyelni kell ara, hogy a fém felületeken a radarhullámok nem tudnak áthatolni! A rejtett szerelés mind esztétikai, mind biztonságtechnikai előnyökkel szolgál. 1,5-3,5 m TMB-01G max. 8 m Névleges kapcsolható teljesítmény TMB-01G TMB-01D Izzólámpa W 800 W alogénlámpa W 700 W Fénycső 300 W 200 W ED 300 W 200 W

31 Mozgásérzékelő adapterek, E27 Mozgásérzékelők VIÁGÍTÁSTECNIKA 29 0,...1,5m/s 350 W TMB-E lux 10s 5 min. IP 20 4,5 7 E27 TMB-ME lux 10s min. IP ,5 E27 Az adaptert egyszerűen a foglalatba kell csavarni, így az érzékelő foglalatába helyezett fényforrás a mozgásérzékelőről azonnal működtethető. A radartechnológia miatt a TMB- ME51 vékony anyagokon, így lámpaburán keresztül is érzékel, a TMBE50 típus infra technológiával működik, ezért csak szabadon állva működőképes. A TMB-E50 infra adapter az E27 foglalatba rögzítés után 350 fokban elcsavarható, így az érzékelő ablak a kívánt pozícióba forgatható. 1,5-3,5 m TMB-E50 max. 8 m Névleges kapcsolható teljesítmény TMB-E50 TMB-ME51 Izzólámpa 0 W 0 W alogénlámpa 0 W W Fénycső 30 W 30 W ED 30 W 30 W 2-3,5 m TMB-ME51 max. 5 m Mennyezetre szerelhető infravörös mozgásérzékelő 30 0,...1,5m/s W TMB lux 10s 7 min. IP mennyezetre A készülék elsősorban nagyobb beltéri helyiségek világításának automatikus kapcsolására ajánlott. A 30 -os érzékelési tartomány segítségével a helyiség mennyezetének közepére helyezett érzékelővel egy maximum m sugarú padlófelület érzékelését lehet egy készülékkel biztosítani. 2,2-4 m max. m TMB-011 Névleges kapcsolható teljesítmény Izzólámpa alogénlámpa Fénycső ED TMB W 800 W 300 W 300 W OVASSA BE A KÓDOT! Nézze meg újdonságainkat egyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a áprilisi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra!

32 30 VIÁGÍTÁSTECNIKA Mozgásérzékelők Falra szerelhető infravörös mozgásérzékelők 180 0,...1,5m/s W (mm) TMB lux 10s 7 min. IP Függőleges falra TMB lux 10s 7 min. IP Függőleges falra TMB-1F lux 10s 7 min. IP Függőleges falra TMB lux 10s 7 min. IP Függőleges falra A falra szerelhető mozgásérzékelőket elsősorban kültéri világítások vezérlésére ajánljuk. A falra rögzített készülékek érzékelője mind vízszintes, mind függőleges irányban körülbelül 0 -os tartományban állíthatók; a TMB-115 típusú készülék érzékelője azonban függőleges irányban több mint 180, tengelyirányban pedig 30 -ban állítható. Az érzékelők időkésleltetése és a környezeti megvilágítástól függő kapcsolása fokozatmentesen állítható. W TMB-108 TMB-1 TMB-1F TMB-115 Névleges kapcsolható teljesítmény TMB-108 TMB-1 TMB-1F TMB-115 Izzólámpa W W W W alogénlámpa 800 W 800 W 800 W 800 W Fénycső 300 W 300 W 300 W 300 W ED 300 W 300 W 300 W 300 W VONATKOZÓ SZABVÁNY MSZ EN MSZ EN

33 Alkonykapcsolók VIÁGÍTÁSTECNIKA 31 Alkonykapcsolók on toff AK-IN 5 A lux 1-8 h, OFF 1 min. IP 44 AK-OUT 10 A 5-50 lux - <15 sec IP 44 AK-BOX 1 A lux - <15 sec IP 20 Az alkonyatkapcsoló család különféle térvilágítások (kertek, parkok, gazdasági udvarok, stb.), vagy kirakatok ill. reklám feliratok világításának a környezeti megvilágítás függvényében történő automatikus kapcsolására használható. a a fényérzékelő által érzékelt fényintenzitás a beállított érték alá süllyed, az alkonykapcsoló bekapcsol, ha a beállított érték fölé emelkedik, kikapcsol. Az AK-IN rendelkezik egy időzítővel is, mely a bekapcsolást követően a megvilágítástól függetlenül a beállított idő után kikapcsol. Az időzítő kikapcsolása esetén (végállás) normál alkonykapcsolóként üzemel. Névleges kapcsolható teljesítmény AK-IN AK-OUT AK-BOX Izzólámpa 300 W 500 W 900 W alogénlámpa 200 W 300 W 500 W Fénycső 100 W 0 W 200 W ED 100 W 0 W 200 W AK-IN AK-OUT AK-BOX N A N N N ' OAD N N 220V N Felszerelés: Falon rejtett kábelezés Felszerelés: Falra külső kábelezés Felszerelés: Elosztóba, külső érzékelővel OVASSA BE A KÓDOT! Nézze meg újdonságainkat egyen naprakész Kínálatunk gyorsan és folyamatosan fejlődik! Katalógusunk a áprilisi állapotot tükrözi. Naprakész információkért látogasson el honlapunkra!
