1 lkalmazástechnikai útmutató Egyedi megoldások, egyedi igényekhez

2 e-service Hírlevél Új elektronikus és nyomtatott eszközeinkről, szakmai rendezvényeinkről tervező, látogató kollégáinkon és hírleveleinken keresztül szeretnénk tájékoztatni. Ha Önhöz eddig nem jutottak el hírleveleink, kérjük az alábbi címen jelezze igényét: Internet Megújult honlapunkon számos, a tervezők, kivitelezők számára fontos műszaki információt, alkalmazási példát, referencia anyagot talál. z egyes termékeket bemutató oldalakon a Tudástár menüpont alatt megtalálja elektronikus formában is a kiadványban is szereplő fektetési mintákat. Megtekintheti a térkő rendszereket forradalmasító új, innovatív találmányainkat bemutató filmanyagainkat. Ócsai mintakertünk virtuális barangoló programját használva testközelbe kerülhet termékeinkhez. Profiknak szóló ötleteink kivitelezőinket segítik a mindennapi munkák során. Rólunk mondják menüpont alatt megtalálja folyamatosan bővülő referenciatárunkat. Természetesen weboldalunkon szívesen bemutatunk minden Semmelrock termékekkel történt minőségi tervezést, kivitelezést. 2

3 Tartalom lkalmazástechnikai információk 4-14 TÉRKÖVEK Lerakási tudnivalók 16 La Linia 18 La Linia kombi 26 Pastella 26 Citytop kombi 26 La Linia kiegészítők 28 LPOK Kerítések, falak építése 91 Castello 92 Szimbólum 96 Muro antico 102 Flori 104 Pereston 105 Umbriano 29 ppia antica 33 ppia antica kombi 38 Castello antico 40 Relaxo kombi 44 Il Campo kombi 46 La Linia 82 Pastella 85 Corona rillant 82 Kerti lap 85 CRTexklusiv 83 Kötésminták 86 CRTstyle 83 Lerakási tudnivalók 88 Picola 84 Tartozékok, kiegészítők 89 Picola Party 84 FLZTOK / KERÍTÉSEK / TÁMFLK RDSTONE Új LÉPCSŐK / CÖLÖPÖK / SZEGÉLYEK Lapok lerakása 142 Fektetési tudnivalók 143 Szegélykövek lerakása 144 Lépcsőelemek lerakása 145 Falrendszerek építése 146 Old Town járólapok 149 Mini növényedény 110 Kerti lépcső 112 Útszegélyek 115 lokklépcső 112 Kiegészítő útszegélyek 120 Castello 113 Classico paliszádok 113 Classico sorszegély 114 Kerti szegélyek 114 Új Új KIEGÉSZÍTŐ TERMÉKEK Zsalukő 121 Oszlopzsalukő 121 RTE - PEST UD KOCKKŐ Új megoldás Einstein rendszer 125 RTE - Pest uda 10 cm 126 Optikai változatok 127 Színek 127 rendszer 128 TERC / PENTER KLINKER klinkertégla 168 Klinkertégla választék 170 Műszaki adatok 172 Kötésminták 173 klinkertégla fektetése 174 Szegélyezés 176 Új Új Sematikus fugakép 132 Természetes fugakép 134 Hullámos fektetés 139 Old Town körkő 152 Old Town tipegő 153 Old Town lépcsőelem 153 Madoc 154 Milldale Mountain lock 156 Új Új Új Lépcsőépítés 177 Gramini 48 Naturo 49 Pastella 51 Country kombi 56 Citytop 58 Siena2 kombi 63 Deszka betonlapok 157 Talpfa elem 157 Kiegészítő elemek 157 Travero 158 Woven 164 lue Lias 165 Nardo 64 Fodorkő 65 Szolár-fény 66 Új Einstein 67 Signum XXL 70 Classico 71 Új Vindobona 72 Gyeprácskövek 76 Univerzális hullámkő 77 ehaton 78 ÖKOgreen 79 Vakvezető kő 80 TÉRKÖVEK LPOK RDSTONE RTE - PEST UD TERC/PENTER FLZTOK KERÍTÉSEK TÁMFLK LÉPCSŐK CÖLÖPÖK SZEGÉLYEK KIEGÉSZÍTŐ TERMÉKEK 3

4 Felhasználhatóság Térkő Vastagság Einstein Személy Gépjármű Teher , rendszer gépjármű ppia antica, antikolt 22,6x19,2 x x x x 19,2x15,2 x x x x 19,2x11,3 x x x x ppia antica, nem antikolt 22,6x19,2 x x x x 19,2x15,2 x x x x 19,2x11,3 x x x x 50x50 x x x 50x25 x x x 25x25 x x x ppia antica kombi, nem antikolt* 20x10 x x x 15x10 x x x 20x15 x x x RTE - Pest uda kockakő x x x x x x ehaton 6 cm 20x16,5 x x x ehaton 8; 10 cm 20x16,5 x x x x x Castello antico 25x18,7 x x x 18,7x12,5 x x x 12,5x12,5 x x x 12,5x6,2 x x x Citytop kombi* 30x20 x x x 20x20 x x x 10x20 x x x Citytop 30x30 x x x 30x20 x x x x x (8 cm) 20x20 x x x x x (8 cm) 10x20 x x x x x (8 cm) Country kombi* 15x30 x x x 15x25 x x x 15x20 x x x 15x15 x x x Einstein 20x10 x x x x x 20x20 x x x x x 30x20 x x x x x Fodorkő x x x Gramini kőtégla 24x11,8 x x x Gyeprácskő 60x40 x x x 40x40 x x x Il Campo kombi* 20x15 x x x 15x15 x x x 10x15 x x x La Linia kombi* 30x20 x x x 20x20 x x x 10x20 x x x La Linia 60x20 x x x 40x40 x x x 40x20 x x x 30x30 x x x 30x20 x x x 20x20 x x x 20x10 x x x 10x10 x x x 20x10x28,2 diagonal x x x Nardo 20x10 x x Naturo* kő 10,2x9,2 x x x kő 6,8x9,2 x x x C kő 5,8x9,2 x x x D kő 8,7x9,2 x x x E kő 7,5x9,2 x x x F kő 8,7x9,2 x x x G kő 8,3x9,2 x x x Ökogreen 16x16 x x x *a megadott méretek, csak együtt vásárolhatók! 4

5 Térkő Vastagság Einstein Személy Gépjármű Teher , rendszer gépjármű Pastella kombi* 30x20 x x x 20x20 x x x 10x20 x x x Pastella 30x20 x x x 20x20 x x x 10x20 x x x Relaxo kombi* 20x20 x x 40x20 x x 40x40 x x 60x40 x x Siena 2 kombi* 20x15 x x x 15x15 x x x 10x15 x x x Siena 2 30x30 x x x Signum XXL 30x30 x x x x x 60x30 x x x x x 90x30 x x x x x 90x60 x x x x x TERC Piazza 24,5x12 x x x x TERC Landhaus 26x14 x x x TERC Siena 25x12 x x x TERC Doppio 20,5x20,5 x x x Umbriano 50x50 x x x 37,5x25 x x x 50x25 x x x 25x25 x x x Univerzális hullámkő 11,25x22,5 x x x 11,25x22,5 x x x x Vindobona 21x14 x x x 21x14 x x x 14x14 x x x 7x14 x x x *a megadott méretek, csak együtt vásárolhatók! Lap Vastagság Einstein Személy Gépjármű Teher- 3,3 3,5 3,6 3,7 3,8 4 4,4 5,2 rendszer gépjármű radstone lue Lias alapcsomag x x x radstone Milldale alapcsomag x x radstone Old Town alapcsomag x x x radstone Travero 60x40 x x x 40x40 x x x 40x20 x x x 20x20 x x x radstone Travero pallólap 80x20 x x radstone Woven alapcsomag x x Carat style 40x40 x x Carat exkluziv 40x40 x x Corona rillant 40x40 x x Kerti lap 40x40 x x La Linia 40x40 x x Pastella 40x40 x x Picola 40x40 x x Picola Party 40x40 x x 5

6 Színek és felületek Térkő Vastagság eton Mosott Strukturált Erezett Dörzsölt ntikolt Szemcse érdes szórt antracit (Citytop/RTE - Pest uda) x x x x szürke (Citytop/Einstein/Signum XXL) x x x x x barna-fekete (Citytop) x x sarkifény (Citytop) x x sárga (Citytop) x x x narancs-fekete (Citytop) x x vörös-barna (Citytop) x x mediterrán (Citytop) x x vörös (Nardo/Citytop) x x x x őszilomb (Nardo/Citytop/Fodorkő) x x x patina szürke (RTE - Pest uda) x x x patina barna (RTE - Pest uda) x x x sárgás-barna (Siena2) x x kagylószürke (Country) x x gránitszürke (La Linia, Naturo) x x x antracit (La Linia/Pastella/Naturo) x x x világosszürke (Country/Pastella) x x x pasztellsárga (Pastella) x x fövenybarna (Pastella) x x terrakotta (Pastella) x x világossárga (Country) x x vörösbarna (Country) x x sárgásbarna (Relaxo) x x szürkésbarna (Relaxo) x x antracit (Umbriano) x x gránitszürke-fehér (Umbriano) x x beige-barna (Umbriano) x x sárgás-barna (Il Campo) x x lávaszürke (Il Campo) x x lávaszürke (ppia antica) x x x lávavörös (ppia antica) x x x zöld-fekete (Castello antico) x x homoksárga (Castello antico) x x vörös-barna (Castello antico) x x lazac (Castello antico/vindobona) x x x téglavörös (Gramini antik) x x kávé-barna antik (Nardo) x x Lap Vastagság eton Mosott Strukturált Erezett Dörzsölt ntikolt Szemcse- 3,5 3,8 4 4,4 5,2 érdes szórt szürke (Kerti lap) x x bazaltantracit (La Linia) x x x gránitszürke (La Linia) x x x világosszürke (Pastella) x x pasztellsárga (Pastella) x x mediterrán barna (Pastella) x x alpesi zöld (Corona rillant) x x homok (Corona rillant) x x fövenybarna (Corona rillant/picola) x x szürke (Picola) x x vegyes kavics (Picola Party) x x homok (radstone Old Town) x x x szürke-zöld (radstone Old Town) x x x mészkőfehér (radstone Old Town) x x x beige, melírozott (radstone Travero) x x x beige, kékesfekete (radstone Woven) x x x kékesszürke (radstone lue Lias) x x szürke, melírozott (radstone Milldale) x x sárgás-barna (Carat style) x x homok-barna (Carat style) x x klinker (Carat style) x x homoksárga (Carat exkluziv) x x gránitszürke (Carat exkluziv) x x vulkán vörös(carat exkluziv) x x 6

7 Változatos színek Térkövek Szürke tónus Szürke Világosszürke Gránitszürke Gránitszürke-fehér Patina szürke ntracit (RTE - Pest uda) ntracit (Pastella) ntracit (Umbriano) azaltantracit Szürkésbarna melírozott Kagylószürke Lávaszürke melírozott Lávaszürke Sarkifény Zöld-fekete Sárga tónus Homoksárga Világossárga Pasztellsárga Homok-sárga Sárgásbarna (Il Campo) Sárgásbarna (Relaxo) Sárgásbarna (Siena) Narancs-fekete arna tónus Lazac eige-barna Fövenybarna arna-fekete Vörös-barna Kávé-barna Mediterrán Patina barna Vörös tónus Vörös Téglavörös Vörös-barna Terrakotta Lávavörös melírozott Őszilomb Vörös-barna TERC / PENTER KLINKER Homoksárga Világosvörös Vörös Vöröstarka Vörösbarna Lapok Szürke tónus arnástarka Sárgásbarna ntracitbarna Szürke (Kerti lap) Világosszürke Gránitszürke Szürke (Picola) Vegyes kavics, mosott Szürke-zöld Szürke melírozott Kékesszürke azaltantracit Sárga tónus Mészkőfehér Homoksárga Homok (Old Town) eige, melírozott (Travero) Homok (Corona.) Pasztellsárga eige (Woven) Sárga-barna arna tónus Vörös tónus Fövenybarna (Corona.) Fövenybarna (Picola) Homok-barna Mediterrán barna Zöld tónus Vulkánvörös Klinker lpesi zöld katalógusban ábrázolt színek nyomdatechnikai okokból eltérhetnek a termékek valódi színétől, így ez nem képezheti reklamáció tárgyát. műszaki változtatás, színmódosítás, illetve a nyomdai és sajtóhibák jogát fenntartjuk. 7

8 Design és minőség Változatos felületkialakítások Számos betonkő termékünk felületét nemesítjük oly módon, hogy a készre gyártott köveket önálló technológiai lépésben alakítjuk tovább, és így biztosítunk a kő számára szembetűnően nemesebb felületet. Mindez a használati tulajdonságokat egyáltalán nem gyengíti. z alábbi képek a felületek jobb szemléltetése érdekében erőteljes nagyítású részlet-illusztrációt tárnak elénk és a Semmelrock termékeknél használt technológiai megoldásokba nyújtanak betekintést. Erezett felület Egy jelenleg szabadalmaztatás alatt álló gyártási folyamat révén a termék felülete természetes kőhöz hasonló kinézetet kap, ezáltal minden egyes kő és lap egyedi felületű lesz. Termék: - Umbriano Dörzsölt felület kövek felületét még földnedves állapotban kefék dörzsölik végig. z érdesített felület ezáltal csúszásmentessé is válik. Termék: - Il Campo eton-érdességű felület kezeletlen felület kvarcrétegű, ill. nyers betonfelülettel kerül kivitelezésre. Ennél fogva egyszerű és elegáns látványt nyújt. Termékek: - RTE - Pest uda - Citytop - Country - Siena 2 - Nardo - Einstein - Fodorkő - ehaton - Uni hullámkő - Kerti lap - Signum XXL Mosott felület mosott felületek strukturája finom kidolgozású. z előtűnő zúzalék természetes módon nyújt tündöklő látványt. felület nagyon intenzíven fénylik. Termékek: - Pastella - Country - La Linia - Naturo - Corona rillant - Picola ntikolt felület kész köveket egy erre a célra szolgáló berendezésen koptatjuk. koptatás alatt a térkövek élei véletlenszerűen töredeznek, lepattognak, felületük csiszolódik. Ezek adják a burkolat antik megjelenését. Termékek: - ppia antica antikolt - Castello antico - Muro antico - Castello kerítés - Gramini Szemcseszórt felület felületet parányi acélgolyók koptatják, így kíméletes technológiánknak köszönhetően válik érdessé és finom strukturájúvá. Ebből adódóan egyéb felületekkel is kombinálható. Termék: - CRTexklusiv - La Linia Strukturált felület z öntőforma kialakítása a lapoknak természetes hatású felületet ad. tudatosan alakított kisebb magasságbeli eltérések és különböző alakú bemélyedések a természetes kövek felületét kívánják leképezni. Termékek: - radstone - CRTstyle - Relaxo Roppantott felület Ugyanúgy, mint a természetes körülmények között hasadt, a gépi úton hasított kő is kellemes érdességű és eredeti, természethű hatású termék. Termék: - Szimbólum kerítés 8

9 Semmelrock - a flexibilis felületkialakítás! Széleskörű ajánlatunkkal szinte minden felületkialakítási igényt ki tudunk elégíteni. Különösen fő tevékenységünkben, a betonkövek gyártásában vannak évtizedes tapasztalataink s ennek köszönhetően megrendelőink egyéni elképzeléseinek is eleget tudunk tenni: z alábbi lehetőségeket kínáljuk Önnek: különböző felületek sokféle szín különböző formátumok különböző vastagságok felületvédelem Semmelrock Protect vagy Semmelrock Premium Protect élek lekerekítéssel vagy anélkül felbeton magbeton szabadalmaztatott Einstein távtartórendszer Ellenőrző kérdések a felülettervezéshez: 1. Mire hasznosítják a felületet? 2. Milyen terhelések, igénybevételek várhatóak? 3. Hogyan takarítják, és hogyan gondozzák a felületet? 4. Később fel lehet ásni a burkolt területet és átépítéseket végrehajtani? Semmelrock élkialakítások Termékeink éleit a fő alkalmazási területeken való optimalizáláshoz lekerekítéssel vagy lekerekítés nélkül alakítjuk ki. Például a lekerekítés nélküli élekkel gyártott termékeket gyakran közterületek, gyér forgalmú felületek burkolására használják. Ezzel szemben a lekerekített élekkel ellátott térköveket forgalmas, illetve nagy forgalmú felületek burkolására alkalmazzák. Választékunkban az alábbi formájú, élű termékek találhatóak: Normál, fózolt lekerekített él Finom, fózolt él Szabálytalan, antikolt él Egyenes él, lekerekítés nélkül Hullámos, nem antikolt él 9

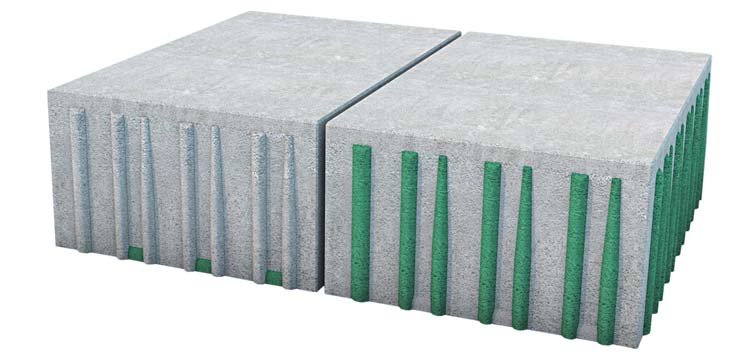

10 Einstein rendszer Messze a legjobb fugázó technika z Einstein rendszer szabadalmaztatott teljes körű kötőrendszer, integrált szétcsúszás elleni biztosítással. z intelligens fugatechnika különösen a nagy közlekedési forgalomnak, nagy terhelésnek kitett felületekkel szemben támasztott követelményekre összpontosít. térkövek minden oldalán található kötő-, távtartó és rögzítő elemek szabványnak megfelelő fugaszélességet, valamint fugatöltést biztosítanak, miközben az egyes kövek, csak elhanyagolható mértékben érintkeznek. z Einstein rendszerrel kapcsolatos animációs film a oldalon található. z Einstein rendszerű termékek akkor töltik be optimálisan szerepüket, ha az Útügyi előírásoknak megfelelően építik be azokat. Szabványnak megfelelő fugaszélesség és fugatöltés D-pont fugabiztosítás Kötőelemek rendszer előnyei , Különösen nehézgépjármű forgalomnak és nagy terhelésnek kitett felületek burkolására ajánlott. 2, Még a legnagyobb terhelések esetén sem mozdulnak el, nem deformálódnak, nem billennek fel a térkövek. 3, térkövek minden oldalán elhelyezett kötő-, távtartó- és rögzítő elemeknek köszönhetően pontos, szabványnak megfelelő fugaszélesség és fugatöltés. 4, szabványnak megfelelő fugaszélesség és fugatöltés betartásával az egyedülálló technológia biztosítja, hogy ne törjenek le a térkövek élei. 5, teljesen gépesített lerakásnak köszönhetően nagyon gazdaságos, keresztfugák és félig eltoltan lerakott térkövek esetén is. 6, számos formának, színnek, és felületnek köszönhetően sokféle felületkialakítás lehetséges. 7, burkolt felületek felbontása után a burkolat gond nélkül, változatlan optikai megjelenéssel visszarakható. Egyes kövek is cserélhetőek. 8, legmagasabb hőmérsékletnek is nagyon jól ellenáll. 9, Fagyásnak, jég- és hóolvasztó sóknak ellenáll. 10, MSZ EN 1338 szabványnak megfelelő minőség Einstein rendszerű termékek: La Linia, Pastella, Il Campo, Citytop, RTE - Pest uda 10

11 Védelem és szépség Semmelrock Premium Protect felületvédő bevonatnak köszönhetően olaj szennyeződés nem tud behatolni a betonkőbe, így a rászáradt olajfoltot vízzel könnyen el lehet távolítani nem tud víz hatolni a térkőbe, így a szennyvíz foltokat, maradványokat vízzel el lehet távolítani a rágógumit el lehet távolítani a felületről, a felület, sem a tisztítás miatt, sem a rágógumi miatt nem sérül meg a cigeretta maradványokat szivaccsal és vízzel el lehet távolítani a makacsabb foltokat kefével el lehet távolítani Semmelrock Premium Protect -teszt Elvégeztünk egy próbát, hogy, látványosan bizonyítsuk, milyen könnyen tisztítható a Semmelrock Premium Protect -tel védett felület. Ehhez fáradt olajat, vörösbort, kávét, ketchupot és mustárt öntöttünk egy Semmelrock Premium Protect -tel bevont és egy bevonat nélküli lapra. szennyezéseket több órán keresztül a lapokon hagytuk. Ezután szappanos vízzel és kefével megtisztítottuk a felületeket. Eredmény: a Semmelrock Premium Protect -tel védett felületen enyhe fáradt olaj foltokmaradtak, az összes többi foltot gond nélkül sikerült eltávolítani. Semmelrock Premium Protect -tel nem védett lap foltos maradt. Semmelrock Premium Protect -tel védett La Linia lapok tisztítás előtt Semmelrock Premium Protect -tel védett La Linia lapok tisztítás után Semmelrock Premium Protect -tel nem védett La Linia lapok tisztítás után 11

12 Előny a (tér)kőnél Rendszerek összehasonlítása: Térkő és szfalt Kialakítási lehetőségek szfalt: egysíkú megjelenés színes aszfaltot kis mennyiségben nem tudnak szállítani a kialakítási lehetőségek korlátozottak aszfalt réteget csak sík, illetve kissé lejtős és alig görbe vonalú alapra lehet építeni. a felfestéseket mindig fel kell újítani a kész aszfaltot azonnal fel kell használni Útburkolat: különböző típusoknak, formáknak, felületeknek és színeknek köszönhetően sokféle, egyedi kialakítási lehetőség kínálkozik. nagy felületek térkövekkel való burkolás esetén nem lesznek egyhangúak színes térkövekkel tartós, szép útburkolati jeleket lehet kialakítani kis mennyiségben is rendelhető könnyen mozgatható, tárolható a térkövek erősen görbe vonalú, sőt sérült, ferde, szintkülönbséget mutató felületek burkolására is kiválóan használhatóak Tartósság, használati érték, közlekedési terhelésre való alkalmasság szfalt: magas hőmérsékleten előfordulhat, hogy túlságosan meglágyul az aszfalt, és a leparkoló autók forgó kerekei károkat okoznak az aszfaltburkolat csak csekély pontszerű terhelést visel el időről időre újra és újra javítani kell, sőt hamarosan fel kell újítani nedvesség hatására veszítenek tapadásukból, amely miatt csökken a rajta közlekedő gépjárművek közlekedési biztonsága a túlságosan lágy felület miatt motorkerékpárosok, építési állványzatok stb. megcsúszhatnak, felborulhatnak az aszfaltburkolaton megjelenő olajszennyeződések súlyos következménykárokat okoznak Útburkolat: hosszútávon nagy tapadás élettartama szinte határtalan s használati értéke változatlan magas hőmérsékleten sem deformálódik még nagy pontszerű terhelés esetén is stabilak maradnak csepegő olajra, benzinre vagy egyéb agresszív anyagra nem érzékeny 12

13 Javítások szfalt: felbontáshoz nedves aszfaltvágót, légkalapácsot kell használni a feltört anyagot el kell szállítani csatornafedelek, bejáratok, szegélykövek stb. megnehezítik az aszfaltburkolatok egymásra rakását a föld alatti munkálatok befejezése után nem lehet helyreállítani az eredeti állapotot Térkövek: a földalatti munkálatok befejezése után az újraburkolt terület semmiben nem különbözik az eredeti, környező terület burkolatától ha fedeleket kell felnyitni, a területnek az eredeti állapotba való helyreállítása a cipzár rendszernek köszönhetően a minőség csorbítása nélkül biztosított nem szükségesek nagy gépek a bontáshoz zajmentes a javítás, semmit nem zavar Környezetvédelmi aspektusok szfalt: hozzájárul a szennyvíztelepek túlterheléséhez mivel nagyon erősen felmelegszenek a környező területekhez képest nagy hőmérsékletkülönbségek alakulnak ki az esővíz a gyors elvezetés miatt nem tud elszikkadni és csak csekély mértékben párolog el, a fák kevésbé növekednek és az embereknél gyakrabban alakulnak ki légúti megbetegedések Térkő: a térkő burkolattal megszüntetjük a talaj légmentes lezárását jó talajvíz dúsítás fenntartja a levegő páratartalmát és csökkenti a hőmérsékletszintet a zölddel beültetett felületburkolati rendszerek további porszűrő hatást fejtenek ki a helyben rendelkezésre álló természetes nyersanyagok betongyártáshoz való felhasználása óvja a környezetet 13

14 Innováció és minőség Termékeink az alábbi szimbólumokkal vannak megjelölve: Semmelrock koncepció azonos design. Számos lehetőség Semmelrock design megoldásaival nyílik lehetőség arra, hogy ugyanolyan felület kialakításával gyártott térköveket, lapokat, falazó- és kerítéselemeket, szélköveket, szegélyköveket, lépcsőket, stb. egymással kombinálhassuk. z egyes termékek azonos megjelenésű felületeinek köszönhetően igényes, egységes megjelenést érhetünk el. Semmelrock Protect termelési folyamat során, az alkalmazott legmodernebb technológia a követ belülről teszi ellenállóvá, és külön felületvédelem óvja a kő felszínét. z eredmény: a Semmelrock termékeket könnyebb tisztán tartani, mivel a szennyeződés nehezebben tapad meg rajtuk. Rágógumi, foltok, rászáradt anyagok eltávolítása egyszerűbb. Ezenkívül a Semmelrock Protect a kövek fagy- és olvasztósóállóságát is tovább javítja. Ezáltal szépségüket tovább megőrzik. - a lehullott levelek, vörösbor-, olajfoltok, stb. eltávolítása könnyebb - a kövek éveken át megtartják természetes megjelenésüket - a mészkivirágzás lekötése - csillogóbb színek, alacsonyabb fakulási tényező - fagy és olvasztósóállóbb - nagyobb ellenállóképesség az időjárási hatásokkal szemben Semmelrock Premium Protect Semmelrock Premium Protect speciális, erősen igénybe vett felületek kialakítására került kifejlesztésre. Semmelrock Prémium Protect termékeknél a felület a gyártási folyamatban lezárásra kerül és ultraviola besugárzással történő edzésnek vetik alá. térburkoló elem, különösen a szívós szennyeződésekkel és behatásokkal szemben nyújt tartós védelmet. KOMI Kombiforma kombiforma egy bizonyos lerakási, határozott számú és formátumú burkoló elemekből áll. Előnyei az egyszerűbb és gyorsabb lerakás. kombisablonnal történő gyártás előnye, hogy a többféle méretű kő azonos gyártási ütemben készül, így az egyes méretek közötti szín és vastagságbeli eltérések minimálisra csökkennek. Einstein rendszer z Einstein rendszer egy olyan szabadalmazott komplex rendszer, amely integrált elcsúszás elleni védelemmel rendelkezik. z intelligens fugázási technika speciálisan a nagyforgalmú és nagy terhelésű területekkel szemben támasztott követelmények teljesítésére került kifejlesztésre. z egymást követő összekötő, távtartó és rögzítő elemek, melyek a térburkoló elem teljes kerületén helyezkednek el, biztosítják a szabványnak megfelelő fugaszélességet, valamint a fugakitöltést is, miközben az elemek érintkezési felülete elhanyagolható. Minőség Semmelrock termékeket az MSZ EN 1338, 1339, 1340 számú Európai Uniós szabványokban meghatározott követelmények alapján gyártjuk és minősítjük. Sőt, ezen túlmenően nagy hangsúlyt fektetünk - a helyi szállítóktól származó alapanyagok magas minőségére, - a gyártási folyamat minden lépésére alkalmazott belső minőségirányításra, - az értékesítési pontokhoz legközelebb eső gyártásra is. CE- jel Termékeink, a térkövek, a lapok és a szegélykövek a CE jelet viselik, ami a termékekre vonatkozó európai harmonizált szabványoknak való megfelelőséget jelenti: MSZ EN 1338 (térkövek), MSZ EN 1339 (lapok), valamint MSZ EN 1340 (szegélyek). jelzés a raklapcímkén, a megfelelőségi nyilatkozat a szállítólevél hátoldalán található. Független, államilag akkreditált vizsgálóhely (CEMKUT Kft.) által végzett, rendszeres vizsgálat is történik. Fagy- és sóállóság Semmelrock garantálja valamennyi termékének fagy- és olvasztó-sóállóságát az MSZ EN 1338, 1339 és 1340 számú szabványoknak megfelelően. Csak olyan olvasztószerek alkalmazhatók, amelyek betonanyagoknál megengedettek (pl. NaCl-bázisúak). szulfáttartalmú hatóanyagokat tartalmazó olvasztószerek a betonanyagaink károsodását okozhatják. Felületnemesítés etonköveink jó része nemesítő felületkezelést kap. Ilyenkor a készre gyártott kövek egy újabb munkafolyamaton mennek keresztül, aminek köszönhetően az adott termékprogram egyedi, nemes megjelenésre tesz szert. Ezek a technikák a felület optikai nemesítését szolgálják, a használati jellemzőket nem befolyásolják. felületnemesítés módozatai: dörzsölés, mosás, szemcseszórás, antikolás. ISO9001 Termékeinket a ureau Veritas Certification által tanúsított, az ISO 9001:2008 szabványnak megfelelő minőségirányítási rendszer szerinti ellenőrzés mellett gyártjuk. Fenntartjuk annak jogát, hogy a technológiai fejlesztéssel összefüggésben, termékválasztékunkat vagy egyes termékeinket, azoknak esetlegesen valamely jellemzőjét megváltoztassuk. 14

15 Jegyzet nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 15

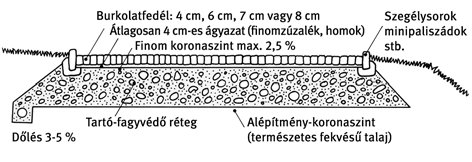

16 burkolókövek lerakásának módja TÉRKÖVEK Elhelyezési tudnivalók: burkolókövek beépítésére az e-ut sz. Útügyi Műszaki előírás vonatkozik részletesen. Építési munkák Talaj ásás, alapozás földmunkák minden építkezés első fázisát jelentik. cél, hogy egy egyenletes és megfelelően tömörített alapréteget hozzunk létre, amelyet a jövőbeli burkolókővel lerakott terület alaprétegei számára készítünk elő. földmunkákat mindig megfelelő időjárási viszonyok mellett végezzük, vagyis olyan időszakban, amikor fagymentes és csapadékmentes időben, és amikor a talaj nincs átázva. kiásást 30 centiméterrel szélesebbre készítsük, mint a burkolókővel burkolt terület. kiásott talajnak esésben kell lennie. hosszanti esés legyen legalább 0,5 %-os (vagyis minden 1 méteren 5 mm), a keresztirányú esés legyen legalább 2,5 %-os. talaj alaprétegnek a csapadékvíz elvezetése miatt kell esésben lennie. Mivel hazánkban a fagyhatár 80 és 120 cm között van, ebben a sávban semmilyen olyan anyagot ne helyezzünk el, amely magában rejti az átfagyás és ezzel együtt a térfogatváltozás kockázatát. (pl. agyagos talaj) Ha a talaj alapréteg a földmunkák során átázik a lehulló csapadék miatt, ezt a földréteget el kell távolítani. kiásás medrének mindig egyenesnek és szilárdnak kell lennie. laza és a szemcsés talajú réteget ajánlott tömöríteni hengerezéssel. lépítmény tükörszintje járda esetén előírt tömörítési tényező (EV 1) érték 20 MN/m 2, utak esetén 35 MN/m 2. szilárd mederben egy fagyálló réteget alakítunk ki 0-16 mm és 0-63 mm közötti frakciójú kőzúzalékból. kőzúzalékot legfeljebb 15 cm vastagságú rétegekben terítjük szét, és minden réteget tömörítő lapvibrátorral tömörítünk. Fagyvédő réteg (teherhordó réteg) Fagyvédő rétegnek csak humuszmentes, meghatározott szemcseméretű homokoskavics, zúzott kőzet, vagy ezek egyenlő arányú keveréke alkalmas. Ezen anyagok az időjárással és faggyal szemben ellenállóak, valamint a tömörítés során nem szenvednek nem megengedhető szemcseroncsolódást. fagyálló réteg vastagsága a burkolat teherbírásának követelményeitől és a helyi éghajlati viszonyoktól függ, a vastagsága 30 és 60 cm között legyen. finomplanírozást +/- 1 cm-es pontossággal kell előállítani. felső felület egyenességét alumínium léccel ellenőrizzük. z alapozás kialakítása után helyezzük el a szegélykő elemeket. Ezek az elemek biztosítjákazt, hogy ne mozogjanak a burkolókő elemek. szegélykövek kialakíthatóak útszegélyekből, kerti szegélyekből, oszlopos szegélyekből. szegélyköveket úgy helyezzük el, hogy a felső oldaluk síkban legyen, vagy enyhén magasabban a környező terepszint felett. beton szegélyköveket, vagy oszlopos szegélyköveket nedves betonkeverékből készült lapdrénbetonba ágyazzuk. laprétegek z alaprétegek szerkezete közvetlenül függ a konkrét geológia viszonyoktól, és a jövőbeli felület feltételezett terhelésétől. nagyobb építményeknél javasoljuk a befektetőknek és az építészeknek a szakemberekkel való konzultációt. legkiválóbb minőségű burkolókő sem helyettesíti az alapréteg hiányosságait és minőségi hibáit. megfelelően tömörített talaj, és a megfelelően tömörített alaprétegek az alapfeltételei a minőségi módon végzett, hosszú élettartamú alapépítmény kivitelezésének. z alaprétegek tájékoztató jellegű mintaszerkezetét megtalálhatja ezen az oldalon. z alaprétegek kivitelezésére legalkalmasabb anyag a 8/16, 11/22, 16/32, 32/63 frakciójú kőzúzalék, a felső burkolatágy számára pedig a 2/5 frakció a megfelelő. Nagy hangsúlyt kell fektetni az alaprétegekmegfelelő jó minőségű tömörítésére minden egyes rétegnél (10-15 cm). z egyes rétegeket lapvibrátorral tömörítjük (a lapvibrátor tömege ne haladja meg a 150 kg-ot). teljes felületet legalább 5-ször járjuk végig lapvibrátorral. burkolat ágyazatának elkészítése Zúzalékágy (burkolatágy) jól tömörített és pontosan elkészített fagyvédő réteg felső síkjára 2/5-ös szemcseméretű zúzalékból ágyazatot hordunk fel lazán, egyenletes (min. 3, max. 5 cm) vastagságban. Durvább szemű zúzalék a bevibrálás során fellépő ellenállása miatt nem alkalmas. z ágyazat síkjának kialakítására legalkalmasabb 3-4 cm vastag idomcsöveket használni, melyeket sablonként a fagyvédő réteg tetejére fektetünk, kiszintezünk, közükbe öntjük a zúzalékot, amit léccel lehúzunk. Szintezésénél vegyük figyelembe, hogy vibráláskor a burkolat végleges magassága 0,5-1 cm-rel süllyed. Készítsünk elő ezzel a módszerrel m 2 felületet, majd szélről kezdve, magunktól elfelé kezdjük rakni a köveket úgy, hogy a lehúzott ágyazatra már ne lépjünk. z alaprétegre acél idomcsöveket helyezünk, amelyek közé szórjuk az ágyazat zúzalékát. z ágyazatot szintező léccel egyengetjük el a sablonként szolgáló csövek között. z ágyazatot egyenletes, azonos vastagságban alakítjuk ki, aminek a lehető legegyenesebbnek kell lennie. z acélcsövek kivétele után a keletkezett mélyedéseket is kitöltjük zúzalékanyaggal. kész ágyazatot nem tömörítjük, és arra már ne lépjünk. Ne készítsen nagyobb beágyazást, mint amit egy nap ki tud rakni a burkolókővel. burkolatágy legyen mészben szegény, mivel a mész jelenléte a jövőben mészvirágok 16 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

17 szegény, mivel a mész jelenléte a jövőben mészvirágok képződését okozhatja. Fontos, hogy a burkolatágy szemcsemérete legyen folyamatos a fugázó homok bemosódásának megakadályozása érdekében. burkolókövek elrendezése, lerakása fektetési minta nem csupán tetszés dolga. járművek által használt burkolatrészeken a teherelosztás, a stabilitás és a zajképződés terén is döntő szerepet játszik. lapszabály, hogy járműforgalom által használt utakon a fő haladási irányra átlós (diagonál) rakási módot válasszunk. Így a kőnek mind a négy oldalán egyenletesen oszlik el a terhelés, felfogja a toló-és csavaróerőket, és az autó kerekei által keltett zaj a lehető legkisebb mértékűre csökken. fektetést a sarokból kiindulva kezdjük, lehetőség szerint a felület legmélyebb pontján, hogy a burkolás a legalacsonyabb helytől a legmagasabb felé haladjon. burkolókövek közötti fugák egyenessége érdekében javasoljuk a burkolóköveket egy kifeszített vezetőzsineg mentén rakni. fektetés során, amennyiben több raklapnyi kővel dolgozunk (felületi megmunkáltság és szín szerint 3-5 raklap), előnyös a követ a raklapokról keverve rakni, ezáltal csökken az elkerülhetetlen szín-és felületbeli különbségek hatása. Különösen érvényes ez színátmenetes (ún.melírozott) és őszilomb színű kövekre. burkolókövek lerakásakor a már lerakott kövektől haladjunk, hogy ne sérüljön az ágyazat. lerakáskor ügyelni kell a 3-5 mm-es fuga egyenletes betartására. burkolóköveket erre a fugaszélességre tervezték. Ennek a fugaszélességnek a figyelmen kívül hagyása esetén a burkolatban vagy szétnyílnak vagy összezáródnak majd a fugák. burkolókövek éleit távtartókkal látták el, amelyek viszont ne alkotják a teljes fugaszélességet, illetve ezek a távtartók a lerakáskor ne érintkezzenek. fugaszélesség betartása a burkolókövek gyártástechnológiából adódó mérettoleranciájának lehetősége miatt is fontos. Két-három méterenként ellenőrizni kell a kifeszített vezetőzsineggel a helyes fugairányt és a burkolat előírt irányát. vágási veszteség általában a felület 3 %-a. TÉRKÖVEK nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 17

18 L LINI S EMMELROCK PREMIUM La Linia térkő 8 cm, finommosott felülettel. TÉRKÖVEK Diagonálkő 28, x10 cm 20x10 cm 20x20 cm 30x20 cm 30x30 cm 20x10x28,3 cm 40x40 cm 40x20 cm 60x20 cm Kombi: 10x20; 20x20; 30x20x6 cm Igény 100,00 db/m 2 50,00 db/m 2 25,00 db/m 2 16,70 db/m 2 11,10 db/m 2 20,50 db/m 2 6,25 db/m 2 12,50 db/m 2 8,34 db/m 2 Vegyesméretek Súly 180 kg/m kg/m kg/m kg/m kg/m kg/m kg/m kg/m kg/m kg/m 2 Tulajdonságok: természetes hatású, finommosott felület, nemes terméskőzúzalékból a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki könnyen tisztán tartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően a La Linia termékeinknél is megtalálható a kombi változat minimális színárnyalat és vastagságbeli eltérések előfordulhatnak minden raklapon egy teljes méretválaszték található nagy variálhatóságú, egymáshoz igazított méretű elemválaszték Színek: gránitszürke bazaltantracit 10x10, 10x20 és 20x20 cm-es méretek bazaltantracit színben is kaphatók. kombi csak gránitszürke színben kapható! lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok belső udvarok járdák és szintáthidalások lejtős ösvények Távtartó: 2 mm Kombinálható: La Linia lap (lásd 82. oldal) La Linia kiegészítők (lásd 28. oldal) Tisztítás: Meleg vízzel, ill. a Semmelrock által ajánlott tisztítószerével. Ne használjunk erős savakat, vagy alkalikus tisztítószereket! 18 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

19 Futósorok, frízek: La Linia térkő 8 cm, finommosott felülettel. TÉRKÖVEK 1. fríz minta Igény/fm 10x10 cm kb. 20 db 2. fríz minta Igény/fm 20x20 cm kb. 10 db 3. fríz minta Igény/fm 10x20 cm kb. 5 db 4. fríz minta Igény/fm 20x30 cm kb. 3,33 db 5. fríz minta Igény/fm 10x20 cm kb. 10 db 6. fríz minta Igény/fm 10x10 cm kb. 10 db 10x20 cm kb. 5 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 19

20 Futósorok, frízek: La Linia térkő 8 cm, finommosott felülettel. TÉRKÖVEK 7. fríz minta Igény/fm 10x10 cm kb. 20 db 10x20 cm kb. 5 db 8. fríz minta Igény/fm 20x20 cm kb. 5 db 20x30 cm kb. 3,33 db 9. fríz minta Igény/fm 20x20 cm kb. 10 db 20x30 cm kb. 3,33 db 10. fríz minta Igény/fm 10x20 cm kb. 5 db 20x20 cm kb. 10 db 20 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

21 Kötésminták: La Linia térkő 8 cm, finommosott felülettel. TÉRKÖVEK 1. minta 20x20 cm kb. 25 db 2. minta 10x20 cm kb. 50 db 3. minta 10x20 cm kb. 25 db 20x20 cm kb. 12,5 db 4. minta 10x20 cm kb. 50 db 5. minta 10x20 cm kb. 16,67 db 20x20 cm kb. 16,67 db 6. minta 10x20 cm kb. 25 db 20x20 cm kb. 12,5 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 21

22 Kötésminták: La Linia térkő 8 cm, finommosott felülettel. TÉRKÖVEK 7. minta 40x20 cm kb. 12,5 db 8. minta 20x10 cm kb. 10 db 30x20 cm kb. 6,7 db 30x30 cm kb. 4,4 db 9. minta 20x20 cm kb. 7 db 30x20 cm kb. 12 db 10. minta 20x20 cm kb. 7,15 db 30x20 cm kb. 11,9 db 11. minta 20x20 cm kb. 10,1 db 30x20 cm kb. 10 db 12. minta 20x20 cm kb. 2,2 db 30x20 cm kb. 15,2 db 22 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

23 Kötésminták: La Linia térkő 8 cm, finommosott felülettel. TÉRKÖVEK Kombi vadkötés 13. minta 20x20 cm kb. 5,26 db 30x20 cm kb. 13,2 db 14. minta 10x20 cm kb. 11 db 20x20 cm kb. 8,25 db 30x20 cm kb. 7,5 db Vadkötés 15. minta (db) 10x10 kb. 4,9 (cm-ben) 10x20 20x20 30x20 kb. 5,9 kb. 5,3 kb. 4,7 30x30 kb. 3,7 16. minta 10x10 cm kb. 10 db 30x30 cm kb. 10 db 17. minta 10x10 cm kb. 5 db 20x20 cm 30x20 cm kb. 5 db kb. 5 db 30x30 cm kb. 5 db 18. minta 10x10 cm kb. 5 db 20x10 cm 20x20 cm kb. 5 db kb. 10 db 30x30 cm kb. 5 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 23

24 Kötésminták: La Linia térkő 8 cm, finommosott felülettel. TÉRKÖVEK 19. minta 30x30 cm kb. 11,1 db 20. minta 30x30 cm kb. 11,1 db Váltósor 30x20 cm Szegélyzárás 10x20 és 20x20cm Vadkötés 21. minta (db) 10x10 kb. 2 (cm-ben) 10x20 20x20 30x20 kb. 13,5 kb. 6,5 kb. 4,5 30x30 kb minta 0 Diagonálkő 0 kb. 13,55 db 20x20 cm kb. 8,5 db 23. minta 0 Diagonálkő 0 kb. 13,55 db 10x10 cm kb. 34 db 24. minta 20x20 cm kb. 2,78 db 40x20 cm kb. 5,56 db 40x40 cm kb. 2,78 db 24 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

25 Kötésminták: La Linia térkő 8 cm, finommosott felülettel. TÉRKÖVEK 25. minta 40x20 cm kb. 2,08 db 60x20 cm kb. 4,17 db 40x40 cm kb. 2,08 db 26. minta 20x20 cm kb. 5 db 40x40 cm kb. 5 db 27. minta 20x20 cm kb. 10 db 60x20 cm kb. 5 db 28. minta 40x40 cm kb. 2,5 db 60x20 cm kb. 5 db 29. minta 40x20 cm kb. 6,25 db 40x40 cm kb. 3,13 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 25

26 90 cm L LINI kombi S EMMELROCK PREMIUM KOMI PSTELL kombi KOMI TÉRKÖVEK CITYTOP kombi La Linia / Pastella kombi térkő, mosott felülettel, Citytop kombi térkő, finom kopóréteggel, 6 cm, vegyes méretek. KOMI Kombi ütem (1 sor): 12 db 10x20x6 cm 9 db 20x20x6 cm 8 db 30x20x6 cm Kombi összetétel: 22%, 34%, 44% Igény Súly 10x20; 20x20; 30x20 cm Vegyesméretek 135 kg/m cm Tulajdonságok / lkalmazási területek: La Linia kombi (lásd La Linia térkő 18. oldal) Pastella kombi (lásd Pastella térkő 56. oldal) Citytop kombi (lásd Citytop térkő 61. oldal) Szín: La Linia kombi gránitszürke Színek: Pastella kombi terrakotta fövenybarna világosszürke pasztellsárga Színek: Citytop kombi szürke őszilomb (3 szín keverve) narancs-fekete (3 szín keverve) vörös-barna (3 szín keverve) barna-fekete (3 szín keverve) mediterrán (3 szín keverve) sarkifény (3 szín keverve) Távtartó: 2 mm Kötésminták: La Linia / Pastella / Citytop kombi 6 cm. 1. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 2. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 26 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

27 Kötésminták: La Linia / Pastella / Citytop kombi 6 cm. TÉRKÖVEK 3. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 4. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 5. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 6. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 7. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 8. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 27

28 L LINI - kiegészítők S EMMELROCK PREMIUM La Linia multablokk, finommosott felülettel (IC). TÉRKÖVEK Kővastagság: 14 cm 20 Lépcsőfokok a La Linia lépcsőblokkokból 1 : 40x20x14 cm Szín: gránitszürke Igény/fm: Hosszirányban: kb. 2,5 db Keresztirányban: kb. 5 db Súly/elem: kb. 25 kg földnedves sovány beton Lépcsőfokok lefektetésekor a kövek átfedése mindig 5 cm La Linia lépcsőelem nemes, finommosott terméskő felülettel (IC) : 100x40x14 cm Szín: gránitszürke Súly: 133 kg La Linia szegély (IC) La Linia 60-as cölöp (IC) La Linia 38-as cölöp (IC) : 14x20 cm Magasság: 60 cm Súly: 38 kg Szín: gránitszürke : 10x14 cm Magasság: 38 cm Súly: 12 kg Szín: gránitszürke : Szín: Súly: 100x25x8 cm gránitszürke, homokfúvott 43 kg mindegyik oldalán homokfúvott mindegyik oldalán homokfúvott Tulajdonságok: természetes hatású, finommosott felület, nemes terméskőzúzalékból a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki csak gyalogos forgalomra csak a javasolt fugával építhető be (min. 5 mm) lkalmazási területek: teraszok, kerti utak, járdák pihenők, szintáthidalások, rézsűk Kombinálható: La Linia térkővel (lásd 18. oldal) La Linia lappal (lásd 82. oldal) 28 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

29 UMRINO S EMMELROCK PREMIUM Umbriano térkőlap 8 cm, szabálytalan árnyalatmintázattal. Tipp: az Umbriano fektetési minták az ppia antica nagy méretekhez is alkalmazhatók. TÉRKÖVEK Igény Súly 50x50 cm 4,00 db/m kg/m 2 50x25 cm 8,00 db/m kg/m 2 37,5x25 cm 10,60 db/m kg/m 2 25x25 cm 16,00 db/m kg/m 2 Tulajdonságok: szabálytalanul árnyalt térkő, határozott élekkel a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki könnyen tisztán tartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően Színek: beige-barna (2 szín keverve) gránitszürke-fehér (2 szín keverve) antracit (2 szín keverve) Távtartó: 1,5 mm Megjegyzés: Minden méret raszterméret, ami magában foglalja a távtartó méretét is! lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok, belső udvarok járdák és szintáthidalások lejtős ösvények Fektetési tanácsok: nagy felülető kövek nehezek (50x50x8 cm: 48 kg!), ezért azt javasoljuk, hogy megfelelő emelőszerszámokkal és eszközökkel építsék be a követ, és lehetőleg 2 ember fektesse azokat, az élek csorbulásának elkerülése érdekében! kövek felesleges mozgatását a felületi sérülések elkerülésének érdekében kerülni kell! köveket csak vizesvágóval lehet vágni! nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 29

30 Futósorok, frízek: Umbriano 8 cm, szabálytalan árnyalatmintázattal. TÉRKÖVEK 1. fríz minta Igény/fm 25x25 cm kb. 4 db 2. fríz minta Igény/fm 25x50 cm kb. 2 db 3. fríz minta Igény/fm 50x50 cm kb. 2 db 4. fríz minta Igény/fm 25x25 cm kb. 4 db 25x50 cm kb. 2 db 5. fríz minta Igény/fm 25x50 cm kb. 2 db 50x50 cm kb. 2 db 6. fríz minta Igény/fm 25x25 cm kb. 4 db 25x50 cm kb. 4 db 30 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

31 Kötésminták: Umbriano 8 cm, szabálytalan árnyalatmintázattal. TÉRKÖVEK 1. minta 25x25 cm kb. 3,2 db 50x50 cm kb. 3,2 db 2. minta 25x25 cm kb. 16 db 3. minta 50x50 cm kb. 4 db 4. minta 25x50 cm kb. 8 db 5. minta 25x25 cm kb. 1,78 db 25x50 cm kb. 3,55 db 50x50 cm kb. 1,78 db 6. minta 25x50 cm kb. 8 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 31

32 Kötésminták: Umbriano 8 cm, szabálytalan árnyalatmintázattal. TÉRKÖVEK 7. minta 25x50 cm kb. 2 db 50x50 cm kb. 2 db 8. minta 25x50 cm kb. 2,67 db 50x50 cm kb. 2,67 db 9. minta 25x50 cm kb. 2,67 db 50x50 cm kb. 2,67 db 10. minta 25x50 cm kb. 4 db 50x50 cm kb. 2 db 11. minta 25x25 cm kb. 3,2 db 25x50 cm kb. 6,4 db 12. minta 25x50 cm kb. 2,67 db 50x50 cm kb. 2,67 db 32 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

33 PPI NTIC NEM NTIKOLT ppia antica térkövek, antikolás nélkül, 8 cm, hullámos élek TÉRKÖVEK ppia antica térkő lapok, antikolás nélkül, 8 cm, egyenes élek. Tipp: az Umbriano fektetési minták az ppia antica nagy méretekhez is alkalmazhatók ,6x19,2 cm 15x19,2 cm C 11,3x19,2 cm 25x25 cm 50x25 cm 50x50 cm Igény 23,00 db/m 2 34,70 db/m 2 46,00 db/m 2 16,00 db/m 2 8,00 db/m 2 4,00 db/m 2 Súly 180 kg/m kg/m kg/m kg/m kg/m kg/m 2 Tulajdonságok: egyenetlenül vezetett élek, finoman árnyalt kvarchomok kopóréteg könnyen tisztántartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően nagy variálhatóságú, egymáshoz igazított méretű elemválaszték lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (nagyméreteknél nem alkalmazható!) parkolók (nagyméreteknél nem alkalmazható!) előterek árkádok, belső udvarok járdák és szintáthidalások lejtős ösvények Színek: lávaszürke melírozott, nem antikolt (3 szín keverve) lávavörös melírozott, nem antikolt (3 szín keverve) Távtartó: 2 mm Fektetési tanácsok: nagy felülető kövek nehezek (50x50x8 cm: 48 kg!), ezért azt javasoljuk, hogy megfelelő emelőszerszámokkal és eszközökkel építsék be a követ, és lehetôleg 2 ember fektesse azokat, az élek csorbulásának elkerülése érdekében! kövek felesleges mozgatását a felületi sérülések elkerülésének érdekében kerülni kell! köveket csak vizesvágóval lehet vágni! Kötésminták: z ppia antica térkőlapok kötésmintái megegyeznek az Umbriano térkövekével (lásd oldal)! nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 33

34 PPI NTIC NTIKOLT ppia antica térkő 8 cm, antikolt, hullámos élek. TÉRKÖVEK ,6x19,2 cm 15x19,2 cm C 11,3x19,2 cm Igény 22,60 db/m 2 34,70 db/m 2 46,00 db/m 2 Súly 180 kg/m kg/m kg/m 2 Tulajdonságok: antik hatású, egyenetlenül töredezett élek, enyhén karcos felület finoman árnyalt kvarchonom kopórétegű, természetes felület a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki Színek: lávaszürke melírozott, antikolt (3 szín keverve) lávavörös melírozott, antikolt (3 szín keverve) lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok belső udvarok járdák és szintáthidalások lejtős ösvények Távtartó: 2 mm Futósorok, frízek: ppia antica antikolt és nem antikolt. 1. fríz minta Igény/fm 19,2x11,3 cm kb. 5,21 db 2. fríz minta Igény/fm 19,2x15 cm kb. 5,21 db 3. fríz minta Igény/fm 22,6x19,2 cm kb. 4,42 db 34 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

35 Kötésminták: ppia antica antikolt/nem antikolt 8 cm. TÉRKÖVEK 1. minta 22,6x19,2 cm kb. 23 db 2. minta 19,2x15 cm kb. 34,7 db 3. minta 22,6x19,2 cm kb. 23 db 4. minta 22,6x19,2 cm kb. 23 db 5. minta 19,2x15 cm kb. 34,7 db 6. minta 19,2x11,3 cm kb. 15,33 db 22,6x19,2 cm kb. 15,33 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 35

36 Kötésminták: ppia antica antikolt/nem antikolt 8 cm. TÉRKÖVEK 7. minta 11,3x19,2 cm kb. 23 db 22,6x19,2 cm kb. 11,5 db 8. minta 15x19,2 cm kb. 14,5 db 22,6x19,2 cm kb. 13,4 db 9. minta 11,3x19,2 cm kb. 10,7 db 15x19,2 cm kb. 10,7 db 22,6x19,2 cm kb. 10,7 db 10. minta 11,3x19,2 cm kb. 10,7 db 15x19,2 cm kb. 10,7 db 22,6x19,2 cm kb. 10,7 db 11. minta 11,3x19,2 cm kb. 10,7 db 15x19,2 cm kb. 10,7 db 22,6x19,2 cm kb. 10,7 db 12. minta 15x19,2 cm kb. 13,8 db 22,6x19,2 cm kb. 13,8 db 36 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

37 Kötésminták: ppia antica antikolt/nem antikolt 8 cm. TÉRKÖVEK 13. minta 15x19,2 cm kb. 18,2 db 22,6x19,2 cm kb. 10,9 db 14. minta 11,3x19,2 cm kb. 10,7 db 15x19,2 cm kb. 10,7 db 22,6x19,2 cm kb. 10,7 db 15. minta 11,3x19,2 cm kb. 10,7 db 15x19,2 cm kb. 10,7 db 22,6x19,2 cm kb. 10,7 db 16. minta 11,3x19,2 cm kb. 15,33 db 22,6x19,2 cm kb. 15,24 db 17. minta 11,3x19,2 cm kb. 23 db 22,6x19,2 cm kb. 11,5 db 18. minta 11,3x19,2 cm kb. 17,3 db 15x19,2 cm kb. 8,65 db 22,6x19,2 cm kb. 8,65 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 37

38 90 cm PPI NTIC kombi KOMI ppia antica kombi térkő 5 cm, antikolás nélkül, hullámos élek. TÉRKÖVEK Kombi 15x20; 10x20; 10x15 cm Igény Vegyes méretek Súly 100 kg/m 2 Kombi ütem (1 sor): 20x15 cm 15 db, 20x10 cm 9 db, 10x15 cm 24 db, a mintákhoz anyagszükséglet 1 sor 110 cm Tulajdonságok: egyenetlenül vezetett élek, finoman árnyalt kvarchomok kopóréteg könnyen tisztántartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően nagy variálhatóságú, egymáshoz igazított méretű elemválaszték Színek: lávaszürke melírozott, nem antikolt (3 szín keverve) lávavörös melírozott, nem antikolt (3 szín keverve) lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok, belső udvarok járdák és szintáthidalások lejtős ösvények Távtartó: 2 mm 38 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

39 Kötésminták: ppia antica kombi 5 cm, nem antikolt. TÉRKÖVEK 1. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 2. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 3. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 4. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 39

40 CSTELLO NTICO Castello antico térkő 6 cm, antikolt. TÉRKÖVEK 18,7 12,5 12,5 12, ,7 12,5 6,2 12,5x6,2 cm 12,5x12,5 cm 18,7x12,5 cm 25x18,7 cm Igény 129,00 db/m 2 64,00 db/m 2 43,00 db/m 2 21,40 db/m 2 Súly 135 kg/m kg/m kg/m kg/m 2 Tulajdonságok: kvarchomok felület, antikolt, szabálytalanul töredezett élekkel, enyhén karcos felülettel a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki nagy variálhatóságú, egymáshoz igazított méretű elemválaszték könnyen kezelhető és lerakható Színek: vörös-barna, antikolt (2 szín keverve) zöld-fekete, antikolt (2 szín keverve) homok-sárga, antikolt (2 szín keverve) lazac, antikolt (2 szín keverve) lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok belső udvarok járdák és szintáthidalások lejtős ösvények Kombinálható: Castello kerítéselem (lásd 92. oldal) Castello szegélykővel (lásd 113. oldal) Futósorok, frízek: Castello antico 6 cm, antikolt. 1. fríz minta Igény/fm 6,2x12,5 cm kb. 8 db 2. fríz minta Igény/fm 12,5x18,7 cm kb. 5,35 db 3. fríz minta Igény/fm 25x18,7 cm kb. 4 db 40 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

41 Futósorok, frízek és kötésminták: Castello antico 6 cm, antikolt. TÉRKÖVEK 4. fríz minta Igény/fm 12,5x12,5 cm 12,5x18,7 cm kb. 8 db kb. 5,35 db 5. fríz minta Igény/fm 6,2x12,5 cm 12,5x12,5 cm kb. 8 db kb. 16 db 6. fríz minta Igény/fm 12,5x12,5 cm 12,5x18,7 cm kb. 16 db kb. 5,35 db 1. minta 12,5x18,7 cm kb. 43 db 2. minta 12,5x12,5 cm kb. 24 db 12,5x18,7 cm kb. 27 db 3. minta 12,5x12,5 cm kb. 18 db 12,5x18,7 cm kb. 31 db 4. minta 12,5x12,5 cm kb. 25 db 12,5x18,7 cm kb. 26 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 41

42 Kötésminták: Castello antico 6 cm, antikolt. TÉRKÖVEK 5. minta 12,5x12,5 cm kb. 4 db 12,5x18,7 cm kb. 43 db 6. minta 12,5x12,5 cm kb. 64 db 12,5x18,7 cm kb. 4 db Vadkötés Vadkötés 7. minta 6,2x12,5 cm kb. 15,5 db 12,5x12,5 cm kb. 26,5 db 12,5x18,7 cm kb. 20,5 db 8. minta 12,5x12,5 cm kb. 18 db 12,5x18,7 cm kb. 31 db 9. minta 6,2x12,5 cm kb. 20,6 db 12,5x12,5 cm kb. 21,8 db 12,5x18,7 cm kb. 21,5 db 10. minta 6,2x12,5 cm kb. 26 db 12,5x12,5 cm kb. 12 db 12,5x18,7 cm kb. 26 db 42 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

43 Kötésminták: Castello antico 6 cm, antikolt. TÉRKÖVEK Vadkötés 11. minta 6,2x12,5 cm kb. 19,8 db 12,5x12,5 cm kb. 24,7 db 12,5x18,7 cm kb. 19,7 db 12. minta 6,2x12,5 cm kb. 21,4 db 12,5x12,5 cm kb. 21,4 db 12,5x18,7 cm kb. 21,4 db Vadkötés 13. minta 6,2x12,5 cm 12,5x12,5 cm 12,5x18,7 cm kb. 26,8 db kb. 11,2 db kb. 21,1 db 25x18,7 cm kb. 3 db 14. minta 6,2x12,5 cm kb. 51,6 db 12,5x12,5 cm kb. 38,4 db 15. minta 12,5x18,7 cm kb. 43 db 16. minta 12,5x12,5 cm kb. 16 db 12,5x18,7 cm kb. 32 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 43

44 80 cm RELXO kombi Új KOMI Relaxo kombi térkő 6 cm, strukturált felülettel, vegyes méretek. 200 TÉRKÖVEK Kombi 20x20; 40x20; 40x40; 60x40 cm Igény Vegyes méretek Súly??? kg/m 2 Kombi ütem (1 sor): 20x20 cm 2 db 40x20 cm 1 db 40x40 cm 2 db 60x40 cm 2 db a mintákhoz anyagszükséglet 1 sor 120 cm Tulajdonságok: természetes forma könnyű lerakás a kombiformának köszönhetően fagy és sóálló kizárólag gyalogos forgalomra alkalmas, járművel nem járható! Színek: szürkésbarna sárgásbarna lkalmazási területek: teraszok árkádok járdák sétautak kerti és ház körüli utak Távtartó: 2 mm 44 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

45 Kötésminták: Relaxo kombi 6 cm, strukturált felülettel, vegyes méretek. TÉRKÖVEK 1. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 2. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 3. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 4. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 45

46 90 cm IL CMPO kombi KOMI Il Campo kombi térkő 6 cm, kemény kopóréteggel, érdes felülettel (IC). TÉRKÖVEK Kombi ütem (1 sor): 20x15 cm 16 db 15x15 cm 16 db 10x15 cm 16 db a mintákhoz anyagszükséglet 1 sor 120 cm Kombi 20x15; 15x15; 10x15 cm Igény Vegyes méretek Súly 130 kg/m 2 Tulajdonságok: bazaltkő kopóréteggel, dörzsölt, nagy csúszásellenállású felület a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki Színek: lávaszürke (3 szín keverve) sárgásbarna (3 szín keverve) Távtartó: 2 mm lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok belső udvarok járdák és szintáthidalások lejtős ösvények 46 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

47 Kötésminták: Il Campo 6 cm, kemény kopóréteggel, érdes felülettel. TÉRKÖVEK 1. minta 10x15 cm kb. 16 db 15x15 cm kb. 16 db 20x15 cm kb. 16 db 2. minta 10x15 cm kb. 16 db 15x15 cm kb. 16 db 20x15 cm kb. 16 db 3. minta 10x15 cm kb. 16 db 15x15 cm kb. 16 db 20x15 cm kb. 16 db 4. minta 10x15 cm kb. 16 db 15x15 cm kb. 16 db 20x15 cm kb. 16 db 5. minta 10x15 cm kb. 16 db 15x15 cm kb. 16 db 20x15 cm kb. 16 db 6. minta 10x15 cm kb. 16 db 15x15 cm kb. 16 db 20x15 cm kb. 16 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 47

48 GRMINI -kőtégla Gramini antik kőtégla 5 cm, antikolt, töredezett élek. TÉRKÖVEK 50 24x11,8x5 cm Igény 35,30 db/m 2 Súly 3,3 kg/db Tulajdonságok: antikolt kő egyenetlenül töredezett élek enyhén karcos felület Szín: téglavörös lkalmazási területek: utak, kerti utak teraszok garázsbejáratok, parkolók (személygépjármű) járdák, szintáthidalások belső udvarok Kötésminták: Gramini antik kőtégla 5 cm, antikolt, töredezett élek. 1. minta 11,8x24 cm kb. 50 db Futókötés 2. minta 11,8x24 cm kb. 50 db Parkettakötés 3. minta 11,8x24 cm kb. 50 db Könyökkötés 4. minta 11,8x24 cm kb. 50 db Halszálkakötés 48 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

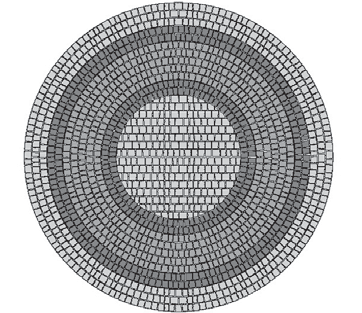

49 NTURO Naturo térkő 6 cm, természetes hatású kockakő, mosott felülettel C D E F G TÉRKÖVEK 1289 C D E F G C D E F G 94,7 Áttekintés a Naturo térkő programhoz 894, ,2 C D E F G C D E F G C D E F G C D E F G C D E F G C D E F G C D E F G C D E F G 12,8 Raklap mennyiség: 10,2 m 2 Egy sorban a raklapon: 0,85 m 2 Súly: 144 kg/m 2 : 132 db C D E F G C D E F G C D E F G C D E F G C D E F G C D E F G Tulajdonságok: mosott felület, hétféle méret vegyesen (csak a gránit és antracit színeknél) a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki könnyen tisztán tartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően a Semmelrock más térkőrendszereivel is kombinálható, ideális átvezetésekhez, összekötésekhez, dekorációs célra Színek: gránitszürke, antracit 12,9 lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok belső udvarok járdák és szintáthidalások lejtős ösvények igényes felületek kialakítása Kötésminták: Naturo 6 cm, természetes hatású kockakő, mosott felülettel. 1. minta Megjegyzés 0 2. minta Megjegyzés 0 Vegyes méretek 132 db/m 2 Vegyes méretek 132 db/m 2 nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 49

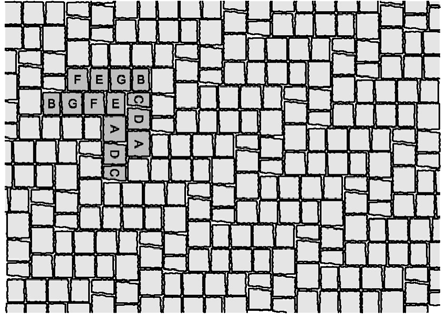

50 Kötésminták: Naturo 6 cm, természetes hatású kockakő, mosott felülettel. TÉRKÖVEK 3. minta Megjegyzés 0 4. minta Megjegyzés 0 Vegyes méretek 132 db/m 2 Vegyes méretek 132 db/m 2 5. minta Megjegyzés 0 6. minta Megjegyzés 0 Vegyes méretek 132 db/m 2 Vegyes méretek 132 db/m 2 Minta 6 7. minta Megjegyzés 0 8. minta Megjegyzés 0 Vegyes méretek 132 db/m 2 Vegyes méretek 132 db/m 2 50 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

51 PSTELL Pastella térkő 6 cm, mosott felülettel TÉRKÖVEK x10 cm* 20x10 cm 20x20 cm 30x20 cm 30x30 cm* Kombi: 10x20; 20x20; 30x20x6 cm Igény 100,00 db/m 2 50,00 db/m 2 25,00 db/m 2 16,70 db/m 2 11,10 db/m 2 Vegyesméretek Súly 135 kg/m kg/m kg/m kg/m kg/m kg/m 2 *csak rendelésre! Tulajdonságok: mosott felület, nemes kőszemcsék és kvarchomok a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki könnyen tisztán tartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően más Semmelrock térkőrendszerekkel kombinálható Színek: világosszürke (kombi változatban is) pasztellsárga (kombi változatban is) antracit (csak 20x10 cm-es méretben) terrakotta (csak kombi változatban) fövenybarna (csak kombi változatban) lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok belső udvarok járdák és szintáthidalások lejtős ösvények Távtartó: 2 mm 20x10 cm-es méret csak világosszürke, pasztellsárga és antracit színben rendelhető! 20x20 és a 30x20 cm-es méretek csak világosszürke és pasztellsárga színben rendelhetők! Pastella kombi: lásd 26. oldal. nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 51

52 Futósorok, frízek: Pastella térkő 6 cm, mosott felülettel. TÉRKÖVEK 1. fríz minta Igény/fm 10x10 cm kb. 20 db 2. fríz minta Igény/fm 20x20 cm kb. 10 db 3. fríz minta Igény/fm 10x20 cm kb. 5 db 4. fríz minta Igény/fm 20x30 cm kb. 3,33 db 5. fríz minta Igény/fm 10x20 cm kb. 10 db 6. fríz minta Igény/fm 10x10 cm kb. 10 db 10x20 cm kb. 5 db 52 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

53 Futósorok, frízek és kötésminták: Pastella térkő 6 cm, mosott felülettel. TÉRKÖVEK 7. fríz minta Igény/fm 10x10 cm kb. 20 db 10x20 cm kb. 5 db 8. fríz minta Igény/fm 20x20 cm kb. 5 db 20x30 cm kb. 3,33 db 9. fríz minta Igény/fm 20x20 cm kb. 10 db 20x30 cm kb. 3,33 db 10. fríz minta Igény/fm 10x20 cm kb. 5 db 20x20 cm kb. 10 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 53

54 Kötésminták: Pastella térkő 6 cm, mosott felülettel. TÉRKÖVEK 1. minta 10x20 cm kb. 50 db 2. minta 20x30 cm kb. 17 db 3. minta 20x20 cm kb. 7 db 20x30 cm kb. 12 db 4. minta 20x20 cm kb. 7,5 db 20x30 cm kb. 9,9 db 5. minta 20x20 cm kb. 10,1 db 20x30 cm kb. 9,9 db 6. minta 20x20 cm kb. 2,2 db 20x30 cm kb. 15,2 db 54 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

55 Kötésminták: Pastella térkő 6 cm, mosott felülettel. TÉRKÖVEK Vadkötés Vadkötés 7. minta 20x20 cm kb. 7,6 db 20x30 cm kb. 11,6 db 8. minta 10x20 cm kb. 4,9 db 20x20 cm kb. 6,2 db 20x30 cm kb. 10,9 db 13. minta 10x10 cm kb. 5 db 20x20 cm 30x20 cm kb. 5 db kb. 5 db 30x30 cm kb. 5 db 14. minta 10x10 cm kb. 5 db 20x10 cm 20x20 cm kb. 5 db kb. 10 db 30x30 cm kb. 5 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 55

56 COUNTRY KOMI -térkő KOMI Country kombi térkő 5 cm, mosott felülettel, vegyes méretek. TÉRKÖVEK Kombi 15x15; 15x20; 15x25; 15x30 cm Igény Vegyes méretek Súly 113 kg/m 2 75 Kombi ütem (1 sor): 15x15 cm 9 db 15x20 cm 7 db 15x25 cm 7 db 15x30 cm 5 db a mintákhoz anyagszükséglet 1 sor 120 Tulajdonságok: mosott felülettel, illetve finom kvarcfelülettel kialakított felület fagy- és sóálló 4 formátumban kialakított kombinált megjelenés gazdagon variálható a termék kopásállósága, fagyállósága kiváló egyenes élek gyors fektethetőség Színek: világossárga, mosott vörösbarna, mosott világosszürke, mosott kagylószürke, nem mosott (3 szín keverve) lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok belső udvarok járdák terek valamint emelvények Távtartó: 2 mm 56 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

57 Kötésminták: Country kombi 5 cm, mosott felülettel, vegyes méretek. TÉRKÖVEK 1. minta 15x15 cm kb. 9 db 20x15 cm 25x15 cm kb. 7 db kb. 7 db 30x15 cm kb. 5 db 2. minta 15x15 cm kb. 9 db 20x15 cm 25x15 cm kb. 7 db kb. 7 db 30x15 cm kb. 5 db 3. minta 15x15 cm kb. 9 db 20x15 cm 25x15 cm kb. 7 db kb. 7 db 30x15 cm kb. 5 db 4. minta 15x15 cm kb. 9 db 20x15 cm 25x15 cm kb. 7 db kb. 7 db 30x15 cm kb. 5 db 5. minta 15x15 cm kb. 9 db 20x15 cm 25x15 cm kb. 7 db kb. 7 db 30x15 cm kb. 5 db 6. minta 15x15 cm kb. 9 db 20x15 cm 25x15 cm kb. 7 db kb. 7 db 30x15 cm kb. 5 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 57

58 CITYTOP Citytop térkő 6 és 8 cm, finom kopóréteggel TÉRKÖVEK Igény Súly 10x10x6 cm 100,00 db/m kg/m 2 20x10x6 cm 50,00 db/m kg/m 2 20x20x6 cm 25,00 db/m kg/m 2 30x20x6 cm 16,70 db/m kg/m 2 30x30x6 cm 11,10 db/m kg/m 2 Kombi: 10x20; 20x20; 30x20x6 cm Vegyesméretek 135 kg/m 2 10x10x8 cm 50,00 db/m kg/m 2 20x20x8 cm 25,00 db/m kg/m 2 20x30x8 cm 16,70 db/m kg/m 2 Tulajdonságok: kvarchomokkal kevert felület, diszkrét színek a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki egyszerűen lerakható kombinálható más Semmelrock térkőrendszerekkel Színek: szürke (kombi változatban is) homoksárga vörös antracit őszilomb (csak 20x10 cm-es méretben és kombi változatban, 3 szín keverve) vörös-barna (kombi változatban is, 3 szín keverve) mediterrán (csak kombi változatban, 3 szín keverve) sarkifény (csak kombi változatban, 3 szín keverve) barna-fekete (csak kombi változatban, 3 szín keverve) narancs-fekete (csak kombi változatban, 3 szín keverve) lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok belső udvarok sétautak terek járdák és szintáthidalások Távtartó: 2 mm Citytop kombi: lásd 26. oldal. 58 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

59 Futósorok, frízek: Citytop térkő 6 és 8 cm, finom kopóréteggel. TÉRKÖVEK 1. fríz minta Igény/fm 10x10 cm kb. 20 db 2. fríz minta Igény/fm 20x20 cm kb. 10 db 3. fríz minta Igény/fm 10x20 cm kb. 5 db 4. fríz minta Igény/fm 20x30 cm kb. 3,33 db 5. fríz minta Igény/fm 10x20 cm kb. 10 db 6. fríz minta Igény/fm 10x10 cm kb. 10 db 10x20 cm kb. 5 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 59

60 Futósorok, frízek: Citytop térkő 6 és 8 cm, finom kopóréteggel. TÉRKÖVEK 7. fríz minta Igény/fm 10x10 cm kb. 20 db 10x20 cm kb. 5 db 8. fríz minta Igény/fm 20x20 cm kb. 5 db 20x30 cm kb. 3,33 db 9. fríz minta Igény/fm 20x20 cm kb. 10 db 20x30 cm kb. 3,33 db 10. fríz minta Igény/fm 10x20 cm kb. 5 db 20x20 cm kb. 10 db 60 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

61 Kötésminták: Citytop térkő 6 és 8 cm, finom kopóréteggel. TÉRKÖVEK 1. minta 20x30 cm kb. 16,7 db 2. minta 20x20 cm kb. 25 db 3. minta 10x20 cm kb. 6,7 db 20x20 cm kb. 6,7 db 30x30 cm kb. 6,7 db 4. minta 20x20 cm kb. 10 db 20x30 cm kb. 10 db 5. minta 20x20 cm kb. 10 db 20x30 cm kb. 10 db 6. minta 10x20 cm kb. 10 db 30x20 cm kb. 6,7 db 30x30 cm kb. 4,4 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 61

62 Kötésminták: Citytop térkő 6 és 8 cm, finom kopóréteggel. TÉRKÖVEK 7. minta 20x20 cm kb. 4,6 db 20x30 cm kb. 13,6 db 8. minta 10x20 cm kb. 50 db 9. minta 20x20 cm kb. 7 db 20x30 cm kb. 12 db 10. minta 20x20 cm kb. 7 db 30x20 cm kb. 12 db Kombi vadkötés 11. minta 20x20 cm kb. 10,1 db 30x20 cm kb. 10 db 12. minta 10x20 cm kb. 11 db 20x20 cm kb. 8,25 db 30x20 cm kb. 7,5 db 62 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

63 SIEN2 kombi KOMI Siena2 műemlék jellegű térkő, 7 cm. Kombi ütem (1 sor): 15 db 15x20x7 cm 18 db 15x15x7 cm 15 db 10x15x7 cm 30 TÉRKÖVEK 30 30x30 cm 20x15 cm* 15x15 cm* 15x10 cm* Igény 11,10 db/m Súly 165 kg/m kg/m kg/m kg/m 2 *csak vegyesen kombiban rendelhető! Tulajdonságok: árnyalatokkal teli, természetes felület a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki a kombiként gyártott méretek szabadon variálhatók egymással és a 30x30 cm-es mérettel is Szín: sárgás-barna (3 szín keverve) lkalmazási területek: teraszok, kerti és ház körül utak garázsbejáratok, parkolók (személygépjármű) előterek árkádok, belső udvarok sétautak terek járdák és szintáthidalások Kötésminták: Siena2 műemlék jellegű térkő, 7 cm. 1. minta 10x15 cm kb. 22,2 db 20x15 cm kb. 22,2 db Vadkötés 2. minta 10x15 cm kb. 11,4 db 15x15 cm 20x15 cm kb. 8,8 db kb. 15,2 db Vadkötés 30x30 cm kb. 1,9 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 63

64 NRDO Nardo térkő 4 cm, finom felülettel. TÉRKÖVEK 10 10x20x4 cm Igény 50,00 db/m 2 Súly 1,8 kg/db 20 Tulajdonságok: árnyalatokkal teli természetes felület a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki könnyen kezelhető, egyszerűen lerakható Megjegyzés: autóval nem járható! lkalmazási területek: teraszok, kerti és ház körüli utak előterek, árkádok, belső udvarok, járdák Színek: szürke, vörös őszilomb (3 szín keverve) kávébarna, antikolt (2 szín keverve) Kötésminták: Nardo térkő 4 cm, finom felülettel. 1. minta 11,8x24 cm kb. 50 db Futókötés 2. minta 11,8x24 cm kb. 50 db Parkettakötés 3. minta 11,8x24 cm kb. 50 db Könyökkötés 4. minta 11,8x24 cm kb. 50 db Halszálkakötés 64 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

65 FODORKŐ Fodorkő 6 cm, finom felülettel. TÉRKÖVEK 198 Tulajdonságok: kvarchomok anyagú, egyszerű, természetes felület a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki könnyen kezelhető, egyszerűen lerakható lkalmazási területek: teraszok, kerti és ház körüli utak garázsbejáratok, parkolók (személygépjármű) előterek, árkádok, belső udvarok járdák és szintáthidalások, lejtős ösvények Színek: szürke, őszilomb (3 szín keverve) Fektetési tudnivalók: lapvetően minden burkolatot egyidejűleg mindig több raklapról fektesse le. Raszterméret: szélességben 15 cm és többszöröse, mélységben 17,4 cm és többszöröse. Mintajavaslatok színes kövekhez. 1. minta O 50 cm Igény 6 db 2. minta O 50 cm Igény 13 db 3. minta O 120 cm Igény 24 db 4. minta O 140 cm Igény 37 db 5. minta O 280 cm Igény 73 db 6. minta O 280 cm Igény 96 db 7. minta O 255 cm Igény 79 db 10. minta O 280 cm Igény 121 db 13. minta O 300 cm Igény 145 db 14. minta O 350 cm Igény 175 db 15. minta O 390 cm Igény 211 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 65

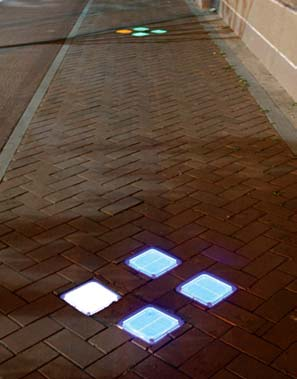

66 SZOLÁR-FÉNY -térkőlámpa Új Szolár-fény térkőlámpa 6 cm (IC). TÉRKÖVEK : 10x10x6 cm : 20x20x6 cm Termékleírás - előnyök hálózat nélkül működtethető automatikus ki- bekapcsolás karbantartást nem igénylő LED-ek több mint 10 év élettartam 3 év garancia teherautóval járható Egyszerű beépítés vezeték nélkül szabadban elhelyezhető Költséghatékonyság nincs áram költség nincs karbantartás lkalmazási területek indirekt megvilágítás kertek behajtók térburkolatok lépcsők, bejáratok uszodák (1 m vízmélységig) járdák Technikai adatok. Ház: Tömeg (10x10x6 cm-es): Tömeg (20x20x6 cm-es): : : Színek: Polykarbonát 1 kg 3 kg 9,8x9,8x6 cm 19,8x19,8x6 cm zöld, kék, vörös, fehér Energianyerés: cellánként 3,5V, 150m Energiatárolás: kondenzátor 2,3V Fényforrás: 4 LED (super bright) Kivitel: Töltési idő: Világítási idő: Hőmérsékleti tartomány: tartós, vízálló, fagyálló napos időben 3 óra felhős időben 6 óra esős időben 8 óra 14 óra -25 és +70 C között 66 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

67 EINSTEIN Nagyteherbírású, variálható térkő 10 cm vastagságban TÉRKÖVEK Felső részén kúpos távtartó () Távtartó () Félhengeres távtartó (C) TIPP: z Einstein rendszerrel kapcsolatos animációs film a oldalon található. 10x20 cm 20x20 cm 30x20 cm 30x10 cm 10/20x30x10 cm Igény 50,00 db/m 2 25,00 db/m 2 16,60 db/m 2 33,20 db/m 2 22,22 db/m 2 Súly 240 kg/m kg/m kg/m kg/m kg/m 2 Tulajdonságok: kvarchomok kopóréteges géppel rakható jól variálható fagy- és sóálló kopásálló Színek: szürke egyedi rendelés alapján antracit és vörös Távtartó: 2 mm lkalmazási területek: ipari parkolók kamion terminál körforgalmak járdák, közterek bekötő utak Megjegyzés: speciális távtartók és a fugaanyag együttesen biztosítják a nagy terhelhetőséget. jelenleg ismert legerőteljesebb kötő- és teherhordórendszer a világon. vibrálás előtt a végleges szint fölött maximum 4-5 mm-rel legyen a kő. C Hagyományos fuga és távtartó kialakítás Einstein fuga és távtartó kialakítás nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 67

68 Kötésminták: Einstein nagyteherbírású, variálható térkő 10 cm vastagságban. TÉRKÖVEK 1. minta 20x30 cm kb. 16,7 db 2. minta 20x20 cm kb. 16,7 db 3. minta 20x20 cm kb. 7 db 20x30 cm kb. 12 db 4. minta 20x20 cm kb. 4,6 db 20x30 cm kb. 13,6 db 5. minta 20x20 cm kb. 7 db 20x30 cm kb. 12 db 6. minta 10x20 cm kb. 25 db 20x20 cm kb. 12,5 db 68 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

69 Kötésminták: Einstein - minimum 30 cm sugarú körrel kell indítani. TÉRKÖVEK R min. 30 cm 30x10 30x10 30x10 30x20 30x10 30x20 30x10 30x20 30x10 30x10 30x20 30x20 30x20 30x10 30x20 30x10 30x20 30x20 18,95 18,95 30x10 nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 69

70 SIGNUM XXL Nagyteherbírású, variálható térkő 12 cm vastagságban. TÉRKÖVEK Tulajdonságok: géppel rakható jól variálható fagy- és sóálló kopásálló Szín: szürke lkalmazási területek: ipari parkolók kamion terminál járdák közterek bekötő utak Távtartó: 2 mm Összetétel: 30x30 8% = 0,88 db 60x30 17% = 0,935 db 30x90 25% = 0,95 db 90x60 50% = 0,925 db x30 cm 60x30 cm 90x30 cm 90x60 cm Igény 11,10 db/m 2 5,55 db/m 2 3,70 db/m 2 1,85 db/m 2 Súly 277,5 kg/m 2 277,5 kg/m 2 277,5 kg/m 2 277,5 kg/m 2 Kötésminták: Signum XXL nagyteherbírású, variálható térkő, 12 cm. 1. minta 30x30 cm 60x30 cm 90x30 cm 90x60 cm kb. 0,88 db kb. 0,935 db kb. 0,95 db kb. 0,925 db 2. minta 30x30 cm 60x30 cm 90x30 cm 90x60 cm kb. 0,88 db kb. 0,935 db kb. 0,95 db kb. 0,925 db 70 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

71 CLSSICO Classico térkő, 6 cm (csak rendelésre!). 11,5 11,5 11,5 11,5 8,6 TÉRKÖVEK 17,2 11,5 5,7 11,2 11,2 1 1/2 Normálkő 17,2x11,5 cm 1/1 Normálkő 11,5x11,5 cm 1/2 Normálkő 5,7x11,5 cm Nagy körkő 11,2x11,5 cm Kis körkő 11,2x8,6 cm Igény 50,00 db/m 2 75,00 db/m 2 150,00 db/m 2 101,00 db/m 2 135,00 db/m 2 Súly 132 kg/m kg/m kg/m kg/m kg/m 2 Tulajdonságok: egyszerűen lerakható más Semmelrock térkőrendszerekkel kombinálható kvarchomokkal kevert felület, diszkrét színek a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki fagyálló Színek: barna szürke lkalmazási területek: rögzített lépcsők, virágágyak parkolók szinteltolás szintelhatárolás utak lezárása Kombinálható: Classico paliszádok (lásd 113. oldal) Classico sorszegélyek (lásd 114. oldal) Lépcsőképzés Szinteltolás Fagyágy Vékony betonréteg Vékony betonréteg Fagyágy eépítési tanács: csekély terhelésnél a szegélyt be lehet ásni a földbe is. etonalapba történő helyezése (lásd a fenti ábrát) hosszú élettartamot biztosít. nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 71

72 VINDOON (csak rendelésre!) Vindobona műemlék jellegű antikolt térkő 7 cm. TÉRKÖVEK x21 cm 14x21 cm 14x14 cm 7x14 cm Igény 17,00 db/m 2 34,00 db/m 2 51,00 db/m 2 102,00 db/m 2 Súly 160 kg/m kg/m kg/m kg/m 2 Tulajdonságok: árnyalatos felületek, kvarchomok keverékkel és szabálytalanul töredezett élekkel, enyhén karcos felülettel a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki többféle, egymáshoz igazított méretű elem könnyen kezelhető és lerakható Szín: lazac lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok belső udvarok járdák és szintáthidalások lejtős ösvények Kötésminták: Vindobona műemlék jellegű antikolt térkő 7 cm. 1. minta 14x14 cm kb. 26 db 14x21 cm kb. 17 db 2. minta 14x21 cm kb. 34 db 72 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

73 Kötésminták: Vindobona műemlék jellegű antikolt térkő 7 cm. TÉRKÖVEK 3. minta 14x14 cm kb. 19 db 14x21 cm kb. 21 db 4. minta 14x14 cm kb. 17 db 14x21 cm kb. 22,5 db 5. minta 14x14 cm kb. 8 db 14x21 cm kb. 29 db 6. minta 14x14 cm kb. 14 db 14x21 cm kb. 25 db Vadkötés 7. minta 14x21 cm kb. 34 db 8. minta 14x14 cm kb. 18 db 14x21 cm kb. 22 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 73

74 Kötésminták: Vindobona műemlék jellegű antikolt térkő 7 cm. TÉRKÖVEK 9. minta 14x14 cm kb. 20,5 db 14x21 cm kb. 20,5 db 10. minta 14x14 cm kb. 14 db 14x21 cm kb. 25 db Vadkötés 11. minta 14x7 cm kb. 12 db 14x14 cm kb. 20 db 14x21 cm kb. 16 db 12. minta 14x14 cm kb. 20,5 db 14x21 cm kb. 20,5 db Vadkötés Vadkötés 13. minta 14x7 cm kb. 22 db 14x14 cm kb. 15 db 14x21 cm kb. 17 db 14. minta 14x7 cm kb. 24 db 14x14 cm 14x21 cm kb. 14,8 db kb. 9,9 db 28x21 cm kb. 3 db 74 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

75 Kötésminták: Vindobona műemlék jellegű antikolt térkő 7 cm. TÉRKÖVEK Vadkötés 15. minta 14x7 cm kb. 5 db 14x14 cm 14x21 cm kb. 6 db kb. 18 db 28x21 cm kb. 5 db 16. minta 14x14 cm kb. 20,5 db 14x21 cm kb. 20,5 db Vadkötés Vadkötés 17. minta 14x7 cm kb. 15,9 db 14x14 cm 14x21 cm kb. 9 db kb. 13,6 db 28x21 cm kb. 4,5 db 18. minta 14x7 cm kb. 6 db 14x14 cm 14x21 cm kb. 4,5 db kb. 17 db 28x21 cm kb. 6 db Vadkötés Vadkötés 19. minta 14x14 cm kb. 21,5 db 14x21 cm kb. 14 db 28x21 cm kb. 3 db 20. minta 14x7 cm kb. 13 db 14x14 cm 14x21 cm kb. 15 db kb. 13,6 db 28x21 cm kb. 3 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 75

76 GYEPRÁCSKÖVEK Kővastagság: 8 cm : 40x40 cm Kővastagság: 10 cm : 60x40 cm TÉRKÖVEK : kb. 6,25 db Súly/m 2 : kb. 110 kg Szín: szürke Gyeparány: 42% : kb. 4 db Súly/m 2 : kb. 128 kg Szín: szürke Gyeparány: 42% Gyeprácskövek szolgálnak a parkoló- vagy tárolóhelyeken gépkocsival járható zöldfelületek létrehozására, vagy lejtős területeken a felület biztosítására. Minőségi betonból készült rácsszerű alapváz nagyméretű talajkamrákat (kb. 42%-os gyeparány) képez. leélezett felületek ellenálló képességet és hosszútávú tartósságot garantálnak. Jelzőkő : 8x8x8, 8x8x10 cm Szín: vörös Parkolóhelyek, utak stb. megjelölésére Csak rendelésre! Speciális fektetési tudnivalók. Felhasználási terület: kizárólag személygépkocsik által használt parkoló- és állóhelyek. Géppel fektethető. Fektetés/megmunkálás: Kizárólag személygépkocsik által használt területeken elegendő alépítmény nélküli, de megfelelően teherbíró felületre való fektetése. Kisebb egyenetlenségeket agyagos vagy humusszal vegyített homokkal kell kiegyenlíteni! Rendszeres, nagyobb terhelés esetén (kis tehergépjárművek) olyan tartóréteget kell megtervezni, mint egy burkolatalapzatnál. gyeprácskövet a tartórétegre, ill. a homokágyra fektessük le. Vigyázni kell arra, hogy a tartóréteg anyagában is legyenek humuszos vagy agyagos alkotóelemek, hogy a humusz a talajkamrákból ne mosódjon ki az altalajba! Ezenkívül ez szabályozza a vízháztartást is, és a mélyre nyúló fűgyökerek így táptalajt is találnak. Szabad tereket száraz humusszal, ill. humusz-homok keverékkel (keverési arány 1:2) kell feltölteni. kiválasztott fűmagkeveréket a feltöltés előtt kell hozzáadni a humuszhoz, ill. a humusz-homok keverékhez. felület lesöprése után legjobb, ha felületi permetezővel bevizezzük a talajt, és hagyjuk, hogy megszívja magát. gyepfugák előforduló süllyedéseit ismételt humuszos lehúzással kell kiegyenlíteni! mindenkori helynek megfelelően, szárazsággal szemben ellenálló, és rövid idő alatt megnövő fűmagkeveréket javasolt használni (helyileg szokásos sportpályakeverékminőséget). kizöldült gyepkőfelület gondozása megfelel a normál gyepfelületének. z erős napsugárzás által ért területeket azonban gyakrabban kell öntözni, mivel a betonkövek felmelegedése miatt a talajkamrák kiszáradására kerülhet sor. Kötésminták. 1. minta 60x40x10 cm kb. 4 db Hálós kötés 2. minta 60x40x10 cm kb. 4 db Futókötés 76 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

77 UNIVERZÁLIS HULLÁMKŐ Univerzális hullámkő 6 és 8 cm, finom kopóréteggel, távtartóval. 11,2 11,2 11,2 *Csak rendelésre! TÉRKÖVEK 22,5 22,5 11,2 Normálkő : kb. 40 db Súly/m 2 : 140 kg, ill. 180 kg Szín: szürke, vörös Kezdőkő* : kb. 4,5 db Súly/m 2 : 140 kg, ill. 180 kg Szín: szürke, vörös Félkő* : kb. 4,5 db Súly/m 2 : 140 kg, ill. 180 kg Szín: szürke Univerzális hullámkő, zökkenőmentes. *Csak rendelésre! 11,2 11,2 22,5 Normálkő : kb. 40 db Súly/m 2 : 140 kg, ill. 180 kg Szín: szürke, vörös 11,2 Félkő* : kb. 4,5 db Szín: szürke, vörös Tulajdonságok: kvarchomok kopóréteges géppel rakható, jól variálható fagy- és sóálló, kopásálló lkalmazási területek: ipari parkolók kamion terminálok járdák, bekötő utak Kötésminták: Univerzális hullámkő. 1. minta 22,5x11,2 cm kb. 40 db Parkettakötés 2. minta 22,5x11,2 cm kb. 40 db Halszálkakötés nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 77

78 1 02 cm 5 x x 0,5 EHTON ehaton duplakötésű térkő 6 cm. TÉRKÖVEK ,5 10 *Csak rendelésre! 16,5 14 Normálkő : kb. 35 db Súly/m 2 : 6 cm kb. 135 kg Szín: szürke, vörös Tulajdonságok: kvarchomok kopóréteges géppel rakható, jól variálható fagy- és sóálló, kopásálló Kezdőkő* : kb. 40 db Igény/fm: 5 db Súly/m 2 : 8 cm kb. 180 kg Szín: szürke, vörös Félkő* : kb. 70 db Igény/fm: 3,5 db Súly/m 2 : 10 cm kb. 225 kg Szín: szürke lkalmazási területek: ipari parkolók kamion terminálok járdák, bekötő utak Ívképzés zárókő nélkül H N N N H H N H N H N 12 5 c m Minimumrádiusz Zajmentes, 8 cm. 10 *Csak rendelésre! 20 16,5 16,5 Normálkő* : kb. 35 db Súly/m 2 : 8 cm kb. 135 kg Szín: szürke, vörös Félkő : kb. 70 db Igény/fm: 3,5 db Szín: szürke, vörös* 78 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

79 ÖKOGREEN ÖKOgreen gyepfugás térkő 8 cm vastagságban. : 25 kő Kősúly: 5,70 kg/db Súly/m 2 : kb. 142 kg Kővastagság: 8 cm Raszterméret: 20 cm Járófelület: 16x16 cm Fugaszélesség: 4 cm lapszín: szürke Géppel fektethető! z ÖKOgreen gyepfugás burkolat haladó megoldás a környezetbarát felületrögzítésre. térkövek 20-as méretrendszerével környezetbarát módon rögzíthető részfelületek alakíthatók ki Semmelrock burkolórendszerekkel, mint pl. La Linia-val. z ÖKOgreen könnyen lerakható a gyárilag beépített távtartó betétekkel. Így az utakon, behajtókon és parkolóhelyeken olyan robusztus burkolat jön létre, amely járás- és felhasználóbarát, valamint megbízhatóan elszivárogtatja az esővizet. TÉRKÖVEK Speciális fektetési tudnivalók. Felhasználási terület: kizárólag személygépkocsik által használt parkoló- és állóhelyek. Géppel fektethető. Fektetés/megmunkálás: Kizárólag személygépkocsik által használt területeken elegendő alépítmény nélküli, de megfelelően teherbíró felületre való fektetése. Kisebb egyenetlenségeket agyagos vagy humusszal vegyített homokkal kell kiegyenlíteni! Rendszeres, nagyobb terhelés esetén (kis tehergépjárművek) olyan tartóréteget kell megtervezni, mint egy burkolatalapzatnál. z Ökogreent a tartórétegre, ill. a homokágyra fektessük le. Vigyázni kell arra, hogy a tartóréteg anyagában is legyenek humuszos vagy agyagos alkotóelemek, hogy a humusz a talajkamrákból ne mosódjon ki az altalajba! Ezenkívül ez szabályozza a vízháztartást is, és a mélyre nyúló fűgyökerek így táptalajt is találnak. Szabad tereket száraz humusszal, ill. humusz-homok keverékkel (keverési arány 1:2) kell feltölteni. kiválasztott fűmagkeveréket a feltöltés előtt kell hozzáadni a humuszhoz, ill. a humusz-homok keverékhez. felület lesöprése után legjobb, ha felületi permetezővel bevizezzük a talajt, és hagyjuk, hogy megszívja magát. gyepfugák előforduló süllyedéseit ismételt humuszos lehúzással kell kiegyenlíteni! mindenkori helynek megfelelően, szárazsággal szemben ellenálló, és rövid idő alatt megnövő fűmagkeveréket javasolt használni (helyileg szokásos sportpályakeverékminőséget). kizöldült gyepkőfelület gondozása megfelel a normál gyepfelületének. z erős napsugárzás által ért területeket azonban gyakrabban kell öntözni, mivel a betonkövek felmelegedése miatt a talajkamrák kiszáradására kerülhet sor. Kötésminták: ÖKOgreen gyepfugás térkő 8 cm vastagságban. 1. minta 20x20 cm kb. 25 db Hálós kötés 2. minta 20x20 cm kb. 25 db Futókötés nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 79

80 VKVEZETŐ KŐ Térkőrendszer vakok és gyengénlátók számára. TÉRKÖVEK Vakvezető kő bordás felülettel Vakvezető kő bütykös felülettel 40x40 cm 40x40 cm Igény 2,50 db/m 2 2,50 db/m 2 Súly 30 kg/m 2 30 kg/m 2 Tulajdonságok: kopóréteg nélküli felület Szín: szürke Távtartó: 2 mm a La Liniával Megjegyzés: Minden megadott méret raszterméret, beleértve a távtartót és a fugarészt is. vonalas, bordás felületű kövek hosszanti vezetési irányt mutatnak a vakoknak és a gyengénlátóknak, a bütykös pedig irányválasztás, fordulás jelzésére szolgál. Más térkőrendszerekkel kompatibilis! Fektetési példák - 90 fokos irányváltással. alra fordulás Jobbra fordulás Kereszteződés 80 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

81 Jegyzet nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 81

82 L LINI -lapok S EMMELROCK PREMIUM La Linia lap 3,8 cm, finommosott felülettel, Semmelrock Protect védelemmel. Fózolt = Minden lap élletöréssel készül x40x3,8 cm Igény 6,1 db/m 2 fugával Súly 13,4 kg/db / 82 kg/m 2 LPOK 400 Tulajdonságok: természetes hatású, finommosott felület, nemes terméskőzúzalékból a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki könnyen tisztán tartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően csak gyalogos forgalomra csak a javasolt fugával építhető be (min. 5 mm) Felületek: mosott homokszórt Színek: bazaltantracit gránitszürke lkalmazási területek: teraszok, télikertek medenceszegélyek kerti és ház körüli utak előterek, árkádok belső udvarok, járdák Kombinálható: La Linia térkővel (lásd 18. oldal) La Linia kiegészítőkkel (lásd 28. oldal) CORON RILLNT Corona rillant járólap 3,8 cm, finommosott felülettel. Fózolt = Minden lap élletöréssel készül x40x3,8 cm Igény 6,1 db/m 2 fugával Súly 13,4 kg/db / 82 kg/m Tulajdonságok: mosott felület, nemes, színes kőzúzalék könnyen tisztán tartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően csak gyalogos forgalomra csak a javasolt fugával építhető be (min. 5 mm) Színek: alpesi zöld homok fövenybarna lkalmazási területek: teraszok télikertek medenceszegélyek kerti és ház körüli utak előterek árkádok belső udvarok járdák 82 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

83 CRTEXKLUSIV Carat exklusiv járólap 3,5 cm, csiszolt, homokszórt felülettel, Semmelrock Premium Protect védelemmel (IC). Fózolt = Minden lap élletöréssel készül x40x3,5 cm Igény 6,1 db/m 2 fugával Súly 13,4 kg/db / 82 kg/m Tulajdonságok: szórt felület, nemes kőzúzalékkal a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki könnyen tisztán tartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően csak gyalogos forgalomra csak a javasolt fugával építhető be (min. 5 mm) Színek: gránitszürke homoksárga vulkán vörös lkalmazási területek: teraszok télikertek medenceszegélyek kerti és ház körüli utak előterek árkádok belső udvarok járdák Javaslat: vizesvágóval, vagy gyémántkoronggal javasolt a vágás (roppantani nem szabad) LPOK CRTSTYLE Carat style járólap 3,8-4,0 cm, struktúrált felülettel. Fózolt = Minden lap élletöréssel készül x40x3,5 cm Igény 6,1 db/m 2 fugával Súly 13,4 kg/db / 82 kg/m Tulajdonságok: burkolólapok márványozott és profilírozott felülettel és nemesszemcsézetű jarófelülettel a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki csak gyalogos forgalomra csak a javasolt fugával építhető be (min. 5 mm) márványozott és profilírozott Színek: homok-barna sárga-barna klinker lkalmazási területek: teraszok télikertek medenceszegélyek kerti és ház körüli utak előterek árkádok belső udvarok járdák Javaslat: vizesvágóval, vagy gyémántkoronggal javasolt a vágás (roppantani nem szabad) nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 83

84 PICOL Picola mosott lap 3,8 cm. Fózolt = Minden lap élletöréssel készül x40x3,8 cm Igény 6,1 db/m 2 fugával Súly 13,4 kg/db / 82 kg/m 2 LPOK 400 Tulajdonságok: kiváló minőségű, klasszikus termék könnyen tisztántartható természethű megjelenés a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki csak a javasolt fugával építhető be (min. 5 mm) csak gyalogos forgalomra lkalmazási területek: teraszok télikertek medenceszegélyek lépcsők kerti és ház körüli utak előterek, árkádok belső udvarok, járdák Színek: fövenybarna szürke Javaslat: vizesvágóval, vagy gyémántkoronggal javasolt a vágás (roppantani nem szabad) PICOL PRTY Új Picola Party mosott lap 3,8 cm, 8-16 mm-es szemcsékkel. Fózolt = Minden lap élletöréssel készül x40x3,8 cm Igény 6,1 db/m 2 fugával Súly 13,4 kg/db / 82 kg/m Tulajdonságok: kiváló minőségű, klasszikus termék könnyen tisztántartható természethű megjelenés a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki csak a javasolt fugával építhető be (min. 5 mm) csak gyalogos forgalomra Szín: Picola Party vegyes kavics lkalmazási területek: teraszok, télikertek medenceszegélyek lépcsők kerti és ház körüli utak előterek, árkádok belső udvarok, járdák Javaslat: vizesvágóval, vagy gyémántkoronggal javasolt a vágás (roppantani nem szabad) 84 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

85 PSTELL Pastella járólap 3,8 cm, mosott felülettel. Fózolt = Minden lap élletöréssel készül x40x3,8 cm Igény 6,1 db/m 2 fugával Súly 13,4 kg/db / 82 kg/m LPOK Tulajdonságok: mosott felület, nemes, színes kőszemcsék és kvarchomok csak gyalogos forgalomra csak a javasolt fugával építhető be (min. 5 mm) a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki Színek: világosszürke pasztellsárga mediterrán barna lkalmazási területek: teraszok, télikertek kerti és ház körüli utak lépcsők előterek árkádok belső udvarok járdák, gyalogutak Javaslat: vizesvágóval, vagy gyémántkoronggal javasolt a vágás (roppantani nem szabad) KERTI LP Új Pastella járólap 3,8 cm, mosott felülettel. Fózolt = Minden lap élletöréssel készül x40x3,8 cm Igény 6,1 db/m 2 fugával Súly 13,4 kg/db / 82 kg/m Tulajdonságok: kiváló minőségű, klasszikus termék a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki csak a javasolt fugával építhető be (min. 5 mm) csak gyalogos forgalomra kvarcréteggel kialakított finom élletöréssel Szín: szürke lkalmazási területek: teraszok, télikertek kerti és ház körüli utak lépcsők előterek, árkádok belső udvarok járdák Javaslat: vizesvágóval, vagy gyémántkoronggal javasolt a vágás (roppantani nem szabad) nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 85

86 Kötésminták. LPOK 1. minta 40x40 cm kb. 6,1 db 2. minta 40x40 cm kb. 6,1 db 3. minta 40x40 cm kb. 6,1 db 4. minta 40x40 cm kb. 6,1 db 5. minta 40x40 cm kb. 6,1 db 6. minta 40x40 cm kb. 6,1 db 86 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

87 Kötésminták. LPOK 7. minta 40x40 cm kb. 6,1 db 8. minta 40x40 cm kb. 6,1 db 9. minta 40x40 cm kb. 6,1 db 10. minta 40x40 cm kb. 6,1 db 11. minta 40x40 cm kb. 6,1 db 12. minta 40x40 cm kb. 4 db Naturo kb. 60 db nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 87

88 betonlapok lerakásának módja LPOK betonlapok helyes elhelyezésének első feltétele az alap, és az alaprétegek előkészítése. Ezeken múlik a végső műtárgy élettartama, célszerűsége és külalakja. betonlapokat a burkolókövekhez hasonlóan kőzúzalék ágyazatba rakjuk, de ragaszthatók betonfelületre vagy műanyag távtartó keresztekre. betonlapok alábbi lerakási módjai a radstone program elemeit alkotó Carat, La Linia, Pastella, Corona rillant, Picola, kerti betonlap termékekre vonatkoznak. Földmunkák a burkolókövek lerakásához hasonlóan laprétegek a burkolókövek lerakásához hasonlóan 1. Terasz-alépítmény, személygépkocsival járható utak lapok, fuga 5 mm 3 cm cementhabarcs vagy ragasztóhabarcs cm 15 aljzatbeton enyhén vasalva fagybiztos alapozás tömörített védőréteg 2. Lap alépítmény, átlagos eset, gyalog járható fagybiztos alapozás 3. Tetőterasz, fordított rétegrend 4. Tetőterasz lapok, fuga 5 mm 4 cm homokágy (0-5 mm) vagy zúzalék (2-5 mm) jól tömörített védőréteg lapok, 5 mm-es fuga nyitott 3-5 cm préselt kavics vagy zúzalék (2-5 mm) szövet, vízáteresztő Roof Mate szigetelőlap karbonfólia, vízálló esésvonal filigrán elemes vagy tömör födém lapok, 4-5 mm-es fuga nyitott 5 cm préselt kavics vagy zúzalék (2-5 mm) fedőbevonat 3 réteg szigetelőlemez 5-8 cm hőszigetelés párazáró réteg alapmázolás filigrán elemes vagy tömör födém hhoz, hogy megmaradjanak a természetes tágulási fugák, az egyes lapok közötti távolságoknak legalább 5 mmnek kell lenniük. lerakáshoz ajánlott a zsinórozás mellett további segédeszközök (távtartók, fugakeresztek) igénybevétele. távtartókra történő lefektetéshez csak a 40x40x3,5 vagy 50x50x5 cm méretű lapokat javasoljuk. Fugamentes lerakás (szoros fuga) esetén a lapok élei már a lerakás során megsérülnek. harmonikus felületi hatás érdekében össze kell keverni a különböző raklapokról származó lapokat. burkolólapok lerakása kavicságyba (csak járófelületek) tömörített, kőzúzalék alaprétegre terítjük a 2-5 mm frakciójú kőzúzalékból készült ágyazatot. z egyenlő fugák kialakítására és a betonlapok mozgásának megakadályozására műanyag távtartó kereszteket használhatunk. betonlapok kellő beágyazódását gumikalapáccsal való ütögetéssel érhetjük el. betonlapokat nem ajánlatos lapvibrátorral tömöríteni. lerakás utáni fugákba beszórjuk a fugázó homokot. felületnek és a fugázó homoknak is száraznak kell lennie. Csak finomhomokkal fugázni! fugázással megmaradnak a lapok közötti távközök. Nem szabad cementvagy mészhabarccsal fugázni! burkolatnak tudnia kell mozognia hőmérséklet-ingadozások esetén. z ajánlott fugázóhomok a 0,6/2 mm vegyes szemcseméretű finom homok. burkolólapok lerakása habarcságyazatba (járófelületek és időnként autóval használt felületek) nedvszívó alaprétegnél penetrációs felületkezelést kell alkalmazni az építési ragasztó gyártójának ajánlása szerint. habarcsot durva fogazott egyengetővel hordjuk fel az alaprétegre és a betonlapok aljára. z egyenlő fugák kialakítására és a betonlapok mozgásának megakadályozására műanyag távtartó kereszteket használhatunk. fugázó habarcsot fugázó pisztollyal kell a fugákba juttatni. dilatációs hézagokat mindig a fuga alatt kell kialakítani az alaprétegben. fugahabarccsal történő fugázást csak tapasztalt szakember végezheti, felelősségvállalással. Ekkor az 1. kép szerinti változat szükséges alépítményként (aljzatbeton cm). burkolólapok lerakása műanyag célkeresztekre (csak járófelületek) betonlapok száraz összeállítása a műanyag célkeresztekre sokkal több előnnyel bír, mint a betonlapra és a kavicságyazatba való lerakás. célkeresztekre rakott betonlapok közvetlenül a vízszigetelő fóliára vagy extrudált polisztirol lapokra helyezhetők (a célkeresztek alá geotextilt helyezünk). betonlapok tartósan szétbonthatóak, ezzel lehetőség van a betonlapok javítására vagy cseréjére. célkeresztekre rakott betonlapokat nem fugázzuk, a szabad fuga a vízelvezetésre szolgál. radstone program betonlapjait nem ajánljuk célkeresztekre rakni. Figyelem! Tömör alépítményen levő, szilárd fugás lapburkolatok esetén az építéstechnikai szabályok szerinti tágulási hézagokat be kell tervezni! lapok csak vizesvágóval vagy gyémánt-koronggal vághatók, a roppantás a lapok esetén nem alkalmazható technológia! 88 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

89 TRTOZÉKOK, KIEGÉSZÍTŐK Laptartó tappancs. : 62x62 mm Magasság: 14 mm Fugaszélesség: 4 mm : 6,1 db Tulajdonságok: a tappancsokon ülnek a lapok a fugák üresek, vagy durvább 2-4 mm-es törtanyaggal seprik ki a beton lejtésével távozik a víz Sopro PF 1K Térkőfugázó Súly: 25 kg Színek: szürke homok Tulajdonságok: 3 mm es fugaszélességtől használható! vízáteresztő, fagyálló, kis- és közepes terhelésre (kötő alépítmény) bedolgozásnál és az első 24 órában nem érheti víz, másnap terhelhető gyalogos forgalomra, terszokra ajánljuk. a felület vízelvezetését biztosítani kell. fugázóanyag vízáteresztő, merev és szárazon rugalmas ágyazatokon is alkamazható! az első fél óra után a felesleges fugába nem kötött fuganyagot le kell takarítani! a felület terhelése csak 24 óra elteltével lehetséges! a felbontás napján fel kell használni, mert levegő, nedvesség hatására köt.. LPOK MPEI - cementkötésű, középvastag (5-20 mm között), trasscement tartalmú ágyazóhabarcs. Súly: 25 kg : 15 kg Szín: szürke Tulajdonságok: lkalmas különböző vastagságú vagy nagyméretű betonlapok fektetésére kül- és beltérben, akár hagyományos habarcságytechnikával is. nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 89

90 90Jegyzet Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

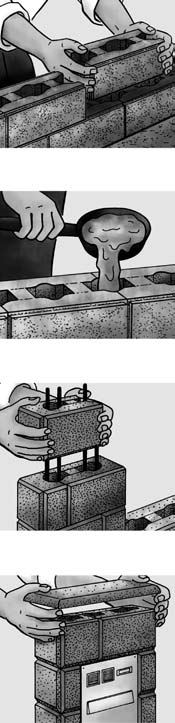

91 Kerítések, falak építése Ennyire egyszerű egy Semmelrock kerítésrendszer felépítése Szerszámok: vízmérték, lapát, talicska, kőműves kalapács nyag: kitöltőbeton (C20/25) o10 betonvas Fal-/kerítés-anyag, az elektromos vezetékek elhelyezésére szolgáló lépésálló, rugalmas védőcső Különleges előírások: készbeton ásványi kötésű C20/25 építőanyag. munkavégzés során viseljünk megfelelő védőruházatot. Érzékenységi reakciók alakulhatnak ki a bőrrel történő érintkezés során. Fontos: sószórással kapcsolatosan a gyártó előírásait kell betartani (sózás szempontjából a beton feltehetően alkalmatlan)! z alap z alapnak a lehetséges felfagyások elkerülése érdekében kb. 1 m mélynek kell lennie (területileg változó). z építendő fal vonalat zsineg segítségével pontosan jelöljük ki és ássuk ki az alapárkot. Ügyeljünk arra, hogy az alap kissé szélesebb legyen, mint a fal. Javaslat: Használjunk 50 cm hosszúságú, 25 és 40 cm szélességű és 25 cm magasságú zsaluköveket, amelyek megfelelnek a szükséges alapozási szélességnek, ha a talaj kötöttsége nem teszi lehetővé függőleges árokfalak kialakítását. Tervezzünk be kb. 6 méterenként függőleges fugát (dilatációs fugát). Javaslat: Ezt mm vastag, lágy szigetelőlemez behelyezésével biztosíthatjuk. z alapot a talaj megsüllyedése ellen vasalással kell biztosítani. 4 szál (10 mm átmérőjű) betonacél beépítése elegendő szokványos körülményeknek kitett alap (nem lejtős terepen alkalmazott támaszfal) biztosításául. Javaslat: Zsalukövek használata esetén a zsalukövek keresztfalaiból kőműves kalapács segítségével kell a vasalas behelyezéséhez szükséges kitöréseket kiütni. z alap kitöltéséhez használjunk C16/20 ill. C20/25/XF3 minőségű betont. Egyenletesen helyezzük be a vasalást és döngöljük meg erősen a földnedves betont. z alap felületének simának és pontosan vízszintesnek kell lennie. nedvesség elleni védelemként helyezzünk szigetelőanyagot az alap és a falazat közé. kövek, mint látszóbeton termékek, gondos feldolgozást igényelnek. Ügyeljünk arra, hogy a termékeket óvatosan rakodjuk le, megfelelően tároljuk és védjük meg a beszennyeződés ellen. kövek kiegyenlítése z első sor kő pontos felfekvésének biztosítása érdekében készítsünk az alapon kb. 1 cm vastagságú kiegyenlítő réteget M10 szilárdsági besorolású falazó habarcs vagy finom beton felhasználásával. Ezt követően a kerítésköveket kötésben helyezzük fel. ragasztást megfelelő ragasztó habarcs segítségével végezzük el. zaz a köveket fugával felfelé közvetlenül helyezzük egymásra. következő sor követ száraz kiegyenlítő réteggel állítsuk be és helyezzük fel kötésben az alsó sorra. Minden sort 3/4, 1/2 vagy 1/4 kővel indítsunk és fejezzünk be. Ezt a folyamatot ismételjük minden további sorban. 3. sortól kezdődően rendszeresen kell ellenőriznünk, hogy a csatlakozó fugák egymás fölött egyenes vonalban helyezkednek-e el. levélszekrény tervezett helyén helyezzük be a csengő és a kaputelefon szerelvényeit. kövek üregeit 3 soronként töltsük fel (C20/25) kitöltő betonnal. legfelső sort csak a fedlapok felhelyezésekor töltsük fel betonnal. kerítésmezők rögzítéseit néhány nappal a kerítés elkészültét követően fúrjuk és dübelezzük be, akárcsak a szokványos falak esetében. falak és a fedlapok esetében szakszerűen fugázzuk ki a függőleges és a vízszintes fugákat. Figyelem: zokon a helyeken, ahova faloszlopokat kívánunk elhelyezni, a követelményeknek megfelelően üssük be pillérmagasságig a betonvasat a még ki nem keményedett betonba. Fedlapok Utoljára helyezzük fel a megfelelő fal-, ill. oszlopfedlapokat. kerítés felső felületére vigyünk fel vékony habarcsréteget. Erre helyezzük fel a fedlapokat. falazat és a fedlapok között a legjobb kötést fagyálló trasszos, flexibilis ragasztóhabarccsal biztosíthatjuk. Ápolás és karbantartás felület ápolása: Száraz tisztítás, nedves tisztítás, speciális betonfelületre ajánlott tisztítószerek alkalmazásával. FLZTOK KERÍTÉSEK TÁMFLK nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 91

92 CSTELLO KERÍTÉSELEM Castello antikolt kerítéselem és fedlap / / FLZTOK KERÍTÉSEK TÁMFLK / / Castello normálkő Castello félkő Castello fedlap Megnevezés Szélesség ek Hosszúság Magasság db/m 2 / db/fm db/kg Castello antikolt normálkő 40x20x14 cm 200 mm 400 mm 140 mm 17,9 db/m 2 2,5 db/fm 23,5 kg/db Castello antikolt félkő 20x20x14 cm 200 mm 200 mm 140 mm 35,8 db/m 2 5 db/fm 11,70 kg/db Castello antikolt fedlap 33x25x8 cm 250 mm 330 mm 80 mm 3-4 db/fm 15,40 kg/db Tulajdonságok: egyenetlenül töredezett élek egymáshoz igazított méretű elemek révén jól variálható a Castello antico-val és más Semmelrock térkőrendszerekkel jól kombinálható építhető fuga nélkül, de hatásosabb fugázva! Színek: homok-sárga, antikolt (2 szín keverve) szürke-fekete, antikolt (2 szín keverve) vörös-barna, antikolt (2 szín keverve) Megjegyzés: megfelelő betonnal történő kiöntés C20/25 vasalás és csömöszölés a beépítés során murvából kevert beton használata és a gyenge beton minőség az elemek töréséhez vezethet, ezért ezek használata tilos! oldalt nyíló nagykapu nem szerelhető az oszlopokra lkalmazási területek: telekhatárolás szabadon álló kerti- és díszítőfalak kerítések dekoratív oszlopok pillérek rögzített lépcsők oldalsó határolása épített grillezők és ülőhelyek magasított ágyások Kombinálható: Castello antico térkővel (lásd 40. oldal) Castello szegélykővel (lásd 113. oldal) 92 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

93 Szabadon álló falak kivitelezése. Fuga flexibilis kitöltõanyagok Fedlap 33x25x8 cm Normálkõ kamrákkal 40x20x14 cm Félkõ kamrákkal eton 20 lap további vasalása z alaptestben 4 szál O 10-es betonvas van 0,5 méterenként kengyelezve! FLZTOK KERÍTÉSEK TÁMFLK Lábazat normálkõbõl, kötésbe lap magasság z alapba min. 2 db O 8 mm-es vas bekötése ajánlott C16/20 lap szélesség Fagybiztos réteg Fagyhatár min. 1 m Talajnyomás max. 120 k/m 2 lap magasság lap szélesség lap vastagság Minden kamrát vasalni kell! 1,26 m 0,40 m 0,25 m - 1,40 m 0,40 m 0,30 m +1 vas 1,54 m 0,50 m 0,30 m +1 vas 1,68 m 0,55 m 0,30 m +1 vas 1,82 m 0,55 m 0,40 m +1 vas 1,96 m 0,60 m 0,40 m +1 vas 2,10 m 0,60 m 0,40 m +2 vas 2,24 m 0,65 m 0,40 m +2 vas 2,38 m 0,65 m 0,40 m +2 vas 2,52 m 0,65 m 0,40 m +3 vas nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 93

94 Szabadon álló falak oszlopos megerősítésésnek kivitelezése. Normálkõ 40x20x14 Félkõ 20x20x14 Kamrák vasalása Kamrák vasalása Fedlap Fedlap Kamrák vasalása Kamrák vasalása FLZTOK KERÍTÉSEK TÁMFLK lap C16/20 Fedlap 33x25x8 cm lapba bekötött vasak lapba bekötött vasak max Fedlap Félkõ kamrákkal 20x20x14 cm Normálkõ kamrákkal 40x20x14 cm eton 20 Lábazat normálkõbõl, kötésbe z alapba min. 2 db O 8 mm-es vas bekötése ajánlott C16/20 Fagybiztos réteg Fagyhatár min. 1 m Talajnyomás max. 120 kn/m 2 94 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

95 Pillérek, oszlopok, mezők kivitelezése. Fuga flexibilis kitöltõanyagok Fedlap 33x25x8 cm C20/25 Normálkõ kamrákkal 40x20x14 cm Félkõ kamrákkal FLZTOK KERÍTÉSEK TÁMFLK max Lábazat normálkõbõl, kötésbe lap magasság lap szélesség z alapba min. 2 db O 8 mm-es vas bekötése ajánlott C16/20 Fagybiztos réteg Fagyhatár min. 1 m Talajnyomás max. 120 kn/m Lépcsők kialakítása. Castello antico térkõ 12,5x12,5x6 cm Normálkõ 40x20x14 cm Térkõ alap etonágyazat Fagybiztos réteg nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 95

96 SZIMÓLUM KERÍTÉSRENDSZER Szimbólum kerítésrendszer, roppantott (IC) 3 Kerítésrendszer, két hosszanti oldalán hasított normálkő 20 Kerítésrendszer, négy oldalán hasított pillérkő Kerítésrendszer, három oldalán hasított falkő (kezdőkő +zárókő) 40 Kerítésrendszer, három oldalán hasított félkő. (kezdőkő +zárókő) FLZTOK KERÍTÉSEK TÁMFLK Falfedő lap, lapos Falfedő lap, tető formájú Igény: 4,35 db/fm Vízorr Pillérfedő lap, tető alakú körbefutó vízvetővel 5 7 Vízorr Postaládakő Postaládakő/metszet Nézet: bedobási oldal eloxált vagy lakkozott előlappal, egy gombbal Színek: eloxált ezüst, fehér és mohazöld Tulajdonságok: roppantott kerítésrendszer jól variálható, az egymáshoz igazított elemek révén csökkentett kivirágzás építhető fuga nélkül, de hatásosabb fugázva! UV- és fagyálló Színek: nemesfehér, homoksárga 96 4 Pillérfedő lap, lapos körbefutó vízvetővel 28 Gyárilag felvágott, középtag nélküli falkő, horonnyal az előlap számára ,5 22,5. Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/ Három részes 2 vagy 4 oldal roppantott, gyárilag ragasztott bedobónyílással. ( láda kérésre nem kerül beépítésre!) lkalmazási területek: telekhatárolók, szabadonálló kerti- és díszítőfalak kerítések, rögzített lépcsők oldalsó határolása Szükséglet: 2,5 db/fm, 13,9 db/m2 Kombinálható: La Linia szegély, lépcső, cölöp (lásd 28. oldal).

97 Szimbólum kerítés lábazati és -oszlop kivitelezése. (135 km/h szélnyomásig) kamrákat C 20/25 betonnal kell kitölteni Kerítésmezõ 250 cm Oszlop fedlap 48x28x5 cm Lábazati magasság kb. 50 cm Kerítésmagasság = 140 cm Kerítésoszlop 20x40 cm kamrákat C 20/25 betonnal kell kitölteni Lábazat normálkövekbõl kötésben FLZTOK KERÍTÉSEK TÁMFLK O 8 mm min 40 cm átkötõ vasalás 30 1 cm habarcs Oszlop fedlap 48x28x5 cm Kerítésoszlop 20x40 cm Kerítésoszlop 2 O 8, ST db O 8 vas bekötése ajánlott Kerítésoszlop 20x40 cm lap sz/m= 50x30 cm betonnal kiöntve C16/20 Fagybiztos altalaj Fagymélység min. 1 m Talajnyomás max. 120 kn/m 2 Falfedlap 22,5x28x5 cm Oszlop fedlap 48x28x5 cm Kerítésoszlop 20x40 cm LP ÖNTÖTT VSK Átvasalás minimum 4 elemnél (70 cm) Ke 2O Lábazat Lábazat Kerítésoszlop Lábazat etonacél O 8, ST 550 Vasacél az alapban 2 x 2 O 8 lap Kombinált postaládakő Kombinált postaláda kaputelefonnal Kombinált postaláda oldalnézet. Kivételi oldal edobónyílás előlappal, csengővel, világítással és beszélőráccsal Színek: eloxált ezüst, fehér, mohazöld Három részes 2 vagy 4 oldal roppantott, gyárilag ragasztott bedobónyílással. ( láda kérésre nem kerül beépítésre!) nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 97

98 Szimbólum kerítés és oszlopok kivitelezése. (135 km/h szélnyomásig) max kg terhelést figyelembe venni Oszlop 40x20 cm Fedlap 22,5x28x5 cm Kapuszárny max. 200 cm kapu zsanérjának bekötése Oszlop postaládával Kerítésmezõ max. 250 cm Kapuszárny tömeg max. 50 kg Postaláda lapba bekötött O 8 mm, ST550 vas minden kõbe (egy kõ 40 cm) Fedlap 22,5x28x5 cm Kamrák kitöltése C20/25-ös betonnal FLZTOK KERÍTÉSEK TÁMFLK Kerítés magasság 140 cm z alapba 2 db O 8-as vas bekötése ajánlott Lábazat magasság kb. 50 cm Fagybiztos mélység min. 1 m kb. 30 cm 120 cm egyedülálló oszlophoz Kiegyenlítõ habarcs M10 minõségû Fagybiztos altalaj Fagymélység min. 1 m Talajnyomás max. 120 kn/m 2 kapu alatt ajánlott az alap kiöntése sz 50 cm, m 40 cm C16x20-as betonnal a két pillér között lap 50/40 cm C16x20-as betonnal, vasalva Tisztasági réteg 5 cm C8x10 Oszlop alapjának metszete postaládával 80x20 cm Oszlop alapjánal metszete 40x20 cm. Oszlop Oszlop 100 Fagybiztos mélység Átkötô vasalás min. 70 cm 40 4 db O 10-es alapba bekötött vassal, betonmagonként 50 Vasalás 4 db O 10-es vassal minden betonmagba Vasalás kengyelezéssel O 8/25 Hosszvasalás 2x4 O 10 etonalap C16/20 Tisztasági réteg 5 cm C8/10 4 db O 10-es alapba bekötött vassal, betonmagonként 50 Vasalás 2 db O 10-es vassal minden betonmagba Vasalás kengyelezéssel O 8/25 Hosszvasalás O 10 etonalap C16/20 Tisztasági réteg 5 cm C8/10 Oszlop felülnézete postaládával 80x20 cm Oszlop felülnézete 40x20 cm. 80 Hosszvasalás 2x4 O Hosszvasalás 2x2 O Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

99 Szabadon álló falak kivitelezése. (135 km/h szélnyomásig) Fedlap 22,5x28x5 cm Kamrák kitöltése C20/25 betonnal Vasalás a lenti táblázat szerint lapba bekötött O 8 mm, ST550 vas minden kõbe (egy kõ 40 cm) Magasság Falmagasság Átkötô vasalás min. 70 cm Kiegyenlítõ habarcs M10 <1 cm Fal normálkõbõl, kötésbe rakva FLZTOK KERÍTÉSEK TÁMFLK z alapba 2 db, O 8 mm-es vas bekötése ajánlott Szélesség lap betonozva C16/20 Fagybiztos réteg Fagyhatár min. 1 m Talajnyomás max. 120 kn/m 2 Fal magasság lap szélesség lap mélység fal vasalása max. 126 cm 40 cm 15 cm 144 cm 40 cm 20 cm 162 cm 180 cm 198 cm 216 cm 234 cm 252 cm 270 cm 288 cm 50 cm 55 cm 55 cm 60 cm 60 cm 65 cm 70 cm 70 cm 20 cm 20 cm 20 cm 20 cm 30 cm 30 cm 30 cm 30 cm 180 cm-es falmagasságtól +1 db O 8-as vasbekötés kövenként ST 550 Kőméret 40 cm +1 db O 8-as vasbekötés kövenként C20/25 betonnal nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 99

100 Statika kerítésközökhöz Metszet. (Kerítésköz max. 2,50 m szélesség, kivitel alumínium) 40 max. 250 cm-ig alumíniumból 40 2 x 2 O 10 2 O 10 betonmagonként 2 O 10 betonmagonként 20 alu kerítésközök lábazat alapzat 225 min. fagymélység 100 cm alapzatszélesség 30 cm ig min. fagymélység 100 FLZTOK KERÍTÉSEK TÁMFLK acélbetétek alapzatból 2 x 2 O 10 2 O 10 betonmagonként 30 acélbetétek 2 O 10 betonmagonként Postaládakő Postaládakő metszet. bedobás elől 200 kivétel hátul Gyárilag felvágott, középtag nélküli falkő, horonnyal az előlap számára a ládamélység állítható 200 Postaládakő. Nézet: bedobási oldal eloxált vagy lakkozott előlappal Nézet: kivételi oldal 540 Színek: fehér, ezüst vagy barna, 1 vagy 2 gombbal, beszélőráccsal a kétirányú telefonrendszerhez Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

101 Statika beépített postaládás kapuoszlophoz Statika kapuoszlophoz. Pillérméret: 80x20 cm, magasság = max. 1,26 m Csak alumínium ajtóval lehetséges. Max. hatósugár 2,00 m Pillérméret: 40x40 cm, magasság = max. 1,26 m postaláda x 4 O 10 4 x 2 O kapuhorganyzás 4 x 2 O 14 acélbetétek 4 O 10 betonmagonként 225 max cm min. fagymélység >_ acélbetétek 2 O 14 betonmagonként 225 max cm min. fagymélység FLZTOK KERÍTÉSEK TÁMFLK Statika kapuoszlophoz Statika kapuoszlophoz. Pillérméret: 40x20 cm, magasság = max. 1,26 m Max. hatósugár 2,00 m, Kapukivitel: alumínium Pillérméret: 40x20 cm, magasság = max. 1,26 m Max. hatósugár 2,00 m, Kapukivitel: acél x 2 O x 2 O 14 max O 12 betonmagonként max O 14 betonmagonként acélbetétek 2 O 12 betonmagonként cm min. fagymélység 2 O cm min. fagymélység nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 101

102 MURO NTICO Muro antico falrendszer, antikolt márványozott, falvastagság 25 cm (IC). + 90,0 cm + 67,5 cm + 45,0 cm + 22,5 cm 0,0 cm Szárazfalazatként Csak ragasztott kivitelben lehetséges! 3/4 1/2 1/1 3/4 1/2 1/1 3/4 1/2 3/4 1/2 3/4 1/1 1/2 3/4 1/1 1/2 3/4 1/1 13,6 9,0 13,6 9,0 13,6 9,0 13,6 90,0 87,5 45,0 22,5 41,5 cm 74,9 cm 116,5 cm 149,8 cm 191,4 cm 224,7 cm stb. Lehetséges falhosszúságok vágások nélkül FLZTOK KERÍTÉSEK TÁMFLK Falhosszúság cm-ben Falhosszúság m-ben, 1 raklappal 2,20 m 2 Falhosszúság m-ben, 2 raklappal 2,20 m 2 Falhosszúság m-ben, 3 raklappal 2,20 m 2 Falhosszúság m-ben, 4 raklappal 2,20 m 2 Falhosszúság m-ben, 5 raklappal 2,20 m 2 22,5 cm 8,95 m 17,9 m 26,85 m 35,80 m 44,75 m 45,0 cm 4,47 m 8,94 m 13,41 m 17,88 m 22,35 m 67,5 cm 3,00 m 6,00 m 9,00 m 12,00 m 15,00 m 90,0 cm 2,25 m 4,50 m 6,75 m 9,00 m 11,25 m Tulajdonságok: antikolt falazókövek, szabálytalanul töredezett élek nagy variálhatóságú, egymáshoz igazított méretű elemválaszték a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki Színek: szürke-fekete, melírozott, koptatott, több szín keverve pasztellbarna, melírozott, koptatott, több szín keverve lkalmazási területek: telekhatárol falak szabadonálló kerti-, lábazati-, és díszítőfalak kerítések dekoratív oszlopok virágágyak kiemelt ágyások rögzített lépcsők oldalsó határolása falazott grillezők és ülőhelyek Első oldal 31,0 cm 25,0 cm alapozás statika szerint Fröcskölt falak esetén feltétlenül nedvesség elleni szigetelést kell felhordani (mészkivirágzások veszélye)! Hátoldal 3 cm kivágás vagy friss betonba történő behelyezés dréncső Muro antico falkövek csomagolása Egy raklapon minden méretből kő. (2,06 m 2 ) 1/2-es, 3/4-es, 1/1-es kövek, 9 cm-es magassággal 1/2-es, 3/4-es, 1/1-es kövek, 13,5 cm-es magassággal összesen 72 kő. Egyedi kövek nem kaphatók! Ábrázolt Muro antico szárazfalazat raszterméretei, fugák nélkül: m = 22,5, 45,0, 67,5, 90,0 cm h = 41,6, 74,9, 116,5, 149,8, 191,4, 224,7, 266,3, 299,6, 341,2, 374,5, 416,1, 449,4, 482,7, 524,3, 557,6, 599,2, 632,5, 674,1, 707,4, 749,0, 782,3, 823,9, 857,2, 890,5, 932,1 cm stb. 102 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

103 Muro antico falrendszer. Modell m = 9 cm 1/1-es kő 1/1 3/4-es kő 3/4 1/2-es kő 1/2 ek: 1/1-es kő: 33,3x25 cm 3/4-es kő: 25x25 cm 1/2-es kő: 16,6x25 cm 33,3x9 cm 1/1-es kő 25x9 cm 3/4-es kő 16,6x9 cm 1/2-es kő Kőmagasságok: 9 cm 13,5 cm Modell m = 13 cm 1/1 3/4 1/2 33,3x13 cm 25x13 cm 16,6x13 cm Felépítési útmutató Ragasztáshoz megfelelő minőségű trasszos, flexibilis, középágyazású ragasztót használjon! Muro antico szabadonálló falként (Hátoldal egyenetlenebb, mint a hátsó oldal) lazán felrakva ragasztott kivitelben Támfalként lazán felrakva ragasztott kivitelben felrakva lehetséges falmagasság max. 67,5 cm max. 157,5 cm max. 45,0 cm max. 112,5 cm FLZTOK KERÍTÉSEK TÁMFLK MURO NTICO Muro antico fedlap, antikolt, márványozott (IC). Fedlap m = 7 cm h = 32,5 cm igény: 3 db/fm 31 7 Színek: szürke-fekete, melírozott, koptatott, több szín keverve pasztellbarna, melírozott, koptatott, több szín keverve Fedlap mérete: 32,5x31x7 cm nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 103

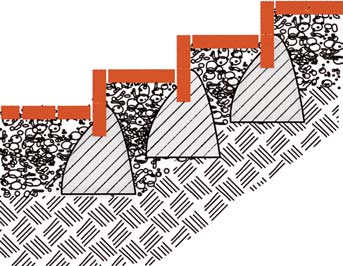

104 FLORI Flori rézsűelem kertépítőknek. Tulajdonságok: önállóan építhető kiváló vízháztartás biztosítása a növények számára később a növények gyökérzetükkel megerősítik a rendszert kreatív, izgalmas növényszigetek kialakítására nyílik lehetőség Színek: szürke világosbarna FLZTOK KERÍTÉSEK TÁMFLK Szélesség: Mélység: Magasság: Súly: : 27 cm 31 cm 13 cm kb. 10 kg kb. 16 db (fal esetén) lkalmazási területek: támfalak térhatárolások kertrészek lezárása eépítési tanácsok. Könnyű, az alacsony súly miatt saját kezűleg beépíthető. Enyhe vízfelszívódás lefelé, a speciális rekeszes felépítéssel. utomata öntözőrendszer beépítésére előkészítve. Felépítési utasítás vízszintes terepre Sematikus rajz Megengedett falmagasságok a faldőléstől függően 35 -os belső súrlódási szöggel. Felépítési utasítás Ha az építési területen j 35 belső súrlódási szögű talajok vannak (vagyis gördülő anyag mint pl: homok, murva, kavics és hasonló), talajkiásás nélkül felépíthető. Ha az építési területen más talajok, pl: agyag, vályog, agyagos homok, iszap és hasonló vannak, szükséges a talajkiásás az alapzat felső peremétől kiindulva a 25 -os szöggel! Majd a háttöltést ismét a fent leírt, j 35 belső súrlódási szögű anyaggal kell kivitelezni! Különlegességek Ha szélsőségesen déli fekvés vagy speciális, nagyobb nedvességet igénylő növényzet miatt a növényzet automatikus öntözését tervezik, akkor az ehhez szükséges csepegtetőcsöveket már a fal felhúzása során be kell építeni! Vízelvezetés Felületi lejtővíz, előforduló lejtő- vagy szivárgó víz esetén szakember által lefektetett alagcsövezést kell betervezni! Már hosszabb esőzések esetén keletkezik olyan jelentős vízmennyiség, amely az elülső kőnyílásokon keresztül nem vezethető el teljesen. Figyelem! megadott maximális falmagassági számítások csak egyenes falakra érvényesek. Nem érvényesek rádiuszokra és sarkokra, ahol a lemezek nem pontosan egymás felett fekszenek. max. 221 cm Faldőlés Megengedett Kősorok falmagasság visszaugrása () ,21 m (17 sor) 7,5 cm 65 1,56 m (12 sor) 6,0 cm 70 1,17 m (9 sor) 4,7 cm Rézsűk, támfalak méretezéséhez, kérje statikusa számítását! Tömörmellékanyag súrlódási szög =35 2 max. 3 cm kiegyenlítő habarcsréteg Dréncső Megemelt talaj Helyi altalajviszonyoknak megfelelő alapzat! 104 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

105 PERESTON Pereston rézsűelem kertépítőknek. Három kőtípus sok lehetőséggel Színek: szürke, barna Tulajdonságok: önállóan építhető kiváló vízháztartás biztosítása a növények számára később a növények gyökérzetükkel megerősítik a rendszert kreatív, izgalmas növényszigetek kialakítására nyílik lehetőség vasalható lkalmazási területek: támfalak, térhatárolások, kertrészek lezárása Megnevezés / Jel Szélesség ek cm-ben Hosszúság Magasság Kőtérfogat Súly Normál H-kő U-kő 36 cm 36 cm 48 cm 48 cm 16 cm 16 cm 15,0 l 15,6 l 23,5 kg/db 11,70 kg/db FLZTOK KERÍTÉSEK TÁMFLK Félkő* 18 cm 48 cm 16 cm 9,7 l 15,40 kg/db *csak rendelésre! 1. Rácsfal kivitelezési példája. szárazfalazással, betonalapzatra egyszerű falvastagság = 48 cm Szerelőlyukak lezárása habarccsal Összekötô rudak Szerkezeti acél O 12 mm horganyzott alternatíva: szerkezeti acél O 14 mm nem horganyzott Kiöntés fagybiztos habarccsal dréncső *Toldóvas szerkezeti acél O 12 mm Kötővasmélység min. 25 cm Teljes hossz kb. 65 cm Talajjavítás fagyvédő anyaggal fagyásmélységig etonalapzat Sarokvasalás: 4 O 12 mm 10 sor magasságig (160 cm) lehetséges a függőleges (90 ) kivitelezés. Megjegyzés: hátsó szerelőlyukakban levő összekötő rudak csak a belső stabilitást szolgálják, és megakadályozzák az egyes kőrétegek ellentétes eltolódását (húzott öv vasalás nélkül!). *Tudnivaló: Toldóvas beszerelése előnyös az alapzatba: mindkét alsó kősor felhelyezése a még lágy alapbetonra Rézsűk, támfalak méretezéséhez, kérje statikusa számítását! nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 105

106 2. Pereston tömörfalazat, zárt soros kötés. lapelem: H-kő Sarok- és végkiképzéshez és vasalt falhoz: U- és félkövek Kőelrendezés: szorosan elhelyezve hosszanti illesztésben Sarokkiképzés Kőigény/m 2 falfelület: 17,3 H-kő U- és félköveket esetileg tisztázni! FLZTOK KERÍTÉSEK TÁMFLK 3. Pereston rácsfalazat, rácsos kötés Pereston rácsfal felépítése szárazfalazással. Rácsfal készítésekor először az 1. kőréteget pontosan a kívánt raszterben kell elhelyezni! fölötte levő kőréteg felépítése kötésben történik. sarkok és a végek kiképzését U- és félkövekkel egészítik ki. Itt figyelembe kell venni, hogy a legalsó sorban mindig az U-kővel kell kezdeni. köveket lehetőség szerint lyukat lyuk fölé elven kell elrendezni, hogy a fal egyenletes kinézetű legyen. hosszanti lyukasztás 6 16 cm-es játékteret enged a növényfülkék kitágulásának. lapelem: H-kő Sarok- és végkiképzéshez: U- és félkövek Kőelrendezés: Hézagokra helyezve 6 16 cm széles és 16 cm magas növényfülkék keletkeznek Kőigény/m 2 falfelület: 12 H-kő Félkövek sarkoknál és végeken: 1 darab kősoronként Függőleges falak Rézsűk, támfalak méretezéséhez, kérje statikusa számítását! 106 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

107 4. Pereston harmonikafal, diagonálkötés. Diagonális harmonikafal felépítése lapelem: H-kő Kőelrendezés: köveket átlós kötésben úgy kell elhelyezni, hogy a sarok feletti szerelőlyukak egymás fölé kerüljenek! Minden egyes sor után a keletkező növényfülkéket a növényzetnek megfelelő talajanyaggal kell feltölteni! Jó kötőhatás elérésére a szerelőlyukakon át horganyzott szerkezeti acélokat vagy normál betonacélokat kell beszerelni fagybiztos, folyékony habarccsal! Kőigény/m 2 falfelület: 15,0 darab H-kő Felülnézet 5. Pereston U-kőfal Falzárások: Terasz alakú, U-kövek alkalmazásával, vagy függőleges falzárás és félkövek bevonása Kőelrendezés: Kőigény/m 2 falfelület: kb. 9,8 db. FLZTOK KERÍTÉSEK TÁMFLK U-kőfal laposan emelkedő U-kőfal meredeken emelkedő U-kőfal diagonális kötésben Kőigény/m 2 falfelület: kb. 7,5 db Rézsűk, támfalak méretezéséhez, kérje statikusa számítását! nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 107

108 Vég- és sarokkiképzések. Zárt építési mód: U-kő Félkő Rácsos építési mód: FLZTOK KERÍTÉSEK TÁMFLK Falvastagság: d = 72 cm Midi Rács alakú támfalak szárazkötésben Falmagasság Falvastagság: d=48 cm = 1 kő vastag β =30 1,39 2,24 5 : 1 1,25 Dréncső 30 Dréncső 30 Dréncső Rézsűk, támfalak méretezéséhez, kérje statikusa számítását! 108 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

109 Statika. Falvastagság: d = 72 cm = 11/2 kővastagság 3,36 5 : 1 2,08 2,40 Dréncső 40 Dréncső Dréncső Tömör támfalak, betonmagvas tömörfalazat Falmagasságok Falvastagság: d = 48 cm = 1 kő vastag. FLZTOK KERÍTÉSEK TÁMFLK 2,69 5 : 1 1,67 1,92 5 : 1 Dréncső 30 Dréncső 30 Dréncső Rácsalakú fal Tömör fal. szabadonálló, vasalatlan, száraz rúdkötés egyoldalú ívek R = Y-tól R = 1,50 m-ig Tömörfalazat 0 magbetonnal. Magasság és terhelhetőség méterenként a max. megengedett karcsúság figyelembevételével 3,80 P = 2.150,8 KN/m1 5, ,88 60 Rézsűk, támfalak méretezéséhez, kérje statikusa számítását! nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 109

110 MINI NÖVÉNYEDÉNY Új Mini növényedény kisebb lejtők, rézsűk kialakításához. ek: Magasság: Átmérő: Súly: Igény/fm: : 20 cm 30 cm 13,7 kg/db 4,1 db db FLZTOK KERÍTÉSEK TÁMFLK Tulajdonságok: önállóan építhető kiváló vízháztartás biztosítása a növények számára később a növények gyökérzetükkel megerősítik a rendszert kreatív, izgalmas növényszigetek kialakítására nyílik lehetőség befogadó képesség/db: 6 l legfeljebb 60 -os dőlészögű, 2 m magasságú rézsűkhöz lkalmazási területek: lejtők kialakítása rézsűk kialakítása támfalak kialakítása Színek: szürke vörösbarna 110 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

111 Jegyzet nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 111

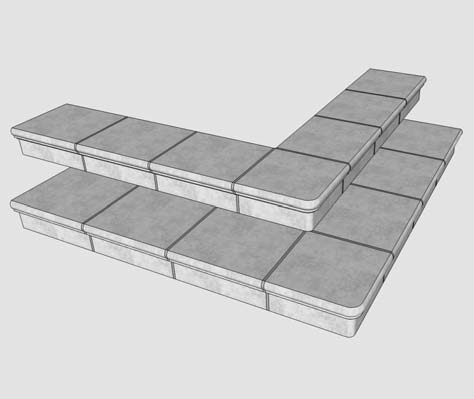

112 L LINI - kiegészítők S EMMELROCK PREMIUM La Linia lépcsők, szegélyek, cölöpök (lásd 28. oldal) KERTI LÉPCSŐK Új Kerti utak és terasz lejárók kialakításához. Lépcsőelem: Szélesség: Mélység: Magasság: Súly: Igény/fm: 37 cm 30 cm 17 cm 20,5 kg/db 2,7 db LÉPCSŐK CÖLÖPÖK SZEGÉLYEK Tulajdonságok: kvarchomokkal kevert felület élletörés a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki egyszerűen lerakható más Semmelrock rendszerekkel kombinálható lkalmazási területek: kerti utak terasz lejáratok Szín: szürke LOKKLÉPCSŐ Új Kerti utak és terasz lejárók kialakításához. Lépcsőelem: Szélesség: Mélység: Magasság: Súly: Igény/fm: 100 cm 40 cm 15 cm 140 kg/db 1 db Tulajdonságok: egyszerű, letisztult, szürke felület a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki csak gyalogos forgalomra lkalmazási területek: kerti utak terasz lejáratok Szín: szürke 112 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

113 CSTELLO Castello szegélykő több antikolt termékhez. : 33x25x8 cm Súly: 15,4 kg/db : 12,12 db Igény/fm: 3-4 db Színek: vörös-barna, antikolt (2 szín keverve) zöld-fekete, antikolt (2 szín keverve) homok-sárga, antikolt (2 szín keverve) lazac, antikolt (2 szín keverve) CLSSICO PLISZÁDOK Classico cölöpök, kertépítő elemek (IC) LÉPCSŐK CÖLÖPÖK SZEGÉLYEK Classico maxipaliszád: belül üreges Színek: barna és szürke : 18x18x60 cm Súly: 29 kg/db Igény/fm: 5,5 db Classico midipaliszád: tömör Színek: barna és szürke : 12x18x50 cm Súly: 18,7 kg/db Igény/fm: 8,5 db Classico minipaliszád: tömör Színek: barna és szürke : 11,5x11,5x35 cm Súly: 9 kg/db Igény/fm: 8,5 db Lépcsőképzés Elhelyezési tudnivalók: Gyártástechnikai okokból minden paliszád felfelé egy kissé kúpos. Kihelyezéskor így fent egy kis rés keletkezik. Ezért minden paliszádot vízmértékkel kell függőlegesen beállítani. minipaliszádokat földnedves sovány betonból készült betonalapba helyezik. beépítési mélység főszabálya a teljes hossz kb. negyede/harmada. háttöltés anyagát vízteleníteni kell! hhoz, hogy a fugaterületen elkerüljük az esetleges átnedvesedéseket, javasoljuk, hogy a paliszádsort a talajnál drénlemezzel, fóliával vagy szövettel borítsák. Szinteltolás Fagyágy Vékony betonréteg Vékony betonréteg Fagyágy nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 113

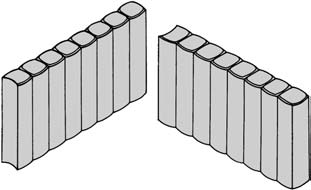

114 CLSSICO Classico sorszegély (bordás). : hosszúság 50 cm magasság 28 cm vastagság 6 cm Súly: 17 kg/db Igény: 2 db/fm Színek: barna, szürke és homoksárga KERTI SZEGÉLYEK Kerti szegély, kopóréteggel Kerti szegély, kopóréteggel. 25 cm magas, íves tetejű 20 cm magas, egyenes tetejű LÉPCSŐK CÖLÖPÖK SZEGÉLYEK : Súly: Igény: Színek: Látható él: Összekötés: hosszúság 100 cm magasság 25 cm vastagság 5 cm 28 kg/db 1 db/fm szürke, vörös, antracit, homoksárga rádiusz nútféder : Súly: Igény: Színek: Összekötés: hosszúság 100 cm magasság 20 cm vastagság 5 cm 22 kg/db 1 db/fm szürke, vörös, antracit, homoksárga, barna nútféder K szegély, kopóréteg nélkül Térburkoló szegély, kopóréteggel. : Súly: Igény: Szín: hosszúság 25 cm magasság 25 cm vastagság cm 20 kg/db 4 db/fm szürke : Súly: Igény: Szín: hosszúság 100 cm magasság 25 cm vastagság 8 cm 48 kg/db 1 db/fm szürke 114 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

115 ÚTSZEGÉLYEK Útszegély (út 1000, 10-es fellépővel). : hosszúság 100 cm magasság 25 cm szélesség 15 cm Súly: 81 kg/db Igény: 1 db/fm Szín: szürke Ferde letörés Járófelület kopóréteggel Szint Útszegély (út 250, 10-es fellépővel) 30-as útszegély. : hosszúság 25 cm magasság 25 cm szélesség 15 cm Súly: 20 kg/db Igény: 4 db/fm Szín: szürke Ferde letörés Járófelület kopóréteggel Szint : 25x30x15 cm Súly: 24 kg/db Igény: 4 db/fm Szín: szürke LÉPCSŐK CÖLÖPÖK SZEGÉLYEK Íves útszegély x25x15 cm rádiusz r = 1,00 m súly = 40 kg 25-22x25x15 cm rádiusz r = 1,00 m súly = 20 kg Általános fektetési tudnivaló beton útszegélyeket magasabban fekvő területek lehatárolására, ill. azok rögzítésére használják, ezért megfelelő aláágyazásra van szükség ahhoz, hogy az út szélét a forgalmi terheléstől megóvja. nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 115

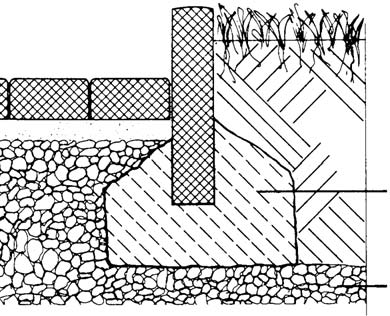

116 Szegélyek aláágyazása. 1. földalap elkészítése 1.1. föld kiemelése 1.2. feltöltéssel talajnak megfelelő szilárdsággal kell rendelkeznie, melyet tömörítéssel lehet elérni. 2. etonágy elkészítése közlekedési terhelésnek megfelelően a betonágyat minimum C20/25-ös betonból kell készíteni. betonágyat igénytől függően lehet ellátni hátsó oldali támasztékkal, melynek során figyelembe kell venni az érintkező felületek milyenségét! etonból készült szegélyek beágyazása 1. betonágyat a terv szerinti szegély szintjéig el kell készíteni! 2. betonból készült szegélyt úgy kell elhelyezni, hogy a felületi terhelés egyenletesen oszoljon meg! 3. szegélyek érintkezési oldalait a lerakás előtt be kell nedvesíteni! 4. nedves betonágyba történő helyezéskor figyelni kell arra, hogy a beton még megszilárdulása előtt feldolgozásra kerüljön, ily módon biztosítva a megfelelő összeszilárdítást! 5. betonból készült szegély lerakása után a fugákat ki kell tölteni! mennyiben a fugákat nem zárják, úgy szélességük 3 5 mm lehet, lezárt esetben elérheti akár a 10 mm-t is. 6. szegélyköveket a tervnek megfelelően el kell helyezni! 7. Szerszámok használata esetén mindig fából készült lapot vagy gumikalapácsot kell használni köztes rétegként! 8. Hátoldali támasz készítése esetén azt rögtön a szegélyek lerakása után el kell készíteni ahhoz, hogy megfelelő szilárdulás jöhessen létre! 9. mennyiben ígény van rá, a fugákat plasztikus, kötőanyaggal kell kitölteni, 5 mm mélységig. Általános fektetési tudnivalók. LÉPCSŐK CÖLÖPÖK SZEGÉLYEK 2,0 m Külső rádiusz r = 1,0 m 90 fokos ív 3 db külső szegélyív 550 Terelősziget r = 1,5 m r = 2,0 m Külső rádiusz r = 1,5 m 2 db külső szegélyív db külső szegélyív Harmadszegély 330x250x150 Külső rádiusz r = 2 m 1 db külső szegélyív db külső szegélyív Harmadszegély 330x250x Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

117 Általános fektetési tudnivalók. Külső rádiusz r = 3,0 m 2 süllyesztett útszegély 1000x250x150 3 db harmadszegély 330x250x150 6 db külső szegélyív r = 2,5 m r = 3,0 m Külső rádiusz r = 2,5 m 6 db külső szegélyív db harmadszegély 330x250x150 LÉPCSŐK CÖLÖPÖK SZEGÉLYEK első rádiusz r = 1,0 m 90 fokos ív Parkolók, utak határolása 3 belső szegélyív belső szegélyív db harmadszegély 330x250x150 r = 1,0 m első rádiusz r = 1,0 m 45 fokos ív Parkolók, utak határolása 1 belső szegélyív belső szegélyív 250 r = 1,0 m első rádiusz r = 2,0 m 6 belső szegélyív db harmadszegély 330x250x150 r = 2,0 m r = 1,5 m első rádiusz r = 1,5 m 6 belső szegélyív db harmadszegély 330x250x150 nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 117

118 Általános fektetési tudnivalók. első rádiusz r = 3,0 m 6 belső szegélyív db harmadszegély 330x250x150 2 süllyesztett útszegély 1000x250x150 r = 2,0 m r = 3,0 m első rádiusz r = 2,0 m 6 belső szegélyív db harmadszegély 330x250x150 LÉPCSŐK CÖLÖPÖK SZEGÉLYEK r = 1,0 m Terelősziget kialakítása a) csúcsosan b) folyamatosan Favédelem Átmérő min. 2,0 m 118 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

119 Fekvő útszegély. : hosszúság 100 cm magasság 15 cm szélesség 20 cm Súly: 62 kg/db Igény: 1 db/fm Szín: szürke 5 Ferde rész Járófelület kopóréteggel 15 Tükör Általános fektetési tudnivaló beton útszegélyeket magasabban fekvő területek lehatárolására, ill. azok rögzítésére használják, ezért megfelelő aláágyazásra van szükség ahhoz, hogy az út szélét a forgalmi terheléstől megóvja. láágyazás. 1. földalap elkészítése 1.1. föld kiemelése 1.2. feltöltéssel talajnak megfelelő szilárdsággal kell rendelkeznie, melyet tömörítéssel lehet elérni. 2. etonágy elkészítése közlekedési terhelésnek megfelelően a betonágyat minimum C20/25-ös betonból kell készíteni. betonágyat igénytől függően lehet ellátni hátsó oldali támasztékkal, melynek során figyelembe kell venni az érintkező felületek milyenségét! etonból készült szegélyek beágyazása 1. betonágyat a terv szerinti szegély szintjéig el kell készíteni! 2. betonból készült szegélyt úgy kell elhelyezni, hogy a felületi terhelés egyenletesen oszoljon meg! 3. szegélyek érintkezési oldalait a lerakás előtt be kell nedvesíteni! 4. nedves betonágyba történő helyezéskor figyelni kell arra, hogy a beton még megszilárdulása előtt feldolgozásra kerüljön, ily módon biztosítva a megfelelő összeszilárdítást! 5. betonból készült szegély lerakása után a fugákat ki kell tölteni! mennyiben a fugákat nem zárják, úgy szélességük 3 5 mm lehet, lezárt esetben elérheti akár a 10 mm-t is. 6. szegélyköveket a tervnek megfelelően el kell helyezni! 7. Szerszámok használata esetén mindig fából készült lapot vagy gumikalapácsot kell használni köztes rétegként! 8. Hátoldali támasz készítése esetén azt rögtön a szegélyek lerakása után el kell készíteni ahhoz, hogy megfelelő szilárdulás jöhessen létre! 9. mennyiben ígény van rá, a fugákat plasztikus, kötőanyaggal kell kitölteni, 5 mm mélységig. LÉPCSŐK CÖLÖPÖK SZEGÉLYEK Fekvő útszegély 20/15 urkolat CKT Talaj urkolat Homokágy etonágy etonágy Talaj Fekvő útszegély 20/15 urkolat Homokágy etonágy nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 119

120 KIEGÉSZÍTŐ ÚTSZEGÉLYKÖVEK Süllyesztett útszegély, kopóréteggel etonfolyóka. 40x20 cm 15 : hosszúság 40 cm magasság 20 cm szélesség 15 cm Súly: 29 kg/db Igény: 2,5 db/fm Szín: szürke : 40x40 cm Vastagság: 8 cm Horonymélység: 1,5 cm Súly: 27 kg Szín: szürke Igény: 2,5 db/fm Parkolóknál folyóka kialakítása Útpadka kialakítása aszfaltútnál. LÉPCSŐK CÖLÖPÖK SZEGÉLYEK 5% 5% 5% 5% Padka 2% szfaltút Padka szfaltút Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

121 ZSLUKÖVEK : 50x15x25 cm Súly: 19 kg/db Igény: 8 db/m 2 Szín: szürke : 50x20x25 cm Súly: 21,2 kg/db Igény: 8 db/m 2 Szín: szürke : 50x25x25 cm Súly: 22,5 kg/db Igény: 8 db/m 2 Szín: szürke : 50x30x25 cm Súly: 24 kg/db Igény: 8 db/m 2 Szín: szürke : 50x40x25 cm Súly: 28 kg/db Igény: 8 db/m 2 Szín: szürke Megjegyzés: Mindegyik fagy- és sóálló. hosszméretek raszterméretek. OSZLOPZSLUKŐ : Vastagság: Súly: Szín: Igény: 30x30 cm 25 cm 18,5 kg szürke 4 db/fm KIEGÉSZÍTŐ TERMÉKEK nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 121

122 Jegyzet 122 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

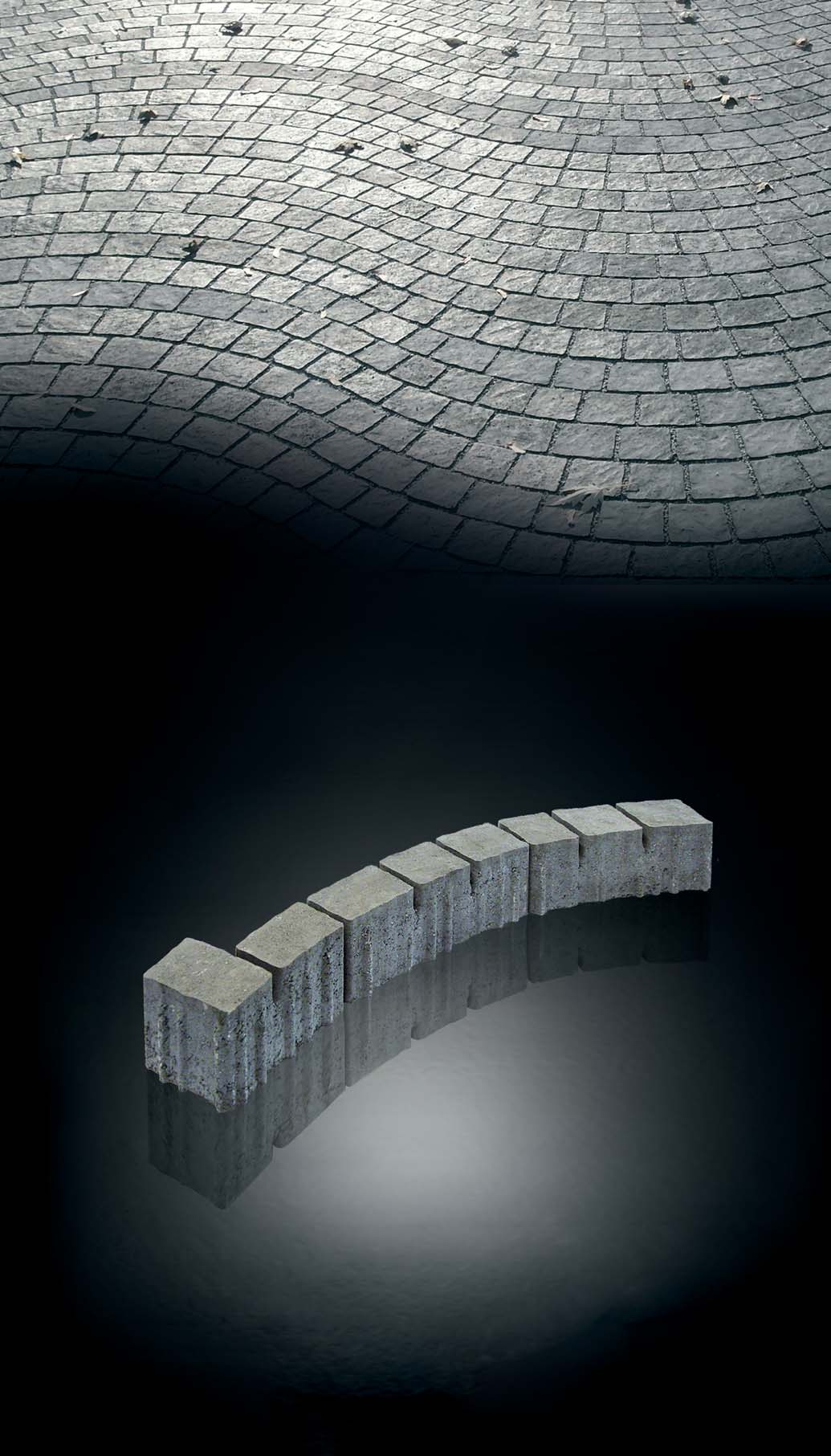

123 RTE - PEST UD Kockakő 123

124 Új megoldás hagyományos burkolásokhoz z RTE - Pest uda kockakő összekapcsolja a számos európai város óvárosi negyedéből ismert, legyezőszerűen lerakott kiskocka kő attraktív megjelenését egy modern, teljes körű térkő rendszer előnyeivel. szabadalmaztatott térkő rendszer a legyezőszerűen lerakott terméskő klasszikus geometriája alapján kifejlesztett újítás. Optikailag úgy néz ki, mintha sok különböző egyedi kőből állna. valóságban azonban csak tíz különböző kőelemből tevődik össze. Egyedi optikáját az adja, hogy több egymáshoz igazított kiskocka követ megfelelően mély látszólagos fugák optikailag elválasztanak egymástól. Sarokkövek képezik az átmenetet a szomszédos ívhez. z egyszerű lerakhatóság érdekében a köveknek a rádiusz szerinti külső oldalán oldaljelölések vannak. standard ív szélessége 120 cm, magassága, pedig 25 cm. Egyenes vonalú lerakás esetén kiegészítő kövekkel 153 cm szélesre lehet bővíteni az ívet. sokoldalú alkalmazási lehetőségek közé tartoznak a kanyarok és teljes körforgalmak. szélek kialakításához speciális építési garnitúrák állnak rendelkezésre. z RTE - Pest uda kockakövet hullámos formában is le lehet rakni. Ez különösen terek burkolása esetén jelent attraktív megoldást. z RTE - Pest uda kockakő előnyeinek áttekintése: RTE - PEST UD hagyományos megjelenés, modern technikával kombinálva rendkívül nagy terhelést bír (külterületi és belterületi közutak burkolataként, legfeljebb 115 KN tengelysúlyig, D forgalmi kategóriáig) az Einstein rendszernek köszönhetően a kövek nem mozdulnak el, nem billenek fel, nem dőlnek jobbra-balra a különböző lerakási lehetőségeknek köszönhetően sokféle alkalmazási mód: legyező formájú, hullámos, vagy körkörös gyorsan, egyszerűen lerakható fagyásnak és hóolvasztó sónak ellenáll gazdaságos megoldás történelmi és műemlék védelem alatt álló városrészek rehabilitációjához. kár történelmi, műemlék védelem alatt álló városrészek rehabilitációjáról, akár a modern építészettel szembeni izgalmas kontraszt megteremtéséről van szó, az RTE - Pest uda kockakővel jellegzetes, tartósan nagy terhelést bíró felületburkolatok alakíthatók ki. TIPP: z RTE - Pest uda kockakővel kapcsolatos animációs film a oldalon található. 124

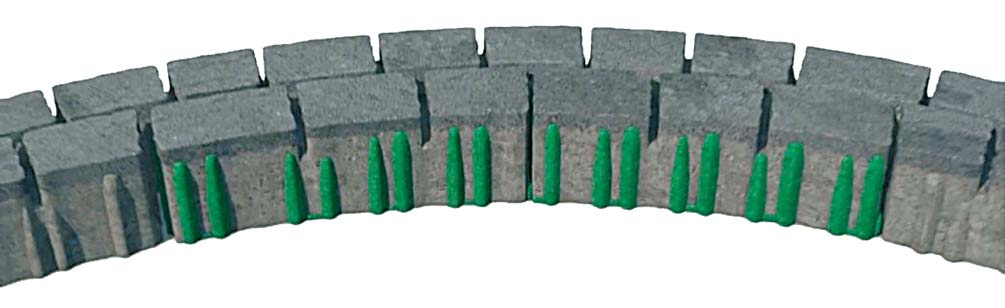

125 Einstein rendszer Messze a legjobb fugázó technika z Einstein rendszer szabadalmaztatott teljes körű kötőrendszer, integrált szétcsúszás elleni biztosítással. z intelligens fugatechnika különösen a nagy közlekedési forgalomnak, nagy terhelésnek kitett felületekkel szemben támasztott követelményekre összpontosít. térkövek minden oldalán található kötő-, távtartó és rögzítő elemek szabványnak megfelelő fugaszélességet, valamint fugatöltést biztosítanak, miközben az egyes kövek, csak elhanyagolható mértékben érintkeznek. z Einstein rendszerrel kapcsolatos animációs film z Einstein rendszerű termékek akkor töltik be optimálisan szerepüket, ha az Útügyi előírásoknak megfelelően építik be azokat. a oldalon található. Álfuga D pontos Einstein fugabiztosító távtartó Kúpos ill. hengeres Einstein távtartó rendszer előnyei , Különösen nehézgépjármű forgalomnak és nagy terhelésnek kitett felületek burkolására ajánlott. 2, Még a legnagyobb terhelések esetén sem mozdulnak el, nem deformálódnak, nem billennek fel a térkövek. 3, térkövek minden oldalán elhelyezett kötő-, távtartó- és rögzítő elemeknek köszönhetően pontos, szabványnak megfelelő fugaszélesség és fugatöltés. 4, szabványnak megfelelő fugaszélesség és fugatöltés betartásával az egyedülálló technológia biztosítja, hogy ne törjenek le a térkövek élei. 5, teljesen gépesített lerakásnak köszönhetően nagyon gazdaságos, keresztfugák és félig eltoltan lerakott térkövek esetén is. 6, számos formának, színnek, és felületnek köszönhetően sokféle felületkialakítás lehetséges. 7, burkolt felületek felbontása után a burkolat gond nélkül, változatlan optikai megjelenéssel visszarakható. Egyes kövek is cserélhetőek. 8, legmagasabb hőmérsékletnek is nagyon jól ellenáll. 9, Fagyásnak, jég- és hóolvasztó sóknak ellenáll. 10, MSZ EN 1338 szabványnak megfelelő minőség. MSZ EN RTE - PEST UD Figyelem: z RTE - Pest uda kockakő rendszer géppel nem fektethető! 125

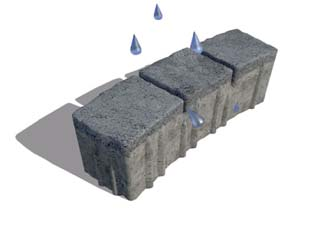

126 RTE - Pest uda kockakő Új S EMMELROCK PREMIUM RTE - Pest uda kockakő 10 cm-es vastagságban, vegyes méretek. kövek z RTE - Pest uda kockakőből lerakott ív 10 különböző kőelemből tevődik össze. z ív szélessége 120 cm, magassága 25 cm. Egyedi optikáját több formázott kiskocka kő adja, melyeket látszólagos (ál) fugák választanak el egymástól. látszólagos fugák geometriája megfelelően mély és tetőformájú, hogy biztosítsa a víz lefolyását. z egyszerű lerakhatóság érdekében az kövek külső oldala meg van jelölve. 25 cm 59,5 cm 120 cm 126

127 Optikai változatok Sematikus fugakép Egyenes vonalas, strukturált dizájn z ív kiegészítő kövekkel bővíthető Természetes fugakép Lerakás természetes fugaképpel, valamint kanyarokkal és ívekkel Nem sematikus, természetes fugakép Kanyarokhoz és körforgalmakhoz ajánlott Színek RTE - PEST UD antracit patina szürke patina barna 127

128 rendszer Szállítási forma különböző köveket 3 raklapon szállítjuk. z egyik raklapon az ívelt kövek, a másikon a sarokkövek, a harmadikon a kiegészítő kövek vannak. lerakás során ajánlatos egyszerre több raklapról keverni a köveket, hogy kiegyenlítsék az elkerülhetetlen színeltéréseket. 1. raklap: Íves kő 2. raklap: Sarokkő 3. raklap: Kiegészítő kő 1. ábra: így szállítjuk RTE - PEST UD Technikai adatok Íves kő: 4,8 m 2 /raklap 0,803 m 2 /sor 224,16 kg/m kg/raklap 6 sor/raklap 8 ív/sor = 4 ív + 4 ív Sarokkő: 4,92 m 2 /raklap 0,82 m 2 /sor 202,37 kg/m kg/raklap 6 sor/raklap z és sarokkövek vegyesen vannak a raklapon. Kiegészítő kő: : 107,5x18,5 mm 133 db/m 2 1,78 kg/db 516 db/raklap 86 db/sor 918,48 kg/raklap 128

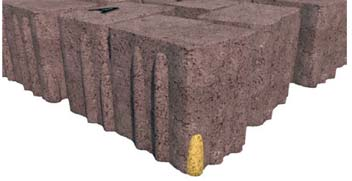

129 kövek jelölése z összes kő meg van jelölve az oldalán! nem! 2. ábra: az íves kővek megjelölése 3. ábra: az sarokkő megjelölése z ívek lerakása ív - jelölés nélkül sarokkő ív - jelöléssel sarokkő 4. ábra: az és ívek váltakozva kerülnek lerakásra RTE - PEST UD z sarokkő két egyforma, a sarokkő két különböző méretű elemből áll. sarokkő két félbetört eleme közül az egyik nagyobb, mint az sarokkő félbetört eleme, a másik kisebb. 5. ábra: legyező fektetési kép sarokkővel 129

130 szélek lezárása Ideális esetben a szélek tűzésszerűen lezárhatóak, így a széleken csak minden második követ kell vágni. rasztertől függően az egyik oldalról származó vágott köveket fel lehet használni a másik oldalon feltöltésnek. Ezzel tovább csökkenthető a burkoláshoz felhasználandó anyag mennyisége. 6. ábra: a szélek lezárása 7. ábra: a szélek lezárása RTE - PEST UD 8. ábra: a bal oldalon leeső részek a jobb oldalon felhasználhatóak! 130

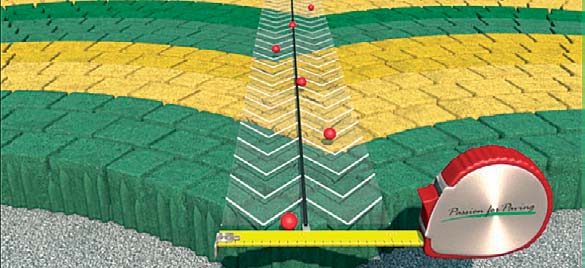

131 z ívek növelése legyezők szélessége a kiegészítő kövekkel növelhető! 120, 136, 153 cm Kiegészítő kő széllezáró kövek lefektetése szélek lezárásánál a kiegészítő kövek használatát javasoljuk. z ívek lezárása vágással a következő ívből történhet, vagy pedig a kiegészítő kőből RTE - PEST UD 131

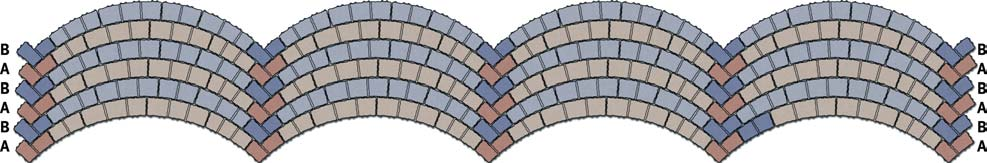

132 Sematikus fugakép kialakítása z és sorok váltott rakásával egy szabályos lerakási mód valósítható meg. 9. ábra: az és sorok váltott fektetése 10. ábra: az sarokkövek indítása RTE - PEST UD 11. ábra: az és sarokkövek fektetése 132

133 1,20 1, ábra: z és sorok váltott fektetése RTE - PEST UD 13. ábra: z és sorok váltott fektetése széllezárással 133

134 Természetes fugakép z RTE - Pest uda kockakő ívek természetes fugaképpel történő lerakása, valamint ívek és kanyarok kialakítása esetén, a kockakő burkolat ék alakú lerakási egységekből tevődik össze. mindenkor következő sorban mindig egy ívvel csökken az ívek száma. Ehhez a sarokköveket vágni kell Ék alakú lerakási egység jobbos ívhez RTE - PEST UD 1 sor: 2 sor: 3 sor: 4 sor: 4 sor 3 sor + vágott nagy sarokkő 2 sor + vágott sarokkő 1 sor + vágott nagy sarokkő 2 4 sor: 3 sor: ábra: jobb ékes sorkialakítás sor: 2 2 sor: 14. ábra: vágott sarokelemek vágott sarokkő, vágott sarokkő nagy

135 Ék alakú lerakási egység balos ívhez 1 sor: 2 sor: 3 sor: 4 sor: 1 sor + vágott kis sarokkő 2 sor + vágott sarokkő 3 sor + vágott kis sarokkő 4 sor ábra: vágott sarokelemek vágott sarokkő, vágott kis sarokkő sor: sor: sor: 1 1 sor: ábra: bal ékes sorkialakítás 2 2 lerakási egységek kombinálása RTE - PEST UD burkolandó felületet az ék alakú lerakási egységek megfelelő kombinációjával is lehet alakítani. Ívek és kanyarok kialakítása esetén egyszerűen több ék alakú egységet kell egymásra helyezni. Lerakási egységek sorrendje: az ívek száma megfelel a lerakási egységek számának is ábra: a balos és jobbos ívek kombinációja z első jobbos ívrendszert két balos követi, majd ismét két jobbos következik. rendszer váltott lerakása:

136 lerakási egységek kialakítása 19. ábra: 1 jobbos lerakási egység kialakítása 20. ábra: 1 jobbos - 2 balos lerakási egység kialakítása RTE - PEST UD 21. ábra: 1 jobbos - 2 balos - 2 jobbos lerakási egység kialakítása 136

137 22. ábra: az lerakási rendszer bemutatása (jobbos lerakási egység - sárga/világoszöld, balos lerakási egység - két sötétszöld) 20 cm RTE - PEST UD 23. ábra: kitűzött pontos tengelyt követve mindkét oldalon ki kell mérni cm-t jobbra-balra. Ha a sarokkő kívül esne ezen a 20 cm-es sávon, akkor a sort meg kell fordítani cm 137

138 RTE - PEST UD 24. ábra: fordulás minimum 1 méter belső sugarú körnél valósítható meg. balra illetve jobbra fordulásnál értelemszerűen csak balos vagy jobbos ívrendszereket használunk. 138

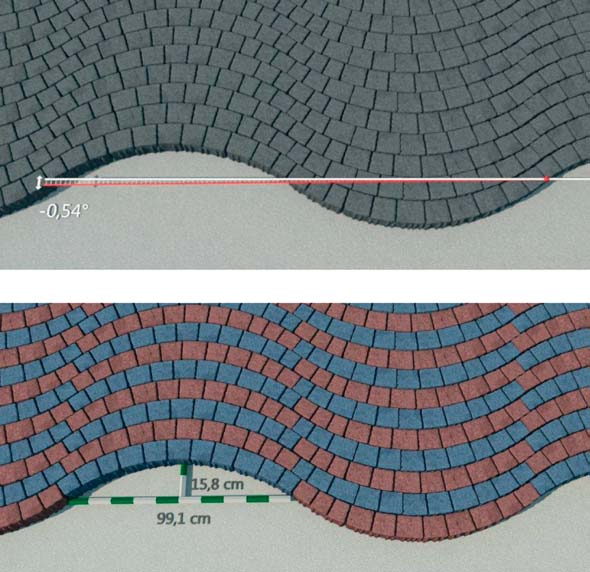

139 Hullámos fektetés Ennél a fektetési módnál az és íveket egymás után 180 fokkal elfordítva rakjuk. Sarokkövet ebben az esetben nem kell használni. 25. ábra: az és sorok hullámos lerakása 26. ábra: az indító egyenest -0,54 -kal kell elforgatni, ez 1 méteren 1 cm! RTE - PEST UD 27. ábra: a hullám belső távolsága 99,1 cm, a magassága 15,8 cm. 139

140 Jegyzet 140 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

141 RDSTONE 141

142 radstone lapok lerakása (gyalogos forgalomra) Általános tudnivalók RDSTONE Felület burkolása során be kell tartani a vonatkozó törvényi és műszaki előírásokat. z esetleges lepattogzások megelőzése érdekében, a szakszerű lerakáshoz ajánljuk, hogy az alábbiakat tartsák szem előtt: beépítési segítségként alkalmazzanak megfelelő emelő eszközöket a lapokra vonatkozó termék szabványok (EN 1339) szerint a megadott névleges méretekhez képest vastagságban +/- néhány milliméteres eltérés megengedett. Ezt a kövek beépítésénél figyelembe kell venni. Ragasztáshoz megfelelő minőségű trasszos, flexibilis, középágyazású ragasztót használjon! lerakás megkezdése előtt szemrevételezéssel ellenőrizni kell, hogy a leszállított lapokon nincsenek-e látható hibák, színeltérések s azt, hogy a megfelelő lapokat szállították-e. szín és struktúrabeli eltérések (melyek elkerülhetetlenek, s így nem számítanak hibának mivel természetes termékről van szó) kiegyenlítése érdekében a lapokat több raklapról, vegyesen kell elvenni és lerakni. Valamennyi radstone lapra vonatkoznak az alábbiak: Csak járhatóak, gépjármű forgalom nem megengedett! Semmelrock Protect -tel kezelve fagyállóak, jégoldó sónak ellenállóak. belső víztaszításnak köszönhetően csak csekély mértékben keletkeznek mészvirágok a lapokon. z EN 1339 szerint csúszásmentesek. Lerakás betonfogadó felületre Kapilláris vízáteresztő betonból 5-10 cm vastag réteget kell készítenünk. Tömörítés és a beton megkötése után a lapok felületére megfelelő ragasztót (trasszos, flexibilis, középágyazású) kenjünk (fogasos, vagy pogácsás módszerrel) és a lapokat a beton felületre fektessük. Szükség esetén a lapokat tisztítsuk meg és nedvesítsük elő. habarcsréteg alatt megfelelő vízlevezetést építsünk. drénbeton réteg alatti betonlapot az építéskor szigeteljük és 2 %-os lejtéssel alakítsuk ki. Profiknak szóló ötlet: a drénbeton réteg alá víztelenítő (drén) szőnyeget alakítsunk ki. habarcsos fugázáshoz legalább 8 mm-es fugákat kell kialakítani. Fugázáshoz a kereskedelemben kapható fugázó habarcsot ajánljuk. Minden esetben a lerakandó lapoknak megfelelő szilárdsági osztályba tartozó fugázó masszát kell használni. Figyelem! habarcs felhordása előtt a felületet fugatölcsér segítségével be kell nedvesíteni, hogy megakadályozzuk, hogy a habarcs a felületi struktúrára ragadjon. z esetleges habarcs maradványokat még friss állapotban kell lemosni. megkötött fugatöltés utókezelésére ügyelni kell! felület geometriájának és az alkalmazott lapburkolatnak megfelelően minden 2-5 méteren kötelező mozgási fugákat kell kialakítani. Szél- és csatlakozó fugákat szintén ki kell alakítani. fugákat tartósan rugalmas anyaggal töltsük ki, hogy a mozgások miatti repedések kialakulását megakadályozzuk. Ha vannak tágulási fugák az aljzatbetonban, ügyelni kell arra, hogy azok megegyezzenek a burkolólap fugáival. Sötét lapokat nem ajánlatos ragasztással lerakni! Használatba adás: a habarcságy és a fugatöltés kötési idejét figyelembe kell venni! 1. ábra: Habarcságy / kötött építési mód 1, etonlap 2, Ragasztóhabarcs 3, Kötött hordozóréteg 4, Fagyvédő betonalap 5, lépítmény plánum Lerakás zúzalékágyba helyszínen készített betontakaróra vagy a jól tömörített finom plánumra (2/5, 4/8 vagy 8/11 mm szemcsenagyságú) zúzalékból laza zúzalékréteget készíteni. Ennél is 2%-os lejtést kell kialakítani, hogy biztosított legyen a vízlefolyás. Segítségül a plánumra fektetett idomcsövek szolgálnak, melyek közé kell szórni a zúzalékot és alumínium léccel lehúzni. z elkészült zúzalék ágyat nem szabad tömöríteni, és rá sem szabad lépni. lapokat a zúzalékágyba kell fektetni. Legalább 5-10 mm szélességű fugát kell tartani. lapokat zsinór és alumínium léc segítségével kell egy vonalba fektetni. fugákba kötetlen tört homokot vagy megfelelő szemcsenagyságú zúzalékot söpörni. szemcsenagyságot (ajánlott 2,5 de 2 alatt ne legyen) a maximális fugaszélességhez (0,5 mm - 1,5 mm) és az ágyazat anyagához kell igazítani. kívánt szűrés (vízlefolyás) biztosítása érdekében az ehhez a munkához hozzáigazított speciális Semmelrock fugahomokot ajánljuk. Továbbá fix fugázáshoz a PF1-K671 térkő fugázó habarcsot lehet alkalmazni, amely oxigén hatására a levegőn megkeményedik. szélek letöredezésének megakadályozása céljából ügyelni kell a fugák megfelelő kitöltésére. fugák szabad mélysége legfeljebb a fugaszélesség fele lehet. kivirágzások megakadályozása érdekében ne használjanak mészkövet! 2. ábra: Zúzalékágy / kötetlen építési mód 1, etonlap 2, Zúzalékágy 3, Felső kötetlen hordozóréteg 4, Fagyálló réteg 5, lépítmény plánum 142

143 radstone fektetési tudnivalók Fugák burkolólapokat stílusuk szerint legfeljebb 10 mm-es fugával kell fektetni! z OLD TOWN és TRVERO termékeknél a fugákat a szabálytalan élek miatt akár 15 mm-re is meg lehet nagyobbítani. Ha a lapokat kavics tartórétegre fektették, a fugázás zúzalékkal vagy homokkal végezhető. etonlapra történő fektetés esetén a fugákat megfelelő fugatömítővel kell tömíteni. jánlott a radstone fugatömítő, amely használatra kész, gyorsan keményedő, és speciálisan a radstone kerti lapokhoz készült. lapok szennyeződését a fugázás során el kell kerülni! urkolólapok tárolása burkolólapokat mindig állítsa élükre, hogy elkerülje a felület karcolódását! ltalaj előkészítése Ezzel a pontozómódszerrel egyszerűbb a lapok pontos, és azonos magasságban történő lerakása. Javasolt a betonaljzat előkezelése tapadóalapozóval. Homok-cement zsákocskák vagy fekvőlécek fektetése szintén lehetséges (tetőterasz/balkon). fektetés után a burkolatra 1-2 napig nem szabad rálépni! Először távolítsa el a humuszos talajt azon a területen, amelyet burkolni kell, és gondosan tömörítse az altalajt! Víztelenítés teraszokat mindig lejtéssel kell építeni, hogy az esővíz lefolyhasson! z épülettől távolodó lejtés általában egy méter hosszúságon 25 mm legyen! Fagyérzékeny talajoknál ezenfelül még más intézkedések is szükségessé válhatnak. Habarcskeverék Jó beton- vagy habarcskeverék előállítása érdekében gondosan keverjen össze cementet, homokot és vizet! Tartó-, szűrő- és fagyvédő réteg burkolólapok betonaljzatra és kavicsos tartórétegre egyaránt fektethetők. Ez fagybiztos, szemcsebesorolású anyagból (0/32-es szemcsézet) áll, mint zúzottkő, bazalt, kavics, salak stb. feltöltési magasság az anyaghoz, az altalaj adottságaihoz és a várható terheléshez igazodik. tartóréteget behordása után tömöríteni kell! tartórétegre 0/2 mm-es homokból vagy 0/5 mm-es zúzalékhomok-zúzottkő keverékből álló kiegyenlítőréteget hordanak fel, amelybe a lapokat fektetik. Fektetés betonaljzatra etonaljzatra történő fektetés során minden kerti lapot 5 ponton bőséges habarcsba kell fektetni. Ennek annyira képlékenynek kell lennie, hogy ha a lapot lenyomják, majdnem a teljes terület alatt eloszoljon, és így gondoskodjon a jó terhelhetőségről. Vágás lapok kivágásához vizesvágógépet vagy sarokcsiszolót használhat, de akár kalapácsot és véső is. Ehhez lapos, sík alapzat szükséges. lap levágandó részét ceruzával megjelölik, majd a jelölés mentén a vésőre mért rövid ütésekkel megmunkálják. dott esetben több megmunkálási szakasz szükséges. Ezután vékony, kb. 5 mm vastag fadarabot helyeznek a lap alá. kalapácsnyéllel mért néhány erőteljes ütéssel általában a lap tisztán lehasítható. RDSTONE 143

144 radstone szegélykövek lerakása Általános tudnivalók szegély-, padka-, szegőkövek és cölöpök (paliszádok) megfelelnek az EN 1340 feltételeinek és olyan fizikai és mechanikai minőségi tulajdonságokkal rendelkeznek, melyek teljes mértékben kielégítik az útépítésben támasztott magas követelményeket. kövek lerakásánál be kell tartani a vonatkozó törvényi és műszaki előírásokat. Néhány kő anyagától függően kivirágozhat, illetve színe csekély mértékben eltérhet a többitől, ez viszont a műszaki haladás legújabb állása szerint is elkerülhetetlen. Ez nem jelent minőségcsökkenést! kivirágzások egy idő után a normál használat következtében eltűnnek. z esetleges lepattogzások megelőzése érdekében, a fenti műszaki szabályok szerinti szakszerű lerakáson kívül ajánljuk, hogy az alábbiakat tartsák szem előtt: lépítmény z alépítményt először szilárdra kell tömöríteni, a vastagságát a helyi adottságokhoz és a várható terhelésekhez kell méretezni. etonágyazat felépítményre minimum C16/20, illetve C20/25/FX minőségű betonból betonágyazatot építeni. Lerakás 1. szegély-, padkakövek, szegőkövek és cölöpök paliszádok lerakásánál arra kell ügyelni, hogy az ágyazatot teljes felületen, egyenletesen terheljék. 2. beton szegélykövek egymással érintkező felületeit a lerakás előtt be kell nedvesíteni. 3. Földnedves betonágyba történő lerakás esetén arra kell ügyelni, hogy a betont még kötés előtt feldolgozzák, hogy az ágyazat és a betonkövek közötti kötés biztosított legyen. 4. szegély- és padkaköveket valamint a cölöpöket (paliszádokat) fugákkal kell lerakni. Ha a fugákat nem töltik ki, azok szélessége legalább 5 mm legyen. Ha kitöltik a fugákat, akkor legfeljebb 10 mm. 5. köveket függőlegesen egyenes állóan, egyforma magasságban, egyenes vonalban, a tervnek megfelelően kell lerakni. 6. hhoz, hogy a szegélyköveket a tervezett helyre tudják lerakni/igazítani gumikalapácsot vagy egyéb ütőszerszámot kell használni. 7. beton háttámaszt rögtön a kövek lerakása után kell elkészíteni, hogy elegendő kapcsolat létesüljön az ágyazat felépítményével. háttámasz betont az elkészítés után döngölni kell. 8. Ha szükség van szélhatárolásokra, a köztük lévő fugákat fugamasszával kell kitölteni. 5 mm mély fugákat kell készíteni. Minden esetben a terméknek megfelelő szilárdsági osztályba tartozó fugázó masszát kell használni. RDSTONE 144

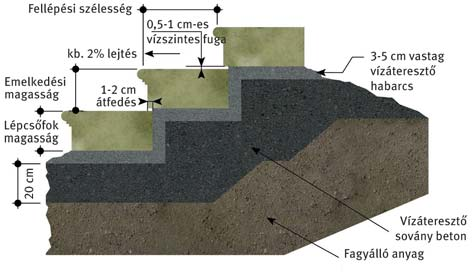

145 radstone lépcsőelemek lerakása Általános tudnivalók lerakás megkezdése előtt szemrevételezéssel ellenőrizni kell, hogy a leszállított elemeken nincsenek-e látható hibák vagy színeltérések s azt, hogy a megfelelő elemeket szállították-e. szín és struktúrabeli eltérések (melyek elkerülhetetlenek, s így nem számítanak hibának, mivel természetes termékről van szó) kiegyenlítése érdekében a lapokat több raklapról, vegyesen kell venni és lerakni. Általános megjegyzések: Építés közben ügyelni kell az állandó lejtési-emelkedési viszonyokra. z ideális lépéshosszúság (2x lépcsőfok/lépcsőelem magasság +fellépés) lépcsőfok/lépcsőelem esetén kb. 63 cm. Lépcsőfokok/lépcsőelemek száma és emelkedési viszony. lépcsőfokokat/lépcsőelemeket, illetve lépcsősorokat az alábbiak szerint kell tervezni: először a szükséges lépcsőfokok/lépcsőelemek számát kell meghatározni. Ez úgy történik, hogy a terepen mért magasság különbséget el kell osztani egy lépcsőfok/lépcsőelem magasságával (pl. ha a magasság különbség = 120 cm, egy lépcsőelem magassága 15 cm, akkor 8 lépcsőfokra/lépcsőelemre van szükség). hhoz, hogy az egész lépcsősor kényelmesen járható legyen, a lépcsősor teljes hosszában állandónak kell lennie a lépcsőelemek emelkedési viszonyának. Ideális, azaz kb. 63 cm-es lépéshosszúság kialakítására kell törekedni. z alábbi képlet érvényes: 2x lépcsőfok/lépcsőelem magasság +fellépés=lépéshosszúság, azaz: minél magasabb egy lépcsőfok/lépcsőelem, annál rövidebb lesz a fellépés és fordítva. fellépés viszonya a magassághoz (2xh+b=63 cm) toleranciák kiegyenlítésére szolgálnak. Ragasztáshoz megfelelő minőségű trasszos, flexibilis, középágyazású ragasztót kell használni. z átmenő illesztési fugákat optikai okokból kerülni kell. radstone lépcsőelemeket vizes vágóval lehet vágni. fugák kitöltésére általában traszcement habarcsot használnak. megfelelő gyári- és speciális habarcs alapvetően szintén használható. termikus mozgások miatt apró repedések várhatóak a fugázó habarcsban. Elasztikus tömítő anyaggal meg lehet akadályozni a nedvesség behatolását. lépcsőelemeket a lefektetés során meg kell tisztítani a szennyeződéstől, annak érdekében, hogy ne alakuljanak ki tartós, látható károsodások. Travero lépcsőelemek beépítésének sematikus ábrázolása OId Town blokk lépcsőelemek beépítésének sematikus ábrázolása: (b) (h) (b) fellépés (h) lépcsőfok/lépcsőelem magasság TRVERO lépcsőelemek és OLD TOWN blokk lépcsőelemek radstone Travero lépcsőrendszer egy alapelemből és egy sarok lépcsőelemből áll. sarok lépcsőelemeket lépcsőfejként vagy lépcsősorok építéséhez használják. z Old Town blokk lépcsőelemet vég- vagy középelemként használják. radstone lépcsőelemeket lehet szabadon álló, szabadon álló befalazott vagy önálló lépcsősorként felépíteni. Építési tanácsok radstone lépcsőelemeket fagymentesre alapozott, vízáteresztő kb. 20 cm vastag lépcső alépítményre kell fektetni. lépcsősor lejtése >2% legyen, melyet már az alépítmény kialakításánál figyelembe kell venni. lépcsőelemeket kb. 3-5 cm vastag, vízáteresztő habarcságyba kell fektetni. lépcsőelemeket alulról felfelé haladva kell lefektetni! további rétegeket 1-2 cm-es átfedéssel kell felépíteni. vízszintes fugákat 0,5-1 cm, illesztési hézagokat 0,5 cm szélesre kell alakítani. vízszintes fugák az emelkedési magasság és a lejtés kialakítására valamint a méretbeli lépcsőelemek burkolása lapokkal ármilyen lépcsőelemet a kereskedelemben kapható mindenfajta lappal be lehet burkolni. lapokat ugyanúgy habarcságyba kell fektetni, mint a burkoló lapokat. blokk lépcsőelemekhez hasonlóan alulról felfelé haladva kell dolgozni. Lépcsőelemek lapokkal történő burkolásának sematikus felépítése RDSTONE 145

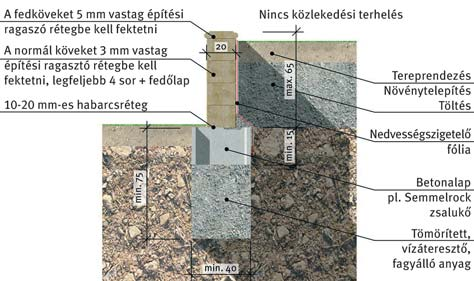

146 radstone falrendszerek építése RDSTONE Általános tudnivalók kövek feldolgozása során be kell tartani a vonatkozó törvényi és műszaki előírásokat. TRVERO fal - z alap z alap legalább 75 cm mély legyen, hogy elkerüljék a fagy által okozható károkat. Ez azonban a hely földrajzi fekvésétől függően különböző lehet, ezért szakértőtől kell érdeklődni. z alapot a statikai számításnak megfelelő szélességűre kell építeni. Kb. 6 m-es távolságokban tágulási fugákat kell hagyni. mennyiben a talaj nem elég szilárd ahhoz, hogy függőleges árokfalakat lehessen építeni, s ezért be kell zsaluzni, a Semmelrock SS 25 (hosszúság x szélesség x magasság = 50x25x25 cm) vagy SS 40 (50x40x25 cm) zsaluköveket használják! zsalukövek kitöltéséhez C16/20 minőségű betont használjanak! Mi azonban fagyállósága miatt a C20/25/XF3 típusú beton használatát ajánljuk. Vasalást a statikai számításnak megfelelően alkalmazzanak! jánlatos a falazat lábánál víztelenítőt (drént) kialakítani. z alap felülete sima legyen és vízszintben álljon, hogy a kövek ráhelyezésénél ne adódjanak nehézségek. z alap és a felmenő falazat között bitumenréteget kell kialakítani, hogy a nedvesség elleni tömítés lehetséges legyen. TRVERO kövek egymásra helyezése z alsó sor köveit 2-3 cm vastag kiegyenlítő habarcsrétegbe fektessük és óvatosan ütögessük, hogy egyforma magasságba és egyenes vonalba kerüljenek. z első sor megkötése után a további rétegeket habarcságyba fektetve félig eltoltan kell egymáshoz ragasztani. Ehhez a Travero fél elemet kell használni. z előkészített alapra, 2-3 cm vastag kiegyenlítő habarcsrétegbe fektessük az első sor köveit. Különösen az első sor lerakásánál ügyeljenek arra, hogy a falazat sík legyen! z első sor megkötése után az összes további réteget habarcságyba fektetve félig eltoltan kell egymáshoz ragasztani. Minden második sort egy 1/2 kővel kell kezdeni és befejezni. vízszintes fugákat kb. 5-8 mm szélesre kell alakítani, az illesztési fugákat kb. 5 mm szélesre. 3. sortól kezdve rendszeresen ellenőrizni kell, hogy az egymás fölött lévő állófugák egyvonalban futnak-e. Kiviteltől függően a kövek üregeit minden harmadik sorban töltsék ki betonnal! legfelső sort csak a fedőlapok felhelyezése után töltsék ki betonnal! cölöp tompán ütközik a falhoz és azt is fagyállóra kialakított alapra, 45x45 cm-es felületre kell helyezni. statikai követelményeknek megfelelően (pl. ha kerítést vagy kapukat építenek) a cölöpöket és az alapot betonvasakkal kell egymással összekötni. z építés a falrendszernek megfelelően történik, melynek során az elemeket földnedves csömöszölt betonnal kell kitölteni. vízszintes fugák alapján kétféle fugakialakítás adódik: 1. gyors és optikailag simább fuga akkor keletkezik, ha a fugákat nem fugázzák ki. 2. fugakialakítás hagyományos módjához azt ajánljuk, hogy a fugákat hozzájuk illő fugázó masszával utólag fugázzák ki. Minden esetben a terméknek megfelelő szilárdságú fugázó masszát kell használni. Kövek feltöltése, nem szabadon álló falak esetén kövek lerakása és a töltőbeton megkötése után rétegenként be lehet építeni a töltőanyagot és könnyű géppel tömöríteni. fellépő szivárgó és/vagy lejtő vizeket szakszerűen lefektetett szivárgó vezetékkel, megfelelő szivárgóval kell elvezetni. Feltöltött falak esetén, ezen a helyen feltétlenül nedvesség elleni szigetelést kell kiépíteni. Feltöltő anyagként fagyálló anyagot kell használni, melyet rétegenként kell betölteni. Fal építése esetén minden sor után cm magas feltöltést kell készíteni. Minden szint után tömöríteni kell. feltöltés cm széles legyen. Feltöltéshez szivárgásképes anyagot kell használni, földet nem szabad. falrendszert a várható földnyomásnak megfelelően kell megválasztani. Fedkövek falak lezárására vagy a fedőkövek vagy a fedőlapok szolgálnak. Ehhez a kerítés felső részére vékony habarcsréteget kell felhordani. Erre kell helyezni a fedőköveket, illetve fedőlapokat. falak és a fedőkövek között fagyálló flexragasztóval lehet a legjobb kötést elérni. kerítésmezőket a kerítés elkészülése után néhány nappal, mint minden fal esetében fúrással és dűbelezéssel kell rögzíteni. fal egyenletes megjelenése érdekében a fugákat utólag kell alakítani. Feltöltött Travero fal sematikus felépítése, a méretek cm-ben. Szabadon álló Travero fal sematikus felépítése, a méretek cm-ben vannak megadva. 146

147 radstone falrendszerek építése MOUNTIN lokk Mountain blokk falat nem lehet szabadon állóan felépíteni. Mountain blokk (terméskő) falazat Ék alakú fedőlap Illesztési hézag az elemek között, kb. 10 mm feltöltés fugázó habarccsal Mountain blokk (terméskő) falazat, legfeljebb 10 sor mm vastag ragasztó habarcs z alap z alapépítéssel kapcsolatos tudnivalókat a Travero falhoz tartozó útmutatásban találják. kövek egymásra helyezése falazat blokkok első sorát vagy a konstrukció nedves betonjába, vagy egy 2-3 cm vastag habarcsrétegbe lehet beépíteni. Minden egyes sor esetén vízmértékkel ellenőrizni kell, hogy a blokkok vízszintben állnak-e. következő sorban félblokkos eltolással kell habarcságyba helyezni a blokkokat. Ehhez egyszerűen félbe kell vágni egy blokkot. blokkok hátoldalán lévő fogazat automatikusan 15 mm-es eltolást eredményez. Ezáltal a falazat enyhén a rézsű felé dől és a fal stabil marad. z ajánlott falmagasság kb. 1 méter. Megjegyzés: biztos kötést szolgáló fogazásnak köszönhetően a radstone Mountain blokkokat habarcsmentes rendszerként is fel lehet építeni, így az ajánlott falmagasság legfeljebb 60 cm. Feltöltés eton alap Talaj előkészítés Kavics feltöltés Drén feltöltés Vízszigetelő fólia Drén csövek Tömörített vízáteresztő, fagyálló anyag Mountain blokkból épített fal sematikus felépítése kövek lerakása és a habarcs megkötése után rétegenként be lehet építeni a töltőanyagot és könnyű géppel lehet tömöríteni. Ezzel kapcsolatban lásd a Travero fal feltöltéséhez tartozó útmutatót. Fedőlapok (terméskő) falazat lezárására Mountain blokk fedőlapok szolgálnak. Ehhez vékony habarcsréteget kell a falazat felső részére felhordani. Erre kell helyezni a fedőlapokat. fal és a fedőlapok között fagyálló flexragasztóval lehet a legjobb kötést létrehozni. z egységes megjelenés elérése érdekében a fugákat utólag kell alakítani. MDOC Madoc falazatot a Travero falazathoz hasonlóan feltöltéssel lehet építeni. z alap z alapépítéssel kapcsolatos tudnivalókat a Travero falazathoz tartozó útmutatónál találják. Feltöltés kövek elhelyezése és a habarcs megkötése után rétegenként be lehet építeni a feltöltő anyagot és egy könnyű géppel lehet tömöríteni. Ezzel kapcsolatban lásd a Travero falhoz tartozó útmutatást. Fedőlap 5 mm vastag építési ragasztó rétegbe helyezve Z-blokk 3 mm vastag építési ragasztó rétegbe helyezve legfeljebb 3 sor + fedlap mm-es habarcsréteg Hátul feltöltött Madoc falazat sematikus ábrázolása Közlekedési terhelés nélkül zsalukő súlytámfalat a beton alapba kell vasalni! Talajrendezés Növénytelepítés Zsalukő Vízszigetelő fólia etonalap Tömörített, vízáteresztő, fagyálló anyag RDSTONE 147

148 radstone falrendszerek építése MDOC határolófalak kialakítása Egy 120x120x47 cm növénykazetta kialakításának vázlata naponta csak 4-5 sort falazzon fel és hogy ne mozduljon el, a megtámasztásról gondoskodjon! csak trassos, flexibilis, középágyazású ragasztót használjon! egy raklapon belül 5 féle bordás mintázat van, ezért a természetes hatás elérése érdekében ezeket keverje! más radstone termékekkel egybeépíthető! MDOC magas ágyás Madoc falazó kövek alkalmasak magas ágyások építésére. Magas ágyásokhoz is ajánlott alapzatot építeni, hogy nagyobb stabilitást kölcsönözzön az ágyásnak. további építés megfelel a Madoc falazat építésének, a vázlatrajzok szerint. Így minden 4 darab egymáshoz csatlakoztatott Z-blokk a magas ágyás egy sorát alkotja. magas ágyás oldalfalait szigetelő fóliával kell ellátni, hogy a nedvesség az ágyásban maradjon. jánlatos az ágyás alját a gyökérzet terjedését megakadályozó csempével burkolni. nyagszükséglet: Z blokk: 21 db Kitöltő blokk: 6 db Fedlap: 11 db RDSTONE Virágágyás Szín: sárgásszürke, melírozott 148

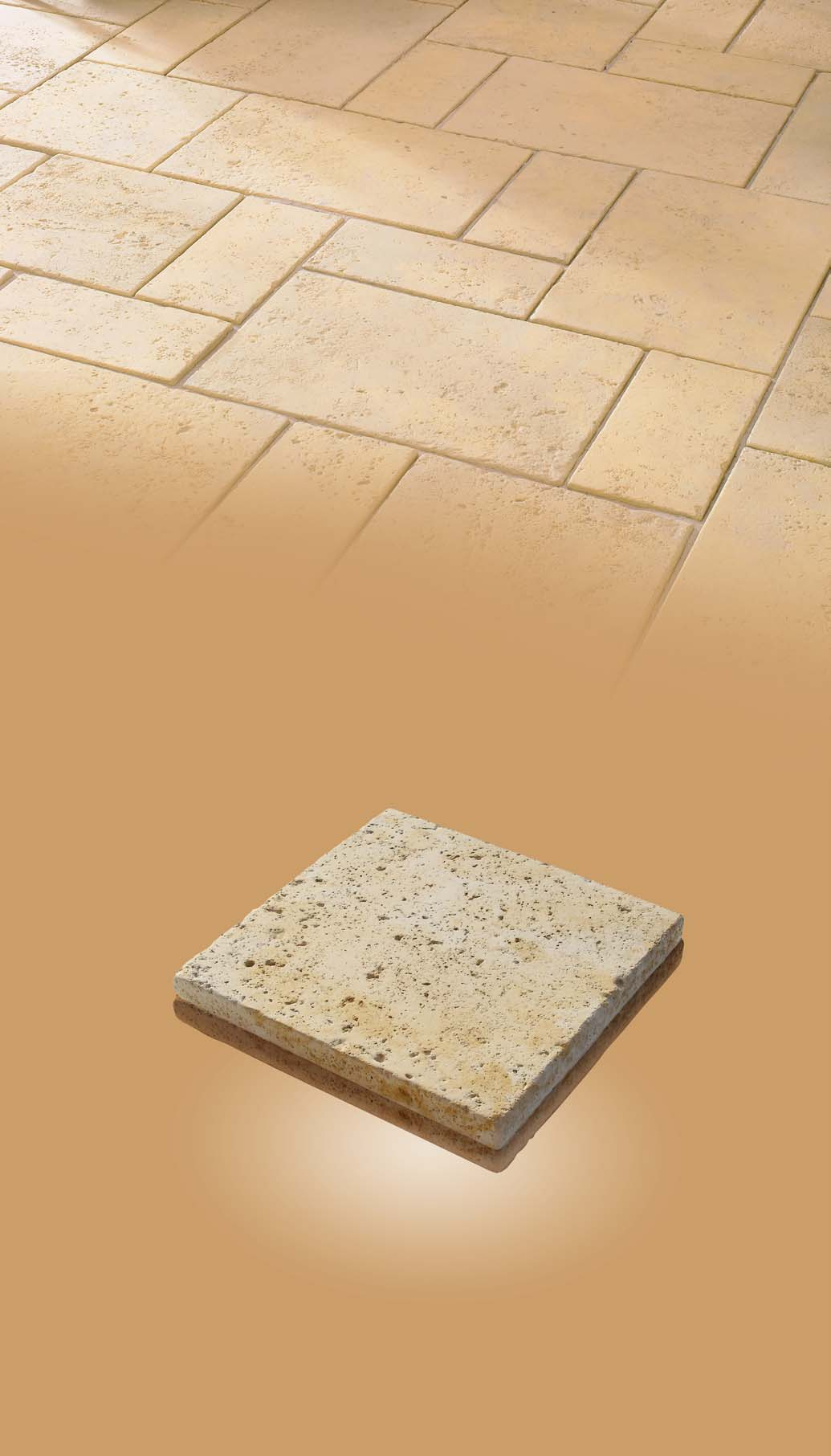

149 RDSTONE /Old Town járólapok S EMMELROCK PREMIUM radstone Old Town járólapok, 3,8-4,4 cm (IC). 60x60 cm 45x60 cm 30x60 cm 45x45 cm** 30x45 cm** 30x30 cm lapcsomag: 6,07 m 2 /raklap 90 kg/m 2 * *Egyszer használatos csomagolás, felszámítás nélkül Csak teljes csomagokban szállítható! **Kiemelt méretek 45x45 és a 30x45 cm-es kiemelt méretek külön-külön, darabra is rendelhetők! Egyszerre több raklap egyidejű kevert rakását ajánljuk! lapcsomag 6,07 m 2 3 darab 60x60, 3 darab 45x60, 9 darab 30x60, 2 darab 45x45, 12 darab 45x45, 6 darab 30x30 Tulajdonságok: a lapok felületi strukturáltsága teljesen véletlenszerű, egyes méretekben barázdáltság is előfordul élek szabálytalanok egész anyagában színezett nagy variálhatóságú, egymással összeépíthető elemek UV és fagyálló kizárólag gyalogos forgalomra alkalmas, járművel nem járható! lkalmazási területek: teraszok télikertek kerti és ház körüli utak előterek átjárók belső udvarok árkádok lépcsők Színek: szürke-zöld, homok, mészkőfehér Kötésminták 1 db Old Town (6,07 m 2 ) alapcsomagra. 60x30 45x30 60x30 60x60 60x60 30x30 60x30 45x30 60x45 45x30 60x30 30x30 45x30 45x30 45x30 60x60 30x30 60x30 60x30 60x30 60x30 60x30 30x30 45x30 60x45 45x30 30x30 45x45 2,25 45x30 60x30 30x30 60x45 60x60 60x30 60x30 60x30 45x30 45x30 30x30 60x45 60x30 60x30 30x30 45x30 45x30 60x30 45x30 60x60 30x30 60x60 60x30 45x30 60x45 45x30 30x30 45x45 2,25 RDSTONE 30x30 45x30 60x45 45x30 45x30 45x45 45x30 30x30 45x30 60x30 45x30 45x30 45x45 45x30 2,70 2,70 1. minta Megjegyzés 0 2. minta Megjegyzés 0 6,07 m 2 Vegyes méretek Kombi 6,07 m 2 Vegyes méretek Kombi 149

150 Kötésminták 1 db Old Town (6,07 m 2 ) alapcsomagra. 30x30 30x30 60x30 30x30 45x30 45x45 45x45 60x45 60x30 60x30 45x30 60x45 60x60 60x45 45x30 60x30 60x30 60x60 30x30 60x30 60x30 30x30 60x30 45x30 45x30 30x30 45x30 45x30 45x30 60x30 45x30 45x30 45x30 45x30 60x60 1,35 4,50 3. minta 6,07 m Vegyes méretek 0 Megjegyzés 0 Kombi 30x30 60x30 30x30 45x30 45x45 45x45 60x45 60x30 60x30 45x30 45x30 60x60 60x45 45x30 60x30 30x30 60x30 60x60 30x30 60x30 60x30 30x30 60x30 45x30 45x30 30x30 45x30 45x30 45x30 60x30 45x30 45x30 45x30 60x45 60x60 1,35 4,50 4. minta 6,07 m Vegyes méretek 0 Megjegyzés 0 Kombi 45x30 30x30 45x30 45x30 45x45 45x45 60x30 45x30 30x30 60x30 45x30 60x60 60x30 60x30 60x30 60x45 RDSTONE 30x30 60x30 60x60 30x30 60x30 30x30 60x45 45x30 45x30 45x30 45x30 45x30 60x30 45x30 30x30 45x30 60x30 60x60 60x45 5. minta 6,07 m Vegyes méretek 0 Megjegyzés 0 Kombi 150

151 Kötésminták 2 db Old Town (6,07 m 2 ) alapcsomagra. 60x30 30x30 60x30 45x30 60x45 30x30 45x30 45x30 45x30 45x30 60x45 60x30 60x45 45x30 60x30 60x60 60x30 30x30 60x60 45x30 30x30 45x30 45x30 60x30 30x30 30x30 60x30 60x60 45x45 45x45 45x30 60x45 30x30 60x30 45x30 45x30 45x30 45x30 45x30 45x30 60x45 45x45 45x30 45x30 60x30 30x30 45x30 60x30 45x45 60x60 30x30 45x30 45x30 45x30 60x30 60x30 60x60 60x30 60x30 60x30 2,70 60x30 60x30 45x30 60x30 30x30 45x30 60x45 30x30 60x60 30x30 4,50 6. minta 6,07 m Vegyes méretek 0 Megjegyzés 0 Kombi 60x30 30x30 30x30 60x30 60x30 60x30 45x30 45x30 60x60 45x30 45x30 30x30 60x30 30x30 30x30 60x30 60x30 45x30 60x30 45x30 45x30 60x30 30x30 60x45 30x30 45x30 45x30 60x60 45x45 45x45 60x45 45x30 30x30 60x30 45x30 45x30 45x30 45x30 45x30 45x30 60x45 45x45 45x30 60x30 30x30 45x30 60x45 60x45 45x30 60x30 30x30 45x30 45x45 30x30 60x45 60x60 60x30 45x30 45x30 60x30 60x30 45x30 60x60 45x30 60x60 30x30 60x30 60x60 60x30 60x30 2,70 RDSTONE 4,50 7. minta 6,07 m Vegyes méretek 0 Megjegyzés 0 Kombi 151

152 RDSTONE /Old Town körkő S EMMELROCK PREMIUM radstone Old Town körkő, felületük illik az Old Town járólapokhoz (IC). 45 cm 45 cm 45 cm kör O 270 cm Igény 5,72 m 2 /raklap* Súly 533 kg/m 2 Tulajdonságok: a lapok felületi strukturáltsága teljesen véletlenszerű, egyes méretekben barázdáltság is előfordul élek szabálytalanok egész anyagában színezett nagy variálhatóságú, egymással összeépíthető elemek UV és fagyálló kizárólag gyalogos forgalomra alkalmas, járművel nem járható! lkalmazási területek: teraszok télikertek kerti és ház körüli utak előterek átjárók belső udvarok árkádok lépcsők Színek: szürke-zöld homok mészkőfehér Old Town sarokrész, kiegészítés körhöz 3 kő/sarok (= 1 csomag) 4 csomag/raklap RDSTONE *Egyszer használatos csomagolás, felszámítás nélkül 152

153 0,56 RDSTONE /Old Town tipegő S EMMELROCK PREMIUM 3,7 cm, felülete harmonizál az Old Town járólapokkal (IC). 0,60 : 56x42,3x3,7 cm Csomag: 23 db/raklap Tömeg: 18,4 kg/db* Igény: fugákkal együtt kb. 4 db/m 2 *egyszer használatos csomagolás, felszámítás nélkül Tulajdonságok: egyedülálló mediterrán megjelenés UV és fagyálló kizárólag gyalogos forgalomra alkalmas, járművel nem járható! Szín: homok RDSTONE /Old Town lépcsőelem S EMMELROCK PREMIUM 10 cm, felülete harmonizál az Old Town járólapokkal (IC). : 45x35x10 cm Csomag: 23 db/raklap Tömeg: 18,4 kg/db* Igény: fugákkal együtt kb. 4 db/m 2 *egyszer használatos csomagolás, felszámítás nélkül Külön rendelésre! Szállítási határidő egyeztetés alapján. Tulajdonságok: egyedülálló mediterrán megjelenés UV és fagyálló kizárólag gyalogos forgalomra alkalmas, járművel nem járható! Szín: homok RDSTONE 153

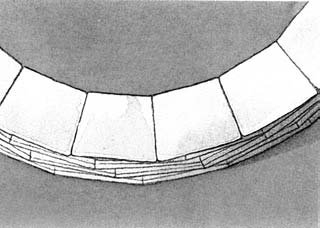

154 RDSTONE /Madoc RDSTONE /Milldale Új S EMMELROCK PREMIUM S EMMELROCK PREMIUM radstone Madoc/Milldale határolófal, falazókő, dekorlap (IC). Z blokk : 58,5x10x14 cm Igény: kb. 14 db/m 2 Tömeg: 15 kg/db* Színek: Madoc: sárgásszürke, melírozott Milldale: szürke, melírozott Kitöltő blokk : 11x10x7 cm Tömeg: 1,7 kg/db* Színek: Madoc: sárgásszürke, melírozott Milldale: szürke, melírozott Fedlap : Igény: Tömeg: Színek: 47,5x12,5x4 cm 2,6 db/fm 6,2 kg/db* Madoc: sárgásszürke, melírozott Milldale: szürke, melírozott Dekorlap : 60x15x4 cm Igény: 11,1 db/m Tömeg: 6,5 kg/db* Csomag: 50 db/raklap Színek: Madoc: sárgásszürke, melírozott Milldale: szürke, melírozott * Egyszer használatos csomagolás, felszámítás nélkül RDSTONE Tulajdonságok: palaszerű, domború megjelenés természetes kő megjelenés a Madoc rendszerrel összeépíthető természetesen kopott, szabálytalan élekkel határolt, töredezett felület sokoldalúan felhasználható az egymásra épülő elemrendszer miatt UV és fagyálló Színek: Madoc: sárgásszürke, melírozott Milldale: szürke, melírozott lkalmazási területek: telek határolások szabadon álló kertek és díszkerítések kerítések dekoratív oszlopok lépcsők oldalsó burkolása falazott grillező és ülőhely kisebb emelt ágyások kialakítása Megjegyzés: Pontosan válassza ki a Z blokkokat és a fedlapokat! hhoz, hogy ne legyen egyenletes a kinézete, a raklapon különböző felületek vannak összekeverve. fal kezdeténél és végénél Z blokkonként mindig be kell építeni egy kitöltőblokkot! Naponta legfeljebb 4 sor építhető egymásra. 154

155 RDSTONE /Milldale Új S EMMELROCK PREMIUM radstone Milldale lapok 4 cm (IC) Milldale alapcsomag: 6,3 m 2 /raklap 60x60 cm 4 db 60x30 cm 22 db 30x30 cm 10 db Megjegyzés: Csak alapcsomagban kínáljuk! 60x60x4 cm-es lapot oszlopfedőként is kínáljuk. 210 cm Tulajdonságok: sokoldalúan felhasználható az egymásra épülő elemrendszer miatt strukturált felület UV és fagyálló, nem sóálló kizárólag gyalogos forgalomra alkalmas, járművel nem járható! 300 cm Szín: szürke, melírozott lkalmazási területek: teraszok télikertek utak átjárók belső udvarok árkádok szabadon álól és határolt lépcsők telekhatárolások szabadon álló kerti- és díszfalak RDSTONE 155

156 RDSTONE /Mountain lock S EMMELROCK PREMIUM radstone Mountain lock támrendszer (IC). Normálkő : 29,5x22,5x10 cm Tömeg: 11 kg/db Igény: 32 db/m 2 Szín: sárgásszürke, melírozott támfalelemek ék alakúak, így különböző hatásokat lehet velük elérni. Módosított illesztéssel vagy egymás mellett fekvő blokkok beállításával Ön különböző sugarú belső és külső kanyarokat képezhet. legkisebb elérhető belső sugár 77 cm. Ha Ön több réteget helyez egymásra, figyelembe kell vennie az elcsúsztatási távolságot (15 mm)! Ha szűk kanyarra van szükség, a nyúlvány hosszát gumikalapáccsal könnyen lerövidítheti. kár egyenes, akár görbült a fal, minden blokkot gondosan válogasson ki, hogy a látható vízszintes álfugával rendelkező blokkokra teljes profilúak következzenek! Győződjön meg arról, hogy egy függőleges álfugás blokkot sem helyez olyan hely fölé vagy alá, ahol a blokkok tényleg összeérnek! Megfelelő beton alaptest készítése Magasabb falaknál drainezés készítése Sarokblokk : 29,5x22,5x10 cm Tömeg: 12,5 kg/db Igény: 32 db/m 2 Szín: sárgásszürke, melírozott sarokblokkal egyszerűen építhető derékszögű sarok. Ez a négyszögletes blokk három oldalán oldalkiképzésű. Egyszerűen váltogassa a hosszú és a rövid külső oldalt egyik rétegtől a következőig, és sarok alakot kap. Vágott blokk : 29,5x22,5x10 cm (felezhető) Tömeg: 12,5 kg/db Igény: 32 db/m 2 Szín: sárgásszürke, melírozott iztosítsa, különösen hosszabb, egyenes fal esetén, hogy minden blokk az alatta levő sorban levő két blokkon feküdjön! Ezt megkönnyítheti, ha a vágott blokkot használja félblokk céljára. RDSTONE Fedkő : 30x22,5x25x4 cm Tömeg: 5 kg/db Igény: 3,7 db/m 2 Szín: sárgásszürke, melírozott Ék alakú záróblokk gondoskodik az egyenes és görbe falaknál a professzionális hatású zárásról. 156

157 RDSTONE /Deszka betonlap S EMMELROCK PREMIUM radstone deszka betonlapok, természetes hatással (IC). Párhuzamos Lap : 45x45x4 cm Vastagság: 4 cm Szín: mandulafenyő Tömeg: 17,5 kg/db Szükséglet: 4,9 db/m 2 Ívelt tipegő : Vastagság: Szín: Tömeg: O 50x4 cm 4 cm mandulafenyő 14 kg/db Mindkét termék kizárólag gyalogos forgalomra alkalmas, járművel nem járható! Kötésminták: Párhuzamos lap és Ívelt tipegő. 1. minta 2. minta Ívelt tipegő RDSTONE /Talpfa elem S EMMELROCK PREMIUM radstone talpfa elem, természetes hatással (IC). : Vastagság: Szín: Tömeg: 60x25x4 cm 4 cm antik barna 13 kg/db Kizárólag gyalogos forgalomra alkalmas, járművel nem járható! RDSTONE /Kiegészítő elem Szegélykő S EMMELROCK PREMIUM radstone kiegészítő elemek, természetes hatással (IC). Sarokkő RDSTONE : Vastagság: Szín: Tömeg: 51x16 cm 12,5 cm homok 17,5 kg/db : Vastagság: Szín: Tömeg: 16x16 cm 12,5 cm homok 5,6 kg/db Külön rendelésre! Szállítási határidő egyeztetés alapján. Külön rendelésre! Szállítási határidő egyeztetés alapján. 157

158 RDSTONE /Travero pallólap S EMMELROCK PREMIUM radstone Travero pallólap 4,8-5,2 cm vastag (IC) x20x5 cm Igény Súly 6,25 db/m 2 16,50 kg/db Tulajdonságok: sokoldalúan felhasználható az egymásra épülő elemrendszer miatt strukturált felület UV és fagyálló, nem sóálló csak gyalogos forgalomra, járművel nem járható! lkalmazási területek: teraszok, télikertek, utak, átjárók, belső uddvarok árkádok, szabadon álló és határolt lépcsők, telekhatárolások, szabadon álló kerti és díszfalak Szín: beige-melírozott RDSTONE /Travero lap S EMMELROCK PREMIUM radstone Travero lap 3,3-3,7 cm vastag (IC) Igény Súly RDSTONE 60x40 cm 40x40 cm 40x20 cm 20x20 cm 4,17 db/m 2 6,25 db/m 2 12,50 db/m 2 25 db/m 2 17,70 kg/db 11,30 kg/db 5,80 kg/db 2,90 kg/db Tulajdonságok: sokoldalúan felhasználható az egymásra épülő elemrendszer miatt strukturált felület UV és fagyálló, nem sóálló csak gyalogos forgalomra, járművel nem járható! a méretek külön-külön rendelhetők! lkalmazási területek: teraszok, télikertek, utak, átjárók, belső udvarok árkádok, szabadon álló és határolt lépcsők, telekhatárolások, szabadon álló kerti és díszfalak Szín: beige-melírozott 158

159 Kötésminták: radstone Travero lapok. 1. minta 20x40 cm kb. 12,5 db 2. minta 80x20 cm kb. 6,25 db 3. minta 40x60 cm kb. 4,17 db 4. minta 20x40 cm kb. 12,5 db RDSTONE 5. minta 20x40 cm kb. 12,5 db 6. minta 80x20 cm kb. 6,25 db 159

160 Kötésminták: radstone Travero lapok. 7. minta 40x60 cm kb. 4,17 db 8. minta 40x40 cm kb. 6,25 db 9. minta 40x40 cm kb. 6,25 db 10. minta 20x40 cm kb. 4,17 db 40x40 cm kb. 4,17 db RDSTONE 11. minta 40x40 cm kb. 2,5 db 40x60 cm kb. 2,5 db 12. minta 40x40 cm kb. 1,56 db 40x60 cm kb. 3,13 db 160

161 Kötésminták: radstone Travero lapok. 13. minta 20x40 cm kb. 3 db 40x40 cm kb. 1,75 db 40x60 cm kb. 2 db RDSTONE 14. minta 20x40 cm kb. 2 db 40x40 cm kb. 1 db 40x60 cm kb. 2,75 db 161

162 RDSTONE /Travero lépcsőelem S EMMELROCK PREMIUM radstone Travero lépcsőelem 14,6-15 cm vastag (IC). Travero lépcsőelem Travero saroklépcsőelem : 40x35 cm Vastagság: 15 cm Szín: beige-melírozott Tömeg: 36,1 kg/db Szükséglet: 2,5 db/fm : 35x35 cm Vastagság: 15 cm Szín: beige-melírozott Tömeg: 32,5 kg/db Szükséglet: 2,85 db/fm Tulajdonságok: sokoldalúan felhasználható az egymásra épülő elemrendszer miatt strukturált felület UV és fagyálló, nem sóálló csak gyalogos forgalomra, járművel nem járható! lkalmazási területek: teraszok, télikertek, utak, átjárók, belső uddvarok árkádok, szabadon álló és határolt lépcsők, telekhatárolások, szabadon álló kerti és díszfalak Szín: beige-melírozott Travero lépcsőelem lerakása. 350 ~300 ~ cca 2% ~160 Trassos, flexibilis ragasztó mm Fagybiztos rétegek RDSTONE Fogadó beton alépítmény 162

163 RDSTONE /Travero falrendszer S EMMELROCK PREMIUM radstone Travero falrendszer (IC) Normálkő Fedkő Félkő Fedlap : 40x20 cm Vastagság: 15 cm Szín: beige-melírozott Tömeg: 23 kg/db Szükséglet: 16 db/m 2 : 40x20 cm Vastagság: 15 cm Szín: beige-melírozott Tömeg: 26 kg/db Szükséglet: 16,67 db/m 2 : 20x20 cm Vastagság: 15 cm Szín: beige-melírozott Tömeg: 13 kg/db Szükséglet: 33,34 db/m 2 : 50x23 cm Vastagság: 5 cm Szín: beige-melírozott Tömeg: 12 kg/db Szükséglet: 8,69 db/m Oszlopkő : 30x30 cm Vastagság: 15 cm Szín: beige-melírozott Tömeg: 21 kg/db Szükséglet: 11,11 db/m Oszlop fedkő 350 : 35x35 cm Vastagság: 5 cm Szín: beige-melírozott Tömeg: 12,6 kg/db Szükséglet: 8,16 db/m 2 Tulajdonságok: sokoldalúan felhasználható az egymásra épülő elemrendszer miatt strukturált felület UV és fagyálló, nem sóálló csak gyalogos forgalomra, járművel nem járható! lkalmazási területek: teraszok, télikertek, utak, átjárók, belső uddvarok árkádok, szabadon álló és határolt lépcsők, telekhatárolások, szabadon álló kerti és díszfalak Szín: beige-melírozott Megjegyzés: Max. 7 sor magas falat lehet belőle építeni! megfelelő betonnal történő kiöntés C20/25 vasalás és csömöszölés a beépítés során murvából kevert beton használata és a gyenge beton minőség az elemek töréséhez vezethet, ezért ezek használata tilos! oldalt nyíló nagykapu nem szerelhető az oszlopokra 85 cm 65 cm cm 80 cm 1. Normálkő 2. Fedkő 3. Félkő 4. Fedlap 5. Oszlopkő 6. Oszlop fedkő RDSTONE 163

164 RDSTONE /Woven S EMMELROCK PREMIUM radstone Woven 3,8-4,2 cm vastag (IC) Woven alapcsomag - 5,65 m 2 Woven lap - 50 db 45,5x23 cm beige Woven díszítő kő - 50 db 10x10 cm kékesfekete Tulajdonságok: szövetmintás UV és fagyálló, nem sóálló csak gyalogos forgalomra, járművel nem járható! Szín: beige-kékesfekete Megjegyzés: csak 5,65 m 2 -es csomagban kínáljuk! lkalmazási területek: teraszok télikertek utak átjárók belső uddvarok árkádok Kötésminta. Kizárólag így fektethető! RDSTONE 1. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 164

165 RDSTONE /lue Lias S EMMELROCK PREMIUM radstone lue Lias lapok 3,3-3,6 cm vastag (IC) lue Lias alapcsomag 6,6 m 2 3 db 80x60, 4 db 80x40, 3 db 60x60, 9 db 60x40, 4 db 40x40 Tömeg: 73 kg/m 2 Megjegyzés: csak alapcsomagban kínáljuk, vegyes méretek! lue Lias barázdált díszítőlap Lapvastagság: 3,5 cm : 80x20 cm Tömeg: 12 kg/db 220 cm lue Lias szegélykő : 45x15x15 cm 300 cm Tulajdonságok: strukturált felület UV és fagyálló, nem sóálló csak gyalogos forgalomra, járművel nem járható! Szín: kékesszürke lkalmazási területek: teraszok télikertek utak átjárók belső uddvarok, árkádok Kötésminták. 60x60 60x40 80x60 60x40 60x60 80x40 40x40 60x40 40x40 60x40 60x40 60x60 60x40 80x40 40x40 40x40 60x40 60x40 80x40 RDSTONE 60x40 80x60 80x60 80x40 1. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 2. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 165

166 Jegyzet 166 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

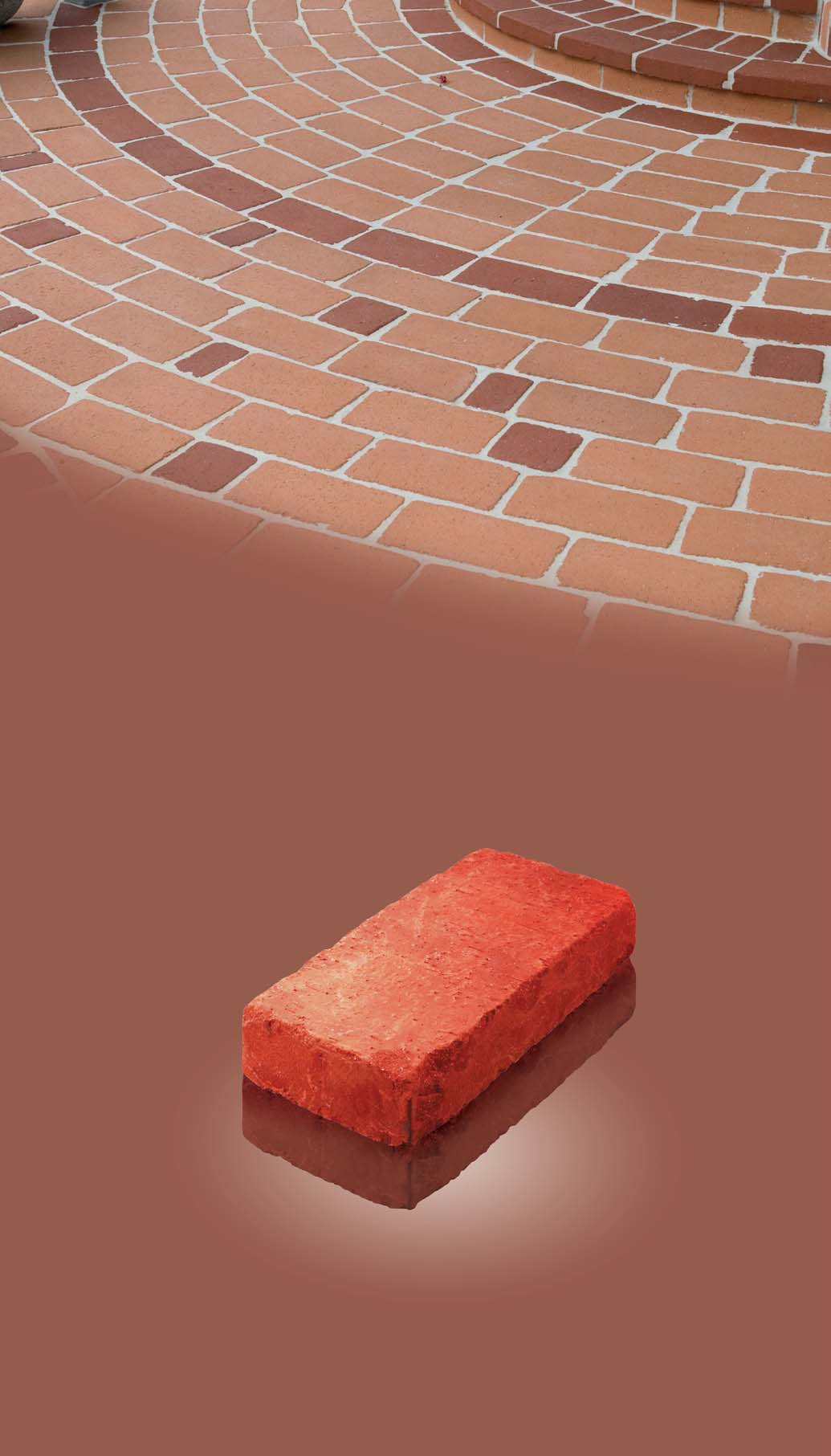

167 TERC Térburkoló klinkertéglák 167

168 Klinkertégla - természet terméke reneszánszát elő klinkertégla, mint kerti burkolat évtizedek óta nagy népszerűségnek örvend. Sajátos színvilága, tartóssága semmi máshoz nem hasonlítható egyedi megjelenést és hangulatot teremt. Napjainkban egyre többször használunk természetes burkolóanyagokat a járófelületeken a mediterrán - antik hangulat eléréséhez, köztük ezt a kiváló anyagot is. klinkertégla mind a családi házak, mind a közterek vonatkozásában is jó megoldás, hiszen lépcsők, markáns szegélyek, falak, padok, teraszok és nem utolsó sorban nagyobb terek kialakításánál is használható. Minden más burkolóanyaggal harmónikusan összeépíthető, variálható. z alépítménytől és a klinker vastagságától függően járműforgalommal is terhelhető! TERC klinkertégla - a tradícionális építőanyag Égetett téglákat azóta használ az ember útburkolatok és falak kialakítására, amióta egyáltalán foglalkozik építészettel. Erről mintegy 5000 éves téglafalak és tégla útburkolatok tanúskodnak. térburkoló klinkertéglának nálunk is több száz éves hagyománya van akárcsak Európa északi országaitól egészen a déli Olaszországig és Spanyolországig. TERC klinkertegla - a természetből származó építőanyag klinkertéglák a színárnyalatukat meghatározó speciális agyagfajtákból, színezőanyagok, vegyszerek hozzáadása nélkül, igen magas - kb C-os - égetési hőmérsékleten készülnek. z igen jól előkészített (zömített) agyag az olvadáspont közelében átalakul, és létrejön a nagyon kemény, fagynak és olvasztósóknak ellenálló klinkertégla, amely egyúttal a kereskedelemben kapható összes tisztítószernek, lúgnak, UVsugárzásnak és a legtöbb savnak is kiválóan ellenáll. Mindez a klinkertéglát hosszú élettartamú, értékálló és tartós építőanyaggá teszi. TERC klinkertégla - az univerzálisan használható építőanyag Klinkertégla burkolaton veszély nélkül lehet járni és közlekedni, az érdes felület rendkívül magas fokú védelmet nyújt a megcsúszás ellen. klinkertéglák azonban elsősorban a legtöbb vegyszerrel szembeni érzéketlenségük, valamint az igen nagy nyomószilárdságuk révén alkalmasak a legnagyobb igénybevételek elviselésére is. TERC TERC klinkertégla - a kombinálható építőanyag térburkoló klinkertéglak a fentieken túl igen jól kombinálhatok egyéb térburkoló anyagokkal. Példaként a terméskövek különböző fajtáival való vegyes felhasználásból izgalmas formatervezési lehetőségek adódhat-nak. különféle térburkoló anyagokkal kombinált felhasználás esetén a munkát tapasztalt szakembernek kell elvégeznie. 168

169 TERC PENTER KLINKER TERC és PENTER KLINKER térburkoló klinker téglák (IC). Egyenes élű klinkerek * csak rendelésre! Terca Landhaus, sima Terca Landhaus, érdes Terca Landhaus, antik 26x14x5 cm 26x14x5 cm 26x14x5 cm Terca Piazza, sima * Terca Piazza, érdes Terca Siena, érdes Terca Siena, antik 24,5x12x6,5 cm 24,5x12x6,5 cm 25x12x5 cm 25x12x5 cm Terca Piccolo, érdes * Terca Piccolo, antik * Terca Doppio, érdes Terca Doppio, antik 20,5x10x5 cm 20,5x10x5 cm 20,5x20,5x5 cm 20,5x20,5x5 cm Fózolt, élletöréses klinkerek Terca lt Schwerin, érdes Terca aalberge, érdes Terca Holstein, érdes Terca Dresden, érdes 24x11,8x5,2 cm 24x11,8x5,2 cm 20x10x5,2 cm 20x10x5,2 cm Penter Klinker, érdes 24x11,8x7,1 cm Penter Klinker, érdes 24x11,8x5,2 cm 118 TERC 169

170 Térburkoló klinkertégla választék SIEN vöröstarka, érdes homoksárga, érdes vöröstarka, antik világosvörös, antik : 25x12x5 cm Súly: kb. 3,3 kg/db nyagszükséglet: 31 db/m 2 Raklapon: 301 db PICCOLO vörös, érdes* vörös, antik* világosvörös, érdes* világosvörös, antik* : 20,5x10x5 cm Súly: kb. 2,3 kg/db nyagszükséglet: 46 db/m 2 *Csak rendelésre gyártjuk! DOPPIO Raklapon: érdes 392 db, antik 400 db vörös, érdes világosvörös, érdes vörös, antik világosvörös, antik : 20,5x20,5x5 cm Súly: kb. 4,7 kg/db nyagszükséglet: 23 db/m 2 Raklapon: érdes 204 db, antik 196 db LNDHUS vörös, érdes vörös, sima világosvörös, sima vörös, antik : 26x14x5 cm Súly: kb. 4 kg/db nyagszükséglet: 26 db/m 2 Raklapon: 300 db PIZZ TERC vörös, érdes világosvörös, érdes* vörös, sima* világosvörös, sima* : 24,5x12x6,5 cm Súly: kb. 4,1 kg/db nyagszükséglet: 32 db/m 2 Raklapon: 300 db *Csak rendelésre gyártjuk! 170

171 Térburkoló klinkertégla választék lt Schwerin vörösbarna : 24x11,8x5,2 cm Súly: kb. 3,2 kg/db nyagszükséglet: 34 db/m 2 Raklapon: 432 db aalberge világosvörös, érdes : 24x11,8x5,2 cm Súly: kb. 3,2 kg/db nyagszükséglet: 34 db/m 2 Raklapon: 432 db Holstein barnástarka, érdes : 20x10x5,2 cm Súly: kb. 2,3 kg/db nyagszükséglet: 48 db/m 2 Raklapon: 468 db Dresden antracitbarna, érdes : 20x10x5,2 cm Súly: kb. 2,3 kg/db nyagszükséglet: 48 db/m 2 Raklapon: 468 db Penter Rot Penter Gelbbunt vörös, érdes sárgásbarna, érdes TERC : 24x11,8x7,1 cm Súly: kb. 4,5 kg/db nyagszükséglet: 34 db/m 2 : 24x11,8x5,2 cm Súly: kb. 3,2 kg/db nyagszükséglet: 34 db/m 2 Raklapon: 312 db Raklapon: 432 db 171

172 Térburkoló klinkertégla műszaki adatok dat mértékegység Siena Piccolo Doppio Landhaus Piazza ek mm 250x120x50 205x100x50 205x205x50 260x140x50 245x120x65 Tömeg kg/db 3,3 2,4 4,8 4,0 4,1 Térfogatsúly kg/m Nyomószilárdság N/mm Fagyálló képesség - M25 M25 M25 M25 M25 Nedvszívó képesség % < - 8 < - 8 < - 8 < - 8 < - 8 Szükséglet burkolótéglából db/m Szükséglet a fugázóanyagból l/m 2 2,9 (5,6) 3,5 (6,7) 2,4 (4,5) 1,7 (3,2) 2,5 (4,8) dat mértékegység lt Schwerin aalberge Holstein Dresden Penter Penter ek mm 240x118x52 240x118x52 200x100x52 200x100x52 240x118x71 240x118x52 Tömeg kg/db 3,2 3,2 2,3 2,3 4,0 3,2 Térfogatsúly kg/m Nyomószilárdság N/mm Fagyálló képesség - M25 M25 M25 M25 M25 M25 Nedvszívó képesség % < - 6 < - 6 < < - 6 < - 6 Szükséglet burkolótéglából db/m Szükséglet fugázóanyagból l/m 2 2,9 (5,6) 2,9 (5,6) 3,5 (6,7) 3,5 (6,7) 1,7 (3,2) 2,9 (5,6) Térburkoló klinkertéglák TERC Piazza 25,0x12,0x6,5 cm TERC Siena 25,0x12,0x5,0 cm TERC Landhaus 26,0x14,0x5,0 cm TERC Piccolo 20,5x10,0x5,0 cm (csak rendelésre) TERC Doppio 20,5x20,5x5,0 cm TERC lt Schwerin 24,0x11,8x5,2 cm TERC aalberge 24,0x11,8x5,2 cm TERC Holstein 20,0x10,0x5,2 cm TERC Dresden 20,0x10,0x5,2 cm PENTER Rot 24,0x11,8x5,2 cm PENTER Gelbbunt 24,0x11,8x5,2 cm PENTER Rot 24,0x11,8x7,1 cm PENTER Gelbbunt 24,0x11,8x7,1 cm Szabványok Wienerberger TERC térburkoló és falazó klinkertéglák megfelelnek az alábbi harmonizált európai szabványoknak: - MSZ EN 1344 (térburkoló téglák) - MSZ EN (falazó téglák) térburkoló klinkertéglák feldolgozására érvényesek továbbá a vonatkozó útügyi előírások (e-ut ). További információk: Pál Péter építési szaktanácsadó- Tel.: 30/ , peter.pal@semmelrock.hu Klinkertégla kötési tudnivalók TERC Minden geometrikus térburkoló kötéshez, vagyis a futósoros kötésen kívül az összes többi kötésfajtához a fuga lehetséges szélességét a leszállított térburkoló klinkertéglák alapján kell meghatározni. Ez a fugaszélesség a klinkertégla hossza és a klinkertégla szélességének kétszerese közötti különbséggel egyenlő. TERC Landhaus (14x26x5 cm) csak futósoros kötéssel fektethető; geometrikus kötések használata kizárt! következő fugaszélességek betartását javasoljuk: Kötetlen építési mód: 3-5 mm (homokágyba fektetés) Kötött építési mód: 5-10 mm (ragasztás) Figyelem: az élek sérülékenysége miatt az anyagmozgatás fokozott figyelmet igényel! z érdes járófelületű klinkertéglákat az enyhén domború oldalukkal felfelé kell fektetni, az előoldalán látható nyílnak felfelé kell mutatnia. (Ez a domborulat nem képez reklamációs alapot.) sima járófelületű klinkertéglákat a logóval jelölt oldalukkal lefelé kell fektetni. Mindig a megfelelő klinker fugázókat és habarcsokat, ragasztókat használják! 172

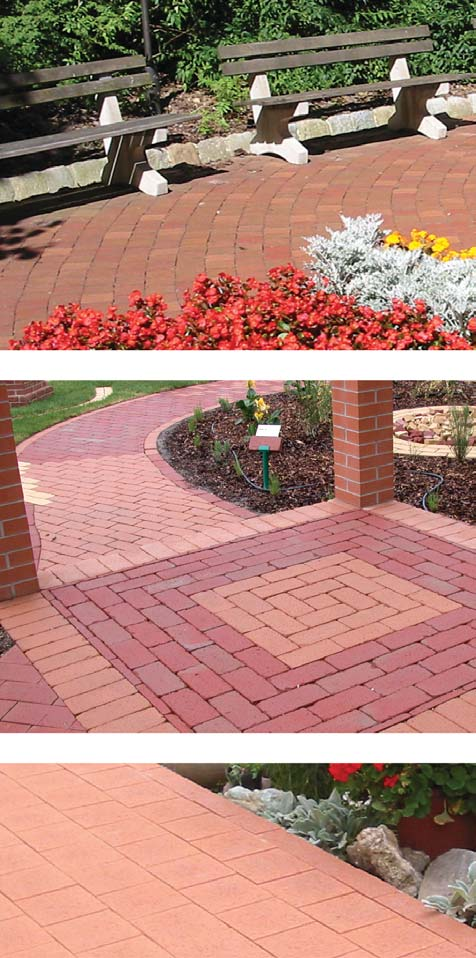

173 Térburkoló klinkertégla kötésminták Futókötés Parkettakötés Könyökkötés Halszálkakötés Futósoros és vakkötés Vadkötés TERC Futósoros kötés Vadkötés 173

174 Térburkoló klinkertégla fektetése TERC Fektetés habarcságyba térburkolók habarcságyba való fektetése aljzatbetonra ajánlott. köveket egy 5-8 mm fugával 20 mm habarcsba célszerű rakni. Ez segíti a kő és az ágy együtt dolgozását, valamint megkönnyíti a fugák kitöltését. 10 mm fugaszélesség, de min. 50 mm a fugák kitöltése 50 mm-es Landhaus vagy 65 mm-es Siena, illetve Piazza térburkoló tégla mm habarcságy ljzatbeton 2 %-os esés Fólia (PE) cm tömörített fagyálló kavics feltöltés ragasztás és fugázás során ajánlott a megfelelő minőség eléréséhez a zsákos, kész anyagok használata! 25 m 2 -enként dilatációs hézag kialakítása kötelező maximum 6 méteres hosszúságban, melyeket előre pontosan meg kell tervezni! 1. z aljzatbeton letisztítása és előnedvesítése, esetleg kellősítése habarcságyat cementhabarcsból (1 rész portlandcement: 3 rész mosott homok (0/5) vagy cement készhabarcs) a teljes felületre felhordjuk és a tervezett lejtésnek megfelelően lehúzzuk. 2. Habarcságy helyett a kivitelezés ragasztással is megoldható ragasztót az aljzatbetonra terített aljzatkiegyenlítő rétegre kell felhordani, fogazott simítókanállal. ragasztónak trassos, flexibilis, középágyasnak kell lennie. 3. klinkertéglák elhelyezése klinkertéglákat a még nedves habarcságyba a síkfelület tartására gondosan odafigyelve lehelyezzük és gumikalapácssal könnyedén beütögetjük. z elemek elhelyezését követő 2-3 napos száradási idő után a fugákat ki kell tölteni. Ehhez hígfolyós helyszíni cementhabarcsot kell készíteni. Helyszínen kevert cementhabarcs helyett használható készhabarcs vagy csempe fugázó is. keverőgéppel jól átkevert, hígfolyósra készített habarcsot a fugázatlan burkolatra öntjük és gumis lehúzóval egyenletesen szétterítjük. Minimum 15, de nem több, mint 30 perces pihentetés után a fugákat ismét ki kell tölteni habarccsal. fugázóhabarcsot gumis lehúzóval vagy eresztékgyaluval tömören bedolgozzuk a fugákba és végül a fugákra átlósan lehúzzuk. Fektetés homokágyba z alépítmény és a szegélyezés elkészülte után következik a Terca burkolótéglák fektetése. 1. homokágy kialakítása homok vagy zúzottkő felhordása a tömörített kavicsrétegre. finom részecskéktől mentes zúzottkő előnye a gyorsabb vízelvezetés, könnyű és gyors javíthatóság. 2. vezetőlécek beállítása Úgy, hogy a későbbiekben a kész burkolat a tervezett lejtéssel rendelkezzen. 3. Lehúzás Két vezetőléc segítségével a homokot egyenletesen, simítóléccel le kell húzni, majd a vezetőléceket el kell távolítani. homokban keletkező vájatok homokkal kitöltendők. z egyenletesre simított homokágyra nem szabad rálépni. 4. z első sor térburkoló klinker lerakása lerakás a burkolandó felület egyik egyenes oldalán, kb. 4 mm fugázandó hézaggal kezdődjék, amelyhez derékszögben, kb. 1,5 méterenként az illesztési hézag egyenesen tartásának biztosításához zsinórt kell kifeszíteni. Ennek során úgy kell dolgozni, hogy a homokágyra ne lépjünk rá. z első sort nem ajánlatos közvetlenül a falnál vagy peremnél, azokkal párhuzamosan kezdeni, mivel az egyenetlenségek vagy a nem teljesen sík falrészek azután az egész burkolt felületre hatással lesznek, amelyeket utólag már nem lehet kijavítani. z első téglasort 1 m távolságban pontosan merőleges irányban érdemes elkezdeni. z esetleges egyenetlenségek ezután optikai úton hibátlanul kiegyenlíthetőek. 5. lerakás folytatása lehúzást és a burkolóelemek elhelyezését szakaszonként (kb. 2 méterenként) kell elvégezni úgy, hogy mindig a már lerakott burkolatról dolgozzunk. 6. Fugázás Tömörítés után a fugákba ismételten fugahomokot kell bedolgozni. 174

175 Térburkoló klinkertégla fektetése Homokágyba helyezés - méretezés különböző terhelésű osztályokra mm fugaszélesség TERC térburkoló klinkertéglák mm 1. Gyalogos és kerékpárutak, felületek kialakítása kerti téglaburkoló klinkertéglákkal (3-5 mm fugaszélesség, fugahézagok kitöltése kvarchomokkal 0-2 mm vastagságban) mm 1. TERC téglaburkoló klinkertéglák 2. folyami homok aluminát- és mészadalék nélkül (szemcsenagyság 0-7 mm), esetleg zúzottkő (3-7 mm) 3-5 cm vastagságban 3. kavics hordozóréteg (fagyálló) (0-3 mm szemcsenagyság), cm vastagságban TERC térburkoló klinkertéglák mm mm mm 2. Személygépkocsival járható utak kialakítása teherbíró térburkoló klinkertégla felhasználásával 1. TERC térburkoló klinkertégla 2. folyami homok aluminát- és mészadalék nélkül (szemcsenagyság 0-7 mm), esetleg zúzottkő (3-7 mm) 3-5 cm vastagságban 3. mechanikai teherhordó réteg zúzottkőből 0-18 mm szemcsenagyság, 5-10 cm vastagság (teherhordó réteg) 4. fagyálló kavicsréteg 0-35 (0-70) mm szemcsenagyság, cm rétegvastagság TERC térburkoló klinkertéglák mm mm cca-500 mm 3. Tehergépjárművekkel járható utak, felületek kialakítása teherbíró térburkoló klinkertégla felhasználásával 1. TERC térburkoló klinkertégla 2. folyami homok aluminát- és mészadalék nélkül (szemcsenagyság 0-7 mm), esetleg zúzottkő (3-7 mm) 3-5 cm vastagságban 3. mechanikai teherhordó réteg zúzottkőből 0-18 mm szemcsenagyság cm vastagság (teher hordó réteg) 4. fagyálló kavicsréteg 0-35 (0-70) mm szemcsenagyság, kb. 50 cm rétegvastagság Kivitelezési tanácsok - hasznos tudnivalók z áru megérkezésénél mindig vegye át a terméket minőségileg és mennyiségileg is! Egyből oda rakassa, ahol nincs útban és közel van a felhasználáshoz! vágási veszteség általában 3-4%! Egyszerre több raklapról építse be a klinkereket, ezzel a színvilága egyöntetűbb lesz! szegélyezés lehetőség szerint a klinkerek saját anyagával történjen! vágásoknál antik klinkereknél használjon kőroppantót és a letört éleket egy kicsit kalapácscsal antikolja meg. sima felületű klinkereket vizes vagy gyémántvágóval szabja a kívánt méretre! Fuga nélkül a kő nem rakható! Kötetlen építési módnál, minimum 3-5 mm-es fugát kell alkalmazni. Kötött építési módnál minimum 5-10 mm-es fuga ajánlott. Ragasztáshoz, fugázáshoz trassos középágyazású, flexibilis ragasztót használjon! besöpréshez 0-4 mm-es anyagot használjon, így a kövek stabilabbak és a vízelvezetés is jobb! Meszes-aluminátos alépítményt és meszes besöprőanyagot ne használjon! (pl. telki murva, dráva menti homok stb.) 4,5 cm-es klinker autóval nem járható! Klinkerolaj használatát nem javasoljuk. Speciális kérdésekkel, egyedi rendelésekkel kapcsolatban írjon a: klinker@semmelrock.hu-ra, vagy érdeklődjőn telefonon a 30/ es számon. TERC 175

176 Térburkoló klinkertégla szegélyezés homokágyba helyezett burkolatok esetében különös figyelmet kell szentelni a burkolt felületek szegélyeinek kialakítására. Összefüggő átmenetet kell képezniük a burkolat és a környező felületek között, és egyben biztosítaniuk kell az egyes téglákat az oldalirányú elmozdulás ellen. leghatékonyabb megoldást a szegélyek jelentik. szegélyek kialakításához leggyakrabban a térburkoló klinkertéglát vagy a teljes TERC Klinker szegélyköveket használják. Megfelelő és nagyon kellemes anyag a szegélyek kialakításához a természetes kő (bazaltkő, gránitkő, stb.). szegélyt minden esetben betonba kell ágyazni. Kivételt csak a gyalogosoknak szolgáló felületek képezhetik, amelyeket egyoldalú külső cementhabarccsal is rögzíthetünk. Szegély egy vonalban a burkolt felülettel Két, nem azonos magasságú felület választóvonala, egyoldalúan lerakott szegélykövekből kialakított szegély. Szegély kb. 2 cm-rel a burkolt felület fölött Élre állított klinkertéglából kialakított szegély Szegély kb. 2 cm-rel a burkolt felület alatt Magas szegély vízelvezető csatornával kiegészítve Szegély a ferde irányban lerakott burkolótéglából Élre állított klinkertéglából kialakított szegély, a burkolat kialakításához direkt TERC Klinker szegélykövet használtak TERC 176

177 Lépcsőépítés térburkoló klinkertéglával lépcsők burkolása TERC térburkoló klinkertéglával jelentős szakmai készséget igényel. Ha hibátlan eredményt akarunk elérni, nagyon pontosan és precízen kell dolgoznunk. lépcsőket a következő szabály szerint tervezik: kétszeres fokmagasság + a járólap szélessége = a lépés hossza 63 cm. TERC térburkoló klinkertégla formája erre a célra egyenesen ideális. TERC térburkoló klinkertégla (esetleg TERC Klinker szegélykő teljes) felhasználásával kialakított lépcsőket többnyire beton aljzaton valósítják meg, amelynek fokait a felhasznált téglatípus méreteihez kell igazítani. kerti lépcsők vagy kerti járdák fokai közvetlenül a terepen homokágyba helyezve alakíthatók ki ugyanúgy, ahogy maga a járda % Lépcsők beton aljzaton Ebben az esetben tulajdonképpen a beton lépcsőfokok habarcságyba történő burkolásáról van szó. Kizárólag TERC burkolatokra alkalmas kész, trassz-tartalmú habarcskeverékek és fugázó habarcsok használatát javasoljuk. téglákat a szilárd konzisztenciájú habarcságyba rakjuk le. Elsőként a homloklapra helyezzük a téglákat. Ezután következik a járófelületek - járólapok burkolása, miközben a habarcsot szétterítjük egészen a homloklapok tégláinak elülső szélére. téglák lerakását a lépcső oldalsó szélétől kezdjük. lépcső járófelületének szélét képező téglákat vagy a homloklap szélével egyvonalban helyezhetjük el, vagy azzal enyhe átfedésben. Minél pontosabban hordjuk fel és terítjük szét a habarcságyat, annál tisztábban tudunk dolgozni. téglák helyzetét vízmértékkel és gumikalapáccsal módosíthatjuk. Természetesen azzal is könnyíthetjük a munkánkat a fugák kialakításánál rövid alumínium szögletvas alkalmazásával. Néhány nappal a lerakás után hozzáláthatunk a fugázáshoz. fugázás, hasonlóképpen, ahogy a padlóburkolás esetén, két módon végezhető a felhasznált burkolati felület alapján. fugázás és tisztítás munkafolyamata és elvei azonosak az előző részben leírtakkal. Teherbíró TERC Piazza burkolótégla felhasználásával 2 x 14,0 + 35,0 = 63 cm Teljes TERC Siena burkolótégla felhasználásával 2 x 13,0 + 38,0 = 64 cm 2% , ,5 0,5 0, ,5 15,5 5 10,5 5 10,5 2% % 3 TERC TERC Landhaus burkolótégla felhasználásával 2 x 15,5 + 32,0 = 63 cm TERC Landhaus burkolótégla felhasználásával 2 x 18,0 + 27,0 = 63 cm 177

178 Jegyzet 178 Termékgyártás és vevőszolgálat: 2364 Ócsa, ajcsy-zsilinszky út 108., Tel.: 29/ , fax: 29/ Felsőzsolca, Szikszai út 1. (Ipari Park), Tel.: 46/ , fax: 46/

179 Tartalomjegyzék -Z ppia antica ppia antica kombi RTE - Pest uda kockakő ehaton térkő eton folyóka lokklépcső radstone lue lias radstone Deszka betonlapok radstone Madoc radstone Milldale radstone Mountain block radstone Old town járólapok radstone Old town körkő radstone Old town tipegő radstone Old town lépcsőelem radstone Travero radstone Woven CRTexklusiv CRTstyle Castello antico Castello kerítéselem Castello szegély Citytop Citytop kombi Classico térkő Classico paliszádok Classico sorszegély Corona rillant Country kombi Einstein Flori Fodorkő Gramini Gyeprácskövek Il Campo kombi Kerti lapok Kerti lépcsők Kerti szegélyek La Linia kiegészítők La Linia kombi La Linia lapok La Linia térkő Mini növényedény Muro antico Nardo Naturo Oszlopzsalukő ÖKOgreen Pastella kombi Pastella lapok Pastella térkő Pereston Picola Picola Party Relaxo kombi Siena2 kombi Signum XXL Szolár-fény térkőlámpa Süllyesztett útszegély Szimbólum Tartozékok, kiegészítők TERC / PENTER KLINKER Umbriano Univerzális hullámkő Útszegélyek Vindobona Vakvezető kő Zsalukő nyomdai hibákból eredő téves információkért felelősséget nem vállalunk! 179

180 SEMMELROCK STEIN+DESIGN URKOLTKŐ Kft. Központ: H-2364 Ócsa, ajcsy-zsilinszky út 108. Tel.: +36/29/ , fax: +36/29/ H-3561 Felsőzsolca, Szikszai út 1., Ipari Park Tel.: +36/46/ , fax: +36/46/ Semmelrock Group tagja -csoport tagvállalata
