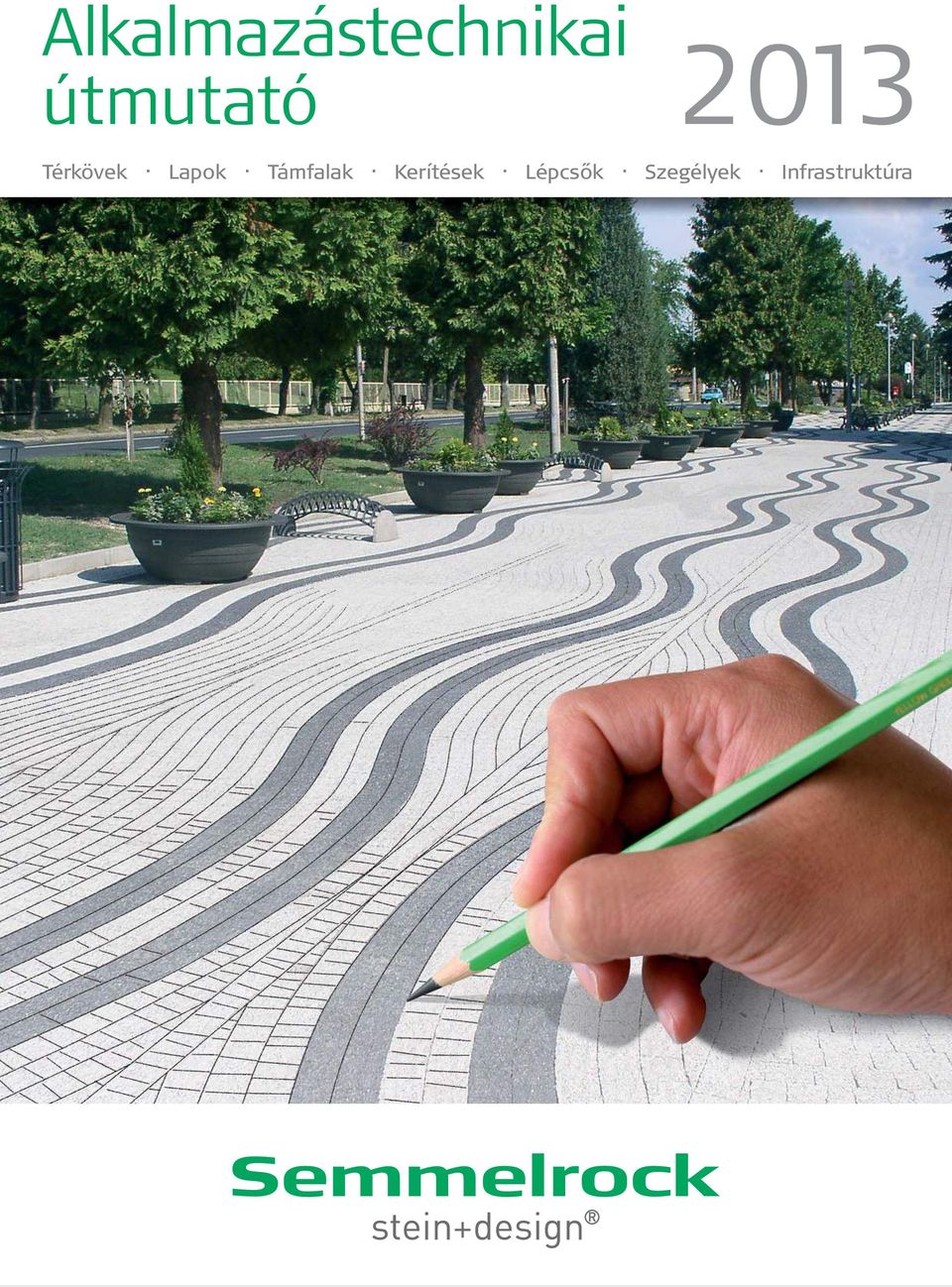

1 lkalmazástechnikai útmutató Térkövek. Lapok. Támfalak. Kerítések. Lépcsok. Szegélyek. Infrastruktúra

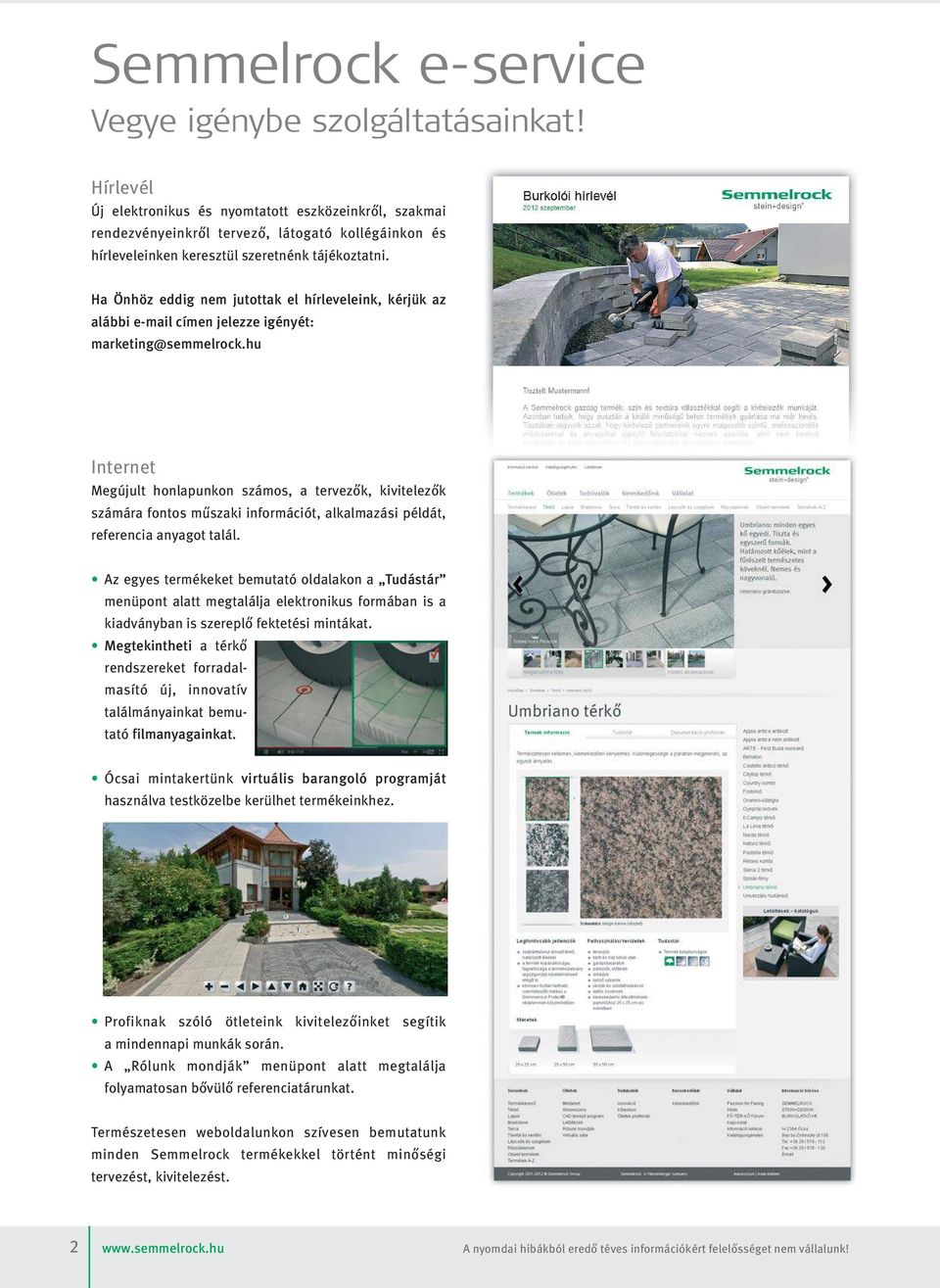

2 Semmelrock e-service Vegye igénybe szolgáltatásainkat! Hírlevél Új elektronikus és nyomtatott eszközeinkről, szakmai rendezvényeinkről tervező, látogató kollégáinkon és hírleveleinken keresztül szeretnénk tájékoztatni. Ha Önhöz eddig nem jutottak el hírleveleink, kérjük az alábbi címen jelezze igényét: Internet Megújult honlapunkon számos, a tervezők, kivitelezők számára fontos műszaki információt, alkalmazási példát, referencia anyagot talál. z egyes termékeket bemutató oldalakon a Tudástár menüpont alatt megtalálja elektronikus formában is a kiadványban is szereplő fektetési mintákat. Megtekintheti a térkő rendszereket forradalmasító új, innovatív találmányainkat bemutató filmanyagainkat. Ócsai mintakertünk virtuális barangoló programját használva testközelbe kerülhet termékeinkhez. Profiknak szóló ötleteink kivitelezőinket segítik a mindennapi munkák során. Rólunk mondják menüpont alatt megtalálja folyamatosan bővülő referenciatárunkat. Természetesen weboldalunkon szívesen bemutatunk minden Semmelrock termékekkel történt minőségi tervezést, kivitelezést. 2

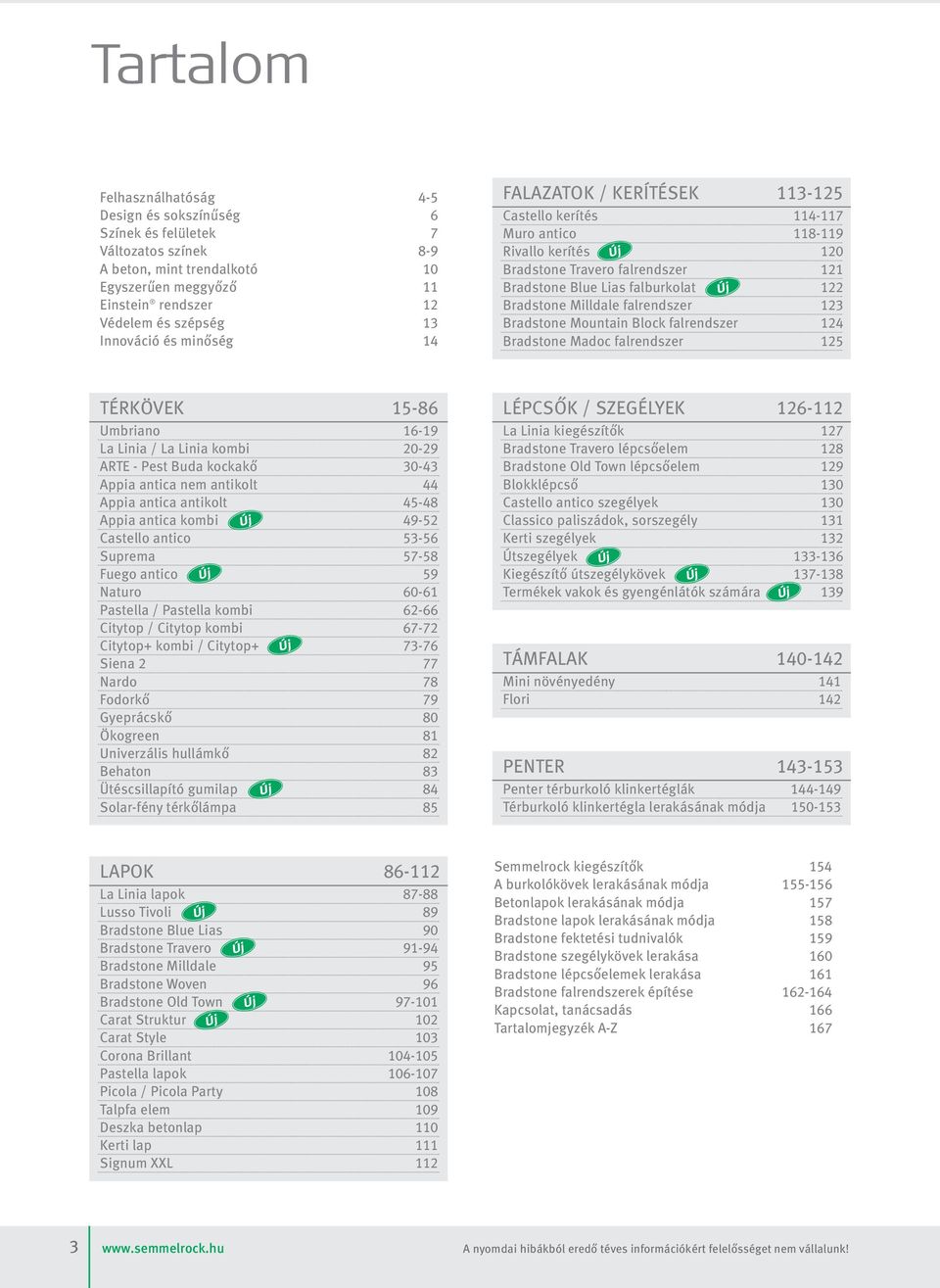

3 Tartalom Felhasználhatóság 4-5 Design és sokszínűség 6 Színek és felületek 7 Változatos színek 8-9 beton, mint trendalkotó 10 Egyszerűen meggyőző 11 Einstein rendszer 12 Védelem és szépség 13 Innováció és minőség 14 FLZTOK / KERÍTÉSEK Castello kerítés Muro antico Rivallo kerítés 120 radstone Travero falrendszer 121 radstone lue Lias falburkolat 122 radstone Milldale falrendszer 123 radstone Mountain lock falrendszer 124 radstone Madoc falrendszer 125 Új Új TÉRKÖVEK Umbriano La Linia / La Linia kombi RTE - Pest uda kockakő ppia antica nem antikolt 44 ppia antica antikolt ppia antica kombi Castello antico Suprema Fuego antico 59 Naturo Pastella / Pastella kombi Citytop / Citytop kombi Citytop+ kombi / Citytop Siena 2 77 Nardo 78 Fodorkő 79 Gyeprácskő 80 Ökogreen 81 Univerzális hullámkő 82 ehaton 83 Ütéscsillapító gumilap 84 Solar-fény térkőlámpa 85 Új Új Új Új LÉPCSŐK / SZEGÉLYEK La Linia kiegészítők 127 radstone Travero lépcsőelem 128 radstone Old Town lépcsőelem 129 lokklépcső 130 Castello antico szegélyek 130 Classico paliszádok, sorszegély 131 Kerti szegélyek 132 Útszegélyek Kiegészítő útszegélykövek Termékek vakok és gyengénlátók számára 139 Új TÁMFLK Mini növényedény 141 Flori 142 PENTER Penter térburkoló klinkertéglák Térburkoló klinkertégla lerakásának módja Új Új LPOK La Linia lapok Lusso Tivoli 89 radstone lue Lias 90 radstone Travero radstone Milldale 95 radstone Woven 96 radstone Old Town Carat Struktur 102 Carat Style 103 Corona rillant Pastella lapok Picola / Picola Party 108 Talpfa elem 109 Deszka betonlap 110 Kerti lap 111 Signum XXL 112 Új Új Új Új Semmelrock kiegészítők 154 burkolókövek lerakásának módja etonlapok lerakásának módja 157 radstone lapok lerakásának módja 158 radstone fektetési tudnivalók 159 radstone szegélykövek lerakása 160 radstone lépcsőelemek lerakása 161 radstone falrendszerek építése Kapcsolat, tanácsadás 166 Tartalomjegyzék -Z

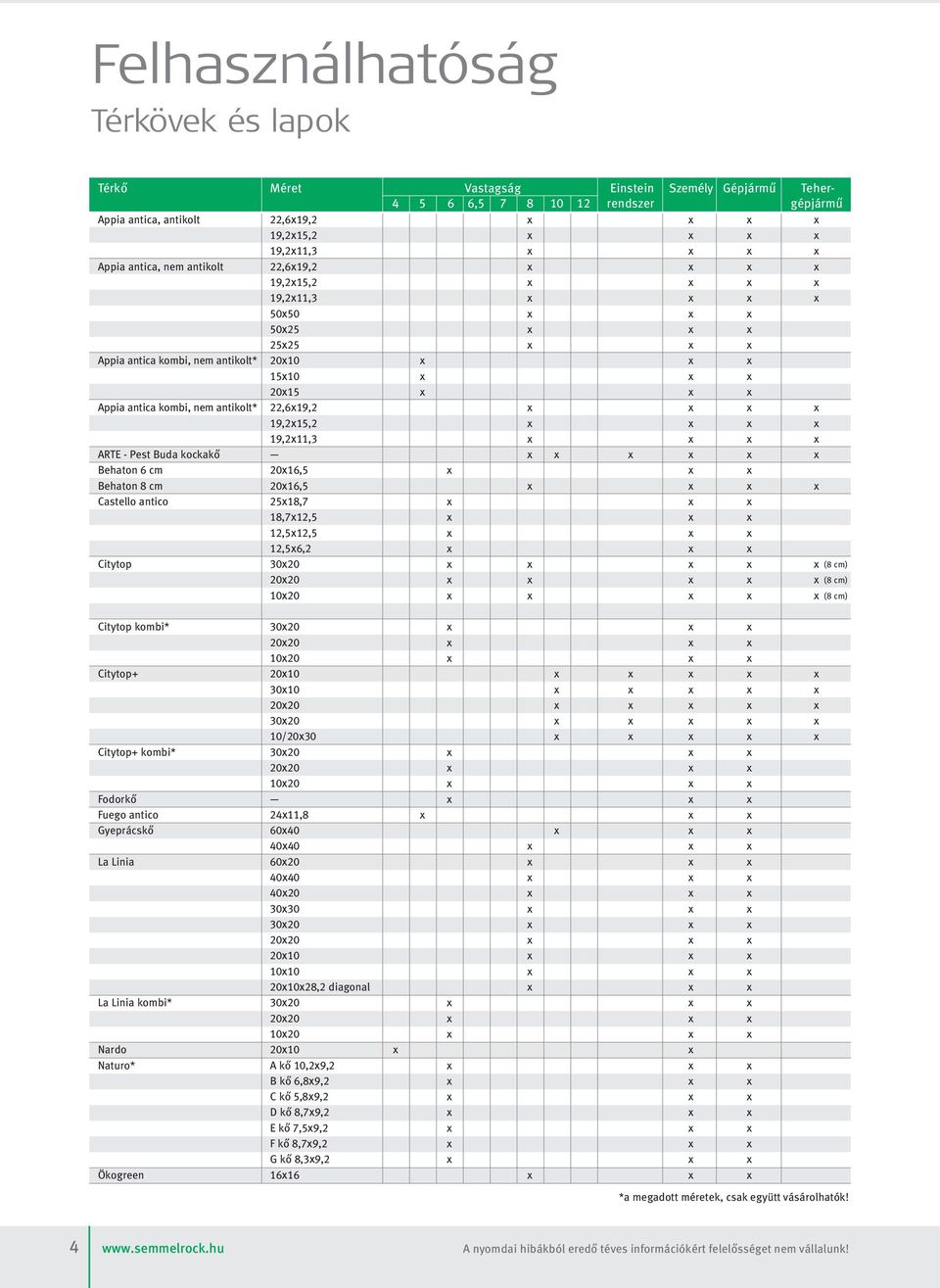

4 Felhasználhatóság Térkövek és lapok Térkő Vastagság Einstein Személy Gépjármű Teher , rendszer gépjármű ppia antica, antikolt 22,6x19,2 x x x x 19,2x15,2 x x x x 19,2x11,3 x x x x ppia antica, nem antikolt 22,6x19,2 x x x x 19,2x15,2 x x x x 19,2x11,3 x x x x 50x50 x x x 50x25 x x x 25x25 x x x ppia antica kombi, nem antikolt* 20x10 x x x 15x10 x x x 20x15 x x x ppia antica kombi, nem antikolt* 22,6x19,2 x x x x 19,2x15,2 x x x x 19,2x11,3 x x x x RTE - Pest uda kockakő x x x x x x ehaton 6 cm 20x16,5 x x x ehaton 8 cm 20x16,5 x x x x Castello antico 25x18,7 x x x 18,7x12,5 x x x 12,5x12,5 x x x 12,5x6,2 x x x Citytop 30x20 x x x x x (8 cm) 20x20 x x x x x (8 cm) 10x20 x x x x x (8 cm) Citytop kombi* 30x20 x x x 20x20 x x x 10x20 x x x Citytop+ 20x10 x x x x x 30x10 x x x x x 20x20 x x x x x 30x20 x x x x x 10/20x30 x x x x x Citytop+ kombi* 30x20 x x x 20x20 x x x 10x20 x x x Fodorkő x x x Fuego antico 24x11,8 x x x Gyeprácskő 60x40 x x x 40x40 x x x La Linia 60x20 x x x 40x40 x x x 40x20 x x x 30x30 x x x 30x20 x x x 20x20 x x x 20x10 x x x 10x10 x x x 20x10x28,2 diagonal x x x La Linia kombi* 30x20 x x x 20x20 x x x 10x20 x x x Nardo 20x10 x x Naturo* kő 10,2x9,2 x x x kő 6,8x9,2 x x x C kő 5,8x9,2 x x x D kő 8,7x9,2 x x x E kő 7,5x9,2 x x x F kő 8,7x9,2 x x x G kő 8,3x9,2 x x x Ökogreen 16x16 x x x *a megadott méretek, csak együtt vásárolhatók! 4

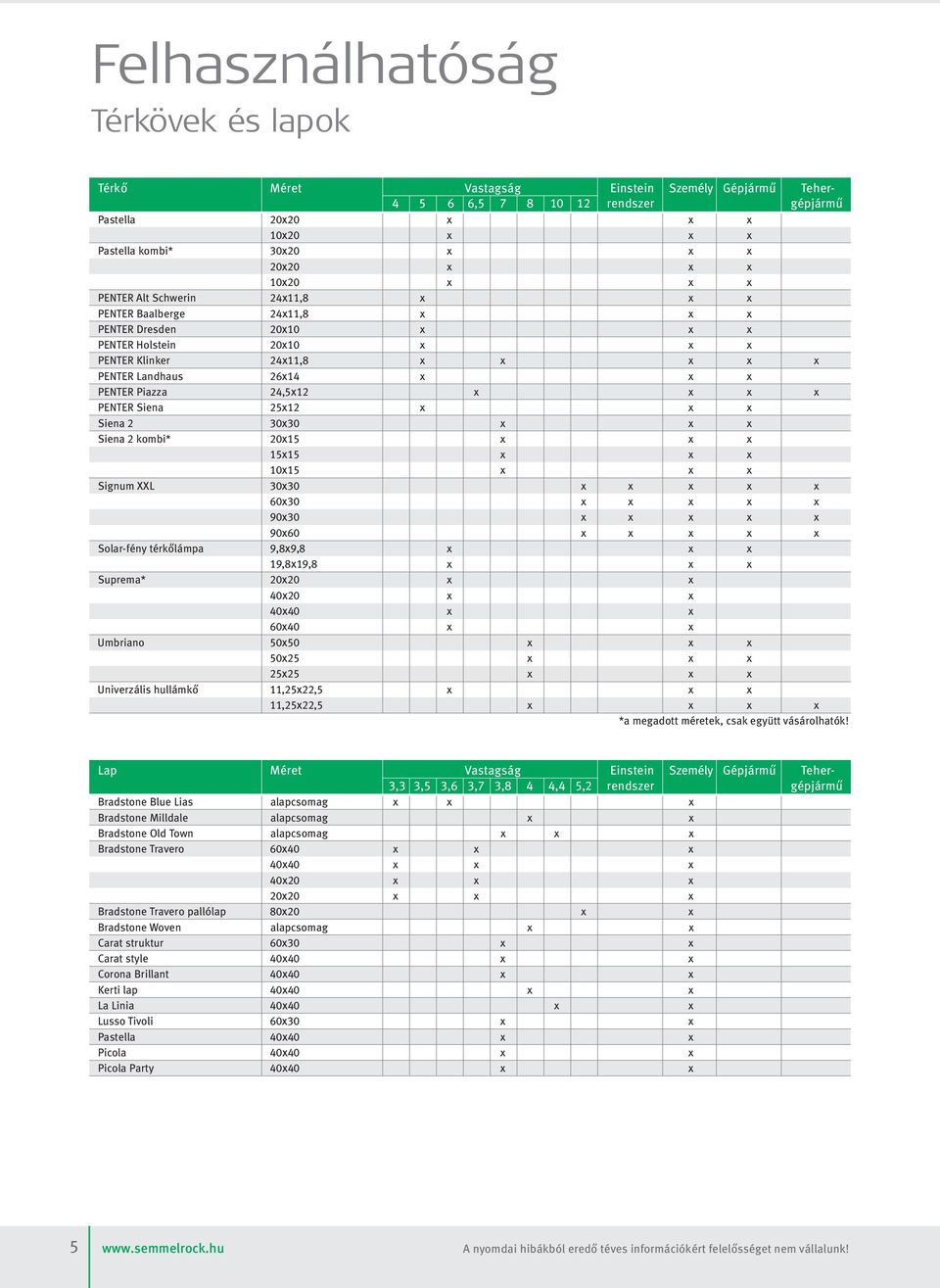

5 Felhasználhatóság Térkövek és lapok Térkő Vastagság Einstein Személy Gépjármű Teher , rendszer gépjármű Pastella 20x20 x x x 10x20 x x x Pastella kombi* 30x20 x x x 20x20 x x x 10x20 x x x PENTER lt Schwerin 24x11,8 x x x PENTER aalberge 24x11,8 x x x PENTER Dresden 20x10 x x x PENTER Holstein 20x10 x x x PENTER Klinker 24x11,8 x x x x x PENTER Landhaus 26x14 x x x PENTER Piazza 24,5x12 x x x x PENTER Siena 25x12 x x x Siena 2 30x30 x x x Siena 2 kombi* 20x15 x x x 15x15 x x x 10x15 x x x Signum XXL 30x30 x x x x x 60x30 x x x x x 90x30 x x x x x 90x60 x x x x x Solar-fény térkőlámpa 9,8x9,8 x x x 19,8x19,8 x x x Suprema* 20x20 x x 40x20 x x 40x40 x x 60x40 x x Umbriano 50x50 x x x 50x25 x x x 25x25 x x x Univerzális hullámkő 11,25x22,5 x x x 11,25x22,5 x x x x *a megadott méretek, csak együtt vásárolhatók! Lap Vastagság Einstein Személy Gépjármű Teher- 3,3 3,5 3,6 3,7 3,8 4 4,4 5,2 rendszer gépjármű radstone lue Lias alapcsomag x x x radstone Milldale alapcsomag x x radstone Old Town alapcsomag x x x radstone Travero 60x40 x x x 40x40 x x x 40x20 x x x 20x20 x x x radstone Travero pallólap 80x20 x x radstone Woven alapcsomag x x Carat struktur 60x30 x x Carat style 40x40 x x Corona rillant 40x40 x x Kerti lap 40x40 x x La Linia 40x40 x x Lusso Tivoli 60x30 x x Pastella 40x40 x x Picola 40x40 x x Picola Party 40x40 x x 5

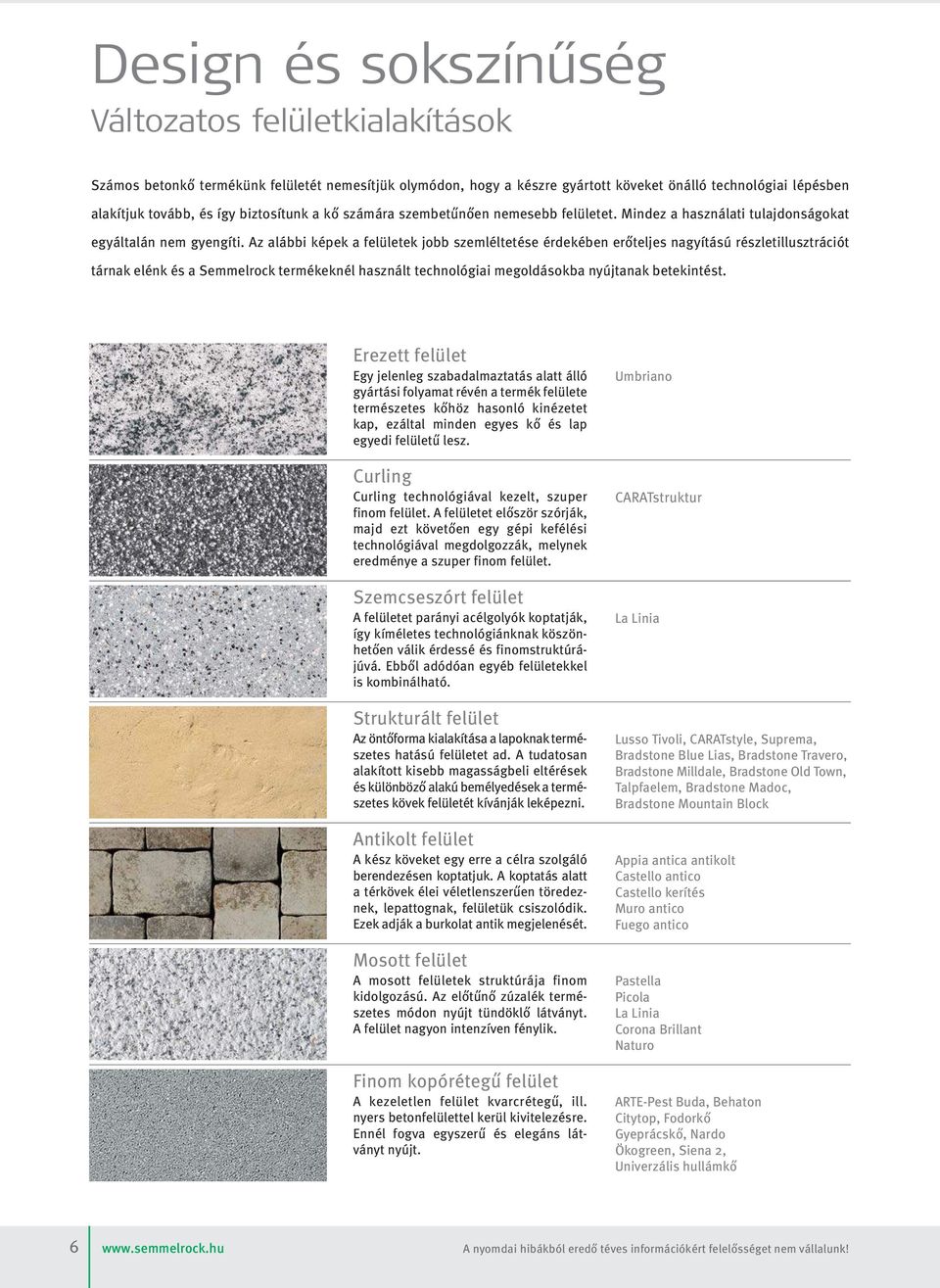

6 Design és sokszínuség Változatos felületkialakítások Számos betonkő termékünk felületét nemesítjük olymódon, hogy a készre gyártott köveket önálló technológiai lépésben alakítjuk tovább, és így biztosítunk a kő számára szembetűnően nemesebb felületet. Mindez a használati tulajdonságokat egyáltalán nem gyengíti. z alábbi képek a felületek jobb szemléltetése érdekében erőteljes nagyítású részletillusztrációt tárnak elénk és a Semmelrock termékeknél használt technológiai megoldásokba nyújtanak betekintést. Erezett felület Egy jelenleg szabadalmaztatás alatt álló gyártási folyamat révén a termék felülete természetes kőhöz hasonló kinézetet kap, ezáltal minden egyes kő és lap egyedi felületű lesz. Curling Curling technológiával kezelt, szuper finom felület. felületet először szórják, majd ezt követően egy gépi kefélési technológiával megdolgozzák, melynek eredménye a szuper finom felület. Szemcseszórt felület felületet parányi acélgolyók koptatják, így kíméletes technológiánknak köszönhetően válik érdessé és finomstruktúrájúvá. Ebből adódóan egyéb felületekkel is kombinálható. Strukturált felület z öntőforma kialakítása a lapoknak természetes hatású felületet ad. tudatosan alakított kisebb magasságbeli eltérések és különböző alakú bemélyedéseka természetes kövek felületét kívánják leképezni. ntikolt felület kész köveket egy erre a célra szolgáló berendezésen koptatjuk. koptatás alatt a térkövek élei véletlenszerűen töredeznek, lepattognak, felületük csiszolódik. Ezek adják a burkolat antik megjelenését. Mosott felület mosott felületek struktúrája finom kidolgozású. z előtűnő zúzalék természetes módon nyújt tündöklő látványt. felület nagyon intenzíven fénylik. Finom kopórétegű felület kezeletlen felület kvarcrétegű, ill. nyers betonfelülettel kerül kivitelezésre. Ennél fogva egyszerű és elegáns látványt nyújt. Umbriano CRTstruktur La Linia Lusso Tivoli, CRTstyle, Suprema, radstone lue Lias, radstone Travero, radstone Milldale, radstone Old Town, Talpfaelem, radstone Madoc, radstone Mountain lock ppia antica antikolt Castello antico Castello kerítés Muro antico Fuego antico Pastella Picola La Linia Corona rillant Naturo RTE-Pest uda, ehaton Citytop, Fodorkő Gyeprácskő, Nardo Ökogreen, Siena 2, Univerzális hullámkő 6

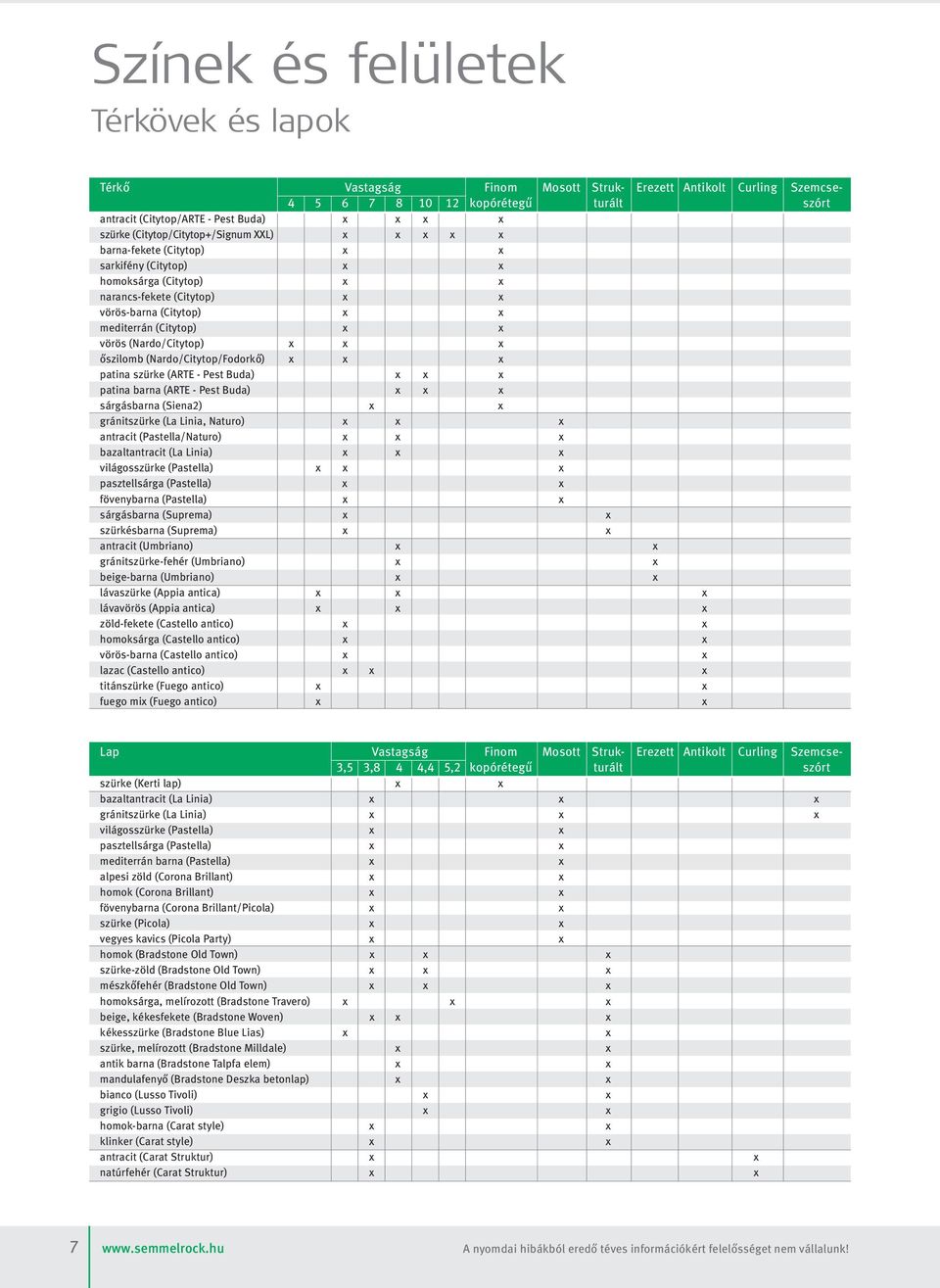

7 Színek és felületek Térkövek és lapok Térkő Vastagság Finom Mosott Struk- Erezett ntikolt Curling Szemcse kopórétegű turált szórt antracit (Citytop/RTE - Pest uda) x x x x szürke (Citytop/Citytop+/Signum XXL) x x x x x barna-fekete (Citytop) x x sarkifény (Citytop) x x homoksárga (Citytop) x x narancs-fekete (Citytop) x x vörös-barna (Citytop) x x mediterrán (Citytop) x x vörös (Nardo/Citytop) x x x őszilomb (Nardo/Citytop/Fodorkő) x x x patina szürke (RTE - Pest uda) x x x patina barna (RTE - Pest uda) x x x sárgásbarna (Siena2) x x gránitszürke (La Linia, Naturo) x x x antracit (Pastella/Naturo) x x x bazaltantracit (La Linia) x x x világosszürke (Pastella) x x x pasztellsárga (Pastella) x x fövenybarna (Pastella) x x sárgásbarna (Suprema) x x szürkésbarna (Suprema) x x antracit (Umbriano) x x gránitszürke-fehér (Umbriano) x x beige-barna (Umbriano) x x lávaszürke (ppia antica) x x x lávavörös (ppia antica) x x x zöld-fekete (Castello antico) x x homoksárga (Castello antico) x x vörös-barna (Castello antico) x x lazac (Castello antico) x x x titánszürke (Fuego antico) x x fuego mix (Fuego antico) x x Lap Vastagság Finom Mosott Struk- Erezett ntikolt Curling Szemcse- 3,5 3,8 4 4,4 5,2 kopórétegű turált szórt szürke (Kerti lap) x x bazaltantracit (La Linia) x x x gránitszürke (La Linia) x x x világosszürke (Pastella) x x pasztellsárga (Pastella) x x mediterrán barna (Pastella) x x alpesi zöld (Corona rillant) x x homok (Corona rillant) x x fövenybarna (Corona rillant/picola) x x szürke (Picola) x x vegyes kavics (Picola Party) x x homok (radstone Old Town) x x x szürke-zöld (radstone Old Town) x x x mészkőfehér (radstone Old Town) x x x homoksárga, melírozott (radstone Travero) x x x beige, kékesfekete (radstone Woven) x x x kékesszürke (radstone lue Lias) x x szürke, melírozott (radstone Milldale) x x antik barna (radstone Talpfa elem) x x mandulafenyő (radstone Deszka betonlap) x x bianco (Lusso Tivoli) x x grigio (Lusso Tivoli) x x homok-barna (Carat style) x x klinker (Carat style) x x antracit (Carat Struktur) x x natúrfehér (Carat Struktur) x x 7

8 Változatos színek Színmintáink tónusok szerint Térkövek Szürke (Citytop) Világosszürke (Pastella) Gránitszürke (La Linia) Gránitszürke (Naturo) Gránitszürke-fehér Szürke tónus ntracit (RTE - Pest uda) Patina szürke ntracit (Naturo) ntracit (Umbriano) ntracit (Pastella) ntracit (Citytop) azaltantracit (La Linia) Szürkésbarna (Suprema) Lávaszürke nem antikolt Lávaszürke antikolt Sarkifény (Citytop) Titán szürke (Fuego a.) Zöld-fekete (Castello a.) Sárga tónus Homoksárga (Citytop) Pasztellsárga (Pastella) Homok-sárga (Castello a.) Sárgásbarna (Suprema) Sárgásbarna (Siena 2) Narancs-fekete (Citytop) arna tónus Lazac (Castello antico) eige-barna (Umbriano) Fövenybarna (Pastella) arna-fekete (Citytop) Vörös-barna (Castello a.) Mediterrán (Citytop) Patina barna Vörös tónus Vörös (Citytop) Lávavörös antikolt Lávavörös nem antikolt Őszilomb (Citytop) Vörös-barna (Citytop) Fuego mix (Fuego a.) 8

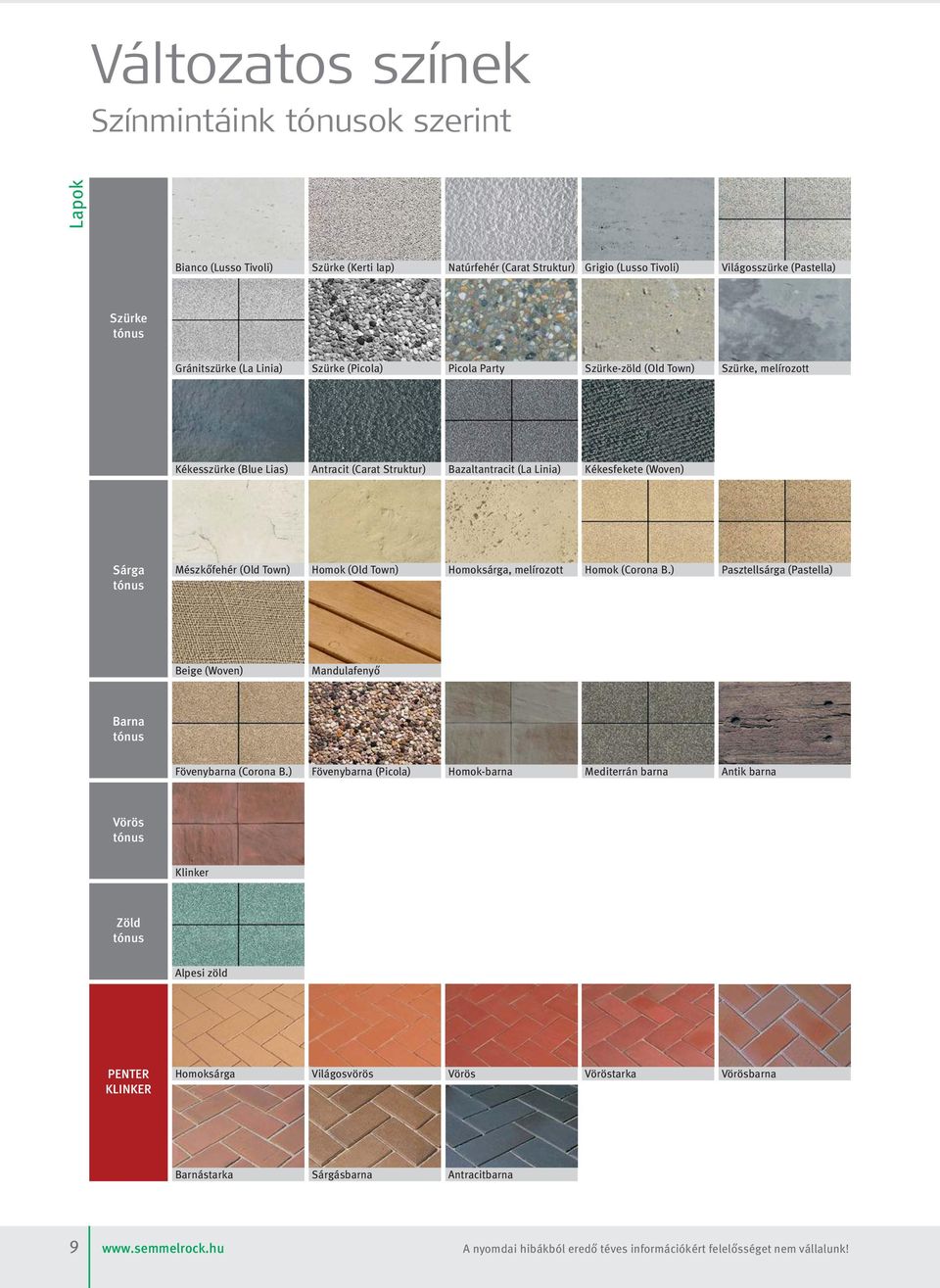

9 Változatos színek Színmintáink tónusok szerint Lapok ianco (Lusso Tivoli) Szürke (Kerti lap) Natúrfehér (Carat Struktur) Grigio (Lusso Tivoli) Világosszürke (Pastella) Szürke tónus Gránitszürke (La Linia) Szürke (Picola) Picola Party Szürke-zöld (Old Town) Szürke, melírozott Kékesszürke (lue Lias) ntracit (Carat Struktur) azaltantracit (La Linia) Kékesfekete (Woven) Sárga tónus Mészkőfehér (Old Town) Homok (Old Town) Homoksárga, melírozott Homok (Corona.) Pasztellsárga (Pastella) eige (Woven) Mandulafenyő arna tónus Fövenybarna (Corona.) Fövenybarna (Picola) Homok-barna Mediterrán barna ntik barna Vörös tónus Klinker Zöld tónus lpesi zöld PENTER KLINKER Homoksárga Világosvörös Vörös Vöröstarka Vörösbarna arnástarka Sárgásbarna ntracitbarna 9

10 beton, mint trendalkotó Egy anyag, sok elonnyel Eredetileg a beton csak nyersanyag volt, ma pedig az építészet sok területén trendalkotó szerepe van. Elsősorban a felületek területén tökéletesítettük a lehetséges burkolatot, különböző felületi megmunkálások- és méretek állnak rendelkezésre. modern technológiának köszönhetően olyan tulajdonságokat tudunk a betonnak kölcsönözni, melyek a prémium kategóriában döntő jelentőséggel bírnak. Különböző felületek (ld oldal) Sokszínűség (ld oldal) Semmelrock Protect vagy Semmelrock Premium Protect felületvédelem (ld. 13. oldal) fózolt vagy fózolás nélkül felbeton Különböző méretek Különböző vastagság magbeton szabadalmaztatott rendszer Einstein rendszer (ld. 12. oldal) Raszter méret raszter méret raszter méret a kő mérete plusz a minimális fugatávolság. Fóz (élletörés) kő felső peremén végigfutó lekerekítés. térkövek fózolva, vagy fózolás nélkül készülhetnek: térkő mérete kő valós mérete távtartókkal együtt. fóz nélkül fózolva szükséges felület-igény kiszámítása hosszúsági raszter méret szorozva a szélességi raszter mérettel méterben, ez adja meg a felület nagyságát. Egy osztva a kő felületének nagyságával megadja a szükséges négyzetméterenkénti darabszámot. Élek fózolás nélküli kövek különböző élképzéssel készülnek egyenes, hullámos vagy koptatott éllel: egyenes él hullámos él koptatott él 10

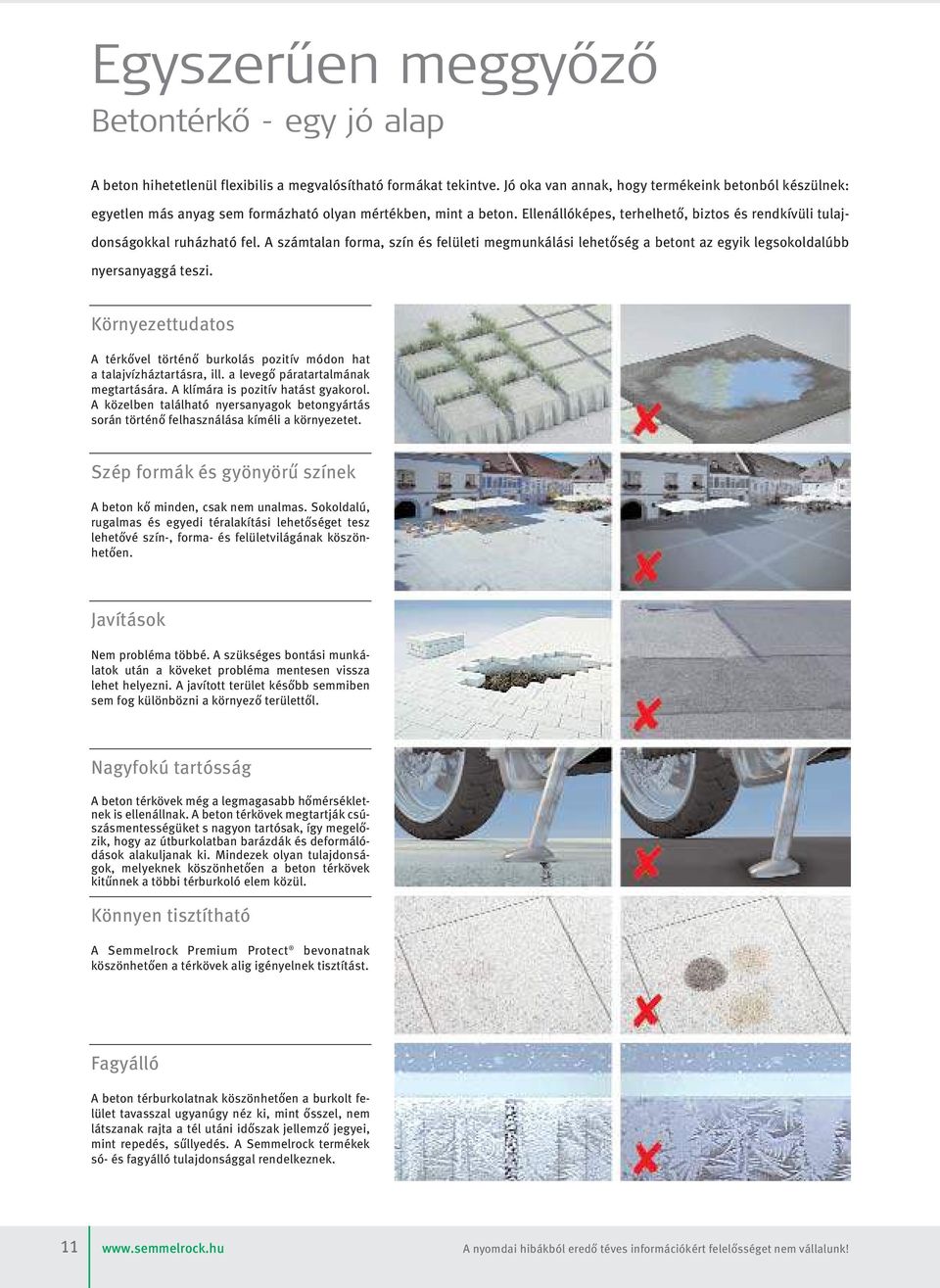

11 Egyszeruen meggyozo etontérko - egy jó alap beton hihetetlenül flexibilis a megvalósítható formákat tekintve. Jó oka van annak, hogy termékeink betonból készülnek: egyetlen más anyag sem formázható olyan mértékben, mint a beton. Ellenállóképes, terhelhető, biztos és rendkívüli tulajdonságokkal ruházható fel. számtalan forma, szín és felületi megmunkálási lehetőség a betont az egyik legsokoldalúbb nyersanyaggá teszi. Környezettudatos térkővel történő burkolás pozitív módon hat a talajvízháztartásra, ill. a levegő páratartalmának megtartására. klímára is pozitív hatást gyakorol. közelben található nyersanyagok betongyártás során történő felhasználása kíméli a környezetet. Szép formák és gyönyörű színek beton kő minden, csak nem unalmas. Sokoldalú, rugalmas és egyedi téralakítási lehetőséget tesz lehetővé szín-, forma- és felületvilágának köszönhetően. Javítások Nem probléma többé. szükséges bontási munkálatok után a köveket probléma mentesen vissza lehet helyezni. javított terület később semmiben sem fog különbözni a környező területtől. Nagyfokú tartósság beton térkövek még a legmagasabb hőmérsékletnek is ellenállnak. beton térkövek megtartják csúszásmentességüket s nagyon tartósak, így megelőzik, hogy az útburkolatban barázdák és deformálódások alakuljanak ki. Mindezek olyan tulajdonságok, melyeknek köszönhetően a beton térkövek kitűnnek a többi térburkoló elem közül. Könnyen tisztítható Semmelrock Premium Protect bevonatnak köszönhetően a térkövek alig igényelnek tisztítást. Fagyálló beton térburkolatnak köszönhetően a burkolt felület tavasszal ugyanúgy néz ki, mint ősszel, nem látszanak rajta a tél utáni időszak jellemző jegyei, mint repedés, sűllyedés. Semmelrock termékek só- és fagyálló tulajdonsággal rendelkeznek. 11

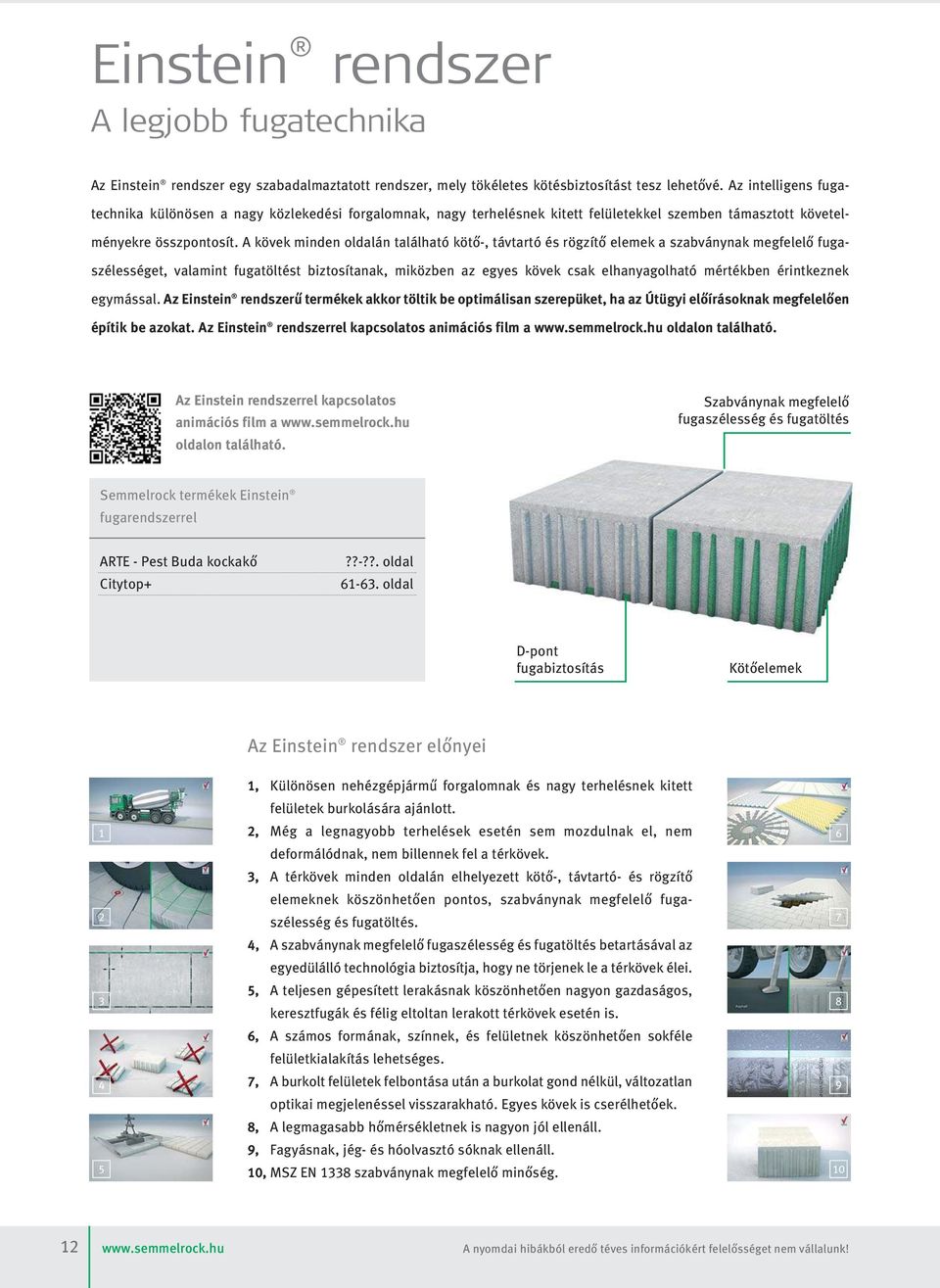

12 Einstein rendszer legjobb fugatechnika z Einstein rendszer egy szabadalmaztatott rendszer, mely tökéletes kötésbiztosítást tesz lehetővé. z intelligens fugatechnika különösen a nagy közlekedési forgalomnak, nagy terhelésnek kitett felületekkel szemben támasztott követelményekre összpontosít. kövek minden oldalán található kötő-, távtartó és rögzítő elemek a szabványnak megfelelő fugaszélességet, valamint fugatöltést biztosítanak, miközben az egyes kövek csak elhanyagolható mértékben érintkeznek egymással. z Einstein rendszerű termékek akkor töltik be optimálisan szerepüket, ha az Útügyi előírásoknak megfelelően építik be azokat. z Einstein rendszerrel kapcsolatos animációs film a oldalon található. z Einstein rendszerrel kapcsolatos animációs film a oldalon található. Szabványnak megfelelő fugaszélesség és fugatöltés Semmelrock termékek Einstein fugarendszerrel RTE - Pest uda kockakő Citytop+??-??. oldal oldal D-pont fugabiztosítás Kötőelemek z Einstein rendszer előnyei , Különösen nehézgépjármű forgalomnak és nagy terhelésnek kitett felületek burkolására ajánlott. 2, Még a legnagyobb terhelések esetén sem mozdulnak el, nem deformálódnak, nem billennek fel a térkövek. 3, térkövek minden oldalán elhelyezett kötő-, távtartó- és rögzítő elemeknek köszönhetően pontos, szabványnak megfelelő fugaszélesség és fugatöltés. 4, szabványnak megfelelő fugaszélesség és fugatöltés betartásával az egyedülálló technológia biztosítja, hogy ne törjenek le a térkövek élei. 5, teljesen gépesített lerakásnak köszönhetően nagyon gazdaságos, keresztfugák és félig eltoltan lerakott térkövek esetén is. 6, számos formának, színnek, és felületnek köszönhetően sokféle felületkialakítás lehetséges. 7, burkolt felületek felbontása után a burkolat gond nélkül, változatlan optikai megjelenéssel visszarakható. Egyes kövek is cserélhetőek. 8, legmagasabb hőmérsékletnek is nagyon jól ellenáll. 9, Fagyásnak, jég- és hóolvasztó sóknak ellenáll. 10, MSZ EN 1338 szabványnak megfelelő minőség

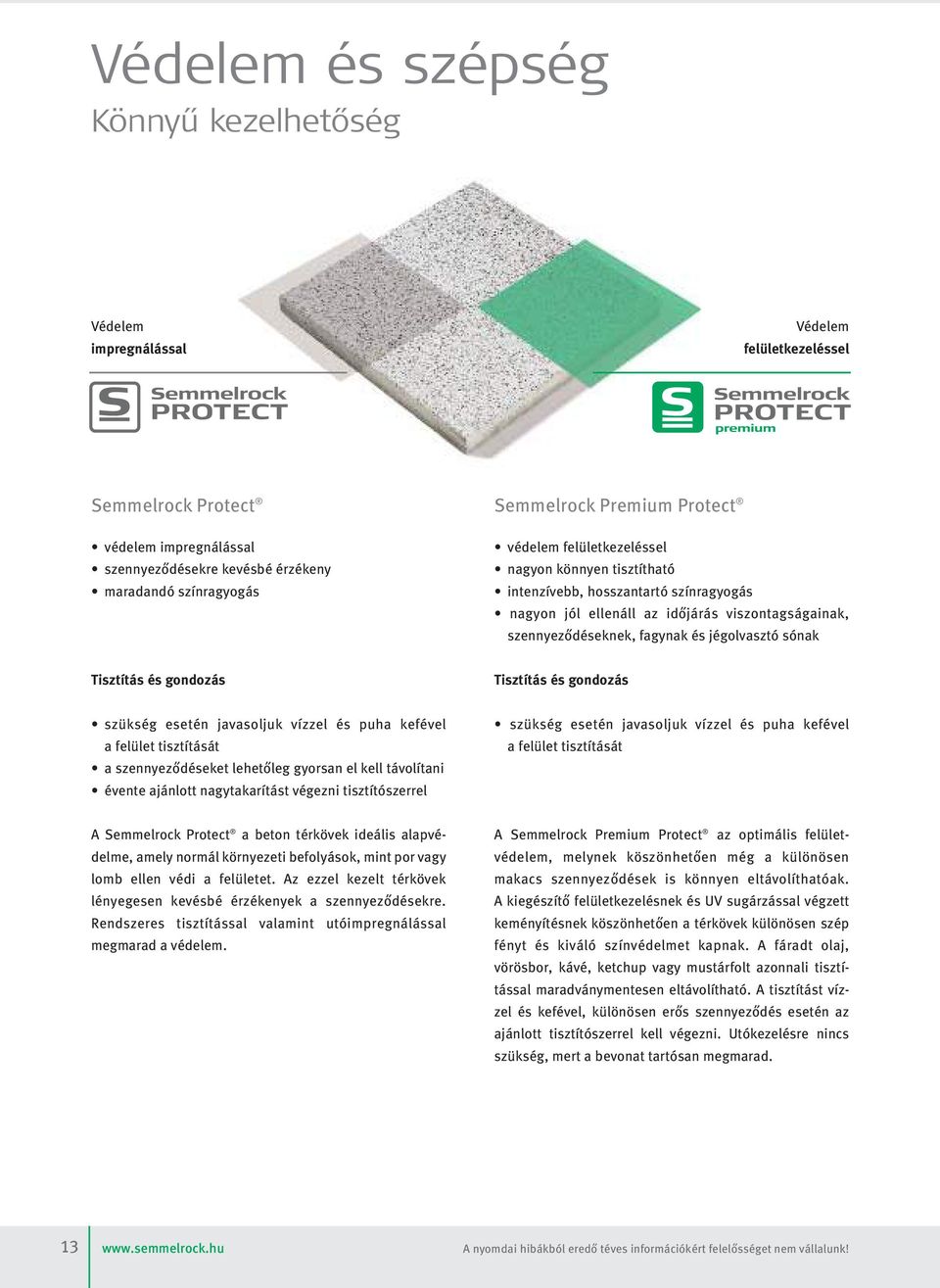

13 Védelem és szépség Könnyu kezelhetoség Védelem impregnálással Védelem felületkezeléssel Semmelrock Protect védelem impregnálással szennyeződésekre kevésbé érzékeny maradandó színragyogás Semmelrock Premium Protect védelem felületkezeléssel nagyon könnyen tisztítható intenzívebb, hosszantartó színragyogás nagyon jól ellenáll az időjárás viszontagságainak, szennyeződéseknek, fagynak és jégolvasztó sónak Tisztítás és gondozás Tisztítás és gondozás szükség esetén javasoljuk vízzel és puha kefével a felület tisztítását a szennyeződéseket lehetőleg gyorsan el kell távolítani évente ajánlott nagytakarítást végezni tisztítószerrel szükség esetén javasoljuk vízzel és puha kefével a felület tisztítását Semmelrock Protect a beton térkövek ideális alapvédelme, amely normál környezeti befolyások, mint por vagy lomb ellen védi a felületet. z ezzel kezelt térkövek lényegesen kevésbé érzékenyek a szennyeződésekre. Rendszeres tisztítással valamint utóimpregnálással megmarad a védelem. Semmelrock Premium Protect az optimális felületvédelem, melynek köszönhetően még a különösen makacs szennyeződések is könnyen eltávolíthatóak. kiegészítő felületkezelésnek és UV sugárzással végzett keményítésnek köszönhetően a térkövek különösen szép fényt és kiváló színvédelmet kapnak. fáradt olaj, vörösbor, kávé, ketchup vagy mustárfolt azonnali tisztítással maradványmentesen eltávolítható. tisztítást vízzel és kefével, különösen erős szennyeződés esetén az ajánlott tisztítószerrel kell végezni. Utókezelésre nincs szükség, mert a bevonat tartósan megmarad. 13

14 Innováció és minoség Használt piktogramok jelentése Semmelrock Protect termék felülete Semmelrock Protect felületvédővel van impregnálva, mely ideális védelmet jelent a normál időjárási viszonyokkal szemben. Semmelrock Premium Protect termék felülete a Semmelrock Premium Protect felületvédővel le van zárva, mely a legnagyobb fokú védelmet biztosítja még a makacs szennyeződésekkel szemben is. Einstein rendszer z intelligens fugatechnika. z Einstein rendszer egy szabadalmaztatott rendszer, mely tökéletes kötésbiztosítást tesz lehetővé. Semmelrock Concept Semmelrock rendszer-megoldások lehetővé teszik, hogy a térköveket, lapokat, határoló elemeket, szegélyeket, stb. egy termékcsoportból kombináljuk egymással. Kombi forma kombiforma egy bizonyos fektetési egység, mely adott számú, azonos méretű követ tartalmaz egyszerűen és gyorsan lehet fektetni, mégis kreatív megoldást tesz lehetővé. Felületkezelés etonköveink egy része felületkezelt termék, mely úgy készül, hogy a gyártást követően egy külön munkafázisban a termék felülete speciális módon kerül megmunkálásra. z eredmény a betonkőnek egyedi megjelenést biztosít és a felületet csak optikailag módosítja, a termék használhatóságát nem befolyásolja. Minőség Semmelrock termékeket az MSZ EN 1338, 1339, 1440 sz. Európai Úniós és a 3256, ill as Önorm szabványokban meghatározott követelmények alapján gyártjuk és minősítjük. Ezen kívül nagy hangsúlyt fektetünk a helyi szállítóktól származó alapanyagok magas minőségére, a gyártási folyamat minden lépésére alkalmazott belsőminőségirányításra és az értékesítési pontokhoz legközelebb eső gyártásra is. CE kritériumok Termékeink, a térkövek, lapok és szegélyek a CE jelet viselik, ami a termékekre vonatkozó európai harmonizált szabványoknak való megfelelőséget jelenti: MSZ EN 1338 (térkövek), MSZ EN 1339 (lapok), valamint MSZ EN 1340 (szegélyek). ( jelzés a raklapcímkén, a megfelelőségi nyilatkozat a szállítólevél hátoldalán található.) Független, államilag akkreditált vizsgálóhely (Cemkut Kft.) által végzett, rendszeres vizsgálat is történik. Fagyállóság Semmelrock termékek fagyállóak. Termékeink nagyobb része sóálló is. Semmelrock garantálja valamennyi termékének fagy- és olvasztósóállóságát - az MSZ EN 1338, 1339 és 1340 sz. szabványoknak megfelelően. Csak olyan olvasztószerek alkalmazhatók, amelyek betonanyagoknál megengedettek (pl. NaCl-bázisúak). szulfáttartalmú hatóanyagokat tartalmazó olvasztósószerek a betonanyagaink károsodását okozhatják. 14

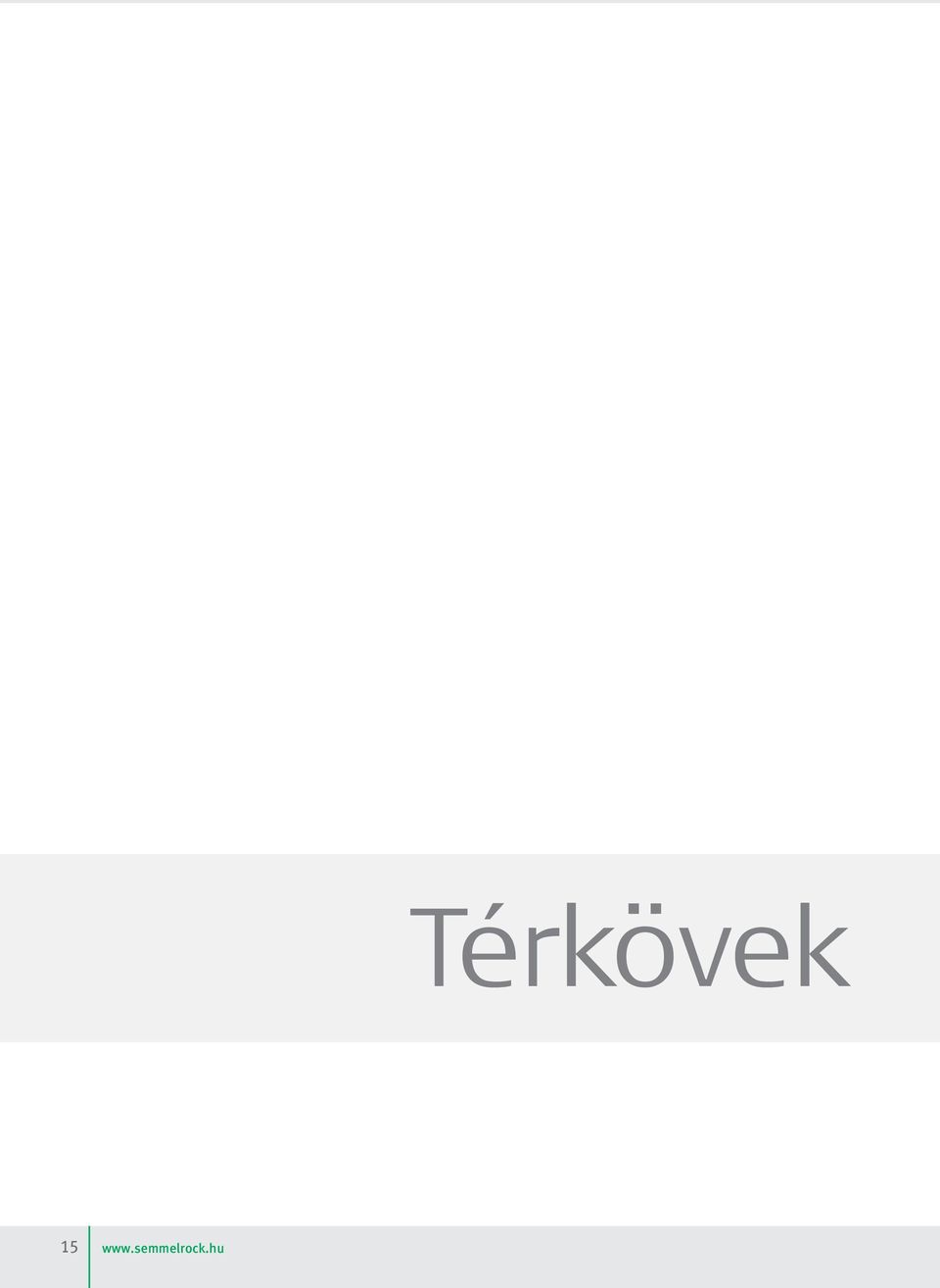

15 15 Térkövek

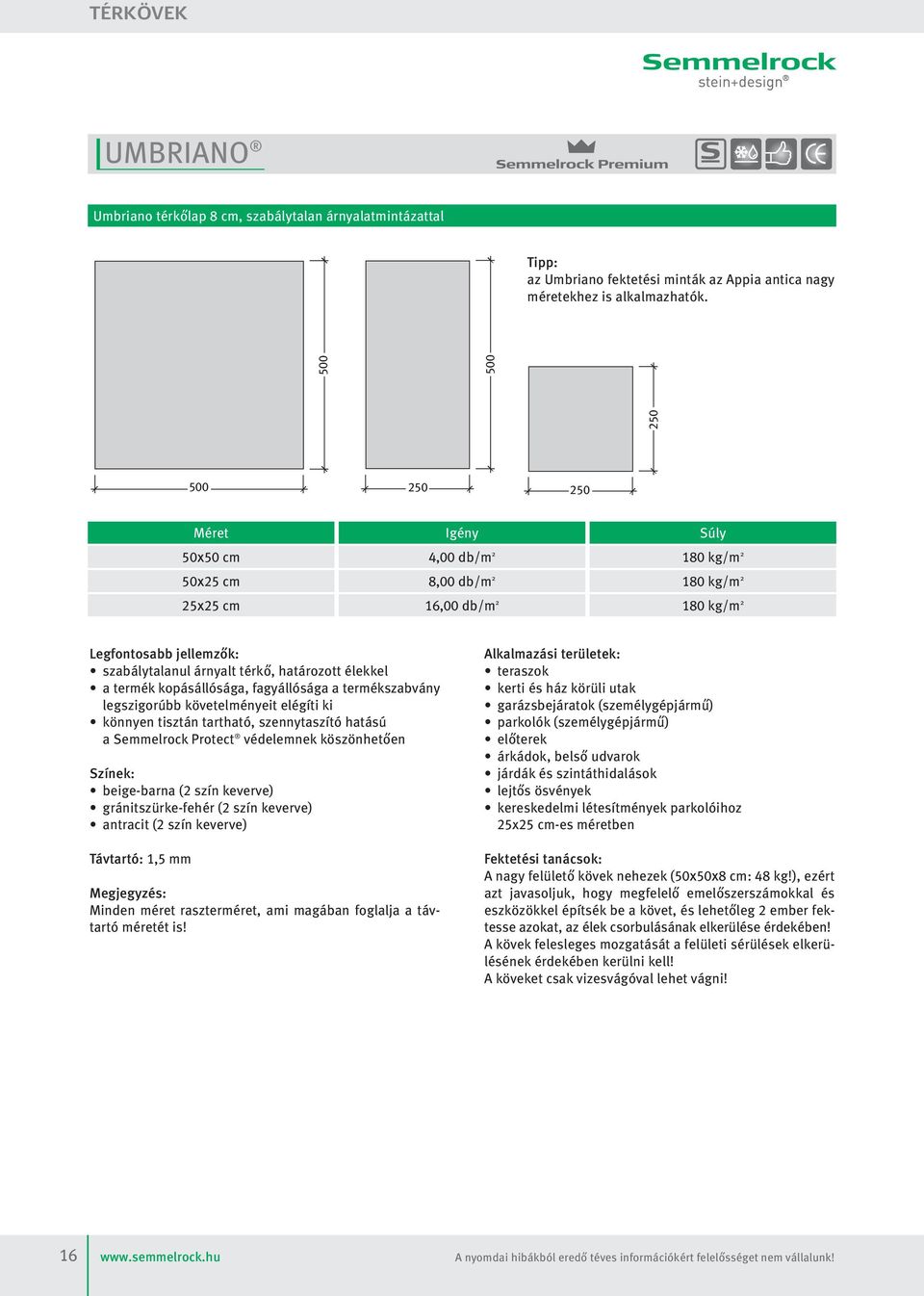

16 TÉRKÖVEK UMRINO Umbriano térkőlap 8 cm, szabálytalan árnyalatmintázattal. Tipp: az Umbriano fektetési minták az ppia antica nagy méretekhez is alkalmazhatók x50 cm 50x25 cm 25x25 cm Igény 4,00 db/m 2 8,00 db/m 2 16,00 db/m 2 Súly 180 kg/m kg/m kg/m 2 Legfontosabb jellemzők: szabálytalanul árnyalt térkő, határozott élekkel a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki könnyen tisztán tartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően Színek: beige-barna (2 szín keverve) gránitszürke-fehér (2 szín keverve) antracit (2 szín keverve) Távtartó: 1,5 mm Megjegyzés: Minden méret raszterméret, ami magában foglalja a távtartó méretét is! lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok, belső udvarok járdák és szintáthidalások lejtős ösvények kereskedelmi létesítmények parkolóihoz 25x25 cm-es méretben Fektetési tanácsok: nagy felülető kövek nehezek (50x50x8 cm: 48 kg!), ezért azt javasoljuk, hogy megfelelő emelőszerszámokkal és eszközökkel építsék be a követ, és lehetőleg 2 ember fektesse azokat, az élek csorbulásának elkerülése érdekében! kövek felesleges mozgatását a felületi sérülések elkerülésének érdekében kerülni kell! köveket csak vizesvágóval lehet vágni! 16

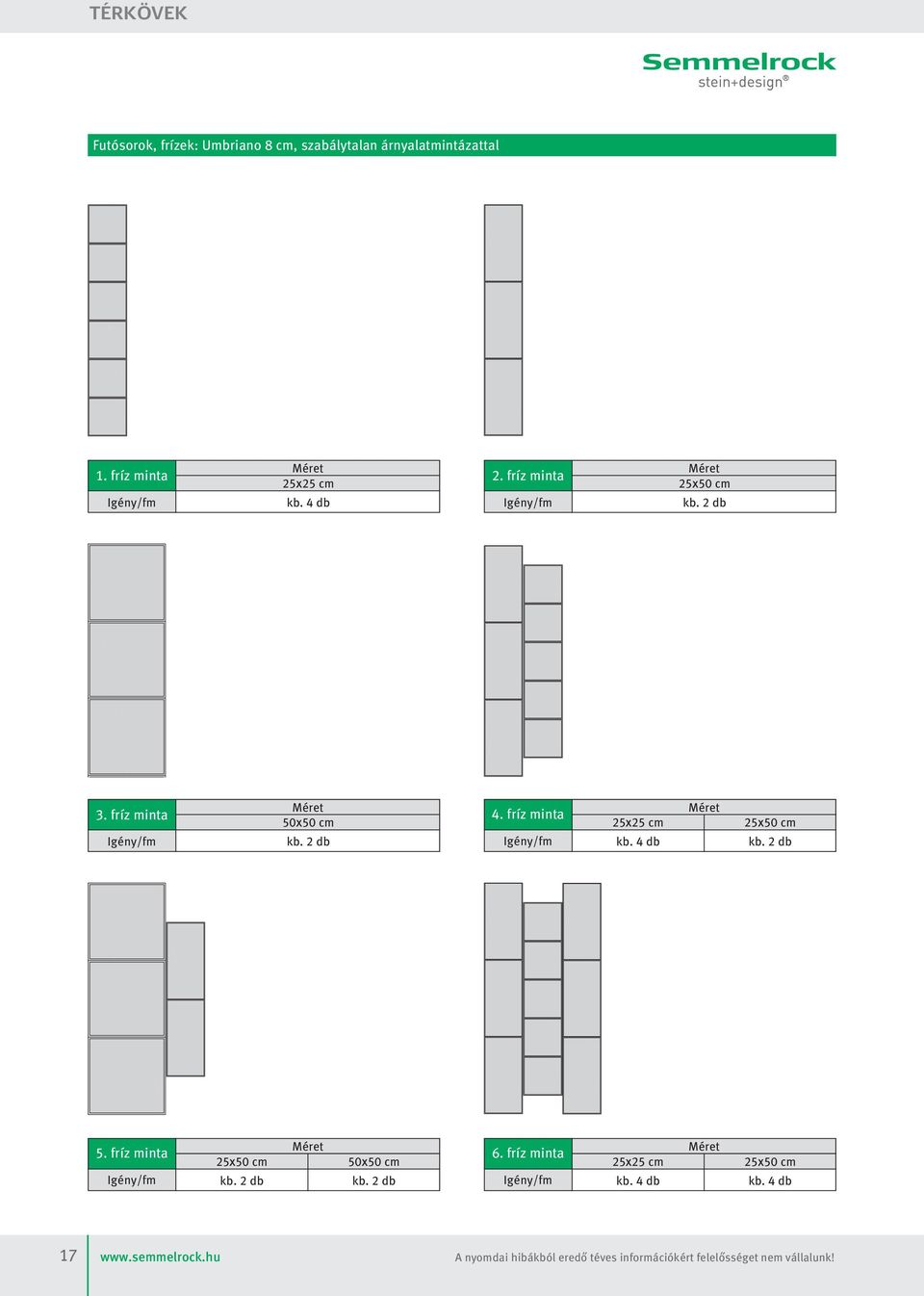

17 TÉRKÖVEK Futósorok, frízek: Umbriano 8 cm, szabálytalan árnyalatmintázattal. 1. fríz minta Igény/fm 25x25 cm kb. 4 db 2. fríz minta Igény/fm 25x50 cm kb. 2 db 3. fríz minta Igény/fm 50x50 cm kb. 2 db 4. fríz minta Igény/fm 25x25 cm kb. 4 db 25x50 cm kb. 2 db 5. fríz minta Igény/fm 25x50 cm kb. 2 db 50x50 cm kb. 2 db 6. fríz minta Igény/fm 25x25 cm kb. 4 db 25x50 cm kb. 4 db 17

18 TÉRKÖVEK Kötésminták: Umbriano 8 cm, szabálytalan árnyalatmintázattal. 1. minta 25x25 cm kb. 3,2 db 50x50 cm kb. 3,2 db 2. minta 25x25 cm kb. 16 db 3. minta 50x50 cm kb. 4 db 4. minta 25x50 cm kb. 8 db 5. minta 25x25 cm kb. 1,78 db 25x50 cm kb. 3,55 db 50x50 cm kb. 1,78 db 6. minta 25x50 cm kb. 8 db 18

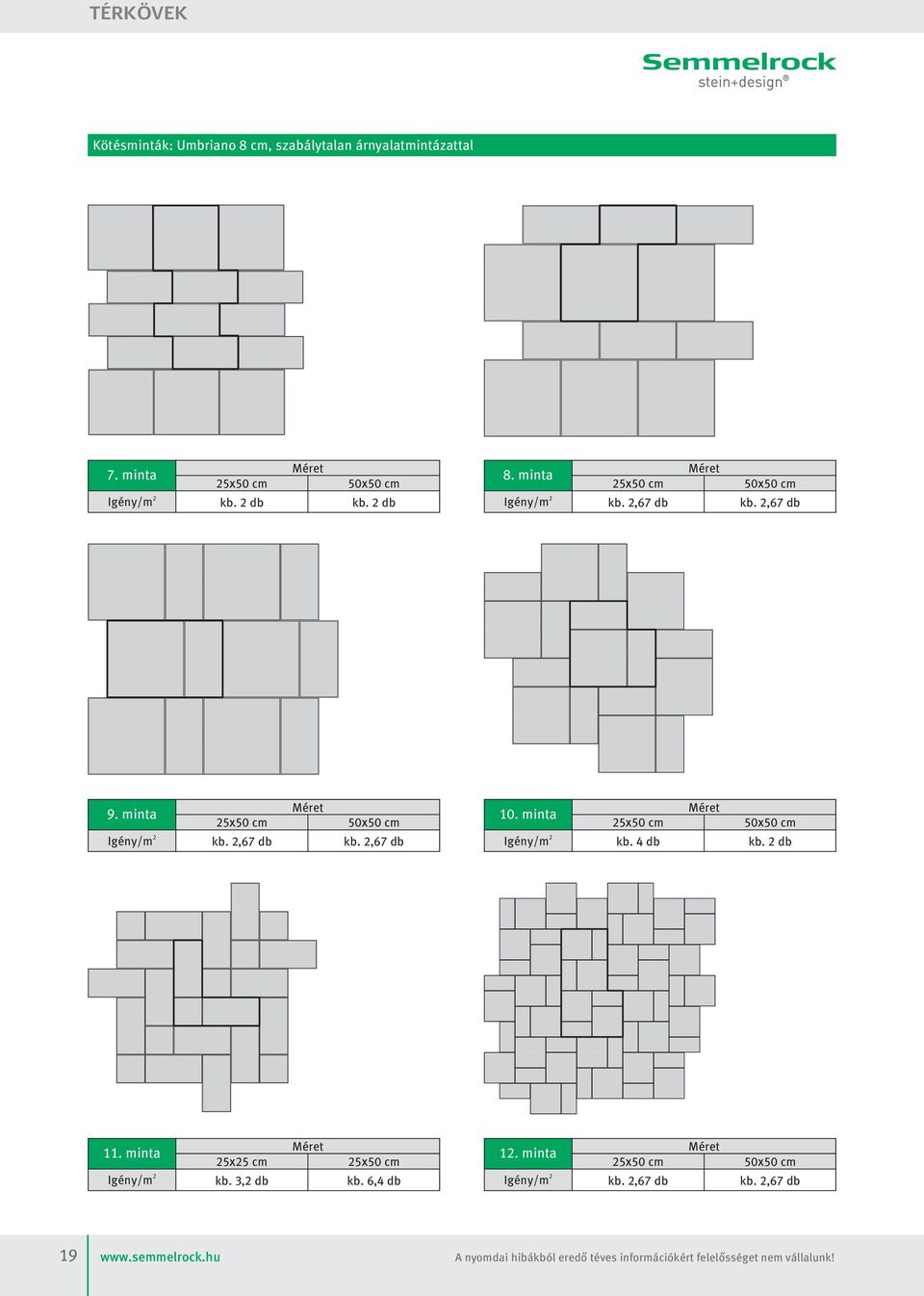

19 TÉRKÖVEK Kötésminták: Umbriano 8 cm, szabálytalan árnyalatmintázattal. 7. minta 25x50 cm kb. 2 db 50x50 cm kb. 2 db 8. minta 25x50 cm kb. 2,67 db 50x50 cm kb. 2,67 db 9. minta 25x50 cm kb. 2,67 db 50x50 cm kb. 2,67 db 10. minta 25x50 cm kb. 4 db 50x50 cm kb. 2 db 11. minta 25x25 cm kb. 3,2 db 25x50 cm kb. 6,4 db 12. minta 25x50 cm kb. 2,67 db 50x50 cm kb. 2,67 db 19

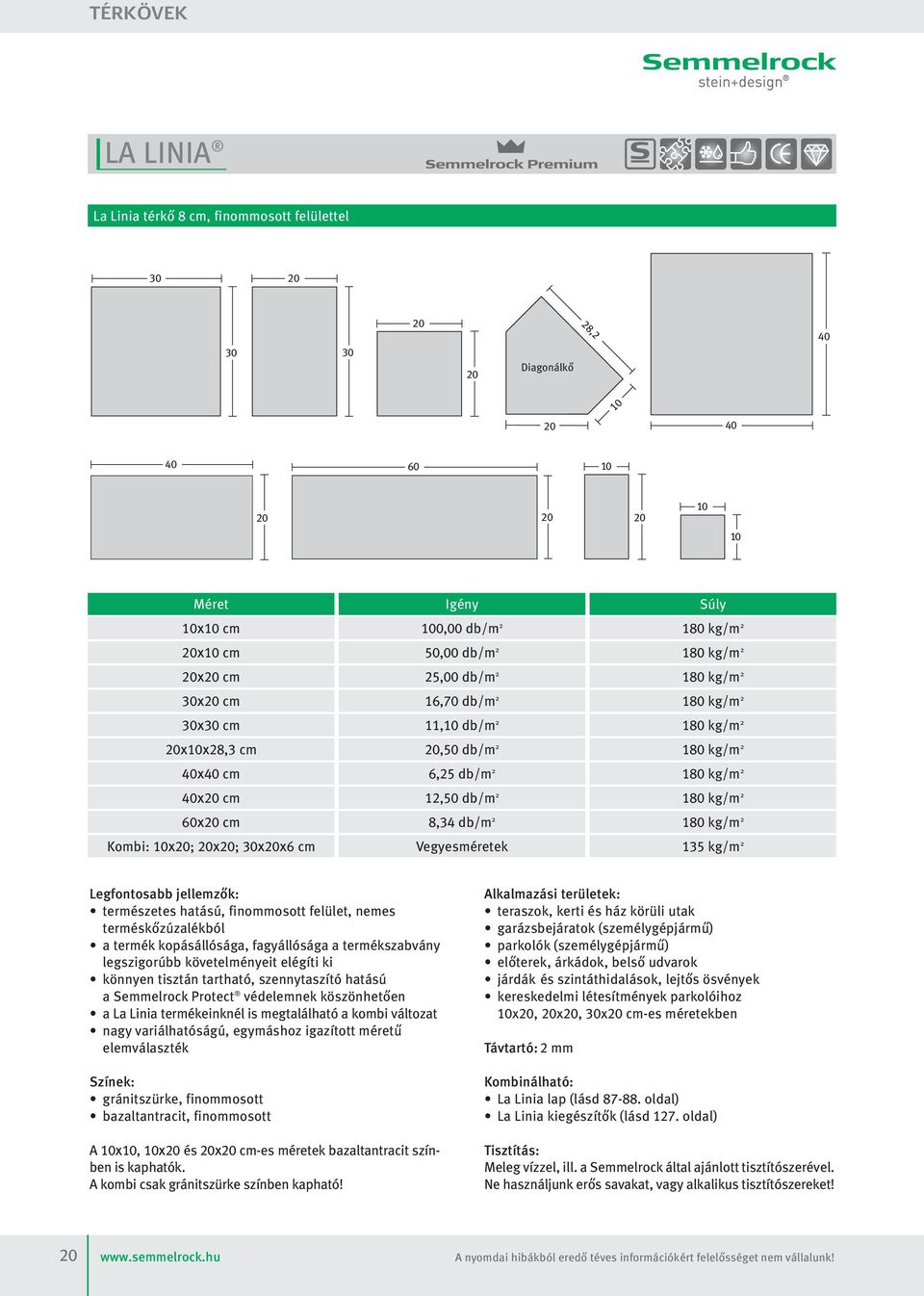

20 10 TÉRKÖVEK L LINI La Linia térkő 8 cm, finommosott felülettel Diagonálkő 28, x10 cm 20x10 cm 20x20 cm 30x20 cm 30x30 cm 20x10x28,3 cm 40x40 cm 40x20 cm 60x20 cm Kombi: 10x20; 20x20; 30x20x6 cm Igény 100,00 db/m 2 50,00 db/m 2 25,00 db/m 2 16,70 db/m 2 11,10 db/m 2 20,50 db/m 2 6,25 db/m 2 12,50 db/m 2 8,34 db/m 2 Vegyesméretek Súly 180 kg/m kg/m kg/m kg/m kg/m kg/m kg/m kg/m kg/m kg/m 2 Legfontosabb jellemzők: természetes hatású, finommosott felület, nemes terméskőzúzalékból a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki könnyen tisztán tartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően a La Linia termékeinknél is megtalálható a kombi változat nagy variálhatóságú, egymáshoz igazított méretű elemválaszték Színek: gránitszürke, finommosott bazaltantracit, finommosott 10x10, 10x20 és 20x20 cm-es méretek bazaltantracit színben is kaphatók. kombi csak gránitszürke színben kapható! lkalmazási területek: teraszok, kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek, árkádok, belső udvarok járdák és szintáthidalások, lejtős ösvények kereskedelmi létesítmények parkolóihoz 10x20, 20x20, 30x20 cm-es méretekben Távtartó: 2 mm Kombinálható: La Linia lap (lásd oldal) La Linia kiegészítők (lásd 127. oldal) Tisztítás: Meleg vízzel, ill. a Semmelrock által ajánlott tisztítószerével. Ne használjunk erős savakat, vagy alkalikus tisztítószereket! 20

21 TÉRKÖVEK Futósorok, frízek: La Linia térkő 8 cm, finommosott felülettel. 1. fríz minta Igény/fm 10x10 cm kb. 20 db 2. fríz minta Igény/fm 20x20 cm kb. 10 db 3. fríz minta Igény/fm 10x20 cm kb. 5 db 4. fríz minta Igény/fm 20x30 cm kb. 3,33 db 5. fríz minta Igény/fm 10x20 cm kb. 10 db 6. fríz minta Igény/fm 10x10 cm kb. 10 db 10x20 cm kb. 5 db 21

22 TÉRKÖVEK Futósorok, frízek: La Linia térkő 8 cm, finommosott felülettel. 7. fríz minta Igény/fm 10x10 cm kb. 20 db 10x20 cm kb. 5 db 8. fríz minta Igény/fm 20x20 cm kb. 5 db 20x30 cm kb. 3,33 db 9. fríz minta Igény/fm 20x20 cm kb. 10 db 20x30 cm kb. 3,33 db 10. fríz minta Igény/fm 10x20 cm kb. 5 db 20x20 cm kb. 10 db 22

23 TÉRKÖVEK Kötésminták: La Linia térkő 8 cm, finommosott felülettel. 1. minta 10x20 cm kb. 50 db 2. minta 10x20 cm kb. 50 db 3. minta 20x20 cm kb. 25 db 4. minta 10x20 cm kb. 25 db 20x20 cm kb. 12,5 db 5. minta 10x20 cm kb. 16,67 db 20x20 cm kb. 16,67 db 6. minta 10x20 cm kb. 25 db 20x20 cm kb. 12,5 db 23

24 TÉRKÖVEK Kötésminták: La Linia térkő 8 cm, finommosott felülettel. 7. minta 40x20 cm kb. 12,5 db 8. minta 20x10 cm kb. 10 db 30x20 cm kb. 6,7 db 30x30 cm kb. 4,4 db 9. minta 20x20 cm kb. 7 db 30x20 cm kb. 12 db 10. minta 20x20 cm kb. 7,15 db 30x20 cm kb. 11,9 db 11. minta 20x20 cm kb. 10,1 db 30x20 cm kb. 10 db 12. minta 20x20 cm kb. 2,2 db 30x20 cm kb. 15,2 db 24

25 TÉRKÖVEK Kötésminták: La Linia térkő 8 cm, finommosott felülettel. Kombi vadkötés 13. minta 20x20 cm kb. 5,26 db 30x20 cm kb. 13,2 db 14. minta 10x20 cm kb. 11 db 20x20 cm kb. 8,25 db 30x20 cm kb. 7,5 db 15. minta (db) 10x10 kb. 4,9 (cm-ben) 10x20 20x20 30x20 kb. 5,9 kb. 5,3 kb. 4,7 Vadkötés 30x30 kb. 3,7 16. minta 10x10 cm kb. 10 db 30x30 cm kb. 10 db 17. minta 10x10 cm kb. 5 db 20x20 cm 30x20 cm kb. 5 db kb. 5 db 30x30 cm kb. 5 db 18. minta 10x10 cm kb. 5 db 20x10 cm 20x20 cm kb. 5 db kb. 10 db 30x30 cm kb. 5 db 25

26 TÉRKÖVEK Kötésminták: La Linia térkő 8 cm, finommosott felülettel. 19. minta 30x30 cm kb. 11,1 db 20. minta 30x30 cm kb. 11,1 db Váltósor 30x20 cm Szegélyzárás 10x20 és 20x20cm Vadkötés 21. minta (db) 10x10 kb. 2 (cm-ben) 10x20 20x20 30x20 kb. 13,5 kb. 6,5 kb. 4,5 30x30 kb minta 0 Diagonálkő 0 kb. 13,55 db 20x20 cm kb. 8,5 db 23. minta 0 Diagonálkő 0 kb. 13,55 db 10x10 cm kb. 34 db 24. minta 20x20 cm kb. 2,78 db 40x20 cm kb. 5,56 db 40x40 cm kb. 2,78 db 26

27 TÉRKÖVEK Kötésminták: La Linia térkő 8 cm, finommosott felülettel. 25. minta 40x20 cm kb. 2,08 db 60x20 cm kb. 4,17 db 40x40 cm kb. 2,08 db 26. minta 20x20 cm kb. 5 db 40x40 cm kb. 5 db 27. minta 20x20 cm kb. 10 db 60x20 cm kb. 5 db 28. minta 40x40 cm kb. 2,5 db 60x20 cm kb. 5 db 29. minta 40x20 cm kb. 6,25 db 40x40 cm kb. 3,13 db 27

28 90 cm TÉRKÖVEK L LINI kombi La Linia kombi térkő, mosott felülettel, 6 cm, vegyes méretek. Kombi ütem (1 sor): 12 db 10x20x6 cm 9 db 20x20x6 cm 8 db 30x20x6 cm Kombi összetétel: 22%, 34%, 44% Igény Súly 10x20; 20x20; 30x20 cm Vegyesméretek 135 kg/m cm Legfontosabb jellemzők: természetes hatású, finommosott felület, nemes terméskőzúzalékból a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki könnyen tisztán tartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően nagy variálhatóságú, egymáshoz igazított méretű elemválaszték Szín: gránitszürke Kombinálható: La Linia lap (lásd oldal) La Linia kiegészítők (lásd 127. oldal) lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek, árkádok, belső udvarok járdák és szintáthidalások lejtős ösvények kereskedelmi létesítmények parkolóihoz Távtartó: 2 mm Tisztítás: Meleg vízzel, ill. a Semmelrock által ajánlott tisztítószerével. Ne használjunk erős savakat, vagy alkalikus tisztítószereket! Kötésminták: La Linia kombi 6 cm. 1. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 2. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 28

29 TÉRKÖVEK Kötésminták: La Linia kombi 6 cm. 3. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 4. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 5. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 6. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 7. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 8. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 29

30 TÉRKÖVEK RTE - Pest uda kockakő RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. RTE - Pest uda kockakő 8 cm RTE - Pest uda kockakő 10 cm Íves kő 8 cm Sarok kő 8 cm Íves kő 10 cm Sarok kő 10 cm Kiegészítő kő 10 cm Igény db/m 2 Súly 154,83 kg/m 2 162,35 kg/m 2 224,16 kg/m 2 202,37 kg/m 2 1,78 kg/db Legfontosabb jellemzők: hagyományosmegjelenés, modern technikával kombinálva. a különböző lerakási lehetőségeknek köszönhetően sokféle alkalmazási mód: legyező formájú, hullámos, vagy körkörös az Einstein fugatechnikának (lásd 12. oldal) köszönhetően biztosan nembillennek fel, nem dőlnek jobbra-balra a kövek a termék kopásállósága és fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki gyorsan, egyszerűen lerakható tehergépkocsival is járható Formátumok: Vastagsága 8, 10 cm íves forma, Einstein távtartó rendszer lkalmazási területek: teraszokhoz utakhoz bejáratokhoz belső udvarokhoz gépjármű bejáratokhoz parkolóhelyekhez Színek: antracit (10 cm) patinaszürke (8 és 10 cm) patinabarna (8 és 10 cm) TIPP: RTE - Pest uda kockakőről szóló animációs film a oldalon megtekinthető. Kiegészítő elemek: sarokkő az egyes ívek összekötéséhez kiegészítő kövek az ívek bővítéséhez (csak sematikus lerakás esetén lehetséges) 30

31 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. kövek z RTE - Pest uda kockakőből lerakott ív 10 különböző kőelemből tevődik össze. z ív szélessége 120 cm, magassága 25 cm. Egyedi optikáját több formázott kiskocka kő adja, melyeket látszólagos (ál) fugák választanak el egymástól. látszólagos fugák geometriája megfelelően mély és tetőformájú, hogy biztosítsa a víz lefolyását. z egyszerű lerakhatóság érdekében az kövek külső oldala meg van jelölve. 25 cm 59,5 cm 120 cm Optikai változatok Sematikus fugakép Egyenes vonalas, strukturált dizájn z ív kiegészítő kövekkel bővíthető Természetes fugakép Lerakás természetes fugaképpel, valamint kanyarokkal és ívekkel Nem sematikus, természetes fugakép Kanyarokhoz és körforgalmakhoz ajánlott 31

32 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. Szállítási forma különböző köveket 3 raklapon szállítjuk. z egyik raklapon az ívelt kövek, a másikon a sarokkövek, a harmadikon a kiegészítő kövek vannak. lerakás során ajánlatos egyszerre több raklapról keverni a köveket, hogy kiegyenlítsék az elkerülhetetlen színeltéréseket. 1. raklap: Íves kő 2. raklap: Sarokkő 3. raklap: Kiegészítő kő 1. ábra: így szállítjuk Technikai adatok Íves kő: 4,8 m 2 /raklap 0,803 m 2 /sor 224,16 kg/m kg/raklap 6 sor/raklap 8 ív/sor = 4 ív + 4 ív Sarokkő: 4,92 m 2 /raklap 0,82 m 2 /sor 202,37 kg/m kg/raklap 6 sor/raklap z és sarokkövek vegyesen vannak a raklapon. Kiegészítő kő: : 107,5x18,5 mm 133 db/m 2 1,78 kg/db 516 db/raklap 86 db/sor 918,48 kg/raklap 32

33 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. kövek jelölése z összes kő meg van jelölve az oldalán! nem! 2. ábra: az íves kővek megjelölése 3. ábra: az sarokkő megjelölése z ívek lerakása ív - jelölés nélkül sarokkő ív - jelöléssel sarokkő 4. ábra: az és ívek váltakozva kerülnek lerakásra z sarokkő két egyforma, a sarokkő két különböző méretű elemből áll. sarokkő két félbetört eleme közül az egyik nagyobb, mint az sarokkő félbetört eleme, a másik kisebb. 5. ábra: legyező fektetési kép sarokkővel 33

34 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. szélek lezárása Ideális esetben a szélek tűzésszerűen lezárhatóak, így a széleken csak minden második követ kell vágni. rasztertől függően az egyik oldalról származó vágott köveket fel lehet használni a másik oldalon feltöltésnek. Ezzel tovább csökkenthető a burkoláshoz felhasználandó anyag mennyisége. 6. ábra: a szélek lezárása 7. ábra: a szélek lezárása 8. ábra: a bal oldalon leeső részek a jobb oldalon felhasználhatóak! 34

35 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. z ívek növelése legyezők szélessége a kiegészítő kövekkel növelhető! 120, 136, 153 cm Kiegészítő kő széllezáró kövek lefektetése szélek lezárásánál a kiegészítő kövek használatát javasoljuk. z ívek lezárása vágással a következő ívből történhet, vagy pedig a kiegészítő kőből

36 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. Sematikus fugakép kialakítása z és sorok váltott rakásával egy szabályos lerakási mód valósítható meg. 9. ábra: az és sorok váltott fektetése 10. ábra: az sarokkövek indítása 11. ábra: az és sarokkövek fektetése 36

37 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. Sematikus fugakép kialakítása 1,20 1, ábra: z és sorok váltott fektetése ábra: z és sorok váltott fektetése széllezárással 37

38 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. Természetes fugakép z RTE - Pest uda kockakő ívek természetes fugaképpel történő lerakása, valamint ívek és kanyarok kialakítása esetén, a kockakő burkolat ék alakú lerakási egységekből tevődik össze. mindenkor következő sorban mindig egy ívvel csökken az ívek száma. Ehhez a sarokköveket vágni kell Ék alakú lerakási egység jobbos ívhez 1 sor: 2 sor: 3 sor: 4 sor: 4 sor 3 sor + vágott nagy sarokkő 2 sor + vágott sarokkő 1 sor + vágott nagy sarokkő sor: 1 3 sor: ábra: vágott sarokelemek vágott sarokkő, vágott sarokkő nagy sor: sor: ábra: jobb ékes sorkialakítás 38

39 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. Természetes fugakép Ék alakú lerakási egység balos ívhez 1 sor: 2 sor: 3 sor: 4 sor: 1 sor + vágott kis sarokkő 2 sor + vágott sarokkő 3 sor + vágott kis sarokkő 4 sor ábra: vágott sarokelemek vágott sarokkő, vágott kis sarokkő sor: sor: sor: sor: ábra: bal ékes sorkialakítás 2 lerakási egységek kombinálása burkolandó felületet az ék alakú lerakási egységek megfelelő kombinációjával is lehet alakítani. Ívek és kanyarok kialakítása esetén egyszerűen több ék alakú egységet kell egymásra helyezni. Lerakási egységek sorrendje: az ívek száma megfelel a lerakási egységek számának is ábra: a balos és jobbos ívek kombinációja z első jobbos ívrendszert két balos követi, majd ismét két jobbos következik. rendszer váltott lerakása:

40 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. lerakási egységek kialakítása 19. ábra: 1 jobbos lerakási egység kialakítása 20. ábra: 1 jobbos - 2 balos lerakási egység kialakítása 21. ábra: 1 jobbos - 2 balos - 2 jobbos lerakási egység kialakítása 40

41 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. lerakási egységek kialakítása 22. ábra: az lerakási rendszer bemutatása jobbos lerakási egység - sárga/világoszöld, balos lerakási egység - két sötétszöld 20 cm 23. ábra: kitűzött pontos tengelyt követve mindkét oldalon ki kell mérni cm-t jobbra-balra. Ha a sarokkő kívül esne ezen a 20 cm-es sávon, akkor a sort meg kell fordítani cm 41

42 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. lerakási egységek kialakítása 24. ábra: fordulás minimum 1 méter belső sugarú körnél valósítható meg. balra illetve jobbra fordulásnál értelemszerűen csak balos vagy jobbos ívrendszereket használunk. 42

43 TÉRKÖVEK RTE - Pest uda kockakő 8 és 10 cm-es vastagságban, vegyes méretek. Hullámos fektetés Ennél a fektetési módnál az és íveket egymás után 180 fokkal elfordítva rakjuk. Sarokkövet ebben az esetben nem kell használni. 25. ábra: az és sorok hullámos lerakása 26. ábra: az indító egyenest -0,54 -kal kell elforgatni, ez 1 méteren 1 cm! 27. ábra: a hullám belső távolsága 99,1 cm, a magassága 15,8 cm. 43

44 TÉRKÖVEK PPI NTIC NEM NTIKOLT ppia antica térkövek, antikolás nélkül, 8 cm, hullámos élek ppia antica térkő lapok, antikolás nélkül, 8 cm, egyenes élek. Tipp: az Umbriano fektetési minták az ppia antica nagy méretekhez is alkalmazhatók ,6x19,2 cm 15x19,2 cm C 11,3x19,2 cm 25x25 cm 50x25 cm 50x50 cm Igény 23,00 db/m 2 34,70 db/m 2 46,00 db/m 2 16,00 db/m 2 8,00 db/m 2 4,00 db/m 2 Súly 180 kg/m kg/m kg/m kg/m kg/m kg/m 2 Legfontosabb jellemzők: egyenetlenül vezetett élek, finoman árnyalt kvarchomok kopóréteg könnyen tisztántartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően nagy variálhatóságú, egymáshoz igazított méretű elemválaszték lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (nagyméreteknél nem alkalmazható!) parkolók (nagyméreteknél nem alkalmazható!) előterek, árkádok, belső udvarok járdák és szintáthidalások, lejtős ösvények kereskedelmi létesítmények parkolóihoz 8 cm-es vastagsággal, nagy méretben Színek: lávaszürke melírozott, nem antikolt (3 szín keverve) lávavörös melírozott, nem antikolt (3 szín keverve) Távtartó: 2 mm Fektetési tanácsok: nagy felülető kövek nehezek (50x50x8 cm: 48 kg!), ezért azt javasoljuk, hogy megfelelő emelőszerszámokkal és eszközökkel építsék be a követ, és lehetôleg 2 ember fektesse azokat, az élek csorbulásának elkerülése érdekében! kövek felesleges mozgatását a felületi sérülések elkerülésének érdekében kerülni kell! köveket csak vizesvágóval lehet vágni! Kötésminták: z ppia antica térkőlapok kötésmintái megegyeznek az Umbriano térkövekével (lásd oldal)! 44

45 TÉRKÖVEK PPI NTIC NTIKOLT ppia antica térkő 8 cm, antikolt, hullámos élek ,6x19,2 cm 15x19,2 cm C 11,3x19,2 cm Igény 22,60 db/m 2 34,70 db/m 2 46,00 db/m 2 Súly 180 kg/m kg/m kg/m 2 Legfontosabb jellemzők: antik hatású, egyenetlenül töredezett élek, enyhén karcos felület finoman árnyalt kvarchonom kopórétegű, természetes felület a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki Színek: lávaszürke melírozott, antikolt (3 szín keverve) lávavörös melírozott, antikolt (3 szín keverve) Távtartó: 2 mm lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok belső udvarok járdák és szintáthidalások lejtős ösvények tűzoltó utakhoz és körforgalmakhoz 8 cm vastagsággal,,, C mérettel Futósorok, frízek: ppia antica antikolt és nem antikolt. 1. fríz minta Igény/fm 19,2x11,3 cm kb. 5,21 db 2. fríz minta Igény/fm 19,2x15 cm kb. 5,21 db 3. fríz minta Igény/fm 22,6x19,2 cm kb. 4,42 db 45

46 TÉRKÖVEK Kötésminták: ppia antica antikolt/nem antikolt 8 cm. 1. minta 22,6x19,2 cm kb. 23 db 2. minta 19,2x15 cm kb. 34,7 db 3. minta 22,6x19,2 cm kb. 23 db 4. minta 22,6x19,2 cm kb. 23 db 5. minta 19,2x15 cm kb. 34,7 db 6. minta 19,2x11,3 cm kb. 15,33 db 22,6x19,2 cm kb. 15,33 db 46

47 TÉRKÖVEK Kötésminták: ppia antica antikolt/nem antikolt 8 cm. 7. minta 11,3x19,2 cm kb. 23 db 22,6x19,2 cm kb. 11,5 db 8. minta 15x19,2 cm kb. 14,5 db 22,6x19,2 cm kb. 13,4 db 9. minta 11,3x19,2 cm kb. 10,7 db 15x19,2 cm kb. 10,7 db 22,6x19,2 cm kb. 10,7 db 10. minta 11,3x19,2 cm kb. 10,7 db 15x19,2 cm kb. 10,7 db 22,6x19,2 cm kb. 10,7 db 11. minta 11,3x19,2 cm kb. 10,7 db 15x19,2 cm kb. 10,7 db 22,6x19,2 cm kb. 10,7 db 12. minta 15x19,2 cm kb. 13,8 db 22,6x19,2 cm kb. 13,8 db 47

48 TÉRKÖVEK Kötésminták: ppia antica antikolt/nem antikolt 8 cm. 13. minta 15x19,2 cm kb. 18,2 db 22,6x19,2 cm kb. 10,9 db 14. minta 11,3x19,2 cm kb. 10,7 db 15x19,2 cm kb. 10,7 db 22,6x19,2 cm kb. 10,7 db 15. minta 11,3x19,2 cm kb. 10,7 db 15x19,2 cm kb. 10,7 db 22,6x19,2 cm kb. 10,7 db 16. minta 11,3x19,2 cm kb. 15,33 db 22,6x19,2 cm kb. 15,24 db 17. minta 11,3x19,2 cm kb. 23 db 22,6x19,2 cm kb. 11,5 db 18. minta 11,3x19,2 cm kb. 17,3 db 15x19,2 cm kb. 8,65 db 22,6x19,2 cm kb. 8,65 db 48

49 90 cm TÉRKÖVEK PPI NTIC kombi ppia antica kombi térkő 5 cm, antikolás nélkül, hullámos élek Kombi 15x20; 10x20; 10x15 cm Igény Vegyes méretek Súly 114,5 kg/m 2 Kombi ütem (1 sor): 20x15 cm 15 db, 20x10 cm 9 db, 10x15 cm 24 db, a mintákhoz anyagszükséglet 1 sor 110 cm Legfontosabb jellemzők: egyenetlenül vezetett élek, finoman árnyalt kvarchomok kopóréteg könnyen tisztántartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően nagy variálhatóságú, egymáshoz igazított méretű elemválaszték Színek: lávaszürke melírozott, nem antikolt (3 szín keverve) lávavörös melírozott, nem antikolt (3 szín keverve) lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok, belső udvarok járdák és szintáthidalások lejtős ösvények Távtartó: 2 mm 49

50 TÉRKÖVEK Kötésminták: ppia antica kombi 5 cm, nem antikolt. 1. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 2. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 3. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 4. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 50

51 96 cm TÉRKÖVEK PPI NTIC kombi Új ppia antica kombi térkő 8 cm, antikolás nélkül, hullámos élek Kombi 22,6x19,2; 19,2x15; 19,2x11,3 cm Igény Vegyes méretek Súly 244 kg/m 2 Kombi ütem (1 sor): 22,6x19,2 cm 12 db, 19,2x15 cm 13 db, 19,2x11,3 cm 12 db, a mintákhoz anyagszükséglet 1 sor 120 cm Legfontosabb jellemzők: egyenetlenül vezetett élek, finoman árnyalt kvarchomok kopóréteg könnyen tisztántartható, szennytaszító hatású a Semmelrock Protect védelemnek köszönhetően nagy variálhatóságú, egymáshoz igazított méretű elemválaszték Színek: lávaszürke melírozott, nem antikolt (3 szín keverve) lávavörös melírozott, nem antikolt (3 szín keverve) lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok, belső udvarok járdák és szintáthidalások lejtős ösvények Távtartó: 2 mm 51

52 TÉRKÖVEK Kötésminták: ppia antica kombi 8 cm, nem antikolt. 1. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 2. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 3. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 4. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 5. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 6. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 52

53 TÉRKÖVEK CSTELLO NTICO Castello antico térkő 6 cm, antikolt. 18,7 12,5 12,5 12, ,7 12,5 6,2 12,5x6,2 cm 12,5x12,5 cm 18,7x12,5 cm 25x18,7 cm Igény 129,00 db/m 2 64,00 db/m 2 43,00 db/m 2 21,40 db/m 2 Súly 135 kg/m kg/m kg/m kg/m 2 Legfontosabb jellemzők: kvarchomok felület, antikolt, szabálytalanul töredezett élekkel, enyhén karcos felülettel a termék kopásállósága, fagyállósága a termékszabvány legszigorúbb követelményeit elégíti ki nagy variálhatóságú, egymáshoz igazított méretű elemválaszték könnyen kezelhető és lerakható Színek: vörös-barna, antikolt (2 szín keverve) zöld-fekete, antikolt (2 szín keverve) homok-sárga, antikolt (2 szín keverve) lazac, antikolt (2 szín keverve) lkalmazási területek: teraszok kerti és ház körüli utak garázsbejáratok (személygépjármű) parkolók (személygépjármű) előterek árkádok belső udvarok járdák és szintáthidalások lejtős ösvények Kombinálható: Castello kerítéselem (lásd oldal) Castello szegélykővel (lásd 130. oldal) Futósorok, frízek: Castello antico 6 cm, antikolt. 1. fríz minta Igény/fm 6,2x12,5 cm kb. 8 db 2. fríz minta Igény/fm 12,5x18,7 cm kb. 5,35 db 3. fríz minta Igény/fm 25x18,7 cm kb. 4 db 53

54 TÉRKÖVEK Futósorok, frízek és kötésminták: Castello antico 6 cm, antikolt. 4. fríz minta Igény/fm 12,5x12,5 cm 12,5x18,7 cm kb. 8 db kb. 5,35 db 5. fríz minta Igény/fm 6,2x12,5 cm 12,5x12,5 cm kb. 8 db kb. 16 db 6. fríz minta Igény/fm 12,5x12,5 cm 12,5x18,7 cm kb. 16 db kb. 5,35 db 1. minta 12,5x18,7 cm kb. 43 db 2. minta 12,5x12,5 cm kb. 24 db 12,5x18,7 cm kb. 27 db 3. minta 12,5x12,5 cm kb. 18 db 12,5x18,7 cm kb. 31 db 4. minta 12,5x12,5 cm kb. 25 db 12,5x18,7 cm kb. 26 db 54

55 TÉRKÖVEK Kötésminták: Castello antico 6 cm, antikolt. 5. minta 12,5x12,5 cm kb. 4 db 12,5x18,7 cm kb. 43 db 6. minta 12,5x12,5 cm kb. 64 db 12,5x18,7 cm kb. 4 db Vadkötés Vadkötés 7. minta 6,2x12,5 cm kb. 15,5 db 12,5x12,5 cm kb. 26,5 db 12,5x18,7 cm kb. 20,5 db 8. minta 12,5x12,5 cm kb. 18 db 12,5x18,7 cm kb. 31 db 9. minta 6,2x12,5 cm kb. 20,6 db 12,5x12,5 cm kb. 21,8 db 12,5x18,7 cm kb. 21,5 db 10. minta 6,2x12,5 cm kb. 26 db 12,5x12,5 cm kb. 12 db 12,5x18,7 cm kb. 26 db 55

56 TÉRKÖVEK Kötésminták: Castello antico 6 cm, antikolt. Vadkötés 11. minta 6,2x12,5 cm kb. 19,8 db 12,5x12,5 cm kb. 24,7 db 12,5x18,7 cm kb. 19,7 db 12. minta 6,2x12,5 cm kb. 21,4 db 12,5x12,5 cm kb. 21,4 db 12,5x18,7 cm kb. 21,4 db Vadkötés 13. minta 6,2x12,5 cm 12,5x12,5 cm 12,5x18,7 cm kb. 20,6 db kb. 21,8 db kb. 15,5 db 25x18,7 cm kb. 3 db 14. minta 6,2x12,5 cm kb. 51,6 db 12,5x12,5 cm kb. 38,4 db 15. minta 12,5x18,7 cm kb. 43 db 16. minta 12,5x12,5 cm kb. 16 db 12,5x18,7 cm kb. 32 db 56

57 80 cm TÉRKÖVEK SUPREM Suprema kombi térkő 6 cm, strukturált felülettel, vegyes méretek Kombi 20x20; 40x20; 40x40; 60x40 cm Igény Vegyes méretek Súly??? kg/m 2 Kombi ütem (1 sor): 20x20 cm 2 db 40x20 cm 1 db 40x40 cm 2 db 60x40 cm 2 db a mintákhoz anyagszükséglet 1 sor 120 cm Legfontosabb jellemzők: természetes forma könnyű lerakás a kombiformának köszönhetően fagy és sóálló kizárólag gyalogos forgalomra alkalmas, járművel nem járható! Színek: szürkésbarna sárgásbarna lkalmazási területek: teraszok árkádok járdák sétautak kerti és ház körüli utak Távtartó: 2 mm 57

58 TÉRKÖVEK Kötésminták: Suprema kombi 6 cm, strukturált felülettel, vegyes méretek. 1. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 2. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 3. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 4. minta 0 Vegyes méretek 0-0 Megjegyzés 0 Kombi 58

59 TÉRKÖVEK FUEGO NTICO Új Fuego antico 5 cm, antikolt, töredezett élek x11,8x5 cm Igény Súly 35,30 db/m 2 3,3 kg/db Legfontosabb jellemzők: antikolt kő egyenetlenül töredezett élek enyhén karcos felület Színek: titán szürke, fuego mix lkalmazási területek: utak, kerti utak teraszok garázsbejáratok, parkolók (személygépjármű) járdák, szintáthidalások belső udvarok Kötésminták: Fuego antico 5 cm, antikolt, töredezett élek. 1. minta 11,8x24 cm kb. 50 db Futókötés 2. minta 11,8x24 cm kb. 50 db Parkettakötés 3. minta 11,8x24 cm kb. 50 db Könyökkötés 4. minta 11,8x24 cm kb. 50 db Halszálkakötés 59
