1 SA típusú keringtető szivattyú Kezelési és karbantartási utasítás FIGYELEM: Ez az útmutató fontos biztonságtechnikai információkat tartalmaz, amelyeknek a betartása feltétlenül szükséges a felszerelés és az üzembe helyezés során. Kérjük, hogy a szerelés és használat előtt minden útmutatást olvasson el. 1. ÁLTALÁNOS BIZTONSÁGTECHNIKAI INFORMÁCIÓK A következő jelek (,!,! ) az adott biztonságtechnikai utasítás figyelmen kívül hagyása esetén lehetséges veszélyre hívják fel a figyelmet. ÉLETVESZÉLY Ezeknek az előírásoknak a figyelmen kívül hagyása halálos áramütéshez vezethet.! VESZÉLY Ezeknek az előírásoknak a figyelmen kívül hagyása személyi vagy anyagi károsodáshoz vezethet.! FIGYELEM Ezeknek az előírásoknak a figyelmen kívül hagyása a szivattyú vagy a berendezés károsodásához vezethet. 2. ÁLTALÁNOS BIZTONSÁGTECHNIKAI ELŐÍRÁSOK! Az ebben az útmutatóban ismertetett készülékeket úszómedencékben történő előszűrésére és keringtetésére készítettük.! Ezek tiszta, 35 o C-ot meg nem haladó hőmérsékletű vízzel végzett munkához készültek. A beépítést a mindenkori beépítési utasításnak megfelelően kell végezni. Vegye figyelembe az általános balesetvédelmi előírásokat! A szivattyú bármilyen módosítása a gyártó előzetes jóváhagyását igényli. Az eredeti alkatrészek és a gyártó által engedélyezett tartozékok garantálják a fokozott biztonságot. A gyártó semmilyen felelősséget nem vállal az olyan károkért, amelyek nem engedélyezett tartozék vagy nem engedélyezett tartalék alkatrész miatt következtek be. Üzem közben a szivattyú elektromos részei feszültség alatt vannak. A készüléken vagy a csatlakoztatott berendezésen végzendő karbantartási munkák előtt az áramellátást meg kell szakítani és az indító berendezést ki kell kapcsolni. A felhasználónak meg kell győződnie róla, hogy a szerelési és karbantartási munkákat csak olyan szakképzett és feljogosított szakemberek végezték, akik a felállítási és kezelési utasítást ismerik. Az üzemelés megbízhatóságát csak az utasítások pontos betartása mellett lehet garantálni. A műszaki táblázatban megnevezett határértékeket semmi esetre sem szabad túllépni. Üzemzavar vagy hibás működés esetén forduljon 1.oldal

2 FELÁLLÍTÁSI ÉS SZERELÉSI UTASÍTÁSOK Az elektromos kábelnek a motorra csatlakoztatása során ügyeljen a csatlakozó dobozon belüli helyes elrendezésre. Ne hagyjon vissza kábelmaradványokat, és győződjön meg róla, hogy a földelő vezeték helyesen legyen csatlakoztatva. A motort a szivattyúhoz csatolt kapcsolási tervnek megfelelően csatlakoztassa. Ellenőrizze, hogy az elektromos kábel a gép csatlakozó szekrényében a kapcsokhoz megfelelően legyen illesztve és rögzítve. A szivattyúkat el kell látni hibaáram védőszerkezettel (RCD), amelynek a méretezési árama nem lehet nagyobb 30 ma-nél. Győződjön meg róla, hogy a csatlakozó szekrény tömítése jól zár, és nem kerülhet víz a villanymotor csatlakozó szekrényébe. Győződjön meg arról is, hogy a csatlakozó szekrény kábelvezetésének belsejében a tömszelence el legyen helyezve, és jól rögzítve legyen.! A motor és a készülék áramvezető részei semmilyen esetben sem érintkezhetnek vízzel. Ha a készüléket az itt megnevezettől eltérő célra kell felhasználni, illesztések és pótlólagos műszaki szabványok lehetnek szükségesek. ÜZEMBEHELYEZÉSI UTASÍTÁS A készülék üzembe helyezése előtt ellenőrizze a motor elektromos védelmét, és győződjön meg arról, hogy az elektromos és mechanikus érintésvédelem helyesen legyen rögzítve. KÉRJÜK, VEGYE FIGYELEMBE: A szivattyú működése közben sohase legyen a medencében. A szivattyút nem szabad használni, ha emberek vannak a vízben. SZERELÉSI ÉS KARBANTARTÁSI UTASÍTÁSOK A szivattyúk szerelése és felállítása során figyelembe kell venni a felállításra vonatkozó országos előírásokat.! Szigorúan ügyeljen arra, hogy ne juthasson víz a motorba és az áramvezető részekhez. A motor működése közben és a teljes leállásáig kerülje, hogy akár véletlenül is érintse a berendezés mozgó részeit. Mielőtt munkát végezne rajta, várja meg a motor teljes leállását. Az elektromos vagy mechanikus karbantartási munkák végzése előtt győződjön meg róla, hogy a gép le legyen választva az elektromos hálózatról, és az indító készülékek reteszelve legyenek. A készüléken végzendő munka előtt ügyeljen mindig a következő lépésekre: 1. Húzza ki a hálózati csatlakozót. 2. Reteszelje az indító készüléket. 3. Győződjön meg róla, hogy se az áramkörben se a segédáramkörben vagy a tartozék készülékekben ne legyen áram. 4. Várja meg, amíg a járókerék teljesen le nem áll. 2.oldal

3 Ez a lista csak tájékoztató jellegű, és nem zárja ki pótlólagos speciális biztonsági szabványok alkalmazását.! Ellenőrizze rendszeresen: - A mechanikus részek helyes rögzítését és a készülék csavarkötéseinek állapotát. - A tápvezetékek és a szigetelés helyes helyzetét, rögzítését és állapotát. - A gép és az elektromotor hőmérsékletét. Ha valami üzemzavar lép fel, azonnal kapcsolja ki a gépet, és kezdje meg a javítást. - A készülék rezgései. Ha valami üzemzavar lép fel, azonnal kapcsolja ki a gépet, és kezdje meg a javítást. Ennek a felállítási, üzemeltetési és karbantartási utasításnak a keretei között nem lehet az üzemelés és karbantartás során fellépő minden elképzelhető helyzetet leírni. Ha további útmutatásra van szüksége, vagy speciális probléma lépne fel, ne habozzon kapcsolatba lépni a kereskedőjével vagy közvetlenül a gyártóval. 3. FELÁLLÍTÁS ÉS SZERELÉS ÁLTALÁNOS A szivattyúink szerelése és felállítása csak olyan medencékhez és tavakhoz megengedett, amelyek megfelelnek a HD szabványnak. Kérdéses esetekben, kérjük, forduljon szakemberhez. A szivattyúknak van egy kosárral felszerelt előszűrőjük, hogy visszatartsa a durvább szemcséket, amelyek károsítanák a szivattyú hidraulikus belső terét. Ahhoz, hogy az előszűrő eleget tudjon tenni a funkciójának, a szivattyút vízszintesen kell szerelni. A szivattyúnak van egy talpa, amelyik a padozathoz történő rögzítés céljára négy furattal van ellátva (1. ábra). 1. ábra: Rögzítés CSŐVEZETÉK 3.oldal

4 A csővezeték csatlakoztatása a szivattyúval szállított csatlakozó csonkba beragasztással történik. A csatlakozó csonkoknak a szivattyú szívó- és nyomónyílásával történő összekötése menetes, és tömítésekkel vannak ellátva a kifolyás megakadályozására (2. ábra). A nyomóvezeték csatlakozását szerelje pontosan függőlegesen ás a megfelelő nyílások közepére. Evvel el lehet kerülni a szükségtelen külső erőhatásokat a szivattyúra és a csővezetékre, amelyek nem csak a szerelést nehezítik meg, hanem az alkatrészek töréséhez is vezethetnek (2. ábra). Szerelje a szívóvezetéket a szivattyú fele 2 %-os lejtéssel. Evvel megakadályozza a légzárványok kialakulását (2. ábra). 2. ábra: Baloldalt helyes, Jobboldalt helytelen, Verschraubung csavarzat, Dichtung tömítés. Biztonsági intézkedésként ajánlatos a szivattyú előszűrőjét feltölteni, amíg a víz a beszívó csonknál meg nem jelenik (3. ábra) 3. ábra: Einfüllstopfen betöltés. FELÁLLÍTÁSI HELY 4.oldal

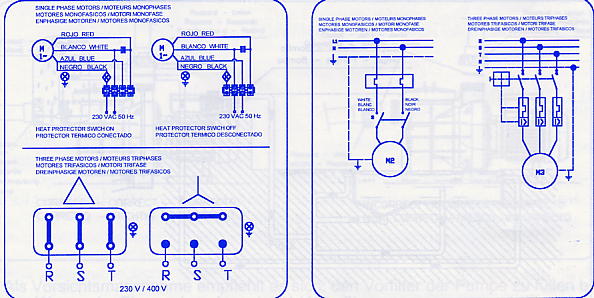

5 A szivattyúk önfelszívóak. Ennek ellenére azt ajánljuk, hogy a medence vagy tó vízszintje alatt szereljék fel, hogy nagyobb teljesítményt érjenek el. Ha elkerülhetetlen, hogy a szivattyút a víz felszíne fölött helyezzék el, a szinteltérés nem lehet több 2 m-nél (ld. 4. ábra). Kíséreljék meg a szívóvezetéket a lehető legrövidebbnek tartani, mivel minél hosszabb a vezeték, annál hosszabb a felszívási idő, és annál kisebb a berendezés teljesítménye. 4. ábra: Pumpe szivattyú ELEKTROMOS BERENDEZÉS (..) Az elektromos berendezésnek többlépcsős leválasztással kell rendelkeznie, amelynek megszakítási távolsága legalább 3 mm. A hálózati csatlakozáshoz merev vezetéket kell használni. Ha mégis flexibilis hálózati csatlakozó vezetéket használnak, ezt a vezetéket speciális csatlakozókkal kell a motor hálózati kapcsaihoz csatlakoztatni. Az egyfázisú szivattyúkba termikus védőkapcsoló van beépítve. A felállításkor a berendezést tehát elég a Hálózati csatlakoztatás vázlat szerinti kapcsolóval ellátni. A háromfázisú motorhoz feltétlenül motorvédő kapcsolót kell használni. Valamennyi szivattyútípusnál 0,03 A-es differenciál védőkapcsolót kell az áramütések elleni védelem céljából beépíteni (ld. vázlat). Az egyfázisú motor thermoreléjének beállítására szolgáló adatok csak tájékoztató jellegűek, mivel a motorba már be van építve egy védőkapcsoló. Kapcsolási vázlat: Elektrische Anschlüsse elektromos csatlakozások, Einphasische Motoren egyfázisú motorok, Dreiphasische Motoren háromfázisú motorok, Red piros, White fehér, Blue kék, Black fekete, heat protector switch on termikus védőkapcsoló be, heat protector switch out termikus védőkapcsoló ki, TERMIKUS VÉDŐKAPCSOLÓK TÁBLÁZAT Típus Szivattyú LE kw V Relé áramerősség (A) 5.oldal

6 típus 1 SA-033-M 0,33 0, ,4 2 SA-050-M 0,5 0, ,6 3 SA-075-M 0,75 0, SA-075-T 0,75 0, /400 3 / 1,5 5 SA-100-M 1 0, ,2 6 SA-100-T 1 0, /400 7 / 2,7 7 SA-125-M 1,25 0, ,3 8 SA-125-T 1,25 0, /400 6 / 2,7 Az egyfázisú 230 V-os szivattyúkhoz H07 RN-F3 1,0 mm-es csatlakozó tömlőt használjon. A háromfázisú szivattyúkhoz H07 RN-F5 1,0 mm-es csatlakozó tömlőt használjon. A motor indítása előtt, kérjük, ellenőrizze a biztosítékot. A háromfázisú motornál állítsa be a thermorelét a termikus védőkapcsolók táblázat adatainak megfelelően. Háromszög kapcsolás (3x230 V hálózat) a megadott nagyobb érték az érvényes. Csillag kapcsolás esetén (3x400 V hálózat) ennek megfelelően a kisebb érték az érvényes. 230 V (220 V és 240 V között) 400 V-tól (380 V és 420 V között) eltérő feszültségek esetén a kisebb feszültséget háromszög, a nagyobbat csillag kapcsolásban csatlakoztassa. A berendezés beépítésénél ügyeljen a földelő vezeték helyes fektetésére és csatlakoztatására. A beépítésre és elektromos csatlakoztatásra vonatkozó útmutatás figyelmen kívül hagyása esetén a gyártó minden felelősséget elhárít, és elvész a garancia. A motorok megfelelnek az IP-54 védelmi osztályú EU szabványoknak. lehetnek speciális beépítési irányelvek. A hálózati kábelt csak engedéllyel rendelkező szakember csatlakoztathatja. (Csatlakozás módja Y). A helytelen hálózati csatlakoztatás életveszélyes lehet! 4. ÜZEMBEHELYEZÉSI UTASÍTÁS ÜZEMBE HELYEZÉS ELŐTT A szivattyú üzembe helyezése előtt hajtsa végre a következő lépéseket: 1. Távolítsa el az előszűrő fedelét (ld. 5. ábra) 2. Az előszűrőn keresztül töltsön vizet a szivattyúba, amíg a víz meg nem jelenik a szívóvezetékben. 3. Ha ezen műveletek közben a kosarat eltávolította volna az előszűrő belsejéből, ne felejtse el újból betenni, mivel csak akkor kerülheti el, hogy nagyobb részecskék kerüljenek a szivattyú belsejébe, és esetleg eltömjék azt. 4. Ellenőrizze, hogy a hálózati feszültség megfeleljen a típustáblán megadott feszültséggel. Tegye fel a fedelet az előszűrőre, és csavarja szorosra. Ne felejtse el előtte helyére tenni a tömítő gyűrűt (5. ábra). 6.oldal

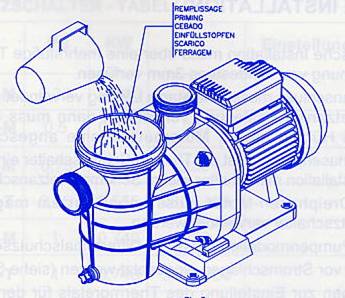

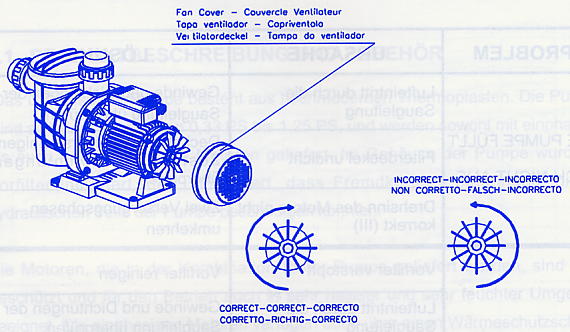

7 5. ábra: Prefilter cover előszűrő fedél, Prefilter előszűrő, Oring tömítő gyűrű. A szivattyú üzembe helyezése előtt az előszűrőt meg kell tölteni vízzel, különben a mechanikus csatlakozások sérülhetnek, ami kifolyást eredményezhet. Háromfázisú motornál ellenőrizze a helyes forgásirányt. A forgásirányt a motor hátsó részénél a ventillátornál láthatja a fedélen levő nyíláson keresztül. A szivattyú tengelyének szabadon el kell tudnia fordulni. 6. ábra: Ventilatordeckel ventilátor fedél, Richtig helyes, Falsch helytelen ÜZEMBE HELYEZÉS 7.oldal

8 Nyisson ki minden szelepet, és indítsa meg a motort. Várjon, ameddig megtörténik a vezeték önfelszívása. 5. KARBANTARTÁS Rendszeresen tisztítsa meg az előszűrőben levő kosarat, hogy megakadályozza a nyomáscsökkenést. Ha a szivattyú leáll, győződjön meg róla, hogy a motor amperszáma megegyezik-e a gyártó által a készülék adattábláján megadott amperszámmal, vagy kisebb annál. Kétség esetén forduljon a közelében levő vevőszolgálathoz. Ha az amperszám nagyobb, vegye fel a kapcsolatot a gyártóval. Ha a szivattyút egy ideig nem használják, előtte, kérjük ürítsék le. Ez különösen hidegebb vidékeken fontos, ahol a csövek befagyhatnak. A szivattyú leeresztéséhez húzza ki a dugót. Az előszűrő minden kinyitása alkalmával tisztítsa meg a tömítő gyűrűt. Mindig győződjön meg arról, hogy a fedél tömören zár (5. ábra). 6. LESZERELÉS A motorblokkot le lehet választani a szivattyúról anélkül, hogy előtte a szívó vezetéket és a szivattyú meghajtását leszerelné. A motorblokknak a szivattyúról történő leválasztásához oldja meg a rögzítő csavarokat. LEHETSÉGES ÜZEMZAVAROK, OKOK ÉS ELHÁRÍTÁS ÜZEMZAVAR OK ELHÁRÍTÁS A SZIVATTYÚ NEM TÖLT A szívóvezetéken levegő lép Ellenőrizze a szívóvezeték FEL be meneteit és tömítéseit A szűrőfedél nem zár tömören Tisztítsa meg az előszűrő fedelét, Ellenőrizze a tömítések állapotát A motor forgásiránya nem Az ellátó vezeték két fázisát A SZIVATTYÚNAK KICSI A SZÁLLÍTÓTELJESÍTMÉNYE A MOTOR NEM MŰKÖDIK helyes (III) Az előszűrő eldugult A szívóvezetéken levegő lép be A motor forgásiránya nem helyes (III) Nyomásveszteség a beszívásnál Rossz a hálózati feszültség Hőmérsékletemelkedés a kapcsolószekrényben áthúzás következtében cserélje meg. Tisztítsa meg az előszűrőt Ellenőrizze a szívóvezeték meneteit és tömítéseit Az ellátó vezeték két fázisát cserélje meg. Cserélje ki a nyomásveszteséget okozó részeket A hálózati feszültségnek meg kell egyeznie a típustáblán megadottal Ellenőrizze a csatlakozásokat a kapcsolószekrényben 8.oldal

9 A termikus védőkapcsoló kiold Hibás csatlakozások a kapcsolószekrényben A kábeleket helyesen csatlakoztassa a kapcsolószekrényben Rögzítse helyesen a kábeleket A kábelcsatlakozások méretét illessze kapcsolószekrényben levő csatlakozásokhoz 7. TULAJDONSÁGOK A TERMÉK LEÍRÁSA ÉS TARTOZÉKOK A szivattyúház a legújabb műanyagokból áll. Az önfelszívó szivattyúk 0,33 LE és 1,25 LE között egyfázisú motorral vagy háromfázisú motorral kerülnek szállításra. A szivattyúházba egy előszűrő van beépítve, amelyik megakadályozza, hogy idegen anyagok kerüljenek be, amelyek károsíthatják a szivattyút. A motor-szivattyú kombinációval szállított motorok IP-55 védelműek, és mind igen meleg és igen nedves körülmények között is képesek működni. Az egyfázisú motorok termikus védőkapcsolóval is rendelkeznek, amelyik megakadályozza, hogy egy esetleges feszültségcsúcs a szivattyút károsítsa. SZÁLLÍTÁSI TERJEDELEM Önfelszívó szivattyú beépített előszűrővel magán úszómedencék vízkeringtetésére A szivattyúházba beillesztett előszűrő Előszűrő kosár Kulcs az előszűrő kosár be- és kiszereléséhez Tömítések és csatlakozó csonkok a nyomó- és szívóvezetékek csatlakoztatásához Garanciajegy A szivattyú felállítási és karbantartási utasítása A motoros szivattyú egységek tulajdonságait a következő teljesítménygörbék adják: JELLEGGÖRBÉK (egyfázisú) 9.oldal

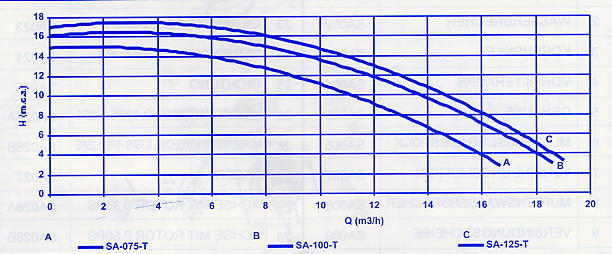

10 JELLEGÖRBÉK (háromfázisú) 8. A KÉSZÜLÉKRE VONATKOZÓ SZABVÁNYOK Az America szivattyúsorozat termékeinek vizsgálatai az MSZ EN ISO 9906:2000 szerint lettek elvégezve. VÁSÁRLÁS DÁTUMA: KERESKEDŐ NEVE, CÍME: JÓTÁLLÁSI JEGY Garancia-bélyegző helye KÉSZÜLÉK (TERMÉK) TÍPUSA: GYÁRTÁSI SZÁMA: Importőr: Gyártó: 10.oldal

11 A jótállási jegy felhasználása Jelen jótállási jegy a fent megjelölt termék (készülék) jótállási időszakban történő esetleges meghibásodásaira és javítására vonatkozik. A vásárló a jótállási igényét csak a jótállási jeggyel és a vásárlást igazoló nyugtával vagy számlával együtt érvényesítheti. A javítószerviz jótállási, javítási munkát kizárólag érvényes jótállási jegy alapján végez. A jótállási jegyen történt bármilyen javítás, törlés vagy átírás, valótlan adatok bejegyzése a jótállási jegy érvénytelenségét vonja maga után. Elveszett jótállási jegy pótlására nincs lehetőség. A jótállási jegy kitöltését a vásárláskor és/vagy az üzembe helyezéskor kell elvégezni. A kitöltetlen vagy hiányos kitöltött jótállási jegy érvénytelen. Minden, a jótállással kapcsolatos javítást kizárólag a javítószerviz vagy a kereskedő szerződött partnerszervizei végezhetnek el. Ha a termék javítását, átalakítását a jótállási időn belül nem a javítószerviz vagy partnerszerviz végezte, a jótállási felelősség megszűnik. Az egyéb szervizek vagy magánszemélyek esetleges nem szakszerű javításából eredő károkért a kereskedő felelősséget nem vállal, a javítás költségeit nem téríti meg. A jótállási igény érvényesítése o A vásárlónak a jótálláson alapuló igénye érvényesítésével kapcsolatos nyilatkozatát a kereskedőnek kell bejelentenie. A vásárló köteles a hiba felfedezése után kifogását haladéktalanul közölni. o Jelen jótállás a vásárlás / üzembehelyezés napjától számított 1 év időtartamig, Magyarország területére terjed. o A termék kijavítása esetén a jótállás időtartama meghosszabbodik a hiba közlésének napjától kezdve azzal az idővel, amely alatt a vásárló a terméket a hiba miatt rendeltetésszerűen nem használhatta. o A termék jelentős alkatrésze cseréje esetén a garancia a jelentős alkatrész vonatkozásában újrakezdődik. o A jótállás teljesítési helye a Kerex Uszodatechnika Kft központi telephelye. A vásárló jótálláson és szavatosságon alapuló jogai A vásárlót a Polgári Törvénykönyvről szóló évi IV. törvény aiban, valamint az évi 2. törvényerejű rendelet 6. (2) bekezdésében, valamint a 151/2003. (IX.22.) Kormányrendeletben meghatározott alábbi jogok illetik meg: A vásárló elsősorban a termék/készülék kijavítását, annak eredménytelensége esetén kicserélését kérheti, feltéve, hogy ezen igényeinek teljesítése nem lehetetlen, vagy aránytalan többletköltséget nem eredményez (más igény teljesítésével összehasonlítva). A kijavítást vagy kicserélést megfelelő határidőn belül, a vásárlónak okozott jelentős kényelmetlenség nélkül kell elvégezni. Ha a kereskedő a dolog kijavítását megfelelő határidőre nem vállalja, vagy nem végzi el, a vásárló a hibát maga kijavíthatja vagy mással kijavíttathatja a kereskedő költségére. A vásárló a kijavításig vagy kicserélésig az ellenszolgáltatás arányos részét visszatarthatja. A hibás terméket a javítószerviz elsősorban a helyszínen javítja meg. Amennyiben a helyszíni javítás nem lehetséges, a termék le- és felszereléséről, valamint szállításáról a javítószerviz gondoskodik. Ha a vásárló maga gondoskodik a leszerelésről és szállításról, külön költségtérítést ezért a javítószervizzel szemben nem érvényesíthet. Amennyiben a helyszíni szemle vagy a javítás során a jótállási kötelezettség megszűnésére derül fény, akkor a vásárló köteles a kiszállás és az elvégzett javítás költségeit megtéríteni. Javítás során a termékbe csak új alkatrész építhető be. Ha a vásárlónak sem kijavításra, sem kicserélésre nincs joga, vagy ha a kijavítást, illetve a kicserélést a kereskedő nem vállalja, vagy e kötelezettségeinek nem tud eleget tenni, a vásárló megfelelő árleszállítást igényelhet vagy a termék/készülék visszaszolgáltatása fejében kérheti a vásárláskori vételár teljes visszatérítését is (elállás). Jelentéktelen hiba esetén elállásnak nincs helye. Eljárás a hiba jellegével kapcsolatos vita esetén Fogyasztói szerződés esetén, amennyiben a vásárlás június 30. napjáig történt, és a hiba ténye, jellege, illetve a vásárlást követő hat hónapon túl érvényesített szavatossági igény esetén a hiba keletkezésének időpontja megállapításához különleges szakértelem szükséges, a vásárló a Fogyasztóvédelmi Főfelügyelőségtől térítésköteles szakvéleményt kérhet. Ha a vásárló a fentiek szerint kíván eljárni, a kereskedő köteles a vásárló részére (a hiba jellegére és keletkezésének lehetséges okaira vonatkozó) álláspontjáról haladéktalanul írásbeli nyilatkozatot adni. A Főfelügyelőség köteles a szakvéleményt az áru és a vizsgálati díj beérkezésétől számított tizenöt munkanapon belül elkészíteni, és azt a feleknek megküldeni. Indokolt esetben a határidő tíz munkanappal meghosszabbítható. Ha a szakvéleményhez szükséges vizsgálat az áru roncsolása nélkül nem végezhető el, a vizsgálat elvégzéséhez a Főfelügyelőség a felek előzetes hozzájárulását köteles kérni. Ez az eljárás nem érinti a feleknek azt a jogát, hogy igényeiket bírósági eljárás keretében érvényesítsék. További vita esetén a felek az 11.oldal

12 illetékes helyi bírósághoz fordulhatnak. A jótállás nem érinti a vásárló jogszabályból eredő szavatossági és egyéb jogait. Jótállási felelősségünk kizárása 1. A jótállási felelősség nem áll fenn, ha a jótállási javítások elvégzésével megbízott szerviz bizonyítja, hogy a hiba rendeltetésellenes, a használati utasítástól eltérő, szakszerűtlen használat, kezelés, átalakítás, helytelen tárolás, baleset, elemi kár, túlterhelés, külső behatás vagy egyéb, a vásárlás után keletkezett okból következett be. Amennyiben a terméket megbontották, vagy a készüléken javítási kísérlet történt, a készülék vonatkozásában a jótállási kötelezettség megszűnik. Nem vonatkozik a jótállás törött, repedt alkatrészekre és tartozékokra. 2. A karbantartási munkák elvégzése (tisztítás, levegő- és egyéb szűrőtisztítás, olajozás stb.) a vásárló feladatát képezi. Az ilyen okból hibás termék javítási költsége a jótállási időtartamon belül a vásárlót terheli, díjköteles javításra a javítószerviz ilyenkor is kötelezhető. 3. A termék üzembe helyezése és beállítása nem tartozik a garanciális kötelezettségek körébe, ezt a vásárló kérésére a javítószerviz külön díjtétel felszámítása ellenében vállalja. A kereskedő és a javítószolgálat jótállási jeggyel kapcsolatos feladatai A kereskedő a termék eladásakor köteles a jótállási jegyen a készülék számát és típusát egyeztetni, a jótállási jegyet az eladás (üzembe helyezés) keltének feltüntetésével hitelesíteni és azt a vásárlónak átadni. A kereskedő a vásárló kifogásáról jegyzőkönyvet köteles felvenni, amelynek másolatát a fogyasztónak át kell adni. A kereskedőnek törekednie kell arra, hogy a kijavítást vagy kicserélést legfeljebb tizenöt napon belül elvégezze. Jótállási jegy a kötelező jótállási időre Bejelentés időpontja: Levágandó jótállási javítási szelvények Jótállási jegy a kötelező jótállási időre Bejelentés időpontja: Levágandó jótállási javítási szelvények Bejelentett hiba: Hiba oka: JÓTÁLLÁSI SZELVÉNY Bejelentett hiba: Hiba oka: JÓTÁLLÁSI SZELVÉNY Javítás módja: Típus: Javítás módja: Típus: Gyártási szám: Gyártási szám: Jótállás meghosszabbítva nappal Eladás kelte: Jótállás meghosszabbítva... nappal Eladás kelte: A javított termék visszaadásának időpontja: Eladó szerv: A javított termék visszaadásának időpontja: Eladó szerv: Munkalapszám: Munkalapszám: Kelt: Kelt:... bélyegző, olvasható aláírás (P.H.) aláírás.. bélyegző, aláírás (P.H.) aláírás 12.oldal
