SAP vállalatirányítási rendszer alapjai /3-4

Átírás

1 SAP vállalatirányítási rendszer Tantárgy kódja: Tanév: alapjai /3-4 VEMI5344i 2009/10-1.félév Előadó: dr. Varga Ernő, dr. Gerzson Miklós Workbench alapok

2 Workbench alapok/1 ABAP programok lefutása ABAP Workbench bevezetés ABAP utasítások és adatdeklarációk Adatbázis dialógusok Modularizálás Újrafelhasználható komponensek Összefoglalás

3 Minta feladat leírása Indulási repülőtér Kiindulási hely A gyakorlatok során programokat kell fejleszteni egy utazási iroda alkalmazottjai számára. A tipikus követelmények: légi összeköttetések keresése meghatározott dátummal adott járat foglalásainak feldolgozása kiegészítő járatinformációk kiértékelése ár kihasználtság Célrepülőtér Érkezési hely

4 ABAP programok lefutása Kliens-szerver architektúra: Program lefutás: Adatkivitel listán Adatkivitel dynpro-n

5 Kliens-szerver architektúra Prezentációs szerver szint SAPGUI SAPGUI SAPGUI SAPGUI SAPGUI SAPGUI Applikációs szerver szint Diszpécser Diszpécser Kliens- Munkafolyamat Munkafolyamat Munkafolyamat Munkafolyamat Adatbázis Munkafolyamat Munkafolyamat Munkafolyamat Munkafolyamat

6 Egyfelhasználós metszet Prezentációs szerver szint Applikációs szerver szint ABAP-program Munkafolyamat Adatbázis

7 Felhasználói folyamatábra Dynpro Szelekciós kép Black Bo ox Lista Idő

8 Szerverszintek közti váltogatás ABAP feldolgozási blokk ABAP-program Programindítás Adatbázistábla ABAP feldolgozási blokk ABAP- futásidőrendszer

9 Adatkivitel listában Szelekciós kép: légitársaság azonosítójának megadása Adatbázis olvasása: légitársaság hosszú neve és pénzneme Lista megjelenítése az olvasott adatokból

10 Lista - Programindítás Repository Programindítás Adatbázistábla Idő

11 Lista Program kontextus betöltése ABAP-program Szelekciós kép Repository Adatobjektumok ABAP feldolgozási blokk Programindítás Adatbázistábla ABAP- futásidőrendszer Idő

12 Lista Szelekciós kép elküldése ABAP-program Adatobjektumok ABAP feldolgozási blokk Programindítás Adatbázistábla ABAP- futásidőrendszer Idő

13 Lista Bevitt értékek átvétele ABAP-program Adatobjektumok ABAP feldolgozási blokk Programindítás Adatbázistábla ABAP- futásidőrendszer Idő

14 Lista Táblarekord olvasása ABAP-program Adatobjektumok ABAP feldolgozási blokk Programindítás Adatbázistábla ABAP- futásidőrendszer Idő

15 Lista Táblarekord visszaadása ABAP-program Adatobjektumok ABAP feldolgozási blokk Programindítás Adatbázistábla ABAP- futásidőrendszer Idő

16 Lista Lista megjelenítése ABAP-program Adatobjektumok ABAP feldolgozási blokk Programindítás Adatbázistábla ABAP- futásidőrendszer Idő

17 Adatkivitel dynpro-n Szelekciós kép: légitársaság azonosítójának megadása Adatbázis olvasása: légitársaság hosszú neve és pénzneme Olvasott adatok megjelenítése dynpro-n

18 Dynpro Dynpro hívása Adatbázistábla Programindítás ABAP-program Adatobjektumok Dynpro Process Before Output ABAP feldolgozási blokk ABAP- futásidőrendszer Idő

19 Dynpro - Megjelenítés Adatbázistábla Programindítás ABAP-program Adatobjektumok Dynpro Process Before Output ABAP feldolgozási blokk ABAP- futásidőrendszer Idő

20 Dynpro Felhasználói művelet Adatbázistábla Programindítás ABAP-program Adatobjektumok Dynpro Process Before Output ABAP feldolgozási blokk Process After Input ABAP- futásidőrendszer Idő

21 Dynpro ABAP feldolgozási blokk Adatbázistábla Programindítás ABAP-program Adatobjektumok Dynpro Process Before Output ABAP feldolgozási blokk Process After Input ABAP- futásidőrendszer Idő

22 ABAP Workbench bevezetés Repository és Workbench Meglévő program elemzése Statikus elemzés Dinamikus elemzés Forráskód áttekintése Első projekt: meglévő program másolatának egyedi igényekhez igazítása

23 R/3 Repository Prezentációs szerver szint Applikációs szerver szint ABAP-program Adatbázis mandantfüggetlen Repository mandantfüggő Customizing-táblák Alkalmazási táblák

24 Repository felépítése Repository-objektumok FI HR MM SD MM WM Vevő MMM M Csomagok Funkcióelemek Programok Táblák...

25 SAP alkalmazási hierarchia SAP Alkalmazási hierarchia CA AC FI + + TR CO... Alkalmazásokat átfogó komponensek Számvitel általában Pénzügy... FBAS Pénzügyi könyvelés 'bázis'. FI-GL Főkönyvi könyvelés FI-LC Konszolidálás Treasury Controlling Alkalmazás-komponensek Csomag Kijelölt részstruktúra Infórendszer

26 SAP alkalmazási hierarchia

27 Repository infórendszer Repository-infórendszer Business Engineering ABAP Dictionary Alapobjektumok Adatbázistáblák Nézetek Adatelemek Struktúrák Táblatípusok... További objektumok Mezők Programozás Funkciókönyvtár Programkönyvtár Programozási környezet Részobjektumok programokhoz ABAP Objects Osztálykönyvtár Részobjektumok osztályokhoz Részobjektumok interfészekhez Környezet

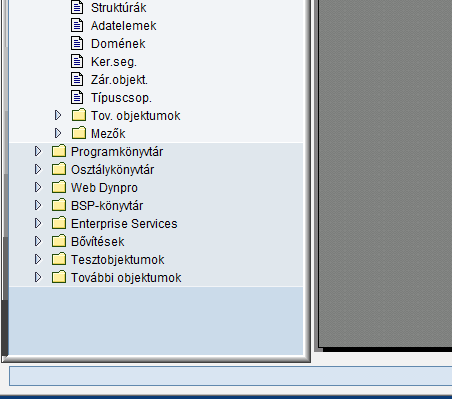

28 Repository infórendszer

29 ABAP Workbench munkaeszközök Screen Painter Menu Painter ABAP Editor FI SD HR MM Debugger MM WM Vevő Function Builder Class Builder Object Navigator ABAP Dictionary

30 Object navigátor - képernyőfelépítés Browser bezárása Objektumlista megjelenítése Az objektumlista hierarchikus fastruktúrájú megjelenítésére szolgáló terület Repository-objektum megjelenítésére és feldolgozására szolgáló terület Jobb egérgomb Kontextusmenü Jobb egérgomb Kontextusmenü A keret húzható

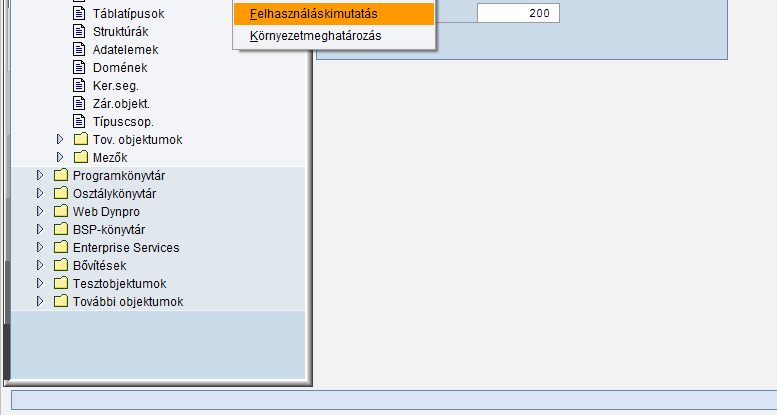

31 Object navigátor táblák keresése

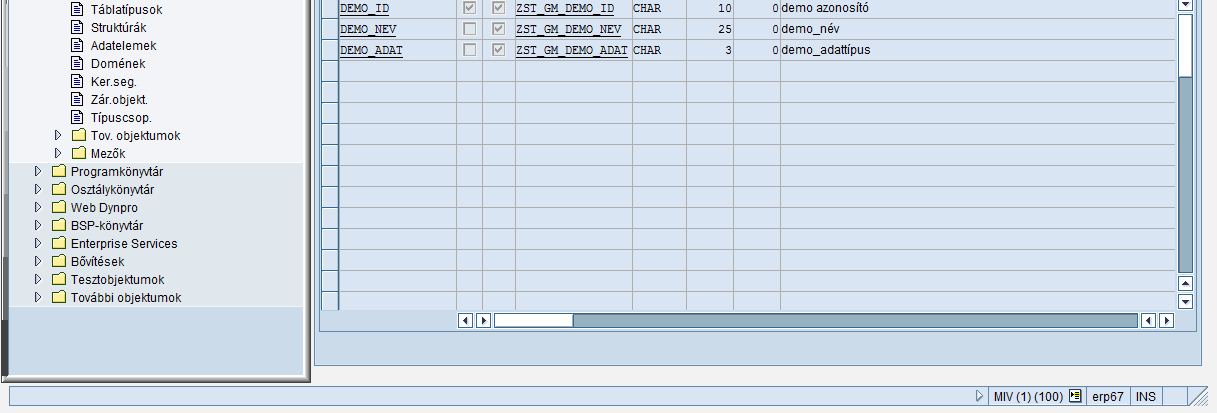

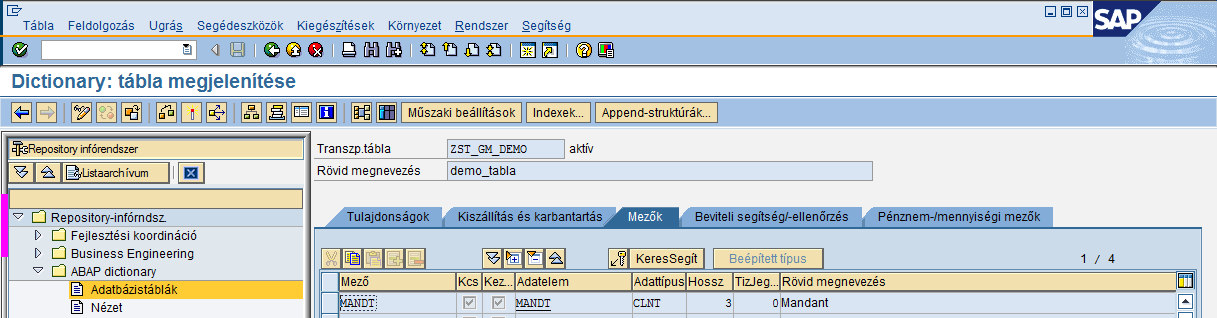

32 Object navigátor táblák megjelenítése

33 Object navigátor csomagok keresése

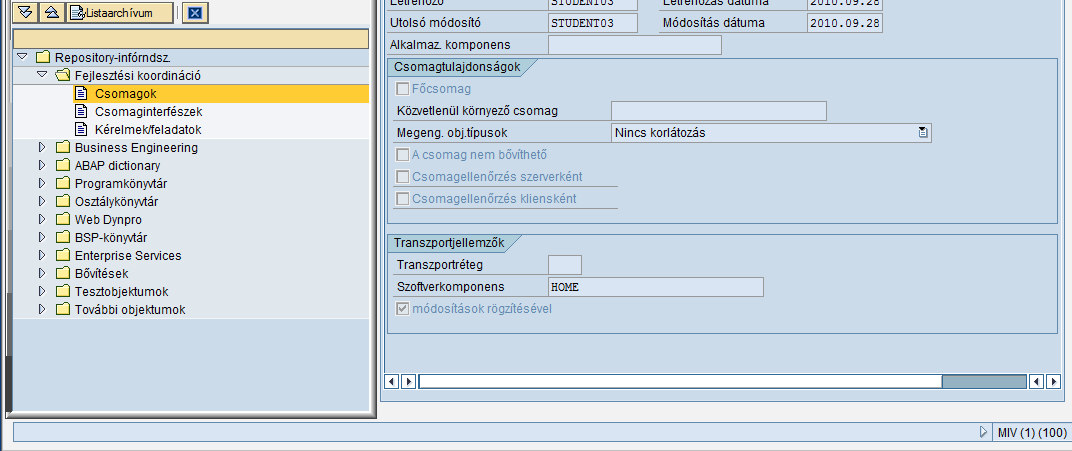

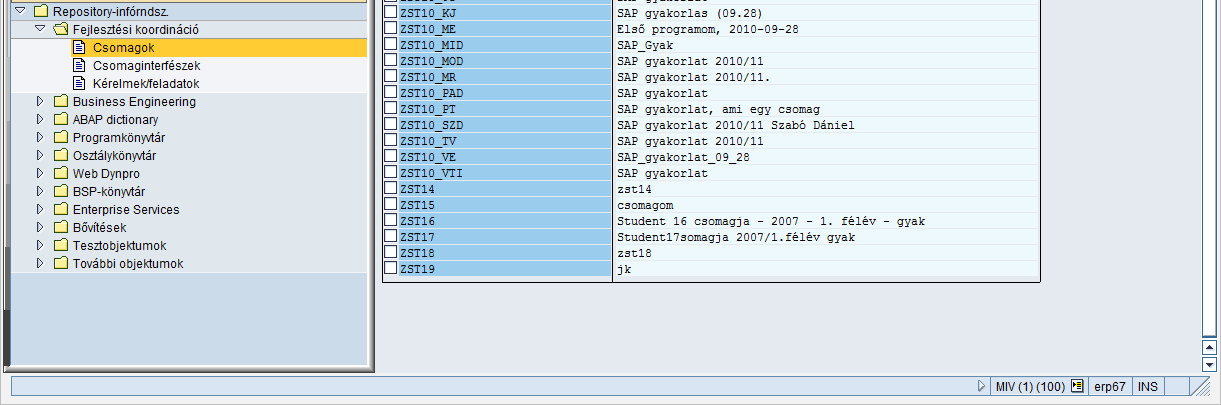

34 Object navigátor csomagok megjelenítése

35 Navigációs funkciók Fejlesztési osztály BC400 Alkalmazási hierarchia Fejlesztési osztály Program Funkciócsoport Osztály Helyi objektumok BC400 Program objektumfajtái DDIC-objektumok Programok SAPBC400WBD_GETTING_STA SAPBC400WBT_GETTING_STA Funkciócsoportok BC400 Osztályok CL_BC400 előző objektumlista következő objektumlista fölérendelt objektumlista Favoritok Hozzáadás Feldolgozás Programok Történet Objektumlista aktualizálása

36 Programobjektumok megjelenítése SAPBC400WBT_GETTING_STARTED Program objektumfajtái DDIC-struktúrák SBC400_CARRIER Mezők PA_CAR WA_BC400 Események START-OF-SELECTION Dynpro-k Editor Editor Editor Screen Painter Navigálás: bármelyik meglévő programobjektumra kétszer rákattintva a Workbench elindítja a megfelelő eszközt az objektumablakban és a megfelelő helyre navigál. Előrenavigálás: ha nincs a rendszerben ilyen objektum, akkor kétszer rákattintva aaaa a : a hivatkozásra létrehozható.

37 Meglévő program elemzése Funkciós terület meghatározása: program végrehajtása Statikus elemzés: objektumlista Dinamikus elemzés: nyomkövetés Forráskód elemzése

38 Funkciós terület meghatározása Szelekciós kép Dynpro Lista Légitársaság Légitársaság ID Név Saját pénznem AA American Airlines USD Rendszer Státus F1 Műszaki infó Programnév Képernyő szám (= Dynpro-szám) Mezőnevek Mezőtípusok

39 1. példa Szelekciós képernyő

40 1. példa Dynpro

41 1. példa Lista képernyő

42 Statikus nézet: objektumlista SAPBC400WBT_GETTING_STARTED Program objektumfajtái DDIC-struktúrák SBC400_CARRIER Mezők PA_CAR WA_BC400 Események START-OF-SELECTION Dynpro-k

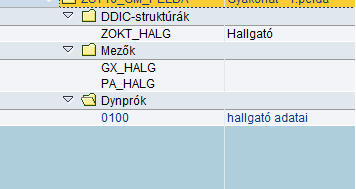

43 1. példa statikus nézete objektumlista

44 Program indítása SAPBC400WBT_GETTING_STARTED Program objektumfajtái DDIC-struktúrák Mezők PA_CAR WA_BC400 Események START-OF-SELECTION Dynpro-k Include-ok Jobb egérgomb Indítás Közvetlen Debugging

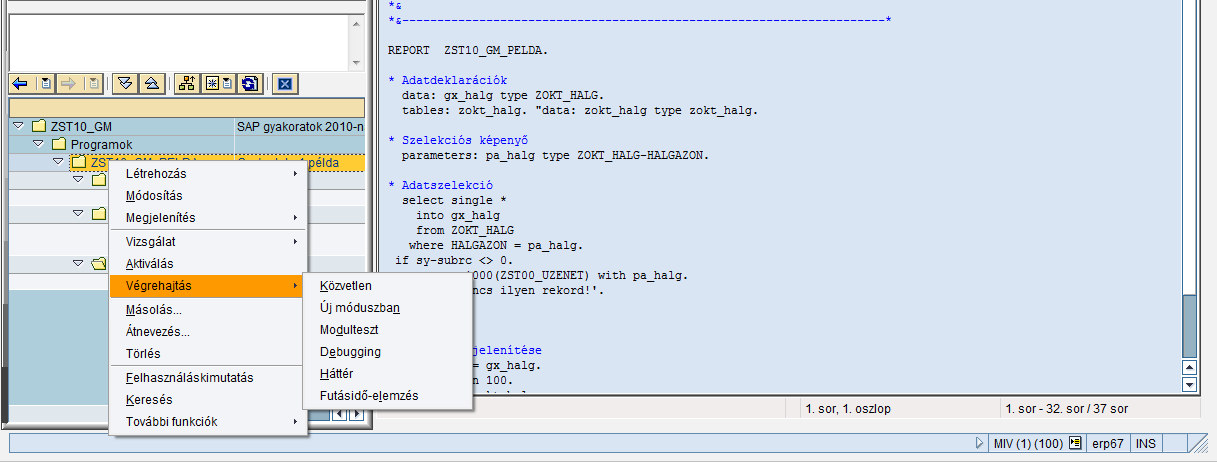

45 1. példa Program indítása

46 Nyomkövetés: debugging módusz X SAP ABAP Debugger Watchpoint Mezők Fő program Forráskód Egy lépés ZJJ_KURS_000 ZJJ_FORMS 6 Fixpontos aritmetika chws SELECT SINGLE * FROM scarr INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE carrid = pa_car. 4 IF sy-subrc = 0. MOVE-CORRESPONDING wa_sbc400 TO sbc400_carrier. CALL SCREEN 100. MOVE-CORRESPONDING sbc400_carrier TO wa_sbc400. Változat wa_sbc400-carrid 1-4 LH 6 Változat SY-SUBRC 0 SY-TABIX 0 SY-DBCNT 1 BIN (1) (000) ds0025 INS o

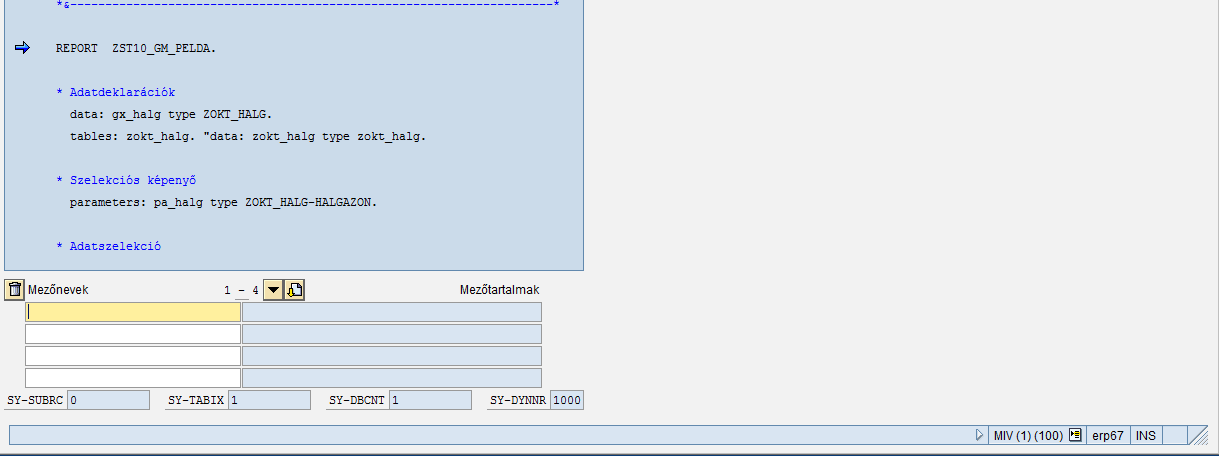

47 1. példa nyomkövetése: debugging módusz Tovább (kurzorig ) (F8) Visszatérés (F7) Végrehajtás (F6) Egyedi lépés (F5)

48 Töréspontok debugging móduszban X SAP ABAP Debugger Watchpoint Mezők Fő program Forráskód Tovább ZJJ_KURS_000 ZJJ_FORMS 6 Fixpontos aritmetika chws 4SELECT SINGLE * FROM scarr INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE carrid = pa_car. IF sy-subrc = 0. MOVE-CORRESPONDING wa_sbc400 TO sbc400_carrier. STOP CALL SCREEN 100. MOVE-CORRESPONDING sbc400_carrier TO wa_sbc400. Változat wa_sbc400-carrid 1-4 LH 6 Változat SY-SUBRC 0 SY-TABIX 0 SY-DBCNT 1 BIN (1) (000) ds0025 INS o

49 Általános ABAP szintaxis TABLES sbc400_carrier. DATA wa_sbc400 TYPE sbc400_carrier. PARAMETERS pa_car TYPE scarr-carrid. START-OF-SELECTION. SELECTION SELECT SINGLE * FROM scarr INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE carrid = pa_car. IF sy-subrc = 0. MOVE-CORRESPONDING wa_sbc400 TO sbc400_carrier. CALL SCREEN 100. MOVE-CORRESPONDING sbc400_carrier TO wa_sbc400. WRITE wa_sbc400-carrid COLOR COL_KEY. WRITE wa_sbc400-carrname. WRITE wa_sbc400-currcode. ENDIF. ABAPkulcsszó Kiegészítések (kulcsszótól függő) Pont van mindegyik ABAP-mondat végén

50 Utasításfüzérek és megjegyzések START-OF-SELECTION. * Adatrekord olvasása a SCARR táblából Megjegyzés SELECT SINGLE * FROM scarr INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE carrid = pa_car. IF sy-subrc = 0. MOVE-CORRESPONDING wa_sbc400 TO sbc400_carrier. CALL SCREEN 100. " Dynpro 100 feldolgozása Megjegyzés MOVE-CORRESPONDING sbc400_carrier TO wa_sbc400. WRITE:/ wa_sbc400-carrid COLOR COL_KEY,, wa_sbc400-carrname,, wa_sbc400-currcode.. ENDIF. Utasításfüzér

51 Navigálás az Editorban Az adatbázistábla definiálása az ABAP Dictionary-ben A struktúra definiálása (a strukturált mezőé) START-OF-SELECTION. SELECT SINGLE * FROM scarr INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE carrid = pa_car. IF sy-subrc = 0. MOVE-CORRESPONDING wa_sbc400 TO sbc400_carrier. CALL SCREEN 100. Dupla kattintás A dynpro definiálása MOVE-CORRESPONDING sbc400_carrier (a Screen TO wa_sbc400. Painter-ben) WRITE:/ wa_sbc400-carrid COLOR COL_KEY, wa_sbc400-carrname, wa_sbc400-currcode. STOP ENDIF.

52 Kulcsszó dokumentáció i Segítség Segítség az Editorhoz ABAP-áttekintés ABAP-kifejezés WRITE START-OF-SELECTION. Új ABAP SELECT SINGLE * FROM scarr ABAP dokum. és példák INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE carrid = pa_car. IF sy-subrc = 0. MOVE-CORRESPONDING wa_sbc400 TO sbc400_carrier. CALL SCREEN 100. MOVE-CORRESPONDING sbc400_carrier TO wa_sbc400. WRITE:/ wa_sbc400-carrid COLOR COL_KEY, wa_sbc400-carrname, wa_sbc400-currcode. F1 ENDIF. Kulcsszó-dokumentáció

53 Példaprogram forráskódja TABLES sbc400_carrier. DATA wa_sbc400 TYPE sbc400_carrier. PARAMETERS pa_car TYPE scarr-carrid. 1 START-OF-SELECTION. SELECT SINGLE * FROM scarr INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE carrid = pa_car. IF sy-subrc = 0. MOVE-CORRESPONDING wa_sbc400 TO sbc400_carrier. CALL SCREEN 100. MOVE-CORRESPONDING sbc400_carrier TO wa_sbc400. WRITE wa_sbc400-carrid COLOR COL_KEY. WRITE wa_sbc400-carrname. WRITE wa_sbc400-currcode. ENDIF

54 Adatobjektumok és szelekciós kép TABLES sbc400_carrier. DATA wa_sbc400 TYPE sbc400_carrier. PARAMETERS pa_car TYPE scarr-carrid. 1 A program generálásakor az 'Aktiválás' funkcióval egy szelekciós készül pa_car típusú beviteli mezővel. A programindításkor változók, struktúrák és szelekciós képek jönnek létre ABAP-program sbc400_carrier wa_sbc400 pa_carr Adatobjektumok

55 Dialógus az adatbázissal /1 ABAP-program Adatobjektumok pa_car wa_sbc400 ABAP feldolgozási blokk Adatbázistábla SCARR SELECT SINGLE * FROM scarr INTO CORRESPONDING ABAP Laufzeitsystem FIELDS OF wa_sbc400 WHERE carrid CARRID = pa_car. IF sy-subrc =

56 Dialógus az adatbázissal /2 ABAP-program Adatobjektumok pa_car wa_sbc400 ABAP feldolgozási blokk Adatbázistábla SCARR SELECT SINGLE * FROM scarr INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE carrid = pa_car. IF sy-subrc =

57 Dynpro feldolgozása Adatobjektumok ABAP-program sbc400_carrier. ABAP feldolgozási blokk Process Before Output CALL SCREEN Process After Input ABAP- futásidőrendszer Idő

58 Lista készítése START-OF-SELECTION. SELECT SINGLE * FROM scarr INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE carrid = pa_car. IF sy-subrc = 0. MOVE-CORRESPONDING wa_sbc400 TO sbc400_carrier. CALL SCREEN 100. MOVE-CORRESPONDING sbc400_carrier TO wa_sbc400. WRITE:/ wa_sbc400-carrid COLOR COL_KEY, wa_sbc400-carrname, wa_sbc400-currcode. ENDIF. 4

59 Meglévő program kiegészítése Forrásprogram: Légitársaság Légitársaság LH ID Név LH LUFTHANSA LH Lufthansa DEM Saját pénznem DEM Helyesbített másolat: Légitársaság Légitársaság LH ID Név LH LUFTHANSA LH Lufthansa DEM Saját pénznem DEM WALTERS Felhasználó WALTERS

60 Repository objekumok transzportálása Módosítási kérelem FI HR MM SD WM MM Vevő FI SD HR MM MM WM Vevő Fejlesztési rendszer Produktív rendszer

61 Projektpélda: ABAP tanfolyam Ütemterv: Kedd Szerda Kedd Szerda Projektvezető: ELŐADÓ Csoport: ELŐADÓ TANF-00 TANF-01 TANF-02 TANF A dolgozó tevékenységei (itt: gyakorlati feladatok) A fejlesztés lezárása

62 Projekt leképezése a WO-ban Projektvezető: ELŐADÓ Csoport: ELŐADÓ TANF-00 TANF-01 TANF-02 TANF Kérelemszám Workbench Organizer: Kérelmek Módosítási kérelmek TANF-00 részvételével Módosítható A rendszer által adott szám az egyes csoporttagok számára (feladat) A TANF-00 által módosított vagy létrehozott Repository-objektumok Transzportálható IT3K ELŐADÓ IT3K ELŐADÓ IT3K TANF-00 Riportforrás Projektvezető ZBC400_00_FLIGHTLIST ABAP-program IT3K TANF-01 IT3K TANF-02 IT3K TANF03 IT3K

63 Fejlesztés lezárásának műveletei Ütemterv:... Szerda Szerda Projektvezető: ELŐADÓ A teljes projekt minőségellenőrzése A projekt dokumentációja A rendelés engedélyezése Fejlesztés lezárása Csoport: ELŐADÓ TANF-00 TANF-01 TANF-02 TANF-03 Minden módosított repository-objektum... minőségellenőrzése A teljes feladat dokumentációja A feladat engedélyezése

64 Program másolása Létrehozás Módosítás Megjelenítés Ellenőrzés Aktiválás Végrehajtás Másolás... Műszaki infó Forrásprogram: Célprogram: Másolás SAPBC400WBT_GETTING_STARTED ZBC400_00_GETTING_STARTED Műszaki infó!!!! Forrás Szövegelemek Dokumentáció Változatok Felhasználói felület Dynpro-k Include-ok Másolás Kérelmek (Organizer)

65 Program mentése Objektumkatalógus-bejegyzés létrehozása Objektum R3TR PROG ZTANF_00_GETTING_STARTED Attribútumok Fejlesztési osztály Felelős ZTANF_00 TANF-00 Az új programokat hozzá kell rendelni egy fejlesztési osztályhoz Eredeti rendszer Eredeti nyelv IT3 DE Helyi objektum

66 Hozzárendelés módosítási kérelemhez Transzportálható módosítási kérelmek lekérdezése Riportforrás ZTANF_00_GETTING_STARTED Kérelem IT IT3 Transzportálható módosítási kérelem Résztvevői gyakorlatok a tanfolyamhoz Saját kérelmek Transzportálható módosítási kérelmek lekérdezése Dupla kattintás a Módosítási kérelmek TANF-00 részvételével kérelemszámra Módosítható Transzportálható IT3K ELŐADÓ IT3K ELŐADÓ IT3K TANF-00 IT3K TANF-01

67 Rövid szöveg módosítása Program objektumfajtái Dupla kattintás Objektumválasztás Programnév Program... ZTANF_00_GETTING_STARTED ABAP programtulajdonságok... Tulajdonságok Cím Attribútumok Cím testreszabása Eredeti nyelv módosítása a bejelentkezési nyelvre

68 Program forrás módosítása START-OF-SELECTION. SELECT SINGLE * FROM scarr INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE carrid = pa_car. IF sy-subrc = 0. MOVE-CORRESPONDING wa_sbc400 TO sbc400_carrier. CALL SCREEN 100. MOVE-CORRESPONDING sbc400_carrier TO wa_sbc400. WRITE:/ wa_sbc400-carrid COLOR COL_KEY, wa_sbc400-carrname, wa_sbc400-currcode. ULINE. WRITE wa_sbc400-uname. ENDIF. Szintaktikai ellenőrzés

69 Dynpro módosítása ZTANF_00_GETTING_STARTED Program objektumfajtái DDIC-struktúrák Mezők Események Dynpro-k 0100 Jobb egérgomb 1000 Módosítás Layout Légitársaság ID Név sbc400_carrier Saját pénznem Felhasználó Beviteli mező és mezőnév

70 Mentés és aktiválás Szintaktikai ellenőrzés: ikon segítségével szintaktikai ellenőrzést hajthat végre. Program mentése: időközi mentés: a kód a repository-ban tárolódik és látható a teljes rendszerben. Végrehajtáskor az aktív verzió indul el. Program aktiválása: a program aktiválás után a teljes rendszerben látható és végrehajtható. Bővített programellenőrzés: Bővített programellenőrzés: átfogó ellenőrzéseket tartalmaz és csak aktív programok esetében hajtható végre.

71 ABAP utasítások és deklarációk Típusok Adatobjektumok Elemi adatobjektumok Struktúrák Belső táblák ABAP utasítások jellemzői

72 Típusok használata A típusok az alábbi elemek tulajdonságait írják le: Adatobjektumok Be- és kiviteli mezők Alprogramok interfészparaméterei Funkciók / módszerek interfészparaméterei Interfész ABAPprogram ABAPforráskód Alprogram Funkciócsoport

73 Programlokális és központi típusok A típusok programlokálisan vagy központilag definiálhatók programlokális típusok: csak technikai tulajdonságok központi típusok az ABAP Dictionary-ben: technikai és szemantikai tulajdonságok Interfész Funkciócsoport ABAPprogram ABAPforráskód Alprogram

74 Elemi Dictionary típusok használata Mezőnév Légitársaság Segítség F1 Beviteli mező Adatelem: Technikai típus Mezőnév Meződokumentáció (az F1-segítséghez) Keresési segítség (az értéksegítséghez) Légitársaság rövidítése A mező tartalmazza a légitársaság ID-jét Segítség az alkalmazáshoz Műszaki infó Változó a beviteli mezőhöz ID AA AF BA DL LH NU QF SA SQ UA Rövid név Légitársaság American Airlines Air France British AIrways Delta Airlines Lufthansa Japan Transocean Air. Quantas Airways South African Air. Singapore Airlines United Airlines

75 Információk Dict.típusokhoz /1 DATA wa_flight_occ TYPE sbc400focc. Segítség F1 Műszaki infó Műszaki infó Adatelem S_CARR_ID Struktúratípus SBC400FOCC Mezők Mezőtípus Mezőadatok Struktúra Mezőnév Adatelem SBC400_CARRIER CARRID S_CARR_ID CARRID S_CARR_ID CONNID...

76 Információk Dict.típusokhoz /2 Alkalmazási hierarchia Részstruktúra kijelölése Információs rendszer Repository-infórendszer Business Engineering ABAP Dictionary Alapobjektumok Táblák Nézetek Adatelemek Struktúrák Táblatípusok Domének További objektumok Mezők Programozás ABAP-objektumok Környezet Repository-infórendszer: adatelemek Standard szelekciók Adatelem Rövid név Mezőnév Adattípus Hossz Fejlesztési osztály

77 Lokális típusok információi Segítség programlokális típusok deklarálásához F1 Types: TYPES <user_defined_type> TYPE <type>. Segítség programlokális adatobjektumok deklarálásához F1 DATA: <dataobject> TYPE <type>. Kettős kattintás F1 Navigálás a programlokális típus vagy az ABAP Dictionary-típus deklarálásához Kulcsszó-dokumentáció beépített típusokhoz

78 Adatobjektumok definiálása DATA: <varname> TYPE <user-defined-type>. <ABAP-dictionary-type>. DATA: <varname> LIKE <data-object>.

79 Adatobjektumok objektumlistában SAPTANFWBT_GETTING_STARTED Program objektumfajtái DDIC-struktúrák Mezők Jobb egérgomb PA_CAR WA_BC400 Jobb egérgomb Események START-OF-SELECTION Dynpro-k Létrehozás Módosítás Megjelenítés Felhasználáskimutatás

80 Elemi adatobjektumok definiálása carrid ABAPprogram counter s_carr_id DATA: carrid TYPE s_carr_id, counter TYPE I.

81 Literálok és konstansok CONSTANTS <konstans> TYPE <típus> VALUE <literál>. CONSTANTS:PI TYPE P DECIMALS 4 VALUE '3.1415', BOSS(4) TYPE C VALUE 'Hugo'. Számliterál 715, -431 Egész szám (negatív számok esetén negatív előjellel) Szövegliterál 'abc', '2.17', '1.213E15', '0FFF', 'A''B' A karaktersor idézőjelek között áll, legfeljebb 255 karakter

82 Változók módosítása Programindítás Adatdeklarációk: CONSTANTS c_qf TYPE s_carr_id VALUE 'QF'. DATA: gd_carrid1 TYPE s_carr_id, gd_carrid2 TYPE s_carr_id VALUE 'LH', counter type I. c_qf QF gd_carrid1 gd_carrid2 counter LH 0000 MOVE c_gf TO gd_carrid1. gd_carrid2 = gd_carrid1. ADD 1 TO counter. CLEAR: gd_carrid1, gd_carrid2, counter. QF LH 0000 QF QF 0000 QF QF ABAP-program ABAP-futásidőrendszer Idő

83 Számítások végrehajtása COMPUTE Számítások végrehajtása (kulcsszó nem kötelező) Adatdeklarációk: DATA: gd_max TYPE sbc400focc-seatsocc, gd_occ TYPE sbc400focc-seatsmax, gd_percentage TYPE sbc400focc-percentage. COMPUTE gd_percentage = gd_occ * 100 / gd_max. * Second possibility with same calculation gd_percentage = gd_occ * 100 / gd_max. ABAP Programm

84 Mezőtartalom kiértékelése CASE <adatobjektum1>. WHEN <adatobjektum2>. Utasítások WHEN <adatobjektum4> OR <adatobjektum5>. Utasítások WHEN OTHERS. ENDCASE. Utasítások IF <logikai kifejezés>. Utasítások ELSEIF <logikai kifejezés>. Utasítások ELSEIF <logikai kifejezés>. ELSE. ENDIF. Utasítások Utasítások

85 Nyomkövetés: változó értékek X SAP ABAP Debugger Watchpoint Mezők Fő program Forráskód Egy lépés ZJJ_KURS_000 ZJJ_FORMS 6 Fixpontos aritmetika chws SELECT SINGLE * FROM scarr INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE carrid = pa_car. 4 IF sy-subrc = 0. MOVE-CORRESPONDING wa_sbc400 TO sbc400_carrier. CALL SCREEN 100. MOVE-CORRESPONDING sbc400_carrier TO wa_sbc400. Változat 1-4 Változat pa_car 6 LH

86 Nyomkövetés: Watchpoint Watchpoint Watchpoint létrehozása/módosítása helyi Watchpoint (csak a megadott programban) Program Mezőnév Összahas. operátor Összehas. mező (ha nincs bejelölve: összeh. érték) Összehas. mező/ért. Sz. Helyi Program Mezőnév Operátor Mező Összeh. érték Logikai operátor a Watchpoint-ok között OR AND

87 Struktúra definiálása (Dict.típus) ABAP dictionary: sdyn_conn struktúra Mezőnév: mandt carrid connid fldate... Mezőtípus: s_mandt s_carr_id s_conn_id s_date... Struktúra definiálása wa_spfli sdyn_conn ABAPprogram ABAP-forráskód DATA: wa_spfli TYPE spfli. TABLES sdyn_conn.

88 Struktúra mező hivatkozása mandt carrid carrname currcode wa_scarr ABAPprogram ABAP-forráskód DATA: wa_scarr TYPE scarr. A struktúra mezőit mindig a következő módon kell hívni: <struktúra>-<mezőnév> wa_scarr-carrid = 'LH'. SELECT SINGLE * FROM scarr INTO wa_scarr WHERE carrid = wa_scarr-carrid. WRITE:/ wa_scarr-carrid wa_spfli-carrid, wa_scarr-carrname wa_spfli-carrname.

89 Érték hozzárendelés mezőnként MOVE-CORRESPONDING <rec1> TO <rec2>. DATA: wa_sflight TYPE sflight, wa_sbc400focc TYPE sbc400focc. MOVE-CORRESPONDING wa_sflight TO wa_sbc400focc. MANDT 401 CARRID LH CONNID 0400 FLDATE SEATSMAX 280 SEATSOCC wa_sflight CARRID LH CONNID 0400 SEATSMAX 280 SEATSOCC FLDATE PERCENTAGE wa_sbc400focc

90 Struktúrák a debugger-ben ABAP Debugger Mezők Fő program Forráskód Watchpoint ZJJ_KURS_000 ZJJ_FORMS 6 Fixpontos aritmetika chws SELECT SINGLE * FROM scarr Strukturált mező wa_sbc400 INTO CORRESPONDING FIELDS OF wa_sbc400 WHERE Hossz (bájtban) carrid = pa_car IF sy-subrc = 0. MOVE-CORRESPONDING Sz. Komponens wa_sbc400 neve TO Típus sbc400_carrier. Hossz Tartalom CALL SCREEN 100. MOVE-CORRESPONDING 1 MANDT C 3 sbc400_carrier TO wa_sbc CARRID C 3 AA Változat Variante 3 CARRNAME C 20 American Airlines wa_sbc400 4 CURRCODE C 5 USD Dupla kattintás 5 MARK C 1 6 UNAME C 12 7 UZEIT T DATUM D

91 Belső táblák - táblatípus CARRID CONNID DISTANCE AA LH 0400 LH QF SQ UA Kulcsmezők Sorrend Egyértelműség 5 Indexhozzáférés Hozzáférési típus UA 0007 Sortípus Kulcs Táblafajta Kulcshozzáférés A szükséges sorok számát nem kell pontosan megadni, mert azt az ABAP-futásidőrendszer a futásidőben állapítja meg (dinamikus táblabővítés).

92 Táblafajták ANY TABLE INDEX TABLE HASHED TABLE STANDARD TABLE SORTED TABLE Indexhozzáférés n n Kulcshozzáférés Egyértelműség NON- UNIQUE UNIQUE NON-UNIQUE UNIQUE Hozzáférés elsősorban indexen elsősorban kulcson csak kulcson módja

93 Belső tábla Dict.típus ABAP Dictionary: táblatípus sbc400_t_sbc400focc Sortípus és hozzáférés Sortípus Hozzáférési típus SBC400FOCC Standard tábla Kulcs Kulcsdefiníció Kulcsfajta Kulcskomponensek Kulcskomponensek non-unique CARRID CONNID FLDATE itab_flightinfo ABAPprogram DATA it_flightinfo type sbc400_t_sbc400focc.

94 Egyedi rekordhozzáférés Csatolás APPEND wa_itab to itab. Beszúrás INSERT wa_itab INTO itab <condition>. Olvasás READ TABLE itab INTO wa_itab <condition>. Módosítás MODIFY TABLE itab <condition>. Törlés DELETE itab <condition>.

95 Tömeges feldolgozás ciklussal: minden művelethez LOOP AT itab INTO wa_itab. ENDLOOP. Törlés DELETE itab <condition>. Több sor beszúrása másik itab-ból Több sor csatolása másik itab-ból INSERT itab2 <condition2> FROM itab1 <condition1>. INSERT APPEND itab2 <condition2> FROM itab1 <condition1>.

96 További műveletek Rendezés SORT itab <conditions> Belső tábla tartalmának inicializálása CLEAR itab. CLEAR

97 Példa: Belső tábla kitöltése soronként * Declaration of internal table and workarea DATA: it_flightinfo TYPE sbc400_t_sbc400focc. DATA: wa_flightinfo TYPE sbc400focc. itab_flightinfo wa_flightinfo * wa_flightinfo struktúra feltöltése értékekkel... * wa_flightinfo struktúra hozzáfűzése a * belső táblához APPEND wa_flightinfo TO it_flightinfo.

98 Példa: tábla olvasás ciklusban * Declaration of internal table and workarea DATA: it_flightinfo TYPE sbc400_t_sbc400focc. DATA: wa_flightinfo TYPE sbc400focc. itab_flightinfo wa_flightinfo LOOP AT it_flightinfo INTO wa_flightinfo. WRITE: / wa_flightinfo-carrid, wa_flightinfo-connid, wa_flightinfo-fldate, wa_flightinfo-seatsmax, wa_flightinfo-seatsocc, wa_flightinfo-percentage, '%'. ENDLOOP.

99 Példa: olvasás index segítségével LOOP AT it_flightinfo INTO wa_flightinfo FROM 1 TO 5. WRITE: / wa_flightinfo-carrid, wa_flightinfo-connid, wa_flightinfo-fldate, wa_flightinfo-seatsmax, wa_flightinfo-seatsocc, wa_flightinfo-percentage, '%'. ENDLOOP. READ TABLE it_flightinfo INTO wa_flightinfo INDEX 3. WRITE: / wa_flightinfo-carrid, wa_flightinfo-connid, wa_flightinfo-fldate, wa_flightinfo-seatsmax, wa_flightinfo-seatsocc, wa_flightinfo-percentage, '%'.

100 Példa: olvasás kulcs segítségével LOOP AT it_flightinfo INTO wa_flightinfo WHERE carrid = 'LH'. WRITE: / wa_flightinfo-carrid, wa_flightinfo-connid, wa_flightinfo-fldate, wa_flightinfo-seatsmax, wa_flightinfo-seatsocc, wa_flightinfo-percentage, '%'. ENDLOOP. READ TABLE it_flightinfo INTO wa_flightinfo WITH TABLE KEY carrid = 'LH'. connid = '0400' fldate = sy-datum. IF sy-subrc = 0. WRITE: / wa_flightinfo-seatsmax, wa_flightinfo-seatsocc, wa_flightinfo-percentage, '%'. ENDIF.

101 Belső tábla debugging móduszban ABAP Debugger Fő program Forráskód Watchpoint Tábla ZJJ_KURS_000 ZJJ_FORMS 6 Fixpontos aritmetika chws LOOP AT it_flightinfo INTO wa_flightinfo. 4 WRITE: / wa_flightinfo-carrid, wa_flightinfo-connid, Belső tábla it_flightinfo Típus Standard 1 Carrid Connid Fldate Seatsmax Seatsocc Percentage AA AA AA AA LH LH LH LH

102 Belső tábla fejléccel DATA <itab> TYPE <itabtype> [WITH HEADER LINE]. Munkaterület <wa> Fejléc <itab> Belső tábla <itab> CARRID CONNID AA 0017 LH 0400 Belső tábla <itab> CARRID CONNID AA 0017 LH 0400 APPEND <wa> TO <itab>. MODIFY <itab> INDEX <n> FROM <wa>. LOOP AT <itab> INTO <wa>. WRITE <wa>-<feld>. ENDLOOP. READ TABLE <itab> INDEX <n> INTO <wa>. WRITE <wa>-<feld>. APPEND <itab>. MODIFY <itab> INDEX <n>. LOOP AT <itab>. WRITE <itab>-<feld>. ENDLOOP. READ TABLE <itab> INDEX <n>. WRITE <itab>-<feld>.

103 ABAP utasítások return-kódja CONSTANTS c_ua TYPE s_carr_id VALUE 'UA'. READ TABLE itab INTO wa_itab WITH TABLE KEY carrid = c_ua. sy-subrc 0 ABAP-program carrid... Bázisfunkció a READ-hez IF sy-subrc ne 0. * Message... ENDIF. AA AL LH QF Nem áll rendelkezésre itab 4 Return-kód 4 Idő ABAP-futásidőrendszer

104 Felhasználói üzenetek áttekintése. MESSAGE E050(BC400). S078(BC400) WITH c_ua. Tabelle T100 T ID Sz. Üzenet szövege DE... DE DE... BC BC400 BC Ehhez a szelekcióhoz nem léteznek adatok (adja meg újra)... A(z) & légitársaság nem létezik Osztás nullával... DE BC A(z) & légitársasághoz nem tartozik bejegyzés A(z) UA légitársasáághoz nem tartozik bejegyzés

105 MESSAGE utasítás szintaktikája Annn Xnnn MESSAGE Ennn WITH <mező1> <mező2> <mező3> <mező4>(<message-class>). Wnnn Innn Snnn

106 Üzenetek működése futásidőben Segítség i Segítség az Editorhoz ABAP-áttekintés ABAP-kifejezés Új ABAP ABAP dokum. és példák ABAP dokumentáció és példák? BC - ABAP-programozás? ABAP bevezetés? ABAP programnyelv? ABAP képernyőképek Egyszerű üzenetpélda Minden üzenetfajta bemutatása?...

107 Összefoglalás ABAP programok lefutása ABAP Workbench bevezetés ABAP utasítások és adatdeklarációk
